1 (16) VoAdvisor -ohjelman käyttöohje Sisältö: Sivu 1. VoAdvisor-ohjelman asennus 2 2. Ohjelman käynnistys 2 3. VO-lähettimien konfigurointi Päävirtalähdön perusasetukset Päävirtalähdön mittausalueen asetus 4 4. VO-lähettimen I/O-liitännät N-kotelo (Din 43650), liitännät N-kotelo (M12 plug connector), liitännät N-kotelon I/O-liitäntöjen asetukset L-kotelo (erillisnäyttö, riviliitin), liitännät ja asetukset 6 5. Valitun I/O-toiminnan asetukset ja parametrit Digitaalitulojen asetukset Digitaalilähtöjen asetukset 8 6. Toisen virtalähdön asetukset Prosessiarvojen ja lähettimen toiminnan seuranta VO-lähettimen diagnostiikkatoiminnot System configuration-ikkuna 15 Liite1, kytkentäesimerkkejä Satron Instruments Inc. Lumpeenkatu 1 FIN Tampere, Finland Tel Fax info@satron.com

2 2(16) VoAdvisor-ohjelman käyttöohje 1. VoAdvisor-ohjelman asennus Viimeisin versio ohjelmasta on ladattavissa Satronin www sivulta: kohdasta Tuki/Työkalut Lataa pakattu asennustiedosto PC:n kovalevylle, pura tiedosto ja asenna ohjelma PC:lle: -klikkaa setup.exe-tiedostoa ja seuraa asennusohjeita. 2. Ohjelman käynnistys 2.1 Käynnistä ohjelma, viereisen kuvan mukainen ikkuna avautuu. 2.2 Voit katsoa kytkentäohjeita erilaisia toimenpiteitä varten, klikkaa User Info -painiketta. 2.3 Klikkaa avautuneesta ikkunasta View calibration connections -painiketta. 2.4 Avautuvassa ikkunassa voit valita kytkentäohjeen seuraavaa toimenpidettä varten. Tässä esimerkissä on valittu Example 1, lähetin ei ole kytkettynä automaatiojärjestelmään, Si-Toole syöttää lähettimelle käyttöjännitteen 2.5 Tee kuvan Example 1 mukainen kytkentä. Kytke lähettimelle käyttöjännite; paina punaista painokytkintä Si-Toolissa. Punainen LED vilkkuu merkkinä käyttöjännitteen päälläolosta. Myös Iout -merkkivalon tulee palaa => lähtöviestipiirin virta on päällä. Näiden tarkistusten jälkeen voit sulkea ohjeikkunat, jolloin näkyvillä jää tämän sivun ylimmäinen ikkuna. -palaa -vilkkuu Kytke käyttöjännite, paina kytkintä

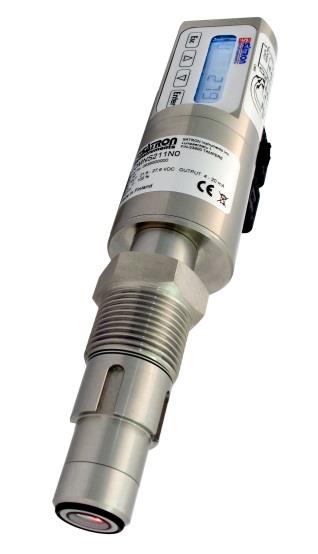

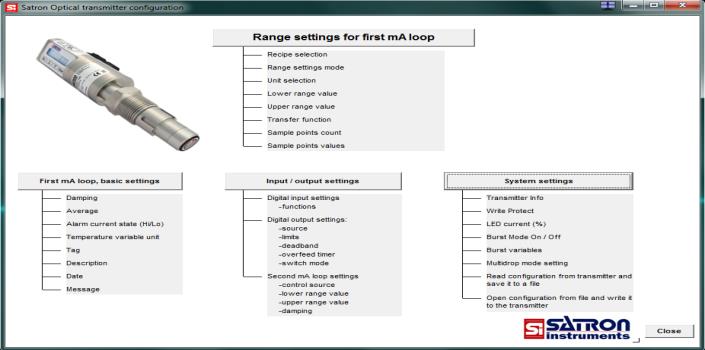

3 3(16) 3. VO-lähettimien konfigurointi Lähettimen tyypistä riippuen konfigurointi voidaan tehdä joko lähettimen omilla näppäimillä (näytöllä ja näppäimillä varustetut mallit) tai käyttäen VoAdvisor PC-ohjelmaa ja Hart-modemia. Seuraavassa on kuvattu konfiguroinnin suorittaminen VoAdvisor- ohjelmalla käyttäen Satronin Si-Toole Hart-modeemia. Kun lähettimelle on kytketty käyttöjännitteet (kohta 2.), voidaan aloittaa lähettimen konfigurointi. Klikkaa Start -painiketta. Kun laite on tunnistettu ja todettu Satronin VO-lähettimeksi, avautuu näyttöön seuraavan kuvan mukaiset valintapainikkeet. Klikkaa Configuration -painiketta. Seuraava ikkuna avautuu, tässä ikkunassa valitaan konfiguroitava kohde: - System settings, yleiset lähettimen asetukset - Range settings for first ma loop päävirtalähdön alue- ja yksikkövalinnat, siirtofunktiovalinnat - First ma loop, basic settings, päävirtalähdön muut perusasetukset - Input/output settings, digitaalitulojen, digitaalilähtöjen ja toisen virtalähdön asetukset 3.1 Päävirtalähdön perusasetukset Klikkaa First ma-loop, basic settings -painiketta Seuraava ikkuna aukeaa. Tässä ikkunassa voidaan lukea, muokata ja tallettaa seuraavia asetuksia. - Damping - ja Average -arvoilla määritellään mittaus- ja lähtöviestin vaimennusominaisuus - Alarm state -valinnalla asetetaan haluttu lähtöviestin tila silloin, kun lähettimen oma diagnostiikka on tunnistanut vakavan toimintahäiriön tai vian. - Sec.Var.Unit -valinnalla asetetaan lämpötilan yksikkö, C tai F. - Tag -kenttään annetaan mittauskohteen positio (maks. 8 merkkiä, isot kirjaimet) - Description - (16 merkkiä) ja Message - (32 merkkiä) kenttiin voidaan antaa tekstitietoja jotka tallettuvat lähettimen muistiin (vain isot kirjaimet sallittuja).

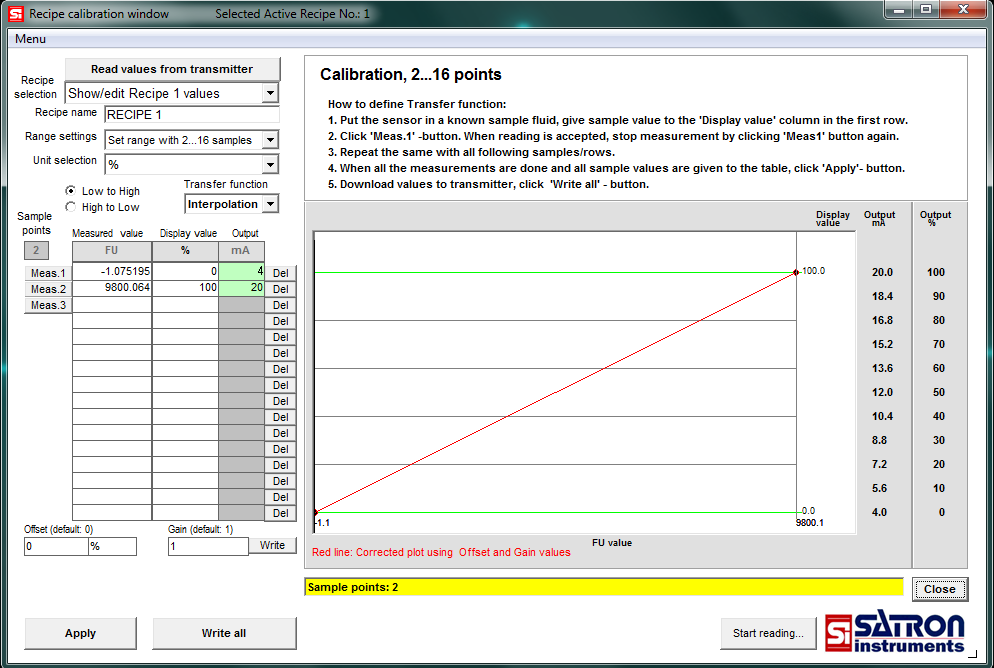

4 3.2 Päävirtalähdön mittausalueen asetus 4(16) Lähettimen muistiin voidaan tallettaa neljä erillistä kalibrointia eli reseptiä (maks. 16 pistettä/resepti ja reseptikohtaiset vahvistuksen ja herkkyyden säädöt). Käytettävä resepti voidaan valita lähettimen omalta näytöltä näppäimillä, lähettimen digitaalituloilla tai käyttäen VoAdvisor PC-ohjelmaa Esimerkki 2-pisteen näytekalibroinnista: Klikataan Range settings for first ma loop - painiketta. Seuraava ikkuna aukeaa. Kalibrointi halutaan tehdä kahdella näytteellä, näyte 1 = 4 ma piste, näyte 2 = 20 ma. 1. näytteen arvolla halutaan näytön lukemaksi 0 ja 2. näytteen arvolla halutaan näytön lukemaksi 100, yksiköksi valitaan %. Kun valinnat on tehty, kalibrointi suoritetaan seuraavasti: Puhdista lähettimen mittapään ja ikkuna Upota mittapää näyteastiaan Klikkaa Meas. 1 painiketta, lähetin mittaa näytteen sameuden tehdasyksiköissä (FU) Kun lukema on stabiloitunut, klikkaa Meas. 1 -painiketta uudelleen, jolloin lukema jää muistiin. Anna %-sarakkeeseen haluttu näytön lukema (= 0) Siirrä mittapää näyteastiaan Klikkaa Meas.2 painiketta, lähetin mittaa näytteen sameuden tehdasyksiköissä (FU) Kun lukema on stabiloitunut, klikkaa Meas.2 -painiketta uudelleen, jolloin lukema jää muistiin. Anna %-sarakkeeseen haluttu näytön lukema (= 100) Hyväksy valinnat, klikkaa Apply -painiketta Lataa arvot lähettimelle, klikkaa Download.

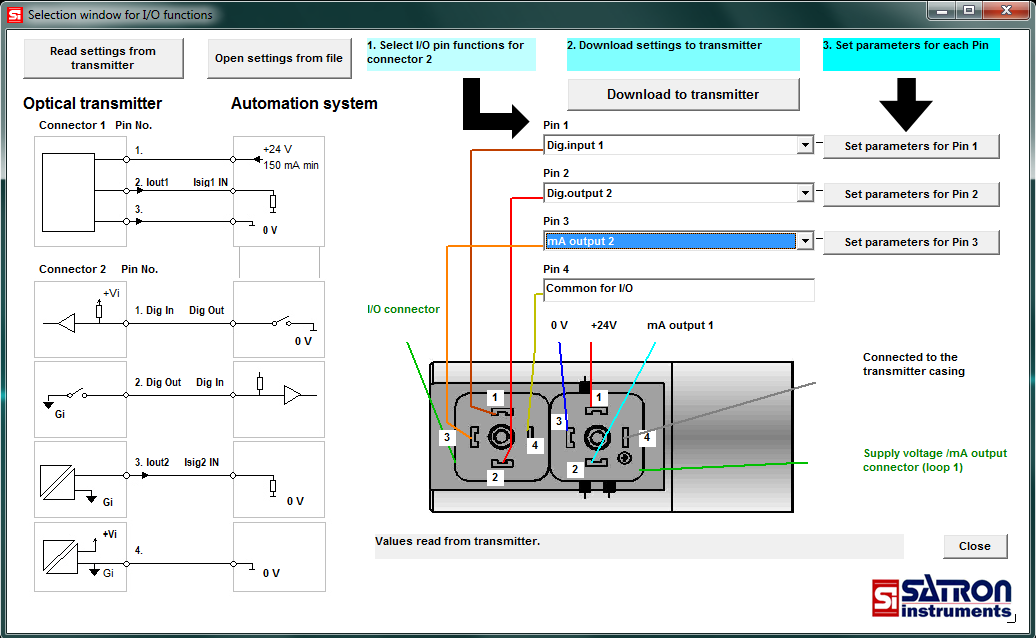

5 4. VO lähettimen I/O-liitännät VO-lähettimien tyypit: H-kotelo: ei digitaali-i/o ominaisuuksia, yksi virtalähtö N-kotelo: kaksi virtalähtöä, kolme ohjelmallisesti konfiguroitavaa tuloa/lähtöä. Liittimessä Connector 1 on pinnit 1 ja 3 = syöttöjännite (+24V, ), pinni 2 = virtalähtö Iout 1. Liittimen Connector 2 pinneille 1, 2 ja 3 valittavissa joko dig. tulo tai dig. lähtö toiminto. Pinnille 3 voidaan edellä mainittujen dig. tulo tai dig.lähtö toimintojen sijaan valita toinen virtalähtö. L-kotelo: kolme dig. tuloa, kolme dig. lähtöä, kaksi virtalähtöä, kaikki käytettävissä samanaikaisesti 5(16) 4. 1 N-kotelo (Din 43650), liitännät 4. 2 N-kotelo (M12 plug connector), liitännät Connector 2 for I/O Pin V Iout1 Pin4 Pin1 Pin2 4 1 Pin 4, connected to the transmitter case Connector 1 for Iout1 and power supply Pin2 Pin3 Pin3 4.3 N-kotelon I/O-liitäntöjen asetukset Valitaan toiminta kullekin liittimen Connector 2 pinnille alasvetovalikosta Ladataan valinnat lähettimelle, klikkaa Download to transmitter -painiketta Asetetaan parametrit kullekin valitulle toiminnalle, klikkaa Set parameter for Pin x -painiketta, jolloin aukeaa valitun toiminnan parametrien asetusikkuna (katso kohta 5)

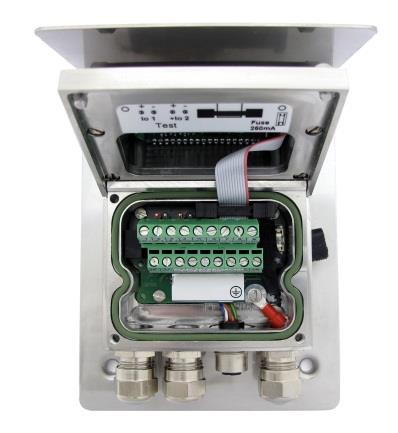

6 6(16) 4.4 L-kotelo (erillisnäyttö, riviliitin), liitännät ja asetukset Kuvassa on esitetty kuhunkin riviliittimen kontaktiin liittyvä toiminto (keltainen merkintä). Konfiguroitavia toimintoja ovat: - Digitaalitulot 1, 2 ja 3 (DI1, DI2 ja DI3) - Digitaalilähdöt 1, 2 ja 3 (DO1, DO2 ja DO3) - Virtalähdöt 1 ja 2 (IO1 ja IO2) Valitse konfiguroitava toiminto, klikkaa keltaisella merkittyä aluetta. Valitun toiminnan parametrien asetusikkuna aukeaa (katso kohta 5)

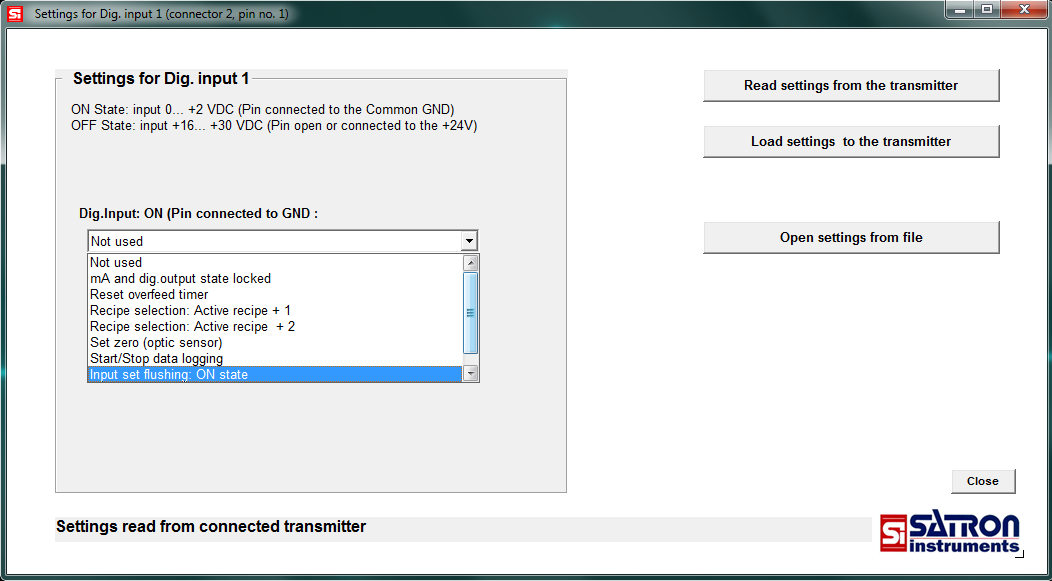

7 5. Valitun I/O-toiminnan asetukset 5.1 Digitaalitulojen asetukset 7(16) Tässä ikkunassa asetetaan toiminto valitulle digitaalitulolle. Valittavissa olevat toiminnot : Not used, ei käytössä ma and dig. Output state locked -dig.tulolla voidaan lukita lähettimen ma- ja dig.lähtöjen tilat Reset overfeed timer -jos hälytyslähtö on asettunut Overfeed ajastimella asetetun ajan jälkeen päälle, tilanteen korjauksen jälkeen dig.tulolla voidaan ajastin nollata Recipe selection = Active recipe + 1 (tai + 2) -dig.tulolla voidaan valita asetetun reseptin tilalle seuraava tai sitä seuraava resepti Set zero (optic sensor) -dig tulolla voidaan nollata sillä hetkellä vallitseva sameusarvo Start/Stop data logging -dig.tulolla asetetaan lähettimen sisäinen tiedonkeruutoiminta päälle tai pois Input set flushing: ON state -jos jokin dig.lähtö on asetettu ohjaamaan huuhteluventtiiliä ajastetusti, tällä dig.tulolla voidaan huuhtelu pakottaa välittömästi päälle Input keep flushing: OFF state -jos jokin dig.lähtö on asetettu ohjaamaan huuhteluventtiiliä ajastetusti, tällä dig.tulolla voidaan estää huuhtelun päälletulo. Kun toiminto ja toimisuunta (Direct tai Reverse) on valittu, lataa valinta lähettimelle, klikkaa Download settings to the transmitter -painiketta.

8 8(16) 5.2 Digitaalilähtöjen asetukset Digital output function valinnat: OFF = ei käytössä Alarm Hi-Limit = yläraja-arvon ylitys aiheuttaa hälytyksen (= valitun dig. lähdön tilan muutoksen) Alarm Lo-Limit = alaraja-arvon alitus aiheuttaa hälytyksen Alarm Hi-Lo Limit = raja-arvojen ylitys tai alitus aiheuttaa hälytyksen Warning status = laitteen havaitsema poikkeustila aiheuttaa hälytyksen Error status = laitteen havaitsema vikatila aiheuttaa hälytyksen Error or Warning status = laitteen havaitsema poikkeus- tai vikatila aiheuttaa hälytyksen Flushing Timer / ext. control (Dig.Inp.) = huuhtelun ohjaus ajastetusti ja/tai digitaali tuloilla. Flushing Manual Control = huuhtelun ohjaus VoAdvisor ohjelmasta Source valinnat: Limits for PV-value = hälytystoimintoa ohjaa valittu prosessiarvo (rajat annetaan asetetuissa prosessiarvon yksiköissä) Limits for ma-value = hälytystoimintoa ohjaa päävirtalähdön ma-arvo Limits for ST-value = hälytystoimintoa ohjaa sensorin lämpötila-arvo Limits for % of range = hälytystoimintoa ohjaa mitattu % arvo asetetusta alueesta Switch mode valinnat: Direct/Reverse = toimisuunta, suora tai käänteinen Overfeed timer arvo = aika, jonka jälkeen hälytyslähtö palautuu alkutilaansa, vaikka raja-arvon ylitys jatkuu. Tällä toiminnalla estetään esim. kalliin kemikaalin turha syöttäminen prosessiin, mikäli sen lisääminen ei aiheuta korjausta sallitussa ajassa On delay = aika, joka odotetaan raja-arvon ylityksen jälkeen, ennen kuin lähdön tila vaihtuu Off delay = aika, joka odotetaan, ennen kuin lähdön tila vaihtuu kun mitattu arvo on palautunut raja-arvon ylityksestä Hi-Limit = yläraja-arvo, Lo-Limit = alaraja-arvo, yksikkö on Source valinnan mukainen Deadband = Epäherkkyysalue. Esim. mittausarvon palautuessa raja-arvon ylityksestä muutoksen täytyy olla suurempi kuin annettu epäherkkyysalue, ennen kuin hälytyslähtö palautuu hälystä edeltävään tilaan. Digitaalilähtöjen asetusikkunan näkymä muuttuu valitun funktion mukaiseksi. Seuraavilla sivuilla on esitetty asetusikkunan näkymät eri funktioille.

9 9(16) Asetusikkunan näkymä, kun funktioksi on valittu dig.lähdön ohjaus ylä- tai alaraja-arvoilla Asetusikkunan näkymä, kun funktioksi on valittu dig.lähdön ohjaus vika/varoitustilalla.

10 10(16) Asetusikkunan näkymä, kun funktioksi on valittu huuhtelutoiminnan ajastettu ohjaus Asetusikkunan näkymä, kun funktioksi on valittu huuhtelutoiminnan suora ohjaus tällä ohjelmalla Kun kaikki valinnat on tehty ja arvot annettu, lataa asetukset lähettimelle, klikkaa Download settings to the transmitter- painiketta.

11 11(16) 6. Toisen virtalähdön asetukset 6.1 Source of second current loop -valinta: - 2.virtalähtöä ohjaavan suureen valinta (sensorin lämpötila, 1.virtalähdön arvo ) 6.2 Lower Range Value : - valitun ohjaavan suureen arvo, jolla 2.lähtöviesti on 4 ma. 6.3 Upper Range Value : - valitun ohjaavan suureen arvo, jolla 2.lähtöviesti on 20 ma. 6.4 Damping : - vaimennusaikavakion arvo (sekunneissa)

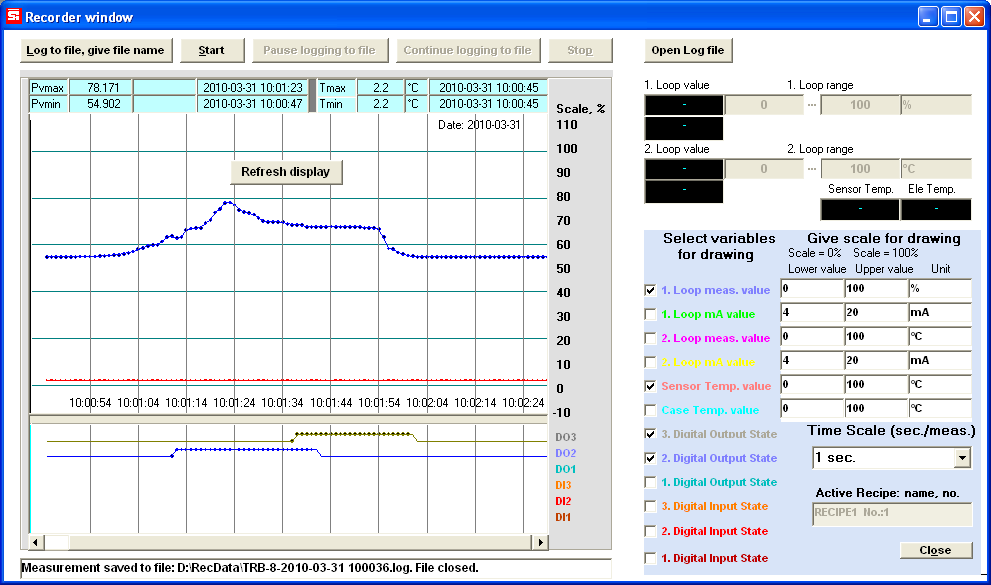

12 12(16) 7. Prosessiarvojen ja lähettimen toiminnan seuranta ylärajan ylitys (DO2, DO3 ylärajan alitus (DO2, DO3) On Delay (DO3) On Delay (DO2) Overfeed time (DO2) Off Delay (DO3) Mitattuja prosessiarvoja ja lähettimen toimintaa voidaan seurata esim. ongelmatapauksissa käyttäen VoAdvisor-ohjelman Recorder -toimintoa. PC:hen liitetty Hart-modemi kytketään lähettimen Hart-liittimiin ja käynnistetään VoAdvisor-ohjelma. Kun yhteys lähettimeen on saatu, klikataan aloitusikkunassa Recorder -painiketta. Recorder -ikkuna avautuu oletusasetuksilla (kuvassa). Tarvittaessa oletusarvoja voidaan muuttaa (mittausten aikaväliä ja piirron skaalausta). Aloitetaan seuranta, klikataan Start -painiketta. Piirtoon voidaan valita lisää piirrettäviä suureita seurannan aikana tai niitä voidaan poistaa piirrosta klikkaamalla Select variables for drawing -valintaruutuja. Tässä on seurattu tilannetta, missä lähettimen mittaama sameusarvo ylittää asetetun ylärajan (59%). Ylärajan ylityksen jälkeen, asetetun On Delay -viiveen jälkeen digitaalilähtö DO2 tila vaihtuu 0 1 (ohjaa auki venttiilin, jonka kautta syötetään tilannetta korjaavaa kemikaalia prosessiin). Tästä hetkestä alkaen lähetin laskee aikaa annetun Overfeed time -ajan, ja mikäli sameusarvo tämän ajan jälkeen ei ole laskenut alle asetetun yläraja-arvon, DO2:n tila asetetaan nollaksi (ohjataan kiinni venttiili), jotta vältetään kemikaalin turha syöttö. Tätä tilannetta varten (eli kun korjaus ei onnistunut normaalimenettelyllä) voidaan ottaa käyttöön toinen digitaalilähtö (esim. DO3), jolle annetaan sama yläraja-arvo, mutta lisätään On Delay -viivettä Overfeed time -ajan verran. Tällöin saadaan prosessin valvojalle hälytys DO3:n ohjaamana (esim. sireenin käynnistys), jolloin tiedetään aloittaa muut korjaavat toimenpiteet. Tämä hälytys menee pois päältä annetun Off Delay -ajan kuluttua siitä, kun sameusarvo on alittanut ylärajan.

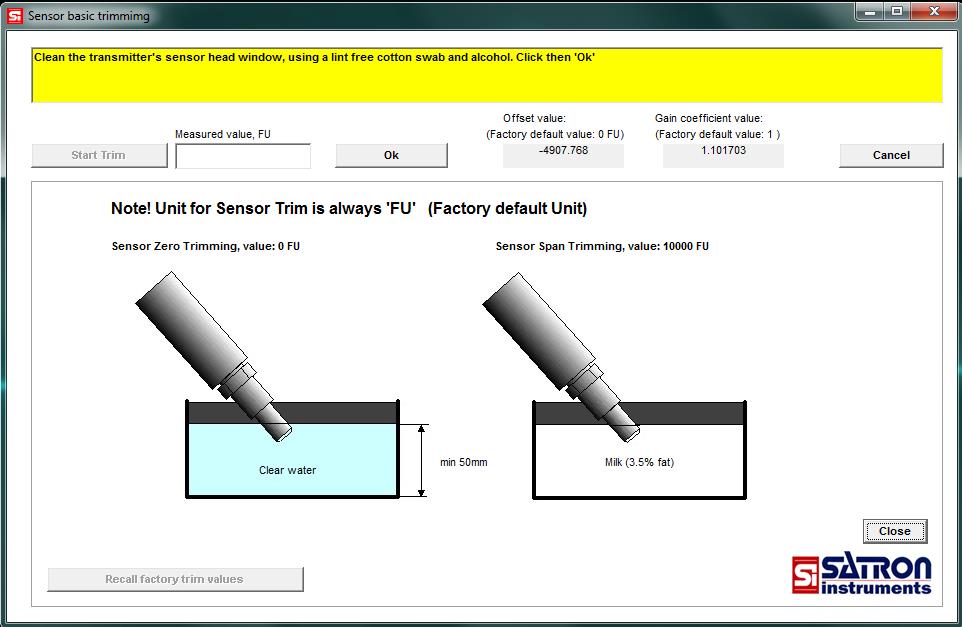

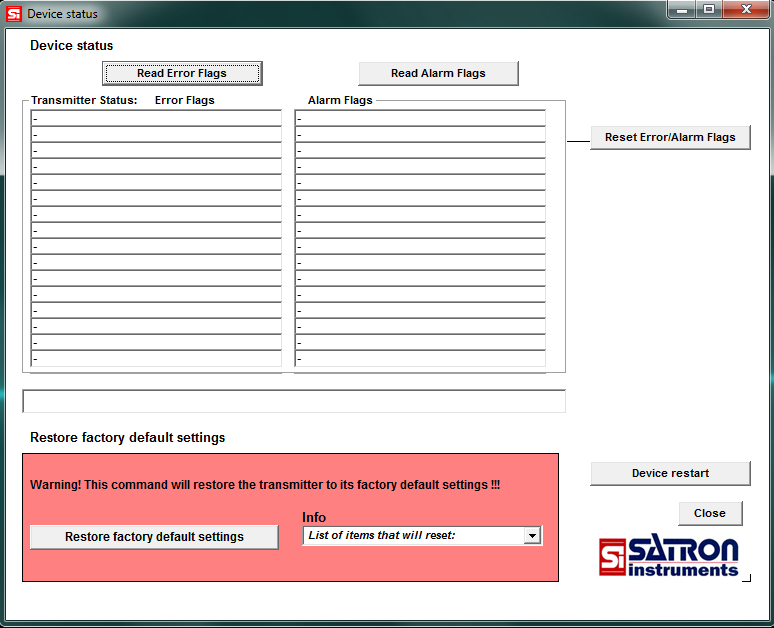

13 13(16) 8. VO-lähettimen diagnostiikkatoiminnot 8.1 Diagnostic (and Trimming) -ikkunassa voidaan valita erilaisia toimintoja lähettimen viritystä ja kalibrointia varten. 8.2 Device status -ikkunassa näytetään lähettimen omat virhe- ja varoitustiedot. (Read Error Flags, Read Warning Flags). Tässä ikkunassa lähetin voidaan käynnistää uudelleen (Device restart), tai palauttaa lähetimelle oletusarvot (Restore factory default settings). 8.3 Turbidity Sensor Trim -ikkunassa viritetään lähettimen sensorin arvot vastaamaan alkuperäistä kalibrointia FU yksiköissä (Factory Unit). Ennen tätä vaihetta tulee mittapää ja sen ikkuna puhdistaa. Jos trimmaus ei onnistu, voidaan alkuperäinen kalibrointi palauttaa: klikkaa Recall factory trim values - painiketta.

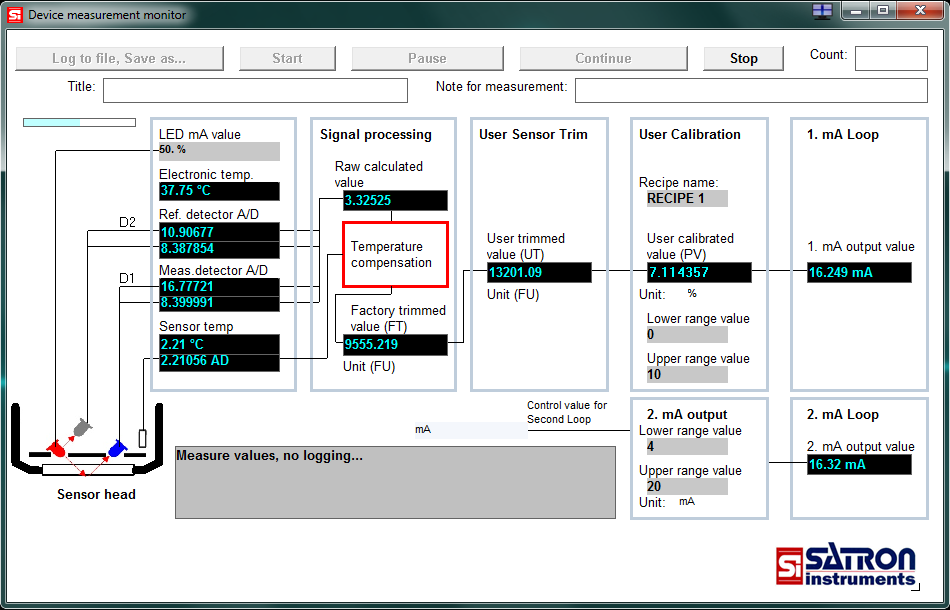

14 8.4 Meas. monitor -ikkunassa voidaan seurata lähettimen ilmaisimien mittaamia arvoja, signaalin käsittelyn välituloksia ja lähettimen lähtöviestien arvoja. Tulokset voidaan haluttaessa tallettaa tiedostoon ja avata esim. Excel-taulukkolaskentaohjelmaan niiden tarkempaa tutkimista varten. 14(16)

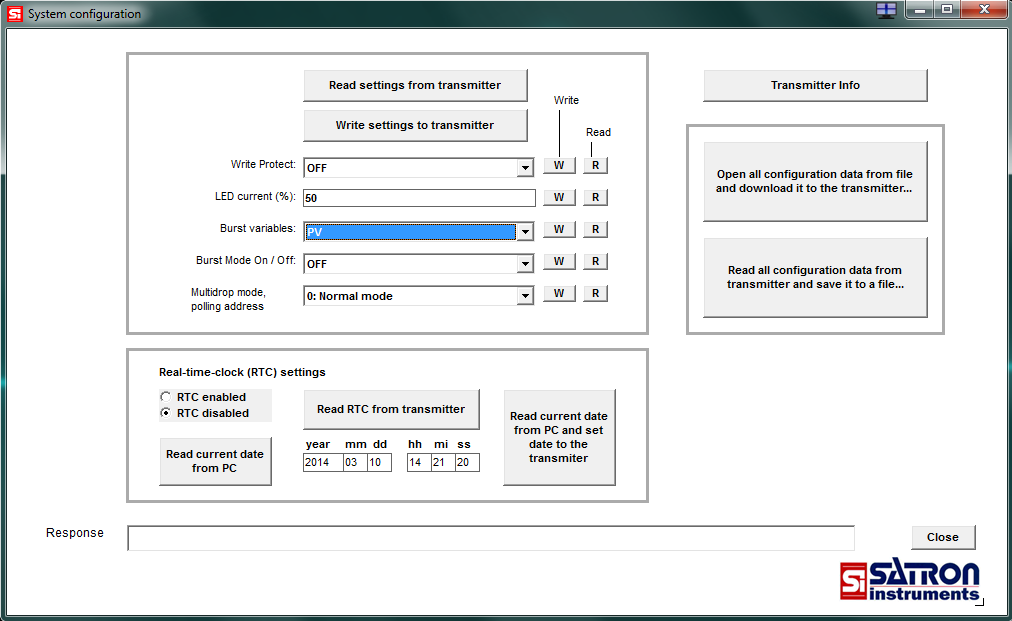

15 15(16) 9. System configuration-ikkuna Tässä ikkunassa asetetaan lähettimen perustoimintoja (kirjoitussuojaus, LED:in virta, pursketoiminnalla lähetettävän suureen valinta ja Multipoint-tilaan asetetun lähettimen osoite). Lähettimen koko konfigurointi voidaan lukea lähettimeltä ja tallettaa tiedostoon ja tallettu konfigurointi voidaan kopioida toiseen identtiseen lähettimeen käyttäen tässä ikkunassa olevia painikkeita. Luku lähettimeltä ja talletus tiedostoon: klikkaa Upload all configuration data from transmitter and save it to the file. Tiedoston avaus ja tietojen lataus lähettimelle: - klikkaa Open all configuration data from file and download it to the transmitter. Transmitter Info -painiketta klikkaamalla saadaan näytölle tietoja lähettimen ohjelmistosta, laitekokoonpanosta ja konfiguroinnista, tiedot voidaan haluttaessa tulostaa, katso seuraava sivu. Lähetin voidaan asettaa keräämään erillisellä SiLogAdvisor-ohjelmalla mittaus/status tietoja omaan muistiinsa. (SiLogAdvisor asentuu VoAdvisor-ohjelman asennuspaketin mukana.) Lähettimen sisäistä tiedonkeruuta varten lähettimessä on reaaliaikakello, joka voidaan asettaa tässä ikkunassa päälle tai pois päältä (RTC enabled / RTC disabled). Reaaliaikakello voidaan asettaa PC:n kellonaikaan ja päivämäärään klikkaamalla Read current date from PC and set date to transmitter -painiketta. Koska lähettimessä ei ole akkua, ajan asetus tulee tehdä välittömästi ennen tiedonkeruun aloittamista. Tämän jälkeen lähettimen syöttöjännitettä ei saa katkaista, jotta kello pysyy ajassa tiedonkeruun ajan. Tietojen luku lähettimen muistista tehdään USB-portin kautta SiLogAdvisor-ohjelmalla.

16 16(16)

17 Liite 1 Kytkentäesimerkkejä Kuva 1, etänäyttökotelo, L-koodi Vo-lähettimen liitännät etäohjauspaneliin ja huuhteluyksikköön Huuhteluventtiili Huuhteluvesi Huuhteluventtiilin liitäntäyksikkö L N E 220 VAC + 24VDC K1 Vo-lähetin (Remote) +Vs Iout Etäohjauspaneli +24V Sameusnäyttö DI GND DI3 DI2 DI1 Iout2 Iout2VsIn IntVsOut Dout3a Dout3b Dout2a Dout2b Dout1a Dout1b Nollaus Reseptin valinta Manuaalihuuhtelu Lämpötilanäyttö 48.8 Ylärajahälytys +24V

18 Kuva 2, näytöllä varustettu kotelo, N-koodi Vo-lähettimen liitännät automaatiojärjestelmään ja huuhteluyksikköön Huuhteluventtiili Huuhteluvesi L N E Huuhteluventtiilin liitäntäyksikkö 220 VAC + 24VDC K1 Iout Vo-lähetin (N-kotelo) +Vs 1 Automaatiojärjestelmä Liitin 1 Iout 3 2 Analogia tulo runko 4 Liitin 2 Dig. Output Dig. Input Dig. lähtö (huuhtelun pakkoohjaus tai esto) Com 4

19 Kuva 3, etänäyttökotelo, L-koodi Vo-lähettimen liitännät automaatiojärjestelmään ja huuhteluyksikköön HÄL 1 HÄL 2 L N E S1 2A S2 2A Liitäntäyksikkö VO-lähettimelle 220 VAC V+ 24VDC V- OMRON S8JX-G05024CD A1+ A1+ A1+ K3 K2 K A2- A2- A2- Releet OMRON G2RV-SL700 24VDC Vo-lähetin (Remote) +Vs Iout1 Iout2 Iout2VsIn IntVsOut Dout3a Dout3b Dout2a Dout2b Dout1a Dout1b DI GND DI3 DI2 DI Huuhteluventtiili Huuhteluvesi Automaatiojärjestelmä Dig.lähdöt DIG GND DOUT 1 DOUT 2 DOUT 3 Analogiatulot AN GND AN IN 1 AN IN 2
