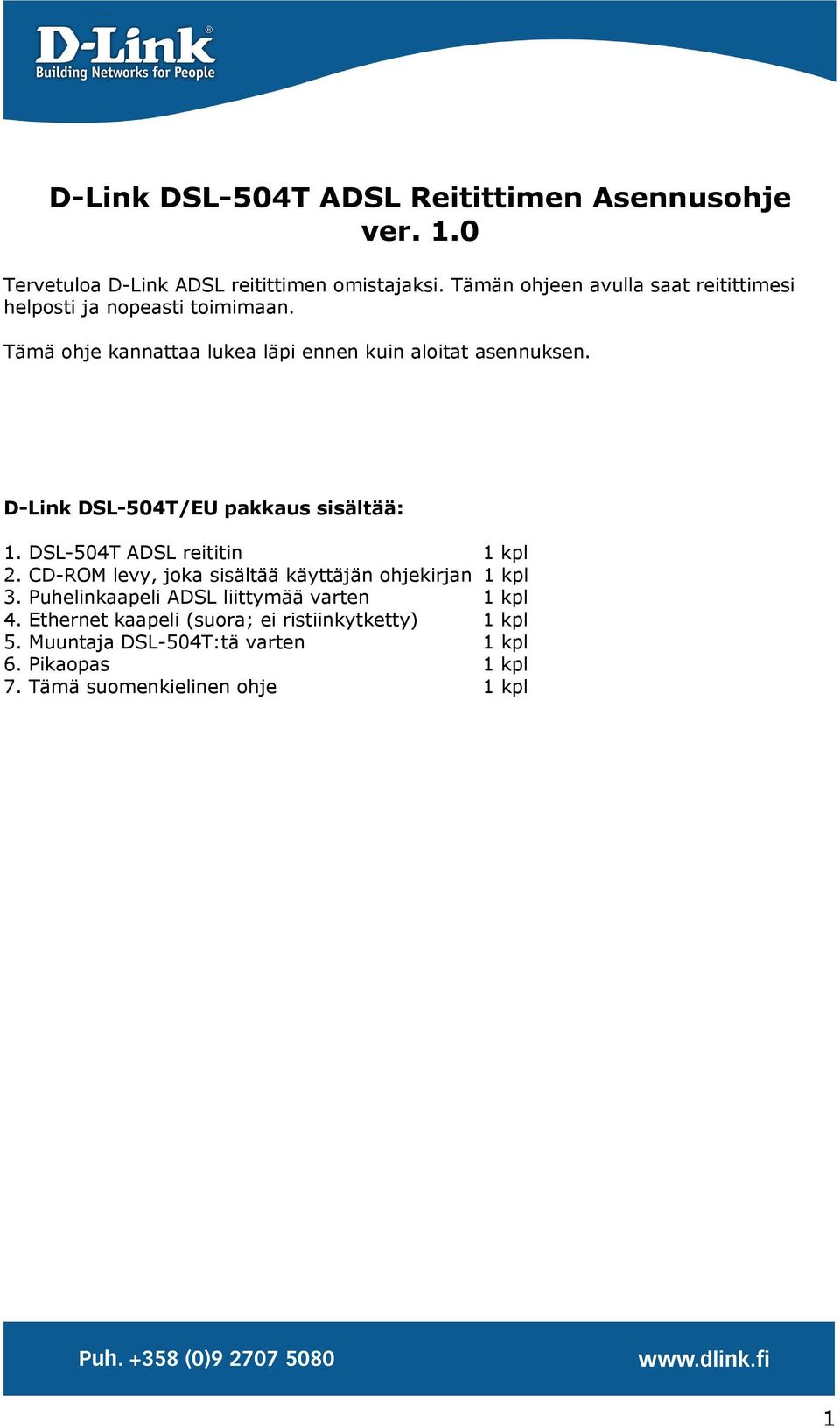

1 D-Link DSL-504T ADSL Reitittimen Asennusohje ver. 1.0 Tervetuloa D-Link ADSL reitittimen omistajaksi. Tämän ohjeen avulla saat reitittimesi helposti ja nopeasti toimimaan. Tämä ohje kannattaa lukea läpi ennen kuin aloitat asennuksen. D-Link DSL-504T/EU pakkaus sisältää: 1. DSL-504T ADSL reititin 1 kpl 2. CD-ROM levy, joka sisältää käyttäjän ohjekirjan 1 kpl 3. Puhelinkaapeli ADSL liittymää varten 1 kpl 4. Ethernet kaapeli (suora; ei ristiinkytketty) 1 kpl 5. Muuntaja DSL-504T:tä varten 1 kpl 6. Pikaopas 1 kpl 7. Tämä suomenkielinen ohje 1 kpl 1

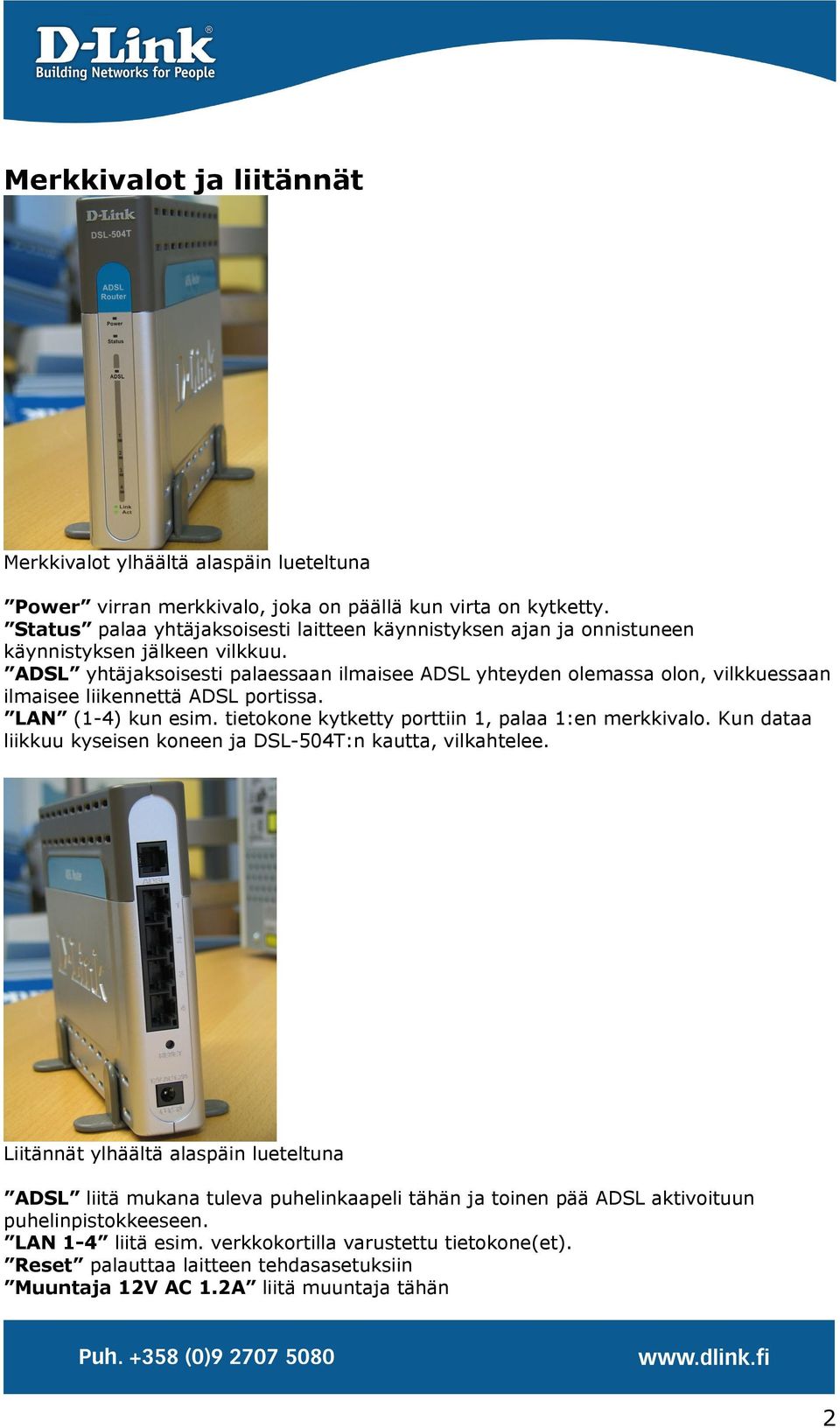

2 Merkkivalot ja liitännät Merkkivalot ylhäältä alaspäin lueteltuna Power virran merkkivalo, joka on päällä kun virta on kytketty. Status palaa yhtäjaksoisesti laitteen käynnistyksen ajan ja onnistuneen käynnistyksen jälkeen vilkkuu. ADSL yhtäjaksoisesti palaessaan ilmaisee ADSL yhteyden olemassa olon, vilkkuessaan ilmaisee liikennettä ADSL portissa. LAN (1-4) kun esim. tietokone kytketty porttiin 1, palaa 1:en merkkivalo. Kun dataa liikkuu kyseisen koneen ja DSL-504T:n kautta, vilkahtelee. Liitännät ylhäältä alaspäin lueteltuna ADSL liitä mukana tuleva puhelinkaapeli tähän ja toinen pää ADSL aktivoituun puhelinpistokkeeseen. LAN 1-4 liitä esim. verkkokortilla varustettu tietokone(et). Reset palauttaa laitteen tehdasasetuksiin Muuntaja 12V AC 1.2A liitä muuntaja tähän 2

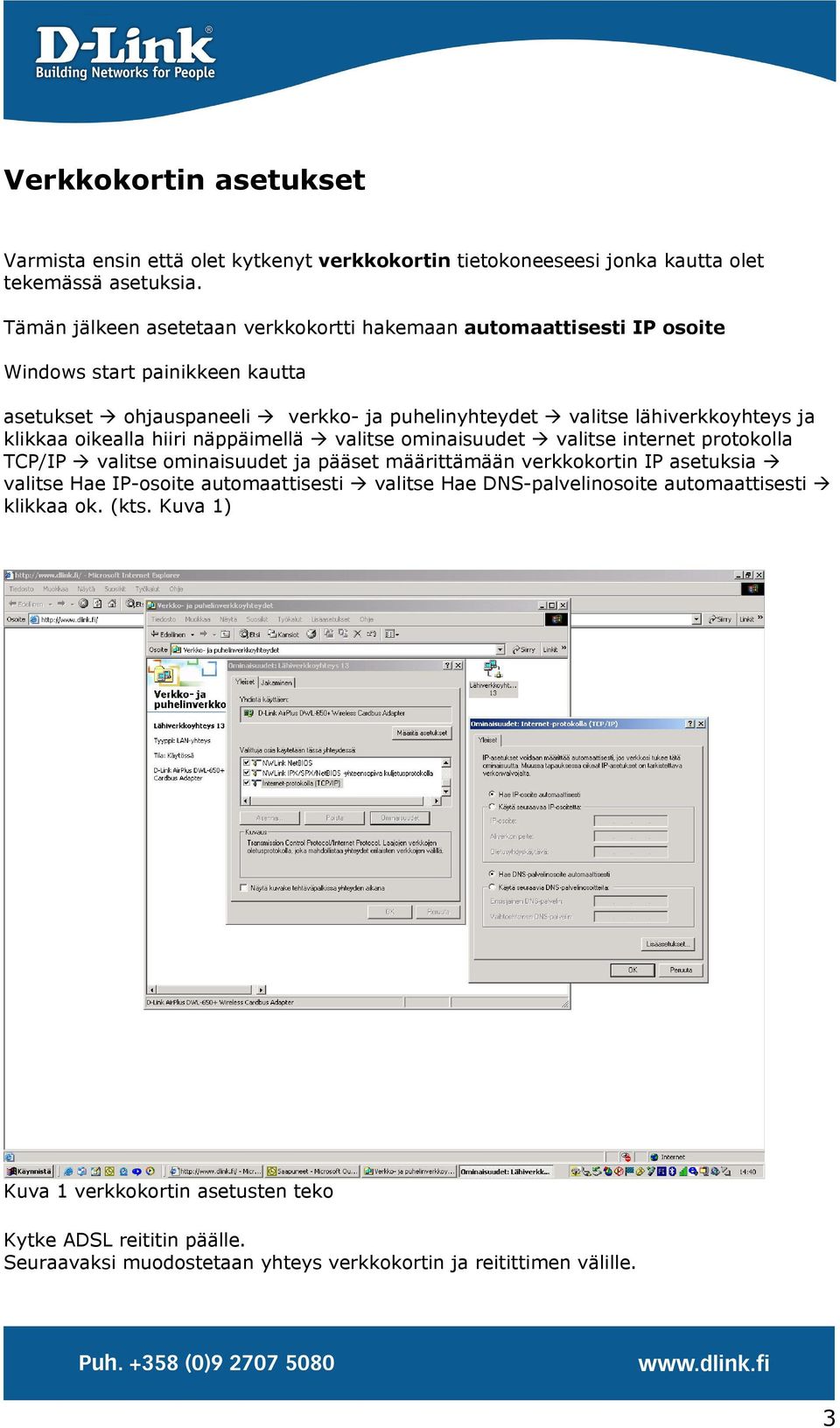

3 Verkkokortin asetukset Varmista ensin että olet kytkenyt verkkokortin tietokoneeseesi jonka kautta olet tekemässä asetuksia. Tämän jälkeen asetetaan verkkokortti hakemaan automaattisesti IP osoite Windows start painikkeen kautta asetukset ohjauspaneeli verkko- ja puhelinyhteydet valitse lähiverkkoyhteys ja klikkaa oikealla hiiri näppäimellä valitse ominaisuudet valitse internet protokolla TCP/IP valitse ominaisuudet ja pääset määrittämään verkkokortin IP asetuksia valitse Hae IP-osoite automaattisesti valitse Hae DNS-palvelinosoite automaattisesti klikkaa ok. (kts. Kuva 1) Kuva 1 verkkokortin asetusten teko Kytke ADSL reititin päälle. Seuraavaksi muodostetaan yhteys verkkokortin ja reitittimen välille. 3

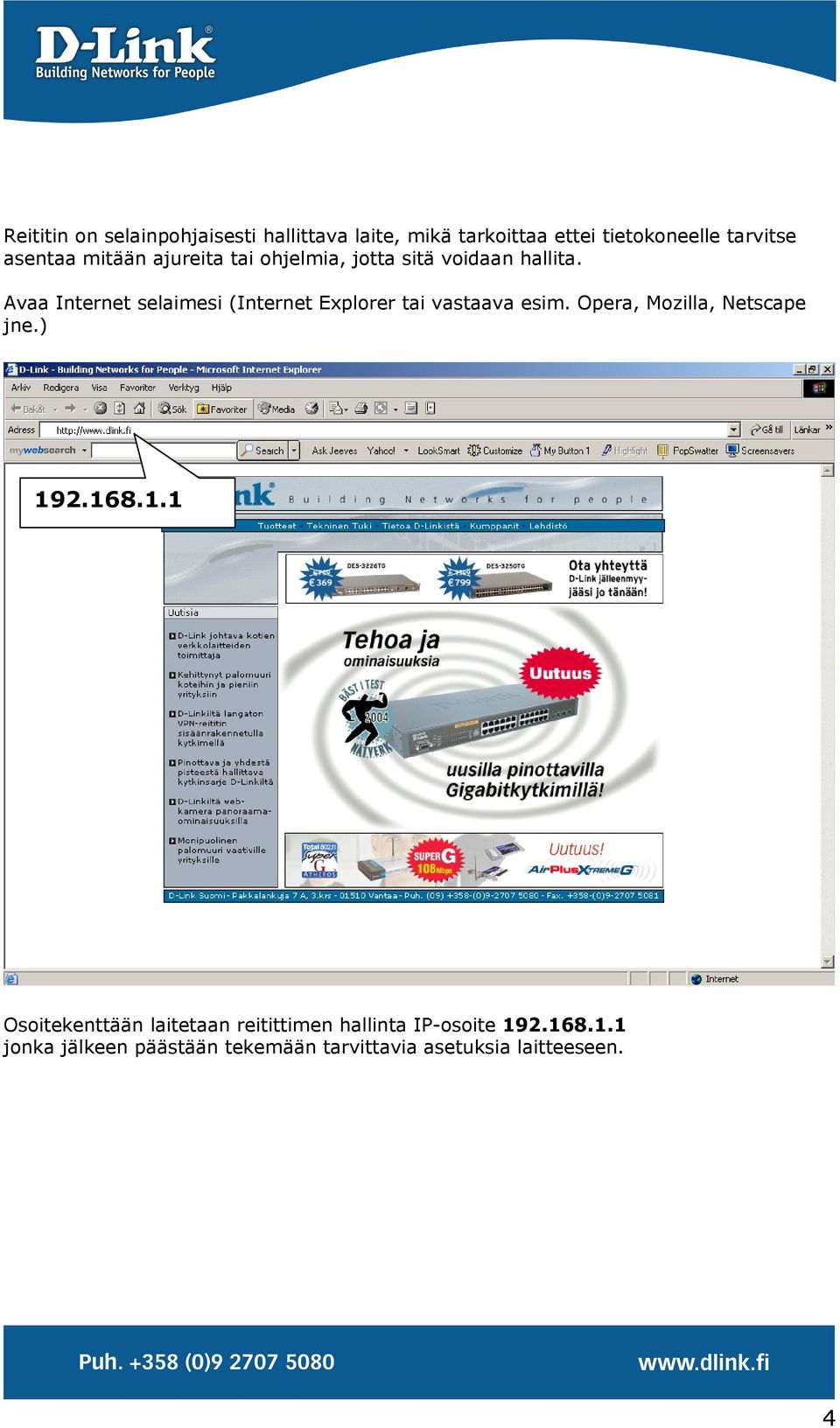

4 Reititin on selainpohjaisesti hallittava laite, mikä tarkoittaa ettei tietokoneelle tarvitse asentaa mitään ajureita tai ohjelmia, jotta sitä voidaan hallita. Avaa Internet selaimesi (Internet Explorer tai vastaava esim. Opera, Mozilla, Netscape jne.) Osoitekenttään laitetaan reitittimen hallinta IP-osoite jonka jälkeen päästään tekemään tarvittavia asetuksia laitteeseen. 4

5 Login Name kenttään syötetään admin (jos ei jo ole), samoin Password kenttään. 5

6 Olet nyt päässyt laitteen hallintaan. Suosittelemme, että vaihdat salasanaa ja käyttäjätunnusta; ne löytyvät kohdasta Tools > User Management 6

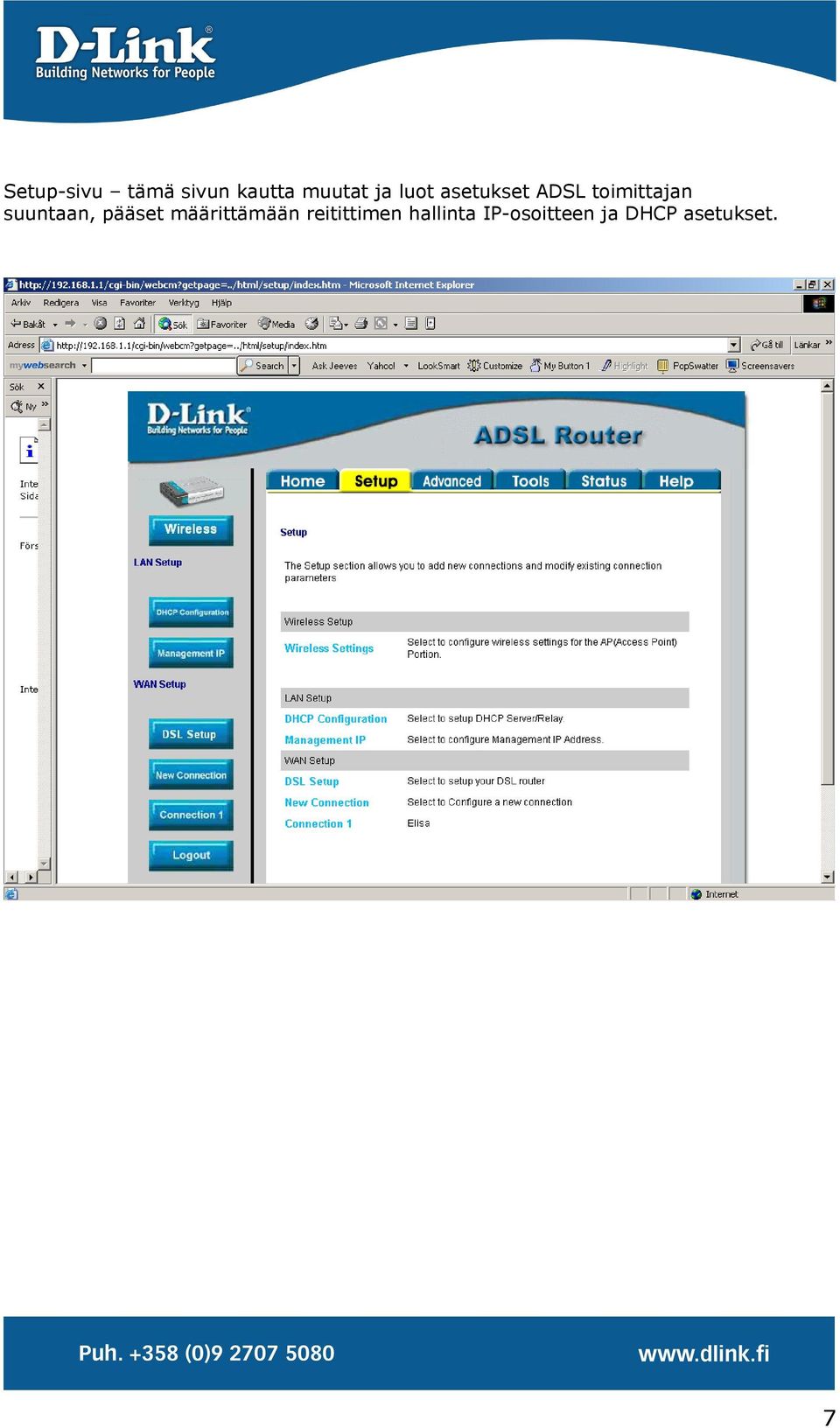

7 Setup-sivu tämä sivun kautta muutat ja luot asetukset ADSL toimittajan suuntaan, pääset määrittämään reitittimen hallinta IP-osoitteen ja DHCP asetukset. 7

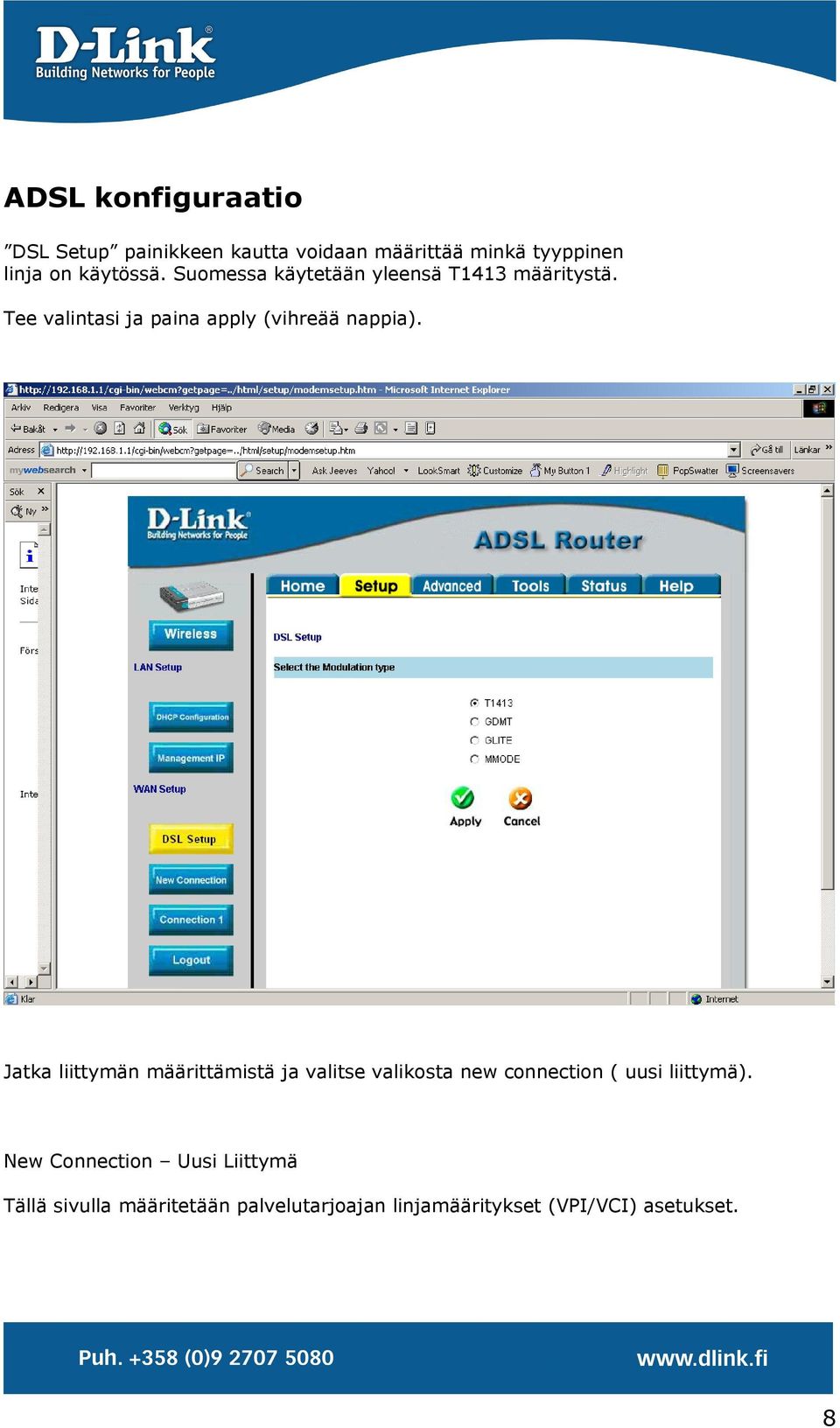

8 ADSL konfiguraatio DSL Setup painikkeen kautta voidaan määrittää minkä tyyppinen linja on käytössä. Suomessa käytetään yleensä T1413 määritystä. Tee valintasi ja paina apply (vihreää nappia). Jatka liittymän määrittämistä ja valitse valikosta new connection ( uusi liittymä). New Connection Uusi Liittymä Tällä sivulla määritetään palvelutarjoajan linjamääritykset (VPI/VCI) asetukset. 8

9 DHCP moodi DHCP moodi on yleisin Suomessa, mm. Sonera ja Elisa ADSL liittymät toimivat tyypillisesti tällä moodilla. DHCP moodissa reititin hakee IP osoitteen palveluntarjoajan verkosta. Options kohdasta löytyvät NAT ja Firewall kannattaa pitää päällä, ellei verkossasi jo ole palomuuria. Aloitetaan Type valinnalla, josta valitaan DHCP ja sivun ulkomuoto muuttuu samannäköiseksi kuin alla Tehdään PVC settings sen mukaan mikä liittymä käytössä Sonera VPI : 0 VCI: 33 Elisa VPI : 0 VCI 100 tai muu ( tarkista palvelun tarjoajaltasi arvot) Paina Renew painiketta, jolloin reititin hakee IP-osoitteen ja muut verkkoasetukset palveluntarjoajan verkosta. Muista lopuksi tallentaa asetukset painamalla vihreää Apply painiketta. 9

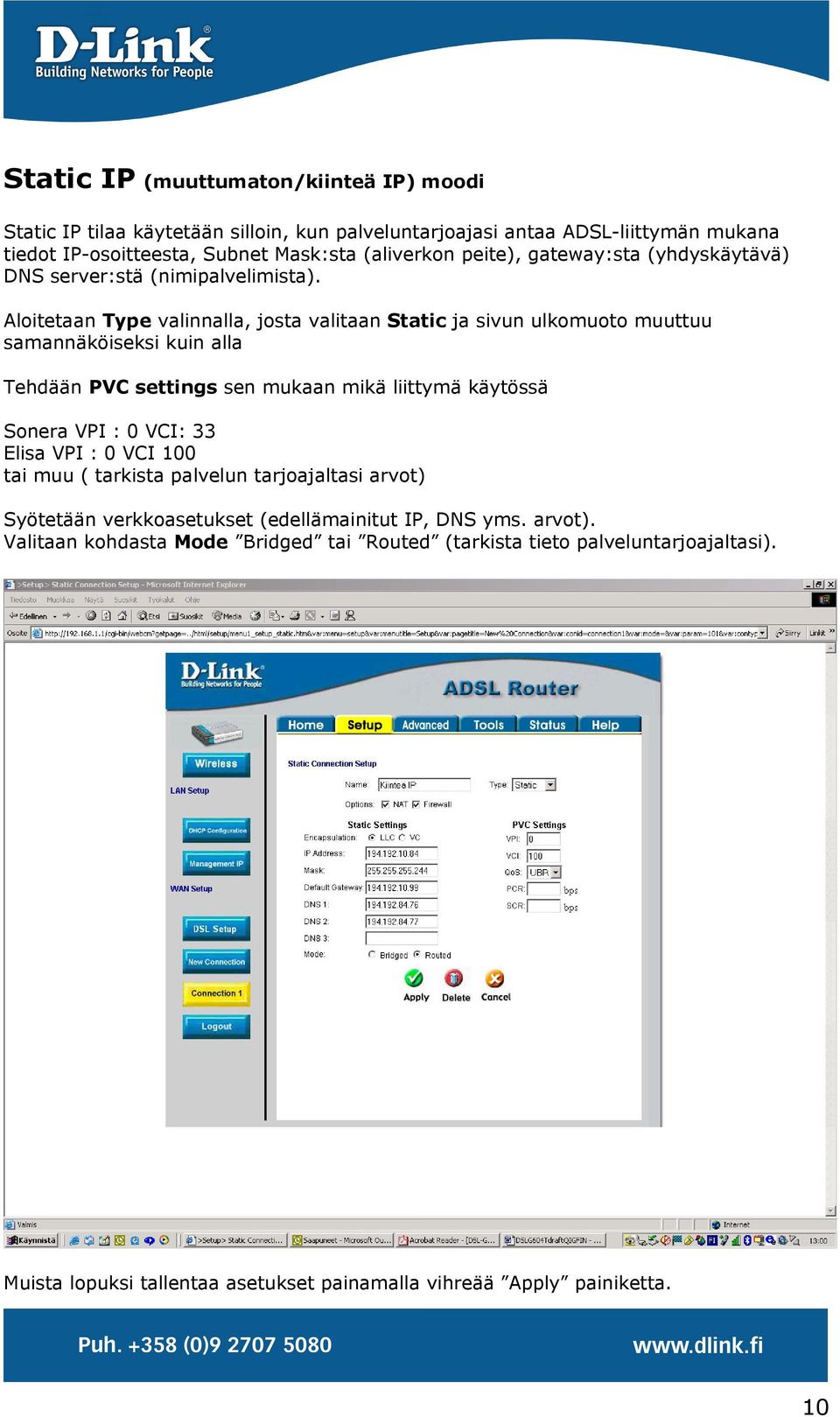

10 Static IP (muuttumaton/kiinteä IP) moodi Static IP tilaa käytetään silloin, kun palveluntarjoajasi antaa ADSL-liittymän mukana tiedot IP-osoitteesta, Subnet Mask:sta (aliverkon peite), gateway:sta (yhdyskäytävä) DNS server:stä (nimipalvelimista). Aloitetaan Type valinnalla, josta valitaan Static ja sivun ulkomuoto muuttuu samannäköiseksi kuin alla Tehdään PVC settings sen mukaan mikä liittymä käytössä Sonera VPI : 0 VCI: 33 Elisa VPI : 0 VCI 100 tai muu ( tarkista palvelun tarjoajaltasi arvot) Syötetään verkkoasetukset (edellämainitut IP, DNS yms. arvot). Valitaan kohdasta Mode Bridged tai Routed (tarkista tieto palveluntarjoajaltasi). Muista lopuksi tallentaa asetukset painamalla vihreää Apply painiketta. 10

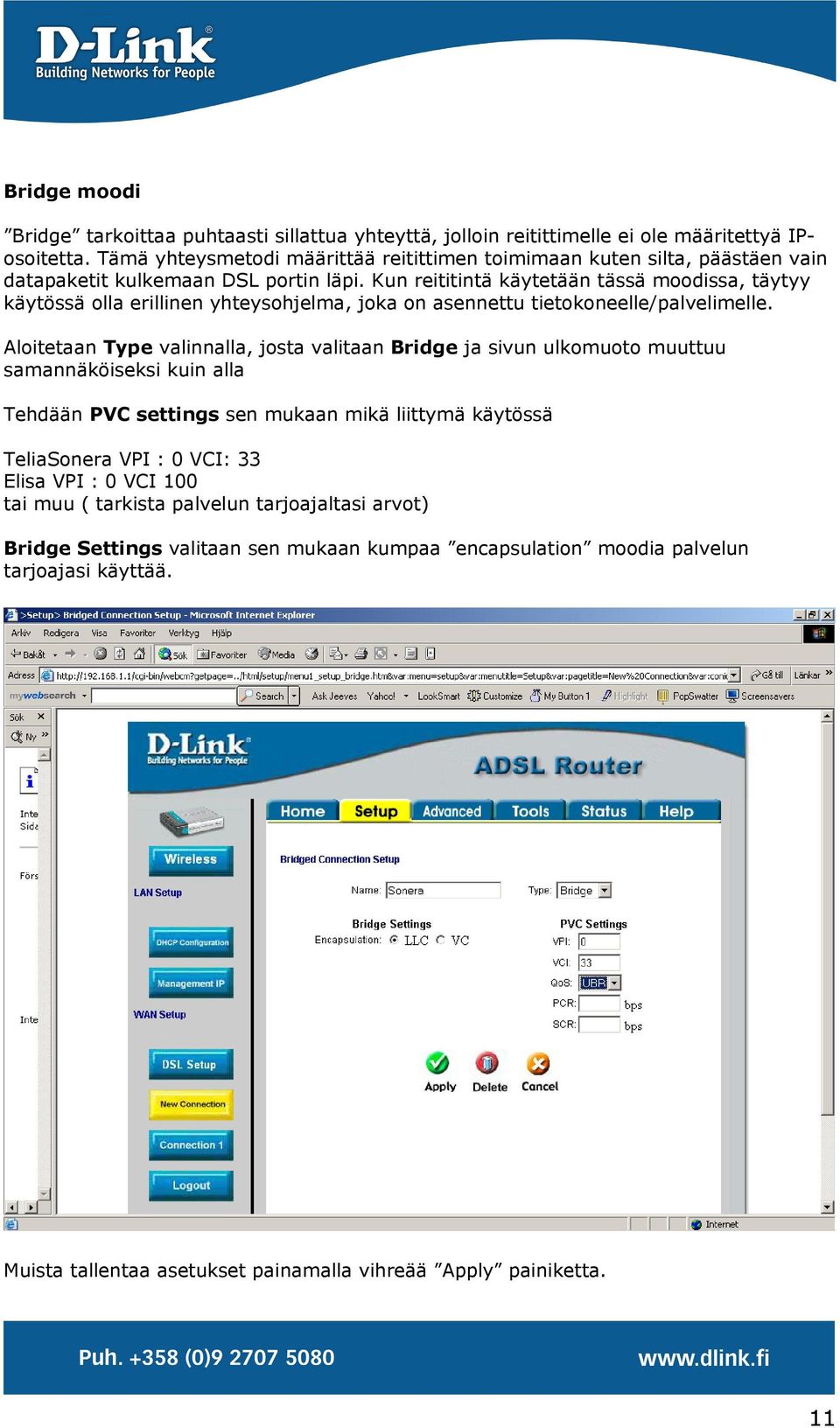

11 Bridge moodi Bridge tarkoittaa puhtaasti sillattua yhteyttä, jolloin reitittimelle ei ole määritettyä IPosoitetta. Tämä yhteysmetodi määrittää reitittimen toimimaan kuten silta, päästäen vain datapaketit kulkemaan DSL portin läpi. Kun reititintä käytetään tässä moodissa, täytyy käytössä olla erillinen yhteysohjelma, joka on asennettu tietokoneelle/palvelimelle. Aloitetaan Type valinnalla, josta valitaan Bridge ja sivun ulkomuoto muuttuu samannäköiseksi kuin alla Tehdään PVC settings sen mukaan mikä liittymä käytössä TeliaSonera VPI : 0 VCI: 33 Elisa VPI : 0 VCI 100 tai muu ( tarkista palvelun tarjoajaltasi arvot) Bridge Settings valitaan sen mukaan kumpaa encapsulation moodia palvelun tarjoajasi käyttää. Muista tallentaa asetukset painamalla vihreää Apply painiketta. 11

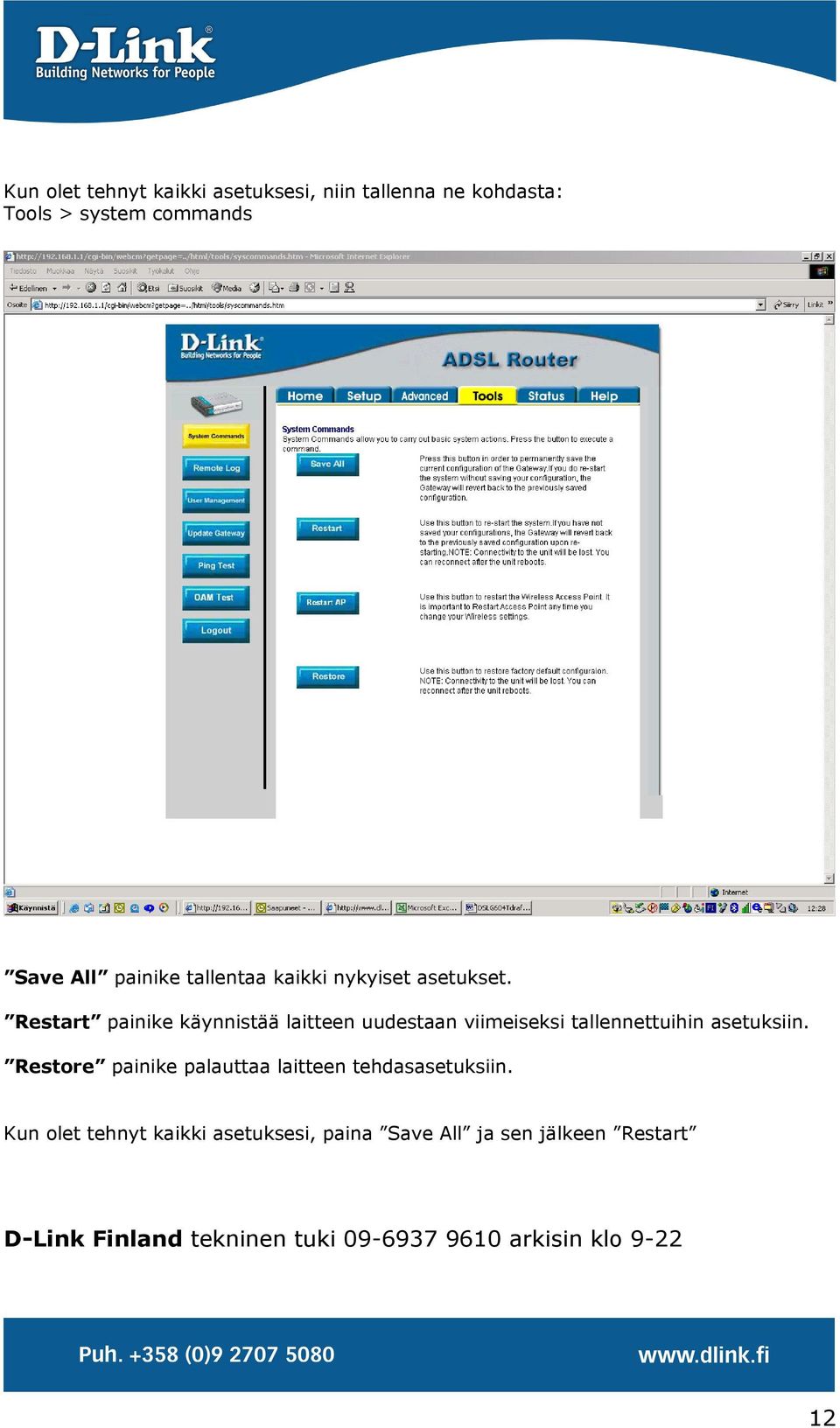

12 Kun olet tehnyt kaikki asetuksesi, niin tallenna ne kohdasta: Tools > system commands Save All painike tallentaa kaikki nykyiset asetukset. Restart painike käynnistää laitteen uudestaan viimeiseksi tallennettuihin asetuksiin. Restore painike palauttaa laitteen tehdasasetuksiin. Kun olet tehnyt kaikki asetuksesi, paina Save All ja sen jälkeen Restart D-Link Finland tekninen tuki arkisin klo
