2 Tekniska data Käyttöohjeet Strömförbrukning vid 24V matningspänning: Strömförbrukning på en aktiverad ingång och uppspelning av ljud med max volym: Högtalare Storlek: max 15mA max 70mA 10W, 8Ohm 3W, 8Ohm 99 x 50 x 17 mm safeline.eu FINNISH V1.02

3 Sisältö Johdanto Yleiset ja käyttöturvallisuustiedot Asennus ja testaus Järjestelmän rakenne 5 Määritys SafeLine Prolla 6 Mitat 7 Yhteydet 7 4

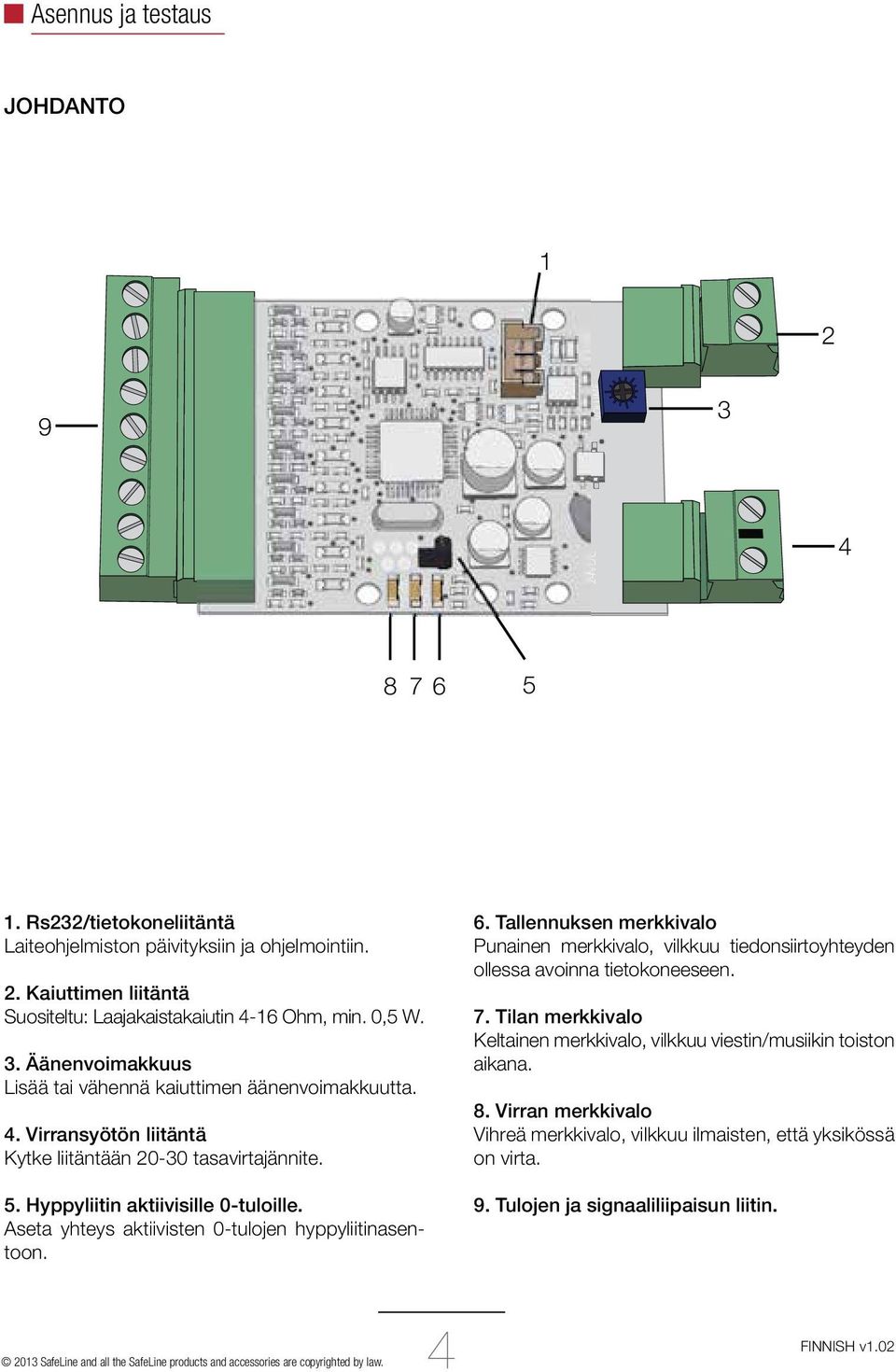

4 Asennus ja testaus JOHdanTO VOLUME 3 24VDC rs232/tietokoneliitäntä Laiteohjelmiston päivityksiin ja ohjelmointiin. 2. kaiuttimen liitäntä Suositeltu: Laajakaistakaiutin 4-16 Ohm, min. 0,5 W. 3. äänenvoimakkuus Lisää tai vähennä kaiuttimen äänenvoimakkuutta. 4. Virransyötön liitäntä Kytke liitäntään tasavirtajännite. 5. Hyppyliitin aktiivisille 0-tuloille. Aseta yhteys aktiivisten 0-tulojen hyppyliitinasentoon. 6. Tallennuksen merkkivalo Punainen merkkivalo, vilkkuu tiedonsiirtoyhteyden ollessa avoinna tietokoneeseen. 7. Tilan merkkivalo Keltainen merkkivalo, vilkkuu viestin/musiikin toiston aikana. 8. Virran merkkivalo Vihreä merkkivalo, vilkkuu ilmaisten, että yksikössä on virta. 9. Tulojen ja signaaliliipaisun liitin SafeLine and all the SafeLine products and accessories are copyrighted by law. 4

5 Järjestelmän rakenne VA4 voidaan ohjelmoida SafeLine Pro -versiossa 2.23 tai uudemmassa (suositus V3.30). Aikaisemmin nauhoitettujen viestien uudelleen määritys ja muuttaminen on vaivatonta. SafeLine Pron voi ladata veloituksetta sivustoltamme osoitteesta: Uusien ääniviestien lataus: Jos esinauhoitettuja viestejä on muutettava tai jos uusia viestejä on lisättävä, voimme lähettää tiedostot teille sähköpostitse, josta ne voi ladata edelleen helposti VA4:ään. Omien äänien nauhoitus ja lataus. Äänitiedoston nimi voi olla enintään 59 merkin mittainen. Äänitiedostojen tulee olla Wav-tyyppisiä, 16-bittistä monoääntä, 8 tai 16 khz, PCM-näytteenottotaajuudella. VA4 toimitetaan normaalisti 2048 kt:n Flash-muistilla, mikä riittää 240 sekunnin nauhoitukseen 8 khz taajuudella tai 120 sekunnin nauhoitukseen 16 khz taajuudella. Samaan VA4-yksikköön voi ladata sekä 8 khz että 16 khz taajuudella digitoituja *.wav-tiedostoja. Jos nauhoitukset on tehty muussa muodossa tai toisella tarkkuudella, ne on ensin muunnettava. Tulot: Vakiokokoonpanon sisällys: Tulot 1-4, binaarituloja 1, 2, 4, 8. Tulot 5-8 ovat kaikille kerroksille tarkoitettuja kiinteitä viestejä, kuten Ovet sulkeutuvat, Hississä on ylikuormitus, Palohälytys jne. Järjestelmän rakenne: Tulot voidaan määrittää SafeLine Prolla: Binaari- / desimaali- / Gray-kooditulot enintään 1-32 kerrokselle. Kiinteitä valittavia viestejä: 1-8. Liipaisusignaali: Kerrosviestit voidaan toistaa, kun liipaisutulo aktivoituu, tai kun yksi tulotiloista muuttuu. Kaikki muutokset ja uusien viestien lataukset on tehtävä SafeLine Prosta. Napaisuus ja jännite: Tulojännite voi olla VDC. Jos Aktiivinen 0-tulo aktivoituu, 0 VDC -signaali aktivoi tulon. Tulojännitteen on oltava VDC SafeLine and all the SafeLine products and accessories are copyrighted by law.

6 Asennus ja testaus määritys safeline PrOlla nr (kerros nro): Kaksoisnapsauta kullekin kerrokselle (1-32) valittavaa *.wavtiedostoa. Floor messages: Näyttää kerrokselle valitun *.wav-tiedoston. Valitse tiedostot kaksoisnapsauttamalla. Time: Näyttää jokaisen *.wav-tiedoston toiston keston sekunneissa. memory usage: Näyttää vapaan muistin. input type: Valitse tulojen määritystapa. Tulotyyppi voi olla Binaari, Gray-koodi tai Desimaali. number of floors: Valitse, kuinka monta kerrosta järjestelmässä on. inputs on card: Valitse tulon muoto ja määritä, kuinka tulosignaaleja käytetään. Tulon muoto voi olla Binaari, Gray-koodi tai Desimaali. Tulo 9 on aina liipaiseva Liipaisu muutoksesta / liipaisu signaalista: Valitse, kuinka ääniviestien toisto alkaa. Fixed messages: Näyttää kiinteille viesteille valitut *.wav-tiedostot. Jos valitaan trigg on change, VA4 toistaa kerrosviestin, kun tulon tila muuttuu. Play selected sound: Play all stored sounds: read config: erase and Write: read sounds: Clear Config: Open File: save To File: show Product: Toista valittu *.wav-tiedosto. Toista kaikki *.wav-tiedostot. Lue ohjelmoidun VA4:n kokoonpanotiedot (ääniotsikot + määr). Kirjoita muutokset VA4:ään. Lukee VA4:ään ohjelmoidut wav-tiedostot. Poistaa kaikki kentät ja palauttaa oletusasetukset. Avaa tallennettu *.VA3. Tallentaa kaikki parametrit ja äänet tiedostoon, jonka tarkenteeksi tulee *.VA3. Näyttää VA4:n kuvan SafeLine and all the SafeLine products and accessories are copyrighted by law. 6

7 SPEAKER PROG mitat VOLUME 50 mm POWER STATUS ACTIVE 24VDC 99 mm YHTeYdeT Tulot 1-8: Liitännät ohjaimesta. Liipaisu: Liitäntä liipaisusignaalista. Positiiviset/negatiiviset tulotietosignaalit: VA4:n voi määrittää käyttämään joko positiivisia tai negatiivisia tulotietosignaaleja. Laitteisto käyttää oletuksena positiivisia signaaleja. Jos käyttöön halutaan negatiiviset tulotietosignaalit, aseta hyppyjohdin kohtaan ACTIVE 0 INPUT. Tulo 1 Tulo 2 Tulo 3 Tulo 4 Tulo 5 Tulo 6 Tulo 7 Tulo 8 Liipaisusignaali 24VDC Laajakaistakaiutin 4-16 Ohm, min. 0,5 W. Virtalähde VDC Active 0 input SafeLine and all the SafeLine products and accessories are copyrighted by law.
