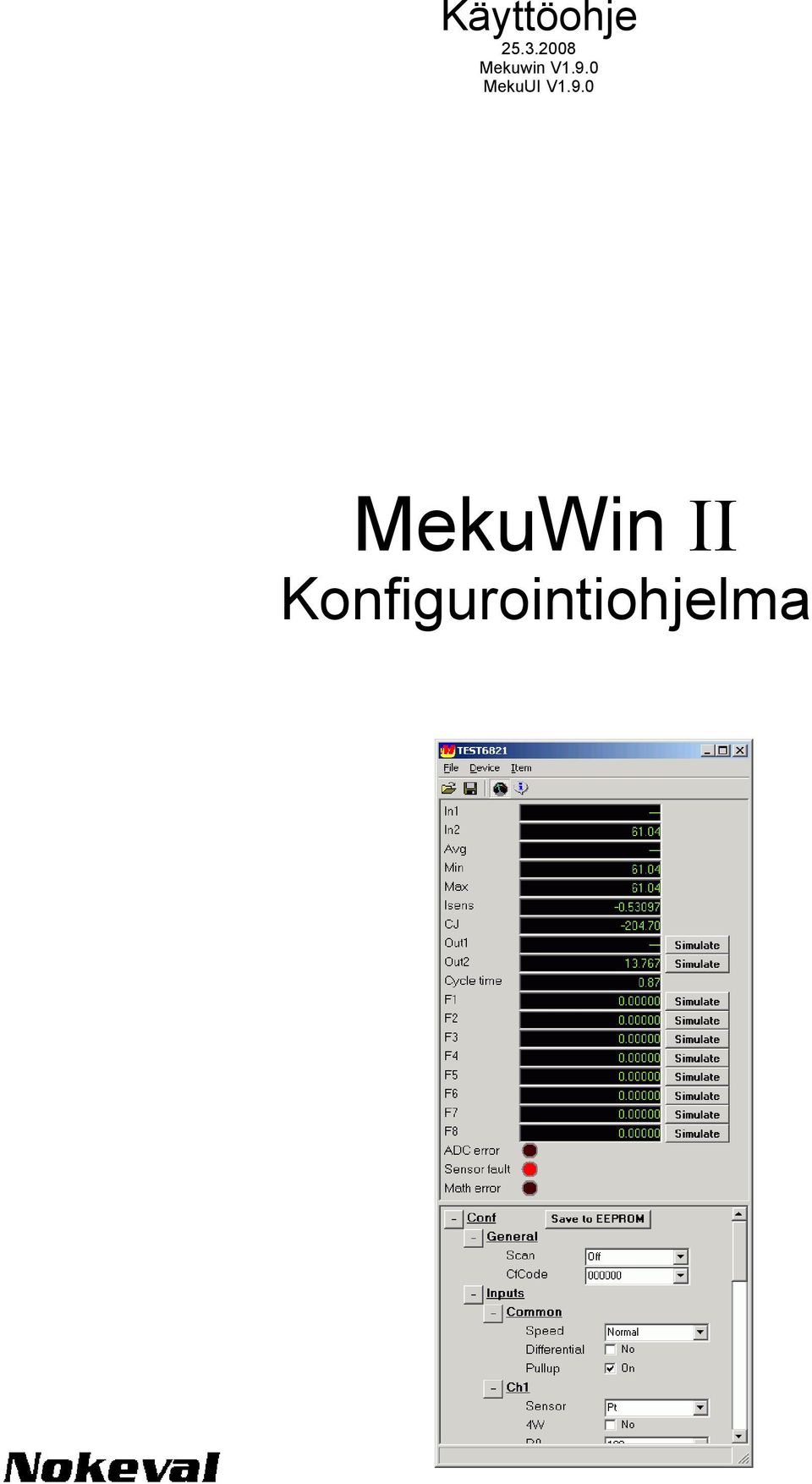

Käyttöohje Mekuwin V1.9.0 MekuUI V MekuWin II. Konfigurointiohjelma

Transkriptio

1 Käyttöohje Mekuwin V1.9.0 MekuUI V1.9.0 MekuWin II Konfigurointiohjelma

2 YLEISKUVAUS MekuWin-ohjelmalla voidaan muuttaa useiden Nokevalin laitteiden asetteluja ja tarkkailla niiden toimintaa. Ohjelman erityispiirteenä on se, että se lukee asettelumenun sisällön kohdelaitteelta, ja siten sama konfigurointiohjelma käy jopa sellaisillekin tuotteille, jotka on suunniteltu ohjelmaa myöhemmin. Lisäksi ohjelmalla voi asetella Status Instrumentsin SEM210-nappilähettimen. Ohjelma toimii Windows 95-, 98-, Me-, ja XP-käyttöjärjestelmissä. DOS- ja Windows 3.1- käyttöjärjestelmiin on saatavissa omat versionsa. ASENNUS Asennuspaketti on saatavissa Nokeval Software CD:llä sekä ladattavissa ilmaiseksi Nokevalin www-sivuilta Www-sivuilta ladattu paketti on zip-pakattu. Aja Setup.exe ja vastaa kysymyksiin. Ohjelma asentuu oletuksena C:\Ohjelmatiedostot\Nokeval\MekuWinkansioon. Sen lisäksi C:\Windows\System32-kansioon sijoitetaan kolme olennaista ActiveX-komponenttia: PHIL.exe huolehtii sarjaporttien käsittelystä ja MekuUI.exe varsinaisesta asettelukäyttöliittymästä sekä PromologClasslib.dll näiden välisestä kommunikoinnista. Ohjelmatiedostot-kansioon asennettu Mekuwin.exe on alla näkyvä käynnistysikkuna jolla avataan yhteyksiä. YHTEYDEN AVAUS Kun MekuWin käynnistetään, näkyviin tulee yhteyden avausikkuna. Siitä valitaan protokolla, sarjaportti, baudinopeus, osoite ja korttiosoite. Protokollan, baudinopeuden ja osoitteen tulee olla samat kuin kohdelaitteen käyttämät. SCL-protokollaa käytettäessä jotkut laitteet vastaavat oman osoitteensa lisäksi aina osoitteessa 126 kannattaa kokeilla jos osoitetta ei ole tiedossa. Lisäksi useimmat POL-RS232-johdolla tai DCS772:lla liitettävät laitteet vastaavat missä tahansa osoitteessa, kun tulppa on työnnetty ohjelmointiliittimeen. SCL-protokollalla sallittuja osoitteita ovat ja edellä mainittu 126. Modbusilla taasen käypiä ovat Osoitteen 126 voi näppärästi valita nappulasta. Useimmilla Nokeval-laitteilla käytössä on SCL-protokolla ja 9600 baudia sekä osoite 0. Jos laitteessa on valittuna Modbus-protokolla, sitten täytyy MekuWiniinkin valita se. SEM-protokolla on käytössä SEM-sarjan nappilähettimillä, ja silloin baudinopeus Joissakin laitteissa on monta korttia, joilla kullakin on oma menunsa. Niihin otetaan kuhunkin erillinen yhteys. Yhteys saadaan auki alarivin Slot-napeista Master, A, B jne. Jos laitteessa on vain yksi menu, käytetään vain Master-nappia yhteyden avaamiseen. On luvallista avata yhteyksiä yhtaikaa useisiin laitteisiin tai saman laitteen eri korteille. Jos yritetään avata yhteys laitteeseen johon jo on yhteys, uutta ei avata vaan vanhan ikkuna pompahtaa etualalle. Nopsa-rastilla voi ottaa käyttöön eräiden laitteiden tukeman Nopsa-komentokielen. Yleensä sitä ei käytetä. Jos saat virheilmoituksen This program does not support this device. Please update., se tarkoittaa että laitteessa on sellaisia asetteluja, joita tämä MekuWin ei ymmärrä. Lataa silloin Nokevalin www-sivuilta uusi versio. 2

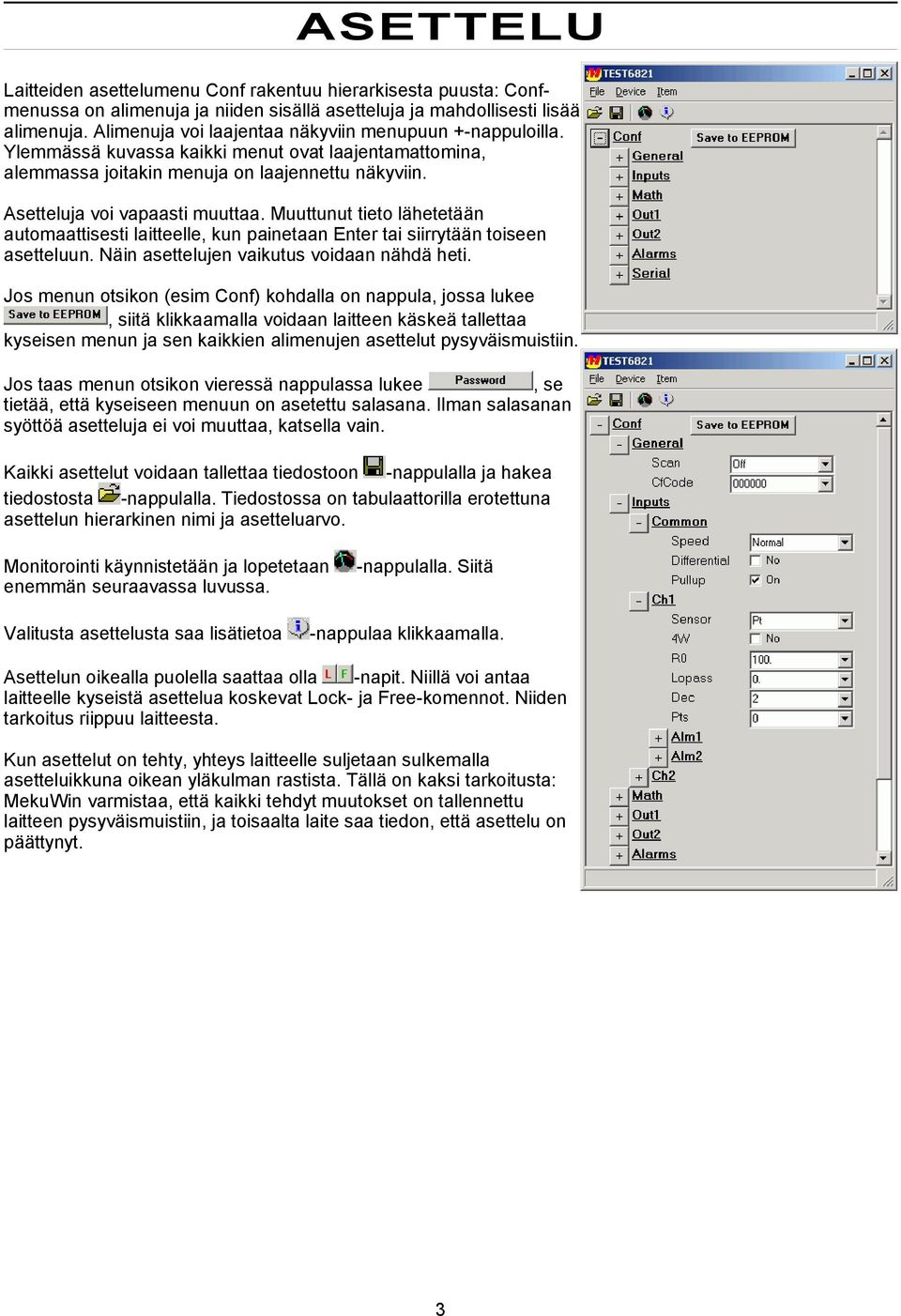

3 ASETTELU Laitteiden asettelumenu Conf rakentuu hierarkisesta puusta: Confmenussa on alimenuja ja niiden sisällä asetteluja ja mahdollisesti lisää alimenuja. Alimenuja voi laajentaa näkyviin menupuun +-nappuloilla. Ylemmässä kuvassa kaikki menut ovat laajentamattomina, alemmassa joitakin menuja on laajennettu näkyviin. Asetteluja voi vapaasti muuttaa. Muuttunut tieto lähetetään automaattisesti laitteelle, kun painetaan Enter tai siirrytään toiseen asetteluun. Näin asettelujen vaikutus voidaan nähdä heti. Jos menun otsikon (esim Conf) kohdalla on nappula, jossa lukee, siitä klikkaamalla voidaan laitteen käskeä tallettaa kyseisen menun ja sen kaikkien alimenujen asettelut pysyväismuistiin. Jos taas menun otsikon vieressä nappulassa lukee, se tietää, että kyseiseen menuun on asetettu salasana. Ilman salasanan syöttöä asetteluja ei voi muuttaa, katsella vain. Kaikki asettelut voidaan tallettaa tiedostoon -nappulalla ja hakea tiedostosta -nappulalla. Tiedostossa on tabulaattorilla erotettuna asettelun hierarkinen nimi ja asetteluarvo. Monitorointi käynnistetään ja lopetetaan enemmän seuraavassa luvussa. -nappulalla. Siitä Valitusta asettelusta saa lisätietoa -nappulaa klikkaamalla. Asettelun oikealla puolella saattaa olla -napit. Niillä voi antaa laitteelle kyseistä asettelua koskevat Lock- ja Free-komennot. Niiden tarkoitus riippuu laitteesta. Kun asettelut on tehty, yhteys laitteelle suljetaan sulkemalla asetteluikkuna oikean yläkulman rastista. Tällä on kaksi tarkoitusta: MekuWin varmistaa, että kaikki tehdyt muutokset on tallennettu laitteen pysyväismuistiin, ja toisaalta laite saa tiedon, että asettelu on päättynyt. 3

4 MONITOROINTI Monitorointi tarkoittaa laitteen muuttuvien tietojen, kuten mittauslukemien, tarkkailua. Monitorointi käynnistetään asetteluikkunan -nappulasta. Monitoroinnin aikana lukeima päivitetään jatkuvasti, mutta siitä huolimatta asetteluja voidaan edelleen muutella. Monitorimenussa näkyvät monitorointikohteet riippuvat täysin laitteesta. Siispä niiden selitys pitää katsoa laitteen käyttöohjeesta. Monitorointikohteiden alapuolella saattaa olla vielä merkkivaloja. Niillä laite voi ilmoittaa vika- ja virhetilanteista. Joidenkin monitorointikohteiden oikealla puolella saattaa olla - nappuloita. Sellaisesta klikkaamalla laitteelle lähetetään Lockkomento, jolloin laite lopettaa kyseisen arvon muuttamisen. Saman tien aukeaa ikkuna, johon voi kirjoittaa simulointiarvon. Simulointiarvo lähetetään laitteelle ja laite toimii kuin simulointiarvo olisi todellinen arvo. Normaali toiminta voidaan palauttaa klikkaamalla Simulatenappulaa toisen kerran. 4

5 ALASVETOMENUT File-menu Load settings Noutaa asettelut tiedostosta laitteelle. Sama kuin työkalupalkin. Asettelut noudetaan näkyvissä olevaan menuun: normaalisti asettelumenuun Conf, mutta jos päämenu on otettu näkyviin Show main level-toiminnolla, niin sitten myös kalibrointimenuun yms. Save settings as Tallettaa asettelut tiedoston. Sama kuin työkalupalkin. Install device file Kopioi laitteen menurakenteen sisältävän mektiedoston annetusta paikasta MekuWinin käyttämään mek-tiedostojen säilytyshakemistoon. MekuWin osaa ladata menurakenteen kohdelaitteelta, eikä tiedostoja sen vuoksi tarvitse tällä tavoin asentaa. Mutta useimmissa laitteissa ei ole ohjetekstejä asetteluissa, joten voi olla hyödyllistä asentaa muualta hankittu ohjetekstit sisältävä tiedosto. Print Tulostaa paperille asetteluarvot. Exit Sulkee asetteluikkunan, mutta sitä ennen varmistaa, että tehdyt muutokset on talletettu laitteen pysyväismuistiin. Device-menu Monitor current readings Käynnistää ja lopettaa monitoroinnin. Sama kuin työkalupalkin. Show main level Laitteessa on normaalisti näkyvän Conf- eli asettelumenun lisäksi muitakin menuja, mm. tehdaskalibrointitietoja ja monitorointia varten. Nämä saadaan näkyviin Show main leveltoiminnolla. Write to EEPROM Tallettaa kaikki tehdyt muutokset laitteen pysyväismuistiin. Read from EEPROM Lukee kaikki asetteluarvot uudelleen laitteen pysyväismuistista. Voidaan käyttää, jos halutaan peruuttaa tehdyt muutokset. Jos annetaan Write to EEPROM tai klikataan Save to EEPROM, näitä edeltäviä muutoksia ei enää voi peruuttaa. Reload menu Lataa uudelleen menun rakenteen laitteelta mektiedostoksi. Tätä toimintoa ei tarvitse yleensä tehdä, paitsi jos menun latauksessa on tullut virhe ja menupuu on viallinen. Item Item-valikon toimet koskevat kohdistimen kohdalla olevaa asetusta. Reload value Lataa uudelleen yhden asettelun arvon MekuWinohjelmaan. Voidaan käyttää esim varmistamaan, että asetteluarvon muutos varmasti siirtyi laitteelle. Lock ja Free Antaa asettelulle Lock-komennon. Käyttötarkoitus selviää laitteen omasta käyttöohjeesta. Info Näyttää lisätietoa asettelusta. Jos mek-tiedosto sisältää ohjetekstejä, näyttää nekin. 5

6 Table Table-menun toiminnoilla voi käsitellä taulukkomaisia osuuksia menussa. Jos menussa on esim peräkkäin kohdat Mea1 Sca1 Mea2 Sca2, Mekuwin tunnistaa säännöllisen kuvion ja sallii eräitä toimintoja tälle osuudelle. Pätkä käsitetään taulukoksi niin, että Mea1 ja Sca1 muodostavat ensimmäisen rivin ja Mea2 ja Sca2 toisen. Copy values Kopioi koko taulukon arvot leikepöydälle. Sarakkeet erotellaan tabulaattoreilla ja rivit CRLF:llä. Taulukko voidaan liittää sitten esim taulukkolaskentaohjelmaan. Sillä ei ole merkitystä, missä kohtaa taulukkoa kohdistin on, kaikki rivit kopioidaan kuitenkin. Paste values Täyttää taulukon leikepöydän arvoilla. Sarakkeita eli tabulaattorilla erotettuja arvoja täytyy olla oikea määrä, edellisessä esimerkissä 2. Esimerkki leikepöydän sisällöstä: 1<tab>2<crlf> 3<tab>4<crlf> Insert row before Siirtää kohdistimen kohdalla olevaa riviä alas ja tekee tilaa yhdelle uudelle riville. Delete row Poistaa kohdistimen kohdalla olevan rivin ja siirtää loppuja ylöspäin. 6
