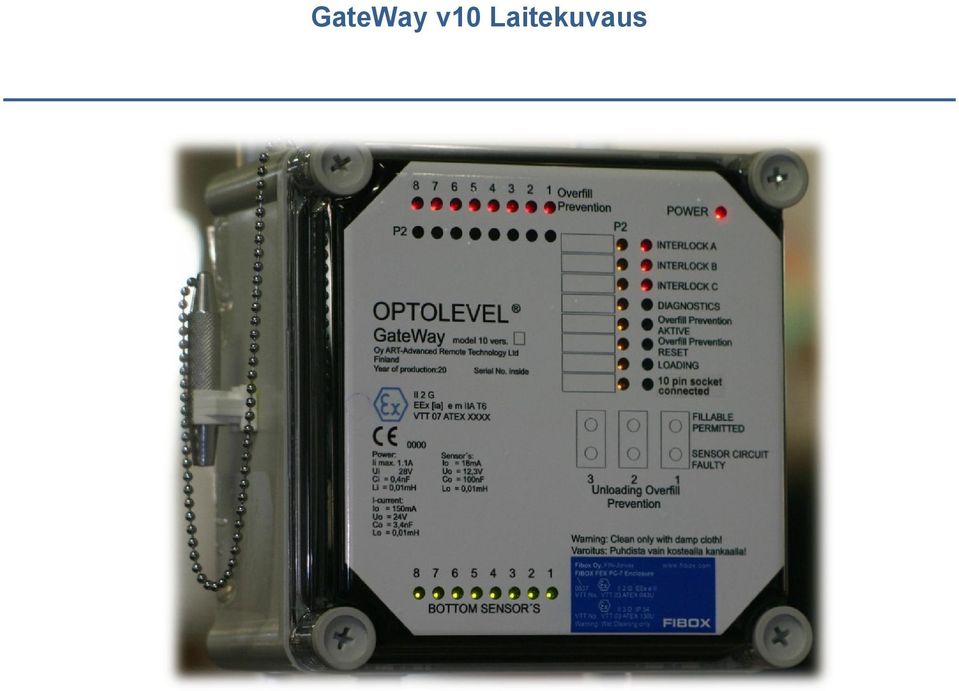

GateWay v10 Laitekuvaus
|
|
- Juha Keskinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 GateWay v10

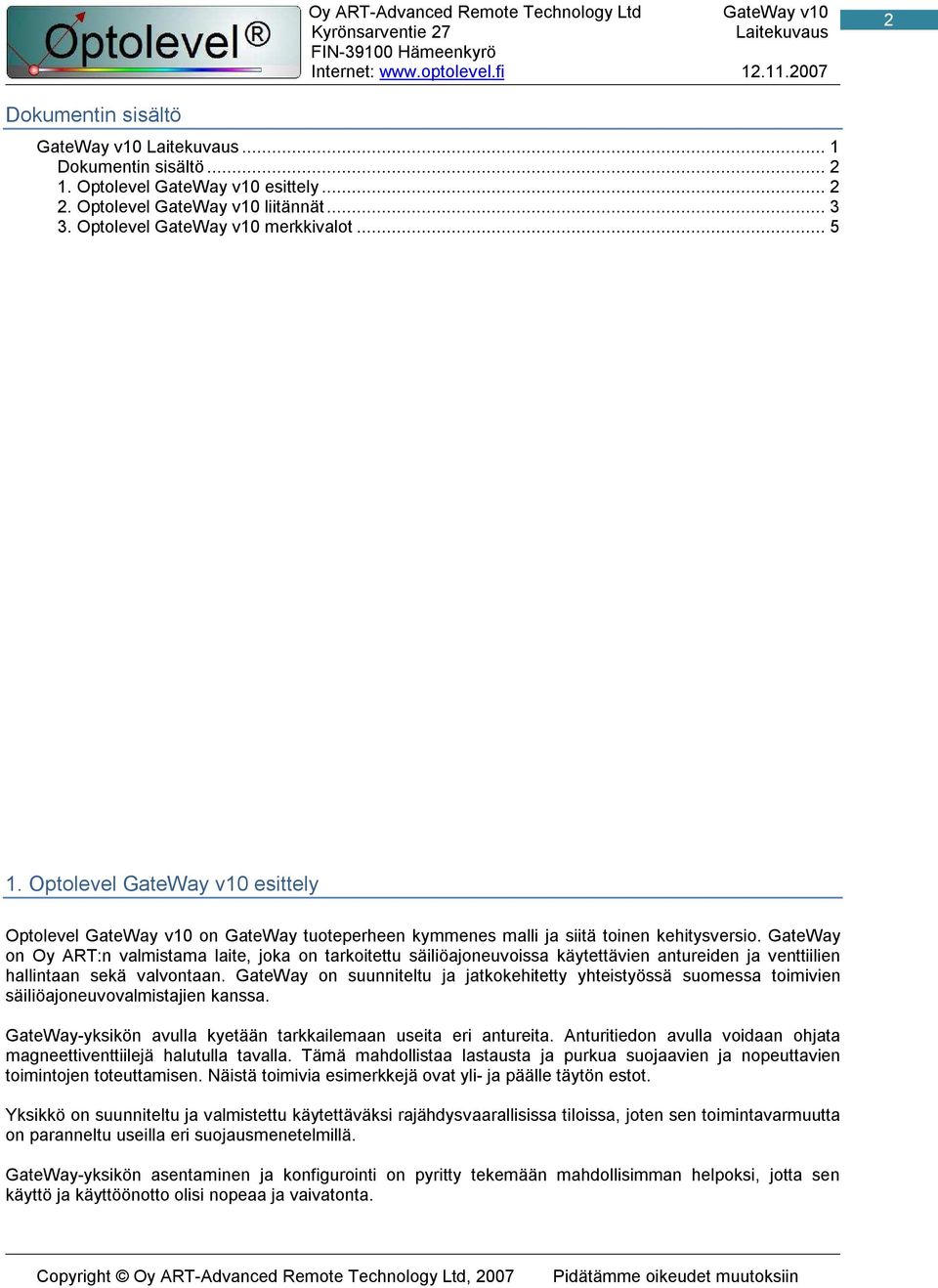

2 2 Dokumentin sisältö GateWay v Dokumentin sisältö Optolevel GateWay v10 esittely Optolevel GateWay v10 liitännät Optolevel GateWay v10 merkkivalot Optolevel GateWay v10 esittely Optolevel GateWay v10 on GateWay tuoteperheen kymmenes malli ja siitä toinen kehitysversio. GateWay on Oy ART:n valmistama laite, joka on tarkoitettu säiliöajoneuvoissa käytettävien antureiden ja venttiilien hallintaan sekä valvontaan. GateWay on suunniteltu ja jatkokehitetty yhteistyössä suomessa toimivien säiliöajoneuvovalmistajien kanssa. GateWay-yksikön avulla kyetään tarkkailemaan useita eri antureita. Anturitiedon avulla voidaan ohjata magneettiventtiilejä halutulla tavalla. Tämä mahdollistaa lastausta ja purkua suojaavien ja nopeuttavien toimintojen toteuttamisen. Näistä toimivia esimerkkejä ovat yli- ja päälle täytön estot. Yksikkö on suunniteltu ja valmistettu käytettäväksi rajähdysvaarallisissa tiloissa, joten sen toimintavarmuutta on paranneltu useilla eri suojausmenetelmillä. GateWay-yksikön asentaminen ja konfigurointi on pyritty tekemään mahdollisimman helpoksi, jotta sen käyttö ja käyttöönotto olisi nopeaa ja vaivatonta.

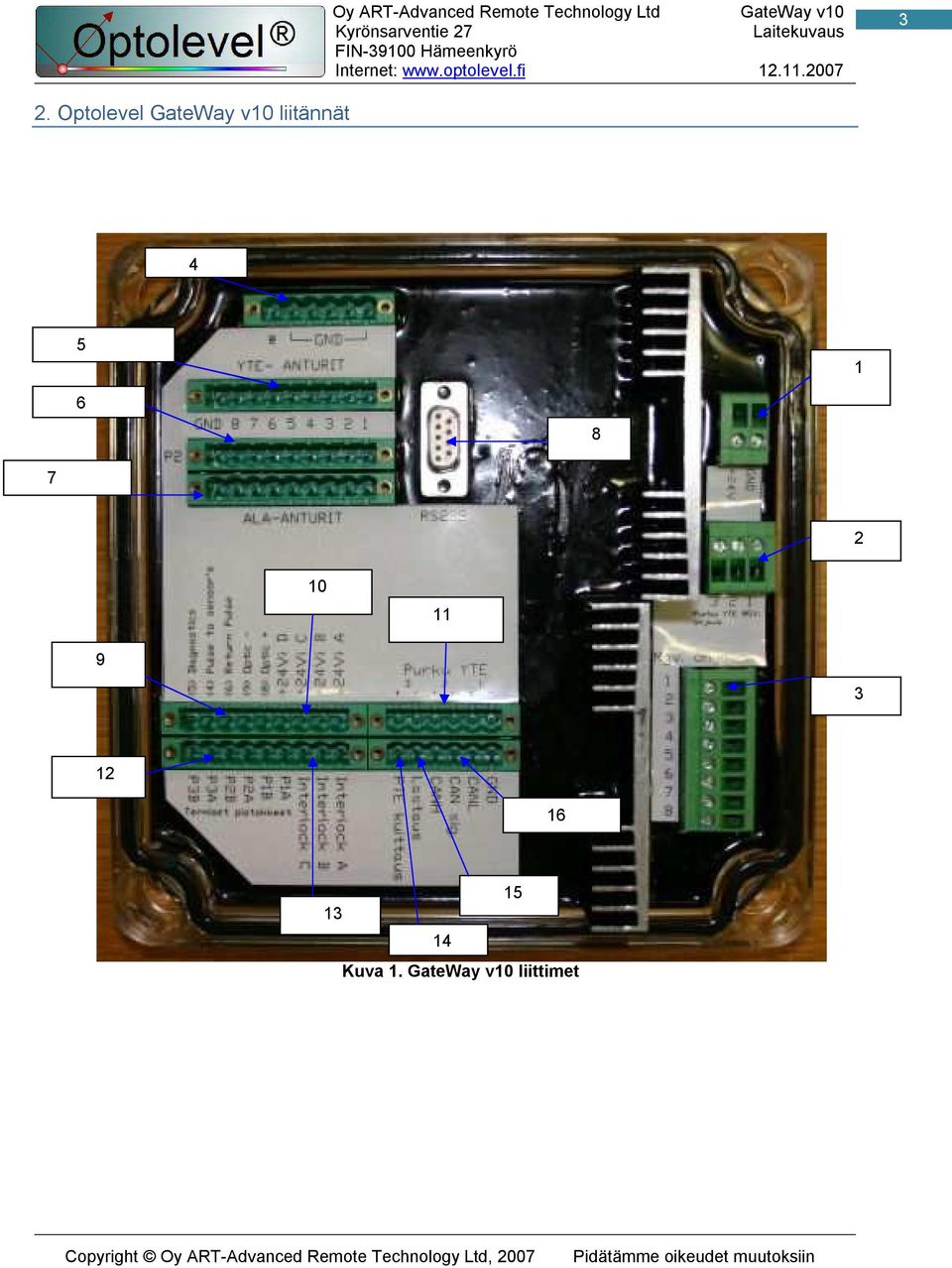

3 3 2. Optolevel GateWay v10 liitännät Kuva 1. GateWay v10 liittimet

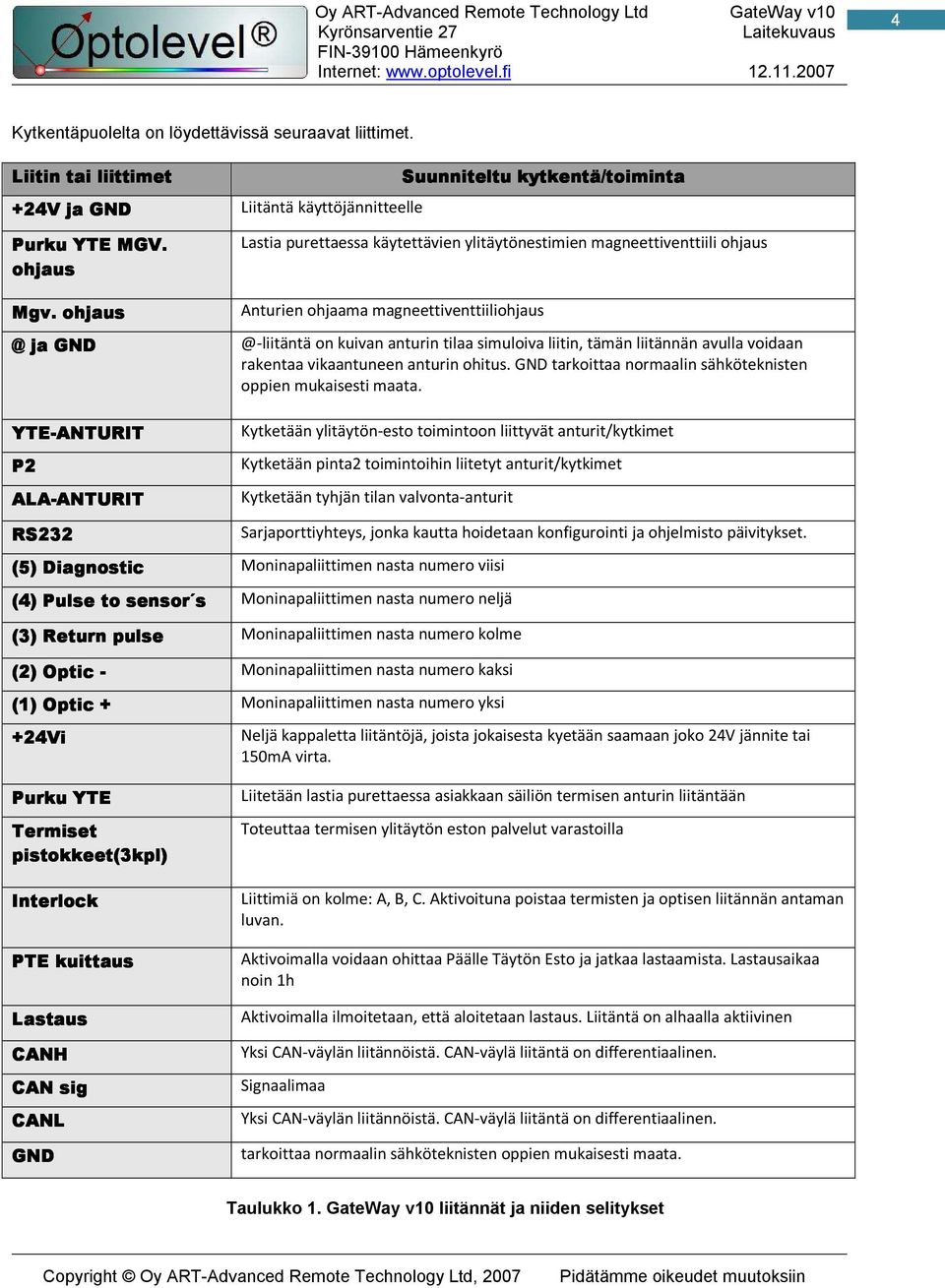

4 4 Kytkentäpuolelta on löydettävissä seuraavat liittimet. Liitin tai liittimet Suunniteltu kytkentä/toiminta +24V ja GND Liitäntä käyttöjännitteelle Purku YTE MGV. Lastia purettaessa käytettävien ylitäytönestimien magneettiventtiili ohjaus ohjaus Mgv. ja GND Anturien ohjaama on kuivan anturin tilaa simuloiva liitin, tämän liitännän avulla voidaan rakentaa vikaantuneen anturin ohitus. GND tarkoittaa normaalin sähköteknisten oppien mukaisesti maata. YTE-ANTURIT P2 ALA-ANTURIT ANTURIT RS232 Kytketään ylitäytön-esto toimintoon liittyvät anturit/kytkimet Kytketään pinta2 toimintoihin liitetyt anturit/kytkimet Kytketään tyhjän tilan valvonta-anturit Sarjaporttiyhteys, jonka kautta hoidetaan konfigurointi ja ohjelmisto päivitykset. (5) Diagnostic Moninapaliittimen nasta numero viisi (4) Pulse to sensor s Moninapaliittimen nasta numero neljä (3) Return pulse Moninapaliittimen nasta numero kolme (2) Optic - Moninapaliittimen nasta numero kaksi (1) Optic + Moninapaliittimen nasta numero yksi +24Vi Neljä kappaletta liitäntöjä, joista jokaisesta kyetään saamaan joko 24V jännite tai 150mA virta. Purku YTE Termiset pistokkeet(3kpl) Interlock PTE kuittaus Lastaus CANH CAN sig CANL GND Liitetään lastia purettaessa asiakkaan säiliön termisen anturin liitäntään Toteuttaa termisen ylitäytön eston palvelut varastoilla Liittimiä on kolme: A, B, C. Aktivoituna poistaa termisten ja optisen liitännän antaman luvan. Aktivoimalla voidaan ohittaa Päälle Täytön Esto ja jatkaa lastaamista. Lastausaikaa noin 1h Aktivoimalla ilmoitetaan, että aloitetaan lastaus. Liitäntä on alhaalla aktiivinen Yksi CAN-väylän liitännöistä. CAN-väylä liitäntä on differentiaalinen. Signaalimaa Yksi CAN-väylän liitännöistä. CAN-väylä liitäntä on differentiaalinen. tarkoittaa normaalin sähköteknisten oppien mukaisesti maata. Taulukko 1. GateWay v10 liitännät ja niiden selitykset

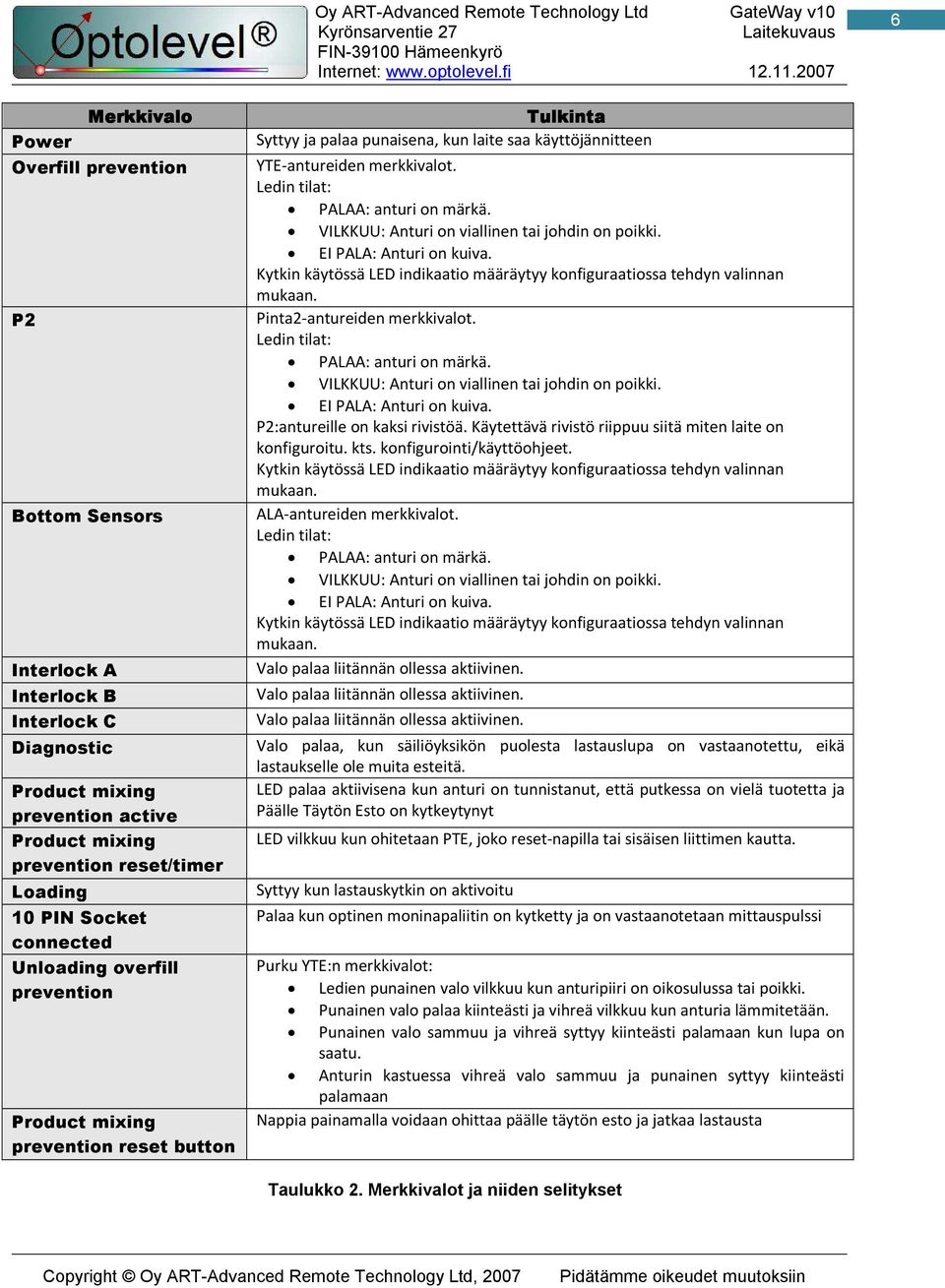

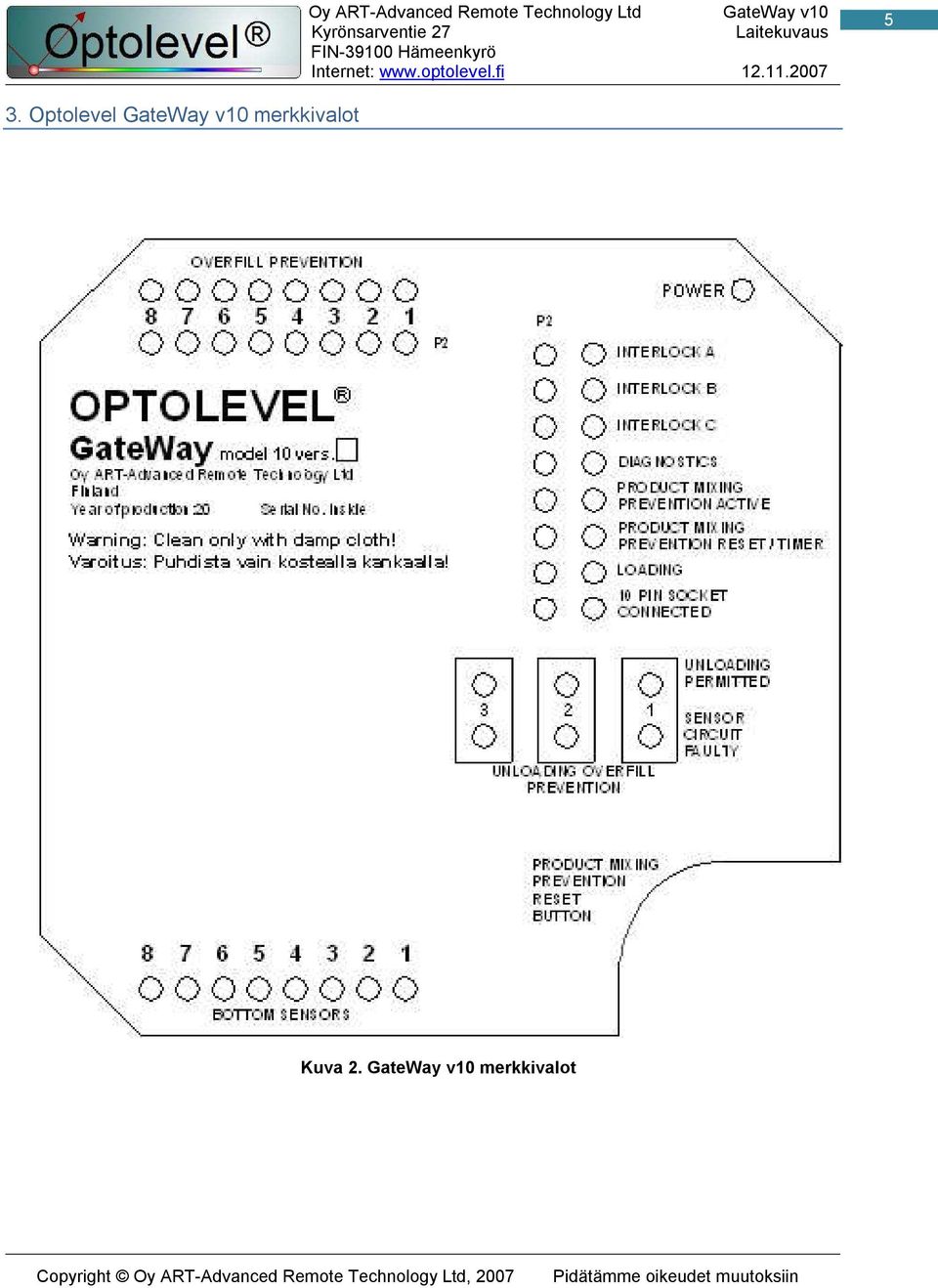

5 5 3. Optolevel GateWay v10 merkkivalot Kuva 2. GateWay v10 merkkivalot
6 6 Power Merkkivalo Overfill prevention P2 Bottom Sensors Interlock A Interlock B Interlock C Diagnostic Product mixing prevention active Product mixing prevention reset/timer Loading 10 PIN Socket connected Unloading overfill prevention Product mixing prevention reset button Tulkinta Syttyy ja palaa punaisena, kun laite saa käyttöjännitteen YTE-antureiden merkkivalot. Ledin tilat: PALAA: anturi on märkä. VILKKUU: Anturi on viallinen tai johdin on poikki. EI PALA: Anturi on kuiva. Kytkin käytössä LED indikaatio määräytyy konfiguraatiossa tehdyn valinnan mukaan. Pinta2-antureiden merkkivalot. Ledin tilat: PALAA: anturi on märkä. VILKKUU: Anturi on viallinen tai johdin on poikki. EI PALA: Anturi on kuiva. P2:antureille on kaksi rivistöä. Käytettävä rivistö riippuu siitä miten laite on konfiguroitu. kts. konfigurointi/käyttöohjeet. Kytkin käytössä LED indikaatio määräytyy konfiguraatiossa tehdyn valinnan mukaan. ALA-antureiden merkkivalot. Ledin tilat: PALAA: anturi on märkä. VILKKUU: Anturi on viallinen tai johdin on poikki. EI PALA: Anturi on kuiva. Kytkin käytössä LED indikaatio määräytyy konfiguraatiossa tehdyn valinnan mukaan. Valo palaa liitännän ollessa aktiivinen. Valo palaa liitännän ollessa aktiivinen. Valo palaa liitännän ollessa aktiivinen. Valo palaa, kun säiliöyksikön puolesta lastauslupa on vastaanotettu, eikä lastaukselle ole muita esteitä. LED palaa aktiivisena kun anturi on tunnistanut, että putkessa on vielä tuotetta ja Päälle Täytön Esto on kytkeytynyt LED vilkkuu kun ohitetaan PTE, joko reset-napilla tai sisäisen liittimen kautta. Syttyy kun lastauskytkin on aktivoitu Palaa kun optinen moninapaliitin on kytketty ja on vastaanotetaan mittauspulssi Purku YTE:n merkkivalot: Ledien punainen valo vilkkuu kun anturipiiri on oikosulussa tai poikki. Punainen valo palaa kiinteästi ja vihreä vilkkuu kun anturia lämmitetään. Punainen valo sammuu ja vihreä syttyy kiinteästi palamaan kun lupa on saatu. Anturin kastuessa vihreä valo sammuu ja punainen syttyy kiinteästi palamaan Nappia painamalla voidaan ohittaa päälle täytön esto ja jatkaa lastausta Taulukko 2. Merkkivalot ja niiden selitykset
