1 Liukuovijärjestelmä PLK Asennusohje

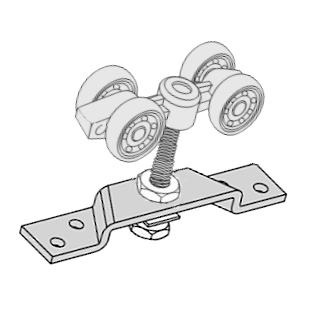

2 Liukuovijärjestelmä PLK on tarkoitettu sisäkäyttöön ja kevyiden liukuvien väliovien ripustukseen. Järjestelmän avulla voidaan korvata levystä tai puusta valmistetut liukuovien kannatin/etulevy -rakennelmat. Liukuovijärjestelmä on suunniteltu maks. 40 mm ovipaksuuksille ja maks. 80 kg ovipainolle sekä siten, että lattian rajassa oleva jalkalista mahtuu liukuvan oven ja seinän väliin. Seinäkiskon kiinnitysalustan/seinäpinnan tulee olla suora ja tasainen sekä riittävän vahva. Kipsilevyseinään kiinnitettäessä tulee seinäpinnan taustalla olla seinäkiskon pituudelta vahvike esim. lauta tai vaneri, johon kiskon saa ruuvattua tukevasti kiinni. Lue asennusohjeet ennen asentamista ja seuraa ohjeita tuotteen tarkoituksenmukaisen toiminnan varmistamiseksi. 1. Liukuovijärjestelmän osat Seinäkisko - Maks. Pituus 4700 mm - Pintakäsittelemätöntä alumiinia - Kiinnitysreiät noin cm välein (riippuen kiskon pituudesta) - Kiinnitysreikien halkaisija Ø 6,3 mm Etulevy - Maks. Pituus 4700 mm - Polttomaalattua alumiinia, valkoinen, sävy RAL 9016 Pyörästösarja - Pyörästö 2 kpl, kantavuus 80 kg - Ripustushela 2 kpl - Stoppari 2 kpl - Alaohjain 1 kpl Päätylevy - Polttomaalattua alumiinia, valkoinen, sävy RAL 9016

3 2. Liukuovijärjestelmän mitat

4 3. Seinäkiskon asennus Seinäkiskon kiinnityspinnan tulee olla suora, tasainen ja riittävän vahva Mitoita seinäkiskon korko edellisellä sivulla olevan mitoituskuvan mukaisesti: Seinäkiskon kokonaiskorkeus = Ovilevyn korkeus H + 75 mm Tarkasta, että kisko on suorassa. Kiinnitä kisko paikoilleen ruuveilla. Tarvittaessa kiskon kiinnitystä voidaan vahvistaa ruuveilla myös kiskon alaosasta Kipsilevyseinään kiinnitettäessä taustalla tulee olla vahvike (vaneri tai lauta) 4. Pyörästöjen asennus Kierrä pyörästön pultteja siten, että pultin yläpää on pyörästön rungon tasalla. Aseta pyörästöt ja pyörästöjen stopparit seinäkiskoon. Älä vielä kiristä stoppareita. 5. Ripustushelojen asennus Kiinnitä ripustushelat oveen ruuveilla mm mm

5 6. Ovilevyn ripustus Kierrä pyörästön pultin lukitusmuttereita hieman auki, jotta voit ripustaa oven pultteihin. Pultissa olevan aluslevyn tulee jäädä ripustushelan alapuolelle. Ripusta ovi pyörästön pultteihin. Lukitusmutteri Aluslevy (neliön muotoinen) 7. Alaohjaimen asennus Liu'uta ovea ääriasentoihin (auki-kiinni) ja merkitse alaohjaimen paikka lattiaan. Kun merkitset alaohjaimen paikkaa varmista, että ovi on suorassa ja alaohjain pysyy liuku-urassa oven ollessa ääriasennoissaan.

6 Kun olet määrittänyt ja merkinnyt alaohjaimen paikan, kiinnitä alaohjain lattiaan ruuveilla. Huolehdi, että alaohjain on suorassa ja tulee keskelle ovessa olevaa liuku-uraa. Ovessa olevan liuku-uran tulee olla hieman alaohjainta leveämpi, jolloin ovi pääsee liukumaan esteettä. 8. Ovilevyn korkeuden säätö Säädä ripustushelojen alapuolella olevista muttereista ovilevy suoraan. Ovilevyn korkeuden säätöalue on noin +/- 5 mm ylös- tai alaspäin. Varmista ovilevyn suoruus vesivaa'alla. Tarkasta, että ovi pääsee liukumaan esteettä ääriasennosta toiseen (auki-kiinni). 10 mm

7 Kun oven korkeuden säätö on tehty, lukitse pyörästöjen pultit paikoilleen kääntämällä ripustushelan yläpuolella oleva lukitusruuvi kiinni. Huolehdi, että lukitusruuvi tulee kunnolla kiinni. 13 mm 9. Stoppareiden säätö Liu'uta ovilevy ääriasentoihin (auki ja kiinni) ja merkitse päätystoppareiden paikat oven aukija kiinni-asennoissa. Kiristä stopparit ruuvaamalla. Huolehdi, että stopparit tulevat kunnolla kiinni. Tarkasta oven toiminta liu'uttamalla ovea ääriasennosta toiseen (auki-kiinni). 10. Etulevyn asennus Työnnä etulevy seinäkiskossa olevaan hahloon ja lukitse etulevy paikoilleen kts. seuraava sivu

8 Etulevy lukitaan paikoilleen pidikeruuveilla. Pidä etulevy painettuna seinäkiskossa olevaan hahloon. Poraa seinäkiskon ja etulevyn läpi reiät pidikeruuveille. Kiinnitä pidikeruuvit. Pidikeruuvit asennetaan seinäkiskon/etulevyn päihin (noin 5 10 cm etäisyydelle päädystä) ja siten, että ruuvit jäävät liukupyörästöjen pysäyttimien (stoppareiden) taakse kiskon päätyyn. Etulevyn kunnollisen kiinnityksen varmistamiseksi suosittelemme pidikeruuvien asentamista kiskojärjestelmän molempiin päihin. 3,5 mm x 16 mm Ø 3 mm 11. Päätylevyjen asennus Asenna päätylevyt paikoilleen ruuvaamalla. 3 mm x 10 mm Asennuksen päätteeksi tarkista oven toiminta ja varmista, että etulevy on lukittuna paikoilleen
