1 Asetusaikojen minimointi NCkoodin simuloinnilla Pauli Manninen

2 , vuodesta 1992 Ratkaisut NC-ohjelmointiin, NC-simulointiin, DNC-liitännät, NC-ohjelmoinnin automatisointi Palvelut NC-ohjelmointi, menetelmäsuunnittelu, NC-ohjausten makrot, mittauskierrot ja koodimuunnokset

3 , ohjelmat NC-ohjelmointi NC-simulointi DNC-liitännät

4 , palvelut Kari Kuutela, Kuopio CAM-toimittajana yli 20 vuoden ajan, postprosessorit Ari Pulkkinen, Siilinjärvi NC-ohjelmointi, solidmallinnus Pauli Manninen, Hämeenlinna NC-ohjelmointi, menetelmäsuunnitelu, makrot

Siilinjärvi NC-ohjelmointi, solidmallinnus Pauli

5 CGTech Ltd, Vericut-toimittaja Johtava NC-simulaatio- ja verifiointitoimittaja NC-ammattilaisia Pääkonttori Kalifornia, maailmanlaajuinen konttori- ja toimittajaverkko Perustettu 1988 Kehitystyö USA, UK

6 Luento perustuu CGTech'in ja :n kokemuksiin NCohjelmien simuloinnista Mihin nykyaikainen NCsimulaatio pystyy? Mitä maksaa? Kysymykset sallittu!

7 Mistä asetusaika muodostuu? Monimutkainen prosessi Toisistaan johtuvia asioita

8 Valmistusprosessi Kappalekiinnitys Työkalu Materiaali NC-koneen huolto Tärmäykset kiinnittimiin Kiinnittimien vaihdot Väärin suunnitellut kiinnittimet Rikkoutuneet terät ja palat Vioittuneet pitimet Työkalujen ylim. kuluminen Liian pitkät tai lyhyet työkalut Testikappaleiden materiaalikulut Susikappaleet Myöhästymiset Väärä raaka-ainemitoitus Työstökoneen törmäysten korjaukset Virhetilanteiden selvitys Liian lyhyet liikepituudet koneessa Virheelliset työkalu-offsetit NC-ohjelmointi KONEISTUS (Asetusajat, testiajot) Jäysteenpoisto Laaduntarkkailu Useita testiajoja ja kappaleita Kiinnitysvirheet NC-testaus ohjauksessa NC-ohjelmoijat testaamassa ohjelmia Koneistaja säätää syöttöjä Väärä pinnanlaatu Uudelleenkoneistus Liian hyvät kappaleet Hidas jäysteenpoisto Kappale ei mittojen mukainen Myöhästyneet toimitukset Väärä tarkastustapa Paljon susi kappaleita

kuluminen Liian pitkät tai lyhyet työkalut Testikappaleiden materiaalikulut Susikappaleet Myöhästymiset Väärä raaka-ainemitoitus Työstökoneen törmäysten korjaukset Virhetilanteiden selvitys Liian

9 Kappaleenkiinnitys Työkalu Materiaali NC-koneen huolto NC-ohjelmointi Koneistus (Asetusajat, testiajot) Jäysteenpoisto Laaduntarkkailu

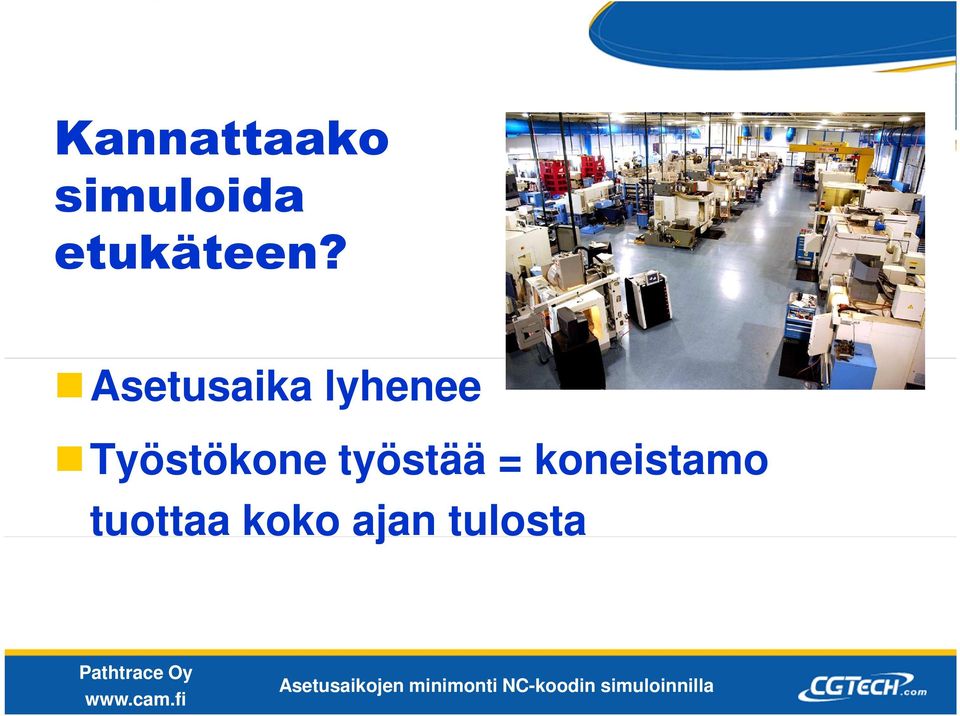

10 Kannattaako simuloida etukäteen? Asetusaika lyhenee Työstökone työstää = koneistamo tuottaa koko ajan tulosta

11 Kannattaako simuloida etukäteen? Törmäystarkastelu PC:llä Turvallinen työstö = Tyytyväiset koneistajat

12 Kannattaako simuloida etukäteen? Ei enää konerikkoa torstaina, kun toimitus piti olla perjantaina Virheetön työstö = Ylläpidä asiakassuhteet varmoilla toimituksilla

13 Kannattaako simuloida etukäteen? Virheetön työstö = materiaali-säästöt Virheetön työstö = pitävät toimitusajat

14 Demonstraatio1: Simuloidaan aitoa NC-koodia Törmäysraportit NC-koodin testaus rivi kerrallaan

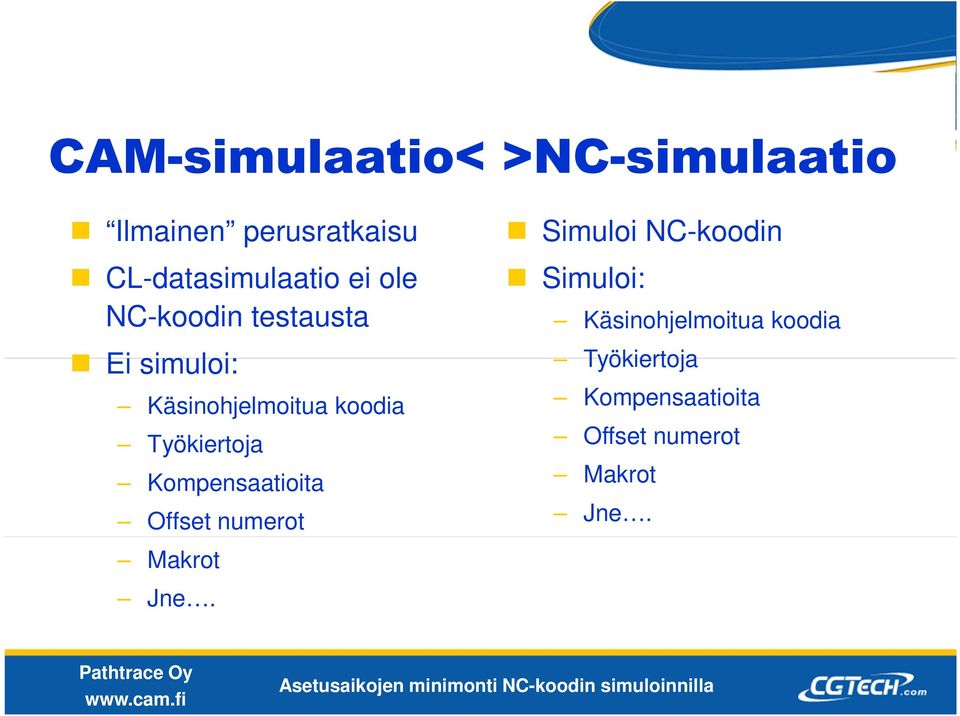

15 CAM-simulaatio< >NC-simulaatio Ilmainen perusratkaisu CL-datasimulaatio ei ole NC-koodin testausta Ei simuloi: Käsinohjelmoitua koodia Työkiertoja Kompensaatioita Offset numerot Simuloi NC-koodin Simuloi: Käsinohjelmoitua koodia Työkiertoja Kompensaatioita Offset numerot Makrot Jne. Makrot Jne.

Työkiertoja Kompensaatioita Offset numerot Simuloi NC-koodin Simuloi:

16 CAM-simulaatio< >NC-simulaatio Tuloksena yleensä epätarkka Polymalli Polymallin koko kasvaa helposti niin suureksi, että simulaatio kuolee Tuloksena NC-koodiin perustuva piirteellinen kevyt CAD-malli Mallin koko ei hidasta tarkastusprosessia

että simulaatio kuolee Tuloksena NC-koodiin perustuva

17 NC-simulaattorin ominaisuuksia Työstöradan näyttö Toistaa aiemmin ajetun koodin rivittäin Virheiden korjaus Virheellisen NC-koodirivin nopea löytyminen Virheet, NC-koodi ja CAD-malli yhdessä ikkunassa. Helppo editointi

korjaus Virheellisen NC-koodirivin nopea löytyminen

18 NC-simulaattorin ominaisuuksia Tool manager, työkalukirjasto Terien määrittely Erikoisterien muodot Mittapäiden luonti Geometrian luku STL & DXF, STEP Kulma-työkalut

19 NC-simulaattorin ominaisuuksia Raportit Tallentaa työstöarvot Leikkuuvaiheet Kiinnittimien paikat Käyttäjän määrittelemät mallilomakkeet HTML tai PDF tulostus

20 NC-simulaattorin ominaisuuksia Raportit (jatkoa) Poimii työkalutiedot Työkalukuvat Vaiheajat Työkalun kiinnitysmitat Käyttäjän määrittelemät mallilomakkeet HTML tai PDF tulostus

21 NC-simulaattorin ominaisuuksia Mittapöytäkirja Mittapöytäkirjan luonti Vähemmän virheitä, koska mitat työstetystä mallista Selvät ja havainnolliset ohjeet mittauksille Käyttäjän määrittelemät lomakkeet

22 NC-simulaattorin ominaisuuksia Auto-Diff Vertaa työstöä ja alkuperäistä CAD-mallia Koukkaus Jäännösmateriaali Tarkastaa koukkaukset ja jäännösmateriaalin Raportit

23 NC-simulaattorin ominaisuuksia Mittapäät Simuloi mittausoperaatiot Työkalun ja kappaleen offsetarvojen asetus Mittausoperaatio perustuu työstetyn kappaleen mittoihin

24 NC-simulaattorin ominaisuuksia CAD-mallin tulostus Tulostaa mallin kevyenä CAD-mallina CAD-kappale vanhoista NCohjelmista Useita tulostusformaatteja

25 NC-simulaattorin ominaisuuksia CAD-käyttöliittymät Pro/E UG Catia V4 Catia V5 WorkNC EdgeCAM MasterCam Walter TDM CAD/CAM data suoraan simulointiin!

26 NC-simulaattorin ominaisuuksia Työstökone-simulointi Simuloi koneen ja ohjauksen toiminnat Törmäystarkastelu koneenosien välillä Poistaa kalliit törmäykset

27 NC-simulaattorin ominaisuuksia Työstökone-simulointi (jatkoa) Erikoiskoodien määrittely, makrot jne. Konemallin luonti? Kuka rakentaa koneen määrittelysi mukaisesti?

28 NC-simulaattorin ominaisuuksia Työstökone-simulointi (jatkoa) Tuki Monikanavaohjelmoinnille, synkronointi Samanaikainen työstö eri kanavilla Rajoittamaton määrä akseleita

29 NC-simuloinnin kustannukset Hankintakustannukset Ohjelmisto, koulutukset, postprosessorit Käyttöönottokustannukset Työkalukirjasto, kappalekiinnittimet Käyttökustannukset Yleensä NC-ohjelmoija. Myös NC-koneistaja Ylläpito Lisenssien vuosimaksut

30 NC-simuloinnin kustannukset

31 Demonstraatio2: CAM-ohjelman hyödyntäminen simuloinnin perusasetuksessa NC-koodi, kappale, kiinnittimet, työkalutiedot suoraan CAM-ohjelmasta

32 Kysymyksiä?

33 Ei minulla ole aikaa myyntimiehille. Minulla on taistelu taisteltavana.
