Käyttöohje. Kosketukseton tehonsyöttöjärjestelmä Pick-upit MOVITRANS THM10C / THM10E GC Julkaisuajankohta 07/ / FI

Transkriptio

1 Vaihdemoottorit \ Teollisuusvaihteet \ Käyttötekniikan elektroniikka \ Käyttötekniikan automaatio \ Palvelut Kosketukseton tehonsyöttöjärjestelmä Pick-upit MOVITRANS THM10C / THM10E GC Julkaisuajankohta 07/ / FI Käyttöohje

2 SEW-EURODRIVE Driving the world

3 Sisällysluettelo 1 Tärkeitä ohjeita Turvaohjeet Asennus Tyyppimerkintä, tyyppikilvet ja toimitussisältö MOVITRANS THM10C -laitteen rakenne MOVITRANS THM10E -laitteen rakenne ja asennusohjeita, MOVITRANS THM10C MOVITRANS THM10E kokoonpano- ja asennusohjeet MOVITRANS THM10C liitäntäkaavio MOVITRANS THM10E liitäntäkaavio Tekniset tiedot MOVITRANS THM10C yleiset tekniset tiedot Linjakaapeleiden tekniset tiedot MOVITRANS THM10C laitetiedot MOVITRANS THM10C mittapiirros MOVITRANS THM10E yleiset tekniset tiedot Linjakaapeleiden tekniset tiedot MOVITRANS THM10E laitetiedot MOVITRANS THM10E mittapiirros Muutosindeksi Muutokset edeltävään versioon verrattuna Hakemisto Käyttöohje Pick-upit MOVITRANS THM10C / THM10E 3

4 1 Tärkeitä ohjeita Käyttöohje 1 Tärkeitä ohjeita Symbolien selitykset turvaohjeiden ja varoitusten osalta Tässä dokumentissa annettuja turvaohjeita ja varoituksia tulee ehdottomasti noudattaa! Uhkaava vaara. Mahdolliset seuraukset: hengen menetys tai vakava loukkaantuminen. Vaarallinen tilanne. Mahdolliset seuraukset: lievä tai vähäinen loukkaantuminen. Vahingollinen tilanne. Mahdolliset seuraukset: laite- tai ympäristövahingot. Käyttöohjeita ja hyödyllistä tietoa. Käyttöohjeen noudattaminen on edellytyksenä sille, että laite toimii häiriöittä ja mahdolliset takuuvaatimukset voidaan täyttää. Lue sen vuoksi käyttöohjeet ennen kuin käytät laitetta! Käyttöohjeessa on huollon kannalta tärkeitä ohjeita; säilytä sitä siksi laitteen läheisyydessä. Määräystenmukainen käyttö Pick-upit (siirtopäät)movitrans THM10C ja THM10E ovat kosketuksettomiin sähköenergian syöttöjärjestelmiin tarkoitettuja laitteita teollisuus- ja ammattikäyttöön. MOVITRANS THM10C- ja THM10E- laitteita saa käyttää vain niille tarkoitettujen ja soveltuvien liikkuvien muuntimien, esim. MOVITRANS TPM12B yhteydessä. Pick-upit MOVITRANS THM10C ja THM10E ovat kosketuksettomien MOVITRANS -energiansyöttölaitteiden liikkuvien muuntimien varusteiksi tarkoitettuja laitteita. Kaikkia teknisissä tiedoissa annettuja raja-arvoja ja asennuspaikan sallittuja olosuhteita koskevia ohjeita on ehdottomasti noudatettava. Laitteistoa ei saa ottaa käyttöön (määräystenmukaisen käytön hyväksyminen), ennen kuin on varmistettu, että se on EMC-direktiivin 89/336/ETY mukainen ja täyttää konedirektiivissä 98/37/ETY lopputuotteelle asetetut vaatimukset (standardia EN tulee noudattaa). Induktiivisella periaatteella toimivia kosketuksettomia laitteistoja työpisteiden läheisyydessä rakennettaessa, käyttöönotettaessa ja käytettäessä on noudatettava BG-määräystä B11 "Sähkömagneettiset kentät". 4 Käyttöohje Pick-upit MOVITRANS THM10C / THM10E

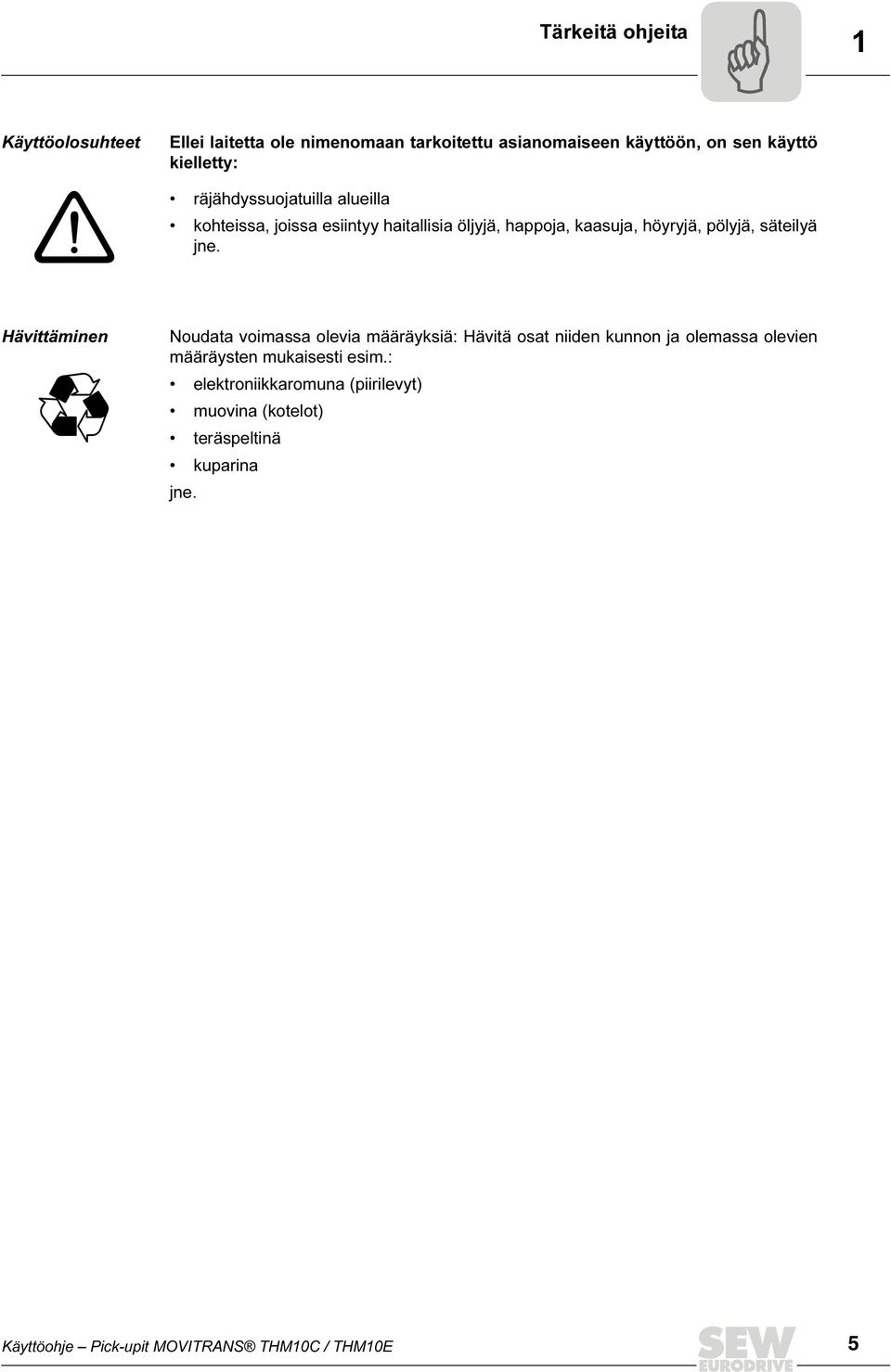

5 Tärkeitä ohjeita 1 Käyttöolosuhteet Ellei laitetta ole nimenomaan tarkoitettu asianomaiseen käyttöön, on sen käyttö kielletty: räjähdyssuojatuilla alueilla kohteissa, joissa esiintyy haitallisia öljyjä, happoja, kaasuja, höyryjä, pölyjä, säteilyä jne. Hävittäminen Noudata voimassa olevia määräyksiä: Hävitä osat niiden kunnon ja olemassa olevien määräysten mukaisesti esim.: elektroniikkaromuna (piirilevyt) muovina (kotelot) teräspeltinä kuparina jne. Käyttöohje Pick-upit MOVITRANS THM10C / THM10E 5

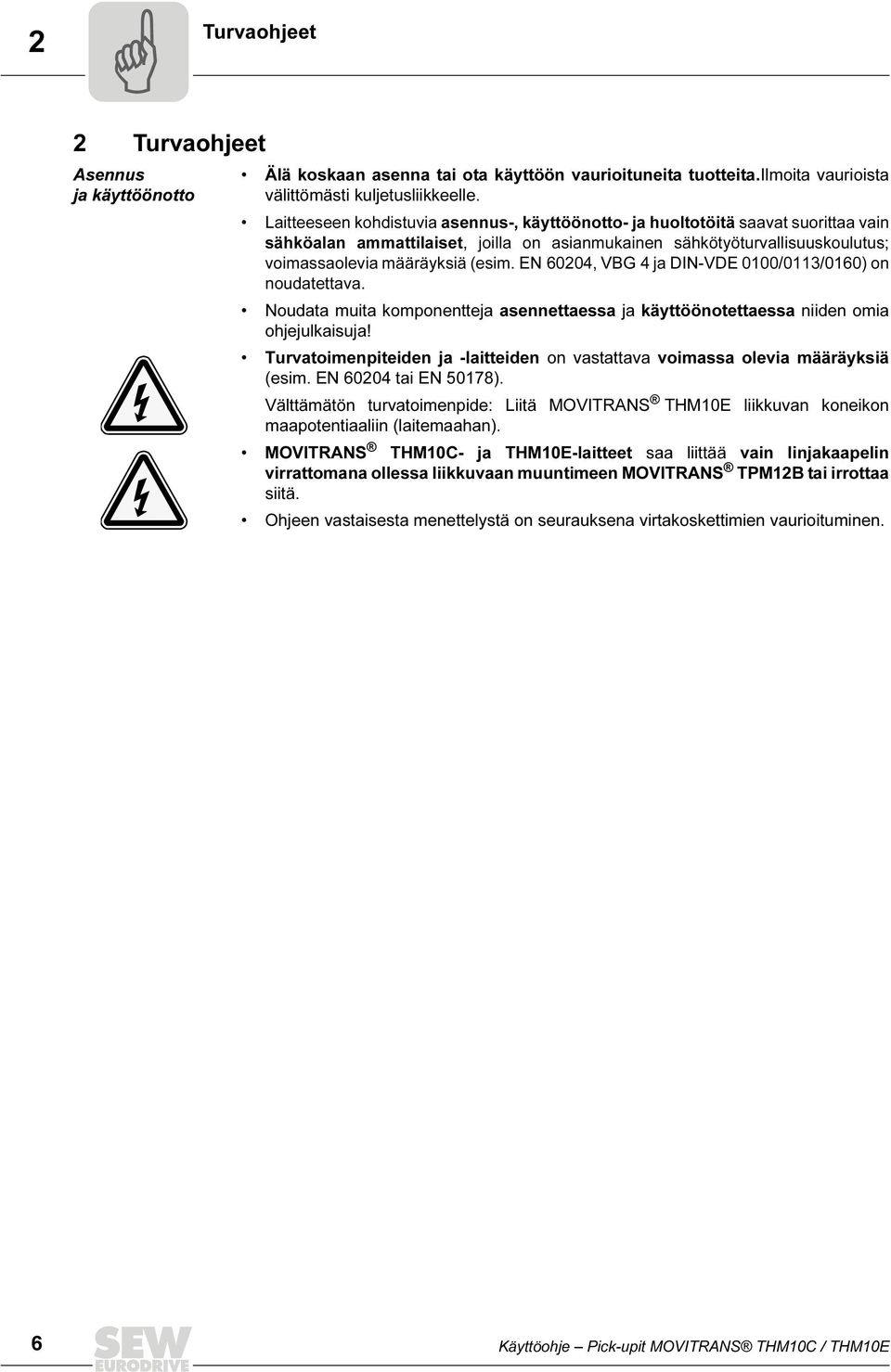

6 2 Turvaohjeet 2 Turvaohjeet Asennus ja käyttöönotto Älä koskaan asenna tai ota käyttöön vaurioituneita tuotteita.ilmoita vaurioista välittömästi kuljetusliikkeelle. Laitteeseen kohdistuvia asennus-, käyttöönotto- ja huoltotöitä saavat suorittaa vain sähköalan ammattilaiset, joilla on asianmukainen sähkötyöturvallisuuskoulutus; voimassaolevia määräyksiä (esim. EN 60204, VBG 4 ja DIN-VDE 0100/0113/0160) on noudatettava. Noudata muita komponentteja asennettaessa ja käyttöönotettaessa niiden omia ohjejulkaisuja! Turvatoimenpiteiden ja -laitteiden on vastattava voimassa olevia määräyksiä (esim. EN tai EN 50178). Välttämätön turvatoimenpide: Liitä MOVITRANS THM10E liikkuvan koneikon maapotentiaaliin (laitemaahan). MOVITRANS THM10C- ja THM10E-laitteet saa liittää vain linjakaapelin virrattomana ollessa liikkuvaan muuntimeen MOVITRANS TPM12B tai irrottaa siitä. Ohjeen vastaisesta menettelystä on seurauksena virtakoskettimien vaurioituminen. 6 Käyttöohje Pick-upit MOVITRANS THM10C / THM10E

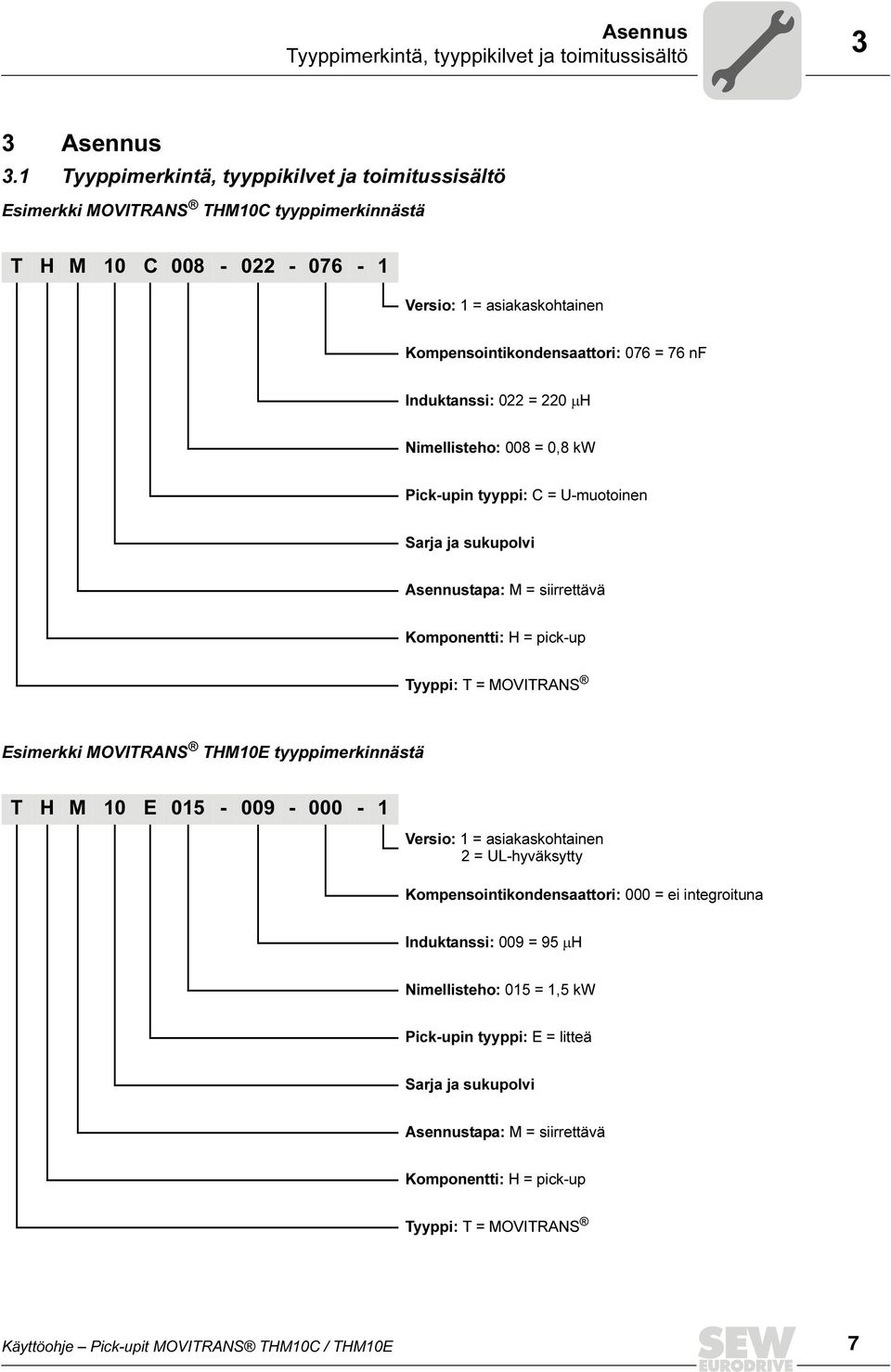

7 Asennus Tyyppimerkintä, tyyppikilvet ja toimitussisältö 3 3 Asennus 3.1 Tyyppimerkintä, tyyppikilvet ja toimitussisältö Esimerkki MOVITRANS THM10C tyyppimerkinnästä T H M 10 C Versio: 1 = asiakaskohtainen Kompensointikondensaattori: 076 = 76 nf Induktanssi: 022 = 220 µh Nimellisteho: 008 = 0,8 kw Pick-upin tyyppi: C = U-muotoinen Sarja ja sukupolvi Asennustapa: M = siirrettävä Komponentti: H = pick-up Tyyppi: T = MOVITRANS Esimerkki MOVITRANS THM10E tyyppimerkinnästä T H M 10 E Versio: 1 = asiakaskohtainen 2 = UL-hyväksytty Kompensointikondensaattori: 000 = ei integroituna Induktanssi: 009 = 95 µh Nimellisteho: 015 = 1,5 kw Pick-upin tyyppi: E = litteä Sarja ja sukupolvi Asennustapa: M = siirrettävä Komponentti: H = pick-up Tyyppi: T = MOVITRANS Käyttöohje Pick-upit MOVITRANS THM10C / THM10E 7

8 3 Asennus Tyyppimerkintä, tyyppikilvet ja toimitussisältö Esimerkki Tyyppikilpi Tyyppikilpi on kiinnitetty laitteen sivuun. Kuva 1: Esimerkki MOVITRANS THM10C tyyppikilvestä 58736AXX LISTED IND. CONT. EQ: 2D06 Kuva 2: Esimerkki MOVITRANS THM10E tyyppikilvestä 55164AXX Toimitussisältö U-muotoinen pick-up MOVITRANS THM10C kiinteästi asennettuine liitäntäkaapeleineen (max. pituus 6 m, pituus ilmoitettava tilattaessa), HAN Q4/2M-urosliittimellä. Litteä pick-up MOVITRANS THM10E kiinteästi asennettuine liitäntäkaapeleineen (max. pituus 6 m, pituus ilmoitettava tilattaessa), HAN Q4/2M-urosliittimellä. 8 Käyttöohje Pick-upit MOVITRANS THM10C / THM10E

9 Asennus MOVITRANS THM10C -laitteen rakenne MOVITRANS THM10C -laitteen rakenne [2] [3] [1] 55931AXX [1] U-muotoinen pick-up [2] Kiinteästi asennettu liitäntäkaapeli (max. pituus 6 m) HANQ4/2M-urosliittimellä, jossa kulmamallinen kaapelin lähtö [3] 4 koko pituudeltaan M6-kierteitettyä holkkia pick-up ien kiinnittämistä varten Käyttöohje Pick-upit MOVITRANS THM10C / THM10E 9

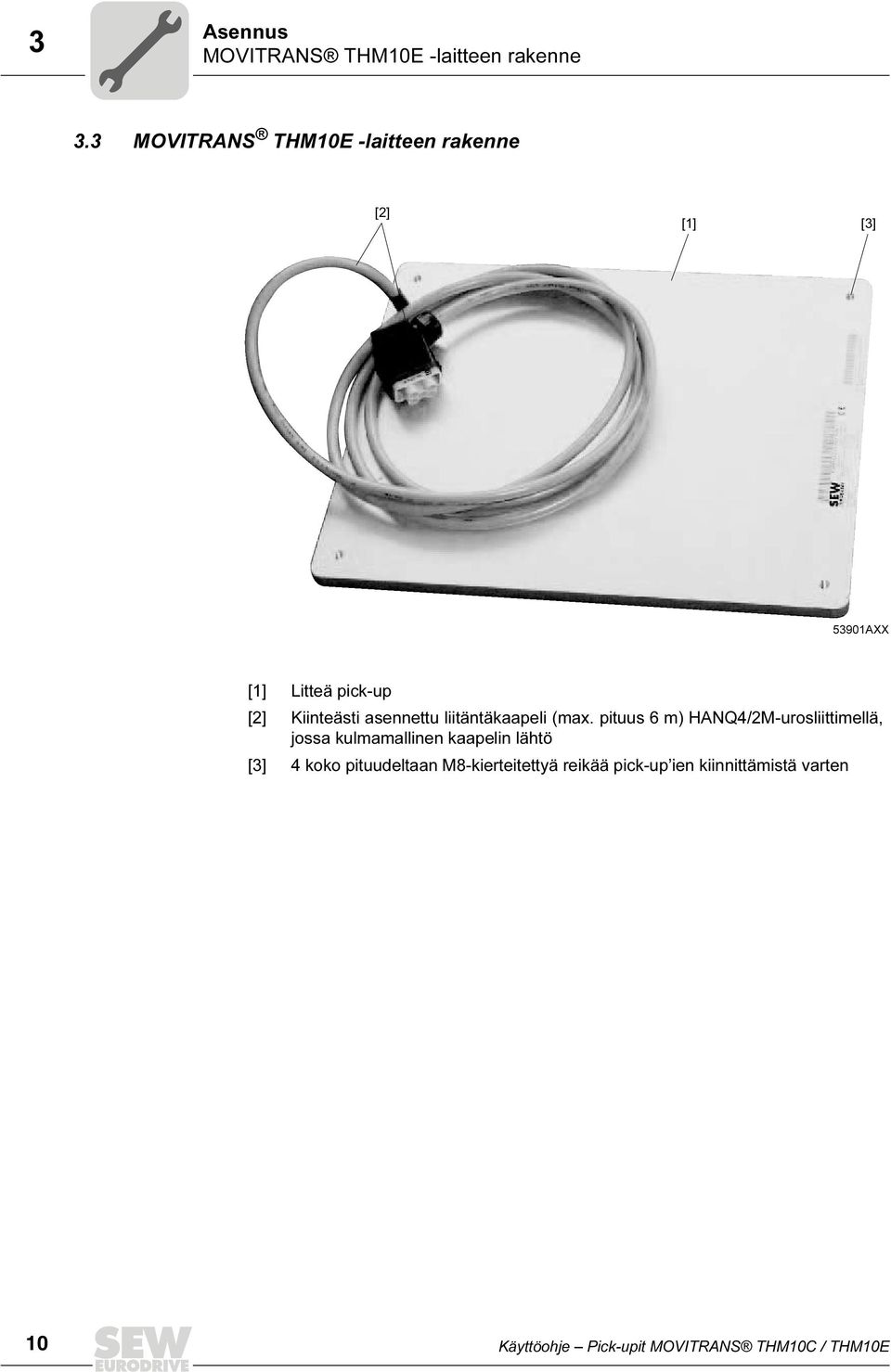

10 3 Asennus MOVITRANS THM10E -laitteen rakenne 3.3 MOVITRANS THM10E -laitteen rakenne [2] [1] [3] 53901AXX [1] Litteä pick-up [2] Kiinteästi asennettu liitäntäkaapeli (max. pituus 6 m) HANQ4/2M-urosliittimellä, jossa kulmamallinen kaapelin lähtö [3] 4 koko pituudeltaan M8-kierteitettyä reikää pick-up ien kiinnittämistä varten 10 Käyttöohje Pick-upit MOVITRANS THM10C / THM10E

11 Asennus - ja asennusohjeita, MOVITRANS THM10C ja asennusohjeita, MOVITRANS THM10C Noudata asennuksessa ehdottomasti turvaohjeita! Asennusohjeita Ota THM10C-pick-up ia asennettaessa huomioon seuraavat seikat: [1] [3] [2] [1] [4] x [b] [b] [5] [5] [b] [b] 55928AXX [1] M6-kiinnitysruuvi [2] Kiinnikelevy [3] Pick-up MOVITRANS THM10C [4] Linjakaapeli (tuleva) MOVITRANS TLS10E [5] Linjakaapeli (lähtevä) MOVITRANS TLS10E [B] Metalliton / ferromagneettisesti neutraali alue Asenna pick-up MOVITRANS THM10C keskitetysti ja yhdensuuntaisesti rinnakkain asennettuun linjakaapeliin nähden. Vältä asennettaessa ehdottomasti pick-upin sivuttais- ja kulmavirheitä. Asenna pick-up siten, ettei mekaanisia jännityksiä pääse muodostumaan. Pick-up ei saa joutua taivutusvoimien alaiseksi. Paras kytkentä saavutetaan, kun linjakaapelin [4] ja pick-upin THM10C [3] välinen etäisyys x = 19 mm. Etäisyyden x muuttuessa pienenevät lähtöjännite ja lähtöteho ( luku "Tekniset tiedot") SEW suosittelee alumiinisten kiinnikepeltien [2] käyttöä. Kiinnikepellit [2] saa kiinnittää vain THM10C yläpuolelle. Kiinnikepeltejä ei saa kiinnittää sivuille. Pidä pick-upin [3] ja linjakaapelin [4] välinen tila aina vapaana metalliesineistä ja -materiaaleista. Linjakaapelin ympärillä (b 5 cm) on oltava metalleista / ferromagneettisista materiaaleista vapaa vyöhyke [b]. Käyttöohje Pick-upit MOVITRANS THM10C / THM10E 11

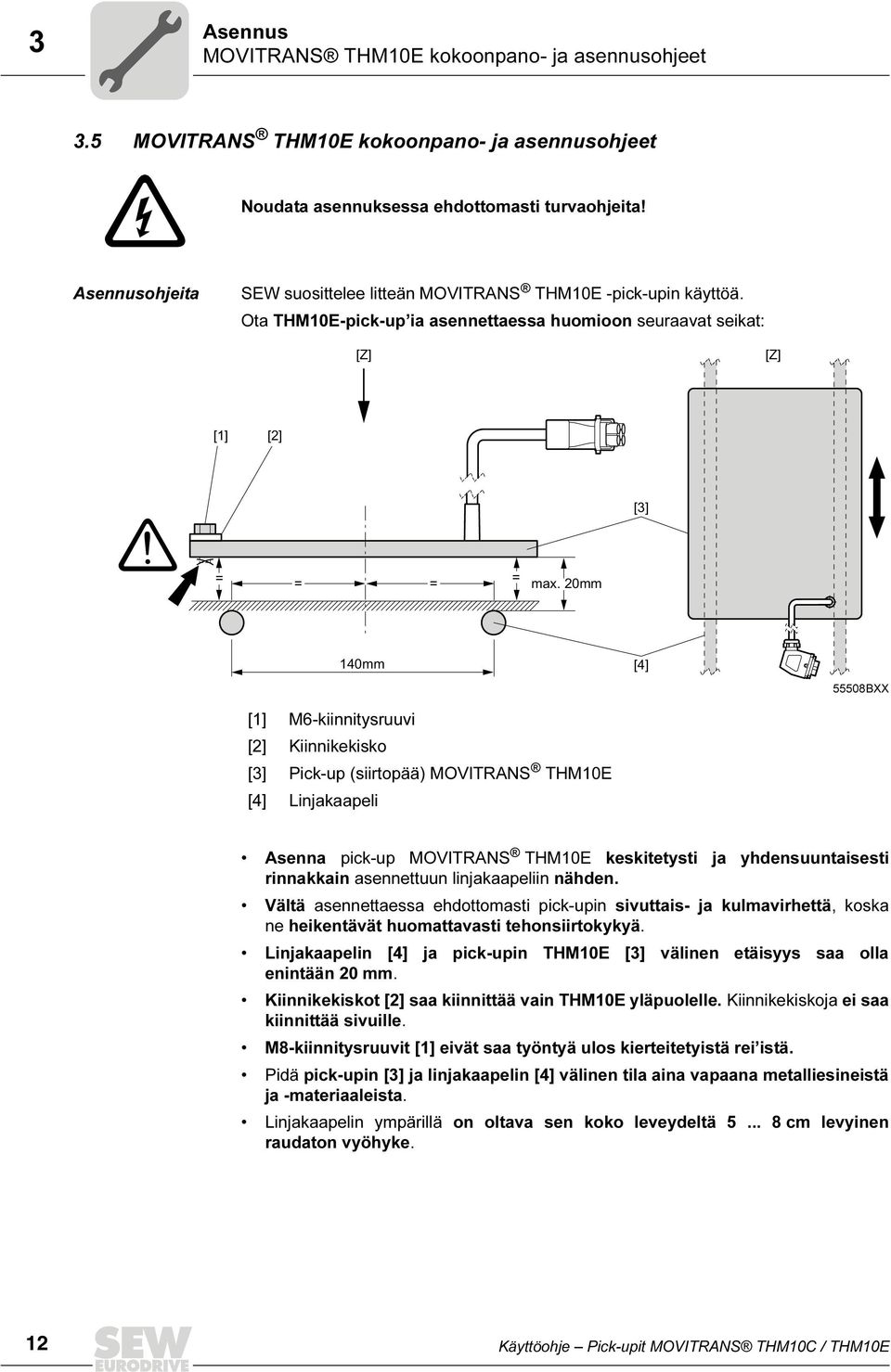

12 3 Asennus MOVITRANS THM10E kokoonpano- ja asennusohjeet 3.5 MOVITRANS THM10E kokoonpano- ja asennusohjeet Noudata asennuksessa ehdottomasti turvaohjeita! Asennusohjeita SEW suosittelee litteän MOVITRANS THM10E -pick-upin käyttöä. Ota THM10E-pick-up ia asennettaessa huomioon seuraavat seikat: [Z] [Z] [1] [2] [3] = = = = max. 20mm 140mm [1] M6-kiinnitysruuvi [2] Kiinnikekisko [3] Pick-up (siirtopää) MOVITRANS THM10E [4] Linjakaapeli [4] 55508BXX Asenna pick-up MOVITRANS THM10E keskitetysti ja yhdensuuntaisesti rinnakkain asennettuun linjakaapeliin nähden. Vältä asennettaessa ehdottomasti pick-upin sivuttais- ja kulmavirhettä, koska ne heikentävät huomattavasti tehonsiirtokykyä. Linjakaapelin [4] ja pick-upin THM10E [3] välinen etäisyys saa olla enintään 20 mm. Kiinnikekiskot [2] saa kiinnittää vain THM10E yläpuolelle. Kiinnikekiskoja ei saa kiinnittää sivuille. M8-kiinnitysruuvit [1] eivät saa työntyä ulos kierteitetyistä rei istä. Pidä pick-upin [3] ja linjakaapelin [4] välinen tila aina vapaana metalliesineistä ja -materiaaleista. Linjakaapelin ympärillä on oltava sen koko leveydeltä cm levyinen raudaton vyöhyke. 12 Käyttöohje Pick-upit MOVITRANS THM10C / THM10E

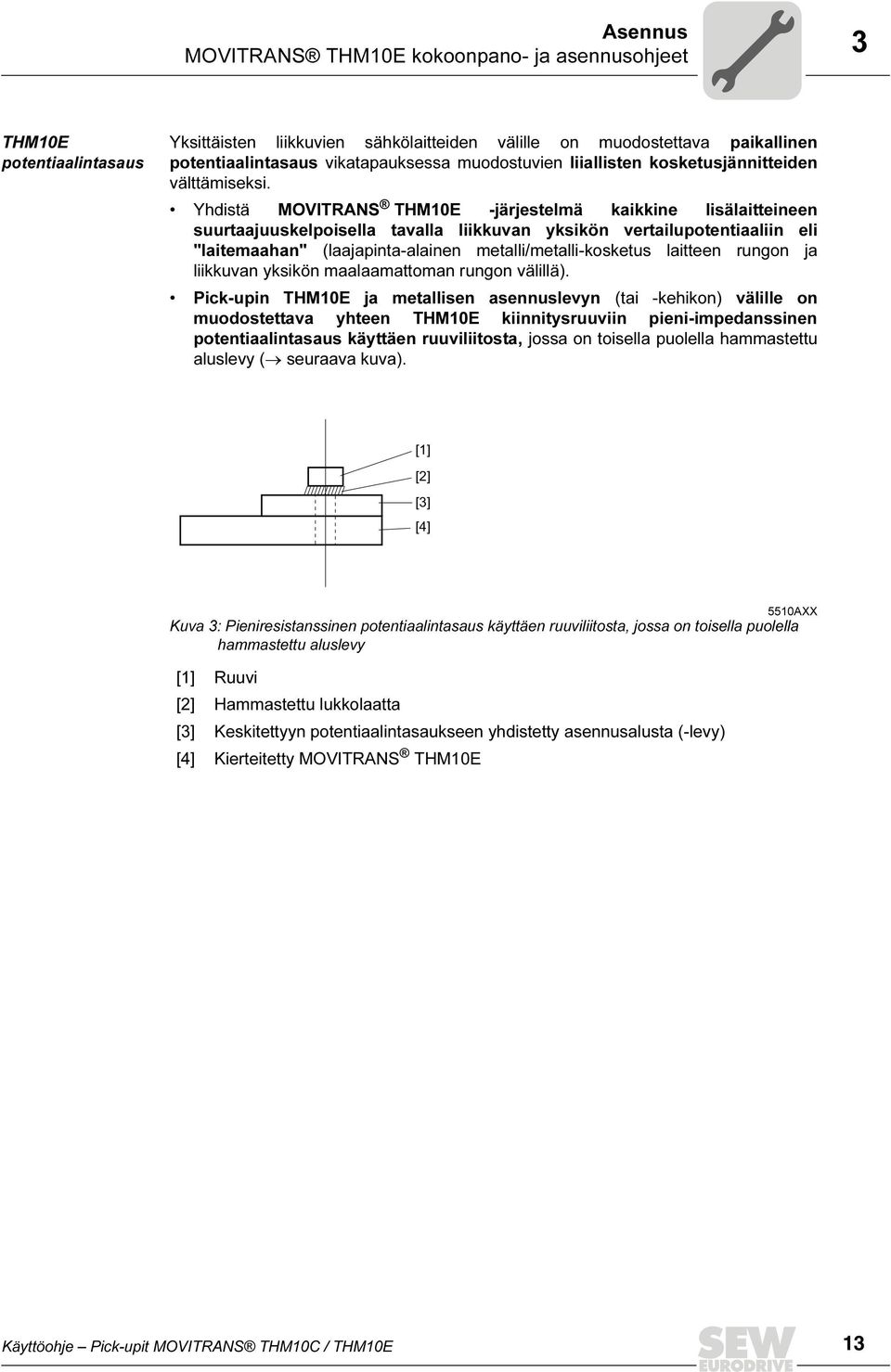

13 Asennus MOVITRANS THM10E kokoonpano- ja asennusohjeet 3 THM10E potentiaalintasaus Yksittäisten liikkuvien sähkölaitteiden välille on muodostettava paikallinen potentiaalintasaus vikatapauksessa muodostuvien liiallisten kosketusjännitteiden välttämiseksi. Yhdistä MOVITRANS THM10E -järjestelmä kaikkine lisälaitteineen suurtaajuuskelpoisella tavalla liikkuvan yksikön vertailupotentiaaliin eli "laitemaahan" (laajapinta-alainen metalli/metalli-kosketus laitteen rungon ja liikkuvan yksikön maalaamattoman rungon välillä). Pick-upin THM10E ja metallisen asennuslevyn (tai -kehikon) välille on muodostettava yhteen THM10E kiinnitysruuviin pieni-impedanssinen potentiaalintasaus käyttäen ruuviliitosta, jossa on toisella puolella hammastettu aluslevy ( seuraava kuva). [1] [2] [3] [4] 5510AXX Kuva 3: Pieniresistanssinen potentiaalintasaus käyttäen ruuviliitosta, jossa on toisella puolella hammastettu aluslevy [1] Ruuvi [2] Hammastettu lukkolaatta [3] Keskitettyyn potentiaalintasaukseen yhdistetty asennusalusta (-levy) [4] Kierteitetty MOVITRANS THM10E Käyttöohje Pick-upit MOVITRANS THM10C / THM10E 13

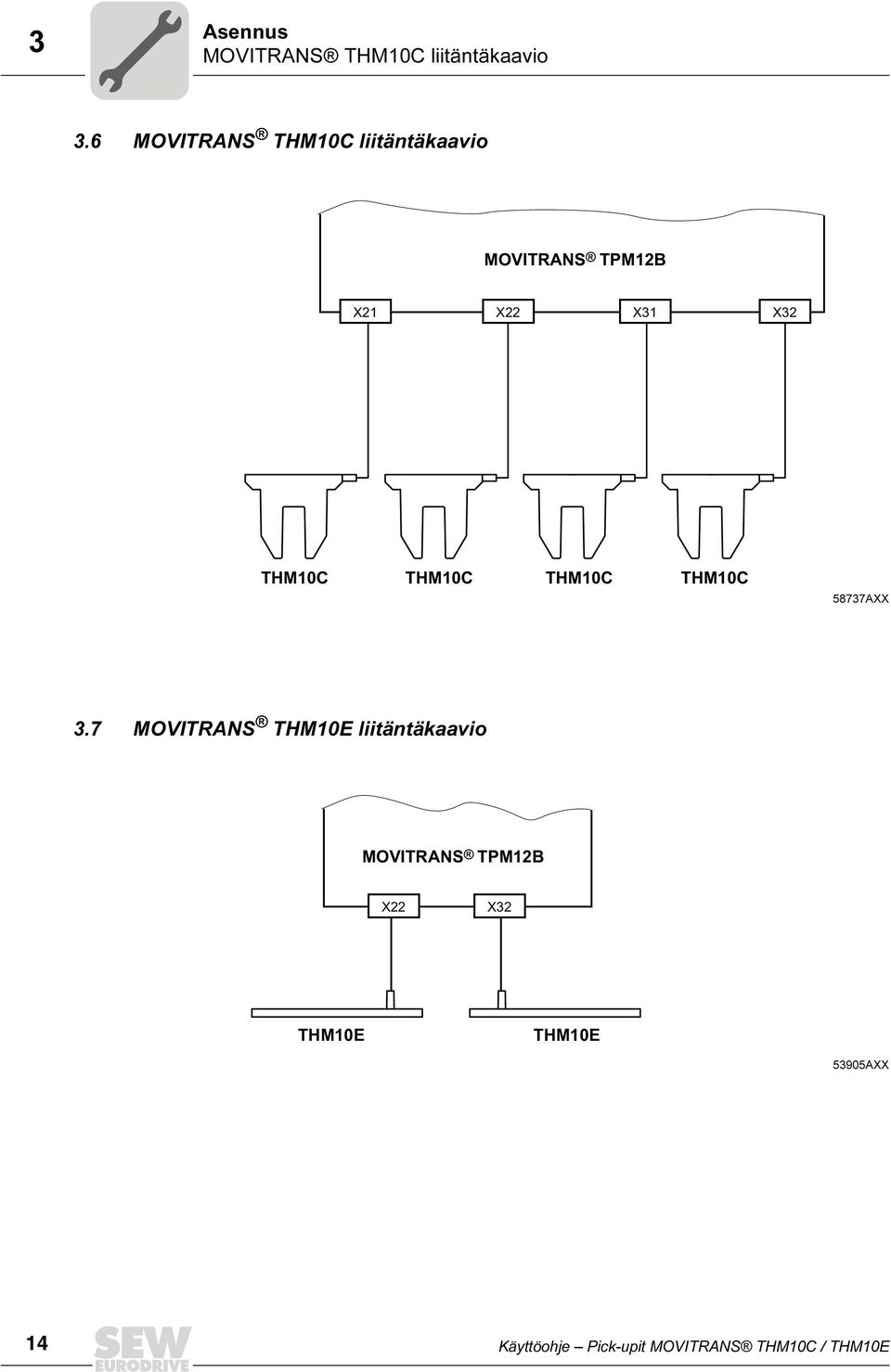

14 3 Asennus MOVITRANS THM10C liitäntäkaavio 3.6 MOVITRANS THM10C liitäntäkaavio MOVITRANS TPM12B X21 X22 X31 X32 THM10C THM10C THM10C THM10C 58737AXX 3.7 MOVITRANS THM10E liitäntäkaavio MOVITRANS TPM12B X22 X32 THM10E THM10E 53905AXX 14 Käyttöohje Pick-upit MOVITRANS THM10C / THM10E

15 Tekniset tiedot MOVITRANS THM10C yleiset tekniset tiedot kva i P f n Hz 4 4 Tekniset tiedot 4.1 MOVITRANS THM10C yleiset tekniset tiedot MOVITRANS THM10C Ympäristölämpötila ϑ 0 C C Ilmastoluokka EN , luokka 3k3 Varastointi- ja kuljetuslämpötila ϑ L 0 C C Kotelointiluokka IP65 Likaantuneisuusluokka 2 standardin IEC (VDE ) mukaan Paino (ilman liitäntäkaapelia) 2,9 kg Suhteellinen ilmankosteus 95 %, kosteuden tiivistyminen ei ole sallittua 4.2 Linjakaapeleiden tekniset tiedot Annetut laitetiedot ( luku "THM10C-laitteen tiedot") koskevat linjakaapeleita, jotka on toteutettu profiililistan sisälle vedettävänä pyörökaapelina. Pyörökaapelimalliset linjakaapelit Nimellisvirta I N AC 60 A Linjakaapelin virran taajuus 25 khz Pick-upin THM10C ja linjakaapelin välinen nimellisetäisyys 19 mm 4.3 MOVITRANS THM10C laitetiedot Pick-up THM10C MOVITRANS THM10C Induktanssi / kapasitanssi 220 µh / 76 nf Max. lähtöjännite U A 550 V AC Syöttökaapelin max. virta AC 16 A Nimellinen lähtöteho P N 800 W 1) Max. häviöteho P V 25 W 1) vrt. kappale "Tehonsiirtokapasiteetti". Käyttöohje Pick-upit MOVITRANS THM10C / THM10E 15

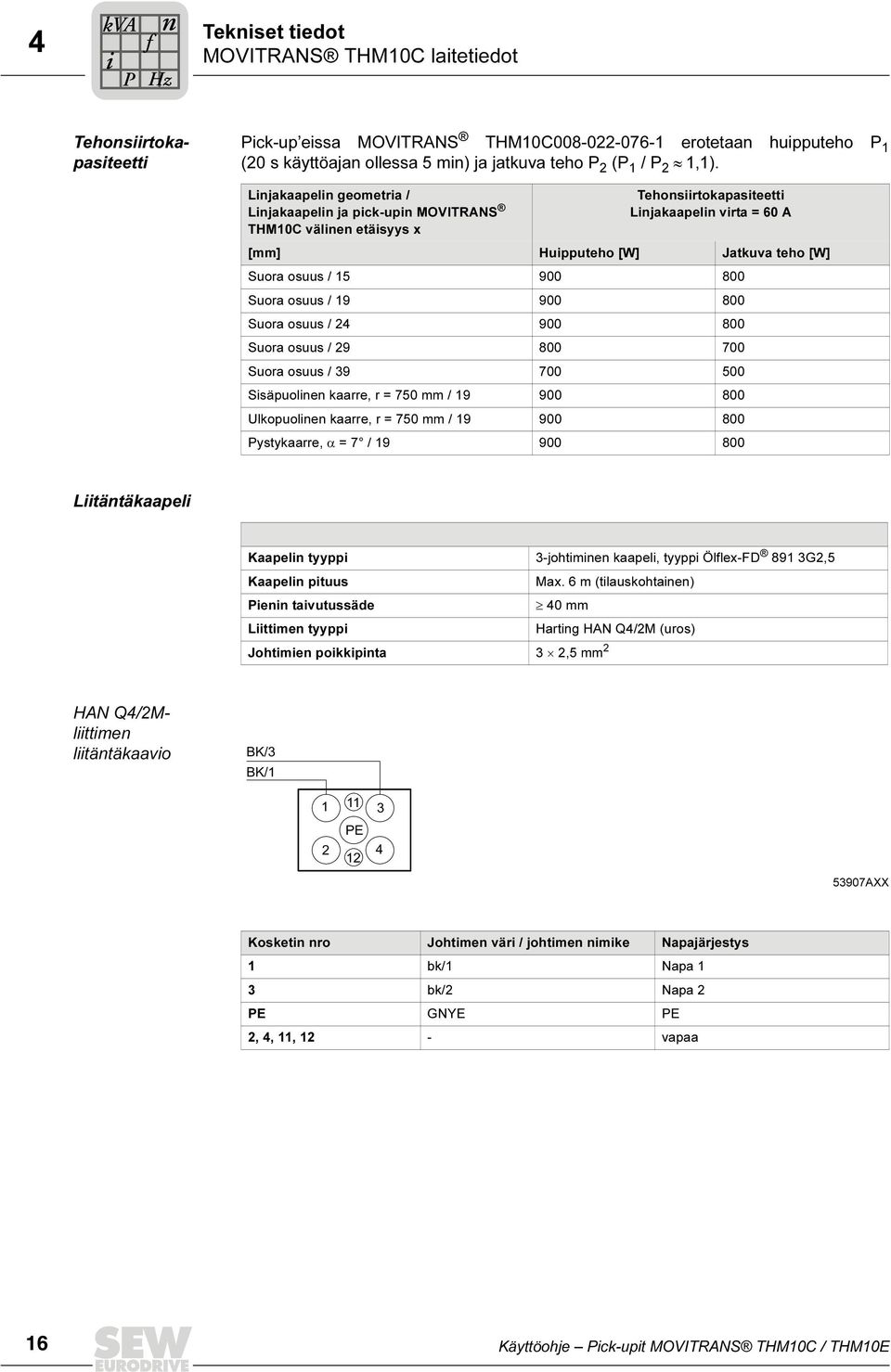

16 4 kva i P f n Hz Tekniset tiedot MOVITRANS THM10C laitetiedot Tehonsiirtokapasiteetti Pick-up eissa MOVITRANS THM10C erotetaan huipputeho P 1 (20 s käyttöajan ollessa 5 min) ja jatkuva teho P 2 (P 1 / P 2 1,1). Linjakaapelin geometria / Linjakaapelin ja pick-upin MOVITRANS THM10C välinen etäisyys x Tehonsiirtokapasiteetti Linjakaapelin virta = 60 A [mm] Huipputeho [W] Jatkuva teho [W] Suora osuus / Suora osuus / Suora osuus / Suora osuus / Suora osuus / Sisäpuolinen kaarre, r = 750 mm / Ulkopuolinen kaarre, r = 750 mm / Pystykaarre, α = 7 / Liitäntäkaapeli Kaapelin tyyppi 3-johtiminen kaapeli, tyyppi Ölflex-FD 891 3G2,5 Kaapelin pituus Max. 6 m (tilauskohtainen) Pienin taivutussäde 40 mm Liittimen tyyppi Harting HAN Q4/2M (uros) Johtimien poikkipinta 3 2,5 mm 2 HAN Q4/2Mliittimen liitäntäkaavio BK/3 BK/ PE AXX Kosketin nro Johtimen väri / johtimen nimike Napajärjestys 1 bk/1 Napa 1 3 bk/2 Napa 2 PE GNYE PE 2, 4, 11, 12 - vapaa 16 Käyttöohje Pick-upit MOVITRANS THM10C / THM10E

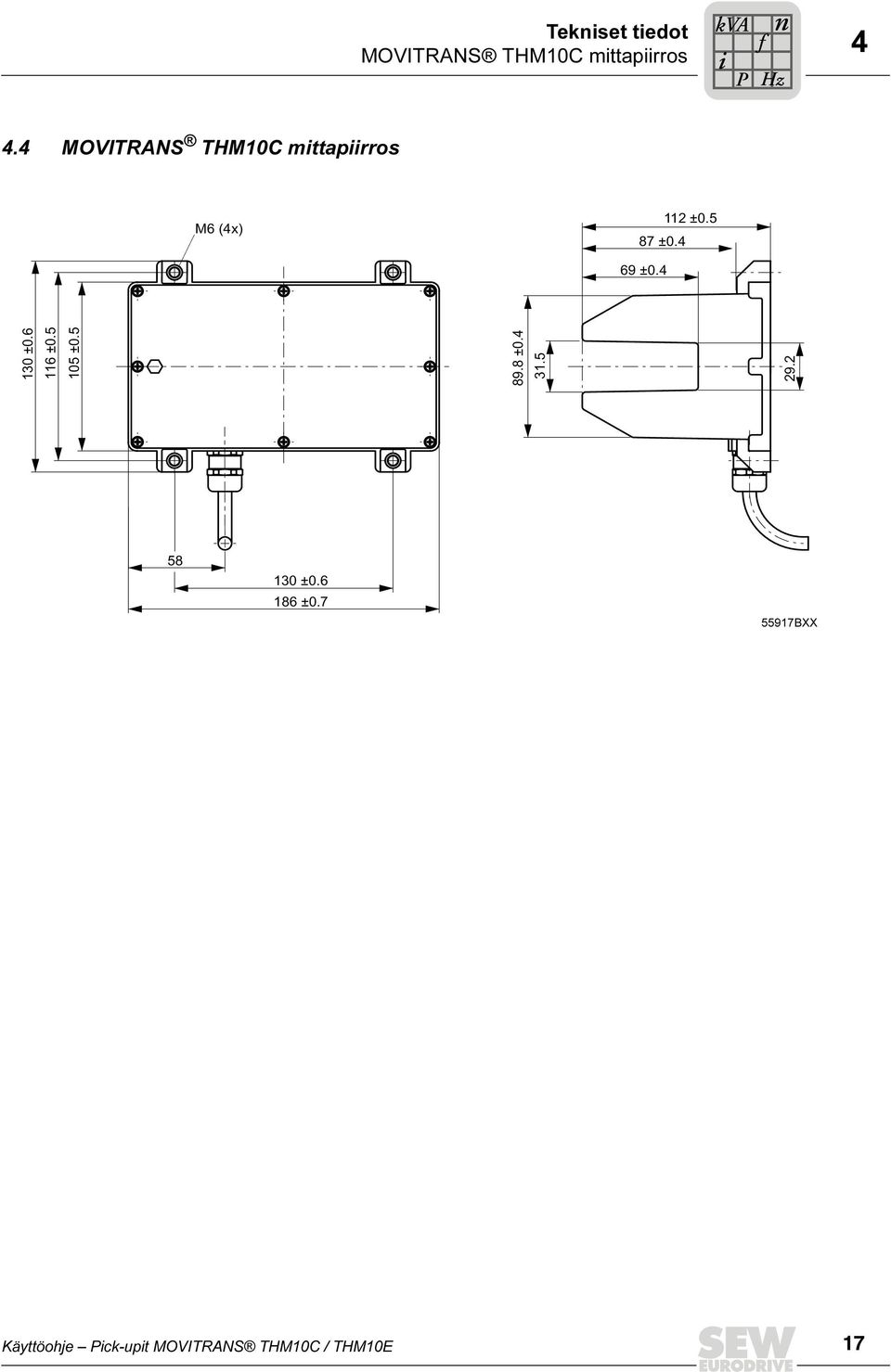

17 Tekniset tiedot MOVITRANS THM10C mittapiirros kva i P f n Hz MOVITRANS THM10C mittapiirros M6 (4x) 87 ± ± ± ± ± ± ± ± ± BXX Käyttöohje Pick-upit MOVITRANS THM10C / THM10E 17

18 4 kva i P f n Hz Tekniset tiedot MOVITRANS THM10E yleiset tekniset tiedot 4.5 MOVITRANS THM10E yleiset tekniset tiedot MOVITRANS THM10E Ympäristölämpötila ϑ 0 C C Ilmastoluokka EN , luokka 3k3 Varastointi- ja kuljetuslämpötila ϑ L 0 C C Kotelointiluokka IP65 Likaantuneisuusluokka 2 standardin IEC (VDE ) mukaan Paino (liitäntäkaapeleineen) 7,2 kg Suhteellinen ilmankosteus 95 %, kosteuden tiivistyminen ei ole sallittua 4.6 Linjakaapeleiden tekniset tiedot Annetut laitetiedot ( luku "THM10E-laitteen tiedot") koskevat linjakaapeleita, jotka on toteutettu lattialle vedettävänä pyörökaapelina. Pyörökaapelimalliset linjakaapelit Nimellisvirta I N AC 85 A Linjakaapelin virran taajuus 25 khz Tulevan ja lähtevän johtimen välinen etäisyys 140 mm Pick-upin THM10E ja linjakaapelin välinen maksimietäisyys 20 mm 4.7 MOVITRANS THM10E laitetiedot Pick-up THM10E MOVITRANS THM10E Induktanssi 95 µh Max. lähtöjännite U A 550 V AC Syöttökaapelin max. virta AC 33 A Nimellinen lähtöteho linjakaapelin virran ollessa 85 A P N 1500 W Nimellinen lähtöteho linjakaapelin virran ollessa 60 A P N 950 W Max. häviöteho P V 60 W Alumiinisen asennusalustan terminen vastus Noin 1 K/W vaaka-asennossa Liitäntäkaapelit Kaapelityyppi ilman UL-hyväksyntää Tyyppi Ölflex-Classic 190 UL-hyväksytty kaapelityyppi 5-johtiminen kaapeli, tyyppi Ölflex-FD 891 5G2,5 Johtimien poikkipinta 5 2,5 mm 2 Kaapelin pituus Liittimen tyyppi Pienin taivutussäde 3,5 m; Max. 6 m (tilauskohtainen) Harting HAN Q4/2M (uros) 60 mm 18 Käyttöohje Pick-upit MOVITRANS THM10C / THM10E

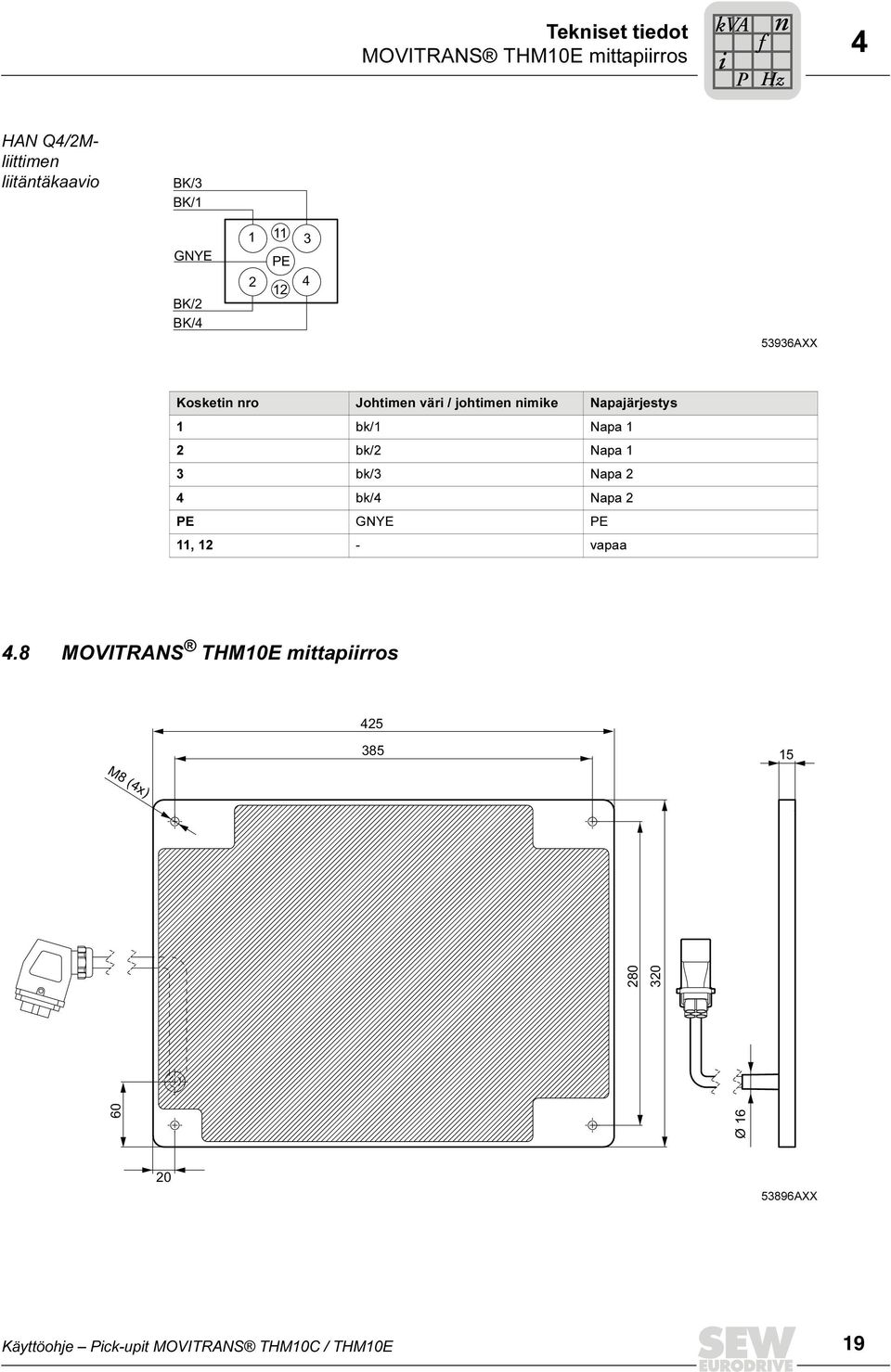

19 M8 (4x) Tekniset tiedot MOVITRANS THM10E mittapiirros kva i P f n Hz 4 HAN Q4/2Mliittimen liitäntäkaavio BK/3 BK/1 GNYE BK/2 BK/ PE AXX Kosketin nro Johtimen väri / johtimen nimike Napajärjestys 1 bk/1 Napa 1 2 bk/2 Napa 1 3 bk/3 Napa 2 4 bk/4 Napa 2 PE GNYE PE 11, 12 - vapaa 4.8 MOVITRANS THM10E mittapiirros Ø AXX Käyttöohje Pick-upit MOVITRANS THM10C / THM10E 19

20 5 Muutosindeksi Muutokset edeltävään versioon verrattuna 5 Muutosindeksi 5.1 Muutokset edeltävään versioon verrattuna Seuraavassa on lueteltu muutokset verrattuna julkaisuun 06/2005, tuotenumero (FI). Uusina on otettu mukaan asennus ja kokoonpano sekä THM10C-pick-upin tekniset tiedot. 20 Käyttöohje Pick-upit MOVITRANS THM10C / THM10E

21 Hakemisto 6 6 Hakemisto A Asennus THM10C asennusohjeet...11 THM10E asennusohjeet...12 H HAN Q4/2M-liittimen liitäntäkaavio...16, 19 Hävittäminen...5 K Käyttöolosuhteet...5 L Laitetiedot THM10C...15 THM10E...18 Laitteen rakenne THM10C...9 THM10E...10 Liitäntäkaapeli THM10C...16 Liitäntäkaapelit THM10E...18 Liitäntäkaavio THM10C...14 THM10E...14 Linjakaapelit...15, 18 M Muutosindeksi...20 Muutokset edeltävään versioon verrattuna...20 Määräystenmukainen käyttö...4 T THM10C asennusohjeet Laitetiedot Liitin HAN Q4/2M Liitäntäkaapeli Mittapiirros Tehonsiirtokapasiteetti Yleistä THM10E asennusohjeet Laitetiedot Liitin HAN Q4/2M Liitäntäkaapelit Linjakaapelit... 15, 18 Mittapiirros Pick-up Yleistä Toimitussisältö... 8 Turvaohjeet... 4 Asennus ja käyttöönotto... 6 Tyyppikilpi THM10C... 8 THM10E... 8 Tyyppimerkintä THM10C... 7 THM10E... 7 V Varoitukset... 4 Käyttöohje Pick-upit MOVITRANS THM10C / THM10E 21
