Taajuusmuuttaja FC101 (pikaopas)

Koko: px
Aloita esitys sivulta:

Download "Taajuusmuuttaja FC101 (pikaopas)"

Transkriptio

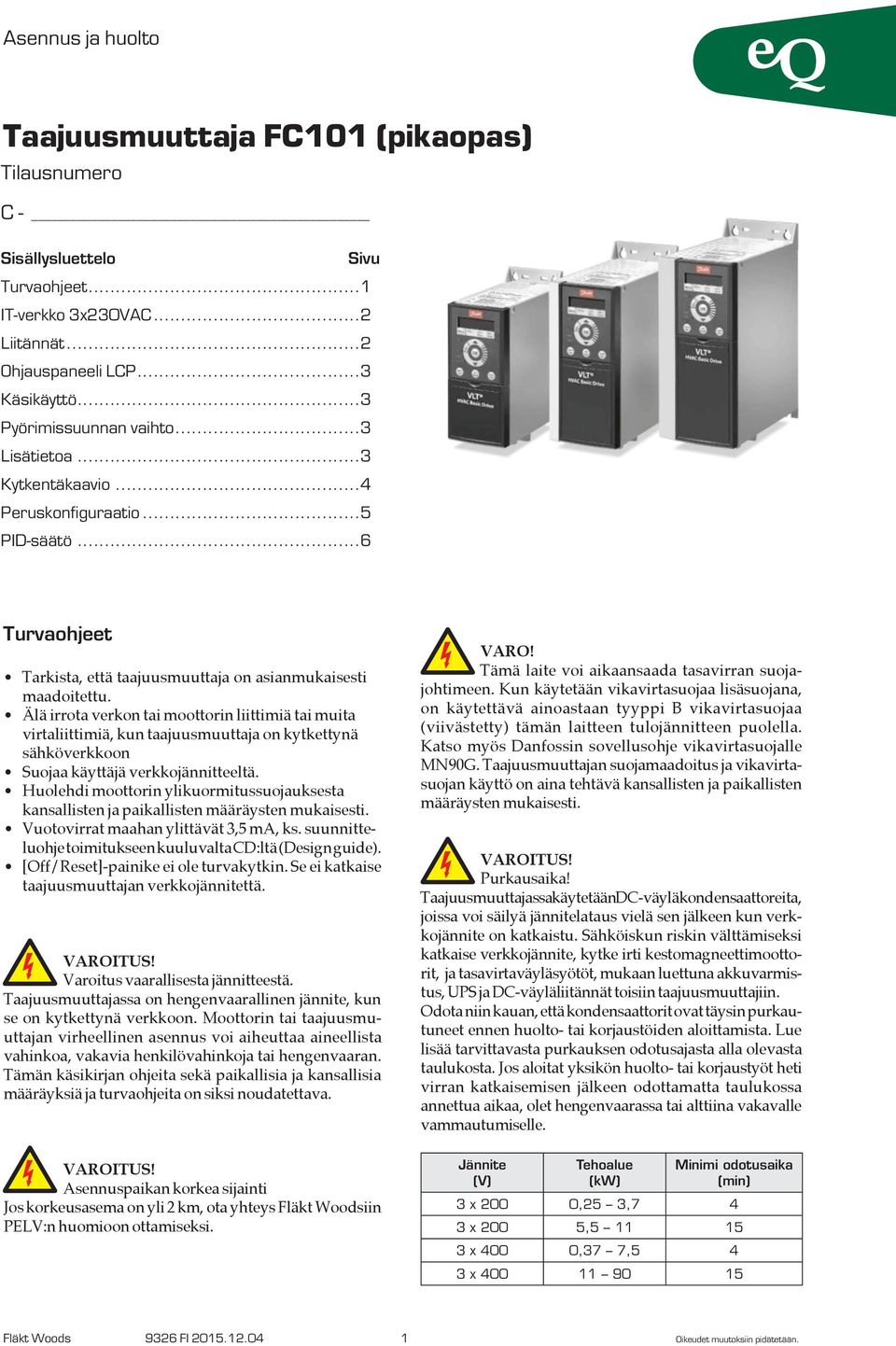

1 Tilausnumero C - Sisällysluettelo Sivu Turvaohjeet...1 IT-verkko 3x230VAC...2 Liitännät...2 Ohjauspaneeli LCP...3 Käsikäyttö...3 Pyörimissuunnan vaihto...3 Lisätietoa...3 Kytkentäkaavio...4 Peruskonfiguraatio...5 PID-säätö...6 Turvaohjeet Tarkista, että taajuusmuuttaja on asianmukaisesti maadoitettu. Älä irrota verkon tai moottorin liittimiä tai muita virtaliittimiä, kun taajuusmuuttaja on kytkettynä sähköverkkoon Suojaa käyttäjä verkkojännitteeltä. Huolehdi moottorin ylikuormitussuojauksesta kansallisten ja paikallisten määräysten mukaisesti. Vuotovirrat maahan ylittävät 3,5 ma, ks. suunnitteluohje toimitukseen kuuluvalta CD:ltä (Design guide). [Off/Reset]-painike ei ole turvakytkin. Se ei katkaise taajuusmuuttajan verkkojännitettä. Varoitus! Varoitus vaarallisesta jännitteestä. Taajuusmuuttajassa on hengenvaarallinen jännite, kun se on kytkettynä verkkoon. Moottorin tai taajuusmuuttajan virheellinen asennus voi aiheuttaa aineellista vahinkoa, vakavia henkilövahinkoja tai hengenvaaran. Tämän käsikirjan ohjeita sekä paikallisia ja kansallisia määräyksiä ja turvaohjeita on siksi noudatettava. Varoitus! Asennuspaikan korkea sijainti Jos korkeusasema on yli 2 km, ota yhteys Fläkt Woodsiin PELV:n huomioon ottamiseksi. Varo! Tämä laite voi aikaansaada tasavirran suojajohtimeen. Kun käytetään vikavirtasuojaa lisäsuojana, on käytettävä ainoastaan tyyppi B vikavirtasuojaa (viivästetty) tämän laitteen tulojännitteen puolella. Katso myös Danfossin sovellusohje vikavirtasuojalle MN90G. Taajuusmuuttajan suojamaadoitus ja vikavirtasuojan käyttö on aina tehtävä kansallisten ja paikallisten määräysten mukaisesti. Varoitus! Purkausaika! Taajuusmuuttajassa käytetään DC-väyläkondensaattoreita, joissa voi säilyä jännitelataus vielä sen jälkeen kun verkkojännite on katkaistu. Sähköiskun riskin välttämiseksi katkaise verkkojännite, kytke irti kestomagneettimoottorit, ja tasavirtaväyläsyötöt, mukaan luettuna akkuvarmistus, UPS ja DC-väyläliitännät toisiin taajuusmuuttajiin. Odota niin kauan, että kondensaattorit ovat täysin purkautuneet ennen huolto- tai korjaustöiden aloittamista. Lue lisää tarvittavasta purkauksen odotusajasta alla olevasta taulukosta. Jos aloitat yksikön huolto- tai korjaustyöt heti virran katkaisemisen jälkeen odottamatta taulukossa annettua aikaa, olet hengenvaarassa tai alttiina vakavalle vammautumiselle. Jännite (V) Tehoalue (kw) Minimi odotusaika (min) 3 x 200 0,25 3,7 4 3 x 200 5, x 400 0,37 7,5 4 3 x Fläkt Woods 9326 FI Oikeudet muutoksiin pidätetään.

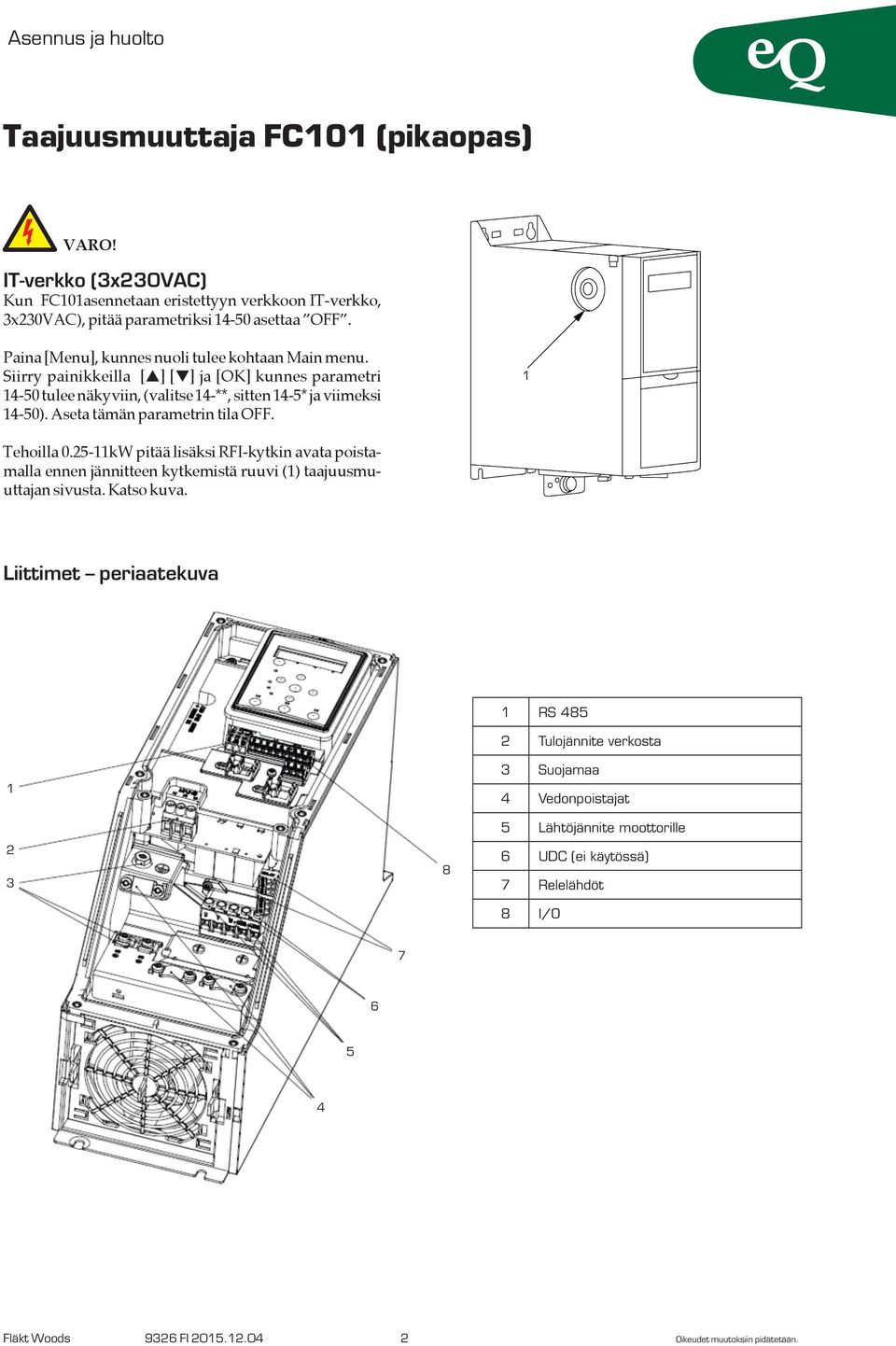

2 VARO! IT-verkko (3x230VAC) Kun FC101asennetaan eristettyyn verkkoon IT-verkko, 3x230VAC), pitää parametriksi asettaa OFF. Paina [Menu], kunnes nuoli tulee kohtaan Main menu. Siirry painikkeilla [ ] [ ] ja [OK] kunnes parametri tulee näkyviin, (valitse 14-**, sitten 14-5* ja viimeksi 14-50). Aseta tämän parametrin tila OFF. 1 Tehoilla kW pitää lisäksi RFI-kytkin avata poistamalla ennen jännitteen kytkemistä ruuvi (1) taajuusmuuttajan sivusta. Katso kuva. Liittimet periaatekuva 1 RS Tulojännite verkosta Suojamaa 4 Vedonpoistajat 5 Lähtöjännite moottorille 6 UDC (ei käytössä) 7 Relelähdöt 8 I/O Fläkt Woods 9326 FI Oikeudet muutoksiin pidätetään.

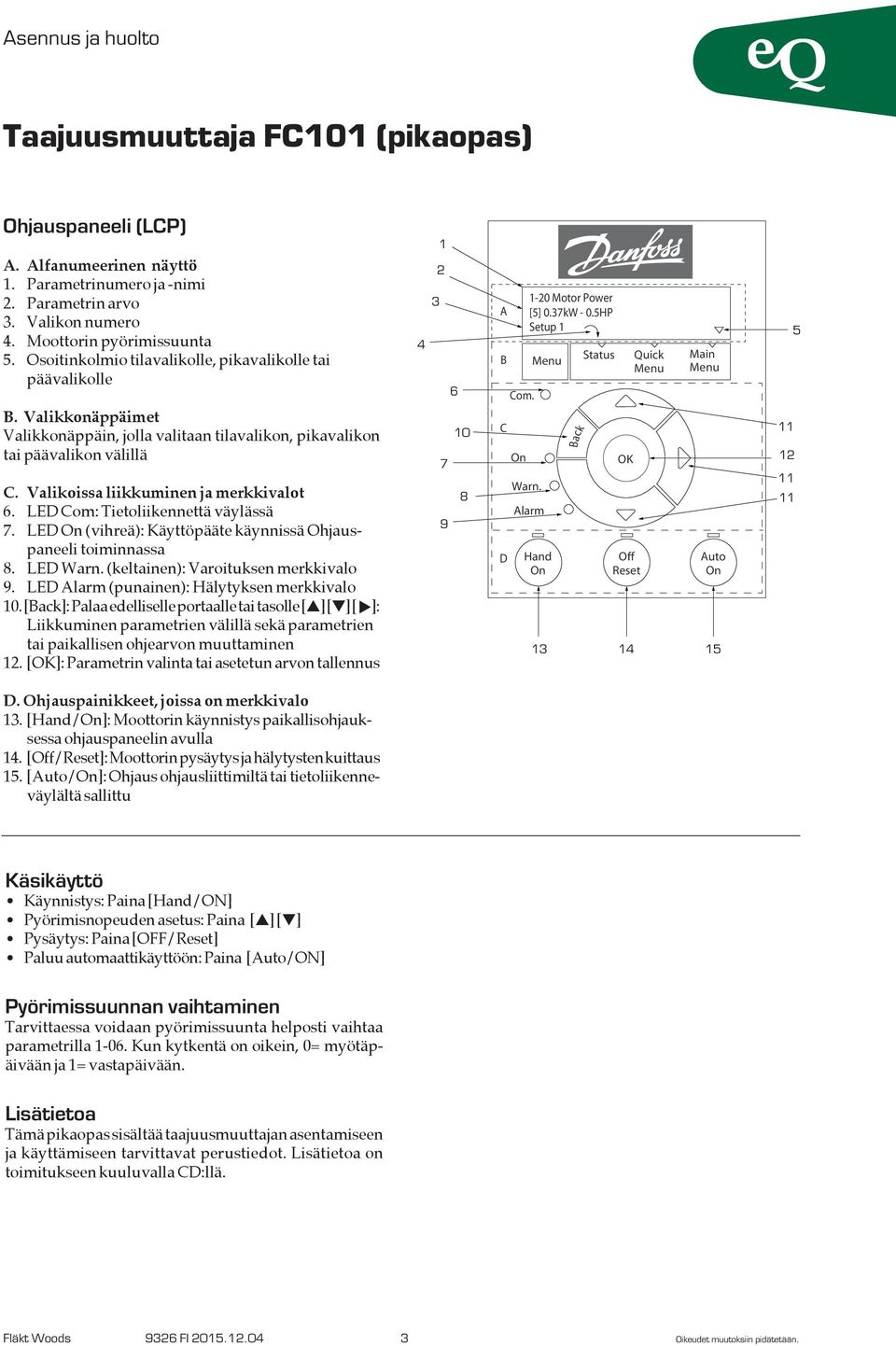

3 Ohjauspaneeli (LCP) a. alfanumeerinen näyttö 1. Parametrinumero ja -nimi 2. Parametrin arvo 3. Valikon numero 4. Moottorin pyörimissuunta 5. Osoitinkolmio tilavalikolle, pikavalikolle tai päävalikolle B. Valikkonäppäimet Valikkonäppäin, jolla valitaan tilavalikon, pikavalikon tai päävalikon välillä C. Valikoissa liikkuminen ja merkkivalot 6. LED Com: Tietoliikennettä väylässä 7. LED On (vihreä): Käyttöpääte käynnissä Ohjauspaneeli toiminnassa 8. LED Warn. (keltainen): Varoituksen merkkivalo 9. LED Alarm (punainen): Hälytyksen merkkivalo 10. [Back]: Palaa edelliselle portaalle tai tasolle [ ] [ ] [ ]: Liikkuminen parametrien välillä sekä parametrien tai paikallisen ohjearvon muuttaminen 12. [OK]: Parametrin valinta tai asetetun arvon tallennus A B C D Com. On 1-20 Motor Power [5] 0.37kW - 0.5HP Setup 1 Warn. Alarm Menu Hand On Back Status OK Off Reset Quick Menu Main Menu Auto On BB D. ohjauspainikkeet, joissa on merkkivalo 13. [Hand/On]: Moottorin käynnistys paikallisohjauksessa ohjauspaneelin avulla 14. [Off/Reset]: Moottorin pysäytys ja hälytysten kuittaus 15. [Auto/On]: Ohjaus ohjausliittimiltä tai tietoliikenneväylältä sallittu Käsikäyttö Käynnistys: Paina [Hand/ON] Pyörimisnopeuden asetus: Paina [ ] [ ] Pysäytys: Paina [OFF/Reset] Paluu automaattikäyttöön: Paina [Auto/ON] Pyörimissuunnan vaihtaminen Tarvittaessa voidaan pyörimissuunta helposti vaihtaa parametrilla Kun kytkentä on oikein, 0= myötäpäivään ja 1= vastapäivään. Lisätietoa Tämä pikaopas sisältää taajuusmuuttajan asentamiseen ja käyttämiseen tarvittavat perustiedot. Lisätietoa on toimitukseen kuuluvalla CD:llä. Fläkt Woods 9326 FI Oikeudet muutoksiin pidätetään.

4 Kytkentäkaavio Danfoss FC V 12 DIG IN 18 DIG IN 19 COM DIG IN 20 DIG IN 27 DIG IN 29 Käynnistys +10V 50 A IN 53 A IN 54 COM 55 A OUT/D OUT 42 A OUT/D OUT Säätöviesti 0 10VDC (FW standard) Oloarvo PID-säätö R2 R Relelähtö 0 Hälytys NO/NC (Param ) Relelähtö 1 Käyntitila NO/NC (Param ) Peruskokoonpanossa (Fläkt Woods standardi) käytetään VDC säätöviestiä liittimessä 53. Sisäisen PID-säätimen aktivointi, ks. sivu 6. Anturi kytketään liittimeen 54. Säätöviestit Nimitys Tyyppi Liitin Käynnistys Potentiaalivapaa sulkeutuva kytkin Säätöviesti VDC 53 Paine/virtausanturi VDC (4...20mA) 54 COM Analogiatulolle (liittimet 53, 54) 55 Hälytys R1 NO / NC 01, 02, 03 Hälytys R2 NO / NC 04, 05, 06 Fläkt Woods 9326 FI Oikeudet muutoksiin pidätetään.

5 Peruskonfiguraatio kolmivaihemoottorille (Fläkt Woods vakio) Kun taajuusmuuttajaan kytketään jännite ensimmäisen kerran, tarjotaan ensin kielen valintaa. Kieli voidaan myös vaihtaa myöhemmin. Sen jälkeen käynnistyy konfigurointiopas (FC101 Wizard) VDC säädölle, kun painetaan vielä kerran [OK]. Jos kuitenkin on tarkoitus käyttää laitteen sisäistä PID-säädintä, paina [Back] ja jatka pikaoppaan seuraavalle sivulle. Askel Parametri Kuvaus Tulopuhallin Poistopuhallin Kieli English English Alueelliset asetukset Kansainvälinen Kansainvälinen Verkkotyyppi V/50 Hz//IT-verkko V/50 Hz Moottorin rakenne Oikosulkumoottori Oikosulkumoottori Katso tilaus Moottorin nimellisteho [kw] Moottorin nimellisjännite [V] Moottorin nimellistaajuus [Hz] Moottorin nimellisvirta [A] Moottorin nimellisnopeus [rpm] Moottorin nopeuden alaraja 0 Hz 0 Hz Korkea ref./takaisinkytk. Arvo Hz Hz Maks. referenssi Sama kuin 6-15 Sama kuin **) Moottorin nopeuden yläraja Sama kuin 6-15 Sama kuin Rampin 1 kiihdytysaika Rampin 1 hidastusaika Vauhtikäynnistys Käytössä Käytössä Katso moottorin kilpi 30s 40s T53-moodi Jännite Jännite T53 Alhainen jännite 0,07 V 0,07 V T53 Korkea jännite 10 V 10 V Min. referenssi 0 Hz 0 Hz Releen 1 toiminta Hälytys Hälytys Releen 2 toiminta Käyttö käynnissä Käyttö käynnissä Älä muuta Automaattinen moottorin Käytössä Käytössä Täydellinen Täydellinen **) Jos moottorin nopeuden yläraja (Motor speed high limit) asetellaan yli 50 Hz, on 3-03 ja 6-15 ensin muutettava samaksi arvoksi Päävalikosta. Jos moottorin nopeuden yläraja asetellaan yli 65 Hz, on 4-19, 3-03 ja 6-15 ensin muutettava samaksi arvoksi Päävalikosta. Konfiguroinnin tekijä Päiväys Konfigurointiohje voidaan milloin vain aktivoida uudelleen. Paina [Menu] kunnes kursori näytöllä osoittaa Pikavalikkoa. Käynnistä konfigurointiohje (FC101 Wizard) painamalla [OK]. Danfoss tehdasasetusten palautus Paina [Menu] kunnes nuoli osoittaa Päävalikkoa. Siirry ylös/alas-nuolilla ja [OK]:lla kunnes parametri on näytöllä, (valitse 14-**, sitten14-2* ja viimeksi 14-22). Aseta tämän parametrin arvoksi 2 ja katkaise sitten verkkojännite. Kun taajuusmuuttaja käynnistetään uudestaan, on parametrit palautettu tehdasasetuksiksi ja saadaan hälytys 080. Hälytys kuitataan painamalla [Off/Reset]. Fläkt Woods 9326 FI Oikeudet muutoksiin pidätetään.

6 3-vaihemoottorin PID-säätö Taajuusmuuttajan konfiguroimiseksi käyttämään sisäistä PID-säädintä paina [Menu] kunnes kursori näytöllä osoittaa Pikavalikkoa. Mene ylös/alas-nuolilla valintaan Suljettu piiri-asetus (Close loop setup). Käynnistä sitten konfigurointiopas PID-säädölle painamalla [OK]. Askel Parametri Kuvaus Tulopuhallin Poistopuhallin Alueelliset asetukset Kansainvälinen Kansainvälinen Verkkotyyppi V/50 Hz//IT-verkko V/50 Hz Konfiguraatiomoodi Suljettu piiri Suljettu piiri Moottorin rakenne Oikosulkumoottori Oikosulkumoottori Moottorin nimellisteho [kw] Moottorin nimellisjännite [V] Moottorin nimellistaajuus [Hz] Moottorin nimellisvirta [A] Katso moottorin kilpi Moottorin nimellisnopeus [rpm] Moottorin nopeuden alaraja 0 Hz 0 Hz **) Moottorin nopeuden yläraja Hz Hz Rampin 1 kiihdytysaika Rampin 1 hidastusaika 30s 40s Vauhtikäynnistys Käytössä Käytössä Minimi ohjearvo 0 % 0 % Minimi ohjearvo % % Asetusarvo % % Liittimen 54 toiminto ( Jännite/Virta) (6-22)* Liitin 54 minimi anturiviesti [V] (Virta [A])* 0.07V/4mA 0.07 V/4mA Katso puhaltimen tiedoista Asetusarvo Liitin 54 minimi takaisinkytkentäarvo [%] 0 % 0 % (6-23)* Liitin 54 maksimi anturiviesti [V] (Virta [A])* 10V/20mA 10V/20mA Liitin 54 maksimi takaisinkytkentäarvo [%] 100 % 100 % Liitin 54 Suodattimen aikavakio 1 s 1 s PI Normaali/Käänteinen säätö Normaali Normaali Käynnistysnopeus [Hz] 0 Hz 0 Hz Suhteellinen vahvistus Integrointiaika [s] 30 s 30 s Muutetaan tarvittaessa Automaattinen moottorin Salli Salli täydellinen täydellinen *) Käytössä oleva parametri Pikavalikossa riippuu parametrilla 6-29 valitusta toiminnosta. **) Jos moottorin nopeuden yläraja (Motor speed high limit) asetellaan yli 50 Hz, on 3-03 ja 6-15 ensin muutettava samaksi arvoksi Päävalikosta. Jos moottorin nopeuden yläraja asetellaan yli 65 Hz, on 4-19, 3-03 ja 6-15 ensin muutettava samaksi arvoksi Päävalikosta. Konfiguroinnin tekijä Päiväys Fläkt Woods 9326 FI Oikeudet muutoksiin pidätetään.

7 Modbus RTU eq-ilmanvaihtokoneessa Jos eq-ilmanvaihtokoneessa käytetään Modbus RTU:ta käyttöjen ohjaamiseen, ne on aseteltava alla olevan taulukon mukaan. Konfigurointi Parametri Kuvaus Arvo 8-30 Protokolla [2] Modbus RTU 8-31 Osoite Tuloilmapuhallin: 60 Poistoilmapuhallin Siirtonopeus [2] Pariteetti / Stop-bitit [2] Ei pariteettia, 1 stop-bitti Rinnankäyttö Kun kaksi taajuusmuuttajaa toimii rinnankytkettynä, asetellaan ensimmäinen masteriksi ja toinen orjaksi. Taajuusmuuttajien välinen kytkentä tehdään oheisen kaavion mukaisesti. Master-taajuusmuuttaja Parametri Kuvaus TF FF 6-70 Liittimen 45 signaali 4-20mA 4-20mA 4-20mA 6-71 Liittimen 45 toiminto 45 Nopeuden ohjearvo Nopeuden ohjearvo Orja-taajuusmuuttaja Parametri Kuvaus TF FF 6-19 Liittimen 53 viestimuoto ma ma ma vastaava taajuus 0 Hz 0 Hz ma vastaava taajuus Hz Hz Kytkentä Master Orja Fläkt Woods 9326 FI Oikeudet muutoksiin pidätetään.
