1 METSÄVAUNU 91 Asennus-, käyttö- ja huolto-ohjeet Varaosaluettelo NOKKA-TUME OY Forest Division Forest Division PL 4, Muurame FIN Muurame, Finland Puhelin (014) Tel Telefax (014) Fax

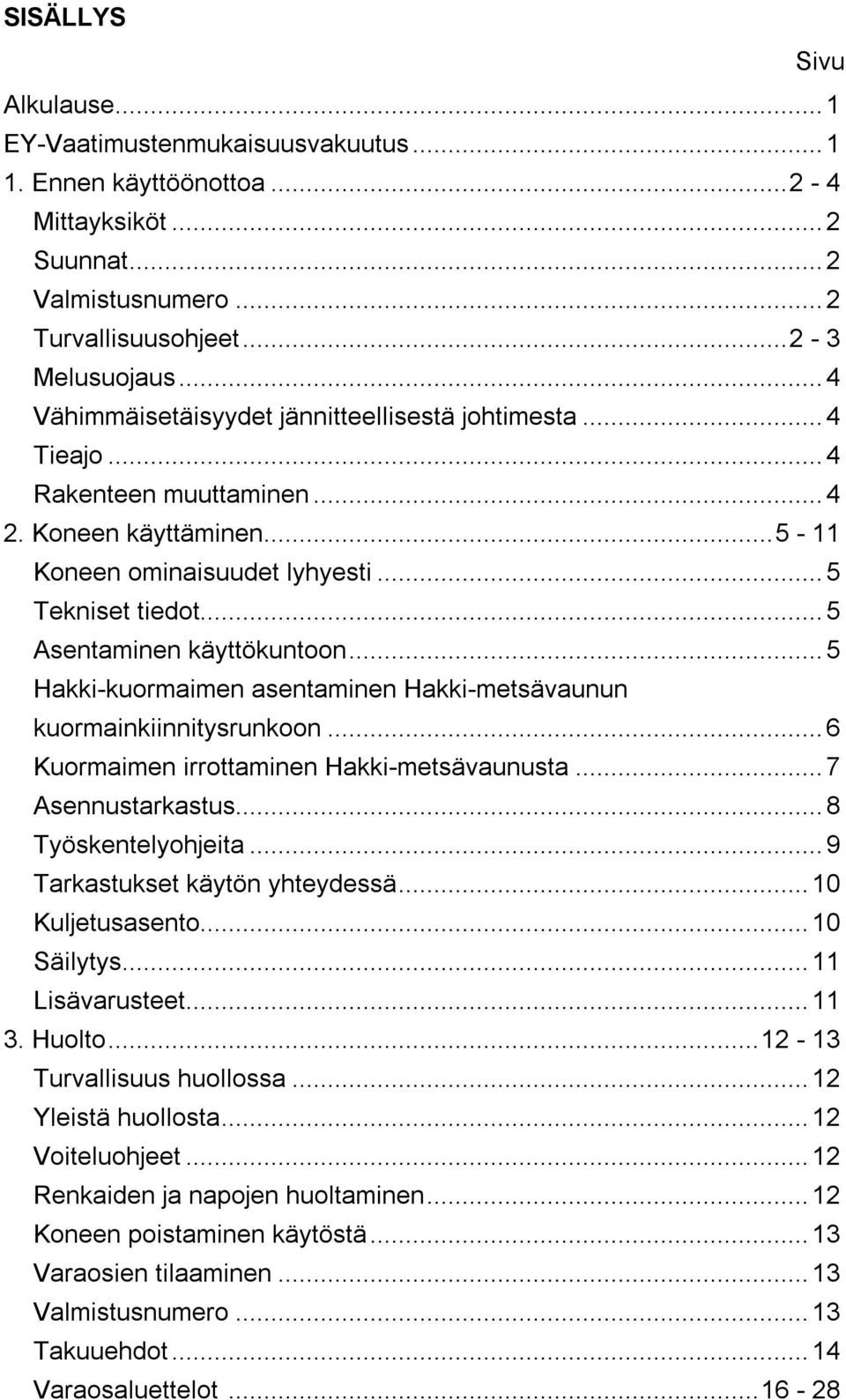

2 SISÄLLYS Sivu Alkulause...1 EY-Vaatimustenmukaisuusvakuutus Ennen käyttöönottoa Mittayksiköt...2 Suunnat...2 Valmistusnumero...2 Turvallisuusohjeet Melusuojaus...4 Vähimmäisetäisyydet jännitteellisestä johtimesta...4 Tieajo...4 Rakenteen muuttaminen Koneen käyttäminen Koneen ominaisuudet lyhyesti...5 Tekniset tiedot...5 Asentaminen käyttökuntoon...5 Hakki-kuormaimen asentaminen Hakki-metsävaunun kuormainkiinnitysrunkoon...6 Kuormaimen irrottaminen Hakki-metsävaunusta...7 Asennustarkastus...8 Työskentelyohjeita...9 Tarkastukset käytön yhteydessä...10 Kuljetusasento...10 Säilytys...11 Lisävarusteet Huolto Turvallisuus huollossa...12 Yleistä huollosta...12 Voiteluohjeet...12 Renkaiden ja napojen huoltaminen...12 Koneen poistaminen käytöstä...13 Varaosien tilaaminen...13 Valmistusnumero...13 Takuuehdot...14 Varaosaluettelot

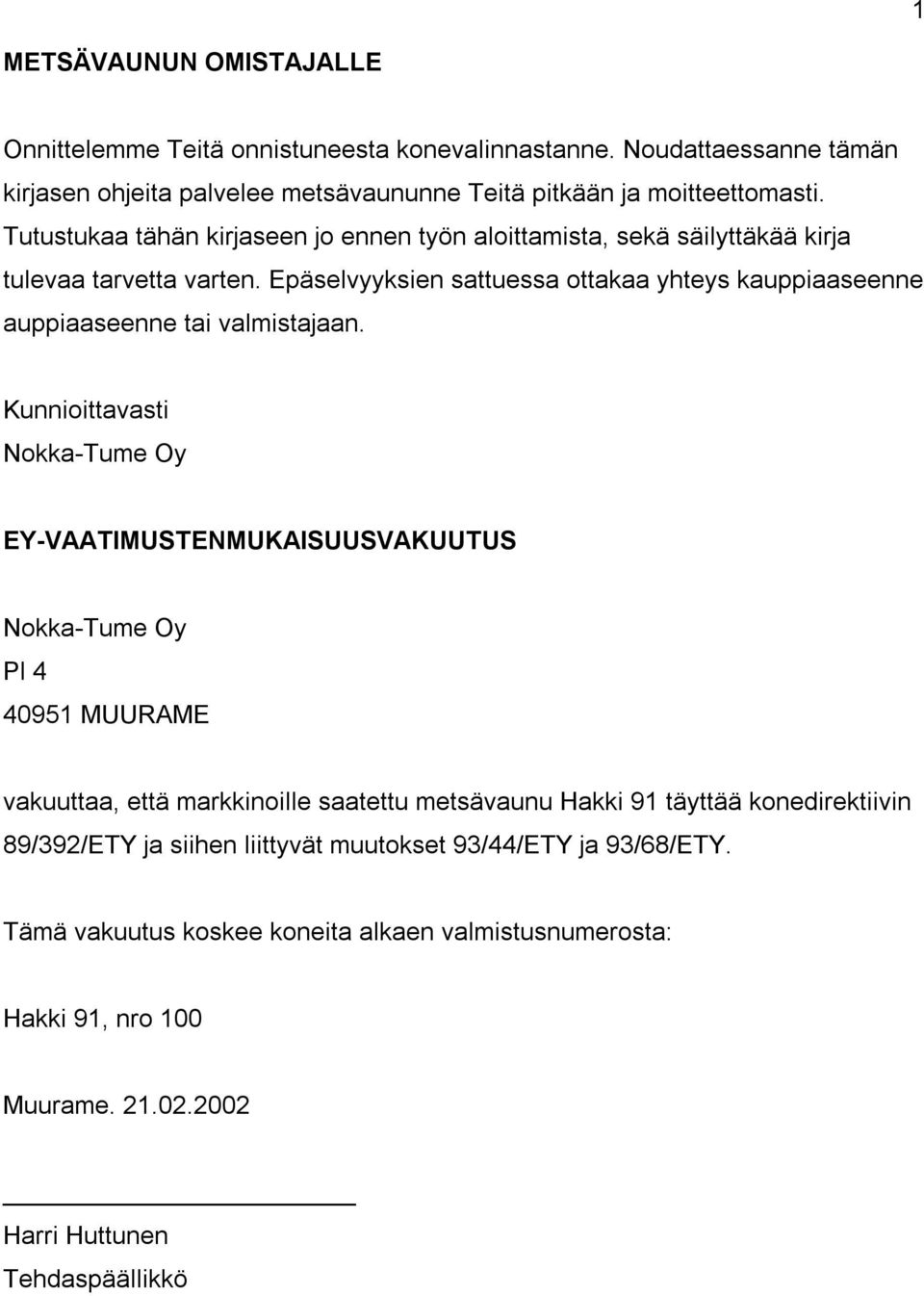

3 1 METSÄVAUNUN OMISTAJALLE Onnittelemme Teitä onnistuneesta konevalinnastanne. Noudattaessanne tämän kirjasen ohjeita palvelee metsävaununne Teitä pitkään ja moitteettomasti. Tutustukaa tähän kirjaseen jo ennen työn aloittamista, sekä säilyttäkää kirja tulevaa tarvetta varten. Epäselvyyksien sattuessa ottakaa yhteys kauppiaaseenne auppiaaseenne tai valmistajaan. Kunnioittavasti Nokka-Tume Oy EY-VAATIMUSTENMUKAISUUSVAKUUTUS Nokka-Tume Oy Pl MUURAME vakuuttaa, että markkinoille saatettu metsävaunu Hakki 91 täyttää konedirektiivin 89/392/ETY ja siihen liittyvät muutokset 93/44/ETY ja 93/68/ETY. Tämä vakuutus koskee koneita alkaen valmistusnumerosta: Hakki 91, nro 100 Muurame Harri Huttunen Tehdaspäällikkö

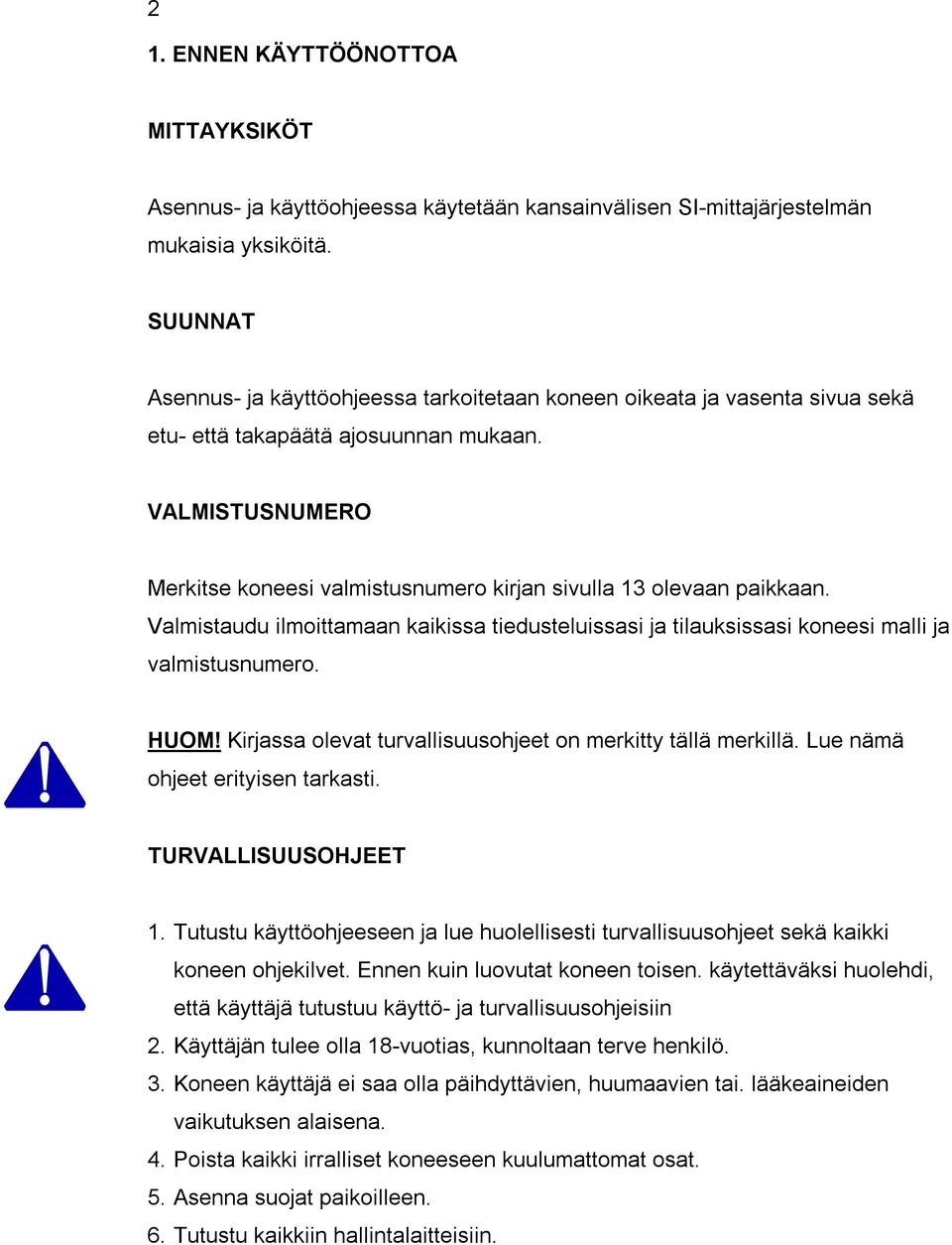

4 2 1. ENNEN KÄYTTÖÖNOTTOA MITTAYKSIKÖT Asennus- ja käyttöohjeessa käytetään kansainvälisen SI-mittajärjestelmän mukaisia yksiköitä. SUUNNAT Asennus- ja käyttöohjeessa tarkoitetaan koneen oikeata ja vasenta sivua sekä etu- että takapäätä ajosuunnan mukaan. VALMISTUSNUMERO Merkitse koneesi valmistusnumero kirjan sivulla 13 olevaan paikkaan. Valmistaudu ilmoittamaan kaikissa tiedusteluissasi ja tilauksissasi koneesi malli ja valmistusnumero. HUOM! Kirjassa olevat turvallisuusohjeet on merkitty tällä merkillä. Lue nämä ohjeet erityisen tarkasti. TURVALLISUUSOHJEET 1. Tutustu käyttöohjeeseen ja lue huolellisesti turvallisuusohjeet sekä kaikki koneen ohjekilvet. Ennen kuin luovutat koneen toisen. käytettäväksi huolehdi, että käyttäjä tutustuu käyttö- ja turvallisuusohjeisiin 2. Käyttäjän tulee olla 18-vuotias, kunnoltaan terve henkilö. 3. Koneen käyttäjä ei saa olla päihdyttävien, huumaavien tai. lääkeaineiden vaikutuksen alaisena. 4. Poista kaikki irralliset koneeseen kuulumattomat osat. 5. Asenna suojat paikoilleen. 6. Tutustu kaikkiin hallintalaitteisiin.

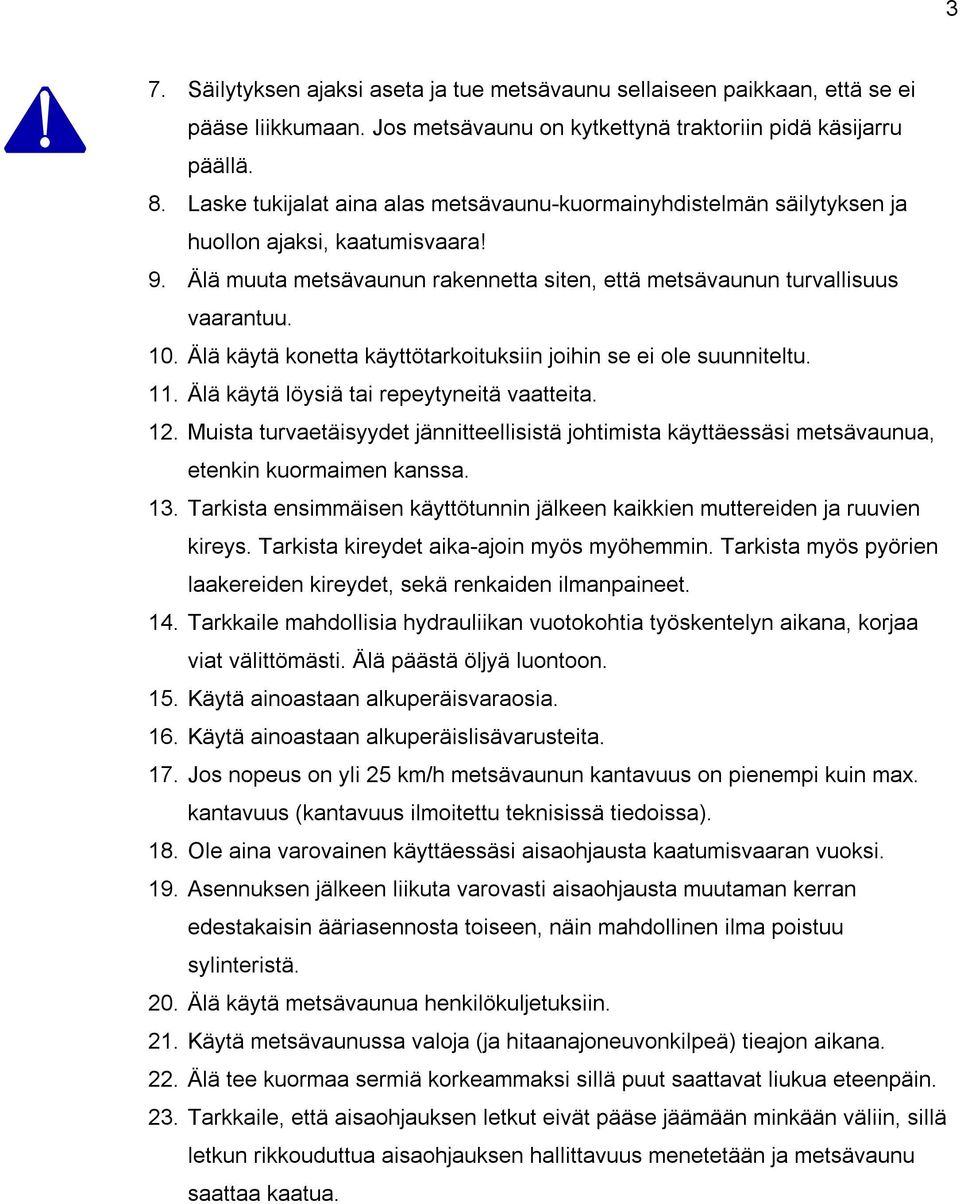

5 3 7. Säilytyksen ajaksi aseta ja tue metsävaunu sellaiseen paikkaan, että se ei pääse liikkumaan. Jos metsävaunu on kytkettynä traktoriin pidä käsijarru päällä. 8. Laske tukijalat aina alas metsävaunu-kuormainyhdistelmän säilytyksen ja huollon ajaksi, kaatumisvaara! 9. Älä muuta metsävaunun rakennetta siten, että metsävaunun turvallisuus vaarantuu. 10. Älä käytä konetta käyttötarkoituksiin joihin se ei ole suunniteltu. 11. Älä käytä löysiä tai repeytyneitä vaatteita. 12. Muista turvaetäisyydet jännitteellisistä johtimista käyttäessäsi metsävaunua, etenkin kuormaimen kanssa. 13. Tarkista ensimmäisen käyttötunnin jälkeen kaikkien muttereiden ja ruuvien kireys. Tarkista kireydet aika-ajoin myös myöhemmin. Tarkista myös pyörien laakereiden kireydet, sekä renkaiden ilmanpaineet. 14. Tarkkaile mahdollisia hydrauliikan vuotokohtia työskentelyn aikana, korjaa viat välittömästi. Älä päästä öljyä luontoon. 15. Käytä ainoastaan alkuperäisvaraosia. 16. Käytä ainoastaan alkuperäislisävarusteita. 17. Jos nopeus on yli 25 km/h metsävaunun kantavuus on pienempi kuin max. kantavuus (kantavuus ilmoitettu teknisissä tiedoissa). 18. Ole aina varovainen käyttäessäsi aisaohjausta kaatumisvaaran vuoksi. 19. Asennuksen jälkeen liikuta varovasti aisaohjausta muutaman kerran edestakaisin ääriasennosta toiseen, näin mahdollinen ilma poistuu sylinteristä. 20. Älä käytä metsävaunua henkilökuljetuksiin. 21. Käytä metsävaunussa valoja (ja hitaanajoneuvonkilpeä) tieajon aikana. 22. Älä tee kuormaa sermiä korkeammaksi sillä puut saattavat liukua eteenpäin. 23. Tarkkaile, että aisaohjauksen letkut eivät pääse jäämään minkään väliin, sillä letkun rikkouduttua aisaohjauksen hallittavuus menetetään ja metsävaunu saattaa kaatua.

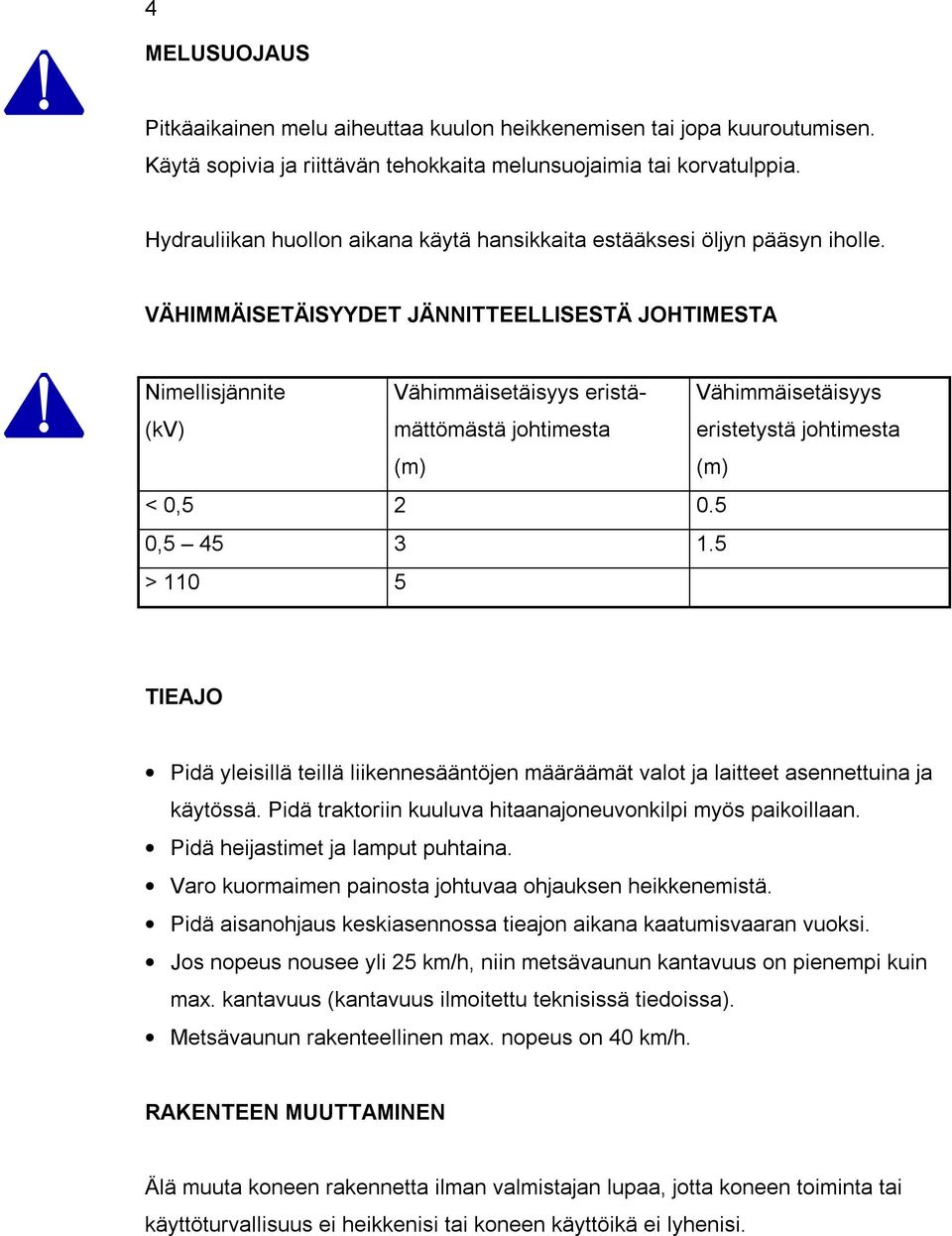

6 4 MELUSUOJAUS Pitkäaikainen melu aiheuttaa kuulon heikkenemisen tai jopa kuuroutumisen. Käytä sopivia ja riittävän tehokkaita melunsuojaimia tai korvatulppia. Hydrauliikan huollon aikana käytä hansikkaita estääksesi öljyn pääsyn iholle. VÄHIMMÄISETÄISYYDET JÄNNITTEELLISESTÄ JOHTIMESTA Nimellisjännite (kv) Vähimmäisetäisyys eristämättömästä johtimesta (m) Vähimmäisetäisyys eristetystä johtimesta (m) < 0, , > TIEAJO Pidä yleisillä teillä liikennesääntöjen määräämät valot ja laitteet asennettuina ja käytössä. Pidä traktoriin kuuluva hitaanajoneuvonkilpi myös paikoillaan. Pidä heijastimet ja lamput puhtaina. Varo kuormaimen painosta johtuvaa ohjauksen heikkenemistä. Pidä aisanohjaus keskiasennossa tieajon aikana kaatumisvaaran vuoksi. Jos nopeus nousee yli 25 km/h, niin metsävaunun kantavuus on pienempi kuin max. kantavuus (kantavuus ilmoitettu teknisissä tiedoissa). Metsävaunun rakenteellinen max. nopeus on 40 km/h. RAKENTEEN MUUTTAMINEN Älä muuta koneen rakennetta ilman valmistajan lupaa, jotta koneen toiminta tai käyttöturvallisuus ei heikkenisi tai koneen käyttöikä ei lyhenisi.

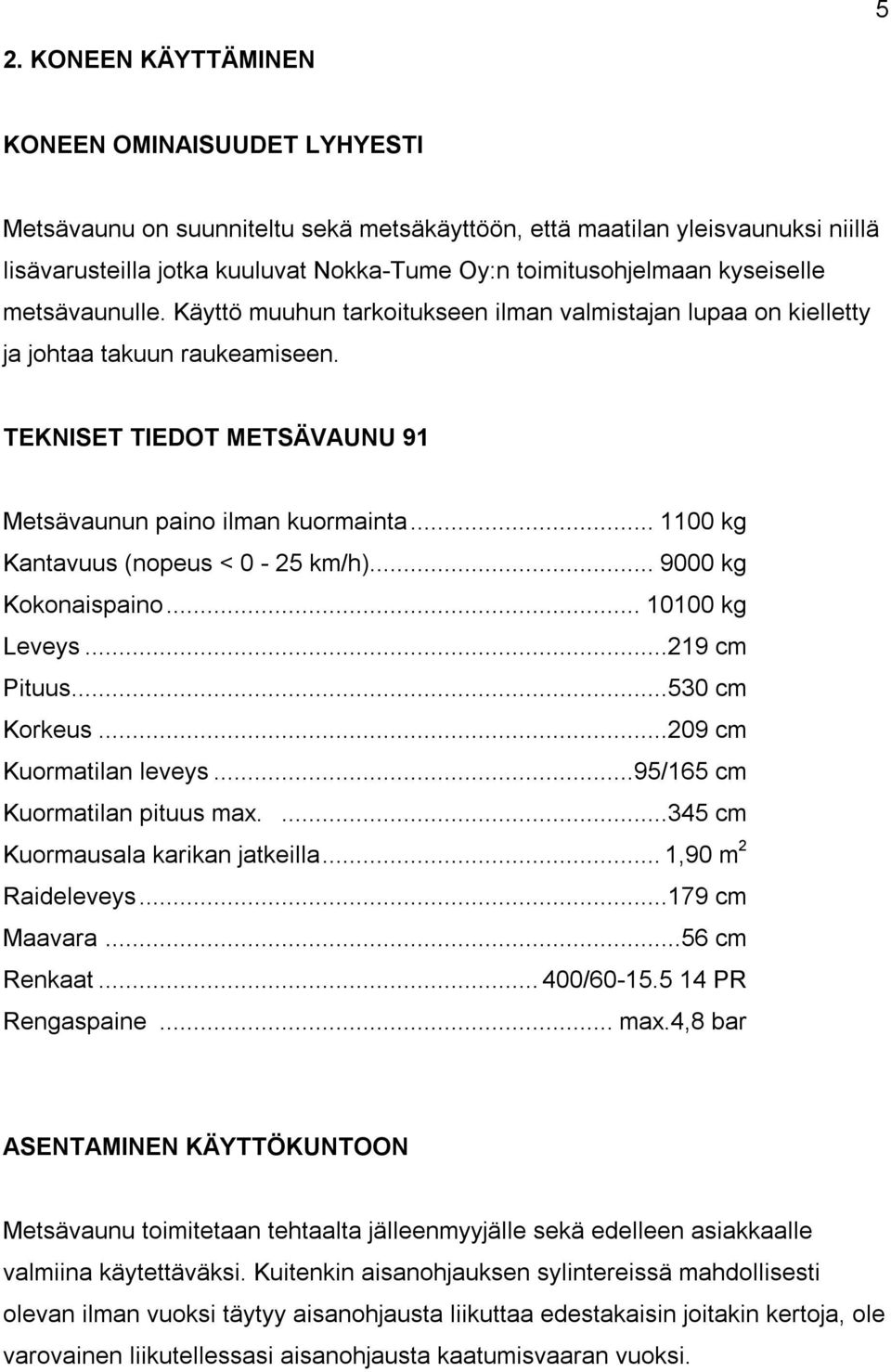

7 5 2. KONEEN KÄYTTÄMINEN KONEEN OMINAISUUDET LYHYESTI Metsävaunu on suunniteltu sekä metsäkäyttöön, että maatilan yleisvaunuksi niillä lisävarusteilla jotka kuuluvat Nokka-Tume Oy:n toimitusohjelmaan kyseiselle metsävaunulle. Käyttö muuhun tarkoitukseen ilman valmistajan lupaa on kielletty ja johtaa takuun raukeamiseen. TEKNISET TIEDOT METSÄVAUNU 91 Metsävaunun paino ilman kuormainta kg Kantavuus (nopeus < 0-25 km/h) kg Kokonaispaino kg Leveys cm Pituus cm Korkeus cm Kuormatilan leveys...95/165 cm Kuormatilan pituus max cm Kuormausala karikan jatkeilla... 1,90 m 2 Raideleveys cm Maavara...56 cm Renkaat / PR Rengaspaine... max.4,8 bar ASENTAMINEN KÄYTTÖKUNTOON Metsävaunu toimitetaan tehtaalta jälleenmyyjälle sekä edelleen asiakkaalle valmiina käytettäväksi. Kuitenkin aisanohjauksen sylintereissä mahdollisesti olevan ilman vuoksi täytyy aisanohjausta liikuttaa edestakaisin joitakin kertoja, ole varovainen liikutellessasi aisanohjausta kaatumisvaaran vuoksi.

8 6 KUORMAIMEN ASENTAMINEN HAKKI-METSÄVAUNUN KUORMAINKIINNITYSRUNKOON Kun kuormain kytketään vetovarsista metsävaunun kuormainkiinnitysrunkoon, se tapahtuu seuraavasti: 1. Aseta metsävaunu suoralle alustalle siten, että vaunun aisa on niin alhaalla, että se mahtuu traktorin vetokoukun alle traktoria peruutettaessa. 2. Aseta kuormain taka-asentoon puomisto niin ylös, että se mahtuu peruutettaessa vaunun sermin yli. 3. Peruuta traktoria siten, että kuormain tulee keskelle kiinnitysrunkoa. Nosta vetovarsia niin ylös, että kuormain nousee kiinnitysrungon yläpuolelle. Tarkista vielä, että kuormaimen kiinnityspisteet ovat kiinnitysrungon korvakkeiden yläpuolella. 4. Kun kuormain on kohdallaan, laske tukijalat maahan siten, että kuormain on tukijalkojen varassa. Kiinnitä kuormaimen koura metsävaunun rungon takaosaan. 5. Irrota työntövarsi kuormaimesta. 6. Irrota traktorin nostovarret kuormaimesta. Ole varovainen irrottaessasi nostovarsia, sillä kuormain saattaa liikahtaa irrotettaessa. 7. Aja traktoria varovasti eteenpäin, niin paljon kuin hydrauliletkuissa on varaa. 8. Ohjaa kuormainta venttiilistöstä siten, että alakiinnitystapit voidaan kiinnittää paikoilleen. Ole varovainen käyttäessäsi kuormainta, sillä hallitsemattomat liikkeet saattavat aiheuttaa kuormaimen kaatumisen tai muita vaaratilanteita. 9. Ohjaa venttiilistöstä kuormainta siten, että yläkiinnitystappi voidaan asentaa paikoilleen. Kiristä kiinnityspalan ruuvit ja tarkista päivittäin ruuvien kireys. Kiinnitä koura metsävaunun takaosaan ja nosta tukijalat ylös. 10. Kiinnitä metsävaunu traktorin vetokoukkuun ja tarkista vielä kiinnitys ja letkutus.

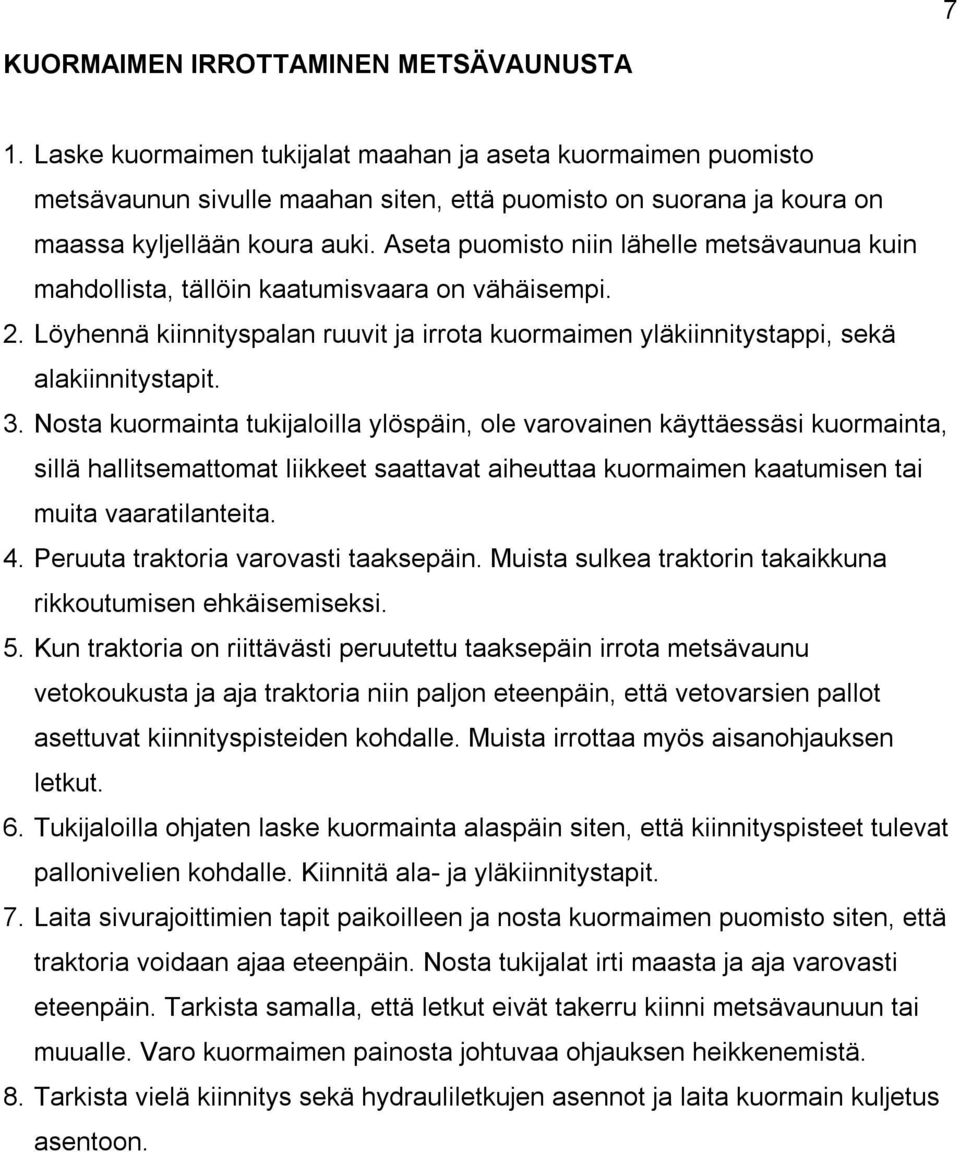

9 7 KUORMAIMEN IRROTTAMINEN METSÄVAUNUSTA 1. Laske kuormaimen tukijalat maahan ja aseta kuormaimen puomisto metsävaunun sivulle maahan siten, että puomisto on suorana ja koura on maassa kyljellään koura auki. Aseta puomisto niin lähelle metsävaunua kuin mahdollista, tällöin kaatumisvaara on vähäisempi. 2. Löyhennä kiinnityspalan ruuvit ja irrota kuormaimen yläkiinnitystappi, sekä alakiinnitystapit. 3. Nosta kuormainta tukijaloilla ylöspäin, ole varovainen käyttäessäsi kuormainta, sillä hallitsemattomat liikkeet saattavat aiheuttaa kuormaimen kaatumisen tai muita vaaratilanteita. 4. Peruuta traktoria varovasti taaksepäin. Muista sulkea traktorin takaikkuna rikkoutumisen ehkäisemiseksi. 5. Kun traktoria on riittävästi peruutettu taaksepäin irrota metsävaunu vetokoukusta ja aja traktoria niin paljon eteenpäin, että vetovarsien pallot asettuvat kiinnityspisteiden kohdalle. Muista irrottaa myös aisanohjauksen letkut. 6. Tukijaloilla ohjaten laske kuormainta alaspäin siten, että kiinnityspisteet tulevat pallonivelien kohdalle. Kiinnitä ala- ja yläkiinnitystapit. 7. Laita sivurajoittimien tapit paikoilleen ja nosta kuormaimen puomisto siten, että traktoria voidaan ajaa eteenpäin. Nosta tukijalat irti maasta ja aja varovasti eteenpäin. Tarkista samalla, että letkut eivät takerru kiinni metsävaunuun tai muualle. Varo kuormaimen painosta johtuvaa ohjauksen heikkenemistä. 8. Tarkista vielä kiinnitys sekä hydrauliletkujen asennot ja laita kuormain kuljetus asentoon.

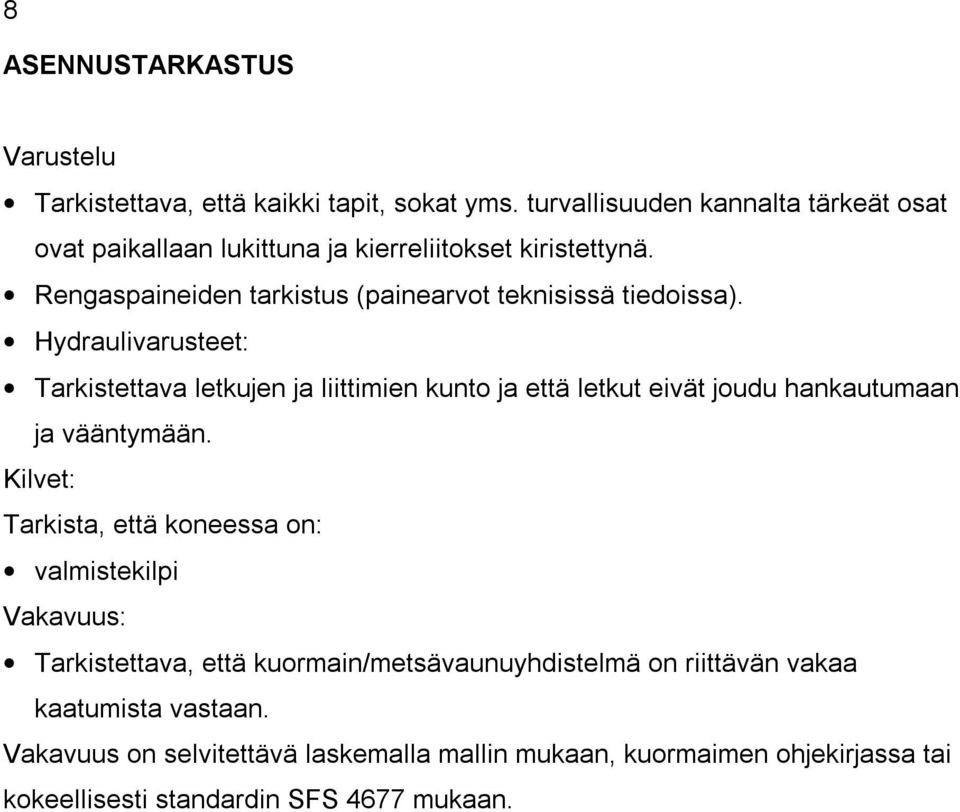

10 8 ASENNUSTARKASTUS Varustelu Tarkistettava, että kaikki tapit, sokat yms. turvallisuuden kannalta tärkeät osat ovat paikallaan lukittuna ja kierreliitokset kiristettynä. Rengaspaineiden tarkistus (painearvot teknisissä tiedoissa). Hydraulivarusteet: Tarkistettava letkujen ja liittimien kunto ja että letkut eivät joudu hankautumaan ja vääntymään. Kilvet: Tarkista, että koneessa on: valmistekilpi Vakavuus: Tarkistettava, että kuormain/metsävaunuyhdistelmä on riittävän vakaa kaatumista vastaan. Vakavuus on selvitettävä laskemalla mallin mukaan, kuormaimen ohjekirjassa tai kokeellisesti standardin SFS 4677 mukaan.

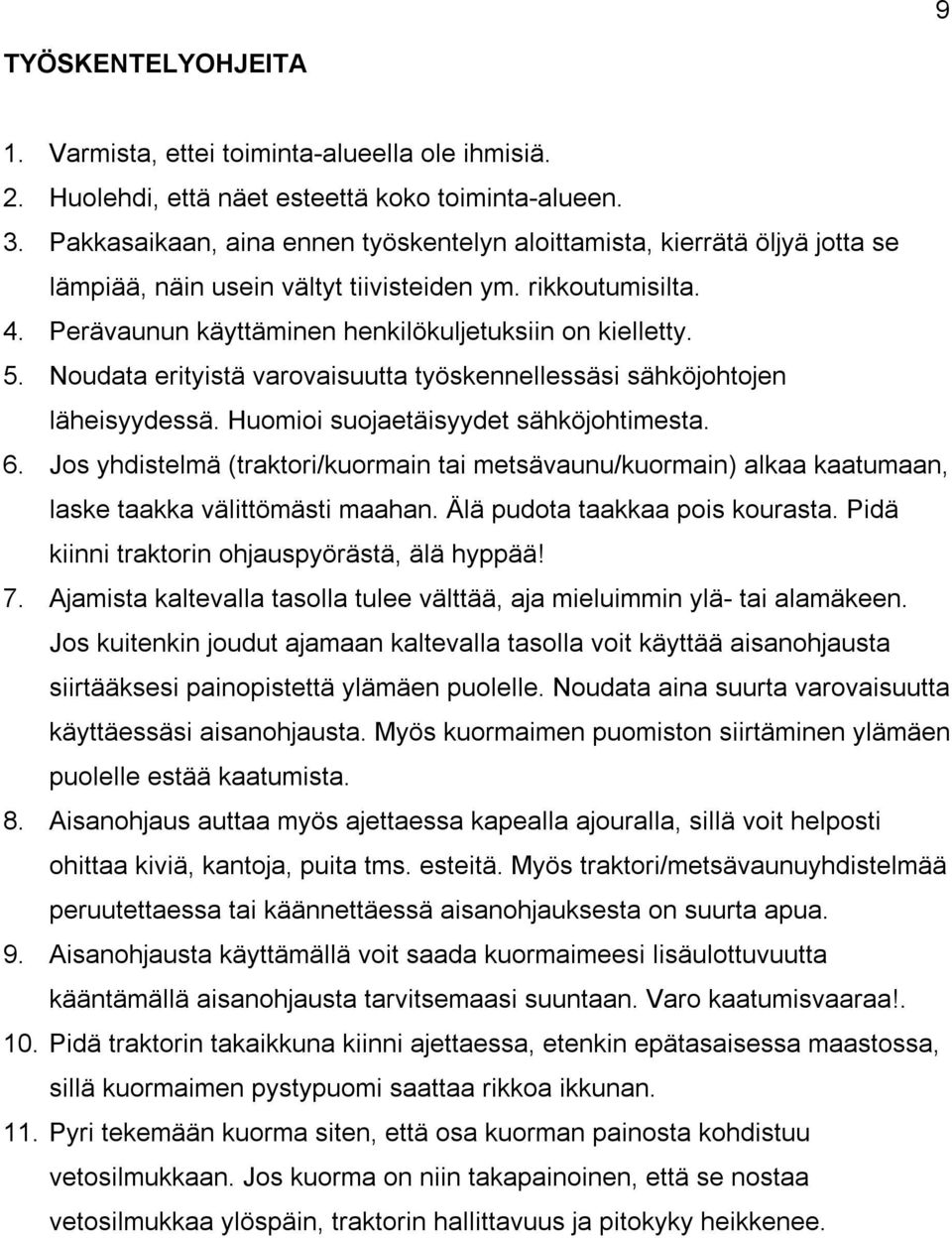

11 9 TYÖSKENTELYOHJEITA 1. Varmista, ettei toiminta-alueella ole ihmisiä. 2. Huolehdi, että näet esteettä koko toiminta-alueen. 3. Pakkasaikaan, aina ennen työskentelyn aloittamista, kierrätä öljyä jotta se lämpiää, näin usein vältyt tiivisteiden ym. rikkoutumisilta. 4. Perävaunun käyttäminen henkilökuljetuksiin on kielletty. 5. Noudata erityistä varovaisuutta työskennellessäsi sähköjohtojen läheisyydessä. Huomioi suojaetäisyydet sähköjohtimesta. 6. Jos yhdistelmä (traktori/kuormain tai metsävaunu/kuormain) alkaa kaatumaan, laske taakka välittömästi maahan. Älä pudota taakkaa pois kourasta. Pidä kiinni traktorin ohjauspyörästä, älä hyppää! 7. Ajamista kaltevalla tasolla tulee välttää, aja mieluimmin ylä- tai alamäkeen. Jos kuitenkin joudut ajamaan kaltevalla tasolla voit käyttää aisanohjausta siirtääksesi painopistettä ylämäen puolelle. Noudata aina suurta varovaisuutta käyttäessäsi aisanohjausta. Myös kuormaimen puomiston siirtäminen ylämäen puolelle estää kaatumista. 8. Aisanohjaus auttaa myös ajettaessa kapealla ajouralla, sillä voit helposti ohittaa kiviä, kantoja, puita tms. esteitä. Myös traktori/metsävaunuyhdistelmää peruutettaessa tai käännettäessä aisanohjauksesta on suurta apua. 9. Aisanohjausta käyttämällä voit saada kuormaimeesi lisäulottuvuutta kääntämällä aisanohjausta tarvitsemaasi suuntaan. Varo kaatumisvaaraa!. 10. Pidä traktorin takaikkuna kiinni ajettaessa, etenkin epätasaisessa maastossa, sillä kuormaimen pystypuomi saattaa rikkoa ikkunan. 11. Pyri tekemään kuorma siten, että osa kuorman painosta kohdistuu vetosilmukkaan. Jos kuorma on niin takapainoinen, että se nostaa vetosilmukkaa ylöspäin, traktorin hallittavuus ja pitokyky heikkenee.

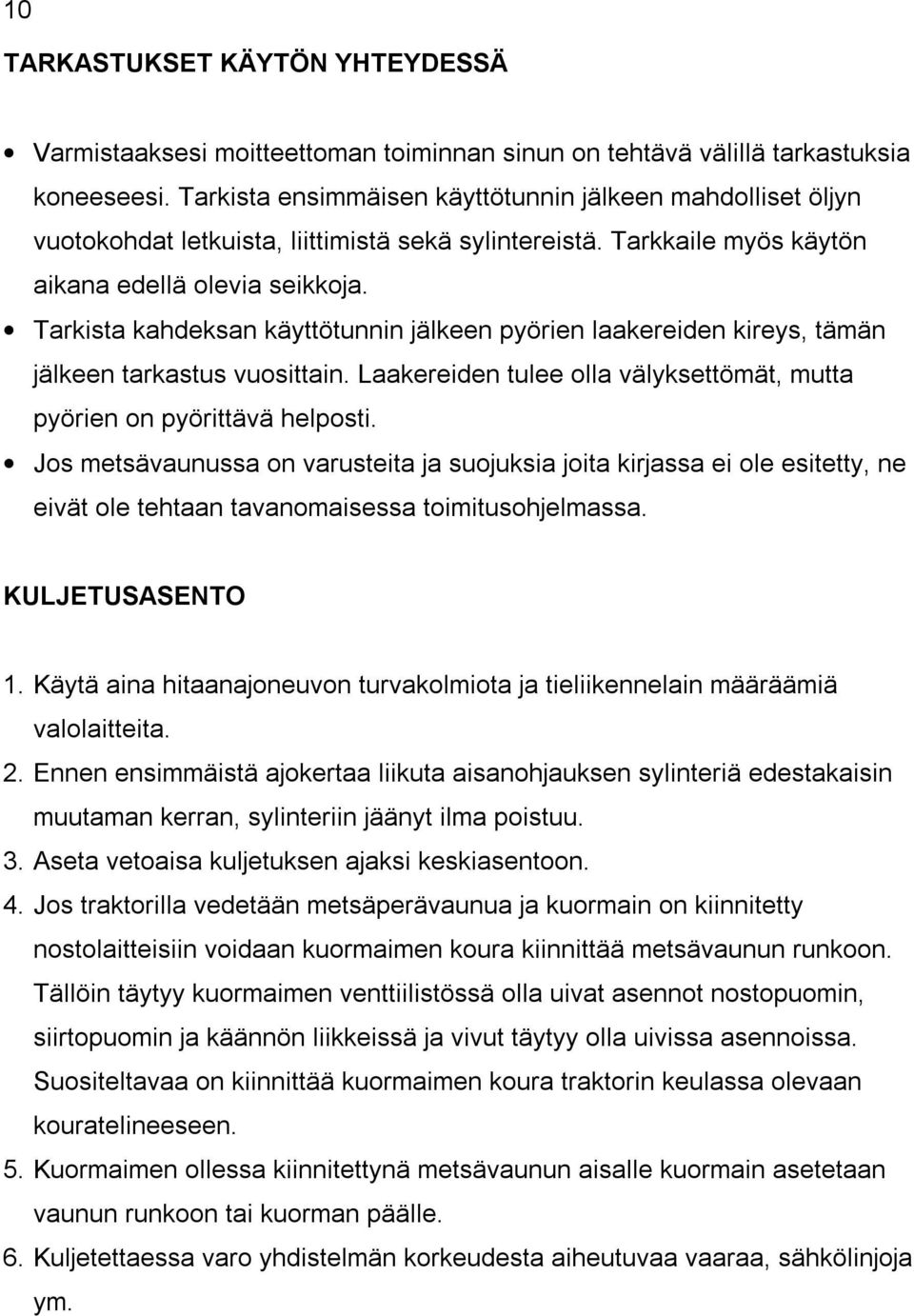

12 10 TARKASTUKSET KÄYTÖN YHTEYDESSÄ Varmistaaksesi moitteettoman toiminnan sinun on tehtävä välillä tarkastuksia koneeseesi. Tarkista ensimmäisen käyttötunnin jälkeen mahdolliset öljyn vuotokohdat letkuista, liittimistä sekä sylintereistä. Tarkkaile myös käytön aikana edellä olevia seikkoja. Tarkista kahdeksan käyttötunnin jälkeen pyörien laakereiden kireys, tämän jälkeen tarkastus vuosittain. Laakereiden tulee olla välyksettömät, mutta pyörien on pyörittävä helposti. Jos metsävaunussa on varusteita ja suojuksia joita kirjassa ei ole esitetty, ne eivät ole tehtaan tavanomaisessa toimitusohjelmassa. KULJETUSASENTO 1. Käytä aina hitaanajoneuvon turvakolmiota ja tieliikennelain määräämiä valolaitteita. 2. Ennen ensimmäistä ajokertaa liikuta aisanohjauksen sylinteriä edestakaisin muutaman kerran, sylinteriin jäänyt ilma poistuu. 3. Aseta vetoaisa kuljetuksen ajaksi keskiasentoon. 4. Jos traktorilla vedetään metsäperävaunua ja kuormain on kiinnitetty nostolaitteisiin voidaan kuormaimen koura kiinnittää metsävaunun runkoon. Tällöin täytyy kuormaimen venttiilistössä olla uivat asennot nostopuomin, siirtopuomin ja käännön liikkeissä ja vivut täytyy olla uivissa asennoissa. Suositeltavaa on kiinnittää kuormaimen koura traktorin keulassa olevaan kouratelineeseen. 5. Kuormaimen ollessa kiinnitettynä metsävaunun aisalle kuormain asetetaan vaunun runkoon tai kuorman päälle. 6. Kuljetettaessa varo yhdistelmän korkeudesta aiheutuvaa vaaraa, sähkölinjoja ym.

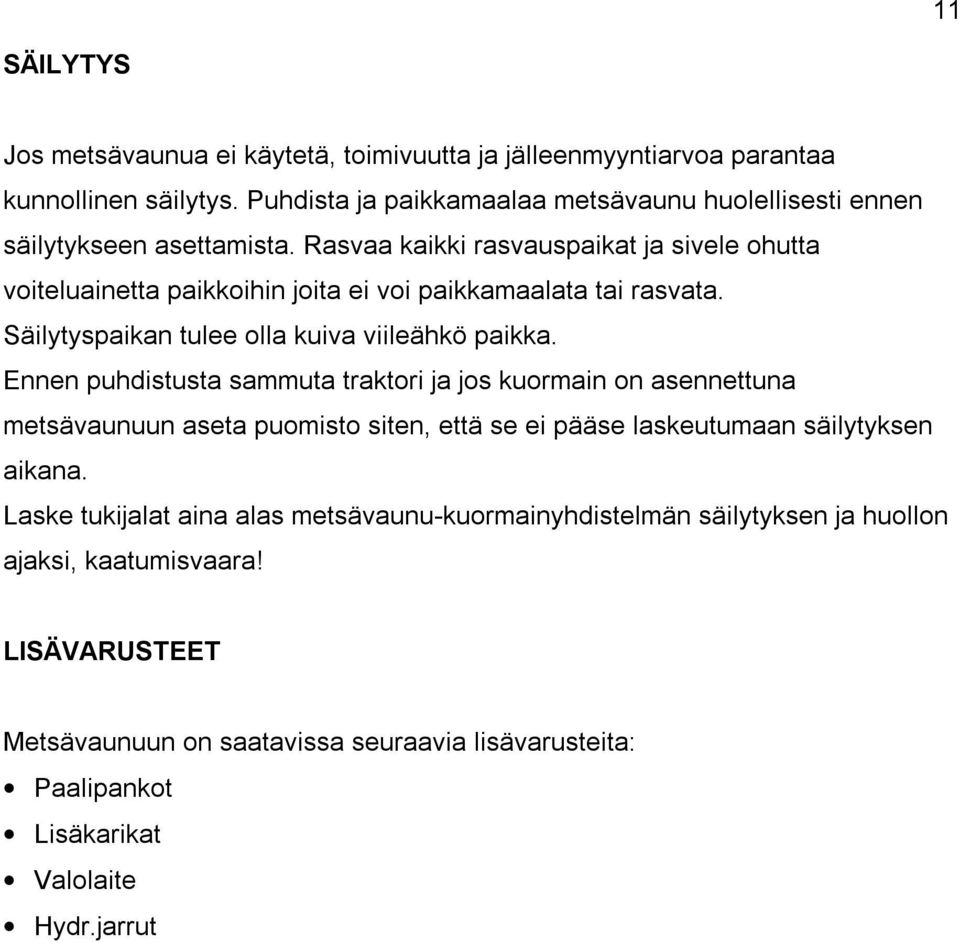

13 11 SÄILYTYS Jos metsävaunua ei käytetä, toimivuutta ja jälleenmyyntiarvoa parantaa kunnollinen säilytys. Puhdista ja paikkamaalaa metsävaunu huolellisesti ennen säilytykseen asettamista. Rasvaa kaikki rasvauspaikat ja sivele ohutta voiteluainetta paikkoihin joita ei voi paikkamaalata tai rasvata. Säilytyspaikan tulee olla kuiva viileähkö paikka. Ennen puhdistusta sammuta traktori ja jos kuormain on asennettuna metsävaunuun aseta puomisto siten, että se ei pääse laskeutumaan säilytyksen aikana. Laske tukijalat aina alas metsävaunu-kuormainyhdistelmän säilytyksen ja huollon ajaksi, kaatumisvaara! LISÄVARUSTEET Metsävaunuun on saatavissa seuraavia lisävarusteita: Paalipankot Lisäkarikat Valolaite Hydr.jarrut

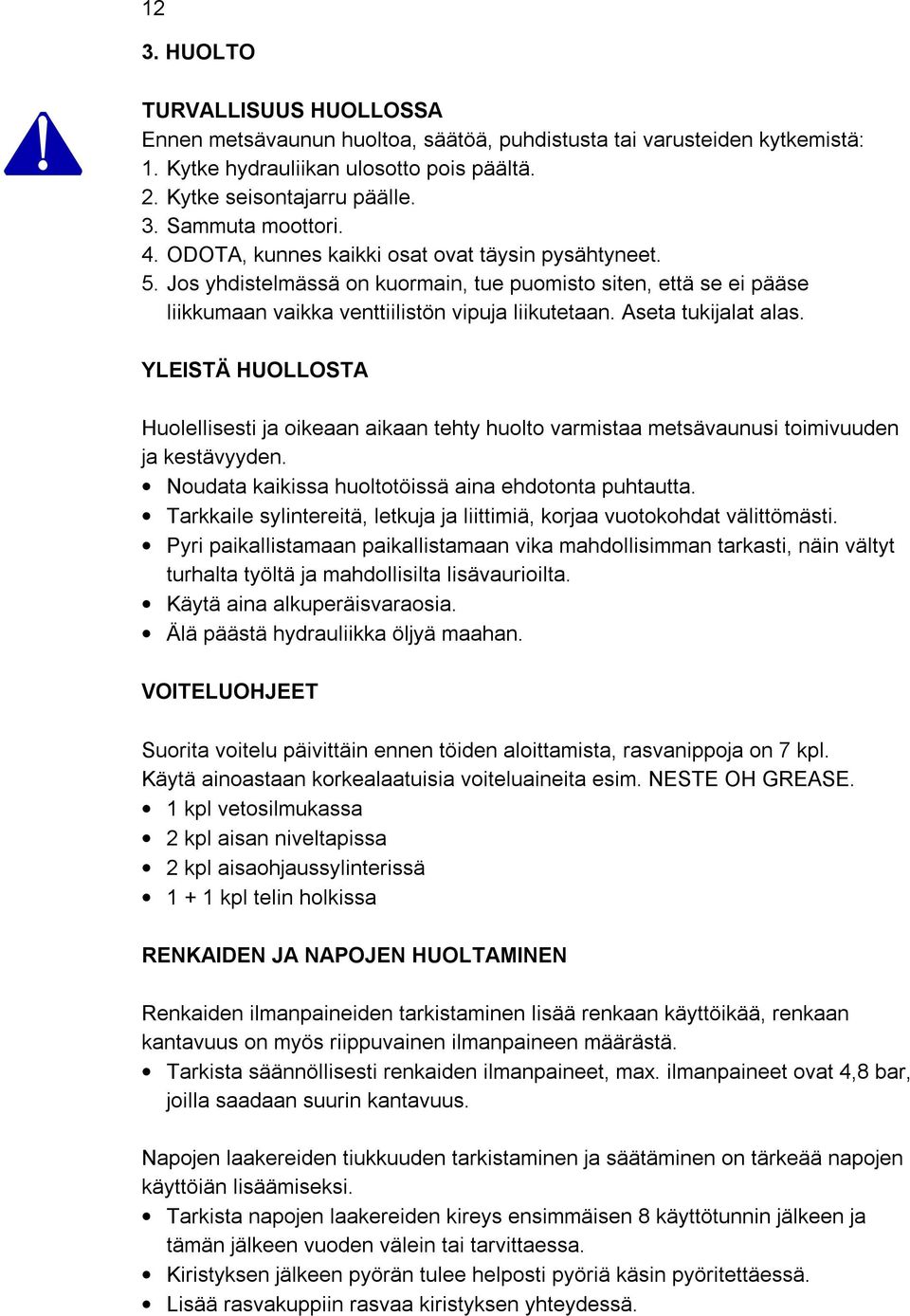

14 12 3. HUOLTO TURVALLISUUS HUOLLOSSA Ennen metsävaunun huoltoa, säätöä, puhdistusta tai varusteiden kytkemistä: 1. Kytke hydrauliikan ulosotto pois päältä. 2. Kytke seisontajarru päälle. 3. Sammuta moottori. 4. ODOTA, kunnes kaikki osat ovat täysin pysähtyneet. 5. Jos yhdistelmässä on kuormain, tue puomisto siten, että se ei pääse liikkumaan vaikka venttiilistön vipuja liikutetaan. Aseta tukijalat alas. YLEISTÄ HUOLLOSTA Huolellisesti ja oikeaan aikaan tehty huolto varmistaa metsävaunusi toimivuuden ja kestävyyden. Noudata kaikissa huoltotöissä aina ehdotonta puhtautta. Tarkkaile sylintereitä, letkuja ja liittimiä, korjaa vuotokohdat välittömästi. Pyri paikallistamaan paikallistamaan vika mahdollisimman tarkasti, näin vältyt turhalta työltä ja mahdollisilta lisävaurioilta. Käytä aina alkuperäisvaraosia. Älä päästä hydrauliikka öljyä maahan. VOITELUOHJEET Suorita voitelu päivittäin ennen töiden aloittamista, rasvanippoja on 7 kpl. Käytä ainoastaan korkealaatuisia voiteluaineita esim. NESTE OH GREASE. 1 kpl vetosilmukassa 2 kpl aisan niveltapissa 2 kpl aisaohjaussylinterissä kpl telin holkissa RENKAIDEN JA NAPOJEN HUOLTAMINEN Renkaiden ilmanpaineiden tarkistaminen lisää renkaan käyttöikää, renkaan kantavuus on myös riippuvainen ilmanpaineen määrästä. Tarkista säännöllisesti renkaiden ilmanpaineet, max. ilmanpaineet ovat 4,8 bar, joilla saadaan suurin kantavuus. Napojen laakereiden tiukkuuden tarkistaminen ja säätäminen on tärkeää napojen käyttöiän lisäämiseksi. Tarkista napojen laakereiden kireys ensimmäisen 8 käyttötunnin jälkeen ja tämän jälkeen vuoden välein tai tarvittaessa. Kiristyksen jälkeen pyörän tulee helposti pyöriä käsin pyöritettäessä. Lisää rasvakuppiin rasvaa kiristyksen yhteydessä.

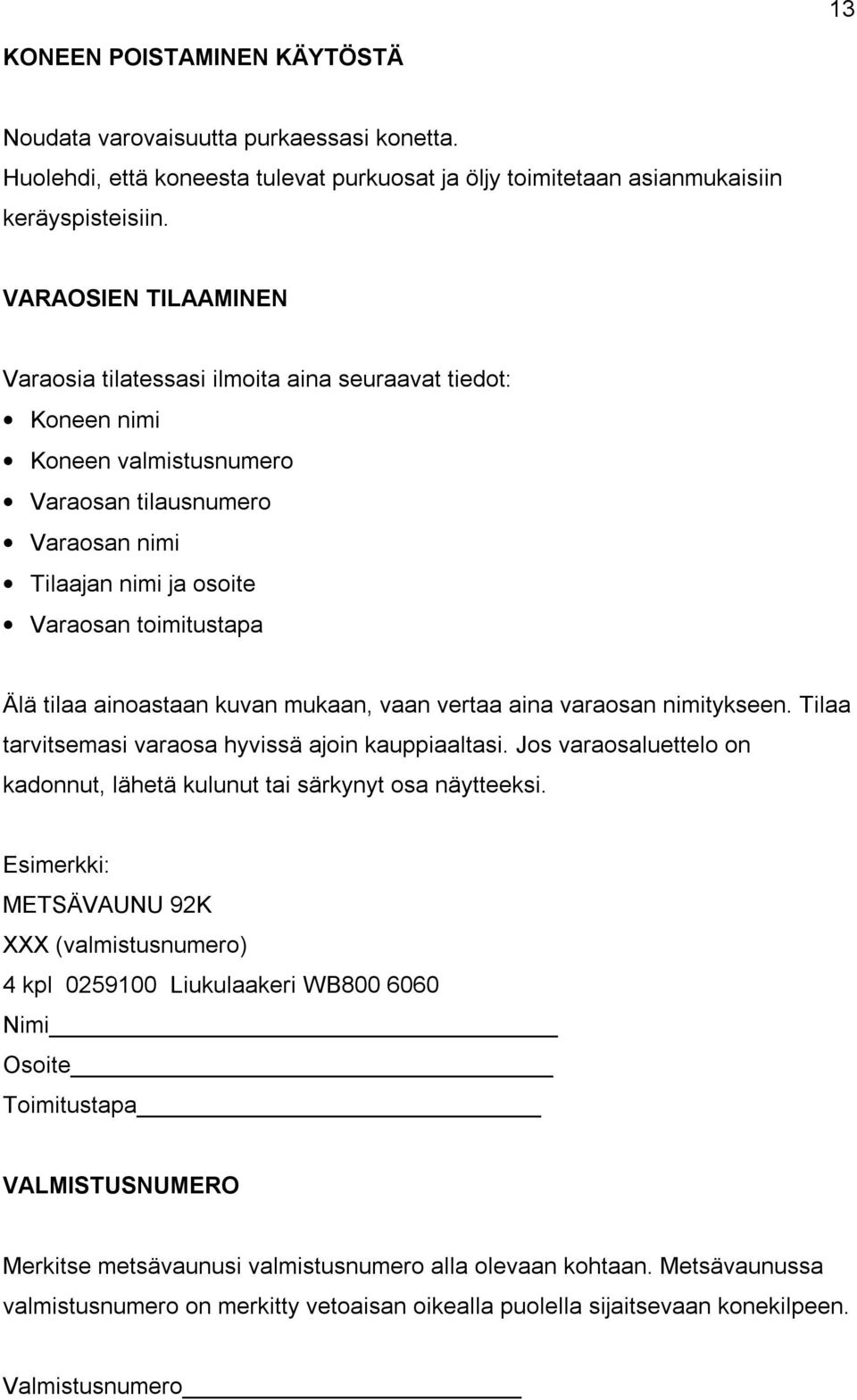

15 13 KONEEN POISTAMINEN KÄYTÖSTÄ Noudata varovaisuutta purkaessasi konetta. Huolehdi, että koneesta tulevat purkuosat ja öljy toimitetaan asianmukaisiin keräyspisteisiin. VARAOSIEN TILAAMINEN Varaosia tilatessasi ilmoita aina seuraavat tiedot: Koneen nimi Koneen valmistusnumero Varaosan tilausnumero Varaosan nimi Tilaajan nimi ja osoite Varaosan toimitustapa Älä tilaa ainoastaan kuvan mukaan, vaan vertaa aina varaosan nimitykseen. Tilaa tarvitsemasi varaosa hyvissä ajoin kauppiaaltasi. Jos varaosaluettelo on kadonnut, lähetä kulunut tai särkynyt osa näytteeksi. Esimerkki: METSÄVAUNU 92K XXX (valmistusnumero) 4 kpl Liukulaakeri WB Nimi Osoite Toimitustapa VALMISTUSNUMERO Merkitse metsävaunusi valmistusnumero alla olevaan kohtaan. Metsävaunussa valmistusnumero on merkitty vetoaisan oikealla puolella sijaitsevaan konekilpeen. Valmistusnumero

16 14 TAKUUEHDOT Nokka-Tume Oy (valmistaja) myöntää valmistamilleen tuotteille takuun, joka on voimassa 12 kk koneen luovutuspäivästä asiakkaalle. Takuuta voidaan kuitenkin soveltaa ehtojen mukaan ainoastaan reklamaatioihin, jotka on tehty valmistajalle kolmen vuoden kuluessa tuotteen luovuttamisesta tehtaan edustajalle tai jälleenmyyjälle. Takuu koskee osoitettuja valmistus-, raaka-aine- ja materiaalivikoja. Takuuna korvataan takuun alainen vaurioitunut osa, mutta ei siitä aiheutunutta, muulle kuin itse koneelle tullutta lisävahinkoa eikä myöskään välillistä vahinkoa tai menetystä. Tällaista välillistä vahinkoa tai menetystä voivat olla työn keskeytymisen tai kuljetusten aiheuttamat kustannukset, korvaavan koneen vuokra jne. Takuuna korvattava osa toimitetaan ostajan kustannuksella siihen maahan, johon kone on alunperin toimitettu. Takuuna ei myöskään korvata maahantuonnista mahdollisesti aiheutuneita kustannuksia eikä sen jälkeisiä sisäisiä jatkorahteja. Epäselvissä tapauksissa takuunantajalla on oikeus pyytää palauttamaan takuuna korvattavaksi anottu osa tehtaalle takuukäsittelyä varten valmistajan pyytämine lisätietoineen. Tällöin valmistaja vastaa paluurahdista. Takuuna ei korvata normaalista kulumisesta, huolimattomuudesta, tahallisuudesta, virheellisestä asennuksesta tai käytöstä, ylikuormituksesta eikä myöskään puutteellisesta huollosta johtuneita vikoja. Takuu ei koske kuluvia osia kuten renkaita, laakereita, letkuja, liittimiä, suodattimia, sähkökaapeleita, tiivisteitä yms. Takuu ei myöskään korvaa tulipalon, liikennevahingon tai muun onnettomuuden koneelle aiheuttamia vaurioita. Takuun ehtona on, että tuotteesta on luovutuksen yhteydessä täytetty luovutus- ja takuutodistus. Lisäksi havaittu vika tulee lisävahinkojen välttämiseksi ilmoittaa joko valmistajalle tai tämän edustajalle kirjallisena viipymättä ja aina ennen takuuajan umpeutumista. Ehtona on myös, että muissa korjaustöissä on käytetty alkuperäisiä tai valmistajan etukäteen kirjallisesti hyväksymiä osia. Takuuanomukseen tulee liittää seuraavat tiedot: koneen tyyppi, valmistusnumero, luovutuspäivä, ostajan nimi ja osoite. Takuu ei ole voimassa, mikäli alkuperäistä konetta tai sen käyttötarkoitusta on muutettu tai siihen on liitetty lisävarusteita ilman valmistajan kirjallista suostumusta. Takuu raukeaa, mikäli kone vaihtaa omistajaa takuuaikana.

17 Varaosaluettelo Metsävaunu 91

18

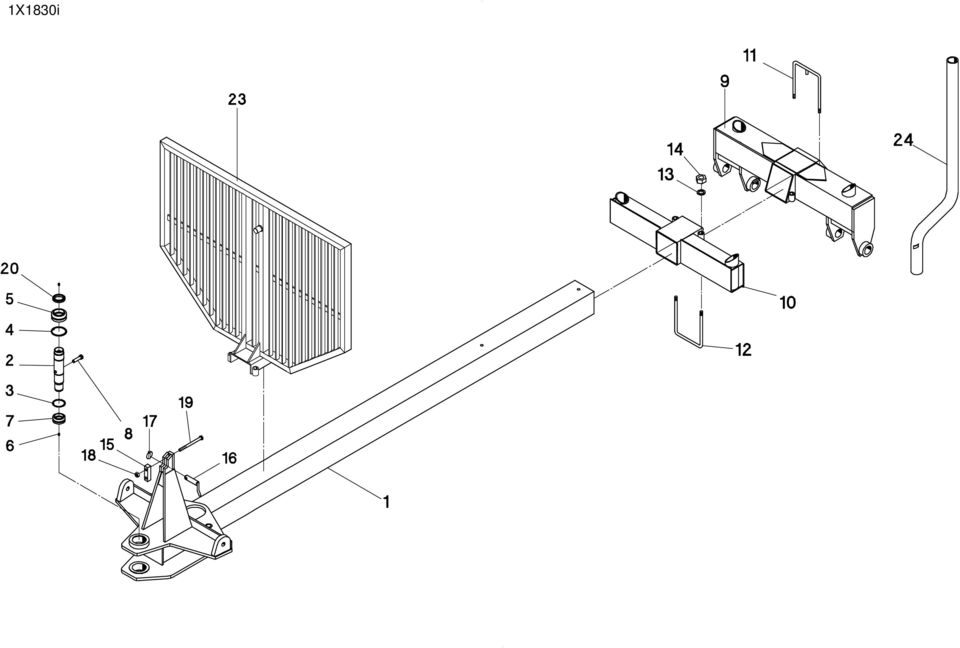

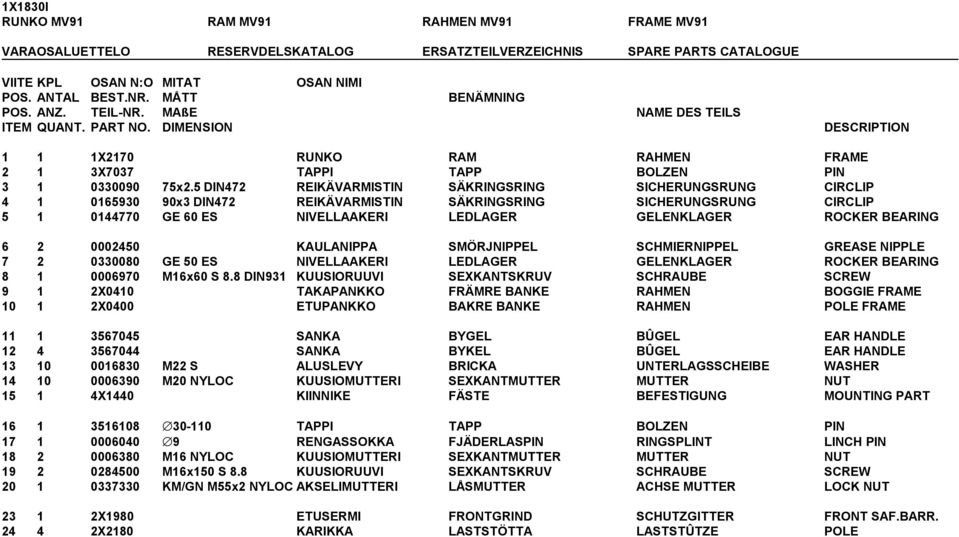

19 1X1830I RUNKO MV91 RAM MV91 RAHMEN MV91 FRAME MV91 VARAOSALUETTELO RESERVDELSKATALOG ERSATZTEILVERZEICHNIS SPARE PARTS CATALOGUE VIITE KPL OSAN N:O MITAT OSAN NIMI POS. ANTAL BEST.NR. MÅTT BENÄMNING POS. ANZ. TEIL-NR. MAßE NAME DES TEILS ITEM QUANT. PART NO. DIMENSION DESCRIPTION 1 1 1X2170 RUNKO RAM RAHMEN FRAME 2 1 3X7037 TAPPI TAPP BOLZEN PIN x2.5 DIN472 REIKÄVARMISTIN SÄKRINGSRING SICHERUNGSRUNG CIRCLIP x3 DIN472 REIKÄVARMISTIN SÄKRINGSRING SICHERUNGSRUNG CIRCLIP GE 60 ES NIVELLAAKERI LEDLAGER GELENKLAGER ROCKER BEARING KAULANIPPA SMÖRJNIPPEL SCHMIERNIPPEL GREASE NIPPLE GE 50 ES NIVELLAAKERI LEDLAGER GELENKLAGER ROCKER BEARING M16x60 S 8.8 DIN931 KUUSIORUUVI SEXKANTSKRUV SCHRAUBE SCREW 9 1 2X0410 TAKAPANKKO FRÄMRE BANKE RAHMEN BOGGIE FRAME X0400 ETUPANKKO BAKRE BANKE RAHMEN POLE FRAME SANKA BYGEL BÛGEL EAR HANDLE SANKA BYKEL BÛGEL EAR HANDLE M22 S ALUSLEVY BRICKA UNTERLAGSSCHEIBE WASHER M20 NYLOC KUUSIOMUTTERI SEXKANTMUTTER MUTTER NUT X1440 KIINNIKE FÄSTE BEFESTIGUNG MOUNTING PART TAPPI TAPP BOLZEN PIN RENGASSOKKA FJÄDERLASPIN RINGSPLINT LINCH PIN M16 NYLOC KUUSIOMUTTERI SEXKANTMUTTER MUTTER NUT M16x150 S 8.8 KUUSIORUUVI SEXKANTSKRUV SCHRAUBE SCREW KM/GN M55x2 NYLOC AKSELIMUTTERI LÅSMUTTER ACHSE MUTTER LOCK NUT X1980 ETUSERMI FRONTGRIND SCHUTZGITTER FRONT SAF.BARR X2180 KARIKKA LASTSTÖTTA LASTSTÛTZE POLE

20

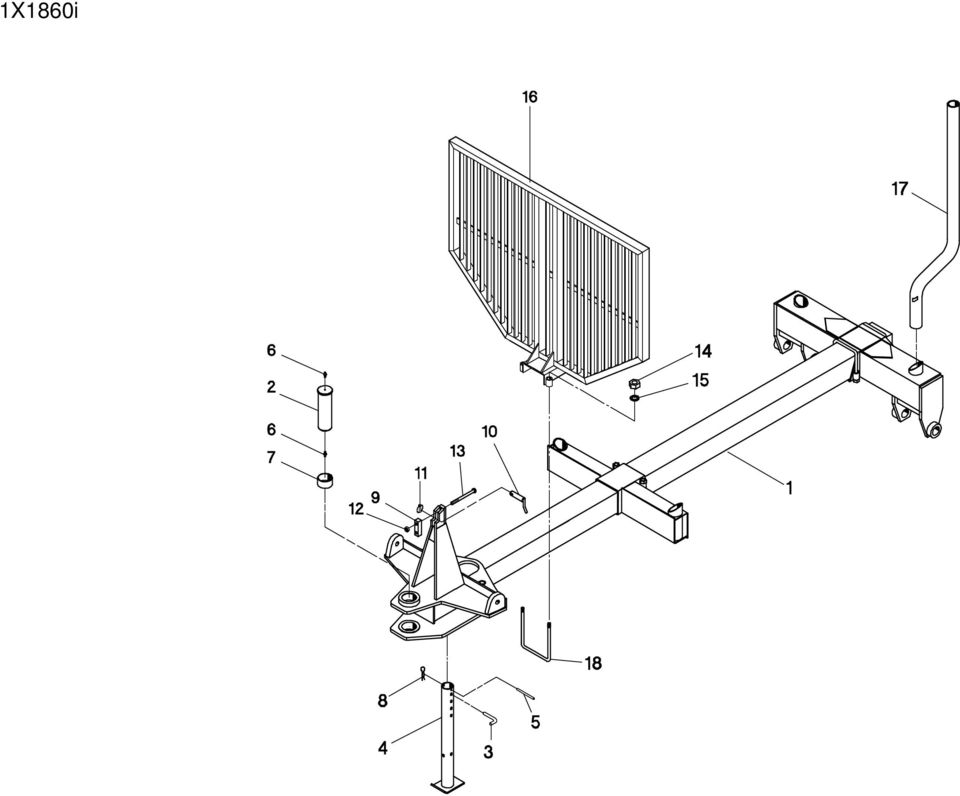

21 1X1860I RUNKO MV91 RAM MV91 RAHMEN MV91 FRAME MV91 VARAOSALUETTELO RESERVDELSKATALOG ERSATZTEILVERZEICHNIS SPARE PARTS CATALOGUE VIITE KPL OSAN N:O MITAT OSAN NIMI POS. ANTAL BEST.NR. MÅTT BENÄMNING POS. ANZ. TEIL-NR. MAßE NAME DES TEILS ITEM QUANT. PART NO. DIMENSION DESCRIPTION 1 1 1X1850 RUNKO RAM RAHMEN FRAME NIVELTAPPI LEDTAPP GELENKBOLZEN BOLT 3 1 4X0930 TAPPI TAPP BOLZEN PIN TUKIJALKA STÖDFOT STÜTZEFUSS SUPPORT FOOT x90 JOUSTOSOKKA RÖRSPRINT SPANSSTIFT TENSION PIN M6x1 KAULANIPPA SMÖRJNIPPEL SCHMIERNIPPEL GREASE NIPPLE 7 2 4H /85-50 LAAKERIHOLKKI LAGERHYLSA LAGERZWINGE BEARING BUSHING HIUSNEULASOKKA SPRINT SPLINT PIN 9 1 4X1440 KIINNIKE FÄSTE BEFESTIGUNG MOUNTING PART TAPPI TAPP BOLZEN PIN RENGASSOKKA FJÄDERLASPIN RINGSPLINT LINCH PIN M16 NYLOC KUUSIOMUTTERI SEXKANTMUTTER MUTTER NUT M16x150 S 8.8 KUUSIORUUVI SEXKANTSKRUV SCHRAUBE SCREW M20 NYLOC KUUSIOMUTTERI SEXKANTMUTTER MUTTER NUT M22 S ALUSLEVY BRICKA UNTERLAGSSCHEIBE WASHER X1980 ETUSERMI FRONTGRIND SCHUTZGITTER FRONT SAF.BARR X2180 KARIKKA LASTSTÖTTA LASTSTÛTZE POLE SANKA BYKEL BÛGEL EAR HANDLE

22

23 2X1990I TELIOSAT 91 / 92K BOGGIE DOPPELACHSE BOGGIES VARAOSALUETTELO RESERVDELSKATALOG ERSATZTEILVERZEICHNIS SPARE PARTS CATALOGUE VIITE KPL OSAN N:O MITAT OSAN NIMI POS. ANTAL BEST.NR. MÅTT BENÄMNING POS. ANZ. TEIL-NR. MAßE NAME DES TEILS ITEM QUANT. PART NO. DIMENSION DESCRIPTION 1 2 3X2820 TELI, OIK./VAS. BOGGIE, HÖGER DOPPELACHSE, RECHTS BOGGIE, RIGHT 2 2 4X3300 Ø TELIN TAPPI TAPP BOLZEN PIN M30 NYLOC KUUSIOMUTTERI SEXKANTMUTTER MUTTER NUT 5 2 4X3310 Ø31/90-10 ALUSLEVY BRICKA UNTERLAGSSCHEIBE WASHER WB LIUKULAAKERI GLIDLAGER GLEITLAGER BUSHING M6x1 RASVANIPPA SMÖRJNIPPEL SCHMIERNIPPEL GREASE NIPPLE

24

25 I NAPA ADR S69661 NAV ADR S69661 RADNABE ADR S69661 HUB ADR S69661 VARAOSALUETTELO RESERVDELSKATALOG ERSATZTEILVERZEICHNIS SPARE PARTS CATALOGUE VIITE KPL OSAN N:O MITAT OSAN NIMI POS. ANTAL BEST.NR. MÅTT BENÄMNING POS. ANZ. TEIL-NR. MAßE NAME DES TEILS ITEM QUANT. PART NO. DIMENSION DESCRIPTION ADR S69661 Ø70 NAPA, TÄYDELLINEN NAV, KOMPL. RADNABE, KOMPL. HUB, COMPL Ø70 AKSELI AXEL ACHSE SHAFT Ø65/75-4 TUKIRENGAS STÖDRING STÜTZRING SUPPORT RING Ø65/120 TIIVISTE TÄTNING DICHTUNG SEAL KARTIORULLALAAKERI RULLAGER ROLLENLAGER BEARING M18x1,5 RUUVI SKRUV SCHRAUBE SCREW NAPA NAV RADNABE HUB KARTIORULLALAAKERI RULLAGER ROLLENLAGER BEARING M18x1,5 MUTTERI MUTTER MUTTER NYLOC NUT M40x1,5 MUTTERI MUTTER MUTTER NYLOC NUT Ø5 SOKKA PINNE PLINT PIN Ø90 RASVAKUPPI NAVBRICKA SCHMIERPFANNE COVER Ø67/120 PELTITIIVISTE TÄTNING DICHTUNG SEAL Ø52/90 PELTITIIVISTE TÄTNING DICHTUNG SEAL

26

27 2X2010I TELIOSAT, HYDR.JARRUT 1-AKS. BOGGIE HYDR.BROMS DOPPELACHSE, HYDR.BREMSE BOGGIES, HYDR. BRAKES VARAOSALUETTELO RESERVDELSKATALOG ERSATZTEILVERZEICHNIS SPARE PARTS CATALOGUE VIITE KPL OSAN N:O MITAT OSAN NIMI POS. ANTAL BEST.NR. MÅTT BENÄMNING POS. ANZ. TEIL-NR. MAßE NAME DES TEILS ITEM QUANT. PART NO. DIMENSION DESCRIPTION 1 1 4X3450 L = 6500 HYDRAULILETKU HYDRAULSLANG HYDRAULIKSCHLAUCH HYDRAULIC HOSE X2200 L = 1000 HYDRAULILETKU HYDRAULSLANG HYDRAULIKSCHLAUCH HYDRAULIC HOSE R1/4 -R1/4 -R1/4 T-LIITIN T-KOPPLING T-VERBINDUNG T-UNION R1/4 -M10x1,25 KAKSOISNIPPA DUPPELNIPPEL DOPPELNIPPEL DOUBLE NIPPLE Ø10/14-1 KUPARITIIVISTE KOPPARTÄTNING KUPFERDICHTUNG COPPER SEAL CP20/38 VAROVENTTIILI SÄKERHETSVENTIL SICHERHEITSVENTIL SAFETY VALVE R3/ KAKSOISNIPPA DUPPELNIPPEL DOPPELNIPPEL DOUBLE NIPPLE R3/8 -R1/ SUPISTUSNIPPA REDUKTIONSNIPPEL NIPPEL REDUCING NIPPLE R1/4 -R3/ SUPISTUSNIPPA REDUKTIONSNIPPEL NIPPEL REDUCING NIPPLE / USIT-RENGAS USIT-RING USIT-RING USIT-SEAL / USIT-RENGAS USIT-RING USIT-RING USIT-SEAL /2 PIKALIITINPISTOKE SNABBKOPPLING SCHNELLVERSCHLUSS QUICKCOUPLING /2 PÖLYSUOJA, PISTOKE SKYDD SCHUTZBLECH COVER X3440 L = 900 HYDRAULILETKU HYDRAULSLANG HYDRAULIKSCHLAUCH HYDRAULIC HOSE X2870 TELI, OIKEA BOGGIE, VÄNSTER DOPPELACHSE, RECHTS BOGGIE, RIGHTS X2880 TELI, VASEN BOGGIE, VÄNSTER DOPPELACHSE, LINKS BOGGIE, LEFT X3300 Ø TELIN TAPPI TAPP BOLZEN PIN WB LIUKULAAKERI GLIDLAGER GLEITLAGER BUSHING X3310 Ø31/90-10 ALUSLEVY BRICKA UNTERLAGSSCHEIBE WASHER M30 Nyloc KUUSIOMUTTERI SEXKANTMUTTER MUTTER NUT M6x1 RASVANIPPA SMÖRJNIPPEL SCHMIERNIPPEL GREASE NIPPLE

28

29 JARRUNAPA ADR S696618I BROMSNAV ADR S696618I BREMSERADNABE ADR S696618I BRAKE HUB ADR S696618I VARAOSALUETTELO RESERVDELSKATALOG ERSATZTEILVERZEICHNIS SPARE PARTS CATALOGUE VIITE KPL OSAN N:O MITAT OSAN NIMI POS. ANTAL BEST.NR. MÅTT BENÄMNING POS. ANZ. TEIL-NR. MAßE NAME DES TEILS ITEM QUANT. PART NO. DIMENSION DESCRIPTION ADR S696618I Ø70 NAPA TÄYDELLINEN HJULNAV RADNABE KOMPL. HUB KOMPL Ø70 AKSELI AXEL ACHSE AXLE M10 s Nyloc KUUSIOMUTTERI SEXKANTMUTTER MUTTER NUT Ø26x1,2 AKSELIVARMISTIN AXELSÄKRING WELLENSICHERUNGSRING RETAINER RING Ø28/36-3 TUKIRENGAS STÖDRING STÜTZRING SUPPORT RING KILPI SKYLT SCHILD SIGN PLATE AKSELI AXEL ACHSE SHAFT JOUSI FJÄDER FEDER SPRING BERAL 1117 Ø300x80 JARRUKENKÄ BROMSBACK BREMSSCHUHE BRAKE SHOE M18x1,5-60 RUUVI SKRUV SCHRAUBE SCREW Ø300x90 JARRURUMPU BROMSTRUMMA BREMSETROMMEL BRAKE DRUM Ø65/75-4 TUKIRENGAS STÖDRING STÜTZRING SUPPORT RING Ø65/120 TIIVISTE TÄTNING DICHTUNG SEAL (7213E) RULLALAAKERI RULLAGER ROLLENLAGER BEARING NAPA NAV RADNABE HUB M18x1.5 MUTTERI MUTTER MUTTER NYLOC NUT Ø90 RASVAKUPPI NAVBRICKA SCHMIERPFANNE CREASE CUP RULLALAAKERI RULLAGER ROLLENLAGER BEARING M40x1.5 MUTTERI MUTTER MUTTER NUT Ø4 SOKKA PINNE SPLINT PIN M12 s KUUSIOMUTTERI SEXKANTMUTTER MUTTER NUT M12 s ALUSLEVY BRICKA UNTERLAGSCHEIBE WASHER SÄÄTÖTAPPI TAPP BOLZEN PIN ASENNUSSARJA MONTERINGSSATS MONTAGESERIE FITTING SET M10x1,25/R1/4" SUPISTUSNIPPA REDUKTIONSNIPPEL NIPPEL NIPPLE Ø10,5/13,8-1 KUPARITIIVISTE KOPPAR TÄTNING KUPFERDICHTUNG COPPER SEAL M6x20 KUUSIORUUVI SEXKANTSKRUV SCHRAUBE SCREW M6 s ALUSLEVY BRICKA UNTERLAGSCHEIBE WASHER Ø32 JARRUSYLINTERI KOOT. BROMSCYLINDER BREMSEZYLINDER BRAKE CYLINDER M8 ILMAUSRUUVI LUFTSKRUV LUFTSCHRAUBE AIR SCREW Ø32 JARRUSYLINTERI BROMSCYLINDER BREMSEZYLINDER BRAKE CYLINDER Ø1,4x22,6-48 PURISTUSJOUSI FJÄDER PRESSFEDER SPRING Ø24/32-7,5 URARENGASTIIVISTE SPÅRRINGTÄTNING RINGDICHTUNG SPLINED RINGSEAL Ø31,7 MÄNTÄ KOLV KOLBEN PISTON Ø17,5 KUULA KUL KUGEL BALL KUMITIIVISTE GUMMITÄTNING GUMMIDICHTUNG RUBBER SEAL

30

31 2X2700I VETOAISA STANDARDI 91 DRAGBOM STANDARD 91 ZUGDEICHSEL STANDARD 91 DRAWBAR STANDARD 91 VARAOSALUETTELO RESERVDELSKATALOG ERSATZTEILVERZEICHNIS SPARE PARTS CATALOGUE VIITE KPL OSAN N:O MITAT OSAN NIMI POS. ANTAL BEST.NR. MÅTT BENÄMNING POS. ANZ. TEIL-NR. MAßE NAME DES TEILS ITEM QUANT. PART NO. DIMENSION DESCRIPTION 1 1 3X3530 VETOAISA DRAGBOM ZUGDEICHSEL DRAWBAR VETOSILMUKKA DRAGDEL ZUGTEIL TRACTIVE PART 3 1 3X7089 TUKIJALKA STÖD STÜTZBEIN SUPPORT LEG 4 1 4X0930 TAPPI TAPP BOLZEN PIN M6x1 RASVANIPPA SMÖRJNIPPEL SCHMIERNIPPEL CREASE NIPPLE Ø10x40 JOUSTOSOKKA FJÄDERPIN FEDERSPLINT TENSION PIN 7 1 3X2130 TAPPI TAPP BOLZEN PIN 8 1 3X2130 AISANOHJAUS DRAGBOMSTYRNING ZUGDEICHSELFÜHRUNG DRAWBAR CONTROL

32

33 2X1580I VETOAISA / DRAGBOM / ZUGDEICHSEL / DRAWBAR Osa Pos. Pos. Määrä Antal Menge Osan No. Item Qty. Osan nimi Benämning Benennung Description 1 1 3X7201 Vetoaisa Dragbom Zugdeichsel Drawbar 2 1 4X0930 Tappi Tapp Zapfen Bush 3 1 3X1440 Tukijalka Stödfot Stützefuss Support foot Tappi Tapp Zapfen Bush Joustosokka Rörsprint Spansstift Tension pin 10x40 DIN 1481 Mitat Mått Mabe Dimension 6 1 4X8060 Tappi Tapp Zapfen Bush 7 2 4T9070 Hydrauliletku Hydr. Slang Hydraulikslauch Hose l = HL0024 Hydrauliletku Hydr. Slang Hydraulikslauch Hose 4HL0024 l= X0200 Vetosilmukka Dragögla Lauföse Drag loop Kuusioruuvi Sexkantskruv Schraube Hexagon screw M20X70 S 8.8 DIN Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M20 S NYLOC DIN X2130 Aisanohjaus Dragbomstyrning Zugdeichselführung Drawbar control

34

35

36 3X2130I VETOAISAN SYLINTERISARJA VARAOSALUETTELO RESERVDELSKATALOG ERSATZTEILVERZEICHNIS SPARE PARTS CATALOGUE VIITE KPL OSAN N:O MITAT OSAN NIMI POS. ANTAL BEST.NR. MÅTT BENÄMNING POS. ANZ. TEIL-NR. MAßE NAME DES TEILS ITEM QUANT. PART NO. DIMENSION DESCRIPTION 1 1 3J0280 Ø80/ SYLINTERI CYLINDER ZYLINDER RAM COMPLETE X1830 L= 2700 HYDRAULILETKU HYDRAULSLANG HYDRAULIKSCHLAUCH HYDRAULIC HOSE R3/ KAKSOISNIPPA DUPPELNIPPEL DOPPELNIPPEL DOUBLE NIPPLE R3/ USIT-RENGAS USIT-RING USIT-RING USIT-SEAL Ø TAPPI TAPP BOLZEN PIN 6 1 4X4250 Ø TAPPI TAPP BOLZEN PIN Ø10x40 JOUSTOSOKKA FJÄDERPIN FEDERSPLINT TENSION PIN

37

38 3J0280I VETOAISAN SYLINTERI Ø80/ DRAGBOM CYLINDER Ø80/ ZUGDEICSHEL ZYLINDER Ø80/ DRAW BAR RAM Ø80/ VARAOSALUETTELO RESERVDELSKATALOG ERSATZTEILVERZEICHNIS SPARE PARTS CATALOGUE VIITE KPL OSAN N:O MITAT OSAN NIMI POS. ANTAL BEST.NR. MÅTT BENÄMNING POS. ANZ. TEIL-NR. MAßE NAME DES TEILS ITEM QUANT. PART NO. DIMENSION DESCRIPTION J0280 Ø80/ HYDRAULISYLINTERI HYDRAULIC CYLINDER HYDRAULIK ZYLINDER HYDR. CYLINDER 1 1 3J0270 Ø80 SYLINTERIPUTKI CYLINDER FODER ZYLINDERROHR BARREL 2 1 4J0560 Ø40 MÄNNÄNVARSI KOLVSTÅNG KOLBENSTANGE PISTON ROD 3 1 4B0900 Ø80 MÄNTÄ KOLV KOLBEN PISTON 4 1 3L0830 Ø80/40 SYLINTERINPÄÄ TOPPMUTTER ZYLINDERKOPF END CAP GE 30 ES NIVELLAAKERI LEDLAGER GELENKLAGER ROCKER BEARING M6x1 RASVANIPPA SMÖRJNIPPEL SCHMIERNIPPEL GREASE NIPPLE Ø80/40 TIIVISTESARJA PACKNINGSATS DICHTUNGSSATZ GASKET SET

39

40 3X1900I VALOLAITE BELYSNINGSANORDNING BELEUCHTUNGSANLAGE LIGHTNING DEVICE VARAOSALUETTELO RESERVDELSKATALOG ERSATZTEILVERZEICHNIS SPARE PARTS CATALOGUE VIITE KPL OSAN N:O MITAT OSAN NIMI POS. ANTAL BEST.NR. MÅTT BENÄMNING POS. ANZ. TEIL-NR. MAßE NAME DES TEILS ITEM QUANT. PART NO. DIMENSION DESCRIPTION 1 1 3X0720 VALOPALKKI LJUSBEHÅLL. LICHTBALKEN LIGHT RACK K 12/5 LAMPPU LAMPA LAMPE BULB PLASTAR KOLMIOHEIJASTIN VARNINGSTRIANGEL REFLEKT.WARNDREIECK REFLECTOR TALMU 1117AC VALAISIN LJUS LEUCHTE LIGHT K 12/18 LAMPPU LAMPA LAMPE BULB 6 1 3X2510 L=8.5m JOHTOSARJA LEDNINGSSERIE KABELGRUPPE ELECT. CABLES 7 1 3X2520 JOHTOSARJA LEDNINGSSERIE KABELGRUPPE ELECT. CABLES Ø9 RENGASSOKKA FJÄDERLÅSPIN RINGSPLINT LINCH PIN 9 1 3X0640 VALOPALKIN KIINNITIN FÄSTE RAHMEN FASTENING

41

42 2X6008I KARIKKAPANKKO/ LASTSTÖTTABANKE / LASTSTÜTZERAHMEN / POLE FRAME Osa Pos. Pos. Määrä Antal Menge Osan No. Item Qty. Osan nimi Benämning Benennung Description Mitat Mått Mabe Dimension 1 1 2X6003 Karikkapankko Laststöttabanke Läststützerahmen Pole frame Aluslevy Bricka Unterplatte Washer M22 S DIN 125A Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M20 S NYLOC DIN X7034 Sanka Bygel Griff Handle

43 VARAOSALUETTELO RESERVDELSKATALOG ERSATZTEILVERZEICHNIS SPARE PARTS CATALOGUE VIITE KPL OSAN N:O MITAT OSAN NIMI POS. ANTAL BEST.NR. MÅTT BENÄMNING POS. ANZ. TEIL-NR. MAßE NAME DES TEILS ITEM QUANT. PART NO. DIMENSION DESCRIPTION / PR PYÖRÄ TÄYD. O HJUL KOMPL. H RAD KOMPL. R WHEEL KOMPL. R / PR PYÖRÄ TÄYD. V HJUL KOMPL. V RAD KOMPL. L WHEEL KOMPL. L / PR ULKORENGAS DÄCK REIFEN TIRE TR15 400/ SISÄRENGAS INNERSLANG SCHLAUCH TYRE *15.5 OFFSET -15LEVYPYÖRÄ SKIVHJUL FELGE DISC WHEEL VIITE KPL OSAN N:O MITAT OSAN NIMI POS. ANTAL BEST.NR. MÅTT BENÄMNING POS. ANZ. TEIL-NR. MAßE NAME DES TEILS ITEM QUANT. PART NO. DIMENSION / PR PYÖRÄ TÄYD. HJUL KOMPL. RAD KOMPL. WHEEL KOMPL /45-17 ULKORENGAS DÄCK REIFEN TIRE /45-17 SISÄRENGAS INNERSLANG SCHLAUCH TYRE OFFSET -35 LEVYPYÖRÄ SKIVHJUL FELGE DISC WHEEL
