1 EK 200C ENERGIAKOURA Asennus-, käyttö- ja huolto-ohjeet Varaosaluettelo NOKKA OY Forest Division Forest Division PL 4, Muurame FIN Muurame, Finland Puhelin Tel Telefax (014) Fax

2 SISÄLLYS sivu Alkulause... 1 EY-vaatimustenmukaisuusvakuutus Ennen käyttöönottoa Mittayksiköt... 2 Suunnat... 2 Valmistusnumero... 2 Turvallisuusohjeet Henkilökohtaiset suojaimet... 3 Vähimmäisetäisyydet jännitteellisestä johtimesta... 3 Tarkastukset käytön yhteydessä... 3 Rakenteen muuttaminen Koneen käyttäminen Koneen ominaisuudet lyhyesti... 4 Tekniset tiedot... 4 Energiakouran asennus kuormaimeen... 5 Asennustarkastus... 6 Työskentelyohjeita Kuljetusasento Huolto Turvallisuus huollossa Yleistä huollosta Voiteluohjeet Vianetsintä Hydrauliikka Hydrauliletkun vaihtaminen Varaosien tilaaminen Valmistusnumero Säilytys Koneen poistaminen käytöstä Takuuehdot Varaosaluettelo

3 1 1 NOKKA EK 200C ENERGIAKOURAN OMISTAJALLE Onnittelemme Teitä onnistuneesta konevalinnastanne. Noudattaessanne tämän kirjasen ohjeita palvelee energiakouranne Teitä pitkään ja moitteettomasti. Tutustukaa tähän kirjaseen jo ennen työn aloittamista, sekä säilyttäkää kirja tulevaa tarvetta varten. Epäselvyyksien sattuessa ottakaa yhteys kauppiaaseenne tai valmistajaan. Kunnioittavasti Nokka Oy EY-VAATIMUSTENMUKAISUUSVAKUUTUS Nokka Oy Pl MUURAME Teknisen tiedoston kokoaja: Petteri Nokkala Teollisuustie Muurame vakuuttaa, että markkinoille saatettu energiakoura Nokka EK 200C täyttää konedirektiivin 2006/42/EY ja sen voimaansaattavien kansallisten säädösten vaatimukset. Tämä vakuutus koskee koneita alkaen valmistusnumerosta: EK 200C nro 100 Muurame Petteri Nokkala Toimitusjohtaja

4 ENNEN KÄYTTÖÖNOTTOA MITTAYKSIKÖT Asennus- ja käyttöohjeessa käytetään kansainvälisen SI-mittajärjestelmän mukaisia yksiköitä. SUUNNAT Asennus- ja käyttöohjeessa tarkoitetaan koneen oikeata ja vasenta sivua sekä etu- että takapäätä ajosuunnan mukaan. VALMISTUSNUMERO Valmistaudu ilmoittamaan kaikissa tiedusteluissasi ja tilauksissasi koneesi malli ja valmistusnumero. Valmistusnumero on merkitty energiakouran rungossa sijaitsevaan konekilpeen. TURVALLISUUSOHJEET Kirjassa olevat turvallisuusohjeet on merkitty tällä merkillä. Lue nämä ohjeet erityisen tarkasti. 1. Tutustu käyttöohjeeseen ja lue huolellisesti turvallisuusohjeet sekä kaikki koneen ohjekilvet. Ennen kuin luovutat kuormaimen toisen käytettäväksi huolehdi, että käyttäjä tutustuu käyttö- ja turvallisuusohjeisiin. 2. Käyttäjän tulee olla 18-vuotias, kunnoltaan terve henkilö. 3. Koneen käyttäjä ei saa olla päihdyttävien, huumaavien tai lääkeaineiden vaikutuksen alaisena. 4. Poista kaikki irralliset koneeseen kuulumattomat osat. 5. Asenna suojat paikoilleen ja huolehdi että ne ovat paikoillaan aina konetta käytettäessä. 6. Tutustu kaikkiin hallintalaitteisiin. 7. Huollon, puhdistuksen, säätämisen, lisävarusteiden asentamisen tai säilytyksen ajaksi aseta tai tue kuormaimen puomisto sellaiseen asentoon, että se ei pääse liikkumaan. Laske tukijalat alas. Sammuta traktori ja kytke seisontajarru. 8. Varo katkaisuterää huoltaessasi tai liikkuessasi koneen lähellä, viiltovaara 9. Älä muuta koneen rakennetta siten, että koneen turvallisuus vaarantuu. 10. Älä käytä konetta käyttötarkoituksiin joihin se ei ole suunniteltu. 11. Vaara-alue on 50 m. Huomioi vaara-alue myös käyttäessäsi lisävarusteita, huolehdi että ketään ei ole vaara-alueella, tarkkaile erityisesti lapsia. 12. Älä koskaan jätä kuormainta siten, että puomisto on ilmassa, ellet itse jää valvomaan kuormainta. 13. Älä käytä löysiä tai repeytyneitä vaatteita. 14. Älä koskaan mene puomiston tai taakan alle. Käytä kuormainta ja enregiakouraa ainoastaan traktorin ohjaamosta. 15. Muista turvaetäisyydet jännitteellisistä johtimista käyttäessäsi konetta.

5 Tarkista ensimmäisen käyttötunnin jälkeen kaikkien muttereiden ja ruuvien kireys. Tarkista kireydet aika-ajoin myös myöhemmin. 17. Tarkkaile mahdollisia hydrauliikan vuotokohtia työskentelyn aikana, korjaa viat välittömästi. Älä päästä öljyä luontoon. 18. Käytä ainoastaan alkuperäisvaraosia. 19. Käytä aina tukijalkoja käyttäessäsi kuormainta. Ennen työskentelyn aloittamista varmistu, että yhdistelmä on vakaa kaatumista vastaan. 20. Tarkkaile kaatopään liikkeitä siirtoajossa. 21. Käytä ainoastaan alkuperäislisävarusteita. HENKILÖKOHTAISET SUOJAIMET Pitkäaikainen melu aiheuttaa kuulon heikkenemisen tai jopa kuuroutumisen. Melutaso työskentelypaikalla riippuu traktorin äänieristyksestä sekä venttiilistön asennustavasta. Käytä tarvittaessa sopivia ja riittävän tehokkaita melunsuojaimia tai korvatulppia. Hydrauliikan huollon aikana käytä hansikkaita estääksesi öljyn pääsyn iholle. VÄHIMMÄISETÄISYYDET JÄNNITTEELLISESTÄ JOHTIMESTA Nimellisjännite Vähimmäisetäisyys eristä- Vähimmäisetäisyys (kv) mättömästä johtimesta eristetystä johtimesta (m) (m) < 0,5 2 0,5 0, ,5 >110 5 TARKASTUKSET KÄYTÖN YHTEYDESSÄ Varmistaaksesi moitteettoman toiminnan sinun on tehtävä välillä tarkastuksia koneeseesi. Tarkista ensimmäisen käyttötunnin jälkeen mahdolliset öljyn vuotokohdat letkuista, liittimistä sekä sylintereistä. Tarkkaile myös käytön aikana edellä olevia seikkoja. Jos energiakourassa on varusteita ja suojuksia joita kirjassa ei ole esitetty, ne eivät ole tehtaan tavanomaisessa toimitusohjelmassa. RAKENTEEN MUUTTAMINEN Älä muuta koneen rakennetta ilman valmistajan lupaa, jotta koneen toiminta- tai käyttöturvallisuus ei heikkenisi tai koneen käyttöikä ei lyhenisi.

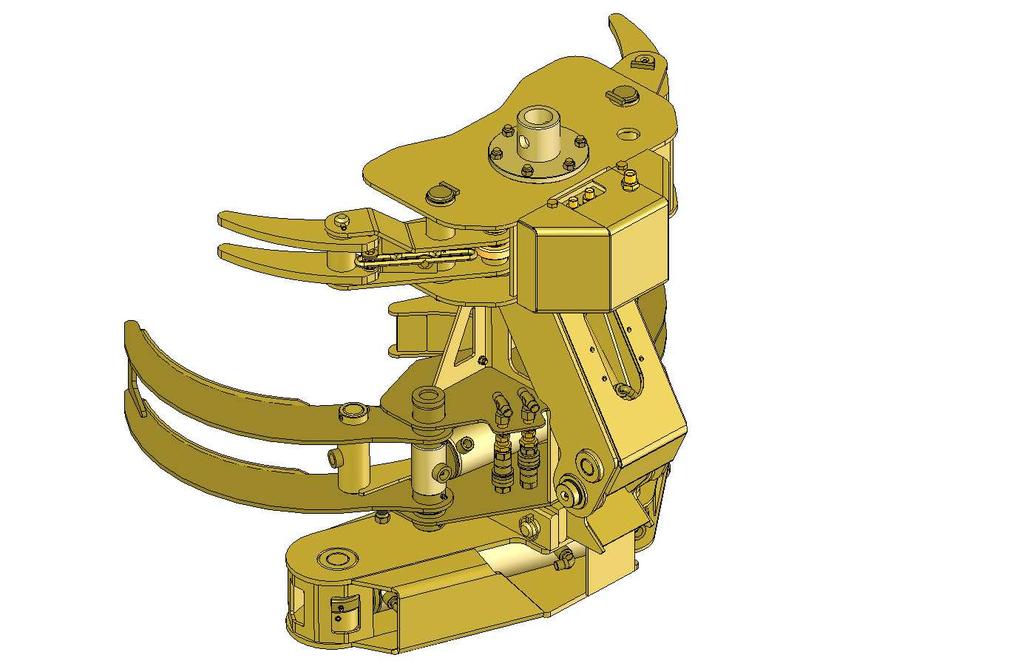

6 KONEEN KÄYTTÄMINEN KONEEN OMINAISUUDET LYHYESTI Nokka EK 200C energiakoura on tarkoitettu puiden, joiden maksimityviläpimitta on pienempi kuin 20 cm (sula normaalikova puu, koivu, mänty, kuusi...), katkaisuun, kaatoon ja kuormaamiseen. Energiakouralla voidaan myös ottaa useita pienempiä puita samaan nippuun keräävien kourien ansiosta. Käyttö muuhun tarkoitukseen on kielletty sekä johtaa takuun raukeamiseen. TEKNISET TIEDOT EK 200C Max. katkaisuläpimitta cm (sula puu) Korkeus kaatoasennossa cm Ilman katkaisu yksikköä cm Kouran avauma mm Paino n. 285 kg Katkaisusylinterin työntövoima...11 kn Max. työpaine MPa Minimi pumpun tuotto l/min Ruuvikiinnitteinen katkaisuterä...kulutusteräs 500 Irrotettava katkaisuyksikkö Lisävarusteet: Soviteholkki NR3 kääntäjään... 3KP1035

7 5 5 ENERGIAKOURAN ASENNUS KUORMAIMEEN Nokka EK 200C energiakoura asennetaan maatila- tai puutavarakuormaimen kourankääntäjään puutavarakouran tilalle. Varmistu, että kuormaimen asennusohjeissa määritelty varmuus kaatumista vastaan saavutetaan. Energiakoura on varustettu vakiona kiinnitysholkilla jonka mitat ovat samat kuin Finn-Rotor FR10 A:ssa. Muihin kourankääntäjiin kiinnitettäessä tulee käyttää soviteholkkia, jolla mitat muutetaan kourankääntäjään sopivaksi. Kourankääntäjän akseli tulee asentaa holkkiin niin päin että 0-merkitty hydrauliliitäntä tulee kytketyksi kouran sylintereiden varren puolelle, siis kouran avaukseen.(kuva). Asenna energiakouran venttiileille tuleva sähköjohto siten, että se ei ole herkkä vaurioille. Hyvä tapa on asentaa se hydrauliletkuja myötäillen ja käärimällä se letkujen kanssa suojaspiraaliin. Tarkista asennuksen jälkeen, että johto ei kiristy vaikka energiakouraa liikutetaan ääriasentoihin. Energiakouran hallintanappien kotelo kannattaa asentaa kuormaimen ohjausventtiilin kahvaan siten, että nappeja on helppo käyttää yhtäaikaisesti kouran toimintojen kanssa. Kouran toiminta hieman nopeutuu jos hydrauliasennuksessa ohitetaan kourankääntäjä eli kourankääntäjälle tulevat letkut jatketaan ja asennetaan kourankääntäjän ohi energiakouraan. Jos energiakoura kytketään näin, tulppaa kourankääntäjän 3/8" reiät.

8 6 6 ASENNUSTARKASTUS Koekuormitus on suoritettu tehtaalla ja siitä on tehty merkintä pöytäkirjaan. Varustelu Tarkastettava, että kaikki tapit, sokat yms. turvallisuuden kannalta tärkeät osat ovat paikallaan lukittuna ja kierreliitokset kiristettynä. Hydraulivarusteet: Tarkastettava letkujen ja liittimien kunto ja että letkut eivät joudu hankautumaan ja vääntymään. Kilvet/ tarrat: Tarkista, että koneessa on: valmistekilpi Vakavuus: Tarkastettava, että kuormain/traktoriyhdistelmä on riittävän vakaa kaatumista vastaan. Vakavuus on selvitettävä laskemalla mallin mukaan tai kokeellisesti standardin SFS 4677 mukaan. Seisontavakavuuden määrittäminen kokeellisesti: Kuormainnosturin katsotaan olevan vakaa, jos kokeen aikana irtoaa maasta korkeintaan yksi nosturin tukipisteistä. Koeolosuhteet: Kokeen ajaksi ajoneuvoa kallistetaan 5 astetta kaatumisreunan suuntaan. Ajoneuvo on kokeen aikana normaalissa käyttökunnossa ilman kuormaa. Kokeen suoritus: Koe suoritetaan vakavuuden kannalta epäedullisimmalla ulottumalla käyttäen 10%:n ylikuormaa. Kokeessa on nosturilla tehtävä kaikki normaalikäytön mukaiset liikkeet noudattaen kuitenkin erityistä varovaisuutta.

9 7 7 TYÖSKENTELYOHJEITA 1. Kytke seisontajarru päälle käyttäessäsi kuormainta ja energiakouraa. Varmista että yhdistelmä on vakaa kaatumista vastaan. 2. Varmista, ettei kuormaimen toiminta-alueella ole ihmisiä. Muista vaara-alue 50m. 3. Huolehdi, että näet esteettä koko toiminta-alueen. 4. Valitse kaatosuunta siten että et vahingoita jäävää puustoa tai kalustoa. 5. Tartu kouralla puuhun kaatosuunnan vastakkaiselta puolelta siten että katkaistava puu on katkaisuterän ja puristusleuan välissä. Puut jotka ovat tyviläpimitaltaan yli 14 cm tulee katkaista puristusleuan ja katkaisuterän juuressa, mahdollisesti pienempikin jäinen puu. (Kuva) 6. Lisää kierroksia peruskoneeseen ja katkaise puu puristamalla koura kiinni toiminnolla niin pitkään, että katkaistava puu/(puut) on katkennut. 7. Jos halutaan ottaa samaan otteeseen lisää puita niin laita keruukäpälät kiinni eli pitoasentoon käyttämällä kuormaimen kouran kiinni toimintoa ja painamalla samanaikaisesti nappikotelon ylempää nappia. 8. Vie koura puulle joka halutaan seuraavaksi katkaista edellä mainitulla tavalla ja katkaise puu poikki koura kiinni toiminnolla. Jos puita halutaan lisää kouraan toista liikesarja. Puiden kerääminen on usein kuitenkin nopeampaa jos kourassa ei ole liian monta puuta kun halutaan kerätä uusia puita. Katkaise pitkät puut lyhemmiksi niin koura on helpompi hallita.

10 Kun koura on täynnä tai siinä on haluttu määrä puita, tyhjennä koura kuormaan tai haluttuun paikkaan. Avaa keruukäpälät käyttämällä koura auki toimintoa ja painamalla samanaikaisesti nappikotelon ylempää nappia. Koura käännetään vaakatasoon tyhjennysasentoon käyttämällä koura auki toimintoa ja painamalla samanaikaisesti nappikotelon alempaa nappia. Tyhjennä koura avaamalla se koura auki toiminnolla. 10. Nosta koura ylös seuraavaa keräystoimintoa varten käyttämällä koura kiinni toimintoa ja painamalla samanaikaisesti nappikotelon alempaa nappia. 11. Pitkät puut suositellaan kaatamaan siten, että ensin katkaistaan latvaosa puusta jonka jälkeen katkaistaan pystyyn jäänyt tyviosa. Maahan kaadetut pitkät rungot voidaan katkaista avaamalla koura siten, että kaatolaite ei nosta konetta ylös kaatoasentoon.

11 Kun energiakouraa käytetään kuormaukseen irrotetaan katkaisuyksikkö kouraosasta. 13. Laske koura maahan ja sammuta peruskone. Irrota tämän jälkeen 2 kpl pikaliittimiä sekä rengassokka ja tappi 4KP1052. Tämän jälkeen katkaisuyksikkö irtoaa kourasta vetämällä kouraa taaksepäin. Seuraavaksi purista koura kiinni jolloin koura kääntyy kuormaus asentoon ja sulje kaatolaitteessa sijaitseva pallohana.(kuva) 14. Katkaisuyksikkö kiinnitetään takaisin avaamalla ensi pallohana ja nostamalla koura kaatoasentoon. Seuraavaksi siirretään koura katkaisuyksikössä olevaan kiinnikkeeseen ja laitetaan lukitustappi 4KP1052 ja rengassokka paikoilleen. Sammuta peruskone ja kytke katkaisuyksikön pikaliittimet paikoilleen (kuva). 15. Pakkasaikaan, aina ennen työskentelyn aloittamista, varmistu venttiilin hallintavipujen toiminnasta. Kokeile, että vivut palautuvat keskiasentoonsa otteen irrottua. Venttiilien ollessa jäykät pakkasella, kierrätä kuormaimessa öljyä niin kauan, että venttiilistö lämpiää. 16. Noudata erityistä varovaisuutta työskennellessäsi sähköjohtojen läheisyydessä. Huomioi suojaetäisyydet sähköjohtimesta. 17. Tutustu kuormaimen sekä energiakouran ominaisuuksiin kaatamalla aluksi pieniä puita. Huom! Älä koskaan jätä kuormainta (taakan kanssa tai ilman) siten, että puomisto on ilmassa, ellet itse jää valvomaan kuormainta.

12 10 10 KULJETUSASENTO Käytä aina hitaanajoneuvon turvakolmiota ja tieliikennelain määräämiä valolaitteita. Kiinnitä energiakoura metsävaunun runkoon tai kuorman päälle. Jos kuormain on kiinnitetty traktorin nostolaitteisiin tai runkoon, kiinnitä energiakoura sitä varten asennettuun kiinnityslaitteeseen traktorin keulalle. Jos kiinnityslaitetta ei ole traktorin keulassa käännä kuormain suoraan taaksepäin ja aseta puomisto siten, että energiakoura ei pääse tavoittamaan ajon aikana kuormainta, traktoria tai maastoa. Kuljetettaessa varo yhdistelmän korkeudesta aiheutuvaa vaaraa, sähkölinjoja ym.

13 HUOLTO TURVALLISUUS HUOLLOSSA Ennen huoltoa, säätöä, puhdistusta tai kuormaimen tai sen varusteiden kytkemistä: Kytke hydrauliikan ulosotto pois päältä. Laske nostolaitteet ala-asentoon Sammuta moottori. ODOTA, kunnes kaikki osat ovat täysin pysähtyneet. Tue kuormain siten, että vaikka venttiilistön vipuja liikutetaan kuormain ei liiku. Jos huolto tai kytkentätöissä joudutaan käyttämään kuormaimen hydrauliikkaa suorita liikkeet erityistä varovaisuutta noudattaen. Varo katkaisuterää huollon aikana. Terä on erittäin terävä. YLEISTÄ HUOLLOSTA Huolellisesti ja oikeaan aikaan tehty huolto varmistaa energiakourasi toimivuuden sekä kestävyyden. Noudata kaikissa huoltotöissä aina ehdotonta puhtautta. Älä päästä hydrauliikkaöljyä maahan. Käytä aina oikeita työkaluja asennusvaurioiden välttämiseksi. Pyri paikallistamaan vika mahdollisimman tarkasti. Näin vältyt turhalta työltä ja mahdollisilta lisävaurioilta. Tarkkaile sylintereitä, letkuja ja putkia, sekä korjaa kaikki vuodot välittömästi. Käytä aina alkuperäisvaraosia.

14 12 12 VOITELUOHJEET Suorita voitelu päivittäin ennen töiden aloittamista, vaseliiniä puristetaan niin paljon, että se pursuaa hieman ulos. Käytä ainoastaan korkealaatuisia voiteluaineita esim. NESTE OH GREASE. Energiakourassa on rasvanippoja on 23 kpl 2 kpl pitopihtien sylinterissä 7 kpl pitopihdeissä 6 kpl kourassa 2 kpl kouran sylinterissä 2 kpl kaatolaitteen sylinterissä 2 kpl kaatolaitteen tapin päissä 2 kpl katkaisupihdin sylinterissä 1 kpl katkaisupihdissä VIAN ETSINTÄ - Selvitä aluksi, onko laite päällisin puolin kunnossa tai onko olemassa jokin mekaaninen este, joka aiheuttaa toimintahäiriön. - Ovatko hydrauliikkaletkut ehjät. - Tarvittaessa ota yhteys huoltoon vian paikallistamiseksi ja korjaamiseksi. HYDRAULIIKKA Hydrauliletkut, -putket ja -liittimet tulee aika ajoin tarkistaa mahdollisten murtumien ja vuotojen varalta. Vaihda kuluneet tai murtuneet osat uusiin vahinkojen välttämiseksi. Paineletkut 3/8" tai 1/2" SAE 100 R2SC tyyppiä. Noudata aina ehdotonta puhtautta huoltaessasi hydrauliikka komponentteja, puhdista letkut sisältäpäin pölystä, kuminpurusta yms. ennen asennusta. HYDRAULILETKUN VAIHTAMINEN Oikein asennettuna hydrauliletkun käyttöikä pitenee huomattavasti, kun joudut vaihtamaan hydrauliletkun noudata seuraavia ohjeita: Tarkista, että hydrauliletkun paineenkesto on riittävä asennukseen. Puhdista letku liasta myös sisältä päin. Katso että letku kulkee oikeata reittiä. Kun asennus on suoritettu varmista, että letku pääsee vapaasti liikkumaan kaikilla letkuun vaikuttavilla työliikkeillä. Tarkista, että letku ei ole kierteellä, kierteellinen letku on huomattavasti lyhytikäisempi, kuin oikein asennettu kierteetön letku. Tarkista asennuksen jälkeen, että letku ei vuoda liitoksistaan.

15 13 13 VARAOSIEN TILAAMINEN Varaosia tilatessanne ilmoittakaa aina seuraavat tiedot: Koneen nimi Koneen valmistus numero Varaosan tilausnumero Varaosan nimi Tilaajan nimi ja osoite Varaosan toimitustapa Älä tilaa ainoastaan kuvan mukaan, vaan vertaa aina varaosan nimitykseen. Tilaa tarvitsemasi varaosat hyvissä ajoin kauppiaaltasi. Jos varaosaluettelo katoaa, lähetä kulunut tai särkynyt osa näytteeksi. Esimerkki: Nokka EK200C Energiakoura EK 200C XXXX (valmistusnumero) 1 kpl laakeriholkki 45/50-40 WB 802 Nimi Osoite Toimitustapa VALMISTUSNUMERO Merkitse Energiakourasi valmistusnumero alla olevaan kohtaan. Energiakourassa valmistusnumero on merkitty kouran vasemmalla puolella sijaitsevaan konekilpeen. Valmistusnumero

16 14 14 SÄILYTYS Jos energiakouraa ei käytetä, toimivuutta ja jälleenmyyntiarvoa parantaa kunnollinen säilytys. Puhdista ja paikkamaalaa energiakoura huolellisesti ennen säilytykseen asettamista. Voitele kaikki rasvauspaikat ja sivele ohutta voiteluainetta paikkoihin joita ei voi paikkamaalata tai rasvata. Säilytyspaikan tulee olla kuiva viileähkö paikka. Ennen puhdistusta aseta kuormain siten, että puomisto ei pääse liikkumaan, aseta tukijalat maahan. Ota hydrauliikan ulosotto pois päältä ja sammuta traktori. KONEEN POISTAMINEN KÄYTÖSTÄ Koneen purkaminen tulee suorittaa asiantuntevan purkaamon toimesta. Toimita myös konetta huollettaessa tulevat jätteet asianmukaisiin keräyspisteisiin.

17 15 15 TAKUUEHDOT Nokka Oy (valmistaja) myöntää valmistamilleen tuotteille takuun, joka on voimassa 12 kk koneen luovutuspäivästä asiakkaalle. Takuuta voidaan kuitenkin soveltaa ehtojen mukaan ainoastaan reklamaatioihin, jotka on tehty valmistajalle kolmen vuoden kuluessa tuotteen luovuttamisesta tehtaan edustajalle tai jälleenmyyjälle. Takuu koskee osoitettuja valmistus-, raaka-aine- ja materiaalivikoja. Takuuna korvataan takuun alainen vaurioitunut osa, mutta ei siitä aiheutunutta, muulle kuin itse koneelle tullutta lisävahinkoa eikä myöskään välillistä vahinkoa tai menetystä. Tällaista välillistä vahinkoa tai menetystä voivat olla työn keskeytymisen tai kuljetusten aiheuttamat kustannukset, korvaavan koneen vuokra jne. Takuuna korvattava osa toimitetaan ostajan kustannuksella siihen maahan, johon kone on alunperin toimitettu. Takuuna ei myöskään korvata maahantuonnista mahdollisesti aiheutuneita kustannuksia eikä sen jälkeisiä sisäisiä jatkorahteja. Epäselvissä tapauksissa takuunantajalla on oikeus pyytää palauttamaan takuuna korvattavaksi anottu osa tehtaalle takuukäsittelyä varten valmistajan pyytämine lisätietoineen. Tällöin valmistaja vastaa paluurahdista. Takuuna ei korvata normaalista kulumisesta, huolimattomuudesta, tahallisuudesta, virheellisestä asennuksesta tai käytöstä, ylikuormituksesta eikä myöskään puutteellisesta huollosta johtuneita vikoja. Takuu ei koske kuluvia osia kuten renkaita, laakereita, letkuja, liittimiä, suodattimia, sähkökaapeleita, tiivisteitä yms. Takuu ei myöskään korvaa tulipalon, liikennevahingon tai muun onnettomuuden koneelle aiheuttamia vaurioita. Takuun ehtona on, että tuotteesta on luovutuksen yhteydessä täytetty luovutus- ja takuutodistus. Lisäksi havaittu vika tulee lisävahinkojen välttämiseksi ilmoittaa joko valmistajalle tai tämän edustajalle kirjallisena viipymättä ja aina ennen takuuajan umpeutumista. Ehtona on myös, että muissa korjaustöissä on käytetty alkuperäisiä tai valmistajan etukäteen kirjallisesti hyväksymiä osia. Takuuanomukseen tulee liittää seuraavat tiedot: koneen tyyppi, valmistusnumero, luovutuspäivä, ostajan nimi ja osoite. Takuu ei ole voimassa, mikäli alkuperäistä konetta tai sen käyttötarkoitusta on muutettu tai siihen on liitetty lisävarusteita ilman valmistajan kirjallista suostumusta. Takuu raukeaa, mikäli kone vaihtaa omistajaa takuuaikana.

18

19 17 17 Energiakoura EK 200C 2KP1012 Koura Grip Greifer, vollst Grap, assy Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No. Osan nimi Benämning Benennung Description 1 1 2KP1010 Koura Grip Greifer, vollst Grap, assy 2 1 2KP1006 Katkaisuterä Kapstål Abschaltleistung Cutoff tool 3 1 4AE2000 Holkki Hylsa Hülse Bushing 4 1 4KP1052 Tappi Tapp Zapfen Bush Rengassokka Ringsprint Ringsplint Ring pin Ø9 Mitat Mått Mabe Dimension Kuusioruuvi Sexkantskruv Schraube Hexagon screw M12X30S 8.8 DIN Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M12 S NYLOC DIN Kaksoisnippa Duppelnippel Einsteckteil Double nipple 3/8"-3/8" KP1082 Johtosarja Ledningsats Elektrisitet leitung Cable set

20

21 19 19 Katkaisulaite 2KP1010i Katkaisuterä Kapstål Abschaltleistung Cutoff tool Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No. Mitat Mått Mabe Dimension Osan nimi Benämning Benennung Description 1 1 2KP1011 Runko Ram Bett Frame 2 1 3KP1019 Koura Grip Greifer, vollst Grap, assy 3 1 3KP1028 Reaktiotanko Reaktionsstang Schubstange Reaction rod 4 1 4KP1025 Tappi Tapp Zapfen Bush 5 1 4KP1049 Tappi Tapp Zapfen Bush 6 1 4KP1023 Tappi Tapp Zapfen Bush 7 1 3KP1015 Koura Grip Greifer, vollst Grap, assy 8 1 3KP1018 Sylinteri Cylinder Zylinder Cylinder Ø70/ KP1021 Tappi Tapp Zapfen Bush KP1009 Tiltti Tilt Tilt Turning device Liukulaakeri Lagerhylsa Buchse Buch 35x39-30 WB KP1089 Levy Plåt Platte Sheet Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M8 S NYLOC DIN Kuusioruuvi Sexkantskruv Schraube Hexagon screw M8X20 S 8.8 DIN Aluslevy Bricka Unterplatte Washer M8 S DIN 125A Joustosokka Rörsprint Spansstift Tension pin 10x55 DIN Nippa Nippel Nippel Nipple /8" T-nippa T-koppling T-nippel T-connector 30312NL Yhdysnippa Skarvnippel Nippel Adaptor R1/2"-R3/8" Pikaliitin Snabbkoppling Schnellkupplung Quick-coupling Pistoke 1/2" Pikaliitinrunko Snabbkopling Schnellkupplung Quick coupler KP1020 Sylinteri Cylinder Zylinder Cylinder Ø63/ KP1034 Tappi Tapp Zapfen Bush KP1035 Tappi Tapp Zapfen Bush Kulmanippa Vinkelnippel Winkelklemme Elbow nipple R1/4"-R1/4"K Usit-rengas Usit-ring Usit dichtung Usit seal (R1/2") Kumi Gummi Gummi Rubber

22

23 21 21 Katkaisulaite 2KP1009i Katkaisuterä Kapstål Abschaltleistung Cutoff tool Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No. Mitat Mått Mabe Dimension Osan nimi Benämning Benennung Description 1 1 2KP1008 Tiltti Tilt Tilt Turning device 2 1 3KP1040 Reaktiotanko Reaktionsstang Schubstange Reaction rod Liukulaakeri Lagerhylsa Buchse Buch 25x28-25 WB KP1075 Tappi Tapp Zapfen Bush 5 1 4KP1077 Tappi Tapp Zapfen Bush Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M20 S NYLOC DIN Aluslevy Bricka Unterplatte Washer M20 S DIN 125A Aluslevy Bricka Unterplatte Washer M24 S DIN 125A Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M24 S NYLOC DIN KP1084 Tappi Tapp Zapfen Bush Akselivarmistin Axelsäkring Sicherungsring Retaining ring 25x1,2 DIN KP1051 Sylinteri Cylinder Zylinder Cylinder Ø40/ Rasvanippa Smörjnippel Schmierkopf Grease nipple M6x1 DIN A KP1083 Tappi Tapp Zapfen Bush Joustosokka Rörsprint Spansstift Tension pin 8x40 DIN Nivellaakeri Ledlager Gelenklager gelenk Rocker bearing GE 30 ES KP1066 Leuka Griparm Greifer Grap arm KP1075 Leuka Griparm Greifer Grap arm KP1056 Suoja Skydd Abschirmung Cover Usit-rengas Usit-ring Usit dichtung Usit seal (R3/8") Supistusnippa Duppelnippel Einsteckteil Double connector /4"-3/8" Kuusioruuvi Sexkantskruv Schraube Hexagon screw M10X16 S 8.8 DIN KP1054 Tappi Tapp Zapfen Bush Kulmanippa Vinkelnippel Winkelklemme Elbow nipple R1/4"-R1/4"K Usit-rengas Usit-ring Usit dichtung Usit seal (R1/4") Kaksoisnippa Duppelnippel Einsteckteil Double nipple 1/4"-1/4" Kuusiokoloruuvi Sexkantnyckelskruv Inbusschraube Hexagon screw M6x70 S 8.8 DIN Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M6 S NYLOC DIN Venttiili Ventil Ventil Valve Kaksoisnippa Duppelnippel Einsteckteil Double nipple 3/8"-3/8" 201-6

24

25 23 23 Pitopihti vasen 3KP1066i Koura Grip Greifer, vollst Grap, assy Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No. Mitat Mått Mabe Dimension Osan nimi Benämning Benennung Description 1 1 3KP1065 Koura Grip Greifer, vollst Grap, assy 2 1 3KP1073 Koura Grip Greifer, vollst Grap, assy 3 2 4KP1073 Holkki Hylsa Hülse Bushing Liukulaakeri Lagerhylsa Buchse Buch 25x28-25 WB Liukulaakeri Lagerhylsa Buchse Buch 30X34-40 WB W Kuusiokoloruuvi Sexkantnyckelskruv Inbusschraube Hexagon screw M8x20 M 10,9 DIN KP1083 Tappi Tapp Zapfen Bush Rasvanippa Smörjnippel Schmierkopf Grease nipple M6x1 DIN A Joustosokka Rörsprint Spansstift Tension pin 8x40 DIN KP1096 Putki Rör Rohr Pipe Korilaatta Bricka Scheibe Washer M8 S DIN 440R Kuusioruuvi Sexkantskruv Schraube Hexagon screw M8X35 S 8.8 DIN933

26

27 25 25 Pitopihti oikea 3KP1075i Koura Grip Greifer, vollst Grap, assy Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No. Mitat Mått Mabe Dimension Osan nimi Benämning Benennung Description 1 1 3KP1068 Koura Grip Greifer, vollst Grap, assy 2 1 3KP1074 Koura Grip Greifer, vollst Grap, assy 3 1 4KP1094 Tappi Tapp Zapfen Bush Joustosokka Rörsprint Spansstift Tension pin 8x36 DIN Liukulaakeri Lagerhylsa Buchse Buch 30X34-40 WB KP1073 Holkki Hylsa Hülse Bushing Korilaatta Bricka Scheibe Washer M8 S DIN 440R Kuusioruuvi Sexkantskruv Schraube Hexagon screw M8X45 S 8.8 DIN KP1096 Putki Rör Rohr Pipe Kuusioruuvi Sexkantskruv Schraube Hexagon screw M8X30 S 8.8 DIN Rasvanippa Smörjnippel Schmierkopf Grease nipple M6x1 DIN A

28

29 27 27 Katkaisulaite 2KP1006i Katkaisulaite Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No. Mitat Mått Mabe Dimension Osan nimi Benämning Benennung Description 1 1 2KP1001 Runko Ram Bett Frame 2 1 4KP1037 Tappi Tapp Zapfen Bush 3 1 3KP1006 Sylinteri Cylinder Zylinder Cylinder Ø90/ KP1040 Tappi Tapp Zapfen Bush 5 1 4KP1036 Tappi Tapp Zapfen Bush 6 1 3KP1009 Koura Grip Greifer, vollst Grap, assy Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M30 S NYLOC DIN Joustosokka Rörsprint Spansstift Tension pin 10x55 DIN KP1043 Holkki Hylsa Hülse Bushing Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M16 S NYLOC DIN Kuusioruuvi Sexkantskruv Schraube Hexagon screw M16X40 S 8.8 DIN Kuusioruuvi Sexkantskruv Schraube Hexagon screw M16X180 S 8.8 DIN Kulmanippa Vinkelnippel Winkelklemme Elbow nipple Liukulaakeri Lagerhylsa Buchse Buch 50x55-40 WB AE4090 Aluslevy Bricka Unterplatte Washer Joustosokka Rörsprint Spansstift Tension pin 10x70 DIN KP1098 Terä Blad Schneide Blade 18 1 W Kuusiokoloruuvi Sexkantnyckelskruv Inbusschraube Hexagon screw M10x30 M 10,9 DIN Kuusiomutteri Sexkantmutter Sechskantmutter Hexagonal nut M10 S NYLOC DIN KP1100 Suoja Skydd Abschirmung Cover

30

31 29 29 Sylinteri 3KP1018i Sylinteri Cylinder Zylinder Cylinder Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No. Mitat Mått Mabe Dimension Osan nimi Benämning Benennung Description 1 1 3KP1016 Sylinteriputki Cylinderrör Zylinderrohr Barrel 2 1 3KP1071 Männänvarsi Kolvstång Kocbenschaft Piston road 3 1 4AE1980 Mäntä Kolv Kolben Piston 4 1 4Y3215 Ohjain Styrbit Führerstück Steering piece Rasvanippa Smörjnippel Schmierkopf Grease nipple M6x1 DIN A Nivellaakeri Ledlager Gelenklager gelenk Rocker bearing GE 35 ES Kompaktitiiviste Kolvtätning Kolbendichtung Piston seal 70/50*22,4 TPM O-rengas O-ring O-ring O-ring 64,5x3 90SH Luovutin Avstrykare Abstreifer Scraper GA 50*60* Ohjainrengas Styrring Steverungsring Slip ring ALDI 50*56* Urarengas Kolvtätning Kolbendichtung Piston seal TS 50*60*10L Liukulaakeri Lagerhylsa Buchse Buch 35x39-30 WB 802

32

33 31 31 Hydraulisylinteri Ø63/30 3KP1020i Sylinteri Cylinder Zylinder Cylinder Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No. Mitat Mått Mabe Dimension Osan nimi Benämning Benennung Description 1 1 3KP1021 Sylinteriputki Cylinderrör Zylinderrohr Barrel 2 1 4KP1013 Männänvarsi Kolvstång Kocbenschaft Piston road 3 1 4Z0010 Ohjain Styrbit Führerstück Steering piece 4 1 4Z0030 Mäntä Kolv Kolben Piston Nivellaakeri Ledlager Gelenklager gelenk Rocker bearing GE 30 ES Kompaktitiiviste Kolvtätning Kolbendichtung Piston seal 63*47*19,4 TPM Urarengas Kolvtätning Kolbendichtung Piston seal TS 30*40-10L Luovutin Avstrykare Abstreifer Scraper GA 30*40* Rasvanippa Smörjnippel Schmierkopf Grease nipple M6x1 DIN A

34

35 33 33 Sylinteri Ø90/50 3KP1006i Sylinteri Cylinder Zylinder Cylinder Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No. Mitat Mått Mabe Dimension Osan nimi Benämning Benennung Description 1 1 3KP1007 Sylinteriputki Cylinderrör Zylinderrohr Barrel 2 1 3KP1008 Männänvarsi Kolvstång Kocbenschaft Piston road 3 1 4B1810 Mäntä Kolv Kolben Piston 4 1 3B1290 Ohjain Styrbit Führerstück Steering piece Nivellaakeri Ledlager Gelenklager gelenk Rocker bearing GE 40 ES Rasvanippa Smörjnippel Schmierkopf Grease nipple M6x1 DIN A O-rengas O-ring O-ring O-ring 84,5x3 90SH Kompaktitiiviste Kolvtätning Kolbendichtung Piston seal Kompaktiurarengas Kolvtätning Kolbendichtung Piston seal TS 50/ Luovutin Avstrykare Abstreifer Scraper GA 50/60-7/ Ohjainrengas Styrring Steverungsring Slip ring ALDI 50/56-13

36

37 35 35 Sylinteri Ø40/ KP1051i Sylinteri Cylinder Zylinder Cylinder Osa Pos. Pos. Item Määrä Antal Menge Qty. Osan No. Mitat Mått Mabe Dimension Osan nimi Benämning Benennung Description 1 1 3KP1053 Sylinteriputki Cylinderrör Zylinderrohr Barrel 2 1 3KP1052 Männänvarsi Kolvstång Kocbenschaft Piston road 3 1 4Y0890S Mäntä Kolv Kolben Piston 4 1 4Y2845 Ohjain Styrbit Führerstück Steering piece Rasvanippa Smörjnippel Schmierkopf Grease nipple M6x1 DIN A Nivellaakeri Ledlager Gelenklager gelenk Rocker bearing GEEW/LO 25 ES Tiiviste Tätning Dichtung Seal 40x29x4,2 Simko Liukunauha Glidring kortare Gleitring Slip ring, short PO 55 40*35-6, Urarengas Kolvtätning Kolbendichtung Piston seal TS 20*28*5, Luovutin Avstrykare Abstreifer Scraper GA 20*30* O-rengas O-ring O-ring O-ring 34,52x3,53 NBR Tiivistesarja Tätningssats Dichtungssatz Seal kit Ø40/20 kompakti

38 36 36

39 37 37 Hydrauliletkut Nokka EK200C Osan n:o nimike letku 1-pää 2-pää kulma L-mitta/mm kpl Huom! 1 4HL0174 2SC-06 P39-06 P Rotaattori - 2/6-venttiili 2 4HL0175 2SC-06 P82-06 P T-liitin (pikaliitin uros) - katkaisusylinteri männän puoli 3 4HL0176 2SC-06 P39-06 P T-liitin (pikaliitin naaras) - katkaisusylinteri varren puoli 4 4HL0177 2SC-06 P39-06 P /6-venttiili - T-liitin 5 4HL0178 2SC-06 P39-06 P Kouran sylinteri varren puoli - T-liitin 6 4HL0179 2SC-06 P39-06 P Kouran sylinteri männän puoli - T-liitin 7 4HL0251 2SC-04 P39-04 P Tilttisylinteri varrenpuoli / 2/6-venttiili, alempi lohko A 8 4HL0252 2SC-04 P39-04 P Tilttisylinteri männän puoli / 2/6-venttiili, alempi lohko B 9 4HL0253 2SC-04 P39-04 P Pitosylinteri männän puoli / 2/6-venttiili, ylempi lohko B 10 4HL0254 2SC-04 P39-04 P Pitosylinteri varren puoli / 2/6-venttiili, ylempi lohko A

40 Huom! Punaiseen johtoon Sulakepidin 22/29-1 ja sulake 16A. Johtojen päihin puristettava kaapelikenkä Ø10 12V DC + - C NO C NO PUN. 1 PUN. 3 KELT. PUN. KELT. 2 KEVI PUN KEVI KEVI Osa Määrä Nimike no. Kuvaus 1 Kuvaus 2 Ver Kotelo Hammond 27969P 92*38* Kotelo HA.3 HTS Holkkitiiviste S-tec M Holkkitiiviste S-tec pk Vastamutteri PK Painike MB Kuusioruuvi M6X70 S 8.8 DIN Kuusiomutteri M6 S NYLOC DIN KP1077 Puomikaapeli l= Hylsyrunko HTS maa KP1080 Johto l = Nuppi AT443 musta Nuppi AT443 punainen HUOM. NIMI KOK. PANO TUOTE Johtosarja Johtosarja koott. EK-200C E SW SUHDE 1:5 MUURAME FINLAND PIIRT. HYV. PIIRR. NO LIITTYY 11/1/2010 3KP1076 3KP1082 NETTO KG 61.1 REV.

41 Merkitään numerolla KEVI Kevi Osa Määrä Nimike no. Kuvaus 1 Kuvaus 2 Ver Sähköpistoke Hirschmann KP1078 Kourakaapeli l= Kotelo HA.3 HTS lukitus Holkkitiiviste S-tec M Pinnarunko HTS maa HUOM. NIMI KOK. PANO PIIRR. NO LIITTYY TUOTE Kouran johtosarja EK 200 C E SW SUHDE 1:5 MUURAME FINLAND PIIRT. HYV. 11/4/2010 3KP1079 NETTO KG 1.1 REV.
