1 Forest Pro FL HD 1042 Forest Pro PLUS HD 1042 Asennus-, käyttö- ja huolto-ohjeet VAROITUS! Lue tämä kirja ennen laitteen käyttöönottoa. Kirja sisältää tärkeitä turvallisuuteen liittyviä tietoja. Nokka Oy Teollisuustie 4 PL 4, Muurame Puhelin Telefax

2

3 SISÄLLYS 1 OMISTAJALLE EY-VAATIMUSTENMUKAISUUSVAKUUTUS ENNEN KÄYTTÖÖNOTTOA ENNEN ENSIMMÄISTÄ KÄYTTÖÖNOTTOA SUOJAVARUSTEET MITTAYKSIKÖT SUUNNAT VALMISTUSNUMERO HUOMIO- JA KÄYTTÖTARRAT TURVALLISUUSOHJEET VÄHIMMÄISETÄISYYDET JÄNNITTEELLISESTÄ JOHTIMESTA RAKENTEEN MUUTTAMINEN TEKNISET TIEDOT KONEEN KÄYTTÄMINEN VENTTIILILOHKON ASENTAMINEN JA IRROITTAMINEN MÖNKIJÄSTÄ RANKAKUORMAAJAN KYTKEMINEN MÖNKIJÄÄN VETOAISAN SÄÄTÄMINEN VETOAISAN PITUUDEN SÄÄTÄMINEN VETOAISAN KORKAUDEN SÄÄTÄMINEN LIIKKEELLE LÄHTEMINEN HYDRAULISEN VEDON KÄYTTÄMINEN KUORMAAMISEN ALOITTAMINEN KUORMAUKSEN LOPETTAMINEN KUORMAN PURKAMINEN HYDRAULIJÄRJESTELMÄN KÄYTTÖOHJE VENTTIILILOHKOT HYDRAULISÄILIÖ TYÖSKENTELYOHJEITA TARKASTUKSET KÄYTÖN YHTEYDESSÄ SÄILYTYS VINKKEJÄ RANKAKUORMAIMEN KÄYTTÖÖN POLTTOMOOTTORIN KÄYTTÖ POLTTOMOOTTORIN TURVALLISUUSOHJEET POLTTOMOOTTORIN TARKISTUS ENNEN KÄYTTÄMISTÄ... 27

4 6.3 POLTTOMOOTTORIN KÄYNNISTÄMINEN POLTTOMOOTTORIN SAMMUTTAMINEN POLTTOMOOTTORIN TYHJÄKÄYNNIN SÄÄTÄMINEN HUOLTO-OHJEET TURVALLISUUS HUOLLOSSA YLEISTÄ HUOLLOSTA VOITELUOHJEET TÄYTTÖMÄÄRÄT POLTTOMOOTTORIN HUOLTO POLTTOMOOTTORIN SYTYTYSTULPPA POLTTOMOOTTORIN SAKKAKUPIN PUHDISTAMINEN POLTTOMOOTTORIN ILMANSUODATTIN POLTTOMOOTTORIN ÖLJYNVAIHTO JATKOAISAN VÄLYKSEN TARKISTAMINEN RENKAIDEN JA NAPOJEN HUOLTAMINEN HYDRAULIIKKA HYDRAULILETKUN VAIHTAMINEN KONEEN POISTAMINEN KÄYTÖSTÄ TAKUUEHDOT VARAOSIEN TILAAMINEN VALMISTUSNUMERO... 45

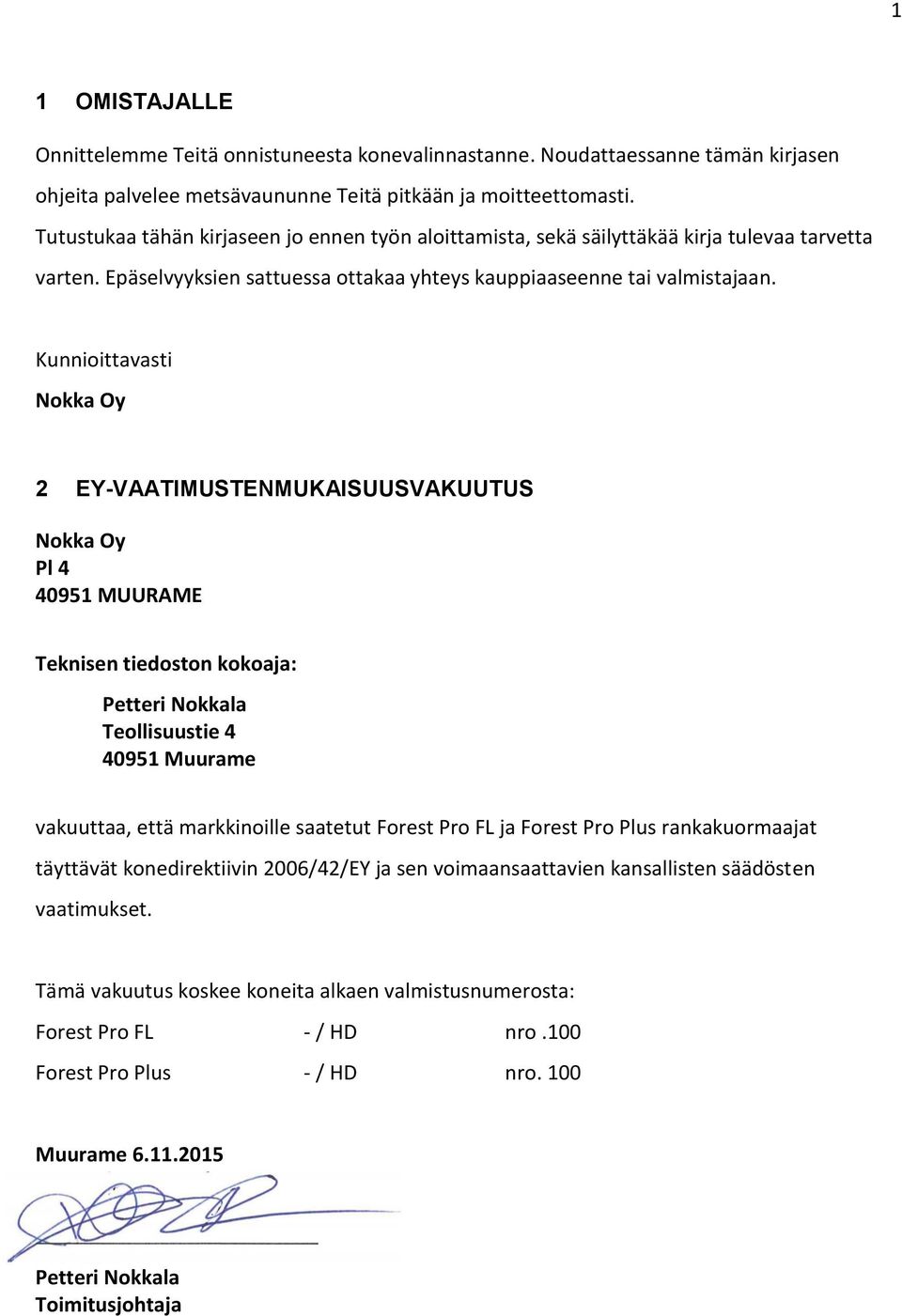

5 1 1 OMISTAJALLE Onnittelemme Teitä onnistuneesta konevalinnastanne. Noudattaessanne tämän kirjasen ohjeita palvelee metsävaununne Teitä pitkään ja moitteettomasti. Tutustukaa tähän kirjaseen jo ennen työn aloittamista, sekä säilyttäkää kirja tulevaa tarvetta varten. Epäselvyyksien sattuessa ottakaa yhteys kauppiaaseenne tai valmistajaan. Kunnioittavasti Nokka Oy 2 EY-VAATIMUSTENMUKAISUUSVAKUUTUS Nokka Oy Pl MUURAME Teknisen tiedoston kokoaja: Petteri Nokkala Teollisuustie Muurame vakuuttaa, että markkinoille saatetut Forest Pro FL ja Forest Pro Plus rankakuormaajat täyttävät konedirektiivin 2006/42/EY ja sen voimaansaattavien kansallisten säädösten vaatimukset. Tämä vakuutus koskee koneita alkaen valmistusnumerosta: Forest Pro FL - / HD nro.100 Forest Pro Plus - / HD nro. 100 Muurame Petteri Nokkala Toimitusjohtaja

6 2 3 ENNEN KÄYTTÖÖNOTTOA HUOM! KIRJASSA OLEVAT TURVALLISUUSOHJEET ON MERKITTY TÄLLÄ MERKILLÄ. LUE NÄMÄ OHJEET ERITYISEN TARKASTI! HUOM! KÄYTÄ AINA RANKAKUORMAAJAA TÄMÄN KIRJAN SISÄLTÄMIEN TURVALLISUUSOHJEIDEN MUKAAN! VALMISTAJA EI VASTAA VAHINGOISTA, JOS FOREST RPO FL HD TAI FOREST PRO PLUS HD RANKAKUORMAAJAA KÄYTETÄÄN TURVALLISUUSOHJEIDEN VASTAISESTI! 3.1 ENNEN ENSIMMÄISTÄ KÄYTTÖÖNOTTOA Valmistaja on koekäyttänyt, säätänyt ja tarkistanut Forest Pro FL HD ja Forest Pro Plus HD rankakuormaajat, näin ollen ne ovat toimintavalmiita laitteita. Forest Pro FL HD ja Forest Pro Plus HD ovat tarkoitettu käytettäväksi mönkijän kanssa ranka- ja energiapuun ajamiseen metsäkäytössä. Ennen käyttöönottoa lue käyttöohje ja tutustu laitteeseen huolellisesti, jotta jokainen toiminto tulisi teille tutuksi ennen laitteen käyttöönottoa. Huolellinen tutustuminen laitteeseen ja käyttöohjeen omaksuminen auttavat laitteen kunnossapidossa, sekä ehkäisevät vaaratilanteita. Jos teillä ilmenee kysyttävää laitteesta tai kohtaatte jonkin ongelman, voitte ottaa yhteyttä laitteen valmistajaan. Valmistajan yhteystiedot löytyvät tämän ohjekirjan takaa. 3.2 SUOJAVARUSTEET Ennen Forest Pro FL HD ja Forest Pro Plus HD rankakuormaajan käyttöä, tulee pukeutua suojavarusteisiin. Suojavarustukseksi soveltuu normaali metsurin suojavarustus: turvasaappaat, viiltosuojahousut, huomiovärein varustettu pusero, suojakäsineet ja kypärän, joka on varustettu kuulosuojaimilla. Vähimmäisvaatimus suojavarustukseksi ovat turvakengät, suojakäsineet kypärä ja kuulosuojaus! Pitkäaikainen melu aiheuttaa kuulon heikkenemisen tai jopa kuuroutumisen.

7 3 3.3 MITTAYKSIKÖT Asennus- ja käyttöohjeessa käytetään kansainvälisen SI-mittajärjestelmän mukaisia yksiköitä. 3.4 SUUNNAT Asennus- ja käyttöohjeessa tarkoitetaan koneen oikeata ja vasenta sivua sekä etu- että takapäätä ajosuunnan mukaan. 3.5 VALMISTUSNUMERO Valmistaudu ilmoittamaan kaikissa tiedusteluissasi ja tilauksissasi koneesi malli ja valmistusnumero. Valmistusnumero löytyy koneen konekilvestä, joka on kiinnitetty kuormaajan pystypuomiin. Konekilvet: Forest Pro FL HD Forest Pro Plus HD 3TR7932 3TR7933 Kuva 1 Konekilpi HUOM! KIRJAA VALMISTENUMERO TÄMÄN OHJEKIRJAN LOPPUOSASSA OLEVAAN KENTTÄÄN 11 VALMISTUSNUMERO.

8 4 3.6 HUOMIO- JA KÄYTTÖTARRAT Huolehdi että rankakuormaajastasi löytyy seuraavat tarrat. Jos jokin seuraavista tarroista on irronnut tai vioittunut, tulee ne vaihtaa uusiin. Kuva 2 Toimintotarra 2-vipu 3TR0740 Kuva 3 Varoitustarra FIN/SWE/ENG 3TR7745 Kuva 4 Huomio-, ohjekirja- ja kuulosuojaintarra 3TR7833 Kuva 5 Vaara-alue 15 m 3TR7733 Kuva 6 Nostopistetarra 3TR7743

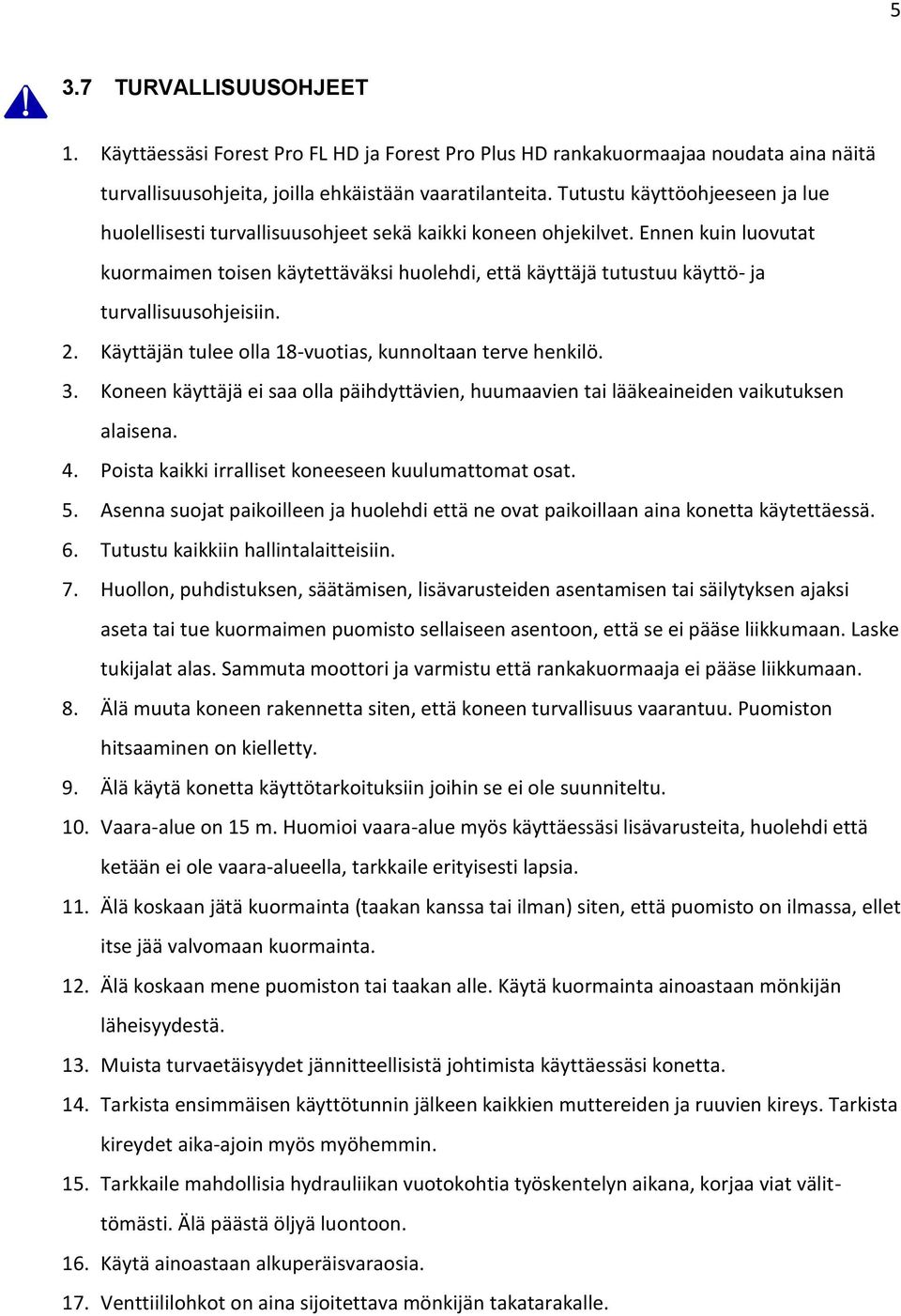

9 5 3.7 TURVALLISUUSOHJEET 1. Käyttäessäsi Forest Pro FL HD ja Forest Pro Plus HD rankakuormaajaa noudata aina näitä turvallisuusohjeita, joilla ehkäistään vaaratilanteita. Tutustu käyttöohjeeseen ja lue huolellisesti turvallisuusohjeet sekä kaikki koneen ohjekilvet. Ennen kuin luovutat kuormaimen toisen käytettäväksi huolehdi, että käyttäjä tutustuu käyttö- ja turvallisuusohjeisiin. 2. Käyttäjän tulee olla 18-vuotias, kunnoltaan terve henkilö. 3. Koneen käyttäjä ei saa olla päihdyttävien, huumaavien tai lääkeaineiden vaikutuksen alaisena. 4. Poista kaikki irralliset koneeseen kuulumattomat osat. 5. Asenna suojat paikoilleen ja huolehdi että ne ovat paikoillaan aina konetta käytettäessä. 6. Tutustu kaikkiin hallintalaitteisiin. 7. Huollon, puhdistuksen, säätämisen, lisävarusteiden asentamisen tai säilytyksen ajaksi aseta tai tue kuormaimen puomisto sellaiseen asentoon, että se ei pääse liikkumaan. Laske tukijalat alas. Sammuta moottori ja varmistu että rankakuormaaja ei pääse liikkumaan. 8. Älä muuta koneen rakennetta siten, että koneen turvallisuus vaarantuu. Puomiston hitsaaminen on kielletty. 9. Älä käytä konetta käyttötarkoituksiin joihin se ei ole suunniteltu. 10. Vaara-alue on 15 m. Huomioi vaara-alue myös käyttäessäsi lisävarusteita, huolehdi että ketään ei ole vaara-alueella, tarkkaile erityisesti lapsia. 11. Älä koskaan jätä kuormainta (taakan kanssa tai ilman) siten, että puomisto on ilmassa, ellet itse jää valvomaan kuormainta. 12. Älä koskaan mene puomiston tai taakan alle. Käytä kuormainta ainoastaan mönkijän läheisyydestä. 13. Muista turvaetäisyydet jännitteellisistä johtimista käyttäessäsi konetta. 14. Tarkista ensimmäisen käyttötunnin jälkeen kaikkien muttereiden ja ruuvien kireys. Tarkista kireydet aika-ajoin myös myöhemmin. 15. Tarkkaile mahdollisia hydrauliikan vuotokohtia työskentelyn aikana, korjaa viat välittömästi. Älä päästä öljyä luontoon. 16. Käytä ainoastaan alkuperäisvaraosia. 17. Venttiililohkot on aina sijoitettava mönkijän takatarakalle.

10 6 18. Käytä aina tukijalkoja käyttäessäsi kuormainta. Ennen työskentelyn aloittamista varmistu, että yhdistelmä on vakaa kaatumista vastaan. 19. Käytä ainoastaan alkuperäislisävarusteita. 20. Tarkkaile, että hydrauliletkut eivät pääse jäämään minkään väliin, sillä letkun rikkouduttua puomiston hallittavuus saatetaan menettää. 21. Jos nopeus on yli 20 km/h rankakuormaajan kantavuus on pienempi kuin max. kantavuus (kantavuus ilmoitettu teknisissä tiedoissa). 22. Älä käytä metsävaunua henkilökuljetuksiin. 23. Tarkista vetolaitteena käytettävän ajoneuvon maksimi jarruttoman perävaunun massa. 24. Älä koskaan käytä vetoa ilman että rankakärry on kytketty mönkijään kiinni. 25. Aina kun käytät hydraulista vetoa istu mönkijässä ajoasennossa. 26. Älä tee kuormaa sermiä korkeammaksi sillä puut saattavat liukua eteenpäin. 27. Huolehdi että rankakärryn tankissa on riittävästi bensiiniä, moottorin sammuminen voi aiheuttaa vaaratilanteen. Myös moottoriöljyn vähyys voi sammuttaa moottorin. 28. Tue rankakuormaajan aisa huolellisesti säilytyksen aijaksi. Elä jätä rankakuormaajaa pelkän tukijalan (lisävaruste) varaan. 29. Mikäli rankakuormaajasi on varustettu vinssillä (lisävaruste), noudata seuraavia turvallisuusohjeita. a. Vinssauksessa vaarallinen alue on 50 m (metriä). Varmista ettei vaara-alueella ole sivullisia henkilöitä. b. Ennen vinssauksen aloittamista poistu vinssin vinssauslinjalta ja ohjaa vinssiä kaukoohjaimella. Lopeta vinssaus välittömästi jos huomaat mahdollisen vaaratilanteen. c. Tarkista aina ennen vinssauksen aloittamista, että vaijeri ja vinssin muut osat ovat täysin ehjät. d. Kiinnitä vaijeri lähelle tukin päätä, jolloin puu liikkuu jouhevammin. e. Vinssiä saa käyttää ainoastaan puiden vinssaukseen. f. Paranna vakavuutta laskemalla rankakuormaajan tukijalat alas ja tukemalla kuormaaja hyvin maahan vinssattavan puun suuntaisesti. HUOM! VINSSIN VAIJERIN KATKEAMINEN AIHEUTTAA VAKAVAN VAARATILANTEET!

11 7 3.8 VÄHIMMÄISETÄISYYDET JÄNNITTEELLISESTÄ JOHTIMESTA Taulukko 1 Etäisyydet jännitteellisestä johtimesta Nimellisjännite (kv) Vähimmäisetäisyys eristä- mättömästä johtimesta (m) Vähimmäisetäisyys eristetystä johtimesta < 0, , > (m) 3.9 RAKENTEEN MUUTTAMINEN Älä muuta koneen rakennetta ilman valmistajan lupaa, jotta koneen toiminta tai käyttöturvallisuus ei heikkenisi tai koneen käyttöikä ei lyhenisi.

12 8 4 TEKNISET TIEDOT FOREST PRO FL HD Paino ilman kuormainta kg Kantavuus (nopeus< 0 20 km/h) kg Kantavuus (nopeus 2 60 km/h) kg Kokonaispaino kg Leveys cm Pituus cm Kuormatilan pituus cm Kuormausala... 0,6 m 2 Maavara cm Renkaat... 22x Renkaiden ilmanpaine max... 2,0 bar Kuormaajan ulottuma... 4,2 m Jatkeen pituus... 0,8 m Kouran avauma max cm Bruttonostomomentti knm Nettonostomomentti... 7,9 knm Kääntömomentti... 2,1 knm Pumpun tuotto l/min Työpaine... 17,5 MPa FOREST PRO PLUS HD Paino ilman kuormainta kg Kantavuus (nopeus< 0 20 km/h) kg Kantavuus (nopeus km/h) kg Kokonaispaino kg Leveys ,5 cm Pituus cm Kuormatilan pituus cm Kuormausala... 0,6 m 2 Maavara cm Renkaat /65x12 Renkaiden ilmanpaine max... 3,4 bar Kuormaajan ulottuma... 4,2 m Jatkeen pituus... 0,8 m Kouran avauma max cm Bruttonostomomentti knm Nettonostomomentti... 7,9 knm Kääntömomentti... 2,1 knm Pumpun tuotto l/min Työpaine... 17,5 MPa

13 9 5 KONEEN KÄYTTÄMINEN 5.1 VENTTIILILOHKON ASENTAMINEN JA IRROITTAMINEN MÖNKIJÄSTÄ Rankakuormaajan tulee olla tukijalkojensa tai nokkapyörän (lisävaruste) varassa tasaisella alustalla, jonka jälkeen laite voidaan kytkeä mönkijän vetokoukkuun. Peruuta mönkijä rankakuormaajan vetokidan lähelle. Venttiililohkot asennetaan mönkijän takatarakalle (Kuva 7). Katsottaessa mönkijää takaapäin, venttiililohkot asennetaan tarakan vasemmalle puolelle. Venttiililohkot kiinnitetään rankakuormaajan mukana tulevilla remmeillä tukevasti tarakkaan. Jos rankakuormaajasi on varustettu sähköohjatulla vedolla, muista kiinnittää sähköliitin venttiilipöydän pistokkeeseen, pistoke kytkeytyy painamalla ja kierämällä myötäpäivään. Ajon aikana venttiililohkot tulee aina kiinnittää mönkijän tarakalle. Kuva 7 Venttiililohkon asentaminen Irrottaessasi venttiililohkot kiinnitä ne rankakärryssä niille varattuun paikkaan kuormainpukin reunassa olevaan koukkuun (Kuva 8). Sähköohjatulla vedolla vatustetussa rankakuormaajassa tulee aina muistaa irroittaa vedon ohjaimen pistoke venttiililohkosta ja asettaa pistokkeen päähän tiivistetulppa. Pistoke irroitetaan kääntämällä sitä vastapäivään ja samalla vetämällä. Ajon aikana venttiililohkot tulee aina kiinnittää mönkijän tarakalle. Jos venttiilohkot jäävät kuormainpukin reunassa olevaan koukkuun siirtoajon ajaksi ne saattavat pudota ja vaurioitua. Venttiililohkojen putoaminen saattaa aiheuttaa myös vaaratilanteen.

14 10 Kuva 8 Venttiililohkon säilytys 5.2 RANKAKUORMAAJAN KYTKEMINEN MÖNKIJÄÄN Käynnistä rankakuormaaja käynnistysnarusta. Katso käynnistysohjeet POLTTOMOOTTORIN KÄYNNISTÄMINEN. Rankakuormaajan käynnistyttyä laske tukijalkojen avulla rankakuormaajaa niin, että saat kytkettyä vetokidan mönkijään. Tämän jälkeen varmista, että vetokita lukittuu mönkijän vetokoukkuun (Kuva 9). Nosta vetorullat yläasentoon. Varmista ennen siirtoajoa että kuormain on tukevasti ajoasennossa. Kuva 9 Rankakuormaajan kytkeminen mönkijään Venttiililohkon letkut tulee asentaa siten, että ne eivät vastaa maahan, eivätkä tartu mönkijän rakenteisiin ajon aikana (Kuva 9). Asenna letkuniput siten, että moottorin pakoputkesta tuleva pakokaasu ei lämmitä letkuja. Rankakärryn jatkoaisan letkut, jotka ovat omassa nipussa (2 kpl), tulee kiinnittää mönkijän tarakkaan mukana tulevalla remmillä (Kuva 9).

15 VETOAISAN SÄÄTÄMINEN Säädä vetoaisa aina ennen ensimmäistä asennusta mönkijääsi. Varmista että vetoaisan pituus ja korkeus eivät aiheuta rankakuormaimen kosketusta mönkijään. Tee säädöt aina polttomoottorin ollessa sammutettuna VETOAISAN PITUUDEN SÄÄTÄMINEN Vetoaisan pituutta voi säätää mekaanisesti. Irrota vetoaisan M10 kiinnitysruuvi ja mutteri ja säädä vetoaisan pituus oikeaksi, vetoaisaa voi jatkaa 10,5 cm + 10,5 cm + 10,5 cm + 5,25 cm + 5,25 cm + 5,25 cm (47,25 cm). Tämän jälkeen ruuvi ja mutteri kiinnitetään takaisin (Kuva 10). Säädä vetoaisa niin pitkäksi, että mönkijä ei tavoita moottorin suojaa käännettäessä. Kuva 10 Vetoaisan pituuden säätäminen

16 VETOAISAN KORKAUDEN SÄÄTÄMINEN Vetoaisan korkeutta voi säätää kääntämällä vetoaisan sisäputkea 180 (Kuva 11). Irroita vetoaisan M10 kiinnitysruuvi (Kuva 10) ja vetä vetoaisa kokonaan pois ulommasta putkesta, käännä putki 180 ja työnnä se takaisin ulomman putken sisään. Kiinnitä vetoaisan M10 kiinnitysruuvi takaisin. Kuva 11 Vetoaisan korkeuden säätäminen 5.4 LIIKKEELLE LÄHTEMINEN Olet valmis lähtemään liikkeelle toimittuasi edellä mainittujen ohjeiden mukaisesti (Otsikot ). Varmista vielä, että koura on asetettu oheisen kuvan (Kuva 12) mukaisesti ja jos vetorullat ovat renkaita vasten käynnistä moottori ja nosta ne yläasentoon (Kuva 12). Jos rankakärryssä on puukuorma niin aseta kuormaimen koura kiinni kuormaan. Tarkista kiinnitys myös ajon aikana, korjaa kiinnitystä tarvittaessa. Älä muuta rankakärryn pituutta jatkoaisalla kun kuormain on ajoasennossa, vaarana on jonkin rakenteen rikkoutuminen. Seuraavaksi nosta tukijalat kokonaan ylös (Kuva 12), niin etteivät ne pääse ottamaan kiinni esteisiin. Tukijalat saattavat rikkoutua, jos ne tarttuvat kiinni esteisiin liikkeelle lähdettäessä. HUOM! VALMISTAJA EI KORVAA VIRHEELLISESTÄ KÄYTÖSTÄ AIHEUTUVIA VAHINKOJA!

17 13 Kuva 12 Ajoasento 5.5 HYDRAULISEN VEDON KÄYTTÄMINEN Hydraulista vetoa käytetään kun mönkijän vetovoima tai pitokyky ei riitä vetämään rankakärryä. Aseta mönkijän ajonopeus rankakärryn etenemisnopeuteen verrattuna sopivaksi, yleensä pienin vaihde tai ajonopeusalue on sopivin. Veto perustuu vetorulliin jotka painetaan hydraulisylintereillä renkaitten kuviointia vasten. On tärkeää että renkaitten ilmanpaineet ovat oikeat maksimaalisen vetokyvyn saavuttamiseksi. HUOM! ÄLÄ KOSKAAN KÄYTÄ VETOA ILMAN, ETTÄ RAKAKUORMAAJA ON KYTKETTYNÄ MÖNKIJÄÄN KIINNI! AINA KUN KÄYTÄT HYDRAULISTA VETOA, ISTU MÖNKIJÄSSÄ AJOASENNOSSA!

18 14 Mekaaninen venttiilistö Käytä hydraulista vetoa seuraavalla tavalla (vivut ajosuuntaan nähden katsottuna)(kuva 13): 1. Käynnistä rankakärryn moottori. 2. Istu mönkijässä ja laske vetorullat alas ajoventtiilin keskimmäistä vipua eteenpäin vetämällä. 3. Kytke eteenpäin veto päälle vetämällä ajoventtiilin oikean puoleinen vipu etuasentoon, vipu lukittuu paikoilleen. Taaksepäin ajo kytketään päälle työntämällä ajoventtiilin oikeanpuoleista vipua taaksepäin lukitusasentoon. 4. Kun haluat vedon pois päältä kytke ajoventtiilin oikeanpuoleinen vipu keskiasentoon ja nosta vetorullat yläasentoon työntämällä vasemmanpuoleista ajoventtiilin vipua taaksepäin. Jos rullia ei nosteta yläasentoon vetorullat jarruttavat. Veto eteen - taakse Vetorullat ylös - alas Kuva 13 Vedon mekaaninenohjaus

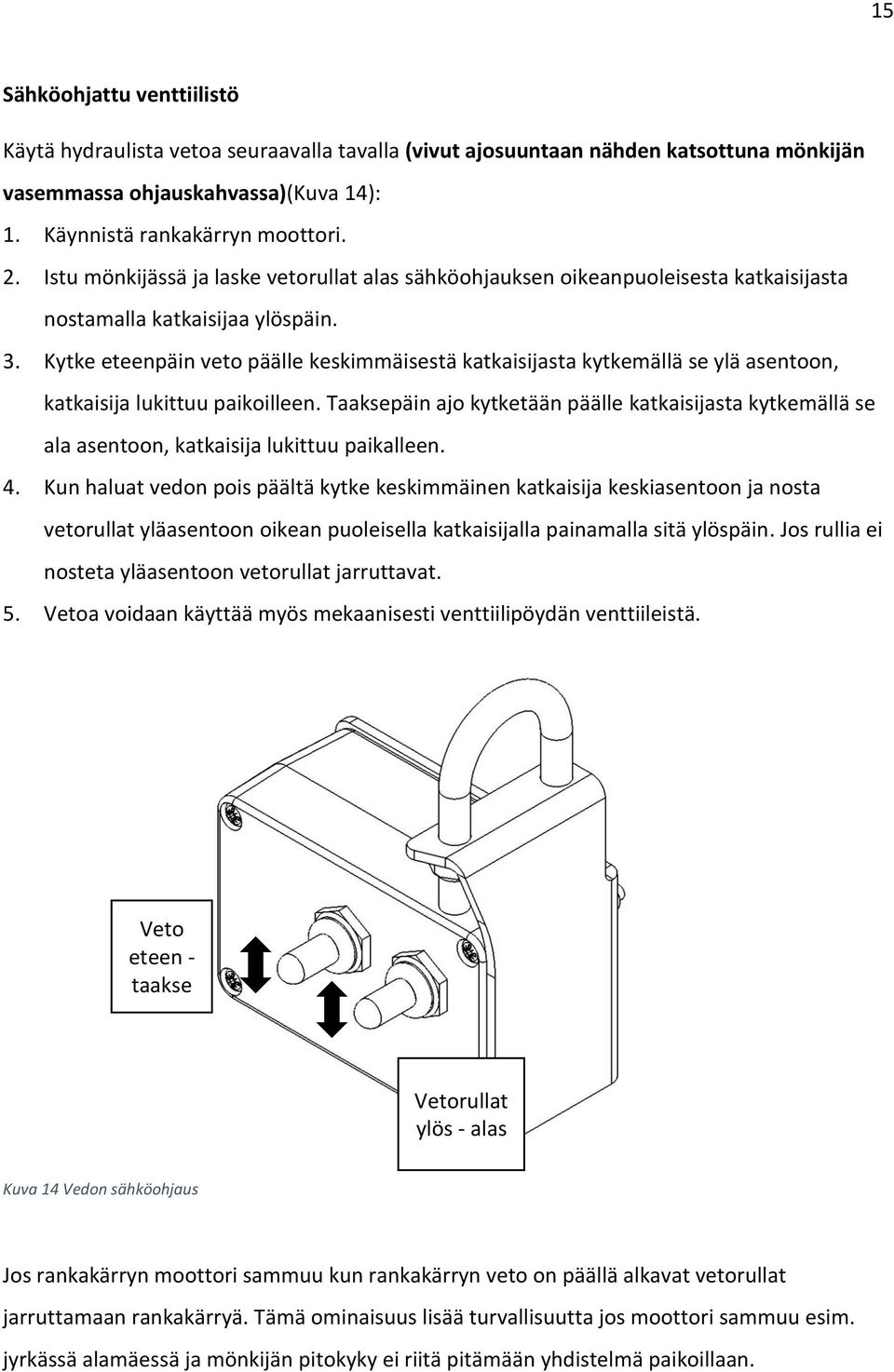

19 15 Sähköohjattu venttiilistö Käytä hydraulista vetoa seuraavalla tavalla (vivut ajosuuntaan nähden katsottuna mönkijän vasemmassa ohjauskahvassa)(kuva 14): 1. Käynnistä rankakärryn moottori. 2. Istu mönkijässä ja laske vetorullat alas sähköohjauksen oikeanpuoleisesta katkaisijasta nostamalla katkaisijaa ylöspäin. 3. Kytke eteenpäin veto päälle keskimmäisestä katkaisijasta kytkemällä se ylä asentoon, katkaisija lukittuu paikoilleen. Taaksepäin ajo kytketään päälle katkaisijasta kytkemällä se ala asentoon, katkaisija lukittuu paikalleen. 4. Kun haluat vedon pois päältä kytke keskimmäinen katkaisija keskiasentoon ja nosta vetorullat yläasentoon oikean puoleisella katkaisijalla painamalla sitä ylöspäin. Jos rullia ei nosteta yläasentoon vetorullat jarruttavat. 5. Vetoa voidaan käyttää myös mekaanisesti venttiilipöydän venttiileistä. Veto eteen - taakse Vetorullat ylös - alas Kuva 14 Vedon sähköohjaus Jos rankakärryn moottori sammuu kun rankakärryn veto on päällä alkavat vetorullat jarruttamaan rankakärryä. Tämä ominaisuus lisää turvallisuutta jos moottori sammuu esim. jyrkässä alamäessä ja mönkijän pitokyky ei riitä pitämään yhdistelmä paikoillaan.

20 16 Jos moottori sammuu, ota veto pois päältä ja yritä käynnistää moottori uudelleen. Jos moottori ei käynnisty esim. liian suuren kallistuman vuoksi, suurta varovaisuutta noudattaen tee seuraavalla tavalla. Löysää vetorullia varovasti. Jos yhdistelmä on sammunut esim. jyrkkään mäkeen varo että ohjaus ominaisuuksia ei menetetä jos yhdistelmä alkaa liikkumaan. Aja varovasti yhdistelmä paikkaan jossa rankakärryn moottori on uudelleen mahdollista käynnistää. Jatka normaalisti ajamista. Pura tarvittaessa kuormaa niin paljon ettei vaaratilannetta aiheudu. 5.6 KUORMAAMISEN ALOITTAMINEN Kun pysähdyt kuormausta varten niin aja mönkijä aina suoraan asentoon rankakärryyn nähden. Kun aloitat kuormauksen, laske kummatkin tukijalat maahan siten, että ne nostavat hieman mönkijän perää ylöspäin (Kuva 15). Näin kuormaus voidaan suorittaa tukevasti ja turvallisesti. Kaltevassa maastossa säädä tukijaloilla vaunua vaakasuoraan asentoon jolloin vakavuus paranee. Kuva 15 Tukijalka maassa Tämän jälkeen siirrä jatkoaisan avulla kuormatila kauemmaksi helpottaaksesi kuormausta. Kuormaamisen tukevoittamiseksi voit laskea vetorullat alas, jolloin renkaat lukittuvat paikoilleen. Voit myös kuormata puut suoraan etusermiä vasten asettamalla puut varovasti paikoilleen.

21 17 HUOM! VARO KUORMAUKSEN AIKANA NOSTETTAVIA PUITA! HUOM! KUORMAAJAN VAARA-ALUE ON 15 METRIÄ JOKA SUUNTAAN KUORMAAJASTA. KUORMAUS ON LOPETETTAVA VÄLITTÖMÄSTI, JOS VAARA-ALUEEN SISÄPUOLELLE TULEE MUITA HENKILÖITÄ! HUOM! KUMMATKIN TUKIJALAT ON LASKETTAVA KOKONAAN MAAHAN! KUORMAUKSEN LOPETTAMINEN Sen jälkeen, kun olet saanut kuormattua täyden kuorman, siirrä kuormatila jatkoaisan avulla lähemmäs mönkijää tasapainottaaksesi kuorman. Tämän jälkeen kuormain tulee asettaa kuorman päälle koura kiinni kuormaan puristettuna kuorman etu- tai takaosaan. Myös kuormaajan sijoittelulla voit säädellä rankakuormaajan tasapainoa. Älä ylikuormaa rankakuormaajaa, kuormankorkeus ei saa ylittää sermin eikä karikoiden korkeutta. HUOM! RANKAKUORMAAJAA EI SAA YLIKUORMATA! (Jos kasvatat rankakuormaajan kuormatilaa esim. jatkamalla karikoita, tämä aiheuttaa takuun raukeamisen ja tästä aiheutuvia vahinkoja valmistaja ei korvaa.) KUORMAN PURKAMINEN Saavuttuasi purkupaikalle mihin haluat purkaa kuorman, laske kummatkin tukijalat kokonaan maahan. Tämän jälkeen siirrä jatkoaisan avulla kuormatila kauemmaksi, mikä helpottaa kuorman purkamista. Tämän jälkeen voit aloittaa kuorman purkamisen. HUOM! KUORMAAJAN VAARA-ALUE ON 15 METRIÄ JOKA SUUNTAAN KUORMAAJASTA. KUORMAUS ON LOPETETTAVA VÄLITTÖMÄSTI, JOS VAARA-ALUEEN SISÄPUOLELLE TULEE MUITA HENKILÖITÄ! HUOM! KUMMATKIN TUKIJALAT ON LASKETTAVA KOKONAAN MAAHAN!

22 HYDRAULIJÄRJESTELMÄN KÄYTTÖOHJE Venttiililohko ja sen letkut tulee kiinnittää mönkijän tarakkaan turvallisuusohjeen mukaisesti. HUOM! RANKAKUORMAAJAN NOSTOTEHO ON RAJOITETTU VAROVENTIILIN AVULLA! VALMISTAJA ON ASETTANUT VAROVENTTIILIN OIKEAAN LAUKEAMISPAINEESEEN JA SE ON SINETÖITY! Varoventtiili(e)n sinetöinnin murtaminen tai laukeamispaineen muuttaminen aiheuttaa välittömästi takuun raukeamisen. Valmistaja ei vastaa vahingoista eikä laitteen rikkoutumisesta, jos jokin varoventtiilien sinetöinneistä on murrettu. Hydraulijärjestelmän öljynä käytetään Teboil Hydraulic LIFT 32 öljyä VENTTIILILOHKOT Kuormaimen venttiililohkossa on kuusi (6 vipua (ON/OFF 4 vipua), jotka kaikki vaikuttavat eri toimintoihin). Lisäksi venttiilistössä on vedon ja rungonjatkeen venttiilit. Kuormaimen venttiilistön liikekaavio on venttiilistön suojapellissä. Hydraulisen vedon ohjaus on esitetty kohdassa 5.5 HYDRAULISEN VEDON KÄYTTÄMINEN. Seuraavassa kuormaajan ohjausvivut vasemmalta oikealle. Vipujen liikesuunnat kuvan asennossa (Kuva 16).

23 19 2 Vipu venttiilistö (Kuva 16) 1. Eteen Siirtopuomi ylös Taakse Siirtopuomi alas Vasemmalle Puomiston kääntö vasemmalle Oikealle Puomiston kääntö oikealle 2. Eteen Jatke ulos Taakse Jatke sisään 3. Eteen Vasen tukijalka alas Taakse Vasen tukijalka ylös 4. Eteen Oikea tukijalka alas Taakse Oikea tukijalka ylös 5. Eteen Koura auki Taakse Koura kiinni 6. Eteen Nostopuomi alas Taakse Nostopuomi ylös Vasemmalle Kouran pyöritys vasemmalle Oikealle Kouran pyöritys oikealle Kuva 16 Kuormaajan venttiililohko

24 20 2 Vipu ON/OFF venttiilistö (Kuva 17) 1. Eteen Siirtopuomi ylös Taakse Siirtopuomi alas Vasemmalle Puomiston kääntö vasemmalle Oikealle Puomiston kääntö oikealle a. Alas Jatke ulos b. Alas Jatke sisään 2. Eteen Vasen tukijalka alas Taakse Vasen tukijalka ylös 3. Eteen Oikea tukijalka alas Taakse Oikea tukijalka ylös 4. Eteen Nostopuomi alas Taakse Nostopuomi ylös Vasemmalle Kouran pyöritys vasemmalle Oikealle Kouran pyöritys oikealle c. Alas Koura auki d. Alas Koura kiinni a. b. c. d Kuva 17 Kuormaajan venttiililohko ON/OFF

25 21 Vaunun rungonjatkeen venttiililohko on yhdessä vedon ventiililohkossa. Mekaanisessa ajoventtiilistössä rungonjatke on vasemmanpuolenen vipu (Kuva 18). Sähköisessä vedon ohkauksessa lohkon ainoaksi vivuksi jää vaunun rungonjatkeen lohko. Vivun liikesuunta kuvan asennossa (Kuva 18). Eteen Rungonjatke ulos Taakse Rungonjatke sisään Rungonjatke ulos - sisään Kuva 18 Vaunun rungonjatkeen lohko

26 HYDRAULISÄILIÖ Forest Pro FL HD ja Forest Pro Plus HD rankakuormaajissa on kiinteästi asennettu hydraulisäiliö, jossa on suodatinyksikkö, täyttökorkki, öljysilmä ja pohjaproppu (Kuva 19). Hydraulisäiliön kokonais tilavuus on noin 10 l. Paluusuodatin Täyttökorkki Öljysilmä Kuva 19 Hydrauliöljysäiliö Hydrauliöljyn pinta tulee olla öljysilmän yläpuolella kun rankakuormaaja on ajoasennossa. Hydrauliöljyn määrä tulee tarkistaa joka päivä. Letkurikon tapahtuessa on suositeltavaa tarkistaa hydrauliöljyn määrä. Jos hydrauliöljy on öljysilmän alapuolella kun rankakuormaaja on ajoasennossa, tulee hydrauliöljyä lisätä niin paljon, että se nousee hieman öljysilmän tason yläpuolelle. Suodatinyksikön suodattimen vaihto tapahtuu avaamalla suodatinyksikön kannessa olevat kolme (3) ruuvia. Tämän jälkeen avataan suodatinyksikön kansi, jolloin suodattimen voi vaihtaa uuteen. Suodattimen vaihdon jälkeen suodatinyksikön kansi kiinnitetään takaisin. Suodattimen vaihtoväli on määritelty huolto-ohjeen yhteydessä.

27 TYÖSKENTELYOHJEITA 1. Varmista, ettei toiminta-alueella ole ihmisiä. 2. Huolehdi, että näet esteettä koko toiminta-alueen. 3. Pakkasaikaan, aina ennen työskentelyn aloittamista, kierrätä öljyä jotta se lämpiää, näin usein vältyt tiivisteiden ym. rikkoutumisilta. 4. Perävaunun käyttäminen henkilökuljetuksiin on kielletty. 5. Noudata erityistä varovaisuutta työskennellessäsi sähköjohtojen läheisyydessä. Huomioi suojaetäisyydet sähköjohtimesta. 6. Jos rankakuormain ja mönkjä yhdistelmä alkaa kaatumaan, laske taakka välittömästi maahan. Älä pudota taakkaa pois kourasta. 7. Ajamista kaltevalla tasolla tulee välttää, aja mieluimmin ylä- tai alamäkeen. 8. Pyri tekemään kuorma siten, että osa kuorman painosta kohdistuu vetosilmukkaan. Jos kuorma on niin takapainoinen, että se nostaa vetosilmukkaa ylöspäin, mönkijän hallittavuus ja pitokyky heikkenee. 9. Hydraulinen neliveto auttaa selviytymään huonoista maastokohdista. Kiviä, kantoja, vetelikköjä tai jyrkkiä mäkiä ylitettäessä kytke hydraulinen veto päälle. Kokoaikainen käyttäminen saattaa aiheuttaa öljyn lämpenemistä järjestelmästä riippuen. 10. Hydraulisella vedolla voit myös siirtää yhdistelmää purkauspaikalla, jolloin sinun ei tarvitse käyttää traktorin omaa vetoa. 5.9 TARKASTUKSET KÄYTÖN YHTEYDESSÄ 1. Varmistaaksesi moitteettoman toiminnan sinun on tehtävä välillä tarkastuksia koneeseesi. Tarkista ensimmäisen käyttötunnin jälkeen mahdolliset öljyn vuotokohdat letkuista, liittimistä sekä sylintereistä. Tarkkaile myös käytön aikana edellä olevia seikkoja. 2. Tarkista kahdeksan käyttötunnin jälkeen pyörien laakereiden kireys, tämän jälkeen tarkastus vuosittain. Laakereiden tulee olla välyksettömät, mutta pyörien on pyörittävä helposti. 3. Jos metsävaunussa on varusteita ja suojuksia joita kirjassa ei ole esitetty, ne eivät ole tehtaan tavanomaisessa toimitusohjelmassa.

28 SÄILYTYS Jos rankakuormainta ei käytetä, toimivuutta ja jälleenmyyntiarvoa parantaa kunnollinen säilytys. Puhdista ja paikkamaalaa rankakuormain huolellisesti ennen säilytykseen asettamista. Rasvaa kaikki rasvauspaikat ja sivele ohutta voiteluainetta paikkoihin, joita ei voi paikkamaalata tai rasvata. Säilytyspaikan tulee olla kuiva viileähkö paikka. Tue rankakuormaajan aisa huolellisesti, ettei se pääse missään tilanteessa kaatumaan. HUOM! ELÄ JÄTÄ RANKAKUORMAAJAN AISAA KOSKAAN PELKÄN TUKIJALAN VARAAN (LISÄVARUSTE), VAAN TUE AISA HUOLELLISESTI. TUKIJALKA ON TARKOITETTU AINOASTAAN VAUNUN KYTKEMISEEN JA IRROITTAMISEEN MÖNKIJÄSTÄ VINKKEJÄ RANKAKUORMAIMEN KÄYTTÖÖN 1. Kuorman tasapainottaminen, voit tasapainottaa kuorman vetämällä kuormatilan jatkoaisan avulla mahdollisimman lähelle mönkijää. Näin toimittaessa rankakuormaaja ei paina mönkijän jousitusta kasaan. 2. Jos jäät kiinni pehmeään paikkaan tai mönkijä ei etene jostain syystä, voit käyttää apuna rankakuormaajan jatkoaisaa. Työnnä samalla jatkoaisaa ulospäin (1m), kun ajat. Tämän jälkeen paina mönkijästä jarrut päälle ja vedä jatkoaisa sisään. Toista edellä kuvattu toimenpide niin monta kertaa, että pääset pois huonosta paikasta. Huomioi, että kuormaimen koura ei ole kiinnitettynä vaunun runkoon kun käytät jatkoaisaa. 3. Jos edessä on pehmeä paikka tai on mahdollista, että mönkijä voi jää kiinni, voit jo ajon aikana työntää jatkoaisaa ulos. Kytke myös hydraulinen veto päälle ennen ylitystä. 4. Jos tunnet käyttäessä kuormaajan nostoliikettä, että kuormaaja ei jaksa nostaa taakkaa, purista samassa yhteydessä kouraa kiinni tai vedä jatkopuomia sisäänpäin. Näin toimittaessa hydraulipumppu nostaa järjestelmään korkeimman mahdollisen paineen ja kuormaajan nostoliikkeeseen saadaan lisää tehoa. 5. Polttomoottori voi sammua kallistuessaan oikealle puolelle yli 20. Tämä johtuu siitä, että moottoriöljy ei yletä enää öljyvahtiin. Rankakuormaaja täytyy suoristaa, ennen kuin polttomoottori käynnistyy uudestaan. Suoristaminen tehdään manuaalisesti käsivoimin. Moottorin ollessa sammunut, voidaan taakka pudottaa pois työntämällä kouran vipua, jolloin koura aukeaa. Ole varovainen tehdessäsi tämän, koska putoava taakkaa saattaa

29 25 liikkua edemmäs ja aiheuttaa vaaratilanteen. Tämän jälkeen kuormaajan kääntövipua vedetään ja lukitaan se tähän asentoon remmin avulla. Seuraavaksi käännetään kuormaaja käsivoimin vasemmalle, jonka jälkeen vetämällä tukijalkojen vipuja kuormaajan tulisi oieta ja moottorin käynnistyä. Noudata varovaisuutta tehdessäsi näitä vaiheita koska puomisto saattaa aiheuttaa vaaratilanteita.

30 26 6 POLTTOMOOTTORIN KÄYTTÖ Forest Pro FL HD ja Forest Pro Plus HD rankakuormaajissa on kiinteästi asennettu polttomoottori, johon on asennettu hydraulijärjestelmän hydraulipumppu. Polttomoottorin maksimikierrosluku on rajoitettu, maksimi kierroslukua ei saa nostaa. Seuraavassa tärkeinpiä ohjeita polttomoottorin käyttöön. Lisää ohjeita polttomoottorin valmistajan sivuilla POLTTOMOOTTORIN TURVALLISUUSOHJEET 1. Älä pidä helposti syttyviä aineita tai tavaroita polttomoottorin lähellä sen käydessä, varo erityisesti pakoputken läheistä aluetta. 2. Tankkaa polttomoottori hyvin tuuletetussa tilassa polttomoottorin ollessa pysähdyksissä. 3. Älä ylitäytä polttoainetankkia, bensiiniä ei saa olla polttoainetankin kaulalla. 4. Jos läikytät bensiiniä polttomoottorin päälle, kuivaa ja puhdista polttomoottori ja anna bensiinin haihtua ennen kuin käynnistät polttomoottorin. 5. Älä tupakoi ja vältä kipinöintiä tankatessasi polttomoottoria. 6. Polttomoottoria ei saa käynnistää sisätiloissa, esim. autotallissa tms. tilassa, koska on olemassa häkämyrkytyksen vaara, joka voi aiheuttaa kuoleman. 7. Polttomoottorin äänenvaimennin kuumenee erittäin kuumaksi käytön aikana ja pysyy kuumana pitkään käytön jälkeen, joten on varottava koskemasta äänenvaimentimeen palovammavaaran vuoksi (Kuva 20). Polttomoottorin bensiinin täyttökorkin suoja Polttomoottorin äänenvaimennin Kuva 20 Polttomoottorin turvallisuusohjeet

31 POLTTOMOOTTORIN TARKISTUS ENNEN KÄYTTÄMISTÄ Nämä tarkistukset tulee tehdä joka kerta ennen polttomoottorin käynnistystä. 1. Tarkista moottoriöljyn määrä. Aseta rankakuormaaja vaakasuoralle alustalle. Avaa moottoriöljyn mittatikku ja kuivaa se paperilla (Kuva 21). 2. Tämän jälkeen laita mittatikku takaisin, mutta älä kierrä sitä kiinni. Nosta mittatikku ylös ja totea öljyn määrä tikusta. 3. Öljymäärän tulee olla ylä- ja alarajan välissä. Jos tarkistuksessa ilmenee, että öljy on alarajan alapuolella, tulee öljyä lisätä niin paljon, että se nousee ylärajan tasolle. Polttomoottorin öljynä käytetään Teboil Monitra Plus 10W 30 öljyä. (Kuva 22) 4. Tarkista bensiinin määrä. Jos bensiiniä on vähän, lisää bensiiniä. Polttomoottorin bensiininä käytetään lyijytöntä 95E bensiiniä. Bensiinitankin kokonaistilavuus on 3,6 litraa. (Kuva 23) Älä käytä polttomoottorissa vanhentunutta bensiiniä. Kuva 21 Polttomoottorin öljyn tarkistus 1/2 Kuva 22 Polttomoottorin öljyn tarkistus 2/2

32 28 Kuva 23 Polttomoottorin bensiinitankin tilavuus HUOM! ÄLÄ KÄYTÄ POLTTOMOOTTORISSA VANHENTUNUTTA BENSIINIÄ! 6.3 POLTTOMOOTTORIN KÄYNNISTÄMINEN Avaa ensin polttoainehana (Kuva 24). Kuva 24 Polttomoottorin polttoainehanan avaus Sulje imu. Imua tulee käyttää vaikka moottori olisi lämmin (Kuva 25).

33 29 Kuva 25 Polttomoottorin imun sulkeminen Käännä kaasuvipu täysin auki (Kuva 26). Kuva 26 Polttomoottorin kääsyn säätäminen Käännä polttomoottorin sammutuskytkin ON-asentoon ja vedä kevyesti käynnistysnarusta kunnes tunnet hieman vastusta (Kuva 27). Tämän jälkeen nykäise käynnistysnarusta reilusti tai paina käynnistysnappia, mikäli käytössäsi on sähköstatrillinen polttomoottori, käynnistysnappi on venttiililohkon hätäseis katkaisijan kylessä sekä moottorin virtakatkaisijassa.tällöin moottorin pitäisi lähteä käyntiin. On tärkeää vetää käynnistysnarusta kevyesti ennen varsinaista käynnistysnykäisyä, käynnistyslaitteen välykset poistuvat ja käynnistyslaite ei rikkoudu.

34 30 Kuva 27 Polttomoottorin sammutuskytkin ja käynnistysnaru Jos polttomoottori ei käynnisty ensimmäisellä nykäisyllä, toista edellinen kohta. Polttomoottorin käynnistyessä ja lämmetessä avaa asteittain imua ja polttomoottorin kokonaan lämmetessä avaa imu kokonaan (Kuva 28). Kuva 28 Polttomoottorin imun avaaminen 6.4 POLTTOMOOTTORIN SAMMUTTAMINEN Hätätapauksen sattuessa polttomoottori sammutetaan painamalla venttiilistön yhteydessä sijaitseva hätäseis-katkaisija ala-asentoon. Normaalitapauksessa käännä ensin kaasuvipu täysin kiinni ja vasta sitten käännä sammutuskytkin OFF-asentoon (Kuva 29).

35 31 Kuva 29 Polttomoottorin sammuttaminen Polttomoottorin sammuttua sulje polttoainehana (Kuva 30). Kuva 30 Polttomoottorin polttoainehanan sulkeminen 6.5 POLTTOMOOTTORIN TYHJÄKÄYNNIN SÄÄTÄMINEN Käynnistä polttomoottori ja anna sen lämmetä normaaliin käyntilämpötilaan. Polttomoottorin käydessä tyhjäkäyntiä, väännä ruuvimeisselillä kaasuttimen tyhjäkäyntiruuvia niin paljon, että polttomoottori saavuttaa normaalin tyhjäkäyntinopeuden. Normaali tyhjäkäyntinopeus on 1400 ± 140 r/min (Kuva 31).

36 Kuva 31 Polttomoottorin tyhjäkäynnin säätäminen 32

37 33 7 HUOLTO-OHJEET Rankakuormaajaa tulee huoltaa huoltotaulukon mukaisin väliajoin (Taulukko 2). Suoritettaessa rankakuormaajan huollot huoltotaulukon mukaisesti, se edesauttaa rankakuormaajan kestoikää ja vähentää käytönaikaisia ongelmia. Kuormaimen liukupuomiin ja vaunun rungonjatkeeseen laitetaan rasvaa ainoastaan sivupinnoille, ylä- ja alapinta ei tarvitse rasvausta. Taulukko 2 Rankakuormaajan huoltotaulukko Kohde Voitelukaavio Joka päivä 40h 100h 200h 12 kk tai 400h Hydrauliöljy Tarkista c X Hydrauliöljynsuodatin Vaihda X Moottorinöljy Tarkista b X Kääntölaitteen ylälaakeri Rasvaa 1 X Kääntölaitteen öljy Tarkista a X Pystypuomin ylälaakeri Rasvaa 3 X Nostosylinterin alalaakeri Rasvaa 2 X Nostosylinterin ylälaakeri Rasvaa 4 X Siirtosylinterin laakeri Rasvaa 5 X Siirtosylinterin laakeri Rasvaa 6 X Laajakulmanivelen laakeri Rasvaa 7 X Nostopuominpään laakeri Rasvaa 8 X Nostopuominpään laakeri Rasvaa 9 X Kouran laakerit, 10 kpl Rasvaa 12 X Kourankääntäjän laakeri Rasvaa 11 X Ristinivelenlaakeri Rasvaa 10 X Vetoaisan holkinlaakeri Rasvaa 15 X Telin tapinlaakeri Rasvaa 14 X Vetorullan varren laakeri Rasvaa 13 X Tukijalan laakerin Rasvaa 16 X Tukijalan sylinterin laakeri Rasvaa 17 X Tukijalan sylinterin laakeri Ravaa 18 X Vaunun jatkeen sivupinta, rasvaus Kuormaimen liukupuomin sivupinta, rasvaus Rasvaa A X Rasvaa B X

38 34 Kuva 32 Voitelukaavio Rankakuormaaja tulisi huoltaa valtuutetussa huoltoliikkeessä jos sinulla ei ole sopivia työkaluja huoltotoimenpiteisiin ja jos tunnet, että olet epävarma huollon suhteen. 7.1 TURVALLISUUS HUOLLOSSA Ennen rankakuormaimen huoltoa, säätöä, puhdistusta tai varusteiden kytkemistä: 1. Kytke polttomoottori pois päältä. Välttääksenne polttomoottorin vahingossa käynnistymisen kääntäkää polttomoottorin sammutuskytkin OFF-asentoon ja irrotta tulpanjohto sytytystulpasta. 2. Kytke mönkijän seisontajarru päälle. 3. ODOTA, kunnes kaikki osat ovat täysin pysähtyneet. 4. Tue puomisto siten, että se ei pääse liikkumaan vaikka venttiilistön vipuja liikutetaan. 5. Aseta tukijalat alas.

39 YLEISTÄ HUOLLOSTA Huolellisesti ja oikeaan aikaan tehty huolto varmistaa rankakuormaimeni toimivuuden ja kestävyyden. 1. Noudata kaikissa huoltotöissä aina ehdotonta puhtautta. 2. Tarkkaile sylintereitä, letkuja ja liittimiä, korjaa vuotokohdat välittömästi. 3. Pyri paikallistamaan vika mahdollisimman tarkasti, näin vältyt turhalta työltä ja mahdollisilta lisävaurioilta. 4. Käytä aina alkuperäisvaraosia. 5. Älä päästä hydrauliikka öljyä maahan. 6. Kun tarvitset huoltoapua, ota yhteys kauppiaaseesi. 7.3 VOITELUOHJEET Suorita voitelu päivittäin ennen töiden aloittamista, vaseliinia puristetaan niin paljon, että se pursuaa hieman ulos. 1. Moottoriöljy Teboil Monitra Plus 10W Hydrauliöljy Teboil Hydraulic LIFT Vaseliini Teboil Multipurpose HT tai vastaava 4. Synteettinen vaseliini Würth HHS 2000 tai vastaava TÄYTTÖMÄÄRÄT 1. Moottoriöljy 0,75 l 2. Bensiini 3,6 l 3. Hydrauliöljy 9 l

40 POLTTOMOOTTORIN HUOLTO Sammuta polttomoottori ennen huoltotoimenpiteitä. Välttääksesi polttomoottorin vahingossa käynnistymisen käännä polttomoottorin sammutuskytkin OFF-asentoon ja irrota tulpanjohto sytytystulpasta. Odota että, moottori on jäähtynyt ennen huoltotöiden aloittamista. Polttomoottori tulisi huoltaa valtuutetussa huoltoliikkeessä jos teillä ei ole sopivia työkaluja huoltotoimenpiteisiin tai olet epävarma huollon suhteen. Polttomoottoria huollettaessa tulee käyttää ainoastaan alkuperäisiä osia. Epäsopivia osia käytettäessä on mahdollista, että ne aiheuttavat vahinkoa polttomoottorille. Polttomoottoria tulee huoltaa huoltotaulukon mukaisin väliajoin (Taulukko 3). Suoritettaessa polttomoottorin huollot huoltotaulukon mukaisesti, se edesauttaa polttomoottorin kestoikää ja vähentää käytönaikaisia ongelmia. Taulukko 3 Polttomoottorin huoltotaulukko Kohde Joka päivä 1 kk tai 20h 3 kk tai 50h 6 kk tai 100h 12 kk tai 300h Moottoriöljy Tarkista X Hydrauliöljy Tarkista X Ilmansuodatin Tarkista X Vaihda X X Vaihda X X Puhdista X (1) Vaihda Sakkakuppi Puhdista X Sytytystulppa Puhdista X Vaihda Tyhjäkäynti Tarkista X (2) Säädä X (2) Venttiilivälykset Tarkista X (2) Säädä X (2) Polttoainetankki Puhdista X (2) Polttoainesuodatin Puhdista X (2) Polttoaineletku Tarkista 2 vuotta (2) (1) Suorita puhdistus tiheämmin, jos käytät polttomoottoria pölyisissä olosuhteissa. (2) Nämä huoltotoimenpiteet tulisi suorittaa valtuutetussa huoltoliikkeessä. X X

41 POLTTOMOOTTORIN SYTYTYSTULPPA Polttomoottorissa käytettävä sytytystulppa on BP6ES. Älä vaihda eri lämpöarvon omaavaa sytytystulppaa polttomoottoriin. Varmistaaksesi, että polttomoottorin käynti pysyy hyvänä on sytytystulpan kärkiväli säädettävä ja puhdistettava säännöllisin väliajoin huoltotaulukon mukaan (Kuva 33). 1. Irrota sytytystulpan hattu ja käytä oikean kokoista sytytystulppa-avainta sytytystulpan irrottamiseen. 2. Tarkista sytytystulppa silmämääräisesti. Sytytystulppa tulee vaihtaa jos sytytystulpan eriste on halki tai siitä puuttuu paloja. 3. Puhdista sytytystulpan kärki teräsharjalla. 4. Mittaa sytytystulpan kärkiväli rakotulkin avulla ja jos välystä on enemmän, kuin 0,70 0,80 mm niin säädä kärkiväli oikeaan mittaan. 5. Tarkista, että sytytystulpan aluslaatta on hyvässä kunnossa ja väännä sytytystulppa takaisin paikoilleen käsin, ettei sytytystulppa mene väärille kierteille. 6. Sen jälkeen, kun olet vääntänyt sytytystulpan paikoilleen käsin, kiristä sytytystulppa avaimen avulla. Kuva 33 Sytytystulpan kärkiväli

42 POLTTOMOOTTORIN SAKKAKUPIN PUHDISTAMINEN Bensiini on erittäin herkästi syttyvää ja räjähtävää tietyissä olosuhteissa. Älä tupakoi tai työskentele avotulen välittömässä läheisyydessä tai olosuhteissa, missä on mahdollisuus kipinöintiin. Sen jälkeen, kun olet asentanut sakkakupin takaisin, tarkista mahdolliset vuodot ja varmista, että polttomoottori on kuiva ennen kuin käynnistät sen (Kuva 34). 1. Sulje polttoainehana, sen jälkeen poista sakkakuppi ja o-rengas. 2. Pese ne syttymättömällä liuottimella ja kuivaa. 3. Kuivaamisen jälkeen asenna sakkakuppi ja o-rengas takaisin. 4. Avaa polttoainehana ja tarkista mahdolliset vuodot. Polttomoottoria ei saa käynnistää ennen kuin on täysin varmaa, että se on kuiva. Kuva 34 Polttomoottorin sakkakupin puhdistaminen

43 POLTTOMOOTTORIN ILMANSUODATTIN Likainen ilmansuodatin heikentää kaasuttimen ilmansaantia. Estääksesi kaasuttimen toimintahäiriöt ilmansuodatin tulee huoltaa säännöllisin väliajoin huoltotaulukon mukaan. Työskenneltäessä pölyisissä olosuhteissa ilmansuodatin tulee huoltaa tiheämmin, kuin mitä huoltotaulukossa on mainittu. Ennen ilmansuodattimen huoltoa, tarkista ilmansuodattimen tyyppi ja huolla ilmansuodatin alla olevan ohjeen mukaisesti riippuen ilmansuodattimen tyypistä. Puhdistaessasi ilmansuodatinta, puhdistukseen ei saa käyttää bensiiniä tai muita matalan leimahduspisteen omaavia kemikaaleja. Tästä seuraa tulipalovaara. Moottoria ei saa koskaan käynnistää jos ilmansuodatin ei ole paikoillaan. Tämä voi aiheuttaa vakavan moottorivaurion. Puolikuiva ilmansuodatin (Kuva 35) 1. Avatkaa siipimutteri ja poista ilmansuodattimen kansi, tämän jälkeen poista ilmansuodattimen elementti. 2. Pese ilmansuodattimen elementti syttymättömällä liuottimella ja sen jälkeen kuivaa ilmansuodatin kokonaan. 3. Kastele ilmansuodattimen elementti moottoriöljyyn (Teboil Monitra Plus 10W-30) ja puristele ylimääräinen öljy pois ilmansuodattimesta. 4. Asenna ilmansuodattimen elementti ja kansi takaisin paikoilleen. Kuva 35 Puolikuiva ilmansuodatin

44 40 Öljykylvyssä oleva ilmansuodatin (Kuva 36) 1. Avaa siipimutteri ja poista ilmansuodattimen kansi. Tämän jälkeen poista ilmansuodattimen elementti. 2. Pese ilmansuodattimen elementti tavallisella kotona käytettävällä pesuaineella (esim. Fairy) ja lämpimällä vedellä. Huuhtele ilmansuodatin kokonaan vedellä ja anna tämän jälkeen ilmansuodattimen kuivua kokonaan. 3. Kastele ilmansuodattimen elementti moottoriöljyyn (Teboil Monitra Plus 10W-30) ja puristele ylimääräinen öljy pois ilmansuodattimesta. Polttomoottori savuttaa ensimmäisen käynnistyksen aikana jos ilmansuodattimeen on jäänyt liikaa öljyä. 4. Puhdista ilmansuodattimen kotelo öljystä ja muusta ylimääräisestä liasta syttymättömällä liuottimella ja kuivaa kotelo tämän jälkeen. 5. Asenna ilmansuodattimen elementti ja kansi takaisin paikoilleen. Kuva 36 Öljykylvyssä oleva ilmansuodatin POLTTOMOOTTORIN ÖLJYNVAIHTO Polttomoottorin öljyt vaihdetaan seuraavan ohjeen mukaisesti (Kuva 37). Käytä polttomoottori lämpimäksi ja valuta vasta sen jälkeen öljy ulos sille varattuun astiaan. Näin varmistutaan siitä, että kaikki öljy saadaan vaihdetuksi. 1. Poista öljyn täyttöaukon tulppa ja öljyn poistoaukontulppa ja valuta öljy sille varattuun astiaan. 2. Öljyn valumisen jälkeen kiinnitä öljyn poistoaukontulppa takaisin ja kiristä se.

45 41 3. Tämän jälkeen lisää öljyä (Teboil Monitra Plus 10W-30) 0,75 litraa. 4. Öljyn lisäämisen jälkeen tarkista, että öljymäärä on oikealla tasolla ja lisää öljyä tarvittaessa. 5. Kiinnitä öljyn täyttöaukontulppa takaisin. Öljynvaihdon jälkeen käytetty öljy on vietävä ongelmajätepisteeseen. Käytetty öljy on ongelmajätettä ja sitä ei saa jättää luontoon, vaan se on hävitettävä voimassa olevien määräysten mukaan. Kuva 37 Polttomoottorin öljynvaihto 7.5 JATKOAISAN VÄLYKSEN TARKISTAMINEN Jatkoaisan välykset tulee tarkistaa 200h välein. Jos välykset ovat kasvaneet liian suuriksi, liian suuret välykset tulee säätää säätöruuvien avulla (Kuva 38). Välyksien säätämiseen tarvitset kaksi kappaletta 19mm kiintoavaimia. Kiristä säätöruuvit niin tiukalle, että runkoon ei jää välystä ja että liukupalat ottavat kiinni sisäputkeen.

46 42 Kuva 38 Rungon jatkeen kiristys Jatkoaisan välyksiä ei kuitenkaan saa kiristää niin tiukalle, että jatkoaisa voi jumiutua paikalleen. 7.6 RENKAIDEN JA NAPOJEN HUOLTAMINEN Renkaiden ilmanpaineiden tarkistaminen lisää renkaan käyttöikää, renkaan kantavuus on myös riippuvainen ilmanpaineen määrästä. 1. Tarkista säännöllisesti renkaiden ilmanpaineet, max. ilmanpaineet joilla saadaan max. kantavuudet ovat: - 2,0 bar 22x ,4 bar 300/65x12 2. Napojen laakereiden tiukkuuden tarkistaminen ja säätäminen on tärkeää napojen käyttöiän lisäämiseksi. 3. Tarkista napojen laakereiden kireys ensimmäisen 8 käyttötunnin jälkeen ja tämän jälkeen vuoden välein tai tarvittaessa. Tarkista myös pyörien muttereiden kireydet. 4. Kiristyksen jälkeen pyörän tulee helposti pyöriä käsin pyöritettäessä. 5. Lisää rasvakuppiin rasvaa kiristyksen yhteydessä. 6. Tarkista säännöllisesti pyörien muttereiden kireydet.

47 HYDRAULIIKKA Hydrauliletkut, -putket ja -liittimet tulee aika ajoin tarkistaa mahdollisten murtumien ja vuotojen varalta. Vaihda kuluneet tai murtuneet osat uusiin vahinkojen välttämiseksi. Noudata aina ehdotonta puhtautta huoltaessasi hydrauliikka komponentteja, puhdista letkut sisältäpäin pölystä, kuminpurusta yms. ennen asennusta. 7.8 HYDRAULILETKUN VAIHTAMINEN Oikein asennettuna hydrauliletkun käyttöikä pitenee huomattavasti, kun joudut vaihtamaan hydrauliletkun noudata seuraavia ohjeita: 1. Tarkista, että hydrauliletkun paineenkesto on riittävä asennukseen. 2. Varmista, että letku on puhdas myös sisältä päin. 3. Katso että letku kulkee oikeata reittiä. Kun asennus on suoritettu varmista, että letku pääsee vapaasti liikkumaan kaikilla letkuun vaikuttavilla työliikkeillä. 4. Tarkista, että letku ei ole kierteellä, kierteellinen letku on huomattavasti lyhytikäisempi, kuin oikein asennettu kierteetön letku. 5. Tarkista asennuksen jälkeen, että letku ei vuoda liitoksistaan. 8 KONEEN POISTAMINEN KÄYTÖSTÄ Noudata varovaisuutta purkaessasi konetta. Huolehdi, että koneesta tulevat purkuosat ja öljy toimitetaan asianmukaisiin keräyspisteisiin.

48 44 9 TAKUUEHDOT Nokka Oy (valmistaja) myöntää valmistamilleen tuotteille takuun, joka on voimassa 12 kk koneen luovutuspäivästä asiakkaalle. Takuuta voidaan kuitenkin soveltaa ehtojen mukaan ainoastaan reklamaatioihin, jotka on tehty valmistajalle kolmen vuoden kuluessa tuotteen luovuttamisesta tehtaan edustajalle tai jälleenmyyjälle. Takuu koskee osoitettuja valmistus-, raaka-aine- ja materiaalivikoja. Takuuna korvataan takuun alainen vaurioitunut osa, mutta ei siitä aiheutunutta, muulle kuin itse koneelle tullutta lisävahinkoa eikä myöskään välillistä vahinkoa tai menetystä. Tällaista välillistä vahinkoa tai menetystä voivat olla työn keskeytymisen tai kuljetusten aiheuttamat kustannukset, korvaavan koneen vuokra jne. Takuuna korvattava osa toimitetaan ostajan kustannuksella siihen maahan, johon kone on alunperin toimitettu. Takuuna ei myöskään korvata maahantuonnista mahdollisesti aiheutuneita kustannuksia eikä sen jälkeisiä sisäisiä jatkorahteja. Epäselvissä tapauksissa takuunantajalla on oikeus pyytää palauttamaan takuuna korvattavaksi anottu osa tehtaalle takuukäsittelyä varten valmistajan pyytämine lisätietoineen. Tällöin valmistaja vastaa paluurahdista. Takuuna ei korvata normaalista kulumisesta, huolimattomuudesta, tahallisuudesta, virheellisestä asennuksesta tai käytöstä, ylikuormituksesta eikä myöskään puutteellisesta huollosta johtuneita vikoja. Takuu ei koske kuluvia osia kuten renkaita, laakereita, letkuja, liittimiä, suodattimia, sähkökaapeleita, tiivisteitä yms. Takuu ei myöskään korvaa tulipalon, liikennevahingon tai muun onnettomuuden koneelle aiheuttamia vaurioita. Takuun ehtona on, että tuotteesta on luovutuksen yhteydessä täytetty luovutus- ja takuutodistus. Lisäksi havaittu vika tulee lisävahinkojen välttämiseksi ilmoittaa joko valmistajalle tai tämän edustajalle kirjallisena viipymättä ja aina ennen takuuajan umpeutumista. Ehtona on myös, että muissa korjaustöissä on käytetty alkuperäisiä tai valmistajan etukäteen kirjallisesti hyväksymiä osia. Takuuanomukseen tulee liittää seuraavat tiedot: koneen tyyppi, valmistusnumero, luovutuspäivä, ostajan nimi ja osoite. Takuu ei ole voimassa, mikäli alkuperäistä konetta tai sen käyttötarkoitusta on muutettu tai siihen on liitetty lisävarusteita ilman valmistajan kirjallista suostumusta. Takuu raukeaa, mikäli kone vaihtaa omistajaa takuuaikana.

49 45 10 VARAOSIEN TILAAMINEN Varaosia tilatessanne ilmoittakaa aina seuraavat tiedot: Koneen nimi Koneen valmistus numero Varaosan tilausnumero Varaosan nimi Tilaajan nimi ja osoite Varaosan toimitustapa Älä tilaa ainoastaan kuvan mukaan, vaan vertaa aina varaosan nimitykseen. Tilaa tarvitsemasi varaosat hyvissä ajoin kauppiaaltasi. Jos varaosaluettelo katoaa, lähetä kulunut tai särkynyt osa näytteeksi. Esimerkki: Forest Pro Plus 1042 HD XXXX (valmistusnumero) 1 kpl Liukulaakeri 30X34-30 WB 800 Nimi Osoite Toimitustapa 11 VALMISTUSNUMERO Merkitse rankakuormaimen valmistusnumero alla olevaan kohtaan. Rankakuormaimen valmistusnumero on merkitty kuormaajan pystypuomiin sijoitettuun konekilpeen. Valmistusnumero

50

51
