1 TUPLA-POTKUPYÖRÄ Omistajan Käsikirja Takuuasiat, neuvonta ja varaosat: puh

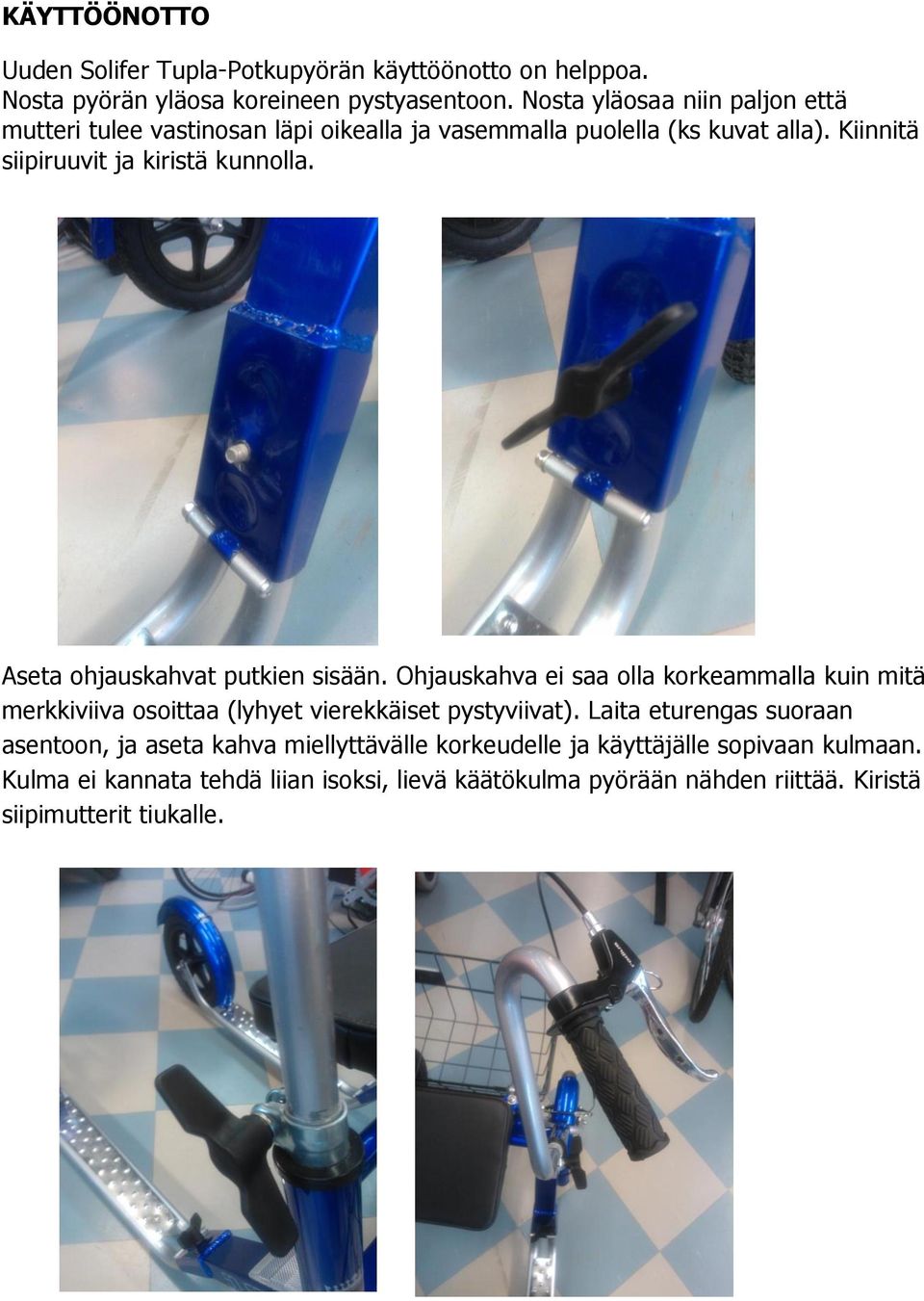

2 KÄYTTÖÖNOTTO Uuden Solifer Tupla-Potkupyörän käyttöönotto on helppoa. Nosta pyörän yläosa koreineen pystyasentoon. Nosta yläosaa niin paljon että mutteri tulee vastinosan läpi oikealla ja vasemmalla puolella (ks kuvat alla). Kiinnitä siipiruuvit ja kiristä kunnolla. Aseta ohjauskahvat putkien sisään. Ohjauskahva ei saa olla korkeammalla kuin mitä merkkiviiva osoittaa (lyhyet vierekkäiset pystyviivat). Laita eturengas suoraan asentoon, ja aseta kahva miellyttävälle korkeudelle ja käyttäjälle sopivaan kulmaan. Kulma ei kannata tehdä liian isoksi, lievä käätökulma pyörään nähden riittää. Kiristä siipimutterit tiukalle.

Aseta ohjauskahvat putkien sisään. Ohjauskahva ei saa olla korkeammalla kuin mitä merkkiviiva osoittaa (lyhyet vierekkäiset pystyviivat).

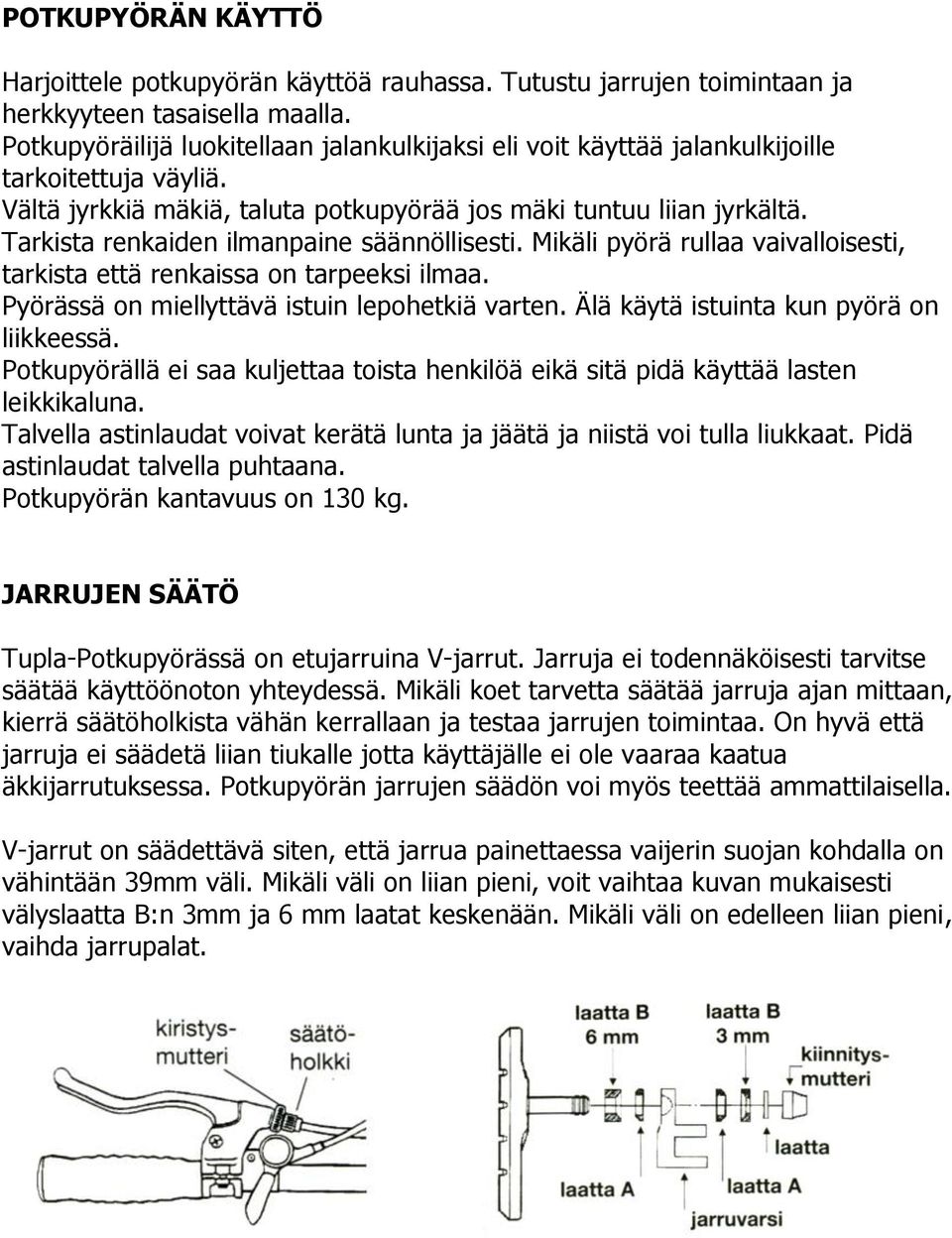

3 POTKUPYÖRÄN KÄYTTÖ Harjoittele potkupyörän käyttöä rauhassa. Tutustu jarrujen toimintaan ja herkkyyteen tasaisella maalla. Potkupyöräilijä luokitellaan jalankulkijaksi eli voit käyttää jalankulkijoille tarkoitettuja väyliä. Vältä jyrkkiä mäkiä, taluta potkupyörää jos mäki tuntuu liian jyrkältä. Tarkista renkaiden ilmanpaine säännöllisesti. Mikäli pyörä rullaa vaivalloisesti, tarkista että renkaissa on tarpeeksi ilmaa. Pyörässä on miellyttävä istuin lepohetkiä varten. Älä käytä istuinta kun pyörä on liikkeessä. Potkupyörällä ei saa kuljettaa toista henkilöä eikä sitä pidä käyttää lasten leikkikaluna. Talvella astinlaudat voivat kerätä lunta ja jäätä ja niistä voi tulla liukkaat. Pidä astinlaudat talvella puhtaana. Potkupyörän kantavuus on 130 kg. JARRUJEN SÄÄTÖ Tupla-Potkupyörässä on etujarruina V-jarrut. Jarruja ei todennäköisesti tarvitse säätää käyttöönoton yhteydessä. Mikäli koet tarvetta säätää jarruja ajan mittaan, kierrä säätöholkista vähän kerrallaan ja testaa jarrujen toimintaa. On hyvä että jarruja ei säädetä liian tiukalle jotta käyttäjälle ei ole vaaraa kaatua äkkijarrutuksessa. Potkupyörän jarrujen säädön voi myös teettää ammattilaisella. V-jarrut on säädettävä siten, että jarrua painettaessa vaijerin suojan kohdalla on vähintään 39mm väli. Mikäli väli on liian pieni, voit vaihtaa kuvan mukaisesti välyslaatta B:n 3mm ja 6 mm laatat keskenään. Mikäli väli on edelleen liian pieni, vaihda jarrupalat.

Tarkista renkaiden ilmanpaine säännöllisesti. Mikäli pyörä rullaa vaivalloisesti, tarkista että renkaissa on tarpeeksi ilmaa. Pyörässä on miellyttävä istuin lepohetkiä varten.

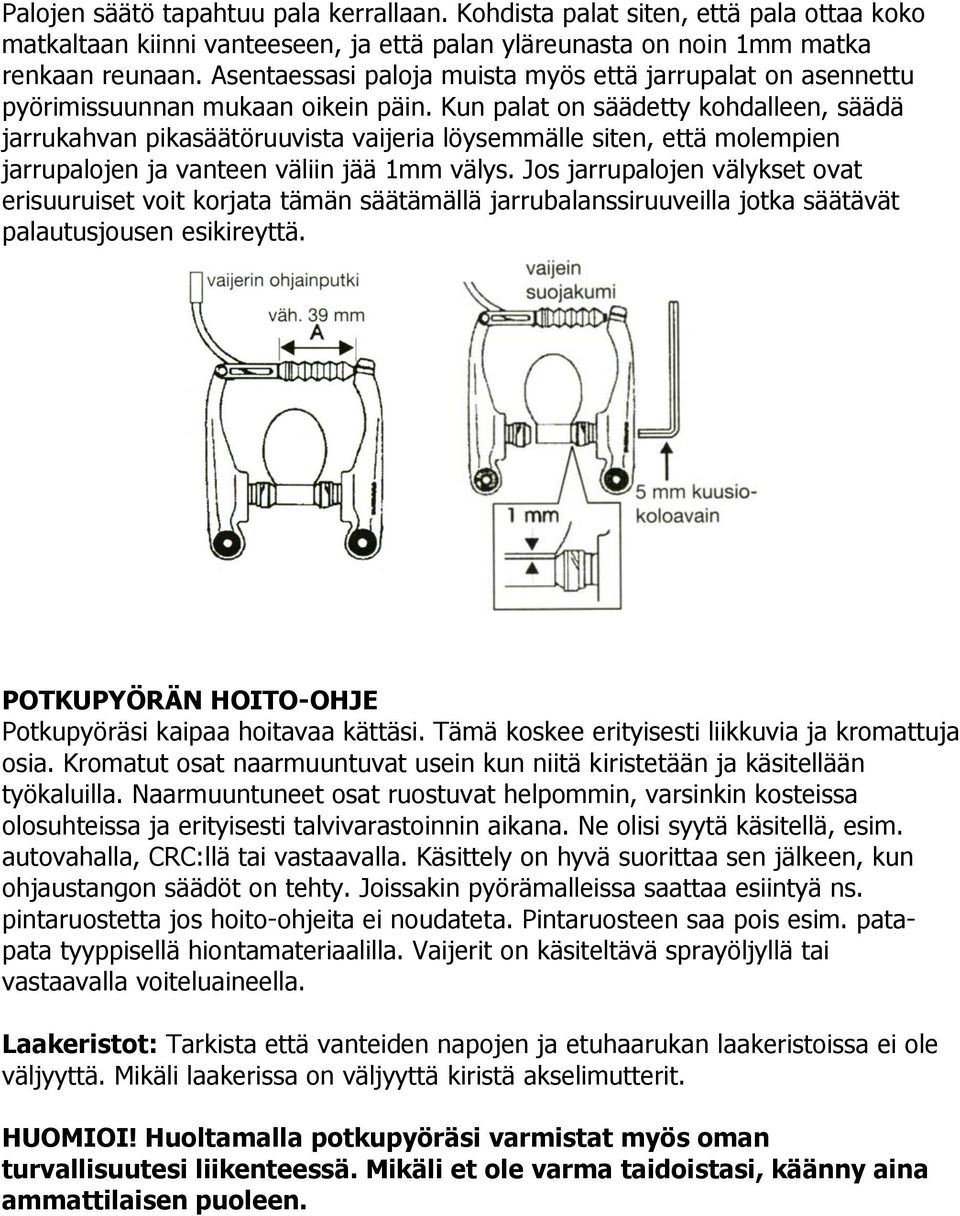

4 Palojen säätö tapahtuu pala kerrallaan. Kohdista palat siten, että pala ottaa koko matkaltaan kiinni vanteeseen, ja että palan yläreunasta on noin 1mm matka renkaan reunaan. Asentaessasi paloja muista myös että jarrupalat on asennettu pyörimissuunnan mukaan oikein päin. Kun palat on säädetty kohdalleen, säädä jarrukahvan pikasäätöruuvista vaijeria löysemmälle siten, että molempien jarrupalojen ja vanteen väliin jää 1mm välys. Jos jarrupalojen välykset ovat erisuuruiset voit korjata tämän säätämällä jarrubalanssiruuveilla jotka säätävät palautusjousen esikireyttä. POTKUPYÖRÄN HOITO-OHJE Potkupyöräsi kaipaa hoitavaa kättäsi. Tämä koskee erityisesti liikkuvia ja kromattuja osia. Kromatut osat naarmuuntuvat usein kun niitä kiristetään ja käsitellään työkaluilla. Naarmuuntuneet osat ruostuvat helpommin, varsinkin kosteissa olosuhteissa ja erityisesti talvivarastoinnin aikana. Ne olisi syytä käsitellä, esim. autovahalla, CRC:llä tai vastaavalla. Käsittely on hyvä suorittaa sen jälkeen, kun ohjaustangon säädöt on tehty. Joissakin pyörämalleissa saattaa esiintyä ns. pintaruostetta jos hoito-ohjeita ei noudateta. Pintaruosteen saa pois esim. patapata tyyppisellä hiontamateriaalilla. Vaijerit on käsiteltävä sprayöljyllä tai vastaavalla voiteluaineella. Laakeristot: Tarkista että vanteiden napojen ja etuhaarukan laakeristoissa ei ole väljyyttä. Mikäli laakerissa on väljyyttä kiristä akselimutterit. HUOMIOI! Huoltamalla potkupyöräsi varmistat myös oman turvallisuutesi liikenteessä. Mikäli et ole varma taidoistasi, käänny aina ammattilaisen puoleen.

Kun palat on säädetty kohdalleen, säädä jarrukahvan pikasäätöruuvista vaijeria löysemmälle siten, että molempien jarrupalojen ja vanteen väliin jää 1mm välys.

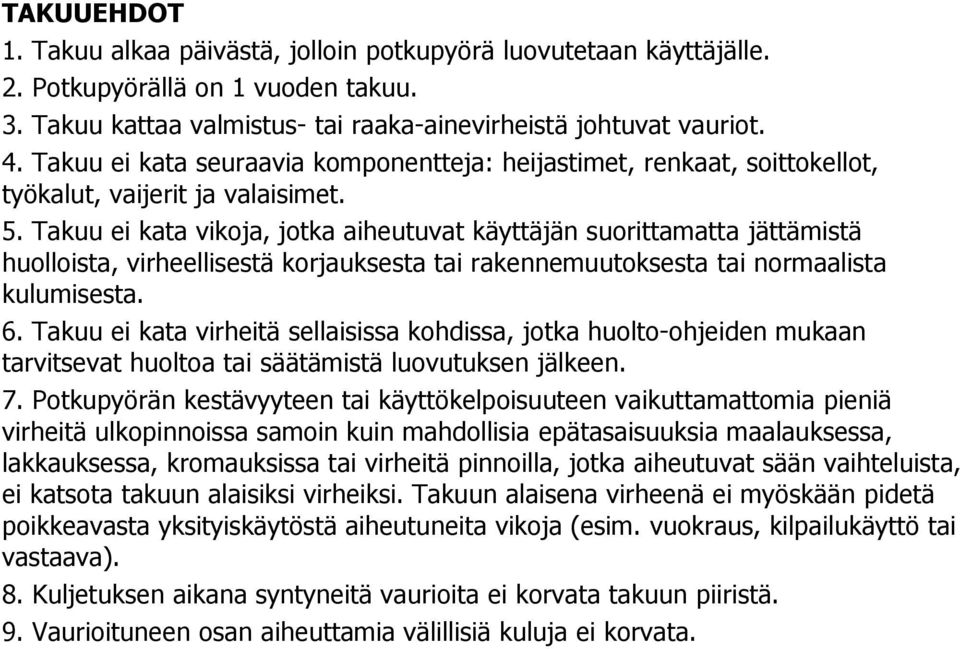

5 TAKUUEHDOT 1. Takuu alkaa päivästä, jolloin potkupyörä luovutetaan käyttäjälle. 2. Potkupyörällä on 1 vuoden takuu. 3. Takuu kattaa valmistus- tai raaka-ainevirheistä johtuvat vauriot. 4. Takuu ei kata seuraavia komponentteja: heijastimet, renkaat, soittokellot, työkalut, vaijerit ja valaisimet. 5. Takuu ei kata vikoja, jotka aiheutuvat käyttäjän suorittamatta jättämistä huolloista, virheellisestä korjauksesta tai rakennemuutoksesta tai normaalista kulumisesta. 6. Takuu ei kata virheitä sellaisissa kohdissa, jotka huolto-ohjeiden mukaan tarvitsevat huoltoa tai säätämistä luovutuksen jälkeen. 7. Potkupyörän kestävyyteen tai käyttökelpoisuuteen vaikuttamattomia pieniä virheitä ulkopinnoissa samoin kuin mahdollisia epätasaisuuksia maalauksessa, lakkauksessa, kromauksissa tai virheitä pinnoilla, jotka aiheutuvat sään vaihteluista, ei katsota takuun alaisiksi virheiksi. Takuun alaisena virheenä ei myöskään pidetä poikkeavasta yksityiskäytöstä aiheutuneita vikoja (esim. vuokraus, kilpailukäyttö tai vastaava). 8. Kuljetuksen aikana syntyneitä vaurioita ei korvata takuun piiristä. 9. Vaurioituneen osan aiheuttamia välillisiä kuluja ei korvata.

Takuu ei kata vikoja, jotka aiheutuvat käyttäjän suorittamatta jättämistä huolloista, virheellisestä korjauksesta tai rakennemuutoksesta tai normaalista kulumisesta. 6.
