1 Käyttöopas Kompakti stereojärjestelmä M-SC-HC15 Panasonic Nordic Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin tuotetietoihin. Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista. Kuvat ovat suuntaa antavia. Käyttöohjeessa kuvataan laitteen perustoiminnot. 1

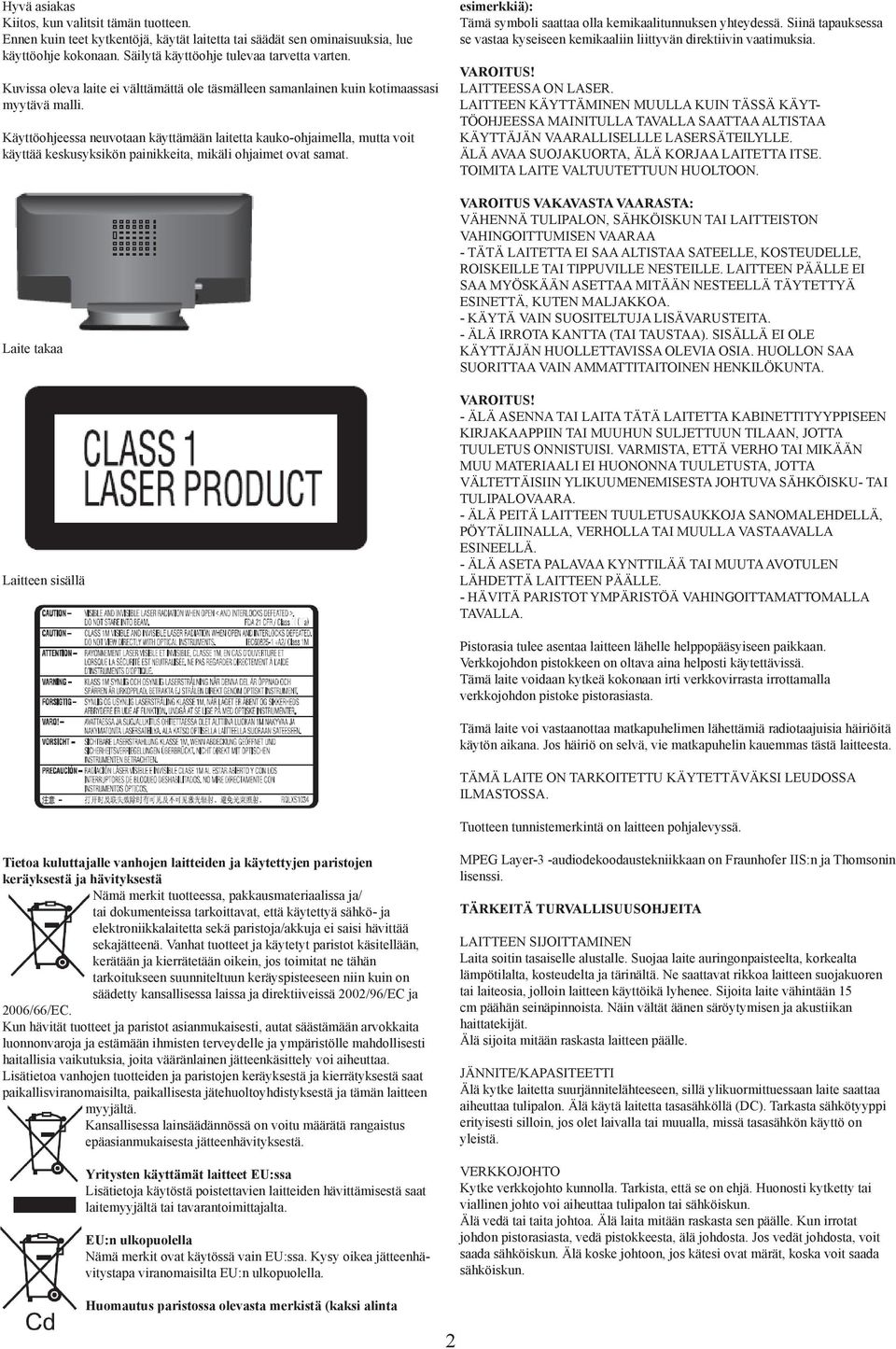

2 Hyvä asiakas Kiitos, kun valitsit tämän tuotteen. Ennen kuin teet kytkentöjä, käytät laitetta tai säädät sen ominaisuuksia, lue käyttöohje kokonaan. Säily tä käyttöohje tulevaa tarvetta varten. Kuvissa oleva laite ei välttämättä ole täsmälleen samanlainen kuin kotimaassasi myytävä malli. Käyttöohjeessa neuvotaan käyttämään laitetta kauko-ohjaimella, mutta voit käyttää keskusyksikön painikkeita, mikäli ohjaimet ovat samat. Laite takaa Laitteen sisällä esimerkkiä): Tämä symboli saattaa olla kemikaalitunnuksen yhteydessä. Siinä tapauksessa se vastaa kyseiseen kemikaaliin liittyvän direktiivin vaatimuksia. VAROITUS! LAITTEESSA ON LASER. LAITTEEN KÄYTTÄMINEN MUULLA KUIN TÄSSÄ KÄYT- TÖOHJEESSA MAINITULLA TAVALLA SAATTAA ALTISTAA KÄYTTÄJÄN VAARALLISELLLE LASERSÄTEILYLLE. ÄLÄ AVAA SUOJAKUORTA, ÄLÄ KORJAA LAITETTA ITSE. TOIMITA LAITE VALTUUTETTUUN HUOLTOON. VAROITUS VAKAVASTA VAARASTA: VÄHENNÄ TULIPALON, SÄHKÖISKUN TAI LAITTEISTON VAHINGOITTUMISEN VAARAA - TÄTÄ LAITETTA EI SAA ALTISTAA SATEELLE, KOSTEUDELLE, ROISKEILLE TAI TIPPUVILLE NESTEILLE. LAITTEEN PÄÄLLE EI SAA MYÖSKÄÄN ASETTAA MITÄÄN NESTEELLÄ TÄYTETTYÄ ESINETTÄ, KUTEN MALJAKKOA. - KÄYTÄ VAIN SUOSITELTUJA LISÄVARUSTEITA. - ÄLÄ IRROTA KANTTA (TAI TAUSTAA). SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVISSA OLEVIA OSIA. HUOLLON SAA SUORITTAA VAIN AMMATTITAITOINEN HENKILÖKUN TA. VAROITUS! - ÄLÄ ASENNA TAI LAITA TÄTÄ LAITETTA KABINETTITYYPPISEEN KIRJAKAAPPIIN TAI MUUHUN SULJETTUUN TILAAN, JOTTA TUULETUS ONNISTUISI. VARMISTA, ETTÄ VERHO TAI MIKÄÄN MUU MATERIAA LI EI HUONONNA TUULETUSTA, JOTTA VÄLTETTÄISIIN YLIKUUMENEMISESTA JOHTUVA SÄHKÖISKU- TAI TULIPA LOVAARA. - ÄLÄ PEITÄ LAITTEEN TUULETUSAUKKOJA SANOMALEHDELLÄ, PÖYTÄLIINALLA, VERHOLLA TAI MUULLA VASTAAVALLA ESINEELLÄ. - ÄLÄ ASETA PALAVAA KYNTTILÄÄ TAI MUUTA AVOTULEN LÄHDETTÄ LAITTEEN PÄÄLLE. - HÄVITÄ PARISTOT YMPÄRISTÖÄ VAHINGOITTAMATTOMAL LA TAVALLA. Pistorasia tulee asentaa laitteen lähelle helppopääsyiseen paikkaan. Verkkojohdon pistokkeen on oltava aina helposti käytettävissä. Tämä laite voidaan kytkeä kokonaan irti verkkovirrasta irrotta malla verkkojohdon pistoke pistorasiasta. Tämä laite voi vastaanottaa matkapuhelimen lähettämiä radiotaajuisia häiriöitä käytön aikana. Jos häiriö on selvä, vie matkapuhelin kauemmas tästä laitteesta. TÄMÄ LAITE ON TARKOITETTU KÄYTETTÄVÄKSI LEU DOSSA ILMASTOSSA. Tuotteen tunnistemerkintä on laitteen pohjalevyssä. Tietoa kuluttajalle vanhojen laitteiden ja käytetty jen paristojen keräyksestä ja hävityksestä Nämä merkit tuotteessa, pakkausmateriaalissa ja/ tai dokumenteissa tarkoittavat, että käytettyä sähkö- ja elektroniikkalaitetta sekä paristoja/akkuja ei saisi hävittää sekajätteenä. Vanhat tuotteet ja käytetyt paristot käsitellään, kerätään ja kierrätetään oikein, jos toimitat ne tähän tarkoitukseen suunniteltuun keräyspisteeseen niin kuin on säädetty kansallisessa laissa ja direktiiveissä 2002/96/EC ja 2006/66/EC. Kun hävität tuotteet ja paristot asianmukaisesti, autat säästämään arvokkaita luonnonvaroja ja estämään ihmisten terveydelle ja ympäristölle mahdollisesti haitallisia vaikutuksia, joita vääränlainen jätteenkäsit tely voi aiheuttaa. Lisätietoa vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä saat paikal lisviranomaisilta, paikallisesta jätehuoltoyhdistyksestä ja tämän laitteen myyjältä. Kansallisessa lainsäädännössä on voitu määrätä ran gaistus epäasianmukaisesta jätteenhävityksestä. Yritysten käyttämät laitteet EU:ssa Lisätietoja käytöstä poistettavien laitteiden hävittämi sestä saat laitemyyjältä tai tavarantoimittajalta. EU:n ulkopuolella Nämä merkit ovat käytössä vain EU:ssa. Kysy oikea jätteenhävitystapa viranomaisilta EU:n ulkopuolella. MPEG Layer-3 -audiodekoodaustekniikkaan on Fraunhofer IIS:n ja Thomsonin lisenssi. TÄRKEITÄ TURVALLISUUSOHJEITA LAITTEEN SIJOITTAMINEN Laita soitin tasaiselle alustalle. Suojaa laite auringonpaisteelta, korkealta lämpötilalta, kosteudelta ja tärinältä. Ne saattavat rikkoa laitteen suojakuoren tai laiteosia, jolloin laitteen käyttö ikä lyhenee. Sijoita laite vähintään 15 cm päähän seinäpinnoista. Näin vältät äänen säröytymisen ja akustiikan haittatekijät. Älä sijoita mitään raskasta laitteen päälle. JÄNNITE/KAPASITEETTI Älä kytke laitetta suurjännitelähteeseen, sillä ylikuormittu essaan laite saattaa aiheuttaa tulipalon. Älä käytä laitetta tasasähköllä (DC). Tarkasta sähkötyyppi erityisesti silloin, jos olet laivalla tai muualla, missä tasasähkön käyttö on yleistä. VERKKOJOHTO Kytke verkkojohto kunnolla. Tarkista, että se on ehjä. Huo nosti kytketty tai viallinen johto voi aiheuttaa tulipalon tai sähköiskun. Älä vedä tai taita johtoa. Älä laita mitään raskasta sen päälle. Kun irrotat johdon pistorasiasta, vedä pistokkeesta, älä johdosta. Jos vedät johdosta, voit saada sähköiskun. Älä koske johtoon, jos kätesi ovat märät, koska voit saada sähkö iskun. Huomautus paristossa olevasta merkistä (kaksi alinta 2

3 VIERASESINEET Huolehdi siitä, ettei mitään metalliesineitä pääse laitteen sisään. Siitä voi aiheutua sähköisku tai laitteen toimintahäi riö. Älä päästä nestettä valumaan laitteen sisään. Siitä voi aiheutua sähköisku tai laitteen toimintahäiriö. Jos laitteeseen kuitenkin pääsee nestettä, irrota heti verkkojohto pistorasias ta ja ota yhteys laitemyyjään. Älä suihkuta hyönteismyrkkyä laitteen lähellä. Myrkyt sisältävät palonarkoja kaasuja, jotka voivat syttyä palamaan laitteen sisällä. HUOLTO Älä yritä korjata laitetta itse. Jos ääni on katkonaista, etulevyyn ei tule toimintatilan tietoja, laite savuaa tai tapahtuu jotain mistä ei ole mainintaa tässä käyttöoppaassa, irrota verkkojohto pisto rasiasta ja ota yhteys laitemyyjään tai valtuutettuun huoltoon. Muun kuin valtuutetun huoltajan suorittama korjaus, laitteen purku tai uudelleen kokoaminen saattaa johtaa sähköiskuvaa raan tai laitevaurioon. Ylläpidä laitteen pitkää käyttöikää irrottamalla verkkojohto pistorasiasta, mikäli laitetta ei aiota käyttää pitkään aikaan. MUKANA TOIMITETUT TARVIKKEET Varmista, että sait laitteesi mukana seuraavat tarvikkeet. 1 Verkkojohto 1 FM-sisäantenni 1 AM-kehäantenni 1 Kauko-ohjain (N2QAYB000636) VAARA! Vääränlainen tai väärin asennettu paristo voi aiheuttaa räjähdysvaaran. Korvaa tyhjentynyt paristo vain samalla tai vastaavantyyppisellä, valmistajan suosittelemalla paristolla. Hävitä käytetyt paristot valmistajan ohjeiden mukaisesti. Sisältö MUKANA TOIMITETUT TARVIKKEET 3 KAUKO-OHJAIN 3 LAITTEEN RAKENNE 4 KYTKENNÄT 5 LEVYT 5 RADIO 6 KELLO JA AJASTINTOIMINNOT 7 ÄÄNEN TEHOSTEET 8 ERILLISLAITTEET 8 KAUKO-OHJAUSKOODI 8 VIANMÄÄRITYS 8 HUOLTO 9 TEKNISET TIEDOT 9 KAUKO-OHJAIN (ei mukana) Käytä vain alkali- tai mangaaniparistoja. Laita paristot paristotilaan kauko-ohjaimessa olevien napaisuusmerkkien (+ ja -) suuntaisesti. Osoita kauko-ohjaimella laitteen kauko-ohjaussignaalien vastaanotinta (s. 4) suoraan laitteen edestä ja korkeintaan 7 m etäisyydeltä. Kauko-ohjaimen ja laitteen välissä ei saa olla esteitä. VAARA! - Älä pura paristoja tai aiheuta niillä oikosulkua. - Älä yritä ladata alkali- tai mangaaniparistoja. - Älä käytä paristoa, jonka kuori on vähänkin irti. - Älä altista paristoja kuumuudelle tai tulelle. - Älä jätä paristoja autoon suoraan auringonpaisteeseen pitkäksi aikaa, jos ovet ja ikkunat ovat kiinni. - Jos paristoja käsitellään väärin, niistä voi vuotaa elektrolyyttiä. Se voi aiheuttaa tulipalon. - Poista paristot, jos kauko-ohjainta ei aiota käyttää pitkään aikaan. Säilytä paristot viileässä, valottomassa paikassa. 3

4 LAITTEEN RAKENNE KAUKO-OHJAIN 4 Ohjelmalähteen valinta: [USB] USB-laite (s. 6) [CD] CD-levy (s. 5) [RADIO, EXT-IN] Valitse radio, USB-laite tai AUX-liittimeen kytketty laite (s. 6, 8) 5 Perusohjaus [>/II] Toiston käynnistys/tauko [ ] Toiston lopettaminen [I<<] [>>I] Raidan ohitus, radioaseman valinta muistipaikalta [<<] [>>] Haku, radioaseman virittäminen kuuluviin [I<</<<] [>>/>>I] Raidan ohitus ja haku, radioaseman valinta muistipaikalta 6 Valitse äänen tehosteet (s. 8) 7 [AUTO PRESET] Radioaseman automaattitallennus (s. 7) 8 [DISPLAY-DIMMER] Tarkastele näyttötietueita. Etulevyn näytön himmentäminen: Pidä tämä painike painettuna. Palauta tavanomainen kirkkaus pitämällä painike painettuna uudelleen. 9 [CLOCK/TIMER] Aseta uniajastin (s. 7) Aseta kellonaika ja ajastin (s. 7) 10 [PROGRAM] Soitto-ohjelma (s. 6, 7) 11 Äänenvoimakkuuden säätö KESKUSYKSIKKÖ (ylhäältä) 12 [MUTE] Äänen mykistäminen: Paina [MUTE]. Palauta ääni kuuluviin painamalla uudelleen. Mykistys peruuntuu myös silloin, kun äänenvoimakkuutta säädetään tai laite kytketään pois toimintatilasta. 13 [PLAY MENU] Toistotapa (s. 5) 14 [RADIO MENU] Radiolähetyksen ääni (s. 6) 15 [qp] Ohita albumi, Säädä kellon asetusta [tu] Valitse asetuskohta valikosta [OK] Vahvista valinta (alhaalta) 16 [AUTO OFF] Toiminto kytkee laitteesta virran pois (paitsi jos toimintatilana on radio), jos sitä ei ole käytetty 30 minuuttiin. Peruuta toiminto painamalla painiketta kahdesti. 17 Kuulokeliitin: 3,5 mm stereo - Pitkäkestoinen kuulokkeiden käyttö voi aiheuttaa kuulovaurioita. - Kuulokkeiden käyttö äänenvoimakkuuden ollessa suuri voi aiheuttaa kuulonmenetystä. - Pitkäkestoinen kuuntelu suurella äänenvoimakkuudella voi vahingoittaa käyttäjän korvia. Käytä vain mukana toimitettuja tai suositeltuja kuulokkeita. 18 AUX-liitin 19 USB-liitin 1 Valmiustila - toimintatila [O] [O/I] (s. 7, 9) Kytke laite toimintatilaan/valmiustilaan. Valmiustilassa laite kuluttaa vähän sähköä. 2 Numeropainikkeet [1-9, 0, 10] Kaksinumeroisen luvun valinta, esim. 16: [ 10] > [1] > [6] 3 [DEL] Poista ohjelmoitu raita (s. 6) 20 [CD/OPEN CLOSE] Liukuoven avaaminen/sulkeminen 21 Etulevyn näyttö 22 Liukuovi 23 Kauko-ohjaussignaalien vastaanotin 4

5 KYTKENNÄT Virran säästäminen Laitteen virrankulutus valmiustilassa on n. 0,2 W. Jos et aio käyttää laitetta, irrota virtajohto pistorasiasta. Jotkin asetukset häviävät muistista, kun virtajohto irrotetaan. Tee asetukset uudelleen. 2 Käynnistä toisto painamalla ensin [CD] ja sitten [>/II]. Varo jättämästä sormiasi sulkeutuvan liukuoven väliin. 1 Kytke FM-sisäantenni. Sijoita antenni paikkaan, joka antaa hyvän kuuluvuuden. 2 Kytke AM-kehäantenni 3 Kytke virtajohto Älä kytke tämän laitteen virtajohtoa muihin laitteisiin. Älä kytke tähän laitteeseen muiden laitteiden virtajohtoja. Huom: - Kaiuttimet eivät ole magneettisuojatut. Älä sijoita niiden lähelle televisiota, tietokonetta tai muuta laitetta, johon magneettikenttä vaikuttaa herkästi. - Kaiuttimen etuverkkoa ei voi irrottaa. LEVYT Teippi LEVYJEN TOISTO 1 Avaa levytilan liukuovi painamalla keskusyksikön painiketta [CD/OPEN CLOSE]. Laita levy levytilaan niin, että etikettipuoli on sinua itseäsi kohti. Sulje liukuovi painamalla uudelleen [CD/OPEN CLOSE]. Toiston pysäyttäminen: Paina [ ] toiston aikana. Toiston keskeyttäminen: Paina [>/II] toiston aikana. Jatka toistoa painamalla uudelleen. Ohita albumi: [MP3] Paina [qp]. Ohita raita: Paina [I<<] tai [>>I]. Keskusyksikkö: [I<</<<] tai [>>/>>I]. Haku raidan sisällä: [CD] Pidä painettuna [<<] tai [>>]. Keskusyksiköstä: [I<</<<] tai [>>/>>I]. PLAY MODE TOISTOTAPA 1 Valitse PLAYMODE painikkeella [PLAY MENU]. 2 Paina [tu]. Valitse sitten haluamasi toistotapa painamalla [OK]. OFF PLAYMODE - Ei toistotapaa Kaikkien raitojen toisto. 1-TR - Yksi raita Toistaa yhden valitsemasi raidan levyltä. Valitse raita numeropainikkeilla. Toisto alkaa valitusta raidasta. 1ALBUM - Yksi albumi [MP3] Toistaa yhden valitsemasi albumin levyltä. Valitse albumi painamalla [qp]. RND - Satunnaistoisto Toistaa levyn kappaleet satunnaisessa järjestyksessä. 1ALBUM RND - Albumin satunnaistoisto [MP3] Toistaa valitsemasi albumin raidat satunnaisessa järjestyksessä. Valitse albumi painamalla [qp]. - Tätä toimintoa ei voi käyttää soitto-ohjelman toiston aikana. - Kun avaat levytilan liukuoven, asetukseksi palautuu oletusasetus OFF PLAYMODE. REPEAT UUSINTATOISTO Voit asettaa uusintatoiston kohteeksi soitto-ohjelman tai valitsemasi toistotavan. 1 Valitse REPEAT painamalla [PLAY MENU]. 2 Valitse ON REPEAT painamalla [tu]. Paina sitten [OK]. Näkyviin tulee. Peruuta toiminto valitsemalla OFF REPEAT. 5

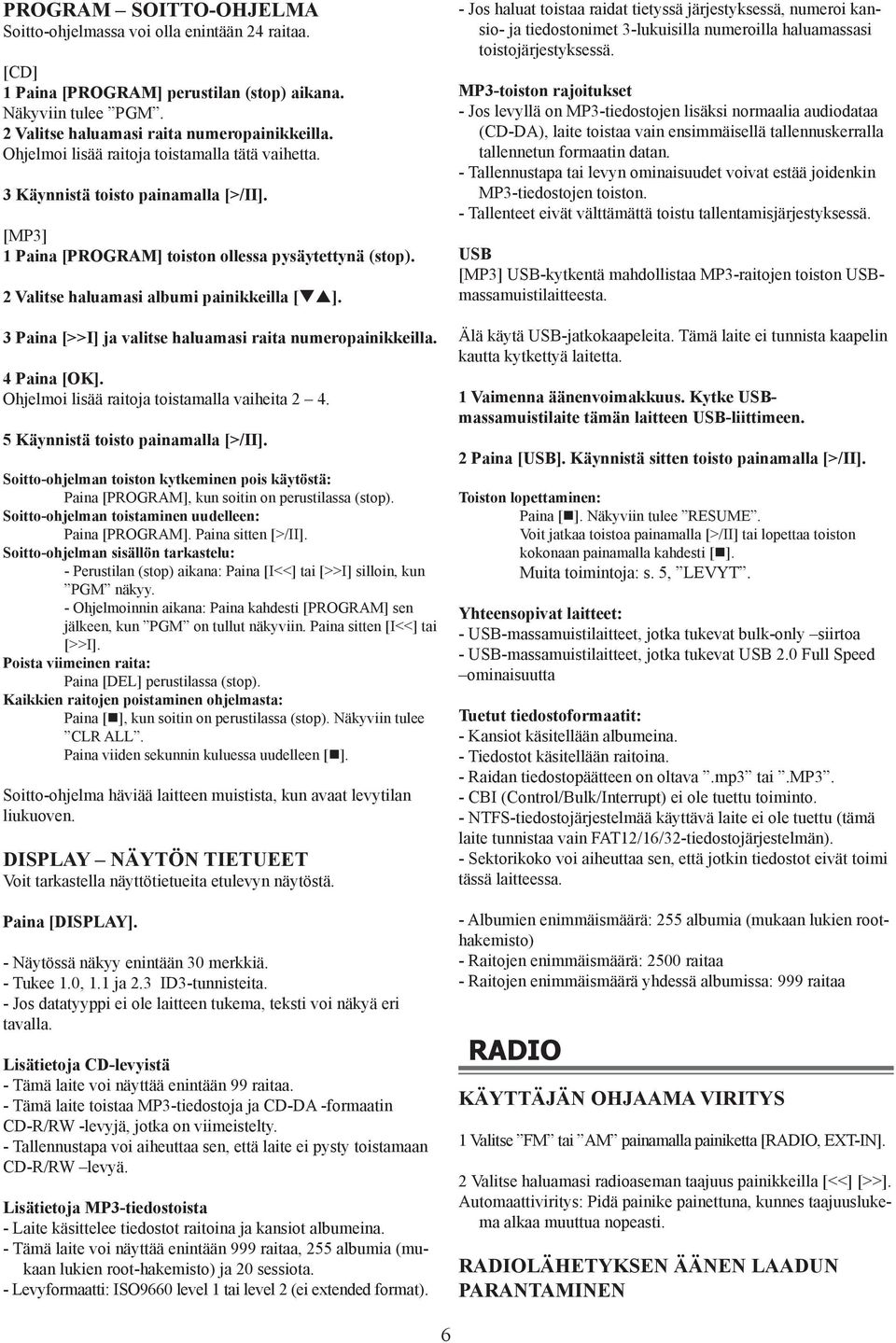

6 PROGRAM SOITTO-OHJELMA Soitto-ohjelmassa voi olla enintään 24 raitaa. [CD] 1 Paina [PROGRAM] perustilan (stop) aikana. Näkyviin tulee PGM. 2 Valitse haluamasi raita numeropainikkeilla. Ohjelmoi lisää raitoja toistamalla tätä vaihetta. 3 Käynnistä toisto painamalla [>/II]. [MP3] 1 Paina [PROGRAM] toiston ollessa pysäytettynä (stop). 2 Valitse haluamasi albumi painikkeilla [qp]. 3 Paina [>>I] ja valitse haluamasi raita numeropainikkeilla. 4 Paina [OK]. Ohjelmoi lisää raitoja toistamalla vaiheita Käynnistä toisto painamalla [>/II]. Soitto-ohjelman toiston kytkeminen pois käytöstä: Paina [PROGRAM], kun soitin on perustilassa (stop). Soitto-ohjelman toistaminen uudelleen: Paina [PROGRAM]. Paina sitten [>/II]. Soitto-ohjelman sisällön tarkastelu: - Perustilan (stop) aikana: Paina [I<<] tai [>>I] silloin, kun PGM näkyy. - Ohjelmoinnin aikana: Paina kahdesti [PROGRAM] sen jälkeen, kun PGM on tullut näkyviin. Paina sitten [I<<] tai [>>I]. Poista viimeinen raita: Paina [DEL] perustilassa (stop). Kaikkien raitojen poistaminen ohjelmasta: Paina [ ], kun soitin on perustilassa (stop). Näkyviin tulee CLR ALL. Paina viiden sekunnin kuluessa uudelleen [ ]. Soitto-ohjelma häviää laitteen muistista, kun avaat levytilan liukuoven. DISPLAY NÄYTÖN TIETUEET Voit tarkastella näyttötietueita etulevyn näytöstä. Paina [DISPLAY]. - Näytössä näkyy enintään 30 merkkiä. - Tukee 1.0, 1.1 ja 2.3 ID3-tunnisteita. - Jos datatyyppi ei ole laitteen tukema, teksti voi näkyä eri tavalla. Lisätietoja CD-levyistä - Tämä laite voi näyttää enintään 99 raitaa. - Tämä laite toistaa MP3-tiedostoja ja CD-DA -formaatin CD-R/RW -levyjä, jotka on viimeistelty. - Tallennustapa voi aiheuttaa sen, että laite ei pysty toistamaan CD-R/RW levyä. Lisätietoja MP3-tiedostoista - Laite käsittelee tiedostot raitoina ja kansiot albumeina. - Tämä laite voi näyttää enintään 999 raitaa, 255 albumia (mukaan lukien root-hakemisto) ja 20 sessiota. - Levyformaatti: ISO9660 level 1 tai level 2 (ei extended format). - Jos haluat toistaa raidat tietyssä järjestyksessä, numeroi kansio- ja tiedostonimet 3-lukuisilla numeroilla haluamassasi toistojärjestyksessä. MP3-toiston rajoitukset - Jos levyllä on MP3-tiedostojen lisäksi normaalia audiodataa (CD-DA), laite toistaa vain ensimmäisellä tallennuskerralla tallennetun formaatin datan. - Tallennustapa tai levyn ominaisuudet voivat estää joidenkin MP3-tiedostojen toiston. - Tallenteet eivät välttämättä toistu tallentamisjärjestyksessä. USB [MP3] USB-kytkentä mahdollistaa MP3-raitojen toiston USBmas samuistilaitteesta. Älä käytä USB-jatkokaapeleita. Tämä laite ei tunnista kaapelin kautta kytkettyä laitetta. 1 Vaimenna äänenvoimakkuus. Kytke USBmassamuistilaite tämän laitteen USB-liittimeen. 2 Paina [USB]. Käynnistä sitten toisto painamalla [>/II]. Toiston lopettaminen: Paina [ ]. Näkyviin tulee RESUME. Voit jatkaa toistoa painamalla [>/II] tai lopettaa toiston kokonaan painamalla kahdesti [ ]. Muita toimintoja: s. 5, LEVYT. Yhteensopivat laitteet: - USB-massamuistilaitteet, jotka tukevat bulk-only siirtoa - USB-massamuistilaitteet, jotka tukevat USB 2.0 Full Speed ominaisuutta Tuetut tiedostoformaatit: - Kansiot käsitellään albumeina. - Tiedostot käsitellään raitoina. - Raidan tiedostopäätteen on oltava.mp3 tai.mp3. - CBI (Control/Bulk/Interrupt) ei ole tuettu toiminto. - NTFS-tiedostojärjestelmää käyttävä laite ei ole tuettu (tämä laite tunnistaa vain FAT12/16/32-tiedostojärjestelmän). - Sektorikoko voi aiheuttaa sen, että jotkin tiedostot eivät toimi tässä laitteessa. - Albumien enimmäismäärä: 255 albumia (mukaan lukien roothakemisto) - Raitojen enimmäismäärä: 2500 raitaa - Raitojen enimmäismäärä yhdessä albumissa: 999 raitaa RADIO KÄYTTÄJÄN OHJAAMA VIRITYS 1 Valitse FM tai AM painamalla painiketta [RADIO, EXT-IN]. 2 Valitse haluamasi radioaseman taajuus painikkeilla [<<] [>>]. Automaattiviritys: Pidä painike painettuna, kunnes taajuuslukema alkaa muuttua nopeasti. RADIOLÄHETYKSEN ÄÄNEN LAADUN PARANTAMINEN 6

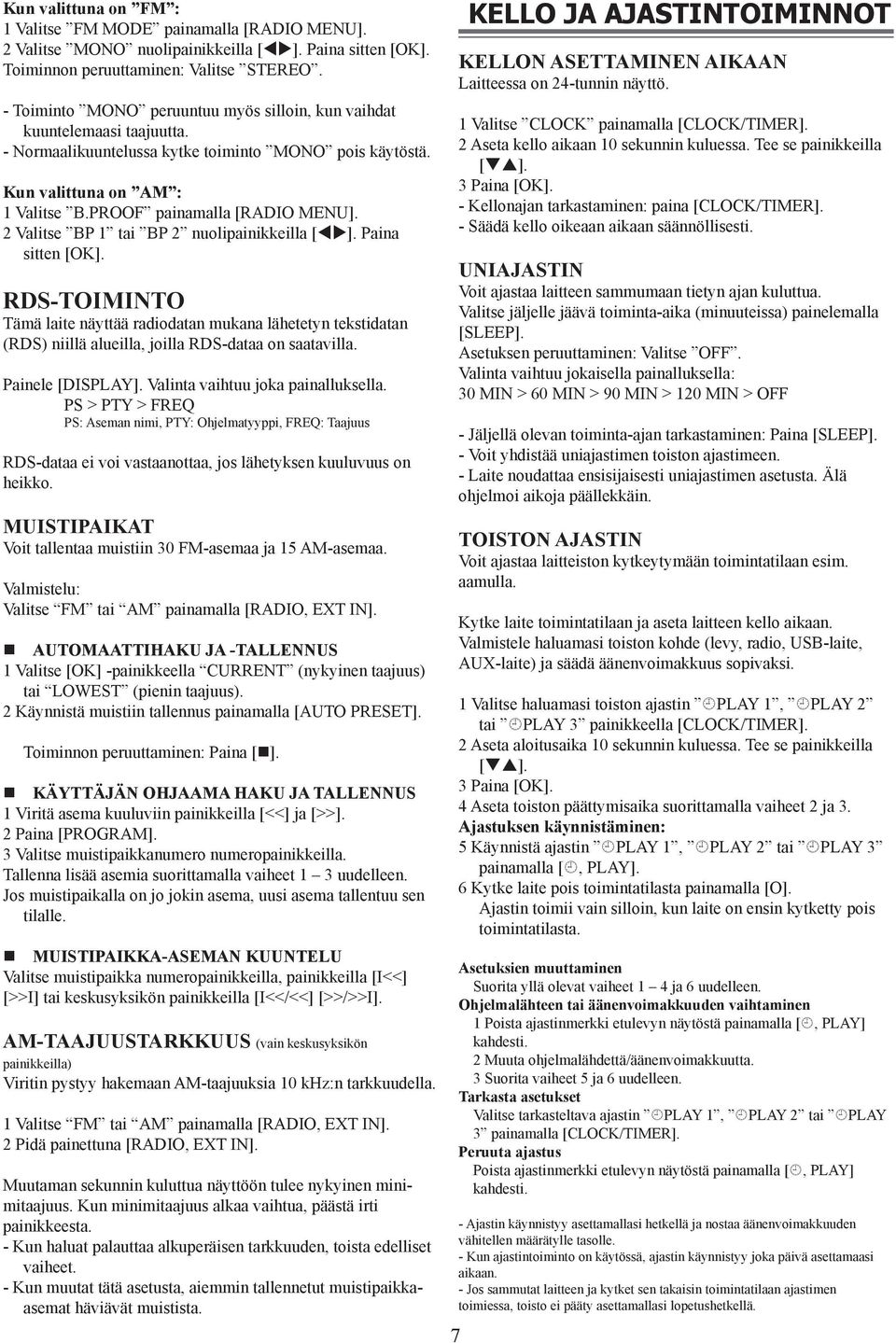

7 Kun valittuna on FM : 1 Valitse FM MODE painamalla [RADIO MENU]. 2 Valitse MONO nuolipainikkeilla [tu]. Paina sitten [OK]. Toiminnon peruuttaminen: Valitse STEREO. - Toiminto MONO peruuntuu myös silloin, kun vaihdat kuuntelemaasi taajuutta. - Normaalikuuntelussa kytke toiminto MONO pois käytöstä. Kun valittuna on AM : 1 Valitse B.PROOF painamalla [RADIO MENU]. 2 Valitse BP 1 tai BP 2 nuolipainikkeilla [tu]. Paina sitten [OK]. RDS-TOIMINTO Tämä laite näyttää radiodatan mukana lähetetyn tekstidatan (RDS) niillä alueilla, joilla RDS-dataa on saatavilla. Painele [DISPLAY]. Valinta vaihtuu joka painalluksella. PS > PTY > FREQ PS: Aseman nimi, PTY: Ohjelmatyyppi, FREQ: Taajuus RDS-dataa ei voi vastaanottaa, jos lähetyksen kuuluvuus on heikko. MUISTIPAIKAT Voit tallentaa muistiin 30 FM-asemaa ja 15 AM-asemaa. Valmistelu: Valitse FM tai AM painamalla [RADIO, EXT IN]. AUTOMAATTIHAKU JA -TALLENNUS 1 Valitse [OK] -painikkeella CURRENT (nykyinen taajuus) tai LOWEST (pienin taajuus). 2 Käynnistä muistiin tallennus painamalla [AUTO PRESET]. Toiminnon peruuttaminen: Paina [ ]. KÄYTTÄJÄN OHJAAMA HAKU JA TALLENNUS 1 Viritä asema kuuluviin painikkeilla [<<] ja [>>]. 2 Paina [PROGRAM]. 3 Valitse muistipaikkanumero numeropainikkeilla. Tallenna lisää asemia suorittamalla vaiheet 1 3 uudelleen. Jos muistipaikalla on jo jokin asema, uusi asema tallentuu sen tilalle. MUISTIPAIKKA-ASEMAN KUUNTELU Valitse muistipaikka numeropainikkeilla, painikkeilla [I<<] [>>I] tai keskusyksikön painikkeilla [I<</<<] [>>/>>I]. AM-TAAJUUSTARKKUUS (vain keskusyksikön painikkeilla) Viritin pystyy hakemaan AM-taajuuksia 10 khz:n tarkkuudella. 1 Valitse FM tai AM painamalla [RADIO, EXT IN]. 2 Pidä painettuna [RADIO, EXT IN]. Muutaman sekunnin kuluttua näyttöön tulee nykyinen minimitaajuus. Kun minimitaajuus alkaa vaihtua, päästä irti painikkeesta. - Kun haluat palauttaa alkuperäisen tarkkuuden, toista edelli set vaiheet. - Kun muutat tätä asetusta, aiemmin tallennetut muistipaik kaasemat häviävät muistista. 7 KELLO JA AJASTINTOIMINNOT KELLON ASETTAMINEN AIKAAN Laitteessa on 24-tunnin näyttö. 1 Valitse CLOCK painamalla [CLOCK/TIMER]. 2 Aseta kello aikaan 10 sekunnin kuluessa. Tee se painikkeilla [qp]. 3 Paina [OK]. - Kellonajan tarkastaminen: paina [CLOCK/TIMER]. - Säädä kello oikeaan aikaan säännöllisesti. UNIAJASTIN Voit ajastaa laitteen sammumaan tietyn ajan kuluttua. Valitse jäljelle jäävä toiminta-aika (minuuteissa) painelemalla [SLEEP]. Asetuksen peruuttaminen: Valitse OFF. Valinta vaihtuu jokaisella painalluksella: 30 MIN > 60 MIN > 90 MIN > 120 MIN > OFF - Jäljellä olevan toiminta-ajan tarkastaminen: Paina [SLEEP]. - Voit yhdistää uniajastimen toiston ajastimeen. - Laite noudat taa ensisijaisesti uniajastimen asetusta. Älä ohjelmoi aikoja päällek käin. TOISTON AJASTIN Voit ajastaa laitteiston kytkeytymään toimintatilaan esim. aamulla. Kytke laite toimintatilaan ja aseta laitteen kello aikaan. Valmistele haluamasi toiston kohde (levy, radio, USB-laite, AUX-laite) ja säädä äänenvoimakkuus sopivaksi. 1 Valitse haluamasi toiston ajastin PLAY 1, PLAY 2 tai PLAY 3 painikkeella [CLOCK/TIMER]. 2 Aseta aloitusaika 10 sekunnin kuluessa. Tee se painikkeilla [qp]. 3 Paina [OK]. 4 Aseta toiston päättymisaika suorittamalla vaiheet 2 ja 3. Ajastuksen käynnistäminen: 5 Käynnistä ajastin PLAY 1, PLAY 2 tai PLAY 3 painamalla [, PLAY]. 6 Kytke laite pois toimintatilasta painamalla [O]. Ajastin toimii vain silloin, kun laite on ensin kytketty pois toimintatilasta. Asetuksien muuttaminen Suorita yllä olevat vaiheet 1 4 ja 6 uudelleen. Ohjelmalähteen tai äänenvoimakkuuden vaihtaminen 1 Poista ajastinmerkki etulevyn näytöstä painamalla [, PLAY] kahdesti. 2 Muuta ohjelmalähdettä/äänenvoimakkuutta. 3 Suorita vaiheet 5 ja 6 uudelleen. Tarkasta asetukset Valitse tarkasteltava ajastin PLAY 1, PLAY 2 tai PLAY 3 painamalla [CLOCK/TIMER]. Peruuta ajastus Poista ajastinmerkki etulevyn näytöstä painamalla [, PLAY] kahdesti. - Ajastin käynnistyy asettamallasi hetkellä ja nostaa äänenvoi makkuuden vähitellen määrätylle tasolle. - Kun ajastintoiminto on käytössä, ajastin käynnistyy joka päivä asettamaasi aikaan. - Jos sammutat laitteen ja kytket sen takaisin toimintatilaan ajastimen toimiessa, toisto ei pääty asettamallasi lopetushetkellä.

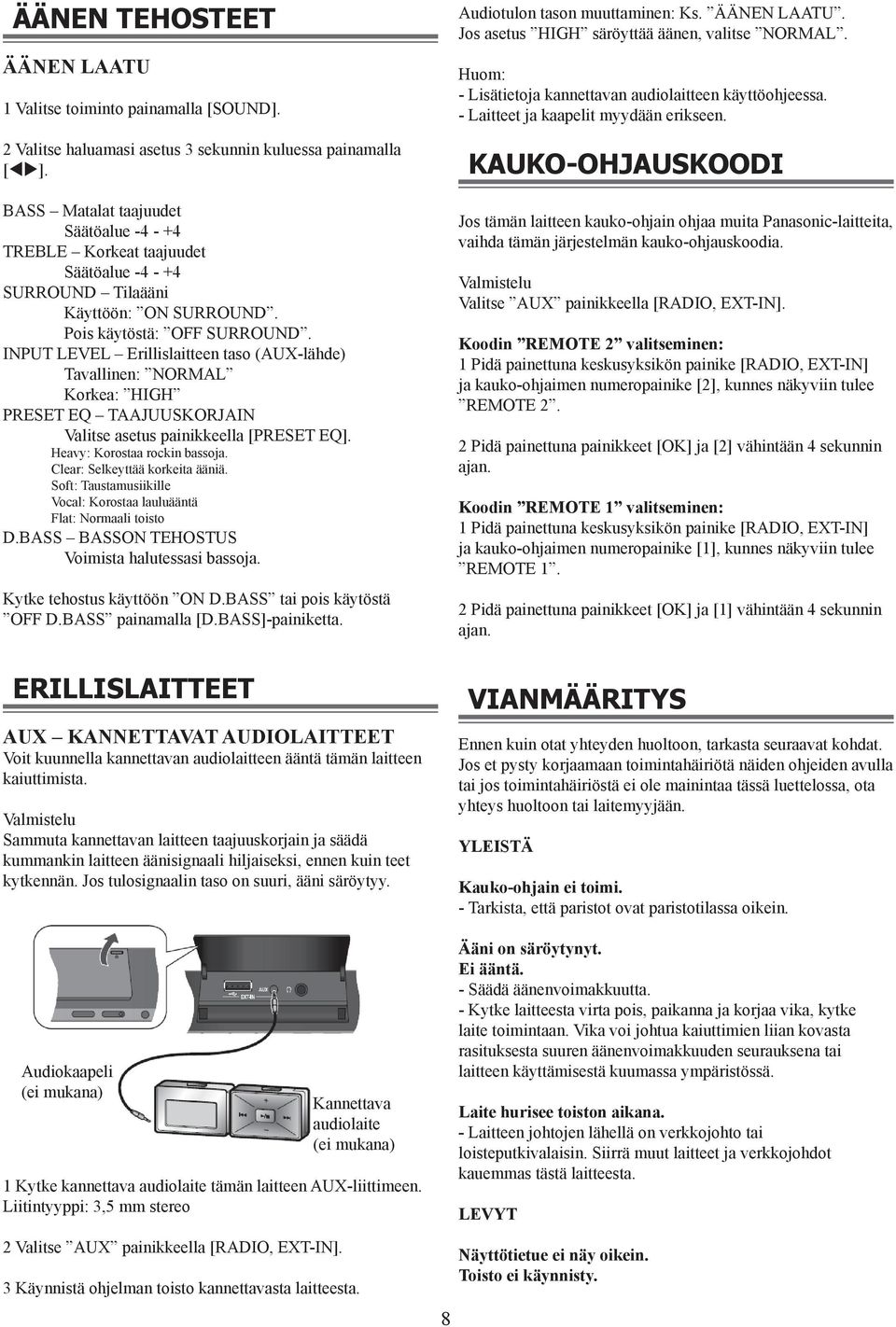

8 ÄÄNEN TEHOSTEET ÄÄNEN LAATU 1 Valitse toiminto painamalla [SOUND]. 2 Valitse haluamasi asetus 3 sekunnin kuluessa painamalla [tu]. BASS Matalat taajuudet Säätöalue TREBLE Korkeat taajuudet Säätöalue SURROUND Tilaääni Käyttöön: ON SURROUND. Pois käytöstä: OFF SURROUND. INPUT LEVEL Erillislaitteen taso (AUX-lähde) Tavallinen: NORMAL Korkea: HIGH PRESET EQ TAAJUUSKORJAIN Valitse asetus painikkeella [PRESET EQ]. Heavy: Korostaa rockin bassoja. Clear: Selkeyttää korkeita ääniä. Soft: Taustamusiikille Vocal: Korostaa lauluääntä Flat: Normaali toisto D.BASS BASSON TEHOSTUS Voimista halutessasi bassoja. Kytke tehostus käyttöön ON D.BASS tai pois käytöstä OFF D.BASS painamalla [D.BASS]-painiketta. Audiotulon tason muuttaminen: Ks. ÄÄNEN LAATU. Jos asetus HIGH säröyttää äänen, valitse NORMAL. Huom: - Lisätietoja kannettavan audiolaitteen käyttöohjeessa. - Laitteet ja kaapelit myydään erikseen. KAUKO-OHJAUSKOODI Jos tämän laitteen kauko-ohjain ohjaa muita Panasonic-laitteita, vaihda tämän järjestelmän kauko-ohjauskoodia. Valmistelu Valitse AUX painikkeella [RADIO, EXT-IN]. Koodin REMOTE 2 valitseminen: 1 Pidä painettuna keskusyksikön painike [RADIO, EXT-IN] ja kauko-ohjaimen numeropainike [2], kunnes näkyviin tulee REMOTE 2. 2 Pidä painettuna painikkeet [OK] ja [2] vähintään 4 sekunnin ajan. Koodin REMOTE 1 valitseminen: 1 Pidä painettuna keskusyksikön painike [RADIO, EXT-IN] ja kauko-ohjaimen numeropainike [1], kunnes näkyviin tulee REMOTE 1. 2 Pidä painettuna painikkeet [OK] ja [1] vähintään 4 sekunnin ajan. ERILLISLAITTEET AUX KANNETTAVAT AUDIOLAITTEET Voit kuunnella kannettavan audiolaitteen ääntä tämän laitteen kaiuttimista. Valmistelu Sammuta kannettavan laitteen taajuuskorjain ja säädä kummankin laitteen ää nisignaali hiljaiseksi, ennen kuin teet kytkennän. Jos tulosignaalin taso on suuri, ääni säröytyy. Audiokaapeli (ei mukana) 1 Kytke kannettava audiolaite tämän laitteen AUX-liittimeen. Liitintyyppi: 3,5 mm stereo 2 Valitse AUX painikkeella [RADIO, EXT-IN]. Kannettava audiolaite (ei mukana) 3 Käynnistä ohjelman toisto kannettavasta laitteesta. 8 VIANMÄÄRITYS Ennen kuin otat yhteyden huoltoon, tarkasta seuraavat kohdat. Jos et pysty korjaamaan toimintahäiriötä näiden ohjeiden avulla tai jos toimintahäiriöstä ei ole mainintaa tässä luettelossa, ota yhteys huoltoon tai laitemyyjään. YLEISTÄ Kauko-ohjain ei toimi. - Tarkista, että paristot ovat paristotilassa oikein. Ääni on säröytynyt. Ei ääntä. - Säädä äänenvoimakkuutta. - Kytke laitteesta virta pois, paikanna ja korjaa vika, kytke laite toimintaan. Vika voi johtua kaiuttimien liian kovasta rasituksesta suuren äänenvoimakkuuden seurauksena tai laitteen käyttämisestä kuumassa ympäristössä. Laite hurisee toiston aikana. - Laitteen johtojen lähellä on verkkojohto tai loisteputkivalaisin. Siirrä muut laitteet ja verkkojohdot kauemmas tästä laitteesta. LEVYT Näyttötietue ei näy oikein. Toisto ei käynnisty.

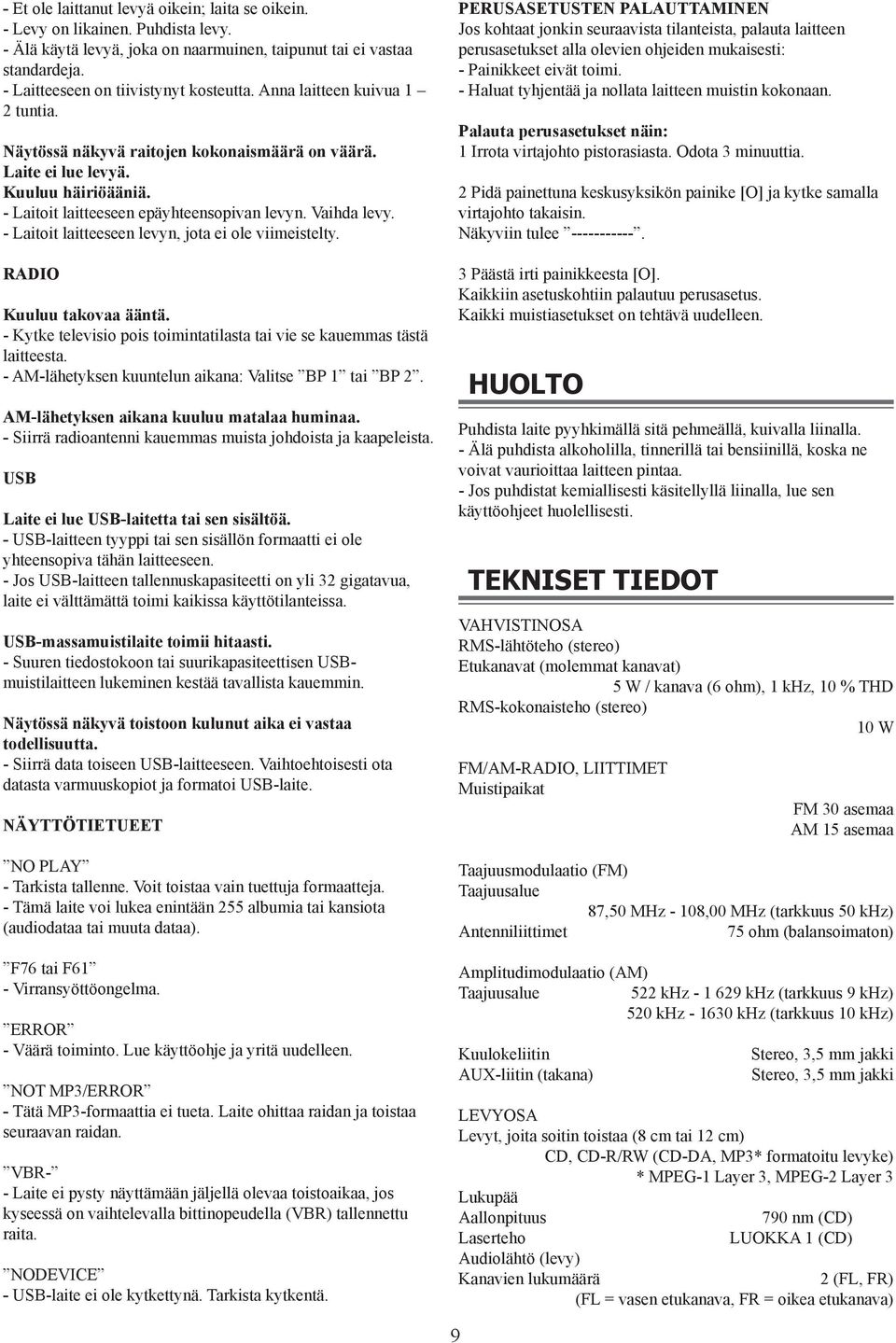

9 - Et ole laittanut levyä oikein; laita se oikein. - Levy on likainen. Puhdista levy. - Älä käytä levyä, joka on naarmuinen, taipunut tai ei vastaa standardeja. - Laitteeseen on tiivistynyt kosteutta. Anna laitteen kuivua 1 2 tuntia. Näytössä näkyvä raitojen kokonaismäärä on väärä. Laite ei lue levyä. Kuuluu häiriöääniä. - Laitoit laitteeseen epäyhteensopivan levyn. Vaihda levy. - Laitoit laitteeseen levyn, jota ei ole viimeistelty. RADIO Kuuluu takovaa ääntä. - Kytke televisio pois toimintatilasta tai vie se kauemmas tästä laitteesta. - AM-lähetyksen kuuntelun aikana: Valitse BP 1 tai BP 2. AM-lähetyksen aikana kuuluu matalaa huminaa. - Siirrä radioantenni kauemmas muista johdoista ja kaapeleista. USB Laite ei lue USB-laitetta tai sen sisältöä. - USB-laitteen tyyppi tai sen sisällön formaatti ei ole yhteensopiva tähän laitteeseen. - Jos USB-laitteen tallennuskapasiteetti on yli 32 gigatavua, laite ei välttämättä toimi kaikissa käyttötilanteissa. USB-massamuistilaite toimii hitaasti. - Suuren tiedostokoon tai suurikapasiteettisen USBmuistilaitteen lukeminen kestää tavallista kauemmin. Näytössä näkyvä toistoon kulunut aika ei vastaa todellisuutta. - Siirrä data toiseen USB-laitteeseen. Vaihtoehtoisesti ota datasta varmuuskopiot ja formatoi USB-laite. NÄYTTÖTIETUEET NO PLAY - Tarkista tallenne. Voit toistaa vain tuettuja formaatteja. - Tämä laite voi lukea enintään 255 albumia tai kansiota (audiodataa tai muuta dataa). F76 tai F61 - Virransyöttöongelma. ERROR - Väärä toiminto. Lue käyttöohje ja yritä uudelleen. NOT MP3/ERROR - Tätä MP3-formaattia ei tueta. Laite ohittaa raidan ja toistaa seuraavan raidan. VBR- - Laite ei pysty näyttämään jäljellä olevaa toistoaikaa, jos kyseessä on vaihtelevalla bittinopeudella (VBR) tallennettu raita. NODEVICE - USB-laite ei ole kytkettynä. Tarkista kytkentä. PERUSASETUSTEN PALAUTTAMINEN Jos kohtaat jonkin seuraavista tilanteista, palauta laitteen perusasetukset alla olevien ohjeiden mukaisesti: - Painikkeet eivät toimi. - Haluat tyhjentää ja nollata laitteen muistin kokonaan. Palauta perusasetukset näin: 1 Irrota virtajohto pistorasiasta. Odota 3 minuuttia. 2 Pidä painettuna keskusyksikön painike [O] ja kytke samalla virtajohto takaisin. Näkyviin tulee Päästä irti painikkeesta [O]. Kaikkiin asetuskohtiin palautuu perusasetus. Kaikki muistiasetukset on tehtävä uudelleen. HUOLTO Puhdista laite pyyhkimällä sitä pehmeällä, kuivalla liinalla. - Älä puhdista alkoholilla, tinnerillä tai bensiinillä, koska ne voivat vaurioittaa laitteen pintaa. - Jos puhdistat kemiallisesti käsitellyllä liinalla, lue sen käyttöohjeet huolellisesti. TEKNISET TIEDOT VAHVISTINOSA RMS-lähtöteho (stereo) Etukanavat (molemmat kanavat) 5 W / kanava (6 ohm), 1 khz, 10 % THD RMS-kokonaisteho (stereo) 10 W FM/AM-RADIO, LIITTIMET Muistipaikat FM 30 asemaa AM 15 asemaa Taajuusmodulaatio (FM) Taajuusalue 87,50 MHz - 108,00 MHz (tarkkuus 50 khz) Antenniliittimet 75 ohm (balansoimaton) Amplitudimodulaatio (AM) Taajuusalue 522 khz khz (tarkkuus 9 khz) 520 khz khz (tarkkuus 10 khz) Kuulokeliitin AUX-liitin (takana) Stereo, 3,5 mm jakki Stereo, 3,5 mm jakki LEVYOSA Levyt, joita soitin toistaa (8 cm tai 12 cm) CD, CD-R/RW (CD-DA, MP3* formatoitu levyke) * MPEG-1 Layer 3, MPEG-2 Layer 3 Lukupää Aallonpituus 790 nm (CD) Laserteho LUOKKA 1 (CD) Audiolähtö (levy) Kanavien lukumäärä 2 (FL, FR) (FL = vasen etukanava, FR = oikea etukanava) 9

10 USB-OSA USB-standardi USB 2.0 (Full Speed) Mediatiedostojen tuki MP3 (*.mp3) USB-laitteen tiedostojärjestelmä FAT 12/16/32 USB-liitinteho enint. 500 ma KAIUTINOSA Tyyppi Elementit Kokoäänialue Impedanssi Taajuusalue 1-tie, 1-kaiutinjärjestelmä (bassorefleksi) 8 cm kartio 6 ohm 60 Hz - 25 khz (-16 db) 90 Hz - 22 khz (-10 db) MUUTA Virtalähde AC V, 50 Hz Sähkönkulutus 12 W Mitat (l x k x s) 400 mm x 221 mm x 110 mm s: 69 mm minimi Paino n. 2,0 kg Käyttöympäristön lämpötila 0 C C Käyttöympäristön kosteus 35 % - 80 % RH (ei kondensoitumista) Virrankulutus valmiustilassa n. 0,2 W Huom: - Teknisiä ominaisuuksia saatetaan muuttaa ilman ennakkoilmoitusta. - Laitteen paino ja mitat ovat likiarvoja. Harmoninen kokonaissärö on mitattu digitaalispektrianalysaattorilla. Panasonic Nordic Pursuant to at the directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, Hamburg, Germany 10 Panasonic Corporation Verkkosivu: RQTX1246-E
