Käyttöopas SC-PM02 CD-STEREOJÄRJESTELMÄ

Transkriptio

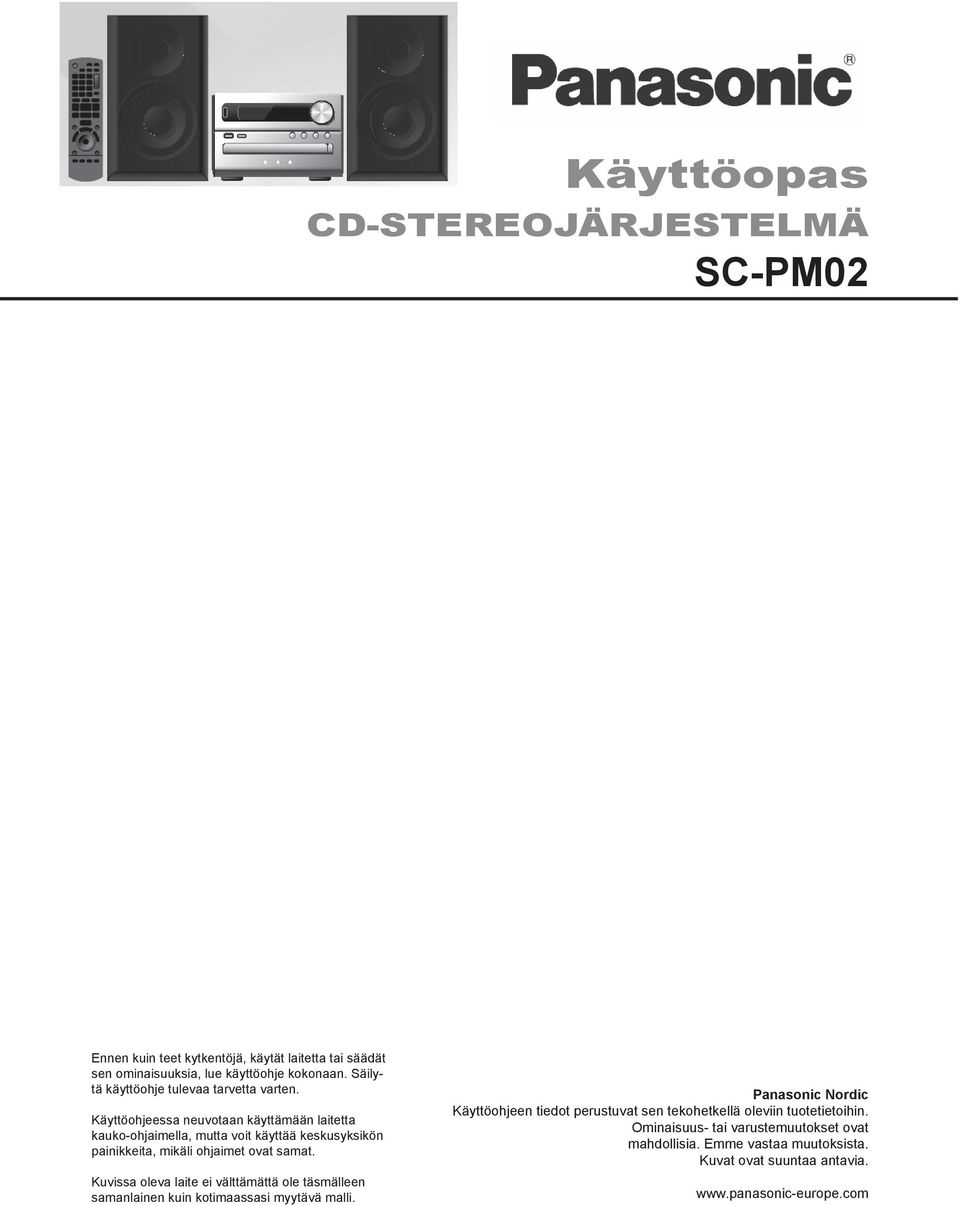

1 Käyttöopas CD-STEREOJÄRJESTELMÄ SC-PM02 Ennen kuin teet kytkentöjä, käytät laitetta tai säädät sen ominaisuuksia, lue käyttöohje kokonaan. Säilytä käyttöohje tulevaa tarvetta varten. Käyttöohjeessa neuvotaan käyttämään laitetta kauko-ohjaimella, mutta voit käyttää keskusyksikön painikkeita, mikäli ohjaimet ovat samat. Kuvissa oleva laite ei välttämättä ole täsmälleen samanlainen kuin kotimaassasi myytävä malli. Panasonic Nordic Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin tuotetietoihin. Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista. Kuvat ovat suuntaa antavia.

2 Hyvä asiakas, Kiitos, kun valitsit Panasonic-laitteen. Ennen kuin teet kytkentöjä tai käytät tai säädät laitetta, lue käyttöohje kokonaan. Säilytä käyttöohje tulevaa tarvetta varten. Käyttöohjeissa kuvataan toimintojen käyttöä useimmiten kauko-ohjaimen avulla, mutta voit käyttää toimintoja myös keskusyksikössä olevien painikkeiden avulla, jos vastaava painike on keskusyksikössä. Nämä ohjeet koskevat laitteita: Järjestelmä Keskusyksikkö Kaiuttimet SC-PM02 SA-PM02 SB-PM02 Sinun laitemallisi ei välttämättä tarkalleen vastaa käyttöohjeen kuvissa olevaa laitetta. SUOMI VAROITUS! LAITTEESSA ON LASER. LAITTEEN KÄYTTÄMINEN MUULLA KUIN TÄSSÄ KÄYT- TÖOHJEESSA MAINITULLA TAVALLA SAATTAA ALTISTAA KÄYTTÄJÄN TURVALLISUUSLUOKAN 1 YLITTÄVÄLLE NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE. ÄLÄ AVAA SUO- JAKUORIA ÄLÄKÄ KORJAA LAITETTA ITSE. TOIMITA LAITE HUOLLETTAVAKSI VALTUUTETTUUN HUOLTOON. VAROITUS! ÄLÄ ASENNA TAI LAITA TÄTÄ LAITETTA KABINETTITYYPPISEEN KIRJAKAAPPIIN TAI MUUHUN SULJETTUUN TILAAN, JOTTA TUULETUS ONNISTUISI. VARMISTA, ETTÄ VERHO TAI MIKÄÄN MUU MATERIAA- LI EI HUONONNA TUULETUSTA, JOTTA VÄLTETTÄISIIN YLIKUUMENEMISESTA JOHTUVA SÄHKÖISKU- TAI TULIPA- LOVAARA. ÄLÄ PEITÄ LAITTEEN TUULETUSAUKKOJA SANOMALEHDELLÄ, PÖYTÄLIINALLA, VERHOLLA TAI MUULLA VASTAAVALLA ESINEELLÄ. ÄLÄ ASETA PALAVAA KYNTTILÄÄ TAI MUUTA AVOTULEN LÄHDETTÄ LAITTEEN PÄÄLLE. HÄVITÄ PARISTOT LUONTOA VAHINGOITTAMATTOMAL- LA TAVALLA. VAROITUS: VÄHENNÄ TULIPALON, SÄHKÖISKUN TAI LAITTEISTON VAHINGOITTUMISEN VAARAA TÄTÄ LAITETTA EI SAA ALTISTAA SATEELLE, KOSTEUDELLE, ROISKEILLE TAI TIPPUVILLE NESTEILLE. LAITTEEN PÄÄLLE EI SAA MYÖSKÄÄN ASETTAA MITÄÄN NESTEELLÄ TÄYTETTYÄ ESINETTÄ, KUTEN MALJAKKOA. KÄYTÄ VAIN SUOSITELTUJA LISÄVARUSTEITA. ÄLÄ IRROTA KANTTA (TAI TAUSTAA). SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVISSA OLEVIA OSIA. HUOLLON SAA SUORITTAA VAIN AMMATTITAITOINEN HENKILÖKUN- TA. Laitteen takana TÄMÄ LAITE ON TARKOITETTU KÄYTETTÄVÄKSI LEU- DOSSA ILMASTOSSA. Tämä laite voi vastaanottaa matkapuhelimen radiotaajuisia häiriöitä käytön aikana. Jos häiriö on selvä, vie matkapuhelin kauemmas tästä laitteesta. Pistorasia tulee asentaa laitteen lähelle helppopääsyiseen paikkaan. Verkkojohdon pistokkeen on oltava aina helposti käytettävissä. Tämä laite voidaan kytkeä kokonaan irti verkkovirrasta irrottamalla verkkojohdon pistoke pistorasiasta. 2

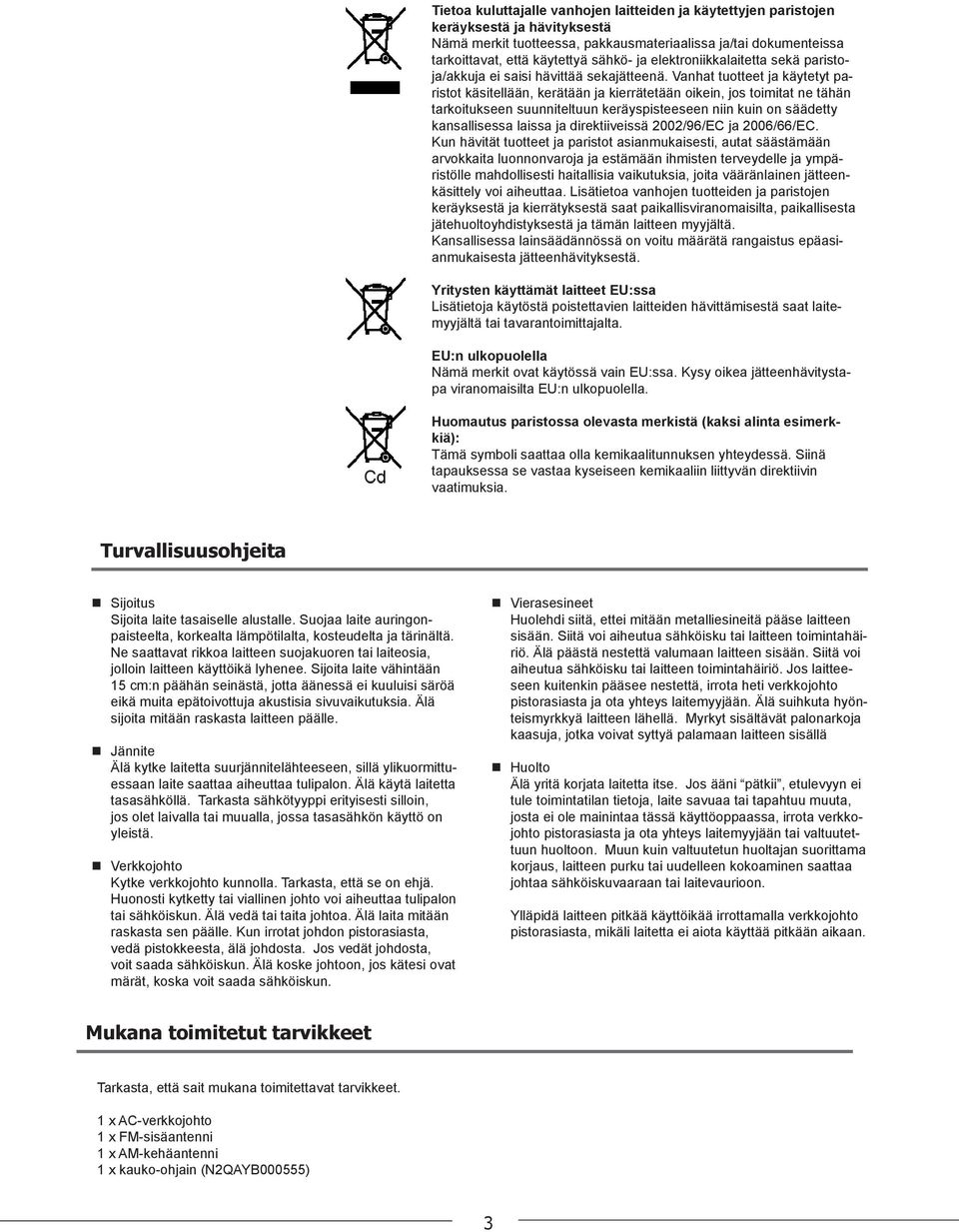

3 Tietoa kuluttajalle vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävityksestä Nämä merkit tuotteessa, pakkausmateriaalissa ja/tai dokumenteissa tarkoittavat, että käytettyä sähkö- ja elektroniikkalaitetta sekä paristoja/akkuja ei saisi hävittää sekajätteenä. Vanhat tuotteet ja käytetyt paristot käsitellään, kerätään ja kierrätetään oikein, jos toimitat ne tähän tarkoitukseen suunniteltuun keräyspisteeseen niin kuin on säädetty kansallisessa laissa ja direktiiveissä 2002/96/EC ja 2006/66/EC. Kun hävität tuotteet ja paristot asianmukaisesti, autat säästämään arvokkaita luonnonvaroja ja estämään ihmisten terveydelle ja ympäristölle mahdollisesti haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Lisätietoa vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä saat paikallisviranomaisilta, paikallisesta jätehuoltoyhdistyksestä ja tämän laitteen myyjältä. Kansallisessa lainsäädännössä on voitu määrätä rangaistus epäasianmukaisesta jätteenhävityksestä. Yritysten käyttämät laitteet EU:ssa Lisätietoja käytöstä poistettavien laitteiden hävittämisestä saat laitemyyjältä tai tavarantoimittajalta. EU:n ulkopuolella Nämä merkit ovat käytössä vain EU:ssa. Kysy oikea jätteenhävitystapa viranomaisilta EU:n ulkopuolella. Huomautus paristossa olevasta merkistä (kaksi alinta esimerkkiä): Tämä symboli saattaa olla kemikaalitunnuksen yhteydessä. Siinä tapauksessa se vastaa kyseiseen kemikaaliin liittyvän direktiivin vaatimuksia. Turvallisuusohjeita Sijoitus Sijoita laite tasaiselle alustalle. Suojaa laite auringonpaisteelta, korkealta lämpötilalta, kosteudelta ja tärinältä. Ne saattavat rikkoa laitteen suojakuoren tai laiteosia, jolloin laitteen käyttöikä lyhenee. Sijoita laite vähintään 15 cm:n päähän seinästä, jotta äänessä ei kuuluisi säröä eikä muita epätoivottuja akustisia sivuvaikutuksia. Älä sijoita mitään raskasta laitteen päälle. Jännite Älä kytke laitetta suurjännitelähteeseen, sillä ylikuormittuessaan laite saattaa aiheuttaa tulipalon. Älä käytä laitetta tasasähköllä. Tarkasta sähkötyyppi erityisesti silloin, jos olet laivalla tai muualla, jossa tasasähkön käyttö on yleistä. Verkkojohto Kytke verkkojohto kunnolla. Tarkasta, että se on ehjä. Huonosti kytketty tai viallinen johto voi aiheuttaa tulipalon tai sähköiskun. Älä vedä tai taita johtoa. Älä laita mitään raskasta sen päälle. Kun irrotat johdon pistorasiasta, vedä pistokkeesta, älä johdosta. Jos vedät johdosta, voit saada sähköiskun. Älä koske johtoon, jos kätesi ovat märät, koska voit saada sähköiskun. Vierasesineet Huolehdi siitä, ettei mitään metalliesineitä pääse laitteen sisään. Siitä voi aiheutua sähköisku tai laitteen toimintahäiriö. Älä päästä nestettä valumaan laitteen sisään. Siitä voi aiheutua sähköisku tai laitteen toimintahäiriö. Jos laitteeseen kuitenkin pääsee nestettä, irrota heti verkkojohto pistorasiasta ja ota yhteys laitemyyjään. Älä suihkuta hyönteismyrkkyä laitteen lähellä. Myrkyt sisältävät palonarkoja kaasuja, jotka voivat syttyä palamaan laitteen sisällä Huolto Älä yritä korjata laitetta itse. Jos ääni pätkii, etulevyyn ei tule toimintatilan tietoja, laite savuaa tai tapahtuu muuta, josta ei ole mainintaa tässä käyttöoppaassa, irrota verkkojohto pistorasiasta ja ota yhteys laitemyyjään tai valtuutettuun huoltoon. Muun kuin valtuutetun huoltajan suorittama korjaus, laitteen purku tai uudelleen kokoaminen saattaa johtaa sähköiskuvaaraan tai laitevaurioon. Ylläpidä laitteen pitkää käyttöikää irrottamalla verkkojohto pistorasiasta, mikäli laitetta ei aiota käyttää pitkään aikaan. Mukana toimitetut tarvikkeet Tarkasta, että sait mukana toimitettavat tarvikkeet. 1 x AC-verkkojohto 1 x FM-sisäantenni 1 x AM-kehäantenni 1 x kauko-ohjain (N2QAYB000555) 3

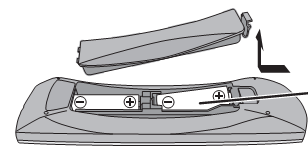

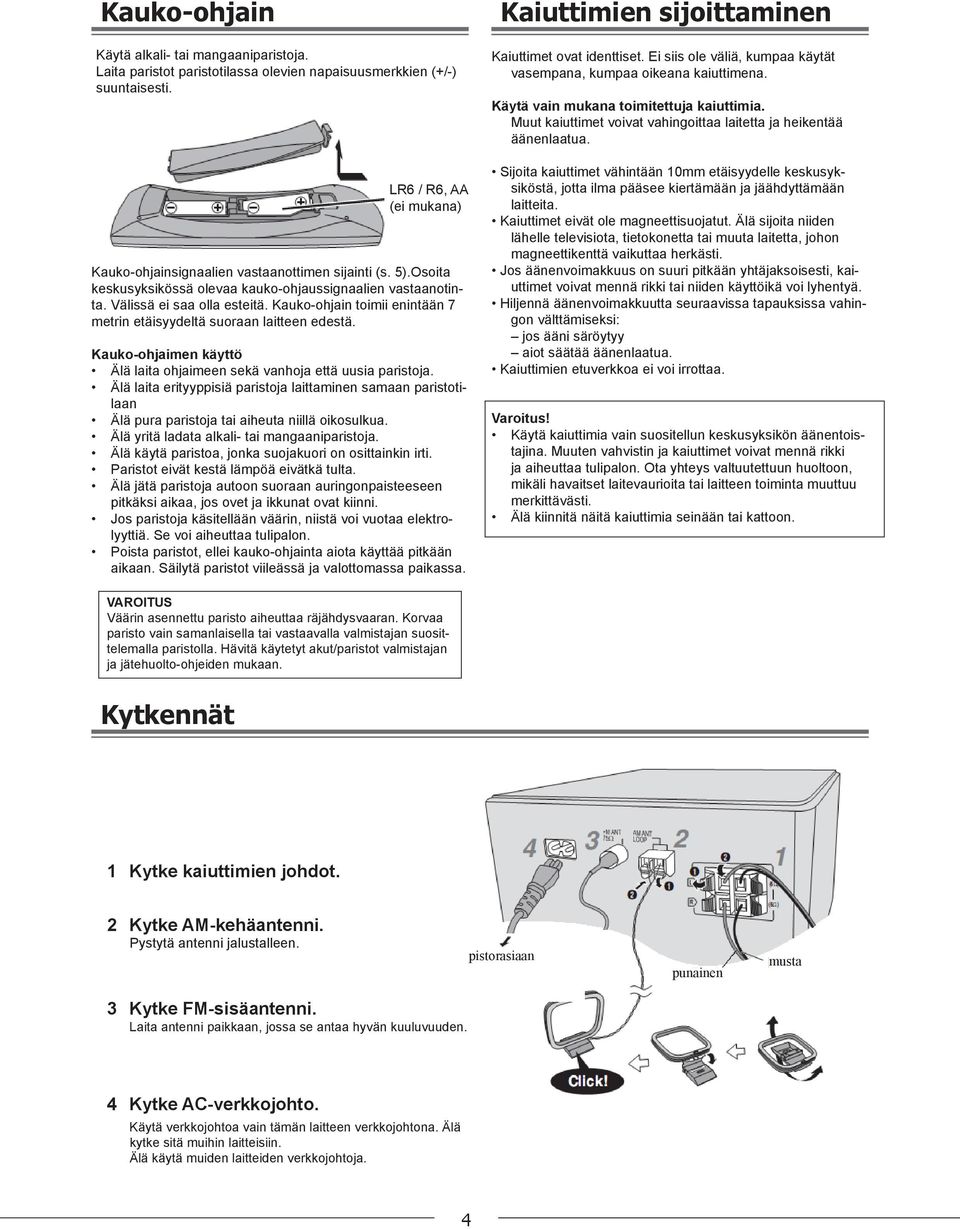

4 Kauko-ohjain Käytä alkali- tai mangaaniparistoja. Laita paristot paristotilassa olevien napaisuusmerkkien (+/-) suuntaisesti. LR6 / R6, AA (ei mukana) Kauko-ohjainsignaalien vastaanottimen sijainti (s. 5).Osoita keskusyksikössä olevaa kauko-ohjaussignaalien vastaanotinta. Välissä ei saa olla esteitä. Kauko-ohjain toimii enintään 7 metrin etäisyydeltä suoraan laitteen edestä. Kauko-ohjaimen käyttö Älä laita ohjaimeen sekä vanhoja että uusia paristoja. Älä laita erityyppisiä paristoja laittaminen samaan paristotilaan Älä pura paristoja tai aiheuta niillä oikosulkua. Älä yritä ladata alkali- tai mangaaniparistoja. Älä käytä paristoa, jonka suojakuori on osittainkin irti. Paristot eivät kestä lämpöä eivätkä tulta. Älä jätä paristoja autoon suoraan auringonpaisteeseen pitkäksi aikaa, jos ovet ja ikkunat ovat kiinni. Jos paristoja käsitellään väärin, niistä voi vuotaa elektrolyyttiä. Se voi aiheuttaa tulipalon. Poista paristot, ellei kauko-ohjainta aiota käyttää pitkään aikaan. Säilytä paristot viileässä ja valottomassa paikassa. Kaiuttimien sijoittaminen Kaiuttimet ovat identtiset. Ei siis ole väliä, kumpaa käytät vasempana, kumpaa oikeana kaiuttimena. Käytä vain mukana toimitettuja kaiuttimia. Muut kaiuttimet voivat vahingoittaa laitetta ja heikentää äänenlaatua. Sijoita kaiuttimet vähintään 10mm etäisyydelle keskusyksiköstä, jotta ilma pääsee kiertämään ja jäähdyttämään laitteita. Kaiuttimet eivät ole magneettisuojatut. Älä sijoita niiden lähelle televisiota, tietokonetta tai muuta laitetta, johon magneettikenttä vaikuttaa herkästi. Jos äänenvoimakkuus on suuri pitkään yhtäjaksoisesti, kaiuttimet voivat mennä rikki tai niiden käyttöikä voi lyhentyä. Hiljennä äänenvoimakkuutta seuraavissa tapauksissa vahingon välttämiseksi: jos ääni säröytyy aiot säätää äänenlaatua. Kaiuttimien etuverkkoa ei voi irrottaa. Varoitus! Käytä kaiuttimia vain suositellun keskusyksikön äänentoistajina. Muuten vahvistin ja kaiuttimet voivat mennä rikki ja aiheuttaa tulipalon. Ota yhteys valtuutettuun huoltoon, mikäli havaitset laitevaurioita tai laitteen toiminta muuttuu merkittävästi. Älä kiinnitä näitä kaiuttimia seinään tai kattoon. VAROITUS Väärin asennettu paristo aiheuttaa räjähdysvaaran. Korvaa paristo vain samanlaisella tai vastaavalla valmistajan suosittelemalla paristolla. Hävitä käytetyt akut/paristot valmistajan ja jätehuolto-ohjeiden mukaan. Kytkennät 1 Kytke kaiuttimien johdot. 2 Kytke AM-kehäantenni. Pystytä antenni jalustalleen. pistorasiaan punainen musta 3 Kytke FM-sisäantenni. Laita antenni paikkaan, jossa se antaa hyvän kuuluvuuden. 4 Kytke AC-verkkojohto. Käytä verkkojohtoa vain tämän laitteen verkkojohtona. Älä kytke sitä muihin laitteisiin. Älä käytä muiden laitteiden verkkojohtoja. 4

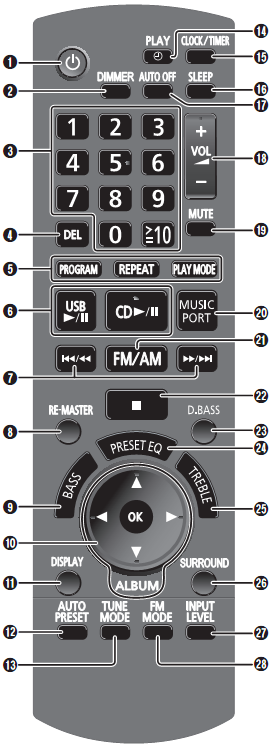

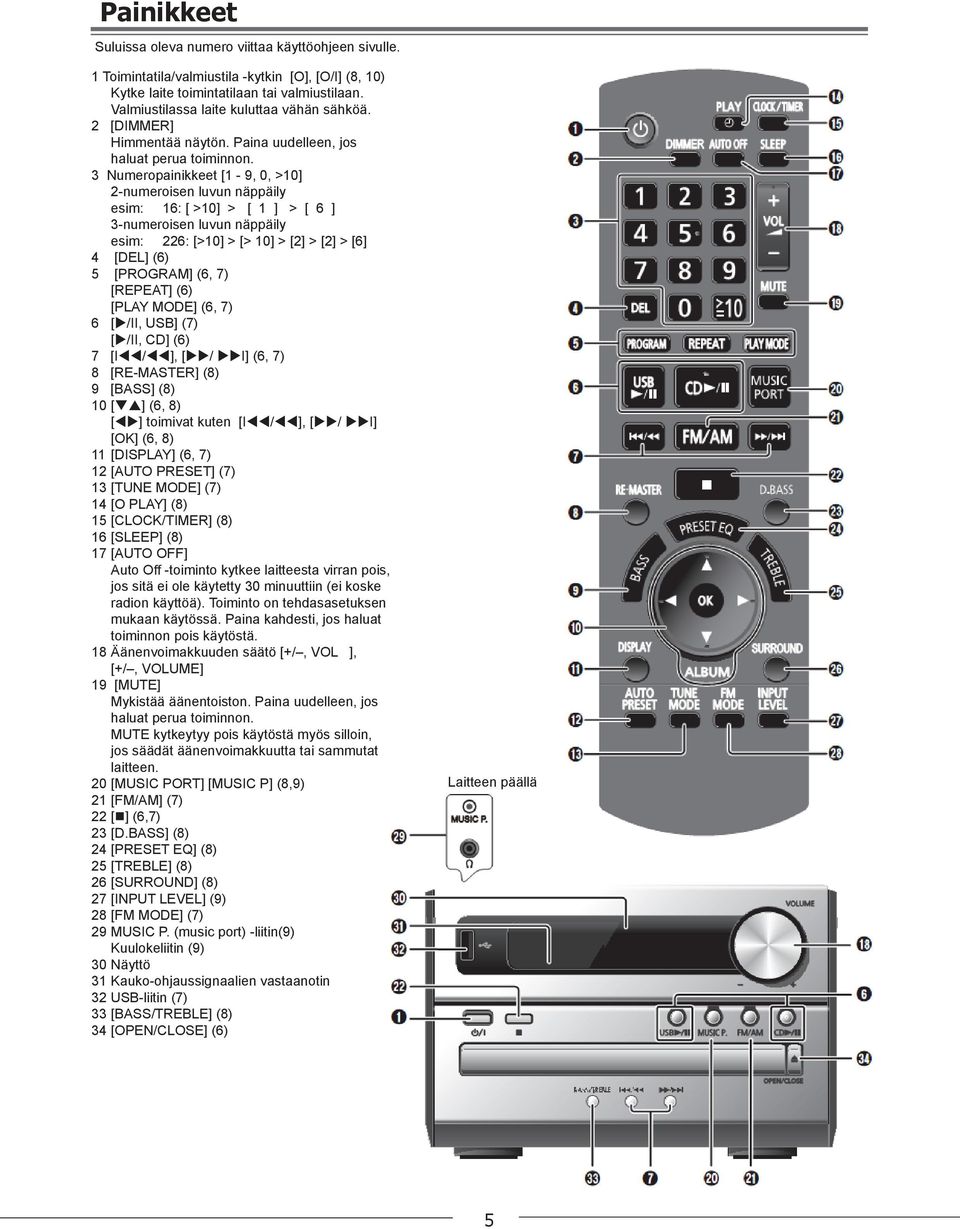

5 Painikkeet Suluissa oleva numero viittaa käyttöohjeen sivulle. 1 Toimintatila/valmiustila -kytkin [O], [O/I] (8, 10) Kytke laite toimintatilaan tai valmiustilaan. Valmiustilassa laite kuluttaa vähän sähköä. 2 [DIMMER] Himmentää näytön. Paina uudelleen, jos haluat perua toiminnon. 3 Numeropainikkeet [1-9, 0, >10] 2-numeroisen luvun näppäily esim: 16: [ >10] > [ 1 ] > [ 6 ] 3-numeroisen luvun näppäily esim: 226: [>10] > [> 10] > [2] > [2] > [6] 4 [DEL] (6) 5 [PROGRAM] (6, 7) [REPEAT] (6) [PLAY MODE] (6, 7) 6 [u/ii, USB] (7) [u/ii, CD] (6) 7 [Itt/tt], [uu/ uui] (6, 7) 8 [RE-MASTER] (8) 9 [BASS] (8) 10 [qp] (6, 8) [tu] toimivat kuten [Itt/tt], [uu/ uui] [OK] (6, 8) 11 [DISPLAY] (6, 7) 12 [AUTO PRESET] (7) 13 [TUNE MODE] (7) 14 [O PLAY] (8) 15 [CLOCK/TIMER] (8) 16 [SLEEP] (8) 17 [AUTO OFF] Auto Off -toiminto kytkee laitteesta virran pois, jos sitä ei ole käytetty 30 minuuttiin (ei koske radion käyttöä). Toiminto on tehdasasetuksen mukaan käytössä. Paina kahdesti, jos haluat toiminnon pois käytöstä. 18 Äänenvoimakkuuden säätö [+/, VOL ], [+/, VOLUME] 19 [MUTE] Mykistää äänentoiston. Paina uudelleen, jos haluat perua toiminnon. MUTE kytkeytyy pois käytöstä myös silloin, jos säädät äänenvoimakkuutta tai sammutat laitteen. 20 [MUSIC PORT] [MUSIC P] (8,9) 21 [FM/AM] (7) 22 [n] (6,7) 23 [D.BASS] (8) 24 [PRESET EQ] (8) 25 [TREBLE] (8) 26 [SURROUND] (8) 27 [INPUT LEVEL] (9) 28 [FM MODE] (7) 29 MUSIC P. (music port) -liitin(9) Kuulokeliitin (9) 30 Näyttö 31 Kauko-ohjaussignaalien vastaanotin 32 USB-liitin (7) 33 [BASS/TREBLE] (8) 34 [OPEN/CLOSE] (6) Laitteen päällä 5

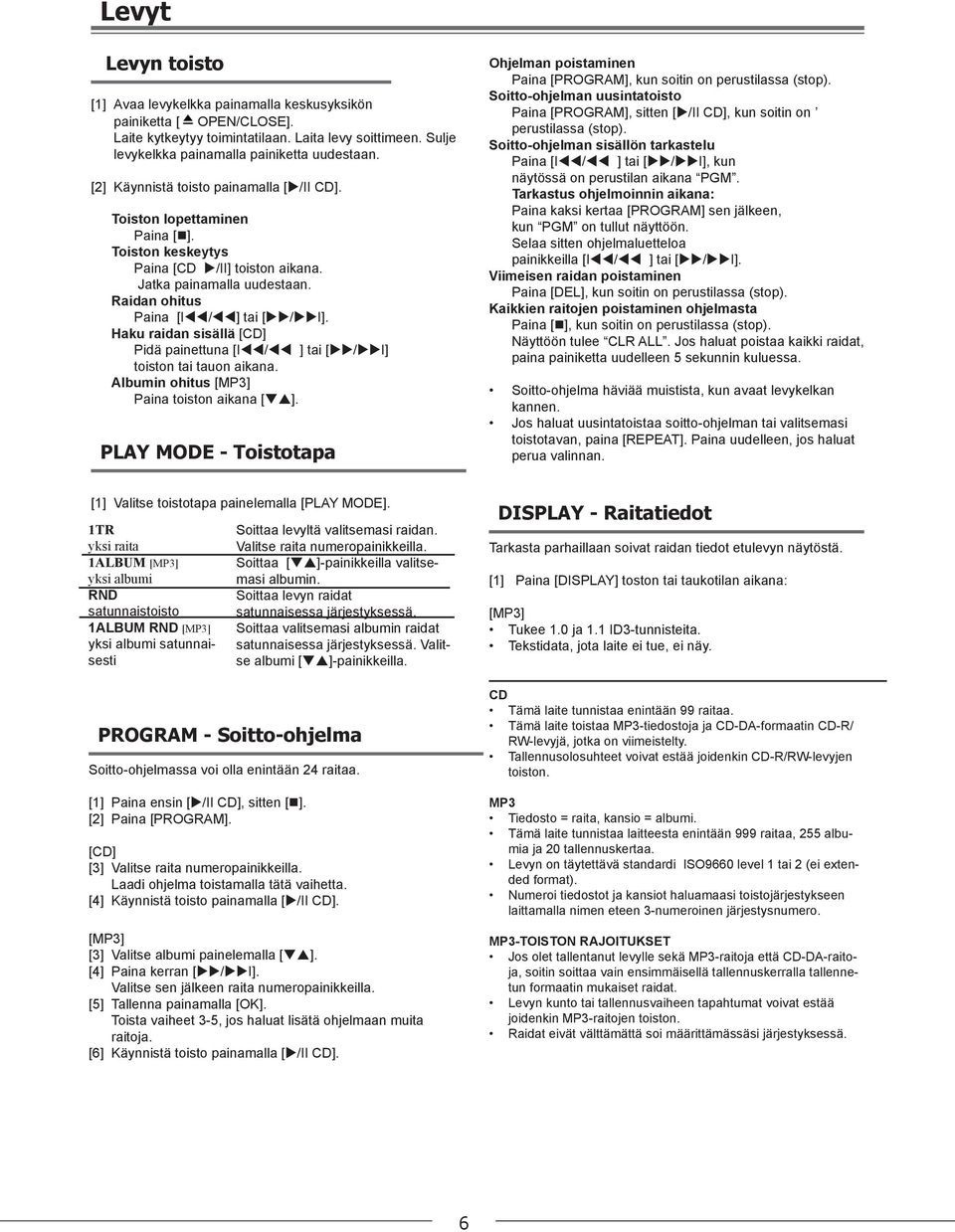

6 Levyt Levyn toisto [1] Avaa levykelkka painamalla keskusyksikön painiketta [ OPEN/CLOSE]. Laite kytkeytyy toimintatilaan. Laita levy soittimeen. Sulje levykelkka painamalla painiketta uudestaan. [2] Käynnistä toisto painamalla [ /II CD]. Toiston lopettaminen Paina [ ]. Toiston keskeytys Paina [CD /II] toiston aikana. Jatka painamalla uudestaan. Raidan ohitus Paina [Itt/tt] tai [uu/uui]. Haku raidan sisällä [CD] Pidä painettuna [Itt/tt ] tai [uu/uui] toiston tai tauon aikana. Albumin ohitus [MP3] Paina toiston aikana [qp]. PLAY MODE - Toistotapa Ohjelman poistaminen Paina [PROGRAM], kun soitin on perustilassa (stop). Soitto-ohjelman uusintatoisto Paina [PROGRAM], sitten [ /II CD], kun soitin on perustilassa (stop). Soitto-ohjelman sisällön tarkastelu Paina [Itt/tt ] tai [uu/uui], kun näytössä on perustilan aikana PGM. Tarkastus ohjelmoinnin aikana: Paina kaksi kertaa [PROGRAM] sen jälkeen, kun PGM on tullut näyttöön. Selaa sitten ohjelmaluetteloa painikkeilla [Itt/tt ] tai [uu/uui]. Viimeisen raidan poistaminen Paina [DEL], kun soitin on perustilassa (stop). Kaikkien raitojen poistaminen ohjelmasta Paina [ ], kun soitin on perustilassa (stop). Näyttöön tulee CLR ALL. Jos haluat poistaa kaikki raidat, paina painiketta uudelleen 5 sekunnin kuluessa. Soitto-ohjelma häviää muistista, kun avaat levykelkan kannen. Jos haluat uusintatoistaa soitto-ohjelman tai valitsemasi toistotavan, paina [REPEAT]. Paina uudelleen, jos haluat perua valinnan. [1] Valitse toistotapa painelemalla [PLAY MODE]. 1TR yksi raita 1ALBUM [MP3] yksi albumi RND satunnaistoisto 1ALBUM RND [MP3] yksi albumi satunnaisesti Soittaa levyltä valitsemasi raidan. Valitse raita numeropainikkeilla. Soittaa [qp]-painikkeilla valitsemasi albumin. Soittaa levyn raidat satunnaisessa järjestyksessä. Soittaa valitsemasi albumin raidat satunnaisessa järjestyksessä. Valitse albumi [qp]-painikkeilla. PROGRAM - Soitto-ohjelma Soitto-ohjelmassa voi olla enintään 24 raitaa. [1] Paina ensin [ /II CD], sitten [ ]. [2] Paina [PROGRAM]. [CD] [3] Valitse raita numeropainikkeilla. Laadi ohjelma toistamalla tätä vaihetta. [4] Käynnistä toisto painamalla [ /II CD]. [MP3] [3] Valitse albumi painelemalla [qp]. [4] Paina kerran [uu/uui]. Valitse sen jälkeen raita numeropainikkeilla. [5] Tallenna painamalla [OK]. Toista vaiheet 3-5, jos haluat lisätä ohjelmaan muita raitoja. [6] Käynnistä toisto painamalla [ /II CD]. DISPLAY - Raitatiedot Tarkasta parhaillaan soivat raidan tiedot etulevyn näytöstä. [1] Paina [DISPLAY] toston tai taukotilan aikana: [MP3] Tukee 1.0 ja 1.1 ID3-tunnisteita. Tekstidata, jota laite ei tue, ei näy. CD Tämä laite tunnistaa enintään 99 raitaa. Tämä laite toistaa MP3-tiedostoja ja CD-DA-formaatin CD-R/ RW-levyjä, jotka on viimeistelty. Tallennusolosuhteet voivat estää joidenkin CD-R/RW-levyjen toiston. MP3 Tiedosto = raita, kansio = albumi. Tämä laite tunnistaa laitteesta enintään 999 raitaa, 255 albumia ja 20 tallennuskertaa. Levyn on täytettävä standardi ISO9660 level 1 tai 2 (ei extended format). Numeroi tiedostot ja kansiot haluamaasi toistojärjestykseen laittamalla nimen eteen 3-numeroinen järjestysnumero. MP3-TOISTON RAJOITUKSET Jos olet tallentanut levylle sekä MP3-raitoja että CD-DA-raitoja, soitin soittaa vain ensimmäisellä tallennuskerralla tallennetun formaatin mukaiset raidat. Levyn kunto tai tallennusvaiheen tapahtumat voivat estää joidenkin MP3-raitojen toiston. Raidat eivät välttämättä soi määrittämässäsi järjestyksessä. 6

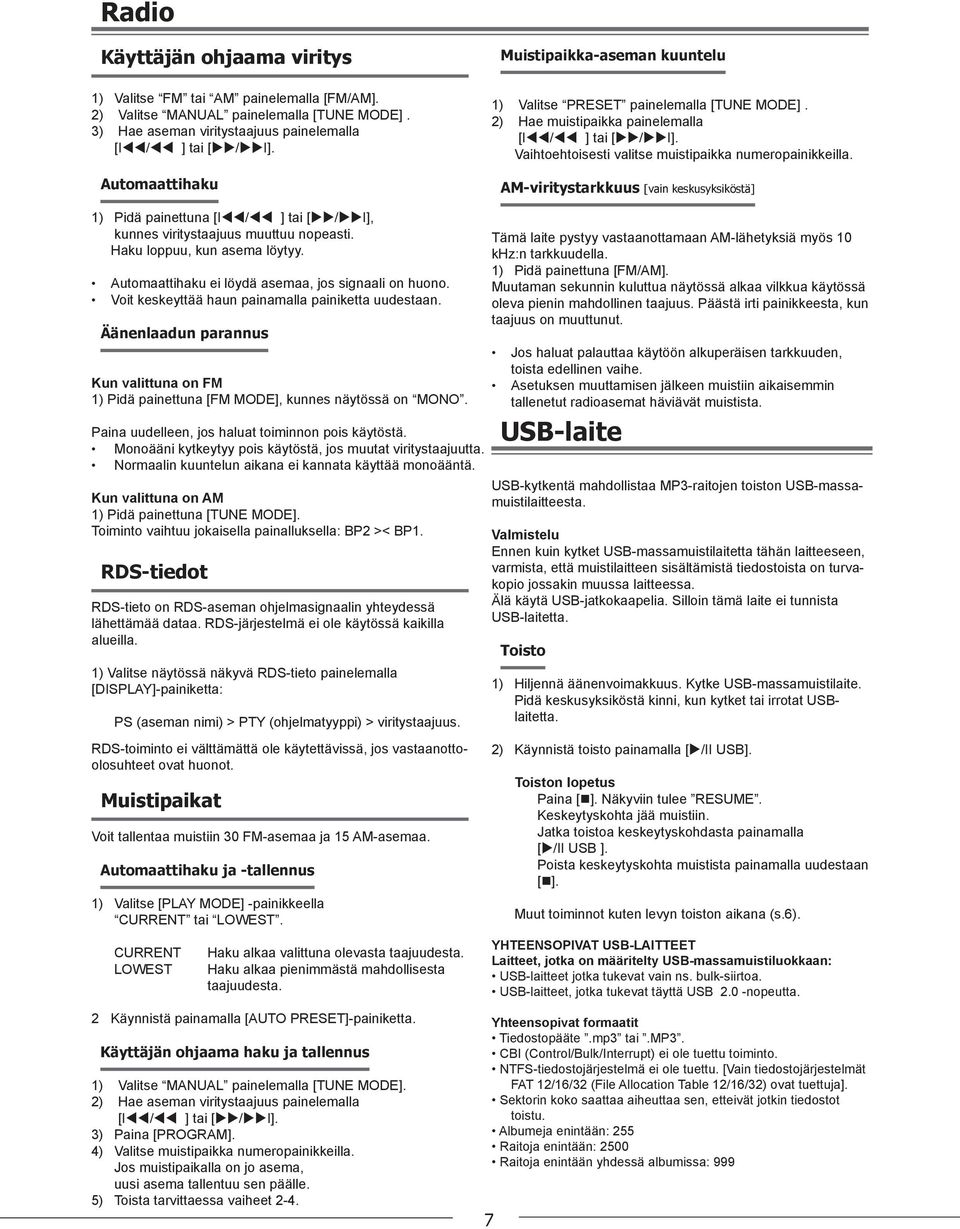

7 Radio Käyttäjän ohjaama viritys 1) Valitse FM tai AM painelemalla [FM/AM]. 2) Valitse MANUAL painelemalla [TUNE MODE]. 3) Hae aseman viritystaajuus painelemalla [Itt/tt ] tai [uu/uui]. Automaattihaku Muistipaikka-aseman kuuntelu 1) Valitse PRESET painelemalla [TUNE MODE]. 2) Hae muistipaikka painelemalla [Itt/tt ] tai [uu/uui]. Vaihtoehtoisesti valitse muistipaikka numeropainikkeilla. AM-viritystarkkuus [vain keskusyksiköstä] 1) Pidä painettuna [Itt/tt ] tai [uu/uui], kunnes viritystaajuus muuttuu nopeasti. Haku loppuu, kun asema löytyy. Automaattihaku ei löydä asemaa, jos signaali on huono. Voit keskeyttää haun painamalla painiketta uudestaan. Äänenlaadun parannus Kun valittuna on FM 1) Pidä painettuna [FM MODE], kunnes näytössä on MONO. Paina uudelleen, jos haluat toiminnon pois käytöstä. Monoääni kytkeytyy pois käytöstä, jos muutat viritystaajuutta. Normaalin kuuntelun aikana ei kannata käyttää monoääntä. Kun valittuna on AM 1) Pidä painettuna [TUNE MODE]. Toiminto vaihtuu jokaisella painalluksella: BP2 >< BP1. RDS-tiedot RDS-tieto on RDS-aseman ohjelmasignaalin yhteydessä lähettämää dataa. RDS-järjestelmä ei ole käytössä kaikilla alueilla. 1) Valitse näytössä näkyvä RDS-tieto painelemalla [DISPLAY]-painiketta: PS (aseman nimi) > PTY (ohjelmatyyppi) > viritystaajuus. RDS-toiminto ei välttämättä ole käytettävissä, jos vastaanottoolosuhteet ovat huonot. Muistipaikat Voit tallentaa muistiin 30 FM-asemaa ja 15 AM-asemaa. Automaattihaku ja -tallennus 1) Valitse [PLAY MODE] -painikkeella CURRENT tai LOWEST. CURRENT LOWEST Haku alkaa valittuna olevasta taajuudesta. Haku alkaa pienimmästä mahdollisesta taajuudesta. Tämä laite pystyy vastaanottamaan AM-lähetyksiä myös 10 khz:n tarkkuudella. 1) Pidä painettuna [FM/AM]. Muutaman sekunnin kuluttua näytössä alkaa vilkkua käytössä oleva pienin mahdollinen taajuus. Päästä irti painikkeesta, kun taajuus on muuttunut. Jos haluat palauttaa käytöön alkuperäisen tarkkuuden, toista edellinen vaihe. Asetuksen muuttamisen jälkeen muistiin aikaisemmin tallenetut radioasemat häviävät muistista. USB-laite USB-kytkentä mahdollistaa MP3-raitojen toiston USB-massamuistilaitteesta. Valmistelu Ennen kuin kytket USB-massamuistilaitetta tähän laitteeseen, varmista, että muistilaitteen sisältämistä tiedostoista on turvakopio jossakin muussa laitteessa. Älä käytä USB-jatkokaapelia. Silloin tämä laite ei tunnista USB-laitetta. Toisto 1) Hiljennä äänenvoimakkuus. Kytke USB-massamuistilaite. Pidä keskusyksiköstä kinni, kun kytket tai irrotat USBlaitetta. 2) Käynnistä toisto painamalla [u/ii USB]. Toiston lopetus Paina [n]. Näkyviin tulee RESUME. Keskeytyskohta jää muistiin. Jatka toistoa keskeytyskohdasta painamalla [u/ii USB ]. Poista keskeytyskohta muistista painamalla uudestaan [n]. Muut toiminnot kuten levyn toiston aikana (s.6). YHTEENSOPIVAT USB-LAITTEET Laitteet, jotka on määritelty USB-massamuistiluokkaan: USB-laitteet jotka tukevat vain ns. bulk-siirtoa. USB-laitteet, jotka tukevat täyttä USB 2.0 -nopeutta. 2 Käynnistä painamalla [AUTO PRESET]-painiketta. Käyttäjän ohjaama haku ja tallennus 1) Valitse MANUAL painelemalla [TUNE MODE]. 2) Hae aseman viritystaajuus painelemalla [Itt/tt ] tai [uu/uui]. 3) Paina [PROGRAM]. 4) Valitse muistipaikka numeropainikkeilla. Jos muistipaikalla on jo asema, uusi asema tallentuu sen päälle. 5) Toista tarvittaessa vaiheet 2-4. Yhteensopivat formaatit Tiedostopääte.mp3 tai.mp3. CBI (Control/Bulk/Interrupt) ei ole tuettu toiminto. NTFS-tiedostojärjestelmä ei ole tuettu. [Vain tiedostojärjestelmät FAT 12/16/32 (File Allocation Table 12/16/32) ovat tuettuja]. Sektorin koko saattaa aiheuttaa sen, etteivät jotkin tiedostot toistu. Albumeja enintään: 255 Raitoja enintään: 2500 Raitoja enintään yhdessä albumissa: 999 7

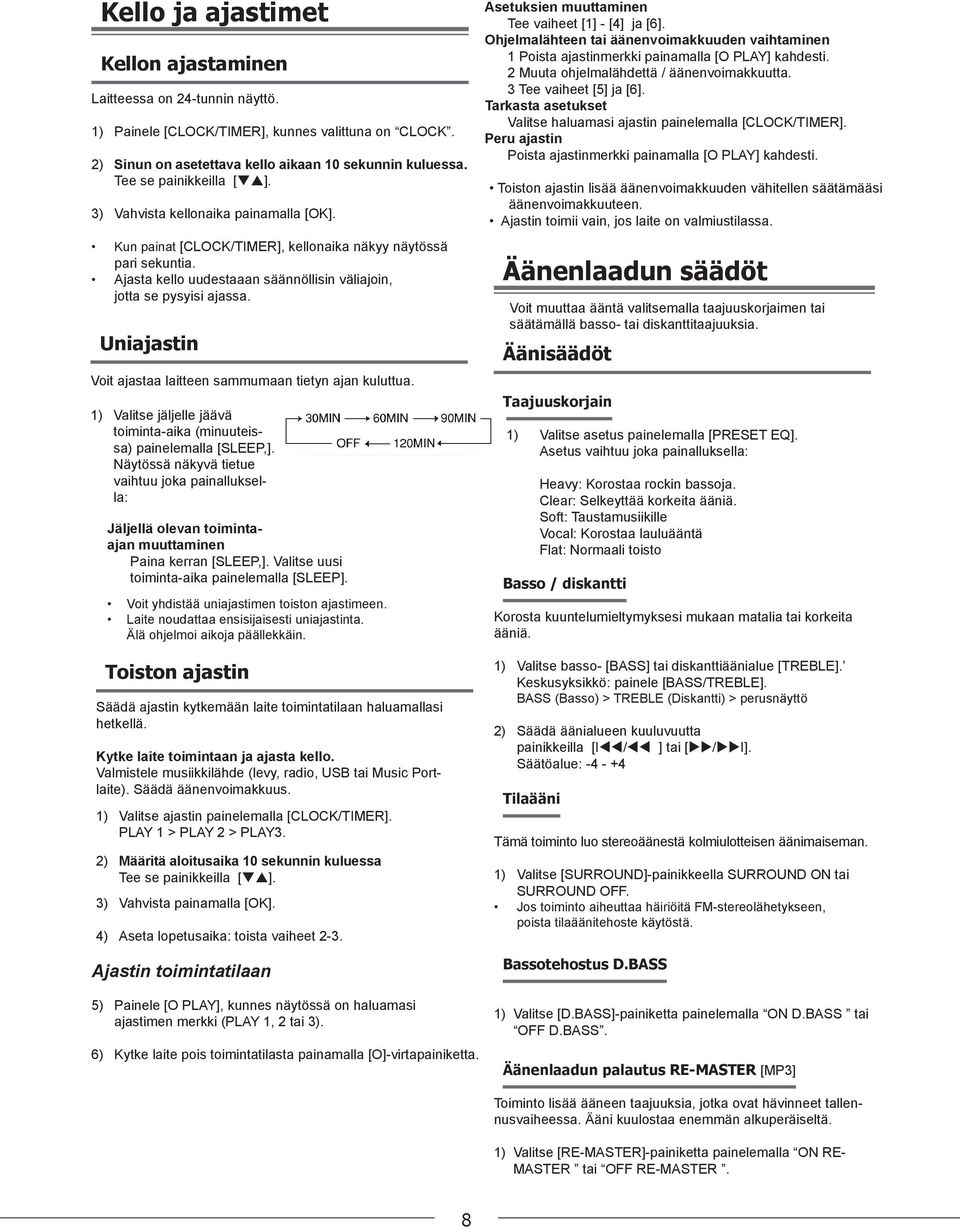

8 Kello ja ajastimet Kellon ajastaminen Laitteessa on 24-tunnin näyttö. 1) Painele [CLOCK/TIMER], kunnes valittuna on CLOCK. 2) Sinun on asetettava kello aikaan 10 sekunnin kuluessa. Tee se painikkeilla [qp]. 3) Vahvista kellonaika painamalla [OK]. Kun painat [CLOCK/TIMER], kellonaika näkyy näytössä pari sekuntia. Ajasta kello uudestaaan säännöllisin väliajoin, jotta se pysyisi ajassa. Uniajastin Voit ajastaa laitteen sammumaan tietyn ajan kuluttua. 1) Valitse jäljelle jäävä toiminta-aika (minuuteissa) painelemalla [SLEEP,]. Näytössä näkyvä tietue vaihtuu joka painalluksella: Jäljellä olevan toimintaajan muuttaminen Paina kerran [SLEEP,]. Valitse uusi toiminta-aika painelemalla [SLEEP]. Voit yhdistää uniajastimen toiston ajastimeen. Laite noudattaa ensisijaisesti uniajastinta. Älä ohjelmoi aikoja päällekkäin. Toiston ajastin Säädä ajastin kytkemään laite toimintatilaan haluamallasi hetkellä. Kytke laite toimintaan ja ajasta kello. Valmistele musiikkilähde (levy, radio, USB tai Music Portlaite). Säädä äänenvoimakkuus. 1) Valitse ajastin painelemalla [CLOCK/TIMER]. PLAY 1 > PLAY 2 > PLAY3. 2) Määritä aloitusaika 10 sekunnin kuluessa Tee se painikkeilla [qp]. 3) Vahvista painamalla [OK]. 4) Aseta lopetusaika: toista vaiheet 2-3. Ajastin toimintatilaan 5) Painele [O PLAY], kunnes näytössä on haluamasi ajastimen merkki (PLAY 1, 2 tai 3). 6) Kytke laite pois toimintatilasta painamalla [O]-virtapainiketta. Asetuksien muuttaminen Tee vaiheet [1] - [4] ja [6]. Ohjelmalähteen tai äänenvoimakkuuden vaihtaminen 1 Poista ajastinmerkki painamalla [O PLAY] kahdesti. 2 Muuta ohjelmalähdettä / äänenvoimakkuutta. 3 Tee vaiheet [5] ja [6]. Tarkasta asetukset Valitse haluamasi ajastin painelemalla [CLOCK/TIMER]. Peru ajastin Poista ajastinmerkki painamalla [O PLAY] kahdesti. Toiston ajastin lisää äänenvoimakkuuden vähitellen säätämääsi äänenvoimakkuuteen. Ajastin toimii vain, jos laite on valmiustilassa. Äänenlaadun säädöt Voit muuttaa ääntä valitsemalla taajuuskorjaimen tai säätämällä basso- tai diskanttitaajuuksia. Äänisäädöt Taajuuskorjain 1) Valitse asetus painelemalla [PRESET EQ]. Asetus vaihtuu joka painalluksella: Heavy: Korostaa rockin bassoja. Clear: Selkeyttää korkeita ääniä. Soft: Taustamusiikille Vocal: Korostaa lauluääntä Flat: Normaali toisto Basso / diskantti Korosta kuuntelumieltymyksesi mukaan matalia tai korkeita ääniä. 1) Valitse basso- [BASS] tai diskanttiäänialue [TREBLE]. Keskusyksikkö: painele [BASS/TREBLE]. BASS (Basso) > TREBLE (Diskantti) > perusnäyttö 2) Säädä äänialueen kuuluvuutta painikkeilla [Itt/tt ] tai [uu/uui]. Säätöalue: Tilaääni Tämä toiminto luo stereoäänestä kolmiulotteisen äänimaiseman. 1) Valitse [SURROUND]-painikkeella SURROUND ON tai SURROUND OFF. Jos toiminto aiheuttaa häiriöitä FM-stereolähetykseen, poista tilaäänitehoste käytöstä. Bassotehostus D.BASS 1) Valitse [D.BASS]-painiketta painelemalla ON D.BASS tai OFF D.BASS. Äänenlaadun palautus RE-MASTER [MP3] Toiminto lisää ääneen taajuuksia, jotka ovat hävinneet tallennusvaiheessa. Ääni kuulostaa enemmän alkuperäiseltä. 1) Valitse [RE-MASTER]-painiketta painelemalla ON RE- MASTER tai OFF RE-MASTER. 8

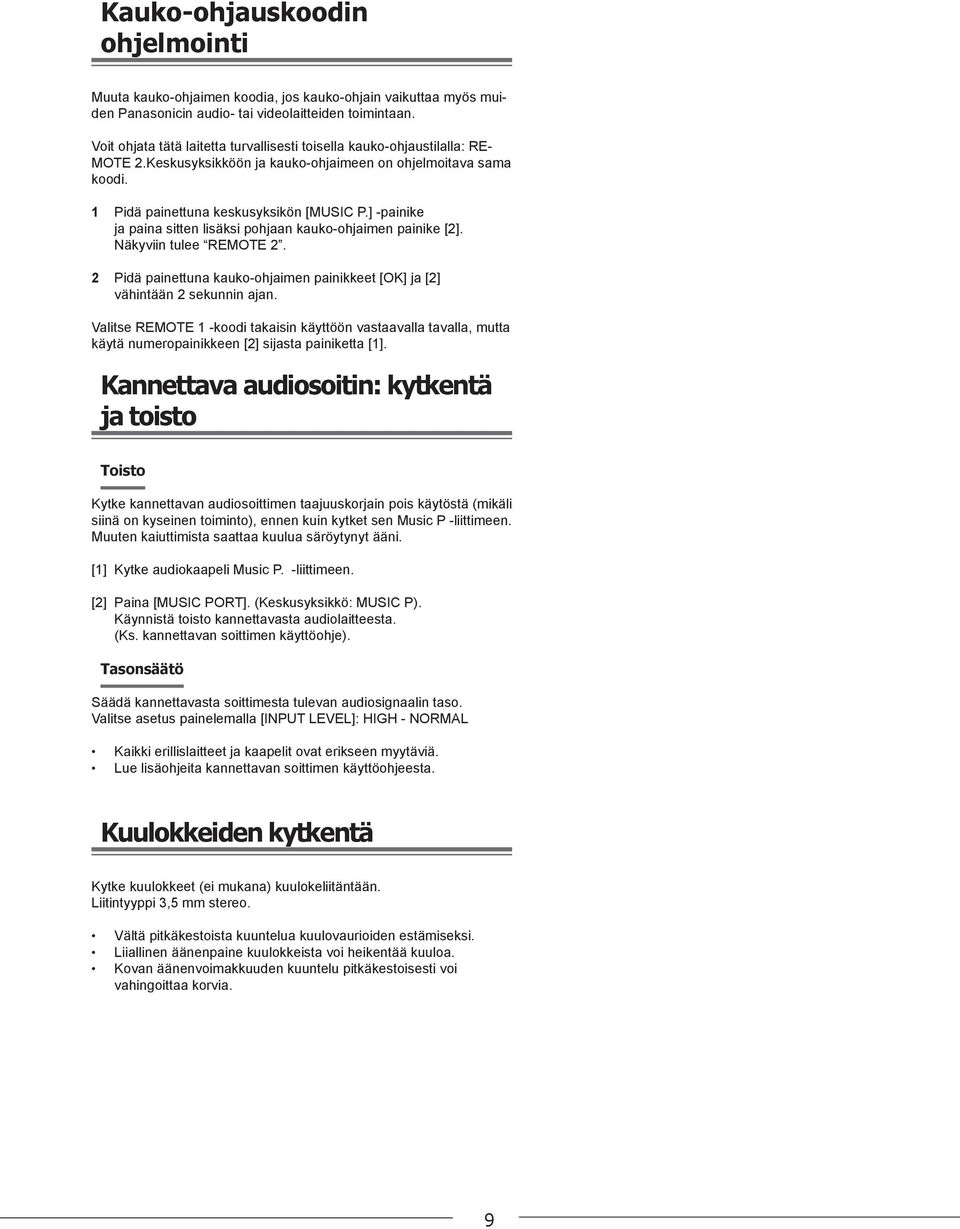

9 Kauko-ohjauskoodin ohjelmointi Muuta kauko-ohjaimen koodia, jos kauko-ohjain vaikuttaa myös muiden Panasonicin audio- tai videolaitteiden toimintaan. Voit ohjata tätä laitetta turvallisesti toisella kauko-ohjaustilalla: RE- MOTE 2.Keskusyksikköön ja kauko-ohjaimeen on ohjelmoitava sama koodi. 1 Pidä painettuna keskusyksikön [MUSIC P.] -painike ja paina sitten lisäksi pohjaan kauko-ohjaimen painike [2]. Näkyviin tulee REMOTE 2. 2 Pidä painettuna kauko-ohjaimen painikkeet [OK] ja [2] vähintään 2 sekunnin ajan. Valitse REMOTE 1 -koodi takaisin käyttöön vastaavalla tavalla, mutta käytä numeropainikkeen [2] sijasta painiketta [1]. Kannettava audiosoitin: kytkentä ja toisto Toisto Kytke kannettavan audiosoittimen taajuuskorjain pois käytöstä (mikäli siinä on kyseinen toiminto), ennen kuin kytket sen Music P -liittimeen. Muuten kaiuttimista saattaa kuulua säröytynyt ääni. [1] Kytke audiokaapeli Music P. -liittimeen. [2] Paina [MUSIC PORT]. (Keskusyksikkö: MUSIC P). Käynnistä toisto kannettavasta audiolaitteesta. (Ks. kannettavan soittimen käyttöohje). Tasonsäätö Säädä kannettavasta soittimesta tulevan audiosignaalin taso. Valitse asetus painelemalla [INPUT LEVEL]: HIGH - NORMAL Kaikki erillislaitteet ja kaapelit ovat erikseen myytäviä. Lue lisäohjeita kannettavan soittimen käyttöohjeesta. Kuulokkeiden kytkentä Kytke kuulokkeet (ei mukana) kuulokeliitäntään. Liitintyyppi 3,5 mm stereo. Vältä pitkäkestoista kuuntelua kuulovaurioiden estämiseksi. Liiallinen äänenpaine kuulokkeista voi heikentää kuuloa. Kovan äänenvoimakkuuden kuuntelu pitkäkestoisesti voi vahingoittaa korvia. 9

10 Vianmääritys Käy läpi vianmääritystaulukko, ennen kuin otat yhteyden valtuutettuun huoltoon. Ota yhteys valtuutettuun huoltoon tai laitemyyjään, ellei näistä ohjeista ole apua tai mikäli laitteen toimintahäiriöstä ei ole kuvausta tällä sivulla. Yleistä Kauko-ohjain ei toimi. Ääni on huono, tai ääntä ei kuulu. Hurinaa toiston aikana. Levy CD ei soi tai CD-näyttö näyttää väärää tietoa. Tarkista paristojen asento. Lisää äänenvoimakkuutta. Sammuta laite, selvitä syy ja korja se. Käynnistä laite uudelleen. Vika voi johtua kaiuttimien rasittamisesta liiallisella äänenvoimakkuudella tai teholla tai laitteen käytöstä liian kuumassa.. Laitteen johtojen lähellä on verkkojohto tai loistevalaisin. Siirrä laitteet ja verkkojohdot etäämmälle. Laita CD-levy oikein päin. Puhdista CD. Vaihda CD, jos levy on naarmuinen, vääristynyt tai erikoismuotoiltu. Odota 1-2 tuntia, että kondensaatiokosteus haihtuu soittimesta. Yritä sitten uudestaan. Radio Kuuluu takovaa ääntä. AM-lähetyksen aikana kuuluu matalaa hurinaa. USB Toisto ei käynnisty painamalla [>/II USB]. USB-laitetta tai sen tiedostoja ei voi toistaa. USB-ilaite toimii hitaasti. NO PLAY. Näytön viestit F61 tai F76 ERROR. ADJUST CLOCK ADJUST TIMER AUTO OFF Kytke TV pois päältä tai vie tämä laite kauemmas siitä. Vaihda AM-virittimen käyttöön asetus BP1 tai BP2. Vie antenni kauemmas muista kaapeleista ja johdoista. Irrota USB-laite ja kytke se takaisin. Vaihtoehtoisesti sammuta laite hetkeksi. USB-laitteen tyyppi tai sen sisällön formaatti ei ole yhteensopiva tähän laitteeseen. Tämän laitteen USB host -toiminto ei välttämättä toimi kaikkien USB-laitteiden kanssa. Jos USB-laitteen tallennuskapasiteetti on yli 8 gigatavua, laite ei välttämättä toimi kaikissa käyttötilanteissa. Suuren tiedostokoon, tiedostojen suuren lukumäärän tai suurikapasiteettisen USB-flashlaitteen lukemisen aloittaminen kestää tavallista kauemmin. Tarkasta sisältö. Voit toistaa vain MP3-formaatin mukaisia tiedostoja. Jos albumeita tai kansioita (audiota tai muuta) on enemmän kuin 255, osa albumien sisältämistä MP3-raidoista saattaa jäädä lukematta ja toistamatta. Siirrä tällaiset musiikkialbumit toiseen USB-laitteeseen. Vaihtoehtoisesti formatoi USB-laite, ja tallenna musiikkialbumit ennen kuin tallennat muita, muuta kuin audiota sisältäviä kansioita. Tarkista kaiutinkytkennät. Ellei se korjaa ongelmaa, ota yhteys laitemyyjään. Irrota USB-laite. Kytke tämä laite pois toimintatilasta ja takaisin toimintatilaan. Yritit käyttää väärää toimintoa. Lue ohjeet. Kello ei ole ajassa. Ajasta kello. Toiston ajastinta ei ole säädetty käyttöön. Säädä se käyttöön oikein. Laite on ollut käyttämättömänä noin 29 minuuttia, ja se sammuu noin 1 minuutin kuluttua. Paina mitä tahansa painiketta, jos haluat perua toiminnon. Muistin tyhjentäminen (perusasetusten palautus) Mikäli ilmenee seuraavaa, tyhjennä laitteen muisti alla olevien ohjeiden avulla. - Laite ei toimi, vaikka painat painikkeita. - Haluat tyhjentää muistin. Muistin tyhjentäminen 1) Irrota verkkojohto. (Odota vähintään 3 minuuttia, ennen kuin jatkat vaiheeseen 2.) 2) Paina pohjaan keskusyksikössä oleva painike [O/I] ja pidä se painettuna, kun kytket verkkojohdon takaisin tulee näyttöön. 3) Päästä irti [O/I]-painikkeesta. Kaikkiin asetuskohtiin palautuu perusasetus. Sinun on tehtävä muistia käyttävät asetukset uudestaan. 10

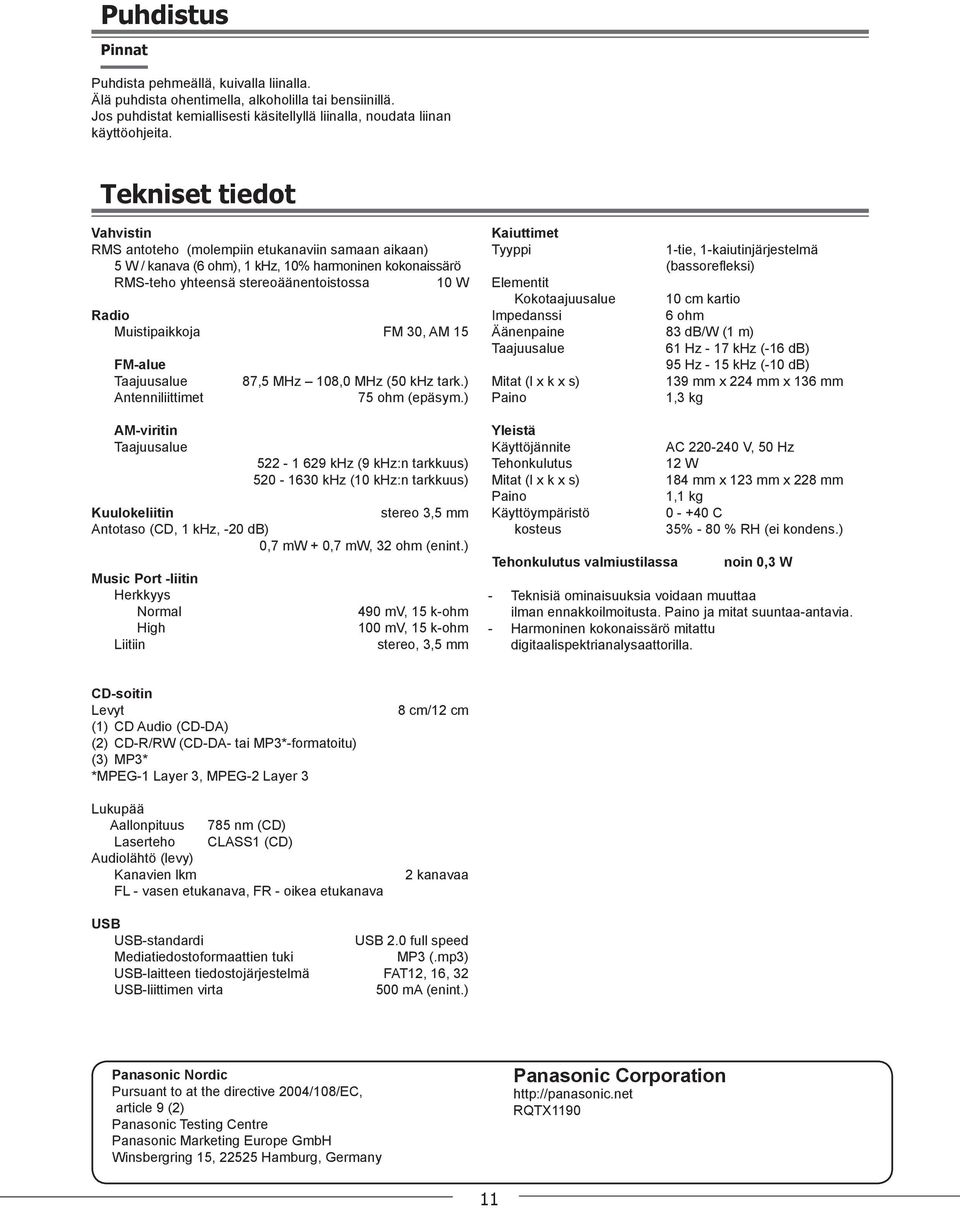

11 Puhdistus Pinnat Puhdista pehmeällä, kuivalla liinalla. Älä puhdista ohentimella, alkoholilla tai bensiinillä. Jos puhdistat kemiallisesti käsitellyllä liinalla, noudata liinan käyttöohjeita. Tekniset tiedot Vahvistin RMS antoteho (molempiin etukanaviin samaan aikaan) 5 W / kanava (6 ohm), 1 khz, 10% harmoninen kokonaissärö RMS-teho yhteensä stereoäänentoistossa 10 W Radio Muistipaikkoja FM 30, AM 15 FM-alue Taajuusalue Antenniliittimet AM-viritin Taajuusalue 87,5 MHz 108,0 MHz (50 khz tark.) 75 ohm (epäsym.) khz (9 khz:n tarkkuus) khz (10 khz:n tarkkuus) Kuulokeliitin stereo 3,5 mm Antotaso (CD, 1 khz, -20 db) 0,7 mw + 0,7 mw, 32 ohm (enint.) Music Port -liitin Herkkyys Normal High Liitiin 490 mv, 15 k-ohm 100 mv, 15 k-ohm stereo, 3,5 mm Kaiuttimet Tyyppi 1-tie, 1-kaiutinjärjestelmä (bassorefleksi) Elementit Kokotaajuusalue 10 cm kartio Impedanssi 6 ohm Äänenpaine 83 db/w (1 m) Taajuusalue 61 Hz - 17 khz (-16 db) 95 Hz - 15 khz (-10 db) Mitat (l x k x s) 139 mm x 224 mm x 136 mm Paino 1,3 kg Yleistä Käyttöjännite Tehonkulutus Mitat (l x k x s) Paino Käyttöympäristö kosteus Tehonkulutus valmiustilassa AC V, 50 Hz 12 W 184 mm x 123 mm x 228 mm 1,1 kg C 35% - 80 % RH (ei kondens.) noin 0,3 W - Teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta. Paino ja mitat suuntaa-antavia. - Harmoninen kokonaissärö mitattu digitaalispektrianalysaattorilla. CD-soitin Levyt (1) CD Audio (CD-DA) (2) CD-R/RW (CD-DA- tai MP3*-formatoitu) (3) MP3* *MPEG-1 Layer 3, MPEG-2 Layer 3 Lukupää Aallonpituus 785 nm (CD) Laserteho CLASS1 (CD) Audiolähtö (levy) Kanavien lkm FL - vasen etukanava, FR - oikea etukanava 8 cm/12 cm 2 kanavaa USB USB-standardi USB 2.0 full speed Mediatiedostoformaattien tuki MP3 (.mp3) USB-laitteen tiedostojärjestelmä FAT12, 16, 32 USB-liittimen virta 500 ma (enint.) Panasonic Nordic Pursuant to at the directive 2004/108/EC, article 9 (2) Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, Hamburg, Germany Panasonic Corporation RQTX
