Käyttöopas CD-stereosarja M-SC-PM-500

Transkriptio

1 Käyttöopas CD-stereosarja M-SC-PM-500 Panasonic Nordic Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin tuotetietoihin. Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista. Lue käyttöohje kokonaan ennen kytkentöjä ja käyttöä. Säilytä ohje. Käyttöohjeen kuvat ovat viitteellisiä. Myynnissä olevat laitteet saattavat olla erilaisia. 1

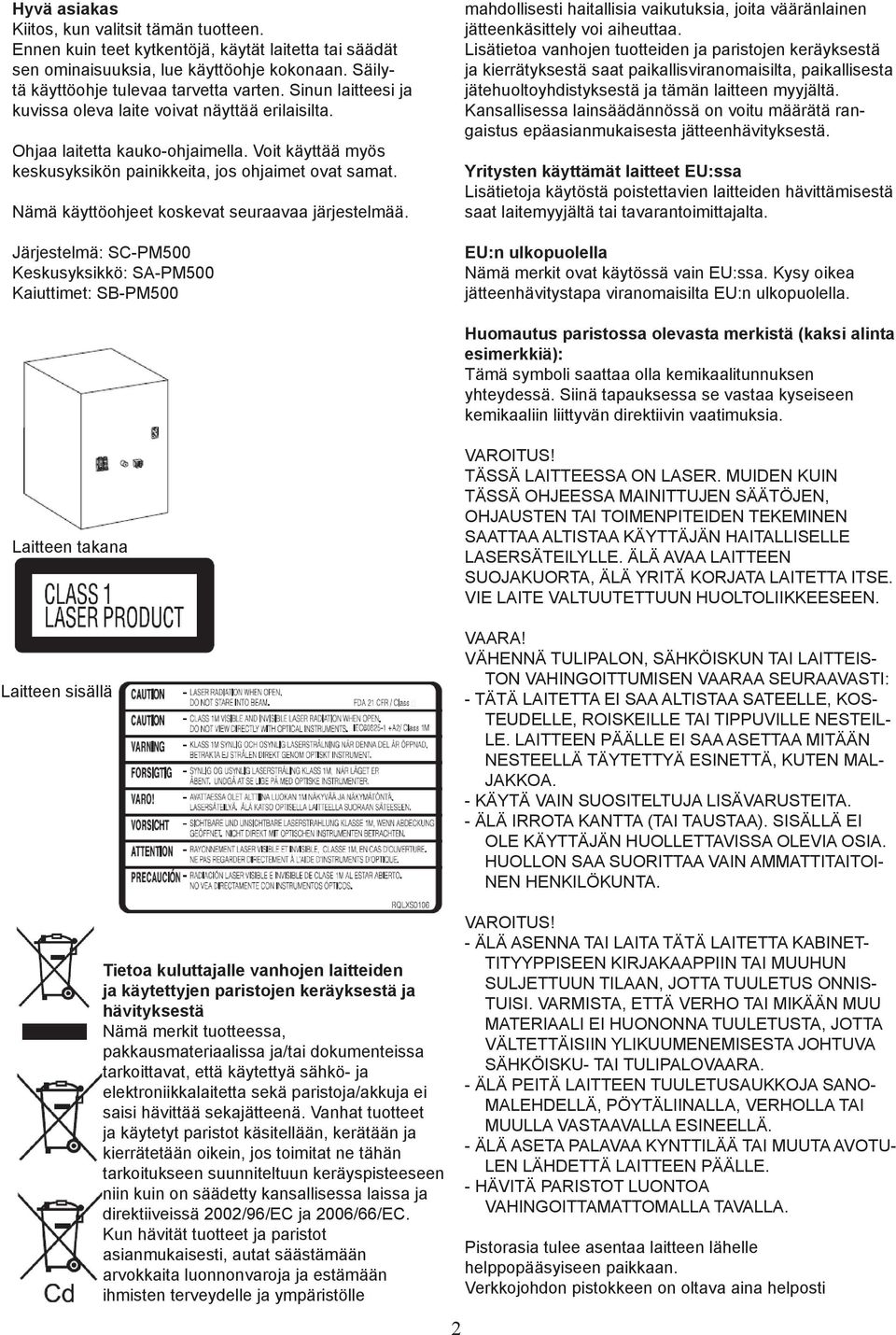

2 Hyvä asiakas Kiitos, kun valitsit tämän tuotteen. Ennen kuin teet kytkentöjä, käytät laitetta tai säädät sen ominaisuuksia, lue käyttöohje kokonaan. Säilytä käyttöohje tulevaa tarvetta varten. Sinun laitteesi ja kuvissa oleva laite voivat näyttää erilaisilta. Ohjaa laitetta kauko-ohjaimella. Voit käyttää myös keskusyksikön painikkeita, jos ohjaimet ovat samat. Nämä käyttöohjeet koskevat seuraavaa järjestelmää. Järjestelmä: SC-PM500 Keskusyksikkö: SA-PM500 Kaiuttimet: SB-PM500 mahdollisesti haitallisia vaikutuksia, joita vääränlainen jätteenkäsit tely voi aiheuttaa. Lisätietoa vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä saat paikal lisviranomaisilta, paikallisesta jätehuoltoyhdistyksestä ja tämän laitteen myyjältä. Kansallisessa lainsäädännössä on voitu määrätä rangaistus epäasianmukaisesta jätteenhävityksestä. Yritysten käyttämät laitteet EU:ssa Lisätietoja käytöstä poistettavien laitteiden hävittämi sestä saat laitemyyjältä tai tavarantoimittajalta. EU:n ulkopuolella Nämä merkit ovat käytössä vain EU:ssa. Kysy oikea jätteenhä vitystapa viranomaisilta EU:n ulkopuolella. Huomautus paristossa olevasta merkistä (kaksi alinta esimerkkiä): Tämä symboli saattaa olla kemikaalitunnuksen yhteydessä. Siinä tapauksessa se vastaa kyseiseen kemikaaliin liittyvän direktiivin vaatimuksia. Laitteen takana Laitteen sisällä VAROITUS! TÄSSÄ LAITTEESSA ON LASER. MUIDEN KUIN TÄSSÄ OHJEESSA MAINITTUJEN SÄÄTÖJEN, OHJAUSTEN TAI TOIMENPITEIDEN TEKEMINEN SAATTAA ALTISTAA KÄYTTÄJÄN HAITALLISELLE LASERSÄTEILYLLE. ÄLÄ AVAA LAITTEEN SUOJAKUORTA, ÄLÄ YRITÄ KORJATA LAITETTA ITSE. VIE LAITE VALTUUTETTUUN HUOLTOLIIKKEESEEN. VAARA! VÄHENNÄ TULIPALON, SÄHKÖISKUN TAI LAITTEIS- TON VAHINGOITTUMISEN VAARAA SEURAAVASTI: - TÄTÄ LAITETTA EI SAA ALTISTAA SATEELLE, KOS- TEUDELLE, ROISKEILLE TAI TIPPUVILLE NESTEIL- LE. LAITTEEN PÄÄLLE EI SAA ASETTAA MITÄÄN NESTEELLÄ TÄYTETTYÄ ESINETTÄ, KUTEN MAL- JAKKOA. - KÄYTÄ VAIN SUOSITELTUJA LISÄVARUSTEITA. - ÄLÄ IRROTA KANTTA (TAI TAUSTAA). SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVISSA OLEVIA OSIA. HUOLLON SAA SUORITTAA VAIN AMMATTITAITOI- NEN HENKILÖKUN TA. Tietoa kuluttajalle vanhojen laitteiden ja käytetty jen paristojen keräyksestä ja hävityksestä Nämä merkit tuotteessa, pakkausmateriaalissa ja/tai dokumenteissa tarkoittavat, että käytettyä sähkö- ja elektroniikkalaitetta sekä paristoja/akkuja ei saisi hävittää sekajätteenä. Vanhat tuotteet ja käytetyt paristot käsitellään, kerätään ja kierrätetään oikein, jos toimitat ne tähän tarkoitukseen suunniteltuun keräyspisteeseen niin kuin on säädetty kansallisessa laissa ja direktiiveissä 2002/96/EC ja 2006/66/EC. Kun hävität tuotteet ja paristot asianmukaisesti, autat säästämään arvokkaita luonnonvaroja ja estämään ihmisten terveydelle ja ympäristölle 2 VAROITUS! - ÄLÄ ASENNA TAI LAITA TÄTÄ LAITETTA KABINET- TITYYPPISEEN KIRJAKAAPPIIN TAI MUUHUN SULJETTUUN TILAAN, JOTTA TUULETUS ONNIS- TUISI. VARMISTA, ETTÄ VERHO TAI MIKÄÄN MUU MATERIAA LI EI HUONONNA TUULETUSTA, JOTTA VÄLTETTÄISIIN YLIKUUMENEMISESTA JOHTUVA SÄHKÖISKU- TAI TULIPALOVAARA. - ÄLÄ PEITÄ LAITTEEN TUULETUSAUKKOJA SANO- MALEHDELLÄ, PÖYTÄLIINALLA, VERHOLLA TAI MUULLA VASTAAVALLA ESINEELLÄ. - ÄLÄ ASETA PALAVAA KYNTTILÄÄ TAI MUUTA AVOTU- LEN LÄHDETTÄ LAITTEEN PÄÄLLE. - HÄVITÄ PARISTOT LUONTOA VAHINGOITTAMATTOMAL LA TAVALLA. Pistorasia tulee asentaa laitteen lähelle helppopääsyiseen paikkaan. Verkkojohdon pistokkeen on oltava aina helposti

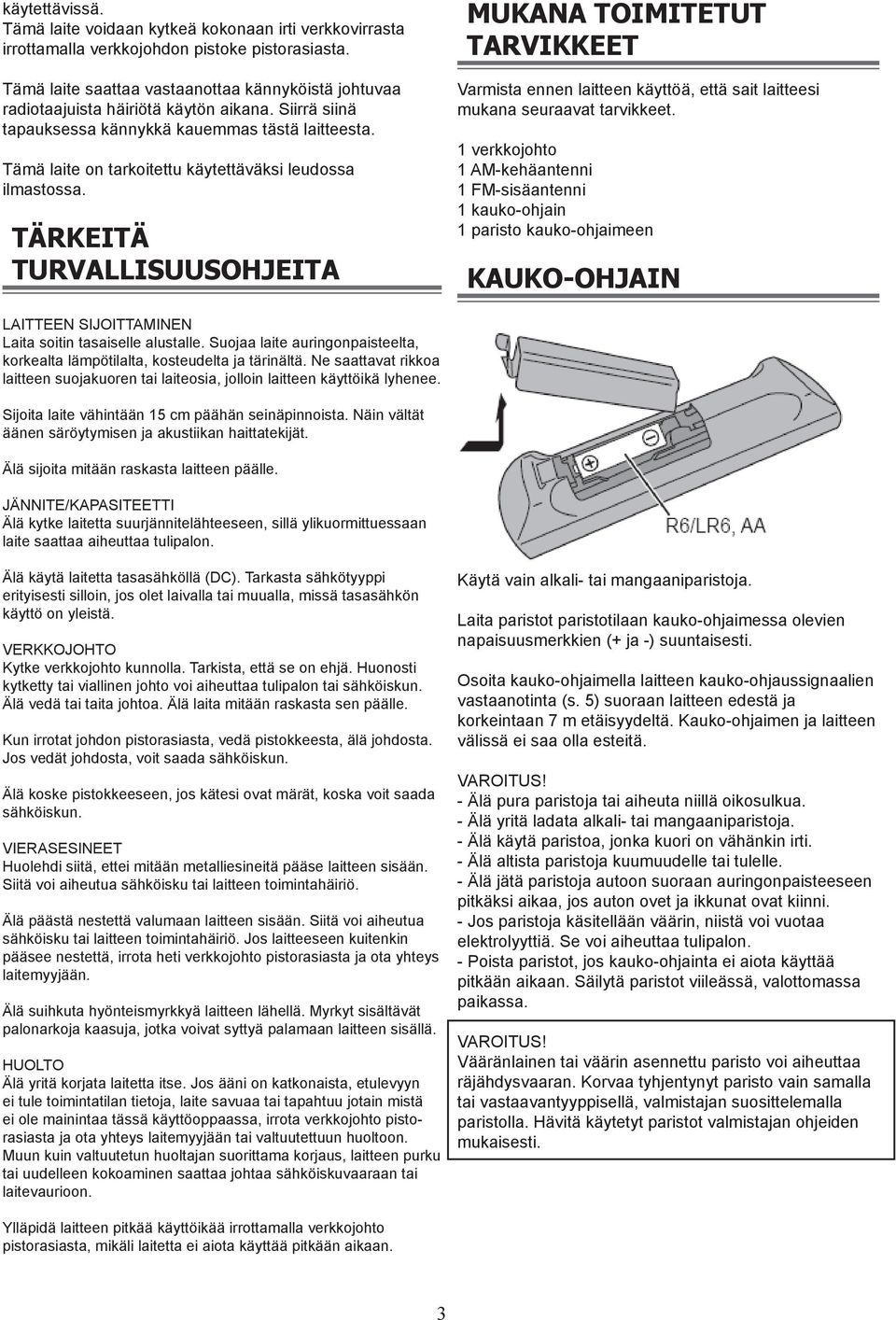

3 käytettävissä. Tämä laite voidaan kytkeä kokonaan irti verkkovirrasta irrotta malla verkkojohdon pistoke pistorasiasta. Tämä laite saattaa vastaanottaa kännyköistä johtuvaa radiotaajuista häiriötä käytön aikana. Siirrä siinä tapauksessa kännykkä kauemmas tästä laitteesta. Tämä laite on tarkoitettu käytettäväksi leudossa ilmastossa. TÄRKEITÄ TURVALLISUUSOHJEITA MUKANA TOIMITETUT TARVIKKEET Varmista ennen laitteen käyttöä, että sait laitteesi mukana seuraavat tarvikkeet. 1 verkkojohto 1 AM-kehäantenni 1 FM-sisäantenni 1 kauko-ohjain 1 paristo kauko-ohjaimeen KAUKO-OHJAIN LAITTEEN SIJOITTAMINEN Laita soitin tasaiselle alustalle. Suojaa laite auringonpaisteelta, korkealta lämpötilalta, kosteudelta ja tärinältä. Ne saattavat rikkoa laitteen suojakuoren tai laiteosia, jolloin laitteen käyttö ikä lyhenee. Sijoita laite vähintään 15 cm päähän seinäpinnoista. Näin vältät äänen säröytymisen ja akustiikan haittatekijät. Älä sijoita mitään raskasta laitteen päälle. JÄNNITE/KAPASITEETTI Älä kytke laitetta suurjännitelähteeseen, sillä ylikuormittu essaan laite saattaa aiheuttaa tulipalon. Älä käytä laitetta tasasähköllä (DC). Tarkasta sähkötyyppi erityisesti silloin, jos olet laivalla tai muualla, missä tasasähkön käyttö on yleistä. VERKKOJOHTO Kytke verkkojohto kunnolla. Tarkista, että se on ehjä. Huo nosti kytketty tai viallinen johto voi aiheuttaa tulipalon tai sähköiskun. Älä vedä tai taita johtoa. Älä laita mitään raskasta sen päälle. Kun irrotat johdon pistorasiasta, vedä pistokkeesta, älä johdosta. Jos vedät johdosta, voit saada sähköiskun. Älä koske pistokkeeseen, jos kätesi ovat märät, koska voit saada sähkö iskun. VIERASESINEET Huolehdi siitä, ettei mitään metalliesineitä pääse laitteen sisään. Siitä voi aiheutua sähköisku tai laitteen toimintahäi riö. Älä päästä nestettä valumaan laitteen sisään. Siitä voi aiheutua sähköisku tai laitteen toimintahäiriö. Jos laitteeseen kuitenkin pääsee nestettä, irrota heti verkkojohto pistorasias ta ja ota yhteys laitemyyjään. Älä suihkuta hyönteismyrkkyä laitteen lähellä. Myrkyt sisältävät palonarkoja kaasuja, jotka voivat syttyä palamaan laitteen sisällä. HUOLTO Älä yritä korjata laitetta itse. Jos ääni on katkonaista, etulevyyn ei tule toimintatilan tietoja, laite savuaa tai tapahtuu jotain mistä ei ole mainintaa tässä käyttöoppaassa, irrota verkkojohto pistorasiasta ja ota yhteys laitemyyjään tai valtuutettuun huoltoon. Muun kuin valtuutetun huoltajan suorittama korjaus, laitteen purku tai uudelleen kokoaminen saattaa johtaa sähköiskuvaa raan tai laitevaurioon. Käytä vain alkali- tai mangaaniparistoja. Laita paristot paristotilaan kauko-ohjaimessa olevien napaisuusmerkkien (+ ja -) suuntaisesti. Osoita kauko-ohjaimella laitteen kauko-ohjaussignaalien vastaanotinta (s. 5) suoraan laitteen edestä ja korkeintaan 7 m etäisyydeltä. Kauko-ohjaimen ja laitteen välissä ei saa olla esteitä. VAROITUS! - Älä pura paristoja tai aiheuta niillä oikosulkua. - Älä yritä ladata alkali- tai mangaaniparistoja. - Älä käytä paristoa, jonka kuori on vähänkin irti. - Älä altista paristoja kuumuudelle tai tulelle. - Älä jätä paristoja autoon suoraan auringonpaisteeseen pitkäksi aikaa, jos auton ovet ja ikkunat ovat kiinni. - Jos paristoja käsitellään väärin, niistä voi vuotaa elektrolyyttiä. Se voi aiheuttaa tulipalon. - Poista paristot, jos kauko-ohjainta ei aiota käyttää pitkään aikaan. Säilytä paristot viileässä, valottomassa paikassa. VAROITUS! Vääränlainen tai väärin asennettu paristo voi aiheuttaa räjähdysvaaran. Korvaa tyhjentynyt paristo vain samalla tai vastaavantyyppisellä, valmistajan suosittelemalla paristolla. Hävitä käytetyt paristot valmistajan ohjeiden mukaisesti. Ylläpidä laitteen pitkää käyttöikää irrottamalla verkkojohto pistorasiasta, mikäli laitetta ei aiota käyttää pitkään aikaan. 3

4 KAIUTTIMIEN SIJOITTAMINEN KYTKENNÄT Virran säästäminen Laitteen virrankulutus on valmiustilassa n. 0,2 W. Jos et aio käyttää laitetta, irrota virtajohto pistorasiasta. Kun irrotat virtajohdon pistorasiasta, jotkin asetukset pyyhkiytyvät laitteen muistista. Tee asetukset uudelleen. Vasen ja oikea kaiutin ovat samanlaiset. Käytä vain mukana toimitettuja kaiuttimia. Äänentoisto on paras mahdollinen, kun käytät tämän laitteen kanssa sen omia kaiuttimia. Jos käytät muita kaiuttimia, laite voi vahingoittua, ja äänenlaatu heikentyä. - Pidä kaiuttimet yli 10 mm päässä keskusyksiköstä. Näin ilma pääsee kiertämään riittävästi. - Laita kaiuttimet tasaiselle, tukevalle pinnalle. - Nämä kaiuttimet eivät ole magneettisuojatut. Älä laita niitä television, tietokoneen tai muiden magnetismille herkkien laitteiden lähelle. - Jos toistat ääntä laitteen kaiuttimista suurella äänenvoimakkuudella pitkiä aikoja, laite voi vahingoittua ja sen käyttöikä lyhentyä. - Vältä vauriot vaimentamalla äänenvoimakkuus silloin, - kun laite toistaa säröytynyttä ääntä tai - kun haluat säätää äänen laatua. - Älä koske kaiutinelementteihin irrottaessasi kaiutinverkkoja. Muuten kaiuttimet voivat vahingoittua. VAROITUS! - Käytä kaiuttimia vain suositellun järjestelmän kanssa. Muuten vahvistin ja kaiuttimet voivat vahingoittua tai aiheuttaa tulipalon. Jos laitteet vaurioituvat tai niiden suorituskyky muuttuu äkillisesti, ota yhteyttä valtuutettuun huoltoliikkeeseen. - Noudata tässä ohjeessa kuvattuja kaiuttimien kytkentäohjeita. Musta 1 Kytke kaiuttimet. Punainen Älä kytke kaiutinkaapeleiden napaisuutta ristiin (oikosulkuun) tai käänteisesti. Muuten kaiuttimet voivat vahingoittua. 2 Kytke FM-sisäantenni. Sijoita antenni paikkaan, joka antaa parhaan kuuluvuuden. 3 Kytke AM-kehäantenni. Pistorasiaan 4 Kytke virtajohto. Käytä mukana toimitettua virtajohtoa vain tämän laitteen kanssa. Älä käytä muiden laitteiden virtajohtoja. 4

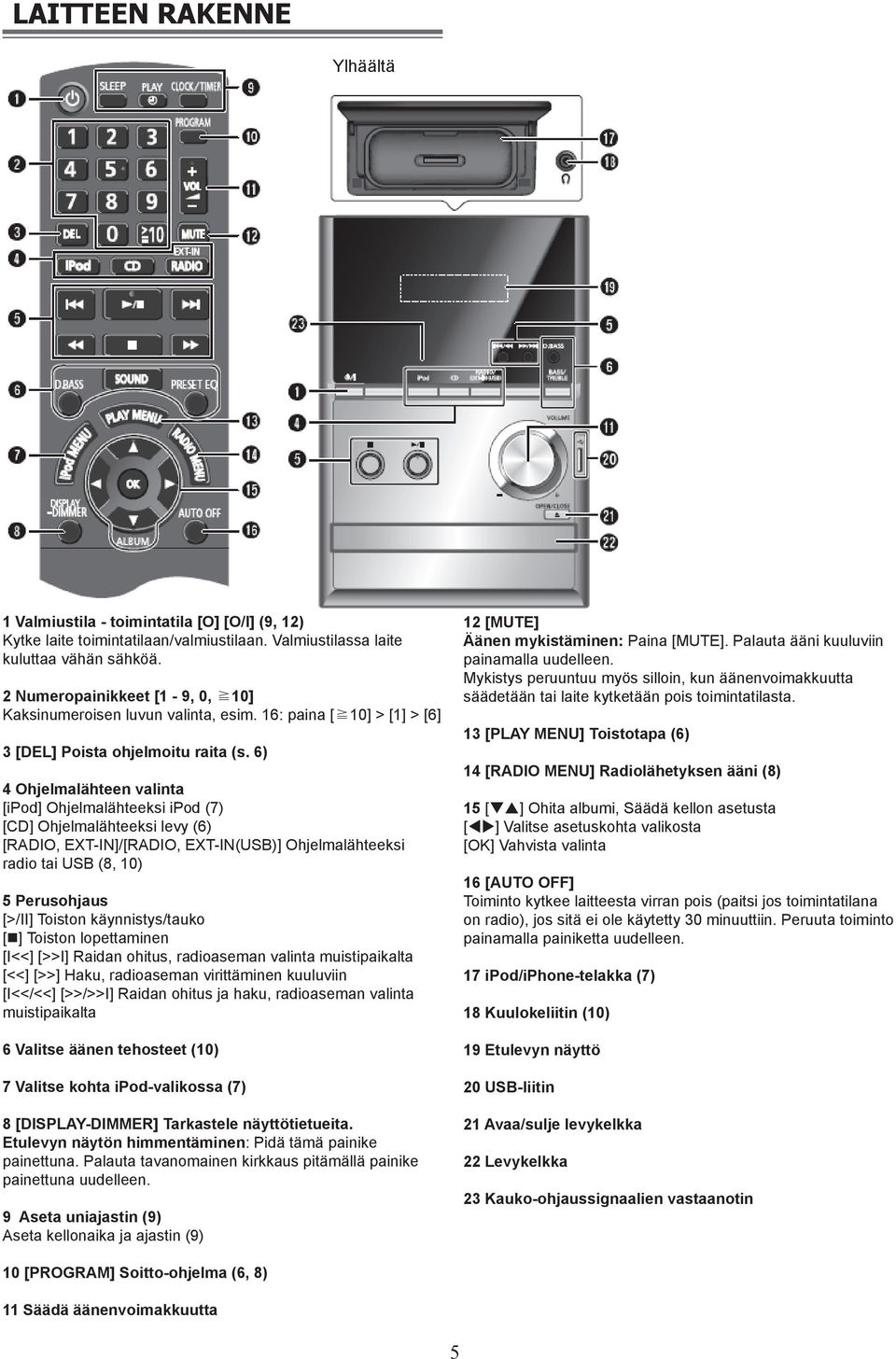

5 LAITTEEN RAKENNE Ylhäältä 1 Valmiustila - toimintatila [O] [O/I] (9, 12) Kytke laite toimintatilaan/valmiustilaan. Valmiustilassa laite kuluttaa vähän sähköä. 2 Numeropainikkeet [1-9, 0, 10] Kaksinumeroisen luvun valinta, esim. 16: paina [ 10] > [1] > [6] 3 [DEL] Poista ohjelmoitu raita (s. 6) 4 Ohjelmalähteen valinta [ipod] Ohjelmalähteeksi ipod (7) [CD] Ohjelmalähteeksi levy (6) [RADIO, EXT-IN]/[RADIO, EXT-IN(USB)] Ohjelmalähteeksi radio tai USB (8, 10) 5 Perusohjaus [>/II] Toiston käynnistys/tauko [ ] Toiston lopettaminen [I<<] [>>I] Raidan ohitus, radioaseman valinta muistipaikalta [<<] [>>] Haku, radioaseman virittäminen kuuluviin [I<</<<] [>>/>>I] Raidan ohitus ja haku, radioaseman valinta muistipaikalta 6 Valitse äänen tehosteet (10) 7 Valitse kohta ipod-valikossa (7) 8 [DISPLAY-DIMMER] Tarkastele näyttötietueita. Etulevyn näytön himmentäminen: Pidä tämä painike painettuna. Palauta tavanomainen kirkkaus pitämällä painike painettuna uudelleen. 9 Aseta uniajastin (9) Aseta kellonaika ja ajastin (9) 12 [MUTE] Äänen mykistäminen: Paina [MUTE]. Palauta ääni kuuluviin painamalla uudelleen. Mykistys peruuntuu myös silloin, kun äänenvoimakkuutta säädetään tai laite kytketään pois toimintatilasta. 13 [PLAY MENU] Toistotapa (6) 14 [RADIO MENU] Radiolähetyksen ääni (8) 15 [qp] Ohita albumi, Säädä kellon asetusta [tu] Valitse asetuskohta valikosta [OK] Vahvista valinta 16 [AUTO OFF] Toiminto kytkee laitteesta virran pois (paitsi jos toimintatilana on radio), jos sitä ei ole käytetty 30 minuuttiin. Peruuta toiminto painamalla painiketta uudelleen. 17 ipod/iphone-telakka (7) 18 Kuulokeliitin (10) 19 Etulevyn näyttö 20 USB-liitin 21 Avaa/sulje levykelkka 22 Levykelkka 23 Kauko-ohjaussignaalien vastaanotin 10 [PROGRAM] Soitto-ohjelma (6, 8) 11 Säädä äänenvoimakkuutta 5

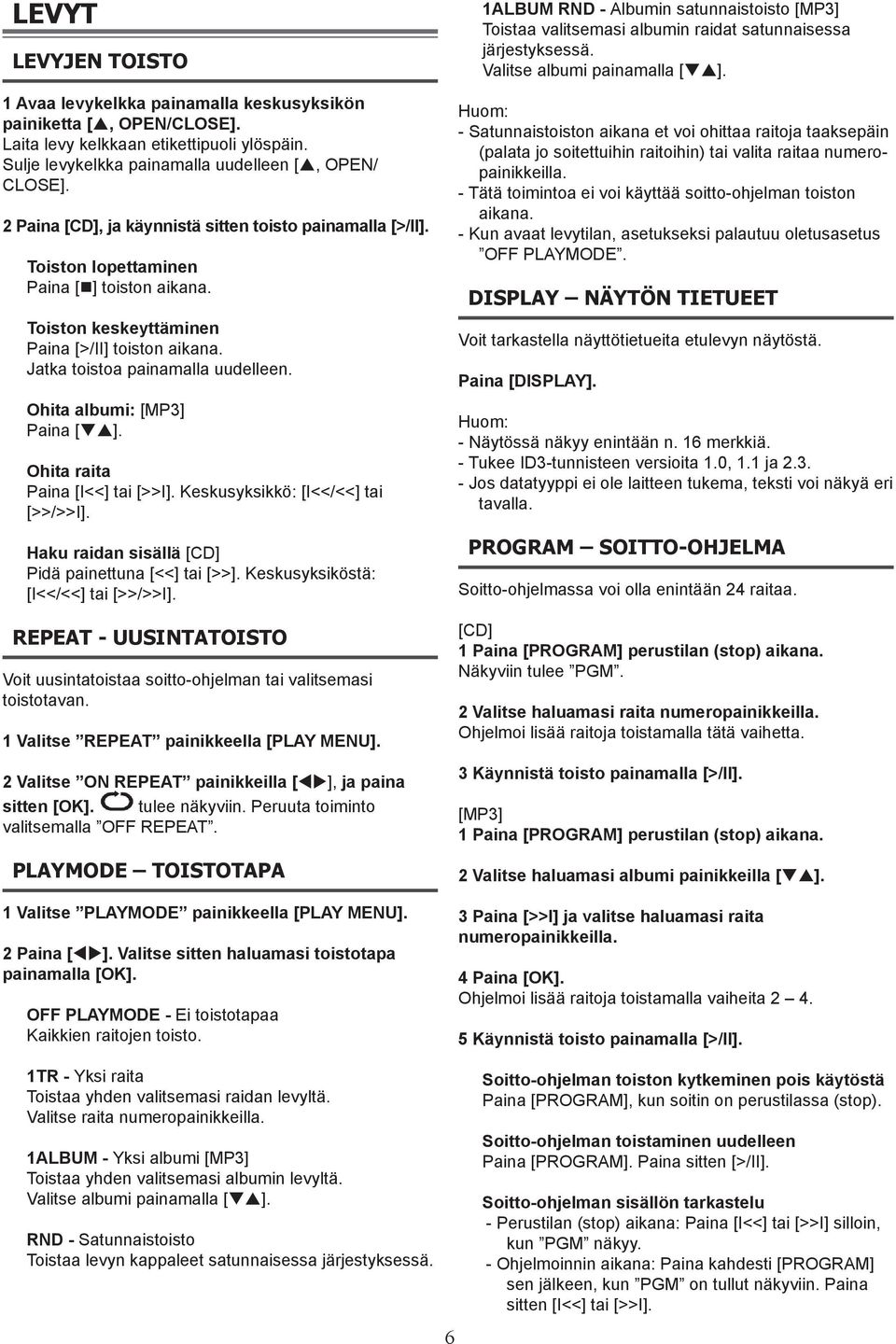

6 LEVYT LEVYJEN TOISTO 1 Avaa levykelkka painamalla keskusyksikön painiketta [p, OPEN/CLOSE]. Laita levy kelkkaan etikettipuoli ylöspäin. Sulje levykelkka painamalla uudelleen [p, OPEN/ CLOSE]. 2 Paina [CD], ja käynnistä sitten toisto painamalla [>/II]. Toiston lopettaminen Paina [ ] toiston aikana. Toiston keskeyttäminen Paina [>/II] toiston aikana. Jatka toistoa painamalla uudelleen. Ohita albumi: [MP3] Paina [qp]. Ohita raita Paina [I<<] tai [>>I]. Keskusyksikkö: [I<</<<] tai [>>/>>I]. Haku raidan sisällä [CD] Pidä painettuna [<<] tai [>>]. Keskusyksiköstä: [I<</<<] tai [>>/>>I]. REPEAT - UUSINTATOISTO Voit uusintatoistaa soitto-ohjelman tai valitsemasi toistotavan. 1 Valitse REPEAT painikkeella [PLAY MENU]. 2 Valitse ON REPEAT painikkeilla [tu], ja paina sitten [OK]. tulee näkyviin. Peruuta toiminto valitsemalla OFF REPEAT. PLAYMODE TOISTOTAPA 1 Valitse PLAYMODE painikkeella [PLAY MENU]. 2 Paina [tu]. Valitse sitten haluamasi toistotapa painamalla [OK]. OFF PLAYMODE - Ei toistotapaa Kaikkien raitojen toisto. 1ALBUM RND - Albumin satunnaistoisto [MP3] Toistaa valitsemasi albumin raidat satunnaisessa järjestyksessä. Valitse albumi painamalla [qp]. - Satunnaistoiston aikana et voi ohittaa raitoja taaksepäin (palata jo soitettuihin raitoihin) tai valita raitaa numeropainikkeilla. - Tätä toimintoa ei voi käyttää soitto-ohjelman toiston aikana. - Kun avaat levytilan, asetukseksi palautuu oletusasetus OFF PLAYMODE. DISPLAY NÄYTÖN TIETUEET Voit tarkastella näyttötietueita etulevyn näytöstä. Paina [DISPLAY]. - Näytössä näkyy enintään n. 16 merkkiä. - Tukee ID3-tunnisteen versioita 1.0, 1.1 ja Jos datatyyppi ei ole laitteen tukema, teksti voi näkyä eri tavalla. PROGRAM SOITTO-OHJELMA Soitto-ohjelmassa voi olla enintään 24 raitaa. [CD] 1 Paina [PROGRAM] perustilan (stop) aikana. Näkyviin tulee PGM. 2 Valitse haluamasi raita numeropainikkeilla. Ohjelmoi lisää raitoja toistamalla tätä vaihetta. 3 Käynnistä toisto painamalla [>/II]. [MP3] 1 Paina [PROGRAM] perustilan (stop) aikana. 2 Valitse haluamasi albumi painikkeilla [qp]. 3 Paina [>>I] ja valitse haluamasi raita numeropainikkeilla. 4 Paina [OK]. Ohjelmoi lisää raitoja toistamalla vaiheita Käynnistä toisto painamalla [>/II]. 1TR - Yksi raita Toistaa yhden valitsemasi raidan levyltä. Valitse raita numeropainikkeilla. 1ALBUM - Yksi albumi [MP3] Toistaa yhden valitsemasi albumin levyltä. Valitse albumi painamalla [qp]. RND - Satunnaistoisto Toistaa levyn kappaleet satunnaisessa järjestyksessä. 6 Soitto-ohjelman toiston kytkeminen pois käytöstä Paina [PROGRAM], kun soitin on perustilassa (stop). Soitto-ohjelman toistaminen uudelleen Paina [PROGRAM]. Paina sitten [>/II]. Soitto-ohjelman sisällön tarkastelu - Perustilan (stop) aikana: Paina [I<<] tai [>>I] silloin, kun PGM näkyy. - Ohjelmoinnin aikana: Paina kahdesti [PROGRAM] sen jälkeen, kun PGM on tullut näkyviin. Paina sitten [I<<] tai [>>I].

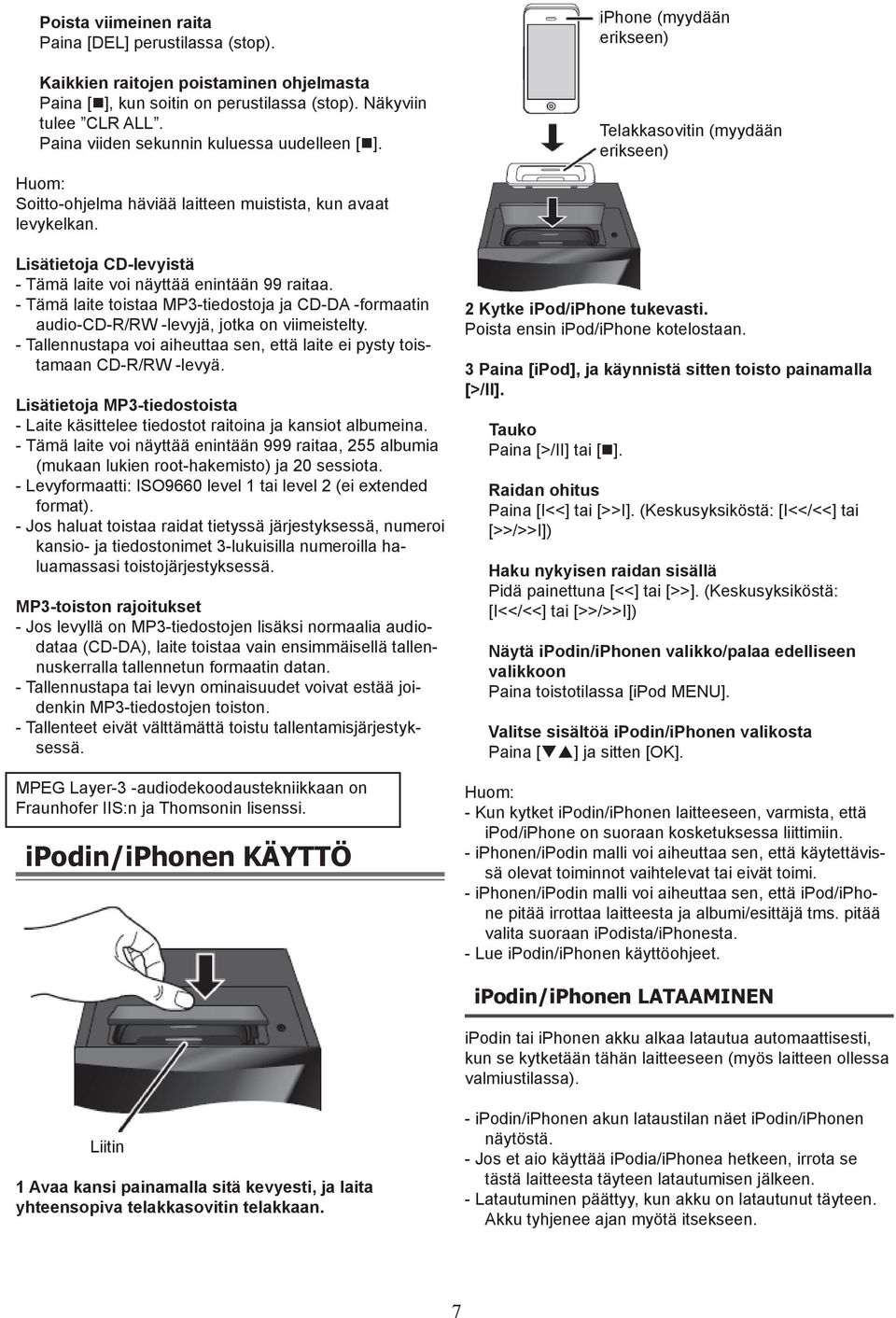

7 Poista viimeinen raita Paina [DEL] perustilassa (stop). Kaikkien raitojen poistaminen ohjelmasta Paina [ ], kun soitin on perustilassa (stop). Näkyviin tulee CLR ALL. Paina viiden sekunnin kuluessa uudelleen [ ]. iphone (myydään erikseen) Telakkasovitin (myydään erikseen) Soitto-ohjelma häviää laitteen muistista, kun avaat levykelkan. Lisätietoja CD-levyistä - Tämä laite voi näyttää enintään 99 raitaa. - Tämä laite toistaa MP3-tiedostoja ja CD-DA -formaatin audio-cd-r/rw -levyjä, jotka on viimeistelty. - Tallennustapa voi aiheuttaa sen, että laite ei pysty toistamaan CD-R/RW -levyä. Lisätietoja MP3-tiedostoista - Laite käsittelee tiedostot raitoina ja kansiot albumeina. - Tämä laite voi näyttää enintään 999 raitaa, 255 albumia (mukaan lukien root-hakemisto) ja 20 sessiota. - Levyformaatti: ISO9660 level 1 tai level 2 (ei extended format). - Jos haluat toistaa raidat tietyssä järjestyksessä, numeroi kansio- ja tiedostonimet 3-lukuisilla numeroilla haluamassasi toistojärjestyksessä. MP3-toiston rajoitukset - Jos levyllä on MP3-tiedostojen lisäksi normaalia audiodataa (CD-DA), laite toistaa vain ensimmäisellä tallennuskerralla tallennetun formaatin datan. - Tallennustapa tai levyn ominaisuudet voivat estää joidenkin MP3-tiedostojen toiston. - Tallenteet eivät välttämättä toistu tallentamisjärjestyksessä. MPEG Layer-3 -audiodekoodaustekniikkaan on Fraunhofer IIS:n ja Thomsonin lisenssi. ipodin/iphonen KÄYTTÖ 2 Kytke ipod/iphone tukevasti. Poista ensin ipod/iphone kotelostaan. 3 Paina [ipod], ja käynnistä sitten toisto painamalla [>/II]. Tauko Paina [>/II] tai [ ]. Raidan ohitus Paina [I<<] tai [>>I]. (Keskusyksiköstä: [I<</<<] tai [>>/>>I]) Haku nykyisen raidan sisällä Pidä painettuna [<<] tai [>>]. (Keskusyksiköstä: [I<</<<] tai [>>/>>I]) Näytä ipodin/iphonen valikko/palaa edelliseen valikkoon Paina toistotilassa [ipod MENU]. Valitse sisältöä ipodin/iphonen valikosta Paina [qp] ja sitten [OK]. - Kun kytket ipodin/iphonen laitteeseen, varmista, että ipod/iphone on suoraan kosketuksessa liittimiin. - iphonen/ipodin malli voi aiheuttaa sen, että käytettävissä olevat toiminnot vaihtelevat tai eivät toimi. - iphonen/ipodin malli voi aiheuttaa sen, että ipod/iphone pitää irrottaa laitteesta ja albumi/esittäjä tms. pitää valita suoraan ipodista/iphonesta. - Lue ipodin/iphonen käyttöohjeet. ipodin/iphonen LATAAMINEN ipodin tai iphonen akku alkaa latautua automaattisesti, kun se kytketään tähän laitteeseen (myös laitteen ollessa valmiustilassa). Liitin 1 Avaa kansi painamalla sitä kevyesti, ja laita yhteensopiva telakkasovitin telakkaan. - ipodin/iphonen akun lataustilan näet ipodin/iphonen näytöstä. - Jos et aio käyttää ipodia/iphonea hetkeen, irrota se tästä laitteesta täyteen latautumisen jälkeen. - Latautuminen päättyy, kun akku on latautunut täyteen. Akku tyhjenee ajan myötä itsekseen. 7

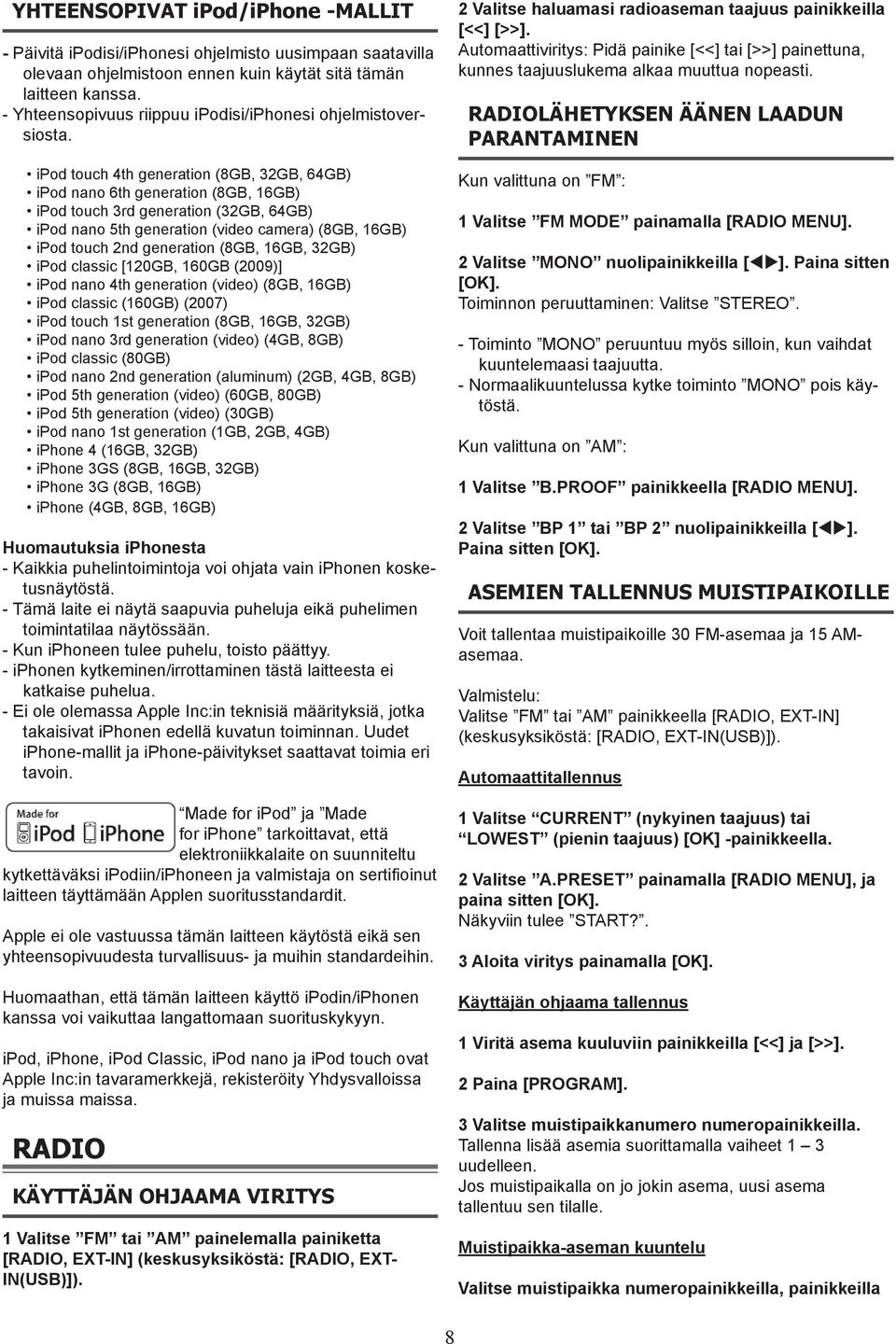

8 YHTEENSOPIVAT ipod/iphone -MALLIT - Päivitä ipodisi/iphonesi ohjelmisto uusimpaan saatavilla olevaan ohjelmistoon ennen kuin käytät sitä tämän laitteen kanssa. - Yhteensopivuus riippuu ipodisi/iphonesi ohjelmistoversiosta. ipod touch 4th generation (8GB, 32GB, 64GB) ipod nano 6th generation (8GB, 16GB) ipod touch 3rd generation (32GB, 64GB) ipod nano 5th generation (video camera) (8GB, 16GB) ipod touch 2nd generation (8GB, 16GB, 32GB) ipod classic [120GB, 160GB (2009)] ipod nano 4th generation (video) (8GB, 16GB) ipod classic (160GB) (2007) ipod touch 1st generation (8GB, 16GB, 32GB) ipod nano 3rd generation (video) (4GB, 8GB) ipod classic (80GB) ipod nano 2nd generation (aluminum) (2GB, 4GB, 8GB) ipod 5th generation (video) (60GB, 80GB) ipod 5th generation (video) (30GB) ipod nano 1st generation (1GB, 2GB, 4GB) iphone 4 (16GB, 32GB) iphone 3GS (8GB, 16GB, 32GB) iphone 3G (8GB, 16GB) iphone (4GB, 8GB, 16GB) Huomautuksia iphonesta - Kaikkia puhelintoimintoja voi ohjata vain iphonen kosketusnäytöstä. - Tämä laite ei näytä saapuvia puheluja eikä puhelimen toimintatilaa näytössään. - Kun iphoneen tulee puhelu, toisto päättyy. - iphonen kytkeminen/irrottaminen tästä laitteesta ei katkaise puhelua. - Ei ole olemassa Apple Inc:in teknisiä määrityksiä, jotka takaisivat iphonen edellä kuvatun toiminnan. Uudet iphone-mallit ja iphone-päivitykset saattavat toimia eri tavoin. Made for ipod ja Made for iphone tarkoittavat, että elektroniikkalaite on suunniteltu kytkettäväksi ipodiin/iphoneen ja valmistaja on sertifioinut laitteen täyttämään Applen suoritusstandardit. Apple ei ole vastuussa tämän laitteen käytöstä eikä sen yhteensopivuudesta turvallisuus- ja muihin standardeihin. Huomaathan, että tämän laitteen käyttö ipodin/iphonen kanssa voi vaikuttaa langattomaan suorituskykyyn. ipod, iphone, ipod Classic, ipod nano ja ipod touch ovat Apple Inc:in tavaramerkkejä, rekisteröity Yhdysvalloissa ja muissa maissa. RADIO KÄYTTÄJÄN OHJAAMA VIRITYS 1 Valitse FM tai AM painelemalla painiketta [RADIO, EXT-IN] (keskusyksiköstä: [RADIO, EXT- IN(USB)]). 2 Valitse haluamasi radioaseman taajuus painikkeilla [<<] [>>]. Automaattiviritys: Pidä painike [<<] tai [>>] painettuna, kunnes taajuuslukema alkaa muuttua nopeasti. RADIOLÄHETYKSEN ÄÄNEN LAADUN PARANTAMINEN Kun valittuna on FM : 1 Valitse FM MODE painamalla [RADIO MENU]. 2 Valitse MONO nuolipainikkeilla [tu]. Paina sitten [OK]. Toiminnon peruuttaminen: Valitse STEREO. - Toiminto MONO peruuntuu myös silloin, kun vaihdat kuuntelemaasi taajuutta. - Normaalikuuntelussa kytke toiminto MONO pois käytöstä. Kun valittuna on AM : 1 Valitse B.PROOF painikkeella [RADIO MENU]. 2 Valitse BP 1 tai BP 2 nuolipainikkeilla [tu]. Paina sitten [OK]. ASEMIEN TALLENNUS MUISTIPAIKOILLE Voit tallentaa muistipaikoille 30 FM-asemaa ja 15 AMasemaa. Valmistelu: Valitse FM tai AM painikkeella [RADIO, EXT-IN] (keskusyksiköstä: [RADIO, EXT-IN(USB)]). Automaattitallennus 1 Valitse CURRENT (nykyinen taajuus) tai LOWEST (pienin taajuus) [OK] -painikkeella. 2 Valitse A.PRESET painamalla [RADIO MENU], ja paina sitten [OK]. Näkyviin tulee START?. 3 Aloita viritys painamalla [OK]. Käyttäjän ohjaama tallennus 1 Viritä asema kuuluviin painikkeilla [<<] ja [>>]. 2 Paina [PROGRAM]. 3 Valitse muistipaikkanumero numeropainikkeilla. Tallenna lisää asemia suorittamalla vaiheet 1 3 uudelleen. Jos muistipaikalla on jo jokin asema, uusi asema tallentuu sen tilalle. Muistipaikka-aseman kuuntelu Valitse muistipaikka numeropainikkeilla, painikkeilla 8

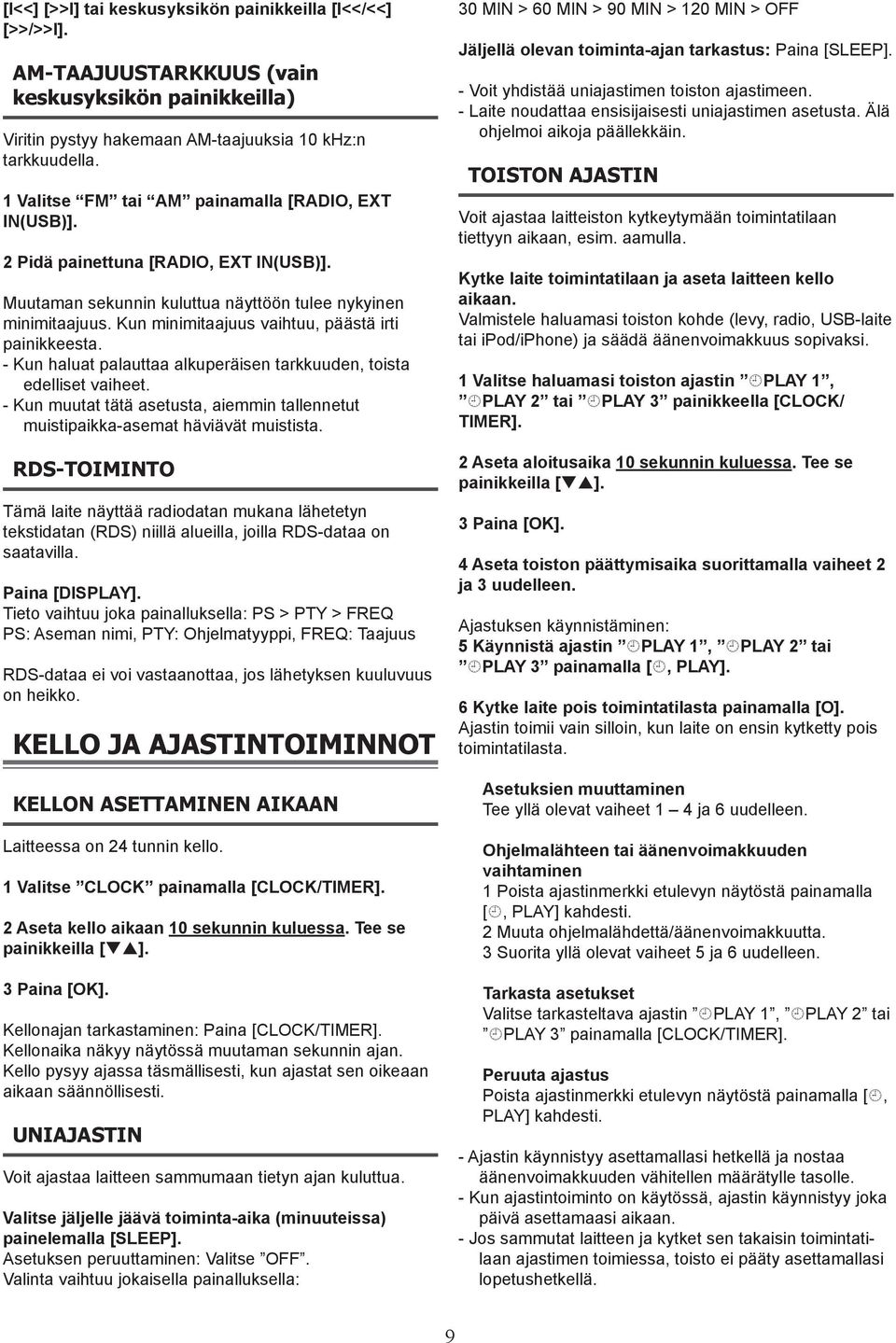

9 [I<<] [>>I] tai keskusyksikön painikkeilla [I<</<<] [>>/>>I]. AM-TAAJUUSTARKKUUS (vain keskusyksikön painikkeilla) Viritin pystyy hakemaan AM-taajuuksia 10 khz:n tarkkuudella. 1 Valitse FM tai AM painamalla [RADIO, EXT IN(USB)]. 2 Pidä painettuna [RADIO, EXT IN(USB)]. Muutaman sekunnin kuluttua näyttöön tulee nykyinen mini mitaajuus. Kun minimitaajuus vaihtuu, päästä irti painikkeesta. - Kun haluat palauttaa alkuperäisen tarkkuuden, toista edelli set vaiheet. - Kun muutat tätä asetusta, aiemmin tallennetut muistipaik ka-asemat häviävät muistista. RDS-TOIMINTO Tämä laite näyttää radiodatan mukana lähetetyn tekstidatan (RDS) niillä alueilla, joilla RDS-dataa on saatavilla. Paina [DISPLAY]. Tieto vaihtuu joka painalluksella: PS > PTY > FREQ PS: Aseman nimi, PTY: Ohjelmatyyppi, FREQ: Taajuus RDS-dataa ei voi vastaanottaa, jos lähetyksen kuuluvuus on heikko. KELLO JA AJASTINTOIMINNOT KELLON ASETTAMINEN AIKAAN Laitteessa on 24 tunnin kello. 1 Valitse CLOCK painamalla [CLOCK/TIMER]. 2 Aseta kello aikaan 10 sekunnin kuluessa. Tee se painikkeilla [qp]. 3 Paina [OK]. Kellonajan tarkastaminen: Paina [CLOCK/TIMER]. Kellonaika näkyy näytössä muutaman sekunnin ajan. Kello pysyy ajassa täsmällisesti, kun ajastat sen oikeaan aikaan säännöllisesti. UNIAJASTIN Voit ajastaa laitteen sammumaan tietyn ajan kuluttua. Valitse jäljelle jäävä toiminta-aika (minuuteissa) painelemalla [SLEEP]. Asetuksen peruuttaminen: Valitse OFF. Valinta vaihtuu jokaisella painalluksella: 30 MIN > 60 MIN > 90 MIN > 120 MIN > OFF Jäljellä olevan toiminta-ajan tarkastus: Paina [SLEEP]. - Voit yhdistää uniajastimen toiston ajastimeen. - Laite noudat taa ensisijaisesti uniajastimen asetusta. Älä ohjelmoi aikoja päällek käin. TOISTON AJASTIN Voit ajastaa laitteiston kytkeytymään toimintatilaan tiettyyn aikaan, esim. aamulla. Kytke laite toimintatilaan ja aseta laitteen kello aikaan. Valmistele haluamasi toiston kohde (levy, radio, USB-laite tai ipod/iphone) ja säädä äänenvoimakkuus sopivaksi. 1 Valitse haluamasi toiston ajastin PLAY 1, PLAY 2 tai PLAY 3 painikkeella [CLOCK/ TIMER]. 2 Aseta aloitusaika 10 sekunnin kuluessa. Tee se painikkeilla [qp]. 3 Paina [OK]. 4 Aseta toiston päättymisaika suorittamalla vaiheet 2 ja 3 uudelleen. Ajastuksen käynnistäminen: 5 Käynnistä ajastin PLAY 1, PLAY 2 tai PLAY 3 painamalla [, PLAY]. 6 Kytke laite pois toimintatilasta painamalla [O]. Ajastin toimii vain silloin, kun laite on ensin kytketty pois toimintatilasta. Asetuksien muuttaminen Tee yllä olevat vaiheet 1 4 ja 6 uudelleen. Ohjelmalähteen tai äänenvoimakkuuden vaihtaminen 1 Poista ajastinmerkki etulevyn näytöstä painamalla [, PLAY] kahdesti. 2 Muuta ohjelmalähdettä/äänenvoimakkuutta. 3 Suorita yllä olevat vaiheet 5 ja 6 uudelleen. Tarkasta asetukset Valitse tarkasteltava ajastin PLAY 1, PLAY 2 tai PLAY 3 painamalla [CLOCK/TIMER]. Peruuta ajastus Poista ajastinmerkki etulevyn näytöstä painamalla [, PLAY] kahdesti. - Ajastin käynnistyy asettamallasi hetkellä ja nostaa äänenvoi makkuuden vähitellen määrätylle tasolle. - Kun ajastintoiminto on käytössä, ajastin käynnistyy joka päivä asettamaasi aikaan. - Jos sammutat laitteen ja kytket sen takaisin toimintatilaan ajastimen toimiessa, toisto ei pääty asettamallasi lopetushetkellä. 9

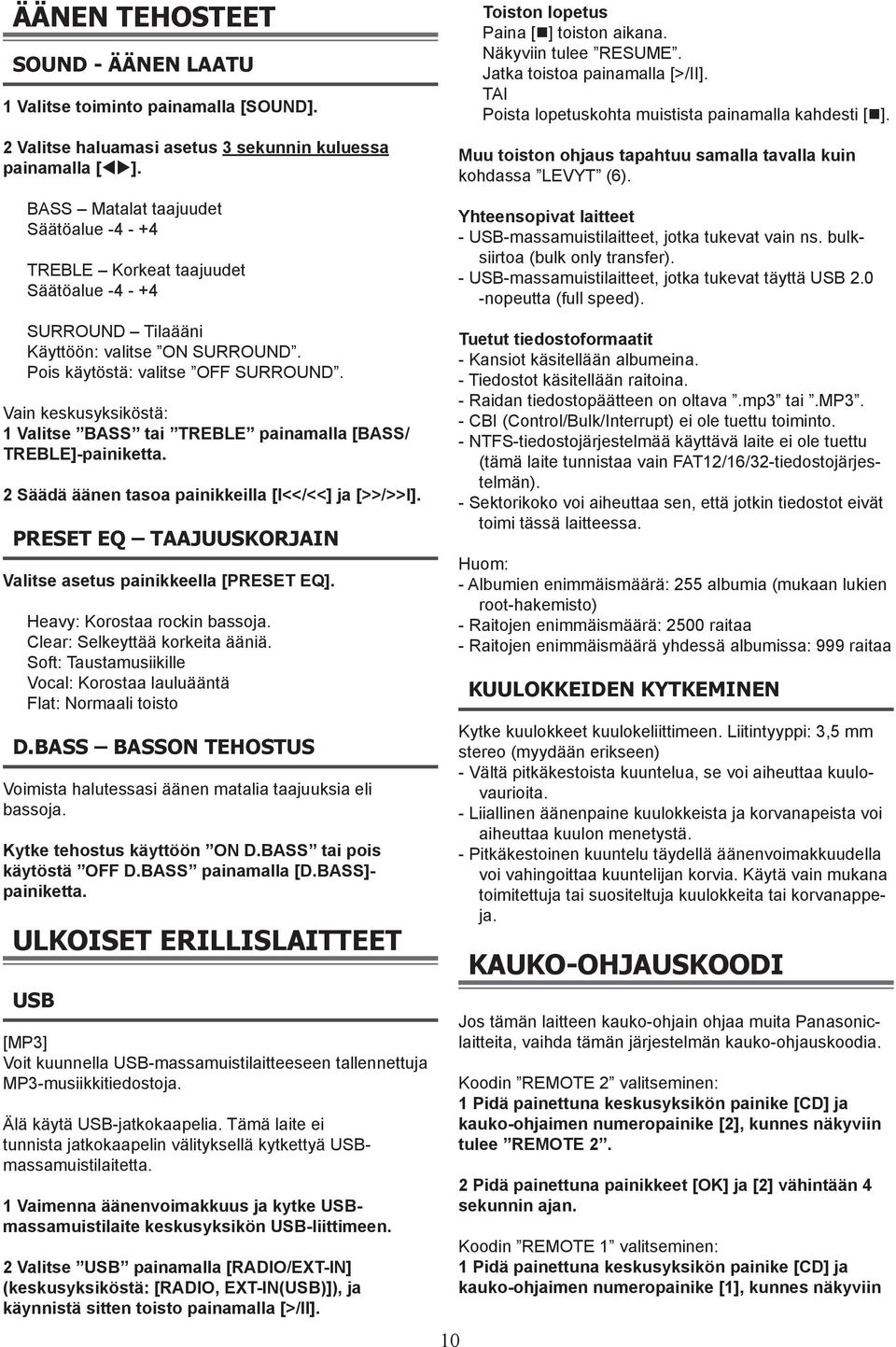

10 ÄÄNEN TEHOSTEET SOUND - ÄÄNEN LAATU 1 Valitse toiminto painamalla [SOUND]. 2 Valitse haluamasi asetus 3 sekunnin kuluessa painamalla [tu]. BASS Matalat taajuudet Säätöalue TREBLE Korkeat taajuudet Säätöalue Toiston lopetus Paina [ ] toiston aikana. Näkyviin tulee RESUME. Jatka toistoa painamalla [>/II]. TAI Poista lopetuskohta muistista painamalla kahdesti [ ]. Muu toiston ohjaus tapahtuu samalla tavalla kuin kohdassa LEVYT (6). Yhteensopivat laitteet - USB-massamuistilaitteet, jotka tukevat vain ns. bulksiirtoa (bulk only transfer). - USB-massamuistilaitteet, jotka tukevat täyttä USB 2.0 -nopeutta (full speed). SURROUND Tilaääni Käyttöön: valitse ON SURROUND. Pois käytöstä: valitse OFF SURROUND. Vain keskusyksiköstä: 1 Valitse BASS tai TREBLE painamalla [BASS/ TREBLE]-painiketta. 2 Säädä äänen tasoa painikkeilla [I<</<<] ja [>>/>>I]. PRESET EQ TAAJUUSKORJAIN Valitse asetus painikkeella [PRESET EQ]. Heavy: Korostaa rockin bassoja. Clear: Selkeyttää korkeita ääniä. Soft: Taustamusiikille Vocal: Korostaa lauluääntä Flat: Normaali toisto D.BASS BASSON TEHOSTUS Voimista halutessasi äänen matalia taajuuksia eli bassoja. Kytke tehostus käyttöön ON D.BASS tai pois käytöstä OFF D.BASS painamalla [D.BASS]- painiketta. ULKOISET ERILLISLAITTEET USB [MP3] Voit kuunnella USB-massamuistilaitteeseen tallennettuja MP3-musiikkitiedostoja. Älä käytä USB-jatkokaapelia. Tämä laite ei tunnista jatkokaapelin välityksellä kytkettyä USBmassamuistilaitetta. 1 Vaimenna äänenvoimakkuus ja kytke USBmassamuistilaite keskusyksikön USB-liittimeen. 2 Valitse USB painamalla [RADIO/EXT-IN] (keskusyksiköstä: [RADIO, EXT-IN(USB)]), ja käynnistä sitten toisto painamalla [>/II]. 10 Tuetut tiedostoformaatit - Kansiot käsitellään albumeina. - Tiedostot käsitellään raitoina. - Raidan tiedostopäätteen on oltava.mp3 tai.mp3. - CBI (Control/Bulk/Interrupt) ei ole tuettu toiminto. - NTFS-tiedostojärjestelmää käyttävä laite ei ole tuettu (tämä laite tunnistaa vain FAT12/16/32-tiedostojärjestelmän). - Sektorikoko voi aiheuttaa sen, että jotkin tiedostot eivät toimi tässä laitteessa. - Albumien enimmäismäärä: 255 albumia (mukaan lukien root-hakemisto) - Raitojen enimmäismäärä: 2500 raitaa - Raitojen enimmäismäärä yhdessä albumissa: 999 raitaa KUULOKKEIDEN KYTKEMINEN Kytke kuulokkeet kuulokeliittimeen. Liitintyyppi: 3,5 mm stereo (myydään erikseen) - Vältä pitkäkestoista kuuntelua, se voi aiheuttaa kuulovaurioita. - Liiallinen äänenpaine kuulokkeista ja korvanapeista voi aiheuttaa kuulon menetystä. - Pitkäkestoinen kuuntelu täydellä äänenvoimakkuudella voi vahingoittaa kuuntelijan korvia. Käytä vain mukana toimitettuja tai suositeltuja kuulokkeita tai korvanappeja. KAUKO-OHJAUSKOODI Jos tämän laitteen kauko-ohjain ohjaa muita Panasoniclaitteita, vaihda tämän järjestelmän kauko-ohjauskoodia. Koodin REMOTE 2 valitseminen: 1 Pidä painettuna keskusyksikön painike [CD] ja kauko-ohjaimen numeropainike [2], kunnes näkyviin tulee REMOTE 2. 2 Pidä painettuna painikkeet [OK] ja [2] vähintään 4 sekunnin ajan. Koodin REMOTE 1 valitseminen: 1 Pidä painettuna keskusyksikön painike [CD] ja kauko-ohjaimen numeropainike [1], kunnes näkyviin

11 tulee REMOTE 1. 2 Pidä painettuna painikkeet [OK] ja [1] vähintään 4 sekunnin ajan. VIANMÄÄRITYS Ennen kuin otat yhteyden huoltoon, tarkasta seuraavat kohdat. Jos et pysty korjaamaan toimintahäiriötä näiden ohjeiden avulla tai jos toimintahäiriöstä ei ole mainintaa tässä luettelossa, ota yhteys huoltoon tai laitemyyjään. YLEISTÄ Kauko-ohjain ei toimi. - Tarkista, että paristot ovat paristotilassa oikein. Ääni on säröytynyt. Ei ääntä. - Säädä äänenvoimakkuutta. - Kytke laitteesta virta pois, paikanna ja korjaa vika, kytke laite toimintaan. Vika voi johtua kaiuttimien liian kovasta rasituksesta suuren äänenvoimakkuuden seurauksena tai laitteen käyttämisestä kuumassa ympäristössä. Laite hurisee toiston aikana. - Laitteen johtojen lähellä on verkkojohto tai loisteputkivalaisin. Siirrä muut laitteet ja verkkojohdot kauemmas tämän laitteen johdoista. LEVYT Näyttötietue ei näy oikein. Toisto ei käynnisty. - Et ole laittanut levyä oikein: laita se oikein. - Levy on likainen. Puhdista levy. - Älä käytä levyä, joka on naarmuinen, taipunut tai ei vastaa standardeja. - Laitteeseen on tiivistynyt kosteutta. Anna laitteen kuivua 1 2 tuntia. RADIO Kuuluu takovaa ääntä. - Kytke televisio pois toimintatilasta tai vie se kauemmas tästä laitteesta. - Valitse AM-tilassa BP 1 tai BP 2. AM-lähetyksen aikana kuuluu matalaa huminaa. - Siirrä radioantenni kauemmas muista johdoista ja kaapeleista. ipod ja iphone ipodia/iphonea ei voi kytkeä toimintatilaan. - Varmista, että ipodin/iphonen akku ei ole tyhjentynyt. - Kytke sekä ipod/iphone että tämä laite pois toimintatilasta ennen kuin kytket ipodin/iphonen. Kytke sitten ipod/iphone ja yritä uudelleen. toimintatilaan ja käynnistä toisto uudelleen. USB Laite ei lue USB-massamuistilaitetta tai sen sisältöä. - USB-laitteen tyyppi tai sen sisällön formaatti ei ole yhteensopiva tähän laitteeseen. - Jos USB-laitteen tallennuskapasiteetti on yli 32 gigatavua, laite ei välttämättä toimi kaikissa käyttötilanteissa. USB-massamuistilaite toimii hitaasti. - Suuren tiedostokoon tai suurikapasiteettisen USBmuistilaitteen lukeminen kestää tavallista kauemmin. Näytössä näkyvä toistoon kulunut aika ei vastaa todellisuutta. - Siirrä data toiseen USB-laitteeseen. Vaihtoehtoisesti ota datasta varmuuskopiot ja formatoi USB-massamuistilaite. NÄYTTÖTIETUEET NO PLAY - Tarkista tallenne. Voit toistaa vain tuettuja formaatteja. - Jos albumeja/kansioita on enemmän kuin 255 kpl (audiota tai muuta dataa), joitakin näiden albumien MP3-tiedostoja ei voi lukea ja toistaa. Siirrä nämä musiikkialbumit toiselle USB-massamuistilaitteelle. Vaihtoehtoisesti voit formatoida USB-muistilaitteen ja tallentaa tiedostot siihen uudelleen niin, että tallennat ensin musiikkialbumit ja sitten vasta muuta dataa sisältävät kansiot. F76 tai F61 - Virransyöttöongelma. ERROR - Väärä toiminto. Lue käyttöohje ja yritä uudelleen. NOT MP3/ERROR - Tätä MP3-formaattia ei tueta. Laite ohittaa raidan ja toistaa seuraavan raidan. VBR- - Laite ei pysty näyttämään jäljellä olevaa toistoaikaa, jos kyseessä on vaihtelevalla bittinopeudella (VBR) tallennettu raita. NODEVICE - USB-laite ei ole kytkettynä. Tarkista kytkentä. NO DISC - Laitteessa ei ole toistokelpoista levyä (6). NOT SUPPORT - Kytkemäsi ipodin/iphonen sisältöä ei voi toistaa. --:-- - Kytkit virtajohdon pistorasiaan ensimmäistä kertaa, tai lähiaikoina on ollut sähkökatko. Aseta kello aikaan. Ei ääntä. - Kytke ipod/iphone pois toimintatilasta ja irrota se tästä laitteesta. Kytke se sitten takaisin. Kytke ipod/iphone 11 ADJUST CLOCK - Kelloa ei ole asetettu aikaan. Tee se ohjeiden mukaan.

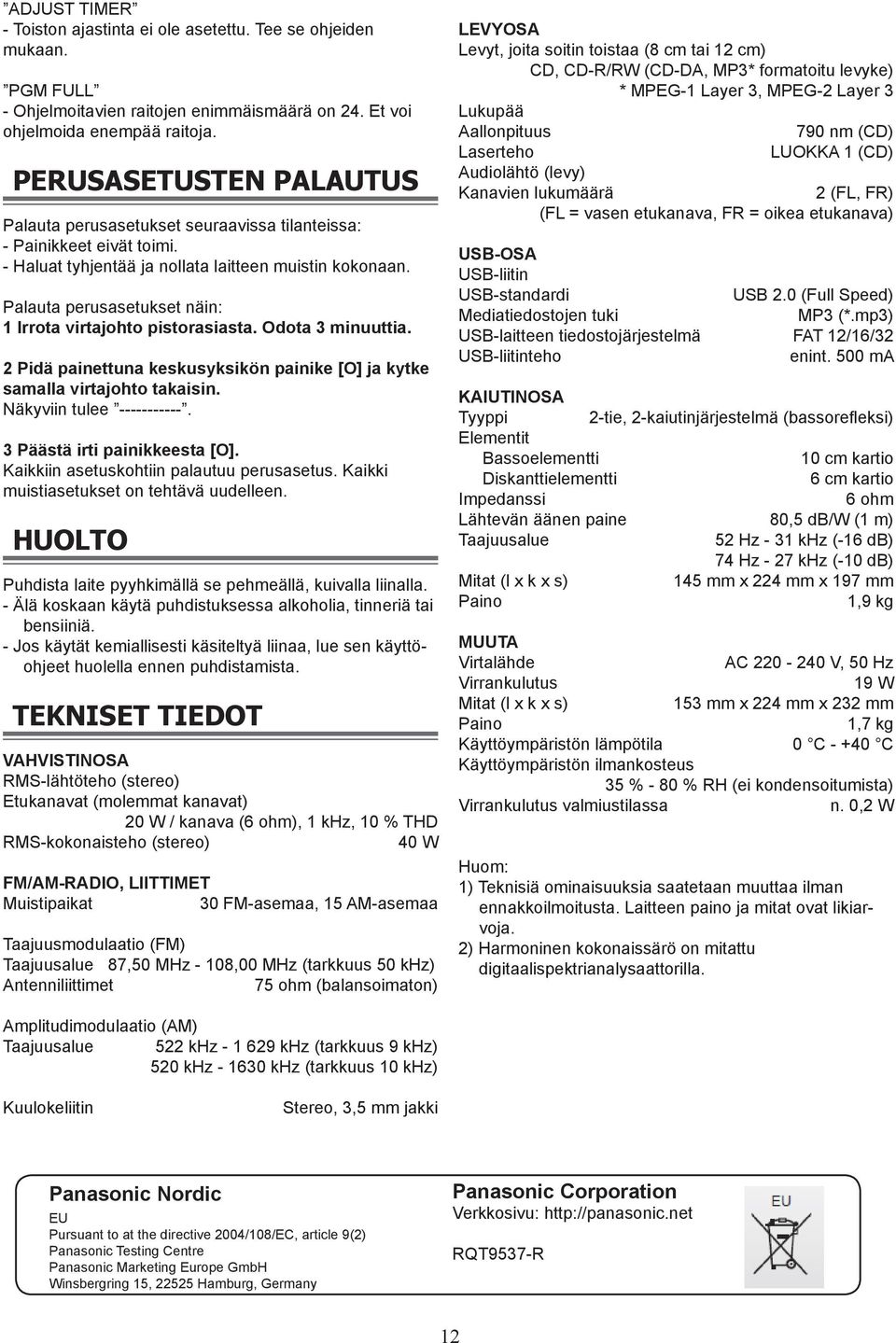

12 ADJUST TIMER - Toiston ajastinta ei ole asetettu. Tee se ohjeiden mukaan. PGM FULL - Ohjelmoitavien raitojen enimmäismäärä on 24. Et voi ohjelmoida enempää raitoja. PERUSASETUSTEN PALAUTUS Palauta perusasetukset seuraavissa tilanteissa: - Painikkeet eivät toimi. - Haluat tyhjentää ja nollata laitteen muistin kokonaan. Palauta perusasetukset näin: 1 Irrota virtajohto pistorasiasta. Odota 3 minuuttia. 2 Pidä painettuna keskusyksikön painike [O] ja kytke samalla virtajohto takaisin. Näkyviin tulee Päästä irti painikkeesta [O]. Kaikkiin asetuskohtiin palautuu perusasetus. Kaikki muistiasetukset on tehtävä uudelleen. HUOLTO Puhdista laite pyyhkimällä se pehmeällä, kuivalla liinalla. - Älä koskaan käytä puhdistuksessa alkoholia, tinneriä tai bensiiniä. - Jos käytät kemiallisesti käsiteltyä liinaa, lue sen käyttöohjeet huolella ennen puhdistamista. TEKNISET TIEDOT VAHVISTINOSA RMS-lähtöteho (stereo) Etukanavat (molemmat kanavat) 20 W / kanava (6 ohm), 1 khz, 10 % THD RMS-kokonaisteho (stereo) 40 W FM/AM-RADIO, LIITTIMET Muistipaikat 30 FM-asemaa, 15 AM-asemaa Taajuusmodulaatio (FM) Taajuusalue 87,50 MHz - 108,00 MHz (tarkkuus 50 khz) Antenniliittimet 75 ohm (balansoimaton) LEVYOSA Levyt, joita soitin toistaa (8 cm tai 12 cm) CD, CD-R/RW (CD-DA, MP3* formatoitu levyke) * MPEG-1 Layer 3, MPEG-2 Layer 3 Lukupää Aallonpituus 790 nm (CD) Laserteho LUOKKA 1 (CD) Audiolähtö (levy) Kanavien lukumäärä 2 (FL, FR) (FL = vasen etukanava, FR = oikea etukanava) USB-OSA USB-liitin USB-standardi USB 2.0 (Full Speed) Mediatiedostojen tuki MP3 (*.mp3) USB-laitteen tiedostojärjestelmä FAT 12/16/32 USB-liitinteho enint. 500 ma KAIUTINOSA Tyyppi 2-tie, 2-kaiutinjärjestelmä (bassorefleksi) Elementit Bassoelementti 10 cm kartio Diskanttielementti 6 cm kartio Impedanssi 6 ohm Lähtevän äänen paine 80,5 db/w (1 m) Taajuusalue 52 Hz - 31 khz (-16 db) 74 Hz - 27 khz (-10 db) Mitat (l x k x s) 145 mm x 224 mm x 197 mm Paino 1,9 kg MUUTA Virtalähde AC V, 50 Hz Virrankulutus 19 W Mitat (l x k x s) 153 mm x 224 mm x 232 mm Paino 1,7 kg Käyttöympäristön lämpötila 0 C C Käyttöympäristön ilmankosteus 35 % - 80 % RH (ei kondensoitumista) Virrankulutus valmiustilassa n. 0,2 W 1) Teknisiä ominaisuuksia saatetaan muuttaa ilman ennakkoil moitusta. Laitteen paino ja mitat ovat likiarvoja. 2) Harmoninen kokonaissärö on mitattu digitaalispektrianalysaat torilla. Amplitudimodulaatio (AM) Taajuusalue 522 khz khz (tarkkuus 9 khz) 520 khz khz (tarkkuus 10 khz) Kuulokeliitin Stereo, 3,5 mm jakki Panasonic Nordic EU Pursuant to at the directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, Hamburg, Germany Panasonic Corporation Verkkosivu: RQT9537-R 12
