Käyttöopas M-SC-HC55 M-SC-HC35. Kompakti stereojärjestelmä

Transkriptio

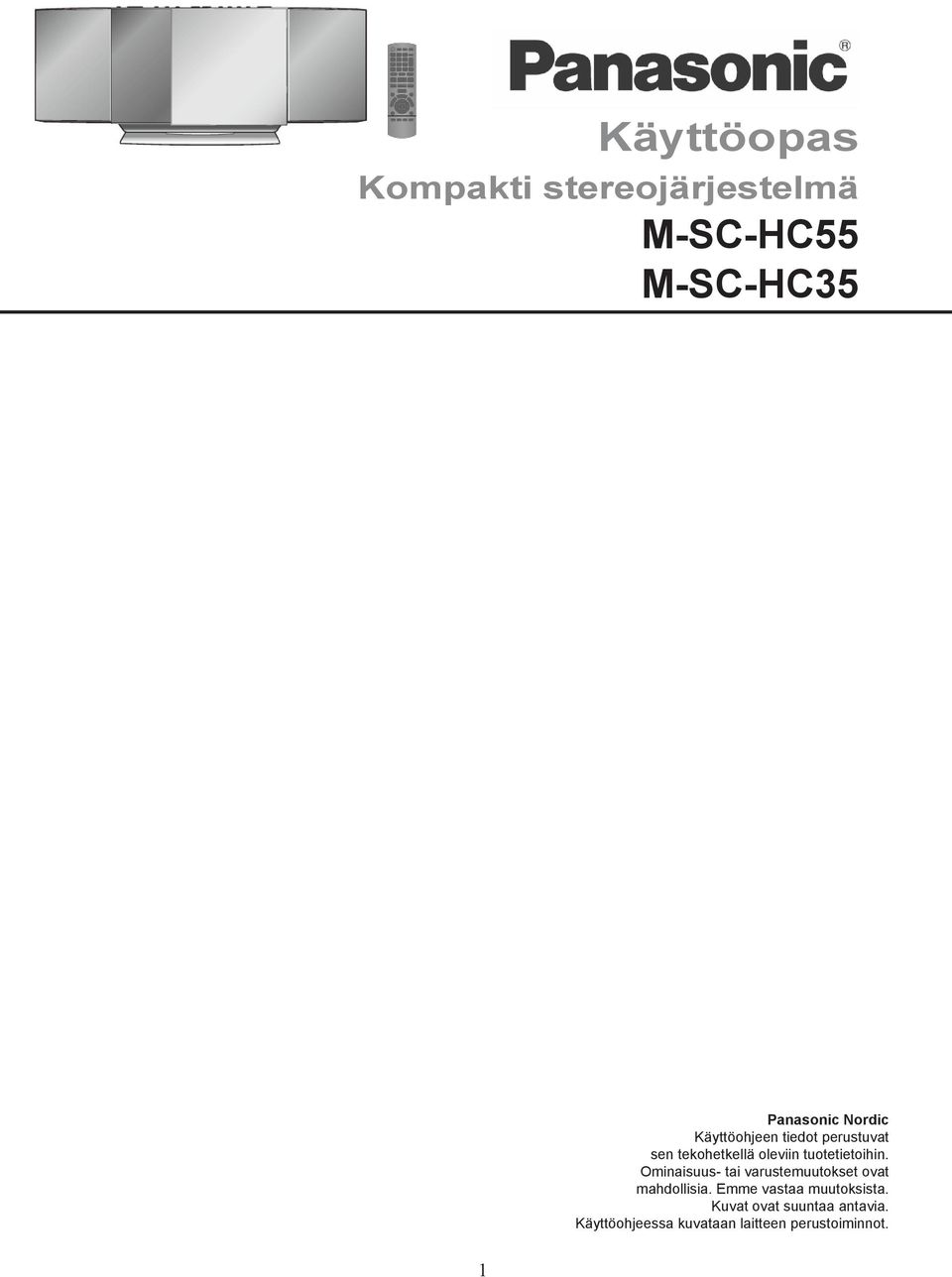

1 Käyttöopas Kompakti stereojärjestelmä M-SC-HC55 M-SC-HC35 Panasonic Nordic Käyttöohjeen tiedot perustuvat sen tekohetkellä oleviin tuotetietoihin. Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista. Kuvat ovat suuntaa antavia. Käyttöohjeessa kuvataan laitteen perustoiminnot. 1

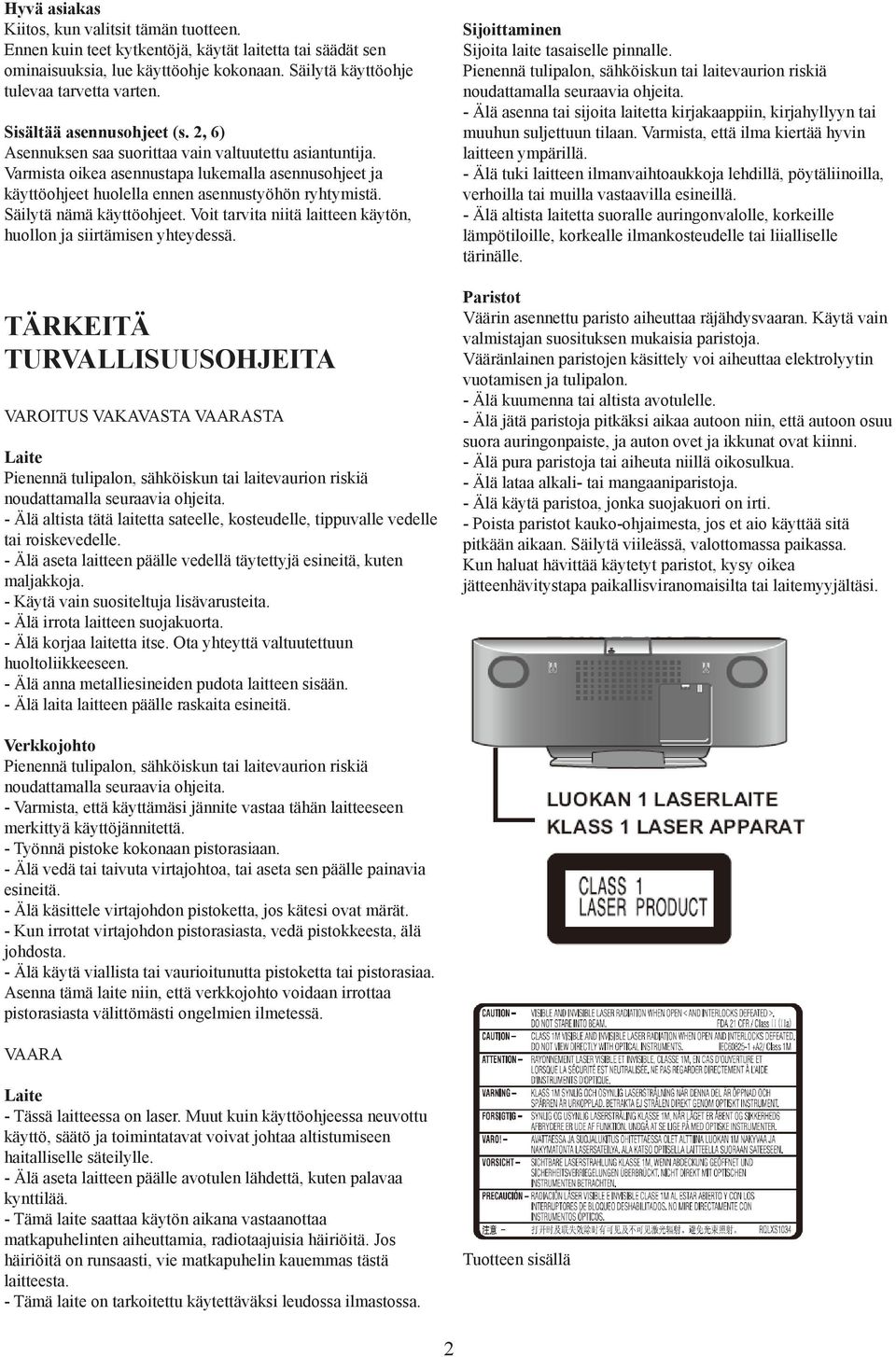

2 Hyvä asiakas Kiitos, kun valitsit tämän tuotteen. Ennen kuin teet kytkentöjä, käytät laitetta tai säädät sen ominaisuuksia, lue käyttöohje kokonaan. Säily tä käyttöohje tulevaa tarvetta varten. Sisältää asennusohjeet (s. 2, 6) Asennuksen saa suorittaa vain valtuutettu asiantuntija. Varmista oikea asennustapa lukemalla asennusohjeet ja käyttöohjeet huolella ennen asennustyöhön ryhtymistä. Säilytä nämä käyttöohjeet. Voit tarvita niitä laitteen käytön, huollon ja siirtämisen yhteydessä. TÄRKEITÄ TURVALLISUUSOHJEITA VAROITUS VAKAVASTA VAARASTA Laite Pienennä tulipalon, sähköiskun tai laitevaurion riskiä noudattamalla seuraavia ohjeita. - Älä altista tätä laitetta sateelle, kosteudelle, tippuvalle vedelle tai roiskevedelle. - Älä aseta laitteen päälle vedellä täytettyjä esineitä, kuten maljakkoja. - Käytä vain suositeltuja lisävarusteita. - Älä irrota laitteen suojakuorta. - Älä korjaa laitetta itse. Ota yhteyttä valtuutettuun huoltoliikkeeseen. - Älä anna metalliesineiden pudota laitteen sisään. - Älä laita laitteen päälle raskaita esineitä. Sijoittaminen Sijoita laite tasaiselle pinnalle. Pienennä tulipalon, sähköiskun tai laitevaurion riskiä noudattamalla seuraavia ohjeita. - Älä asenna tai sijoita laitetta kirjakaappiin, kirjahyllyyn tai muuhun suljettuun tilaan. Varmista, että ilma kiertää hyvin laitteen ympärillä. - Älä tuki laitteen ilmanvaihtoaukkoja lehdillä, pöytäliinoilla, verhoilla tai muilla vastaavilla esineillä. - Älä altista laitetta suoralle auringonvalolle, korkeille lämpötiloille, korkealle ilmankosteudelle tai liialliselle tärinälle. Paristot Väärin asennettu paristo aiheuttaa räjähdysvaaran. Käytä vain valmistajan suosituksen mukaisia paristoja. Vääränlainen paristojen käsittely voi aiheuttaa elektrolyytin vuotamisen ja tulipalon. - Älä kuumenna tai altista avotulelle. - Älä jätä paristoja pitkäksi aikaa autoon niin, että autoon osuu suora auringonpaiste, ja auton ovet ja ikkunat ovat kiinni. - Älä pura paristoja tai aiheuta niillä oikosulkua. - Älä lataa alkali- tai mangaaniparistoja. - Älä käytä paristoa, jonka suojakuori on irti. - Poista paristot kauko-ohjaimesta, jos et aio käyttää sitä pitkään aikaan. Säilytä viileässä, valottomassa paikassa. Kun haluat hävittää käytetyt paristot, kysy oikea jätteenhävitystapa paikallisviranomaisilta tai laitemyyjältäsi. Verkkojohto Pienennä tulipalon, sähköiskun tai laitevaurion riskiä noudattamalla seuraavia ohjeita. - Varmista, että käyttämäsi jännite vastaa tähän laitteeseen merkittyä käyttöjännitettä. - Työnnä pistoke kokonaan pistorasiaan. - Älä vedä tai taivuta virtajohtoa, tai aseta sen päälle painavia esineitä. - Älä käsittele virtajohdon pistoketta, jos kätesi ovat märät. - Kun irrotat virtajohdon pistorasiasta, vedä pistokkeesta, älä johdosta. - Älä käytä viallista tai vaurioitunutta pistoketta tai pistorasiaa. Asenna tämä laite niin, että verkkojohto voidaan irrottaa pistorasiasta välittömästi ongelmien ilmetessä. VAARA Laite - Tässä laitteessa on laser. Muut kuin käyttöohjeessa neuvottu käyttö, säätö ja toimintatavat voivat johtaa altistumiseen haitalliselle säteilylle. - Älä aseta laitteen päälle avotulen lähdettä, kuten palavaa kynttilää. - Tämä laite saattaa käytön aikana vastaanottaa matkapuhelinten aiheuttamia, radiotaajuisia häiriöitä. Jos häiriöitä on runsaasti, vie matkapuhelin kauemmas tästä laitteesta. - Tämä laite on tarkoitettu käytettäväksi leudossa ilmastossa. Tuotteen sisällä 2

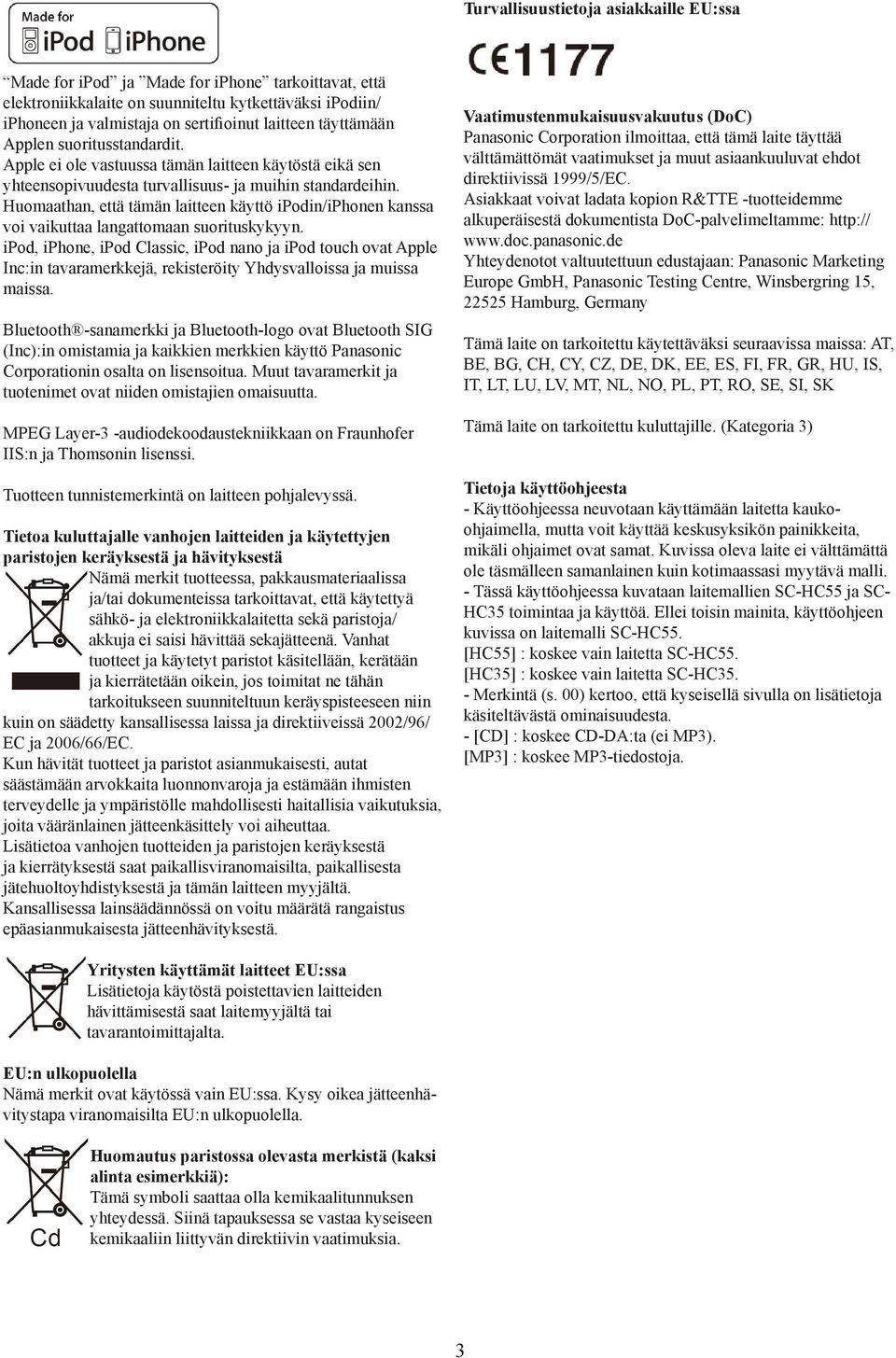

3 Turvallisuustietoja asiakkaille EU:ssa Made for ipod ja Made for iphone tarkoittavat, että elektroniikkalaite on suunniteltu kytkettäväksi ipodiin/ iphoneen ja valmistaja on sertifioinut laitteen täyttämään Applen suoritusstandardit. Apple ei ole vastuussa tämän laitteen käytöstä eikä sen yhteensopivuudesta turvallisuus- ja muihin standardeihin. Huomaathan, että tämän laitteen käyttö ipodin/iphonen kanssa voi vaikuttaa langattomaan suorituskykyyn. ipod, iphone, ipod Classic, ipod nano ja ipod touch ovat Apple Inc:in tavaramerkkejä, rekisteröity Yhdysvalloissa ja muissa maissa. Bluetooth -sanamerkki ja Bluetooth-logo ovat Bluetooth SIG (Inc):in omistamia ja kaikkien merkkien käyttö Panasonic Corporationin osalta on lisensoitua. Muut tavaramerkit ja tuotenimet ovat niiden omistajien omaisuutta. MPEG Layer-3 -audiodekoodaustekniikkaan on Fraunhofer IIS:n ja Thomsonin lisenssi. Tuotteen tunnistemerkintä on laitteen pohjalevyssä. Tietoa kuluttajalle vanhojen laitteiden ja käytetty jen paristojen keräyksestä ja hävityksestä Nämä merkit tuotteessa, pakkausmateriaalissa ja/tai dokumenteissa tarkoittavat, että käytettyä sähkö- ja elektroniikkalaitetta sekä paristoja/ akkuja ei saisi hävittää sekajätteenä. Vanhat tuotteet ja käytetyt paristot käsitellään, kerätään ja kierrätetään oikein, jos toimitat ne tähän tarkoitukseen suunniteltuun keräyspisteeseen niin kuin on säädetty kansallisessa laissa ja direktiiveissä 2002/96/ EC ja 2006/66/EC. Kun hävität tuotteet ja paristot asianmukaisesti, autat säästämään arvokkaita luonnonvaroja ja estämään ihmisten terveydelle ja ympäristölle mahdollisesti haitallisia vaikutuksia, joita vääränlainen jätteenkäsit tely voi aiheuttaa. Lisätietoa vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä saat paikal lisviranomaisilta, paikallisesta jätehuoltoyhdistyksestä ja tämän laitteen myyjältä. Kansallisessa lainsäädännössä on voitu määrätä ran gaistus epäasianmukaisesta jätteenhävityksestä. Vaatimustenmukaisuusvakuutus (DoC) Panasonic Corporation ilmoittaa, että tämä laite täyttää välttämättömät vaatimukset ja muut asiaankuuluvat ehdot direktiivissä 1999/5/EC. Asiakkaat voivat ladata kopion R&TTE -tuotteidemme alkuperäisestä dokumentista DoC-palvelimeltamme: Yhteydenotot valtuutettuun edustajaan: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, Hamburg, Germany Tämä laite on tarkoitettu käytettäväksi seuraavissa maissa: AT, BE, BG, CH, CY, CZ, DE, DK, EE, ES, FI, FR, GR, HU, IS, IT, LT, LU, LV, MT, NL, NO, PL, PT, RO, SE, SI, SK Tämä laite on tarkoitettu kuluttajille. (Kategoria 3) Tietoja käyttöohjeesta - Käyttöohjeessa neuvotaan käyttämään laitetta kaukoohjaimella, mutta voit käyttää keskusyksikön painikkeita, mikäli ohjaimet ovat samat. Kuvissa oleva laite ei välttämättä ole täsmälleen samanlainen kuin kotimaassasi myytävä malli. - Tässä käyttöohjeessa kuvataan laitemallien SC-HC55 ja SC- HC35 toimintaa ja käyttöä. Ellei toisin mainita, käyttöohjeen kuvissa on laitemalli SC-HC55. [HC55] : koskee vain laitetta SC-HC55. [HC35] : koskee vain laitetta SC-HC35. - Merkintä (s. 00) kertoo, että kyseisellä sivulla on lisätietoja käsiteltävästä ominaisuudesta. - [CD] : koskee CD-DA:ta (ei MP3). [MP3] : koskee MP3-tiedostoja. Yritysten käyttämät laitteet EU:ssa Lisätietoja käytöstä poistettavien laitteiden hävittämi sestä saat laitemyyjältä tai tavarantoimittajalta. EU:n ulkopuolella Nämä merkit ovat käytössä vain EU:ssa. Kysy oikea jätteenhävitystapa viranomaisilta EU:n ulkopuolella. Huomautus paristossa olevasta merkistä (kaksi alinta esimerkkiä): Tämä symboli saattaa olla kemikaalitunnuksen yhteydessä. Siinä tapauksessa se vastaa kyseiseen kemikaaliin liittyvän direktiivin vaatimuksia. 3

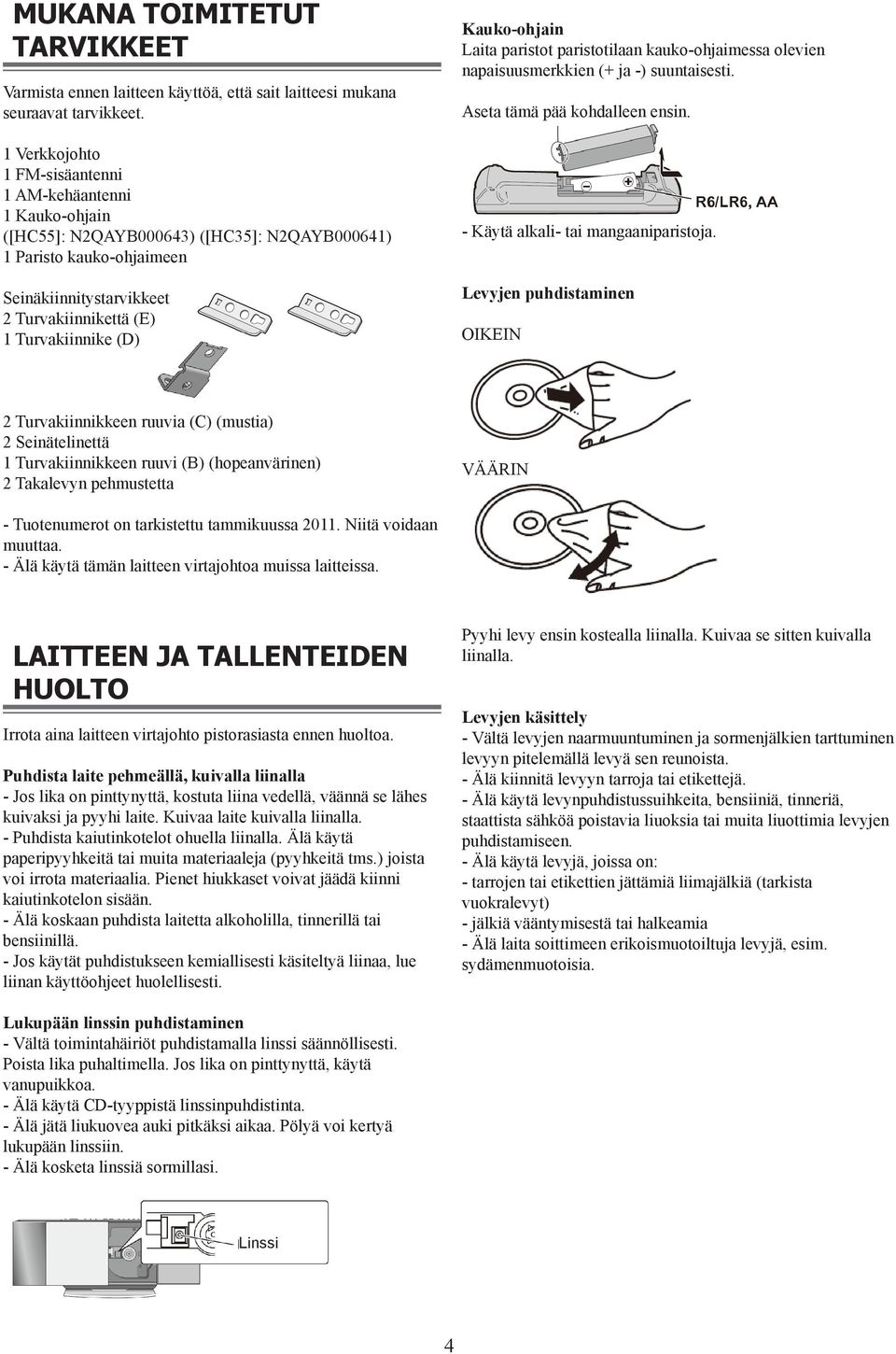

4 MUKANA TOIMITETUT TARVIKKEET Varmista ennen laitteen käyttöä, että sait laitteesi mukana seuraavat tarvikkeet. 1 Verkkojohto 1 FM-sisäantenni 1 AM-kehäantenni 1 Kauko-ohjain ([HC55]: N2QAYB000643) ([HC35]: N2QAYB000641) 1 Paristo kauko-ohjaimeen Seinäkiinnitystarvikkeet 2 Turvakiinnikettä (E) 1 Turvakiinnike (D) Kauko-ohjain Laita paristot paristotilaan kauko-ohjaimessa olevien napaisuusmerkkien (+ ja -) suuntaisesti. Aseta tämä pää kohdalleen ensin. - Käytä alkali- tai mangaaniparistoja. Levyjen puhdistaminen OIKEIN 2 Turvakiinnikkeen ruuvia (C) (mustia) 2 Seinätelinettä 1 Turvakiinnikkeen ruuvi (B) (hopeanvärinen) 2 Takalevyn pehmustetta VÄÄRIN - Tuotenumerot on tarkistettu tammikuussa Niitä voidaan muuttaa. - Älä käytä tämän laitteen virtajohtoa muissa laitteissa. LAITTEEN JA TALLENTEIDEN HUOLTO Irrota aina laitteen virtajohto pistorasiasta ennen huoltoa. Puhdista laite pehmeällä, kuivalla liinalla - Jos lika on pinttynyttä, kostuta liina vedellä, väännä se lähes kuivaksi ja pyyhi laite. Kuivaa laite kuivalla liinalla. - Puhdista kaiutinkotelot ohuella liinalla. Älä käytä paperipyyhkeitä tai muita materiaaleja (pyyhkeitä tms.) joista voi irrota materiaalia. Pienet hiukkaset voivat jäädä kiinni kaiutinkotelon sisään. - Älä koskaan puhdista laitetta alkoholilla, tinnerillä tai bensiinillä. - Jos käytät puhdistukseen kemiallisesti käsiteltyä liinaa, lue liinan käyttöohjeet huolellisesti. Pyyhi levy ensin kostealla liinalla. Kuivaa se sitten kuivalla liinalla. Levyjen käsittely - Vältä levyjen naarmuuntuminen ja sormenjälkien tarttuminen levyyn pitelemällä levyä sen reunoista. - Älä kiinnitä levyyn tarroja tai etikettejä. - Älä käytä levynpuhdistussuihkeita, bensiiniä, tinneriä, staattista sähköä poistavia liuoksia tai muita liuottimia levyjen puhdistamiseen. - Älä käytä levyjä, joissa on: - tarrojen tai etikettien jättämiä liimajälkiä (tarkista vuokralevyt) - jälkiä vääntymisestä tai halkeamia - Älä laita soittimeen erikoismuotoiltuja levyjä, esim. sydämenmuotoisia. Lukupään linssin puhdistaminen - Vältä toimintahäiriöt puhdistamalla linssi säännöllisesti. Poista lika puhaltimella. Jos lika on pinttynyttä, käytä vanupuikkoa. - Älä käytä CD-tyyppistä linssinpuhdistinta. - Älä jätä liukuovea auki pitkäksi aikaa. Pölyä voi kertyä lukupään linssiin. - Älä kosketa linssiä sormillasi. Linssi 4

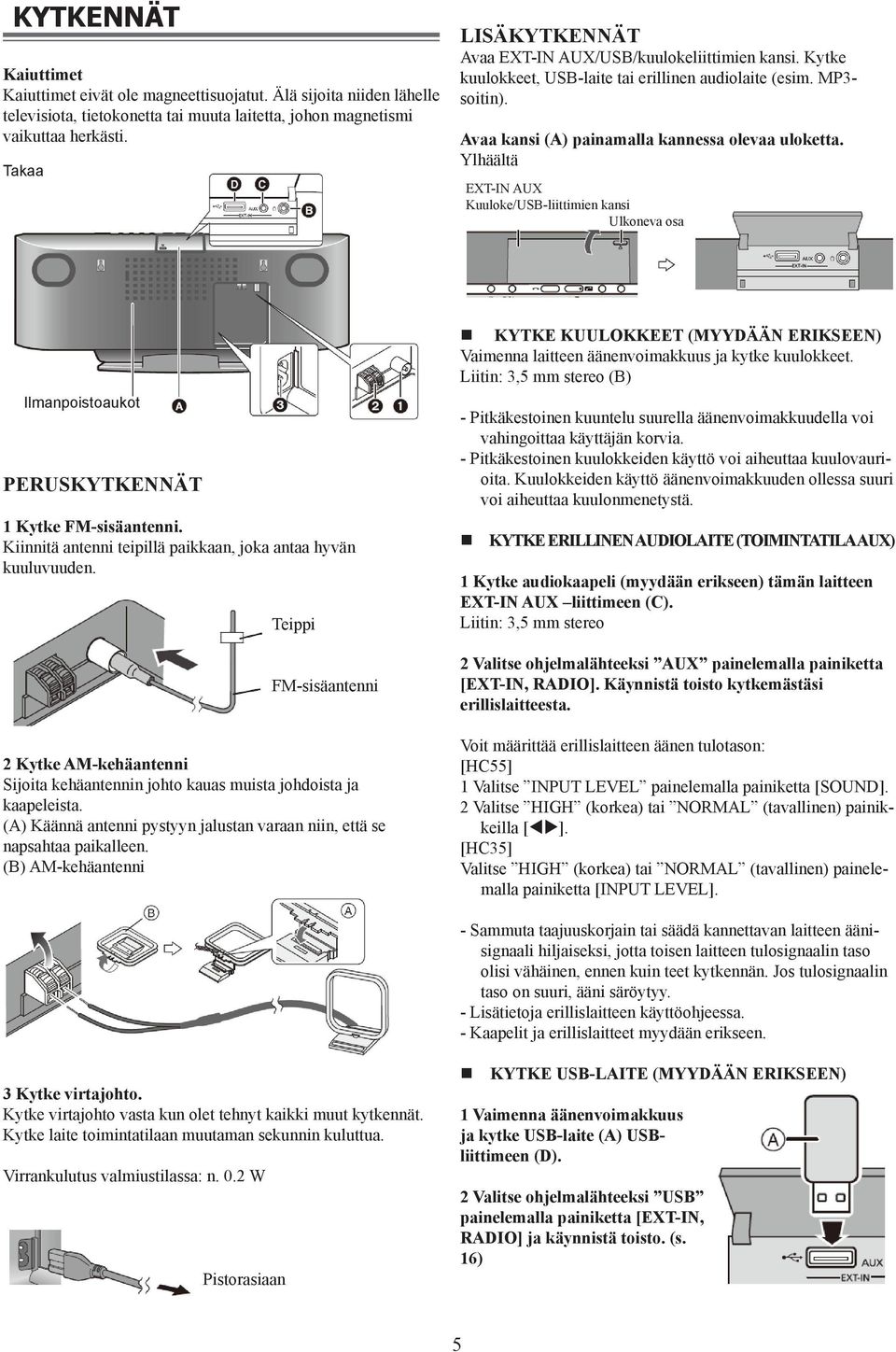

5 KYTKENNÄT Kaiuttimet Kaiuttimet eivät ole magneettisuojatut. Älä sijoita niiden lähelle televisiota, tietokonetta tai muuta laitetta, johon magnetismi vaikuttaa herkästi. Takaa LISÄKYTKENNÄT Avaa EXT-IN AUX/USB/kuulokeliittimien kansi. Kytke kuulokkeet, USB-laite tai erillinen audiolaite (esim. MP3- soitin). Avaa kansi (A) painamalla kannessa olevaa uloketta. Ylhäältä EXT-IN AUX Kuuloke/USB-liittimien kansi Ulkoneva osa Ilmanpoistoaukot PERUSKYTKENNÄT 1 Kytke FM-sisäantenni. Kiinnitä antenni teipillä paikkaan, joka antaa hyvän kuuluvuuden. Teippi FM-sisäantenni 2 Kytke AM-kehäantenni Sijoita kehäantennin johto kauas muista johdoista ja kaapeleista. (A) Käännä antenni pystyyn jalustan varaan niin, että se napsahtaa paikalleen. (B) AM-kehäantenni KYTKE KUULOKKEET (MYYDÄÄN ERIKSEEN) Vaimenna laitteen äänenvoimakkuus ja kytke kuulokkeet. Liitin: 3,5 mm stereo (B) - Pitkäkestoinen kuuntelu suurella äänenvoimakkuudella voi vahingoittaa käyttäjän korvia. - Pitkäkestoinen kuulokkeiden käyttö voi aiheuttaa kuulovaurioita. Kuulokkeiden käyttö äänenvoimakkuuden ollessa suuri voi aiheuttaa kuulonmenetystä. KYTKE ERILLINEN AUDIOLAITE (TOIMINTATILA AUX) 1 Kytke audiokaapeli (myydään erikseen) tämän laitteen EXT-IN AUX liittimeen (C). Liitin: 3,5 mm stereo 2 Valitse ohjelmalähteeksi AUX painelemalla painiketta [EXT-IN, RADIO]. Käynnistä toisto kytkemästäsi erillislaitteesta. Voit määrittää erillislaitteen äänen tulotason: [HC55] 1 Valitse INPUT LEVEL painelemalla painiketta [SOUND]. 2 Valitse HIGH (korkea) tai NORMAL (tavallinen) painikkeilla [tu]. [HC35] Valitse HIGH (korkea) tai NORMAL (tavallinen) painelemalla painiketta [INPUT LEVEL]. - Sammuta taajuuskorjain tai säädä kannettavan laitteen äänisignaali hiljaiseksi, jotta toisen laitteen tulosignaalin taso olisi vähäinen, ennen kuin teet kytkennän. Jos tulosignaalin taso on suuri, ääni säröytyy. - Lisätietoja erillislaitteen käyttöohjeessa. - Kaapelit ja erillislaitteet myydään erikseen. 3 Kytke virtajohto. Kytke virtajohto vasta kun olet tehnyt kaikki muut kytkennät. Kytke laite toimintatilaan muutaman sekunnin kuluttua. Virrankulutus valmiustilassa: n. 0.2 W Pistorasiaan KYTKE USB-LAITE (MYYDÄÄN ERIKSEEN) 1 Vaimenna äänenvoimakkuus ja kytke USB-laite (A) USBliittimeen (D). 2 Valitse ohjelmalähteeksi USB painelemalla painiketta [EXT-IN, RADIO] ja käynnistä toisto. (s. 16) 5

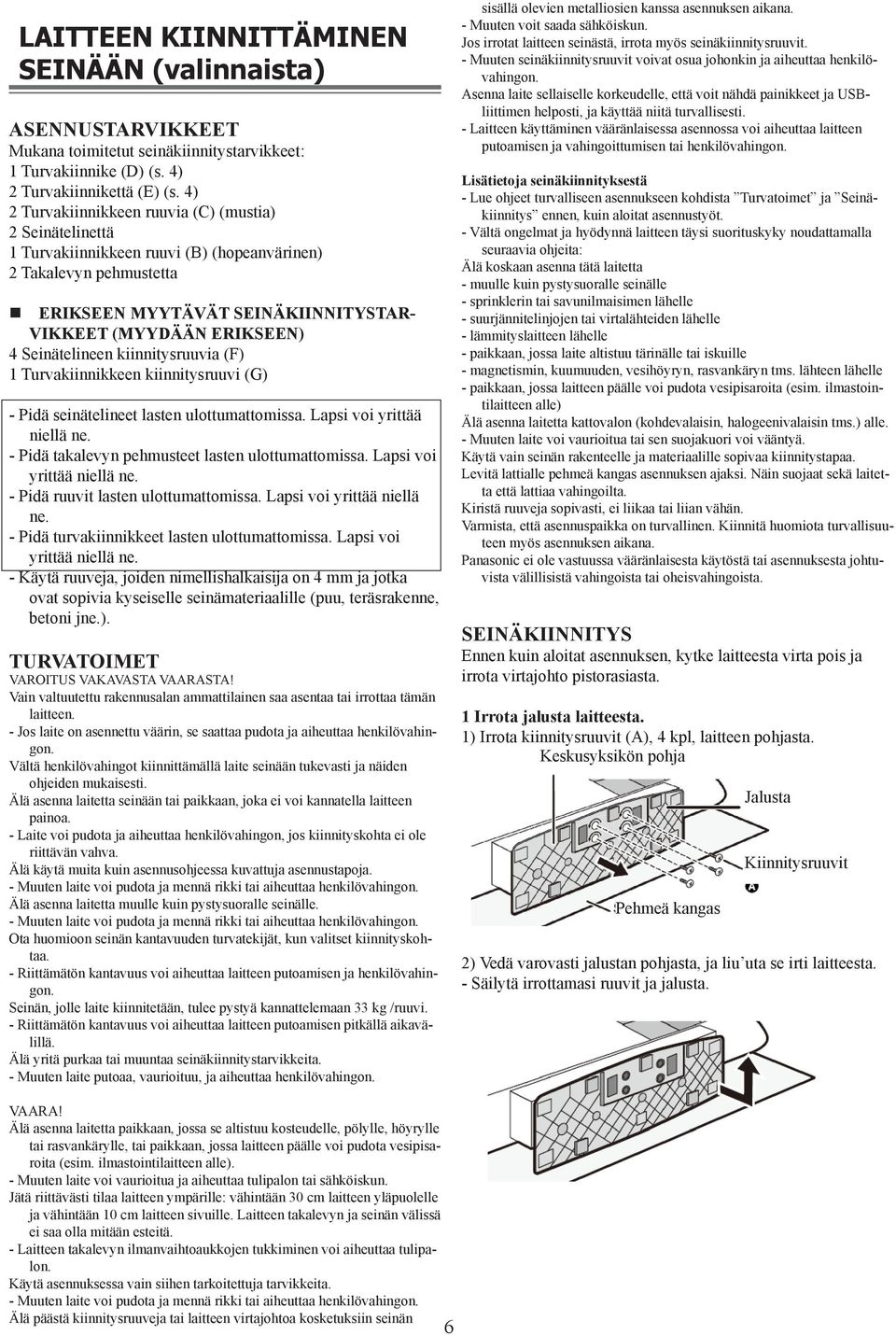

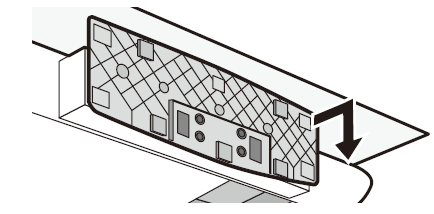

6 LAITTEEN KIINNITTÄMINEN SEINÄÄN (valinnaista) ASENNUSTARVIKKEET Mukana toimitetut seinäkiinnitystarvikkeet: 1 Turvakiinnike (D) (s. 4) 2 Turvakiinnikettä (E) (s. 4) 2 Turvakiinnikkeen ruuvia (C) (mustia) 2 Seinätelinettä 1 Turvakiinnikkeen ruuvi (B) (hopeanvärinen) 2 Takalevyn pehmustetta ERIKSEEN MYYTÄVÄT SEINÄKIINNITYSTAR- VIKKEET (MYYDÄÄN ERIKSEEN) 4 Seinätelineen kiinnitysruuvia (F) 1 Turvakiinnikkeen kiinnitysruuvi (G) - Pidä seinätelineet lasten ulottumattomissa. Lapsi voi yrittää niellä ne. - Pidä takalevyn pehmusteet lasten ulottumattomissa. Lapsi voi yrittää niellä ne. - Pidä ruuvit lasten ulottumattomissa. Lapsi voi yrittää niellä ne. - Pidä turvakiinnikkeet lasten ulottumattomissa. Lapsi voi yrittää niellä ne. - Käytä ruuveja, joiden nimellishalkaisija on 4 mm ja jotka ovat sopivia kyseiselle seinämateriaalille (puu, teräsrakenne, betoni jne.). TURVATOIMET VAROITUS VAKAVASTA VAARASTA! Vain valtuutettu rakennusalan ammattilainen saa asentaa tai irrottaa tämän laitteen. - Jos laite on asennettu väärin, se saattaa pudota ja aiheuttaa henkilövahingon. Vältä henkilövahingot kiinnittämällä laite seinään tukevasti ja näiden ohjeiden mukaisesti. Älä asenna laitetta seinään tai paikkaan, joka ei voi kannatella laitteen painoa. - Laite voi pudota ja aiheuttaa henkilövahingon, jos kiinnityskohta ei ole riittävän vahva. Älä käytä muita kuin asennusohjeessa kuvattuja asennustapoja. - Muuten laite voi pudota ja mennä rikki tai aiheuttaa henkilövahingon. Älä asenna laitetta muulle kuin pystysuoralle seinälle. - Muuten laite voi pudota ja mennä rikki tai aiheuttaa henkilövahingon. Ota huomioon seinän kantavuuden turvatekijät, kun valitset kiinnityskohtaa. - Riittämätön kantavuus voi aiheuttaa laitteen putoamisen ja henkilövahingon. Seinän, jolle laite kiinnitetään, tulee pystyä kannattelemaan 33 kg /ruuvi. - Riittämätön kantavuus voi aiheuttaa laitteen putoamisen pitkällä aikavälillä. Älä yritä purkaa tai muuntaa seinäkiinnitystarvikkeita. - Muuten laite putoaa, vaurioituu, ja aiheuttaa henkilövahingon. sisällä olevien metalliosien kanssa asennuksen aikana. - Muuten voit saada sähköiskun. Jos irrotat laitteen seinästä, irrota myös seinäkiinnitysruuvit. - Muuten seinäkiinnitysruuvit voivat osua johonkin ja aiheuttaa henkilövahingon. Asenna laite sellaiselle korkeudelle, että voit nähdä painikkeet ja USBliittimen helposti, ja käyttää niitä turvallisesti. - Laitteen käyttäminen vääränlaisessa asennossa voi aiheuttaa laitteen putoamisen ja vahingoittumisen tai henkilövahingon. Lisätietoja seinäkiinnityksestä - Lue ohjeet turvalliseen asennukseen kohdista Turvatoimet ja Seinäkiinnitys ennen, kuin aloitat asennustyöt. - Vältä ongelmat ja hyödynnä laitteen täysi suorituskyky noudattamalla seuraavia ohjeita: Älä koskaan asenna tätä laitetta - muulle kuin pystysuoralle seinälle - sprinklerin tai savunilmaisimen lähelle - suurjännitelinjojen tai virtalähteiden lähelle - lämmityslaitteen lähelle - paikkaan, jossa laite altistuu tärinälle tai iskuille - magnetismin, kuumuuden, vesihöyryn, rasvankäryn tms. lähteen lähelle - paikkaan, jossa laitteen päälle voi pudota vesipisaroita (esim. ilmastointilaitteen alle) Älä asenna laitetta kattovalon (kohdevalaisin, halogeenivalaisin tms.) alle. - Muuten laite voi vaurioitua tai sen suojakuori voi vääntyä. Käytä vain seinän rakenteelle ja materiaalille sopivaa kiinnitystapaa. Levitä lattialle pehmeä kangas asennuksen ajaksi. Näin suojaat sekä laitetta että lattiaa vahingoilta. Kiristä ruuveja sopivasti, ei liikaa tai liian vähän. Varmista, että asennuspaikka on turvallinen. Kiinnitä huomiota turvallisuuteen myös asennuksen aikana. Panasonic ei ole vastuussa vääränlaisesta käytöstä tai asennuksesta johtuvista välillisistä vahingoista tai oheisvahingoista. SEINÄKIINNITYS Ennen kuin aloitat asennuksen, kytke laitteesta virta pois ja irrota virtajohto pistorasiasta. 1 Irrota jalusta laitteesta. 1) Irrota kiinnitysruuvit (A), 4 kpl, laitteen pohjasta. Keskusyksikön pohja Pehmeä kangas Jalusta Kiinnitysruuvit 2) Vedä varovasti jalustan pohjasta, ja liu uta se irti laitteesta. - Säilytä irrottamasi ruuvit ja jalusta. VAARA! Älä asenna laitetta paikkaan, jossa se altistuu kosteudelle, pölylle, höyrylle tai rasvankärylle, tai paikkaan, jossa laitteen päälle voi pudota vesipisaroita (esim. ilmastointilaitteen alle). - Muuten laite voi vaurioitua ja aiheuttaa tulipalon tai sähköiskun. Jätä riittävästi tilaa laitteen ympärille: vähintään 30 cm laitteen yläpuolelle ja vähintään 10 cm laitteen sivuille. Laitteen takalevyn ja seinän välissä ei saa olla mitään esteitä. - Laitteen takalevyn ilmanvaihtoaukkojen tukkiminen voi aiheuttaa tulipalon. Käytä asennuksessa vain siihen tarkoitettuja tarvikkeita. - Muuten laite voi pudota ja mennä rikki tai aiheuttaa henkilövahingon. Älä päästä kiinnitysruuveja tai laitteen virtajohtoa kosketuksiin seinän 6

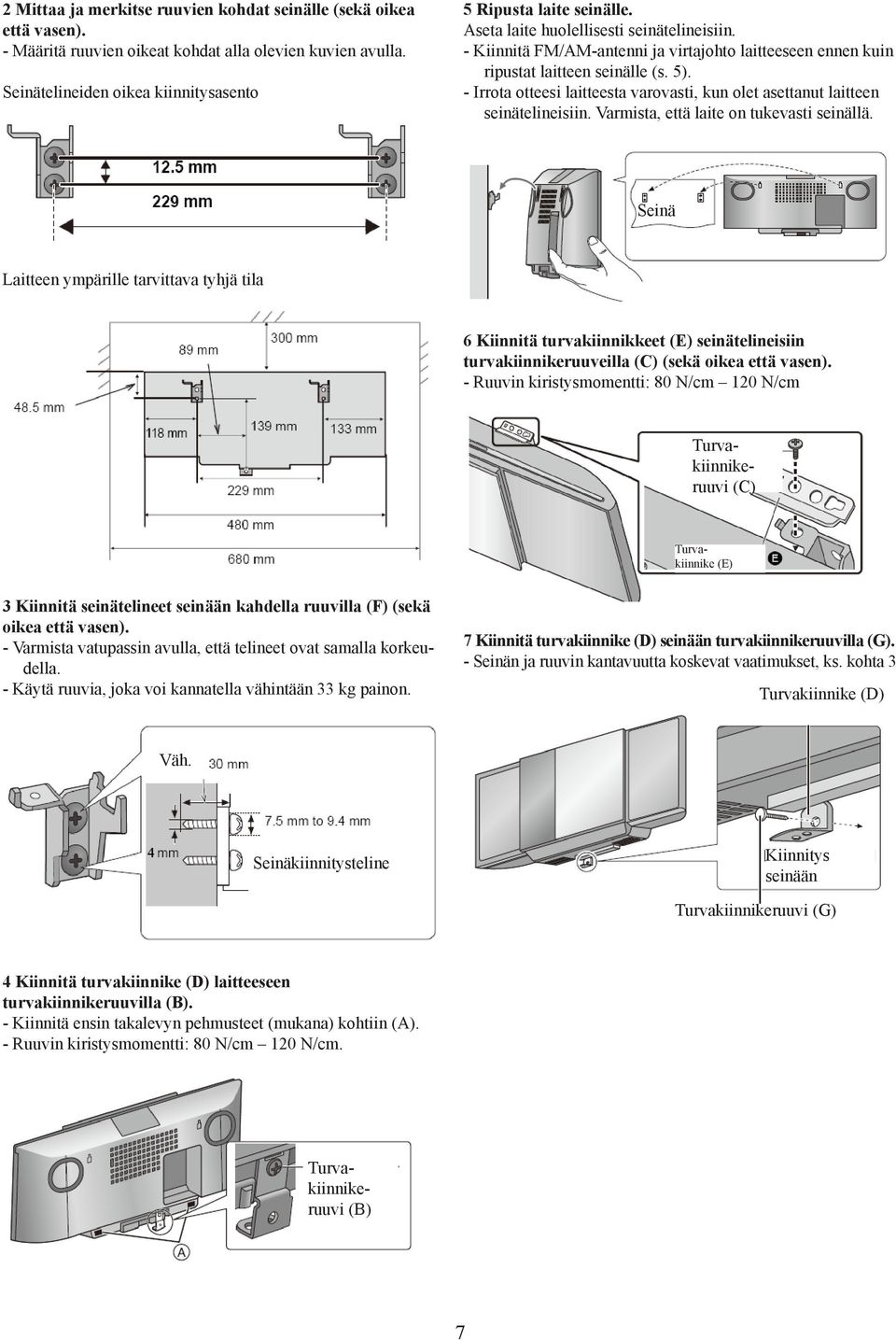

7 2 Mittaa ja merkitse ruuvien kohdat seinälle (sekä oikea että vasen). - Määritä ruuvien oikeat kohdat alla olevien kuvien avulla. Seinätelineiden oikea kiinnitysasento 5 Ripusta laite seinälle. Aseta laite huolellisesti seinätelineisiin. - Kiinnitä FM/AM-antenni ja virtajohto laitteeseen ennen kuin ripustat laitteen seinälle (s. 5). - Irrota otteesi laitteesta varovasti, kun olet asettanut laitteen seinätelineisiin. Varmista, että laite on tukevasti seinällä. Seinä Laitteen ympärille tarvittava tyhjä tila 6 Kiinnitä turvakiinnikkeet (E) seinätelineisiin turvakiinnikeruuveilla (C) (sekä oikea että vasen). - Ruuvin kiristysmomentti: 80 N/cm 120 N/cm Turvakiinnikeruuvi (C) Turvakiinnike (E) 3 Kiinnitä seinätelineet seinään kahdella ruuvilla (F) (sekä oikea että vasen). - Varmista vatupassin avulla, että telineet ovat samalla korkeudella. - Käytä ruuvia, joka voi kannatella vähintään 33 kg painon. 7 Kiinnitä turvakiinnike (D) seinään turvakiinnikeruuvilla (G). - Seinän ja ruuvin kantavuutta koskevat vaatimukset, ks. kohta 3 Turvakiinnike (D) Väh. Seinäkiinnitysteline Kiinnitys seinään Turvakiinnikeruuvi (G) 4 Kiinnitä turvakiinnike (D) laitteeseen turvakiinnikeruuvilla (B). - Kiinnitä ensin takalevyn pehmusteet (mukana) kohtiin (A). - Ruuvin kiristysmomentti: 80 N/cm 120 N/cm. Turvakiinnikeruuvi (B) 7

8 LAITTEEN RAKENNE Edestä KAUKO-OHJAIN [HC55] [HC35] KESKUSYKSIKKÖ Jotkin painikkeet keskusyksikössä (kuten kohta 2) ovat samat kuin kauko-ohjaimessa. Niitä voidaan käyttää toistensa tilalla samojen toimintojen ohjaamiseen. Ylhäältä 8 1 [SLEEP] Uniajastin (s. 12) 2 Valmiustila - toimintatila [O] [O/I] (s. 9, 10, 16) Kytke laite toimintatilaan/valmiustilaan. Valmiustilassa laite kuluttaa vähän sähköä. 3 Numeropainikkeet [1-9, 0, 10] (s. 10, 11, 16) Kaksinumeroisen luvun valinta, esim. 16: [ 10] > [1] > [6] Kolminumeroisen luvun valinta, esim. 226: [ 10] > [ 10] > [2] > [2] > [6] 4 [DEL] Poista ohjelmoitu raita (s. 10) 5 [HC55]: [, ipod] (s. 13, 14) [HC35]: [ipod] (s. 13) 6 [CD] (s. 10) 7 [I<<] [>>I] (s. 10, 11, 13, 14, 16) 8 [>/II] (s. 10, 13, 14, 16) [HC55]: Puheluun vastaaminen (s. 15) 9 [<<] [>>] (s. 10, 11, 13) 10 [SOUND] Ääni (s. 5, 9, 12, 14) 11 [D.BASS] Bassojen säätäminen (s. 12) 12 [PLAY MENU] Toistotapa (s. 10) 13 [ipod MENU] ipodin/iphonen ohjaus (s. 13) [HC55]: [ MENU] Bluetooth-ohjaus (s. 15) 14 [qptu] [OK] (5, 10, 11, 12, 13, 15, 16) 15 [DISPLAY] Näyttötietueet (s. 10, 14) [- DIMMER] Himmennä näyttö pitämällä tämä painike painettuna. Peruuta toiminto pitämällä painike painettuna uudelleen. 16 [HC55]: [OPEN/CLOSE SENSOR] Säädä liukuoven avautumista (s. 9) [HC35]: [INPUT LEVEL] Erillislaitteen tulotasot (s. 5) 17 [ipod p] (s. 9) [ipod p OPEN/CLOSE] ipod-telakan liukuoven avaus [HC55]: Sensorin merkkivalo* 18 [PLAY, ] Toiston ajastin (s. 12) 19 [CLOCK/TIMER] Kellonaika, ajastintoiminnot (s. 12) 20 [PROGRAM] Soitto-ohjelma (10, 11) 21 [+ VOL -], [- VOLUME +] Äänenvoimakkuuden säätö (s. 15) 22 [MUTE] Mykistys (s. 15) Äänentoiston mykistäminen Paina [MUTE]. Peruuta toiminto painamalla uudelleen. Toiminto poistuu käytöstä myös silloin, kun säädät äänenvoimakkuutta tai kytket laitteen pois toimintatilasta. 23 [EXT-IN, RADIO], [RADIO EXT- IN] (s. 11, 16) 24 [ ] (s. 10, 13, 14, 16) [HC55]: [ ] Puhelun katkaiseminen (s. 15) 25 [PRESET EQ] Taajuuskorjain (s. 12) 26 [RADIO MENU] Radiolähetyksen ääni (s. 11) 27 [AUTO OFF] Toiminto kytkee laitteesta virran pois (paitsi jos toimintatilana on radio), jos sitä ei ole käytetty 30 minuuttiin. Kun toiminto on käytössä, A.OFF ilmaisin syttyy. 28 [AUTO PRESET] Radioaseman automaattitallennus (s. 11) 29 [CD p] [CD p, OPEN/CLOSE] Levytilan liukuoven avaaminen/ sulkeminen (s. 9) [HC55]: Sensorin merkkivalo* 30 Valmiustilan merkkivalo 31 [HC55]: Liukuoven liikkeentunnistin (s. 9) 32 Kaiutin 33 Näyttö 34 Liukuovi 35 [HC55]: Mikrofoni (s. 15) 36 [HC55]: Bluetooth -merkkivalo(s. 14) 37 Kauko-ohjainsignaalien vastaanotin. Toimii etäisyydeltä 7 m, suoraan edestäpäin. *Liukuoven liikkeentunnistimen merkkivalo syttyy, kun tunnistin on toiminnassa. Yksi merkkivalo välähtää liukuoven sulkeutuessa/avautuessa.

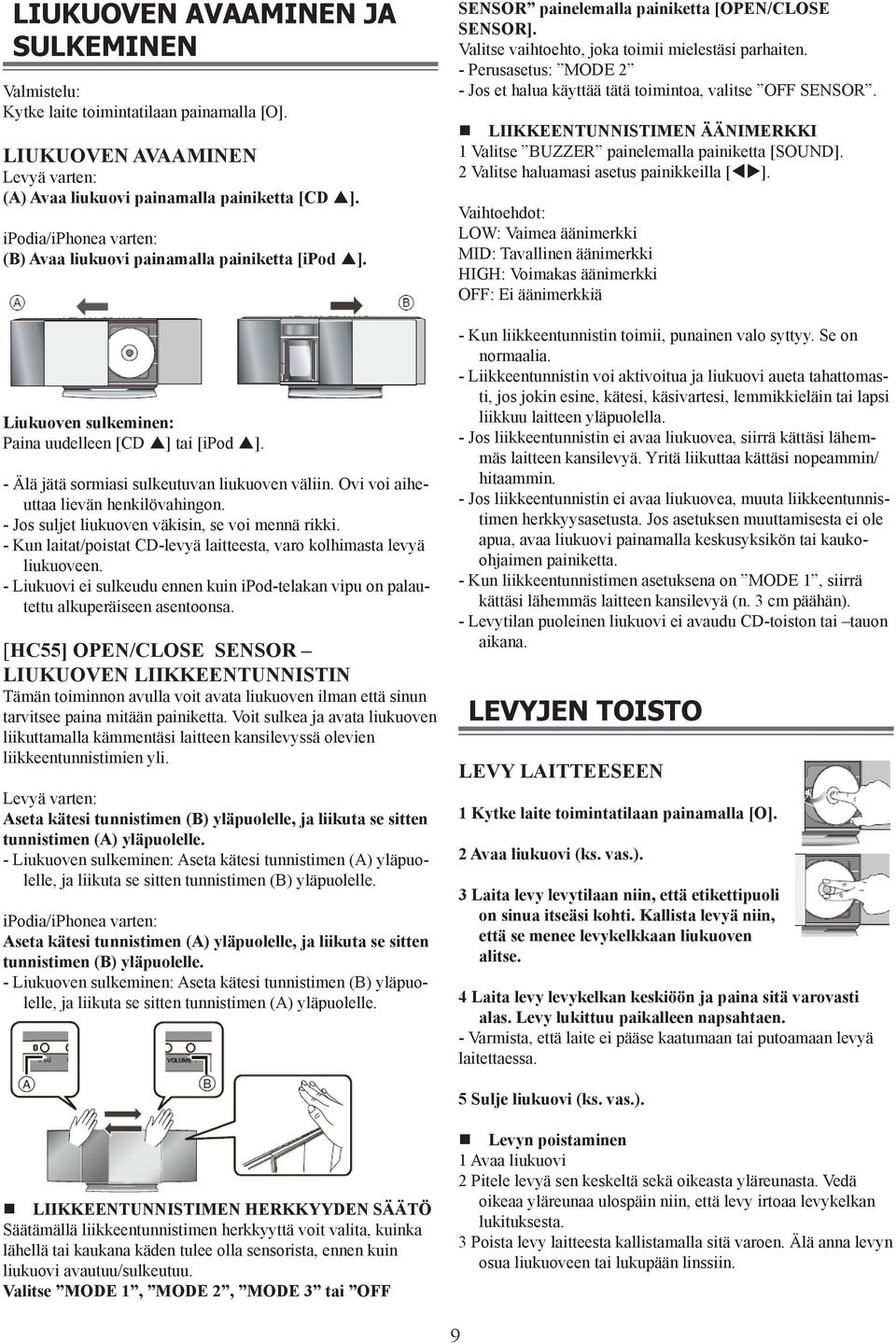

9 LIUKUOVEN AVAAMINEN JA SULKEMINEN Valmistelu: Kytke laite toimintatilaan painamalla [O]. LIUKUOVEN AVAAMINEN Levyä varten: (A) Avaa liukuovi painamalla painiketta [CD p]. ipodia/iphonea varten: (B) Avaa liukuovi painamalla painiketta [ipod p]. Liukuoven sulkeminen: Paina uudelleen [CD p] tai [ipod p]. - Älä jätä sormiasi sulkeutuvan liukuoven väliin. Ovi voi aiheuttaa lievän henkilövahingon. - Jos suljet liukuoven väkisin, se voi mennä rikki. - Kun laitat/poistat CD-levyä laitteesta, varo kolhimasta levyä liukuoveen. - Liukuovi ei sulkeudu ennen kuin ipod-telakan vipu on palautettu alkuperäiseen asentoonsa. [HC55] OPEN/CLOSE SENSOR LIUKUOVEN LIIKKEENTUNNISTIN Tämän toiminnon avulla voit avata liukuoven ilman että sinun tarvitsee paina mitään painiketta. Voit sulkea ja avata liukuoven liikuttamalla kämmentäsi laitteen kansilevyssä olevien liikkeentunnistimien yli. Levyä varten: Aseta kätesi tunnistimen (B) yläpuolelle, ja liikuta se sitten tunnistimen (A) yläpuolelle. - Liukuoven sulkeminen: Aseta kätesi tunnistimen (A) yläpuolelle, ja liikuta se sitten tunnistimen (B) yläpuolelle. ipodia/iphonea varten: Aseta kätesi tunnistimen (A) yläpuolelle, ja liikuta se sitten tunnistimen (B) yläpuolelle. - Liukuoven sulkeminen: Aseta kätesi tunnistimen (B) yläpuolelle, ja liikuta se sitten tunnistimen (A) yläpuolelle. SENSOR painelemalla painiketta [OPEN/CLOSE SENSOR]. Valitse vaihtoehto, joka toimii mielestäsi parhaiten. - Perusasetus: MODE 2 - Jos et halua käyttää tätä toimintoa, valitse OFF SENSOR. LIIKKEENTUNNISTIMEN ÄÄNIMERKKI 1 Valitse BUZZER painelemalla painiketta [SOUND]. 2 Valitse haluamasi asetus painikkeilla [tu]. Vaihtoehdot: LOW: Vaimea äänimerkki MID: Tavallinen äänimerkki HIGH: Voimakas äänimerkki OFF: Ei äänimerkkiä - Kun liikkeentunnistin toimii, punainen valo syttyy. Se on normaalia. - Liikkeentunnistin voi aktivoitua ja liukuovi aueta tahattomasti, jos jokin esine, kätesi, käsivartesi, lemmikkieläin tai lapsi liikkuu laitteen yläpuolella. - Jos liikkeentunnistin ei avaa liukuovea, siirrä kättäsi lähemmäs laitteen kansilevyä. Yritä liikuttaa kättäsi nopeammin/ hitaammin. - Jos liikkeentunnistin ei avaa liukuovea, muuta liikkeentunnistimen herkkyysasetusta. Jos asetuksen muuttamisesta ei ole apua, avaa liukuovi painamalla keskusyksikön tai kaukoohjaimen painiketta. - Kun liikkeentunnistimen asetuksena on MODE 1, siirrä kättäsi lähemmäs laitteen kansilevyä (n. 3 cm päähän). - Levytilan puoleinen liukuovi ei avaudu CD-toiston tai tauon aikana. LEVYJEN TOISTO LEVY LAITTEESEEN 1 Kytke laite toimintatilaan painamalla [O]. 2 Avaa liukuovi (ks. vas.). 3 Laita levy levytilaan niin, että etikettipuoli on sinua itseäsi kohti. Kallista levyä niin, että se menee levykelkkaan liukuoven alitse. 4 Laita levy levykelkan keskiöön ja paina sitä varovasti alas. Levy lukittuu paikalleen napsahtaen. - Varmista, että laite ei pääse kaatumaan tai putoamaan levyä laitettaessa. 5 Sulje liukuovi (ks. vas.). LIIKKEENTUNNISTIMEN HERKKYYDEN SÄÄTÖ Säätämällä liikkeentunnistimen herkkyyttä voit valita, kuinka lähellä tai kaukana käden tulee olla sensorista, ennen kuin liukuovi avautuu/sulkeutuu. Valitse MODE 1, MODE 2, MODE 3 tai OFF Levyn poistaminen 1 Avaa liukuovi 2 Pitele levyä sen keskeltä sekä oikeasta yläreunasta. Vedä oikeaa yläreunaa ulospäin niin, että levy irtoaa levykelkan lukituksesta. 3 Poista levy laitteesta kallistamalla sitä varoen. Älä anna levyn osua liukuoveen tai lukupään linssiin. 9

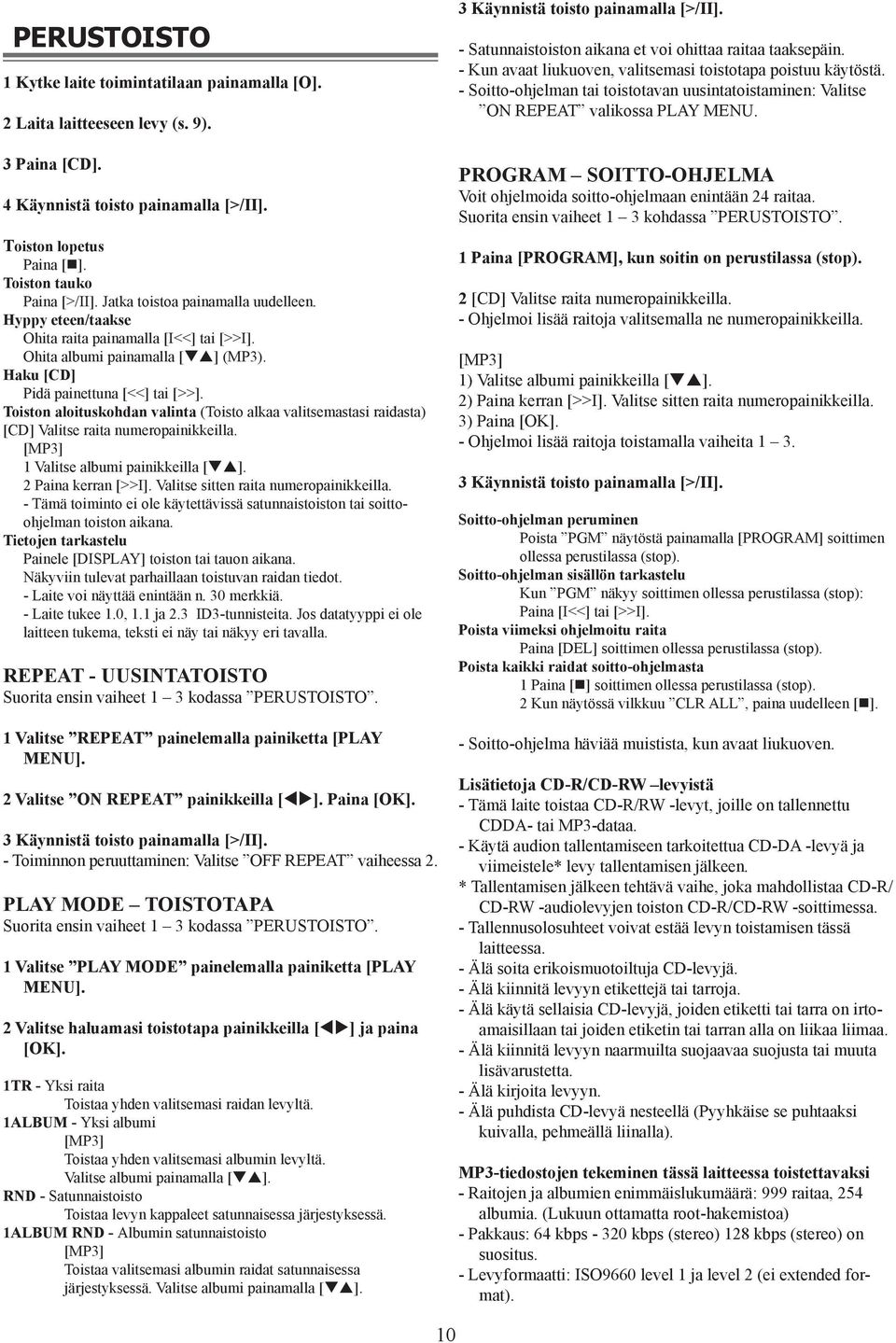

10 PERUSTOISTO 1 Kytke laite toimintatilaan painamalla [O]. 2 Laita laitteeseen levy (s. 9). 3 Paina [CD]. 4 Käynnistä toisto painamalla [>/II]. Toiston lopetus Paina [ ]. Toiston tauko Paina [>/II]. Jatka toistoa painamalla uudelleen. Hyppy eteen/taakse Ohita raita painamalla [I<<] tai [>>I]. Ohita albumi painamalla [qp] (MP3). Haku [CD] Pidä painettuna [<<] tai [>>]. Toiston aloituskohdan valinta (Toisto alkaa valitsemastasi raidasta) [CD] Valitse raita numeropainikkeilla. [MP3] 1 Valitse albumi painikkeilla [qp]. 2 Paina kerran [>>I]. Valitse sitten raita numeropainikkeilla. - Tämä toiminto ei ole käytettävissä satunnaistoiston tai soittoohjelman toiston aikana. Tietojen tarkastelu Painele [DISPLAY] toiston tai tauon aikana. Näkyviin tulevat parhaillaan toistuvan raidan tiedot. - Laite voi näyttää enintään n. 30 merkkiä. - Laite tukee 1.0, 1.1 ja 2.3 ID3-tunnisteita. Jos datatyyppi ei ole laitteen tukema, teksti ei näy tai näkyy eri tavalla. REPEAT - UUSINTATOISTO Suorita ensin vaiheet 1 3 kodassa PERUSTOISTO. 1 Valitse REPEAT painelemalla painiketta [PLAY MENU]. 2 Valitse ON REPEAT painikkeilla [tu]. Paina [OK]. 3 Käynnistä toisto painamalla [>/II]. - Toiminnon peruuttaminen: Valitse OFF REPEAT vaiheessa 2. PLAY MODE TOISTOTAPA Suorita ensin vaiheet 1 3 kodassa PERUSTOISTO. 1 Valitse PLAY MODE painelemalla painiketta [PLAY MENU]. 2 Valitse haluamasi toistotapa painikkeilla [tu] ja paina [OK]. 1TR - Yksi raita Toistaa yhden valitsemasi raidan levyltä. 1ALBUM - Yksi albumi [MP3] Toistaa yhden valitsemasi albumin levyltä. Valitse albumi painamalla [qp]. RND - Satunnaistoisto Toistaa levyn kappaleet satunnaisessa järjestyksessä. 1ALBUM RND - Albumin satunnaistoisto [MP3] Toistaa valitsemasi albumin raidat satunnaisessa järjestyksessä. Valitse albumi painamalla [qp]. 3 Käynnistä toisto painamalla [>/II]. - Satunnaistoiston aikana et voi ohittaa raitaa taaksepäin. - Kun avaat liukuoven, valitsemasi toistotapa poistuu käytöstä. - Soitto-ohjelman tai toistotavan uusintatoistaminen: Valitse ON REPEAT valikossa PLAY MENU. PROGRAM SOITTO-OHJELMA Voit ohjelmoida soitto-ohjelmaan enintään 24 raitaa. Suorita ensin vaiheet 1 3 kohdassa PERUSTOISTO. 1 Paina [PROGRAM], kun soitin on perustilassa (stop). 2 [CD] Valitse raita numeropainikkeilla. - Ohjelmoi lisää raitoja valitsemalla ne numeropainikkeilla. [MP3] 1) Valitse albumi painikkeilla [qp]. 2) Paina kerran [>>I]. Valitse sitten raita numeropainikkeilla. 3) Paina [OK]. - Ohjelmoi lisää raitoja toistamalla vaiheita Käynnistä toisto painamalla [>/II]. Soitto-ohjelman peruminen Poista PGM näytöstä painamalla [PROGRAM] soittimen ollessa perustilassa (stop). Soitto-ohjelman sisällön tarkastelu Kun PGM näkyy soittimen ollessa perustilassa (stop): Paina [I<<] tai [>>I]. Poista viimeksi ohjelmoitu raita Paina [DEL] soittimen ollessa perustilassa (stop). Poista kaikki raidat soitto-ohjelmasta 1 Paina [ ] soittimen ollessa perustilassa (stop). 2 Kun näytössä vilkkuu CLR ALL, paina uudelleen [ ]. - Soitto-ohjelma häviää muistista, kun avaat liukuoven. Lisätietoja CD-R/CD-RW levyistä - Tämä laite toistaa CD-R/RW -levyt, joille on tallennettu CDDA- tai MP3-dataa. - Käytä audion tallentamiseen tarkoitettua CD-DA -levyä ja viimeistele* levy tallentamisen jälkeen. * Tallentamisen jälkeen tehtävä vaihe, joka mahdollistaa CD-R/ CD-RW -audiolevyjen toiston CD-R/CD-RW -soittimessa. - Tallennusolosuhteet voivat estää levyn toistamisen tässä laitteessa. - Älä soita erikoismuotoiltuja CD-levyjä. - Älä kiinnitä levyyn etikettejä tai tarroja. - Älä käytä sellaisia CD-levyjä, joiden etiketti tai tarra on irtoamaisillaan tai joiden etiketin tai tarran alla on liikaa liimaa. - Älä kiinnitä levyyn naarmuilta suojaavaa suojusta tai muuta lisävarustetta. - Älä kirjoita levyyn. - Älä puhdista CD-levyä nesteellä (Pyyhkäise se puhtaaksi kuivalla, pehmeällä liinalla). MP3-tiedostojen tekeminen tässä laitteessa toistettavaksi - Raitojen ja albumien enimmäislukumäärä: 999 raitaa, 254 albumia. (Lukuun ottamatta root-hakemistoa) - Pakkaus: 64 kbps kbps (stereo) 128 kbps (stereo) on suositus. - Levyformaatti: ISO9660 level 1 ja level 2 (ei extended format). 10

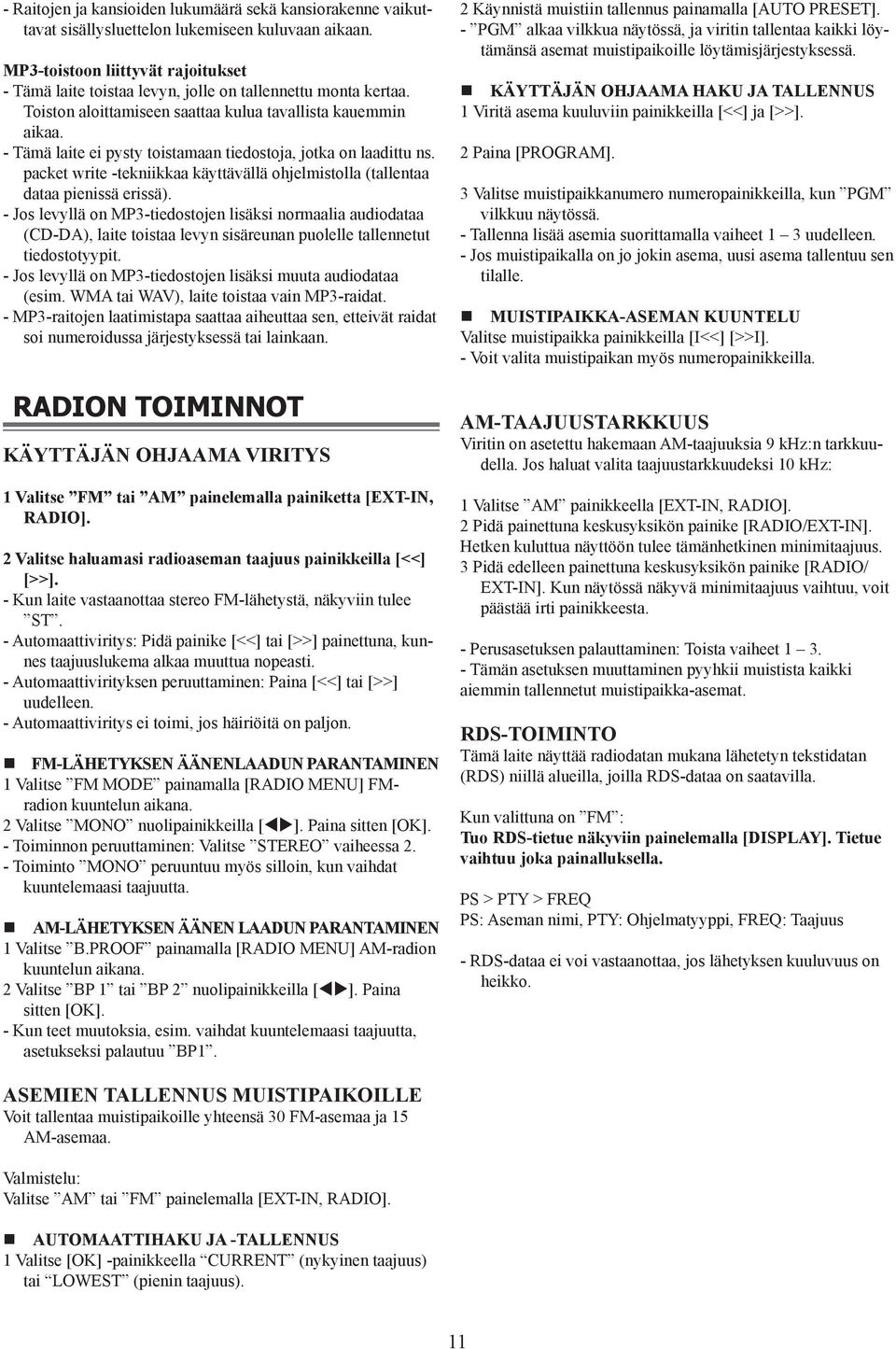

11 - Raitojen ja kansioiden lukumäärä sekä kansiorakenne vaikuttavat sisällysluettelon lukemiseen kuluvaan aikaan. MP3-toistoon liittyvät rajoitukset - Tämä laite toistaa levyn, jolle on tallennettu monta kertaa. Toiston aloittamiseen saattaa kulua tavallista kauemmin aikaa. - Tämä laite ei pysty toistamaan tiedostoja, jotka on laadittu ns. packet write -tekniikkaa käyttävällä ohjelmistolla (tallentaa dataa pienissä erissä). - Jos levyllä on MP3-tiedostojen lisäksi normaalia audiodataa (CD-DA), laite toistaa levyn sisäreunan puolelle tallennetut tiedostotyypit. - Jos levyllä on MP3-tiedostojen lisäksi muuta audiodataa (esim. WMA tai WAV), laite toistaa vain MP3-raidat. - MP3-raitojen laatimistapa saattaa aiheuttaa sen, etteivät raidat soi numeroidussa järjestyksessä tai lainkaan. RADION TOIMINNOT KÄYTTÄJÄN OHJAAMA VIRITYS 1 Valitse FM tai AM painelemalla painiketta [EXT-IN, RADIO]. 2 Valitse haluamasi radioaseman taajuus painikkeilla [<<] [>>]. - Kun laite vastaanottaa stereo FM-lähetystä, näkyviin tulee ST. - Automaattiviritys: Pidä painike [<<] tai [>>] painettuna, kunnes taajuuslukema alkaa muuttua nopeasti. - Automaattivirityksen peruuttaminen: Paina [<<] tai [>>] uudelleen. - Automaattiviritys ei toimi, jos häiriöitä on paljon. FM-LÄHETYKSEN ÄÄNENLAADUN PARANTAMINEN 1 Valitse FM MODE painamalla [RADIO MENU] FMradion kuuntelun aikana. 2 Valitse MONO nuolipainikkeilla [tu]. Paina sitten [OK]. - Toiminnon peruuttaminen: Valitse STEREO vaiheessa 2. - Toiminto MONO peruuntuu myös silloin, kun vaihdat kuuntelemaasi taajuutta. AM-LÄHETYKSEN ÄÄNEN LAADUN PARANTAMINEN 1 Valitse B.PROOF painamalla [RADIO MENU] AM-radion kuuntelun aikana. 2 Valitse BP 1 tai BP 2 nuolipainikkeilla [tu]. Paina sitten [OK]. - Kun teet muutoksia, esim. vaihdat kuuntelemaasi taajuutta, asetukseksi palautuu BP1. 2 Käynnistä muistiin tallennus painamalla [AUTO PRESET]. - PGM alkaa vilkkua näytössä, ja viritin tallentaa kaikki löytämänsä asemat muistipaikoille löytämisjärjestyksessä. KÄYTTÄJÄN OHJAAMA HAKU JA TALLENNUS 1 Viritä asema kuuluviin painikkeilla [<<] ja [>>]. 2 Paina [PROGRAM]. 3 Valitse muistipaikkanumero numeropainikkeilla, kun PGM vilkkuu näytössä. - Tallenna lisää asemia suorittamalla vaiheet 1 3 uudelleen. - Jos muistipaikalla on jo jokin asema, uusi asema tallentuu sen tilalle. MUISTIPAIKKA-ASEMAN KUUNTELU Valitse muistipaikka painikkeilla [I<<] [>>I]. - Voit valita muistipaikan myös numeropainikkeilla. AM-TAAJUUSTARKKUUS Viritin on asetettu hakemaan AM-taajuuksia 9 khz:n tarkkuudella. Jos haluat valita taajuustarkkuudeksi 10 khz: 1 Valitse AM painikkeella [EXT-IN, RADIO]. 2 Pidä painettuna keskusyksikön painike [RADIO/EXT-IN]. Hetken kuluttua näyttöön tulee tämänhetkinen minimitaajuus. 3 Pidä edelleen painettuna keskusyksikön painike [RADIO/ EXT-IN]. Kun näytössä näkyvä minimitaajuus vaihtuu, voit päästää irti painikkeesta. - Perusasetuksen palauttaminen: Toista vaiheet Tämän asetuksen muuttaminen pyyhkii muistista kaikki aiemmin tallennetut muistipaikka-asemat. RDS-TOIMINTO Tämä laite näyttää radiodatan mukana lähetetyn tekstidatan (RDS) niillä alueilla, joilla RDS-dataa on saatavilla. Kun valittuna on FM : Tuo RDS-tietue näkyviin painelemalla [DISPLAY]. Tietue vaihtuu joka painalluksella. PS > PTY > FREQ PS: Aseman nimi, PTY: Ohjelmatyyppi, FREQ: Taajuus - RDS-dataa ei voi vastaanottaa, jos lähetyksen kuuluvuus on heikko. ASEMIEN TALLENNUS MUISTIPAIKOILLE Voit tallentaa muistipaikoille yhteensä 30 FM-asemaa ja 15 AM-asemaa. Valmistelu: Valitse AM tai FM painelemalla [EXT-IN, RADIO]. AUTOMAATTIHAKU JA -TALLENNUS 1 Valitse [OK] -painikkeella CURRENT (nykyinen taajuus) tai LOWEST (pienin taajuus). 11

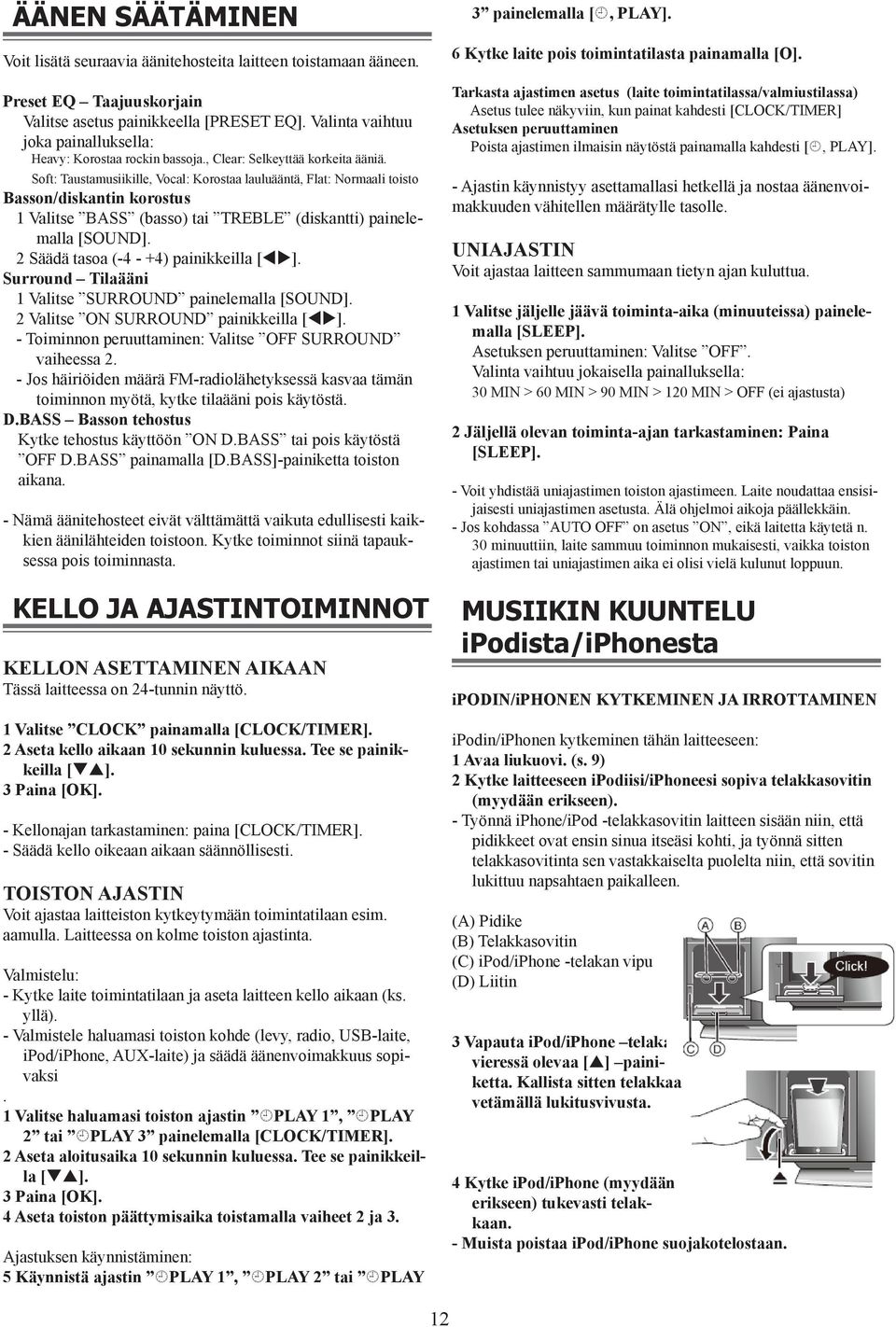

12 ÄÄNEN SÄÄTÄMINEN Voit lisätä seuraavia äänitehosteita laitteen toistamaan ääneen. Preset EQ Taajuuskorjain Valitse asetus painikkeella [PRESET EQ]. Valinta vaihtuu joka painalluksella: Heavy: Korostaa rockin bassoja., Clear: Selkeyttää korkeita ääniä. Soft: Taustamusiikille, Vocal: Korostaa lauluääntä, Flat: Normaali toisto Basson/diskantin korostus 1 Valitse BASS (basso) tai TREBLE (diskantti) painelemalla [SOUND]. 2 Säädä tasoa ( ) painikkeilla [tu]. Surround Tilaääni 1 Valitse SURROUND painelemalla [SOUND]. 2 Valitse ON SURROUND painikkeilla [tu]. - Toiminnon peruuttaminen: Valitse OFF SURROUND vaiheessa 2. - Jos häiriöiden määrä FM-radiolähetyksessä kasvaa tämän toiminnon myötä, kytke tilaääni pois käytöstä. D.BASS Basson tehostus Kytke tehostus käyttöön ON D.BASS tai pois käytöstä OFF D.BASS painamalla [D.BASS]-painiketta toiston aikana. - Nämä äänitehosteet eivät välttämättä vaikuta edullisesti kaikkien äänilähteiden toistoon. Kytke toiminnot siinä tapauksessa pois toiminnasta. KELLO JA AJASTINTOIMINNOT KELLON ASETTAMINEN AIKAAN Tässä laitteessa on 24-tunnin näyttö. 1 Valitse CLOCK painamalla [CLOCK/TIMER]. 2 Aseta kello aikaan 10 sekunnin kuluessa. Tee se painikkeilla [qp]. 3 Paina [OK]. - Kellonajan tarkastaminen: paina [CLOCK/TIMER]. - Säädä kello oikeaan aikaan säännöllisesti. TOISTON AJASTIN Voit ajastaa laitteiston kytkeytymään toimintatilaan esim. aamulla. Laitteessa on kolme toiston ajastinta. Valmistelu: - Kytke laite toimintatilaan ja aseta laitteen kello aikaan (ks. yllä). - Valmistele haluamasi toiston kohde (levy, radio, USB-laite, ipod/iphone, AUX-laite) ja säädä äänenvoimakkuus sopivaksi. 1 Valitse haluamasi toiston ajastin PLAY 1, PLAY 2 tai PLAY 3 painelemalla [CLOCK/TIMER]. 2 Aseta aloitusaika 10 sekunnin kuluessa. Tee se painikkeilla [qp]. 3 Paina [OK]. 4 Aseta toiston päättymisaika toistamalla vaiheet 2 ja 3. Ajastuksen käynnistäminen: 5 Käynnistä ajastin PLAY 1, PLAY 2 tai PLAY 3 painelemalla [, PLAY]. 6 Kytke laite pois toimintatilasta painamalla [O]. Tarkasta ajastimen asetus (laite toimintatilassa/valmiustilassa) Asetus tulee näkyviin, kun painat kahdesti [CLOCK/TIMER] Asetuksen peruuttaminen Poista ajastimen ilmaisin näytöstä painamalla kahdesti [, PLAY]. - Ajastin käynnistyy asettamallasi hetkellä ja nostaa äänenvoimakkuuden vähitellen määrätylle tasolle. UNIAJASTIN Voit ajastaa laitteen sammumaan tietyn ajan kuluttua. 1 Valitse jäljelle jäävä toiminta-aika (minuuteissa) painelemalla [SLEEP]. Asetuksen peruuttaminen: Valitse OFF. Valinta vaihtuu jokaisella painalluksella: 30 MIN > 60 MIN > 90 MIN > 120 MIN > OFF (ei ajastusta) 2 Jäljellä olevan toiminta-ajan tarkastaminen: Paina [SLEEP]. - Voit yhdistää uniajastimen toiston ajastimeen. Laite noudat taa ensisijaisesti uniajastimen asetusta. Älä ohjelmoi aikoja päällek käin. - Jos kohdassa AUTO OFF on asetus ON, eikä laitetta käytetä n. 30 minuuttiin, laite sammuu toiminnon mukaisesti, vaikka toiston ajastimen tai uniajastimen aika ei olisi vielä kulunut loppuun. MUSIIKIN KUUNTELU ipodista/iphonesta ipodin/iphonen KYTKEMINEN JA IRROTTAMINEN ipodin/iphonen kytkeminen tähän laitteeseen: 1 Avaa liukuovi. (s. 9) 2 Kytke laitteeseen ipodiisi/iphoneesi sopiva telakkasovitin (myydään erikseen). - Työnnä iphone/ipod -telakkasovitin laitteen sisään niin, että pidikkeet ovat ensin sinua itseäsi kohti, ja työnnä sitten telakkasovitinta sen vastakkaiselta puolelta niin, että sovitin lukittuu napsahtaen paikalleen. (A) Pidike (B) Telakkasovitin (C) ipod/iphone -telakan vipu (D) Liitin 3 Vapauta ipod/iphone telakan lukitus painamalla telakan vieressä olevaa [p] painiketta. Kallista sitten telakkaa vetämällä lukitusvivusta. 4 Kytke ipod/iphone (myydään erikseen) tukevasti telakkaan. - Muista poistaa ipod/iphone suojakotelostaan. 12

13 5 Työnnä telakan lukitusvipu takaisin paikalleen niin, että se lukittuu napsahtaen. 6 Sulje liukuovi. (s. 9) ipodin/iphonen irrottaminen tästä laitteesta: 1 Toista vaiheet 1 ja 3 (yllä). 2 Irrota ipod/iphone vetämällä se suoraan ulos. 3 Toista vaiheet 5 ja 6 (yllä). - Jos ipod/iphone telakkaa ei kallisteta ipodia/iphonea kytkettäessä tai irrotettaessa, liittimet voivat vahingoittua. - Muista käyttää ipodiisi/iphoneesi sopivaa telakkasovitinta. Telakkasovittimen voit hankkia ipod-jälleenmyyjältäsi. - Vaimenna keskusyksikön äänenvoimakkuus minimiin ennen kuin kytket tai irrotat ipodin/iphonen. ipod/iphone TOIMINNOT Valmistelu: Paina [ipod]. ([HC55]: Valitse IPOD painelemalla [, ipod].) Toisto Paina [>/II]. Tauko Paina [>/II] tai [ ]. Jatka toistoa keskeytyskohdasta painamalla uudelleen. Raidan ohitus Paina [I<<] tai [>>I]. Haku nykyisen raidan sisällä Pidä painettuna [<<] tai [>>]. Näytä ipodin/iphonen valikko/palaa edelliseen valikkoon Paina toistotilassa [ipod MENU]. (Vain kauko-ohjaimella) Valitse sisältöä ipodin/iphonen valikosta Paina [qp] ja sitten [OK]. (Vain kauko-ohjaimella) - ipod/iphone -malli saattaa aiheuttaa sen, että nämä toiminnot vaihtelevat tai eivät toimi. Yhteensopivat ipod/iphone mallit (Tammikuu 2011) - Päivitä ipodisi/iphonesi ohjelmisto uusimpaan saatavilla olevaan ohjelmistoon ennen kuin käytä sitä tämän laitteen kanssa. - Yhteensopivuus riippuu ipodisi/iphonesi ohjelmistoversiosta. - Joidenkin mallien kohdalla ipod/iphone tulee irrottaa telakasta ja valita albumi, esittäjä jne. ipodin/iphonen ohjaimilla. iphone - Kaikkia puhelintoimintoja voi ohjata vain iphonen kosketusnäytöstä. - Laite ei näytä saapuvia puheluja eikä puhelimen toimintatilaa näytössään. - Saapuvan puhelun soittoääni kuuluu iphonen kaiuttimesta. Kun tämä laite on ipod/iphone-käyttötilassa, soittoääni kuuluu myös tämän laitteen kaiuttimista. - iphonen kytkeminen/irrottaminen tästä laitteesta ei katkaise puhelua. - Ei ole olemassa Apple Inc:in teknisiä määrityksiä, jotka takaisivat iphonen edellä kuvatun toiminnan. Uudet iphonemallit ja uudet iphone-päivitykset saattavat toimia eri tavoin. ipodin/iphonen lataaminen - Etulevyn näytössä näkyy IPOD CHARGING, kun ipod/ iphone latautuu keskusyksikön ollessa valmiustilassa. - Tarkasta, onko ipodin/iphonen akku latautunut täyteen. Ellet käytä ipodia/iphonea pitkään aikaan sen jälkeen, kun akku on latautunut täyteen, irrota ipod/iphone tästä laitteesta, koska muuten akku tyhjenee itsekseen. (Yhden täyteen latautumisen jälkeen akun latautuminen ei käynnisty uudelleen). [HC55] INTERNET-RADION KUUNTELU Voit kuunnella internet-radiota tällä laitteella, jos sinulla on iphone/ipod touch, johon on asennettu vtuner for Panasonic. - Lisätietoja vtuner for Panasonicista, yhteensopivista ipod/iphone malleista, ohjelmistoversioista, hankkimisesta, asennuksesta ja käytöstä: Valmistelu: Asenna iphoneesi/ipod touchiisi vtuner for Panasonic. 1 Kytke iphone/ipod touch tähän laitteeseen. 2 Valitse INTERNET RADIO painelemalla painiketta [, ipod]. vtuner for Panasonic käynnistyy. [HC55] BLUETOOTH -YHTEENSOPIVAN LAITTEEN KÄYTTÖ BLUETOOTHIN KÄYTTÖ Mikä on Bluetooth? Bluetooth -tekniikalla voit luoda langattoman yhteyden toiseen elektroniikkalaitteeseen. Taajuuskaista Tämä laite käyttää 2.4 GHz:n taajuuskaistaa, mutta muut laitteet voivat käyttää samaa taajuuskaistaa. Vältä häiriöt muiden langattomien laitteiden kanssa noudattamalla alla olevia varoituksia. Tämän laitteen sertifiointi Tämä laite täyttää taajuusrajoitukset ja on saanut sertifioinnin 13

14 taajuuskaistoja koskevien lakien nojalla, joten langattoman laitteen käyttölupaa ei tarvita. Seuraavat seikat ovat kuitenkin lain mukaan rangaistavia: - Laitteen purkaminen osiin. - Laitteen muuntaminen. Käytön rajoitukset - Langaton signaalinvälitys ja/tai käyttö kaikkien Bluetooth -laitteiden kanssa ei ole taattua. - Yhteensopivat matkapuhelimet, jotka kykenevät langattomaan tiedonsiirtoon, käyttävät ja vastaavat Bluetooth SIG, Inc:n määrittämiä standardeja. Jos matkapuhelin on optimoitu vastaamaan standardeja, jotkin toiminnot saattavat toimia. Siitä huolimatta matkapuhelimen tekniset tiedot ja asetukset saattavat aiheuttaa sen, että yhteyttä ei voi muodostaa, eikä toimintatapaa, näyttöä tai käyttöä taata. - Tämä laite tukee Bluetooth turvatoimintoja, mutta käyttöympäristö tai asetukset voivat aiheuttaa sen, että turvataso ei ole riittävä. Noudata varovaisuutta, kun siirrät dataa langattomasti. - Huomaa, ettei Panasonic ole vastuussa datasta ja/tai tiedoista, jotka saattavat altistua häiriöille tai muutoin vaarantua langattoman siirron aikana. Käyttöetäisyys Käytä tätä laitetta 10 metrin esteettömällä alueella. Käyttöalue saattaa pienentyä, jos välissä on esteitä, häiriötä aiheuttavia laitteita, ihmisiä tai rakenteita. Huomaa, ettei mainittu toimintaalue ole taattu. Muiden laitteiden vaikutus - Saattaa olla, ettei laite toimi oikein tai huomaat toimintahäiriöitä (kuten äänen rikkoutumista), kun laitteen lähelle tuodaan muita laitteita. Signaalihäiriöiden estämiseksi suosittelemme, että laite pidetään kaukana seuraavista laitteista käytön aikana: mikroaaltouunit, langaton LAN, elektroniikkalaitteet, Audio & Video laitteet, toimistolaitteet, langattomat digitaalipuhelimet, faksit jne. - Jos asut lähellä ohjelmalähetysasemaa ja signaali on liian voimakas, tämä laite ei välttämättä toimi kunnolla. - Jos käytössäsi on kannettava tietokone, jossa on langaton LAN-lähetin, älä käytä tätä laitetta ja langatonta LANia samaan aikaan. - Jos häiriöitä ilmenee yli 5 metrin etäisyydellä langattomasti toimivasta LAN-laitteesta, sammuta langattoman LANlaitteen virta. Laitteen käyttötarkoituksiin liittyvät rajoitukset Tämä laite on tarkoitettu tavalliseen, yleiseen käyttöön. Tätä laitetta ei ole kehitetty eikä valmistettu siinä tarkoituksessa, että sitä käytettäisiin erityistä turvallisuutta vaativissa tai vaarallisissa tilanteissa. Älä käytä tätä laitetta sellaisissa tilanteissa. - Seuraavassa on lueteltu esimerkkejä tilanteista, joissa vaaditaan äärimmäistä varovaisuutta ja jotka voivat suoraan johtaa kuolemaan tai vakavaan ruumiilliseen vahinkoon: esim. ydintekniikka, ja seuraavien laitteiden käyttö: ydinreaktorit, lentoaluksen automaattiohjaus, lennonjohtojärjestelmät, raskaan rahtilaitteiston ohjausjärjestelmät, elvytyslaitteistot ja elämää ylläpitävät laitteistot, asejärjestelmien ohjausjärjestelmät, ohjusten laukaisujärjestelmät jne. BLUETOOTH PARILIITOKSEN MUODOSTAMINEN Valmistelu: Muodosta tämän laitteen ja Bluetooth -laitteen välille pariliitos audiokytkennän luomiseksi. 1 Valitse BLUETOOTH painelemalla painiketta [, ipod]. Ensimmäisellä käyttökerralla laite siirtyy pariliitoksenmuodostustilaan automaattisesti. 2 Kun tämä laite on pariliitoksenmuodostustilassa, avaa Bluetooth -laitteen valikko, ja suorita Bluetooth laitteiden haku löytääksesi tämän laitteen (SC-HC55). - Lisätietoja Bluetooth -laitteiden kytkennästä Bluetooth laitteen käyttöohjeessa. - Jos liitos vaatii tunnusluvun, syötä tunnusluku Jos pariliitoksen muodostus onnistui, liitetyn laitteen nimi näkyy näytössä n. 2 sekuntia. Bluetooth -ilmaisin syttyy. Laite on nyt valmis käytettäväksi Bluetooth -tilassa. - Varmista, että Bluetooth-laite tukee A2DP (Advance Audio Distribution Profile) -profiilia. - Tämä laite tukee SCMS-T-menetelmällä kopiosuojatun materiaalin A2DP-vastaanottoa. - A2DP mahdollistaa äänen suoratoiston audiolähteestä (kännykästä, tietokoneesta, kannettavasta tietokoneesta) tähän laitteeseen Bluetooth-yhteyden välityksellä. - Matkapuhelimen tekniset ominaisuudet tai asetukset voivat aiheuttaa sen, ettei yhteyttä voi muodostaa, ja myös toiminta ja näyttötietue voivat olla erilaiset. - Voit rekisteröidä tämän laitteen muistiin enintään 6 laitetta. Katkaise yhteys nykyiseen Bluetooth-laitteeseen ja lue lisätietoja (s. 15). - Jos rekisteröit enemmän kuin enimmäismäärän laitteita, yhteyshistorian vanhin laite häviää muistista. - Jos rekisteröit uudelleen laitteen, jonka olet jo rekisteröinyt, se häviää muistista. OHJELMAN TOISTO Muodosta tämän laitteen ja Bluetooth -laitteen välille pariliitos audiokytkennän luomiseksi. 1 Valitse BLUETOOTH painelemalla painiketta [, ipod]. 2 Bluetooth -laitteesta: Luo yhteys valitsemalla Bluetooth laitteen valikosta tämä laite (SC-HC55). 3 Bluetooth -laitteesta: Käynnistä audiolähteen toisto. - Jos kytkentä on olemassa, ääni toistuu tämän laitteen kautta. - Bluetooth -merkkivalo syttyy kytkennän merkiksi. - Lisätietoja Bluetooth -laitteen käyttöohjeessa. 4 Seuraavia toimintoja voi käyttää myös kauko-ohjaimella: Toisto Käynnistä toisto painamalla [>/II]. Toiston lopetus (stop) Paina [ ]. Toiston tauko (pause) Paina [>/II]. Jatka toistoa keskeytyskohdasta painamalla uudelleen. Raidan ohitus Paina [I<<] tai [>>I]. Näyttötietueet Painele [DISPLAY]. 14

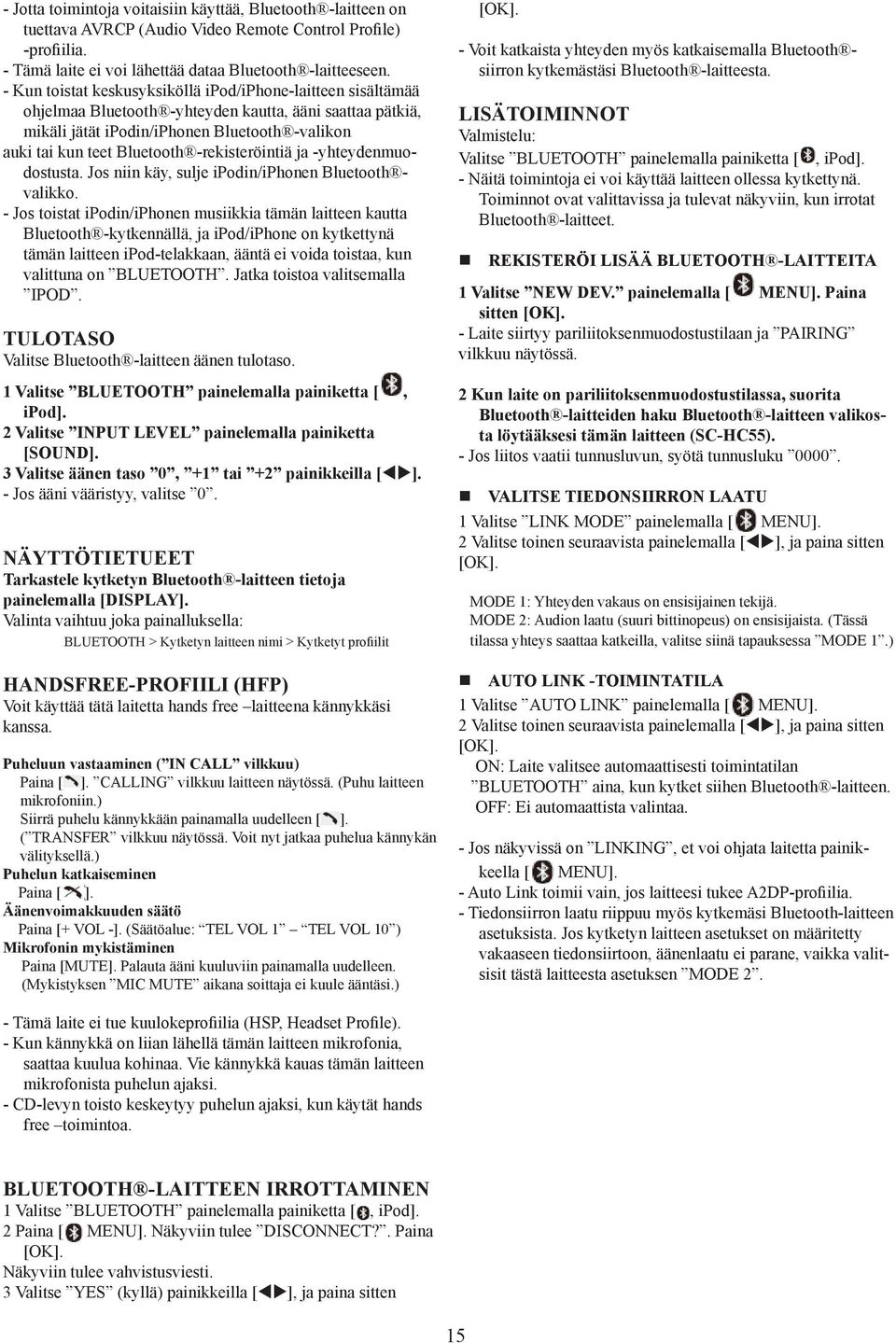

15 - Jotta toimintoja voitaisiin käyttää, Bluetooth -laitteen on tuettava AVRCP (Audio Video Remote Control Profile) -profiilia. - Tämä laite ei voi lähettää dataa Bluetooth -laitteeseen. - Kun toistat keskusyksiköllä ipod/iphone-laitteen sisältämää ohjelmaa Bluetooth -yhteyden kautta, ääni saattaa pätkiä, mikäli jätät ipodin/iphonen Bluetooth -valikon auki tai kun teet Bluetooth -rekisteröintiä ja -yhteydenmuodostusta. Jos niin käy, sulje ipodin/iphonen Bluetooth valikko. - Jos toistat ipodin/iphonen musiikkia tämän laitteen kautta Bluetooth -kytkennällä, ja ipod/iphone on kytkettynä tämän laitteen ipod-telakkaan, ääntä ei voida toistaa, kun valittuna on BLUETOOTH. Jatka toistoa valitsemalla IPOD. TULOTASO Valitse Bluetooth -laitteen äänen tulotaso. 1 Valitse BLUETOOTH painelemalla painiketta [, ipod]. 2 Valitse INPUT LEVEL painelemalla painiketta [SOUND]. 3 Valitse äänen taso 0, +1 tai +2 painikkeilla [tu]. - Jos ääni vääristyy, valitse 0. NÄYTTÖTIETUEET Tarkastele kytketyn Bluetooth -laitteen tietoja painelemalla [DISPLAY]. Valinta vaihtuu joka painalluksella: BLUETOOTH > Kytketyn laitteen nimi > Kytketyt profiilit HANDSFREE-PROFIILI (HFP) Voit käyttää tätä laitetta hands free laitteena kännykkäsi kanssa. Puheluun vastaaminen ( IN CALL vilkkuu) Paina [ ]. CALLING vilkkuu laitteen näytössä. (Puhu laitteen mikrofoniin.) Siirrä puhelu kännykkään painamalla uudelleen [ ]. ( TRANSFER vilkkuu näytössä. Voit nyt jatkaa puhelua kännykän välityksellä.) Puhelun katkaiseminen Paina [ ]. Äänenvoimakkuuden säätö Paina [+ VOL -]. (Säätöalue: TEL VOL 1 TEL VOL 10 ) Mikrofonin mykistäminen Paina [MUTE]. Palauta ääni kuuluviin painamalla uudelleen. (Mykistyksen MIC MUTE aikana soittaja ei kuule ääntäsi.) [OK]. - Voit katkaista yhteyden myös katkaisemalla Bluetooth siirron kytkemästäsi Bluetooth -laitteesta. LISÄTOIMINNOT Valmistelu: Valitse BLUETOOTH painelemalla painiketta [, ipod]. - Näitä toimintoja ei voi käyttää laitteen ollessa kytkettynä. Toiminnot ovat valittavissa ja tulevat näkyviin, kun irrotat Bluetooth -laitteet. REKISTERÖI LISÄÄ BLUETOOTH -LAITTEITA 1 Valitse NEW DEV. painelemalla [ MENU]. Paina sitten [OK]. - Laite siirtyy pariliitoksenmuodostustilaan ja PAIRING vilkkuu näytössä. 2 Kun laite on pariliitoksenmuodostustilassa, suorita Bluetooth -laitteiden haku Bluetooth -laitteen valikosta löytääksesi tämän laitteen (SC-HC55). - Jos liitos vaatii tunnusluvun, syötä tunnusluku VALITSE TIEDONSIIRRON LAATU 1 Valitse LINK MODE painelemalla [ MENU]. 2 Valitse toinen seuraavista painelemalla [tu], ja paina sitten [OK]. MODE 1: Yhteyden vakaus on ensisijainen tekijä. MODE 2: Audion laatu (suuri bittinopeus) on ensisijaista. (Tässä tilassa yhteys saattaa katkeilla, valitse siinä tapauksessa MODE 1.) AUTO LINK -TOIMINTATILA 1 Valitse AUTO LINK painelemalla [ MENU]. 2 Valitse toinen seuraavista painelemalla [tu], ja paina sitten [OK]. ON: Laite valitsee automaattisesti toimintatilan BLUETOOTH aina, kun kytket siihen Bluetooth -laitteen. OFF: Ei automaattista valintaa. - Jos näkyvissä on LINKING, et voi ohjata laitetta painikkeella [ MENU]. - Auto Link toimii vain, jos laitteesi tukee A2DP-profiilia. - Tiedonsiirron laatu riippuu myös kytkemäsi Bluetooth-laitteen asetuksista. Jos kytketyn laitteen asetukset on määritetty vakaaseen tiedonsiirtoon, äänenlaatu ei parane, vaikka valitsisit tästä laitteesta asetuksen MODE 2. - Tämä laite ei tue kuulokeprofiilia (HSP, Headset Profile). - Kun kännykkä on liian lähellä tämän laitteen mikrofonia, saattaa kuulua kohinaa. Vie kännykkä kauas tämän laitteen mikrofonista puhelun ajaksi. - CD-levyn toisto keskeytyy puhelun ajaksi, kun käytät hands free toimintoa. BLUETOOTH -LAITTEEN IRROTTAMINEN 1 Valitse BLUETOOTH painelemalla painiketta [, ipod]. 2 Paina [ MENU]. Näkyviin tulee DISCONNECT?. Paina [OK]. Näkyviin tulee vahvistusviesti. 3 Valitse YES (kyllä) painikkeilla [tu], ja paina sitten 15

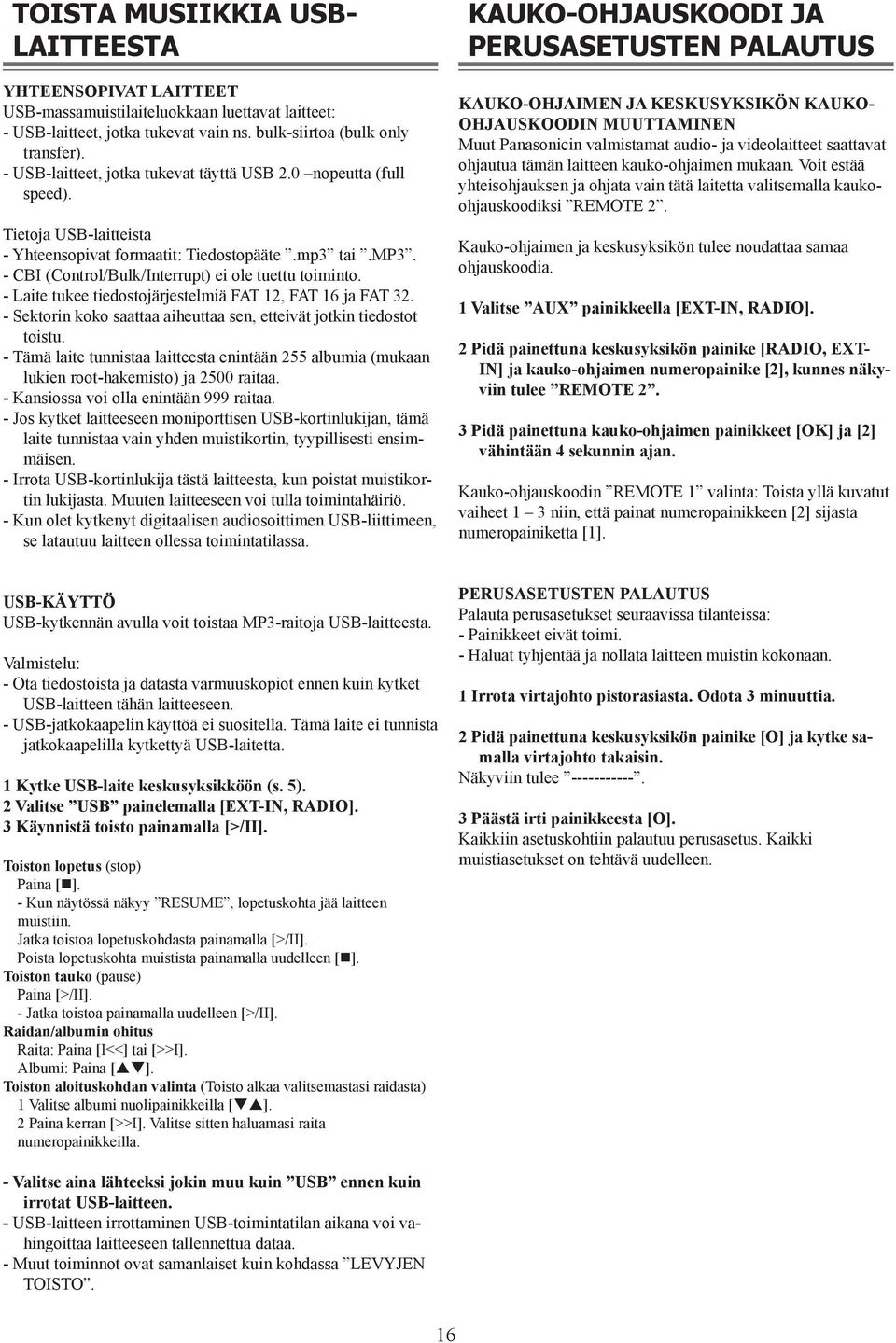

16 TOISTA MUSIIKKIA USB- LAITTEESTA YHTEENSOPIVAT LAITTEET USB-massamuistilaiteluokkaan luettavat laitteet: - USB-laitteet, jotka tukevat vain ns. bulk-siirtoa (bulk only transfer). - USB-laitteet, jotka tukevat täyttä USB 2.0 nopeutta (full speed). Tietoja USB-laitteista - Yhteensopivat formaatit: Tiedostopääte.mp3 tai.mp3. - CBI (Control/Bulk/Interrupt) ei ole tuettu toiminto. - Laite tukee tiedostojärjestelmiä FAT 12, FAT 16 ja FAT Sektorin koko saattaa aiheuttaa sen, etteivät jotkin tiedostot toistu. - Tämä laite tunnistaa laitteesta enintään 255 albumia (mukaan lukien root-hakemisto) ja 2500 raitaa. - Kansiossa voi olla enintään 999 raitaa. - Jos kytket laitteeseen moniporttisen USB-kortinlukijan, tämä laite tunnistaa vain yhden muistikortin, tyypillisesti ensimmäisen. - Irrota USB-kortinlukija tästä laitteesta, kun poistat muistikortin lukijasta. Muuten laitteeseen voi tulla toimintahäiriö. - Kun olet kytkenyt digitaalisen audiosoittimen USB-liittimeen, se latautuu laitteen ollessa toimintatilassa. KAUKO-OHJAUSKOODI JA PERUSASETUSTEN PALAUTUS KAUKO-OHJAIMEN JA KESKUSYKSIKÖN KAUKO- OHJAUSKOODIN MUUTTAMINEN Muut Panasonicin valmistamat audio- ja videolaitteet saattavat ohjautua tämän laitteen kauko-ohjaimen mukaan. Voit estää yhteisohjauksen ja ohjata vain tätä laitetta valitsemalla kaukoohjauskoodiksi REMOTE 2. Kauko-ohjaimen ja keskusyksikön tulee noudattaa samaa ohjauskoodia. 1 Valitse AUX painikkeella [EXT-IN, RADIO]. 2 Pidä painettuna keskusyksikön painike [RADIO, EXT- IN] ja kauko-ohjaimen numeropainike [2], kunnes näkyviin tulee REMOTE 2. 3 Pidä painettuna kauko-ohjaimen painikkeet [OK] ja [2] vähintään 4 sekunnin ajan. Kauko-ohjauskoodin REMOTE 1 valinta: Toista yllä kuvatut vaiheet 1 3 niin, että painat numeropainikkeen [2] sijasta numeropainiketta [1]. USB-KÄYTTÖ USB-kytkennän avulla voit toistaa MP3-raitoja USB-laitteesta. Valmistelu: - Ota tiedostoista ja datasta varmuuskopiot ennen kuin kytket USB-laitteen tähän laitteeseen. - USB-jatkokaapelin käyttöä ei suositella. Tämä laite ei tunnista jatkokaapelilla kytkettyä USB-laitetta. 1 Kytke USB-laite keskusyksikköön (s. 5). 2 Valitse USB painelemalla [EXT-IN, RADIO]. 3 Käynnistä toisto painamalla [>/II]. Toiston lopetus (stop) Paina [ ]. - Kun näytössä näkyy RESUME, lopetuskohta jää laitteen muistiin. Jatka toistoa lopetuskohdasta painamalla [>/II]. Poista lopetuskohta muistista painamalla uudelleen [ ]. Toiston tauko (pause) Paina [>/II]. - Jatka toistoa painamalla uudelleen [>/II]. Raidan/albumin ohitus Raita: Paina [I<<] tai [>>I]. Albumi: Paina [pq]. Toiston aloituskohdan valinta (Toisto alkaa valitsemastasi raidasta) 1 Valitse albumi nuolipainikkeilla [qp]. 2 Paina kerran [>>I]. Valitse sitten haluamasi raita numeropainikkeilla. PERUSASETUSTEN PALAUTUS Palauta perusasetukset seuraavissa tilanteissa: - Painikkeet eivät toimi. - Haluat tyhjentää ja nollata laitteen muistin kokonaan. 1 Irrota virtajohto pistorasiasta. Odota 3 minuuttia. 2 Pidä painettuna keskusyksikön painike [O] ja kytke samalla virtajohto takaisin. Näkyviin tulee Päästä irti painikkeesta [O]. Kaikkiin asetuskohtiin palautuu perusasetus. Kaikki muistiasetukset on tehtävä uudelleen. - Valitse aina lähteeksi jokin muu kuin USB ennen kuin irrotat USB-laitteen. - USB-laitteen irrottaminen USB-toimintatilan aikana voi vahingoittaa laitteeseen tallennettua dataa. - Muut toiminnot ovat samanlaiset kuin kohdassa LEVYJEN TOISTO. 16

17 VIANMÄÄRITYS Ennen kuin otat yhteyden huoltoon, tarkasta seuraavat kohdat. Jos et pysty korjaamaan toimintahäiriötä näiden ohjeiden avulla tai jos toimintahäiriöstä ei ole mainintaa tässä luettelossa, ota yhteys huoltoon tai laitemyyjään. YLEISTÄ Näyttötietue ei näy oikein. Toisto ei käynnisty. - Et ole laittanut levyä oikein; laita se oikein. - Levy on likainen. Puhdista levy. (Laite ohittaa raitoja) - Älä käytä levyä, joka on naarmuinen, taipunut tai ei vastaa standardeja. - Laitteeseen on tiivistynyt kosteutta. Anna laitteen kuivua 1 2 tuntia. Laite ei pysty lukemaan MP3-tiedostoja. - MP3-tiedostot eivät välttämättä soi, jos olet kopioinut ns. multi-session levyn, eli levyn jolle on tallennettu monta kertaa, eikä levyn tallennuskertojen välissä ole dataa. - Multi session levyä tallennettaessa jokainen tallennuskerta on suljettava. - Levyllä on liian vähän dataa. Sitä on oltava yli 5 Mt. Kuuluu häiriöääniä. Ei ääntä. - Tallenne on huono (MP3-toisto). - Vie matkapuhelimet kauemmas tästä laitteesta, jos häiriöitä on paljon. - Lisää äänenvoimakkuutta. - Kytke laitteesta virta pois, korjaa kytkentä, kytke laite toimintaan. Vika voi johtua kaiuttimien liian kovasta rasituksesta liian kovan äänenvoimakkuuden seurauksena tai laitteen käyttämisestä kuumassa ympäristössä. Toiston aikana kuuluu hurinaa. - Johtojen lähellä on loisteputkivalaisin tai virtajohto. Pidä muut laitteet ja niiden virtajohdot kaukana tämän laitteen johdoista. Radiolähetyksen kuuntelun aikana kuuluu takovaa ääntä. - Kytke televisio tai muu audiosoitin pois toimintatilasta tai vie se kauemmas tästä laitteesta. - Kytke EXT-IN AUX liittimeen kytketty kannettava audiosoitin pois toimintatilasta. AM-radiolähetyksen kuuntelun aikana kuuluu matalaa huminaa tai häiriöääniä. - Pidä antenni kaukana muista kaapeleista ja johdoista. - Pidä AM-antenni kaukana tästä laitteesta. Lähellä olevan television kuva häviää näkyvistä tai siihen ilmestyy raitoja. - Muuta antennin paikkaa ja suuntaa. - Television antennijohto on liian lähellä tätä laitetta. Siirrä television antennijohto kauemmas tästä laitteesta. Kauko-ohjaimen painikkeet eivät toimi. - Tarkista, että paristot on laitettu kauko-ohjaimeen oikein (s. 4). [HC55] LIUKUOVEN LIIKETUNNISTIN Liukuovi ei aukea, tai siinä on toimintahäiriöitä. - Onko laite toimintatilassa? - Onko liukuoven liiketunnistin toimintatilassa? (s. 9) - CD-toiston tai CD-toiston tauon aikana liukuoven CD-puoli ei aukea. - Liukuoven liiketunnistin ei välttämättä reagoi tummiin esineisiin. - Valaistus saattaa aiheuttaa toimintahäiriöitä liukuoven liiketunnistimeen. Jos näin käy, siirrä tämä laite toiseen paikkaan. (Älä sijoita laitetta voimakkaaseen valoon, esim. suoraan auringonvaloon tai loisteputkivaloon.) - Kun liukuoven liiketunnistin on toimintatilassa, liukuovi saattaa aueta/sulkeutua tahattomasti silloin, kun käytät laitteen kansilevyssä olevia painikkeita. Jos näin käy, käytä mieluummin kauko-ohjainta. Liukuoven avauspainikkeen valot vilkkuvat. Jos kummankin tunnistimen lähellä on esine, molemmat valot vilkkuvat, ja tunnistin ei toimi. Voit yrittää seuraavia ratkaisutapoja: - Vaihda tunnistimen asetukseksi MODE 1 (s. 9). - Siirrä laite kauemmas esineestä tai päinvastoin. (Laite määrittää vapaan tilan riittävyyden muutaman sekunnin kuluessa.) Liukuoven liiketunnistimen äänimerkki ei kuulu, vaikka liukuovi aukeaa/sulkeutuu. - Tämä on normaalia radion kuuntelun, toiston, Bluetooth kytkennän tms. aikana. ipod/iphone-toiminnot ipod/iphone ei kytkeydy toimintatilaan. Toimintoja ei voi ohjata [ipod MENU] painikkeella. - Varmista, ettei ipodin/iphonen akku ole tyhjä ennen kuin kytket sen tähän laitteeseen. - Ennen kuin laitat ipodin/iphonen tämän laitteen ipod-telakkaan, kytke tämä laite ja ipod/iphone pois toimintatilasta. Kytke laitteet toimintatilaan ja valitse sopiva lähde. Kaiuttimista ei kuulu ääntä. - ipod/iphone ei ole telakassa oikein. Kytke ipod/iphone pois toimintatilasta ja irrota se telakkaliittimestä. Laita se sitten takaisin telakkaan ja kytke se uudelleen toimintatilaan. - Varmista, että ipod/iphone todellakin toistaa jotakin. - Säädä äänenvoimakkuutta. Ääni on vääristynyttä tai liian hiljaista. - Varmista, ettei ipodin/iphonen taajuuskorjain ole toimintatilassa. ipodia/iphonea ei voi ohjata kauko-ohjaimella tai keskusyksikön painikkeilla. - Varmista, että ipod/iphone on laitettu ipod-telakkaan oikein. - Tarkista telakkakytkentä ja varmista, että ipod/iphone on valittu audiolähteeksi (s. 12). ipod/iphone ei lataudu. - Tarkista kaikki kytkennät (s. 5, 12). 17

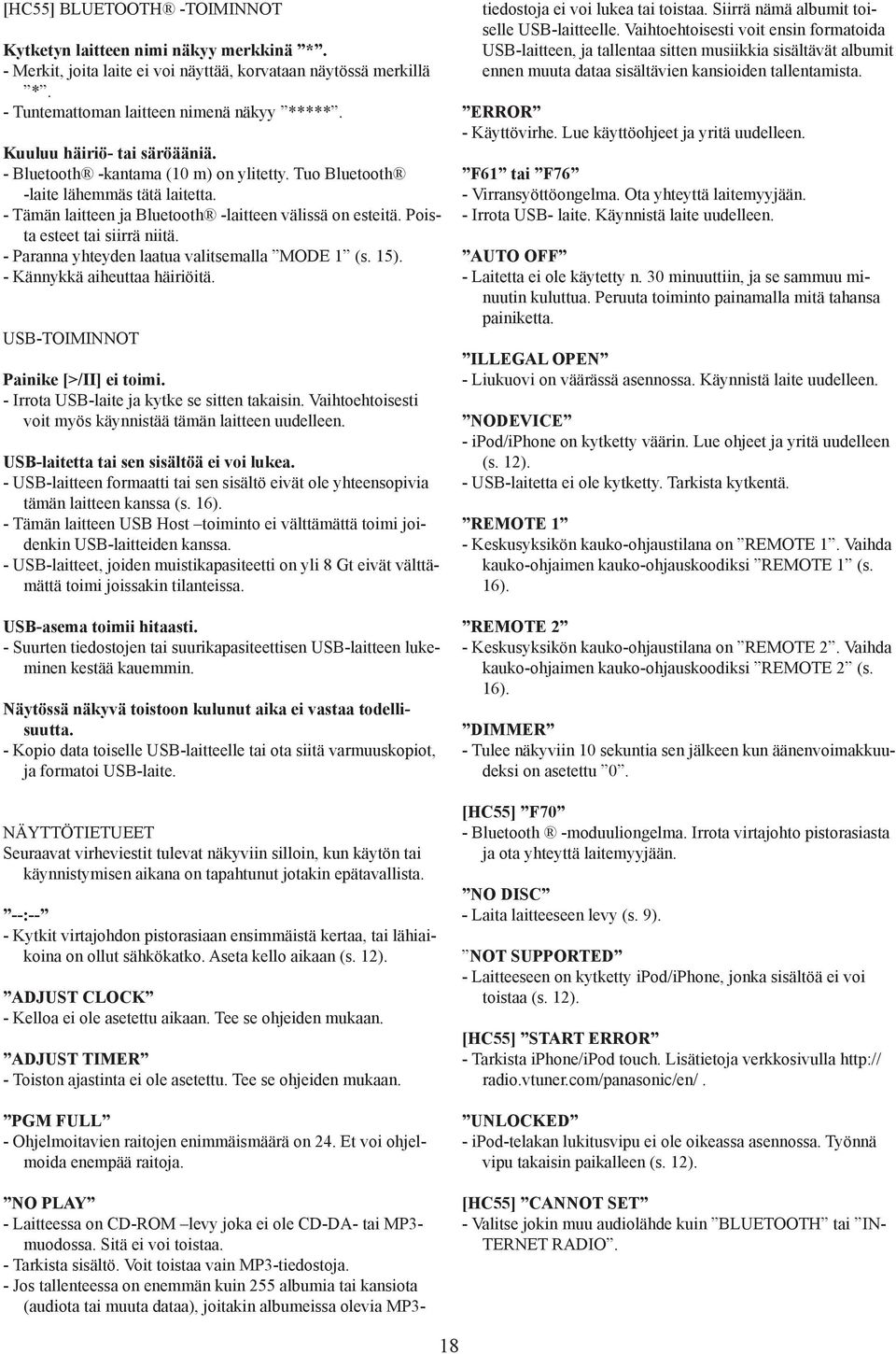

18 [HC55] BLUETOOTH -TOIMINNOT Kytketyn laitteen nimi näkyy merkkinä *. - Merkit, joita laite ei voi näyttää, korvataan näytössä merkillä *. - Tuntemattoman laitteen nimenä näkyy *****. Kuuluu häiriö- tai säröääniä. - Bluetooth -kantama (10 m) on ylitetty. Tuo Bluetooth -laite lähemmäs tätä laitetta. - Tämän laitteen ja Bluetooth -laitteen välissä on esteitä. Poista esteet tai siirrä niitä. - Paranna yhteyden laatua valitsemalla MODE 1 (s. 15). - Kännykkä aiheuttaa häiriöitä. USB-TOIMINNOT Painike [>/II] ei toimi. - Irrota USB-laite ja kytke se sitten takaisin. Vaihtoehtoisesti voit myös käynnistää tämän laitteen uudelleen. USB-laitetta tai sen sisältöä ei voi lukea. - USB-laitteen formaatti tai sen sisältö eivät ole yhteensopivia tämän laitteen kanssa (s. 16). - Tämän laitteen USB Host toiminto ei välttämättä toimi joidenkin USB-laitteiden kanssa. - USB-laitteet, joiden muistikapasiteetti on yli 8 Gt eivät välttämättä toimi joissakin tilanteissa. USB-asema toimii hitaasti. - Suurten tiedostojen tai suurikapasiteettisen USB-laitteen lukeminen kestää kauemmin. Näytössä näkyvä toistoon kulunut aika ei vastaa todellisuutta. - Kopio data toiselle USB-laitteelle tai ota siitä varmuuskopiot, ja formatoi USB-laite. NÄYTTÖTIETUEET Seuraavat virheviestit tulevat näkyviin silloin, kun käytön tai käynnistymisen aikana on tapahtunut jotakin epätavallista. --:-- - Kytkit virtajohdon pistorasiaan ensimmäistä kertaa, tai lähiaikoina on ollut sähkökatko. Aseta kello aikaan (s. 12). ADJUST CLOCK - Kelloa ei ole asetettu aikaan. Tee se ohjeiden mukaan. ADJUST TIMER - Toiston ajastinta ei ole asetettu. Tee se ohjeiden mukaan. PGM FULL - Ohjelmoitavien raitojen enimmäismäärä on 24. Et voi ohjelmoida enempää raitoja. NO PLAY - Laitteessa on CD-ROM levy joka ei ole CD-DA- tai MP3- muodossa. Sitä ei voi toistaa. - Tarkista sisältö. Voit toistaa vain MP3-tiedostoja. - Jos tallenteessa on enemmän kuin 255 albumia tai kansiota (audiota tai muuta dataa), joitakin albumeissa olevia MP3- tiedostoja ei voi lukea tai toistaa. Siirrä nämä albumit toiselle USB-laitteelle. Vaihtoehtoisesti voit ensin formatoida USB-laitteen, ja tallentaa sitten musiikkia sisältävät albumit ennen muuta dataa sisältävien kansioiden tallentamista. ERROR - Käyttövirhe. Lue käyttöohjeet ja yritä uudelleen. F61 tai F76 - Virransyöttöongelma. Ota yhteyttä laitemyyjään. - Irrota USB- laite. Käynnistä laite uudelleen. AUTO OFF - Laitetta ei ole käytetty n. 30 minuuttiin, ja se sammuu minuutin kuluttua. Peruuta toiminto painamalla mitä tahansa painiketta. ILLEGAL OPEN - Liukuovi on väärässä asennossa. Käynnistä laite uudelleen. NODEVICE - ipod/iphone on kytketty väärin. Lue ohjeet ja yritä uudelleen (s. 12). - USB-laitetta ei ole kytketty. Tarkista kytkentä. REMOTE 1 - Keskusyksikön kauko-ohjaustilana on REMOTE 1. Vaihda kauko-ohjaimen kauko-ohjauskoodiksi REMOTE 1 (s. 16). REMOTE 2 - Keskusyksikön kauko-ohjaustilana on REMOTE 2. Vaihda kauko-ohjaimen kauko-ohjauskoodiksi REMOTE 2 (s. 16). DIMMER - Tulee näkyviin 10 sekuntia sen jälkeen kun äänenvoimakkuudeksi on asetettu 0. [HC55] F70 - Bluetooth -moduuliongelma. Irrota virtajohto pistorasiasta ja ota yhteyttä laitemyyjään. NO DISC - Laita laitteeseen levy (s. 9). NOT SUPPORTED - Laitteeseen on kytketty ipod/iphone, jonka sisältöä ei voi toistaa (s. 12). [HC55] START ERROR - Tarkista iphone/ipod touch. Lisätietoja verkkosivulla radio.vtuner.com/panasonic/en/. UNLOCKED - ipod-telakan lukitusvipu ei ole oikeassa asennossa. Työnnä vipu takaisin paikalleen (s. 12). [HC55] CANNOT SET - Valitse jokin muu audiolähde kuin BLUETOOTH tai IN- TERNET RADIO. 18

19 TEKNISET TIEDOT VAHVISTINOSA RMS-lähtöteho (stereo) Etukanavat (molemmat kanavat) 20 W / kanava (6 ohm), 1 khz, 10 % THD RMS-kokonaisteho (stereo) 40 W VIRITINOSA Muistipaikat FM AM 30 asemaa 15 asemaa Taajuusmodulaatio (FM) Taajuusalue 87,50 MHz - 108,00 MHz (tarkkuus 50 khz) Antenniliittimet 75 ohm (balansoimaton) Amplitudimodulaatio (AM) Taajuusalue 522 khz khz (tarkkuus 9 khz) 520 khz khz (tarkkuus 10 khz) LEVYOSA Levyt, joita soitin toistaa (8 cm tai 12 cm) CD, CD-R/RW (CD-DA, MP3*) * MPEG-1 Layer 3, MPEG-2 Layer 3 Lukupää Aallonpituus 790 nm Laserteho LUOKKA 1, LUOKKA 1M Audiolähtö (levy) Kanavien lukumäärä 2 (FL, FR) (FL = vasen etukanava, FR = oikea etukanava) KAIUTINOSA [HC55] Tyyppi Elementit Bassoelementti Diskanttielementti Passiivisäteilijä Impedanssi [HC35] Tyyppi Elementit Kokoäänialue Passiivisäteilijä Impedanssi 2-tie, 2-kaiutinjärjestelmä (passiivisäteilijä) 6,5 cm kartio, 1 kpl/kanava 1,5 cm Piezo, 1kpl/kanava 8 cm, 2 kpl/kanava 6 ohm 1-tie, 1-kaiutinjärjestelmä (passiivisäteilijä) 6,5 cm kartio 1 kpl/kanava 8 cm, 2 kpl/kanava 6 ohm [HC55] BLUETOOTH-OSA Bluetooth järjestelmäspesifikaatio V2.1 + EDR Langaton laiteluokka Luokka 2 (2,5 mw) Tuetut profiilit A2DP, AVRCP, HFP Taajuuskaista 2402 MHz 2480 MHz (Sopeutuva taajuudenohitus) Käyttökantama 10 m näköyhteys* * iphone 4, 1 m korkeudella, tila MODE 1 LIITINOSA Kuulokeliitin Stereo, 3,5 mm jakki AUX-liitin (takana) Stereo, 3,5 mm jakki USB-liitin USB-standardi USB 2.0 (Full Speed) Mediatiedostojen tuki MP3 (*.mp3) USB-laitteen tiedostojärjestelmä FAT 12/16/32 USB-liitinvirta enint. 500 ma MUUTA Virtalähde AC V, 50 Hz Virrankulutus 28 W Mitat (l x k x s) Jalustan kanssa 480 mm x 194 mm x 84 mm Ilman jalustaa 480 mm x 194 mm x 69 mm Paino n. 2,4 kg Käyttöympäristön lämpötila 0 C C Käyttöympäristön ilmankosteus 35 % - 80 % RH (ei kondensoitumista) Virrankulutus valmiustilassa n. 0,2 W Huom: - Teknisiä ominaisuuksia saatetaan muuttaa ilman ennakkoilmoitusta. - Laitteen paino ja mitat ovat likiarvoja. - Harmoninen kokonaissärö on mitattu digitaalispektrianalysaat torilla. Panasonic Nordic Pursuant to at the directive 2004/108/EC, article 9(2) Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, Hamburg, Germany Panasonic Corporation Verkkosivu: RQTX1265-R 19
