1 AV-viritinvahvistin Käyttöohje Julkaisija: Yamaha Kaikki oikeudet pidätetään. Käyttöohjeen tiedot perustuvat sen tekohekellä oleviin tuotetietoihin. Ominaisuus- tai varustemuutokset ovat mahdollisia. Emme vastaa muutoksista. ue "Turvallisuusohjeet" huolellisesti ennen laitteen käyttöä.

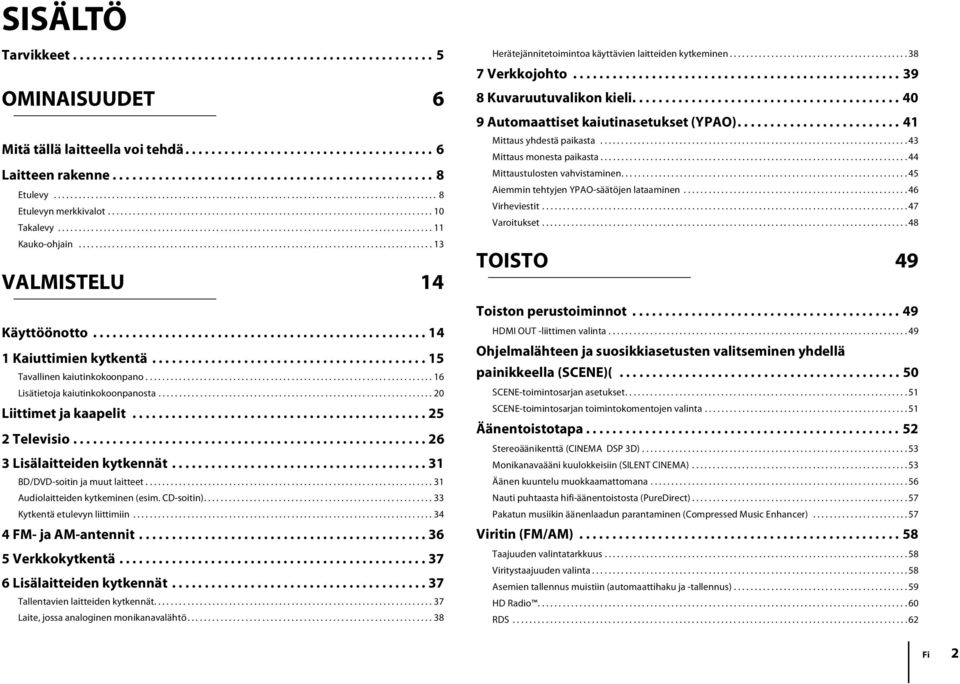

2 SISÄTÖ Tarvikkeet OMINAISUUDET 6 Mitä tällä laitteella voi tehdä aitteen rakenne Etulevy Etulevyn merkkivalot Takalevy Kauko-ohjain VAMISTEU 4 Käyttöönotto Kaiuttimien kytkentä Tavallinen kaiutinkokoonpano isätietoja kaiutinkokoonpanosta iittimet ja kaapelit Televisio isälaitteiden kytkennät BD/DVD-soitin ja muut laitteet Audiolaitteiden kytkeminen (esim. CD-soitin) Kytkentä etulevyn liittimiin FM- ja AM-antennit Verkkokytkentä isälaitteiden kytkennät Tallentavien laitteiden kytkennät aite, jossa analoginen monikanavalähtö Herätejännitetoimintoa käyttävien laitteiden kytkeminen Verkkojohto Kuvaruutuvalikon kieli Automaattiset kaiutinasetukset (YPAO) Mittaus yhdestä paikasta Mittaus monesta paikasta Mittaustulosten vahvistaminen Aiemmin tehtyjen YPAO-säätöjen lataaminen Virheviestit Varoitukset TOISTO 49 Toiston perustoiminnot HDMI OUT -liittimen valinta Ohjelmalähteen ja suosikkiasetusten valitseminen yhdellä painikkeella (SCENE)( SCENE-toimintosarjan asetukset SCENE-toimintosarjan toimintokomentojen valinta Äänentoistotapa Stereoäänikenttä (CINEMA DSP D) Monikanavaääni kuulokkeisiin (SIENT CINEMA) Äänen kuuntelu muokkaamattomana Nauti puhtaasta hifi-äänentoistosta (PureDirect) Pakatun musiikin äänenlaadun parantaminen (Compressed Music Enhancer) Viritin (FM/AM) Taajuuden valintatarkkuus Viritystaajuuden valinta Asemien tallennus muistiin (automaattihaku ja -tallennus) HD adio DS Fi

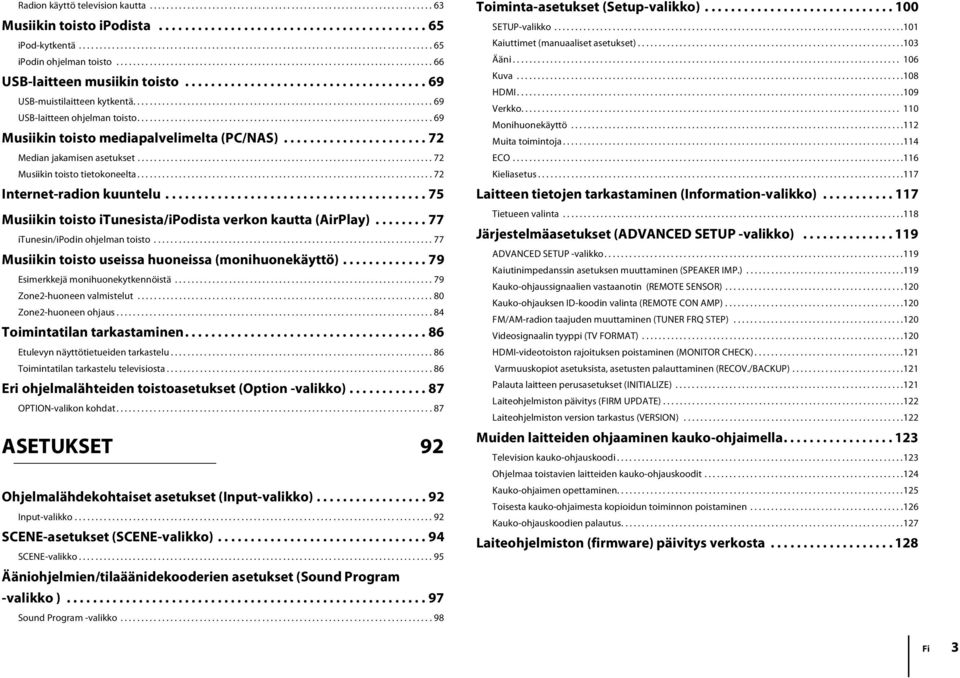

3 adion käyttö television kautta Musiikin toisto ipodista ipod-kytkentä ipodin ohjelman toisto USB-laitteen musiikin toisto USB-muistilaitteen kytkentä USB-laitteen ohjelman toisto Musiikin toisto mediapalvelimelta (PC/NAS) Median jakamisen asetukset Musiikin toisto tietokoneelta Internet-radion kuuntelu Musiikin toisto itunesista/ipodista verkon kautta (AirPlay) itunesin/ipodin ohjelman toisto Musiikin toisto useissa huoneissa (monihuonekäyttö) Esimerkkejä monihuonekytkennöistä Zone-huoneen valmistelut Zone-huoneen ohjaus Toimintatilan tarkastaminen Etulevyn näyttötietueiden tarkastelu Toimintatilan tarkastelu televisiosta Eri ohjelmalähteiden toistoasetukset (Option -valikko) OPTION-valikon kohdat ASETUKSET 9 Ohjelmalähdekohtaiset asetukset (Input-valikko) Input-valikko SCENE-asetukset (SCENE-valikko) SCENE-valikko Ääniohjelmien/tilaäänidekooderien asetukset (Sound Program -valikko ) Sound Program -valikko Toiminta-asetukset (Setup-valikko) SETUP-valikko Kaiuttimet (manuaaliset asetukset) Ääni Kuva HDMI Verkko Monihuonekäyttö Muita toimintoja ECO Kieliasetus aitteen tietojen tarkastaminen (Information-valikko) Tietueen valinta Järjestelmäasetukset (ADVANCED SETUP -valikko) ADVANCED SETUP -valikko Kaiutinimpedanssin asetuksen muuttaminen (SPEAKE IMP.) Kauko-ohjaussignaalien vastaanotin (EMOTE SENSO) Kauko-ohjauksen ID-koodin valinta (EMOTE CON AMP) FM/AM-radion taajuden muuttaminen (TUNE FQ STEP) Videosignaalin tyyppi ( FOMAT) HDMI-videotoiston rajoituksen poistaminen (MONITO CHECK) Varmuuskopiot asetuksista, asetusten palauttaminen (ECOV./BACKUP) Palauta laitteen perusasetukset (INITIAIZE) aiteohjelmiston päivitys (FIM UPDATE) aiteohjelmiston version tarkastus (VESION) Muiden laitteiden ohjaaminen kauko-ohjaimella Television kauko-ohjauskoodi Ohjelmaa toistavien laitteiden kauko-ohjauskoodit Kauko-ohjaimen opettaminen Toisesta kauko-ohjaimesta kopioidun toiminnon poistaminen Kauko-ohjauskoodien palautus aiteohjelmiston (firmware) päivitys verkosta Fi

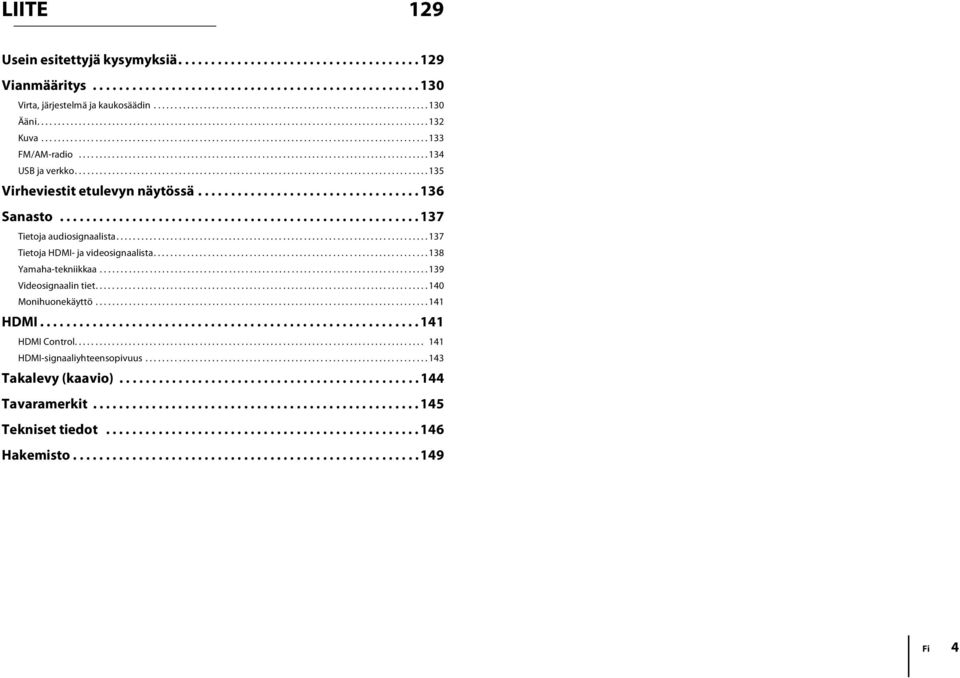

4 IITE 9 Usein esitettyjä kysymyksiä Vianmääritys Virta, järjestelmä ja kaukosäädin Ääni Kuva FM/AM-radio USB ja verkko Virheviestit etulevyn näytössä Sanasto Tietoja audiosignaalista Tietoja HDMI- ja videosignaalista Yamaha-tekniikkaa Videosignaalin tiet Monihuonekäyttö HDMI HDMI Control HDMI-signaaliyhteensopivuus Takalevy (kaavio) Tavaramerkit Tekniset tiedot Hakemisto Fi 4

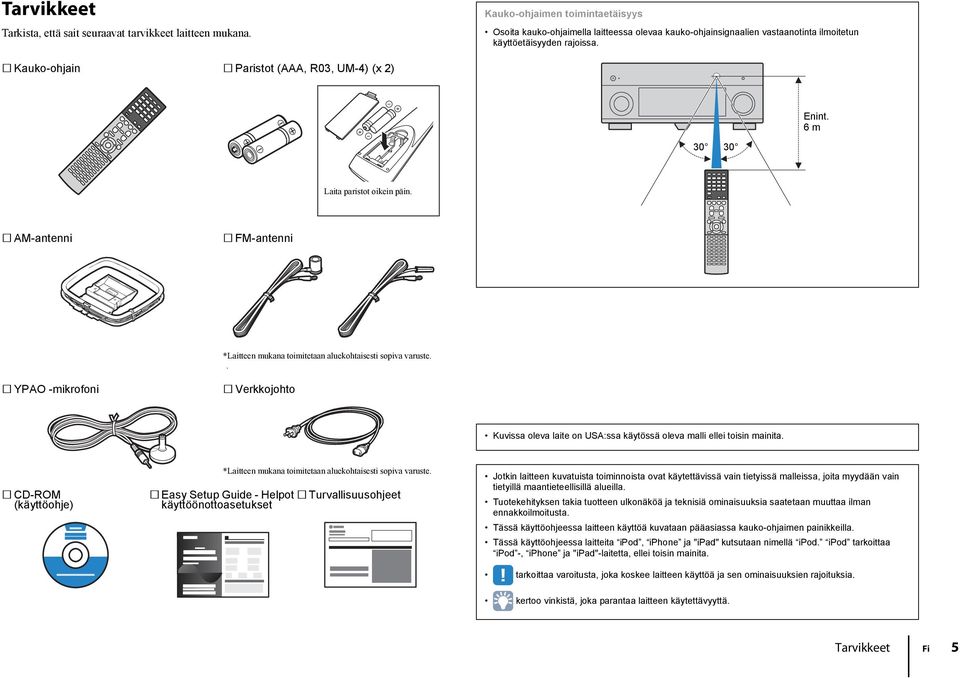

5 Tarvikkeet Tarkista, että sait seuraavat tarvikkeet laitteen mukana. Kauko-ohjaimen toimintaetäisyys Osoita kauko-ohjaimella laitteessa olevaa kauko-ohjainsignaalien vastaanotinta ilmoitetun käyttöetäisyyden rajoissa. Kauko-ohjain Paristot (AAA, 0, UM-4) (x ) Enint. 6 m 0 0 aita paristot oikein päin. AM-antenni FM-antenni *aitteen mukana toimitetaan aluekohtaisesti sopiva varuste.. YPAO -mikrofoni Verkkojohto Kuvissa oleva laite on USA:ssa käytössä oleva malli ellei toisin mainita. CD-OM (käyttöohje) *aitteen mukana toimitetaan aluekohtaisesti sopiva varuste. Easy Setup Guide - Helpot Turvallisuusohjeet käyttöönottoasetukset Jotkin laitteen kuvatuista toiminnoista ovat käytettävissä vain tietyissä malleissa, joita myydään vain tietyillä maantieteellisillä alueilla. Tuotekehityksen takia tuotteen ulkonäköä ja teknisiä ominaisuuksia saatetaan muuttaa ilman ennakkoilmoitusta. Tässä käyttöohjeessa laitteen käyttöä kuvataan pääasiassa kauko-ohjaimen painikkeilla. Tässä käyttöohjeessa laitteita ipod, iphone ja "ipad" kutsutaan nimellä ipod. ipod tarkoittaa ipod -, iphone ja "ipad"-laitetta, ellei toisin mainita. tarkoittaa varoitusta, joka koskee laitteen käyttöä ja sen ominaisuuksien rajoituksia. kertoo vinkistä, joka parantaa laitteen käytettävyyttä. Tarvikkeet Fi 5

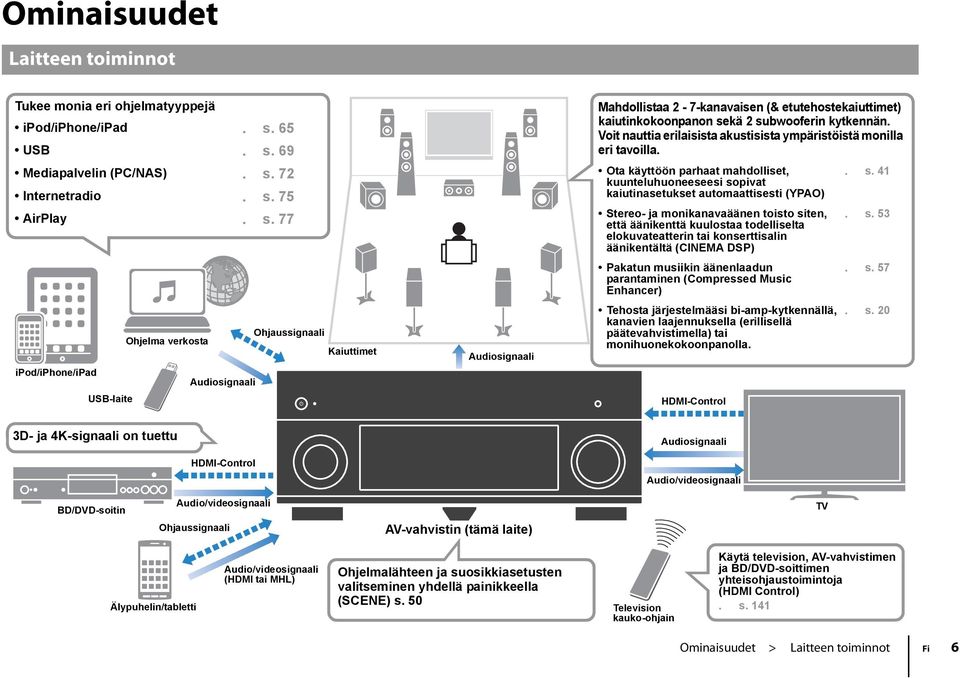

6 Ominaisuudet aitteen toiminnot Tukee monia eri ohjelmatyyppejä ipod/iphone/ipad. s. 65 USB. s. 69 Mediapalvelin (PC/NAS). s. 7 Internetradio. s. 75 AirPlay. s. 77 Ohjaussignaali Ohjelma verkosta Kaiuttimet ipod/iphone/ipad Audiosignaali USB-laite Audiosignaali Mahdollistaa - 7-kanavaisen (& etutehostekaiuttimet) kaiutinkokoonpanon sekä subwooferin kytkennän. Voit nauttia erilaisista akustisista ympäristöistä monilla eri tavoilla. Ota käyttöön parhaat mahdolliset, kuunteluhuoneeseesi sopivat kaiutinasetukset automaattisesti (YPAO) Stereo- ja monikanavaäänen toisto siten, että äänikenttä kuulostaa todelliselta elokuvateatterin tai konserttisalin äänikentältä (CINEMA DSP) Pakatun musiikin äänenlaadun parantaminen (Compressed Music Enhancer) Tehosta järjestelmääsi bi-amp-kytkennällä, kanavien laajennuksella (erillisellä päätevahvistimella) tai monihuonekokoonpanolla. HDMI-Control. s. 4. s. 5. s. 57. s. 0 D- ja 4K-signaali on tuettu HDMI-Control Audiosignaali Audio/videosignaali BD/DVD-soitin Audio/videosignaali Ohjaussignaali AV-vahvistin (tämä laite) Älypuhelin/tabletti Audio/videosignaali (HDMI tai MH) Ohjelmalähteen ja suosikkiasetusten valitseminen yhdellä painikkeella (SCENE) s. 50 Television kauko-ohjain Käytä television, AV-vahvistimen ja BD/DVD-soittimen yhteisohjaustoimintoja (HDMI Control). s. 4 Ominaisuudet > aitteen toiminnot Fi 6

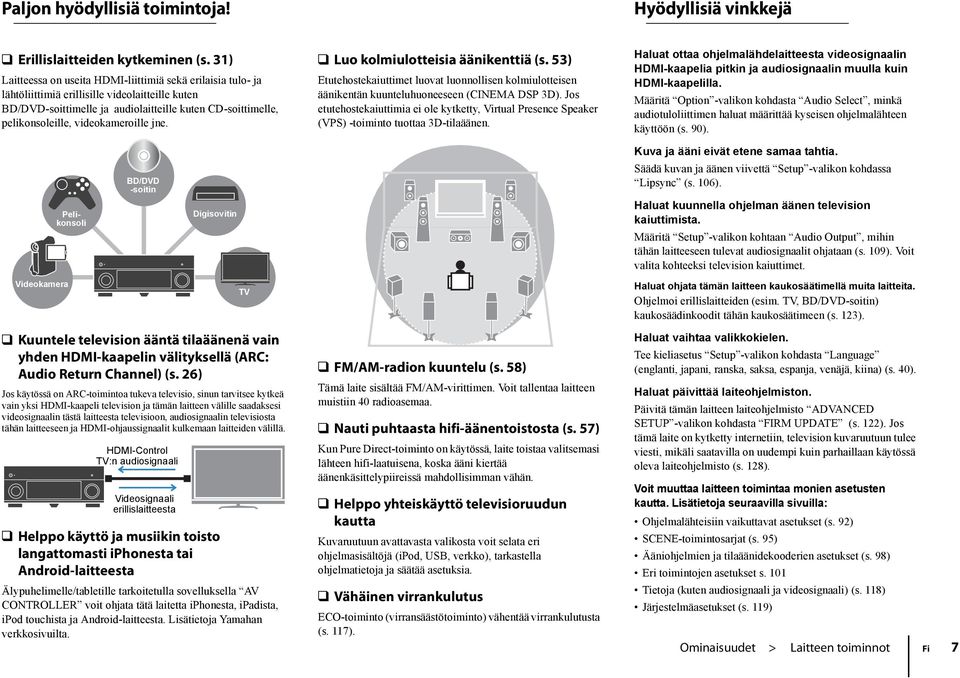

7 Paljon hyödyllisiä toimintoja! Hyödyllisiä vinkkejä Erillislaitteiden kytkeminen (s. ) aitteessa on useita HDMI-liittimiä sekä erilaisia tulo- ja lähtöliittimiä erillisille videolaitteille kuten BD/DVD-soittimelle ja audiolaitteille kuten CD-soittimelle, pelikonsoleille, videokameroille jne. uo kolmiulotteisia äänikenttiä (s. 5) Etutehostekaiuttimet luovat luonnollisen kolmiulotteisen äänikentän kuunteluhuoneeseen (CINEMA DSP D). Jos etutehostekaiuttimia ei ole kytketty, Virtual Presence Speaker (VPS) -toiminto tuottaa D-tilaäänen. Haluat ottaa ohjelmalähdelaitteesta videosignaalin HDMI-kaapelia pitkin ja audiosignaalin muulla kuin HDMI-kaapelilla. Määritä Option -valikon kohdasta Audio Select, minkä audiotuloliittimen haluat määrittää kyseisen ohjelmalähteen käyttöön (s. 90). Kuva ja ääni eivät etene samaa tahtia. Pelikonsoli BD/DVD -soitin Digisovitin Säädä kuvan ja äänen viivettä Setup -valikon kohdassa ipsync (s. 06). Haluat kuunnella ohjelman äänen television kaiuttimista. Määritä Setup -valikon kohtaan Audio Output, mihin tähän laitteeseen tulevat audiosignaalit ohjataan (s. 09). Voit valita kohteeksi television kaiuttimet. Videokamera Haluat ohjata tämän laitteen kaukosäätimellä muita laitteita. Ohjelmoi erillislaitteiden (esim., BD/DVD-soitin) kaukosäädinkoodit tähän kaukosäätimeen (s. ). Kuuntele television ääntä tilaäänenä vain yhden HDMI-kaapelin välityksellä (AC: Audio eturn Channel) (s. 6) Jos käytössä on AC-toimintoa tukeva televisio, sinun tarvitsee kytkeä vain yksi HDMI-kaapeli television ja tämän laitteen välille saadaksesi videosignaalin tästä laitteesta televisioon, audiosignaalin televisiosta tähän laitteeseen ja HDMI-ohjaussignaalit kulkemaan laitteiden välillä. HDMI-Control :n audiosignaali Videosignaali erillislaitteesta Helppo käyttö ja musiikin toisto langattomasti iphonesta tai Android-laitteesta Älypuhelimelle/tabletille tarkoitetulla sovelluksella AV CONTOE voit ohjata tätä laitetta iphonesta, ipadista, ipod touchista ja Android-laitteesta. isätietoja Yamahan verkkosivuilta. FM/AM-radion kuuntelu (s. 58) Tämä laite sisältää FM/AM-virittimen. Voit tallentaa laitteen muistiin 40 radioasemaa. Nauti puhtaasta hifi-äänentoistosta (s. 57) Kun Pure Direct-toiminto on käytössä, laite toistaa valitsemasi lähteen hifi-laatuisena, koska ääni kiertää äänenkäsittelypiireissä mahdollisimman vähän. Helppo yhteiskäyttö televisioruudun kautta Kuvaruutuun avattavasta valikosta voit selata eri ohjelmasisältöjä (ipod, USB, verkko), tarkastella ohjelmatietoja ja säätää asetuksia. Vähäinen virrankulutus ECO-toiminto (virransäästötoiminto) vähentää virrankulutusta (s. 7). Haluat vaihtaa valikkokielen. Tee kieliasetus Setup -valikon kohdasta anguage (englanti, japani, ranska, saksa, espanja, venäjä, kiina) (s. 40). Haluat päivittää laiteohjelmiston. Päivitä tämän laitteen laiteohjelmisto ADVANCED SETUP -valikon kohdasta FIM UPDATE (s. ). Jos tämä laite on kytketty internetiin, television kuvaruutuun tulee viesti, mikäli saatavilla on uudempi kuin parhaillaan käytössä oleva laiteohjelmisto (s. 8). Voit muuttaa laitteen toimintaa monien asetusten kautta. isätietoja seuraavilla sivuilla: Ohjelmalähteisiin vaikuttavat asetukset (s. 9) SCENE-toimintosarjat (s. 95) Ääniohjelmien ja tilaäänidekooderien asetukset (s. 98) Eri toimintojen asetukset s. 0 Tietoja (kuten audiosignaali ja videosignaali) (s. 8) Järjestelmäasetukset (s. 9) Ominaisuudet > aitteen toiminnot Fi 7

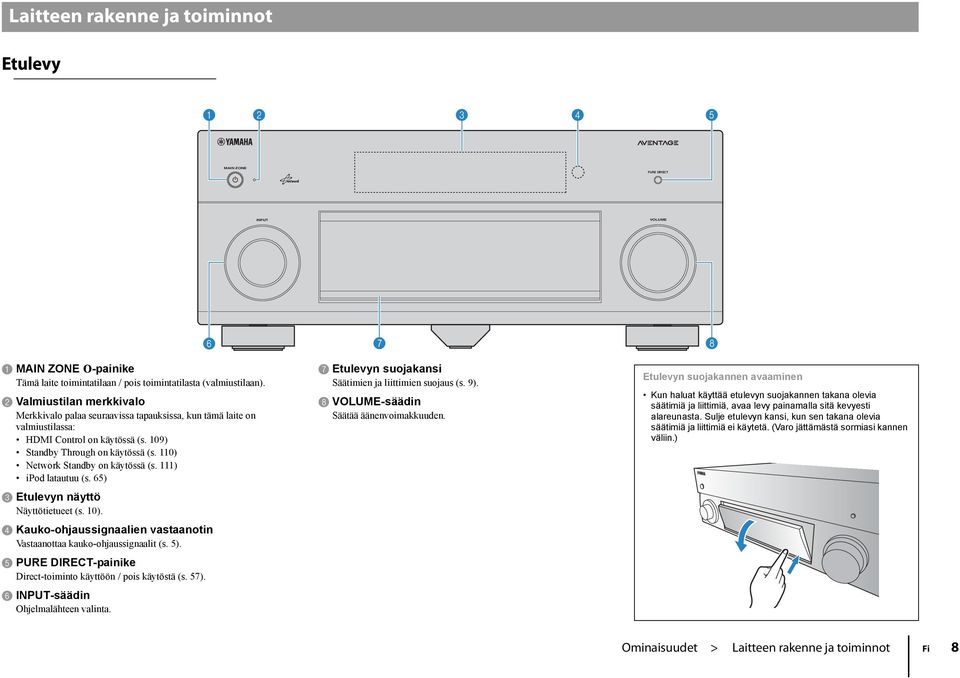

8 aitteen rakenne ja toiminnot Etulevy 4 5 MAIN ZONE PUE DIECT INPUT VOUME MAIN ZONE O-painike Tämä laite toimintatilaan / pois toimintatilasta (valmiustilaan). Valmiustilan merkkivalo Merkkivalo palaa seuraavissa tapauksissa, kun tämä laite on valmiustilassa: HDMI Control on käytössä (s. 09) Standby Through on käytössä (s. 0) Network Standby on käytössä (s. ) ipod latautuu (s. 65) Etulevyn näyttö Näyttötietueet (s. 0). 4 Kauko-ohjaussignaalien vastaanotin Vastaanottaa kauko-ohjaussignaalit (s. 5). 5 PUE DIECT-painike Direct-toiminto käyttöön / pois käytöstä (s. 57). 6 INPUT-säädin Ohjelmalähteen valinta. 7 Etulevyn suojakansi Säätimien ja liittimien suojaus (s. 9). 8 VOUME-säädin Säätää äänenvoimakkuuden. Etulevyn suojakannen avaaminen Kun haluat käyttää etulevyn suojakannen takana olevia säätimiä ja liittimiä, avaa levy painamalla sitä kevyesti alareunasta. Sulje etulevyn kansi, kun sen takana olevia säätimiä ja liittimiä ei käytetä. (Varo jättämästä sormiasi kannen väliin.) Ominaisuudet > aitteen rakenne ja toiminnot Fi 8

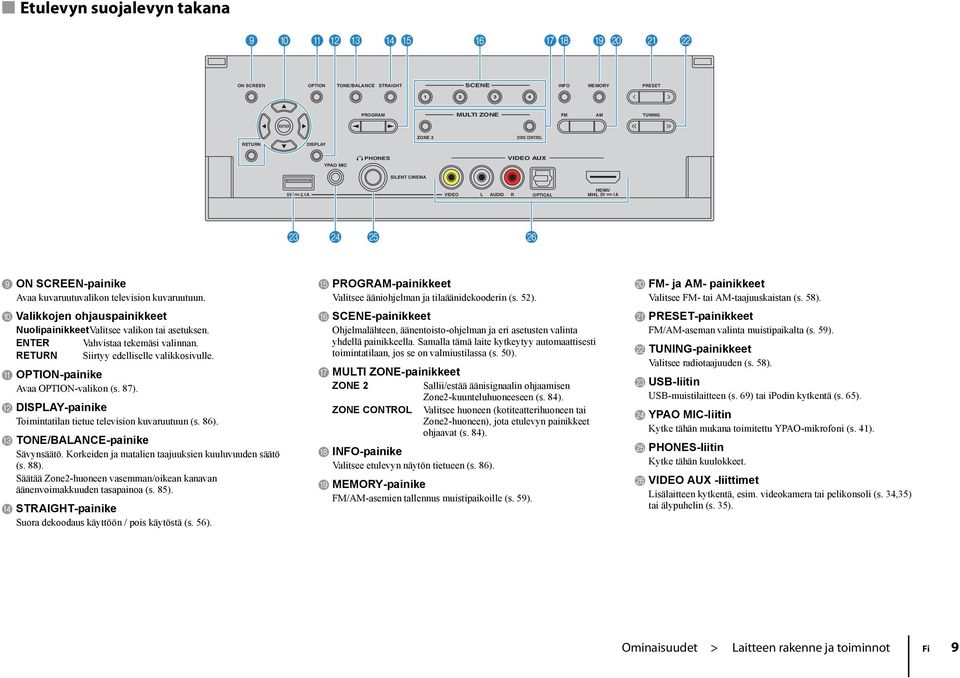

9 Etulevyn suojalevyn takana 9 0 A B C D E F GH I J K ON SCEEN OPTION TONE/BAANCE STAIGHT SCENE INFO MEMOY PESET POGAM MUTI ZONE FM AM TUNING ZONE ZONE CONTO ETUN DISPAY YPAO MIC PHONES VIDEO AUX SIENT CINEMA HDMI/ 5V.A VIDEO AUDIO OPTICA MH 5V A M N O P 9 ON SCEEN-painike Avaa kuvaruutuvalikon television kuvaruutuun. 0 Valikkojen ohjauspainikkeet NuolipainikkeetValitsee valikon tai asetuksen. Vahvistaa tekemäsi valinnan. ETUN Siirtyy edelliselle valikkosivulle. A OPTION-painike Avaa OPTION-valikon (s. 87). B DISPAY-painike Toimintatilan tietue television kuvaruutuun (s. 86). C TONE/BAANCE-painike Sävynsäätö. Korkeiden ja matalien taajuuksien kuuluvuuden säätö (s. 88). Säätää Zone-huoneen vasemman/oikean kanavan äänenvoimakkuuden tasapainoa (s. 85). D STAIGHT-painike Suora dekoodaus käyttöön / pois käytöstä (s. 56). E POGAM-painikkeet Valitsee ääniohjelman ja tilaäänidekooderin (s. 5). F SCENE-painikkeet Ohjelmalähteen, äänentoisto-ohjelman ja eri asetusten valinta yhdellä painikkeella. Samalla tämä laite kytkeytyy automaattisesti toimintatilaan, jos se on valmiustilassa (s. 50). G MUTI ZONE-painikkeet ZONE Sallii/estää äänisignaalin ohjaamisen Zone-kuunteluhuoneeseen (s. 84). ZONE CONTO Valitsee huoneen (kotiteatterihuoneen tai Zone-huoneen), jota etulevyn painikkeet ohjaavat (s. 84). H INFO-painike Valitsee etulevyn näytön tietueen (s. 86). I MEMOY-painike FM/AM-asemien tallennus muistipaikoille (s. 59). J FM- ja AM- painikkeet Valitsee FM- tai AM-taajuuskaistan (s. 58). K PESET-painikkeet FM/AM-aseman valinta muistipaikalta (s. 59). TUNING-painikkeet Valitsee radiotaajuuden (s. 58). M USB-liitin USB-muistilaitteen (s. 69) tai ipodin kytkentä (s. 65). N YPAO MIC-liitin Kytke tähän mukana toimitettu YPAO-mikrofoni (s. 4). O PHONES-liitin Kytke tähän kuulokkeet. P VIDEO AUX -liittimet isälaitteen kytkentä, esim. videokamera tai pelikonsoli (s. 4,5) tai älypuhelin (s. 5). Ominaisuudet > aitteen rakenne ja toiminnot Fi 9

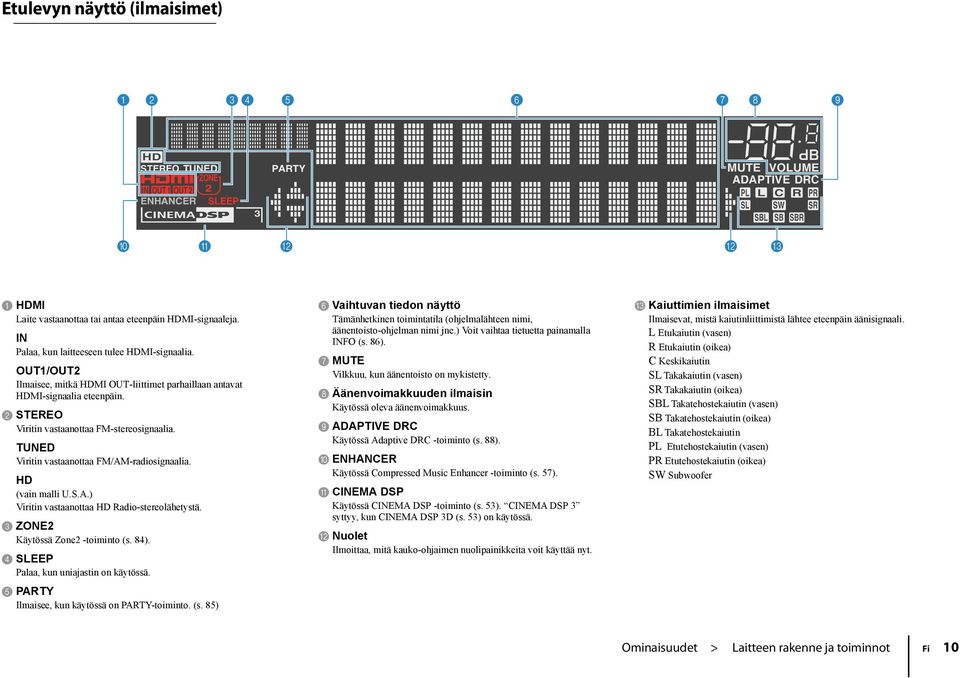

10 Etulevyn näyttö (ilmaisimet) HD STEEO TUNED ZONE IN OUT OUT ENHANCE SEEP PATY VOUME ADAPTIVE DC P C P S SW S SB SB SB 0 A B B C HDMI aite vastaanottaa tai antaa eteenpäin HDMI-signaaleja. IN Palaa, kun laitteeseen tulee HDMI-signaalia. OUT/OUT Ilmaisee, mitkä HDMI OUT-liittimet parhaillaan antavat HDMI-signaalia eteenpäin. STEEO Viritin vastaanottaa FM-stereosignaalia. TUNED Viritin vastaanottaa FM/AM-radiosignaalia. HD (vain malli U.S.A.) Viritin vastaanottaa HD adio-stereolähetystä. ZONE Käytössä Zone -toiminto (s. 84). 4 SEEP Palaa, kun uniajastin on käytössä. 5 PATY Ilmaisee, kun käytössä on PATY-toiminto. (s. 85) 6 Vaihtuvan tiedon näyttö Tämänhetkinen toimintatila (ohjelmalähteen nimi, äänentoisto-ohjelman nimi jne.) Voit vaihtaa tietuetta painamalla INFO (s. 86). 7 Vilkkuu, kun äänentoisto on mykistetty. 8 Äänenvoimakkuuden ilmaisin Käytössä oleva äänenvoimakkuus. 9 ADAPTIVE DC Käytössä Adaptive DC -toiminto (s. 88). 0 ENHANCE Käytössä Compressed Music Enhancer -toiminto (s. 57). A CINEMA DSP Käytössä CINEMA DSP -toiminto (s. 5). CINEMA DSP syttyy, kun CINEMA DSP D (s. 5) on käytössä. B Nuolet Ilmoittaa, mitä kauko-ohjaimen nuolipainikkeita voit käyttää nyt. C Kaiuttimien ilmaisimet Ilmaisevat, mistä kaiutinliittimistä lähtee eteenpäin äänisignaali. Etukaiutin (vasen) Etukaiutin (oikea) C Keskikaiutin S Takakaiutin (vasen) S Takakaiutin (oikea) SB Takatehostekaiutin (vasen) SB Takatehostekaiutin (oikea) B Takatehostekaiutin P Etutehostekaiutin (vasen) P Etutehostekaiutin (oikea) SW Subwoofer Ominaisuudet > aitteen rakenne ja toiminnot Fi 0

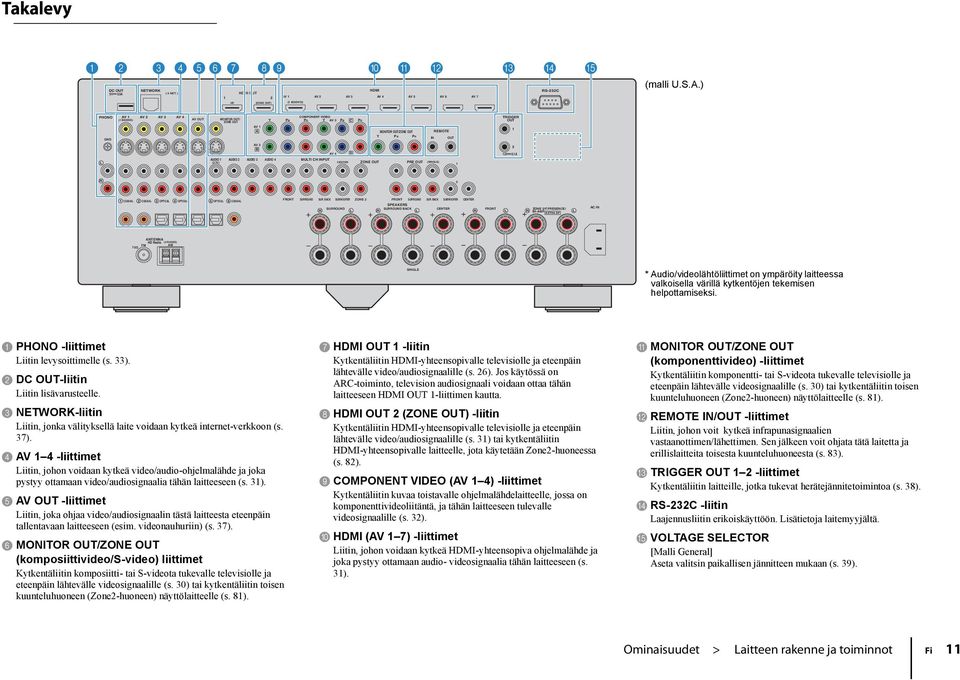

11 Takalevy : A B C D E AC (ZONE OUT) HDMI DC OUT NETWOK S-C HDMI OUT 5V 0.5A ( NET ) AV AV AV AV 4 AV 5 AV 6 AV 7 ( BD/DVD) (malli U.S.A.) PHONO AV ( BD/DVD) AV AV AV 4 AV OUT MONITO OUT/ ZONE OUT COMPONENT VIDEO Y PB P Y AV PB P C TIGGE OUT AV A MONITO OUT/ZONE OUT EMOTE GND Y PB P IN OUT AV B AV 4 D V 0.A AUDIO AUDIO AUDIO AUDIO 4 MUTI CH INPUT ( ) C ZONE OUT PE OUT (SINGE) COAXIA COAXIA OPTICA 4 OPTICA 5 OPTICA 6 COAXIA FONT SUOUND SU. BACK SUBWOOFE ZONE FONT SUOUND SU. BACK SUBWOOFE C SPEAKES SUOUND SUOUND BACK C FONT ZONE /F.PESENCE/ BI AMP EXTA SP AC IN ANTENNA HD adio (4 ADIO) FM AM 75Ω SINGE * Audio/videolähtöliittimet on ympäröity laitteessa valkoisella värillä kytkentöjen tekemisen helpottamiseksi. PHONO -liittimet iitin levysoittimelle (s. ). DC OUT-liitin iitin lisävarusteelle. NETWOK-liitin iitin, jonka välityksellä laite voidaan kytkeä internet-verkkoon (s. 7). 4 AV 4 -liittimet iitin, johon voidaan kytkeä video/audio-ohjelmalähde ja joka pystyy ottamaan video/audiosignaalia tähän laitteeseen (s. ). 5 AV OUT -liittimet iitin, joka ohjaa video/audiosignaalin tästä laitteesta eteenpäin tallentavaan laitteeseen (esim. videonauhuriin) (s. 7). 6 MONITO OUT/ZONE OUT (komposiittivideo/s-video) liittimet Kytkentäliitin komposiitti- tai S-videota tukevalle televisiolle ja eteenpäin lähtevälle videosignaalille (s. 0) tai kytkentäliitin toisen kuunteluhuoneen (Zone-huoneen) näyttölaitteelle (s. 8). 7 HDMI OUT -liitin Kytkentäliitin HDMI-yhteensopivalle televisiolle ja eteenpäin lähtevälle video/audiosignaalille (s. 6). Jos käytössä on AC-toiminto, television audiosignaali voidaan ottaa tähän laitteeseen HDMI OUT -liittimen kautta. 8 HDMI OUT (ZONE OUT) -liitin Kytkentäliitin HDMI-yhteensopivalle televisiolle ja eteenpäin lähtevälle video/audiosignaalille (s. ) tai kytkentäliitin HDMI-yhteensopivalle laitteelle, jota käytetään Zone-huoneessa (s. 8). 9 COMPONENT VIDEO (AV 4) -liittimet Kytkentäliitin kuvaa toistavalle ohjelmalähdelaitteelle, jossa on komponenttivideoliitäntä, ja tähän laitteeseen tulevalle videosignaalille (s. ). 0 HDMI (AV 7) -liittimet iitin, johon voidaan kytkeä HDMI-yhteensopiva ohjelmalähde ja joka pystyy ottamaan audio- videosignaalia tähän laitteeseen (s. ). A MONITO OUT/ZONE OUT (komponenttivideo) -liittimet Kytkentäliitin komponentti- tai S-videota tukevalle televisiolle ja eteenpäin lähtevälle videosignaalille (s. 0) tai kytkentäliitin toisen kuunteluhuoneen (Zone-huoneen) näyttölaitteelle (s. 8). B EMOTE IN/OUT -liittimet iitin, johon voit kytkeä infrapunasignaalien vastaanottimen/lähettimen. Sen jälkeen voit ohjata tätä laitetta ja erillislaitteita toisesta kuunteluhuoneesta (s. 8). C TIGGE OUT -liittimet Kytkentäliitin laitteille, jotka tukevat herätejännitetoimintoa (s. 8). D S-C -liitin aajennusliitin erikoiskäyttöön. isätietoja laitemyyjältä. E VOTAGE SEECTO [Malli General] Aseta valitsin paikallisen jännitteen mukaan (s. 9). Ominaisuudet > aitteen rakenne ja toiminnot Fi

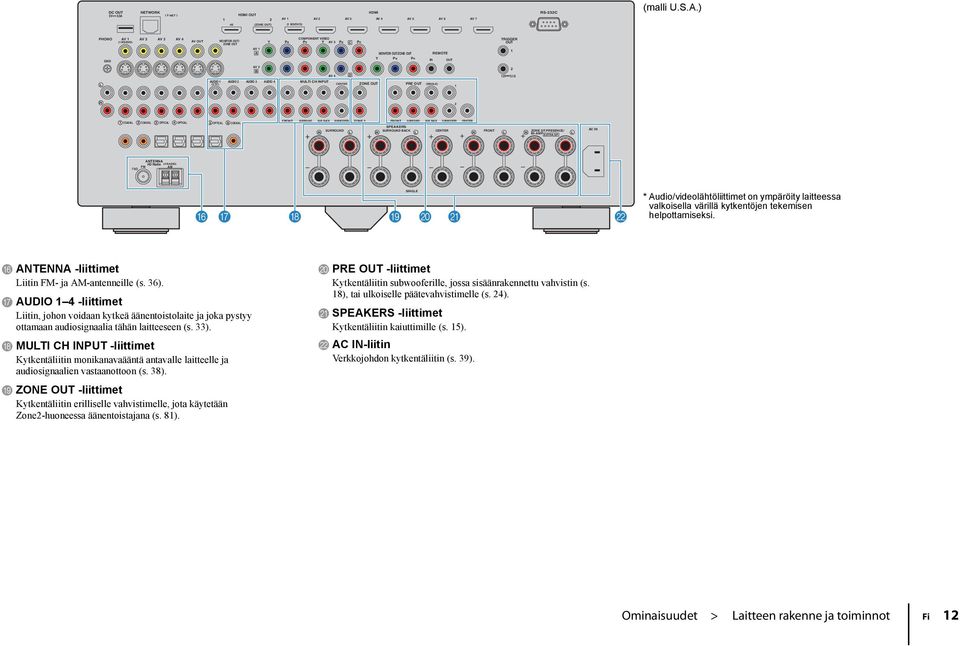

12 DC OUT NETWOK 5V 0.5A ( NET ) HDMI OUT AC (ZONE OUT) ( BD/DVD) HDMI AV AV AV AV 4 AV 5 AV 6 AV 7 S-C (malli U.S.A.) PHONO AV ( BD/DVD) AV AV AV 4 AV OUT MONITO OUT/ ZONE OUT COMPONENT VIDEO Y PB P Y AV PB P C TIGGE OUT AV A MONITO OUT/ZONE OUT EMOTE GND Y PB P IN OUT AV B AV 4 D V 0.A AUDIO AUDIO AUDIO AUDIO 4 MUTI CH INPUT ( ) C ZONE OUT PE OUT (SINGE) COAXIA COAXIA OPTICA 4 OPTICA 5 OPTICA 6 COAXIA FONT SUOUND SU. BACK SUBWOOFE ZONE FONT SUOUND SU. BACK SUBWOOFE C SPEAKES SUOUND SUOUND BACK C FONT ZONE /F.PESENCE/ BI AMP EXTA SP AC IN ANTENNA HD adio (4 ADIO) FM AM 75Ω SINGE F G H I J K * Audio/videolähtöliittimet on ympäröity laitteessa valkoisella värillä kytkentöjen tekemisen helpottamiseksi. F ANTENNA -liittimet iitin FM- ja AM-antenneille (s. 6). G AUDIO 4 -liittimet iitin, johon voidaan kytkeä äänentoistolaite ja joka pystyy ottamaan audiosignaalia tähän laitteeseen (s. ). H MUTI CH INPUT -liittimet Kytkentäliitin monikanavaääntä antavalle laitteelle ja audiosignaalien vastaanottoon (s. 8). I ZONE OUT -liittimet Kytkentäliitin erilliselle vahvistimelle, jota käytetään Zone-huoneessa äänentoistajana (s. 8). J PE OUT -liittimet Kytkentäliitin subwooferille, jossa sisäänrakennettu vahvistin (s. 8), tai ulkoiselle päätevahvistimelle (s. 4). K SPEAKES -liittimet Kytkentäliitin kaiuttimille (s. 5). AC IN-liitin Verkkojohdon kytkentäliitin (s. 9). Ominaisuudet > aitteen rakenne ja toiminnot Fi

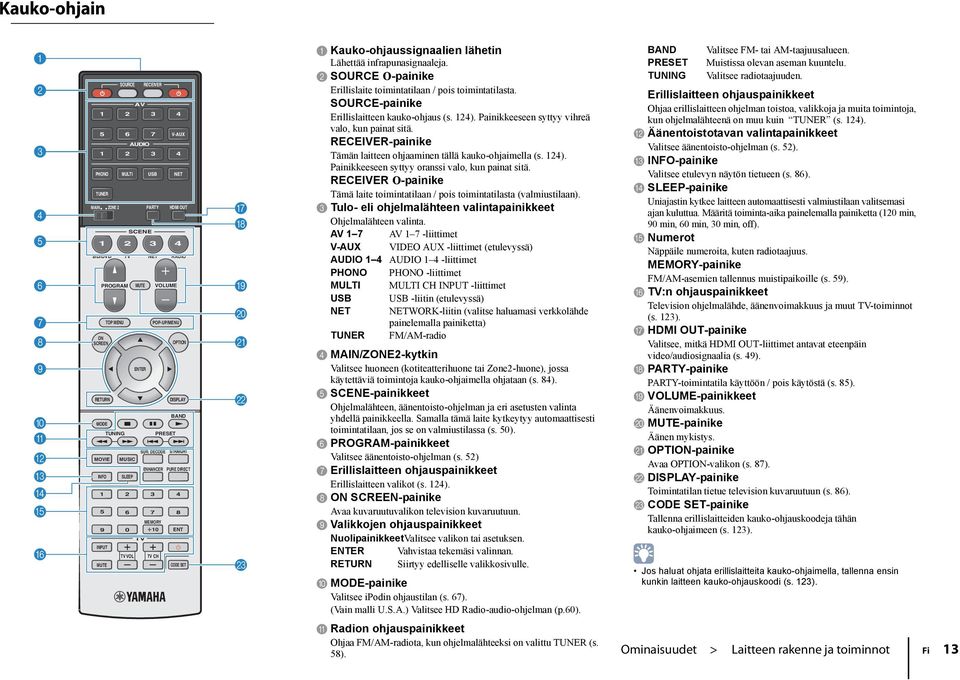

13 Kauko-ohjain POGAM VOUME I : A B C D E F PHONO TUNE MAIN ZONE ON SCEEN ETUN MODE MOVIE INFO MEMOY ENT INPUT VO CH TOP MENU TUNING SOUCE MUTI MUSIC SEEP SCENE ECEIVE AV V-AUX AUDIO USB PATY POP-UP/MENU ENHANCE PESET HDMI OUT 4 BD/DVD NET ADIO SU. DECODE NET OPTION DISPAY BAND STAIGHT PUE DIECT CODE SET G H J K M Kauko-ohjaussignaalien lähetin ähettää infrapunasignaaleja. SOUCE O-painike Erillislaite toimintatilaan / pois toimintatilasta. SOUCE-painike Erillislaitteen kauko-ohjaus (s. 4). Painikkeeseen syttyy vihreä valo, kun painat sitä. ECEIVE-painike Tämän laitteen ohjaaminen tällä kauko-ohjaimella (s. 4). Painikkeeseen syttyy oranssi valo, kun painat sitä. ECEIVE O-painike Tämä laite toimintatilaan / pois toimintatilasta (valmiustilaan). Tulo- eli ohjelmalähteen valintapainikkeet Ohjelmalähteen valinta. AV 7 AV 7 -liittimet V-AUX VIDEO AUX -liittimet (etulevyssä) AUDIO 4 AUDIO 4 -liittimet PHONO PHONO -liittimet MUTI MUTI CH INPUT -liittimet USB USB -liitin (etulevyssä) NET NETWOK-liitin (valitse haluamasi verkkolähde painelemalla painiketta) TUNE FM/AM-radio 4 MAIN/ZONE-kytkin Valitsee huoneen (kotiteatterihuone tai Zone-huone), jossa käytettäviä toimintoja kauko-ohjaimella ohjataan (s. 84). 5 SCENE-painikkeet Ohjelmalähteen, äänentoisto-ohjelman ja eri asetusten valinta yhdellä painikkeella. Samalla tämä laite kytkeytyy automaattisesti toimintatilaan, jos se on valmiustilassa (s. 50). 6 POGAM-painikkeet Valitsee äänentoisto-ohjelman (s. 5) 7 Erillislaitteen ohjauspainikkeet Erillislaitteen valikot (s. 4). 8 ON SCEEN-painike Avaa kuvaruutuvalikon television kuvaruutuun. 9 Valikkojen ohjauspainikkeet NuolipainikkeetValitsee valikon tai asetuksen. Vahvistaa tekemäsi valinnan. ETUN Siirtyy edelliselle valikkosivulle. 0 MODE-painike Valitsee ipodin ohjaustilan (s. 67). (Vain malli U.S.A.) Valitsee HD adio-audio-ohjelman (p.60). A adion ohjauspainikkeet Ohjaa FM/AM-radiota, kun ohjelmalähteeksi on valittu TUNE (s. 58). BAND PESET TUNING Valitsee FM- tai AM-taajuusalueen. Muistissa olevan aseman kuuntelu. Valitsee radiotaajuuden. Erillislaitteen ohjauspainikkeet Ohjaa erillislaitteen ohjelman toistoa, valikkoja ja muita toimintoja, kun ohjelmalähteenä on muu kuin TUNE (s. 4). B Äänentoistotavan valintapainikkeet Valitsee äänentoisto-ohjelman (s. 5). C INFO-painike Valitsee etulevyn näytön tietueen (s. 86). D SEEP-painike Uniajastin kytkee laitteen automaattisesti valmiustilaan valitsemasi ajan kuluttua. Määritä toiminta-aika painelemalla painiketta (0 min, 90 min, 60 min, 0 min, off). E Numerot Näppäile numeroita, kuten radiotaajuus. MEMOY-painike FM/AM-asemien tallennus muistipaikoille (s. 59). F :n ohjauspainikkeet Television ohjelmalähde, äänenvoimakkuus ja muut -toiminnot (s. ). G HDMI OUT-painike Valitsee, mitkä HDMI OUT-liittimet antavat eteenpäin video/audiosignaalia (s. 49). H PATY-painike PATY-toimintatila käyttöön / pois käytöstä (s. 85). I VOUME-painikkeet Äänenvoimakkuus. J -painike Äänen mykistys. K OPTION-painike Avaa OPTION-valikon (s. 87). DISPAY-painike Toimintatilan tietue television kuvaruutuun (s. 86). M CODE SET-painike Tallenna erillislaitteiden kauko-ohjauskoodeja tähän kauko-ohjaimeen (s. ). Jos haluat ohjata erillislaitteita kauko-ohjaimella, tallenna ensin kunkin laitteen kauko-ohjauskoodi (s. ). Ominaisuudet > aitteen rakenne ja toiminnot Fi

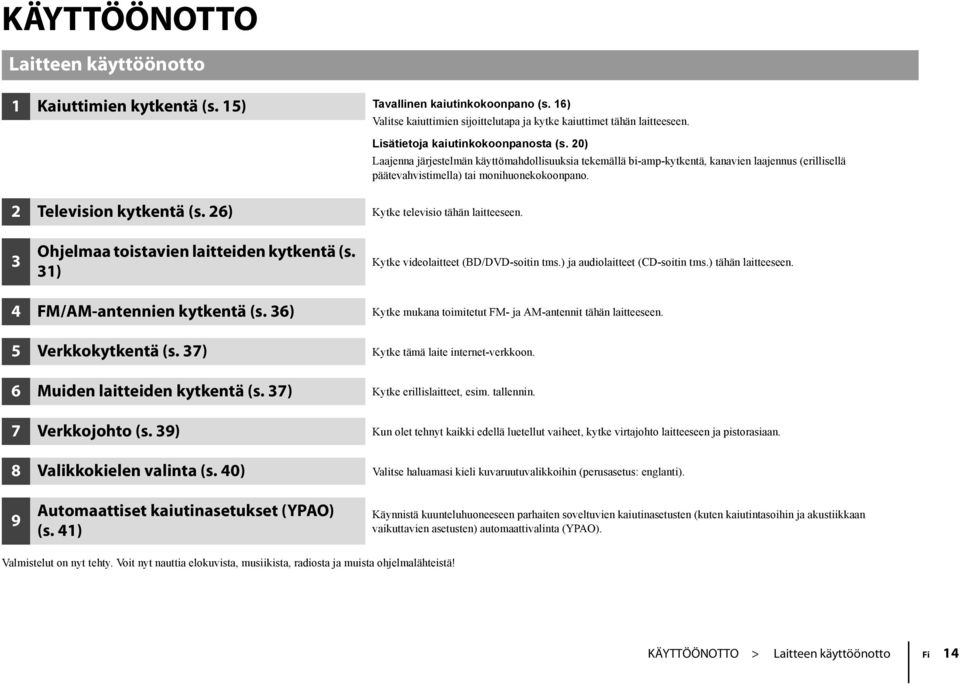

14 KÄYTTÖÖNOTTO aitteen käyttöönotto Kaiuttimien kytkentä (s. 5) Tavallinen kaiutinkokoonpano (s. 6) Valitse kaiuttimien sijoittelutapa ja kytke kaiuttimet tähän laitteeseen. isätietoja kaiutinkokoonpanosta (s. 0) aajenna järjestelmän käyttömahdollisuuksia tekemällä bi-amp-kytkentä, kanavien laajennus (erillisellä päätevahvistimella) tai monihuonekokoonpano. Television kytkentä (s. 6) Kytke televisio tähän laitteeseen. Ohjelmaa toistavien laitteiden kytkentä (s. ) Kytke videolaitteet (BD/DVD-soitin tms.) ja audiolaitteet (CD-soitin tms.) tähän laitteeseen. 4 FM/AM-antennien kytkentä (s. 6) Kytke mukana toimitetut FM- ja AM-antennit tähän laitteeseen. 5 Verkkokytkentä (s. 7) Kytke tämä laite internet-verkkoon. 6 Muiden laitteiden kytkentä (s. 7) Kytke erillislaitteet, esim. tallennin. 7 Verkkojohto (s. 9) Kun olet tehnyt kaikki edellä luetellut vaiheet, kytke virtajohto laitteeseen ja pistorasiaan. 8 Valikkokielen valinta (s. 40) Valitse haluamasi kieli kuvaruutuvalikkoihin (perusasetus: englanti). 9 Automaattiset kaiutinasetukset (YPAO) (s. 4) Käynnistä kuunteluhuoneeseen parhaiten soveltuvien kaiutinasetusten (kuten kaiutintasoihin ja akustiikkaan vaikuttavien asetusten) automaattivalinta (YPAO). Valmistelut on nyt tehty. Voit nyt nauttia elokuvista, musiikista, radiosta ja muista ohjelmalähteistä! KÄYTTÖÖNOTTO > aitteen käyttöönotto Fi 4

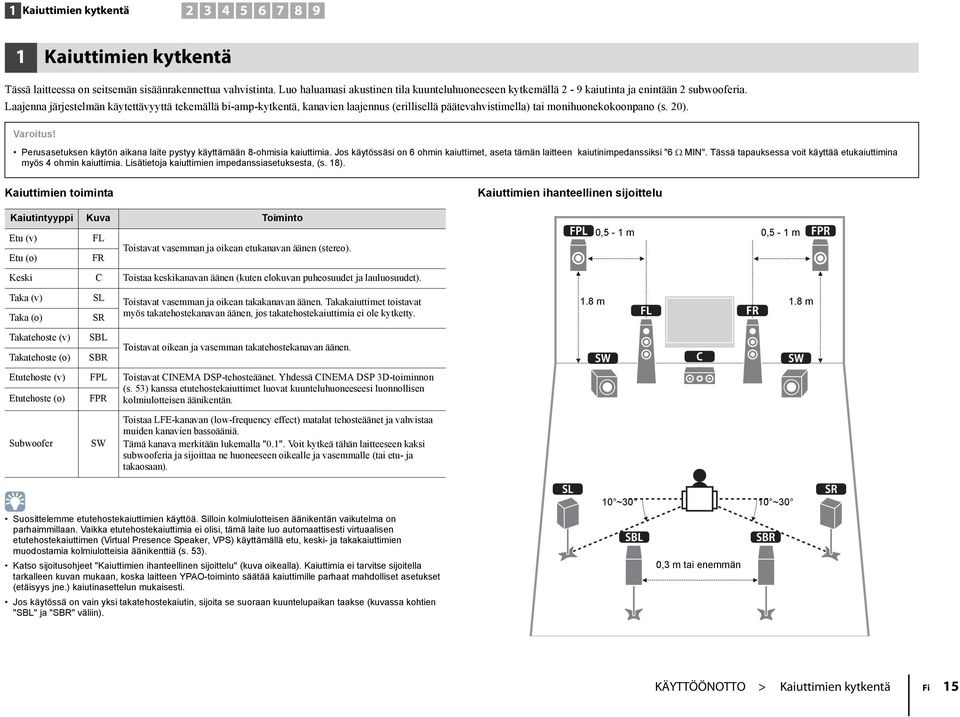

15 Kaiuttimien kytkentä Kaiuttimien kytkentä Tässä laitteessa on seitsemän sisäänrakennettua vahvistinta. uo haluamasi akustinen tila kuunteluhuoneeseen kytkemällä - 9 kaiutinta ja enintään subwooferia. aajenna järjestelmän käytettävyyttä tekemällä bi-amp-kytkentä, kanavien laajennus (erillisellä päätevahvistimella) tai monihuonekokoonpano (s. 0). Varoitus! Perusasetuksen käytön aikana laite pystyy käyttämään 8-ohmisia kaiuttimia. Jos käytössäsi on 6 ohmin kaiuttimet, aseta tämän laitteen kaiutinimpedanssiksi "6 MIN". Tässä tapauksessa voit käyttää etukaiuttimina myös 4 ohmin kaiuttimia. isätietoja kaiuttimien impedanssiasetuksesta, (s. 8). Kaiuttimien toiminta Kaiutintyyppi Kuva Toiminto Etu (v) F Toistavat vasemman ja oikean etukanavan äänen (stereo). Etu (o) F Keski C Toistaa keskikanavan äänen (kuten elokuvan puheosuudet ja lauluosuudet). Taka (v) S Toistavat vasemman ja oikean takakanavan äänen. Takakaiuttimet toistavat Taka (o) S myös takatehostekanavan äänen, jos takatehostekaiuttimia ei ole kytketty. Takatehoste (v) SB Toistavat oikean ja vasemman takatehostekanavan äänen. Takatehoste (o) SB Etutehoste (v) Etutehoste (o) FP FP Toistavat CINEMA DSP-tehosteäänet. Yhdessä CINEMA DSP D-toiminnon (s. 5) kanssa etutehostekaiuttimet luovat kuunteluhuoneeseesi luonnollisen kolmiulotteisen äänikentän. Subwoofer SW Toistaa FE-kanavan (low-frequency effect) matalat tehosteäänet ja vahvistaa muiden kanavien bassoääniä. Tämä kanava merkitään lukemalla "0.". Voit kytkeä tähän laitteeseen kaksi subwooferia ja sijoittaa ne huoneeseen oikealle ja vasemmalle (tai etu- ja takaosaan). Kaiuttimien ihanteellinen sijoittelu E0,5 - m 0,5 - m.8 m.8 m ~0 0 ~0 5 Suosittelemme etutehostekaiuttimien käyttöä. Silloin kolmiulotteisen äänikentän vaikutelma on parhaimmillaan. Vaikka etutehostekaiuttimia ei olisi, tämä laite luo automaattisesti virtuaalisen etutehostekaiuttimen (Virtual Presence Speaker, VPS) käyttämällä etu, keski- ja takakaiuttimien muodostamia kolmiulotteisia äänikenttiä (s. 5). Katso sijoitusohjeet "Kaiuttimien ihanteellinen sijoittelu" (kuva oikealla). Kaiuttimia ei tarvitse sijoitella tarkalleen kuvan mukaan, koska laitteen YPAO-toiminto säätää kaiuttimille parhaat mahdolliset asetukset (etäisyys jne.) kaiutinasettelun mukaisesti. Jos käytössä on vain yksi takatehostekaiutin, sijoita se suoraan kuuntelupaikan taakse (kuvassa kohtien "SB" ja "SB" väliin) , m tai enemmän KÄYTTÖÖNOTTO > Kaiuttimien kytkentä Fi 5

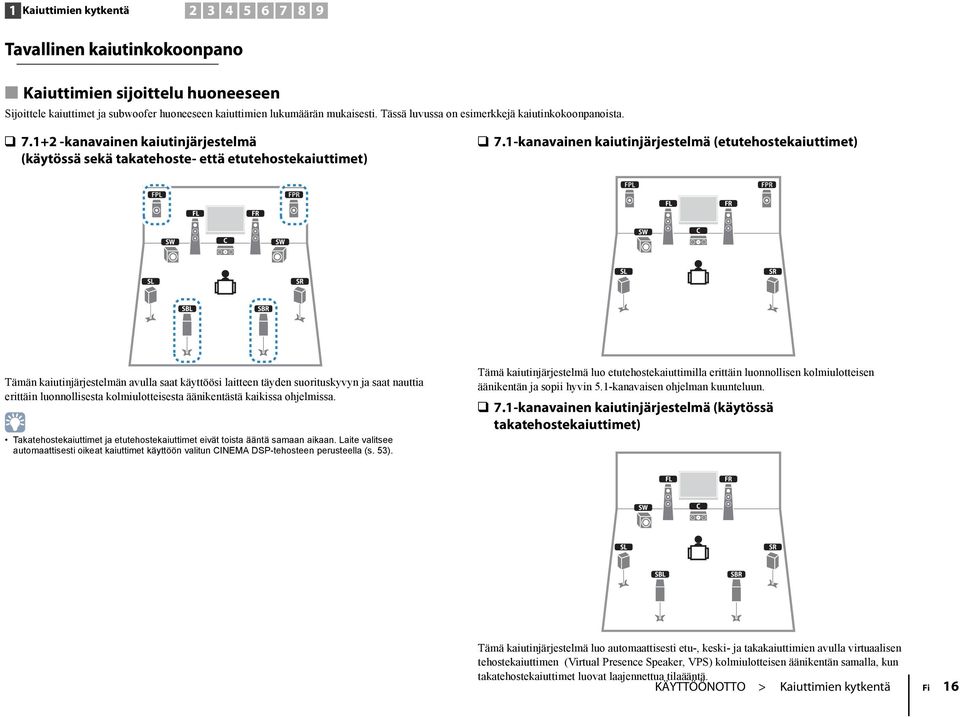

16 Kaiuttimien kytkentä Tavallinen kaiutinkokoonpano Kaiuttimien sijoittelu huoneeseen Sijoittele kaiuttimet ja subwoofer huoneeseen kaiuttimien lukumäärän mukaisesti. Tässä luvussa on esimerkkejä kaiutinkokoonpanoista kanavainen kaiutinjärjestelmä (käytössä sekä takatehoste- että etutehostekaiuttimet) 7.-kanavainen kaiutinjärjestelmä (etutehostekaiuttimet) Tämän kaiutinjärjestelmän avulla saat käyttöösi laitteen täyden suorituskyvyn ja saat nauttia erittäin luonnollisesta kolmiulotteisesta äänikentästä kaikissa ohjelmissa. Takatehostekaiuttimet ja etutehostekaiuttimet eivät toista ääntä samaan aikaan. aite valitsee automaattisesti oikeat kaiuttimet käyttöön valitun CINEMA DSP-tehosteen perusteella (s. 5). Tämä kaiutinjärjestelmä luo etutehostekaiuttimilla erittäin luonnollisen kolmiulotteisen äänikentän ja sopii hyvin 5.-kanavaisen ohjelman kuunteluun. 7.-kanavainen kaiutinjärjestelmä (käytössä takatehostekaiuttimet) Tämä kaiutinjärjestelmä luo automaattisesti etu-, keski- ja takakaiuttimien avulla virtuaalisen tehostekaiuttimen (Virtual Presence Speaker, VPS) kolmiulotteisen äänikentän samalla, kun takatehostekaiuttimet luovat laajennettua tilaääntä. KÄYTTÖÖNOTTO > Kaiuttimien kytkentä Fi 6

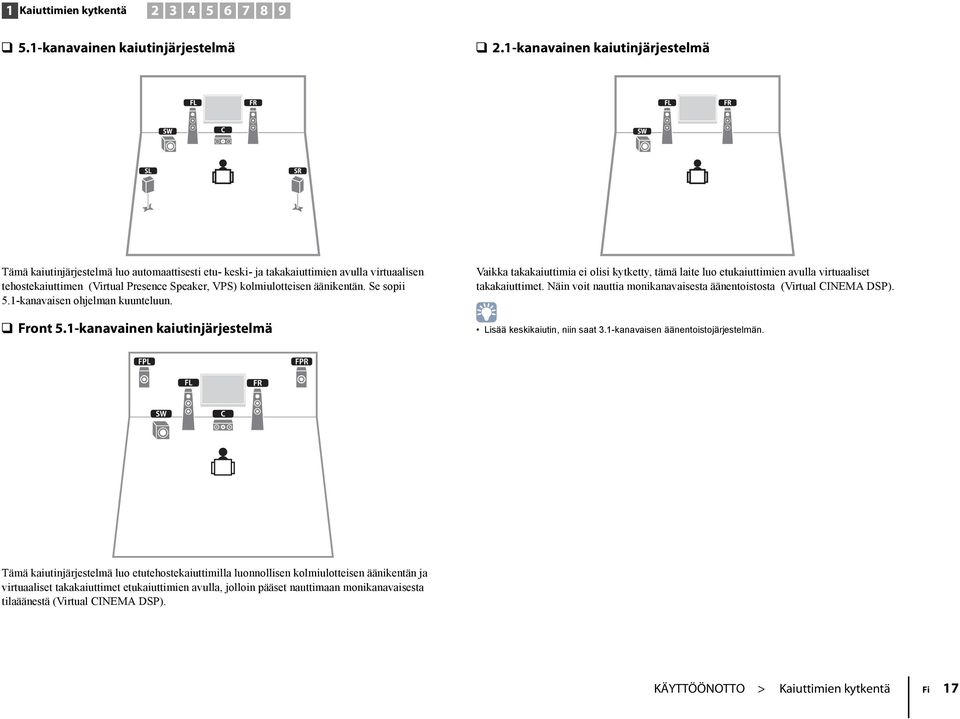

17 Kaiuttimien kytkentä kanavainen kaiutinjärjestelmä.-kanavainen kaiutinjärjestelmä Tämä kaiutinjärjestelmä luo automaattisesti etu- keski- ja takakaiuttimien avulla virtuaalisen tehostekaiuttimen (Virtual Presence Speaker, VPS) kolmiulotteisen äänikentän. Se sopii 5.-kanavaisen ohjelman kuunteluun. Front 5.-kanavainen kaiutinjärjestelmä Vaikka takakaiuttimia ei olisi kytketty, tämä laite luo etukaiuttimien avulla virtuaaliset takakaiuttimet. Näin voit nauttia monikanavaisesta äänentoistosta (Virtual CINEMA DSP). isää keskikaiutin, niin saat.-kanavaisen äänentoistojärjestelmän. E 9 Tämä kaiutinjärjestelmä luo etutehostekaiuttimilla luonnollisen kolmiulotteisen äänikentän ja virtuaaliset takakaiuttimet etukaiuttimien avulla, jolloin pääset nauttimaan monikanavaisesta tilaäänestä (Virtual CINEMA DSP). KÄYTTÖÖNOTTO > Kaiuttimien kytkentä Fi 7

18 Kaiuttimien kytkentä Kaiutinimpedanssi Perusasetuksen käytön aikana laite pystyy käyttämään 8-ohmisia kaiuttimia. Jos käytössäsi on 6 ohmin kaiuttimet, aseta tämän laitteen kaiutinimpedanssiksi "6 MIN". Tässä tapauksessa voit käyttää etukaiuttimina myös 4 ohmin kaiuttimia. Kytke virtajohto pistorasiaan ennen kuin kytket kaiuttimet tähän laitteeseen. Pidä painettuna etulevyn STAIGHT-painike, ja paina sitten MAIN ZONE O-painiketta. MAIN ZONE O STAIGHT Tarkasta, että "SPEAKE IMP." tulee etulevyn näyttöön. DOCK TAG HD STEEO TUNED PE AMP PATY ZONE ZONE ZONE IN OUT OUT 4 ENHANCE SEEP HD SPEAKE IMP. 8 MIN 4 Valitse STAIGHT-painikkeella kohta 6 MIN. 5 Kytke laite valmiustilaan painamalla MAIN ZONE O-painiketta ja irrota virtajohto pistorasiasta. Nyt voit kytkeä kaiuttimet laitteeseen. VOUME ADAPTIVE DC P C P S SW SW SW S P SB SB SB P Kaiuttimien kytkeminen Kytke kuunteluhuoneeseen sijoitellut kaiuttimet tähän laitteeseen. Varoitus! Irrota laitteen verkkojohto pistorasiasta ja kytke subwoofer pois toimintatilasta ennen kuin kytket kaiuttimet. Tarkista, ettei kaiutinjohdin koske toiseen johtimeen eikä tämän laitteen metalliosaan. Muuten tämä laite ja kaiuttimet voivat mennä rikki. Jos kaiutinjohdot aiheuttavat oikosulun, etulevyn näyttöön tulee "Check SP Wires", kun kytket tähän laitteeseen virran. Kytkettävät kaiuttimet Huone Kaiutintyyppi Kuva SP IMP. - Kotiteatterihuone Kaiutinjärjestelmä (äänikanavien lukumäärä) Etu (v) F Etu (o) F Keski C Taka (v) S * Taka (o) S * Takatehoste (v) SB * Takatehoste (o) SB * Etutehoste (v) FP * *4 Etutehoste (o) FP * *4 Power Amp Assign (s. 0) Basic(perusasetus) Jos sinulla on 7 kaiutinta, käytä kahta niistä takatehoste-(*) tai etutehostekaiuttimina (*). Jos sinulla on kaiutinta, käytä kahta niistä takakaiuttimina (*5) tai etutehostekaiuttimina (*4). Voit kytkeä tähän laitteeseen enintään kaksi subwooferia (subwooferia, jossa on sisäänrakennettu vahvistin). Erillinen päätevahvistin (Hi-Fi -vahvistin tms.) kaiutintoiston tehostuksessa, ks. s. 4. KÄYTTÖÖNOTTO > Kaiuttimien kytkentä Fi 8

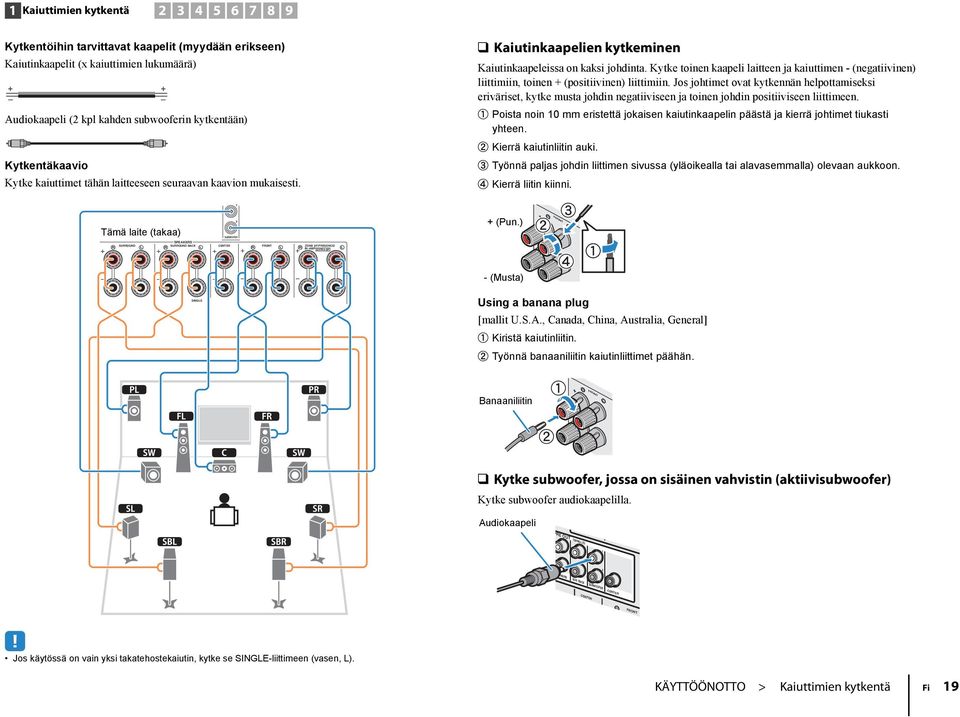

19 SUUND SU. BACK SUBWOOFE C C FONT Kaiuttimien kytkentä Kytkentöihin tarvittavat kaapelit (myydään erikseen) Kaiutinkaapelit (x kaiuttimien lukumäärä) + Audiokaapeli ( kpl kahden subwooferin kytkentään) Kytkentäkaavio Kytke kaiuttimet tähän laitteeseen seuraavan kaavion mukaisesti. + Kaiutinkaapelien kytkeminen Kaiutinkaapeleissa on kaksi johdinta. Kytke toinen kaapeli laitteen ja kaiuttimen - (negatiivinen) liittimiin, toinen + (positiivinen) liittimiin. Jos johtimet ovat kytkennän helpottamiseksi eriväriset, kytke musta johdin negatiiviseen ja toinen johdin positiiviseen liittimeen. a Poista noin 0 mm eristettä jokaisen kaiutinkaapelin päästä ja kierrä johtimet tiukasti yhteen. b Kierrä kaiutinliitin auki. c Työnnä paljas johdin liittimen sivussa (yläoikealla tai alavasemmalla) olevaan aukkoon. d Kierrä liitin kiinni. U C U C ZONE OUT PE OUT (SINGE) Tämä laite (takaa) OUND SU. BACK SUBWOOFE ZONE FONT SUOUND SU. BACK SUBWOOFE C SPEAKES SUOUND SUOUND BACK C FONT ZONE /F.PESENCE/ BI AMP EXTA SP + (Pun.) - (Musta) - + b FONT c d a SINGE Using a banana plug [mallit U.S.A., Canada, China, Australia, General] a Kiristä kaiutinliitin. b Työnnä banaaniliitin kaiutinliittimet päähän. Q W 9 9 Banaaniliitin b a + FONT Kytke subwoofer, jossa on sisäinen vahvistin (aktiivisubwoofer) Kytke subwoofer audiokaapelilla. Audiokaapeli PE OUT (SINGE) Jos käytössä on vain yksi takatehostekaiutin, kytke se SINGE-liittimeen (vasen, ). KÄYTTÖÖNOTTO > Kaiuttimien kytkentä Fi 9

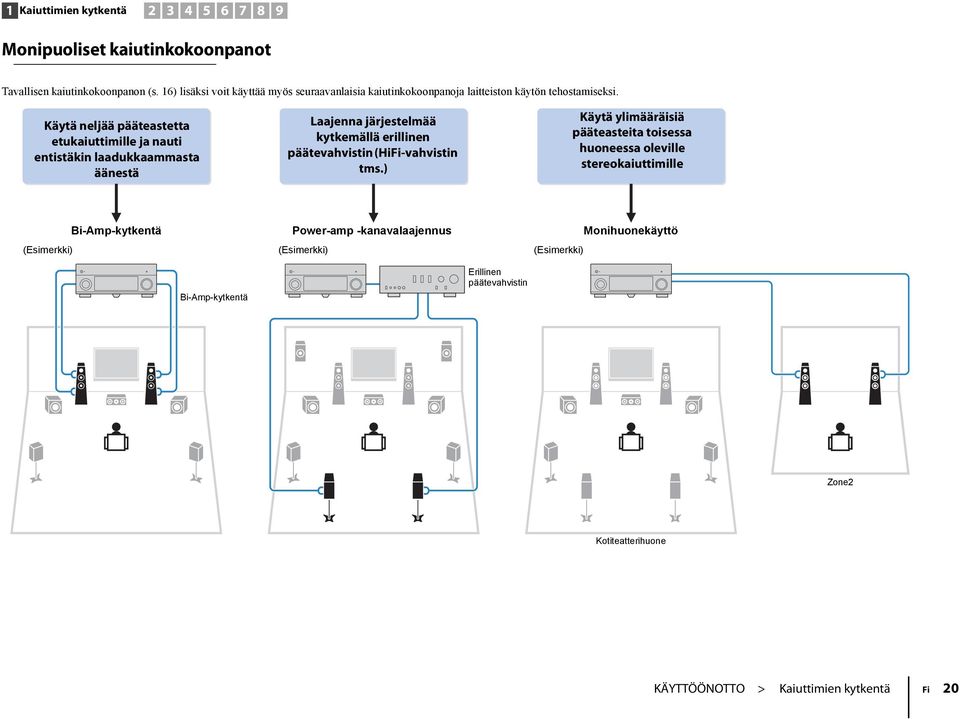

20 Kaiuttimien kytkentä Monipuoliset kaiutinkokoonpanot Tavallisen kaiutinkokoonpanon (s. 6) lisäksi voit käyttää myös seuraavanlaisia kaiutinkokoonpanoja laitteiston käytön tehostamiseksi. Käytä neljää pääteastetta etukaiuttimille ja nauti entistäkin laadukkaammasta äänestä aajenna järjestelmää kytkemällä erillinen päätevahvistin (HiFi-vahvistin tms.) Käytä ylimääräisiä pääteasteita toisessa huoneessa oleville stereokaiuttimille Bi-Amp-kytkentä Power-amp -kanavalaajennus Monihuonekäyttö (Esimerkki) (Esimerkki) (Esimerkki) Bi-Amp-kytkentä Erillinen päätevahvistin Zone Kotiteatterihuone KÄYTTÖÖNOTTO > Kaiuttimien kytkentä Fi 0

21 Kaiuttimien kytkentä Mahdolliset kaiutinkokoonpanot 5ch BI-AMP Äänikanavia (enint.) Kotiteatterihuone Bi-amp Erillinen päätevahvisti n (tarvitaan) Monihuonekäyttö Power Amp Assign (s. 0) 5 5ch BI-AMP 7 Yksi takatehostekaiutin Sivu 5ch BI-AMP +SB 7 + (Zone) 7ch +ZONE Jos käytät näitä kokoonpanoja, määritä Power Amp Assign -asetus (s. 0) Setup-valikossa. Kaiutin Kytke liittimeen: F, F FONT ja EXTA SP (bi-amp-kytkentä) C C S, S SUOUND SB, SB (ei käytössä) FP, FP (ei käytössä) SW SUBWOOFE KÄYTTÖÖNOTTO > Kaiuttimien kytkentä Fi

22 Kaiuttimien kytkentä ch BI-AMP +SB 7ch +ZONE Bi-amp Zone Erillisen vahvistimen kautta Kotiteatterihuone Kaiutin Kytke liittimeen: F, F FONT ja EXTA SP (bi-amp-kytkentä) C C S, S SUOUND SB, SB SU.BACK (PE OUT) erillisen päätevahvistimen kautta FP, FP (ei käytössä) SW SUBWOOFE Kaiutin F, F FONT C C S, S SUOUND SB, SB SUOUND BACK FP, FP (ei käytössä) SW SUBWOOFE Zone-kaiuttimet EXTA SP Kytke liittimeen: Kun toisto Zone-huoneessa on sallittu (s. 84), kotiteatterihuoneen takatehostekaiuttimet eivät toista ääntä. KÄYTTÖÖNOTTO > Kaiuttimien kytkentä Fi

23 EXTA SP EXTA SP Kaiuttimien kytkentä Bi-amp -kytkentään sopivat etukaiuttimet Jos käytössäsi on bi-amp -kytkentään sopivat etukaiuttimet, kytke ne FONT-liittimiin ja EXTA SP-liittimiin. Ota bi-amp -toiminto käyttöön näin: Kytke ensin tämän laitteen virtajohto pistorasiaan, määritä sitten Setup-valikossa asetus "Power Amp Assign" (s. 0). Tämä laite (takaa) SPEAKES SUOUND SUOUND BACK C FONT ZONE /F.PESENCE/ BI AMP Zone-kaiuttimien kytkentä Jos haluat sijoittaa kaiuttimet Zone-huoneisiin, kytke ne EXTA SP-liittimiin. Jos haluat käyttää EXTA SP-liittimiä Zone-kaiuttimien kytkentäliittiminä, tee näin: Kytke ensin tämän laitteen virtajohto pistorasiaan, määritä sitten Setup-valikossa asetus "Power Amp Assign" (s. 0). Tämä laite (takaa) SPEAKES SUOUND SUOUND BACK C FONT ZONE /F.PESENCE/ BI AMP SINGE SINGE Zone 4 5 Kotiteatterihuone Voit myös kytkeä Zone-huoneiden kaiuttimet erillisen vahvistimen avulla (s. 8). FONT-liittimet ja EXTA SP-liittimet antavat eteenpäin samaa signaalia. Varoitus! Ennen kuin teet BiAmp-kytkennän, irrota mahdolliset levyt tai kaapelit, jotka yhdistävät bassoelementin diskanttielementtiin. isätietoja kaiuttimien käyttöohjeessa. Ellet tee BiAmp-kytkentää, varmista ennen kaiutinkaapelien kytkemistä, että elementtien välinen levy tai kaapeli on paikallaan. KÄYTTÖÖNOTTO > Kaiuttimien kytkentä Fi

24 AV 4 AV 5 AV 6 AV 7 P ZONE Y PB P SUOUND BACK SINGE IN (SINGE) FONT SUOUND SU. BACK C OUT SUBWOOFE C FONT ZONE /F.PESENCE/ BI AMP EXTA SP 4 AV 5 AV 6 AV 7 PB SUOUND BACK P SINGE IN (SINGE) FONT SUOUND SU. BACK C OUT SUBWOOFE C FONT ZONE /F.PESENCE/ BI AMP EXTA SP Kaiuttimien kytkentä isävahvistin Voit kytkeä tähän laitteeseen erillisen vahvistimen tehostamaan kaiuttimien toistamaa ääntä. Kytke toinen vahvistin tämän laitteen PE OUT-liittimiin. PE OUT-liittimistä lähtee eteenpäin samojen äänikanavien signaali kuin vastaavista SPEAKES-liittimistä. Varoitus! Huomioi seuraavat seikat ennen kytkentöjen tekemistä. Muuten laitteisto voi toistaa voimakasta kohinaa tai vikaääniä. Irrota verkkojohto pistorasiasta ja sammuta erillinen päätevahvistin ennen kuin kytket kaiuttimet. Kun PE OUT-liittimiin on tehty kytkentä, älä kytke kaiuttimia vastaaviin SPEAKES-kaiutinliittimiin. Kun käytössä on erillinen esivahvistin, jossa ei ole äänenvoimakkuuden säädön ohitusta, säädä esivahvistimen äänenvoimakkuus riittävän kuuluvaksi. Anna sen sitten olla koko ajan samalla tasolla. Tässä tapauksessa et saa kytkeä esivahvistimeen muita laitteita (paitsi tämän laitteen). Tämä laite (takaa) (Esimerkki) Etukaiuttimien kytkeminen erillisen päätevahvistimen kautta PE OUT (FONT) -liittimet MONITO OUT/ZONE OUT SPEAKES PE OUT EMOTE TIGGE OUT V 0.A S-C Tämä laite (takaa) FONT SU MAIN IN P AC IN MAIN IN -liitin Vahvistin, jossa äänenvoimakkuud en säädön ohitus (kuten A-S000) HDMI S-C C TIGGE OUT MONITO OUT/ZONE OUT EMOTE D V 0.A ZONE OUT PE OUT SPEAKES AC IN FONT -liittimet Antavat eteenpäin etukanavan audiosignaalin. SUOUND -liittimet Antavat eteenpäin takakanavan audiosignaalin. SU. BACK -liittimet Antavat eteenpäin takatehostekanavan audiosignaalin. Jos käytössä on vain yksi takatehostekaiutin, kytke se erillisen vahvistimen SINGE-liittimeen (vasen, ). 4 C-liitin Antaa eteenpäin keskikanavan audiosignaalin. Erilliset päätevahvistimet Suosittelemme käyttämään päätevahvistinta, joka täyttää seuraavat vaatimukset. Balansoimattomat tuloliittimet Äänenvoimakkuuden säädön ohitus (tai äänenvoimakkuuden säätöpiiri puuttuu) ähtöteho: noin 00 W (6-8 ) KÄYTTÖÖNOTTO > Kaiuttimien kytkentä Fi 4

25 Tulo/lähtöliittimet ja kaapelit Video/audioliittimet HDMI-liittimet Digitaalinen video- ja audiosignaali välittyvät yhden liitännän kautta. Tee kytkentä HDMI-kaapelilla. AV HDMI-kaapeli Videoliittimet COMPONENT VIDEO -liittimet Nämä liittimet välittävät signaalia, joka jakautuu kolmeen osaan: luminanssi (Y), sininen krominanssi (PB) ja punainen krominanssi (P). Käytä kolmiosaista komponenttivideokaapelia. COMPONEN Komponenttivideokaapeli Audioliittimet OPTICA -liittimet Nämä liittimet välittävät digitaaliaudiosignaalia. Käytä optista digitaalikaapelia. Poista kaapelin päässä mahdollisesti oleva suoja ennen käyttöä. Optinen digitaalikaapeli Käytä 9-napaista HDMI-kaapelia, jossa on HDMI-logo. Suosittelemme käyttämään enintään 5,0 metriä pitkää kaapelia signaalin laatuhäviön estämiseksi. Tämän laitteen HDMI-liittimet ovat yhteensopivia HDMI Control -ohjauksen, Audio eturn Channel (AC) -toiminnon ja D-videon ja 4K-videon siirron kanssa. Käytä erittäin nopeaa high speed HDMI -kaapelia, jos haluat toistaa D- tai 4K-videota. HDMI/MH -liitin Välittää digitaalista video- ja audiosignaalia. Tee kytkentä MH-kaapelilla. MH-kaapeli AV A S VIDEO-liitin S-videosignaalissa on luminanssi- (Y) ja krominanssi (C) -osat. Käytä S-videokaapelia. S-videokaapeli VIDEO -liittimet Nämä liittimet välittävät analogista videosignaalia. Käytä videokaapelia. COAXIA -liittimet Nämä liittimet välittävät digitaaliaudiosignaalia. Käytä koaksiaalista digitaalikaapelia. AUDIO -liittimet Koaksiaalinen digitaalikaapeli Nämä liittimet välittävät analogista stereoaudiosignaalia. Käytä stereojakkikaapelia (CA-kaapelia). Stereokaapeli AV Videokaapeli Tämän laitteen etulevyn VIDEO AUX -liitin tukee sekä HDMI- että MH-kytkentää. Käytä kaapelia, joka sopii MH-yhteensopivan mobiililaitteesi liittimeen. Käytä HDMI-kaapelia, jos kytket VIDEO AUX -liittimeen HDMI-yhteensopivan ohjelmalähteen. isätietoja MH-kytkennästä, ks. MH-kytkentä (s. 5). KÄYTTÖÖNOTTO > Tulo/lähtöliittimet ja kaapelit Fi 5

26 GND COAXIA 75Ω COAXIA FM OPTICA (4 ADIO) AM OPTICA AV OUT ( ) OPTICA AC MONITO OUT/ ZONE OUT (ZONE OUT) AV AV AV ( BD/D PB FONT -kytkentä Television kytkeminen Kytke televisio tähän laitteeseen. Silloin ohjelmalähteistä tähän laitteeseen tuleva videosignaali voidaan siirtää televisioon. Voit ohjata televisio-ohjelman äänen toistumaan tämän laitteen kautta. Valitse kytkentätapa television videotuloliittimien ja toimintojen perusteella. Valitse oikea kytkentätapa television käyttöohjeiden avulla. Tukeeko Audio eturn Channel (AC)-kanavaa? Kyllä Kytkentätapa (s. 6) Kytkentätapa (HDMI Control-/AC-yhteensopiva televisio) Kytke tämä laite ja televisio toisiinsa HDMI-kaapelilla. Seuraavissa ohjeissa oletetaan, että et ole muuttanut Setup-valikon "HDMI"-asetuksia (s. 09). HDMI Control on käytettävissä vain HDMI OUT -liitännän kautta. Tee kytkentä AC-toimintoa tukevalla HDMI-kaapelilla. Ei Tukeeko HDMI Control -ohjausta? Ei Kyllä Kytkentätapa (s. 8) Onko :ssä Kyllä HDMI -tuloliitin? Kytkentätapa (s. 9) Tämä laite (takaa) PHONO DC OUT NETWOK 5V 0.5A ( NET ) AV ( BD/DVD) AV AV AV 4 4 HDMI OUT -liitin HDMI OUT AUDIO AC HDMI OUT AUDIO 5 6 COAXIA A B AUDIO (ZONE OUT) HDMI Y AUDIO 4 HDMI-tuloliitin (AC-yhteensopiva) HDMI HDMI AC Ei Kytkentätapa 4 (s. 0) ANTENNA HD adio HDMI-ohjaus HDMI-ohjauksen avulla voit ohjata erillislaitteita HDMI-kytkennän kautta. Jos kytket tähän laitteeseen HDMI-ohjausta tukevan television HDMI-kaapelilla, voit ohjata tämän laitteen toimintoja (virrankytkentä, äänenvoimakkuus, tms.) television kauko-ohjaimella. isäksi voit ohjata ohjelmalähdelaitteita (HDMI-ohjausta tukeva BD/DVD-soitin jne.), jotka on kytketty tähän laitteeseen HDMI-kaapelilla. isätietoja, ks. "HDMI Control s. 4). Tietoja Audio eturn Channel (AC) -toiminnosta AC-toiminnon avulla audiosignaalit kulkevat kumpaankin suuntaan HDMI-ohjauksen aikana. Jos siis kytket tähän laitteeseen yhdellä HDMI-kaapelilla television, joka tukee AC-toimintoa ja HDMI-ohjausta, voit toistaa ohjelmalähteiden video/audiosignaalia televisiosta tai television audiosignaalia tästä laitteesta. Jos olet kytkenyt television tähän laitteeseen HDMI-kaapelilla, voit ohjata mitä tahansa tähän laitteeseen tulevaa videosignaalia eteenpäin televisioon riippumatta siitä, millä kytkennällä videolaite on liitetty tähän laitteeseen. isätietoja: ks. "Videosignaalin tiet" (s. 40). Jos kytket television tähän laitteeseen HDMI-kaapelilla, voit käyttää ipodia, USB-muistilaitetta ja verkko-ohjelmalähteitä sekä säätää tämän laitteen asetuksia television kuvaruudulla näkyvän valikon kautta. Toisen television tai projektorin voit kytkeä HDMI OUT -liittimeen (s. ). KÄYTTÖÖNOTTO > Television kytkeminen Fi 6

27 -kytkentä Välttämättömät asetukset Tee seuraavat asetukset, jos haluat käyttää HDMI-ohjausta ja AC-toimintoa. isätietoja television käytöstä ja asetuksista, ks. television käyttöohjeet. Kun olet kytkenyt erillislaitteet (, ohjelmalähdelaitteet jne.) ja tämän laitteen virtajohdon, kytke tämä laite, televisio ja ohjelmalähdelaitteet toimintatilaan. Tee tarvittavat asetukset tästä laitteesta. a Varmista, että AC-toiminto on valittu käyttöön televisiosta. b Valitse televisiosta kanava, joka näyttää tästä laitteesta tulevan kuvasignaalin. c Paina ON SCEEN-painiketta. ON SCEEN ETUN OPTION DISPAY ON SCEEN Nuolipainikkeet d Valitse nuolipainikkeilla "Setup" ja paina. h Paina ON SCEEN-painiketta. Tee HDMI Control -ohjausasetukset. a Salli HDMI-ohjaus televisiosta ja ohjelmaa toistavista laitteista (esim. HDMI-ohjausta tukevasta BD/DVD-soittimesta). b Kytke pois toimintatilasta ensin televisio, sitten tämä laite ja ohjelmalähdelaitteet. c Kytke toimintatilaan ensin tämä laite ja ohjelmalähdelaitteet, sitten televisio. d Valitse televisiosta kanava, joka näyttää tästä laitteesta tulevan kuvasignaalin. e Tarkasta seuraavat kohdat. Tämä laite: Valittuna on se tuloliitin, johon ohjelmalähdelaite on kytketty. Jos näin ei ole, valitse tulolähde itse. Televisio: Ohjelmalähdelaitteen toistama kuva näkyy kuvaruudulla. f Varmista, että tämän laitteen ja television toiminnot tahdistuvat oikein. Tarkista se sammuttamalla televisio tai säätämällä television äänenvoimakkuutta television kauko-ohjaimella. Nyt tarvittavat asetukset on tehty. Jos valitset television kauko-ohjaimella televisiokanavan, tämän laitteen ohjelmalähteeksi valikoituu automaattisesti "AUDIO " ja television ääni toistuu tämän laitteen kautta. Ellei television ääni kuulu, tarkista, että Setup-valikossa on asetuksena "AC - On (s. 09). Ellei HDMI-ohjaus toimi kunnolla, kytke laitteet pois toimintatilasta ja sitten takaisin toimintatilaan (tai irrota niiden virtajohdot pistorasiasta ja kytke ne sitten takaisin). Se saattaa poistaa ongelman. Mikäli tämän laitteen toimintatila ei tahdistu television toimintatilaan, tarkista television audiolähtöasetukset. Jos ääni on katkonaista AC-kanavan käytön aikana, valitse Setup-valikosta asetus AC" (s. 09) - Off ja siirrä television audiosignaali tähän laitteeseen audiokaapelilla (digitaalisella optisella tai stereokaapelilla) (s. 8). e Valitse nuolipainikkeilla ( / ) kohta HDMI. aitteen perusasetusten mukaan television ääni ohjataan liitinryhmään AUDIO. Jos kytkit AUDIO -liittimiin jonkin erillislaitteen, muuta televisiosta tulevan äänen asetuksia Setup-valikon kohdassa " Audio Input" (s. 09). Jos haluat käyttää SCENE-toimintosarjaa (s. 50), myös kohdan "SCENE()" tuloasetus pitää muuttaa. f Valitse nuolipainikkeilla ( / ) "HDMI Control" ja paina. g Valitse nuolipainikkeilla kohta "On". KÄYTTÖÖNOTTO > Television kytkeminen Fi 7
