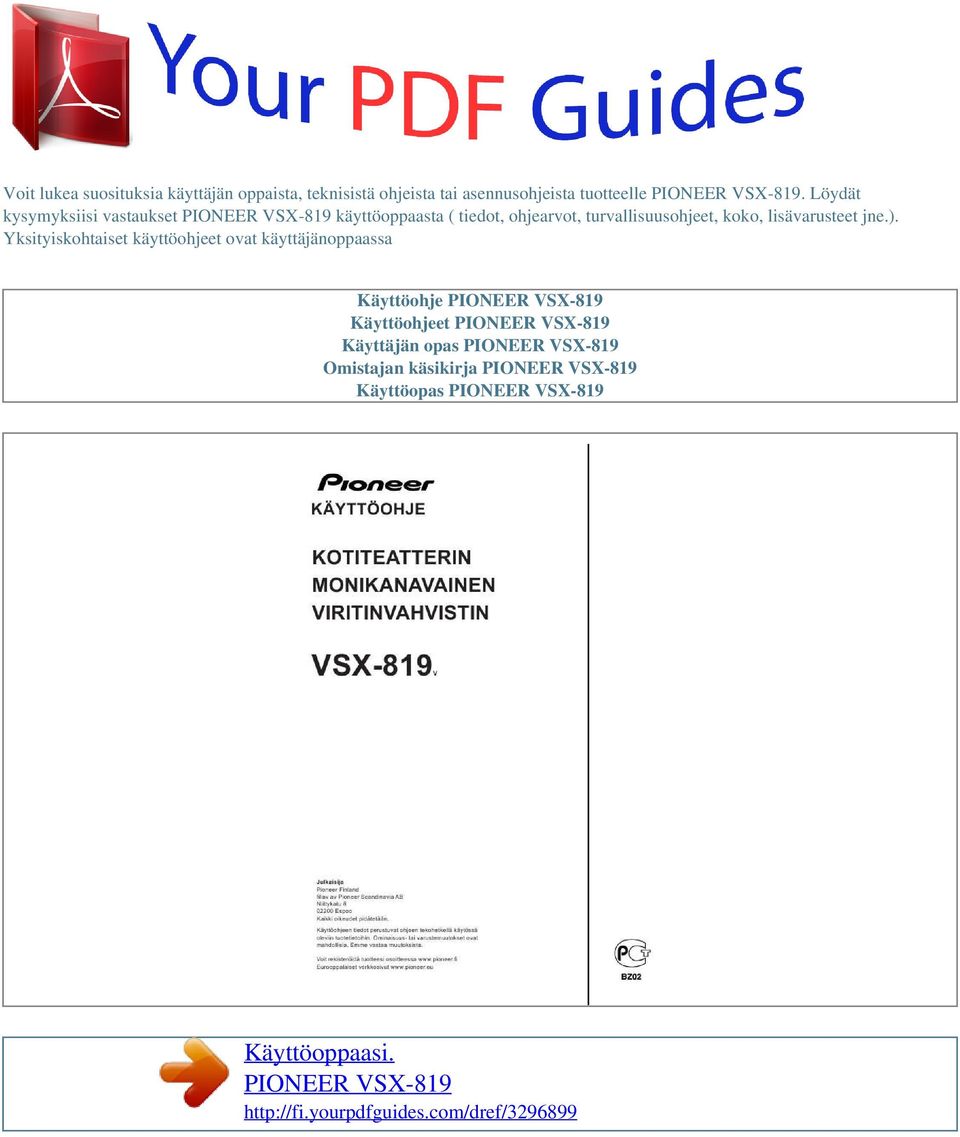

Käyttöoppaasi. PIONEER VSX-819

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle PIONEER VSX-819. Löydät kysymyksiisi vastaukset PIONEER VSX-819 käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje PIONEER VSX-819 Käyttöohjeet PIONEER VSX-819 Käyttäjän opas PIONEER VSX-819 Omistajan käsikirja PIONEER VSX-819 Käyttöopas PIONEER VSX-819 Käyttöoppaasi. PIONEER VSX-819

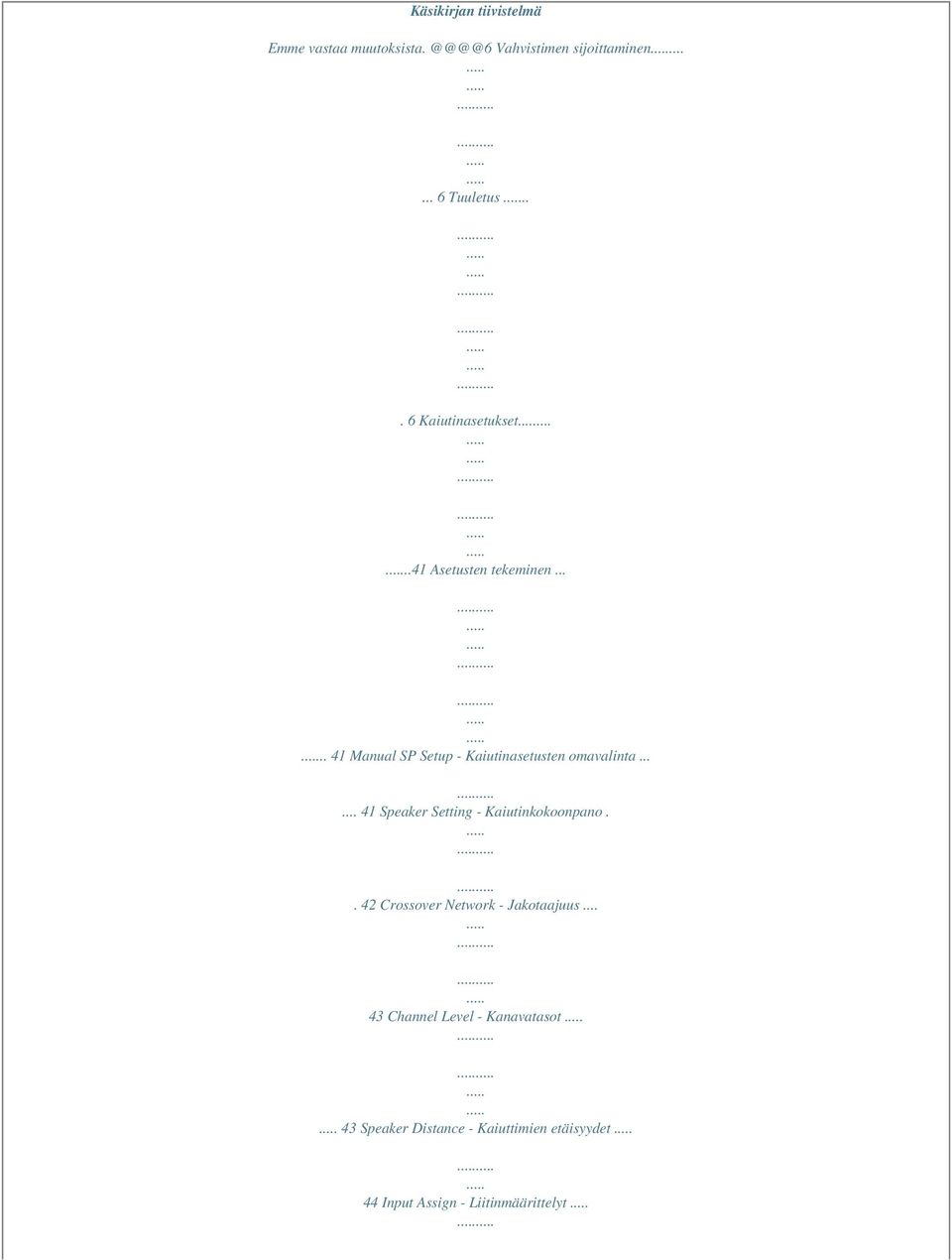

2 Käsikirjan tiivistelmä Emme vastaa muutoksista. Vahvistimen sijoittaminen Tuuletus... 6 Kaiutinasetukset Asetusten tekeminen Manual SP Setup - Kaiutinasetusten omavalinta Speaker Setting - Kaiutinkokoonpano.. 42 Crossover Network - Jakotaajuus Channel Level - Kanavatasot 43 Speaker Distance - Kaiuttimien etäisyydet 44 Input Assign - Liitinmäärittelyt

3 .. 44 Pikaohje Johdanto... 7 Monikanavaäänen kuuntelu... 7 Kaiutinasetusten mcacc-automaattivalinta.. 8 Ongelmatilanteita Vaiheenhallinnalla parempi ääni Vaiheenhallinnan käyttö monihuonekäyttö..

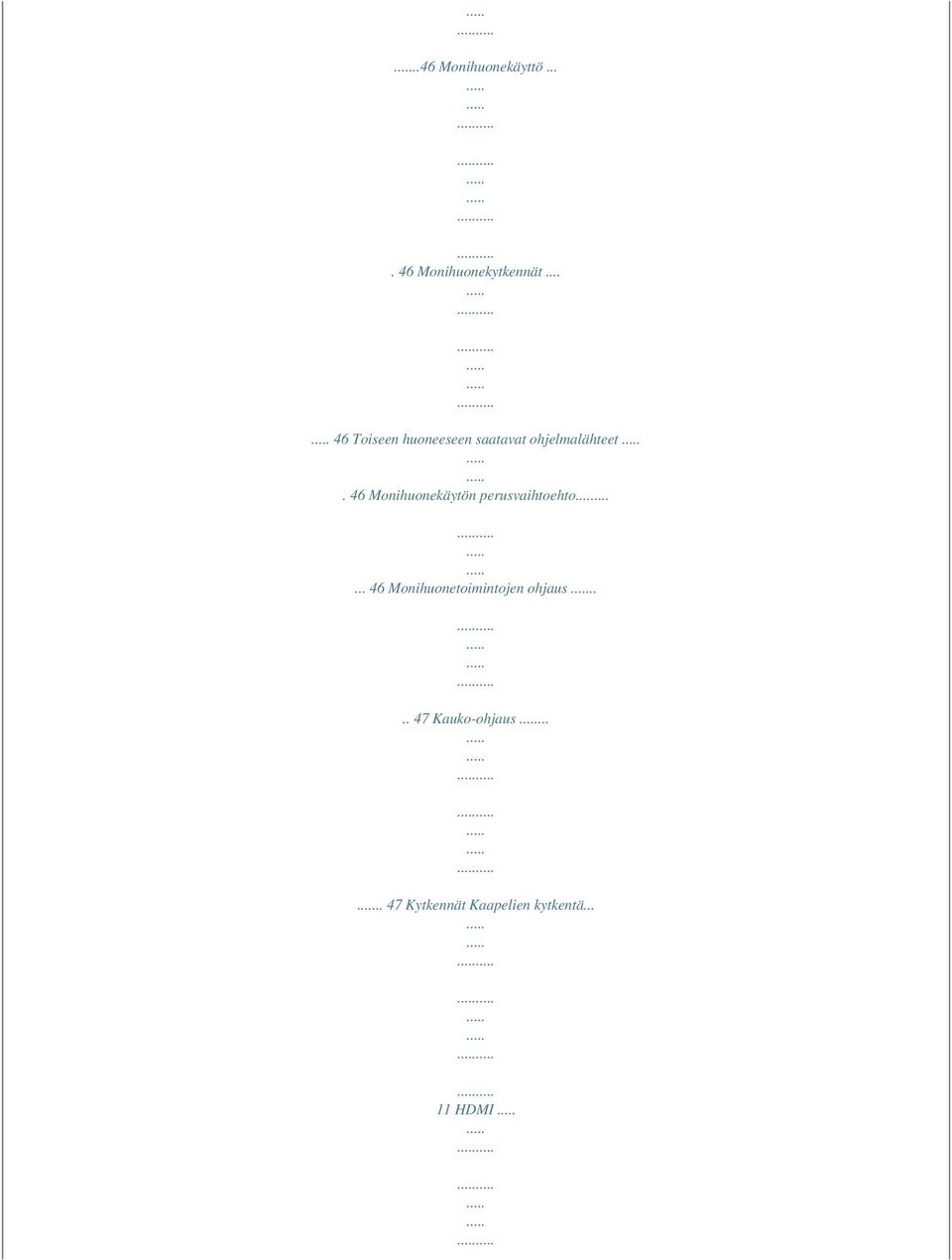

4 ..46 Monihuonekäyttö Monihuonekytkennät Toiseen huoneeseen saatavat ohjelmalähteet. 46 Monihuonekäytön perusvaihtoehto Monihuonetoimintojen ohjaus Kauko-ohjaus Kytkennät Kaapelien kytkentä HDMI

5 Analoginen audiokaapeli Digitaaliaudiokaapeli Videokaapelit Komponenttivideokaapeli.. 12 Videolähtöliittimet Televisio ja bd/dvd-soitin bd/dvd MuLTI ch In - monikanavatulot Satelliitti- ja kaapelivastaanotin, digisovitin.

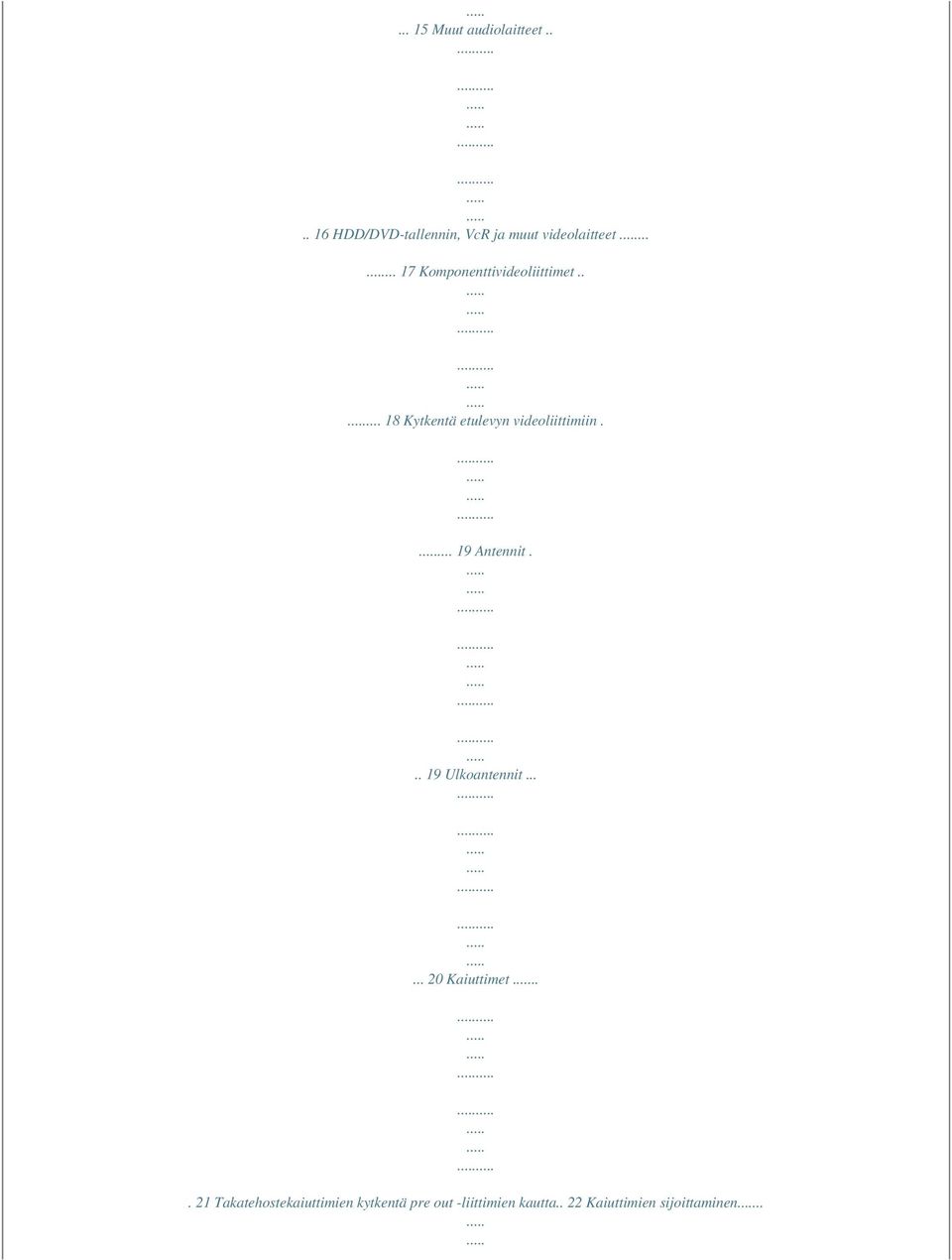

6 Muut audiolaitteet HDD/DVD-tallennin, VcR ja muut videolaitteet Komponenttivideoliittimet Kytkentä etulevyn videoliittimiin Antennit Ulkoantennit Kaiuttimet Takatehostekaiuttimien kytkentä pre out -liittimien kautta.. 22 Kaiuttimien sijoittaminen..

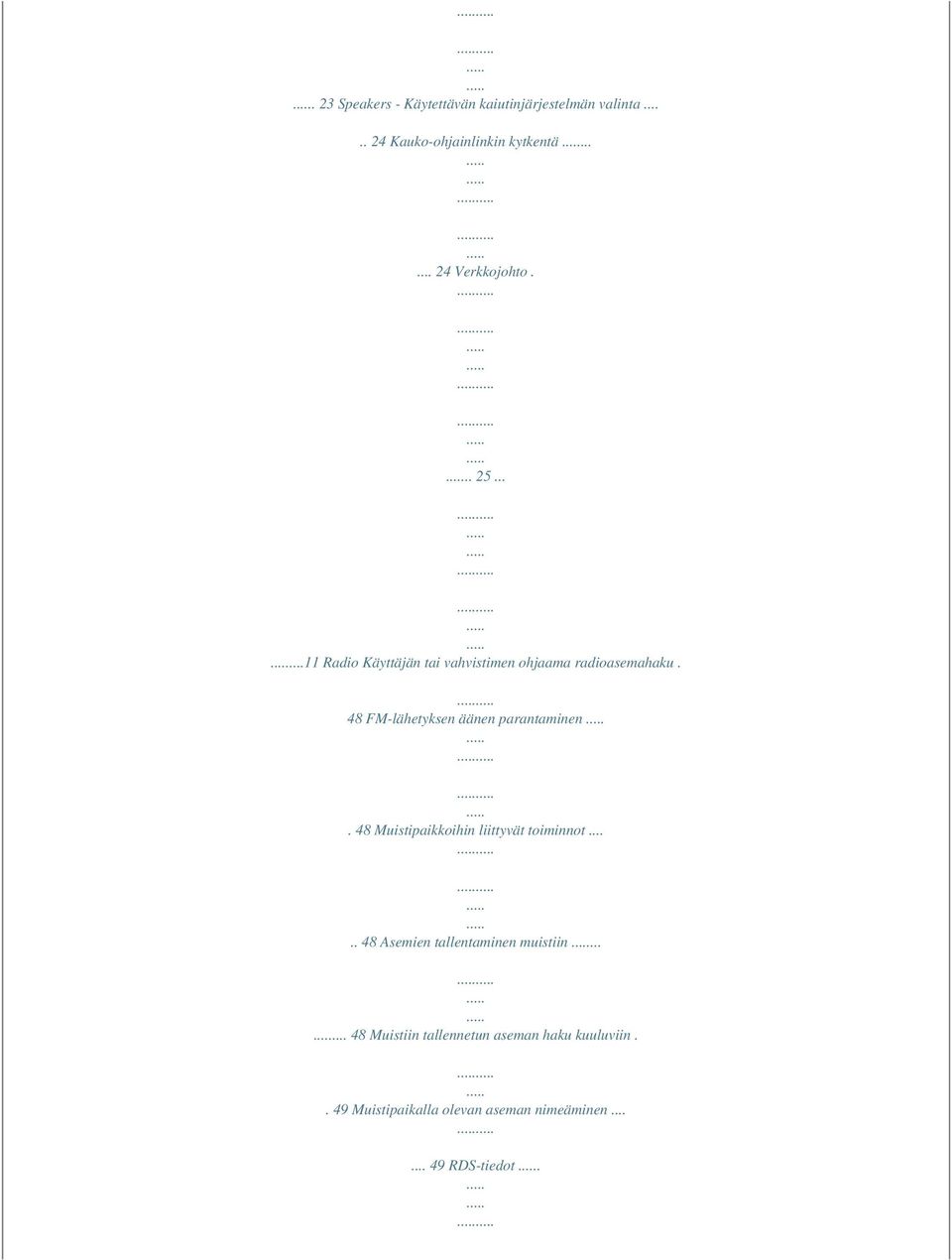

7 . 23 Speakers - Käytettävän kaiutinjärjestelmän valinta Kauko-ohjainlinkin kytkentä Verkkojohto Radio Käyttäjän tai vahvistimen ohjaama radioasemahaku. 48 FM-lähetyksen äänen parantaminen. 48 Muistipaikkoihin liittyvät toiminnot Asemien tallentaminen muistiin Muistiin tallennetun aseman haku kuuluviin.. 49 Muistipaikalla olevan aseman nimeäminen RDS-tiedot.

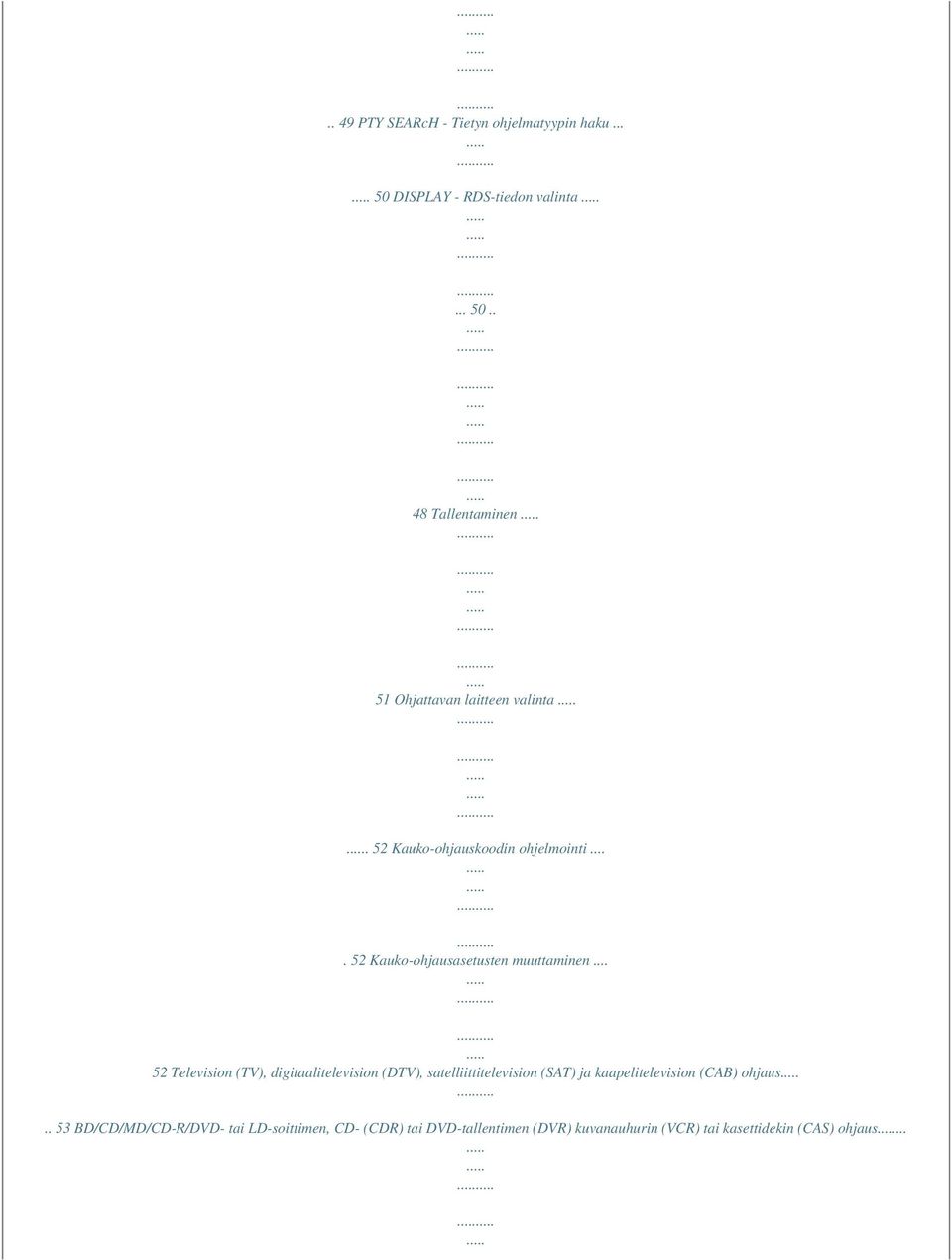

8 .. 49 PTY SEARcH - Tietyn ohjelmatyypin haku DISPLAY - RDS-tiedon valinta Tallentaminen 51 Ohjattavan laitteen valinta. 52 Kauko-ohjauskoodin ohjelmointi Kauko-ohjausasetusten muuttaminen Television (TV), digitaalitelevision (DTV), satelliittitelevision (SAT) ja kaapelitelevision (CAB) ohjaus.. 53 BD/CD/MD/CD-R/DVD- tai LD-soittimen, CD- (CDR) tai DVD-tallentimen (DVR) kuvanauhurin (VCR) tai kasettidekin (CAS) ohjaus...

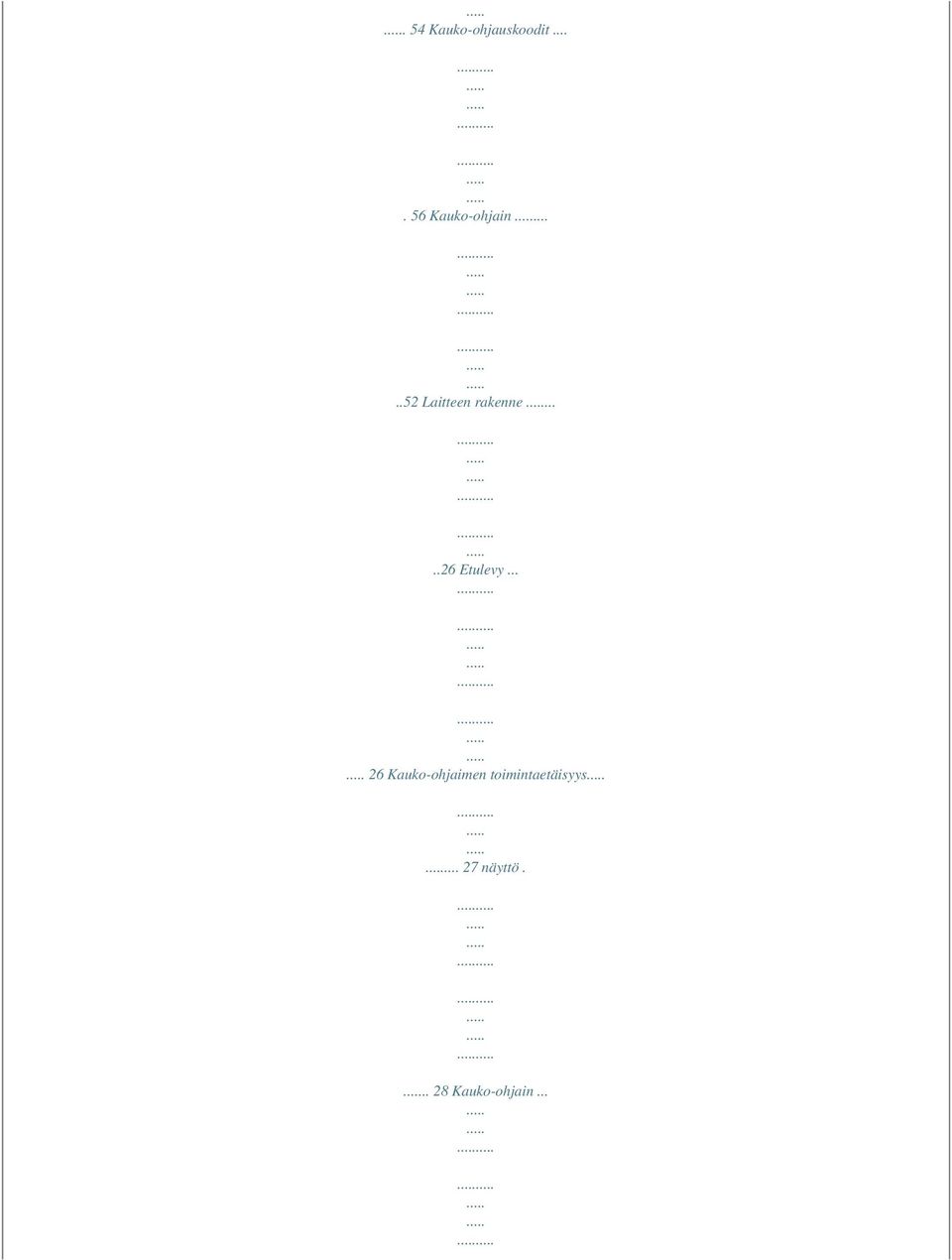

9 . 54 Kauko-ohjauskoodit Kauko-ohjain Laitteen rakenne Etulevy Kauko-ohjaimen toimintaetäisyys näyttö Kauko-ohjain...

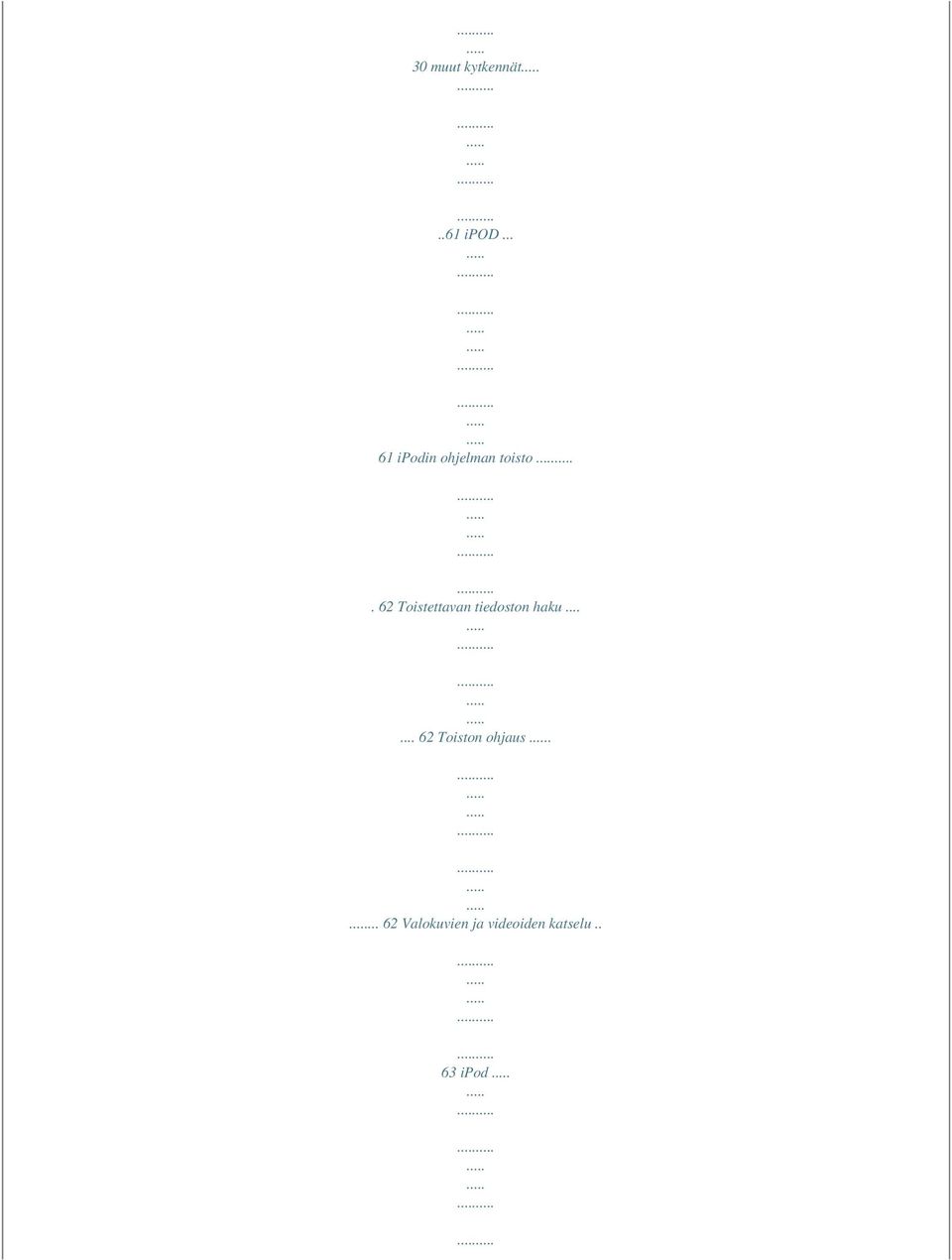

10 30 muut kytkennät..61 ipod ipodin ohjelman toisto. 62 Toistettavan tiedoston haku Toiston ohjaus Valokuvien ja videoiden katselu.. 63 ipod

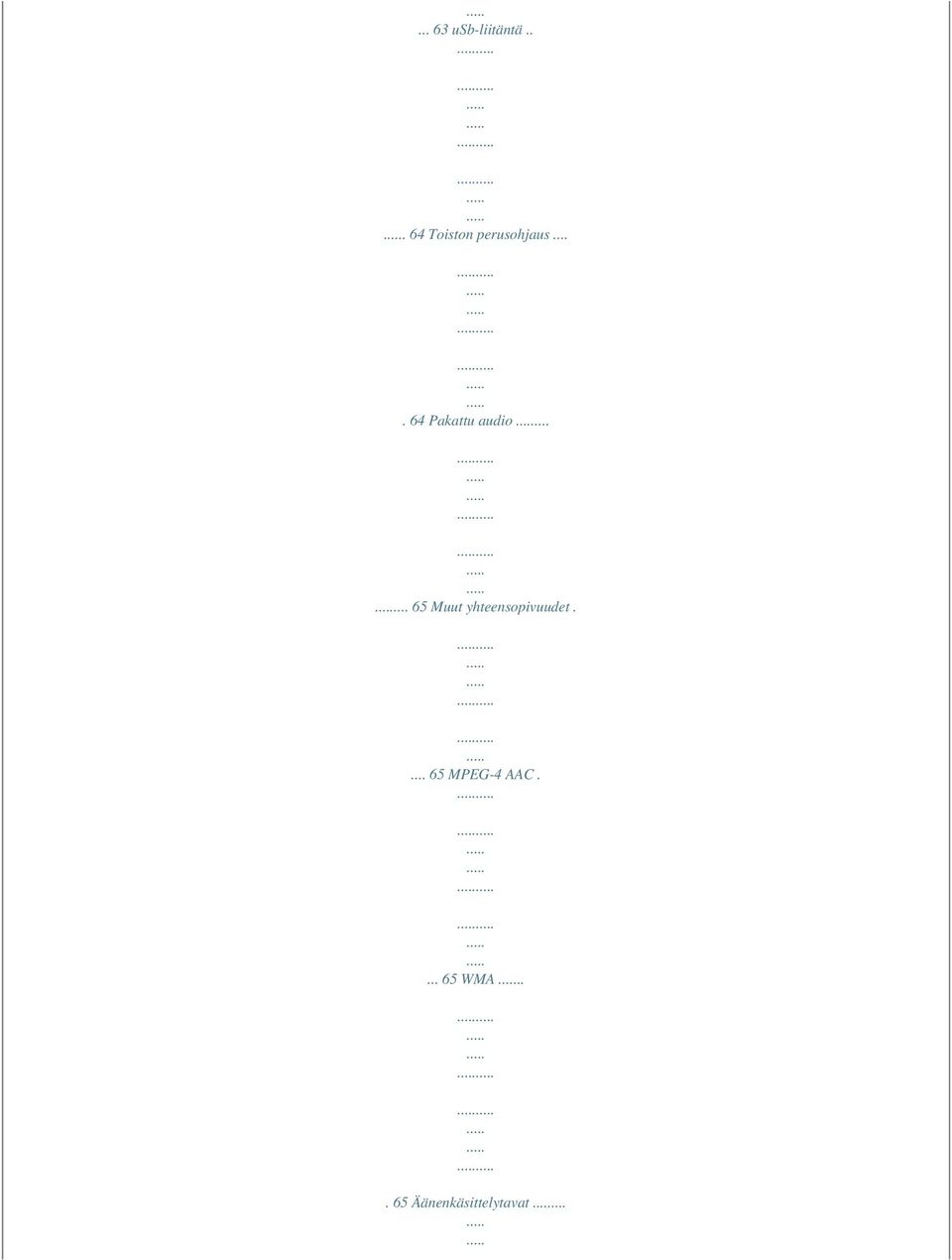

11 usb-liitäntä Toiston perusohjaus Pakattu audio Muut yhteensopivuudet MPEG-4 AAC WMA Äänenkäsittelytavat...

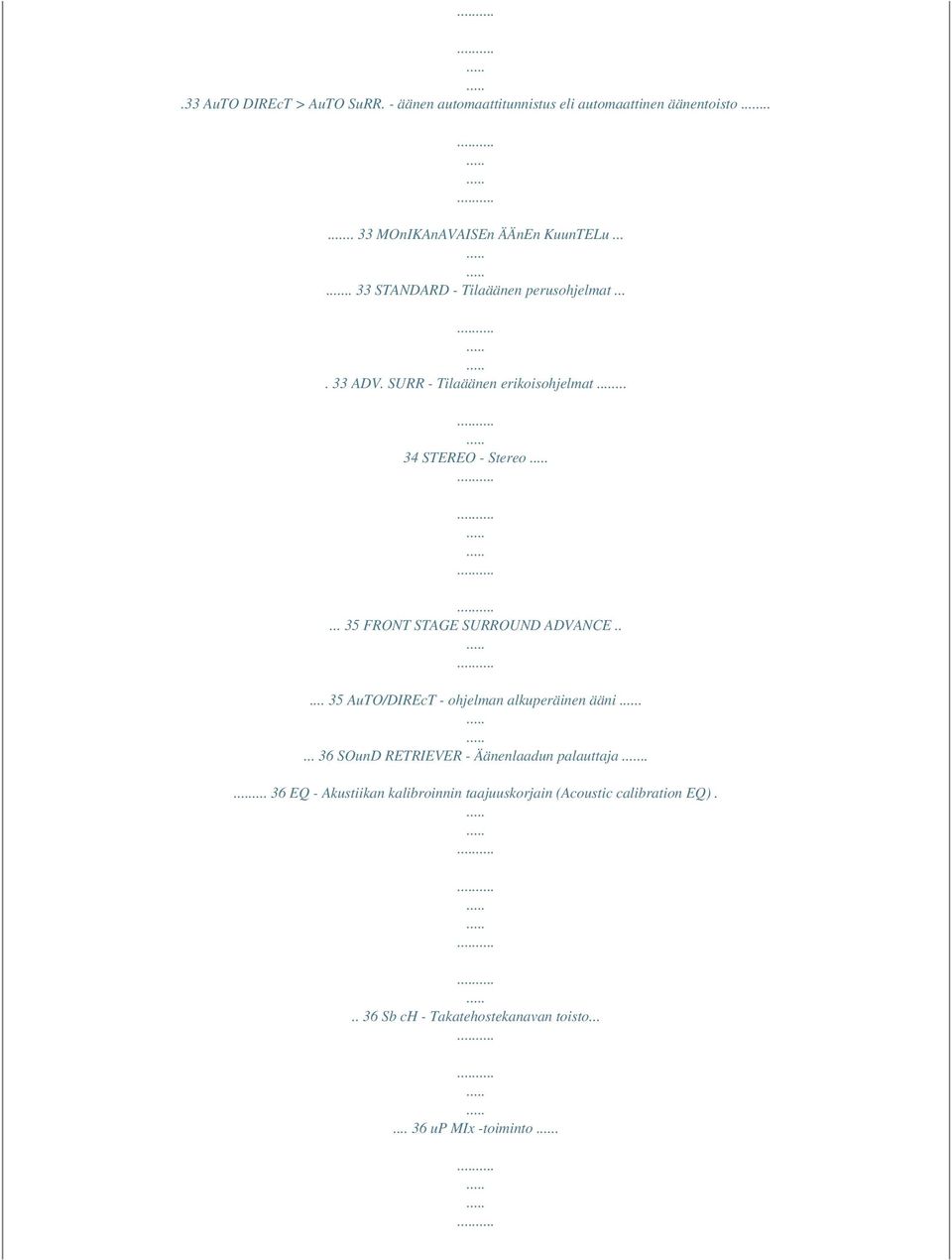

12 .33 AuTO DIREcT > AuTO SuRR. - äänen automaattitunnistus eli automaattinen äänentoisto MOnIKAnAVAISEn ÄÄnEn KuunTELu STANDARD - Tilaäänen perusohjelmat ADV. SURR - Tilaäänen erikoisohjelmat STEREO - Stereo FRONT STAGE SURROUND ADVANCE AuTO/DIREcT - ohjelman alkuperäinen ääni SOunD RETRIEVER - Äänenlaadun palauttaja EQ - Akustiikan kalibroinnin taajuuskorjain (Acoustic calibration EQ) Sb ch - Takatehostekanavan toisto up MIx -toiminto.

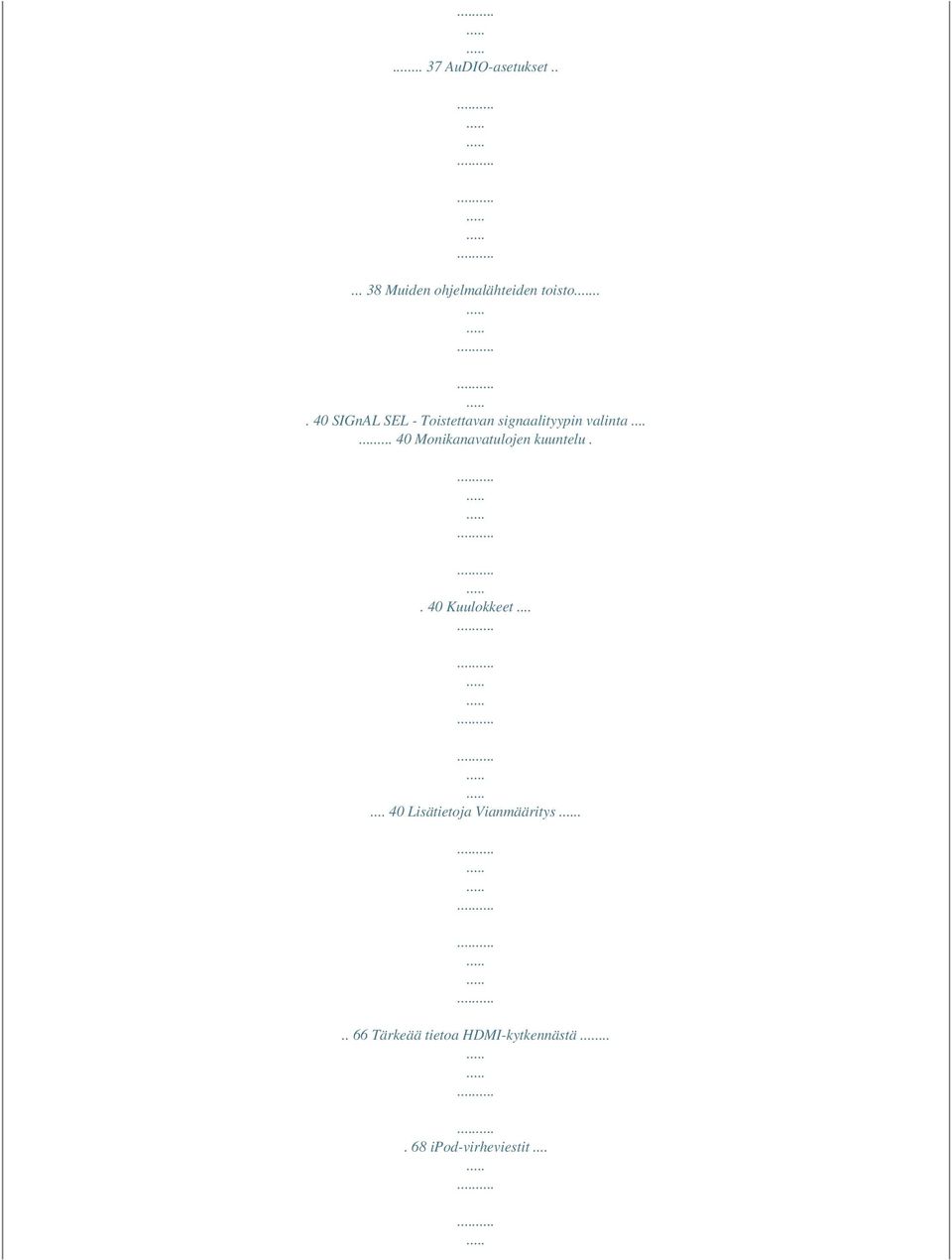

13 AuDIO-asetukset Muiden ohjelmalähteiden toisto SIGnAL SEL - Toistettavan signaalityypin valinta Monikanavatulojen kuuntelu.. 40 Kuulokkeet Lisätietoja Vianmääritys Tärkeää tietoa HDMI-kytkennästä ipod-virheviestit...

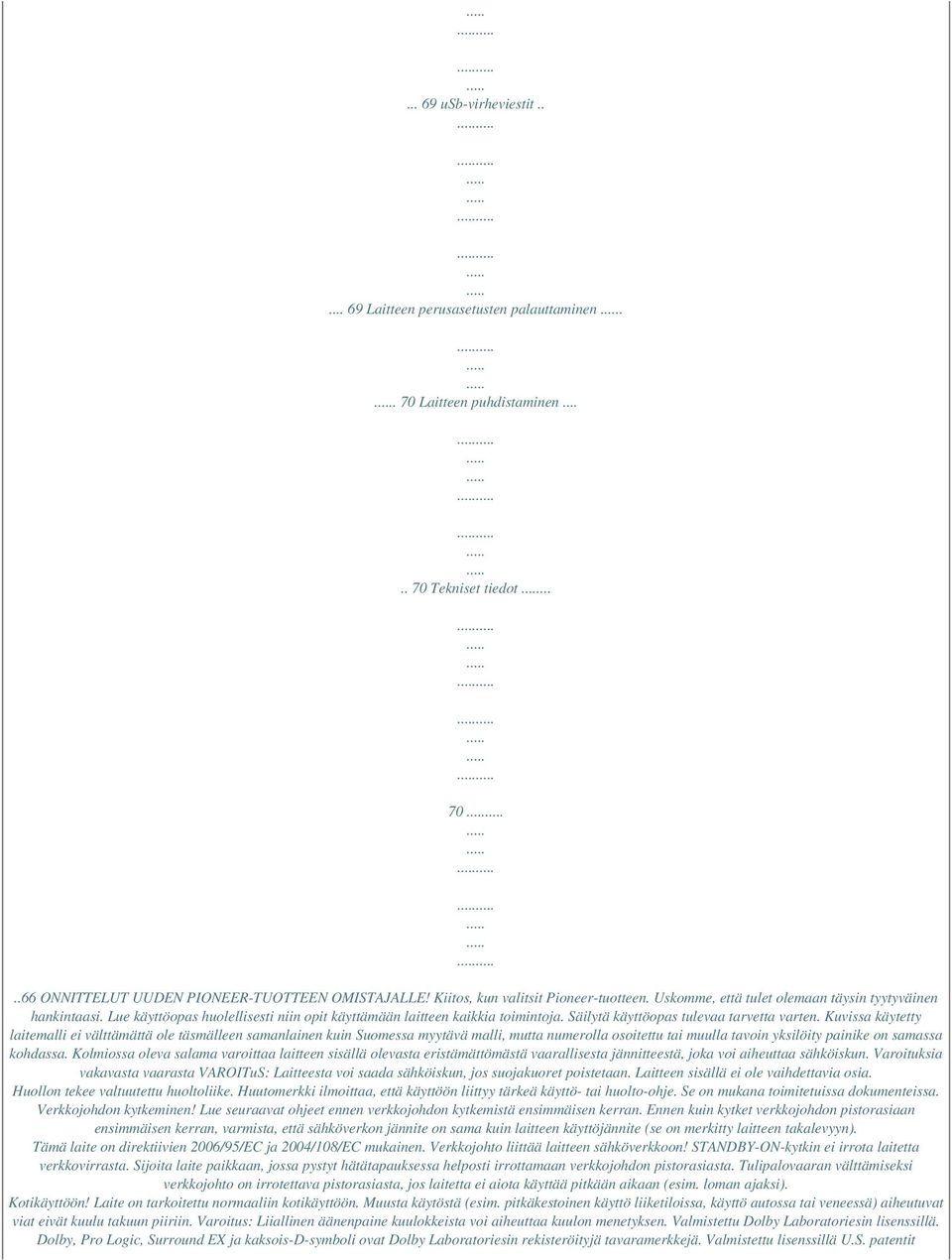

14 usb-virheviestit Laitteen perusasetusten palauttaminen.. 70 Laitteen puhdistaminen Tekniset tiedot ONNITTELUT UUDEN PIONEER-TUOTTEEN OMISTAJALLE! Kiitos, kun valitsit Pioneer-tuotteen. Uskomme, että tulet olemaan täysin tyytyväinen hankintaasi. Lue käyttöopas huolellisesti niin opit käyttämään laitteen kaikkia toimintoja. Säilytä käyttöopas tulevaa tarvetta varten. Kuvissa käytetty laitemalli ei välttämättä ole täsmälleen samanlainen kuin Suomessa myytävä malli, mutta numerolla osoitettu tai muulla tavoin yksilöity painike on samassa kohdassa. Kolmiossa oleva salama varoittaa laitteen sisällä olevasta eristämättömästä vaarallisesta jännitteestä, joka voi aiheuttaa sähköiskun. Varoituksia vakavasta vaarasta VAROITuS: Laitteesta voi saada sähköiskun, jos suojakuoret poistetaan. Laitteen sisällä ei ole vaihdettavia osia. Huollon tekee valtuutettu huoltoliike. Huutomerkki ilmoittaa, että käyttöön liittyy tärkeä käyttö- tai huolto-ohje. Se on mukana toimitetuissa dokumenteissa. Verkkojohdon kytkeminen! Lue seuraavat ohjeet ennen verkkojohdon kytkemistä ensimmäisen kerran. Ennen kuin kytket verkkojohdon pistorasiaan ensimmäisen kerran, varmista, että sähköverkon jännite on sama kuin laitteen käyttöjännite (se on merkitty laitteen takalevyyn). Tämä laite on direktiivien 2006/95/EC ja 2004/108/EC mukainen. Verkkojohto liittää laitteen sähköverkkoon! STANDBY-ON-kytkin ei irrota laitetta verkkovirrasta. Sijoita laite paikkaan, jossa pystyt hätätapauksessa helposti irrottamaan verkkojohdon pistorasiasta. Tulipalovaaran välttämiseksi verkkojohto on irrotettava pistorasiasta, jos laitetta ei aiota käyttää pitkään aikaan (esim. loman ajaksi). Kotikäyttöön! Laite on tarkoitettu normaaliin kotikäyttöön. Muusta käytöstä (esim. pitkäkestoinen käyttö liiketiloissa, käyttö autossa tai veneessä) aiheutuvat viat eivät kuulu takuun piiriin. Varoitus: Liiallinen äänenpaine kuulokkeista voi aiheuttaa kuulon menetyksen. Valmistettu Dolby Laboratoriesin lisenssillä. Dolby, Pro Logic, Surround EX ja kaksois-d-symboli ovat Dolby Laboratoriesin rekisteröityjä tavaramerkkejä. Valmistettu lisenssillä U.S. patentit

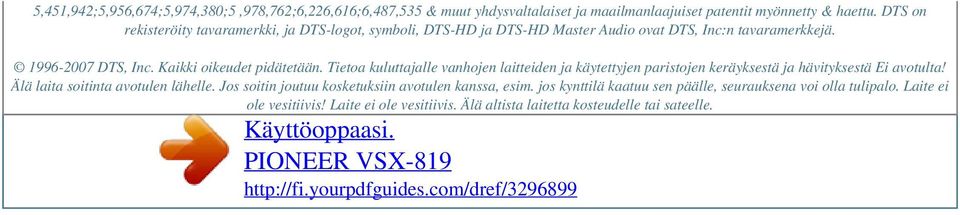

15 5,451,942;5,956,674;5,974,380;5,978,762;6,226,616;6,487,535 & muut yhdysvaltalaiset ja maailmanlaajuiset patentit myönnetty & haettu. DTS on rekisteröity tavaramerkki, ja DTS-logot, symboli, DTS-HD ja DTS-HD Master Audio ovat DTS, Inc:n tavaramerkkejä DTS, Inc. Kaikki oikeudet pidätetään. Tietoa kuluttajalle vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävityksestä Ei avotulta! Älä laita soitinta avotulen lähelle. Jos soitin joutuu kosketuksiin avotulen kanssa, esim. jos kynttilä kaatuu sen päälle, seurauksena voi olla tulipalo. Laite ei ole vesitiivis! Laite ei ole vesitiivis. Älä altista laitetta kosteudelle tai sateelle. Käyttöoppaasi. PIONEER VSX-819

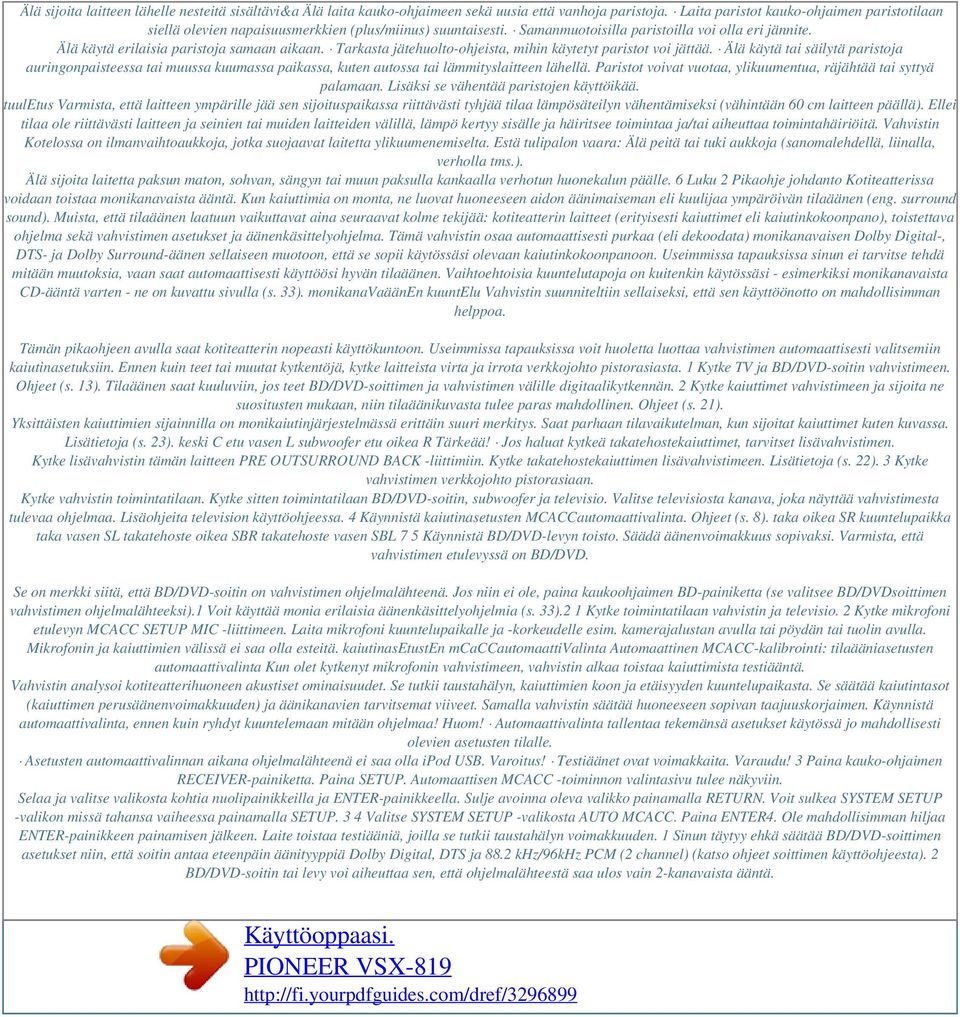

16 Älä sijoita laitteen lähelle nesteitä sisältävi&a Älä laita kauko-ohjaimeen sekä uusia että vanhoja paristoja. Laita paristot kauko-ohjaimen paristotilaan siellä olevien napaisuusmerkkien (plus/miinus) suuntaisesti. Samanmuotoisilla paristoilla voi olla eri jännite. Älä käytä erilaisia paristoja samaan aikaan. Tarkasta jätehuolto-ohjeista, mihin käytetyt paristot voi jättää. Älä käytä tai säilytä paristoja auringonpaisteessa tai muussa kuumassa paikassa, kuten autossa tai lämmityslaitteen lähellä. Paristot voivat vuotaa, ylikuumentua, räjähtää tai syttyä palamaan. Lisäksi se vähentää paristojen käyttöikää. tuuletus Varmista, että laitteen ympärille jää sen sijoituspaikassa riittävästi tyhjää tilaa lämpösäteilyn vähentämiseksi (vähintään 60 cm laitteen päällä). Ellei tilaa ole riittävästi laitteen ja seinien tai muiden laitteiden välillä, lämpö kertyy sisälle ja häiritsee toimintaa ja/tai aiheuttaa toimintahäiriöitä. Vahvistin Kotelossa on ilmanvaihtoaukkoja, jotka suojaavat laitetta ylikuumenemiselta. Estä tulipalon vaara: Älä peitä tai tuki aukkoja (sanomalehdellä, liinalla, verholla tms.). Älä sijoita laitetta paksun maton, sohvan, sängyn tai muun paksulla kankaalla verhotun huonekalun päälle. 6 Luku 2 Pikaohje johdanto Kotiteatterissa voidaan toistaa monikanavaista ääntä. Kun kaiuttimia on monta, ne luovat huoneeseen aidon äänimaiseman eli kuulijaa ympäröivän tilaäänen (eng. surround sound). Muista, että tilaäänen laatuun vaikuttavat aina seuraavat kolme tekijää: kotiteatterin laitteet (erityisesti kaiuttimet eli kaiutinkokoonpano), toistettava ohjelma sekä vahvistimen asetukset ja äänenkäsittelyohjelma. Tämä vahvistin osaa automaattisesti purkaa (eli dekoodata) monikanavaisen Dolby Digital-, DTS- ja Dolby Surround-äänen sellaiseen muotoon, että se sopii käytössäsi olevaan kaiutinkokoonpanoon. Useimmissa tapauksissa sinun ei tarvitse tehdä mitään muutoksia, vaan saat automaattisesti käyttöösi hyvän tilaäänen. Vaihtoehtoisia kuuntelutapoja on kuitenkin käytössäsi - esimerkiksi monikanavaista CD-ääntä varten - ne on kuvattu sivulla (s. 33). monikanavaäänen kuuntelu Vahvistin suunniteltiin sellaiseksi, että sen käyttöönotto on mahdollisimman helppoa. Tämän pikaohjeen avulla saat kotiteatterin nopeasti käyttökuntoon. Useimmissa tapauksissa voit huoletta luottaa vahvistimen automaattisesti valitsemiin kaiutinasetuksiin. Ennen kuin teet tai muutat kytkentöjä, kytke laitteista virta ja irrota verkkojohto pistorasiasta. 1 Kytke TV ja BD/DVD-soitin vahvistimeen. Ohjeet (s. 13). Tilaäänen saat kuuluviin, jos teet BD/DVD-soittimen ja vahvistimen välille digitaalikytkennän. 2 Kytke kaiuttimet vahvistimeen ja sijoita ne suositusten mukaan, niin tilaäänikuvasta tulee paras mahdollinen. Ohjeet (s. 21). Yksittäisten kaiuttimien sijainnilla on monikaiutinjärjestelmässä erittäin suuri merkitys. Saat parhaan tilavaikutelman, kun sijoitat kaiuttimet kuten kuvassa. Lisätietoja (s. 23). keski C etu vasen L subwoofer etu oikea R Tärkeää! Jos haluat kytkeä takatehostekaiuttimet, tarvitset lisävahvistimen. Kytke lisävahvistin tämän laitteen PRE OUTSURROUND BACK -liittimiin. Kytke takatehostekaiuttimen lisävahvistimeen. Lisätietoja (s. 22). 3 Kytke vahvistimen verkkojohto pistorasiaan. Kytke vahvistin toimintatilaan. Kytke sitten toimintatilaan BD/DVD-soitin, subwoofer ja televisio. Valitse televisiosta kanava, joka näyttää vahvistimesta tulevaa ohjelmaa. Lisäohjeita television käyttöohjeessa. 4 Käynnistä kaiutinasetusten MCACCautomaattivalinta. Ohjeet (s. 8). taka oikea SR kuuntelupaikka taka vasen SL takatehoste oikea SBR takatehoste vasen SBL 7 5 Käynnistä BD/DVD-levyn toisto. Säädä äänenvoimakkuus sopivaksi. Varmista, että vahvistimen etulevyssä on BD/DVD. Se on merkki siitä, että BD/DVD-soitin on vahvistimen ohjelmalähteenä. Jos niin ei ole, paina kaukoohjaimen BD-painiketta (se valitsee BD/DVDsoittimen vahvistimen ohjelmalähteeksi).1 Voit käyttää monia erilaisia äänenkäsittelyohjelmia (s. 33).2 1 Kytke toimintatilaan vahvistin ja televisio. 2 Kytke mikrofoni etulevyn MCACC SETUP MIC -liittimeen. Laita mikrofoni kuuntelupaikalle ja -korkeudelle esim. kamerajalustan avulla tai pöydän tai tuolin avulla. Mikrofonin ja kaiuttimien välissä ei saa olla esteitä. kaiutinasetusten mcaccautomaattivalinta Automaattinen MCACC-kalibrointi: tilaääniasetusten automaattivalinta Kun olet kytkenyt mikrofonin vahvistimeen, vahvistin alkaa toistaa kaiuttimista testiääntä. Vahvistin analysoi kotiteatterihuoneen akustiset ominaisuudet. Se tutkii taustahälyn, kaiuttimien koon ja etäisyyden kuuntelupaikasta. Se säätää kaiutintasot (kaiuttimen perusäänenvoimakkuuden) ja äänikanavien tarvitsemat viiveet. Samalla vahvistin säätää huoneeseen sopivan taajuuskorjaimen. Käynnistä automaattivalinta, ennen kuin ryhdyt kuuntelemaan mitään ohjelmaa! Huom! Automaattivalinta tallentaa tekemänsä asetukset käytössä jo mahdollisesti olevien asetusten tilalle. Asetusten automaattivalinnan aikana ohjelmalähteenä ei saa olla ipod USB. Varoitus! Testiäänet ovat voimakkaita. Varaudu! 3 Paina kauko-ohjaimen RECEIVER-painiketta. Paina SETUP. Automaattisen MCACC -toiminnon valintasivu tulee näkyviin. Selaa ja valitse valikosta kohtia nuolipainikkeilla ja ENTER-painikkeella. Sulje avoinna oleva valikko painamalla RETURN. Voit sulkea SYSTEM SETUP -valikon missä tahansa vaiheessa painamalla SETUP. 3 4 Valitse SYSTEM SETUP -valikosta AUTO MCACC. Paina ENTER4. Ole mahdollisimman hiljaa ENTER-painikkeen painamisen jälkeen. Laite toistaa testiääniä, joilla se tutkii taustahälyn voimakkuuden. 1 Sinun täytyy ehkä säätää BD/DVD-soittimen asetukset niin, että soitin antaa eteenpäin äänityyppiä Dolby Digital, DTS ja 88.2 khz/96khz PCM (2 channel) (katso ohjeet soittimen käyttöohjeesta). 2 BD/DVD-soitin tai levy voi aiheuttaa sen, että ohjelmalähteestä saa ulos vain 2-kanavaista ääntä. Käyttöoppaasi. PIONEER VSX-819

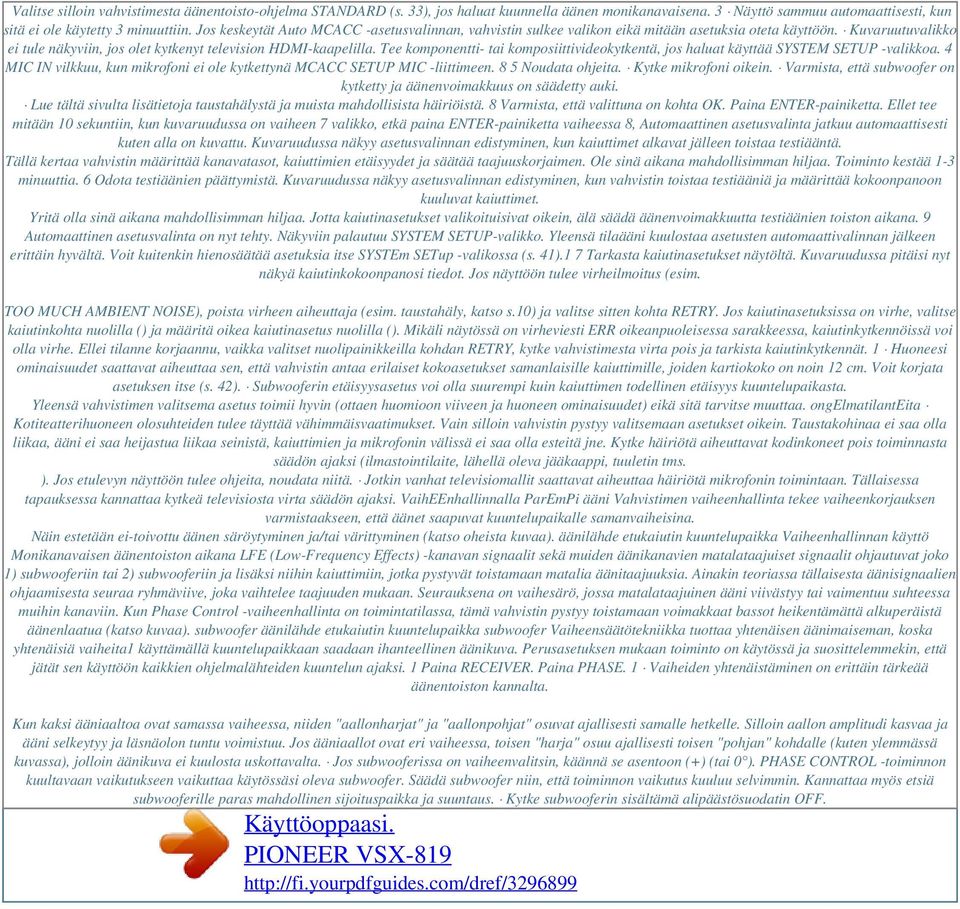

17 Valitse silloin vahvistimesta äänentoisto-ohjelma STANDARD (s. 33), jos haluat kuunnella äänen monikanavaisena. 3 Näyttö sammuu automaattisesti, kun sitä ei ole käytetty 3 minuuttiin. Jos keskeytät Auto MCACC -asetusvalinnan, vahvistin sulkee valikon eikä mitään asetuksia oteta käyttöön. Kuvaruutuvalikko ei tule näkyviin, jos olet kytkenyt television HDMI-kaapelilla. Tee komponentti- tai komposiittivideokytkentä, jos haluat käyttää SYSTEM SETUP -valikkoa. 4 MIC IN vilkkuu, kun mikrofoni ei ole kytkettynä MCACC SETUP MIC -liittimeen. 8 5 Noudata ohjeita. Kytke mikrofoni oikein. Varmista, että subwoofer on kytketty ja äänenvoimakkuus on säädetty auki. Lue tältä sivulta lisätietoja taustahälystä ja muista mahdollisista häiriöistä. 8 Varmista, että valittuna on kohta OK. Paina ENTER-painiketta. Ellet tee mitään 10 sekuntiin, kun kuvaruudussa on vaiheen 7 valikko, etkä paina ENTER-painiketta vaiheessa 8, Automaattinen asetusvalinta jatkuu automaattisesti kuten alla on kuvattu. Kuvaruudussa näkyy asetusvalinnan edistyminen, kun kaiuttimet alkavat jälleen toistaa testiääntä. Tällä kertaa vahvistin määrittää kanavatasot, kaiuttimien etäisyydet ja säätää taajuuskorjaimen. Ole sinä aikana mahdollisimman hiljaa. Toiminto kestää 1-3 minuuttia. 6 Odota testiäänien päättymistä. Kuvaruudussa näkyy asetusvalinnan edistyminen, kun vahvistin toistaa testiääniä ja määrittää kokoonpanoon kuuluvat kaiuttimet. Yritä olla sinä aikana mahdollisimman hiljaa. Jotta kaiutinasetukset valikoituisivat oikein, älä säädä äänenvoimakkuutta testiäänien toiston aikana. 9 Automaattinen asetusvalinta on nyt tehty. Näkyviin palautuu SYSTEM SETUP-valikko. Yleensä tilaääni kuulostaa asetusten automaattivalinnan jälkeen erittäin hyvältä. Voit kuitenkin hienosäätää asetuksia itse SYSTEm SETup -valikossa (s. 41).1 7 Tarkasta kaiutinasetukset näytöltä. Kuvaruudussa pitäisi nyt näkyä kaiutinkokoonpanosi tiedot. Jos näyttöön tulee virheilmoitus (esim. TOO MUCH AMBIENT NOISE), poista virheen aiheuttaja (esim. taustahäly, katso s.10) ja valitse sitten kohta RETRY. Jos kaiutinasetuksissa on virhe, valitse kaiutinkohta nuolilla () ja määritä oikea kaiutinasetus nuolilla (). Mikäli näytössä on virheviesti ERR oikeanpuoleisessa sarakkeessa, kaiutinkytkennöissä voi olla virhe. Ellei tilanne korjaannu, vaikka valitset nuolipainikkeilla kohdan RETRY, kytke vahvistimesta virta pois ja tarkista kaiutinkytkennät. 1 Huoneesi ominaisuudet saattavat aiheuttaa sen, että vahvistin antaa erilaiset kokoasetukset samanlaisille kaiuttimille, joiden kartiokoko on noin 12 cm. Voit korjata asetuksen itse (s. 42). Subwooferin etäisyysasetus voi olla suurempi kuin kaiuttimen todellinen etäisyys kuuntelupaikasta. Yleensä vahvistimen valitsema asetus toimii hyvin (ottaen huomioon viiveen ja huoneen ominaisuudet) eikä sitä tarvitse muuttaa. ongelmatilanteita Kotiteatterihuoneen olosuhteiden tulee täyttää vähimmäisvaatimukset. Vain silloin vahvistin pystyy valitsemaan asetukset oikein. Taustakohinaa ei saa olla liikaa, ääni ei saa heijastua liikaa seinistä, kaiuttimien ja mikrofonin välissä ei saa olla esteitä jne. Kytke häiriötä aiheuttavat kodinkoneet pois toiminnasta säädön ajaksi (ilmastointilaite, lähellä oleva jääkaappi, tuuletin tms. ). Jos etulevyn näyttöön tulee ohjeita, noudata niitä. Jotkin vanhat televisiomallit saattavat aiheuttaa häiriötä mikrofonin toimintaan. Tällaisessa tapauksessa kannattaa kytkeä televisiosta virta säädön ajaksi. VaihEEnhallinnalla ParEmPi ääni Vahvistimen vaiheenhallinta tekee vaiheenkorjauksen varmistaakseen, että äänet saapuvat kuuntelupaikalle samanvaiheisina. Näin estetään ei-toivottu äänen säröytyminen ja/tai värittyminen (katso oheista kuvaa). äänilähde etukaiutin kuuntelupaikka Vaiheenhallinnan käyttö Monikanavaisen äänentoiston aikana LFE (Low-Frequency Effects) -kanavan signaalit sekä muiden äänikanavien matalataajuiset signaalit ohjautuvat joko 1) subwooferiin tai 2) subwooferiin ja lisäksi niihin kaiuttimiin, jotka pystyvät toistamaan matalia äänitaajuuksia. Ainakin teoriassa tällaisesta äänisignaalien ohjaamisesta seuraa ryhmäviive, joka vaihtelee taajuuden mukaan. Seurauksena on vaihesärö, jossa matalataajuinen ääni viivästyy tai vaimentuu suhteessa muihin kanaviin. Kun Phase Control -vaiheenhallinta on toimintatilassa, tämä vahvistin pystyy toistamaan voimakkaat bassot heikentämättä alkuperäistä äänenlaatua (katso kuvaa). subwoofer äänilähde etukaiutin kuuntelupaikka subwoofer Vaiheensäätötekniikka tuottaa yhtenäisen äänimaiseman, koska yhtenäisiä vaiheita1 käyttämällä kuuntelupaikkaan saadaan ihanteellinen äänikuva. Perusasetuksen mukaan toiminto on käytössä ja suosittelemmekin, että jätät sen käyttöön kaikkien ohjelmalähteiden kuuntelun ajaksi. 1 Paina RECEIVER. Paina PHASE. 1 Vaiheiden yhtenäistäminen on erittäin tärkeää äänentoiston kannalta. Kun kaksi ääniaaltoa ovat samassa vaiheessa, niiden "aallonharjat" ja "aallonpohjat" osuvat ajallisesti samalle hetkelle. Silloin aallon amplitudi kasvaa ja ääni selkeytyy ja läsnäolon tuntu voimistuu. Jos ääniaallot ovat eri vaiheessa, toisen "harja" osuu ajallisesti toisen "pohjan" kohdalle (kuten ylemmässä kuvassa), jolloin äänikuva ei kuulosta uskottavalta. Jos subwooferissa on vaiheenvalitsin, käännä se asentoon (+) (tai 0 ). PHASE CONTROL -toiminnon kuultavaan vaikutukseen vaikuttaa käytössäsi oleva subwoofer. Säädä subwoofer niin, että toiminnon vaikutus kuuluu selvimmin. Kannattaa myös etsiä subwooferille paras mahdollinen sijoituspaikka ja suuntaus. Kytke subwooferin sisältämä alipäästösuodatin OFF. Käyttöoppaasi. PIONEER VSX-819

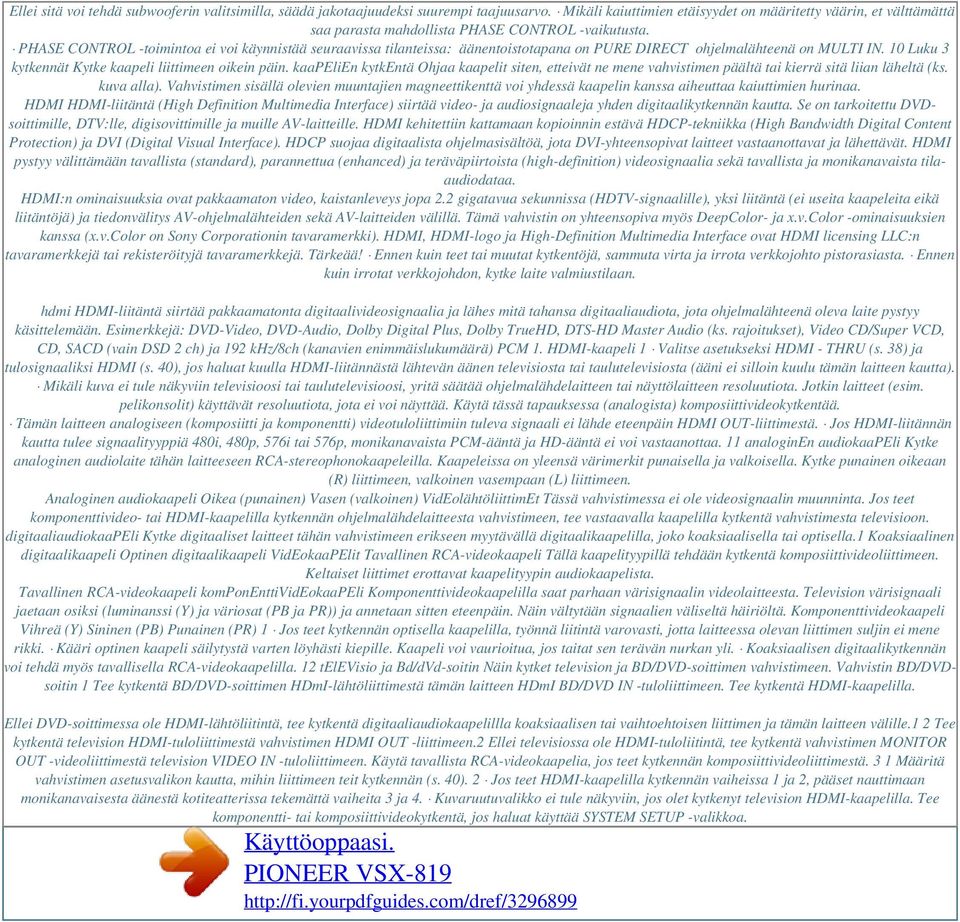

18 Ellei sitä voi tehdä subwooferin valitsimilla, säädä jakotaajuudeksi suurempi taajuusarvo. Mikäli kaiuttimien etäisyydet on määritetty väärin, et välttämättä saa parasta mahdollista PHASE CONTROL -vaikutusta. PHASE CONTROL -toimintoa ei voi käynnistää seuraavissa tilanteissa: äänentoistotapana on PURE DIRECT ohjelmalähteenä on MULTI IN. 10 Luku 3 kytkennät Kytke kaapeli liittimeen oikein päin. kaapelien kytkentä Ohjaa kaapelit siten, etteivät ne mene vahvistimen päältä tai kierrä sitä liian läheltä (ks. kuva alla). Vahvistimen sisällä olevien muuntajien magneettikenttä voi yhdessä kaapelin kanssa aiheuttaa kaiuttimien hurinaa. HDMI HDMI-liitäntä (High Definition Multimedia Interface) siirtää video- ja audiosignaaleja yhden digitaalikytkennän kautta. Se on tarkoitettu DVDsoittimille, DTV:lle, digisovittimille ja muille AV-laitteille. HDMI kehitettiin kattamaan kopioinnin estävä HDCP-tekniikka (High Bandwidth Digital Content Protection) ja DVI (Digital Visual Interface). HDCP suojaa digitaalista ohjelmasisältöä, jota DVI-yhteensopivat laitteet vastaanottavat ja lähettävät. HDMI pystyy välittämään tavallista (standard), parannettua (enhanced) ja teräväpiirtoista (high-definition) videosignaalia sekä tavallista ja monikanavaista tilaaudiodataa. HDMI:n ominaisuuksia ovat pakkaamaton video, kaistanleveys jopa 2.2 gigatavua sekunnissa (HDTV-signaalille), yksi liitäntä (ei useita kaapeleita eikä liitäntöjä) ja tiedonvälitys AV-ohjelmalähteiden sekä AV-laitteiden välillä. Tämä vahvistin on yhteensopiva myös DeepColor- ja x.v.color -ominaisuuksien kanssa (x.v.color on Sony Corporationin tavaramerkki). HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Tärkeää! Ennen kuin teet tai muutat kytkentöjä, sammuta virta ja irrota verkkojohto pistorasiasta. Ennen kuin irrotat verkkojohdon, kytke laite valmiustilaan. hdmi HDMI-liitäntä siirtää pakkaamatonta digitaalivideosignaalia ja lähes mitä tahansa digitaaliaudiota, jota ohjelmalähteenä oleva laite pystyy käsittelemään. Esimerkkejä: DVD-Video, DVD-Audio, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio (ks. rajoitukset), Video CD/Super VCD, CD, SACD (vain DSD 2 ch) ja 192 khz/8ch (kanavien enimmäislukumäärä) PCM 1. HDMI-kaapeli 1 Valitse asetukseksi HDMI - THRU (s. 38) ja tulosignaaliksi HDMI (s. 40), jos haluat kuulla HDMI-liitännästä lähtevän äänen televisiosta tai taulutelevisiosta (ääni ei silloin kuulu tämän laitteen kautta). Mikäli kuva ei tule näkyviin televisioosi tai taulutelevisioosi, yritä säätää ohjelmalähdelaitteen tai näyttölaitteen resoluutiota. Jotkin laitteet (esim. pelikonsolit) käyttävät resoluutiota, jota ei voi näyttää. Käytä tässä tapauksessa (analogista) komposiittivideokytkentää. Tämän laitteen analogiseen (komposiitti ja komponentti) videotuloliittimiin tuleva signaali ei lähde eteenpäin HDMI OUT-liittimestä. Jos HDMI-liitännän kautta tulee signaalityyppiä 480i, 480p, 576i tai 576p, monikanavaista PCM-ääntä ja HD-ääntä ei voi vastaanottaa. 11 analoginen audiokaapeli Kytke analoginen audiolaite tähän laitteeseen RCA-stereophonokaapeleilla. Kaapeleissa on yleensä värimerkit punaisella ja valkoisella. Kytke punainen oikeaan (R) liittimeen, valkoinen vasempaan (L) liittimeen. Analoginen audiokaapeli Oikea (punainen) Vasen (valkoinen) VidEolähtöliittimEt Tässä vahvistimessa ei ole videosignaalin muunninta. Jos teet komponenttivideo- tai HDMI-kaapelilla kytkennän ohjelmalähdelaitteesta vahvistimeen, tee vastaavalla kaapelilla kytkentä vahvistimesta televisioon. digitaaliaudiokaapeli Kytke digitaaliset laitteet tähän vahvistimeen erikseen myytävällä digitaalikaapelilla, joko koaksiaalisella tai optisella.1 Koaksiaalinen digitaalikaapeli Optinen digitaalikaapeli VidEokaaPElit Tavallinen RCA-videokaapeli Tällä kaapelityypillä tehdään kytkentä komposiittivideoliittimeen. Keltaiset liittimet erottavat kaapelityypin audiokaapelista. Tavallinen RCA-videokaapeli komponenttivideokaapeli Komponenttivideokaapelilla saat parhaan värisignaalin videolaitteesta. Television värisignaali jaetaan osiksi (luminanssi (Y) ja väriosat (PB ja PR)) ja annetaan sitten eteenpäin. Näin vältytään signaalien väliseltä häiriöltä. Komponenttivideokaapeli Vihreä (Y) Sininen (PB) Punainen (PR) 1 Jos teet kytkennän optisella kaapelilla, työnnä liitintä varovasti, jotta laitteessa olevan liittimen suljin ei mene rikki. Kääri optinen kaapeli säilytystä varten löyhästi kiepille. Kaapeli voi vaurioitua, jos taitat sen terävän nurkan yli. Koaksiaalisen digitaalikytkennän voi tehdä myös tavallisella RCA-videokaapelilla. 12 televisio ja Bd/dVd-soitin Näin kytket television ja BD/DVD-soittimen vahvistimeen. Vahvistin BD/DVDsoitin 1 Tee kytkentä BD/DVD-soittimen HDmI-lähtöliittimestä tämän laitteen HDmI BD/DVD IN -tuloliittimeen. Tee kytkentä HDMI-kaapelilla. Ellei DVD-soittimessa ole HDMI-lähtöliitintä, tee kytkentä digitaaliaudiokaapelillla koaksiaalisen tai vaihtoehtoisen liittimen ja tämän laitteen välille.1 2 Tee kytkentä television HDMI-tuloliittimestä vahvistimen HDMI OUT -liittimeen.2 Ellei televisiossa ole HDMI-tuloliitintä, tee kytkentä vahvistimen MONITOR OUT -videoliittimestä television VIDEO IN -tuloliittimeen. Käytä tavallista RCA-videokaapelia, jos teet kytkennän komposiittivideoliittimestä. 3 1 Määritä vahvistimen asetusvalikon kautta, mihin liittimeen teit kytkennän (s. 40). 2 Jos teet HDMI-kaapelilla kytkennän vaiheissa 1 ja 2, pääset nauttimaan monikanavaisesta äänestä kotiteatterissa tekemättä vaiheita 3 ja 4. Kuvaruutuvalikko ei tule näkyviin, jos olet kytkenyt television HDMI-kaapelilla. Tee komponentti- tai komposiittivideokytkentä, jos haluat käyttää SYSTEM SETUP -valikkoa. Käyttöoppaasi. PIONEER VSX-819

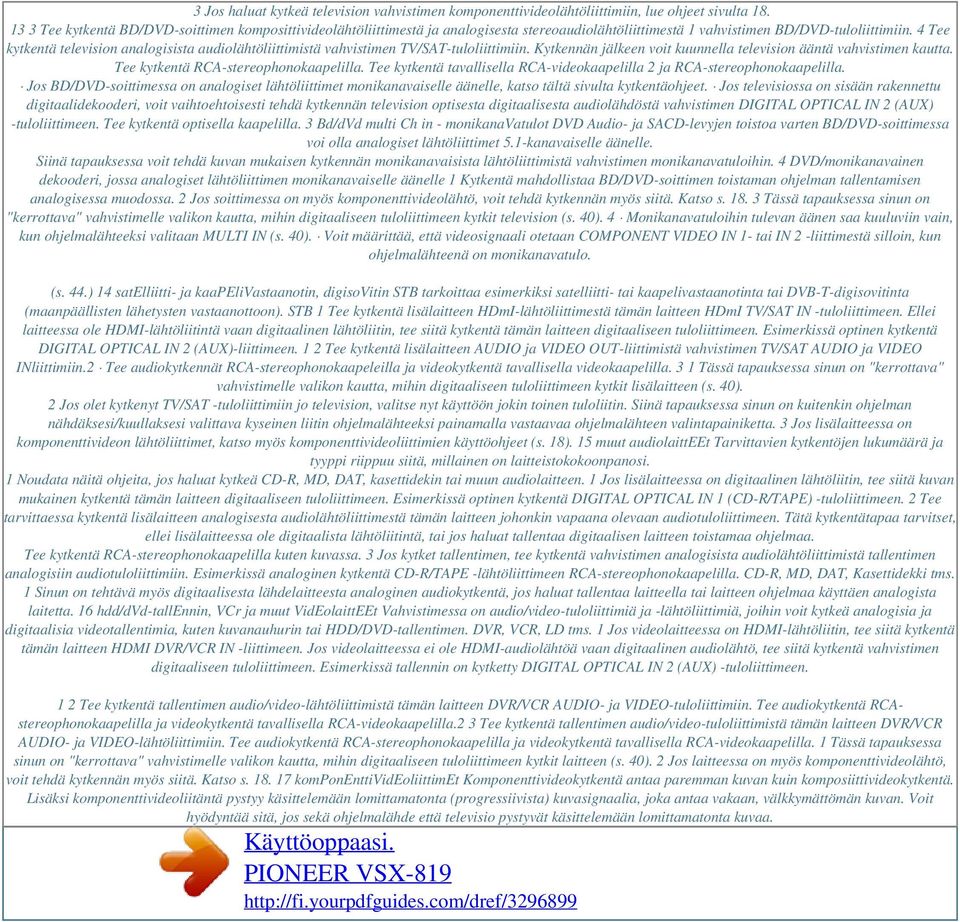

19 3 Jos haluat kytkeä television vahvistimen komponenttivideolähtöliittimiin, lue ohjeet sivulta Tee kytkentä BD/DVD-soittimen komposittivideolähtöliittimestä ja analogisesta stereoaudiolähtöliittimestä 1 vahvistimen BD/DVD-tuloliittimiin. 4 Tee kytkentä television analogisista audiolähtöliittimistä vahvistimen TV/SAT-tuloliittimiin. Kytkennän jälkeen voit kuunnella television ääntä vahvistimen kautta. Tee kytkentä RCA-stereophonokaapelilla. Tee kytkentä tavallisella RCA-videokaapelilla 2 ja RCA-stereophonokaapelilla. Jos BD/DVD-soittimessa on analogiset lähtöliittimet monikanavaiselle äänelle, katso tältä sivulta kytkentäohjeet. Jos televisiossa on sisään rakennettu digitaalidekooderi, voit vaihtoehtoisesti tehdä kytkennän television optisesta digitaalisesta audiolähdöstä vahvistimen DIGITAL OPTICAL IN 2 (AUX) -tuloliittimeen. Tee kytkentä optisella kaapelilla. 3 Bd/dVd multi Ch in - monikanavatulot DVD Audio- ja SACD-levyjen toistoa varten BD/DVD-soittimessa voi olla analogiset lähtöliittimet 5.1-kanavaiselle äänelle. Siinä tapauksessa voit tehdä kuvan mukaisen kytkennän monikanavaisista lähtöliittimistä vahvistimen monikanavatuloihin. 4 DVD/monikanavainen dekooderi, jossa analogiset lähtöliittimen monikanavaiselle äänelle 1 Kytkentä mahdollistaa BD/DVD-soittimen toistaman ohjelman tallentamisen analogisessa muodossa. 2 Jos soittimessa on myös komponenttivideolähtö, voit tehdä kytkennän myös siitä. Katso s Tässä tapauksessa sinun on "kerrottava" vahvistimelle valikon kautta, mihin digitaaliseen tuloliittimeen kytkit television (s. 40). 4 Monikanavatuloihin tulevan äänen saa kuuluviin vain, kun ohjelmalähteeksi valitaan MULTI IN (s. 40). Voit määrittää, että videosignaali otetaan COMPONENT VIDEO IN 1- tai IN 2 -liittimestä silloin, kun ohjelmalähteenä on monikanavatulo. (s. 44.) 14 satelliitti- ja kaapelivastaanotin, digisovitin STB tarkoittaa esimerkiksi satelliitti- tai kaapelivastaanotinta tai DVB-T-digisovitinta (maanpäällisten lähetysten vastaanottoon). STB 1 Tee kytkentä lisälaitteen HDmI-lähtöliittimestä tämän laitteen HDmI TV/SAT IN -tuloliittimeen. Ellei laitteessa ole HDMI-lähtöliitintä vaan digitaalinen lähtöliitin, tee siitä kytkentä tämän laitteen digitaaliseen tuloliittimeen. Esimerkissä optinen kytkentä DIGITAL OPTICAL IN 2 (AUX)-liittimeen. 1 2 Tee kytkentä lisälaitteen AUDIO ja VIDEO OUT-liittimistä vahvistimen TV/SAT AUDIO ja VIDEO INliittimiin.2 Tee audiokytkennät RCA-stereophonokaapeleilla ja videokytkentä tavallisella videokaapelilla. 3 1 Tässä tapauksessa sinun on "kerrottava" vahvistimelle valikon kautta, mihin digitaaliseen tuloliittimeen kytkit lisälaitteen (s. 40). 2 Jos olet kytkenyt TV/SAT -tuloliittimiin jo television, valitse nyt käyttöön jokin toinen tuloliitin. Siinä tapauksessa sinun on kuitenkin ohjelman nähdäksesi/kuullaksesi valittava kyseinen liitin ohjelmalähteeksi painamalla vastaavaa ohjelmalähteen valintapainiketta. 3 Jos lisälaitteessa on komponenttivideon lähtöliittimet, katso myös komponenttivideoliittimien käyttöohjeet (s. 18). 15 muut audiolaitteet Tarvittavien kytkentöjen lukumäärä ja tyyppi riippuu siitä, millainen on laitteistokokoonpanosi. 1 Noudata näitä ohjeita, jos haluat kytkeä CD-R, MD, DAT, kasettidekin tai muun audiolaitteen. 1 Jos lisälaitteessa on digitaalinen lähtöliitin, tee siitä kuvan mukainen kytkentä tämän laitteen digitaaliseen tuloliittimeen. Esimerkissä optinen kytkentä DIGITAL OPTICAL IN 1 (CD-R/TAPE) -tuloliittimeen. 2 Tee tarvittaessa kytkentä lisälaitteen analogisesta audiolähtöliittimestä tämän laitteen johonkin vapaana olevaan audiotuloliittimeen. Tätä kytkentätapaa tarvitset, ellei lisälaitteessa ole digitaalista lähtöliitintä, tai jos haluat tallentaa digitaalisen laitteen toistamaa ohjelmaa. Tee kytkentä RCA-stereophonokaapelilla kuten kuvassa. 3 Jos kytket tallentimen, tee kytkentä vahvistimen analogisista audiolähtöliittimistä tallentimen analogisiin audiotuloliittimiin. Esimerkissä analoginen kytkentä CD-R/TAPE -lähtöliittimeen RCA-stereophonokaapelilla. CD-R, MD, DAT, Kasettidekki tms. 1 Sinun on tehtävä myös digitaalisesta lähdelaitteesta analoginen audiokytkentä, jos haluat tallentaa laitteella tai laitteen ohjelmaa käyttäen analogista laitetta. 16 hdd/dvd-tallennin, VCr ja muut VidEolaittEEt Vahvistimessa on audio/video-tuloliittimiä ja -lähtöliittimiä, joihin voit kytkeä analogisia ja digitaalisia videotallentimia, kuten kuvanauhurin tai HDD/DVD-tallentimen. DVR, VCR, LD tms. 1 Jos videolaitteessa on HDMI-lähtöliitin, tee siitä kytkentä tämän laitteen HDMI DVR/VCR IN -liittimeen. Jos videolaitteessa ei ole HDMI-audiolähtöä vaan digitaalinen audiolähtö, tee siitä kytkentä vahvistimen digitaaliseen tuloliittimeen. Esimerkissä tallennin on kytketty DIGITAL OPTICAL IN 2 (AUX) -tuloliittimeen. 1 2 Tee kytkentä tallentimen audio/video-lähtöliittimistä tämän laitteen DVR/VCR AUDIO- ja VIDEO-tuloliittimiin. Tee audiokytkentä RCAstereophonokaapelilla ja videokytkentä tavallisella RCA-videokaapelilla.2 3 Tee kytkentä tallentimen audio/video-tuloliittimistä tämän laitteen DVR/VCR AUDIO- ja VIDEO-lähtöliittimiin. Tee audiokytkentä RCA-stereophonokaapelilla ja videokytkentä tavallisella RCA-videokaapelilla. 1 Tässä tapauksessa sinun on "kerrottava" vahvistimelle valikon kautta, mihin digitaaliseen tuloliittimeen kytkit laitteen (s. 40). 2 Jos laitteessa on myös komponenttivideolähtö, voit tehdä kytkennän myös siitä. Katso s komponenttivideoliittimet Komponenttivideokytkentä antaa paremman kuvan kuin komposiittivideokytkentä. Lisäksi komponenttivideoliitäntä pystyy käsittelemään lomittamatonta (progressiivista) kuvasignaalia, joka antaa vakaan, välkkymättömän kuvan. Voit hyödyntää sitä, jos sekä ohjelmalähde että televisio pystyvät käsittelemään lomittamatonta kuvaa. Käyttöoppaasi. PIONEER VSX-819

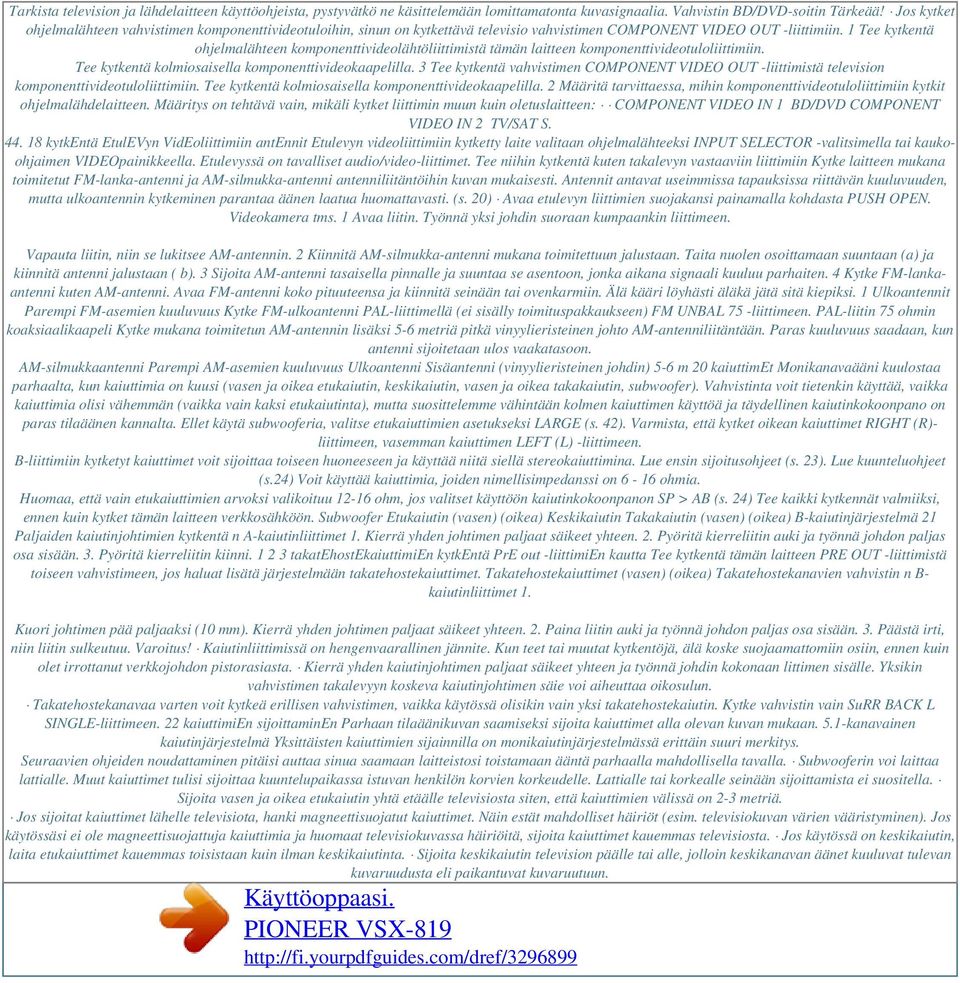

20 Tarkista television ja lähdelaitteen käyttöohjeista, pystyvätkö ne käsittelemään lomittamatonta kuvasignaalia. Vahvistin BD/DVD-soitin Tärkeää! Jos kytket ohjelmalähteen vahvistimen komponenttivideotuloihin, sinun on kytkettävä televisio vahvistimen COMPONENT VIDEO OUT -liittimiin. 1 Tee kytkentä ohjelmalähteen komponenttivideolähtöliittimistä tämän laitteen komponenttivideotuloliittimiin. Tee kytkentä kolmiosaisella komponenttivideokaapelilla. 3 Tee kytkentä vahvistimen COMPONENT VIDEO OUT -liittimistä television komponenttivideotuloliittimiin. Tee kytkentä kolmiosaisella komponenttivideokaapelilla. 2 Määritä tarvittaessa, mihin komponenttivideotuloliittimiin kytkit ohjelmalähdelaitteen. Määritys on tehtävä vain, mikäli kytket liittimin muun kuin oletuslaitteen: COMPONENT VIDEO IN 1 BD/DVD COMPONENT VIDEO IN 2 TV/SAT S kytkentä EtulEVyn VidEoliittimiin antennit Etulevyn videoliittimiin kytketty laite valitaan ohjelmalähteeksi INPUT SELECTOR -valitsimella tai kaukoohjaimen VIDEOpainikkeella. Etulevyssä on tavalliset audio/video-liittimet. Tee niihin kytkentä kuten takalevyn vastaaviin liittimiin Kytke laitteen mukana toimitetut FM-lanka-antenni ja AM-silmukka-antenni antenniliitäntöihin kuvan mukaisesti. Antennit antavat useimmissa tapauksissa riittävän kuuluvuuden, mutta ulkoantennin kytkeminen parantaa äänen laatua huomattavasti. (s. 20) Avaa etulevyn liittimien suojakansi painamalla kohdasta PUSH OPEN. Videokamera tms. 1 Avaa liitin. Työnnä yksi johdin suoraan kumpaankin liittimeen. Vapauta liitin, niin se lukitsee AM-antennin. 2 Kiinnitä AM-silmukka-antenni mukana toimitettuun jalustaan. Taita nuolen osoittamaan suuntaan (a) ja kiinnitä antenni jalustaan ( b). 3 Sijoita AM-antenni tasaisella pinnalle ja suuntaa se asentoon, jonka aikana signaali kuuluu parhaiten. 4 Kytke FM-lankaantenni kuten AM-antenni. Avaa FM-antenni koko pituuteensa ja kiinnitä seinään tai ovenkarmiin. Älä kääri löyhästi äläkä jätä sitä kiepiksi. 1 Ulkoantennit Parempi FM-asemien kuuluvuus Kytke FM-ulkoantenni PAL-liittimellä (ei sisälly toimituspakkaukseen) FM UNBAL 75 -liittimeen. PAL-liitin 75 ohmin koaksiaalikaapeli Kytke mukana toimitetun AM-antennin lisäksi 5-6 metriä pitkä vinyylieristeinen johto AM-antenniliitäntään. Paras kuuluvuus saadaan, kun antenni sijoitetaan ulos vaakatasoon. AM-silmukkaantenni Parempi AM-asemien kuuluvuus Ulkoantenni Sisäantenni (vinyylieristeinen johdin) 5-6 m 20 kaiuttimet Monikanavaääni kuulostaa parhaalta, kun kaiuttimia on kuusi (vasen ja oikea etukaiutin, keskikaiutin, vasen ja oikea takakaiutin, subwoofer). Vahvistinta voit tietenkin käyttää, vaikka kaiuttimia olisi vähemmän (vaikka vain kaksi etukaiutinta), mutta suosittelemme vähintään kolmen kaiuttimen käyttöä ja täydellinen kaiutinkokoonpano on paras tilaäänen kannalta. Ellet käytä subwooferia, valitse etukaiuttimien asetukseksi LARGE (s. 42). Varmista, että kytket oikean kaiuttimet RIGHT (R)- liittimeen, vasemman kaiuttimen LEFT (L) -liittimeen. B-liittimiin kytketyt kaiuttimet voit sijoittaa toiseen huoneeseen ja käyttää niitä siellä stereokaiuttimina. Lue ensin sijoitusohjeet (s. 23). Lue kuunteluohjeet (s.24) Voit käyttää kaiuttimia, joiden nimellisimpedanssi on 6-16 ohmia. Huomaa, että vain etukaiuttimien arvoksi valikoituu ohm, jos valitset käyttöön kaiutinkokoonpanon SP > AB (s. 24) Tee kaikki kytkennät valmiiksi, ennen kuin kytket tämän laitteen verkkosähköön. Subwoofer Etukaiutin (vasen) (oikea) Keskikaiutin Takakaiutin (vasen) (oikea) B-kaiutinjärjestelmä 21 Paljaiden kaiutinjohtimien kytkentä n A-kaiutinliittimet 1. Kierrä yhden johtimen paljaat säikeet yhteen. 2. Pyöritä kierreliitin auki ja työnnä johdon paljas osa sisään. 3. Pyöritä kierreliitin kiinni takatehostekaiuttimien kytkentä PrE out -liittimien kautta Tee kytkentä tämän laitteen PRE OUT -liittimistä toiseen vahvistimeen, jos haluat lisätä järjestelmään takatehostekaiuttimet. Takatehostekaiuttimet (vasen) (oikea) Takatehostekanavien vahvistin n B- kaiutinliittimet 1. Kuori johtimen pää paljaaksi (10 mm). Kierrä yhden johtimen paljaat säikeet yhteen. 2. Paina liitin auki ja työnnä johdon paljas osa sisään. 3. Päästä irti, niin liitin sulkeutuu. Varoitus! Kaiutinliittimissä on hengenvaarallinen jännite. Kun teet tai muutat kytkentöjä, älä koske suojaamattomiin osiin, ennen kuin olet irrottanut verkkojohdon pistorasiasta. Kierrä yhden kaiutinjohtimen paljaat säikeet yhteen ja työnnä johdin kokonaan littimen sisälle. Yksikin vahvistimen takalevyyn koskeva kaiutinjohtimen säie voi aiheuttaa oikosulun. Takatehostekanavaa varten voit kytkeä erillisen vahvistimen, vaikka käytössä olisikin vain yksi takatehostekaiutin. Kytke vahvistin vain SuRR BACK L SINGLE-liittimeen. 22 kaiuttimien sijoittaminen Parhaan tilaäänikuvan saamiseksi sijoita kaiuttimet alla olevan kuvan mukaan. 5.1-kanavainen kaiutinjärjestelmä Yksittäisten kaiuttimien sijainnilla on monikaiutinjärjestelmässä erittäin suuri merkitys. Seuraavien ohjeiden noudattaminen pitäisi auttaa sinua saamaan laitteistosi toistamaan ääntä parhaalla mahdollisella tavalla. Subwooferin voi laittaa lattialle. Muut kaiuttimet tulisi sijoittaa kuuntelupaikassa istuvan henkilön korvien korkeudelle. Lattialle tai korkealle seinään sijoittamista ei suositella. Sijoita vasen ja oikea etukaiutin yhtä etäälle televisiosta siten, että kaiuttimien välissä on 2-3 metriä. Jos sijoitat kaiuttimet lähelle televisiota, hanki magneettisuojatut kaiuttimet. Näin estät mahdolliset häiriöt (esim. televisiokuvan värien vääristyminen). Jos käytössäsi ei ole magneettisuojattuja kaiuttimia ja huomaat televisiokuvassa häiriöitä, sijoita kaiuttimet kauemmas televisiosta. Jos käytössä on keskikaiutin, laita etukaiuttimet kauemmas toisistaan kuin ilman keskikaiutinta. Sijoita keskikaiutin television päälle tai alle, jolloin keskikanavan äänet kuuluvat tulevan kuvaruudusta eli paikantuvat kuvaruutuun. Käyttöoppaasi. PIONEER VSX-819

21 Keskikaiuttimen etureuna ei saa tulla etukaiuttimien etureunojen yli. Käännä kaiuttimia vähän siten, että ne osoittavat kohti kuuntelupaikkaa. Kääntökulmaan vaikuttaa kotiteatterihuoneesi malli. Mitä isompi huone, sitä pienempi kääntökulma. Taka- ja takatehostekaiuttimet kannattaa sijoittaa senttiä kuuntelijan kuuntelukorkeuden yläpuolelle. Kaiuttimia kannattaa kääntää hieman alaspäin. DVD Audio -levyn äänentoistoa varten kaiuttimien tulisi sijaita suoraan kuuntelijan takana. Ellei takakaiuttimia voi laittaa kuuntelupaikan viereen 7.1-kokoonpanossa, äänikuvan takakanavan vaikutusta voi tehostaa sammuttamalla Up Mix -toiminnon (s. 37). Vältä sijoittamasta takakaiuttimia kauemmas kuuntelupaikasta kuin etu- ja keskikaiuttimia. Silloin tilaäänikenttä saattaa heikentyä liikaa. 6.1-kanavainen kaiutinjärjestelmä kanavainen kaiutinjärjestelmä 1 Varoitus! Sijoita kaiuttimet tukevasti. Se parantaa äänenlaatua ja vähentää kaiuttimien putoamisvaaraa. 1 Tämä kokoonpano on käytettävissä vain, jos tähän laitteeseen on kytketty toinen vahvistin ja takatehostekaiuttimet on kytketty siihen. Lisätietoja (s. 22). 23 Speakers - Käytettävän kaiutinjärjestelmän valinta SPEAKERS-painikkeella voit valita yhden kolmesta kaiutinkokoonpanosta. kauko-ohjainlinkin kytkentä Voit sijoittaa ohjelmalähdelaitteet piiloon ja käyttää irrallista kauko-ohjainlinkkiä (esim. Niles tai Xantech). Se korvaa laitteiden etulevyissä olevan kaukoohjaussignaalien vastaanottimen. Laitteiden ei siis tarvitse olla näkyvissä, jotta voisit kauko-ohjata niitä. (3) Valitse kaiutinjärjestelmä painelemalla etulevyn SPEAKERS-painiketta. 1 1 Kytke IR-vastaanottimen tunnistin (kauko-ohjainlinkki) tämän vahvistimen takalevyn IR IN - liittimeen. Lisätietoja kauko-ohjainlinkin käyttöohjeessa. SP > A Ääni ohjautuu A-kaiutinliittimiin kytkettyihin kaiuttimiin ja SURROUND BACK PRE OUT -lähtöliittimiin. (Monikanavainen äänentoisto on mahdollista.) SP > B Ääni toistuu niistä kahdesta kaiuttimesta, jotka olet kytkenyt B- kaiutinliittimiin. (Vain stereoäänentoisto on mahdollista.) SP > AB Ääni toistuu A-kaiutinjärjestelmästä, B-järjestelmän kahdesta kaiuttimesta sekä subwooferista. Jos ohjelmassa on monikanavaääni,vahvistin ohjaa kaikki äänikanavat kahteen kanavaan vain silloin, kun äänentoisto-ohjelmaksi on valittu STEREO tai A.L. C. ja ääni toistuu stereona A- ja B-kaiutinjärjestelmistä. 2 SP > Mistään kaiuttimista ei kuulu ääntä. Ääni kuuluu vain kuulokkeista. 1 Subwooferin toimintaan vaikuttavat kaiutinasetusvalikon asetukset (s. 42). Jos valitset SP > B, subwooferista ei kuitenkaan kuulu ääntä (LFE-kanavaa ei yhdistetä muihin kanaviin) Voit käyttää kaiuttimia, joiden nimellisimpedanssi on 6-16 ohmia. Huomaa, että vain etukaiuttimien asetukseksi valikoituu 12-16, jos valitset SP> AB. 3 Kauko-ohjaus ei välttämättä onnistu, jos laitteen signaalivastaanottimeen paistaa voimakas fluoresoiva valo. Muut laitevalmistajat saattavat käyttää eri nimiä IR-vastaanottimesta (kauko-ohjainlinkistä). Tarkista laitteiden yhteensopivuus ennen kytkentöjen tekemistä. Jos käytössä on kaksi kauko-ohjainta, IR-vastaanottimen tunnistin on ensisijainen etulevyn tunnistimeen nähden. 24 VErkkojohto Kytke vahvistimen verkkojohto pistorasiaan vasta, kun olet tehnyt kaikki muut kytkennät. Varoitus! Tartu johtoon pistokkeesta. Älä vedä johdosta. Älä koske johtoon, jos kätesi ovat märät (sähköisku- ja oikosulkuvaara). Älä laita verkkojohdon päälle tätä laitetta, huonekalua tai mitään muutakaan. Johto ei saa jäädä puristuksiin. Älä tee solmua johtoon tai yhdistä siitä muihin johtoihin solmimalla. Ohjaa johtimet siten, ettei niiden päälle astuta. Viallinen verkkojohto saattaa aihettaa tulipalon tai sähköiskun. Tarkasta johdon kunto säännöllisesti. Jos johto täytyy vaihtaa, kysy lisätietoja Pioneer-huollosta. Käytä vain tämän laitteen mukana toimitettua verkkojohtoa. Käytä mukana toimitettua verkkojohtoa vain tässä kuvattuun tarkoitukseen. Irrota verkkojohto pistorasiasta, jos vahvistinta ei aiota käyttää pitkään aikaan (esim. loman ajaksi). 1 Kytke mukana toimitettu verkkojohto vahvistimen takana olevaan AC IN -liittimeen. 2 Kytke toinen pää pistorasiaan. 25 Luku 4 laitteen rakenne EtulEVy 1 O STANDBY/ON Vahvistin valmiustilaan >< toimintatilaan. 2 INPUT SELECTOR -säädin Valitsee ohjelmalähteen. 3 Virittimen ohjaimet BAND Valitse AM-, FM ST (stereo)- tai FM MONO -taa juusalue (S. 48). TUNE +/ Radiotaajuuden haku (s. 48). TUNER EDIT Yhdessä TUNE +/, PRESET +/ ja ENTER-painikkeilla tallennat ja nimeät radioasemia (s. 48, 49). PRESET +/- Radioaeman haku muistipaikalta (s. 49). 4 Vaihtuvaa tietoa Tekstinäyttö (s. 28). 5 MCACC-merkkivalo Valo palaa, kun käytössä on akustiikan kalibroinnin taajuuskorjain (Acoustic Calibration EQ) (s. 36). Vahvistin valitsee sen automaattisesti käyttöön sen jälkeen, kun vahvistin on tehnyt Auto MCACC -asetusvalinnan (s. 8) 6 MASTER VOLUME Äänenvoimakkuuden säädin. 7 PHONES-liitin Kuulokeliitin. (s. 40). 8 Äänentoisto-ohjelman valintapainikkeet AUTO SURROUND / STREAM DIRECT Valitsee automaattisen tilaäänen toiston (s. 33) tai Stream Direct -toiston. Stream Direct ohjaa signaalin sävynsäätöpiirien ohi. Tällöin toistuu mahdollisimman alkuperäinen äänisignaali (s. 36). STEREO / A.L.C. Valitsee stereoäänentoiston, automaattisen tasonsäädön (Auto Level Control) stereotoistoon (s. 35) tai Front Stage Surround Advance -äänentoiston (s. 35). 26 ADVANCED SURROUND Tilaäänen toistotavat (s. 34). STANDARD SURROUND Standard-dekoodaus ja eri DD Pro Logic II- ja DD Pro Logic IIx, Neo:6 -vaihto ehdot. (s. 33) 9 SPEAKERS Valitse kaiutinjärjestelmä. (s. 24) 10 MULTI-ZONE Jos käytät MULTI-ZONE-monihuonemahdollisuutta (s. Käyttöoppaasi. PIONEER VSX-819

22 46), näillä säätimillä ohjaat toisen huoneen ääntä kotiteatterihuoneesta (s. 47). 11 ipod / USB -liitin Kytke Apple ipod -soitin tai USB-massamuistilaite audiolähteeksi (s. 61, 64). 12 AUDIO- ja VIDEO-tuloliittimet Etulevyn littimet (s. 19). 13 MCACC-mikrofonin liitin Kaiutinasetusten automaattivalinnan yhteydessä tarvittavan mikrofonin liitäntä. Kauko-ohjaimen toimintaetäisyys Osoita vahvistimen etulevyssä olevaa kauko-ohjaussignaalien tunnistinta. Ohjaimen ja tunnistimen välissä ei saa olla estettä. Tunnistimeen ei saa paistaa aurinko tai fluoresoiva valo. Lähellä on infrapunasäteitä lähettävä laite. Muiden laitteiden kauko-ohjaimet voivat häiritä toimintaa. 27 näyttö 1 PHASE Käytössä vaiheenhallinta Phase Control (s. 10). 2 AUTO Automaattinen tilaäänentoisto on käytössä (s. 33). 3 RDS RDS-lähetyksen vastaanotto (s. 50) 4 ST FM-stereovastaanotto automaattisen stereoäänentoiston aikana. 12 DTS-ilmaisimet DTS Merkkivalo palaa, kun vahvistin tunnistaa DTS-koodatun audiosignaalin. HD Merkkivalo palaa, kun vahvistin tunnistaa DTS-EXPRESS- tai DTS-HD-koodatun audiosignaalin. ES Merkkivalo palaa, kun vahvistin tunnistaa DTS-ES -koodatun audiosignaalin. 96/24 Merkkivalo palaa, kun vahvistin tunnistaa DTS 96/24koodatun audiosignaalin. NEO:6 Merkkivalo palaa, kun vahvistimen käytössä on jokin NEO:6 -äänenkäsittelytavoista (s. 33). 13 Dolby Digital -merkkivalot DD Merkkivalo palaa, kun vahvistin tunnistaa Dolby Digital -koodatun signaalin. HD+ Merkkivalo palaa, kun vahvistin tunnistaa Dolby Digital Plus -koodatun audiosignaalin. HD Merkkivalo palaa, kun vahvistin tunnistaa Dolby TrueHD -koodatun audiosignaalin. EX Merkkivalo palaa, kun vahvistin tunnistaa Dolby Digital EX -koodatun audiosignaalin. 5 TUNE Radioasema viritettynä kuuluviin. 6 ZONE Merkkivalo palaa, kun monihuonetoiminto MULTI-ZONE on käytössä (s. 46). 7 VALITTUNA OLEVA KAIUTINJÄRJESTELMÄ Kaiutinjärjestelmä A ja/tai B (s. 24). 8 UNIAJASTIN Käytössä uniajastin (s. 32). 9 VIRITTIMEN TOIMINTATILA preset mem Parhaillaan kuuluva radioasema on tallennettuna muistiin. Vilkkuu tallennettaessa radioasemaa muistipaikalle. 10 MUISTIPAIKKATIETO TAI TULOSIGNAALIN ILMAISIN Virittimen muistipaikan numero tai vahvistimeen tulevan signaalin tyyppi tms. 11 Vaihtuvaa tietoa 28 DD PLllx Merkkivalo palaa, kun käytössä on DD Pro Logic II / DD Pro Logic IIx -dekoodaus (s. 33). 14 ADV.S Käytössä yksi Advanced Surround äänentoistotavoista (s. 34). 15 SIGNAL SELECT -ilmaisimet DIGITAL Merkkivalo palaa, kun soitin toistaa digitaalista audiosignaalia. Merkkivalo vilkkuu, kun soitin ei toista digitaalista audiosignaalia. HDMI Merkkivalo palaa, kun soitin toistaa HDMI-signaalia. Merkkivalo vilkkuu, kun soitin ei toista HDMI-signaalia. 16 UP MIX Merkkivalo palaa, kun käytössä on Up Mix -toiminto (s. 37). Merkkivalo palaa myös, kun DIMMER-toiminto on pois käytöstä. 17 DIR. Merkkivalo palaa, kun DIRECT- tai PURE DIRECT -äänentoistotapa on käytössä (s. 36). 2 kauko-ohjain 1 INPUT SELECT-painike Ohjelmalähde. 2 RECEIVER O-painike Vahvistin valmius->< toimintatilaan. 3 RECEIVER-painike Valitsee tämän vahvistimen kauko-ohjaimen ohjattavaksi (paina tätä painiketta, kun haluat käyttää numeropainikkeille valkoisella kirjoitettuja ohjauskomentoja (esim. S.RETRIEVER). Painiketta käytetään myös tilaäänen ja äänentoiston asetuksia tehtäessä (s. 41, 38). 4 ZONE 2 ON/OFF Kytkee monihuonekokoonpanossa 2-huoneen (zone2) toiminnot käyttöön tai pois käytöstä. 5 MULTI CONTROL -painikkeet Ohjattavan laittteen valinta (s. 52). 6 DIMMER Kirkastaa tai himmentää etulevyn näytön (neljä kirkkausvaihtoehtoa). 7 SIGNAL SEL Tulosignaalin valinta (s. 40). Paina ensin BD-painiketta, jos haluat käyttää seuraavaa toimintoa: BD MENU Avaa Blu-Ray-levyn valikon. 8 Äänentoisto-ohjelmat AUTO/DIRECT Valitsee automaattisen tilaäänen toiston (s. 33) tai Stream Direct -toiston. Stream Direct ohjaa signaalin sävynsäätöpiirien ohi. Tällöin toistuu mahdollisimman alkuperäinen äänisignaali (s. 36). STEREO/ALC Valitsee stereoäänentoiston, automaattisen tasonsäädön (Auto Level Control) stereotoistoon (s. 35) tai Front Stage Surround Advance -äänentoiston (s. 35). STANDARD Valitsee STANDARD-äänenkäsittelytavan. Selaa Pro Logic II -alaohjelmat (s. 33). ADV SURR Äänenkäsittelytavaksi jokin tilaäänen toistotapa. (s. 34) Vahvistimen asetusten tekeminen Erillaislaitteiden ohjaus Valitse ensin oikea ohjelmalähde MULTI CONTROLpainikkeella (BD, TV tms). Seuraavat painikkeet toimivat, kun painat ensin RECEIVER-painiketta. AUDIO PARAMETER Avaa audioasetusten valikko (s. 38). SETUP Avaa SYSTEM SETUP-valikko (s. 41). RETURN Vahvista valinta / sulje valikko. Seuraavat painikkeet toimivat, kun painat ensin BD- tai DVR-painiketta. TOP MENU Avaa BD/DVD-levyn päävalikon. HOME MENU Avaa HOME MENU -valikon. RETURN Vahvista valintasi ja poistu avoinna olevalta valikkosivulta. MENU Avaa Blu-ray-soittimen TOOLS-valikon. Seuraavat painikkeet toimivat, kun painat ensin TuNER-painiketta. TUNER EDIT Tallentaa aseman muistipaikalle / mahdollistaa aseman nimeämisen (s. 48, 49). BAND Valitsee taajuuskaistaksi AM, FM ST (stereo) tai FM MONO (s. 48). PTY SEARCH RDS-ohjelmatyypin haku (s. 50). Seuraavat painikkeet toimivat, kun painat ensin ipod USB -painiketta ipod CTRL Valitse käyttöön ipodin ohjaimet tai vastaanottimen ohjaimet (s. 63). 10 Nuolipainikkeet (TUNE /PRESET ) ENTER-painike - Kaiutinasetukset (s. 41). - Valintoja BD/DVD Video-levyn valikosta TUNE - Valitsevat radiotaajuuden (s. 48). PRESET - Valitsevat radioaseman muistipaikan (s. 49). 11 Ohjelmalähteiden toimintopainikkeet Peruspainikkeet (,n jne.) ohjaavat ohjelmalähteen valintapainikkeella valitun laitteen toimintoja. Näiden painikkeiden yläpuolella olevia toimintoja voi käyttää sen jälkeen, kun olet valinnut vastaavat ohjelmalähteen valintapainikkeen (esim. BD, DVR, TV). Nämä painikkeet toimivat myös kuten alla on kuvattu. Seuraavat painikkeet toimivat, kun painat ensin RECEIVER-painiketta. BASS /+ Bassotaajuuksien voimakkuuden säätö. 1 TRE /+ Diskanttitaajuuksien voimakkuuden säätö. 1 Seuraavat painikkeet toimivat, kun painat ensin TV DTV/TV Valitsee Pioneer-taulutelevisiosta digitaalisen televisiolähetyksen (DTV) tai analogisen televisiolähetyksen. 1 Sävynsäätöjä ei voi tehdä, jos äänentoisto-ohjelmana on DIRECT tai PURE DIRECT. Käyttöoppaasi. PIONEER VSX-819
