Omistajan käsikirja 2011

Koko: px
Aloita esitys sivulta:

Download "Omistajan käsikirja 2011"

Transkriptio

1 Omistajan käsikirja 2011 Cross Roads Cross Roads Deluxe Cross Country Ness Cross Country

2 SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS Yleiset turvallisuusohjeet ja varoitusmerkinnät 5 Yksityiskohtaisia turvallisuusohjeita, ajovarusteet 6-12 AJONEUVON RAKENNE Yleiskuvat Ohjaustangon hallintalaitteet, ohjaamo 14 Virtalukko, monitoiminäytön ohjaus 15 Mittaristo ja sen toiminnot Hallintakahvat, polkimet Polttoainetankin korkki, sivuseisontatuki 26 Sivulaukut, työkalusarja 27 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Tarkastuskohteiden taulukko 28 Polttoaine, moottoriöljy 29 Jarrut Kaasukahva, kytkin 32 Ohjaus, vanteet, renkaat, jousitus 33 Toisioveto, sähkölaitteet, sivuseisontatuki 34 MOOTTORIPYÖRÄN KÄYTTÖ Sisäänajo, tankkaus 35 Moottorin käynnistäminen 36 Vaihteisto 37 Ajaminen, pysäköinti ja kuljetus MOOTTORIPYÖRÄN HUOLTO Määräaikaishuolto-ohjelmataulukko 43 Moottoriöljyn tarkastus ja vaihto 44 Ilmansuodatin 45 Toisiovedon hihna, takapyörän linjaus Jousitus Huohotinjärjestelmä, polttoainejärjestelmä ja kaasukahva Kytkin 55 Jarrut Renkaat, vanteet, vaihdevivusto 58 Sytytystulpat 59 Pakoputkisto, istuimen irrotus, sivuseisontatuki 60 Akku, sulakkeet, ajovalot, muu sähköjärjestelmä Kiritystiukkuudet 65 Maalipintojen hoito, pesu ja puhdistus Säilytys Vianetsintätaulukot 71 Äänentoistolaitteiston toiminnot Tekniset tiedot Huoltokirjamerkinnät Huoltotuotteet 81 1

3 Copyright 2010 Polaris Sales Inc. Tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen vuoksi joitakin rakenteiden yksityiskohtia on voitu muuttaa julkaisun painamisen jälkeen, minkä vuoksi tässä julkaisussa esitetyt toimenpiteet ovat esimerkin luonteisia. Julkaisun osittainenkin lainaaminen tai kopiointi on kielletty. VICTORY-moottoripyöriä koskevat seuraavat U.S. patentit: 6,976,691 ; 6,407,663 ; D ; D ; D ; D ; D ; D VICTORY, VICTORY MOTORCYCLES, FREEDOM, HAMMER, POLARIS ja THE WAY OUT ovat Polaris Industres Inc:n rekisteröimiä tavaramerkkejä. 2

4 TERVETULOA VICTORY-TIIMIIN! Olet valinnut laadukkaan Victory-moottoripyörän. Polaris Industries Inc:n valmistamat ajoneuvot ovat luokissaan edelläkävijöitä ja tunnettuja laadustaan. Yhtiö tuottaa moottoripyörien lisäksi moottorikelkkoja ATV-ajoneuvoja eli mönkijöitä rinnakkain istuttavia Ranger-maastoajoneuvoja päästöttömiä maastoajoneuvoja Ajoneuvon turvallisen käytön kannalta on tärkeää tutustua huolellisesti tähän omistajan käsikirjaan ja noudattaa siinä annettuja ohjeita. Ajoneuvon käyttöön liittyy aina vakavan loukkaantumisen riski tai pahimmillaan hengenvaara. Riskien tiedostaminen ja niiden välttäminen on ehdottoman tärkeää. Käsikirjasta löytyvät ohjeet ajoneuvon päivittäisten tarkastusten sekä huoltotoimenpiteiden tekemiseen. Polaris suosittelee suurempien huoltojen ja korjausten teettämistä valtuutetussa Victory-huoltopisteessä. Paikallinen Victory-kauppiaasi tuntee tuotteen perinpohjaisesti ja on valmis auttamaan kaikissa ongelmatilanteissa. Häneltä löytyvät myös laadukkaat Victory-lisävarusteet ja tarvikkeet. Noudata tässä käsikirjassa esitettyä huolto-ohjelmaa. Sen mukaisesti tehdyt huollot ja tarkastukset varmistavat ajoneuvon turvallisuuden sekä luotettavan toiminnan. HUOMAA: Omistajan käsikirja kuuluu moottoripyörän perusvarusteisiin. Jos ajoneuvo myydään, omistajan käsikirjan tulee siirtyä uudelle omistajalle. HUOMAA: Jotkut tässä omistajan käsikirjassa esitetyt kuvat tai tekniset toimenpiteet saattavat poiketa ajoneuvosi rakenteista. TAKUUEHDOT 1. Takuuaika on 24 kuukautta ostopäivästä lukien (yksityiskäyttö). 2. Huollot on suoritettava valtuutetussa Victory-huollossa. 3. Takuu ei korvaa normaalisti kuluvia osia, kuten toisiovedon hihnaa tai jarrupaloja. 4. Takuu raukeaa, jos ajoneuvoon tehdään rakenteellisia muutoksia tai sitä käytetään kilpailuissa. 5. Takuu ei korvaa virheellisestä käytöstä aiheutuvia vaurioita. 6. Takuukortin allekirjoitus vastaa takuusopimusta. 7. Suoritetut huollot merkitään ohjekirjan lopussa olevaan huoltokorttiin sekä mukana tulevaan huoltokirjaan. Brandt-Polaris Oy - Huolto-osasto 3

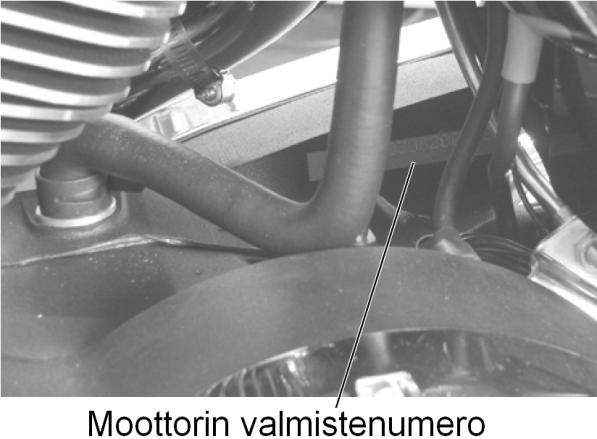

5 AJONEUVON TUNNISTETIEDOT Kirjoita muistiin ajoneuvosi moottorin, rungon ja virta-avaimen tunnistetiedot sivun alalaidassa oleville riveille. Ajoneuvon valmistenumero ja ajoneuvon tyyppikilpi löytyvät ohjaustangon alapuolelta rungon emäputkesta. Valmistenumeroa tarvitaan omistajan vaihdoksessa, vakuutuksia sovittaessa sekä varaosia tilatessa. Moottorin valmistenumero muodostuu tyyppitunnuksesta (8 ensimmäistä numeroa) sekä sarjanumerosta (5 numeroa). Numero on kampikammion takaosassa sylinterin juuren vieressä. Virta-avaimen numero löytyy alkuperäisen avainrenkaan mukana toimitettavasta tunnistelipukkeesta. Poista se avainrenkaasta. Lipukkeen numeron sekä omistussuhteesi esittämällä voit tilata uuden virta-avaimen valtuutetulta Victorykauppiaalta. Rekisterikilpi tulee asentaa sille varattuun paikkaan pyörän takaosaan. AJONEUVON TUNNISTETIEDOT : Moottoripyörän malli: Ajoneuvon valmistenumero: Moottorin valmistenumero: Virta-avaimen numero: 4

6 TURVALLISUUSOHJEITA Yleiset turvallisuusohjeet Varoitusmerkinnät Moottoripyörällä ajaminen vaatii täydellistä keskittymistä. Älä koskaan lähde ajamaan jos olet alkoholin, huumeiden tai huomiokykyyn vaikuttavien lääkkeiden (kolmiolääkkeet) vaikutuksen alainen. Edellä mainitut aineet heikentävät huomiokykyä sekä pidentävät reaktioaikaa. Moottoripyörä on nopea ja suorituskykyinen ajoneuvo. Sen turvallinen käyttö edellyttää huolellisuutta sekä ajettaessa että ajoneuvon ylläpidossa. Tarkasta ajoneuvon kunto sekä hallintalaitteiden virheetön toiminta aina ennen liikkeelle lähtöä. Kun ajat, ennakoi riskejä sekä noudata liikennesääntöjä. Kaikki ajoneuvon rakenteeseen tehdyt muutokset, erityisesti suorituskykyä lisäävät, saattavat johtaa rakenteiden rikkoutumiseen ja merkittävään turvallisuusriskin kasvamiseen. ÄLÄ TEE RAKENNEMUUTOKSIA TÄHÄN AJONEUVOON. Erityisesti huippunopeutta lisäävät muutokset ovat vaarallisia, koska ajoneuvon jarrut sekä iskunvaimennus saattavat jäädä alamittaisiksi. Se voi johtaa ajoneuvon hallinnan menettämiseen. Victory mitätöi ajoneuvokohtaisen takuun voimassaolon, jos ajoneuvoon tehdään sen suorituskykyä parantavia rakennemuutoksia tai lisävarusteasennuksia. Victory suosittelee noudattamaan ehdottomasti tässä omistajan käsikirjassa annettuja käyttö- ja huolto-ohjeita. Ajoneuvon turvallisuuden varmistaminen vaatii huolto-ohjelman mukaisesti ja ammattitaitoisen Victory-huollon tekemiä tarkistuksia sekä huoltoja. Älä luovuta ajoneuvoa vieraalle varmistamatta sitä, että hän on lukenut ja ymmärtänyt omistajan käsikirjassa sekä varoitustarroissa kerrotut ohjeet. Varoitusmerkinnät Tässä omistajan käsikirjassa käytetään seuraavia varoitusmerkintöjä havainnollistamaan mahdollisia turvallisuusriskejä tai ajoneuvon rakenteiden vaurioitumisen vaaran. VAROITUS! Huutomerkki ja teksti VAROITUS! (WARNING!) kehystettynä varoittaa vakavan onnettomuuden riskistä tai hengenvaarasta. VAROITUS Teksti VAROITUS (WARNING) ilmaisee vammautumisen riskin. HUOMAA Tämä merkintä (CAUTION) kertoo ajoneuvon vaurioitumisen mahdollisuudesta. NEUVO Neuvo-merkinnällä (NOTE) ilmaistuissa kohdissa kerrotaan erityisen tärkeitä ohjeita tai muita neuvoja. 5

7 TURVALLISUUSOHJEITA Turvallinen ajaminen Tekninen kunto Turvallisen ajamisen peruslähtökohdat o Victory-moottoripyöriä ei ole tarkoitettu maastoajoon. Aja vain päällystetyillä alustoilla. o Ajajan lisäksi saa kuljettaa vain yhtä matkustajaa, jos moottoripyörässä on matkustajalle tarkoitettu istumapaikka sekä jalkatuet. o Älä ylitä ajoneuvolle määriteltyä enimmäispainoa. Mallikohtainen enimmäispaino on merkitty omistajan käsikirjan teknisiin tietoihin ja moottoripyörän tyyppikilpeen, joka löytyy ohjaustangon alapuolelta runkoputkesta. o Älä aja alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. o Lue huolellisesti omistajan käsikirja ja opettele päivittäiset perushuollot ja tarkastukset. o Käytä aina hyväksyttyä kypärää, tarkoituksenmukaista ajoasua sekä suojaa silmäsi. o Tiedosta ajotaitosi sekä mahdolliset fyysiset rajoitteesi ja vältä rajojesi ylittämistä. o Jos olet kokematon moottoripyöräilijä, harjoittele ajamista muulta liikenteeltä eristetyllä alueella. Harjoittele moottoripyörän käsittelyä erilaisilla alustoilla, asvaltin lisäksi myös hiekalla. o Moottoripyörää ei saa luovuttaa henkilöille, joilla ei ole asianmukaista ajokorttia tai riittävää kokemusta moottoripyörällä ajamisesta. o Noudata sääntöjä ja asetuksia. Moottoripyörän moitteeton tekninen kunto o Tee aina ennen ajoon lähtöä moottoripyörän perustarkastus (s. 28). Kiinnitä erityistä huomiota kaasukahvan, kytkin- ja jarruvivun sekä jarrupolkimen normaaliin toimivuuteen sekä ohjauksen moitteettomaan herkkyyteen. o Noudata ajoneuvon sisäänajosta annettuja ohjeita (s. 35) ensimmäisen 800 km:n aikana. o Jos moottoripyörästä alkaa kuulua epämääräisiä sivuääniä tai sen hallittavuudessa ilmenee äkillisiä ongelmia, pysähdy ja selvitä niiden syy. Korjaa puutteet välittömästi, toimita moottoripyörä tarvittaessa valtuutettuun Victory-huoltopisteeseen. Rikkoutuneella ajoneuvolla ajon jatkaminen vaarantaa turvallisuutta sekä saattaa kasvattaa korjauskustannuksia. o Jotkin Victory-moottoripyörämallien varusteet tai pyörään asennettavat lisävarusteet, kuten pehmeät/kovat sivulaukut, tuulisuoja tai matkustajan selkänoja, saattavat vaikuttaa ajettavuuteen. Jos moottoripyörässäsi on em. lisävarusteita, varaudu niiden aiheuttamaan ajettavuuden muutokseen. o Älä siirrä moottoripyörää, jos sen ajonestolaite (ohjauslukko) on kytkettynä. Kytketty ohjauslukko heikentää moottoripyörän käsiteltävyyttä huomattavasti. 6

8 TURVALLISUUSOHJEITA Riskien ennakointi Ajotekniikka Riskien ennakointi ajamisen aikana o Varmista näkyvyytesi. Moottoripyörän ja muun ajoneuvon kolareissa suurin yksittäinen syy on se, ettei toisen ajoneuvon kuljettaja havainnut moottoripyörää. Vältä kaikenlaisia katvealueita ja seuraa muiden ajoneuvojen kuljettajien käyttäytymistä. o Ole erityisen tarkkaavainen risteysalueilla. o Pidä kätesi ohjaustangolla ja jalkasi jalkatapeilla tai astinlaudoilla. o Noudata nopeusrajoituksia. Nopeuden kasvaessa myös ohjaukseen tarvittavan voiman tarve lisääntyy. Nopeuden kaksinkertaistaminen kasvattaa jarrutusmatkan nelinkertaiseksi. o Sovita nopeutesi aina vallitseviin olosuhteisiin ja nopeusrajoituksiin. Aja erityisen varovaisesti huonoissa olosuhteissa kuten pimeässä, sumussa tai sateessa. Hiljennä nopeutta jos: - tien pinta on huomattavan epätasainen - tien pinnalla on irtohiekkaa, savea tai multaa, soraa tai muita vastaavia irtonaisia aineksia - tien pinta on märkä tai jäinen - ajolinjasi risteää maalatun ajoratamerkinnän - joudut ylittämään metallirakenteita, kuten viemärikaivojen kansia tai raitiovaunujen kiskoja - joudut ajamaan puupintaisilla silloilla - sää on hyvin tuulinen tai sateinen - liikennevirta ruuhkautuu pahasti - rekka tai vastaava ajoneuvo ohittaa tai kohtaa siten, että aiheutuu voimakkaita ilmanpyörteitä Turvallinen ajotekniikka o Opettele käyttämään molempia jarruja yhtä aikaa. Pelkästään takapyörään vaikuttavaa jarrua käyttämällä voi hyödyntää korkeintaan 40 % on käytettävissä olevasta jarrutehosta. Etujarrun osuus on hyvin merkittävä kaikissa hidastuksissa. o Varo renkaiden lukkiutumista jarrutusten aikana. Lukossa oleva rengas lähtee helposti luistoon, mikä voi johtaa moottoripyörän hallinnan menettämiseen. Jos pyörä horjahtaa jarrutuksen aikana, löysää jarrua hetkeksi. o Pyri ennakoimaan hidastamisen tarve siten, ettei jarruja tarvitse käyttää moottoripyörän ollessa kallistettuna. Kallistetun moottoripyörä jarrutus voi johtaa luistoon ja hallinnan menettämiseen. Suorista moottoripyörä ennen voimakasta jarruttamista. o Sovita nopeus sekä mutkaan johtava ajolinja ennen mutkaa siten, että voit ajaa koko mutkan ajolinjaa muuttamatta tai jarruja käyttämättä. o Kallistuksen aikana moottoripyörän maavara pienenee. Jos jokin pyörän rakenteista osuu kallistuksen aikana tien pintaa, seurauksena voi olla hallinnan menetys. o Nosta seisontatuki yläasentoon ennen liikkeelle lähtöä. Alas jätetty seisontatuki saattaa osua voimakkaasti tien pintaan ja aiheuttaa hallinnan menetyksen. o Älä kytke moottoripyörään peräkärryä. Se vaikuttaa voimakkaasti moottoripyörän hallittavuuteen. 7

9 TURVALLISUUSOHJEITA Matkustaja Kantavuus Matkustajan kanssa ajaminen Matkustajaa ei saa kuljettaa moottoripyörällä, jos tätä varten ei ole käytettävissä omaa istumapaikkaa sekä asianmukaisia jalkatukia. o Älä ylitä ajoneuvolle määriteltyä kokonaismassaa. o Neuvo matkustajaa ottamaan tukeva ote kaksin käsin joko ajajasta tai penkin kiinnipitoremmistä sekä asettamaan jalkansa jalkatapeille tai astinlaudoille. Matkustaja saattaa heilahtaa vaarallisesti tai tippua kyydistä, jos hänellä ei ole tukevaa otetta. o Tarvittaessa säädä moottoripyörän takajousitusta kantavammaksi (s. 50). Liian löysä jousitus päästää takajousituksen pohjaamaan, mikä voi aiheuttaa ajoneuvon hallinnan menetyksen. o Mikäli moottoripyörän takaiskunvaimentimessa on paluuvaimennuksen säätömahdollisuus, säädä paluuvaimennus jäykemmäksi aina kun lisäät jousen esijännitystä. o Ohjeista matkustajaa ennen ajamaan lähtöä moottoripyörällä ajamisen perusperiaatteet, erityisesti turvallisuuteen vaikuttavat asiat. Tietämätön matkustaja saattaa tehdä yllättäviä liikkeitä, mikä voi johtaa ajoneuvon hallinnan menettämiseen. o Huomioi matkustajan paino sekä vaikutus ajettavuuteen. Aloita rauhallisesti ja varmista matkustajan kyky seurata moottoripyörän liikkeitä. o Vältä yllättäviä kiihdytyksiä sekä voimakkaita jarrutuksia. Niihin valmistautumaton matkustaja saattaa horjahtaa pahasti, mikä voi johtaa ajoneuvon hallinnan menettämiseen. Kantavuus ja kokonaismassa VAROITUS! Älä koskaan ylitä moottoripyörälle määriteltyä kokonaismassaa tai lastaa suurempaa kuormaa kuin kantavuus sallii. Liian suuri kuorma heikentää merkittävästi moottoripyörän hallittavuutta. Kantavuus on se massa, joka voidaan kuljettaa ajoneuvolla ylittämättä sille määriteltyä kokonaismassaa. o Victory-moottoripyörille määritelty kokonaismassa sekä kantavuus ilmoitetaan omistajan käsikirjassa sekä moottoripyörän runkoon liitetystä tyyppikilvestä. o Kuormaa määriteltäessä laske yhteen: - ajajan paino - matkustajan paino - ajajan ja matkustajan ajovarusteiden paino - lisävarusteiden paino - kaikkien muiden moottoripyörään kiinnitettyjen tavaroiden, laukkujen ym. paino sisältöineen Kantavuus Cross Roads Kantavuus Cross Country (takalaukulla) 263 kg 254 (239) kg 8

10 TURVALLISUUSOHJEITA Kuormaus Ajovarusteet Moottoripyörän kuormaaminen Noudata seuraavia ohjeita moottoripyörän kuormaamisessa sekä lisävarusteiden käytössä. o Kuljeta mahdollisimman vähän tavaroita, minimoi turha paino. o Sijoita tavarat mahdollisimman lähelle moottoripyörän painopistettä, eli eteen ja lähelle moottoria. o Pyri kuormaamaan mahdollisimman tasapainoisesti siten, että paino jakautuu yhtäläisesti molemmin puolin pyörää. o Varmista kuorman sidonta huolellisesti. Irtoava tai lepattava kuorma saattaa sotkeutua moottoripyörän hallintalitteisiin tai pyöriin, mikä voi johtaa ajoneuvon hallinnan menettämiseen ja vakavaan onnettomuuteen. o Älä sijoita suurikokoisia tai painavia tavaroita (teltta, makuupussi, laukku) ohjaustankoon tai pyörän etuosaan. Tälle alueelle sijoitettu kuorma heikentää merkittävästi ajoneuvon hallittavuutta sekä painopisteen että aerodynamiikan muuttumisen takia. Lisäksi huonosti kiinnitetty kuormaa saattaa haitata ohjausta ja heikentää moottorin jäähdytystä. o Älä käytä jalkojen lepuutustankoa (highway bars) kuorman sidontapisteenä. o Pyörään asennetut sivulaukut saattavat heikentää pyörän vakautta, erityisesti hyvin tuulisissa olosuhteissa. o Älä käytä yli 120 km/h nopeuksia, jos pyörässä käytetään pehmeitä sivulaukkuja. o Lastaa sivulaukut tasapainoisesti, molemmille puolille yhtä paljon painoa. o Noudata käyttöohjeissa annettuja tai laukun valmistajan asettamia painorajoituksia. Ajovarusteet Asianmukaiset ajovarusteet varmistavat mukavuuden sekä pienentävät vammautumisen riskiä onnettomuustilanteissa. Käytä aina olosuhteisiin sopivia ajovarusteita. 1. Kypärä. Kypärä on tärkein suojavarusteista, se suojaa vakavilta päävammoilta. Käytä vain viranomaisten hyväksymää kypärää (E-hyväksyntä). 2. Silmien suojaus. Käytä laadukkaita ajolaseja tai kypärään kiinteästi asennettua suojavisiiriä. Ajolasien/visiirin tulee olla valmistettu särkymättömästä materiaalista, älä luota aurinkolaseihin. Pidä ajolasit tai visiiri puhtaina. 3. Ajohanskat ja jalkineet. Victory suosittelee hyvin istuvien, moottoripyöräkäyttöön suunniteltujen, suojilla varustettujen hansikkaiden sekä jalkaterän ja nilkan hyvin suojaavien tukevien ajosaappaiden käyttöä. 4. Vaatetus. Käytä ajo-olosuhteisiin sopivia, tiukasti istuvia, värikkäitä ajovarusteita. Löysät ajovarusteet saattavat revetä tai kietoutua moottoripyörien hallintalaitteiden sekä renkaiden ympärille. Värikkäät ajovarusteet parantavat moottoripyöräilijän havaittavuutta. HUOMAA: Moottoripyörän ja muun ajoneuvon kolareissa suurin yksittäinen syy on se, ettei toisen ajoneuvon kuljettaja havainnut moottoripyörää. 9

11 TURVALLISUUSOHJEITA Lisävarusteet Polttoaine ja pakokaasut Lisävarusteet Koska Victory ei voi tarkastaa kaikkia moottoripyörään asennettavia lisävarusteita, omistaja on vastuussa siitä, ettei moottoripyörän tekninen turvallisuus kärsi lisävarusteista tai niiden takia moottoripyörään tehtävistä asennuksista tai muutoksista. o Älä asenna moottoripyörään lisävarusteita, jotka voivat heikentää sen ajettavuutta. o Varmista ennen lisävarusteiden asentamista ettei varuste: - pienennä moottoripyörän maa- tai kallistusvaraa - rajoita jousituksen tai ohjauksen liikevaraa - muuta merkittävästi ajoasentoa - heikennä ajovalon, taka- ja jarruvalon tai vilkkujen näkyvyyttä o Älä asenna suurikokoisia tai painavia lisävarusteita moottoripyörän etuosaan. Muuttunut aerodynamiikka saattaa heikentää moottoripyörän ajettavuutta. o Älä asenna sellaisia lisävarusteita, joiden virran kulutus ylittää moottoripyörän latausjärjestelmän kapasiteetin. Latausjärjestelmän häiriöt saattavat aiheuttaa merkittäviä sähkövikoja, häiritä moottorin käyntiä tai ajovalojen toimintaa. o Victory suosittelee vain valmistajan hyväksymien, alkuperäisten lisävarusteiden käyttämistä, erityisesti katteita, tuulisuojia sekä sivulaukkuja. o Noudata aina huolellisesti lisävarusteiden asennusohjeita. Polttoaine ja pakokaasut VAROITUS! Bensiinin käsittelyssä on aina räjähdys/palovaara. Noudata erityistä varovaisuutta tankatessa. Tankkaa aina hyvin tuuletetussa tilassa tai ulkoilmassa. o Tarkasta ennen ajamaan lähtemistä polttoaineen määrä polttoainemittarista tai polttoainetankin korkki avaamalla o Sammuta moottori aina ennen tankkaamista. o Älä tupakoi tankatessa tai tankkaa avotulen tai muun kipinälähteen läheisyydessä. o Avaa polttoainetankin korkki varovasti. Älä täytä tankkia liian täyteen, vain täyttöaukon putken alareunan tasolle. o Älä roiski bensiiniä tankin tai moottoripyörän päälle. Huuhtele roiskeet välittömästi runsaalla vedellä. o Vaatteille tai iholle roiskunut polttoaine on pestävä välittömästi runsaalla vedellä ja saippualla. o Vältä kosketusta bensiinin kanssa, varo sen joutumista silmiin tai mahalaukkuun. Nielty tai silmiin joutunut polttoaine edellyttää aina välitöntä lääkärin tarkastusta. VAROITUS! Älä käytä moottoria suljetussa tilassa, pakokaasujen sisältämä häkä saattaa aiheuttaa tajuttomuuden ja kuoleman. 10

12 TURVALLISUUSOHJEITA Pysäköinti Moottoripyörän kuljetus Pysäköinti o Jos jätät moottoripyörän vartioimatta, sammuta sen moottori ja poista virta-avain. o Pysäköi moottoripyörä siten, etteivät ulkopuoliset henkilöt pääse kosketuksiin kuuman moottorin tai pakoputkiston kanssa. o Pysäköi moottoripyörä kantavalle alustalle. Käytä pehmeällä maaperällä mahdollisuuksien mukaan kiveä, levynpalaa tai vastaavaa sivuseisontatuen alla. Jätä vaihde päälle. o Käännä sivuseisontatuki täysin auki ja päästä moottoripyörä tukeutumaan siihen. Käännä ohjaus vasempaan laitaan ja varmista, että moottoripyörä pysyy tukevasti tuen varassa pystyssä. o Mäessä pysäköitäessä pyörän keulan on osoitettava ylämäkeen. Varmista että vaihde on päällä. HUOMAA: Kova helle saattaa pehmentää asvaltin, mikä voi johtaa pysäköidyn moottoripyörän kaatumiseen. Moottoripyörän kuljetus Käytä moottoripyörän kuljetukseen lavallista tai umpinaisella kuormatilalla varustettua kuljetusautoa. Älä hinaa moottoripyörään toisella ajoneuvolla. o Varmista moottoripyörän pysyminen pystyssä kuljetuksen aikana. Kyljellään kuljetettavasta moottoripyörästä saattaa valua polttoainetta, mikä aiheuttaa räjähdysvaaran sekä osien vahingoittumisen riskin. o Älä tue moottoripyörää ohjaustangosta. Löysennä vilkkujen kiinnitystä ja siirrä niitä ylöspäin. Pujota kiinnityshihna etujousituksen teleskooppihaarukan putken ympäri alakolmiopalan yläpuolelta. Tue pyörä molemmilta puolilta. o Sido pyörä myös takahaarukasta molemmin puolin. Katso kuva. o Siirrä etuvilkut oikeille paikoilleen ennen pyörällä ajamista. 11

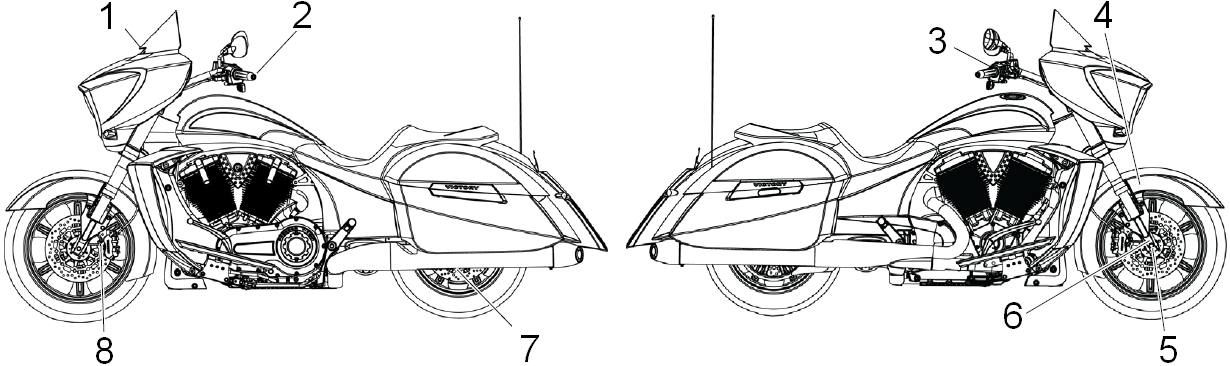

13 VAROITUS- JA TIEDONANTOMERKINNÄT 1. Valmistusnumero ja tiedot, tyyppihyväksyntämerkinnät 2. Ajoneuvon päästömittaustiedot 3. Melupäästöjen mittaustiedot 4. Polttoainesuositus ja varoitukset 5. Sivulaukkujen kapasiteetti 6. Takaiskunvaimentimen paineilmasäädön taulukko(s.51). 7. Varoitus sivulaukuista 8. Varoitus kaatumaraudoista/lepuuttajista 12

14 AJONEUVON RAKENNE 1. Jarrusatula 2. Sytytystulpat 3. Sivupaneeli, alla diagnostiikkapistoke 4. Öljyn lauhdutin 5. Akkukotelo 6. Vaihdepoljin 7. Jalkatuki/astinlauta 8. Sivuseisontatuki 9. Moottoriöljyn tyhjennystulppa 10. Öljynsuodatin 11. Jalkatuki 12. Jarrusatula 13. Rekisterikilven teline 14. Radion antenni 15. Jousen paineilmasäätö (alla) 16. Sulakekotelo (alla) 17. Sivupaneeli 18. EFI:n suojakansi 19. Polttoainetankki 20. Taustapeili 21. Ilmansuodattimen kotelo 22. Ajovalo 23. Äänenvaimennin 24. Vetohihnan suojus 25. Hihnapyörän suoja 26. Öljyn mittatikku 27. Jarrunestesäiliö 28. Jarrupoljin 13

15 AJONEUVON RAKENNE Hallintalaitteet 1. Etukate 2. Jarrunestesäiliö 3. Etujarruvipu 4. Takavalo 5. Katteen pleksi 6. Kytkinvipu 7. Polttoainetankin korkki 8. Ajajan istuin 9 Matkustajan istuin 10. Sivulaukun lukko 11. Vilkku Hallintalaitteet 1. Kytkinvipu 2. Taustapeili 3. Nopeusmittari 4. Varoitus- ja merkkivalot 5. Kierrosmittari 6. Jarrunestesäiliö 7. Etujarruvipu 8. Kaasukahva 9. Sähkökatkaisimet 10. Bensatankin korkki 11. Vakionopeussäädin 12. Kaiuttimet 13. Polttoainemittari 14. Monitoiminäyttö 15. Jännitemittari 16. Soittimen käyttökytkimet V virran ulosotto 18 Soittimen näyttö 19. Kahvalämmittimen kytkin 14

16 AJONEUVON RAKENNE Virtalukko Virtalukko Virta-avainta virtalukossa kääntämällä kytketään sytytysvirta sekä tarvittaessa pysäköintivalot. Virtalukon asennossa: 1. Virta katkaistu, avaimen voi poistaa. 2. Virta kytketty, moottorin voi käynnistää, kaikki virtapiirit kytkettyinä. 3. Pysäköintivalot kytkettyinä, virta-avaimen voi poistaa. Hätävilkkutoiminto käytettävissä. Monitoiminäytön ohjausnappi Monitoiminäytön ohjausnappi on ohjaustangon vasemman sähkökytkinrungon etupuolella. Nappia painelemalla valitaan ja ohjataan mittariston monitoiminäytön toimintoja. 15

17 AJONEUVON RAKENNE Mittaristo Cross Roads Varoitus- ja merkkivalot Varoitus- ja merkkivalot Vaihde vapaalla Merkkivalo palaa vaihteen ollessa vapaalla. Öljypaineen varoitusvalo Varoitusvalo syttyy jos moottorin öljypaine laskee liian alhaiseksi. Jos valo syttyy moottorin käydessä, sammuta moottori välittömästi ja tarkasta moottoriöljyn määrä. Kaukovalojen merkkivalo Suuntamerkin merkkivalo Polttoaineen määrän varoitusvalo Engine Check varoitusvalo Varoitusvalo syttyy moottorin hallintajärjestelmän havaitessa moottorin tai anturien häiriön. Valo sammuu häiriön poistuessa. Varoitusvalon toistuva syttyminen tai sen jatkuva palaminen edellyttää vian välitöntä korjaamista valtuutetussa Victory-huollossa. Varoitusvalo vilkkuu virran ollessa kytkettynä mutta moottori sammutettuna, mikä ilmaisee järjestelmän toimintavalmiuden. Varoitusvalo palaa, jos ala-asennossa olevan sivuseisontatuen (sivu 26) tai pyörän kaatuessa moottorin sammuttava turvajärjestelmä estää moottorin käynnistämisen (sivu 25). Victory-moottoripyörissä käytettävä vikadiagnostiikkatoiminto antaa mahdollisuuden löytää mahdollinen vian aiheuttaja (sivu 19). Vakionopeussäätimen merkkivalo (jos kuuluu ajoneuvon varustukseen) 16

18 AJONEUVON RAKENNE Mittaristo Cross Roads Monitoiminäyttö Monitoiminäyttö Nopeusmittarin alaosan monitoiminäytöstä voi seurata useita eri toimintoja, kuten osamatkamittareita, keskinopeutta, keskikulutusta ja ajoaikaa. Toiminto valitaan selaamalla niitä näytön ohjausnappia painellen. Jokainen näyttö voidaan nollata painamalla ohjausnappia yhtäjaksoisesti pitkään. Toiminnot Vakiotoiminnot Matkamittari Osamatkamittari Kierrosmittarin numeronäyttö Valitun vaihteen ilmaisin Kello Polttoainemittari Lisävarustepaketin toiminnot Toinen osamatkamittari Keskikulutuksen mittari Hetkellisen polttoaineen kulutuksen näyttö Ajotuntimittari Keskinopeusnäyttö Akun varaustilan ilmaisin Ulkolämpötilan näyttö Matka- ja osamatkamittari(t) Matkamittari näyttää ajoneuvolla ajetun kokonaismatkan. Osamatkamittari(t) tallentaa muistiin sen matkan, mikä on taitettu osamatkamittarin edellisestä nollaamisesta. Kierrosmittari Moottorin kierrosmittari ilmaisee kampiakselin sen hetkisen kierrosnopeuden minuutissa. Käytetyn vaihteen ilmaisin Käytetyn vaihteen ilmaisin näyttää numerona kulloisenkin käytössä olevan vaihteen, jos moottoripyörällä ajetaan. Jos näyttöö tulee kaksi viivaa (--), moottoripyörä ei liiku, mutta vaihde on kytkettynä. Näytön kirjain N ilmaisee vaihteiston olevan vapaalla. Polttoainemittari Näytön yläreunassa olevat nestekidepalkit ilmaisevat jäljellä olevan polttoaineen määrän. 17

19 AJONEUVON RAKENNE Mittaristo Cross Roads Monitoiminäyttö Kello Kello tulee asettaa aikaan aina kun moottoripyörän akku on ollut irrotettuna virtapiiristä tei se on päässyt purkautumaan täysin. Kello asetetaan aikaan seuraavasti: 1. Kytke virta-avaimella virta päälle. Selaa monitoiminäytön ohjausnapilla matkamittarin näyttö. 2. Paina ohjausnappia ja pidä se pohjassa kunnes kellon tunti-ilmaisin vilkkuu. Vapauta nappi. 3. Selaa oikea tuntilukema lyhyillä ohjausnapin painalluksilla. 4. Paina ohjausnappia kunnes näytölle ilmestyy seuraava kohta. Toista kohtien 3 ja 4 toimenpiteet asettaakseni kymmenet minuutit ja minuutit kohdalleen. 5. Kellonaika tallentuu, kun painat ohjausnappia minuttien asettamisen jälkeen pitkään yhtäjaksoisesti. Kytke virta pois päältä. Ajotietokoneen toiminnot (lisävaruste) Polttoaineen keskikulutusmittari ilmaisee polttoaineen kulutuksen edellisen nollauksen jälkeen ajetulla matkalla. Polttoaineen hetkellisen kulutuksen ilmaisin näyttää kulloisenkin kulutuksen. Ajotuntinäyttö ilmaisee ajoneuvon käyttöajan edellisestä nollauksesta. Keskinopeusnäyttö ilmaisee edellisen nollauksen jälkeen käytetyn keskinopeuden. Akun varaustilan ilmaisin kertoo akun varaustilan. Moottorin käydessä näytöllä näkyy latausjärjestelmän jännite, moottorin ollessa sammutettuna akun napajännite. Ulkoilman lämpömittari. Mittayksikön valinta Monitoiminäyttöön voi valita joko eurooppalaisen metrisen tai anglosaksinen mittajärjestelmän mukaiset yksiköt. 1. Käännä virta-avain OFF-asentoon. 2. Paina näytön ohjainnappia samanaikaisesti virran kytkemisen kanssa. 3. Kun näyttö alkaa vilkkua, valitse haluttu yksikkö ohjainnappia painamalla. 4. Paina ohjainnappia yhtäjaksoisesti kunnes valittu mittayksikkö lukkiutuu näytölle ja järjestelmä siirtyy seuraavaan mittayksikköön. 5. Jatka kunnes olet valinnut kaikki haluamasi mittayksiköt. 18

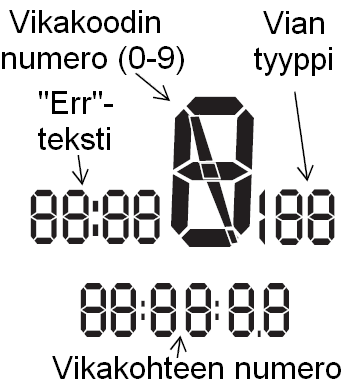

20 AJONEUVON RAKENNE Mittaristo Cross Roads Monitoiminäyttö Moottorin diagnostiikkatoiminto Moottorin ohjausjärjestelmä tallentaa muistiin ajon aikana mahdollisesti tapahtuvat häiriötilanteet ja niiden syyt. Jos Engine Check varoitusvalo syttyy ja nestekidenäyttöön tulee vikakoodi, ota välittömästi yhteys valtuutettuun Victory-huoltoon. Vikakoodeja tulkitsemalla voidaan nopeasti määrittää (diagnosoida) vikojen mahdolliset syyt ja suorittaa tarvittavat korjaustoimenpiteet. Vikakoodi säilyy aktiivisena näytöllä vain niin kauan kuin ajotietokoneen näyttö saa virtaa. Älä kierrä virta-avainta OFF-asentoon. Vikakoodi tallentuu ajotietokoneen muistiin, mutta sen lukeminen jälkeenpäin edellyttää erikoislaitteistoa. Ota tarvittaessa yhteys valtuutettuun Victory-huoltoon. LO OV ERROR Akun jännite Akun jännite Ohjausjärjestelmä Tyypilliset vikakoodien näytöt Ajoneuvon virtapiirien jännite tippuu alle 11 voltin yli 10 sekunnin ajaksi Ajoneuvon virtapiirien jännite nousee yli 15 voltin yli 10 sekunnin ajaksi Moottorin ohjausjärjestelmä havaitsee jonkin sen toimintoihin tai antureiden toimintaan liittyvän vian. Vikakoodien tarkastus Jos mittaristossa palaa Check Engine varoitusvalo, eikä vikakoodi ilmesty näkyviin, sen voi selata näytölle seuraavasti: 1. Paina monitoiminäytön ohjausnappia kunnes näyttöön tulee teksti Ck ENG. 2. Paina ohjausnappia kunnes näytölle ilmestyy diagnostiikkatoiminnon käyttövalikko. 3. Kirjoita tai tallenna muistiin kolmella numerolla ilmaistu vian tyyppi ja kohde. 4. Painele ohjausnappia kunnes vikakoodeja ei enää ilmesty näytölle. 5. Ota yhteys valtuutettuun Victory-huoltopisteeseen. 19

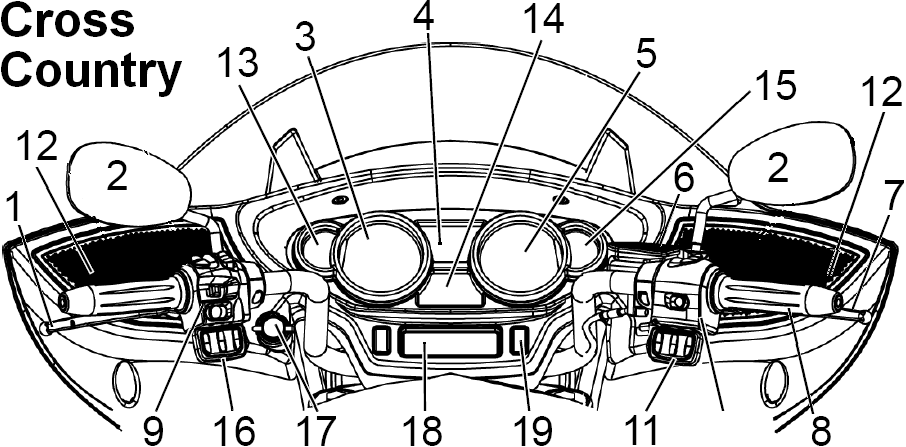

21 AJONEUVON RAKENNE Mittaristo Cross Country Varoitus- ja merkkivalot Polttoainemittari Mittarin näyttö ilmaisee jäljellä olevan polttoaineen määrän. Nopeusmittari Kierrosmittari Kierrosmittari ilmaisee kampiakselin kierrosnopeuden minuutissa. Jännitemittari Moottorin ollessa sammutettu mittari näyttää akun napajännitteen, moottorin käydessä latausjännitteen. Käytetyn vaihteen ilmaisin Käytetyn vaihteen ilmaisin näyttää numerona kulloisenkin käytössä olevan vaihteen, jos moottoripyörällä ajetaan. Jos näyttöö tulee kaksi viivaa (--), moottoripyörä ei liiku, mutta vaihde on kytkettynä. Näytön kirjain N ilmaisee vaihteiston olevan vapaalla. Varoitus- ja merkkivalot Vaihde vapaalla Merkkivalo palaa vaihteen ollessa vapaalla. Öljypaineen varoitusvalo Varoitusvalo syttyy jos moottorin öljypaine laskee liian alhaiseksi. Jos valo syttyy moottorin käydessä, sammuta moottori välittömästi ja tarkasta moottoriöljyn määrä. Kaukovalojen merkkivalo Suuntamerkin merkkivalo 20

22 AJONEUVON RAKENNE Mittaristo Cross Country Varoitus- ja merkkivalot Monitoiminäyttö Varoitus- ja merkkivalot Polttoaineen määrän varoitusvalo Engine Check varoitusvalo Varoitusvalo syttyy moottorin hallintajärjestelmän havaitessa moottorin tai anturien häiriön. Valo sammuu häiriön poistuessa. Varoitusvalon toistuva syttyminen tai sen jatkuva palaminen edellyttää vian välitöntä korjaamista valtuutetussa Victory-huollossa. Varoitusvalo vilkkuu virran ollessa kytkettynä mutta moottori sammutettuna, mikä ilmaisee järjestelmän toimintavalmiuden. Varoitusvalo palaa, jos ala-asennossa olevan sivuseisontatuen (sivu 26) tai pyörän kaatuessa moottorin sammuttava turvajärjestelmä estää moottorin käynnistämisen (sivu 19). Victory-moottoripyörissä käytettävä vikadiagnostiikkatoiminto antaa mahdollisuuden löytää mahdollinen vian aiheuttaja (seuraava sivu). Vakionopeussäätimen merkkivalo Monitoiminäyttö Normaalissa käytössä näytössä näkyvät kellonaika, valittu vaihde sekä lämpötila. Näytön alaosan riville voi valita ajotietokoneen toimintoja. Toiminto valitaan näytön ohjausnappia (s. 15) painellen. Toiminto nollataan painamalla ohjausnappia yhtäjaksoisesti pitkään. Polttoaineen keskikulutusmittari ilmaisee polttoaineen kulutuksen edellisen nollauksen jälkeen ajetulla matkalla. Polttoaineen hetkellisen kulutuksen ilmaisin näyttää kulloisenkin kulutuksen. Ajotuntinäyttö ilmaisee ajoneuvon käyttöajan edellisestä nollauksesta. Keskinopeusnäyttö ilmaisee edellisen nollauksen jälkeen käytetyn keskinopeuden. Matka- ja osamatkamittari(t) Matkamittari näyttää ajoneuvolla ajetun kokonaismatkan. Osamatkamittari(t) tallentaa muistiin sen matkan, mikä on taitettu osamatkamittarin edellisestä nollaamisesta. 21

23 AJONEUVON RAKENNE Mittaristo Cross Country Monitoiminäyttö Moottorin diagnostiikkatoiminto Moottorin ohjausjärjestelmä tallentaa muistiin ajon aikana mahdollisesti tapahtuvat häiriötilanteet ja niiden syyt. Jos Engine Check varoitusvalo syttyy ja nestekidenäyttöön tulee kellon näytön kohdalle Err -teksti ja vaihteen ilmaisimen sekä lämpötilan näytön riveille vikakoodit, ota välittömästi yhteys valtuutettuun Victory-huoltoon. Vikakoodeja tulkitsemalla voidaan nopeasti määrittää (diagnosoida) vikojen mahdolliset syyt ja suorittaa tarvittavat korjaustoimenpiteet. Vikakoodi säilyy aktiivisena näytöllä vain niin kauan kuin ajotietokoneen näyttö saa virtaa. Älä kierrä virta-avainta OFF-asen-toon. Vikakoodi tallentuu ajotietokoneen muistiin, mutta sen lukeminen jälkeenpäin edellyttää erikoislaitteistoa. Ota tarvittaessa yhteys valtuutettuun Victory-huoltoon. Vikakoodien tarkastus Jos mittaristossa palaa Check Engine varoitusvalo, eikä vikakoodi ilmesty näkyviin, sen voi selata näytölle seuraavasti: 1. Paina monitoiminäytön ohjausnappia kunnes kellon näyttöön tulee teksti Err. 2. Kirjoita tai tallenna muistiin numeroilla ilmaistu vian tyyppi ja kohde. 3. Ota yhteys valtuutettuun Victory-huoltopisteeseen. Kello Kello tulee asettaa aikaan aina kun moottoripyörän akku on ollut irrotettuna virtapiiristä tei se on päässyt purkautumaan täysin. Kello asetetaan aikaan seuraavasti: 1. Kytke virta-avaimella virta päälle. Selaa monitoiminäytön ohjausnapilla matkamittarin näyttö. 2. Paina ohjausnappia ja pidä se pohjassa kunnes kellon tunti-ilmaisin vilkkuu. Vapauta nappi. 3. Selaa oikea tuntilukema lyhyillä ohjausnapin painalluksilla. 4. Paina ohjausnappia kunnes näytölle ilmestyy seuraava kohta. Toista kohtien 3 ja 4 toimenpiteet asettaakseni kymmenet minuutit ja minuutit kohdalleen. 5. Kellonaika tallentuu, kun painat ohjausnappia minuttien asettamisen jälkeen pitkään yhtäjaksoisesti. Kytke virta pois päältä. 22

24 AJONEUVON RAKENNE Mittaristo Cross Country Monitoiminäyttö Lisävarusteiden kytkimet Mittayksikön valinta Monitoiminäyttöön voi valita joko eurooppalaisen metrisen tai anglosaksinen mittajärjestelmän mukaiset yksiköt. 1. Käännä virta-avain OFF-asentoon. 2. Paina näytön ohjainnappia samanaikaisesti virran kytkemisen kanssa. 3. Kun näyttö alkaa vilkkua, valitse haluttu yksikkö ohjainnappia painamalla. 4. Paina ohjainnappia yhtäjaksoisesti kunnes valittu mittayksikkö lukkiutuu näytölle ja järjestelmä siirtyy seuraavaan mittayksikköön. 5. Jatka kunnes olet valinnut kaikki haluamasi mittayksiköt. Lisävarusteiden kytkimet Mittariston alapuolelle on mahdollista asentaa useita lisävarusteille tarkoitettuja sähkökytkimiä. Vakiovarustukseen kuuluvan kahvalämmittimien tehossa on kaksi asentoa. Hi -asento antaa täyden tehon, Lo -asennossa kahvalämmittimet toimivat puolella teholla. Keinukytkimen keskiasennossa lämmitys ei ole päällä. 23

25 AJONEUVON RAKENNE Ohjaustangon hallintalaitteet Ohjaustangon hallintalaitteet Kytkinvipu Kytkinvipua painettaessa moottorin veto takarenkaalle loppuu. Liikkeelle lähdettäessä vapauta kytkin rauhallisesti. HUOMAA: Moottori ei käynnisty, jos vaihde on kytketty ja kytkin vapautettu. Valonvaihdin Kytkee joko lähi- tai kaukovalon. Suuntamerkin katkaisin Kytkee suuntamerkin (vilkun) vasemmalle tai oikealle. Vilkku palautuu automaattisesti. Äänimerkin katkaisin Hätävilkun katkaisin Monitoiminäytön ohjausnappi Monitoiminäytön ohjausnapilla valitaan halutut mittariston monitoiminäytön toiminnot. Moottorin (hätä)sammutuskytkin Moottorin (hätä)sammutuskytkin katkaisee virran käynnistysmoottorille, sytytykselle sekä polttoaineen suihkutukselle. Katkaisin tulee olla käynnistettäessä asennossa: Käynnistysmoottorin katkaisin Katkaisinta painamalla moottori käynnistyy, JOS virta-avain on oikeassa asennossa, (hätä)sammutuskatkaisin on oikeassa asennossa ja vaihde vapaalla tai kytkin painettuna. Kaasukahva Kaasukahvalla hallitaan moottorin kierrosnopeutta ja siitä saatavaa voimaa. Kierrosnopeus kasvaa kaasukahvaa avattaessa. Kaasukahva palautuu automaattisesti, jolloin moottori asettuu tyhjäkäynnille. Etujarruun vaikuttava vipu Vipua painamalla etupyörä jarruttaa. 24

26 AJONEUVON RAKENNE Ohjaustangon hallintalaitteet Muut varusteet ja hallintalaitteet Äänentoistolaitteen käyttökytkimet Jos moottoripyörän varustukseen kuuluu äänentoistolaite tai kypäräpuhelinjärjestelmä, sen käyttökytkimet on sijoitettu ohjaustangon vasemmalle puolelle. Katso käyttöohjeet sivu 72 alkaen. Vakionopeussäätimen kytkimet Jos moottoripyörän varustukseen kuuluu vakionopeussäädin, sen käyttökytkimet on sijoitettu ohjaustangon oikealle puolelle. Katso käyttöohjeet s. 40 alkaen. Kaatumistunnistin Jos moottoripyörä kallistuu enemmän kuin 45 astetta, moottorin ohjausjärjestelmään liitetty kaatumistunnistin sammuttaa moottorin. Toiminnon aktivoituminen sytyttää mittaristossa Check Engine varoitusvalon. Moottorin käynnistäminen edellyttää sytytysvirran katkaisemista 20 sekunnin ajaksi kiertämällä virtaavain OFF asentoon. Vaihdepoljin Vaihteistoa käytetään vasemman jalan tuen yhteyteen asennetulla polkimella. Painamalla polkimen kärkeä alaspäin kytkeytyy ykkönen, nostamalla poljinta ylöspäin kytkeytyvät suuremmat vaihteet. Vapaa on 1- ja 2-vaihteiden välissä. Jarrupoljin Takapyörään vaikuttavaa jarrua käytetään oikean jalkatuen yhteyteen liitetyllä polkimella. Polkimen painaminen hidastaa takarenkaan pyörimisnopeutta. 25

27 AJONEUVON RAKENNE Muut varusteet ja hallintalaitteet Vaihde- ja jarrupolkimen säätö Vaihde- ja jarrupolkimia voidaan säätää pituussuunnassa kolmeen asentoon. Vakioasento on keskellä. Säätö tehdään irrottamalla astinlaudan alla oleva palkimen tukirungon kiinnityspultti (6 mm kuusiokolo) ja siirtämällä tukirunkoa halutulle etäisyydelle. Kiinnityspultin kiristysmomentti: 11 Nm HUOMAA: Polkimien etäisyyssäädön jälkeen on polkimien korkeus astinlaudasta aina säädettävä sopivaksi. Polkimien korkeuden säätö tehdään polkimen välitystangon pituutta muuttamalla. Löysää välitystangon säädön lukitusmutterit ja muuta lukitustangon pituutta kiertämällä sitä. Kiristä lopuksi säädön lukitusmutterit, kiristysmomentti on 11 Nm. Sivuseisontatuki Sivuseisontatuki on pyörän vasemmalla puolella. 1. Pidä moottoripyörä pystysuorassa ja käännä sivuseisontatuki täysin auki. 2. Laske moottoripyörän paino rauhallisesti sivuseisontatuen varaan. Jätä vaihde päälle. 3. Nosta moottoripyörä täysin pystysuoraan ennen sivuseisontatuen nostamista yläasentoon. Varmista huolellisesti sivuseisontatuen nouseminen yläasentoon. HUOMAA: Victory-moottoripyörät on varustettu sivuseisontatuen turvajärjestelmällä, joka sammuttaa moottorin tai ei anna sen käynnistyä, jos sivuseisontatuki on ala-asennossa. Mittaristossa on myös sivuseisontatuen merkkivalo. NEUVO: Kovalle säärasitukselle altistuva sivuseisontatuen turvajärjestelmä saattaa aiheuttaa joissain olosuhteissa vikakoodin. Sen numero on ja kohteen numero 31. Vikakoodi voidaan nollata kytkemällä sytytysvirta pois päältä. 26

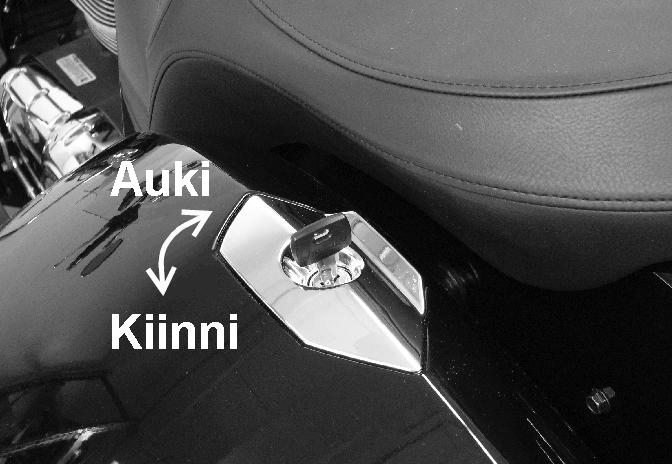

28 AJONEUVON RAKENNE Muut varusteet ja hallintalaitteet Polttoainetankin korkki Polttoainetankin korkin suojaläpän alla on korkin lukko, jota käytetään virtaavaimella. Avaa läppä, aseta virta-avain lukkoon ja paina korkkia kevyesti samalla kun kierrät lukkoa virta-avaimella. Korkin lukitus tapahtuu päinvastaisessa järjestyksessä. HUOMAA: Muista aina sulkea polttoainetankin korkki. Auki jäänyt tankin korkki saattaa osua ääriasentoon käännettyyn ohjaustankoon ja haitata ajamista. Sivulaukkujen lukitus Sivulaukkujen lukitus avataan virta-avaimella, minkä jälkeen laukun kannen voi avata painamalla sen avauspainiketta. Sivulaukut tulee lukita aina ennen ajamaan lähtemistä. HUOMAA: Älä ylitä sivulaukuissa ilmoitettua enimmäiskuormitusta. Työkalusarja Ajoneuvon varustukseen kuuluvalla työkalusarjalla voidaan tehdä päivittäiseen käyttöön liittyviä perushuoltotoimenpiteitä. Työkalusarjaan kuuluvat: 1. 4 mm koloavain 2. 5 mm koloavain 3. 6 mm koloavain 4. Kiintoavain, 4 ja 6 mm kita 5. Kiintoavain, 8 ja 10 mm kita 6. Ruuviavain, ura- ja Ph2-päät 7. Ilmanpainemittari (renkaat ja takajousituksen säätö) 8. Sulakevedin 27

29 MOOTTORIPYÖRÄN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Suorittamalla suosituksen mukainen ajoneuvon tarkastus aina ennen ajoon lähtemistä ehkäistään teknisten vaurioiden syntymistä ja varmistetaan turvallinen ajomatka. Tarkastuksen suorittaminen on erityisen tärkeää ennen pitkää ajoa sekä pitkän säilytyksen jälkeen. VAROITUS! Tarkastusten laiminlyönti saattaa johtaa yllättävään tekniseen vikaan, mikä voi johtaa ajoneuvon hallinnan menettämiseen, vakavaan loukkaantumiseen sekä hengenvaaraan. YLEISTÄ Tutustu huolellisesti omistajan käsikirjaan Lue omistajan käsikirja täydellisesti heti kun olet saanut uuden ajoneuvon ja käytä sitä aina tarvittaessa. Olemme keränneet kaikki oleelliset turvalliseen moottoripyöräilyyn ja tämän ajoneuvon käyttöön liittyvät ohjeet tähän käsikirjaan. Tarkasta hallintalaitteiden toiminta Kaasun, jarrujen ja ohjauksen pitää ehdottomasti toimia täydellisesti. Jos yhdessäkään näistä on jotain vikaa tai puutteita, se voi johtaa ajoneuvon hallinnan menetykseen, mikä lisää onnettomuusriskiä. Jos ajoneuvo joutuu kolariin, kaatuu tai suistuu tieltä, kaikki rakenteet on tarkastettava vaurioiden löytämiseksi. Vaurioituneet rakenteet saattavat pettää yllättävästi, mikä voi johtaa onnettomuuteen ja hengenvaaraan. Teetä tarvittaessa vaurioiden tutkinta valtuutetussa Victory-huollossa. Kohde Tehtävä tarkastus Sivu Polttoaine Tarkasta bensiinin riittävyys sekä polttoaineletkujen vuodot 29 Moottoriöljy Tarkasta moottoriöljyn määrä sekä öljyvuodot 29 Jarrut Tarkasta jarrukahvan ja polkimen napakka tuntuma, jarrunesteen 30 määrä, nestevuodot sekä jarrupalojen kunto Kaasukahva Tarkasta toiminnan herkkyys ja esteetön palautuminen 32 Kytkin Kokeile toimivuus sekä vapaaliikkeen pituus 32 Ohjaus Tarkasta herkkä toimivuus sekä mahdolliset väljyydet 33 Jousitus Tarkasta toiminta sekä öljyvuodot 33 Hallintalaitteiden vaijerit/letkut Tarkasta vaijerien moitteeton kunto sekä mahdollisen nestekytkimen letkun kunto ja nestemäärä Vanteet/renkaat Tarkasta renkaiden kuvion syvyys, ilmanpaineet sekä vanteet 33 Toisiovedon hihna Tarkasta hihnan kireys sekä hampaiden kunto 34 Varoitusvalot Tarkasta varoitus- ja merkkivalojen toiminta (Hätä)sammutin Tarkasta moottorin (hätä)sammutuskytkimen toiminta Ajovalot Tarkasta ajovalojen, vilkkujen sekä jarruvalon toiminta Seisontatuki Tarkasta toiminta sekä pysyminen yläasennossa 34 Kiinnitykset Tarkasta pultti- sekä mutteriliitokset ja sivukansien asennus 34 28

30 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Polttoaine Moottoriöljy Polttoaineen määrän tarkastus 1. Kytke virta päälle ja tarkasta polttoainemittarista polttoaineen riittävyys. 2. Avaa polttoainetankin korkki ja arvioi polttoaineen riittävyys. 3. Tarkasta myös polttoaineletkujen kunto vuotojen ja murtumien havaitsemiseksi. Uusi vaurioituneet osat. HUOMAA: Bensiinin käsittelyssä on aina räjähdys/palovaara. Noudata erityistä varovaisuutta tankatessa. Tankkaa aina hyvin tuuletetussa tilassa tai ulkoilmassa. HUOMAA: Sammuta moottoripyörä aina kun tankkaat. VAROITUS! Älä käytä moottoria sisätiloissa tai muissa huonosti tuuletetuissa tiloissa, pakokaasujen sisältämä häkä saattaa aiheuttaa tajuttomuuden ja kuoleman. NEUVO: NEUVO: Käytä aina puhtaita astioita polttoaineen siirrossa/säilytyksessä. Kausisäilytyksen tai muun pitkän säilytyksen ajaksi suositellaan polttoainetankin tyhjennystä tai lisäämään polttoaineeseen sen säilyvyyttä parantavaa lisäainetta. Moottoriöljyn määrän tarkastus Moottoriöljyn tarkastustikku sekä täyttöaukko ovat moottorin oikealla puolella. NEUVO: Moottorin tulee olla normaalisti käyntilämpöinen moottoriöljyn määrää tarkastettaessa. 1. Kytke vaihde vapaalle, käynnistä moottori ja anna sen käydä lämpimäksi muutaman minuutin ajan. 2. Sammuta moottori ja anna sen jäähtyä 2-3 minuuttia. 3. Aseta moottoripyörä täysin pystysuoraan asentoon. 4. Kierrä korkki/mittatikku auki, puhdista se ja kierrä mittatikku täysin kiinni. 5. Kierrä mittatikku auki ja tarkasta öljypinnan taso. Sen tulee olla mittatikkuun merkityllä alueella. 6. Lisää tarvittaessa öljyä siten, että sen pinta asettuu suositustasolle. Suositeltu moottoriöljy Victory Semi-Synthetic 20W-40 (vastaava JASO MA-luokiteltu) 29

31 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Jarrut Etujarrun tarkastus Vedä jarruvivusta ja vapauta se. Vivun tulee palautua alkuasentoon herkästi, eikä vedon aikana saa tuntua takeltelua. Jarruvivussa tulee olla jämäkkä vaste, se ei saa painua 20 millimetriä enempää vapaaasennostaan ennen vasteen tuntemista. Liian suuri vivun liike saattaa johtua jarrunesteen vähäisyydestä tai jarrujärjestelmään päässeestä ilmasta. Katso kohta Huolto tästä kirjasta sivulta 56 tai toimita ajoneuvo valtuutettuun Victory-huoltopisteeseen. Joustavan pehmeä (sienimäinen) jarrukahvan liike paljastaa jarrujärjestelmässä olevan vian. Tarkasta jarrunesteen määrä ja jarrupalojen kunto. VAROITUS! Jarrujärjestelmän puutteet ja viat voivat johtaa täydelliseen jarrujen häipymiseen, mikä voi johtaa onnettomuuteen sekä hengenvaaraan. Jarruvivun etäisyyden säätö Jarruvivun etäisyyttä ohjaustangosta voi säätää 5 asentoon. 1. Työnnä jarruvipua kauemmas ohjaustangosta. 2. Jos haluat jarruvivun loitommas ohjaustangosta, käännä säätökiekkoa ja valitse pienempi numero. 3. Jos haluat jarruvivun lähemmäs ohjaustankoa, kierrä säätökiekosta suurempi numero. Jarrunesteen määrän tarkastus 1. Tue moottoripyörää siten, että jarrunestesäiliö asettuu vaakatasoon. 2. Tarkasta jarrunestesäiliön kyljessä olevasta tarkastusikkunasta jarrunesteen määrä sekä väri. 3. Jarrunesteen pinnan tulee täyttää tarkastusikkunan lähes kokonaan. Jarrunesteen tulee olla kirkasta. Lisää nestettä tarvittaessa, katso s. 56. HUOMAA: Jarruneste on vaihdettava kahden vuoden välein. Suositeltu jarruneste Korkealaatuinen DOT4-luokiteltu jarruneste 30

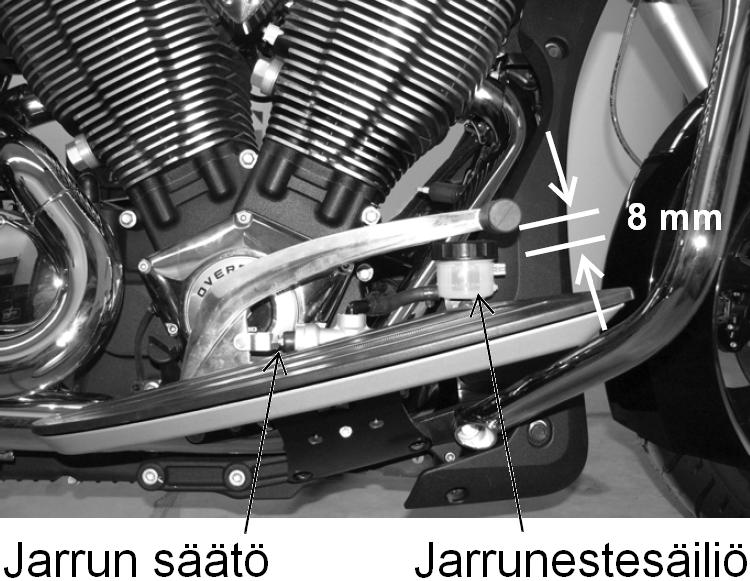

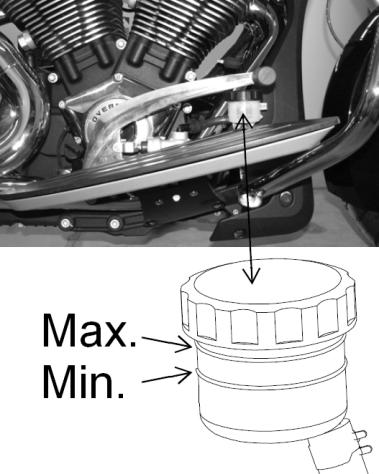

32 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Jarrut Takajarrun tarkastus Paina jarrupoljinta ja vapauta se. Polkimen tulee palautua perusasentoon herkästi. Jarrupolkimessa tulee olla jämäkkä vaste, se ei saa painua kahdeksaa (8) millimetriä enempää vapaa-asennostaan ennen vasteen tuntemista. Liian suuri polkimen liike saattaa johtua sen väärästä säädöstä, jarrunesteen vähäisyydestä tai jarrujärjestelmään päässeestä ilmasta. Joustavan pehmeä (sienimäinen) jarrupolkimen vaste merkitsee jarrujärjestelmä vikaa. Tarkasta jarrunesteen määrä ja jarrupalojen kunto. Jarrunesteen tulee olla kirkasta. Jos jarruneste on tummunut, se pitää vaihtaa. Katso kohta Huolto tästä kirjasta sivulta 57 tai toimita ajoneuvo valtuutettuun Victoryhuoltopisteeseen. Jarrunesteen pinnan tason tulee asettua jarrunestesäiliössä olevien merkkien väliselle alueelle. Lisää jarrunestettä (korkealaatuinen DOT 4) tarvittaessa. VAROITUS! Jarrujärjestelmän puutteet ja viat voivat johtaa täydelliseen jarrujen häipymiseen, mikä voi johtaa onnettomuuteen sekä hengenvaaraan. Jarrupolkimen vapaaliikkeen säätö Jarrupolkimen palauduttua lepoasentoon jarrupiirin pääsylinterin mäntä asettuu pääsylinterin sisällä olevaa rajoitinta vasten. Tällöin jarrupiirissä ei ole painetta ja takarengas pääsee pyörimään vapaasti. Säätö tehdään muuttamalla jarrupolkimen ja pääsylinterin välissä olevan tangon pituutta. 1. Avaa välitystangon säädön lukitusmutteri. 2. Säädä reaktiotangon pituus. 3. Mittaa välys ja kierrä lukitusmutteri kiinni. 4. Pyöritä takapyörää ja varmista ettei jarru laahaa. 31

33 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Jarrut Kaasukahva Jarrunestevuodot Tarkasta kaikkien jarruletkujen kunto sekä liitosten tiiviys. Vaihda rikkoutuneet osat välittömästi. Jarrupalojen kitkapinnan paksuus Tarkasta sekä etu- että takajarrupalojen kitkapinnan riittävyys. Kitkapintaan merkityt kulumisurat eivät saa kulua näkymättömiin. Kitkapinnan tulisi olla vähintään 1 mm. HUOMAA: Victory suosittelee jarrupalojen vaihtotyön teettämistä valtuutetussa Victory-huollossa. Kaasukahva 1. Käännä kaasukahvaa ja päästä se vapaaksi. Kaasukahvan tule palautua perusasentoon välittömästi ja herkästi. 2. Käynnistä moottori ja käännä kaasukahvaa hitaasti. Moottorin kierrokset eivät saa nousta heti, vaan kaasukahvassa tulee olla 2-4 mm vapaaliike. Se säädetään kaasukahvan rungon ja kaasuvaijerien välissä olevilla säätöholkeilla (s. 54). 3. Jos kaasukahvan toiminta takeltelee tai vaijerit ovat rispaantuneet, tutki takeltelun syy sekä vaihda tarvittavat osat. Käänny tarvittaessa valtuutetun huollon puoleen. Kytkin Kytkimen tulee toimia herkästi. Kokeile kytkimen toiminta vetämällä kytkinvipu ohjaustankoa vasten ja vapauttamalla se. Vivun tulee palautua perusasentoon takeltelematta. Vaijerivedolla toteutetussa kytkinvivussa tulee olla 1-1,5 mm välys kytkimen luistamisen estämiseksi. Välys tarkastetaan vetämällä keveästi kytkinvipua. Selkeän vastuksen tuntuessa kytkinvivun rungon ja kytkinvivun välin tulee olla 1-1,5 mm välys. Säädä tarvittaessa, ohjeet sivulla 55. HUOMAA: Välys vaikuttaa myös starttimoottoriin liitettyyn turvapiiriin, joka estää moottorin käynnistämisen vaihde päällä, jos kytkinvipua ei paineta samaan aikaan. 32

34 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Ohjaus Jousitus Vanteet ja renkaat Ohjaus Pidä moottoripyörää täysin pystysuorassa asennossa ja käännä ohjaustankoa ääriasentojen välillä vasemmalta oikealle. Ohjauksessa ei saa tuntua takeltelua. Varmista kaikkien ohjaustangolta lähtevien vaijerien, letkujen ja kaapelien reititys. Ne eivät saa jäädä puristuksiin tai rajoittaa ohjaustangon kääntämistä. Varmista myös moottorin letkujen sekä takajarrun letkujen sekä niiden liitosten tiiviys. Jousitus Tarkasta etuhaarukan nestevuodot sekä mahdolliset muut vauriot. Paina etujarruvipua ja pumppaa etuteleskooppia siten, että voit varmistua jousituksen herkästä toimivuudesta. Paina ja kevennä moottoripyörän takapäätä varmistaaksesi jousituksen herkkä toiminta. Säädä takajousituksen ilmanpaine suosituksen mukaiseksi. Katso ohjeet sivulta 51. HUOMAA: Moottoripyörän maavara sekä kallistusvara pienenee merkittävästi kahden ihmisen tai muuten suuren kuorman vaikutuksesta. Tätä voidaan ehkäistä lisäämällä takajousituksen ilmanpainetta. Katso ohjeet sivulla 51. Vanteet ja renkaat Varmista renkaiden kulutuspinnan riittävä kuviosyvyys (min. 1,6 mm). Tarkasta renkaiden kunto mahdollisten viiltojen, halkeamien tai muiden vaurioiden varalta. Tarkasta vanteiden vauriot. Tarkasta renkaiden ilmanpaineet ja säädä ne kullekin kuormalle sopivaksi. Renkaiden ilmanpaineen tarkastus tulee tehdä kylmille renkaille. Eturengas Takarengas Koko Valmistaja Malli Suosituspaine kuormalla alle 90 kg yli 90 kg 130/ H Dunlop Elite 2,5 bar (36 psi) 2,7 bar (38 psi) 180/ H Dunlop Elite 2,6 bar (38 psi) 2,8 bar (40 psi) 33

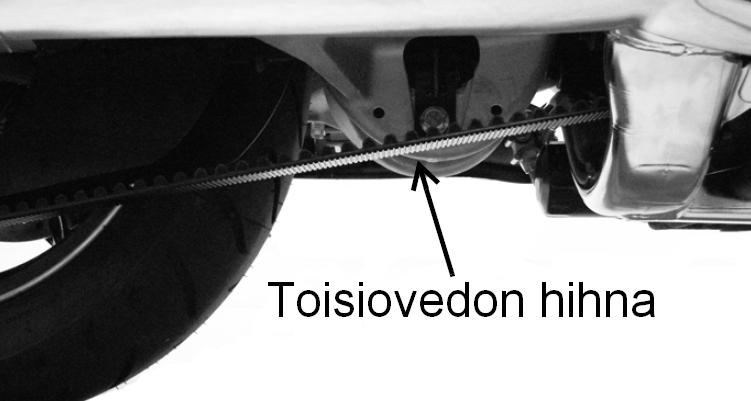

35 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Toisiovedon hihna Toisiovedon hihna Sähkölaitteet Kiinnitykset Sivuseisontatuki Tarkasta toisiovedon hihnan hammastuksen sekä hihnapyörien kunto. Hampaissa ei saa olla selkeitä murtumia tai irronneita paloja. Hihnan sivusta vähäisessä määrin purkautuva tukikudos ei edellytä hihnan välitöntä vaihtoa. Seuraa hihnan kulumista. Hihnapyöriin saattaa muodostua pieniä kulumauria hihnan hampaiden kohdalle. Pieni kuluma ei edellytä hihnapyörien välitöntä vaihtamista. Seuraa kulumisen edistymistä. Tarkasta toisiovedon hihnan kireys. Se tulee olla suositellussa tiukkuudessa. Tarkemmat ohjeet toisiovedon hihnan huollosta löytyvät sivulta Sähkölaitteet Tarkasta ajovalojen, vilkkujen sekä jarruvalon toiminta sekä jarruvipua että jarrupoljinta painamalla. Vaihda tarvittaessa uudet polttimot. Tarkasta mittariston merkki- ja varoitusvalojen toiminta kytkemällä virta-avaimesta virta päälle. Kaikkien merkki- ja varoitusvalojen tulee syttyä ennen moottorin käynnistämistä. Tarkasta (hätä)sammutuskytkimen toiminta. Kiinnitykset Tarkasta silmämääräisesti kaikkien pulttien ja mutterien tiukkuus sekä satulan alla olevien sivukansien pysyminen paikallaan. Jos moottoripyörään on lastattu tavaroita, tarkasta myös niiden kiinnitykset. Sivuseisontatuki Pidä moottoripyörää täysin pystysuorassa asennossa ja nosta sivuseisontatuki. Sen tulee pysyä yläasennossaan tukematta. Tarkasta sivuseisontatuen kiinnitys sekä akselointi. Kiristä kiinnitys ja vaihda kulunut akselipultti tarvittaessa. Tarkasta sivuseisontatuen pään pehmuste. Se ei saa olla repaleinen, eikä kulunut pehmusteen etupuolelle merkittyä kulumarajaa enempää. Vaihda pehmuste tarvittaessa. 34

36 MOOTTORIPYÖRÄN KÄYTTÖ Sisäänajo Tankkaus Sisäänajo Sisäänajo on ajoneuvon käyttöiän kannalta tärkein yksittäinen ajosuoritus. Huolellinen sisäänajo parantaa moottorin suorituskykyä sekä ajoneuvon kaikkien osien luotettavuutta. Victory-moottoripyörien sisäänajomatka on n. 800 km. Aja vaihtelevalla nopeudella, alkuun hyvin rauhallisesti. Lisää vähitellen nopeutta, mutta koko ajan sitä muutellen. Matkamittarin lukema km km Suositeltu ajotapa Vältä käyttämästä enempää kuin 1/3 kaasukahvan liikeradasta kiihdytyksissä. Vältä tasaisella kierrosluvulla pitkään ajamista sekä isolla vaihteella alhaisilla kierroksilla vedättämistä. Vältä voimakkaita kiihdytyksiä, vedätystä pienillä kierroksilla sekä ajamista kaasukahva avattuna enempää kuin puolet kaasukahvan liikeradasta. Aja vaihtelevalla nopeudella mahdollisuuksien mukaan km Vältä kaasukahvan avaamista enempää kuin 3/4 sen liikeradasta. Teetä ensihuolto valtuutetussa Victory-huollossa. Ensihuollossa tarkastetaan kaikkien moottoripyörän laitteistojen toiminta sekä nestepinnat ja 800 km vaihdetaan moottoriöljy sekä öljynsuodatin. NEUVO: Tarkista sisäänajon aikana säännöllisesti (päivittäin) kaikki ajoneuvon nestepinnat, letkut, kiinnitykset ym. tärkeät kohteet. Tankkaus Huolehdi polttoaineen riittävyydestä. Tankatessa moottoripyörän tulee olla pysäköitynä normaalisti sivuseisontatuen varaan. Polttoainetankin saa täyttää polttoainetankin täyttöaukon putken alareunan tasalle. Suositeltu bensiini Lyijytön, min. 91-oktaaninen moottoribensiini (95E10) HUOMAA: Victory-moottoripyörissä ei saa käyttää metanolipohjaista E85-bensiiniä. Sen sijaan bensiiniä, jossa on enintään 10 % etanolia tai enintään 15 % MTBE-lisäainetta, voi käyttää. VAROITUS! Bensiinin käsittelyssä on aina räjähdys/palovaara. Noudata erityistä varovaisuutta tankatessa. Tankkaa aina hyvin tuuletetussa tilassa tai ulkoilmassa. VAROITUS! Älä käytä moottoria suljetussa tilassa, pakokaasujen sisältämä häkä saattaa aiheuttaa tajuttomuuden ja kuoleman. 35

37 MOOTTORIPYÖRÄN KÄYTTÖ Polttoainejärjestelmän ilmaus Moottorin käynnistäminen Kaatumisen turvajärjestelmä Polttoainejärjestelmän ilmaus Jos polttoainetankki tyhjenee kokonaan, polttoainejärjestelmä tulee ilmata ennen moottorin käynnistämistä. 1. Täytä polttoainetankki. 2. Käännä virta-avaimesta virta päälle. 3. Varmista että (hätä)sammutuskytkin on käyntiasennossa. 4. Anna polttoainepumpun käydä kunnes se sammuu, noin kolme (3) sekuntia. 5. Käännä (hätä)sammutuskytkin sammutusasentoon. 6. Odota noin kolme sekuntia ja käännä (hätä)sammutuskytkin käyntiasentoon. 7. Toista tämä 4-5 kertaa ennen starttaamista. Moottorin käynnistäminen 1. Tee suosituksen mukaiset tarkastukset ennen moottoripyörän käynnistämistä. 2. Laita virta-avain virtalukkoon ja kytke virta päälle. 3. Asetu moottoripyörän päälle ja nosta se pystyasentoon. 4. Paina etujarruvipua kevyesti ja nosta sivuseisontatuki yläasentoon. 5. Jos vapaan merkkivalo ei pala, vaihda vapaalle. Moottoripyörän voi käynnistää myös vaihde kytkettynä, jos kytkinvipu on vedettynä ohjaustankoa vasten. HUOMAA: Moottori ei käynnisty, jos vaihde on kytkettynä ja kytkin vapautettuna. 6. Varmista että (hätä)sammutuskytkin on käyntiasennossa. 7. Paina ohjaustangon oikealla puolella olevaa käynnistysmoottorin käyttönappia. Älä koske kaasukahvaan. Vapauta käynnistysmoottorin nappi välittömästi moottorin käynnistyttyä. NEUVO: Jos moottori ei käynnisty noin 10 sekunnin käynnistyksen aikana, lopeta käynnistysyritys noin viideksi (5) sekunniksi ja yritä sen jälkeen uudestaan. 8. Moottorin käynnistyttyä seuraa öljynpaineen varoitusvalon sammumista. Jos varoitusvalo ei sammu muutaman sekunnin kuluessa, sammuta moottori ja tarkasta moottoriöljyn määrä uudestaan. HUOMAA: Vältä nopeita kaasun avauksia välittömästi moottorin käynnistämisen jälkeen. Anna kylmän moottorin lämmetä noin minuutti ennen liikkeelle lähtöä, puoli minuuttia lyhyen ajotauon jälkeen. Rauhallinen lämmityskäyttö varmistaa moottorin kaikkien osien moitteettoman voitelun. Kaatumisen turvajärjestelmä Joissakin malleissa käytetään moottorin sammuttavaa turvajärjestelmää, jos moottoripyörä kallistuu enemmän kuin 45 astetta. Järjestelmä aktivoituessa syttyy CHECK ENGINE varoitusvalo. Järjestelmä nollautuu kääntämällä virta päälle ja odottamalla noin 10 s. ennen moottorin käynnistysyritystä. 36

38 MOOTTORIPYÖRÄN KÄYTTÖ Vaihteisto Vaihteisto Vaihteita käytetään vasemman jalkatuen yhteydessä olevalla polkimella. Polkimen kärkeä alaspäin painamalla kytkeytyy ykkönen, eli pienin vaihde. Suuremmat vaihteet kytketään nostamalla vaihdepolkimen kärkeä. Vapaa on 1- ja 2-vaihteiden välissä. Vaihteiston ollessa vapaalla mittaristossa palaa merkkivalo ja moottoripyörää voi siirtää esteettä. Vaihteiden käyttö ja liikkeelle lähtö 1. Käynnistä moottori ja anna sen lämmetä. 2. Annan moottorin käydä tyhjäkäyntiä ja vedä kytkinkahva vasten ohjaustankoa. 3. Paina vasemmalla jalallasi vaihdepoljinta alaspäin kunnes tunnet liikkeen loppuvan. 4. Päästä kytkin avautumaan rauhallisesti, samaan aikaan hiukan kaasua lisäten. Kytkimen tarttuessa ajoneuvo lähtee liikkumaan eteenpäin. 5. Vauhdin kasvaessa kytke suurempi vaihde. Paina kytkinvipu alas ja nosta vaihdepoljinta ylöspäin, minkä jälkeen voit vapauttaa kytkinvivun rauhallisesti. 6. Vauhdin hidastuessa tulee valita pienempi vaihde painamalla vaihdepoljinta alaspäin. Käytä aina kytkintä ja päästä se rauhallisesti, erityisesti jos ajo-olosuhteet ovat liukkaat. VAROITUS! Vaihteiden kytkeminen ilman kytkimen käyttöä saattaa johtaa moottorin tai voimansiirron osien rikkoutumiseen, mikä voi johtaa johtaa onnettomuuteen ja hengenvaaraan. Kytkimen vapauttaminen nopeasti pienemmän vaihteen kytkemisen yhteydessä saattaa aiheuttaa niin voimakkaan moottorijarrutuksen, että takarenkaan pito katoaa. Se voi johtaa johtaa onnettomuuteen ja hengenvaaraan. Suositellut vaihtonopeudet Kiihdytys Hidastaminen Vaihteensiirto Nopeus Vaihteensiirto Nopeus 1 > 2 30 km/h 6 (O/D) >5 80 km/h 2 > 3 50 km/h 5 > 4 55 km/h 3 > 4 65 km/h 4 > 3 40 km/h 4 > 5 80 km/h 3 > 2 25 km/h 5 > 6 (O/D) 100 km/h 2 > 1 15 km/h 37

39 MOOTTORIPYÖRÄN KÄYTTÖ Kiihdyttäminen ja hidastaminen Moottorin sammuttaminen Kiihdyttäminen Moottorin kierrosnopeus nousee kaasukahvaa kiertämällä, mikä aiheuttaa nopeuden kasvamisen. Mitä nopeammin kaasukahvaa kiertää, sitä voimakkaammin moottoripyörä kiihtyy. Tasaisen ja mukavan kiihtyvyyden varmistamiseksi kierrä kaasukahvaa rauhallisin liikkein. VAROITUS! Hyvin nopeat ja rajut kiihdytykset saattavat aiheuttaa akillisen ajajan tai matkustajan kehon horjahduksen taaksepäin. Se voi johtaa ajoneuvon hallinnan menetykseen ja onnettomuuteen. Voimakas kiihdytys liukkaalla alustalla (kostea, irtonainen aines asvaltin pinnalla) saattaa aihautta takarenkaan yllättävän luiston, mikä voi johtaa ajoneuvon hallinnan menetykseen ja onnettomuuteen. Hidastaminen Moottoripyörän vauhdin hidastaminen tulisi suorittaa jarruja käyttämällä. Kierrä kaasukahva kiinni jarrutuksen yhteydessä ja paina kytkinvipu tarvittaessa vasten ohjaustankoa, jotta moottorin veto vapautuisi. Jarruvipua ja poljinta tulisi käyttää asteittaisesti tiukemmin puristaen/painaen, ei koskaan äkkinäisin, voimakkain liikkein. Renkaan pyörimisnopeuden hidastaminen jarrulla heikentää sen sivuttaispitoa. Pyri välttämään jarrutuksia, jos moottoripyörä on kallistettuna. Nopeuden hidastuessa kytke pienempi vaihde. VAROITUS! Hyvin voimakas jarrutus saattaa aiheuttaa renkaan lukkiutumisen, mikä johtaa lähes poikkeuksetta renkaan sivuttaispidon katoamiseen. Se voi johtaa ajoneuvon hallinnan menetykseen ja onnettomuuteen. Moottorin sammuttaminen Pysäytä moottoripyörä ja kytke vaihde vapaalle ennen kuin sammutat sen moottorin. Moottorin voi sammuttaa joko (hätä)sammutuskytkintä painamalla tai virta-avainta kiertämällä. NEUVO: Moottorin sammuttamisen jälkeen saattaa erottaa moottorin hallintajärjestelmän toimintaan liittyviä ääniä. 38

40 MOOTTORIPYÖRÄN KÄYTTÖ Pysäköinti Pysäköinti Pyri pysäköimään moottoripyörä mahdollisimman kantavalle maaperälle. 1. Pysäytä moottoripyörä ja kytke vaihde vapaalle. 2. Pidä moottoripyörä pystysuorassa ja käännä pyörän vasemmalla puolella oleva sivuseisontatuki täysin auki. 3. Käännä ohjaustanko vasemmalla ja laske moottoripyörän paino rauhallisesti sivuseisontatuen varaan. Kytke vaihde päälle. 4. Poista virta-avain ja kytke tarvittaessa ohjauslukko. 5. Nosta moottoripyörä täysin pystysuoraan ennen sivuseisontatuen nostamista yläasentoon. Varmista huolellisesti sivuseisontatuen nouseminen yläasentoon. VAROITUS! Nosta seisontatuki yläasentoon ennen liikkeelle lähtöä. Alas jätetty seisontotuki saattaa osua voimakkaasti tien pintaan ja aiheuttaa hallinnan menetyksen. Pysäköinti mäessä Jos joudut pysäköimään mäkeen, käännä moottoripyörä aina keula ylämäkeen päin. Vaihteen kytkemällä varmistat moottoripyörän pysymisen paikallaan. Pysäköinti pehmeällä alustalla Pehmeällä alustalla pysäköitäessä on sivuseisontatuen alle etsittävä jokin esine, kivi, vaneripala tai vastaava, joka lisää sivuseisontatuen tallaosan pinta-alaa ja siten sen kantavuutta. HUOMAA: Voimakas auringonpaiste saattaa pehmentää asvalttia niin paljon, että se pettää sivuseisontatuen alla. HUOMAA: Ajossa kuumentuneet moottori ja pakoputkisto saattavat aiheuttaa palovammoja sekä tulipaloriskin. Ota tämä huomioon ajoneuvoa pysäköidessäsi. 39

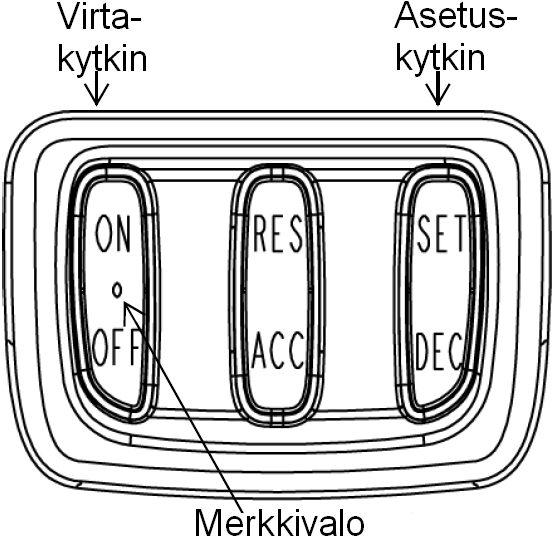

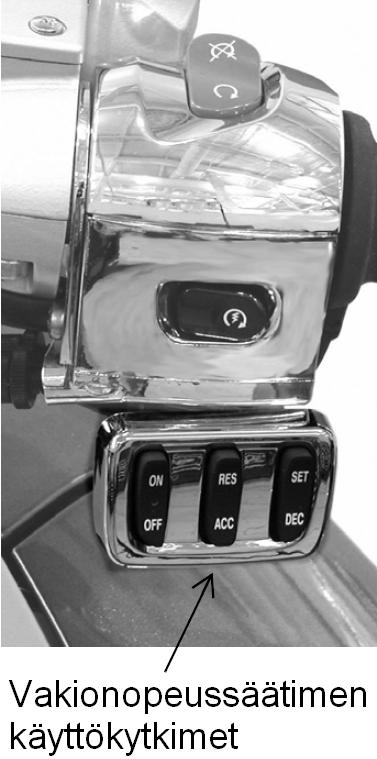

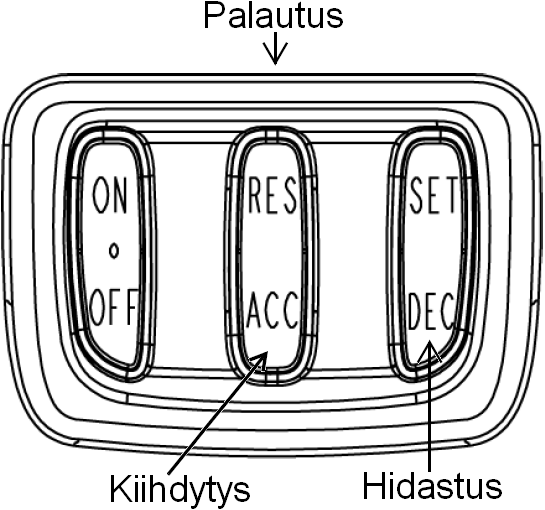

41 MOOTTORIPYÖRÄN KÄYTTÖ Vakionopeussäädin Vakionopeussäätimen käyttö Jos moottoripyörä on varustettu vakionopeussäätimella, sen käyttökytkimet ovat ohjaustangon oikealla puolella. Tutustu huolellisesti seuraaviin vakionopeussäätimen käyttöohjeisiin. Huomioi seuraavat seikat vakionopeussäätimen toiminnasta: o Vakionopeussäädintä voi käyttää kaikilla vaihteilla. o Vakionopeussäätimen käyttö edellyttää vähintään 40 km/h nopeutta. o Ajonopeus saattaa vaihdella hiukan mäkisellä tiellä. o Vakionopeussäädin ei kytkeydy, jos asetettu nopeus ei ole käytetyn vaihteen luontevalla käyttöalueella. Esimerkiksi ylivaihteella (6.) ei voi ajaa 40 km/h nopeutta. o Jos jarruvalot eivät toimi normaalisti, vakionopeussäädintä ei voi käyttää. Nopeuden asettaminen VAROITUS! Vakionopeussäätimen varomaton tai virheellinen käyttö voi johtaa ajovirheeseen, onnettomuuteen tai hengenvaaraan. Noudata aina kaikkia vakionopeussäätimen käytöstä annettuja ohjeita. Älä koskaan käytä vakionopeussäädintä liukkaalla, märällä tai ruuhkaisella tiellä. 1. Kytke vakionopeudensäädin toimintaan painamalla ON-painiketta. Noin kolmen sekunnin kuluttua syttyy vakionopeupensäätimen ON/OFF-kytkimen keskelle punainen merkkivalo virran kytkeytymisen merkiksi. 2. Kiihdytä moottoripyörä haluttuun nopeuteen ja paina oikeassa laidassa olevan asetuskytkimen SET-painiketta. Mittaristossa syttyy vakionopeussäätimen merkkivalo ja nopeus asettuu halutuksi. HUOMAA: Vakionopeussäädin kytkeytyy pois päältä, jos ajoneuvon kytkinvipua tai jarruja käytetään tai kaasu kierretään kiinni. HUOMAA: Jos vakionopeussäädin kytketään sen virtakytkimestä pois päältä, tallennetut nopeusasetukset pistetaan säätimeen muistista. 40

42 MOOTTORIPYÖRÄN KÄYTTÖ Vakionopeussäädin Asetetun nopeuden palauttaminen Ajoneuvon nopeus voidaan palauttaa takaisin säädetyksi painamalla keskimmäisen kytkimen yläosaa (RES). HUOMAA: Säädetty nopeus voidaan palauttaa RES-nappia painamalla aikaisintaan kolmen (3) sekunnin kuluttua kytkimen, jarrun tai kaasun käytön aiheuttamasta vakionopeudensäätimen päältä kytkeytymisestä. Jos RES-nappia painetaan aiemmin, nopeus ei välttämättä asetu halutuksi. NEUVO: Virtakytkinen (ON/OFF) käyttö nollaa vakionopeussäätimen muistin. Kiihdyttäminen vakionopeussäätimellä Vakionopeussäätimen keskimmäisen käyttökytkimen alaosan (ACC) painallus lisää ajoneuvon nopeutta 1-2 km/h. ACC-kytkimen jatkuva painaminen kiihdyttää ajoneuvon nopeuden halutuksi. Uusi nopeus asettuu säätimen muistiin heti kun kytkin vapautetaan. NEUVO: Jos ajoneuvoa kiihdytetään kaasun avulla vakionopeussäätimen ollessa kytkettynä, ajoneuvon nopeus palautuun ennen kiihdytystä asetetuksi. Hidastaminen vakionopeussäätimellä Ajoneuvon nopeutta voidaan hidastaa joko painemella vakionopeussäätimen oikeanpuoleisen käyttökytkimen alaosaa (DEC). Yksittäinen painallus hidastaa nopeutta 1-2 km/h. Jatkuva painaminen asettaa uuden vakionopeuden, kun DEC-kytkin vapautetaan. HUOMAA: Vakionopeussäädin lopettaa toiminnan, jos asetettu nopeus on alle 40 km/h. Vakionopeussätimen väliaikainen pois kytkeminen Vakionopeussäädin kytkeytyy pois päältä, jos: o Käytetään jarruja o Kaasu kierretään kiinni o Kytkintä käytetään 41

43 MOOTTORIPYÖRÄN KÄYTTÖ Peruutusvaihteen käyttö Peruutusvaihteen käyttö (lisävaruste) Victory-moottoripyörien matkailumallisto voidaan varustaa peruutusvaihteella. Sen käyttö edellyttää suurta huolellisuutta. Varmista aina ennen peruutusvaihteen käyttöä seuraavat asiat: - moottoripyörän tulee täysin pysähdyksissä - tarkasta moottoripyörän takaa kaikki mahdolliset esteet, joihin voi peruutettaessa törmätä - nosta sivuseisontatuki yläasentoon - istu moottoripyörän päällä jalat tukevasti maata vasten ja molemmat kädet ohjaustangolla. ÄLÄ KOSKAAN käytä peruutusvaihdetta, jos: - et yletä molemmilla jaloilla maahan tai ajoasentosi on muuten huono - jos ympäristössä on paljon ihmisiä tai paikka on muuten hyvin ahdas - matkustaja on kyydissä - maaperä on erityisen liukas - moottoripyörä rullaa itsestään eteen- tai taaksepäin - jos maaperä on kalteva 1. Pysäytä moottoripyörä ja pyydä mahdollista matkustajaa nousemaan paikaltaan. 2. Tue moottoripyörä täysin pystysuoraan asentoon sitä molemmin jaloin tukien. 3. Kytke vaihde vapaalle. 4. Jos moottori ei ole käynnissä, käynnistä se ja anna kaydä tyhjäkäynnilla. 5. Kytke peruutusvaihde sen käyttövivusta ja tarkasta mittariston vaihdenäytöstä, että peruutusvaihde (R) on kytkeytynyt. 6. Tarkasta aikomasi peruutusreitti. 7. Paina starttimoottorin käyttönappulaa samalla kun tuet moottoripyörää molemmilla jaloilla sen liikkuessa. 8. Kun peruutus on tehty, vapauta starttimoottorin käyttönappula. 9. Kun ajoneuvo ontäysin pysähtynyt, kytke peruutusvaihde pois käytöstä. Tarkasta että mittariston vaihdenäyttöön muuttuu N-kirjain vapaan merkiksi. HUOMAA: Peruutusvaihdetta ei saa kytkeä ajoneuvon liikkuessa. HUOMAA: Moottori sammuu, jos kytket ykkösvaihteen ennen kuin olet kytkenyt peruutusvaihteen pois käytöstä. 42

44 MOOTTORIPYÖRÄN HUOLTO Määräaikaishuollot Suositellun huoltovälin noudattaminen varmistaa ajoneuvon moitteettoman toiminnan sekä teknisen turvallisuuden. Moottoripyörän huolto tulee teettää/tehdä suositellun huolto-ohjelman mukaisesti, takuuaikana valtuutetussa Victory-huollossa. Myös muut huollot on teetettävä valtuutetuissa huoltopisteissä, jos omistajalla ei ole riittävää ammattitaitoa sekä tarvittavia työkaluja. Ensihuolto (sisäänajohuolto) tulee teettää noin 800 km ajon jälkeen. Seuraavat huollot suoritetaan 8000 kilometrin välein, vuoroin tarkastushuoltona ja isona huoltona. HUOMAA: Määräaikaishuoltojen laiminlyönti mitätöi takuun voimassaolon. Huoltojen laiminlyönti on myös turvallisuusriski. NEUVO: Käytä aina alkuperäisiä Victory -varaosia ja huoltotuotteita. Muiden kuin alkuperäisosien käyttö voi aiheuttaa turvallisuusriskin. Huoltotaulukossa käytettävien kirjainsymbolien tulkinta: T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto Määräaikaishuolto-ohjelma KOHDE Toimenpide HUOLTOVÄLI (x 1000 km) 0, Moottoriöljy+suodatin Vaihda V V V V V V V V V V V Ilmansuodatin Tarkasta/vaihda T T V T V T V T V T V Toisiovetohihna Tarkasta/vaihda T T T T T T V T T T T Takapyörän linjaus Tarkasta T T T T T T T T T T T Takajousitus Tarkasta T T T T T T T T T T T Etujousitus Tarkasta (1) T T T T T T T/V T T T T Renkaat ja vanteet Tarkasta/vaihda T T T T T T T T T T T Polttoainejärjestelmä Tarkasta (2) T T T T T T T T T T V Kytkin Tarkasta, voitele (2) T T T T T/R T T T T/R T T Etujarru Tarkasta, vaihda Takajarru nesteet ja palat (1,3) T T T T T T T T T T T Vaihdepoljin Tarkasta/voitele T T T T T/R T T/R T T/R T T Virta- ja muut lukot Tarkasta/voitele R R R R R R R R R R R Sytytystulpat Tarkasta/vaihda (4) T T T T T T V T T T T Pakoputkisto Tarkasta T T T T T T T T T T T Akku Tarkasta/huolla T T T T T T T T T T T Ajo-/varoitusvalot Tarkasta/suuntaa T T T T T T T T T T T Sivuseisontatuki Tarkasta/voitele T T T T T/R T T T T/R T T Ohjainlaakerit Tarkasta/voitele T T T T T T T/R T T T T Huohotinjärjestelmä Tarkasta T T T T T T T T T T T Kytkin ja kaasuvaijeri Tarkasta/voitele T T R T R T R T R T R Selityksiä 1. Vaihda etuhaarukan öljyt, kytkin- ja jarrunesteet kahden (2) vuoden välein 2. Vaihda polttoaineen suodatin km välein 3. Vaihda jarrupalat aina kun ne ovat kuluneet loppuun 4. Vaihda sytytystulpat kilometrin välein 43

45 MOOTTORIPYÖRÄN HUOLTO Moottorin öljynvaihto Moottoriöljyn ja suodattimen vaihto Öljynvaihto tehdään käyntilämpöiselle moottorille. Varo öljynvaihdon aikana kuumaa pakoputkistoa sekä suoraa öljykosketusta. 1. Käynnistä moottori ja anna sen käydä muutaman minuutin ajan. Sammuta moottori. 2. Varmista moottoripyörän pystyssä pysyminen seisontatuen varassa. 3. Puhdista tyhjennystulpan alue moottorin alapuolelta. 4. Laita öljyn keräilyastia moottorin alapuolelle. 5. Kierrä tyhjennystulppa (6 mm kuusiokoloavain) auki. Valuta öljy keräilyastiaan. 6. Puhdista tyhjennystulpan tiivistepinta, aseta uusi tiiviste ja kierrä tyhjennystulppa kiinni. Tulpan kiristysmomentti on 20 Nm. 7. Laita öljyn keräilyastia suodattimen alapuolelle. Kierrä suodatin auki suodatinavainta käyttäen. 8. Puhdista moottorin lohkon tiivistepinta. 9. Voitele uuden öljynsuodattimen tiivistepinta moottoriöljyllä. Tarkasta tiivisteen moitteeton kunto. 10. Kierrä öljynsuodatin kiinni käsin. Kun öljynsuodattimen tiiviste osuu moottorin vastinpintaan, tee loppukiristys kiertämällä suodatinta vielä 3/4 kierrosta. 11. Poista öljyn mittatikku ja valuta moottoriin 4 4,25 litraa moottoriöljyä. Älä täytä liian täyteen. Laita mittatikku paikoilleen. 12. Käynnistä moottori ja anna sen käydä tyhjäkäynnillä pari minuuttia. 13. Sammuta moottori. 14. Tarkasta mahdolliset öljyvuodot öljynsuodattimen ja öljyn tyhjennystulpan alueelta. 15. Tarkasta mittatikun avulla moottorin öljypinnan taso. Lisää tarvittaessa moottoriöljyä siten, että öljypinnan taso on mittatikun ylämerkin tasolla(kun mittatikku ollut täysin kiinni moottorissa). 16. Käytetty moottoriöljy ja öljynsuodatin ovat ongelmajätteitä. Huolehdi niiden asianmukaisesta hävittämisestä. Suositeltu moottoriöljy Victory Semi-Synthetic 20W-40 (vastaava JASO MA-luokiteltu) 44

46 MOOTTORIPYÖRÄN HUOLTO Ilmansuodatin Ilmansuodattimen tarkastus ja vaihto Ilmansuodatin tulee vaihtaa huolto-ohjelman mukaisesti kilometrin välein tai aina kun sen kunto vaatii sitä. Hyvin tukkoinen tai rikkoutunut ilmansuodatin saattaa aiheuttaa moottorivaurion. 1. Poista polttoainetankki, ohjeet tällä ja seuraavalla sivulla. 2. Löysennä ilmansuodatinta tukevan asetelman kolme ruuvia. 3. Löysää ilmansuodattimen kiinnitysruuveja kunnes ilmansuodattimen saa poistettua paikoiltaan. 4. Poista suodatin paikoiltaan. 5. Puhdista suodattimen asetelma ja muu suodattimen ympäristö liasta ja pölystä. 6. Asenna suodatin päinvastaisessa työjärjestyksessä. Varo kiristämästä ruuveja liikaa, kiristysmomentti on 4 Nm. HUOMAA: Vaihda ilmansuodatin suositeltua vaihtoväliä useammin, jos moottoripyörää käytetään erityisen kosteissa tai pölyisissä olosuhteissa. Polttoainetankin irrottaminen Polttoainetankin irrottamisen yhteydessä saattaa päästä pieni määrä polttoainetta valumaan. Varaudu vuotoon keräysastialla sekä imukykyisellä materiaalilla. 1. Poista ajajan istuin sekä molemmat sen alla olevat suojakannet. 2. Poista polttoaineen suihkutusjärjestelmän suojakansi vetämällä sitä suoraan ulospäin. 3. Aseta puhdas, imukykyinen kangaspala/vastaava polttoaineletkun pikaliittimen alle tai ympärille. 4. Irrota polttoaineletkun pikaliitin painamalla yhtä aikaa sen lukitusnappeja ja irrota letku varovasti. 5. Irrota polttoainetankin takaosassa olevat ilma- ja ylivuotoletkut sekä polttoainetankin maadoitusjohdin. 6. Kierrä auki polttoainetankin kiinnityspultit. Kerää kaikki kiinnityksessä käytetyt aluslevyt sekä värinänvaimennusholkit huolellisesti talteen. 7. Varmista ohjaustangon täysin suora asento. 8. Nosta polttoainetankin takapäätä ja irrota polttoainepumpun sähköliittimet. HUOMAA: Polttoainetankkia ei saa päästää lepäämään noston aikana. Tankin paino saattaa vaurioittaa polttoainepumppua ja sen kiinnitystä. 45

47 MOOTTORIPYÖRÄN HUOLTO Polttoainetankin kiinnitys Toisiovedon hihna Polttoainetankin kiinnitys 9. Nosta tankin takapäätä niin korkealle kuin sen etuosan kiinnitys antaa mahdollisuuden. Tällä vältetään mm. sähköjohtojen vaurioitumista. 10. Vedä tankkia varovasti taaksepäin. Kun tankki irtoaa sen etuosan tukipisteestä, nosta se pois rungon päältä paikkaan, jossa se ei voi vahingoittua. 11. Asenna polttoainetankki paikoilleen päinvastaisessa järjestyksessä. Varmista polttoaineletkun reititys. HUOMAA: Polttoainepumpun 90 asteen asennustuki voi vaurioitua, jos se ei ole tarkasti oikein paikoillaan. Asennuksen aikana tuen pitää osoittaa suoraan taaksepäin. Jos polttoainetankki ei asetu itsestään paikoilleen vaan jää hiukan kantamaan, älä käytä voimaa sen painamiseksi paikoilleen, vaan tarkasta osien sovitus. 12. Asenna tankin takapään kiinnitysholkit ja pultit paikoilleen. Kiristystiukkuus on 24,5 Nm. 13. Ilmaa polttoainejärjestelmä (s. 36) ja käynnistä moottori. 14. tarkasta mahdolliset vuodot. 15. Asenna istuin sekä polttoaineen suihkutusjärjestelmän suojakansi paikoilleen. Toisiovedon hihna Moottori voima välitetään takapyörälle hammashihnan välityksellä. Hihna on käytännössä huoltovapaa, mutta se voi vaurioitua tai kulua. Hammashihna tulee vaihtaa suositellun huolto-ohjelman mukaisesti sekä aina, kun se vaurioituu merkittävästi. HUOMAA: Victory suosittaa toisiovedon hihnan vaihdon teettämistä valtuutetussa Victory-huollossa. HUOMAA: Älä tee hihnan kireyden tarkastusta, jos moottoripyörällä on ajettu sateessa tai se on pesty edeltävän 24 tunnin aikana. Hihnan tulee myös jäähtyä ennen tarkastuksen suorittamista. HUOMAA: Jos hihna vaurioituu ulkopuolisesta syystä kesken suositellun huoltovälin ja se on uusittava, Victory suosittelee myös molempien hihnapyörien uusimista, jos edellisestä hihnapyörien vaihdosta on yli 8000 km. HUOMAA: Toisiovedon hihna on vaihdettava suositellun huolto-ohjelman mukaisesti, vaikka se näyttäisi silmämääräisesti tarkasteltuna hyväkuntoiselta. HUOMAA: Vaihdetun toisiovedon hihnan kireys tulee säätää noin 800 km:n ajon jälkeen. 46

48 MOOTTORIPYÖRÄN HUOLTO Toisiovedon hihna Hihnan kireyden mittaaminen Hammashihnan kireys tulee tarkastaa säännöllisesti. Sitä varten voi hankkia hihnan kireyden mittaamiseen sopivan mittalaitteen, varaosanumero PV Varmista ennen hihnan kireyden mittaamista ettei hihna ole kuumentunut eikä kastunut edeltävän vuorokauden aikana. 1. Nosta takarengas ilmaan. Käytä joko asianmukaista nostolaitetta tai tue pyörän runkoa riittävästi esimerkiksi puisilla tuilla. Varmista moottoripyörän pysyminen pystyssä sekä noston että mittaustoimenpiteen aikana. 2. Kytke vaihteisto vapaalle ja kierrä takarengasta siten, että venttiili asettuu kohtisuoraan alas. 3. Aseta mittalaitteen männän varren pieni O-rengas 4,5 kilon kohdalle (10 lbs). 4. Aseta mitta tai viivoitin mittalaitteen viereen siten, että pystyt lukemaan mitta-asteikon. 5. Aseta kireysmittalaitteen vastinpinta tarkasti vetohihnaa vasten etu- ja takahihnapyörien puoliväliin. Tarkasta mitassa/viivoittimessa oleva lukema. 6. Nosta kireysmittalaitteen mäntää kunnes O- rengas koskettaa mittalaitteen runko-osaa. Tarkasta mitan/viivoittimen lukema. 7. Laske kahden lukeman erotus. Se tulee olla: 32 mm (mittauksen virhemarginaali +/- 0,5 mm) 8. Säädä hihnan kireys tarvittaessa. HUOMAA: Hihnan kireyden mittaus tulee tehdä sen kireimmässä kohtaa. Varmista se suorittamalla mittaus neljästä kohdasta pyörittämällä takarengasta 90 astetta. 47

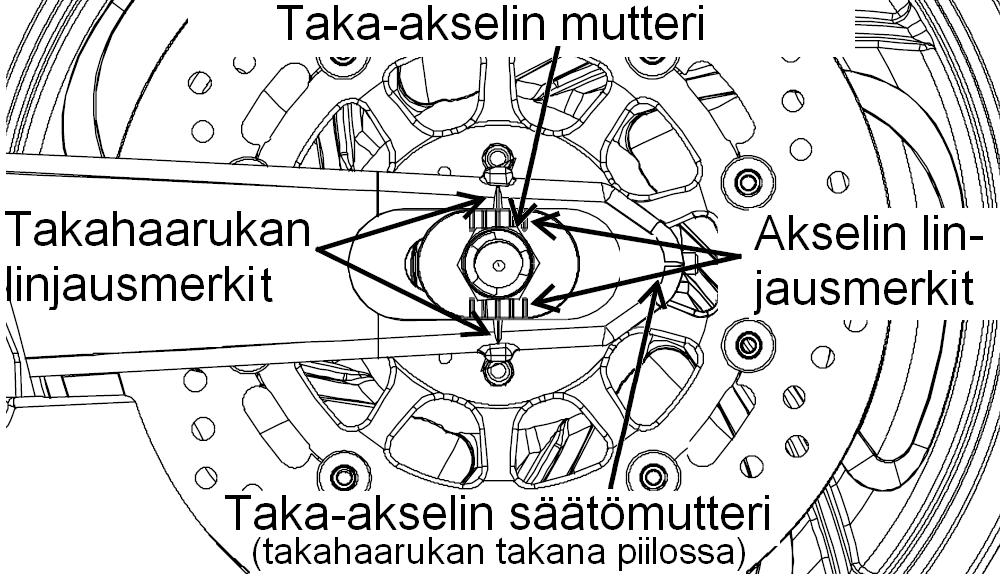

49 MOOTTORIPYÖRÄN HUOLTO Toisiovedon hihna Toisiovedon hihnan kireyden mittaaminen Sonic-mittalaitteella Jänne (Span): 708,6 mm Leveys: 28 mm Hihnan massavakio (Belt mass contant): 8,4 Suositeltu kireys 20 Hz +/- 1 Hz Toisiovedon hihnan kireyden säätö 1. Varmista moottoripyörän pystyssä pysyminen. 2. Tarkasta takapyörän akselin linjaus. Käytä apuna takahaarukan ja akselin säätökappaleen merkintöjä. 3. Poista mahdollinen takapyörän akselin mutterin suojus ja löysää akselin mutteria noin 1,5 kierrosta. 4. Hihnaa kiristetään kiertämällä säätömutteria (13 mm) myötäpä-vään, löysätään kiertämällä vastapäivään. Kierrä säätöä molemmin puolin yhtä paljon. 5. Varmista takapyörän akselin linjauksen suoruus. Käytä apuna takahaarukan ja akselin säätökappaleen merkintöjä. 6. Kierrä takapyörän akselin mutteri kiinni momenttiin 88 Nm. 7. Pyöritä takarengasta ja varmista sen takeltelematon liike. 8. Tarkasta vetohihnan kireys edellisen sivun ohjeiden mukaisesti. 9. Pumppaa jarrupoljinta, jotta jarrupalat asettuisivat lähelle jarrulevyä. HUOMAA: Hihnan kireyden säätöä ei saa tehdä, jos hihna on märkä. VAROITUS! Vinossa oleva taka-akseli kiihdyttää toisiovedon hihnan kulumista. Sen yllättävä katkeaminen saattaa johtaa moottoripyörän hallinnan menettämiseen ja onnettomuuteen. Toisiovedon hihnan puhdistus Hihnan käyttöikä pitenee, jos sitä puhdistaa säännöllisesti. Victory suosittelee hihnan puhdistusta jokaisen renkaan vaihdon yhteydessä. Jos moottoripyörää käytetään toistuvasti erittäin märissä tai pölyisissä olosuhteissa, puhdistusta suositellaan tehtäväksi useammin. 1. Tee pesuaineseos vedestä ja miedosta saippuasta. 2. Puhdista pehmeällä nylon-harjalla ja pesuaineseoksella hihna sekä hihnapyörät, erityisesti hihnapyörien uran reuna-alueet, joihin lika tiiviistyy. 3. Huuhtele hihna runsaalla vedellä ja anna sen kuivua täydellisesti. 48

50 MOOTTORIPYÖRÄN HUOLTO Jousitus Ohjauksen laakerit Etujousituksen (teleskooppihaarukan) tarkastus Etujousituksessa käytettävän teleskooppihaarukan moitteettoman toimivuuden varmistaminen edellyttää säännöllistä puhdistusta sekä huolto-ohjelman mukaista iskunvaimennusöljyjen vaihtamista 2 vuoden tai km välein. Cross-malleissa on ns. käännetty teleskooppihaarukka. 1. Pysäköi moottoripyörä. 2. Tarkasta silmämääräisesti mahdolliset etuhaarukan tiivisteiden vuodot. Öljyvuotoa ei saa esiintyä, vuotavat tiivisteet on uusittava välittömästi. 3. Tarkasta liukuputkien pinnoitus. Puhdista liukuputket kaikesta ylimääräisestä liasta, hyönteisten jäämistä jne. Varo liukuputkien naarmuttamista. 4. Nouse moottoripyörän päälle, paina etujarruvipua ja pumppaa etujousitusta. Liikkeen tulee olla pehmeä ja takeltelematon, eikä kolahduksen kaltaista ääntä saa kuulua. HUOMAA: Etuhaarukan huolto vaatii erikoistyökaluja. Victory suosittaa kaikkien etuhaarukan huolto- ja korjaustoimenpiteiden teettämistä valtuutetussa huollossa. Ohjauksen ja etupyörän laakerien tarkastus 1. Nosta moottoripyörän etuosaa siten, että eturengas irtoaa maasta. Tue moottoripyörä tähän asentoon, varmista pyörän pysyminen pystyssä työskentelyn aikana. 2. Käännä ohjaustankoa ääriasentojen välillä. Liikkeen aikana ei saa tuntua takeltelua. Varmista ohjaustangolta lähtevien vaijerien, johtojen ja letkujen esteetön reititys. 3. Käännä ohjaustanko suoraan. Ota etuhaarukan alapäästä, etupyörän akselin kohdalta tukeva ote ja yritä heiluttaa etuhaarukkaa pituussuunnassa. Välystä ei saa tuntua. Jos havaitset välyksen, emäputken laakerit on huollettava ja säädettävä. 4. Käännä etupyörä toiseen ääriasentoon. Ota etuvanteesta tukeva ote ja yritä vääntää sitä sivusuunnassa. Välystä ei saa ilmetä. Välys edellyttää etupyörän laakerien uusimista. 5. Pyöritä eturengasta hitaasti. Jos liike takeltelee, tarkasta etupyörän laakerit, akseli sekä jarrupalojen ja jarrusatuloiden mäntien kunto syyn löytämiseksi. Huolla tai huollata kohteet välittömästi. 49

51 MOOTTORIPYÖRÄN HUOLTO Jousitus Takajousituksen ja takapyörän laakerien tarkastus 1. Istu ajajan paikalla ja pompauta takajousitusta muutaman kerran. Jousituksen tulee toimia herkästi ja takeltelematta. 2. Nosta takarengas ilmaan. Käytä joko asianmukaista nostolaitetta tai tue pyörän runko esimerkiksi puisilla tuilla. Varmista moottoripyörän pysyminen pystyssä noston ja tarkastustoimenpiteiden aikana. 3. Ota takahaarukan päästä, takapyörän akselin kohdalta tukeva ote ja yritä heiluttaa sitä pystysuunnassa. Tuntuva välys ilmaisee iskunvaimentimen laakerointiholkin kuluneen. Holkki suositellaan vaihdatettavaksi seuraavassa huollossa. 4. Ota takapyörän vanteesta tukeva ote ja yritä vääntää sitä sivusuunnassa. Välystä ei saa tuntua. Välys edellyttää takapyörän laakerien uusimista. 5. Kytke vaihteisto vapaalle ja pyöritä takarengasta hitaasti. Jos tunnet nykäisyjä tai muuta vastusta, tarkasta pyörän laakerit, akseli sekä jarrupalojen ja jarrusatuloiden mäntien kunto syyn löytämiseksi. Huolla tai huollata kohteet välittömästi. HUOMAA: Victory suosittaa kaikkien takajousituksen huolto- ja korjaustoimenpiteiden teetättämistä valtuutetussa huollossa. Takajousituksen kantavuuden (korkeuden) säätö Moottoripyörän maavara ja kallistusvara pienenenevät merkittävästi, jos moottoripyörällä kuljetetaan jotakuta tai poikkeuksellisen painavaa kuormaa. Tätä voidaan ehkäistä lisäämällä takajousituksen iskunvaimentimen ilmajousen painetta. Ilmajousen säätötaulukko löytyy oikean sivulaukun kanteen liimatusta tarrasta. Metrisillä yksiköillä tehty vastaava taulukko on seuraavalla sivulla. HUOMAA: Takajousen ilmanpaineen säätö tulee tehdä kuormaamattomalle moottoripyörälle. Käytä säätötyössä Victoryn kehittämää ilmapumpun ja painemittarin yhdistelmää (PN ). HUOMAA: Huoltamoilta ja muista paineilmakompressoreista saatava paineilma nostaa takajousen painetta erittäin nopeasti. ÄLÄ KOSKAAN käytä takajousituksessa suurempaa kuin 5 barin (72 psi) painetta. NEUVO: Paineilmaa karkaa aina jonkin verran sen tarkastuksen yhteydessä, n. 0,25 bar (4 psi). Irrota paineilmamittari nopeasti venttiilistä. 50

52 MOOTTORIPYÖRÄN HUOLTO Jousitus Takajousituksen paineilmasäätö HUOMAA: Takaiskunvaimentimen säädössä saa käyttää vain kuivaa ilmaa, eli paineilmapiirissä on oltava vedenerotin tai kuivain. VAROITUS: Paineilmakompressoria käyttäessä takajousen paineen nouse voi olla hyvin nopeaa ja ilma voi purkautua yllättävän voimakkaasti. Suojaa aina silmäsi ja mahdollisuuksien mukaan kasvosi. Paineilmajousituksen säätötaulukko 51

53 MOOTTORIPYÖRÄN HUOLTO Jousitus Takajousituksen paineilmasäätö 1. Pysäköi moottoripyörä tasaiselle alustalle ja poista kaikki kuorma. 2. Poista oikean puolen suojakansi istuimen alapuolelta. 3. Irrota paineilmaventtiilin korkki. 4. Varmista tarvittava ilmanpaine sivulaukun kannen tai omistajan käsikirjan taulukosta. 5. Asenna säätötyökalun letku tiiviisti paineilmaventtiiliin ja tarkasta jousen ilmanpaine. NEUVO: Takajousituksen ilmanpainetta säädettäessä saattaa ilmetä pieni öljyvuoto. Se ei ole merkittävä. Jos vuotavan öljyn määrä on n. 5 kuutiosenttimetriä tai enemmän, ota yhteys valtuutettuun Victory-huoltopisteeseen. 6. Jos jousen ilmanpainetta pitää pienentää, paina säätötyökalussa olevaa tyhjennysventtiiliä. Vähennä painetta lyhyin painalluksin, koko ajan painelukemia seuraten. 7. Jos takajousen ilmanpainetta pitää lisätä, pumppaa työkalua kunnes tavoiteltu ilmanpaine saavutetaan. HUOMAA: Takajousituksessa ei saa käyttää suurempaa kuin 5 barin (72 psi) painetta. 8. Kun haluttu ilmanpaine on asennettu, irrota säätötyökalun letku ja asenna paineilmaventtiilin korkki sekä moottoripyörän kyljen suojakansi paikoilleen Sivusuojakansien poisto Ajajan istuimen alapuolella olevien suojakansien alta löytyy useita huolto- ja tarkastuskohteita. Vasemmalta puolelta löytyy diagnostiikan pistoke ja pääjohtosarjan liitin, oikealta mm. sulakkeet, takajousituksen paineil-masäädön venttiili ja kytkinvaijerin säätö. Sivusuojakannet poistetaan seuraavasti: 1. Vedä sivusuojakannen kutakin kulmaa ulospäin siten, että tunnet suojakannen tapin irtoavan kumiholkista. 2. Kun kaikki tapit ovat irronneet, poista suojakansi. 3. Varmista ennen suojakannen asennusta kaikkien kumiholkkien paikoillaan oleminen. Aseta suojakannen tapit tarkasti holkkien kohdalle ja paina suojakansi paikoilleen. 52

54 MOOTTORIPYÖRÄN HUOLTO Huohotusjärjestelmä Polttoainejärjestelmä Kaasukahva ja -vaijerit Huohotusjärjestelmän letkujen tarkastus Poista istuin sekä polttoainetankki. Paikanna huohotusjärjestelmän letkut ja etsi niistä merkkejä vuodoista tai halkeamista. Kiinnitä erityistä huomiota kampikammion ja ilmansuodatinkotelon liitoskohtiin. Uusi huohotusjärjestelmän letkut tarvittaessa. Polttoaineen suodatin Polttoainetankin sisäpuolelle, polttoainetankin yhteyteen asennettu polttoaineen suodatin tulee vaihtaa huolto-ohjelman mukaisesti kilometrin välein. Työ edellyttää erikoistyökaluja. Victory suosittelee kaikkien polttoainejärjestelmän huoltojen teettämistä valtuutetussa huoltopisteessä. VAROITUS! Bensiinin käsittelyssä on aina räjähdys/palovaara. Älä päästä bensiiniä haihtumaan. Bensiini saattaa myös vaurioittaa maalipintoja ja muita materiaaleja. Polttoaineletkujen tarkastus Tarkasta polttoaineletkut murtumien varalta erityisesti liitoskohdista. Uusi vaurioituneet letkut välittömästi. Kaasukahva Kaasukahvan tulee kiertyä auki ja palautua lepoasentoon pehmeästi ja takertelematta. Kaasukahvan toiminta tarkastetaan moottori sammutettuna. Kierrä kaasukahva täysin auki ja päästä se palautumaan vapaasti. HUOMAA: Tarkasta kaasukahvan palautuminen myös ohjaustanko käännettynä molempiin ääriasenteoihin. Jos kaasukahvan liikkeessa on havaittavissa takertelua, selvitä sen syy. Kaasuvaijerit saattavat tarvita voitelua tai niiden päät ovat rispaantuneet. Tarkasta kaasuvaijerien kunto irrottamalla pyörän oikealla puolella oleva EFI:n suojakansi (polttoainetankin alla). Vahingoittuneet kaasuvaijerit on aina uusittava välittömästi. 53

55 MOOTTORIPYÖRÄN HUOLTO Kaasukahva ja -vaijerit Kaasukahvan välyksen säätäminen Kaasukahvassa tulee olla 2-4 mm välys ennen selkeästi tuntuvan vedon alkamista. Tarkasta kaasukahvan välys myös ohjaustanko käännettynä molempiin ääriasenteoihin. Kaasukahvan välys säädetään kaasukahvan juuren vaijerilähdöissä olevilla säätörenkailla. 1. Sammuta moottori ja käännä eturengas suoraan. 2. Avaa kaasuvaijerin juuressa olevan säädön lukitusrengas. Pidä säätörengasta paikoillaan lukitusrenkaita avatessa. Avaa molempien vaijerien säädöt. 3. Kierrä molempien vaijerien säädöt täysin kiinni eli mahdollisimman lähelle kaasukahvaa. 4. Kierrä kaasun avaajavaijerin säätöä (etummainen) kunnes kaasun välys on 2-4 mm. 5. Kierrä kaasun palautusvaijerin säätöä (taaempi) kunnes tunnet sen aktivoituvan välittömästi kaasukahvaa kiertäessä. Sen jälkeen kierrä säätörengasta yksi kierros auki. 6. Kierrä molempien vaijerien lukitusrenkaat säätörenkaita vasten tiukasti. 7. Tarkasta kaasukahvan välys. 8. Käynnistä moottori ja anna sen käydä tyhjäkäynnillä. Käännä ohjaustankoa ääriasennosta toiseen. Moottorin kierrosluku ei saa muuttua liikkeen aikana. Jos niin käy, säädä välys uudelleen tai tutki mahdollinen vaijerivaurio. Kaasuvaijerien päiden voitelu Kaasuvaijerien päät tulee voidella huolto-ohjelman mukaisesti. Tarkasta samalla kaasuvaijerien kunto. Uusi kaasuvaijerit, jos säikeitä on katkennut tai kuoressa on murtumia. 1. Irrota kaasuvaijerit kaasukahvasta. 2. Voitele kaasukahvan vaijerireitti Victory All Purpose rasvalla tai vastaavalla korkealaatuisella vaseliinilla. 3. Kytke vaijerit ja tarkasta kaasukahvan välys. HUOMAA: Victory-moottoripyörissä käytettävien kestovoideltujen vaijerien voitelu saattaa aiheuttaa vaijerien takeltelua. Voitele vain vaijerien päät. Vakionpeussäätimen vaijerien tarkastus 1. Poista tankin alla oleva EFI:n suojakansi pyörän oikealta puolelta. 2. Tarkasta EFI:n läppärunkoon liittyvien vakionopeussäätimen vaijerien kunto sekä kiinnitys. Uusi vahingoittunut vaijeri välittömästi. 54

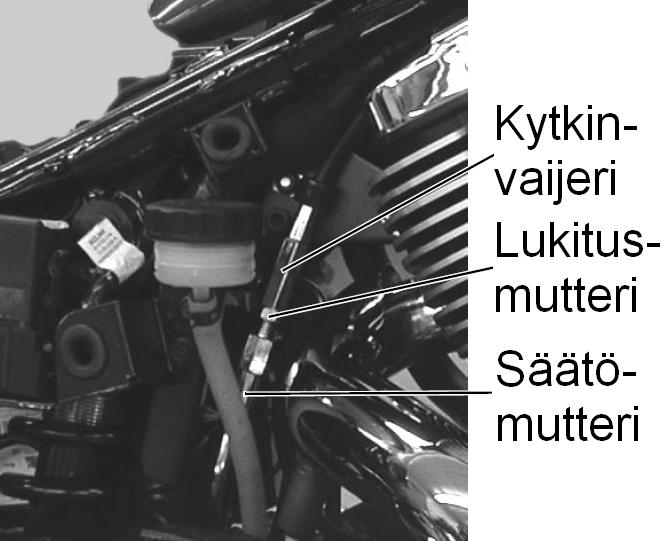

56 MOOTTORIPYÖRÄN HUOLTO Kytkin Mekaanisen kytkimen huolto ja säätö Vaijerivedolla toteutetussa kytkimessä tulee olla pieni välys (1-1,5 mm) kytkimen luistamisen estämiseksi. Paina rauhallisesti kytkintä ja tarkasta, että kytkimen rungon ja kytkinvivun väliin jää 1-1,5 mm välys ennen kuin kytkinvivussa alkaa tuntua selkeä vastus. Välys säädetään seuraavasti: 1. Poista satulan alta oikean puolen suojakansi ja paikanna kytkinvaijeri. 2. Pidä kytkinvaijerin säädön säätömutteria paikallaan ja kierrä lukitusmutteri auki. 3. Säädä oikea välys (1-1,5 mm) kiertämällä säätömutteria sopivaan suuntaan. 4. Kierrä lukitusmutteri kiinni. 5. Asenna suojakansi paikoilleen. 6. Kokeile kytkimen toiminta. Tarkasta myös kytkimeen liitetyn käynnistysestopiirin toiminta: moottori ei saa käynnistyä vaihde kytkettynä ja kytkinvipu vapautettuna. Kytkinvivun akselin ja kytkinvaijerin voitelu 1. Poista suojakansi. 2. Avaa kytkinvaijerin säätö ja kierrä se mahdollisimman lyhyeksi. 3. Poista kytkinvivun akselin pultti ja irrota vipu kahvasta. Varo kytkinvaijerin vaurioittamista. 4. Puhdista kytkinvivun laakerointiholkki sekä akseli huolellisesti vanhasta rasvasta. Voitele holkki ja akseli Victory Moly Assembly rasvalla tai vastaavalla korkealaatuisella vaseliinilla. 5. Asenna kytkinvipu paikoilleen. Akselin pultin kiristystiukkuus on 1 Nm, mutterin 5 Nm. 6. Säädä kytkinvivun välys. Kytkinvaijeri on kestovoideltu, mutta sen pää tulee voidella huolto-ohjelman mukaisesti. Uusi vaijeri, jos säikeitä on katkennut tai sen kuoressa on murtumia. 1. Irrota kytkinvaijerin päät. 2. Voitele vaijerin päät Victory All Purpose rasvalla tai vastaavalla kor-kealaatuisella vaseliinilla. 3. Asenna vaijeri ja tarkasta kytkinvivun välys. 55

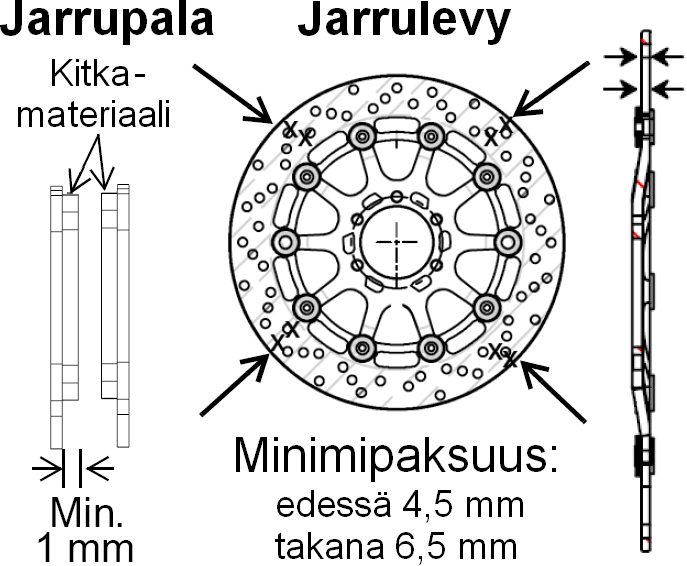

57 MOOTTORIPYÖRÄN HUOLTO Jarrut Etujarru Tarkasta etujarrupiirin jarrunesteen määrä. Neste on vaihdettava huolto-ohjelman mukaisesti 2 vuoden tai km välein. Nestemäärän tarkastus: 1. Tue moottoripyörää siten, että jarrunestesäiliö asettuu vaakatasoon. 2. Tarkasta jarrunestesäiliön kyljessä olevasta tarkastusikkunasta jarrunesteen määrä sekä väri. 3. Jarrunesteen pinnan tulee olla tarkastusikkunaan merkityn alarajan yläpuolella, mutta se ei saa täyttää jarrunestesäiliötä kokonaan. Jarrunesteen lisääminen: 1. Käännä ohjaustankoa siten, että jarrunestesäiliö asettuu vaakasuoraan. 2. Kierrä jarrunestesäiliön kannen ruuvit auki. poista kansi ja sen alla oleva tiiviste. 3. Lisää varovasti jarrunestettä säiliöön. Pyyhi mahdolliset roiskeet välittömästi. 4. Asenna nestesäiliön tiiviste ja kansi paikoilleen. Ruuvien kiritystiukkuus on 3 Nm. Suositeltu jarruneste Korkealaatuinen DOT4-luokiteltu jarruneste HUOMAA: Jarrunesteeseen kertyy kosteutta ilmasta. Käytä vain avaamattomasta pullosta otettua jarrunestettä. HUOMAA: Jarruneste saattaa syövyttää metallipintoja sekä muita materiaaleja. Pyyhi kaikki jarrunestetahrat pois välittömästi. VAROITUS!. Jarrunestesäiliöitä ei saa täydentää muulla kuin suosituksen mukaisella, DOT4-luokitellulla jarrunesteellä. Väärän nesteen lisäys saattaa johtaa jarrujen vaurioitumiseen, mikä voi johtaa onnettomuuteen ja hengenvaaraan. Jarruletkut Tarkasta kaikki etujarrupiirin letkut sekä letkujen liitokset mahdollisten vuotojen löytämiseksi. Uusi vaurioituneet osat välittömästi sekä kiristä vuotavat liitokset. 56

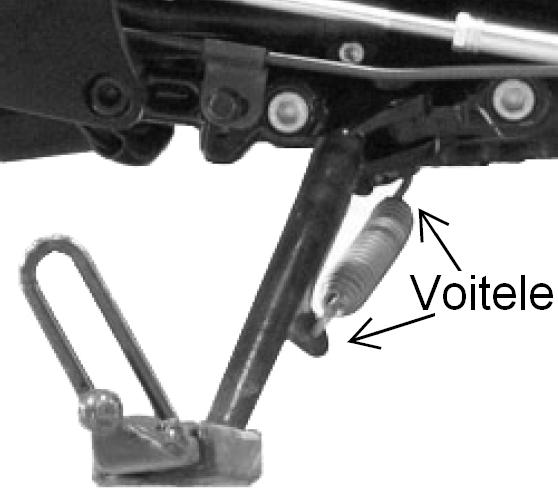

58 MOOTTORIPYÖRÄN HUOLTO Jarrut Jarruvivun akselin voitelu Jarruvivun akseli tulee voidella 2 vuoden tai km välein. 1. Poista jarruvivun akselin pultti ja irrota vipu kahvasta. 2. Puhdista jarruvivun laakerointiholkki sekä akseli vanhasta rasvasta. Voitele ne Victory All Purpo-se rasvalla tai korkealaatuisella vaseliinilla. 3. Asenna vipu paikoilleen. Jarruvivun ja pääsylin-terin männän välillä oleva tappi asennetaan pak-sumpi pää jarruvipua vasten. 4. Sekä jarruvivun akselipultin että sitä varmistavan mutterin kiristystiukkuus on 6 Nm. 5. Tarkasta jarruvivun vapaaliike (max 20 mm). Takajarrupiirin jarrunesteen tarkastus ja lisäys 1. Tue moottoripyörä täysin pystysuoraan asentoon. 2. Jarrunesteen pinnan tason tulee olla säiliöön merkittyjen ylä- ja alarajojen välillä. Jarrunesteen värin tulee olla läpikuultavan kirkasta. 3. Lisää jarrunestettä tarvittaessa. Kierrä jarrunestesäiliön korkki auki, poista sen alla oleva tiiviste ja lisää jarrunes-tettä säiliöön, kunnes nestepinta on ylämerkin tasolla. 4. Asenna tiiviste, korkki ja suojakansi paikoilleen. Jarrupalat ja levyt Seuraa jarrupalojen ja -levyjen kulumista. Vaihda uudet jarrupalat niissä olevien merkkiurien kuluttua näkymättömiin (kitkapintaa jäljellä n. 1 mm). Jarrulevyjen paksuus tulee mitata useasta (neljästä) eri kohdasta jarrulevyä, sekä levyn sisä- että ulkoreunasta. Jarrulevyt on uusittava, kun niiden paksuus alittaa jarrulevyyn merkityn minimipaksuuden, joka on: - edessä 4,5 mm - takana 6,5 mm 57

59 MOOTTORIPYÖRÄN HUOLTO Vaihdevivusto Renkaat ja vanteet Vaihdevivusto ja poljin Vaihdepolkimen asentoa säädetään muuttamalla välitystangon pituutta. 1. Avaa vaihdevivuston välitystangon päissä olevat lukitusmutterit. 2. Kierrä välitystankoa, jolloin vaihdepolkimen asento muuttuu. 3. Kierrä lukitusmutterit kiinni. Vaihdepolkimen akseli tulee voidella 2 vuoden tai kilometrin välein. Pultti- ja ruuviliitosten tarkastaminen Seuraa huolellisesti kaikkien näkyvien pultti- ja ruuviliitosten kireyttä. Korvaa kaikki irronneet pultit ja mutterit uusilla, kiristä löystyneet liitokset ja osat välittömästi. Victory suosittaa alkuperäisten Victory-varaosien käyttöä. Renkaat ja vanteet Tarkasta vanteet säännöllisesti halkeamien, murtumien ja muiden vaurioiden havaitsemiseksi. Vaihda vaurioitunut vanne välittömästi uuteen. Varmista renkaiden kulutuspinnan riittävä syvyys. Victory suosittaa renkaan vaihtoa, jos urasyvyys on alle 1,6 mm tai rengas kuluu rengaskuvion urien pohjalla olevien kulumisilmaisimien tasolle. Tarkasta renkaiden kylkien kunto mahdollisten viiltojen, halkeamien ja muiden vaurioiden varalta. Tarkasta renkaiden ilmanpaineet ja säädä ne kulloisellekin kuormalle sopivaksi. Alkuperäisrenkaat: Eturengas Takarengas Koko Valmistaja Malli Suosituspaine kuormalla alle 90 kg yli 90 kg 130/ H Dunlop Elite 2,5 bar (36 psi) 2,7 bar (38 psi) 180/ H Dunlop Elite 2,6 bar (38 psi) 2,8 bar (40 psi) HUOMAA: Renkaiden ilmanpaineen tarkastus tulee tehdä kylmille renkaille. HUOMAA: Käytä vain alkuperäisten kaltaisia (mitoitus ja luokitus) renkaita. 58

60 MOOTTORIPYÖRÄN HUOLTO Sytytystulpat Puristuspaineen mittaus Sytytystulpat Sylinterikansissa sijaitsevat sytytystulpat tulee tarkastaa huolto-ohjelman mukaisesti ja vaihtaa km välein. Vaihda aina molemmat sytytystulpat yhtä aikaa. 1. Varmista että moottori on jäähtynyt huoneenlämpöiseksi. 2. Irrota sytytystulppien hatut. 3. Puhdista sytytystulppien kolot paineilmalla. Käytä suojalaseja. 4. Kierrä sytytystulpat auki sytytystulppa-avaimella. 5. Tarkasta sytytystulppa ja vaihda se tarvittaessa. 6. Sytytystulpan asentamisessa toimi päinvastaisessa työjärjestyksessä. Suositeltu sytytystulppa Kärkiväli Kiristystiukkuus NGK DCBR 6E 0,9 mm 14,6-19,7 Nm HUOMAA: Muun kuin suosituksen mukaisen lämpöarvon sytytystulpan käyttö lisää merkittävästi moottorivaurion riskiä. NEUVO: Voitele sytytystulpan kierteet ohuesti ennen asennusta esimerkiksi kuumuutta kestävällä vaseliinilla tai yleisvoiteluaineella. Sytytystulpan kunnon arviointi Molempien sytytystulppien väri tulee olla sama. Sytytystulpan kärkielektrodeissa ei saa olla karstaa. Sytytystulpan kärkielektrodien tai keskielektrodin eristeen selkeä vaaleus tai valkoinen karstakerrostuma paljastavat moottorin ylikuumenemisen. Sen syy voi olla sytytystulpan väärä tyyppi tai moottorin ohjausjärjestelmässä oleva vika. Musta, karstoittunut sytytystulppa paljastaa moottorin käyvän liian rikkaalla tai moottorin palotilaan pääsevän öljyä. Syy voi olla polttoaineen suihkutusjärjestelmän väärät säädöt tai moottorivaurio. Moottorin puristusten mittaus Suorita moottorin puristuspaineiden mittaus säännöllisesti, aina kun tarkastat sytytystulpat. Puristuspaineiden mittauksella voidaan seurata moottorin kulumista. Työ vaatii moottorin puristuspaineen mittarin. Victory suosittaa mittauksen teettämistä valtuutetussa huoltopisteessä. 59

61 MOOTTORIPYÖRÄN HUOLTO Pakoputkisto Istuin Pakoputkisto Tarkasta pakoputkiston vauriot sekä vuodot säännöllisesti. Vaihda vaurioituneet osat uusiin. Tarkasta kaikki pakoputkiston liitoskohdat sekä niissä olevien kiinnittimien kunto. Kiristä pakoputkiston liitoskoh-tien pultit, ruuvit ja mutterit seuraaviin tiukkuuksiin: 1. Pakosarjan liitosmutterit: 16 Nm 2. Liitosmuhvit ja äänenvaimentajan kannattimen pultti: 47,5 Nm 3. Lämpösuojien ruuvit: 11 Nm 4. Tukipanta: 4 Nm 5. Äänenvaimentajien kannatinpultit: 24 Nm Istuimen irrotus 1. Poista istuimen alla olevat sivusuojakannet. 2. Avaa istuimen kaksi kiinnitysruuvia (6 mm 6-koloavain). 3. Nosta istuimen etuosaa ja vedä sitä samalla eteenpäin. Nosta istuin pois paikoiltaan. 4. Istuin asennetaan päinvastaisessa työjärjestyksessä. Varmistu istuimen takaosan lukituskielekkeiden asettumisesta tarkasti kohdalleen. 5. Istuimen kiinnitysruuvien kiristystiukkuus on 13,5 Nm. Sivuseisontatuen voitelu Sivuseisontatuen akseli sekä sen jousen päät tulee rasvata säännöllisesti. Lukkojen voitelu Virtalukko, polttoainetankin lukko sejä sivulaukkujen lukot tulee tulee rasvata säännöllisesti. Victory suosittelee suihkutettavan Multi-Purpose-yleisvoiteluaineen käyttöä. Suihkuta, kierrä avainta lukossa ja puhdista avain. 60

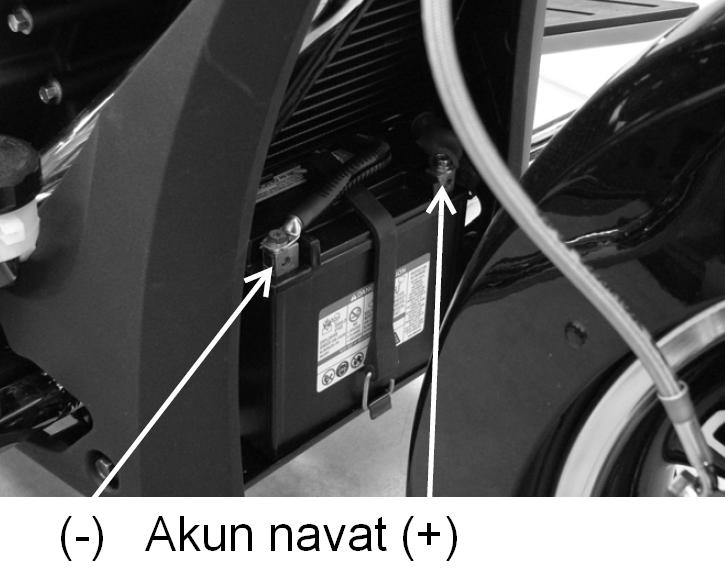

62 MOOTTORIPYÖRÄN HUOLTO Akku Akku Victory-moottoripyörissä käytetään huoltovapaata akkua, jonka akkukennojen täyttökorkit on sinetöity. Älä avaa sinetöintiä missään olosuhteissa. Pidä akun navat puhtaina, puhdista ne tarvittaessa teräsharjan avulla. Voitele akun navat, Victory suosittelee laadukkaan akkunapavaseliinin käyttämistä. VAROITUS! Akun sisällä oleva neste on myrkyllistä ja hyvin syövyttävää, se sisältää rikkihappoa. Happo aiheuttaa vakavia palovammoja iholle sekä syövyttää kaikki materiaalit, mihin akkuhappoa pääsee roiskumaan. TOIMENPITEET JOS AKKUHAPPOA JOUTUU Iholle: Huuhtele välittömästi runsaalla vedellä. Suolistoon: Juo runsaasti vettä tai maitoa. Lähde sairaalahoitoon, akkuhappo on hengenvaarallinen myrkky. Silmiin: Huuhtele runsaalla vedellä 15 minuutin ajan ja lähde sairaalahoitoon. Akun lataaminen Tarkista akun jännite yleismittarilla tai jännitteen testauslaitteella. Jos akun napajännite on 12,8 V tai enemmän, se on täysi, eikä vaadi latausta. Käytä akun lataamiseen pienakkujen lataamiseen suunniteltua akkulaturia. Liian voimakkaalla jännitteellä tapahtuva lataaminen saattaa aiheuttaa akun ylikuumenemisen ja jopa räjähdysvaaran, koska latauksen aikana akusta haihtuu räjähdysherkkää vetykaasua. Huolehdi siitä, ettei latauksen aikana akku joudu avotulen tai kipinöiden läheisyyteen, tai sitä käsitellä tupakoiden. Lataa akkua vain hyvin ilmastoidussa paikassa. Akun varaustila Toimenpide Latausaika 12,8-13 V, täysi lataus Ei tarvitse latausta 12,5-12,8 V, 75% lataus Lyhyt lataus 3-6 tuntia 12-12,5 V, 50% täysi Melko pitkä lataus 5-11 tuntia 11,5-12 V, 25% lataus Pitkä lataus Ainakin 13 tuntia Alle 11,5 V, tyhjä akku Erittäin pitkä lataus Ainakin 20 tuntia HUOMAA: Akun varaustila tulee mitata noin kaksi tuntia akun lataamisen päättymisen jälkeen. NEUVO: Huolehdi siitä, että uusi akku on täyteen ladattu ennen ajoneuvoon asentamista. Vajaasti varautuneen uuden akun asentaminen saattaa lyhentää sen käyttöikää ja jopa heikentää ajoneuvon suorituskykyä 61

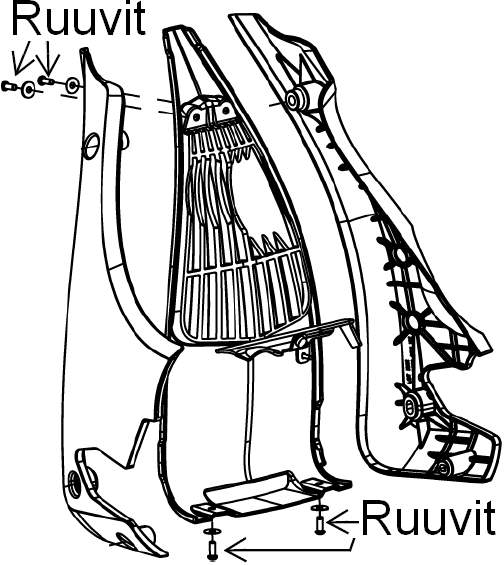

63 MOOTTORIPYÖRÄN HUOLTO Akku Akun säilytys Jos ajoneuvoa ei käytetä pitkään aikaan, 2-3 kuukauteen, poista akku tai irrota akun kytkentäkaapelit. Akku tulee säilyttää kuivassa ja viileässä paikassa. Lataa akku täyteen ennen pitkäaikaista säilytystä ja ennen pitkään säilytetyn akun käyttöön ottamista. SÄILYTÄ AKKUA LASTEN ULOTTUMATTOMISSA! Akun irrotus Akku on sijoitettu moottorin edessä olevan alakatteen suojaan. Akun esille ottaminen ja huoltotyö edellyttävät alakatteen osittaista purkamista. 1. Kierrä alakatteen etuosan kiinnitysruuvit auki. Ruuveja on kaksi kappaletta katteen ylä- ja alareunoissa, oheisen piirroksen mukaisesti. 2. Irrota akun maadoistuskaapeli (-napa). 3. Poista akun virtakaapelin liitoksen punainen kumisuojus ja irrota kaapeli (+napa). 4. Poista akun kiinnityshihna ja poista akku. Akun asennus Akku asennetaan päinvastaisessa työjärjestyksessä. Huomioi eri työvaiheissa seuraavat seikat: 1. Akun navat tulee olla eteenpäin. 2. Kytke ensin virtakaapeli (+). Liitoksen kiritystiukkuus on 4 Nm. 3. Asennan virtaliitoksen suojus huolellisesti paikoilleen. 4. Maadoituskaapelin napaliitoksen pultin kiritystiukkuus on 4 Nm. 5. Katteen kiinnitysruuvien kiritystiukkuus on 4 Nm. 62

64 MOOTTORIPYÖRÄN HUOLTO Sulakkeet Sulakkeet Jos ajoneuvo sammuu äkkiä tai ajon aikana ilmenee jokin muu yllättävä sähkövika, kannattaa tarkastaa sulakkeet. Sulakkeen palaminen johtuu yleensä jonkin sähköpiirin oikosulusta. Etsi mahdollinen oikosulku, korjaa se ja vaihda sulake. 1. Poista oikean puolen suojakansi istuimen alta. 2. Nosta sulakekotelon lukitusvipua ja liu uta kotelo irti kannattimestaan. Poista kotelon kansi. 3. Vaihda palanut sulake uuteen, vastaavan ampeeriluvun sulakkeeseen. 4. Asenna päinvastaisessa työjärjestyksessä. Virtapiiri Moottori, moottorin ohjausjärjestelmä Polttoainepumppu, sytytyspuola Ajovalo, jarruvalo Vilkut, äänimerkki Sytytys Pääsulake Lisävarusteet (sulakekotelon vieressä) Vain Cross Country Radio (katteessa ajovalon takana) Sulake 15 A 15 A 20 A 10 A 10 A 20 A 20 A 25 A Sähkötoimiset lisävarusteet Sähköä vaativien lisävarusteidenasentamisessa ja käytössä on otettava huomioon seuraavia seikkoja: o Victory suosittelee ensisijaisesti tehtaan hyväksymien lisävarusteiden asentamista. o Lisävarusteiden sähköliitoksissa tulisi aina käyttää ajoneuvon sähköjärjestelmään kuuluvia virroituspisteitä. o Jos valmiiden virroituspisteiden käyttö ei ole mahdollista, lisävaruste tulee kytkee oman sulakkeen kautta akulta lähtevän päävirtajohdon jakokappaleeseen ja lisävarusteen maadoitus tulee tehdä moottorin maadoituskaapelin liitokseen. o Alkuperäisiä sähköjohtosarjoja ei saa kuoria, katkaista tai haaroittaa. o Alkuperäisten sähköjohtosarjojen liittimiä ei saa käyttää lisävarusteiden asentamiseen, ellei Victoryn käyttöohjeissa sitä ko. laitteessa erikseen sallita. 63

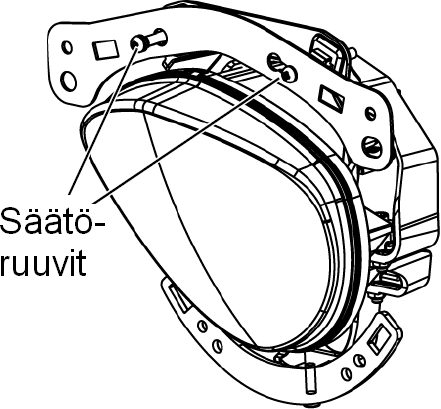

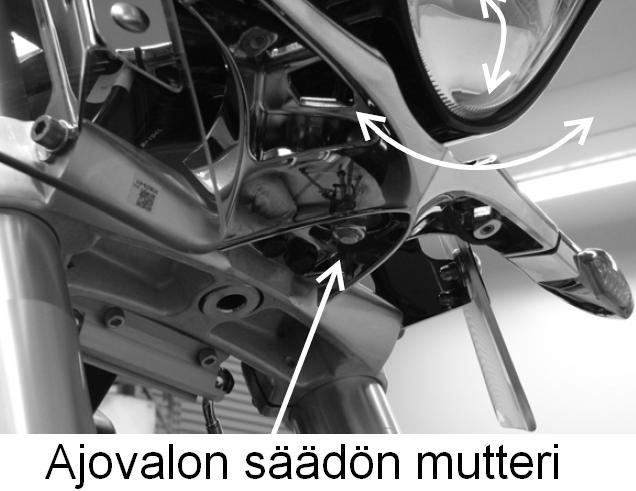

65 MOOTTORIPYÖRÄN HUOLTO Valot Ajovalojen suuntaus Ajovalon suuntaus tulee tehdä kulloisenkin kuorman mukaan. 1. Tarkasta renkaiden ilmanpaineet. 2. Tarkasta takajousituksen säätö käytettävällä kuormauksella. 3. Siirrä moottoripyörä tasaiselle alustalle n. 7,5 metrin päähän seinästä. 4. Pidä moottoripyörä täysin pystysuorassa ja anna avustajan mitata ajovaloumpion polttimon korkeus maan tasosta. Tee seinään merkki samalle korkeudelle. 5. Käynnistä moottori ja sytytä kaukovalot. 6. Tarkkaile mihin kohtaan seinää kohdistuu voimakkain valoteho. Sen tulee olla noin 75 mm seinään merkityn korkeuden alapuolella, ajajan istuessa normaalissa ajoasennossa ja matkustajan sekä aiotun kuorman ollessa lastattuna. Ajovalon suuntaus Cross Roads 1. Löysää ajovaloumpion kiinnityksen (säätö)-mutteri. 2. Säädä ajovalon suuntaus suosituksen mukaiseksi. 3. Kiristä (säätö)mutteri tiukkuuteen 38 Nm ja tarkasta ajovalon suuntaus. Ajovalon suuntaus Cross Country 1. Poista ajovaloumpiota reunustava kehys vetämällä sitä suoraan ulospäin. 2. Kierrä ajovaloumpion yläpuolella olevia säätöruuveja. Ruuvien kiristys nostaa ajovalon suuntausta, löysääminen laskee sitä. Sivusuuntaus tehdään kiertämällä toista ruuveista. Suuntaus muuttuu kiristettävän ruuvin suuntaan. 3. Asenna ajovaloumpion kehys paikoilleen ja tarkasta ajovalon suuntaus. 64

66 MOOTTORIPYÖRÄN HUOLTO Valot Kiritystiukkuudet Ajovalopolttimon vaihto Ajovalon halogeenipolttimoiden vaihto: 1. Irrota ajovaloumpion takaosan johtoliitos. HUOMAA: Käsittele vain johtoliitosta, älä vedä sähköjohdoista. 2. Irrota vaihdettava polttimo umpiosta. 3. Aseta uusi polttimo paikalleen, laita johtoliitokseen yleisvoiteluainetta ja kytke se. NEUVO: Vältä koskemasta halogeenipolttimon lasiosaa, tahra lyhentää sen käyttöikää. HUOMAA: HID- eli ksenonpolttimoiden vaihdo tulee teettää valtuutetussa Victory-huoltopisteessä. Yleiset kiristystiukkuudet Jokaisella yksittäiselle ruuvi-, pultti ja mutteriliitokselle on määritelty optimaalinen kiristystiukkuus. Oheisissa kuvissa esitetään joitakin huoltokohteisiin liittyviä kiritystiukkuuksia: 1. Katteen pleksin ruuvit 4 Nm 2. Ohjaustangon päiden vastapainojen pultit 10 Nm 3. Sähkökatkaisimien runkojen kiinnitysruuvit 3 Nm 4. Etulokasuojan kiinnityspultit 23 Nm 5. Etupyörän akseli 71 Nm 6. Etupyörän akselin lukituksen pultit 23 Nm 7. Takapyörän akselin mutteri (voitele kierteet) 88 Nm 8. Etujarrusatulan kiinnityspultit 42 Nm 65

67 MOOTTORIPYÖRÄN HUOLTO Maalipintojen hoito Maalipintojen hoito Säännöllinen puhdistus sekä hoito lisäävät maalipintojen kestävyyttä, kuten myös moottoripyörän kumi- ja muoviosien hoito. Tässä osiossa kerrotaan keinot säilyttää Victory-moottoripyörä mahdollisimman edustavana mahdollisimman pitkään. HUOMAA: Mattapinnalla viimeisteltyjen pintojen puhdistaminen ja hoito vaativat normaalista poikkeavat puhdistus- ja hoitomenetelmät sekä aineet. Katso sivu 67. Ennen pesua 1. Varmista pakoputkiston viileys. Tuki äänenvaimentajien päät. 2. Varmista että sytytystulppien hatut sekä öljytikku ovat tiiviisti paikoillaan ja polttoainetankin korkki suljettu. 3. Huuhtele kaikki irtoava lika runsaalla vedellä. Käytä vettä varovasti ilmansuodatinkotelon kohdalla sekä pakoputkiston liitoskohdissa. Kuivaa nämä alueet hyvin ennen kuin otat moottoripyörän jälleen käyttöön. 4. Puhdista etuhaarukan liukuputket sekä erityisesti tiivisteiden kohta kaikesta liasta. HUOMAA: Älä käytä painepesuria moottoripyörän pesemiseen. Painevesisuihku saattaa tunkeutua renkaiden laakerointeihin, jousituksen ja ohjauksen laakerointeihin, jarruihin, EFI-laitteistoon sekä sähköosiin. Korkeapainepesurin käyttö saattaa johtaa ajoneuvon vaurioitumiseen. HUOMAA: Älä käytä katten pleksin puhdistamiseen alkoholi- tai liuotinpohjaisia lasinpuhdistusaineita tai karkeita puhdistusliinoja. Moottoripyörän peseminen Victory suosittelee pesuaineeksi Victory Bike Wash tiivistettä, joka on suunniteltu irrottamaan tehokkaasti tavanomaisen lian lisäksi myös maantiepien sekä hyönteisten jäännökset. Victory Bike Wash myös nopeuttaa kuivumista sekä ehkäisee tehokkaasti pisaroista aiheutuvien laikkujen muodostumista. 1. Annostele kaksi korkillista pesuainetta noin viiteen litraan vettä. 2. Pese pyörä korkealaatuisella pesusienellä tai hanskalla. Aloita pyörän yläosasta ja pese yksi puoli kerrallaan. 3. Huuhtele pyörä runsaalla vedellä, älä käytä painetta. 4. Kuivaa pyörä korkealaatuisella säämiskällä tai mikrokuituliinalla. Vaihtoehtoisesti pyörän voi pestä Victory Spray Rinse pikapesuaineella, joka levitetään nopeasti pyörän päälle ja huuhdellaan pois. 1. Varmista että moottoripyörän kaikki osat ovat jäähtyneet. 2. Levitä Spray Rinse pesuaine nopeasti moottoripyörän kaikkien osien päälle. Varmista pesuaineen tunkeutuminen myös pienempiin väleihin. 3. ÄLÄ PÄÄSTÄ PESUAINETTA KUIVUMAAN. Huuhtele pesuaine nopeasti runsaalla, vesijohtopaineella ruiskutetulla vedellä. 66

68 MOOTTORIPYÖRÄN HUOLTO Maalipintojen hoito Mattapintaisten osien ja maalipintojen pesu Mattapintaiset metallipinnat vaativat omat puhdistus- ja hoitotoimenpiteet. Mattapinta ikääntyy kauniin tasaisesti, kun sitä hoidetaan oikein. Ikääntyminen ei heikennä maalipinnan suojaavuutta. Mattapintaan syntyneitä naarmuja ja hiertymiä ei voi kunnostaa tavanomaisin menetelmin. Jos mattapintaa pyrkii kiillottamaan, sen sävy voi muuttua, mutta kiiltäväksi sitä ei saa. Mattapintojen puhdistus Mattapintaiset osat edellyttävät erikoispuhdistusaineiden käyttöä. Valmistaja suosittelee Victory Polish sarjan Suede Finish Cleaner -pesuaineen (tuotenumero 90949) sekä 100% Microfiber Polishing Towel puhdistuskankaan (90962) käyttöä. 1. Suihkuta Victory Polish Suede Finish Cleaner puhdistusainetta kaikille mattapinnoille. 2. Pyyhi mikrokangasliinalla lika pois maalipinnoilta. Tee loppupuhdistus ja kuivaus puhtaalla kohtaa kangasta. 3. Viimeistele puhdistus suihkuttamalla kaikille mattapinnoille Victory Polish sarjan Suede Finish Protectant suoja-ainetta (90950). 4. Levitä ja kuivaa suoja-aine puhtaalla, korkealaatuisella mikrokuituliinalla. 5. TÄRKEÄÄ: käytä suoja-ainetta jokaisen puhdistuksen jälkeen. Pikapuhdistus Jos moottoripyörä tarvitsee nopean puhdistuksen tai vettä ei ole saatavilla, puhdistukseen voi käyttää Victory Spray & Wipe Instant Detailer puhdistusainetta. Se soveltuu kaikkien pyörän osien puhdistamiseen ja suomaa samalla maalipintoja UV-säteiltä, happamalta laskeumalta sekä tavanomaiselta lialta. Aine ei vahingoita muoviosia, joten sitä voi käyttää katteiden puhdistukseen. HUOMAA: Victory Spray & Wipe Instant Detailer ei sovellu mattapintojen puhdistami seen. 1. Suihkuta puhdistusainetta kaikille pinnoille. 2. Pyyhi puhdistusaine korkealaatuisella mikrokuituliinalla. ÄLÄ KÄYTÄ PUUVILLA- POHJAISIA PUHDISTUSKANKAITA. 3. Jos lika tuntuu piintyneeltä, suihkuta puhdistusainetta reilummin ja anna sen vaikuttaa hetki ennen puhtaaksi pyyhkimistä. NEUVO: Victory Spray & Wipe Instant Detailer estää veden tarttumista pinnoille, joten sitä voi käyttää tuulilasien pintakäsittelyyn. Parhaan lopputuloksen varmistamiseksi kuivaa pyörä korkealaatuisella säämiskällä tai mikrokuituliinalla. 67

69 MOOTTORIPYÖRÄN HUOLTO Maalipintojen hoito Kiillotettujen alumiiniosien hoito Ultraviolettivalo sekä hapettuminen himmentävät kiillotettua alumiinia vääjäämättä. Alkuperäisen kiillon voi palauttaa käsittelemällä kiillotetut alumiiniosat säännöllisesti asianmumaisilla tuotteilla, kuten Victory Awesome Metal Polish kiillotusaineella. Käsittelyn jälkeen alumiinipinta säilyy kiiltävänä useita kuukausia. 1. Ravista kiillotusaine huolellisesti ennen käyttöä. 2. Levitä kiillotusaine puhtaalla puuvilla- tai mikrokuitukankaalla. 3. Hankaa tummuneita kohtia kunnes tummentuma alkaa irrota tai metalli kiillottua. 4. Päästä kiillotusaine kuivumaan, kunnes siitä muodostuu nukan kaltainen kalvo. 5. Pyyhi kiillotusaineen jäämät metallipintojen päältä. Maalipintojen viimeistely Pure Victory hoitosarjan tuotteilla voi moottoripyörän maali- ja metallipinnat viimeistellä ja suojata usealla eri tavalla. Nopeaan viimeistelyyn sopii Windshield, Paint and Chrome Polish, jonka ainutlaatuinen koostumus varmistaa huippukiiltävät pinnat sekä suojaa kromiosia korroosiolta. Lisäksi aine estää veden tarttumista pinnoille, joten sitä voi käyttää tuulilasien pintakäsittelyyn. 1. Varmista käsiteltävien pintojen puhtaus. 2. Ravista purkki huolellisesti. 3. Levitä aine viimeisteltäville pinnoille lyhyillä, yhdensuuntaisilla liikkeillä. 4. Hiero ainetta kunnes näyttää melkein kiiltävältä, minkä jälkeen anna sen mattaantua rauhassa. 5. Tee loppukiillotus käyttäen korkealaatuista mikrokuituliinaa. Pitkäaikainen suojaus Perinteisen vahauksen kaltaista pitkäaikaista maali- ja metallipintojen sekä muovisosien suojausta varten on kehitetty Pure Victory Liquid Spray Wax for Windshield, Paint and Chrome. Se voidaan levittää puhtaille, myös märille pinnoille välittömästi ajoneuvon pesun jälkeen. Aine muodostaa kestävän suojakalvon pinnoille, se ei sisällä hiovia ainesosia, silikonia tai petrokemiallisia liuottimia. 1. Varmista käsiteltävien pintojen puhtaus. 2. Ravista purkki huolellisesti. 3. Suihkuta ainetta viimeisteltäville pinnoille pienelle alueelle kerrallaan. 4. Pyyhi ja kiillota käsiteltävä pinta välittömästi korkealaatuisella säämiskällä tai mikrokuituliinalla. 5. Tee loppukiillotus kuivalla ja puhtaalla korkealaatuisella mikrokuituliinalla. 68

70 MOOTTORIPYÖRÄN HUOLTO Nahka- ja kumiosien hoito Säilytys Nahka- ja kumiosien hoito Victory suosittelee kumi-, vinyyli- ja nahkapintojen hoitamiseen käytettäväksi vain korkealaatuisia erikoistuotteita, kuten Pure Victory Leather, Vinyl & Rubber Conditioneria. Se suojaa pintoja auringon UV-säteiltä, kosteudelta ja lialta. Säännöllinen käyttö lisää ehkäisee osien ikääntymistä. 1. Levitä ainetta puhtaille pinnoille hieromalla sitä puhtaalla liinalla. 2. Jos osa on erityisen likainen, levitä ainetta runsaasti. 3. Puhdista osat toisella, puhtaalla kankaalla. Puhtaalla kankaalla pyyhkiminen lisää osien kiiltoa. Säilytys Moottoripyörän pitkäaikaisessa säilytyksessä täytyy ottaa huomioon muutamia seikkoja, jotta moottoripyörä tai sen mekaaniset osat eivät vahingoittuisi säilytyksen aikana. Noudata aina kemiallisten tuotteiden käyttöohjeita. 1. Pese ja puhdista ajoneuvo huolellisesti ennen pitkäaikaista säilyttämistä. Käytä mietoa saippuavettä, vältä painepesurin käyttöä. Huuhtele huolellisesti haalealla vedellä. Kuivaa huolellisesti. 2. Valitse säilytyspaikka huolellisesti. Sen tulee olla hyvin tuuletettu, mieluiten hyvin tasalämpöinen ja lattian kantava. Älä sijoita moottoripyörää lähelle voimakkaita lämmönlähteitä, kuten sähköpattereita. 3. Suojaa kaikki metalliosat, maalipinnat ja pehmeistä materiaaleista tehdyt osat korkealaatuisilla viimeistelytuotteilla. 4. Victory suosittelee polttoainetankin ja järjestelmän suojaamista sekoituksella bensiiniä ja Victory Carbon Clean Plus suojainetta. Anna moottorin käydä minuuttia, jotta lisäaineistettu bensiini kulkeutuisi joka paikkaan polttoainejärjestelmässä. 5. Vaihda moottoriöljy. Moottoriöljyyn kerääntyneet hiukkaset sekä hapettavat aineet saattavat aiheuttaa vaurioita moottorin metalli- ja laakeripinnoilla sekä tiivisteissä. 6. Tarkasta renkaiden ilmanpaineet, jos mahdollista myös säilytyksen aikana. 7. Poista akku ja säilytä se viileässä, kuivassa paikassa. Lataa akku kuukausittain. 8. Suojaa kelkka Victory-suojapeitteellä tai muulla hengittävällä kankaalla. Muovinen tai tiiviiksi pinnoitettu materiaali lisää kondenssiveden muodostumista. 9. Hiiret ja muut pikkujyrsijät ovat säilytettävän moottoripyörän vihollisia. Jos säilytyspaikassa on mahdollisuus pieneläintuhojen syntymiseen, varaudu niitä vastaan kaikin keinoin. Tuki esimerkiksi pakoputkiston ja ilmansuodattimen aukot. 69

71 MOOTTORIPYÖRÄN HUOLTO Käyttöönotto Käyttöönotto pitkän säilytyksen jälkeen 1. Poista suojapeite ja silmämääräinen tarkastus. Tarkastele myös mahdollisia vuotojen jälkiä moottoripyörän säilytyspaikan lattialta. 2. Tarkasta renkaiden ilmanpaineet. 3. Asenna akku ja tarkasta kaikkien sähkölaitteiden toiminta. 4. Vaihda moottoriöljy sekä öljynsuodatin. 5. Asenna tarvittaessa uudet sytytystulpat. 6. Suorita ennen ajoa tehtävät tarkastukset. 7. Tee koeajo varovaisesti, kokeile kaikkien hallintalaitteiden toiminta. Täydellinen valikoima huoltotuotteita Alkuperäiset metalli- ja muiden pintojen Pure Victory Polish -hoitotuotteet kattavat kaikki kuviteltavissa olevat tarpeet. Niiden avulla voit puhdistaa ja viimeistellä moottoripyöräsi uuden veroiseksi. Tuotevalikoima kattaa pesuaineista eri pintojen viimeistelyyn tarvittavat tuotteet, sekä myös maalipintojen naarmujen peittämiseen tarvittavat tuotteet. Tarkasta aina pesun jälkeen mahdolliset maalipintojen vauriot ja korjaa ne mahdollisimman nopeasti. 70

72 Vianetsintätaulukot VAIHTEIDEN KYTKEYTYMINEN TAKELTELEE Mahdollinen syy Vaihteensiiron vivuston holkit Väärä moottoriöljyn määrä tai tyyppi Kytkin vaurioitunut Korjaustoimenpide Voitele vivuston holkit Vaihda kuluneet holkit uusiin Tarkasta moottoriöljyn määrä Vaihda suosituksen mukainen moottoriöljy Korjauta kytkin valtuutetussa Victory-huollossa AKKU EI LATAUDU TAI SE PURKAUTUU NOPEASTI Mahdollinen syy Löystyneet tai hapettuneet johtoliitokset Akun kapasiteetti ei riitä sähkökäyttöisille lisävarusteille Lisävarusteiden virheelliset kytkennät Akku purkautuu itsekseen Korjaustoimenpide Tarkasta ja puhdista akun napaliitokset sekä kaikki latausjärjestelmään liittyvät johtoliitokset Käänny valtuutetun Victory-huollon puoleen Vältä lisävarusteiden käyttöä moottorin ollessa sammutettuna Tarkasta kytkennät Tarkastuta kytkennät sekä mahdolliset virtavuodot valtuutetussa Victory-huollossa Tarkastuta virtavuodot valtuutetussa Victory-huollossa JARRUJEN TEHO HIIPUU Mahdollinen syy Likaiset jarrulevyt tai -palat Kuluneet jarrupalat tai -levyt Jarrunesteen liian vähäinen määrä tai sen huono laatu Korjaustoimenpide Puhdista jarrulevyt Vaihda uudet jarrupalat Tarkasta jarrupalojen ja levyjen kunto Vaihda jarrupalat ja/tai -levyt Tarkasta jarrunesteen määrä ja kunto Vaihda jarruneste 71

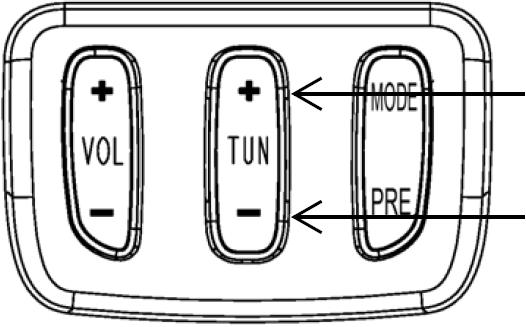

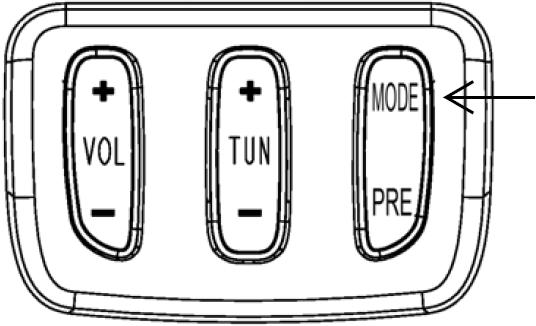

73 ÄÄNENTOISTOLAITTEISTO Perustoimintojen esittely Äänentoistolaitteiston toiminnot Seuraavilla sivuilla oleva äänentoisolaitteiston esittely ja käyttöohje kattaa kaikki laitteiston toiminnot. Niitä ei ole asennettu kaikkiin Suomessa myytäviin malleihin, osa toiminnoista on tilatavissa lisävarusteena. Toimintojen päivitys Äänentoistolaitteiston ohjelmisto tulisi päivittää vuosittain, jotta viimeisimmät toiminnot olisivat käytettävissä. Radion aaltoalueet Euroopassa myytävien mallien radiot on viritetty toimimaan seuraavilla aaltoalueilla: FM: MW LW MHz khz khz Näiden radion aaltoalueiden lisäksi äänentoistolaitteiston medialähteeksi voi valita AUXtoiminnon, jolloin toistettava media voi olla satelliittipaikannin, ipod tai muu mediatoistin. Käyttövalikon vaihtoehdot Äänentoistolaitteiston käyttövalikoissa on useita laitteiston toimintaa säätäviä toimintoja: - basso - treble (diskantti) - fader (kanavatasapaino) - kaiuttimet - automaattinen äänitason säätö - kypäräpuhelimen äänitaso - radion RDS-toiminto - radiokanavien esivalinta - AUX-liitännän ohjaus Äänentoistolaitteiston ohjauskytkimet 1. VOL-kytkimen yläosaa (+) painamalla kytketään äänentoistolaitteisto toimintaan sekä lisätään äänenpainetta. Kytkimen alaosan painikkeesta vähennetään äänenpainetta ja kytketään äänentoistolaitteisto pois päältä. 2. TUNE-kytkimellä vaihdetaan toistettava radioasema tai mediatoistimen kappale. 3. MODE-kytkintä yhtäjaksoisesti painamalla näytölle tulee äänentoistolaitteiston käyttövalikot. Niitä voi selata MODE-kytkimen lyhyillä painalluksilla. Joissakin toiminnoissa on myös alavalikoita. 4. PRE-kytkimellä selataan äänentoistolaitteiston muistiin ennakkoasetettuja radiokanavia. Tarkemmat ohjeet sivulla

74 ÄÄNENTOISTOLAITTEISTO Perustoimintojen esittely Matkustajan kuulokeliitännän ohjain Matkustaja voi ohjata kuulokeliitäntänsä äänenvoimakkuutta ohjaimen +/-painikkeilla. PTT-painikkeen käyttö kytkee kypäräpuhelimen. Yhteys säilyy niin kauan kuin painiketta painetaan. Virran kytkeminen äänentoistolaitteistoon Äänentoistolaitteiston käyttö edellyttää virtaavaimen kääntämistä virtalukossa joko ACCtai ON-asentoon. Monitoiminäyttöön ilmestyy Victory-teksti. VOL-kytkimen (+) yläosan painaminen kytkee äänetoistolaitteiston päälle, minkä jälkeen näyttöön tulee oheisen kuvan kaltainen grafiikka. 1. Käytettävä äänilähde (FM-/AM-/LW-radiokanavat / ipod / AUX) 2. Ennakkoasetetun radiokanavan tunnus 3. Stereo-toiston tunnus 4. Kypäräpuhelimen tunnus 5. Lyhytaaltoradion kanavatunnus (ei käytössä Suomessa) NEUVO: Virran kytkemisen jälkeen näytössä on juuri ennen virran katkaisemista käytössä ollut toiminto. Äänen voimakkuuden säätö VOL-kytkimen yläosaa (+) painamalla lisätään äänenpainetta kauittumissa tai kuulokkeissa. Kytkimen alaosan painikkeesta vähennetään äänenpainetta. Äänilähteen valinta MODE-kytkimellä valitaan haluttu äänilähde. Näytölle ilmestyy kulloinkin käytössä olevan äänilähteen tunnus (seuraavalla sivulla). 73

75 ÄÄNENTOISTOLAITTEISTO Perustoimintojen esittely Äänilähteiden tunnukset Radiokanavan valinta TUN-kytkintä painamalla valitaan haluttu radioasema. +/-napin yhtäjaksoinen painaminen virittää kuuluviin seuraavan radioaseman. Lyhyillä painalluksilla viritin hakee 0,1 MHz:n (khz:n) askelilla. Radiokanavan pikavalinnan ennakkoasetus Radioon voi ohjelmoida ennakolta pikavalittavaksi 15 asemaa. 1. Pikavalinnan asetus aloitetaan valitsemalla haluttu radion aaltoalue (FM/MW/LW) MODEkytkimellä. 2. Hae TUNE-kytkimellä radioasema. 3. Paina PRE-kytkintä yhtäjaksoisesti. 4. Etsi vapaa pikavalinnan paikka selaamalla TUNE-kytkimen ylä- tai alaosaa. 5. Kun sopiva pikavalinnan paikka löytyy, paina yhtäjaksoiseksi PRE-kytkintä. Asema tallentuu. NEUVO: Jos pikavalintapaikka on jo käytössä, uusi pikavalinta-asetus tallentuu sen tilalle. 6. Äänentoistolaite palautuu peruskäyttöön 5 sekunnin kuluttua tai VOL-painikeella. 7. Selaa pikavalittu radioasema äänentoistolaitteen äänilähteeksi PRE-kytkimellä. 74

Omistajan käsikirja 2016

Omistajan käsikirja 2016 Omistajan käsikirja 2016 Hammer S Hammer 8-Ball Vegas Vegas 8-Ball Vegas High-Ball Gunner Judge Omistajan käsikirja Esipuhe ja ajoneuvon tunnistetiedot... 2 Turvallisuus. 4 Ajoneuvon rakenne 13 Ennen ajoa

Lisätiedot

Omistajan käsikirja 2016. Octane

Omistajan käsikirja 2016. Octane Omistajan käsikirja 2016 Octane Omistajan käsikirja Esipuhe ja ajoneuvon tunnistetiedot... 2 Turvallisuus. 4 Ajoneuvon rakenne 13 Ennen ajoa tehtävät tarkastukset.. 22 Moottoripyörän käyttö... 29 Moottoripyörän

Lisätiedot

ENNEN AJOA TEHTÄVÄT TARKASTUKSET

ENNEN AJOA TEHTÄVÄT TARKASTUKSET Omistajan käsikirja 2010 SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS Yleiset turvallisuusohjeet ja varoitusmerkinnät 5 Yksityiskohtaisia turvallisuusohjeita,

Lisätiedot

Omistajan käsikirja 2015. Indian Scout

Omistajan käsikirja 2015. Indian Scout Omistajan käsikirja 2015 Indian Scout Copyright 2014 Indian Motorcycle International, LCC. Tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen

Lisätiedot

Omistajan käsikirja 2013. Hard-Ball Cross Country Cross Country Touring Cross Roads Classic

Omistajan käsikirja 2013. Hard-Ball Cross Country Cross Country Touring Cross Roads Classic Omistajan käsikirja 2013 Hard-Ball Cross Country Cross Country Touring Cross Roads Classic SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS Yleiset turvallisuusohjeet

Lisätiedot

Omistajan käsikirja 2016. Chief Classic Chief Vintage Roadmaster Dark Horse Chieftain

Omistajan käsikirja 2016. Chief Classic Chief Vintage Roadmaster Dark Horse Chieftain Omistajan käsikirja 2016 Chief Classic Chief Vintage Roadmaster Dark Horse Chieftain Copyright 2015 Indian Motorcycle International, LLC. Tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä

Lisätiedot

Omistajan käsikirja 2012

Omistajan käsikirja 2012 Omistajan käsikirja 2012 Cross Roads Cross Country Ness Cross Country Cross Country ouring SISÄLLYSLUEELO SISÄLLYSLUEELO ESIPUHE JA AKUUEHDO AJONEUVON UNNISEIEDO 1 3 4 URVALLISUUS Yleiset turvallisuusohjeet

Lisätiedot

Omistajan käsikirja 2013

Omistajan käsikirja 2013 Omistajan käsikirja 2013 Hammer S Hammer 8-Ball Vegas 8-Ball Vegas Jackpot Boardwalk High-Ball Judge SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS

Lisätiedot

Omistajan käsikirja 2012

Omistajan käsikirja 2012 Omistajan käsikirja 2012 Hammer S Hammer 8-Ball Vegas 8-Ball Vegas Jackpot Zach Ness Vegas Vegas High-Ball SISÄLLYSLUEELO SISÄLLYSLUEELO ESIPUHE JA AKUUEHDO AJONEUVON UNNISEIEDO 1 3 4 URVALLISUUS Yleiset

Lisätiedot

Omistajan käsikirja 2012. Vision Touring Ness Vision Touring

Omistajan käsikirja 2012. Vision Touring Ness Vision Touring Omistajan käsikirja 2012 Vision ouring Ness Vision ouring SISÄLLYSLUEELO SISÄLLYSLUEELO ESIPUHE JA AKUUEHDO AJONEUVON UNNISEIEDO 1 3 4 URVALLISUUS Yleiset turvallisuusohjeet ja varoitusmerkinnät Yksityiskohtaisia

Lisätiedot

KÄYTTÖOHJE ELTRIP-R6. puh. 08-6121 651 fax 08-6130 874 www.trippi.fi seppo.rasanen@trippi.fi. PL 163 87101 Kajaani

KÄYTTÖOHJE ELTRIP-R6. puh. 08-6121 651 fax 08-6130 874 www.trippi.fi seppo.rasanen@trippi.fi. PL 163 87101 Kajaani KÄYTTÖOHJE ELTRIP-R6 PL 163 87101 Kajaani puh. 08-6121 651 fax 08-6130 874 www.trippi.fi seppo.rasanen@trippi.fi SISÄLLYSLUETTELO 1. TEKNISIÄ TIETOJA 2. ELTRIP-R6:n ASENNUS 2.1. Mittarin asennus 2.2. Anturi-

Lisätiedot

TÄRYLEVY / MAANTIIVISTÄJÄ

TÄRYLEVY / MAANTIIVISTÄJÄ TÄRYLEVY / MAANTIIVISTÄJÄ KÄYTTÖOHJEET DAR0480 Sisällysluettelo. Takuu sivu 1 Turvallisuusohjeet sivu 2 Käyttöohjeet sivu 3-4 Hoito ja huolto sivu 5 Säilytys sivu 6 Vianetsintä sivu 7 Osaluettelo/ tekniset

Lisätiedot

TUPLA-POTKUPYÖRÄ Omistajan Käsikirja

TUPLA-POTKUPYÖRÄ Omistajan Käsikirja TUPLA-POTKUPYÖRÄ Omistajan Käsikirja Takuuasiat, neuvonta ja varaosat: puh. 0201 222 600 asiakaspalvelu@bikeservice.fi KÄYTTÖÖNOTTO Uuden Solifer Tupla-Potkupyörän käyttöönotto on helppoa. Nosta pyörän

Lisätiedot

1. Alkusanat. 2. Käyttötarkoitus. 3. Turvallisuusohjeet

1. Alkusanat. 2. Käyttötarkoitus. 3. Turvallisuusohjeet Minikaivurit Tuotenumero Avant 200-sarjaan A33153 Tuotenumero Avant 500- ja 600-sarjaan 250 mm kauhalla A32393 Tuotenumero Avant 500- ja 600-sarjaan 400 mm kauhalla A32394 2 1. Alkusanat Avant Tecno Oy

Lisätiedot

Kombikauhat Leveys 790 mm A32684 Leveys 900 mm A32484 Leveys 1050 mm A32448

Kombikauhat Leveys 790 mm A32684 Leveys 900 mm A32484 Leveys 1050 mm A32448 Kombikauhat Leveys 790 mm A32684 Leveys 900 mm A32484 Leveys 1050 mm A32448 2 1. Alkusanat Avant Tecno Oy haluaa kiittää teitä siitä, että olette hankkineet Avant-työlaitteen. Se on suunniteltu ja valmistettu

Lisätiedot

Omistajan käsikirja 2014

Omistajan käsikirja 2014 Omistajan käsikirja 2014 Hammer S Hammer 8-Ball High-Ball Vegas 8-Ball Vegas Jackpot Boardwalk Judge SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS

Lisätiedot

Omistajan käsikirja Magnum Cross Country Cross Country Tour

Omistajan käsikirja Magnum Cross Country Cross Country Tour Omistajan käsikirja 2015 Magnum Cross Country Cross Country Tour SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS Yleiset turvallisuusohjeet ja varoitusmerkinnät

Lisätiedot

Omistajan käsikirja Vision Touring Ness Vision Touring

Omistajan käsikirja Vision Touring Ness Vision Touring Omistajan käsikirja 2011 Vision Touring Ness Vision Touring SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS Yleiset turvallisuusohjeet ja varoitusmerkinnät

Lisätiedot

HD Lumilinko Avant 600-sarjaan

HD Lumilinko Avant 600-sarjaan HD Lumilinko Avant 600-sarjaan Tuotenumero A21195 2 1. Alkusanat Avant Tecno Oy haluaa kiittää teitä siitä, että olette hankkineet Avant-työlaitteen. Se on suunniteltu ja valmistettu pitkällisen tuotekehityksen

Lisätiedot

Omistajan käsikirja Magnum Cross Country Cross Country Tour

Omistajan käsikirja Magnum Cross Country Cross Country Tour Omistajan käsikirja 2016 Magnum Cross Country Cross Country Tour Omistajan käsikirja Esipuhe ja ajoneuvon tunnistetiedot... 2 Turvallisuus. 4 Ajoneuvon rakenne 13 Ennen ajoa tehtävät tarkastukset.. 25

Lisätiedot

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu)

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu) F I A T C R O M A P I K A O P A S KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalot - 2 Mittaristo - 3 Ohjauspyörän oikea vipu: tuuli- ja takalasin pyyhkijät sekä ajotietokoneen näppäimet - 4 Connect Nav+

Lisätiedot

Valtioneuvoston asetus

Valtioneuvoston asetus Valtioneuvoston asetus ajoneuvojen käytöstä tiellä annetun asetuksen muuttamisesta Valtioneuvoston päätöksen mukaisesti muutetaan ajoneuvojen käytöstä tiellä annetun valtioneuvoston asetuksen (1257/1992)

Lisätiedot

SPORTSMAN 800 6x6 OMISTAJAN KÄSIKIRJA

SPORTSMAN 800 6x6 OMISTAJAN KÄSIKIRJA 2011 SPORTSMAN 800 6x6 OMISTAJAN KÄSIKIRJA SISÄLLYSLUETTELO ESIPUHE 3 TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 5 VAROITUSMERKINNÄT 6 TURVALLISUUS Yleiset ohjeet 7 Ajovarusteet 8 Polttoaineen käsittely 9 Varoituksia

Lisätiedot

LAV90 Etna 3000 HÖYRYPUHDISTIN. Käyttöohje Alkuperäisten ohjeiden käännös. VAROITUS! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä.

LAV90 Etna 3000 HÖYRYPUHDISTIN. Käyttöohje Alkuperäisten ohjeiden käännös. VAROITUS! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä. LAV90 Etna 3000 HÖYRYPUHDISTIN Käyttöohje Alkuperäisten ohjeiden käännös VAROITUS! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä. Maahantuoja: ISOJOEN KONEHALLI OY Keskustie 26, 61850 Kauhajoki

Lisätiedot

KÄYTTÖOHJE HYDRAULIPURISTIN HP 95

KÄYTTÖOHJE HYDRAULIPURISTIN HP 95 KOHP95.doc KÄYTTÖOHJE HYDRAULIPURISTIN HP 95 Maahantuonti: Hollolan Sähköautomatiikka Oy Höylääjänkatu 5 15520 LAHTI Puh. (03) 884 230 Fax (03) 884 2310 hsa@hsaoy.com www.hsaoy.com 2 1. YLEISIÄ TURVALLISUUSOHJEITA

Lisätiedot

Agrifab_A4_Lawn_sweeper.book Seite 1 Freitag, 4. März 2005 5:30 17. Printed in U.S.A. Form 48882

Agrifab_A4_Lawn_sweeper.book Seite 1 Freitag, 4. März 2005 5:30 17. Printed in U.S.A. Form 48882 Agrifab_A4_Lawn_sweeper.book Seite 1 Freitag, 4. März 2005 5:30 17 GR DK Printed in U.S.A. Form 48882 Agrifab_A4_Lawn_sweeper.book Seite 40 Freitag, 4. März 2005 5:30 17 Suomi Ruohon- ja lehtienkeräimien

Lisätiedot

Tervetuloa iloiseen Kickbike potkulautailijoiden joukkoon!
