Omistajan käsikirja Octane

Koko: px
Aloita esitys sivulta:

Download "Omistajan käsikirja 2016. Octane"

Transkriptio

1 Omistajan käsikirja 2016 Octane

2 Omistajan käsikirja Esipuhe ja ajoneuvon tunnistetiedot... 2 Turvallisuus. 4 Ajoneuvon rakenne 13 Ennen ajoa tehtävät tarkastukset.. 22 Moottoripyörän käyttö Moottoripyörän huolto.. 34 Tekniset tiedot. 68 Sisällysluettelo Copyright 2016 Polaris Sales Inc. Tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen vuoksi joitakin rakenteiden yksityiskohtia on voitu muuttaa julkaisun painamisen jälkeen, minkä vuoksi tässä julkaisussa esitetyt toimenpiteet ovat esimerkin luonteisia. Julkaisun osittainenkin lainaaminen tai kopiointi on kielletty. VICTORY, VICTORY MOTORCYCLES, OCTANE ja POLARIS ovat Polaris Industries Inc:n rekisteröimiä tavaramerkkejä. 1

3 TERVETULOA VICTORY-TIIMIIN! Olet valinnut laadukkaan Victory-moottoripyörän. Polaris Industries Inc:n valmistamat ajoneuvot ovat luokissaan edelläkävijöitä ja tunnettuja laadustaan. Yhtiö tuottaa VICTORY- ja INDIAN-moottoripyörien lisäksi: moottorikelkkoja ATV-ajoneuvoja eli mönkijöitä rinnakkain istuttavia Ranger - ja RZR -maastoajoneuvoja päästöttömiä, sähkömoottorisia maasto- ja hyötyajoneuvoja vaativaan hyötykäyttöön tarkoitettuja Brutus -maastoajoneuvoja Polaris Defence -sotailasajoneuvomallistoa Polaris Slingshot -urheiluajoneuvoa Polaris Power -aggrekaatteja Ajoneuvon turvallisen käytön kannalta on tärkeää tutustua huolellisesti tähän omistajan käsikirjaan ja noudattaa siinä annettuja ohjeita. Ajoneuvon käyttöön liittyy aina vakavan loukkaantumisen riski tai pahimmillaan hengenvaara. Riskien tiedostaminen ja niiden välttäminen on ehdottoman tärkeää. Käsikirjasta löytyvät ohjeet ajoneuvon päivittäisten tarkastusten sekä huoltotoimenpiteiden tekemiseen. Valmistaja suosittelee suurempien huoltojen ja korjausten teettämistä valtuutetussa Victory-huoltopisteessä. Paikallinen Victory-kauppiaasi tuntee tuotteen perinpohjaisesti ja on valmis auttamaan kaikissa ongelmatilanteissa. Häneltä löytyvät myös laadukkaat Victory-lisävarusteet ja -tarvikkeet. Noudata tässä käsikirjassa esitettyä huolto-ohjelmaa. Sen mukaisesti tehdyt huollot ja tarkastukset varmistavat ajoneuvon turvallisuuden sekä luotettavan toiminnan. HUOMAA: Omistajan käsikirja kuuluu moottoripyörän perusvarusteisiin. Jos ajoneuvo myydään, omistajan käsikirjan tulee siirtyä uudelle omistajalle. HUOMAA: Tässä julkaisussa käytetyt kuvat ja toimenpiteiden kuvaukset ovat esimerkin kaltaisia. Niistä etenkin kuvat saattavat poiketa ajoneuvosi rakenteista. TAKUUEHDOT 1. Takuuaika on 24 kuukautta ostopäivästä lukien (yksityiskäyttö). 2. Huollot on suoritettava valtuutetussa Victory-huollossa. 3. Takuu ei korvaa normaalisti kuluvia osia, kuten toisiovedon hihnaa tai jarrupaloja. 4. Takuu raukeaa, jos ajoneuvoon tehdään rakenteellisia muutoksia tai sitä käytetään kilpailuissa. 5. Takuu ei korvaa virheellisestä käytöstä aiheutuvia vaurioita. 6. Takuukortin allekirjoitus vastaa takuusopimusta. 7. Suoritetut huollot merkitään ohjekirjan lopussa olevaan huoltokorttiin sekä mukana tulevaan huoltokirjaan. Brandt-Polaris Oy - Huolto-osasto 2

4 AJONEUVON TUNNISTETIEDOT Kirjoita muistiin ajoneuvosi moottorin, rungon ja virta-avaimen tunnistetiedot sivun alalaidassa oleville riveille. Ajoneuvon valmistenumero on meistattu ohjaustangon alapuolelle rungon emäputkeen (1) sekä merkitty runkoon liitettyyn valmistus- ajoneuvotiedot sisältävään tyyppikilpeen (2). Valmistenumeroa tarvitaan omistajan vaihdoksessa, vakuutuksia sovittaessa sekä varaosia ja lisävarusteita tilattaessa. Tyyppikilpeen on merkitty EU:n tyyppihyväksyntänumero (3), päästöhyväksyntämittausten sekä -todistusten (3,4) numerot sekä jarrujärjestelmän tyyppihyväksyntänumero (5). Moottorin valmistenumero (6) on meistetty moottorin alapuolelle, kampikammion vasempaan puoliskoon lähelle sivuseisontatuen kiinnityskohtaa. Valmistenumeron kahdeksan (8) ensimmäistä numeroa muodostavat tyyppitunnuksen, valmistenumero on numerosarjan viisi (5) viimeistä numeroa. Virta-avaimen numero (7) löytyy alkuperäisen avainrenkaan mukana toimitettavasta tunnistelevystä. Poista se avainrenkaasta. Numeron esittämällä sekä omistussuhteesi todistamalla voit tilata uuden virta-avaimen valtuutetulta Victory-kauppiaalta. AJONEUVON TUNNISTETIEDOT: Moottoripyörän malli: Ajoneuvon valmistenumero: Moottorin valmistenumero: Virta-avaimen numero: 3

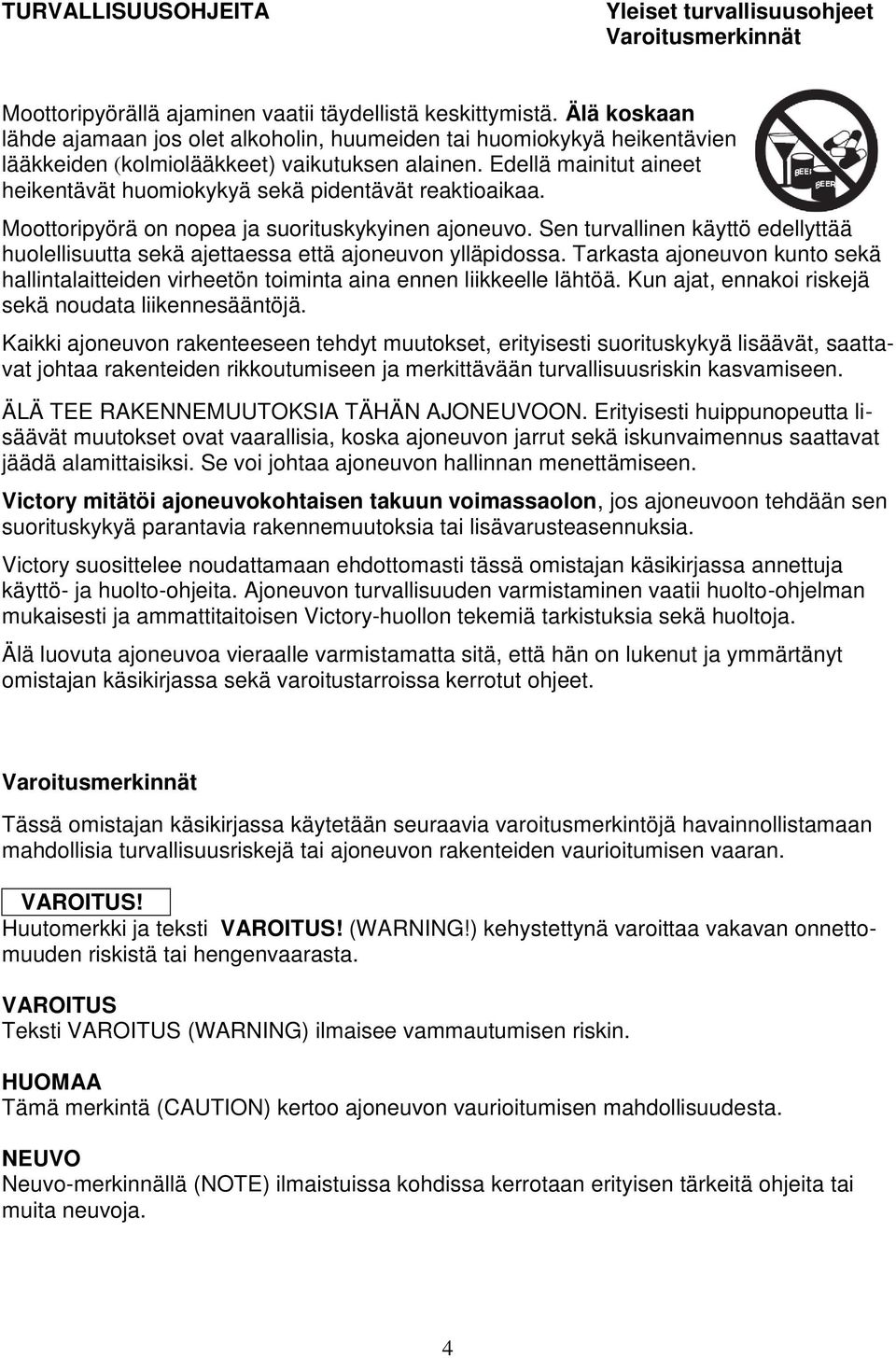

5 TURVALLISUUSOHJEITA Yleiset turvallisuusohjeet Varoitusmerkinnät Moottoripyörällä ajaminen vaatii täydellistä keskittymistä. Älä koskaan lähde ajamaan jos olet alkoholin, huumeiden tai huomiokykyä heikentävien lääkkeiden (kolmiolääkkeet) vaikutuksen alainen. Edellä mainitut aineet heikentävät huomiokykyä sekä pidentävät reaktioaikaa. Moottoripyörä on nopea ja suorituskykyinen ajoneuvo. Sen turvallinen käyttö edellyttää huolellisuutta sekä ajettaessa että ajoneuvon ylläpidossa. Tarkasta ajoneuvon kunto sekä hallintalaitteiden virheetön toiminta aina ennen liikkeelle lähtöä. Kun ajat, ennakoi riskejä sekä noudata liikennesääntöjä. Kaikki ajoneuvon rakenteeseen tehdyt muutokset, erityisesti suorituskykyä lisäävät, saattavat johtaa rakenteiden rikkoutumiseen ja merkittävään turvallisuusriskin kasvamiseen. ÄLÄ TEE RAKENNEMUUTOKSIA TÄHÄN AJONEUVOON. Erityisesti huippunopeutta lisäävät muutokset ovat vaarallisia, koska ajoneuvon jarrut sekä iskunvaimennus saattavat jäädä alamittaisiksi. Se voi johtaa ajoneuvon hallinnan menettämiseen. Victory mitätöi ajoneuvokohtaisen takuun voimassaolon, jos ajoneuvoon tehdään sen suorituskykyä parantavia rakennemuutoksia tai lisävarusteasennuksia. Victory suosittelee noudattamaan ehdottomasti tässä omistajan käsikirjassa annettuja käyttö- ja huolto-ohjeita. Ajoneuvon turvallisuuden varmistaminen vaatii huolto-ohjelman mukaisesti ja ammattitaitoisen Victory-huollon tekemiä tarkistuksia sekä huoltoja. Älä luovuta ajoneuvoa vieraalle varmistamatta sitä, että hän on lukenut ja ymmärtänyt omistajan käsikirjassa sekä varoitustarroissa kerrotut ohjeet. Varoitusmerkinnät Tässä omistajan käsikirjassa käytetään seuraavia varoitusmerkintöjä havainnollistamaan mahdollisia turvallisuusriskejä tai ajoneuvon rakenteiden vaurioitumisen vaaran. VAROITUS! Huutomerkki ja teksti VAROITUS! (WARNING!) kehystettynä varoittaa vakavan onnettomuuden riskistä tai hengenvaarasta. VAROITUS Teksti VAROITUS (WARNING) ilmaisee vammautumisen riskin. HUOMAA Tämä merkintä (CAUTION) kertoo ajoneuvon vaurioitumisen mahdollisuudesta. NEUVO Neuvo-merkinnällä (NOTE) ilmaistuissa kohdissa kerrotaan erityisen tärkeitä ohjeita tai muita neuvoja. 4

6 TURVALLISUUSOHJEITA Turvallinen ajaminen Tekninen kunto Turvallisen ajamisen peruslähtökohdat o Victory-moottoripyöriä ei ole tarkoitettu maastoajoon. Aja vain päällystetyillä alustoilla. o Ajajan lisäksi saa kuljettaa vain yhtä matkustajaa, jos moottoripyörä on varustettu matkustajan kyyditsemiseen soveltuvilla istumapaikalla ja jalkatuilla. o Älä ylitä ajoneuvolle määriteltyä enimmäispainoa. Mallikohtainen enimmäispaino on merkitty omistajan käsikirjan teknisiin tietoihin (s.8 ja 68). o Älä aja alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. o Lue huolellisesti omistajan käsikirja ja opettele päivittäiset perushuollot ja tarkastukset. o Käytä aina hyväksyttyä kypärää, tarkoituksenmukaista ajoasua sekä suojaa silmäsi. o Tiedosta ajotaitosi sekä mahdolliset fyysiset rajoitteesi ja vältä rajojesi ylittämistä. o Jos olet kokematon moottoripyöräilijä, harjoittele ajamista muulta liikenteeltä eristetyllä alueella. Victory suosittelee auktorisoidun järjestäjän ennakoivan ajon kurssille tai vastaavaan ajoharjoittelutilaisuuteen osallistumista Harjoittele moottoripyörän käsittelyä erilaisilla alustoilla, asvaltin lisäksi myös hiekalla. o Moottoripyörää ei saa luovuttaa henkilöille, joilla ei ole asianmukaista ajokorttia tai riittävää kokemusta moottoripyörällä ajamisesta. o Noudata sääntöjä ja asetuksia. Moottoripyörän moitteeton tekninen kunto VAROITUS! Moottoripyörän ennen ajoa tehtävien tarkastusten tai sen huoltojen laiminlyönti saattaa aiheuttaa teknisen vian tai heikentää ajettavuutta, mikä voi johtaa loukkaantumiseen tai hengenvaaraan. Huolehdi moottoripyörän asianmukaisista tarkastuksista ja noudata suositeltua huolto-ohjelmaa. o Tee aina ennen ajoon lähtöä moottoripyörän perustarkastus (s. 23). Kiinnitä erityistä huomiota kaasukahvan, kytkin- ja jarruvivun sekä jarrupolkimen normaaliin toimivuuteen sekä ohjauksen moitteettomaan herkkyyteen. o Noudata ajoneuvon sisäänajosta annettuja ohjeita (s. 29) ensimmäisen 800 km:n aikana. o Varmista moottoripyörän tekninen kunto noudattamalla suositeltua huolto-ohjelmaa (s. 35). o Varmista renkaiden kunto, niiden kulutuspinnan riittävä urasyvyys sekä oikeat ilmanpaineet aina ennen ajamaan lähtemistä. Käytä aina valmistajan suosittelemia rengastyyppejä ja -malleja. o Tarkasta säännöllisesti etujousituksen teleskooppihaarukan tiivisteiden sekä takaiskunvaimentimien nestevuodot. Korjaa tai korjauta kaikki havaitut viat välittömästi. o Seuraa tarkasti emäputken (ohjauksen) laakeroinnin kuntoa ja oikeaa tiukkuutta. o Tarkasta säännöllisesti kaikkien moottoripyörän osien kiinnitykset. Kiristä ruuvi- ja pulttiliitokset tarvittaessa. 5

7 TURVALLISUUSOHJEITA Tekninen kunto Riskien ennakointi Moottoripyörän moitteeton tekninen kunto o Huolehdi moottoripyörän puhtaudesta. Mahdolliset viat tai löystyneet osat on helpompi havaita puhtaasta moottoripyörästä. o Jos moottoripyörästä alkaa kuulua epämääräisiä sivuääniä tai sen hallittavuudessa ilmenee äkillisiä ongelmia, pysähdy ja selvitä niiden syy. Korjaa puutteet välittömästi, toimita moottoripyörä tarvittaessa valtuutettuun Victory-huoltopisteeseen. Rikkoutuneella ajoneuvolla ajon jatkaminen vaarantaa turvallisuutta sekä lisää todennäköisesti korjauskustannuksia. o Jotkin Victory-moottoripyörämallien varusteet tai pyörään asennettavat lisävarusteet, kuten pehmeät/kovat sivulaukut, tuulisuoja tai matkustajan selkänoja, saattavat vaikuttaa ajettavuuteen. Jos moottoripyörässäsi on em. lisävarusteita, varaudu niiden aiheuttamaan ajettavuuden muutokseen. o Älä siirrä moottoripyörää, jos sen ajonestolaite (ohjauslukko) on kytkettynä. Kytketty ohjauslukko heikentää moottoripyörän käsiteltävyyttä huomattavasti. Riskien ennakointi ajamisen aikana o Varmista näkyvyytesi. Moottoripyörän ja muun ajoneuvon kolareissa suurin yksittäinen syy on se, ettei toisen ajoneuvon kuljettaja havainnut moottoripyörää. Vältä kaikenlaisia katvealueita ja seuraa muiden ajoneuvojen kuljettajien käyttäytymistä. o Victory suosittelee värikkäiden ajovarusteiden käyttöä moottoripyöräilijän havaittavuuden parantamiseksi. o Ole erityisen tarkkaavainen risteysalueilla. o Pidä kätesi ohjaustangolla ja jalkasi jalkatapeilla tai astinlaudoilla. o Älä luota moottorin suojarautojen (jalkojen lepuutustangot) suojaavuuteen onnettomuustilanteissa. o Noudata nopeusrajoituksia. Nopeuden kasvaessa myös ohjaukseen tarvittavan voiman tarve lisääntyy. Nopeuden kaksinkertaistaminen kasvattaa jarrutusmatkan nelinkertaiseksi. o Sovita nopeutesi aina vallitseviin olosuhteisiin ja nopeusrajoituksiin. Aja erityisen varovaisesti huonoissa olosuhteissa kuten pimeässä, sumussa tai sateessa. Hiljennä nopeutta jos: - tien pinta on huomattavan epätasainen - tien pinnalla on irtohiekkaa, savea tai multaa, soraa tai muita vastaavia irtonaisia aineksia - tien pinta on märkä tai jäinen - ajolinjasi risteää maalatun ajoratamerkinnän - joudut ylittämään metallirakenteita, kuten viemärikaivojen kansia tai raitiovaunujen kiskoja - joudut ajamaan puupintaisilla silloilla - sää on hyvin tuulinen tai sateinen - liikennevirta ruuhkautuu pahasti - rekka tai vastaava ajoneuvo ohittaa tai kohtaa siten, että aiheutuu voimakkaita ilmanpyörteitä. 6

8 TURVALLISUUSOHJEITA Ajotekniikka Matkustaja Turvallinen ajotekniikka o Opettele käyttämään molempia jarruja yhtä aikaa. Pelkästään takapyörään vaikuttavaa jarrua käyttämällä voi hyödyntää korkeintaan 40 % on käytettävissä olevasta jarrutehosta. Etujarrun osuus on hyvin merkittävä kaikissa hidastuksissa. o Varo renkaiden lukkiutumista jarrutusten aikana. Lukossa oleva rengas lähtee helposti luistoon, mikä voi johtaa moottoripyörän hallinnan menettämiseen. Jos pyörä horjahtaa jarrutuksen aikana, löysää jarrua hetkeksi. o Pyri ennakoimaan hidastamisen tarve siten, ettei jarruja tarvitse käyttää moottoripyörän ollessa kallistettuna. Kallistetun moottoripyörä jarrutus voi johtaa luistoon ja hallinnan menettämiseen. Suorista moottoripyörä ennen voimakasta jarruttamista. o Sovita nopeus sekä mutkaan johtava ajolinja ennen mutkaa siten, että voit ajaa koko mutkan ajolinjaa muuttamatta tai jarruja käyttämättä. o Kallistuksen aikana moottoripyörän maavara pienenee. Jos jokin pyörän rakenteista osuu kallistuksen aikana tien pintaan, seurauksena voi olla hallinnan menetys. o Nosta seisontatuki yläasentoon ennen liikkeelle lähtöä. Alas jätetty seisontatuki saattaa osua voimakkaasti tien pintaan ja aiheuttaa hallinnan menetyksen. o Älä kytke moottoripyörään peräkärryä. Se vaikuttaa voimakkaasti moottoripyörän hallittavuuteen. Lukkiutumattomat ABS-jarrut Renkaiden lukkiutumisen jarrutuksen aikana estävän ABS-järjestelmän aktivoituminen aiheuttaa jarruvivussa ja -polkimessa tuntuvaa sykähtelyä. Älä välitä siitä, pidä tasainen paine jarruvivulla ja -polkimella tehokkaan jarrutuksen varmistamiseksi Matkustajan kanssa ajaminen Matkustajaa ei saa kuljettaa moottoripyörällä, jos tätä varten ei ole käytettävissä omaa istumapaikkaa sekä asianmukaisia jalkatukia. Ne voi hankkia lisävarusteena. o Älä ylitä ajoneuvolle määriteltyä kokonaismassaa (seuraava sivu). o Neuvo matkustajaa ottamaan tukeva ote kaksin käsin joko ajajasta tai penkin kiinnipitoremmistä sekä asettamaan jalkansa jalkatapeille tai astinlaudoille. Matkustaja saattaa heilahtaa vaarallisesti tai tippua kyydistä, jos hänellä ei ole tukevaa otetta. o Tarvittaessa säädä moottoripyörän takajousituksen jousen esijännitystä kireämmälle (s. 42). Liian löysä jousen esijännitys päästää takajousituksen pohjaamaan, mikä voi aiheuttaa ajoneuvon hallinnan menetyksen. o Mikäli moottoripyörän takaiskunvaimentimessa on paluuvaimennuksen säätömahdollisuus, säädä paluuvaimennus jäykemmäksi aina kun lisäät jousen esijännitystä. o Ohjeista matkustajaa ennen ajamaan lähtöä moottoripyörällä ajamisen perusperiaatteet, erityisesti turvallisuuteen vaikuttavat asiat. Tietämätön matkustaja saattaa tehdä yllättäviä liikkeitä, mikä voi johtaa ajoneuvon hallinnan menettämiseen. o Huomioi matkustajan paino sekä vaikutus ajettavuuteen. Aloita rauhallisesti ja varmista matkustajan kyky seurata moottoripyörän liikkeitä. o Vältä yllättäviä kiihdytyksiä sekä voimakkaita jarrutuksia. Niihin valmistautumaton matkustaja saattaa horjahtaa, mikä voi johtaa ajoneuvon hallinnan menettämiseen. 7

9 TURVALLISUUSOHJEITA Kantavuus Kuormaus Kantavuus ja kokonaismassa VAROITUS! Älä koskaan ylitä moottoripyörälle määriteltyä kokonaismassaa tai lastaa suurempaa kuormaa kuin kantavuus sallii. Liian suuri kuorma heikentää merkittävästi moottoripyörän hallittavuutta. Kantavuus on se massa, joka voidaan kuljettaa ajoneuvolla ylittämättä sille määriteltyä kokonaismassaa. o IVictory-moottoripyörille määritelty kokonaismassa sekä kantavuus ilmoitetaan omistajan käsikirjassa sekä moottoripyörän runkoon liitetystä tyyppikilvestä. o Kuormaa määriteltäessä laske yhteen: - ajajan ja matkustajan sekä näiden ajovarusteiden paino - lisävarusteiden paino - kaikkien muiden moottoripyörään kiinnitettyjen tavaroiden, laukkujen ym. paino sisältöineen Kantavuus Victory Octane 200 kg Moottoripyörän kuormaaminen Noudata seuraavia ohjeita moottoripyörän kuormaamisessa ja lisävarusteiden käytössä. o Kuljeta mahdollisimman vähän tavaroita, minimoi kuorman paino. o Sijoita tavarat mahdollisimman lähelle moottoripyörän painopistettä, eli eteen ja lähelle moottoria. o Pyri kuormaamaan mahdollisimman tasapainoisesti siten, että paino jakautuu yhtäläisesti molemmin puolin pyörää. o Varmista kuorman sidonta huolellisesti. Irtoava tai lepattava kuorma saattaa sotkeutua moottoripyörän hallintalaitteisiin tai pyöriin, mikä voi johtaa ajoneuvon hallinnan menettämiseen ja vakavaan onnettomuuteen. o Älä sijoita suurikokoisia tai painavia tavaroita (teltta, makuupussi, laukku) ohjaustankoon tai pyörän etuosaan. Tälle alueelle sijoitettu kuorma heikentää merkittävästi ajoneuvon hallittavuutta sekä painopisteen että aerodynamiikan muuttumisen takia. Huonosti kiinnitetty kuorma voi haitata ohjausta ja heikentää moottorin jäähdytystä. o Älä käytä jalkojen lepuutustankoa (highway bars) kuorman sidontapisteenä. o Pyörään asennetut sivulaukut saattavat heikentää pyörän vakautta, erityisesti hyvin tuulisissa olosuhteissa. o Vältä yli 120 km/h nopeuksia sivulaukuilla varustetulla moottoripyörällä. o Lastaa sivulaukut tasapainoisesti, molemmille puolille yhtä paljon painoa. o Älä lastaa sivulaukkuihin suurempaa kuormaa kuin valmistaja suosittelee. 8

10 TURVALLISUUSOHJEITA Ajovarusteet Lisävarusteet Ajovarusteet Asianmukaiset ajovarusteet varmistavat mukavuuden sekä pienentävät vammautumisen riskiä onnettomuustilanteissa. Käytä aina olosuhteisiin sopivia ajovarusteita. 1. Kypärä. Kypärä on tärkein suojavarusteista, se suojaa vakavilta päävammoilta. Käytä vain viranomaisten hyväksymää kypärää (E-hyväksyntä). 2. Silmien suojaus. Käytä laadukkaita ajolaseja tai kypärään kiinteästi asennettua suojavisiiriä. Ajolasien/visiirin tulee olla valmistettu särkymättömästä materiaalista, älä luota aurinkolaseihin. Pidä ajolasit tai visiiri puhtaina. 3. Ajohanskat ja jalkineet. Victory suosittelee hyvin istuvien, moottoripyöräkäyttöön suunniteltujen, suojilla varustettujen hansikkaiden sekä jalkaterän ja nilkan hyvin suojaavien tukevien ajosaappaiden käyttöä. 4. Vaatetus. Käytä ajo-olosuhteisiin sopivia, tiukasti istuvia, värikkäitä ajovarusteita. Löysät ajovarusteet saattavat revetä tai kietoutua moottoripyörien hallintalaitteiden sekä renkaiden ympärille. Värikkäät ajovarusteet parantavat moottoripyöräilijän havaittavuutta. HUOMAA: Moottoripyörän ja muun ajoneuvon kolareissa suurin yksittäinen syy on se, ettei toisen ajoneuvon kuljettaja havainnut moottoripyörää. Lisävarusteet Koska Victory ei voi tarkastaa kaikkia moottoripyörään asennettavia lisävarusteita, omistaja on vastuussa siitä, ettei moottoripyörän tekninen turvallisuus kärsi lisävarusteista tai niiden takia moottoripyörään tehtävistä asennuksista tai muutoksista. o Älä asenna moottoripyörään lisävarusteita, jotka voivat heikentää sen ajettavuutta. o Varmista ennen lisävarusteiden asentamista ettei: - varuste pienennä moottoripyörän maa- tai kallistusvaraa - rajoita jousituksen tai ohjauksen liikevaraa - muuta merkittävästi ajoasentoa - heikennä ajovalon, taka- ja jarruvalon tai vilkkujen näkyvyyttä o Älä asenna suurikokoisia tai painavia lisävarusteita moottoripyörän etuosaan. Muuttunut aerodynamiikka saattaa häiritä moottoripyörän ajettavuutta. o Älä asenna sellaisia lisävarusteita, joiden virran kulutus ylittää moottoripyörän latausjärjestelmän kapasiteetin. Latausjärjestelmän häiriöt saattavat aiheuttaa merkittäviä sähkövikoja, häiritä moottorin käyntiä tai ajovalojen toimintaa. o Victory suosittelee vain valmistajan hyväksymien, alkuperäisten lisävarusteiden käyttämistä, erityisesti katteita, tuulisuojia sekä sivulaukkuja. o Noudata aina huolellisesti lisävarusteiden asennusohjeita. 9

11 TURVALLISUUSOHJEITA Polttoaine ja pakokaasut Pysäköinti Polttoaine ja pakokaasut VAROITUS! Bensiinin käsittelyssä on aina räjähdys-/palovaara. Noudata erityistä varovaisuutta tankatessa. Tankkaa aina hyvin tuuletetussa tilassa tai ulkoilmassa. o Tarkasta ennen ajamaan lähtemistä polttoaineen määrä polttoainemittarista tai polttoainetankin korkki avaamalla. o Sammuta moottori aina ennen tankkaamista. o Älä tupakoi tankatessa tai tankkaa avotulen tai muun kipinälähteen läheisyydessä. o Avaa polttoainetankin korkki varovasti. Älä täytä tankkia liian täyteen, vain täyttöaukon putken alareunan tasolle. o Älä roiski bensiiniä tankin tai moottoripyörän päälle. Huuhtele roiskeet välittömästi runsaalla vedellä. o Vaatteille tai iholle roiskunut polttoaine on pestävä välittömästi runsaalla vedellä ja saippualla. o Vältä kosketusta bensiinin kanssa, varo sen joutumista silmiin tai mahalaukkuun. Nielty tai silmiin joutunut polttoaine edellyttää aina välitöntä lääkärin tarkastusta. VAROITUS! Älä käytä moottoria suljetussa tilassa, pakokaasujen sisältämä häkä saattaa aiheuttaa tajuttomuuden ja kuoleman. Pysäköinti o Jos jätät moottoripyörän vartioimatta, sammuta sen moottori ja poista virta-avain. o Pysäköi moottoripyörä siten, etteivät ulkopuoliset henkilöt pääse kosketuksiin kuuman moottorin tai pakoputkiston kanssa. o Pysäköi moottoripyörä kantavalle alustalle. Käytä pehmeällä maaperällä mahdollisuuksien mukaan kiveä, levynpalaa tai vastaavaa sivuseisontatuen alla. Jätä vaihde päälle. o Käännä sivuseisontatuki täysin auki ja päästä moottoripyörä tukeutumaan siihen. Käännä ohjaus vasempaan laitaan ja varmista, että moottoripyörä pysyy tukevasti tuen varassa pystyssä. o Mäessä pysäköitäessä pyörän keulan on osoitettava ylämäkeen. Varmista että vaihde on päällä. HUOMAA: Kova helle saattaa pehmentää asvaltin, mikä voi johtaa pysäköidyn moottoripyörän kaatumiseen. 10

12 TURVALLISUUSOHJEITA Moottoripyörän kuljetus Moottoripyörän kuljetus Käytä moottoripyörän kuljetukseen lavallista tai umpinaisella kuormatilalla varustettua kuljetuskalustoa. Älä hinaa moottoripyörää toisella ajoneuvolla. o Varmista moottoripyörän pysyminen pystyssä kuljetuksen aikana. Kyljellään kuljetettaessa moottoripyörä voi vaurioitua tai sen polttoainetankista saattaa valua bensiiniä, mikä aiheuttaa räjähdysvaaran o Älä tue moottoripyörää ohjaustangosta. Pujota kiinnityshihna etujousituksen alakolmiopalan yläpuolelta teleskooppihaarukan ylemmän putken ympäri. o Siirrä tarvittaessa etuvilkkujen runko-osaa ylöspäin. Avaa vilkkurungot etukatteen tukee liittävät ruuvit ja siirrä vilkkuja. o Varmista ettei mikään sähköjohto, vaijeri tai etujarrujärjestelmän letku jää puristuksiin hihnan alle. o Tue pyörä molemmilta puolilta. o Kiinnitä pyörä myös takahaarukasta molemmin puolin. Varmista ettei yksikään jarrujärjestelmän tai tosiovedon osa (hihna) jää puristuksiin hihnan alle. Katso kuva. o Jos etuvilkkuja on siirretty, asenna ne kuljetuksen jälkeen oikeille paikoilleen. Kiinnitysruuvien kiristystiukkuus on 4,1 Nm. 11

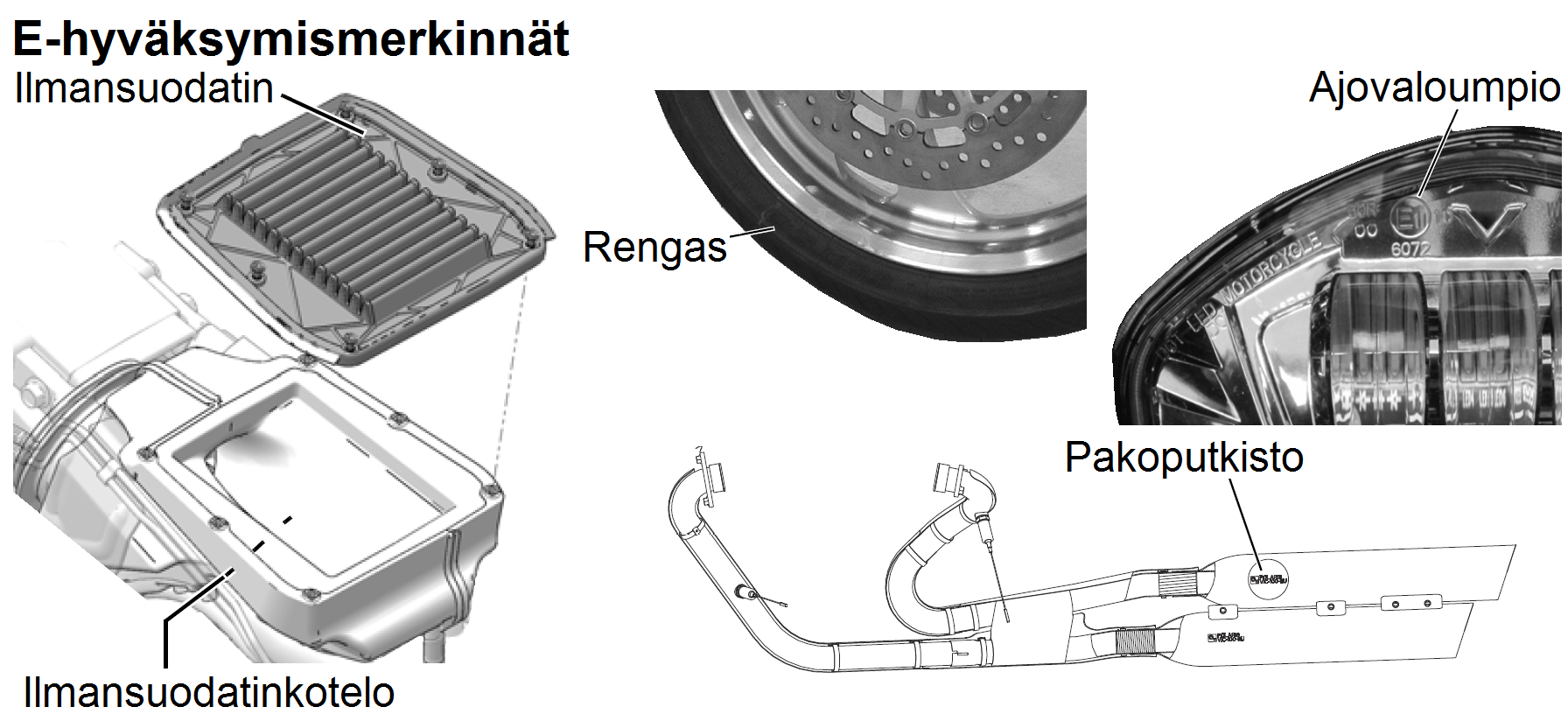

13 VAROITUS- JA TIEDONANTOMERKINNÄT 12

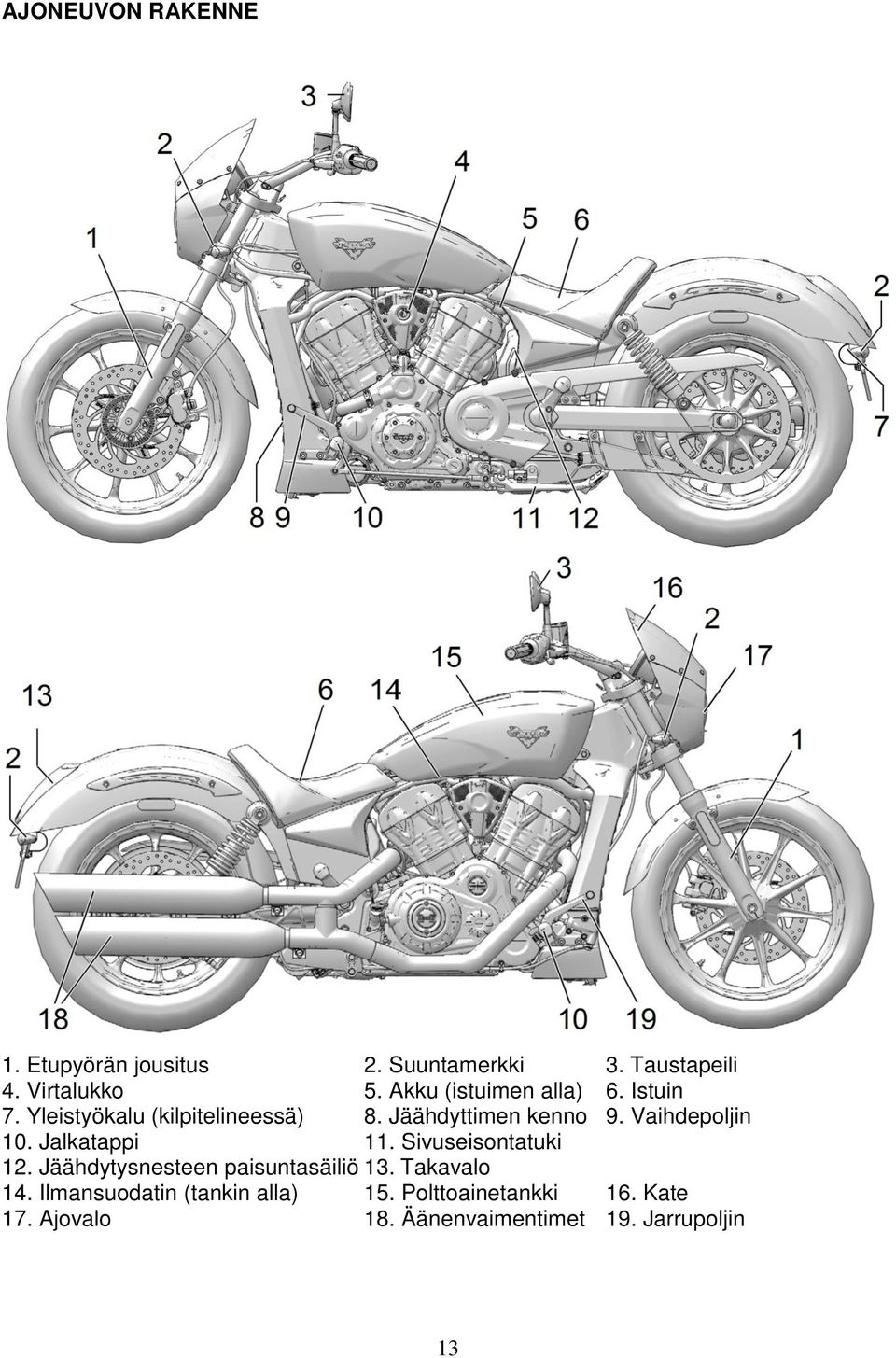

14 AJONEUVON RAKENNE 1. Etupyörän jousitus 2. Suuntamerkki 3. Taustapeili 4. Virtalukko 5. Akku (istuimen alla) 6. Istuin 7. Yleistyökalu (kilpitelineessä) 8. Jäähdyttimen kenno 9. Vaihdepoljin 10. Jalkatappi 11. Sivuseisontatuki 12. Jäähdytysnesteen paisuntasäiliö 13. Takavalo 14. Ilmansuodatin (tankin alla) 15. Polttoainetankki 16. Kate 17. Ajovalo 18. Äänenvaimentimet 19. Jarrupoljin 13

15 AJONEUVON RAKENNE Hallintalaitteet Virtalukko Hallintalaitteet 1. Kytkinvipu 2. Taustapeili 3. Nopeusmittari ja varoitusvalot 4. Polttoainetankin korkki 5. Jarrunestesäiliö 6. Kaasukahva 7. Etujarruvipu Virtalukko Moottoripyörän vasemmalla puolella, polttoainetankin alla olevalla virtalukolla hallitaan ajoneuvon sähköjärjestelmän virran syöttöä eri toiminnoille. Selkeä erottuminen liikenneympäristössä parantaa moottoripyöräilijän turvallisuutta. Sen takia Victorymoottoripyörän ajovalot ovat moottorin käydessä aina päällä. Älä tee valojen virtakytkentöihin ohituksia, jotka mahdollistavat ajovalojen sammuttamisen ajon aikana. Virtalukossa on kolme asentoa: 1. Virta katkaistu, avaimen voi poistaa. 2. Virta kytketty, moottorin voi käynnistää, kaikki virtapiirit kytkettyinä. 3. Pysäköintivalot kytketty, virta-avaimen voi poistaa. Varoitusvilkkutoiminto sekä lisävarusteet käytettävissä. 14

16 AJONEUVON RAKENNE Mittaristo Varoitus- ja merkkivalot Kaukovalojen merkkivalo Sähköjärjestelmän toimintahäiriön varoitusvalo Varoitusvalo syttyy diagnostiikkatoiminnon havaitessa sähköjärjestelmän häiriön. Suuntamerkin merkkivalo Jarrujen ABS-järjestelmän toimintahäiriön varoitusvalo Tämä varoitusvalo palaa virran ollessa kytketty ja sammuu ajoneuvon nopeuden ylittäessä 10 km/h. Varoitusvalon palaessa jarrujen ABS-toimintoon on tullut häiriö ja se ei aktivoidu, mutta jarrut toimivat muuten normaalisti. Vaihde vapaalla Merkkivalo palaa vaihteen ollessa vapaalla. Polttoaineen määrän varoitusvalo Check Engine Check varoitusvalo Varoitusvalo syttyy moottorin hallintajärjestelmän havaitessa moottorin tai anturien häiriön. Valo sammuu häiriön poistuessa. Varoitusvalon toistuva syttyminen tai sen jatkuva palami-nen edellyttää vian välitöntä korjaamista valtuutetussa Victory-huollossa. Varoitusvalo välähtelee virran ollessa kytkettynä mutta moottori sammutettuna, mikä ilmaisee järjestelmän toimintavalmiuden. Varoitusvalo palaa, jos pyörän kaaduttua moottorin sammuttava turvajärjestelmä estää moottorin käynnistämisen. Victory-moottoripyörissä käytettävä vikadiagnostiikkatoiminto antaa mahdollisuuden löytää mahdollinen vian aiheuttaja (sivu 18). Sivuseisontatuen merkkivalo Merkkivalo palaa sivuseisontatuen ollessa laskettu alas. 15

17 AJONEUVON RAKENNE Mittariston LCD-näyttö Nestekidenäyttö Nopeusmittarin alaosan nestekidenäytöstä voi seurata useita eri toimintoja. Haluttu toiminto ja sen näyttö valitaan selaamalla vaihtoehtoja kytkinvivun vieressä olevaa näytön ohjausnappia painellen. Ohjainnapilla valitaan myös haluttu mittayksikkö sekä nollataan osamatkamittari. Näytön varoitus- ja merkkisymbolit Valitun nopeusnäytön yksikön näyttö Nopeusmittaria voi käyttää nopeuden joko kilometreinä (km/h) tai maileina tunnissa (MPH) näyttävänä. Ohjeet mittayksikön valinnasta ovat seuraavalla sivulla (17). Öljypaineen varoitussymboli Varoitussymboli ilmestyy näyttöön moottorin öljypaineen laskiessa liian alhaiseksi. Jos symboli aktivoituu moottorin käydessä, sammuta moottori välittömästi ja tarkasta moottoriöljyn määrä. Jos moottoriöljyä on riittävästi ja varoitussymboli ei sammu moottorin käynnistämisen jälkeen, sammuta moottori välittömästi ja selvitä vika. Käytä valtuutetun Victoryhuollon palveluksia. Matalan akkujännitteen varoitussymboli Tämä varoitussymboli syttyy akun napajännitteen laskiessa liian alhaiseksi. Kytke virta pois kaikista ylimääräisistä lisävarusteista sekä tarkasta ajoneuvon laturin toiminta. Mittariston toiminnot Toiminnot Matkamittari Moottorin kampiakselin kierrosluku Osamatkamittari Kello Moottorin jäähdytysnesteen lämpötila Valitun vaihteen näyttö Matka- ja osamatkamittari Matkamittari näyttää ajoneuvolla ajetun kokonaismatkan. Osamatkamittari tallentaa muistiin sen matkan, mikä on taitettu osamatkamittarin edellisestä nollaamisesta. 16

18 AJONEUVON RAKENNE Mittariston LCD-näyttö Moottorin kampiakselin kierrosluvun näyttö (käyntikierrosmittari) Käyntikierrosmittarin näyttö ilmaisee kampiakselin sen hetkisen kierrosnopeuden minuutissa. Moottorin jäähdytysnesteen lämpötilanäyttö Näytön lukema ilmaisee moottorin jäähdytysnesteen lämpötilan. Valitun vaihteen näyttö Valitun vaihteen näyttö ilmaisee numerona kulloisenkin käytössä olevan vaihteen. Jos näyttöön tulee kaksi viivaa (--), moottoripyörä ei liiku, mutta vaihde on kytkettynä. Näytön kirjain N ilmaisee vaihteiston olevan kytketty vapaalle. Kello Kello tulee asettaa aikaan aina kun moottoripyörän akku on ollut irrotettuna virtapiiristä tai se on päässyt purkautumaan täysin. Kello asetetaan aikaan seuraavasti: 1. Kytke virta-avaimella virta päälle. Selaa näytön ohjausnapilla matkamittarin näyttö. 2. Paina ohjausnappia ja pidä se pohjassa kunnes kellon tuntinäyttö vilkkuu. Vapauta nappi. 3. Selaa oikea tuntilukema lyhyillä ohjausnapin painalluksilla. 4. Paina ohjausnappia kunnes näyttö siirtyy seuraavaan kohtaan. Toista kohtien 3 ja 4 toimenpiteet asettaakseni kymmenet minuutit ja minuutit kohdalleen. 5. Kellonaika tallentuu, kun painat ohjausnappia minuuttien asettamisen jälkeen n. 3 sekuntia yhtäjaksoisesti. Kytke virta pois päältä. Mittayksikön valinta Monitoiminäyttöön voi valita joko eurooppalaisen metrisen tai anglosaksinen mittajärjestelmän mukaiset yksiköt. 1. Käännä virta-avain OFF-asentoon. Odota 10 sekuntia. 1. Paina näytön ohjainnappia samanaikaisesti virran kytkemisen kanssa. 2. Kun matkamittarin näyttö alkaa vilkkua, valitse haluttu yksikkö (mil/km) ohjainnappia painamalla. 3. Paina ohjainnappia yhtäjaksoisesti kunnes valittu näyttö lukkiutuu ja järjestelmä siirtyy seuraavaan näyttötilaan. 4. Jatka kunnes olet valinnut kaikki haluamasi näytöt. Määre Metrinen yksikkö Anglosaksinen yksikkö Etäisyys Kilometri Maili Tilavuus Litra U.S Gallona Lämpötila Celcius Fahrenheit 17

19 AJONEUVON RAKENNE Mittaristo Monitoiminäyttö Moottorin diagnostiikkatoiminto Moottorin ohjausjärjestelmä tallentaa muistiin ajon aikana mahdollisesti tapahtuvat häiriötilanteet ja niiden syyt. Jos Check Engine varoitusvalo syttyy ja nestekidenäyttöön tulee vikakoodi, ota välittömästi yhteys valtuutettuun Victory-huoltoon. Vikakoodien avulla voidaan nopeasti määrittää (diagnosoida) vikojen mahdolliset syyt ja suorittaa tarvittavat korjaustoimenpiteet. Vikakoodi säilyy näytöllä vain niin kauan kuin ajotietokoneen näyttö saa virtaa. Älä kierrä virta-avainta OFF-asentoon. Ajotietokoneen muistiin tallentuneen vikakoodin lukeminen jälkikäteen edellyttää erikoislaitteistoa. Ota yhteys Victory-huoltoon. Mittariston Check Engine varoitusvalon palaessa vikakoodin voi hakea näytölle. 1. Paina monitoiminäytön ohjausnappia kunnes näyttöön tulee teksti Ck ENG. 2. Paina ohjausnappia kunnes näytölle ilmestyy diagnostiikkatoiminnon käyttövalikko. 3. Kirjoita tai tallenna muistiin kolmella numerolla ilmaistu vian tyyppi ja kohde. 4. Painele ohjausnappia kunnes vikakoodeja ei enää ilmesty näytölle. 5. Ota yhteys valtuutettuun Victory-huoltopisteeseen. LO OV ERROR Akun jännite Akun jännite Ohjausjärjestelmä Tyypilliset vikakoodien näytöt Ajoneuvon virtapiirien jännite tippuu alle 11 volttiin yli 10 sekunnin ajaksi Ajoneuvon virtapiirien jännite nousee yli 15 volttiin yli 10 sekunnin ajaksi Moottorin ohjausjärjestelmä havaitsee perustoimintoihin tai anturien toimintaan liittyvän vian. Moottorin jäähdytysnesteen ylikuumenemisen näyttö Jos moottorin jäähdytysnesteen lämpötila nousee liian korkeaksi, mittaristoon syttyy Check Engine -varoitusvalo sekä näyttää tulee teksti Hot. Pysäytä moottoripyörä ja sammuta moottori. Tarkasta seuraavat kohteet: 1. Jäähdytysnesteen määrä. Lisää jäähdytysnestettä moottorin jäähdyttyä. 2. Jäähdyttimen puhtaus. Poista roskat ja lika. 3. Jäähdyttimen tuulettimen (flektin) toiminta. Jos ylikuumenemisen varoitus ilmestyy moottoria uudelleen käynnistettäessä, moottori on sammutettava välittömästi. Ota yhteys Victory-huoltoon. 18

20 AJONEUVON RAKENNE Ohjaustangon hallintalaitteet Kytkinvipu Kytkinvipua painettaessa moottorin veto takarenkaalle loppuu. Liikkeelle lähdettäessä vapauta kytkin rauhallisesti. HUOMAA: Moottori ei käynnisty, jos vaihde on kytketty ja kytkin vapautettu. Valonvaihdin Kytkee joko lähi- tai kaukovalon. Suuntamerkin katkaisin Kytkee suuntamerkin (vilkun) vasemmalle tai oikealle. Vilkku palautuu automaattisesti. Äänimerkin katkaisin Näytön toimintojen ohjausnappi Näytön ohjausnapilla valitaan halutut mittariston monitoiminäytön toiminnot. Kaasukahva Kaasukahvalla hallitaan moottorin käyntikierrosnopeutta ja siten moottorin voimaa. Kierrosnopeus kasvaa kaasukahvaa avattaessa. Kaasukahva palautuu automaattisesti, jolloin moottori asettuu tyhjäkäynnille. Etujarruun vaikuttava vipu Vipua puristamalla etupyörä jarruttaa. Moottorin (hätä)sammutuskatkaisin Moottorin (hätä)sammutuskatkaisin katkaisee virran käynnistysmoottorille, sytytykselle sekä polttoaineen suihkutukselle. Katkaisin tulee olla käynnistettäessä asennossa: Starttimoottorin nappi Napin painallus aktivoi käynnistysmoottorin, KUN virta-avain ja (hätä)sammutuskatkaisin ovat oikeassa asennossa sekä vaihde vapaalla tai kytkinvipu alas painettuna. Varoitusvilkkutoiminto Varoitusvilkun kytkemisen hetkellä virta tulee olla kytkettynä. Kun varoitusvilkkutoiminto on aktivoitu, virta-avaimen voi poistaa ja varoitusvilkut jäävät silti toimintaan. 1. Varoitusvilkkutoiminto kytketään painamalla vilkun kytkintä 1-2 sekuntia. 2. Varoitusvilkku sammutetaan painamalla lyhyesti vilkun kytkintä. 19

21 AJONEUVON RAKENNE Muut hallintalaitteet Muut varusteet Vaihdepoljin Vaihteistoa käytetään vasemman jalan tuen yhteyteen liitetyllä polkimella. Painamalla vaihdepolkimen kärkeä alaspäin kytkeytyy ykkönen, nostamalla poljinta ylöspäin kytkeytyvät suuremmat vaihteet. Vapaaasento on 1- ja 2-vaihteiden välissä. Jarrupoljin Takapyörään vaikuttavaa jarrua käytetään oikean jalkatuen yhteyteen liitetyllä polkimella. Polkimen painaminen hidastaa takarenkaan pyörimisnopeutta. Ajonestolaite (ohjauslukko) Moottorinpyörän luvattoman käytön estämiseksi se on varustettu ohjauslukolla. Sammuta moottori, aseta pyörä sivuseisontatuen varaan, käännä ohjaustanko vasemmalle ääriasentoon ja aseta virta-avain ohjauslukkoon. Virta-avainta kiertämällä ohjaus lukittuu. HUOMAA: Älä siirrä moottoripyörää ohjauslukko kytkettynä. Lukittu ohjaus vaikeuttaa moottoripyörän hallintaa merkittävästi. Polttoainetankin korkki Polttoainetankin korkin suojaläpän alla on korkin lukko, jota käytetään virta-avaimella. Avaa läppä, aseta virtaavain lukkoon ja paina korkkia kevyesti samalla kun kierrät lukkoa virta-avaimella auki. Korkin lukitseminen tapahtuu päinvastaisessa järjestyksessä. Peilit Moottoripyörään asennetut laajakulmapeilit vaikeuttavat niistä näkyvän kohteen etäisyyden arvioimista. Ne voivat olla arvioitua lähempänä. Peilien näyttämä tulisi tarkastaa ja tarvittaessa säätää aina ennen ajoon lähtemistä. Säätö voi vaatia peilin juuressa olevan lukitusmutterin löysäämistä. Kierrä lukitusmittari kiinni säädön jälkeen. 20

22 AJONEUVON RAKENNE Jarrujen ABS-järjestelmä Sivuseisontatuki Renkaiden lukkiutumisen jarrutuksen aikana estävä ABS-järjestelmä ABS-järjestelmä säätää jarrutuksen aikana automaattisesti jarrupiireissä olevaa painetta, millä estetään renkaiden lukkiutuminen jarrutuksen aikana. Tämä pienentää riskiä kaatua moottoripyörällä. Tästä on erityistä hyötyä yllättävissä tilanteissa sekä liukkaalla alustalla tehtävissä jarrutuksissa. o ABS- toiminto on jatkuvasti päällä, sitä ei voi kytkeä pois. o Mittariston ABS-merkkivalo palaa aina kun virta-avain on ON- tai PARK-asennossa. Se sammuu ABS-järjestelmän aktivoituessa ajoneuvon nopeuden noustessa yli 10 km/h nopeuden. o Merkkivalon palaessa ABS-toiminto ei aktivoidu, mutta jarrut toimivat normaalisti. o ABS-järjestelmän aktivoitumisen huomaa jarruvivun ja/tai -polkimen värinänä. Älä löysää jarrupainetta sen takia. o Jos ABS-jarrun merkkivalo ei syty sytytysvirran kytkeytymisen yhteydessä, järjestelmä tulee tarkastuttaa valtuutetussa Victory-huollossa. o Jos merkkivalo palaa yli 10 km/h nopeudessa, ABS-järjestelmä ei toimi. Ota yhteys Victory-huoltoon. o Väärä rengaskoko voi aiheuttaa häiriöitä ABS-jarrujärjestelmän toimintaan. Käytä aina suositeltuja rengaskokoja ja huolehdi suosituksen mukaisista rengaspaineista, o Tehokkaan jarrutuksen aikana rengas voi lukittua hetkeksi, minkä havaitsee äänenä sekä tien pintaan jäävinä jarrutusjälkinä. o Poikkeuksellisen liukkaissa olosuhteissa ABS-jarrujärjestelmä ei voi estää renkaan pidon menetystä tai pyörän hallinnan menetystä. Ajajan on otettava huomioon kaikki turvalliseen moottoripyörän kuljettamiseen liittyvät käytännöt. ABS-järjestelmä ei kompensoi tai vähennä riskiä joka voi kasvaa: - korkean nopeuden takia - tien pinnan liukkauden vuoksi - liikennetilanteiden huonon ennakoinnin takia - jarrujen osaamattoman käytön seurauksena Sivuseisontatuki Sivuseisontatuki on pyörän vasemmalla puolella. 1. Pidä moottoripyörä pystysuorassa ja käännä sivuseisontatuki täysin auki. 2. Laske moottoripyörän paino rauhallisesti sivuseisontatuen varaan. Jätä vaihde päälle. 3. Nosta moottoripyörä täysin pystysuoraan ennen sivuseisontatuen nostamista yläasentoon. Varmista huolellisesti sivuseisontatuen nouseminen yläasentoon. HUOMAA: Victory-moottoripyörät on varustettu sivuseisontatuen turvajärjestelmällä, joka sammuttaa moottorin tai ei anna sen käynnistyä, jos sivuseisontatuki on alaasennossa. Mittaristossa on myös sivuseisontatuen merkkivalo. NEUVO: Sivuseisontatuki ei lukitu täydellisesti, jos moottoripyörän paino ei asetu täysin sen varaan. Käännä sivuseisontatuki täysin eteen ja laske pyörän paino sen varaan. Huolimattomasti sivuseisontatuen varaan asetettu moottoripyörä saattaa kaatua. 21

23 MOOTTORIPYÖRÄN KÄYTTÖ Ennen ajoa tehtävät tarkastukset Seuraavien sivujen ohjeiden mukaisesti ennen ajamista tehty ajoneuvon tarkastus ehkäisee teknisten vaurioiden syntymistä ja varmistaa turvallisuutta. Tarkastuksen tekeminen on erityisen tärkeää ennen pitkää ajosuoritusta sekä pitkän säilytyksen jälkeen. VAROITUS! Tarkastusten laiminlyönti saattaa johtaa yllättävään tekniseen vikaan, mikä voi johtaa ajoneuvon hallinnan menettämiseen, vakavaan loukkaantumiseen sekä hengenvaaraan. YLEISTÄ Tutustu huolellisesti omistajan käsikirjaan Lue omistajan käsikirja täydellisesti heti kun olet saanut uuden ajoneuvon ja käytä sitä aina tarvittaessa. Olemme keränneet kaikki oleelliset turvalliseen moottoripyöräilyyn ja tämän ajoneuvon käyttöön liittyvät ohjeet tähän käsikirjaan. Tarkasta hallintalaitteiden toiminta Kaasun, jarrujen ja ohjauksen pitää ehdottomasti toimia täydellisesti. Jos yhdessäkään näistä on jotain vikaa tai puutteita, se voi johtaa ajoneuvon hallinnan menetykseen, mikä lisää onnettomuusriskiä. Jos ajoneuvo joutuu kolariin, kaatuu tai suistuu tieltä, kaikki rakenteet on tarkastettava vaurioiden löytämiseksi. Vaurioituneet rakenteet saattavat pettää yllättävästi, mikä voi johtaa onnettomuuteen ja hengenvaaraan. Vie tarvittaessa ajoneuvo tutkittavaksi valtuutettuun Victory-huoltoon. Sähköjärjestelmään kuuluvien osien tarkastus Kytke virta päälle. Varmista että (hätä)sammutuskatkaisin on käynnistä -asennossa. Kytke virta pois päältä tarkastuksen jälkeen. Korjaa kaikki havaitut viat välittömästi. Kohde Tehtävä tarkastus Ajovalo Tarkasta lähi- ja kaukovalo sekä kaukovalon merkkivalon syttyminen. Takavalo Tarkasta takavalon, rekisterikilven valon ja jarruvalon toiminta. Suuntamerkki Tarkasta molemman puolen etu- ja takavilkun toiminta. Varoitusvilkku Tarkasta vilkkujen sekä niiden merkkivalon toiminta. Äänimerkki Kokeile toiminta ja varmistu riittävästä kuuluvuudesta. Vapaan merkkivalo Kytke vaihteisto vapaalle ja varmista vapaan merkkivalon syttyminen sekä näytön valitun vaihteen näytön muuttuminen kirjaimeksi N. Moottorin öljypaineen varoitus Käynnistä moottori ja tarkasta ettei näyttöön ilmesty matalan öljypaineen varoitussymbolia ja varoitustekstiä LO OIL. (Hätä)sammutuskatkaisin Käynnistä moottori. Sammuta se (hätä)sammutuskatkaisimesta. Varmista ettei moottori käynnisty katkaisimen sammuta -asennossa. 22

24 ENNEN AJOA TEHTAVÄT TARKASTUKSET Polttoaine Kohde Tehtävä tarkastus Sivu Polttoaine Tarkasta bensiinin riittävyys sekä polttoaineletkujen vuodot 23 Moottoriöljy Tarkasta moottoriöljyn määrä sekä öljyvuodot 24 Jarrut Tarkasta jarruvivun ja polkimen napakka tuntuma, jarrunesteen määrä, nestevuodot sekä jarrupalojen kunto Kaasukahva Tarkasta toiminnan herkkyys ja esteetön palautuminen 27 Kytkin Kokeile toimivuus sekä vapaaliikkeen pituus 27 Ohjaus Tarkasta herkkä kääntyminen sekä mahdolliset väljyydet 27 Jousitus Tarkasta toiminta sekä öljyvuodot 27 Hallintalaitteiden vaijerit/letkut Tarkasta vaijerien moitteeton kunto sekä nestepiirien letkujen kunto ja nestemäärä Vanteet/renkaat Tarkasta renkaat, kuvion syvyys, ilmanpaineet sekä vanteet 28 Toisiovedon hihna Tarkasta hihnan kireys sekä hampaiden kunto 28 Varoitusvalot Tarkasta varoitus- ja merkkivalojen toiminta 29 (Hätä)sammutin Tarkasta moottorin (hätä)sammutuskytkimen toiminta Ajovalot, vilkut Tarkasta vilkkujen, ajovalojen sekä jarruvalon toiminta Seisontatuki Tarkasta toiminta sekä pysyminen yläasennossa 28 Kiinnitykset Tarkasta pultti- sekä mutteriliitokset ja sivukansien asennus 28 Polttoaineen määrän polttoaineen syöttölinjaston tarkastus 1. Kytke virta päälle ja tarkasta syttyykö polttoaineen määrän varoitusvalo. 2. Avaa polttoainetankin korkki ja arvioi polttoaineen riittävyys. 3. Tarkasta myös polttoaineletkujen kunto vuotojen ja murtumien havaitsemiseksi. Uusi vaurioituneet osat. HUOMAA: Bensiinin käsittelyssä on aina räjähdys/palovaara. Noudata erityistä varovaisuutta tankatessa. Tankkaa aina hyvin tuuletetussa tilassa tai ulkoilmassa. HUOMAA: Sammuta moottoripyörä aina kun tankkaat. VAROITUS! Älä käytä moottoria sisätiloissa tai muissa huonosti tuuletetuissa tiloissa, pakokaasujen sisältämä häkä saattaa aiheuttaa tajuttomuuden ja kuoleman. NEUVO: NEUVO: Käytä aina puhtaita astioita polttoaineen siirrossa/säilytyksessä. Kausisäilytyksen tai muun pitkän säilytyksen ajaksi suositellaan polttoainetankin tyhjennystä tai lisäämään polttoaineeseen sen säilyvyyttä parantavaa lisäainetta. 23

25 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Moottoriöljy Moottoriöljyn määrän tarkastus Victory Octanen V2-moottorin voitelujärjestelmä on tyypiltään puolikuivasumppu, moottoriöljyn säiliö on osa kampikammiovalua. Puolikuivasumppumoottorissa moottoriöljyn pinnan taso riippuu moottoripyörän asennosta sekä moottorin kierrosluvusta sen sammuttamisen hetkellä. Öljymäärän tarkastus edellyttää erityisen tarkkaa ohjeiden noudattamista. Moottoriöljyn määrä voidaan tarkastaa kylmänä käynnistetystä ja 30 sekuntia tyhjäkäyntiä käyneestä moottorista. Moottoriöljyn tarkastustikku sekä täyttöaukko ovat moottorin oikealla puolella. 1. Pidä moottoripyörää täysin pystysuorassa asennossa. Kytke vaihde vapaalle, käynnistä moottori ja anna sen käydä 30 sekuntia tyhjäkäyntiä. 2. Sammuta moottori. 3. Kierrä täyttötulppa/mittatikku auki, puhdista se ja kierrä mittatikku täysin kiinni. 4. Kierrä mittatikku auki ja tarkasta öljypinnan taso. Sen tulee olla mittatikkuun merkityllä alueella. NEUVO: Mittatikun merkintöjen FULL ja ADD välinen alue vastaa 0,45 l öljyä. 5. Lisää tarvittaessa pieni määrä öljyä ja toista työvaiheet 1-5 kunnes öljyn pinnan taso asettuu suosituksen mukaiseksi. HUOMAA: ÄLÄ lisää moottoriöljyä, jos sen taso asettuu mittatikkuun merkitylle alueelle. Öljyä saa lisätä vain, jos tarkastus on tehty täysin oikein ja sitä on liian vähän. Liian suuri moottoriöljyn määrä heikentää moottorin suorituskykyä ja aiheuttaa ilmansuodattimen nopeaa likaantumista. Liika moottoriöljy tulee imeä pois moottorista. 6. Kierrä tarkastuksen jälkeen moottoriöljyn täyttötulppa/tarkastustikku täysin kiinni. Suositeltu moottoriöljy Victory Synthetic Blend 15W-60 (vastaava API SM ja ILSAC GF-4J -luokiteltu moottoriöljy) 24

26 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Jarrut Etujarrun tarkastus Vedä jarruvivusta ja vapauta se. Vivun tulee palautua alkuasentoon herkästi, eikä vedon aikana saa tuntua takeltelua. Jarruvivussa tulee olla jämäkkä vaste, se ei saa painua 20 millimetriä enempää vapaaasennostaan ennen vasteen tuntemista. Joustavan pehmeä (sienimäinen) jarrukahvan liike paljastaa jarrujärjestelmässä olevan vian. Liian suuri vivun liike saattaa johtua jarrunesteen vähäisyydestä ja/tai jarrujärjestelmään päässeestä ilmasta. Katso kohta Huolto tästä kirjasta sivulta 49 tai toimita ajoneuvo valtuutettuun Victory-huoltopisteeseen. Tarkasta jarrunesteen määrä sekä jarrunesteletkujen ja jarrupalojen kunto (sivu 49). VAROITUS! Jarrujärjestelmän puutteet ja viat voivat johtaa täydelliseen jarrujen häipymiseen, mikä voi johtaa onnettomuuteen sekä hengenvaaraan. Jarrunesteen määrän tarkastus, etujarru 1. Tue moottoripyörää siten, että jarrunestesäiliö asettuu vaakatasoon. 2. Tarkasta jarrunestesäiliön kyljessä olevasta tarkastusikkunasta jarrunesteen määrä sekä väri. 3. Jarrunesteen pinnan tulee asettua tarkastusikkunaan reunoihin merkityn minimitason merkin yläpuolelle. Jarrunesteen tulee olla kirkasta. 4. Lisää jarrunestettä tarvittaessa, ohjeet sivulla 48. HUOMAA: Jarruneste on vaihdettava kahden vuoden välein. Suositeltu jarruneste Victory Brake Fluid DOT4 tai vastaava korkealaatuinen DOT4-luokiteltu jarruneste 25

27 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Jarrut Takajarrun tarkastus 1. Paina jarrupoljinta ja vapauta se. Jarrupolkimessa tulee olla jämäkkä vaste. Poljin ei saa tuntua painettaessa joustavalta eikä se saa painua alaspäin pitempään painettaessa. 2. Vapauta jarrupoljin. Polkimen tulee palautua perusasentoon välittömästi. Palautumisliikkeessä ei saa tuntua takeltelua. 3. Tarkasta jarrunesteen määrä jarrunestesäiliöstä. Tue moottoripyörä ennen jarrunestemäärän tarkastusta täysin pystysuoraan asentoon. 4. Jarrunesteen pinnan tulee asettua vähintään tarkastusikkunassa näkyvän minimimäärän merkin tasolle. 5. Jos jarrunestettä on liian vähän, tarkasta: - jarrupalat - jarrupiirin letkujen ja niiden liitosten vuodot 6. Lisää nestettä tarvittaessa, katso ohjeet s. 47. Liian suuri polkimen liike saattaa johtua sen väärästä säädöstä, jarrunesteen liian pienestä määrästä tai jarrujärjestelmään päässeestä ilmasta. Joustavan pehmeä (sienimäinen) jarrupolkimen vaste paljastaa jarrujärjestelmän vian. Tarkasta jarrunesteen määrä ja jarrupalojen kunto. Jarrunesteen tulee olla kirkasta. Jos jarruneste on tummunut, se pitää vaihtaa. Toimita ajoneuvo valtuutettuun Victory-huoltoon. Jarrunestevuodot Tarkasta kaikkien jarruletkujen kunto sekä liitosten tiiviys. Kiristä vuotavat liitokset suositeltuun osien kiristystiukkuuteen sekä vaihda rikkoutuneet osat välittömästi. VAROITUS! Jarrujärjestelmän puutteet ja viat voivat johtaa täydelliseen jarrujen häipymiseen, mikä voi johtaa onnettomuuteen sekä hengenvaaraan. Älä käytä moottoripyörää, jos sen jarrupiireissä on vuotoja tai jarrunestesäiliöissä on liian vähän jarrunestettä. Korjaa tai korjauta nämä viat välittömästi. 26

28 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Kytkin Kaasukahva Ohjaus Kytkin Kytkimen tulee toimia herkästi. Kokeile kytkimen toiminta painamalla kytkinvipu ohjaustankoa vasten ja vapauttamalla se. Vivun tulee palautua perusasentoon takeltelematta. Vaijerivetoisessa kytkimessä tulee olla pieni välys (0,5-1,5 mm) kytkimen luistamisen estämiseksi. Paina rauhallisesti kytkintä ja tarkasta, että kytkimen rungon ja kytkinvivun väliin jää 0,5-1,5 mm välys ennen kuin kytkinvivussa alkaa tuntua selkeä vastus. Säädä tarvittaessa, ohjeet sivulla 45. Välys vaikuttaa myös starttimoottoriin liitettyyn turvapiiriin, joka estää moottorin käynnistämisen vaihde päällä, jos kytkinvipu ei ole painettu ohjaustankoa vasten. Kaasukahvan toiminnan tarkastus 1. Käännä kaasukahvaa ja päästä se vapaaksi. Kaasukahvan tule palautua perusasentoon välittömästi ja herkästi. 2. Käännä ohjaustanko molempiin ääriasentoihin ja toista kaasukahvan kierto täysin auki ja välitön vapautus. Kaasukahvan tule palautua perusasentoon välittömästi ja herkästi. 3. Jos kaasukahvan toiminta takeltelee, se on huollettava. Käänny tarvittaessa valtuutetun Victory-huollon puoleen. Ohjaus Pidä moottoripyörää täysin pystysuorassa asennossa ja käännä ohjaustankoa ääriasentojen välillä vasemmalta oikealle. Ohjauksessa ei saa tuntua takeltelua. Varmista kaikkien ohjaustangolta lähtevien vaijerien, letkujen ja kaapelien reititys. Ne eivät saa jäädä puristuksiin tai rajoittaa ohjaustangon kääntämistä. Jousitus Tarkasta etuhaarukan nestevuodot sekä mahdolliset muut vauriot. Paina etujarruvipua ja pumppaa etuteleskooppia siten, että voit varmistua jousituksen herkästä toimivuudesta. Tarkasta takaiskunvaimentimen kiinnitys sekä vuodot. Jos havaitset vikoja, korjauta ne valtuutetussa Victory-huollossa. HUOMAA: Varmista riittävä maavara sekä kallistusvara eri kuormilla. Säädä tarvittaessa takajousitusta. Katso ohjeet sivulta

29 ENNEN AJOA TEHTÄVÄT TARKASTUKSET Toisiovedon hihna Toisiovedon hihna Sivuseisontatuki Vanteet ja renkaat Kiinnitykset Tarkasta toisiovedon hihnan hammastuksen sekä hihnapyörien kunto. Hampaissa ei saa olla selkeitä murtumia tai irronneita paloja. Hihnapyörien sivuille saattaa muodostua pieniä kulumauria hihnan hampaiden kohdalle. Pieni kuluma ei edellytä hihnapyörien välitöntä vaihtamista. Seuraa kulumisen edistymistä. Hihnan sivusta vähäisessä määrin purkautuva tukikudos ei edellytä hihnan välitöntä vaihtoa. Seuraa hihnan kulumista. Tarkasta toisiovedon hihnan kireys. Se tulee olla suositellussa tiukkuudessa. Tarkemmat ohjeet toisiovedon hihnan huollosta löytyvät sivuilta 41. Sivuseisontatuki Pidä moottoripyörää täysin pystysuorassa asennossa ja nosta sivuseisontatuki. Sen tulee pysyä yläasennossaan tukematta. Tarkasta sivuseisontatuen kiinnitys sekä sen akselointi. Kiristä kiinnitys ja vaihda kulunut akselipultti tarvittaessa. Vanteet ja renkaat Varmista renkaiden kulutuspinnan kuvion urien riittävä syvyys, se tulisi olla vähintään 1,6 mm. Tarkasta renkaiden kunto mahdollisten viiltojen, halkeamien tai muiden vaurioiden varalta. Tarkasta vanteiden vauriot. Vanteissa ei saa olla halkeamia, murtumia tai painumia. Tarkasta renkaiden ilmanpaineet ja säädä ne kullekin kuormalle sopivaksi. Renkaiden ilmanpaineen tarkastus tulee tehdä kylmille renkaille, 2-3 tuntia ajon jälkeen. Koko Merkki ja malli Suosituspaine kuormalla alle 90 kg yli 90 kg Eturengas 130/ H Kenda Cruiser 2,5 bar (36 psi) 2,5 bar (36 psi) Takarengas 160/ H Kenda Cruiser 2,8 bar (40 psi) 2,8 bar (40 psi) Kiinnitykset Tarkasta silmämääräisesti kaikkien pulttien ja mutterien tiukkuus sekä satulan alla olevien sivukansien pysyminen paikallaan. Jos moottoripyörään on lastattu tavaroita, tarkasta myös niiden kiinnitykset. 28

30 MOOTTORIPYÖRÄN KÄYTTÖ Sisäänajo Tankkaus Sisäänajo Sisäänajo on ajoneuvon käyttöiän kannalta tärkein yksittäinen ajosuoritus. Huolellinen sisäänajo parantaa moottorin suorituskykyä sekä ajoneuvon kaikkien osien luotettavuutta. Victory-moottoripyörien sisäänajomatka on n. 800 km. Aja vaihtelevalla nopeudella, alkuun hyvin rauhallisesti. Lisää vähitellen nopeutta, mutta koko ajan sitä muutellen. Matkamittarin lukema km km NEUVO: Suositeltu ajotapa Vältä käyttämästä enempää kuin 1/3 kaasukahvan liikeradasta kiihdytyksissä. Vältä tasaisella kierrosluvulla pitkään ajamista sekä isolla vaihteella alhaisilla kierroksilla vedättämistä. Vältä voimakkaita kiihdytyksiä, vedätystä pienillä kierroksilla sekä ajamista kaasukahva avattuna enempää kuin puolet kaasukahvan liikeradasta. Aja vaihtelevalla nopeudella mahdollisuuksien mukaan km Vältä kaasukahvan avaamista enempää kuin 3/4 sen liikeradasta. 800 km Teetä ensihuolto valtuutetussa Victory-huollossa. Ensihuollossa tarkastetaan kaikkien moottoripyörän laitteistojen toiminta sekä nestepinnat ja vaihdetaan moottoriöljy sekä öljynsuodatin. Tarkista sisäänajon aikana säännöllisesti (päivittäin) kaikki ajoneuvon nestepinnat, letkut, kiinnitykset ym. tärkeät kohteet. Tankkaus Huolehdi polttoaineen riittävyydestä. Tankatessa moottoripyörän tulee olla pysäköitynä normaalisti sivuseisontatuen varaan. Polttoainetankin saa täyttää polttoainetankin täyttöaukon putken alareunan tasalle. Suositeltu bensiini Lyijytön, min. 91-oktaaninen moottoribensiini (95E10) NEUVO: Victory-moottoripyörissä ei saa käyttää metanolipohjaisia polttoaineita tai E85- bensiiniä. Bensiiniä, jossa on enintään 10 % etanolia tai 10 % MTBE-lisäainetta, voi käyttää. VAROITUS! Bensiinin käsittelyssä on aina räjähdys/palovaara. Noudata erityistä varovaisuutta tankatessa. Tankkaa aina hyvin tuuletetussa tilassa tai ulkoilmassa. VAROITUS! Älä käytä moottoria suljetussa tilassa, pakokaasujen sisältämä häkä saattaa aiheuttaa tajuttomuuden ja kuoleman. 29

31 MOOTTORIPYÖRÄN KÄYTTÖ Polttoainejärjestelmän ilmaus Moottorin käynnistäminen Kaatumisen turvajärjestelmä Polttoainejärjestelmän ilmaus Jos polttoainetankki tyhjenee kokonaan, polttoainejärjestelmä tulee ilmata ennen moottorin käynnistämistä. 1. Täytä polttoainetankki. 2. Käännä virta-avaimesta virta päälle. 3. Varmista että (hätä)sammutuskytkin on käyntiasennossa. 4. Anna polttoainepumpun käydä kunnes se sammuu, noin kaksi (2) sekuntia. 5. Käännä (hätä)sammutuskytkin sammutusasentoon. 6. Odota noin kolme sekuntia ja käännä (hätä)sammutuskytkin käyntiasentoon. 7. Toista tämä 4-5 kertaa ennen starttaamista. Moottorin käynnistäminen 1. Tee suosituksen mukaiset tarkastukset ennen moottoripyörän käynnistämistä. 2. Laita virta-avain virtalukkoon ja kytke virta päälle. 3. Asetu moottoripyörän päälle ja nosta se pystyasentoon. 4. Paina etujarruvipua kevyesti ja nosta sivuseisontatuki yläasentoon. 5. Jos vapaan merkkivalo ei pala, vaihda vapaalle. Moottoripyörän voi käynnistää myös vaihde kytkettynä, jos kytkinvipu on vedettynä ohjaustankoa vasten. HUOMAA: Moottori ei käynnisty, jos vaihde on kytkettynä ja kytkin vapautettu. 6. Varmista että (hätä)sammutuskytkin on käyntiasennossa. 7. Paina ohjaustangon oikealla puolella olevaa käynnistysmoottorin käyttönappia ja vapauta se. ÄLÄ käännä kaasua. Moottorin ohjausjärjestelmä määrittää vallitseviin olosuhteisiin sopivan kaasun avauksen sekä tyhjäkäynnin. NEUVO: Jos moottori ei käynnisty. kokeilu käynnistystä uudestaan noin viiden (5) sekunnin kuluttua. 8. Anna moottori lämmetä tyhjäkäynnillä vähintään 30 sekuntia. Älä nosta moottorin käyntikierroksia yli 2500 kierrokseen. 9. Jos mittaristoon syttyy varoitusvalo Check Engine tai nestekidenäytölle ilmestyy varoitusteksti LO OIL, sammuta moottori välittömästi. Tarkasta moottoriöljyn määrä sivulla 24 annettujen ohjeiden mukaisesti. HUOMAA: Vältä nopeita kaasun avauksia välittömästi moottorin käynnistämisen jälkeen. Anna kylmän moottorin lämmetä noin minuutti ennen liikkeelle lähtöä, puoli minuuttia lyhyen ajotauon jälkeen. Rauhallinen lämmityskäyttö varmistaa moottorin kaikkien osien moitteettoman voitelun. HUOMAA: Moottorin käyntihäiriöt, erityisesti toisen sylinterin sytytyskatko voi aiheuttaa katalysaattorin vaurioitumisen, mikä johtaa pakokaasupäästöjen kohoamiseen. ÄLÄ KÄYTÄ moottoripyörää, jossa ilmenee sytytysongelmia. HUOMAA: Älä kierrätä moottoria vaihde vapaalla tai kytkin pohjaan vedettynä korkeilla kierroksilla. Moottori voi vaurioitua ylikierrosten takia, turvaraja on 8300 k/min. 30

32 MOOTTORIPYÖRÄN KÄYTTÖ Vaihteisto Vaihteisto Vaihteita käytetään vasemman jalkatuen yhteydessä olevalla polkimella. Polkimen kärkeä alaspäin painamalla kytkeytyy ykkönen, eli pienin vaihde. Suuremmat vaihteet kytketään nostamalla vaihdepolkimen kärkeä. Vapaa on 1- ja 2-vaihteiden välissä. Vaihteiston ollessa vapaalla mittaristossa palaa merkkivalo ja moottoripyörää voi siirtää esteettä. Vaihteiden käyttö ja liikkeelle lähtö 1. Käynnistä moottori ja anna sen lämmetä. 2. Annan moottorin käydä tyhjäkäyntiä ja vedä kytkinkahva vasten ohjaustankoa. 3. Paina vasemmalla jalallasi vaihdepoljinta alaspäin kunnes tunnet liikkeen loppuvan. 4. Vapauta kytkinvipu rauhallisesti, samaan aikaan hiukan kaasua lisäten. Kytkimen tarttuessa ajoneuvo lähtee liikkumaan eteenpäin. 5. Vauhdin kasvaessa kytke suurempi vaihde. Paina kytkinvipu alas ja nosta vaihdepoljinta ylöspäin, minkä jälkeen voit vapauttaa kytkinvivun rauhallisesti. 6. Vauhdin hidastuessa tulee valita pienempi vaihde painamalla vaihdepoljinta alaspäin. Noudata suositeltuja vaihtonopeuksia. Vältä pienemmän vaihteen kytkemistä mutkissa. Käytä aina kytkintä ja päästä se rauhallisesti, erityisesti jos ajo-olosuhteet ovat liukkaat. VAROITUS! Vaihteiden kytkeminen ilman kytkimen käyttöä saattaa johtaa moottorin tai voimansiirron osien rikkoutumiseen, mikä voi johtaa onnettomuuteen ja hengenvaaraan. Kytkimen vapauttaminen nopeasti pienemmän vaihteen kytkemisen yhteydessä saattaa aiheuttaa niin voimakkaan moottorijarrutuksen, että takarenkaan pito katoaa. Se voi johtaa onnettomuuteen ja hengenvaaraan. Suositellut vaihtonopeudet Kiihdytys Hidastaminen Vaihteensiirto Nopeus Vaihteensiirto Nopeus 1 > 2 25 km/h 6 >5 65 km/h 2 > 3 40 km/h 5 > 4 55 km/h 3 > 4 55 km/h 4 > 3 40 km/h 4 > 5 70 km/h 3 > 2 30 km/h 5 > 6 80 km/h 2 > 1 15 km/h 31

33 MOOTTORIPYÖRÄN KÄYTTÖ Kiihdyttäminen ja hidastaminen Moottorin sammuttaminen Kiihdyttäminen Moottorin kierrosnopeus nousee kaasukahvaa kiertämällä, mikä aiheuttaa nopeuden kasvamisen. Mitä nopeammin kaasukahvaa kiertää, sitä voimakkaammin moottoripyörä kiihtyy. Tasaisen ja mukavan kiihtyvyyden varmistamiseksi kierrä kaasukahvaa rauhallisin liikkein. VAROITUS! Hyvin nopeat ja rajut kiihdytykset saattavat aiheuttaa ajajan tai matkustajan äkillisen kehon horjahduksen taaksepäin. Se voi johtaa ajoneuvon hallinnan menetykseen ja onnettomuuteen. Voimakas kiihdytys liukkaalla alustalla (kostea, irtonainen aines asvaltin pinnalla) saattaa aiheuttaa takarenkaan yllättävän luiston, mikä voi johtaa ajoneuvon hallinnan menetykseen ja onnettomuuteen. Hidastaminen Varmista aina riittävä välimatka tai muuten riittävä tila rauhallisen määrätietoista jarrutusta varten. Moottoripyörän vauhtia tulisi hidastaa jarruilla. Kun aloitat jarrutuksen, kierrä kaasukahva kiinni ja purista kytkinvipu tarvittaessa vasten ohjaustankoa, jotta moottorijarrutuksen vaikutus takarenkaalle loppuisi. Jarruvipua ja poljinta tulisi käyttää asteittaisesti tiukemmin puristaen/painaen, ei koskaan äkkinäisin, voimakkain liikkein. Renkaan pyörimisnopeuden hidastaminen jarrulla heikentää sen sivuttaispitoa. Pyri välttämään jarrutuksia, jos moottoripyörä on kallistettuna. Nopeuden hidastuessa kytke pienempi vaihde. VAROITUS! Hyvin voimakas jarrutus saattaa aiheuttaa renkaan lukkiutumisen, mikä johtaa lähes poikkeuksetta renkaan sivuttaispidon katoamiseen. Se voi johtaa ajoneuvon hallinnan menetykseen ja onnettomuuteen. Moottorin sammuttaminen Pysäytä moottoripyörä ja kytke vaihde vapaalle ennen moottorin sammutusta. Moottorin voi sammuttaa joko (hätä)sammutuskytkintä painamalla tai virta-avainta kiertämällä. VAROITUS: Moottorin sammuttaminen vauhdissa ja vaihde kytkettynä voi aiheuttaa takarenkaan pidon menetyksen sekä vaurioita voimalinjan komponentteihin. Jos pyörä sammuu kesken ajon, paina kytkin pohjaan ja ohjaa tien sivuun. 32

34 MOOTTORIPYÖRÄN KÄYTTÖ Pysäköinti Pysäköinti Pyri pysäköimään moottoripyörä mahdollisimman kantavalle maaperälle. 1. Pysäytä moottoripyörä ja kytke vaihde vapaalle. 2. Pidä moottoripyörä pystysuorassa ja käännä pyörän vasemmalla puolella oleva sivuseisontatuki varmasti ala-asentoon. 3. Käännä ohjaustanko vasemmalla ja laske moottoripyörän paino rauhallisesti sivuseisontatuen varaan. Kytke vaihde päälle. 4. Poista virta-avain ja kytke tarvittaessa ohjauslukko. 5. Nosta moottoripyörä täysin pystysuoraan ennen sivuseisontatuen nostamista yläasentoon. Varmista huolellisesti sivuseisontatuen nouseminen yläasentoon. VAROITUS! Nosta seisontatuki yläasentoon ennen liikkeelle lähtöä. Alas jätetty seisontatuki saattaa osua voimakkaasti tien pintaan ja aiheuttaa moottoripyörän hallinnan menetyksen. Pysäköinti rinteessä Jos joudut pysäköimään rinteeseen, käännä moottoripyörä aina keula ylämäkeen päin. Vaihteen kytkemällä varmistat moottoripyörän pysymisen paikallaan. Pysäköinti pehmeällä alustalla Pehmeällä alustalla pysäköitäessä on sivuseisontatuen alle etsittävä jokin esine, kivi, vaneripala tai vastaava, joka lisää sivuseisontatuen tallaosan pinta-alaa ja siten sen kantavuutta. HUOMAA: Voimakas auringonpaiste saattaa pehmentää asvalttia niin paljon, että se pettää sivuseisontatuen alla. HUOMAA: Ajossa kuumentuneet moottori ja pakoputkisto saattavat aiheuttaa palovammoja sekä tulipaloriskin. Ota tämä huomioon ajoneuvoa pysäköidessäsi. Sytytyshäiriöiden suojatoiminto Moottorin ohjausjärjestelmän havaitessa sytytyshäiriön syttyy mittaristoon Check Engine -varoitusvalo samalla kun polttoaineen syöttö häiriökoodin aiheuttaneelle sylinterille katkaistaan. Varoitusvalo vilkkuu kunnes sytytysvirta katkaistaan kääntämällä virta-avain OFF-asentoon. Moottorin käynnistys nollaa vikamuistin ja moottorille syötetään polttoainetta normaalisti. Jos sytytyshäiriöitä esiintyy toistuvasti, kolmannen häiriön jälkeen moottorin ohjausjärjestelmän diagnostiikkatoimintoon kirjautuu vikakoodi P0314, Check Engine -varoitusvalo jää palamaan eikä sylinterille syötetä polttoainetta. Selvitä vika valtuutetussa Victory-huollossa. 33

35 MOOTTORIPYÖRÄN HUOLTO Määräaikaishuollot Suositellun huoltovälin noudattaminen varmistaa ajoneuvon moitteettoman toiminnan sekä teknisen turvallisuuden. Moottoripyörän huolto tulee teettää/tehdä suositellun huolto-ohjelman mukaisesti. Ensihuolto (800 km) tulee teettää Victoryn maahantuojan Brandt-Polaris Oy:n valtuuttamassa huollossa. Jos moottoripyörän omistajalla tai sen huollon tekijällä ei ole riittävää ammattitaitoa sekä tarvittavia työkaluja, myös muut huollot tulee teettää valtuutetuissa huoltopisteissä. Ensihuolto (sisäänajohuolto) tulee teettää noin 800 km ajon jälkeen Victoryn virallisessa huollossa. Ensihuollossa vaihdetaan moottoriöljy ja öljynsuodatin, tarkastetaan kaikki nestemäärät ja osien liitokset sekä tehdään tarvittavat säädöt. Ensihuolto varmistaa moottorin parhaan mahdollisen suorituskyvyn ja kestävyyden koko moottoripyörän elinkaaren ajaksi. Seuraavat huollot suoritetaan 8000 kilometrin välein, vuoroin öljynvaihdon ja moottoripyörän moitteettoman toiminnan kannalta tärkeät perustarkastukset sisältävänä määräaikaishuoltona ja vuoroin perusteellisen isona huoltona. Määräaikaishuollossa varmistetaan moottoripyörän moitteeton tekninen toimivuus sekä vaihdetaan moottoriöljyt ja -suodatin. Iso huolto tulee tehdä Victory Service Manualin ohjeiden mukaisesti. Huollossa tarkastetaan kaikki huoltokohteet ja suoritetaan kaikkien voiteluhuoltoa tarvitsevien osien voitelu. Asianmukaisesti tehty huolto edellyttää yleensä suurta asiantuntemusta sekä joitakin erikoistyökaluja. Etenkin ajoneuvon päästötasoihin vaikuttavien komponenttien tarkastus ja säätö edellyttävät osaamista ja erikoistyökaluja. Victory suosittelee huolto-ohjelmaa tiheämmin suoritettavien huoltojen teettämistä, jos moottoripyörää käytetään jatkuvasti raskaissa ja/tai kuluttavissa olosuhteissa. Sellaisiksi määritellään: - jatkuva ajo suurilla nopeuksilla - pitkäaikainen ajo huomattavan hiljaa - ajo erittäin pölyisissä tai kosteissa olosuhteissa HUOMAA: Määräaikaishuoltojen laiminlyönti mitätöi takuun voimassaolon. Huoltojen laiminlyönti on myös turvallisuusriski. NEUVO: Käytä aina alkuperäisiä Victory -varaosia ja huoltotuotteita. Muiden kuin alkuperäisosien käyttö voi aiheuttaa turvallisuusriskin. Jotkin huolloissa käytettävistä kemikaaleista ovat haitallisia elimistölle (bensiini, öljyt, jarruneste). Estä niiden ihokosketus sekä vältä niistä muodostuvien höyryjen hengittämistä. Noudata aina tuotteen valmistajan laatimia turvallisuusohjeita. VAROITUS! Väärin asennetut tai huolimattomasti säädetyt osat voivat heikentää merkittävästi ajoneuvon hallittavuutta. Väärin asennetut sähköosat voivat vaurioittaa ajoneuvon sähköjärjestelmää. Molemmissa tapauksissa seurauksena voi olla ajoneuvon tai sen osan vaurioituminen, henkilövahinko tai hengenvaara. Jos et hallitse tarvittavia huolto- ja korjaustyövaiheita ja/tai tarvittavat (erikois)työkalut puuttuvat, käytä valtuutetun Victoryhuollon palveluita. 34

36 MOOTTORIPYÖRÄN HUOLTO Määräaikaishuollot Huoltotaulukossa käytettävien kirjainsymbolien tulkinta: T = Tarkastus P = Puhdistus R = Rasvaus V = Vaihto KOHDE Toimenpide HUOLTOVÄLI (x 1000 km) 0, Moottoriöljy+suodatin Vaihda (1) V - V - V - V - V - V - Ilmansuodatin Tarkasta/vaihda T T V T V T V T V T V T Sytytystulpat Tarkasta/vaihda T - - V - - T - - Jäähdytysjärjestelmä Tarkasta (2) T T T T T T T T T T R T Huohotinjärjestelmä Tarkasta T T T T T T T T T T T T Voitelujärjestelmä Tarkasta vuodot T T T T T T T T T T T T Pakoputkisto Tarkasta T T T T T T T T T T T T Polttoainejärjestelmä Tarkasta (3) T T T T T V T T T T V T Venttiilien välys Tarkasta/säädä T T VOIMANSIIRTO Kytkinvaijeri (välys) Tarkasta, voitele T T R T R T R T R T R T Kytkinvivun akseli Tarkasta, voitele R T R T R T R T R T R T Vaihdepoljin Tarkasta T T T T T T T T T T T T Toisiovedon hihna Tarkasta/vaihda (4) T T T T T V T T T T V T JOUSITUS, JARRUT, RENGASTUS JA RUNKO Emäputken laakerit Tarkasta T T T R T T R T T R T T Etuhaarukan öljyt Tarkasta (5) T T T R T T R T T R T T Etupyörän akseli Tarkasta kireys T T T T T T T T T T T T Takahaarukan laakerointi Tarkasta T T T T T T T T T T T T Takaiskunvaimennin Tarkasta, vaihda T - - T - - T V T Takapyörän linjaus Tarkasta T T T T T T T T T T T T Etujarruvipu Tarkasta, voitele R T R T R T R T R T R T Takajarrupoljin Tarkasta T T R T R T R T R T R T Jarrunesteet Tarkasta/vaihda (5) T T T T R T T T T T R T Jarruletkut/-palat Tarkasta/vaihda (6) T T T T T T T T T T T T ABS-järjestelmä Tarkasta osat T T T T T T T T T T T T Renkaat ja vanteet Tarkasta T T T T T T T T T T T T SÄHKÖJÄRJESTELMÄ Akku Tarkasta/huolla T T T T T T T T T T T T Vikakoodit Tarkasta T T T T T T T T T T T T Ajovalot, vilkut Tarkasta/suuntaa T T T T T T T T T T T T Varoitus-/merkkivalot Tarkasta T T T T T T T T T T T T ABS-järjestelmä Tarkasta toiminta T T T T T T T T T T T T MUUT Sivuseisontatuki Tarkasta/voitele R R T T T T T T T T T T Osien kiinnitys Tarkasta T T T T T T T T T T T T Suorita koeajo T T T T T T T T T T T T Selityksiä 1. Vaihda moottoriöljy ja öljynsuodatin vuosittain 2. Vaihda jäähdytysneste km:n välein 3. Polttoainejärjestelmän suodatin tulee vaihtaa km:n välein 4. Tarkasta toisiovedon hihnan kireys kaikissa huolloissa, vaihda se km:n välein. 5. Vaihda etuhaarukan öljyt ja jarrunesteet kahden (2) vuoden välein. 6. Vaihda jarrupalat aina kun ne ovat kuluneet loppuun 35

37 MOOTTORIPYÖRÄN HUOLTO Moottoriöljyn vaihto Moottoriöljyn ja suodattimen vaihto Öljynvaihto tulee tehdä huolto-ohjelman mukaisesti, raskaissa olosuhteissa tiheämmin. HUOMAA: Kylmissä olosuhteissa moottoriin voi kondensoitua vettä. Se voi jäätyä öljykanaviin, mikä voi johtaa moottorivaurioon. Öljynvaihto tehdään käyntilämpöiselle moottorille. Varo pakoputkistoa ja öljykosketusta. 1. Jos moottori ei ole lämmin, käynnistä se ja anna käydä noin viisi (5) minuuttia. 2. Varmista moottoripyörän pystyssä pysyminen seisontatuen varassa. Jos mahdollista, käytä moottoripyörän pystysuorassa pitävää nostinta. 3. Puhdista tyhjennystulppien alue ja aseta öljyn keräilyastia moottorin alapuolelle. 4. Kierrä molemmat tyhjennystulpat auki. Valuta öljy keräilyastiaan. 5. Puhdista tyhjennystulppien tiivistepinnat, aseta uudet tiivisteet ja kierrä tyhjennystulpat kiinni. Niiden kiristysmomentti on 20 Nm. 6. Kierrä suodatin auki suodatinavaimella ja valuta öljy keräysastiaan. 7. Puhdista moottorin lohkon tiivistepinta. 8. Voitele uuden öljynsuodattimen tiiviste moottoriöljyllä. Tarkasta tiivisteen kunto. 9. Kierrä öljynsuodatin kiinni käsin. Kun öljynsuodattimen tiiviste osuu moottorin lohkon vastinpintaan, tee loppukiristys kiertämällä suodatinta vielä 3/4 kierrosta. 10. Poista öljyn täyttötulppa/mittatikku ja valuta moottoriin 2,8-3,8 litraa moottoriöljyä. Älä täytä liian täyteen. Kierrä täyttötulppa/mittatikku paikoilleen. 11. Nosta moottoripyörä pystysuoraan asentoon ja käynnistä moottori. Anna sen käydä tyhjäkäynnillä 30 sekuntia. 12. Sammuta moottori ja tarkasta öljypinnan taso. Lisää tarvittaessa öljyä siten, että öljypinnan taso nousee mittatikun FULL -merkin tasolle. NEUVO: Mittatikun FULL ja ADD -merkintöjen väli on n. 0,45 l moottoriöljyä. HUOMAA: Älä lisää öljyä yli suosituksen. Liian suuri moottoriöljyn määrä heikentää moottorin suorituskykyä ja voi liata ilmansuodattimen. Ime liika öljy pois. 13. Käytetty moottoriöljy ja öljynsuodatin ovat ongelmajätteitä. Huolehdi niiden asianmukaisesta hävittämisestä. Suositeltu moottoriöljy Moottoriöljyn määrä Victory Synthetic Blend 15W-60 (luokittelu API SM ja ILSAC GF-4) Öljynvaihdossa 2,8-3,8 litraa, ensitäyttö 4,25 l HUOMAA: Moottoriöljyn vaihdon jälkeen mittaristossa saattaa syttyä vähäisestä öljypaineesta varoittava LO OIL -näyttö moottoria käynnistettäessä. Jos näin käy, anna moottorin käydä tyhjäkäyntiä kunnes varoitus sammuu. Moottorin kierrosten nosto varoituksen näkyessä saattaa aiheuttaa moottorivaurion. 36

38 MOOTTORIPYÖRÄN HUOLTO Jäähdytysjärjestelmä Jäähdytysjärjestelmä Moottorissa käytettävän jäähdytysnesteen määrää hallitaan jäähdytysjärjestelmän paisuntasäiliöllä ja siihen liitetyillä osilla; paisuntasäiliön letkulla, jäähdyttimen painekorkilla ja sen alla olevalla jäähdyttimen täyttökanavalla. Moottorin lämmetessä jäähdytysnesteen tilavuus kasvaa. Neste pääsee jäähdyttimestä painekorkin kautta paisuntasäiliöön. Vastaavasti moottorin jäähtyessä jäähdytysneste kulkeutuu paisuntasäiliöstä jäähdyttimeen. Uudessa moottoripyörässä tai jäähdytysnesteen vaihdon jälkeen jäähdytysnesteen määrän väheneminen jäähdytysjärjestelmässä on luonnollista, kun järjestelmään jäänyt ilma poistuu. Seuraa jäähdytysnesteen määrää paisuntasäiliössä. Victory suosittelee Antifreeze 50/50 Premix-nesteen käyttöä tai vastaavaa tislatun veden ja etyyliglykolin seosta suhteessa 50/50. NEUVO: Älä koskaan lisää jäähdytysjärjestelmään vesijohto- tai luonnon vettä. Siinä olevat mineraalit saattavat aiheuttaa moottorin osien syöpymistä. Käytä puhdistettua (akku) vettä. Victory suosittelee jäähdytysnesteen vaihtoa viiden (5) vuoden tai km:n, kumpi täyttyy ensin. Jäähdytysnesteen vaihto tulee teettää valtuutetussa Victory-huollossa. Jäähdytysnesteen määrän tarkastus NEUVO: Taskulappu helpottaa tarkastustyötä. 1. Anna moottorin jäähtyä ennen jäähdytysnesteen määrän tarkastusta. 2. Tarkastus tulee tehdä tasaisella alustalla täysin pystysuorassa olevalle moottoripyörälle. 3. Suuntaa taskulampun valokeila taaemman sylinterin lämpösuojan ja rungon välistä siten, että paisuntasäiliö ja sen sisältö valaistuvat. 4. Varmista jäähdytysnesteen pinnan asettuminen lämpösuojassa olevan FULL COLD - merkinnän tasolle. 5. Jos jäähdytysnesteen pinnan taso on liian alhainen, lisää sitä. Poista istuin, kierrä sen alla oleva paisuntasäiliön täyttökanavan korkki auki ja lisää jäähdytysnestettä. NEUVO: Paisuntasäiliön ylivuotoputki ehkäisee ylitäyttöä. 6. Sulje täyttökanavan korkki, asenna istuin paikoilleen ja tarkasta jäähdytysnesteen määrä. 37

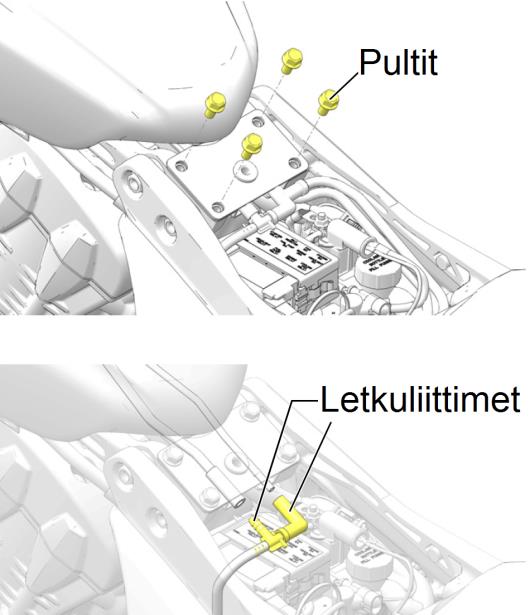

39 MOOTTORIPYÖRÄN HUOLTO Istuin Polttoainetankki Istuimen irrotus ja asennus Istuimen poistaminen on edellytys useille huoltotoimille. 1. Kierrä auki istuimen kiinnitysruuvi sen etuosasta esimerkiksi rekisterikilven telineeseen kiinnitetyn yleistyökalun avulla. 2. Työnnä istuinta hiukan eteenpäin, jotta istuin irtoaisi takaosan tukiholkista. Istuimen etuosan metallinen tukirakenne liukuu istuimen ja polttoainetankin väliin sijoitetun suojakumin alapuolelle. 3. Nosta istuimen takaosaa ja vedä sitten sitä taaksepäin. 4. Istuin asennetaan päinvastaisessa työjärjestyksessä. VAROITUS: Istuimen rungon takaosan tapit tulee asettaa tarkasti tukiholkkeihin, muuten istuin voi alkaa heilua sivusuunnassa. NEUVO: Huolehdi istuinta irrottaessa ja asentaessa siitä, ettei istuimen runko tai käytettävät työkalut naarmuta tankkia tai muita moottoripyörän osia. Polttoainetankin irrotus Lue huolellisesti nämä ohjeet kokonaisuudessaan ennen polttoainetankin irrotusta. Älä ala irrottamaan tankkia, ellet ole täysin varma siitä, että pystyt suoriutumaan työstä. Jos epäröit, käytä valtuutetun Victory-huollon palveluita. Polttoainetankin irrottamisessa työtä helpottaa merkittävästi polttoainepumpulta lähtevän letkuliitoksen sulkeva erikoistyökalu (PV-50567). Ennen työn aloitusta valmistele polttoainetankille sijoituspaikka, jossa se ei pääse naarmuuntumaan. Varaudu myös polttoainevuotoihin. 1. Poista istuin. 2. Poista polttoainetankin takaosan kiinnityspultteja suojaava kumiosa. 3. Avaa polttoainetankin kiinnitystuen neljä pulttia. 4. Paikanna polttoainetankin ilmaus- ja ylivuotoletkujen liittimet tankin kiinnityskorvakkeen ala- ja takapuolelta. 38

40 MOOTTORIPYÖRÄN HUOLTO Polttoainetankki Polttoainetankin irrotus 5. Irrota varovasti ilmaus- ja ylivuotoletkut liittimestä. 6. Käännä ohjaustanko suoraksi. Suojaa polttoainetankin etuosa tarkoitukseen sopivalla kankaalla. Tankin maalipinta voi vaurioitua, jos se osuu mittaristoon tai ohjaustankoon tankin paikoiltaan nostamisen aikana. 7. Nosta tankin takaosaa noin viisi (5) senttiä. 8. Irrota polttoainepumpun sähköliitin painamalla liittimessä olevaa lukituskielekettä. 9. Aseta imukykyistä kangasta polttoaineletkun liitoksen alle. Irrota polttoainepumpulta lähtevän letkun liitos painamalla letkuliitintä sen molemmilta puolilta. 10. Aseta letkuliittimeen polttoaineletkun sulkeva erikoistyökalu PV Nosta tankin takaosaa ja vedä sitä samalla varovasti taaksepäin, jotta tankki irtoaisi sen etuosaa tukevista vaimenninkumeista. 12. Nosta tankki pois paikoiltaan ja aseta se huolellisesti paikkaan, jossa se ei voi vahingoittua. 13. Jos tankin vaimenninkumit ovat irronneet tankin mukaan, asenna ne takaisin paikoilleen rungon kiinnityspisteeseen. Polttoainetankin asennus 1. Käännä ohjaustanko suoraksi. Suojaa polttoainetankin etuosa sopivalla kankaalla. 2. Varmista polttoainetankin etuosan kiinnityksen vaimenninkumien paikoillaan oleminen. Tankin asentamista helpottaa vaimenninkumien kostuttaminen alkoholilla, saippuavedellä tai kumivoiteluaineella. 3. Aseta tankin etuosan korvakkeet kumivaimentimiin ja liu uta tankki paikoilleen. Varo letkuliitoksen sulkutyökalun sekä sähköliittimen vahingoittamista. 4. Tue tankin takaosaa siten, että pystyt poistamaan polttoaineliitoksen sulkulaitteen sekä kytkemään polttoaineletkun ja polttoainepumpun sähköliittimen. 5. Laske tankin takaosa paikoilleen. 6. Kytke polttoainetankin ylivuoto- ja ilmausletkut. 7. Kierrä tankin neljä (4) kiinnityspulttia kiinni. Niiden kiristysmomentti on 24 Nm. 8. Aseta kiinnityspulttien suojakumi paikoilleen. 9. Ilmaa polttoainejärjestelmä, ohjeet sivulla Tarkasta mahdolliset polttoainejärjestelmän vuodot. 11. Asenna istuin paikoilleen. 39

41 MOOTTORIPYÖRÄN HUOLTO Polttoainejärjestelmä Ilmansuodatin Polttoainesuodatin Polttoainesuodatin on osa polttoainetankin sisään asennettua polttoainepumppua. Suodattimen vaihto tulee teettää valtuutetussa Victory-huollossa. Polttoainejärjestelmän letkut 1. Tarkasta polttoainejärjestelmään kuuluvien letkujen kunto sekä niiden liitosten mahdolliset vuodot. 2. Polttoainejärjestelmä on paineistettu, sen huoltaminen vaatii huolellisuutta. Victory suosittaa kaikkien polttoainejärjestelmään liittyvien huoltojen teettämistä valtuutetussa huoltopisteessä. Ilmansuodattimen tarkastus ja vaihto Ilmansuodatin tulee vaihtaa huolto-ohjelman mukaisesti ( km välein) tai aina kun sen kunto vaatii sitä. Tukkoinen tai rikkoutunut ilmansuodatin saattaa aiheuttaa moottorivaurion. 1. Poista istuin, ohjeet sivulla Poista polttoainetankki, ohjeet sivuilla HUOMAA: Älä päästä roskia, ruuveja tai muita tavaroita tipahtamaan ilmansuodattimeen tai sen alla olevaan imukanavistoon. 3. Kierrä ilmansuodatinelementin kuusi (6) ruuvia auki. 4. Poista suodatin paikoiltaan ja tarkasta sen kunto. Älä yritä puhdistaa suodatinta, vaan vaihda se tarvittaessa uuteen. 5. Puhdista ilmansuodatinkotelo ja muu suodattimen ympäristö liasta ja pölystä. 6. Asenna suodatin paikoilleen ja kiristä sen ruuvit. Älä kiristä liikaa, kiristysmomentti on 2,7 Nm. 7. Asenna polttoainetankki ja istuin paikoilleen. HUOMAA: Vaihda ilmansuodatin suositeltua vaihtoväliä useammin, jos moottoripyörää käytetään erityisen kosteissa tai pölyisissä olosuhteissa. 40

42 MOOTTORIPYÖRÄN HUOLTO Toisiovedon hihna Toisiovedon hihna Moottori voima välitetään takapyörälle hammashihnan välityksellä. Hihna on käytännössä huoltovapaa, mutta se voi vaurioitua tai kulua. Hammashihna tulee vaihtaa suositellun huolto-ohjelman mukaisesti sekä aina, kun se vaurioituu merkittävästi. Hihnan käyttöikä pitenee, jos sitä puhdistaa säännöllisesti. Victory suosittelee hihnan puhdistusta jokaisen renkaan vaihdon yhteydessä. Jos moottoripyörää käytetään toistuvasti erittäin märissä tai pölyisissä olosuhteissa, hihnan puhdistus tulisi tehdä useammin. 1. Tee pesuaineseos vedestä ja miedosta saippuasta. 2. Puhdista pehmeällä nylon-harjalla ja pesuaineseoksella hihna sekä hihnapyörät, erityisesti hihnapyörien uran reuna-alueet, joihin lika tiivistyy. 3. Huuhtele hihna runsaalla vedellä ja anna sen kuivua täydellisesti. HUOMAA: Älä tee hihnan kireyden tarkastusta, jos se on märkä tai kuuma. Hihnan tulee jäähtyä vähintään neljä tuntia ja kuivua täydellisesti (24 h) ennen kireyden tarkastusta ja säätöä. Toisiovedon hihnan kunnon tarkastus Toisiovedon hihnan kunto tulee tarkastaa jokaisessa huollossa. Hihna tulee vaihtaa jos sen hammastuksessa on murtumia tai sen reunat ovat selkeästi kuluneet. Hihnan vaihtoväli on km, vaikka hihna näyttäisi silmämääräisesti hyväkuntoiselta. Jos hihna vaurioituu kesken suositellun huoltovälin ja se on uusittava, niin samalla on vaihdettava molemmat hihnapyörät, jos niiden vaihdosta on yli 8000 km. HUOMAA: Toisiovedon hihnan vaihto tulee teettää valtuutetussa Victory-huollossa. VAROITUS! Vinossa oleva taka-akseli kiihdyttää toisiovedon hihnan kulumista. Sen yllättävä katkeaminen saattaa johtaa moottoripyörän hallinnan menettämiseen ja onnettomuuteen. 41

43 MOOTTORIPYÖRÄN HUOLTO Jousitus Takajousituksen painuman (jousien esijännityksen) säätö Tarkasta säännöllisesti takaiskunvaimentimien jousien esijännitys. Sen tulisi asettua kulloisellakin kuormalla suosituksen mukaiseksi. Moottoripyörän maavara ja kallistusvara pienenenevät merkittävästi, jos moottoripyörällä kuljetetaan jotakuta tai poikkeuksellisen painavaa kuormaa. Tätä voidaan ehkäistä lisäämällä takaiskunvaimentimen jousen esijännitystä. Isolle kuormalle sopivan kantavaksi säädetty jousitus tuntuu yksin ajettaessa kovalta, mikä heikentää mukavuutta. Säädä tarvittaessa takaiskunvaimentajien jousen esijännitystä. Se tehdään jousien esijännityksen säätörengasta kiertämällä. 1. Tarkasta rengaspaineet ja säädä ne suosituksen mukaiseksi. 2. Kuormaa moottoripyörä aiotulla lastilla. Asetu ajajan paikalle ajovarusteissa. Tasapainota pyörää kevyesti, anna kehosi painon levätä istuimella. Pyydä matkustaja ajovarusteissaan istumaan ja kuormaa mahdolliset matkatavarat. 3. Pyydä avustajaa mittaamaan takaiskunvaimentimien kiinnityspulttien välinen etäisyys pulttien keskikohtien väliltä molemmilta puolilta moottoripyörää. Sen tulisi olla 251 mm. 4. Säädä jousen esijännitystä tarvittaessa. 5. Pysäköi moottoripyörä seisontatuen varaan. 6. Suihkuta yleisvoiteluainetta säätörenkaan ja jousen liitoskohtaan. Älä suihkuta voiteluainetta hammashihnaan. 7. Kierrä säätörengasta haluttuun suuntaan. Kiertämällä säätörengasta vastapäivään (auki) jousen esijännitys eli takajousituksen kantavuus pienenee ja ajomukavuus pienellä kuormalla kohenee. Kiertämällä säätömutteria myötäpäivään (kiinn)i takajousituksen kantavuus kasvaa, eli takajousituksesta tulee jämäkämpi. 8. Tarkasta säädön jälkeen jousituksen painuma aiotulla kuormalla. VAROITUS! Väärä jousituksen esijännityksen säätö heikentää moottoripyörän ajettavuutta, mikä voi johtaa moottoripyörän hallinnan menettämiseen ja onnettomuuteen. 42

44 MOOTTORIPYÖRÄN HUOLTO Jousitus Takajousituksen ja takapyörän laakerien tarkastus 1. Istu ajajan paikalla ja pompauta takajousitusta muutaman kerran. Jousituksen tulee toimia herkästi ja takeltelematta. Kuuntele mahdollisia sivuääniä. 2. Nosta takarengas ilmaan. Käytä asianmukaista nostolaitetta. Varmista moottoripyörän pysyminen pystyssä noston ja tarkastustoimenpiteiden aikana. 3. Ota takapyörän vanteesta tukeva ote ja yritä heiluttaa sitä sivusuunnassa. Mahdollisesti tuntuva välys johtuu joko takahaarukan akselin tai takapyörän laakerien väljyydestä. Takahaarukan akselin laakerien vaihto on tehtävä seuraavassa huollossa, takapyörän laakerien uusiminen välittömästi. 4. Kytke vaihteisto vapaalle ja pyöritä takarengasta hitaasti. Jos tunnet nykäisyjä tai muuta vastusta, tarkasta pyörän laakerit, akseli sekä jarrupalojen ja jarrusatuloiden mäntien kunto syyn löytämiseksi. Huolla tai huollata kohteet välittömästi. HUOMAA: Victory suosittaa kaikkien takajousituksen sekä takapyörän tuennan huolto- ja korjaustoimenpiteiden teetättämistä valtuutetussa huollossa. Etujousituksen (teleskooppihaarukan) tarkastus Etujousituksessa käytettävän teleskooppihaarukan moitteeton toimivuus edellyttää säännöllistä puhdistusta sekä etuhaarukkaöljyn vaihtamista huoltoohjelman mukaisesti 2 vuoden tai km välein. 1. Pysäköi moottoripyörä. 2. Tarkasta silmämääräisesti mahdolliset etuhaarukan tiivisteiden vuodot. Öljyvuotoa ei saa esiintyä, vuotavat tiivisteet on uusittava välittömästi. Älä aja moottoripyörällä, jos etuhaarukan tiivisteet vuotavat. 3. Tarkasta liukuputkien pinnoitus. Puhdista liukuputket kaikesta ylimääräisestä liasta, hyönteisten jäämistä jne. Varo liukuputkien naarmuttamista. 4. Nouse moottoripyörän päälle, purista etujarruvipua ja pumppaa etujousitusta. Liikkeen tulee olla pehmeä ja takeltelematon, eikä kolahduksen kaltaista ääntä saa kuulua. HUOMAA: Etuhaarukan huolto vaatii erikoistyökaluja. Victory suosittaa kaikkien etuhaarukan huolto- ja korjaustoimenpiteiden teettämistä valtuutetussa huollossa. NEUVO: Etuhaarukassa käytetyn öljyn laatu, kunto ja määrä vaikuttavat merkittävästi etujousituksen toimivuuteen. Suosituksen mukainen etuhaarukkahuolto varmistaa turvallisen ja mukavan ajettavuuden sekä jousituksen osien vähäisen kulumisen. 43

45 MOOTTORIPYÖRÄN HUOLTO Ohjauksen ja etupyörän laakerien tarkastus Ohjauksen laakerit Huohotusjärjestelmä Sivuseisontatuki Pakoputkisto 1. Nosta moottoripyörän etuosaa siten, että eturengas irtoaa maasta. Nostovälineen tulee olla suosituksen mukainen, ohjeet sivulla 58. Tue moottoripyörä ja varmista ettei se pääse kaatumaan työskentelyn aikana. 2. Käännä ohjaustankoa ääriasentojen välillä. Liikkeen aikana ei saa tuntua takeltelua. Varmista ohjaustangolta lähtevien vaijerien, johtojen ja letkujen esteetön reititys. 3. Käännä ohjaustanko suoraan. Ota etuhaarukan alapäästä, etupyörän akselin kohdalta tukeva ote ja yritä heiluttaa etuhaarukkaa pituussuunnassa. Välystä ei saa tuntua. Jos havaitset välyksen, emäputken laakerit on huollettava ja säädettävä. 4. Käännä etupyörä toiseen ääriasentoon. Ota etuvanteesta tukeva ote ja yritä vääntää sitä sivusuunnassa. Välystä ei saa ilmetä. Välys edellyttää etupyörän laakerien uusimista. 5. Pyöritä eturengasta hitaasti. Jos liike takeltelee, tarkasta etupyörän laakerit, akseli sekä jarrupalojen ja jarrusatulan mäntien kunto syyn löytämiseksi. Huolla tai huollata kohteet välittömästi. HUOMAA: Victory suosittaa kaikkien ohjauksen ja etupyörän laakerien huolto- ja korjaustoimenpiteiden teetättämistä valtuutetussa huollossa Huohotusjärjestelmän letkujen tarkastus Tarkasta huohotusjärjestelmän kaksi letkua aina kun polttoainetankki poistetaan paikaltaan. Etsi letkuista ja niiden liitoksista vuodoista tai halkeamista niiden koko pituudelta. Uusi vaurioituneet huohotusjärjestelmän letkut. Sivuseisontatuki Tarkasta sivuseisontatuen kiinnitys sekä akselointi. Kiristä kiinnitys tai vaihda kulunut akselipultti sekä suorita voitelu tarvittaessa. Tarkasta sivuseisontatuen turvakytkimen toiminta yrittämällä käynnistystä vaihde kytkettynä ja sivuseisontatuki alas laskettuna. Moottori EI SAA käynnistyä, jos sivuseisontatuki on alhaalla ja vaihde kytkettynä. Jos niin käy, tarkastuta vika valtuutetussa Victory-huollossa. Pakoputkisto Tarkasta pakoputkiston vauriot sekä vuodot säännöllisesti. Vaihda vaurioituneet osat uusiin. Tarkasta kaikki pakoputkiston liitoskohdat sekä niissä olevien kiinnittimien kunto. Kiristä pakoputkiston liitoskohtien pultit, ruuvit ja mutterit. Varo kiristämästä liikaa. 44

46 MOOTTORIPYÖRÄN HUOLTO Kaasukahva Kytkin Kaasukahva Kaasukahvan tulee kiertyä auki ja palautua lepoasentoon pehmeästi ja takertelematta. 1. Sammuta moottori. Käännä kaasukahvaa ja päästä se palautumaan. Kaasukahvan tulee palautua perusasentoonsa välittömästi ja takeltelematta. 2. Käännä ohjaustanko molempiin ääriasentoihin ja toista kaasukahvan kierto. 3. Jos kaasukahvan liike takeltelee, selvitä syy. Korjaa mahdollinen vika, jos se on selkeä ja yksinkertainen (lika yms.) Kaikki muut kaasukahvan toimintaan liittyvät korjaukset tulee teettää valtuutetussa Victory-huollossa. Mekaanisen kytkimen huolto ja säätö Vaijerivedolla toteutetussa kytkimessä tulee olla pieni välys (0,5-1,5 mm) kytkimen luistamisen estämiseksi. Paina rauhallisesti kytkintä ja tarkasta, että kytkinvivun runko-osan ja kytkinvivun väliin jää 0,5-1,5 mm välys ennen kuin kytkinvivussa tuntuu selkeä vastus. Välys säädetään seuraavasti: 1. Paikanna kytkinvaijerin säätökappale moottorin alapuolelta, oikean runkoputken vierestä. 2. Vedä suojakumi pois säätökappaleen päältä. 3. Pidä kytkimen vaijerin säätömutteria paikallaan ja kierrä lukitusmutteri auki. 4. Säädä oikea välys (0,5-1,5 mm) kiertämällä säätömutteria sopivaan suuntaan. 5. Tarkasta vaihde päällä käynnistyksen estävän suojapiirin toiminta. 6. Kierrä lukitusmutteri kiinni ja asenna suojakumi paikoilleen. Kytkinvivun akselin voitelu 1. Avaa kytkinvivun akselin lukitusmutteri ja poista akseli. Irrota kytkinvaijeri vivusta. 2. Poista kaikki vanha rasva vivusta, vipurungosta ja vaijerin päästä. Voitele em. alueet joko molybdeeni- tai yleisvaseliinilla. 3. Aseta kytkinvipu, -vaijeri sekä vivun akseli paikoilleen. 4. Säädä kytkimen välys. Katso edellinen kohta. 5. Kierrä säätökappaleesta lukitusmutteri kiinni ja asenna sen suojakumi paikoilleen. 45

Omistajan käsikirja 2016

Omistajan käsikirja 2016 Omistajan käsikirja 2016 Hammer S Hammer 8-Ball Vegas Vegas 8-Ball Vegas High-Ball Gunner Judge Omistajan käsikirja Esipuhe ja ajoneuvon tunnistetiedot... 2 Turvallisuus. 4 Ajoneuvon rakenne 13 Ennen ajoa

Lisätiedot

Omistajan käsikirja 2011

Omistajan käsikirja 2011 Omistajan käsikirja 2011 Cross Roads Cross Roads Deluxe Cross Country Ness Cross Country SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS Yleiset turvallisuusohjeet

Lisätiedot

Omistajan käsikirja 2015. Indian Scout

Omistajan käsikirja 2015. Indian Scout Omistajan käsikirja 2015 Indian Scout Copyright 2014 Indian Motorcycle International, LCC. Tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä olevaan tuotetietoon. Jatkuvan tuotekehityksen

Lisätiedot

ENNEN AJOA TEHTÄVÄT TARKASTUKSET

ENNEN AJOA TEHTÄVÄT TARKASTUKSET Omistajan käsikirja 2010 SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS Yleiset turvallisuusohjeet ja varoitusmerkinnät 5 Yksityiskohtaisia turvallisuusohjeita,

Lisätiedot

Omistajan käsikirja 2016. Chief Classic Chief Vintage Roadmaster Dark Horse Chieftain

Omistajan käsikirja 2016. Chief Classic Chief Vintage Roadmaster Dark Horse Chieftain Omistajan käsikirja 2016 Chief Classic Chief Vintage Roadmaster Dark Horse Chieftain Copyright 2015 Indian Motorcycle International, LLC. Tässä julkaisussa oleva tieto perustuu tuoreimpaan käytettävissä

Lisätiedot

Omistajan käsikirja 2013. Hard-Ball Cross Country Cross Country Touring Cross Roads Classic

Omistajan käsikirja 2013. Hard-Ball Cross Country Cross Country Touring Cross Roads Classic Omistajan käsikirja 2013 Hard-Ball Cross Country Cross Country Touring Cross Roads Classic SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS Yleiset turvallisuusohjeet

Lisätiedot

Omistajan käsikirja 2013

Omistajan käsikirja 2013 Omistajan käsikirja 2013 Hammer S Hammer 8-Ball Vegas 8-Ball Vegas Jackpot Boardwalk High-Ball Judge SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS

Lisätiedot

Omistajan käsikirja 2012

Omistajan käsikirja 2012 Omistajan käsikirja 2012 Cross Roads Cross Country Ness Cross Country Cross Country ouring SISÄLLYSLUEELO SISÄLLYSLUEELO ESIPUHE JA AKUUEHDO AJONEUVON UNNISEIEDO 1 3 4 URVALLISUUS Yleiset turvallisuusohjeet

Lisätiedot

Omistajan käsikirja 2012

Omistajan käsikirja 2012 Omistajan käsikirja 2012 Hammer S Hammer 8-Ball Vegas 8-Ball Vegas Jackpot Zach Ness Vegas Vegas High-Ball SISÄLLYSLUEELO SISÄLLYSLUEELO ESIPUHE JA AKUUEHDO AJONEUVON UNNISEIEDO 1 3 4 URVALLISUUS Yleiset

Lisätiedot

Omistajan käsikirja 2012. Vision Touring Ness Vision Touring

Omistajan käsikirja 2012. Vision Touring Ness Vision Touring Omistajan käsikirja 2012 Vision ouring Ness Vision ouring SISÄLLYSLUEELO SISÄLLYSLUEELO ESIPUHE JA AKUUEHDO AJONEUVON UNNISEIEDO 1 3 4 URVALLISUUS Yleiset turvallisuusohjeet ja varoitusmerkinnät Yksityiskohtaisia

Lisätiedot

Kombikauhat Leveys 790 mm A32684 Leveys 900 mm A32484 Leveys 1050 mm A32448

Kombikauhat Leveys 790 mm A32684 Leveys 900 mm A32484 Leveys 1050 mm A32448 Kombikauhat Leveys 790 mm A32684 Leveys 900 mm A32484 Leveys 1050 mm A32448 2 1. Alkusanat Avant Tecno Oy haluaa kiittää teitä siitä, että olette hankkineet Avant-työlaitteen. Se on suunniteltu ja valmistettu

Lisätiedot

1. Alkusanat. 2. Käyttötarkoitus. 3. Turvallisuusohjeet

1. Alkusanat. 2. Käyttötarkoitus. 3. Turvallisuusohjeet Minikaivurit Tuotenumero Avant 200-sarjaan A33153 Tuotenumero Avant 500- ja 600-sarjaan 250 mm kauhalla A32393 Tuotenumero Avant 500- ja 600-sarjaan 400 mm kauhalla A32394 2 1. Alkusanat Avant Tecno Oy

Lisätiedot

TUPLA-POTKUPYÖRÄ Omistajan Käsikirja

TUPLA-POTKUPYÖRÄ Omistajan Käsikirja TUPLA-POTKUPYÖRÄ Omistajan Käsikirja Takuuasiat, neuvonta ja varaosat: puh. 0201 222 600 asiakaspalvelu@bikeservice.fi KÄYTTÖÖNOTTO Uuden Solifer Tupla-Potkupyörän käyttöönotto on helppoa. Nosta pyörän

Lisätiedot

TÄRYLEVY / MAANTIIVISTÄJÄ

TÄRYLEVY / MAANTIIVISTÄJÄ TÄRYLEVY / MAANTIIVISTÄJÄ KÄYTTÖOHJEET DAR0480 Sisällysluettelo. Takuu sivu 1 Turvallisuusohjeet sivu 2 Käyttöohjeet sivu 3-4 Hoito ja huolto sivu 5 Säilytys sivu 6 Vianetsintä sivu 7 Osaluettelo/ tekniset

Lisätiedot

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu)

KOJELAUTA MITTARISTO. A Nopeusmittari B Polttoainemittari C Moottorin lämpömittari D Kierroslukumittari E Monitoiminäyttö (perus/laajennettu) F I A T C R O M A P I K A O P A S KOJELAUTA 1 Ohjauspyörän vasen vipu: ulkovalot - 2 Mittaristo - 3 Ohjauspyörän oikea vipu: tuuli- ja takalasin pyyhkijät sekä ajotietokoneen näppäimet - 4 Connect Nav+

Lisätiedot

LAV90 Etna 3000 HÖYRYPUHDISTIN. Käyttöohje Alkuperäisten ohjeiden käännös. VAROITUS! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä.

LAV90 Etna 3000 HÖYRYPUHDISTIN. Käyttöohje Alkuperäisten ohjeiden käännös. VAROITUS! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä. LAV90 Etna 3000 HÖYRYPUHDISTIN Käyttöohje Alkuperäisten ohjeiden käännös VAROITUS! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä. Maahantuoja: ISOJOEN KONEHALLI OY Keskustie 26, 61850 Kauhajoki

Lisätiedot

SPORTSMAN 800 6x6 OMISTAJAN KÄSIKIRJA

SPORTSMAN 800 6x6 OMISTAJAN KÄSIKIRJA 2011 SPORTSMAN 800 6x6 OMISTAJAN KÄSIKIRJA SISÄLLYSLUETTELO ESIPUHE 3 TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 5 VAROITUSMERKINNÄT 6 TURVALLISUUS Yleiset ohjeet 7 Ajovarusteet 8 Polttoaineen käsittely 9 Varoituksia

Lisätiedot

KÄYTTÖOHJE ELTRIP-R6. puh. 08-6121 651 fax 08-6130 874 www.trippi.fi seppo.rasanen@trippi.fi. PL 163 87101 Kajaani

KÄYTTÖOHJE ELTRIP-R6. puh. 08-6121 651 fax 08-6130 874 www.trippi.fi seppo.rasanen@trippi.fi. PL 163 87101 Kajaani KÄYTTÖOHJE ELTRIP-R6 PL 163 87101 Kajaani puh. 08-6121 651 fax 08-6130 874 www.trippi.fi seppo.rasanen@trippi.fi SISÄLLYSLUETTELO 1. TEKNISIÄ TIETOJA 2. ELTRIP-R6:n ASENNUS 2.1. Mittarin asennus 2.2. Anturi-

Lisätiedot

HD Lumilinko Avant 600-sarjaan

HD Lumilinko Avant 600-sarjaan HD Lumilinko Avant 600-sarjaan Tuotenumero A21195 2 1. Alkusanat Avant Tecno Oy haluaa kiittää teitä siitä, että olette hankkineet Avant-työlaitteen. Se on suunniteltu ja valmistettu pitkällisen tuotekehityksen

Lisätiedot

2012 SPORTSMAN 400 HO 4x4 SPORTSMAN 500 HO 4x4 Forest SPORTSMAN 500 HO 4x4 Forest Tieliikenne(L7e)

2012 SPORTSMAN 400 HO 4x4 SPORTSMAN 500 HO 4x4 Forest SPORTSMAN 500 HO 4x4 Forest Tieliikenne(L7e) 2012 SPORTSMAN 400 HO 4x4 SPORTSMAN 500 HO 4x4 Forest SPORTSMAN 500 HO 4x4 Forest Tieliikenne(L7e) SPORTSMAN 500 HO 4x4 Forest Traktori(T3) SPORTSMAN 800 HO 4x4 Forest OMISTAJAN KÄSIKIRJA Sisältö ESIPUHE...

Lisätiedot

KÄYTTÖOHJEET SÄHKÖKÄYTTÖISEILLE AUTOMAATTIPALAUTTEISILLE HYDRAULIIKAPUMPUILLE HTWP21 SARJAN MOMENTTIAVAIMIA VARTEN.

KÄYTTÖOHJEET SÄHKÖKÄYTTÖISEILLE AUTOMAATTIPALAUTTEISILLE HYDRAULIIKAPUMPUILLE HTWP21 SARJAN MOMENTTIAVAIMIA VARTEN. KÄYTTÖOHJEET SÄHKÖKÄYTTÖISEILLE AUTOMAATTIPALAUTTEISILLE HYDRAULIIKAPUMPUILLE HTWP21 SARJAN MOMENTTIAVAIMIA VARTEN. Hi Forcen HTWP21 sarjan sähkökäyttöiset hydrauliikkapumput on suunniteltu käyttämään

Lisätiedot

Diesel-käyttöinen suurteho imurikontti

Diesel-käyttöinen suurteho imurikontti Diesel-käyttöinen suurteho imurikontti Käyttöohje Luettava huolellisesti ennen käyttöä Vers.1 8/13 Diesel-käyttöinen suurteho imurikontti. Sisällys Laitteen esittely ja tekniset tiedot Laite tutuksi Käyttö:

Lisätiedot

KOSPEL S.A. 75-136 KOSZALIN UL. OLCHOWA 1

KOSPEL S.A. 75-136 KOSZALIN UL. OLCHOWA 1 Lue käyttö- ja asennusohjeet huolellisesti. Niitä noudattamalla varmistat laitteellesi pitkän käyttöiän ja luotettavantoiminnan. Kospel Oy pidättää oikeuden tehdä pieniä muutoksia laitteen rakenteeseen

Lisätiedot

KÄYTTÖOHJE HYDRAULIPURISTIN HP 95

KÄYTTÖOHJE HYDRAULIPURISTIN HP 95 KOHP95.doc KÄYTTÖOHJE HYDRAULIPURISTIN HP 95 Maahantuonti: Hollolan Sähköautomatiikka Oy Höylääjänkatu 5 15520 LAHTI Puh. (03) 884 230 Fax (03) 884 2310 hsa@hsaoy.com www.hsaoy.com 2 1. YLEISIÄ TURVALLISUUSOHJEITA

Lisätiedot

1. Käytä aina silmä-, kuulo- ja hengityssuojaimia. Kiinnitä aina laitteeseen pölynimuri vähentääksesi koneen ulkopuolelle pääsevän pölyn määrää.

1. Käytä aina silmä-, kuulo- ja hengityssuojaimia. Kiinnitä aina laitteeseen pölynimuri vähentääksesi koneen ulkopuolelle pääsevän pölyn määrää. 32 SKATEPAL PRO 3 PAKKAUKSEN PURKU JA ASENTAMINEN 1. Aseta kone vakaalle pöydälle 80 100 cm:n työskentelykorkeudelle. 2. Avaa yläkansi napsauttamalla koneen molemmilla puolilla olevia solkia. 3. Kannen

Lisätiedot

Omistajan käsikirja Vision Touring Ness Vision Touring

Omistajan käsikirja Vision Touring Ness Vision Touring Omistajan käsikirja 2011 Vision Touring Ness Vision Touring SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS Yleiset turvallisuusohjeet ja varoitusmerkinnät

Lisätiedot

X-TRE Power Box. 1. Asennus

X-TRE Power Box. 1. Asennus X-TRE Power Box Asennus ja käyttöohje Malli XT-S01 Tuote käy seuraaviin SUZUKIN moottoripyöriin: GSX-R600 (2006-2010), GSX-R750 (2006-2010), GSX-R1000 (2005-2010), GSX1300R Hayabusa (2008-2010), B-King

Lisätiedot

KÄYTTÖOHJE 110003091

KÄYTTÖOHJE 110003091 KÄYTTÖOHJE SISÄLLYSLUETTELO Johdanto... 1 Käyttöönotto... 2 Huolto... 3 Häiriötilanteet... 4 Turvallisuus... 5 Takuuehdot... 6 Tekniset tiedot... 7 1. JOHDANTO Tämä vihkonen sisältää ne tiedot, jotka tarvitset

Lisätiedot

Omistajan käsikirja 2014

Omistajan käsikirja 2014 Omistajan käsikirja 2014 Hammer S Hammer 8-Ball High-Ball Vegas 8-Ball Vegas Jackpot Boardwalk Judge SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS

Lisätiedot

KÄYTTÖOHJE. Haswing W-20

KÄYTTÖOHJE. Haswing W-20 KÄYTTÖOHJE Haswing W-20 Omistajalle Kiitos, että valitsitte Haswing- sähköperämoottorin. Se on luotettava ja saastuttamaton sekä helppo asentaa ja kuljettaa. Tässä käyttöohjeessa on tietoja laitteen asennuksesta,

Lisätiedot

Omistajan käsikirja Magnum Cross Country Cross Country Tour

Omistajan käsikirja Magnum Cross Country Cross Country Tour Omistajan käsikirja 2015 Magnum Cross Country Cross Country Tour SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1 ESIPUHE JA TAKUUEHDOT 3 AJONEUVON TUNNISTETIEDOT 4 TURVALLISUUS Yleiset turvallisuusohjeet ja varoitusmerkinnät

Lisätiedot

838E Hands Free Varashälytin

838E Hands Free Varashälytin 838E Hands Free Varashälytin Huom! - Järjestelmän saa asentaa vain ammattilainen. - Älä anna laitteen tai vastaanottimen kastua. - Lue käyttöohje kokonaan ennen laitteen asennusta. - Tämän laitteen tarkoitus

Lisätiedot

Takaje vakuumilaitteen käyttö- ja huolto-ohje

Takaje vakuumilaitteen käyttö- ja huolto-ohje Takaje vakuumilaitteen käyttö- ja huolto-ohje Vakuumilaiteen saa asentaa ja sitä käyttää kerrallaan vain yksi henkilö. Sitä ei ole suunniteltu monelle yhtäaikaiselle käyttäjälle. Laitteen osat 1. Virtajohto

Lisätiedot

Finnish. Osien nimet. Tarkistuslaiteyksikkö. Sähkökaapelin tarkistuslaite. Vaihtokytkimen tarkistuslaite SM-EC79 HAKEMISTO

Finnish. Osien nimet. Tarkistuslaiteyksikkö. Sähkökaapelin tarkistuslaite. Vaihtokytkimen tarkistuslaite SM-EC79 HAKEMISTO SM-EC79 HAKEMISTO Tarkistuslaitteen käyttö Ongelman sijainnin määritys tarkistuslaitteella 136 Ongelma etuvaihtajassa tai takavaihtajassa 137 Ongelma SM-EW79A + ST-7970:n toiminnassa 139 SM-EW79A tarkistus

Lisätiedot

Omistajan käsikirja Magnum Cross Country Cross Country Tour

Omistajan käsikirja Magnum Cross Country Cross Country Tour Omistajan käsikirja 2016 Magnum Cross Country Cross Country Tour Omistajan käsikirja Esipuhe ja ajoneuvon tunnistetiedot... 2 Turvallisuus. 4 Ajoneuvon rakenne 13 Ennen ajoa tehtävät tarkastukset.. 25

Lisätiedot

Tervetuloa iloiseen Kickbike potkulautailijoiden joukkoon!

Tervetuloa iloiseen Kickbike potkulautailijoiden joukkoon! Tervetuloa iloiseen Kickbike potkulautailijoiden joukkoon! Tämä on kokoonpano ja säätöohje, jota noudattamalla saat potkulaudastasi parhaan käyttönautinnon turvallisesti. Ohjeessa neuvotaan havainnollisesti

Lisätiedot

KÄYTTÖOHJEET HAKLIFT KETJUVIPUTALJOILLE. Kapasiteetti: 0.8 t, 1.6 t, 3.2 t, 6.0 t, 9.0 t

KÄYTTÖOHJEET HAKLIFT KETJUVIPUTALJOILLE. Kapasiteetti: 0.8 t, 1.6 t, 3.2 t, 6.0 t, 9.0 t KÄYTTÖOHJEET HAKLIFT KETJUVIPUTALJOILLE Kapasiteetti: 0.8 t, 1.6 t, 3.2 t, 6.0 t, 9.0 t Huomio: Lue tämä käyttöohje ennen ketjuviputaljan käyttöönottoa. Sisällys 1. Esipuhe 2. Erittely 3. Turvallisuusohjeet

Lisätiedot

Agrifab_A4_Lawn_sweeper.book Seite 1 Freitag, 4. März 2005 5:30 17. Printed in U.S.A. Form 48882

Agrifab_A4_Lawn_sweeper.book Seite 1 Freitag, 4. März 2005 5:30 17. Printed in U.S.A. Form 48882 Agrifab_A4_Lawn_sweeper.book Seite 1 Freitag, 4. März 2005 5:30 17 GR DK Printed in U.S.A. Form 48882 Agrifab_A4_Lawn_sweeper.book Seite 40 Freitag, 4. März 2005 5:30 17 Suomi Ruohon- ja lehtienkeräimien

Lisätiedot

TANSUN QUARTZHEAT. Käyttöohje. Algarve UK:N & EUROOPAN MALLIT: ALG 513UK & ALG 513EU. Valmistaja: Tansun Limited

TANSUN QUARTZHEAT. Käyttöohje. Algarve UK:N & EUROOPAN MALLIT: ALG 513UK & ALG 513EU. Valmistaja: Tansun Limited TANSUN QUARTZHEAT Käyttöohje Algarve UK:N & EUROOPAN MALLIT: ALG 513UK & ALG 513EU Valmistaja: Tansun Limited Asiakaspalvelukysymyksissä, ota yhteyttä maahantuojaan: Proviter Oy Tullikatu 12 A 4 21100

Lisätiedot

Installation instructions, accessories. Lumiketju. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 14 R7700468

Installation instructions, accessories. Lumiketju. Volvo Car Corporation Gothenburg, Sweden. Sivu 1 / 14 R7700468 Installation instructions, accessories Ohje nro 30664147 Versio 1.0 Osa nro Lumiketju R7700468 Volvo Car Corporation Lumiketju- 30664147 - V1.0 Sivu 1 / 14 Varuste A0000162 R7700458 Sivu 2 / 14 R7700448

Lisätiedot

2011 RANGER EV 4 x 4 OMISTAJAN KÄSIKIRJA

2011 RANGER EV 4 x 4 OMISTAJAN KÄSIKIRJA 2011 RANGER EV 4 x 4 OMISTAJAN KÄSIKIRJA Sisältö JOHDANTO... 3 TAKUUEHDOT... 3 Ajoneuvon tunnistetiedot... 7 TURVALLISUUS... 8 Varoitustarrat ja niiden sijainti... 8 Kuljettajan turvallisuus... 13 AJONEUVON

Lisätiedot

2008-2010 RANGER RZR 800 EFI 2008-2010 RANGER RZR 800 EFI E 2009-2010 RANGER RZR S 800 EFI

2008-2010 RANGER RZR 800 EFI 2008-2010 RANGER RZR 800 EFI E 2009-2010 RANGER RZR S 800 EFI 2008-2010 RANGER RZR 800 EFI 2008-2010 RANGER RZR 800 EFI E 2009-2010 RANGER RZR S 800 EFI OMISTAJAN KÄSIKIRJA SISÄLLYSLUETTELO SISÄLLYSLUETTELO 1-2 ESIPUHE 3 TAKUUEHDOT 3 TAKUUKORTIN TÄYTTÖOHJE 4 AJONEUVON

Lisätiedot

DYNAPAC BG21 BETONIHIERRIN KÄYTTÖOHJE JA VARAOSALUETTELO

DYNAPAC BG21 BETONIHIERRIN KÄYTTÖOHJE JA VARAOSALUETTELO DYNAPAC BG21 BETONIHIERRIN KÄYTTÖOHJE JA VARAOSALUETTELO TURVALLISUUSOHJEET KONEET : Voimanlähteet: sähkö-, paineilma-, bensiini- tai dieselöljymoottori. MERKIT : Turvallisuusohjeissa esiintyvillä sanoilla

Lisätiedot

KÄYTTÖOHJE SHOPRIDER UL8WFE. www.apuajoneuvo.fi 1

KÄYTTÖOHJE SHOPRIDER UL8WFE. www.apuajoneuvo.fi 1 KÄYTTÖOHJE SHOPRIDER UL8WFE www.apuajoneuvo.fi 1 JOHDANTO Onnittelut hyvästä valinnasta. Shoprider- kompakti sähköpyörätuoli on täydellinen yhdistelmä tyyliä ja mukavuutta.sen ominaisuudet ovat,erittäin

Lisätiedot

Käsikirja F 800 R. BMW Motorrad. The Ultimate Riding Machine

Käsikirja F 800 R. BMW Motorrad. The Ultimate Riding Machine Käsikirja F 800 R BMW Motorrad The Ultimate Riding Machine Moottoripyörän/jälleenmyyjän tiedot Moottoripyörän tiedot Jälleenmyyjän tiedot Malli Huollon yhteyshenkilö Valmistenumero Nimi Värikoodi Puhelinnumero

Lisätiedot
