Kaapelin valintaan vaikuttavat standardit:

Transkriptio

1 Kaapelin valintaan vaikuttavat standardit: Ympäristön lämpötila ja ulkoiset lämmönlähteet. Veden esiintyminen. Mekaaniset vaikutukset esim. iskut, puristukset, taivutukset, tärinä. Sähkölaitteiden läheisyys esim. eristykset. Vieraat kiinteät aineet. Korroosiota tai likaantumista aiheuttavat aineet. 1

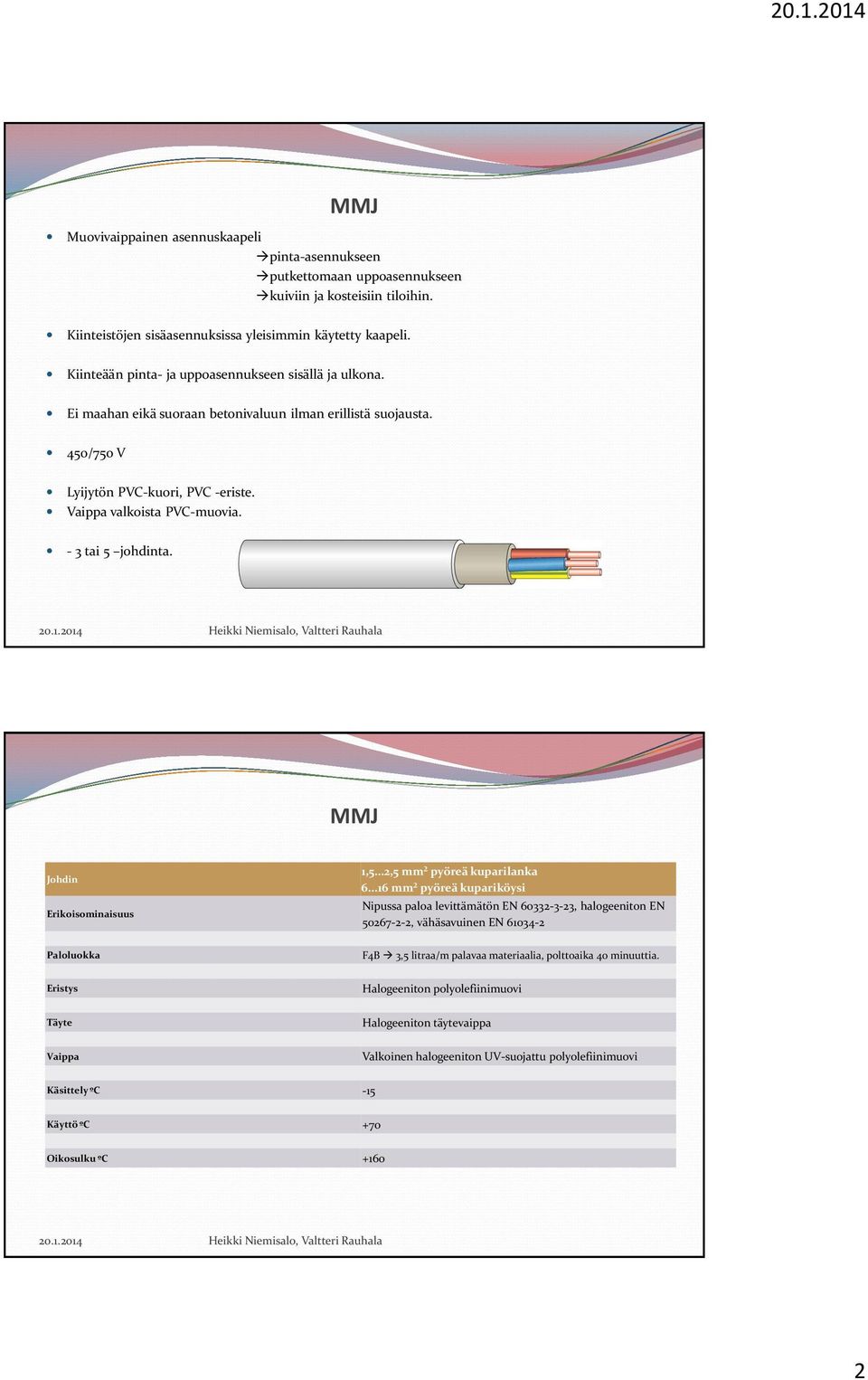

2 MMJ Muovivaippainen asennuskaapeli pinta-asennukseen putkettomaan uppoasennukseen kuiviin ja kosteisiin tiloihin. Kiinteistöjen sisäasennuksissa yleisimmin käytetty kaapeli. Kiinteään pinta- ja uppoasennukseen sisällä ja ulkona. Ei maahan eikä suoraan betonivaluun ilman erillistä suojausta. 450/750 V Lyijytön PVC-kuori, PVC -eriste. valkoista PVC-muovia. - 3 tai 5 johdinta. MMJ Erikoisominaisuus 1,5...2,5 mm² pyöreä kuparilanka mm² pyöreä kupariköysi Nipussa paloa levittämätön EN , halogeeniton EN , vähäsavuinen EN F4B 3,5 litraa/m palavaa materiaalia, polttoaika 40 minuuttia. Halogeeniton polyolefiinimuovi Täyte Halogeeniton täytevaippa Valkoinen halogeeniton UV-suojattu polyolefiinimuovi 2

3 MMO Kuten MMJ, mutta johtimia on enemmän (7-37 kpl). Käyttö mittaus- ja ohjauskaapelina teollisuudessa, kytkinlaitoksissa ja vastaavissa. Soveltuu pinta- ja uppoasennukseen sisällä ja ulkona. Ei voida asentaa maahan eikä suoraan betonivaluun ilman erillistä suojaa. Ei ole tarkoitettu suurille kuormille, joten ei voida käyttää laitteiden ja laitteistojen syöttökaapelina. ja johtimien eristykset lyijytöntä PVC muovia 450/750 V MMO Erikoisominaisuus Pyöreä kuparilanka Nipussa paloa levittämätön EN , halogeeniton EN , vähäsavuinen EN F4B 3,5 litraa/m palavaa materiaalia, polttoaika 40 minuuttia. Musta halogeeniton polyolefiinimuovi. Johtimien tunnistaminen Juokseva numerointi Täyte Halogeeniton täytevaippa Valkoinen, halogeeniton UV-suojattu polyolefiinimuovi 3

4 MPLM Kovavaippajohto (putkilanka) Pinta-asennukseen kuivissa tiloissa. Kiinteään pinta-asennukseen sisätiloissa, suihku- ja pesutiloissa. PVC-muovisen, vaipan alla putkimainen alumiinivaippa. Lyhyet läpiviennit sallittuja. Kuoren alla olevasta metallivaipasta huolimatta ei EMC-suojattu (metallivaippa on aina suojamaadoitettava). Ei sovellu palo- ja räjähdysvaarallisiin tiloihin. 300/500 V Lyijytön PVC-muovivaippa, PVC eriste. 3, 4 tai 5 johdinta. MPLM Pyöreä kuparilanka F2 Pystysuoraa 600 mm pitkää kaapelia poltetaan 1 kw propaanipolttimella. Polttoaika on yhdestä kahdeksaan minuuttia riippuen kaapelin halkaisijasta. PVC-muovi Täyte Täytevaippa Maadoitusjohdin Nippu tinattuja kuparilankoja 1 mm² Metallivaippa Pitkittäinen alumiininauha Valkoinen UV-suojattu PVC-muovi 4

5 ML Yksisäikeinen asennusputkijohto. Käytetään uppoasennuksessa asennusputkeen vedettynä. Yleisimmin kiinteistöjen asennuksissa käytettävä asennusjohdin. Käytetään myös laitteiden ja sähkökeskusten sisäisissä johdotuksissa. lyijytöntä PVC muovia. Pyöreä kuparilanka F2 Pystysuoraa 600 mm pitkää kaapelia poltetaan 1 kw propaanipolttimella. Polttoaika on yhdestä kahdeksaan minuuttia riippuen kaapelin halkaisijasta. PVC-muovi (lyijytön) 450/750 V MK Muutamasäikeinen asennusputkijohto. Käytetään uppoasennuksessa asennusputkeen vedettynä. Käytetään ML:n tapaan rakennusten, sekä sähkökeskusten ja laitteiden sähköistämiseen ML:stä poiketen MK on muutamalankainen soveltuu paremmin tärinäalttiisiin asennuksiin lyijytöntä lämmönkestävää PVC muovia Pyöreä kerrattu kupariköysi Erikoisominaisuus Suurin sallittu käyttölämpötila 90º F2 Pystysuoraa 600 mm pitkää kaapelia poltetaan 1 kw propaanipolttimella. Polttoaika on yhdestä kahdeksaan minuuttia riippuen kaapelin halkaisijasta. PVC-muovi Käyttö ºC +90 5

6 MKEM 450/750 V Monisäikeinen asennusputkijohto. Käytetään keskusten ja kojeiden sisäisissä kytkennöissä sekä uppoasennuksessa asennusputkeen vedettynä. Erikoisominaisuus Pyöreä hienolankainen kupariköysi Yksittäin paloa levittämätön EN , halogeeniton EN , vähäsavuinen EN F2 Pystysuoraa 600 mm pitkää kaapelia poltetaan 1 kw propaanipolttimella. Polttoaika on yhdestä kahdeksaan minuuttia riippuen kaapelin halkaisijasta. Halogeeniton polyolefiinimuovi MCMK Maakaapeli. Voidaan asentaa sisälle, ulos ja maahan. Käyttö yleensä maakaapelina. Voidaan käyttää myös asennuskaapelina, kiinteistön nousukaapelina, koneiden ja laitteiden syöttökaapelina, sekä nykyään upottaa myös betonivaluun. Maahan asennettaessa on varmistuttava riittävästä rasituskestävyydestä käyttämällä tarvittaessa lisäsuojausta. 2-4 yksisäikeistä PVC-muovieristeistä johdinta yhteen kerrattuna. Täytevaipan päällä kerros kuparilankoja ja kuparinauhasidos, joita käytetään maadoitusjohtimena. na musta PVC-muovi. 0,6/1 (1.2) kv 6

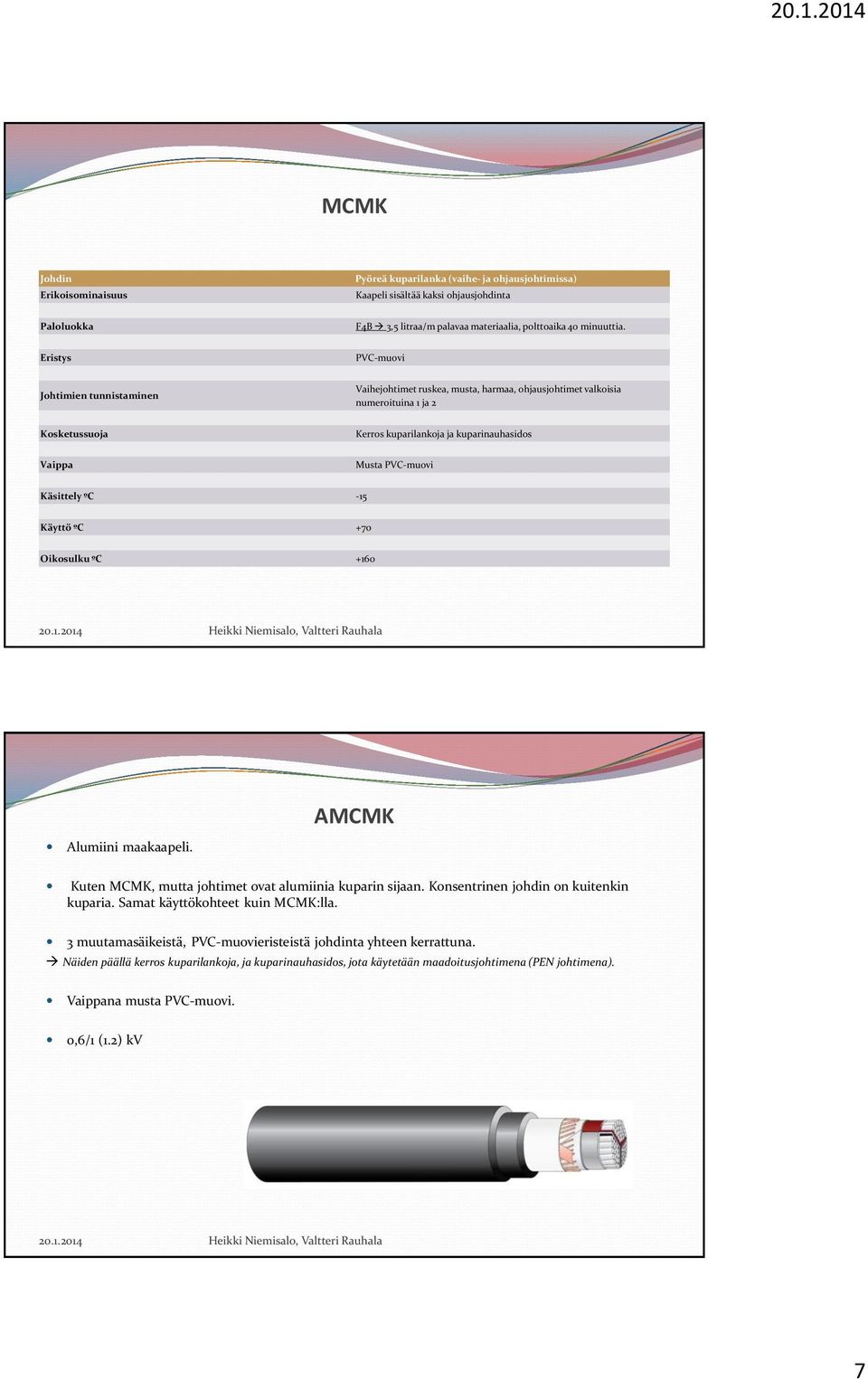

7 MCMK Erikoisominaisuus Pyöreä kuparilanka (vaihe- ja ohjausjohtimissa) Kaapeli sisältää kaksi ohjausjohdinta F4B 3,5 litraa/m palavaa materiaalia, polttoaika 40 minuuttia. PVC-muovi Johtimien tunnistaminen Vaihejohtimet ruskea, musta, harmaa, ohjausjohtimet valkoisia numeroituina 1 ja 2 Kosketussuoja Kerros kuparilankoja ja kuparinauhasidos Musta PVC-muovi Alumiini maakaapeli. AMCMK Kuten MCMK, mutta johtimet ovat alumiinia kuparin sijaan. Konsentrinen johdin on kuitenkin kuparia. Samat käyttökohteet kuin MCMK:lla. 3 muutamasäikeistä, PVC-muovieristeistä johdinta yhteen kerrattuna. Näiden päällä kerros kuparilankoja, ja kuparinauhasidos, jota käytetään maadoitusjohtimena (PEN johtimena). na musta PVC-muovi. 0,6/1 (1.2) kv 7

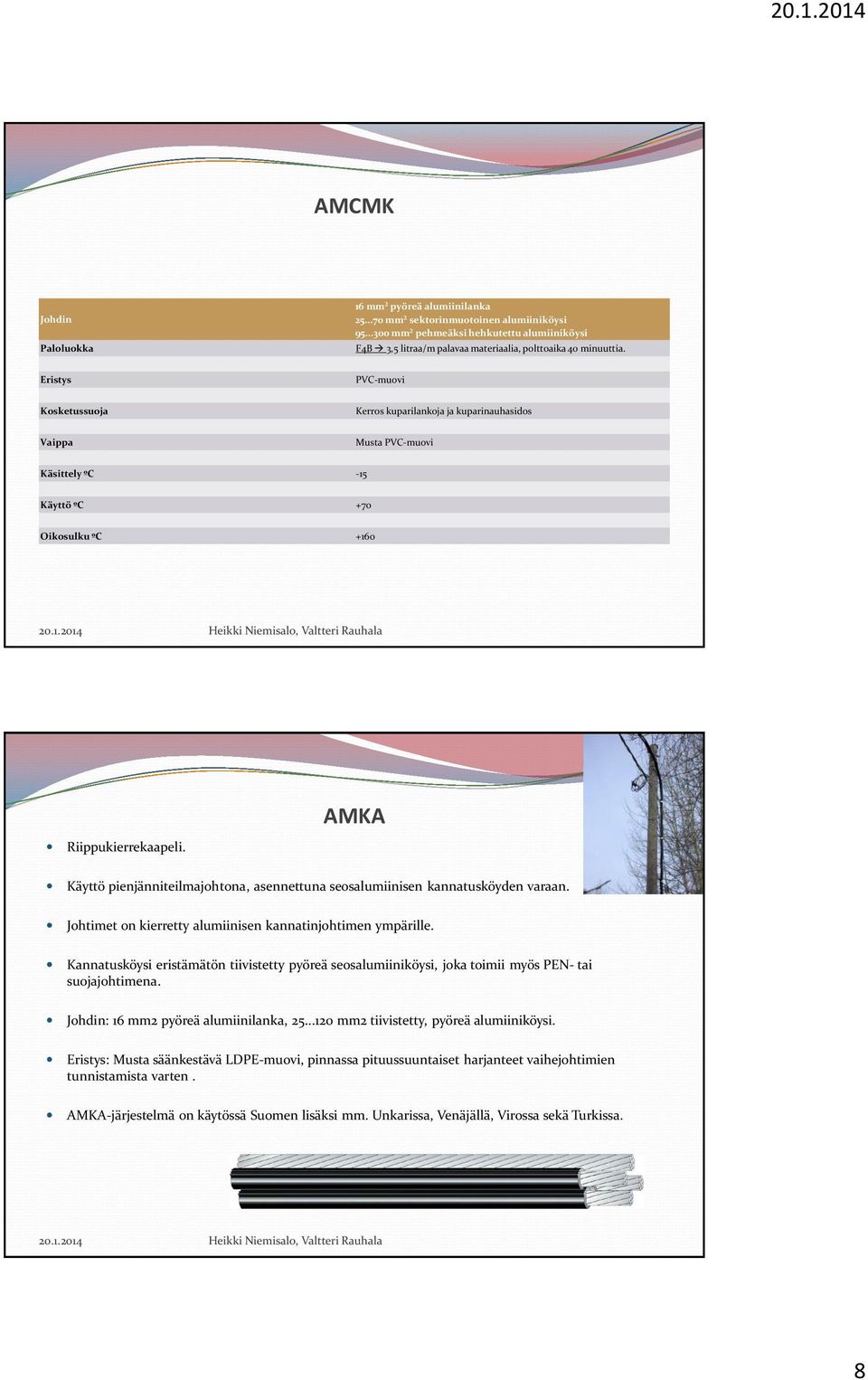

8 AMCMK 16 mm² pyöreä alumiinilanka mm² sektorinmuotoinen alumiiniköysi mm² pehmeäksi hehkutettu alumiiniköysi F4B 3,5 litraa/m palavaa materiaalia, polttoaika 40 minuuttia. PVC-muovi Kosketussuoja Kerros kuparilankoja ja kuparinauhasidos Musta PVC-muovi Riippukierrekaapeli. AMKA Käyttö pienjänniteilmajohtona, asennettuna seosalumiinisen kannatusköyden varaan. Johtimet on kierretty alumiinisen kannatinjohtimen ympärille. Kannatusköysi eristämätön tiivistetty pyöreä seosalumiiniköysi, joka toimii myös PEN- tai suojajohtimena. : 16 mm2 pyöreä alumiinilanka, mm2 tiivistetty, pyöreä alumiiniköysi. : Musta säänkestävä LDPE-muovi, pinnassa pituussuuntaiset harjanteet vaihejohtimien tunnistamista varten. AMKA-järjestelmä on käytössä Suomen lisäksi mm. Unkarissa, Venäjällä, Virossa sekä Turkissa. 8
