1 Liitokset ja liittimet Tuomas Upola, Henri Ratilainen Liitokset Liitokset oltava sähköisesti ja mekaanisesti luotettavia ja niiden on vastattava johtavuudeltaan itse johdinta Kaikkiin liitoksiin päästävä käsiksi tarkastusta, testausta ja huoltoa varten, pois lukien: - maakaapelin liitokset - massaan valetut ja kapseloidut liitokset - liitokset kylmän johdon ja kattolämmityselementin tai lämmityskaapelijärjestelmän välillä Liitosta tehtäessä, on johdineristystä poistettava vain tarvittava määrä

2 Sopivan liittimen valitseminen Liitostapoja valittaessa otettava huomioon - johdinaine - johtimen johdinlankojen määrä ja muoto - johtimen poikkipinta-ala - yhteen kytkettävien johtimien määrä Hienolankaisen johtimen liitoksessa ei yleensä voi käyttää huppuliitintä, ellei sitä ole tarkoitettu siihen. Liitokset täytyy tehdä kosteussuojatussa, työkalulla avattavassa rasiassa tai kotelossa, ellei käytetä erityistä kaapelin jatkosta Sopivan liittimen valitseminen Liittimet jaettu kahteen luokkaan käyttötarkoituksen mukaisesti T1 = Liittimet, jotka on tarkoitettu johtimille enintään 80 asteen käyttölämpötilassa ja oikosulussa enintään 180 asteen loppulämpötilassa T2 = Liittimet, jotka on tarkoitettu johtimille yli 80 asteen käyttölämpötilassa ja oikosulussa enintään 250 asteen loppulämpötilassa T2 merkityt liittimet ovat tarkoitettu käytettäviksi esim. paperi- ja PEX-eristeisten kaapelien yhteydessä. T1 luokkaan kuuluvilta liittimiltä ei vaadita lämpöluokan tunnusta

3 Wago-liitin Push wire toiminto, eli kuorittu johdin voidaan vain työntää liittimeen. Huppuliittimissä johdin kiristyy itsestään jousella, eikä sitä tarvitse erikseen kiristää. Onko yhtä luotettava, kuin itse kiristettävä ruuviliitin? Huppu-/rasialiitin Nimensä mukaisesti voidaan käyttää rasioissa. Käytetään yksisäikeisten ja muutamasäikeisten johtojen liittämiseen. Johdin voidaan vain työntää sisään ja se kiristyy itse

4 Kierrettävä huppuliitin Käytetään jäykkien ja taipuisien johtimien kytkentään Vipuhuppuliitin Voidaan käyttää sekä hienosäikeisten, että yksisäikeisten johtojen liittämiseen. Johdin kiristetään ja löysätään liittimessä olevalla vivulla

5 Jousiliitin Käytetään yksi- ja muutamasäikeisille johtimille. Johdin voidaan vain työntää sisään Löysätään painamalla päällä olevaa vipua Muunnosliitin Yksinapainen jousiliitin, jolla voi vaihtaa esim. kumikaapelin jäykkään MMJ-kaapeliin Käytetään yksi- ja muutamasäikeiselle johtimelle. Jokaiselle johtimille oma liitosjousi, joka säätyy automaattisesti liitettävän poikkipinnan mukaan

6 Sokeripala/ruuviliitin Johtimet yhdistetään liittimessä olevilla ruuveilla. Voidaan liittää sekä yksisäikeisiä, että hienosäikeisiä johtoja Riviliitin Asennetaan riviin metallilevylle liittimen alla olevista nipsukkeista. Käytetään keskuksissa liittiminä

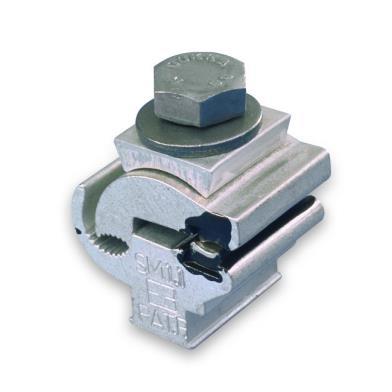

7 Yleistä tietoa liittimistä Liittimien määrä jakorasiassa on valmistajan määrittelemä. Liittimiä saa olla mm. suositussa AP9 jakorasiassa seuraavasti: - Liittimet 1,5 mm2, 10 kpl - Liittimet 2,5 mm2, 8 kpl Liittimien lukumäärään rasiassa vaikuttaa myös käytettävissä oleva tila ja rasian mitoitus lämpenemisen mukaan. Liittimissä seuraavat tiedot: - Maksimi jännite - Maksimi virta - Johdon maksimi halkaisija (myös kuparin) - AWG-numero (johtimen koko, kupari resistanssi(ohm/km), yms.) Siirtymäliitin Al/Cu Käytetään kupariilmajohtojen ja/tai - kaapeleiden liittämiseen alumiiniseen runkojohtoon kohteissa, joissa liitokseen ei kohdistu mekaanista vetoa. Siirtymäliittimellä voidaan estää korroosiota, jos alumiiniliitos tulee kosteaan ympäristöön

8 Puristettavat liittimet Abikoliitin (käytetään esim. akuissa) Puristettu Al-Cu-liitin Kaapelikenkä Reikäliitin Yhdistetään esim. mutterilla kuvan mukaisesti metallilevyyn kiinni

9 Alumiinijohtimen liitos Liittimen valinnassa otettava huomioon 1. johtimien materiaali ja poikkipinta-ala 2. johtimen kuormitus- ja oikosulkulämpötilat 3. käytettävissä olevat työkalut (puristusliittimen valmistajan hyväksymä puristin ja leuka) 4. korroosio Johtimien materiaali ja poikkipinta-ala Liittimessä täytyy olla johdinmetalli merkintä Al tai Alu, että siihen voi liittää alumiinijohtimen. Merkintää Alu käytetään yksinomaan alumiinijohdoille tarkoitetuissa liittimissä. Al merkintää käytetään alumiini-, seosalumiini- ja teräsalumiinijohtimien liitäntään tarkoitetuissa liittimissä. Kuparijohtimille tarkoitettuja liittimiä ei voi käyttää alumiinijohtimien liittämisessä. Eikä myöskään alumiiniliittimiä kuparijohtimien liittämisessä, ellei tästä ole erikseen merkintää (Cu)

10 Korroosio Alumiiniliitoksen tullessa kosteaan ympäristöön, on korroosion syntyminen estettävä. Kosteassa tilassa alumiini voidaan liittää liitosrasvaa käyttäen tinattuun kupariseosalustaan. Muissa tapauksissa, esim. jos alusta on pinnoittamaton, hopeoitu, kromattu tai niklattu, pitää käyttää siirtymisliitintä. Kuivissa tiloissa voi alumiinikaapelikengän ja kiskon kytkeä suoraan liitosrasvaa käyttäen ja alumiinipinnat harjaten alumiiniseen ja paljasta tai pinnoitettua kupariaseosta olevaan liitinalustaan tai kiskoon Vedenalainen asennus Johtoliitin Jakorasia
