Virtuaali-amk TEHTÄVÄT JOHDON MITOITUS Sähköpätevyys RATKAISUT

Koko: px
Aloita esitys sivulta:

Download "Virtuaali-amk TEHTÄVÄT JOHDON MITOITUS Sähköpätevyys RATKAISUT"

Transkriptio

1 1. ( ) Ryhmäkeskukseen liitetään MMJ 5x2,5 johdolla uusi pistorasiaryhmä. Oikosulkuvirta ryhmäkeskuksessa on 146 A. Kuinka pitkä saa ryhmäjohto kosketusjännitesuojauksen kannalta (automaattisen poiskytkennän) olla, jos ylivirtasuojana on 16 A gg sulake? 28 m 10 A C-tyypin johdonsuojakatkaisija? 39 m 16 A B-tyypin johdonsuojakatkaisija? 70 m 2. Onko väite oikein vai väärin? ( ) Uusissa rakennusten sähköasennuksissa on suojajohtimen poikkipinnan aina oltava vähintään 4 mm 2, jos se on erillinen eikä ole kaapelivaipan sisällä tai äärijohtimen kanssa samassa asennusputkessa eikä suojajohdinta ole mekaanisesti suojattu ( ) Suojajohtimen poikkipinnan on oltava aina vähintään sama kuin äärijohtimen poikkipinta. Väite Oikein Väärin x x SFS 6000/ ( ) MMJ 5x16 S asennetaan 20 m matkalla putkeen upotettuna lämpöeristettyyn seinään ja 65 m matkalla tikashyllylle, jossa se on kahdeksan muun johdon kanssa asennettuna kiinni toisiinsa. Ympäristön lämpötila on 30 C (molemmat asennustavat). Määritä laskemalla johdon kuormitettavuus. Uppoasennus: Taulukko A.52-1 asennustapa A2: Kuormitettavuusarvo saadaan taulukosta A.52-2 sarake 2 Korjauskerroin ympäristön lämpötilan mukaan taulukosta A A A A ,94 Johdon kuormitettavuus I z = 0,94 x 55 A = 51,7 A Tikashylly: Asennustapa E (A.52-C3)+ korjauskertoimet (A.52-E4)

2 A A A ,94 A ,78 Johdon kuormitettavuus I z = 0,94 x0,78 x 85 A = 62,3 A Mikä on ylikuormitussuojaukseen käytetyn sulakkeen suurin sallittu nimellisvirta, kun käytetään gg-sulakkeita? Mikä on ylikuormitussuojaukseen käytetyn C-tyypin johdonsuojakatkaisijan suurin sallittu nimellisvirta? Johdon kuormitettavuus koko asennuksessa 51,7 A = I z I 2 <1,45*I z gg-sulakkeilla I 2 =1,6*I N I N <1,45*I z /1,6=46,8 A Seuraava pienempi sulake I N =40 A I 2 <1,45*I z Johdonsuojakatkaisijoilla I 2 =1,45*I N I N <1,45*I z /1,45=51,7A Seuraava pienempi sulake I N =50 A 4. Kaapeli AMCMK 4x120Al/41Cu asennettu 20 m maahan ja 15 m pinta-asennuksena. Maassa kaapeli on asennettu samaan ojaan kahden muun kaapelin kanssa. Lämpötila on maassa +10 o C ja seinällä +25 o C. Määritä laskemalla johdon kuormitettavuus. Pinta-asennus: Taulukko A.52-B1 asennustapa C: Kuormitettavuusarvo saadaan taulukosta A.52-2 sarake 3 Korjauskerroin ympäristön lämpötilan mukaan taulukosta A A A A ,0 Johdon kuormitettavuus I z = 209 A Maa-asennus: Taulukko A.52-B1 asennustapa D: Kuormitettavuusarvo saadaan taulukosta A.52-2 sarake 4 Korjauskerroin maan lämpötilan mukaan taulukosta A Maassa kolme kaapelia samassa ojassa (A.52-E2) A A A ,05

3 A ,69 Johdon kuormitettavuus I z = 1,05*0,69 *255 A=184 A Mikä on ylikuormitussuojaukseen käytetyn sulakkeen suurin sallittu nimellisvirta, kun käytetään gg-sulakkeita? Johdon kuormitettavuus koko asennuksessa 184 A = I z I 2 <1,45*I z gg-sulakkeilla I 2 =1,6*I N I N <1,45*I z /1,6=166 A Seuraava pienempi sulake I N =160 A 5. Luettele, mitkä seikat määräävät johdon poikkipinnan Johtimien poikkipinnat määritetään seuraavien tekijöiden perusteella: a) suurin sallittu lämpötila b) sallittu jännitteenalenema c) oikosulku- ja maasulkuvirtojen todennäköisesti aiheuttamat mekaaniset rasitukset d) johtimiin kohdistuvat muut mekaaniset rasitukset e) vikavirtojen suojauksen toiminnan kannalta suurin sallittu impedanssi asennustapa 6. Johtimen poikkipinta Oikein Väärin on yksivaihepiirissä oltava nollajohtimella aina sama kuin vaihejohtimen. x saa 3-vaihepiirissä olla nollajohtimella pienempi kuin vaihejohtimien, kun vaihejohtimien x poikkipinta on 16 mm 2 on oltava vähintään 1,5 mm 2 kiinteän asennuksen ohjauspiireissä. x 6000-taulukko 52-5 Väite 7. Oheisen piirustuksen mukaisessa rivitalokiinteistössä on laskettu taulukon mukaiset huipputehot. Määritä pääjohto pääkeskuksen (PK) ja mittauskeskuksen (MK) välille kuormitettavuuden perusteella. Määritä huoneistojen B5 ja C10 nousujohdot kuormitettavuuden perusteella.

4 Laske jännitteenalenema välillä PK-MK ja MK-RK12 kuormitettavuuden perusteella lasketuilla johdinpoikkipinnoilla. Laske,toteutuuko automaattisen poiskytkennän vaatimukset kuormitettavuuden perusteella lasketuilla johdinpoikkipinnoilla? MK Kaapelit samassa ojassa PK var Huoneisto Ph etäisyys kw m A1 13,4 45 A2 14,4 32 A3 14,4 23 A4 15,6 15 B5 13,4 30 B6 13,9 20 B7 13,9 13 B8 15,6 8 C9 13,4 10 C10 15,7 20 C11 14,4 30 C12 15,6 45 PK (kiinteistön huipputeho) 82 MK

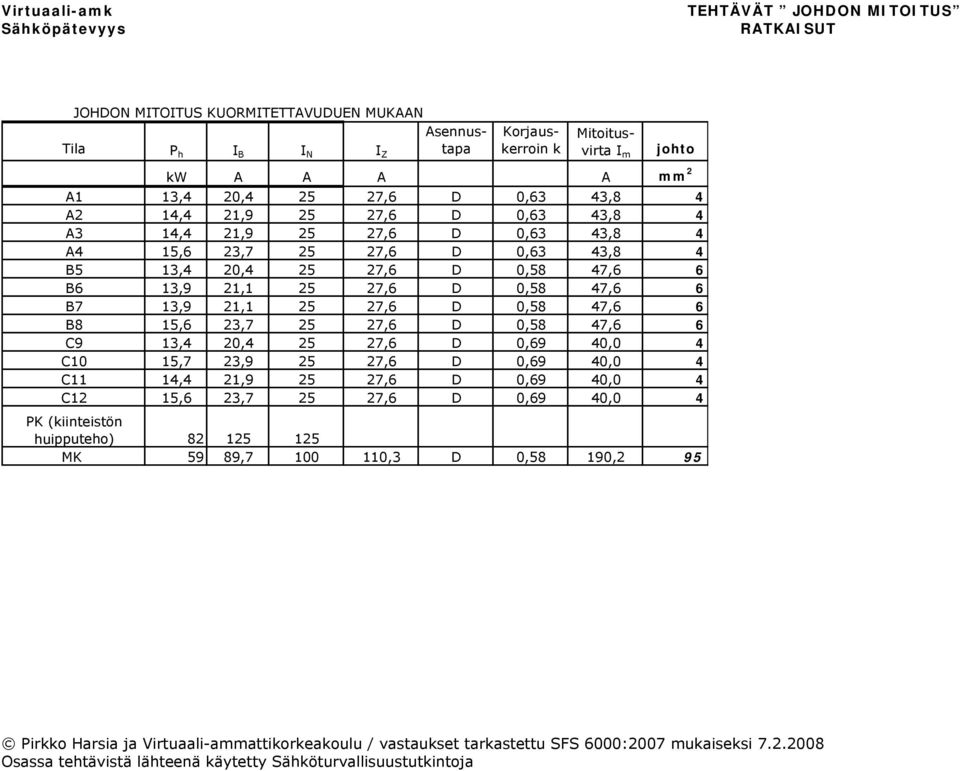

5 JOHDON MITOITUS KUORMITETTAVUDUEN MUKAAN Tila P h I B I N I Z tapa Asennus- Korjauskerroin k Mitoitusvirta I m johto kw A A A A mm 2 A1 13,4 20, ,6 D 0,63 43,8 4 A2 14,4 21, ,6 D 0,63 43,8 4 A3 14,4 21, ,6 D 0,63 43,8 4 A4 15,6 23, ,6 D 0,63 43,8 4 B5 13,4 20, ,6 D 0,58 47,6 6 B6 13,9 21, ,6 D 0,58 47,6 6 B7 13,9 21, ,6 D 0,58 47,6 6 B8 15,6 23, ,6 D 0,58 47,6 6 C9 13,4 20, ,6 D 0,69 40,0 4 C10 15,7 23, ,6 D 0,69 40,0 4 C11 14,4 21, ,6 D 0,69 40,0 4 C12 15,6 23, ,6 D 0,69 40,0 4 PK (kiinteistön huipputeho) MK 59 89, ,3 D 0,58 190,2 95

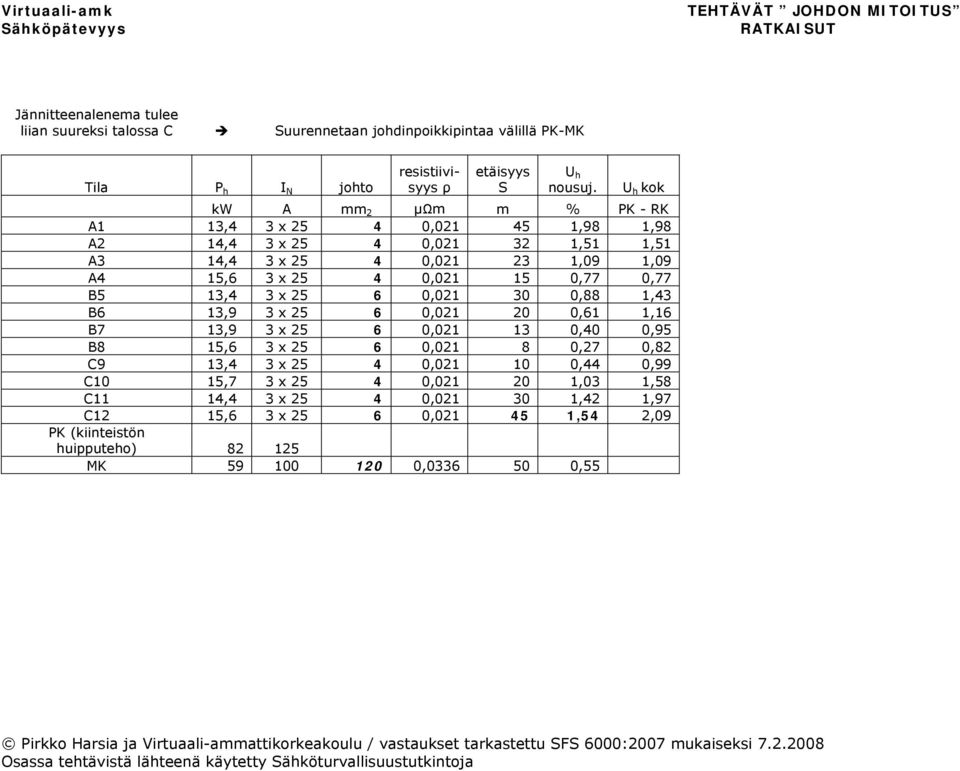

6 JÄNNITTEEN ALENEMA Tila P h I N johto resistiivisyys ρ etäisyys S U h U h kw A mm 2 μωm m % PK - RK A1 13,4 3 x , ,98 A2 14,4 3 x , ,51 A3 14,4 3 x , ,09 A4 15,6 3 x , ,77 B5 13,4 3 x , ,88 1,65 B6 13,9 3 x , ,61 1,38 B7 13,9 3 x , ,40 1,16 B8 15,6 3 x , ,27 1,04 C9 13,4 3 x , ,44 1,21 C10 15,7 3 x , ,03 1,80 C11 14,4 3 x , ,42 2,19 C12 15,6 3 x , ,30 3,07 PK (kiinteistön huipputeho) MK , ,91

7 Jännitteenalenema tulee liian suureksi talossa C Suurennetaan johdinpoikkipintaa välillä PK-MK Tila P h I N johto resistiivisyys ρ etäisyys S U h nousuj. U h kok kw A mm 2 μωm m % PK - RK A1 13,4 3 x , ,98 1,98 A2 14,4 3 x , ,51 1,51 A3 14,4 3 x , ,09 1,09 A4 15,6 3 x , ,77 0,77 B5 13,4 3 x , ,88 1,43 B6 13,9 3 x , ,61 1,16 B7 13,9 3 x , ,40 0,95 B8 15,6 3 x , ,27 0,82 C9 13,4 3 x , ,44 0,99 C10 15,7 3 x , ,03 1,58 C11 14,4 3 x , ,42 1,97 C12 15,6 3 x , ,54 2,09 PK (kiinteistön huipputeho) MK , ,55

8 AUTOMAATTINEN POISKYTKENTÄ P h I N johto etäisyys S I k Z kpk z L z PE Z v I k Sulakeen 5 s:n toimintavirta kw A mm 2 m A Ω Ω/km Ω/km Ω A A 13,4 3 x ,48 5,48 0, , ,4 3 x ,48 5,48 0, , ,4 3 x ,48 5,48 0, , ,6 3 x ,48 5,48 0, , ,4 3 x ,66 3,66 0, , ,9 3 x ,66 3,66 0, , ,9 3 x ,66 3,66 0, , ,6 3 x ,66 3,66 0, , ,4 3 x ,48 5,48 0, , ,7 3 x ,48 5,48 0, , ,4 3 x ,48 5,48 0, , ,6 3 x ,66 3,66 0, , , ,316 0,545 0, ,0 580
