Sähköasennukset T613103

Koko: px
Aloita esitys sivulta:

Download "Sähköasennukset T613103"

Transkriptio

1 Sähköasennukset T Pekka Rantala Kevät 2014 OAMK:n opinto-oppaassa Sisältö: Kiinteistön pienjänniteverkon laitteiden ja kalusteiden ja kaapelien sijoitus ja asennustavat. Maadoitukset. Toteutus: Opintojaksolla käsitellään asioita pääosin tavanomaisen suomalaisen kiinteistön/pientalon kannalta. Tämän vuoksi esim. tasajännite- tai IT-järjestelmät eivät ole juurikaan esillä. Asioita tarkastellaan tällä hetkellä voimassa olevien määräysten mukaan. Erikseen mainittuna esillä on myös vanhoja määräyksiä. 1

2 Sisältö 1. Sähköasennuksia sääteleviä säännöksiä 2. 3-vaihejärjestelmä 3. Muutamia perusjuttuja 4. Kiinteistön sähköverkko 5. Suojaus sähköiskulta 6. Suojaus ylivirroilta 1. Sähköasennuksia sääteleviä säännöksiä Sähköturvallisuuslaki Sähköturvallisuusasetus Kauppa- ja teollisuusministeriön (Ktm) päätökset SFS-standardit (Standardisarja SFS 6000 (2012)) Turvallisuus- ja kemikaaliviraston (Tukes) ohjeet (S10 (2012)) 2

3 Sähköturvallisuuslaki 410/ LUKU Sähköturvallisuuden taso, 5 Sähkölaitteet ja laitteistot on suunniteltava, rakennettava, valmistettava ja korjattava niin sekä niitä on huollettava ja käytettävä niin, että: 1. Niistä ei aiheudu kenenkään hengelle, terveydelle tai omaisuudelle vaaraa; 2. Niistä ei sähköisesti tai sähkömagneettisesti aiheudu kohtuutonta häiriötä; sekä 3. Niiden toiminta ei häiriinny helposti sähköisesti tai sähkömagneettisesti. KTM:n päätös Sähkölaitteistojen turvallisuudesta 1193/1999 Sähköasennusten turvallisuutta koskeva velvoittava julkaisu Ei anna yksityiskohtaisia teknisiä määräyksiä, vaan periaatteita, että vaatimukset täyttyvät, kun noudatetaan aihetta koskevia standardeja. HUOM! Standardien käyttö ei ole pakollista, vaan niistä voidaan tietyin menettelyin poiketa. Standardien käyttö on kuitenkin aina helpoin tapa toteuttaa vaatimukset ja tämän vuoksi standardeja yleensä noudatetaan. 3

4 SFS 6000 standardisarja (2012) Pienjännitesähköasennukset Standardisarja SFS 6000 sisältää 39 standardia Koskee sähköasennuksia, joiden nimellisjännite on korkeintaan 1000 V AC (tai 1500 V DC) Perustuu pääosin eurooppalaisiin harmonisointiasiakirjoihin Genelec HD Low-voltage electrical installations ja vastaavaan kansainväliseen standardisarjaan IEC Standardisarjassa on mukana myös kansallisia lisäyksiä, jotka on koottu SFS standardeiksi. SFS 6000 standardisarjan soveltamisala (kohta 11) Sovelletaan esim. Asuinrakennukset Liikerakennukset Julkiset rakennukset Teollisuusrakennukset Maatalousrakennukset Lääkintätilat Näyttelyt, messut Rakennustyömaat EI sovelleta esim. Sähköratalaitteet Moottoriajoneuvojen sähkölaitteet Laivat, lentokoneet Sähköaitaukset Rakennusten salamasuojaus (Huom! Ylijännitesuojaus) Hissit Koneiden sähkölaitteet Sovelletaanko auton lämmitystolppien asennuksiin? Sovelletaanko matkailuajoneuvojen sähköasennuksiin? 4

5 SFS 6000 sisältö karkeasti, osa 1 Perusperiaatteet, termit, yleisten ominaisuuksien määrittely Osa 4: Suojausmenetelmät Suojaus sähköiskulta (4-41) Suojaus lämmön vaikutuksilta (4-42) Ylivirtasuojaus (4-43) Suojaus jännite- ja sähkömagn. häiriöiltä (4-44) Osa 5: Sähkölaitteiden valinta ja asentaminen Johtojärjestelmät (5-52) Erottaminen, kytkentä ja ohjaus (5-53) Maadoittaminen ja suojajohtimet (5-54) Muut sähkölaitteet (5-55), esim. valaisimet Turvajärjestelmät (5-56) Osa 6: Tarkastukset Käyttöönottotarkastus (61) SFS 6000 sisältö karkeasti, osa 2 Osa 7: Erikoistilojen asennukset (alla lueteltu vain osa) Kylpy- ja suihkutilat, uima-altaat, saunat (701, 702, 703) Rakennustyömaat (704) Maa- ja puutarhatalouden tilat (705) Leirintäalueet, Venesatamat (708, 709) Lääkintätilat (710) Valosähköiset laitteet (Aurinkokennot) (712) Kalusteet (713) Huvipuistojen tilapäiset asennukset (740) Osa 8: Eräitä asennuksia koskevat täydentävät vaatimukset (Suomessa noudatettavat kansalliset lisäykset) Asennusten korjaus-, muutos- ja laajennustyöt (vanhat asennukset) (802) Sähkölaitekorjaamot ja laboratoriot (803) 5

6 Tukesin ohje S10 Turvallisuus- ja kemikaalivirasto Tukes julkaisee ohjeen S10, jossa on lueteltu ne standardit, joiden mukaan toimittuna täytetään määräysten vaatimukset. Keskeisimmät vanhat määräykset annettiin Sähkötarkastuskeskuksen julkaisussa A1 Sähköturvallisuusmääräykset (StM). (viimeisin 1989) 2. 3-vaihejärjestelmä 6

7 1-vaihe- ja 3-vaihejärjestelmä Miksi kannattaa käyttää 3-vaihejärjestelmää? L N L1 N L2 L3 Sama teho saadaan siirrettyä vähemmillä (tai ohuemmilla) johtimilla kuin 1-vaihejärjestelmässä. 3-vaihejärjestelmän etuja Vaiheiden välillä on 120 vaihesiirto saadaan helposti aikaan pyörivä magneettikenttä (sähkömoottori) Eri vaiheiden virtojen huippuhetki on eri tasaisella kuormituksella summa on nolla, EI TARVITA NOLLAJOHDINTA lainkaan Miksi 2- tai 4-vaihejärjestelmä ei ole yhtä hyvä? 7

8 3-vaihejärjestelmä Û U pp Tehollisarvo U RMS = Û Û = huippuarvo (U hattu) 2 Huipusta huippuun arvo U pp = 2 Û (peak to peak) RMS = Root Mean Square Vaihe- ja pääjännite L1 L2 L3 N Vaihejännite 230 V (tehollisarvo) Vaiheen ja nollan välillä Pääjännite 400 V (tehollisarvo) Kahden vaiheen välillä 8

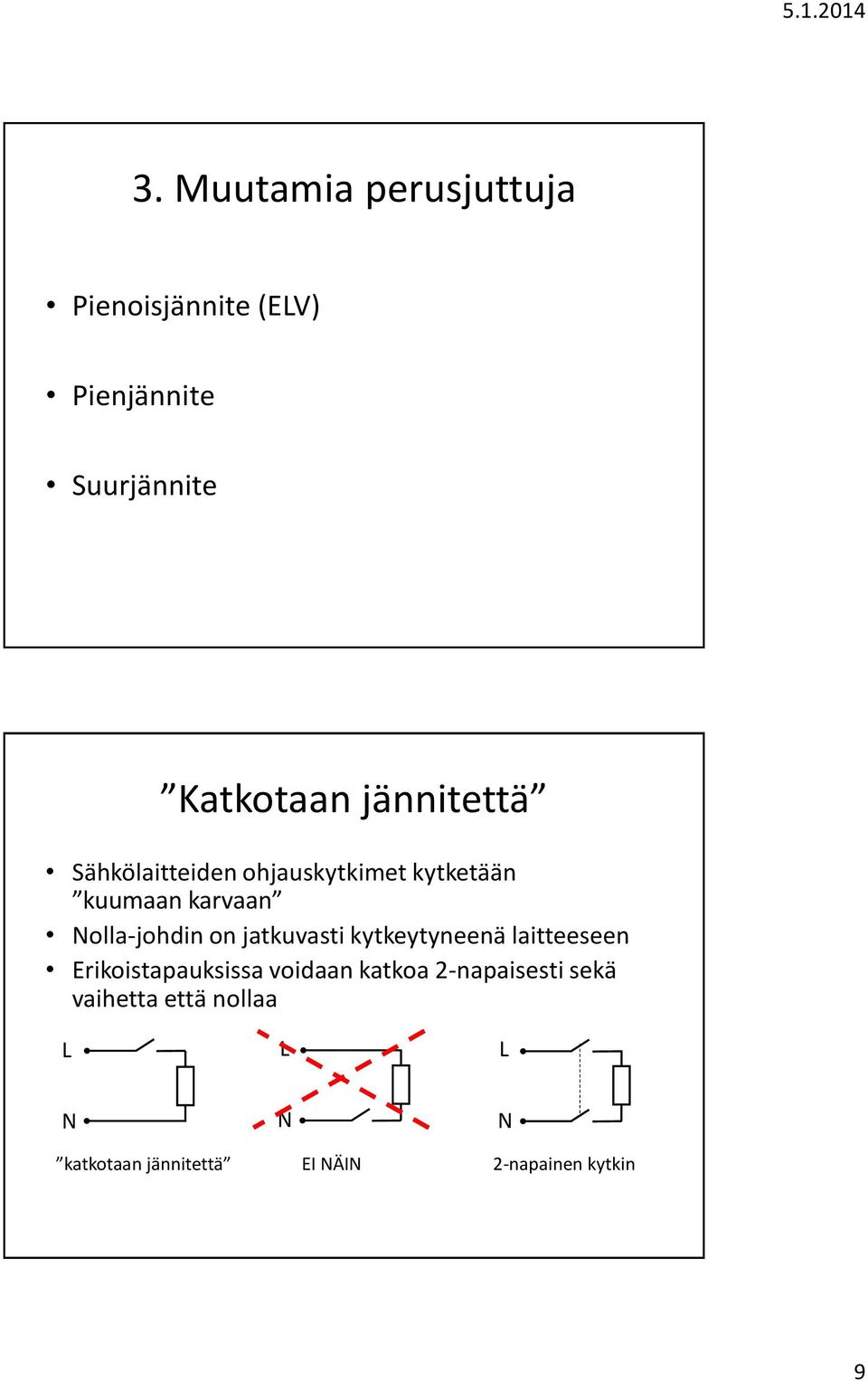

9 3. Muutamia perusjuttuja Pienoisjännite (ELV) Pienjännite Suurjännite Katkotaan jännitettä Sähkölaitteiden ohjauskytkimet kytketään kuumaan karvaan Nolla-johdin on jatkuvasti kytkeytyneenä laitteeseen Erikoistapauksissa voidaan katkoa 2-napaisesti sekä vaihetta että nollaa L L L N N N katkotaan jännitettä EI NÄIN 2-napainen kytkin 9

10 Suojamaa Suojajohdin PE kytketään sähkölaitteen jännitteelle alttiiseen osaan (tyypillisesti metallikotelo) Suojajohtimen liittimen tunnus on Suojajohtimen väri on AINA keltavihreä Keltavihreää EI SAA käyttää mihinkään muuhun Suojajohtimessa EI SAA olla kytkinlaitetta ( ) L N PE 4. Kiinteistön sähköverkko 10

11 Pienen kiinteistön sähköverkko Termejä, osa1 Liittymisjohto, liittymiskohta Maadoitus ja potentiaalintasaus Potentiaalintasaus on johtavien osien sähköinen liitäntä, jonka tarkoituksena on saavuttaa tasapotentiaali. ( ) Maadoitus on sähköinen liitäntä järjestelmän ja paikallisen maan välillä. ( ) Ryhmäjohto 11

12 Ryhmäjohto Kulutuskojetta tai pistorasiaa syöttävä johto Johdolla on tietty kuormitettavuus Millä virralla johtoa voi jatkuvasti kuormittaa, niin että se ei kuumene liikaa = mitoitusvirta Ryhmäjohdon suojalaitteiden pitää reagoida ylivirtaan, joka voi olla Ylikuormitusvirta (ei vikatilannetta) tai Oikosulkuvirta (on vikatilanne) Lähes kaikissa ryhmäjohdoissa pitää olla suojalaitteena myös vikavirtasuoja (VVSK) 3 Ryhmäkeskus, ryhmäjohto syöttö L1, L2, L3 5 pistorasiaryhmä N PE (tai PEN) pääkytkin ylivirtasuojat vikavirtasuojat ryhmäjohdot valaisinryhmä Ryhmäkeskus = ryhmäjohtoja syöttävä keskus Ylivirtasuoja on joko sulake tai johdonsuojakatkaisija eli automaattisulake, stotsi 12

13 Termejä, osa 2 Äärijohdin (vaihejohdin): L, L1, L2, L3 = kuuma karva Nollajohdin: N Suoja(maadoitus)johdin: PE (Protected Earth) PEN-johdin: PE+N, yhdistetty suoja- ja nollajohdin Jännitteelle altis osa (on osa sähkölaitetta) Muu johtava osa (ei ole sähkölaitteen osa) L1 L2 L3 N PE TN-S järjestelmä (Terra Neutral Separate) 13

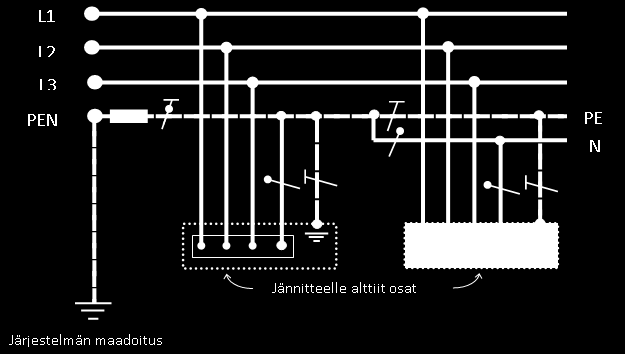

14 TN-C järjestelmä (Terra Neutral Combined) L1 L2 L3 PEN TN-S-C järjestelmä L1 L2 L3 PEN 14

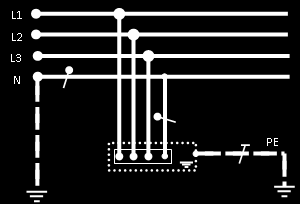

15 TT- ja IT-järjestelmä TT-järjestelmä IT-järjestelmä Kumpikin näistä järjestelmistä on harvinainen Suomessa pienjänniteasennuksissa. Euroopassa näitä kyllä käytetään muissa maissa. IT-järjestelmää käytetään Suomessa esim. leikkaussaleissa. Jakeluverkko ja sisäverkko Jakeluverkko TN-C järjestelmä 4-johdin järjestelmä liittymisjohto 4 Kiinteistön sisäverkko TN-S järjestelmä 5-johdin järjestelmä Paikallinen maadoituselektrodi Liittymispisteessä: PEN erilliset PE ja N N PE 15

16 5. Suojaus sähköiskulta Suojaus sähköiskulta 1/2 (ihmisiltä ja kotieläimiltä) Perusperiaate (asennuksissa ja laitteissa): Vaaralliset jännitteiset osat eivät saa olla kosketeltavissa Perussuojaus Yhden vian tilanne: Kosketeltavat johtavat osat eivät saa tulla vaarallisesti jännitteisiksi Vikasuojaus 16

17 Suojaus sähköiskulta 2/2 (ihmisiltä ja kotieläimiltä) Normaalissa asennuksessa pitää olla sekä perusettä vikasuojaus. Suojausmenetelmän pitää koostua: Sopivasta yhdistelmästä, jossa on erilliset perusja vikasuojaus TAI Menetelmästä, jolla saadaan aikaan molemmat Pelkkä perussuojaus vastaa suojausluokkaa 0 Suojausluokka 0 ei uusissa asennuksissa ole luvallinen Perussuojaus (ent. kosketussuojaus) Suojaa sähköiskulta, kun kaikki OK (ei vikaa) Tarkoitus estää jännitteisten osien koskettaminen Toteutuskeinoja: Jännitteisten osien peruseristys Voidaan poistaa vain rikkomalla Suojukset ja kotelot Voidaan avata vain avaimella tai työkalulla Esteet tai sijoitus kosketusetäisyyden ulkopuolelle Vain kun ammattihenkilöt valvovat käyttöä EI SAA käyttää esim. asunnoissa 17

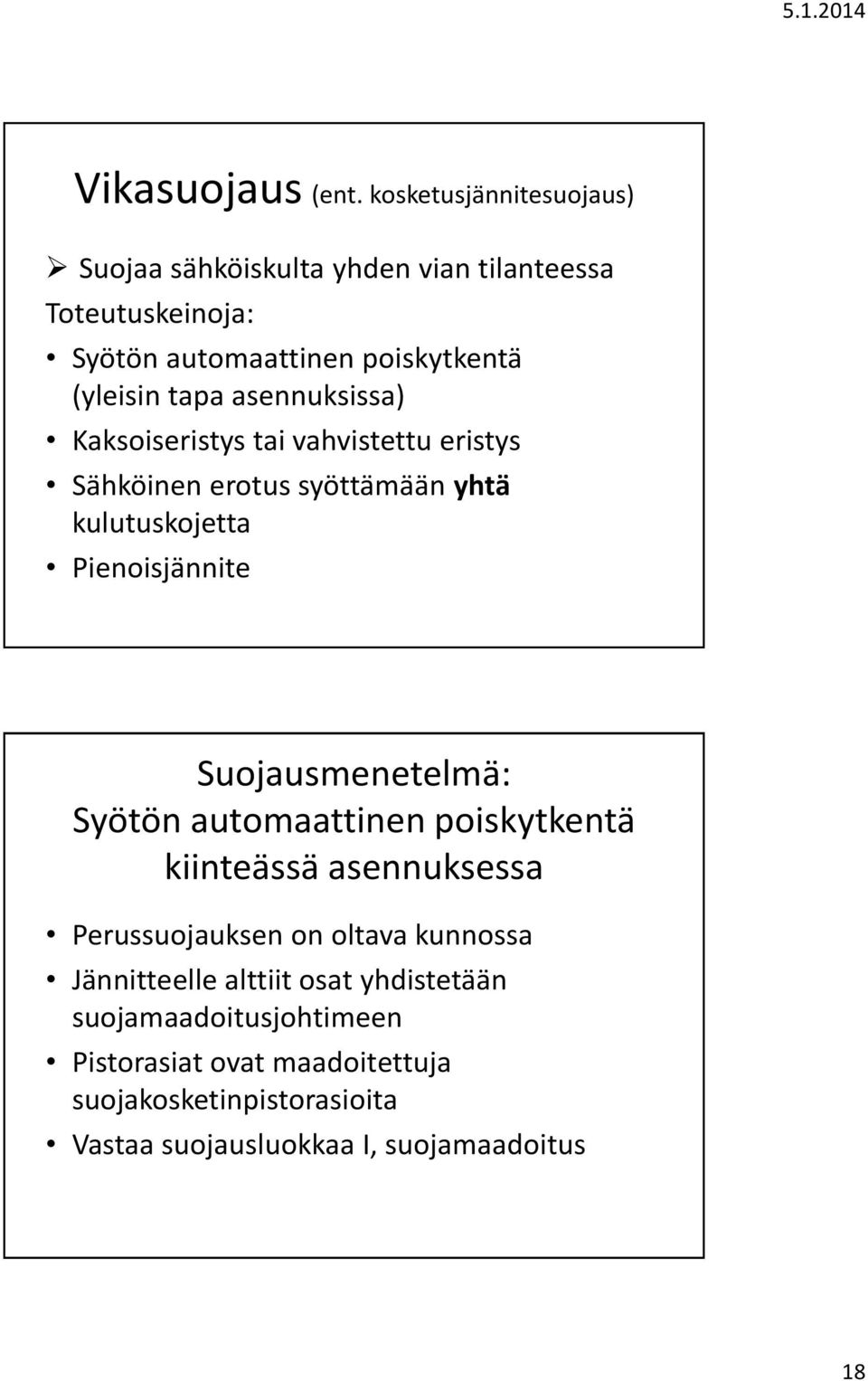

18 Vikasuojaus (ent. kosketusjännitesuojaus) Suojaa sähköiskulta yhden vian tilanteessa Toteutuskeinoja: Syötön automaattinen poiskytkentä (yleisin tapa asennuksissa) Kaksoiseristys tai vahvistettu eristys Sähköinen erotus syöttämään yhtä kulutuskojetta Pienoisjännite Suojausmenetelmä: Syötön automaattinen poiskytkentä kiinteässä asennuksessa Perussuojauksen on oltava kunnossa Jännitteelle alttiit osat yhdistetään suojamaadoitusjohtimeen Pistorasiat ovat maadoitettuja suojakosketinpistorasioita Vastaa suojausluokkaa I, suojamaadoitus 18

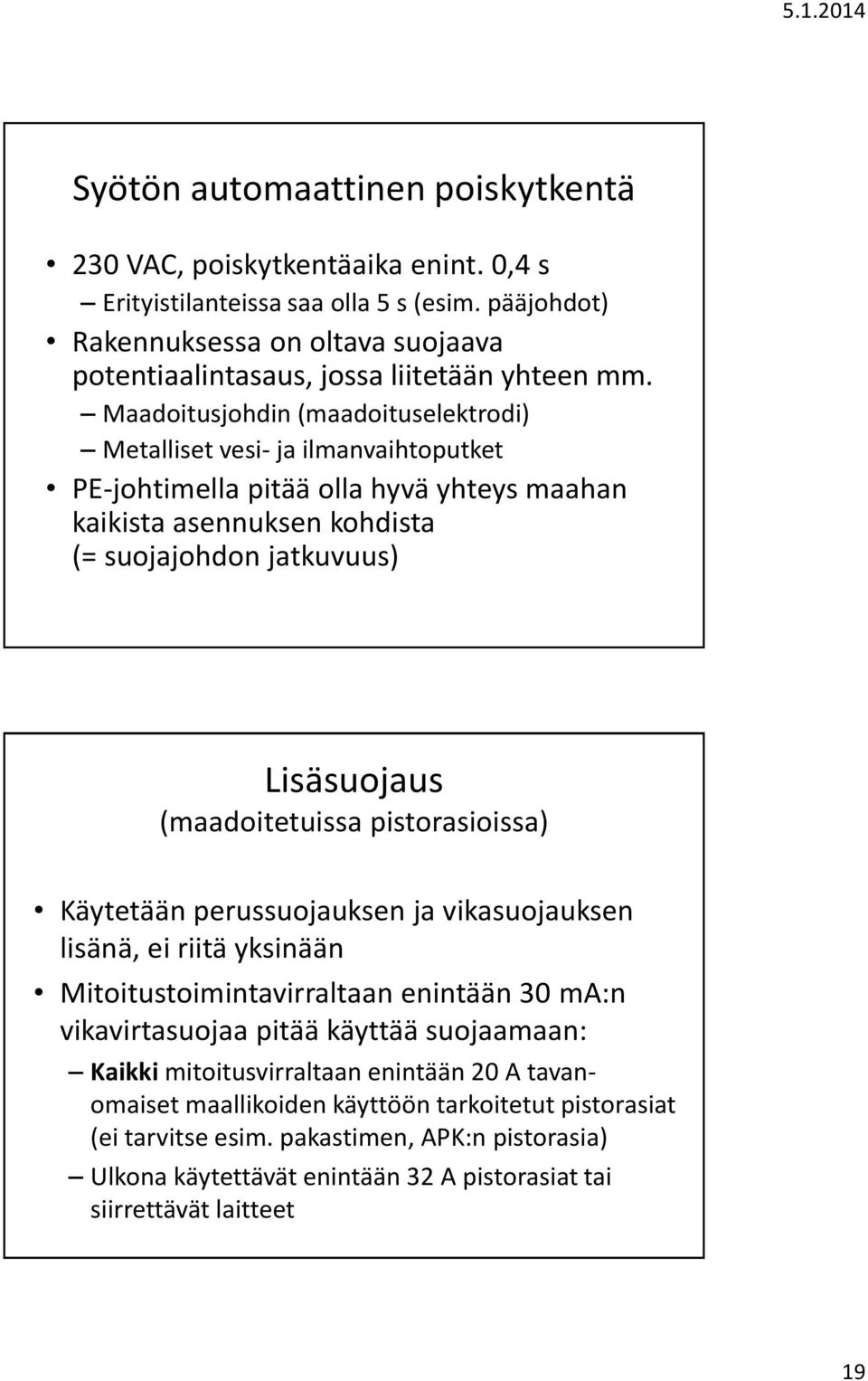

19 Syötön automaattinen poiskytkentä 230 VAC, poiskytkentäaika enint. 0,4 s Erityistilanteissa saa olla 5 s (esim. pääjohdot) Rakennuksessa on oltava suojaava potentiaalintasaus, jossa liitetään yhteen mm. Maadoitusjohdin (maadoituselektrodi) Metalliset vesi- ja ilmanvaihtoputket PE-johtimella pitää olla hyvä yhteys maahan kaikista asennuksen kohdista (= suojajohdon jatkuvuus) Lisäsuojaus (maadoitetuissa pistorasioissa) Käytetään perussuojauksen ja vikasuojauksen lisänä, ei riitä yksinään Mitoitustoimintavirraltaan enintään 30 ma:n vikavirtasuojaa pitää käyttää suojaamaan: Kaikki mitoitusvirraltaan enintään 20 A tavanomaiset maallikoiden käyttöön tarkoitetut pistorasiat (ei tarvitse esim. pakastimen, APK:n pistorasia) Ulkona käytettävät enintään 32 A pistorasiat tai siirrettävät laitteet 19

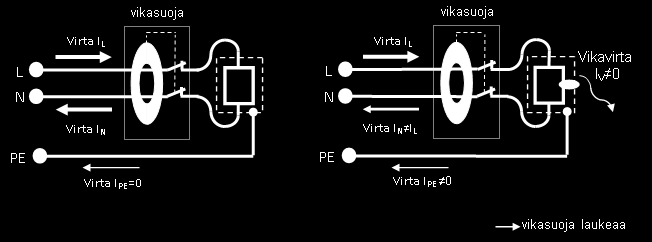

20 VVSK, vikavirtasuoja(kytkin) Ehjä sähkölaite Viallinen sähkölaite Suojausmenetelmä: Kaksoiseristys tai vahvistettu eristys Perussuojaus on toteutettu peruseristyksellä ja vikasuojaus lisäsuojauksella TAI Perus- ja vikasuojaus on toteutettu yhdistetyllä vahvistetulla eristyksellä Vastaa suojausluokkaa II, suojaeristys Tunnus Laitteessa mahdollisesti myös merkki 20

21 Luokan II laitteita syöttävä asennus Luokan II laitteita syöttävissä piireissä pitää olla suojamaadoitusjohdin, joka kulkee piirin mukana. Suojamaadoitusjohdin liitetään asennuksen jokaisessa pisteessä ja joka laitteessa. Poikkeuksena jotkin valaisinkytkimet Suojausmenetelmä: sähköinen erotus Perussuojaus on toteutettu peruseristyksellä Vikasuojauksena käytetään erotettujen osien sähköistä erotusta muista piireistä ja maasta Tunnus tai 21

22 Suojaerotus Erotetun virtapiirin mikään osa ei saa olla yhteydessä toisiin virtapiireihin eikä maahan. Toteutetaan kelluva virtapiiri Suojaerotetulla virtapiirillä saa syöttää vain yhtä laitetta. (muutama poikkeus) Vertaus: toimii kuin auton akusta saatava sähkö, täysin oma virtapiiri, irrallaan maasta Suojausmenetelmä: pienoisjännite Perus- ja vikasuojaus saavutetaan, kun: nimellisjännite ei ylitä 50 VAC tai 120 VDC (= ELV = Extra Low Voltage = Pienoisjännite) Syöttö tehdään standardin mukaisesta jännitelähteestä Muut standardin vaatimukset täyttyy (414.4) Vastaa suojausluokkaa III, suojajännite Tunnus vaakuna vastaa pienoisjännitettä (joka saadaan suojaerotusmuuntajasta) 22

23 Yhteenveto: Suojausluokat Luokka 0 Pelkkä peruseristys ei saa käyttää uusissa asennuksissa Luokka I Suojamaadoitettu Luokka II Suojaeristetty Luokka III Suojajännite (pienoisjännite) Suojaerotus (ei omaa numeroa tälle tavalle) 23
