ST550K Digitaaliset merkit Käyttöohje

Transkriptio

1 ST550K Digitaaliset merkit Käyttöohje

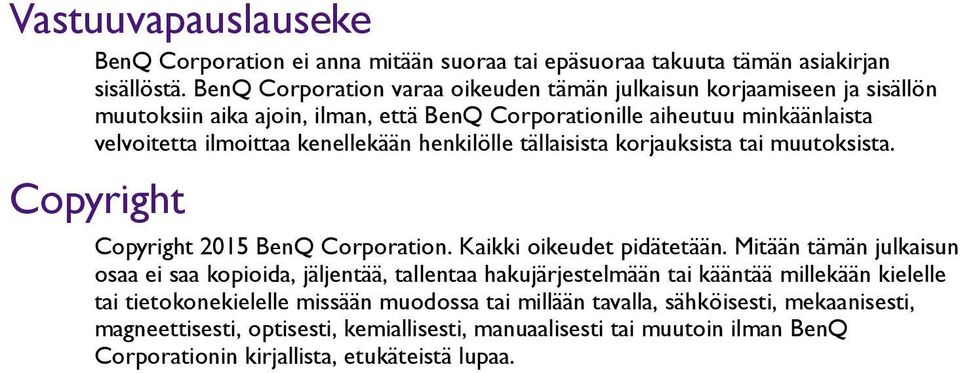

2 Vastuuvapauslauseke BenQ Corporation ei anna mitään suoraa tai epäsuoraa takuuta tämän asiakirjan sisällöstä. BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman, että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa kenellekään henkilölle tällaisista korjauksista tai muutoksista. Copyright Copyright 2015 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään tämän julkaisun osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ Corporationin kirjallista, etukäteistä lupaa.

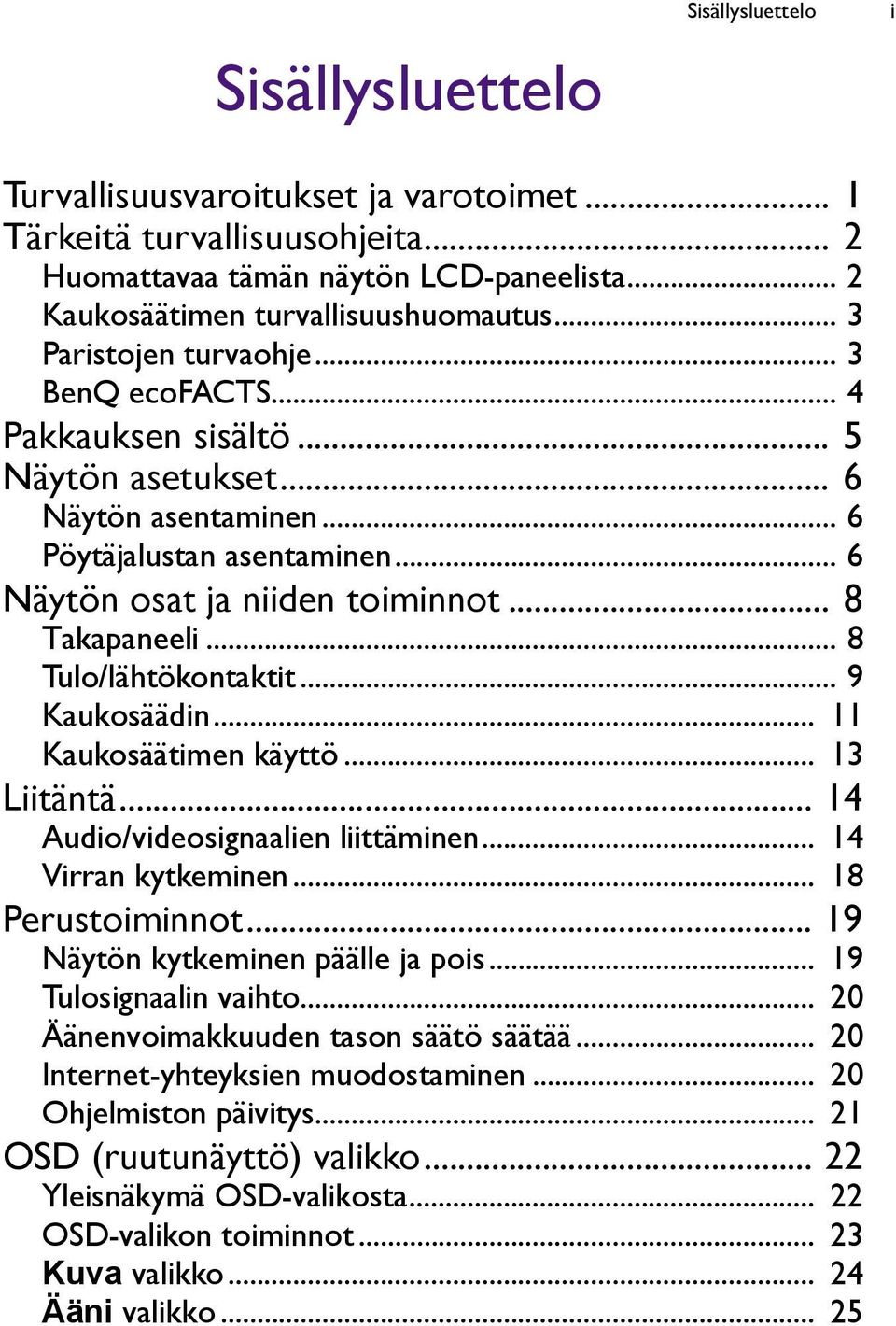

3 Sisällysluettelo Sisällysluettelo i Turvallisuusvaroitukset ja varotoimet... 1 Tärkeitä turvallisuusohjeita... 2 Huomattavaa tämän näytön LCD-paneelista... 2 Kaukosäätimen turvallisuushuomautus... 3 Paristojen turvaohje... 3 BenQ ecofacts... 4 Pakkauksen sisältö... 5 Näytön asetukset... 6 Näytön asentaminen... 6 Pöytäjalustan asentaminen... 6 Näytön osat ja niiden toiminnot... 8 Takapaneeli... 8 Tulo/lähtökontaktit... 9 Kaukosäädin Kaukosäätimen käyttö Liitäntä Audio/videosignaalien liittäminen Virran kytkeminen Perustoiminnot Näytön kytkeminen päälle ja pois Tulosignaalin vaihto Äänenvoimakkuuden tason säätö säätää Internet-yhteyksien muodostaminen Ohjelmiston päivitys OSD (ruutunäyttö) valikko Yleisnäkymä OSD-valikosta OSD-valikon toiminnot Kuva valikko Ääni valikko... 25

4 ii Sisällysluettelo Asetus valikko Multimedian käyttö Kaukosäätimen multimediapainikkeet Tiedostojen katselu Android OS:n käyttö Tietoja Sovelluskeskuksesta Selain X-Sign ES File Explorer Multimedia Asetukset WPS Office Tuotteen tiedot Määrittelyt Mitat Tuettu tulosignaalin resoluutio Vianetsintä... 45

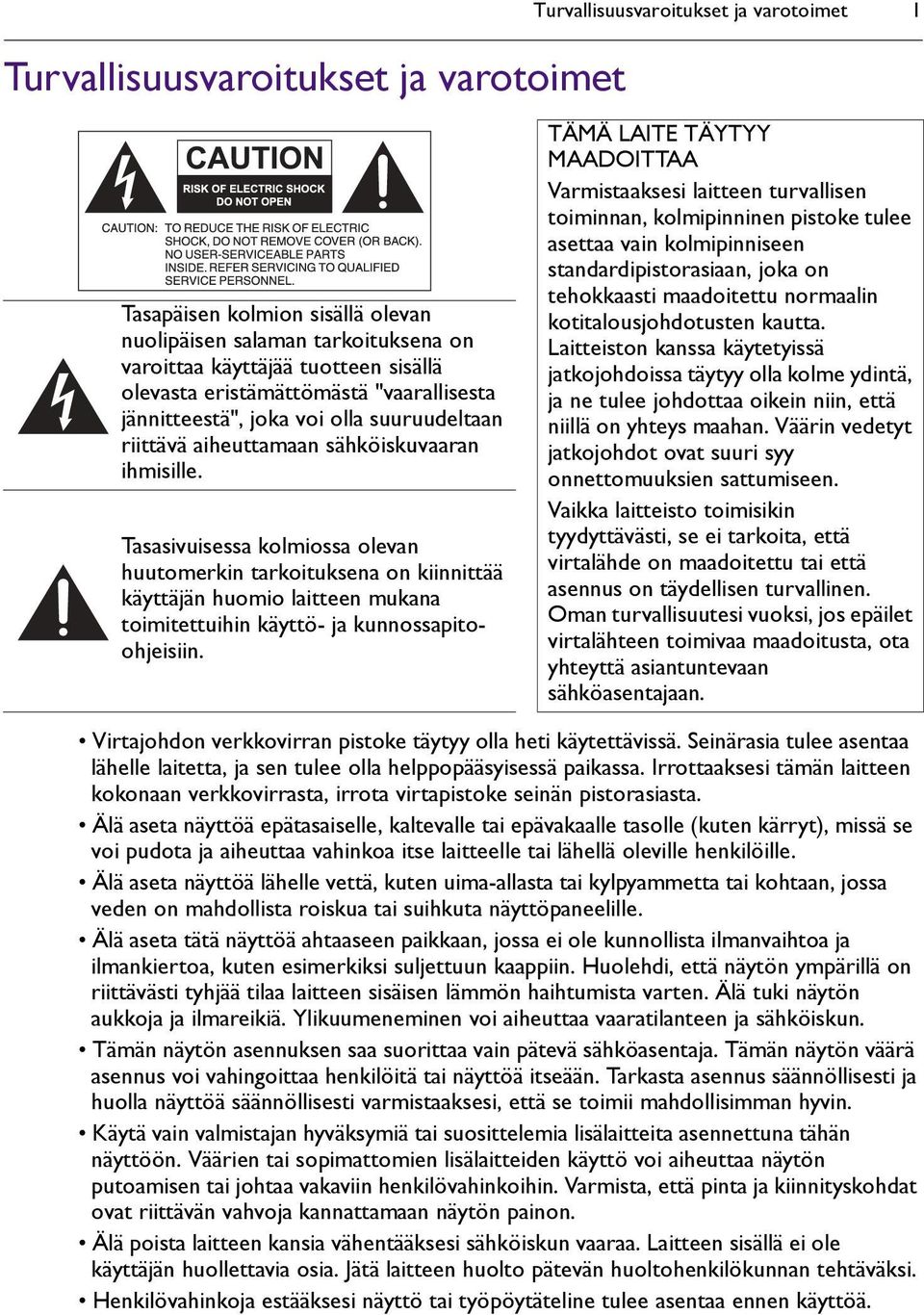

5 Turvallisuusvaroitukset ja varotoimet Turvallisuusvaroitukset ja varotoimet 1 Tasapäisen kolmion sisällä olevan nuolipäisen salaman tarkoituksena on varoittaa käyttäjää tuotteen sisällä olevasta eristämättömästä "vaarallisesta jännitteestä", joka voi olla suuruudeltaan riittävä aiheuttamaan sähköiskuvaaran ihmisille. Tasasivuisessa kolmiossa olevan huutomerkin tarkoituksena on kiinnittää käyttäjän huomio laitteen mukana toimitettuihin käyttö- ja kunnossapitoohjeisiin. TÄMÄ LAITE TÄYTYY MAADOITTAA Varmistaaksesi laitteen turvallisen toiminnan, kolmipinninen pistoke tulee asettaa vain kolmipinniseen standardipistorasiaan, joka on tehokkaasti maadoitettu normaalin kotitalousjohdotusten kautta. Laitteiston kanssa käytetyissä jatkojohdoissa täytyy olla kolme ydintä, ja ne tulee johdottaa oikein niin, että niillä on yhteys maahan. Väärin vedetyt jatkojohdot ovat suuri syy onnettomuuksien sattumiseen. Vaikka laitteisto toimisikin tyydyttävästi, se ei tarkoita, että virtalähde on maadoitettu tai että asennus on täydellisen turvallinen. Oman turvallisuutesi vuoksi, jos epäilet virtalähteen toimivaa maadoitusta, ota yhteyttä asiantuntevaan sähköasentajaan. Virtajohdon verkkovirran pistoke täytyy olla heti käytettävissä. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyisessä paikassa. Irrottaaksesi tämän laitteen kokonaan verkkovirrasta, irrota virtapistoke seinän pistorasiasta. Älä aseta näyttöä epätasaiselle, kaltevalle tai epävakaalle tasolle (kuten kärryt), missä se voi pudota ja aiheuttaa vahinkoa itse laitteelle tai lähellä oleville henkilöille. Älä aseta näyttöä lähelle vettä, kuten uima-allasta tai kylpyammetta tai kohtaan, jossa veden on mahdollista roiskua tai suihkuta näyttöpaneelille. Älä aseta tätä näyttöä ahtaaseen paikkaan, jossa ei ole kunnollista ilmanvaihtoa ja ilmankiertoa, kuten esimerkiksi suljettuun kaappiin. Huolehdi, että näytön ympärillä on riittävästi tyhjää tilaa laitteen sisäisen lämmön haihtumista varten. Älä tuki näytön aukkoja ja ilmareikiä. Ylikuumeneminen voi aiheuttaa vaaratilanteen ja sähköiskun. Tämän näytön asennuksen saa suorittaa vain pätevä sähköasentaja. Tämän näytön väärä asennus voi vahingoittaa henkilöitä tai näyttöä itseään. Tarkasta asennus säännöllisesti ja huolla näyttöä säännöllisesti varmistaaksesi, että se toimii mahdollisimman hyvin. Käytä vain valmistajan hyväksymiä tai suosittelemia lisälaitteita asennettuna tähän näyttöön. Väärien tai sopimattomien lisälaitteiden käyttö voi aiheuttaa näytön putoamisen tai johtaa vakaviin henkilövahinkoihin. Varmista, että pinta ja kiinnityskohdat ovat riittävän vahvoja kannattamaan näytön painon. Älä poista laitteen kansia vähentääksesi sähköiskun vaaraa. Laitteen sisällä ei ole käyttäjän huollettavia osia. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Henkilövahinkoja estääksesi näyttö tai työpöytäteline tulee asentaa ennen käyttöä.

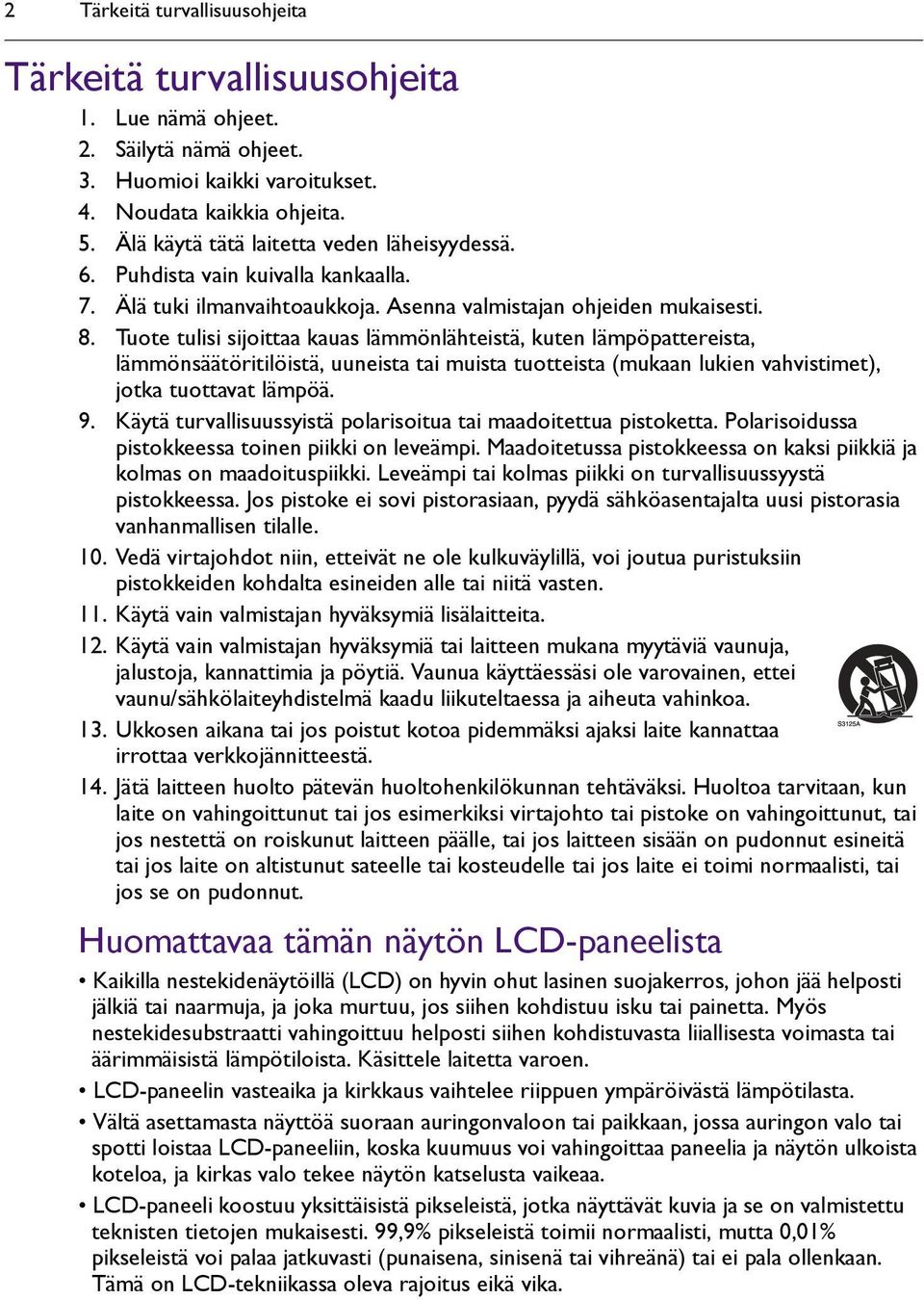

6 2 Tärkeitä turvallisuusohjeita Tärkeitä turvallisuusohjeita 1. Lue nämä ohjeet. 2. Säilytä nämä ohjeet. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia ohjeita. 5. Älä käytä tätä laitetta veden läheisyydessä. 6. Puhdista vain kuivalla kankaalla. 7. Älä tuki ilmanvaihtoaukkoja. Asenna valmistajan ohjeiden mukaisesti. 8. Tuote tulisi sijoittaa kauas lämmönlähteistä, kuten lämpöpattereista, lämmönsäätöritilöistä, uuneista tai muista tuotteista (mukaan lukien vahvistimet), jotka tuottavat lämpöä. 9. Käytä turvallisuussyistä polarisoitua tai maadoitettua pistoketta. Polarisoidussa pistokkeessa toinen piikki on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas on maadoituspiikki. Leveämpi tai kolmas piikki on turvallisuussyystä pistokkeessa. Jos pistoke ei sovi pistorasiaan, pyydä sähköasentajalta uusi pistorasia vanhanmallisen tilalle. 10. Vedä virtajohdot niin, etteivät ne ole kulkuväylillä, voi joutua puristuksiin pistokkeiden kohdalta esineiden alle tai niitä vasten. 11. Käytä vain valmistajan hyväksymiä lisälaitteita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä vaunuja, jalustoja, kannattimia ja pöytiä. Vaunua käyttäessäsi ole varovainen, ettei vaunu/sähkölaiteyhdistelmä kaadu liikuteltaessa ja aiheuta vahinkoa. 13. Ukkosen aikana tai jos poistut kotoa pidemmäksi ajaksi laite kannattaa irrottaa verkkojännitteestä. 14. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Huoltoa tarvitaan, kun laite on vahingoittunut tai jos esimerkiksi virtajohto tai pistoke on vahingoittunut, tai jos nestettä on roiskunut laitteen päälle, tai jos laitteen sisään on pudonnut esineitä tai jos laite on altistunut sateelle tai kosteudelle tai jos laite ei toimi normaalisti, tai jos se on pudonnut. Huomattavaa tämän näytön LCD-paneelista Kaikilla nestekidenäytöillä (LCD) on hyvin ohut lasinen suojakerros, johon jää helposti jälkiä tai naarmuja, ja joka murtuu, jos siihen kohdistuu isku tai painetta. Myös nestekidesubstraatti vahingoittuu helposti siihen kohdistuvasta liiallisesta voimasta tai äärimmäisistä lämpötiloista. Käsittele laitetta varoen. LCD-paneelin vasteaika ja kirkkaus vaihtelee riippuen ympäröivästä lämpötilasta. Vältä asettamasta näyttöä suoraan auringonvaloon tai paikkaan, jossa auringon valo tai spotti loistaa LCD-paneeliin, koska kuumuus voi vahingoittaa paneelia ja näytön ulkoista koteloa, ja kirkas valo tekee näytön katselusta vaikeaa. LCD-paneeli koostuu yksittäisistä pikseleistä, jotka näyttävät kuvia ja se on valmistettu teknisten tietojen mukaisesti. 99,9% pikseleistä toimii normaalisti, mutta 0,01% pikseleistä voi palaa jatkuvasti (punaisena, sinisenä tai vihreänä) tai ei pala ollenkaan. Tämä on LCD-tekniikassa oleva rajoitus eikä vika.

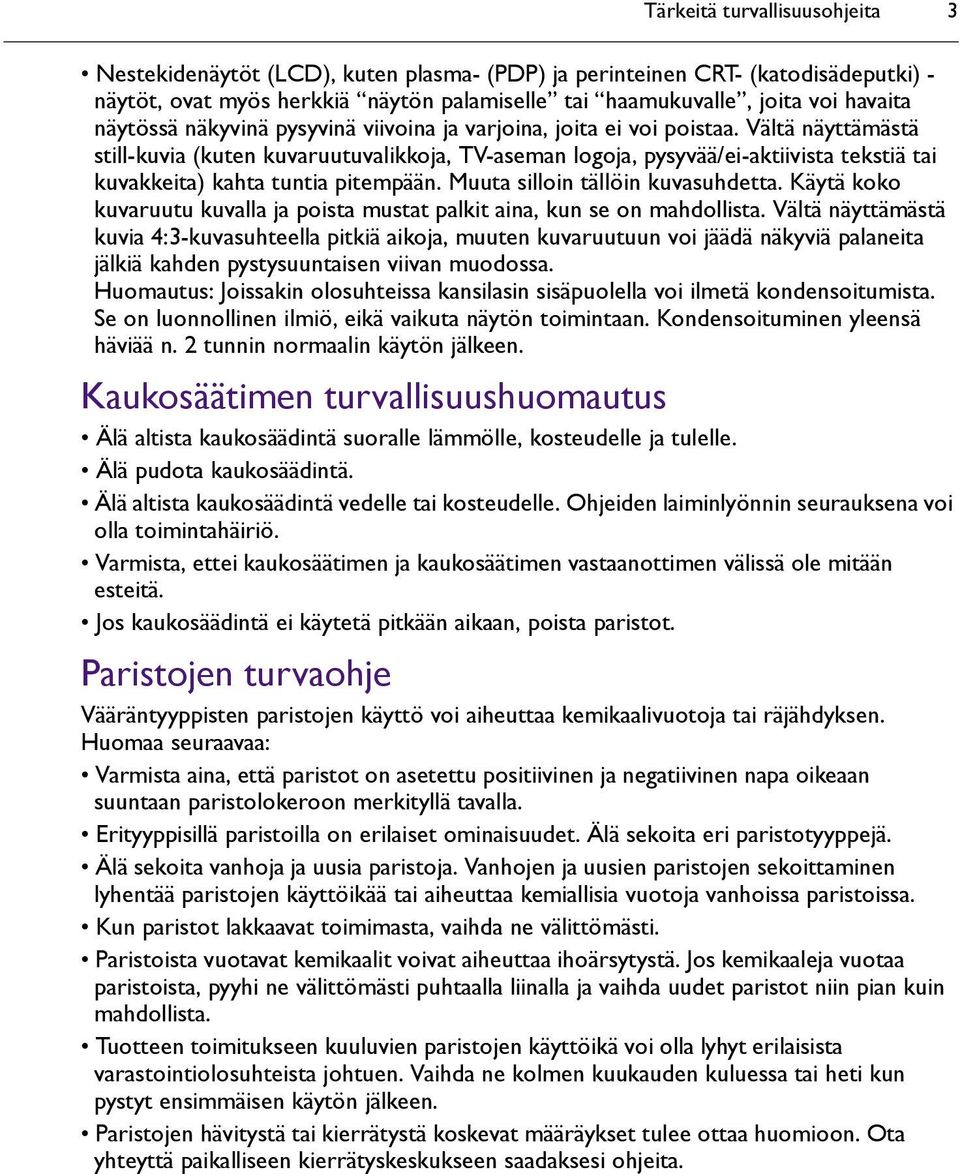

7 Tärkeitä turvallisuusohjeita 3 Nestekidenäytöt (LCD), kuten plasma- (PDP) ja perinteinen CRT- (katodisädeputki) - näytöt, ovat myös herkkiä näytön palamiselle tai haamukuvalle, joita voi havaita näytössä näkyvinä pysyvinä viivoina ja varjoina, joita ei voi poistaa. Vältä näyttämästä still-kuvia (kuten kuvaruutuvalikkoja, TV-aseman logoja, pysyvää/ei-aktiivista tekstiä tai kuvakkeita) kahta tuntia pitempään. Muuta silloin tällöin kuvasuhdetta. Käytä koko kuvaruutu kuvalla ja poista mustat palkit aina, kun se on mahdollista. Vältä näyttämästä kuvia 4:3-kuvasuhteella pitkiä aikoja, muuten kuvaruutuun voi jäädä näkyviä palaneita jälkiä kahden pystysuuntaisen viivan muodossa. Huomautus: Joissakin olosuhteissa kansilasin sisäpuolella voi ilmetä kondensoitumista. Se on luonnollinen ilmiö, eikä vaikuta näytön toimintaan. Kondensoituminen yleensä häviää n. 2 tunnin normaalin käytön jälkeen. Kaukosäätimen turvallisuushuomautus Älä altista kaukosäädintä suoralle lämmölle, kosteudelle ja tulelle. Älä pudota kaukosäädintä. Älä altista kaukosäädintä vedelle tai kosteudelle. Ohjeiden laiminlyönnin seurauksena voi olla toimintahäiriö. Varmista, ettei kaukosäätimen ja kaukosäätimen vastaanottimen välissä ole mitään esteitä. Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot. Paristojen turvaohje Vääräntyyppisten paristojen käyttö voi aiheuttaa kemikaalivuotoja tai räjähdyksen. Huomaa seuraavaa: Varmista aina, että paristot on asetettu positiivinen ja negatiivinen napa oikeaan suuntaan paristolokeroon merkityllä tavalla. Erityyppisillä paristoilla on erilaiset ominaisuudet. Älä sekoita eri paristotyyppejä. Älä sekoita vanhoja ja uusia paristoja. Vanhojen ja uusien paristojen sekoittaminen lyhentää paristojen käyttöikää tai aiheuttaa kemiallisia vuotoja vanhoissa paristoissa. Kun paristot lakkaavat toimimasta, vaihda ne välittömästi. Paristoista vuotavat kemikaalit voivat aiheuttaa ihoärsytystä. Jos kemikaaleja vuotaa paristoista, pyyhi ne välittömästi puhtaalla liinalla ja vaihda uudet paristot niin pian kuin mahdollista. Tuotteen toimitukseen kuuluvien paristojen käyttöikä voi olla lyhyt erilaisista varastointiolosuhteista johtuen. Vaihda ne kolmen kuukauden kuluessa tai heti kun pystyt ensimmäisen käytön jälkeen. Paristojen hävitystä tai kierrätystä koskevat määräykset tulee ottaa huomioon. Ota yhteyttä paikalliseen kierrätyskeskukseen saadaksesi ohjeita.

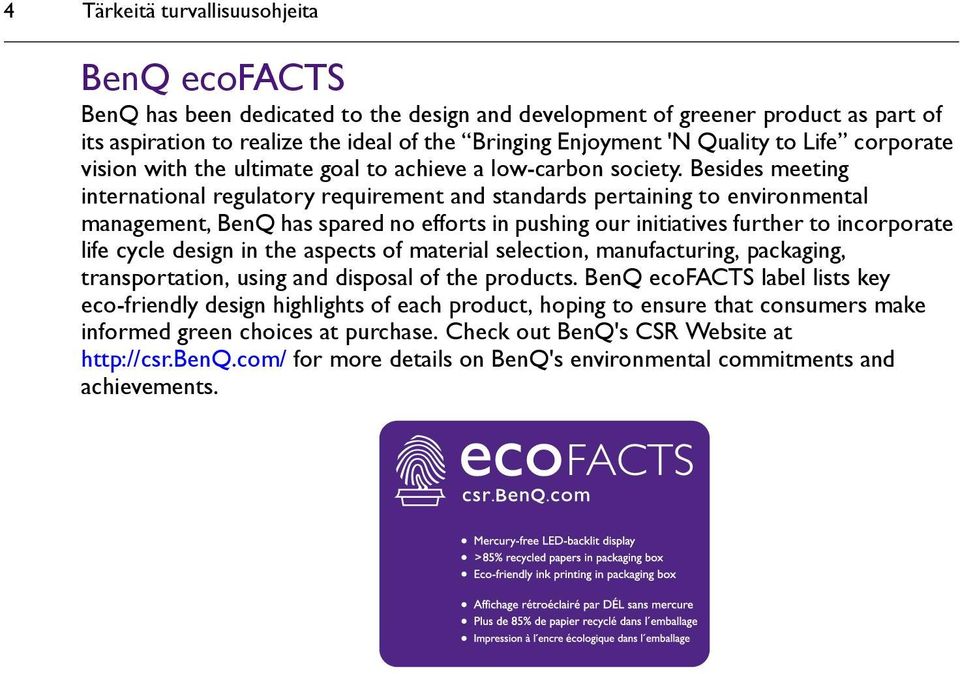

8 4 Tärkeitä turvallisuusohjeita BenQ ecofacts BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the Bringing Enjoyment 'N Quality to Life corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecofacts label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at for more details on BenQ's environmental commitments and achievements.

9 Pakkauksen sisältö 5 Pakkauksen sisältö Avaa myyntipakkaus ja tarkasta sen sisältö. Jos jotakin puuttuu tai jokin on vahingoittunut, ota välittömästi yhteyttä laitteen myyjään. LCD-näyttö Virtajohto x 1 VGA-kaapeli x 1 Kaukosäädin HDMI-kaapeli x 1 AAA-paristo x 2 Pikakäynnistysopas Alusta x 1 Q-cast -tikun pidike Mukana tuleva virtajohto voi olla erilainen kuin kuvissa riippuen ostoalueesta. Ennen kuin hävität laatikon, tarkasta, ettet ole jättänyt mitään lisälaitteita laatikon sisään. Hävitä pakkausmateriaalit asianmukaisesti. Pahvilaatikon voi kierrättää. Harkitse myös paketin säästämistä näytön tulevaa kuljetusta varten. Älä jätä muovikääreitä pienten lasten ulottuville.

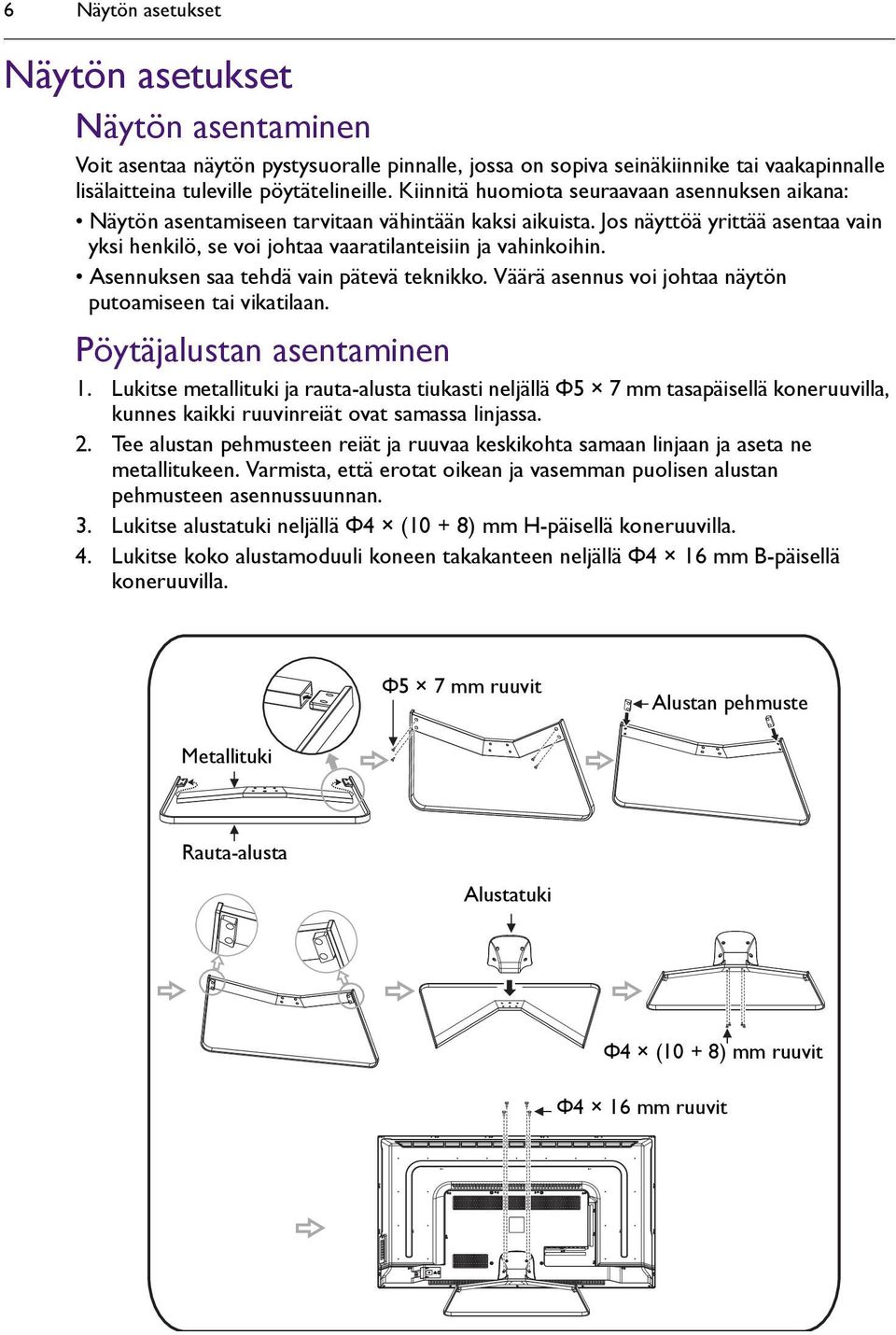

10 6 Näytön asetukset Näytön asetukset Näytön asentaminen Voit asentaa näytön pystysuoralle pinnalle, jossa on sopiva seinäkiinnike tai vaakapinnalle lisälaitteina tuleville pöytätelineille. Kiinnitä huomiota seuraavaan asennuksen aikana: Näytön asentamiseen tarvitaan vähintään kaksi aikuista. Jos näyttöä yrittää asentaa vain yksi henkilö, se voi johtaa vaaratilanteisiin ja vahinkoihin. Asennuksen saa tehdä vain pätevä teknikko. Väärä asennus voi johtaa näytön putoamiseen tai vikatilaan. Pöytäjalustan asentaminen 1. Lukitse metallituki ja rauta-alusta tiukasti neljällä Φ5 7 mm tasapäisellä koneruuvilla, kunnes kaikki ruuvinreiät ovat samassa linjassa. 2. Tee alustan pehmusteen reiät ja ruuvaa keskikohta samaan linjaan ja aseta ne metallitukeen. Varmista, että erotat oikean ja vasemman puolisen alustan pehmusteen asennussuunnan. 3. Lukitse alustatuki neljällä Φ4 (10 + 8) mm H-päisellä koneruuvilla. 4. Lukitse koko alustamoduuli koneen takakanteen neljällä Φ4 16 mm B-päisellä koneruuvilla. Φ5 7 mm ruuvit Alustan pehmuste Metallituki Rauta-alusta Alustatuki Φ4 (10 + 8) mm ruuvit Φ4 16 mm ruuvit

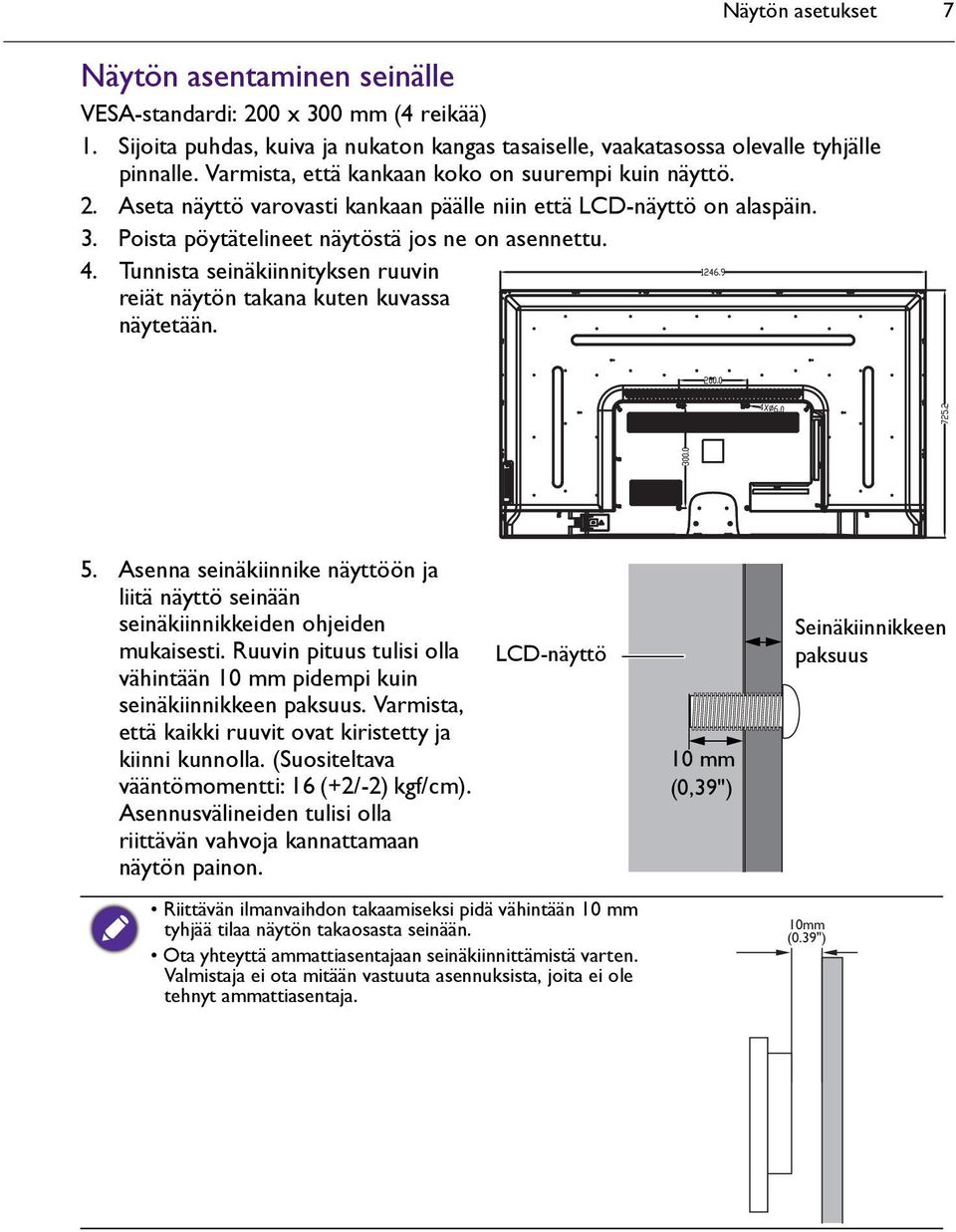

11 Näytön asetukset 7 Näytön asentaminen seinälle VESA-standardi: 200 x 300 mm (4 reikää) 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Poista pöytätelineet näytöstä jos ne on asennettu. 4. Tunnista seinäkiinnityksen ruuvin reiät näytön takana kuten kuvassa näytetään. 5. Asenna seinäkiinnike näyttöön ja liitä näyttö seinään seinäkiinnikkeiden ohjeiden mukaisesti. Ruuvin pituus tulisi olla vähintään 10 mm pidempi kuin seinäkiinnikkeen paksuus. Varmista, että kaikki ruuvit ovat kiristetty ja kiinni kunnolla. (Suositeltava vääntömomentti: 16 (+2/-2) kgf/cm). Asennusvälineiden tulisi olla riittävän vahvoja kannattamaan näytön painon. LCD-näyttö 10 mm (0,39") Seinäkiinnikkeen paksuus Riittävän ilmanvaihdon takaamiseksi pidä vähintään 10 mm tyhjää tilaa näytön takaosasta seinään. Ota yhteyttä ammattiasentajaan seinäkiinnittämistä varten. Valmistaja ei ota mitään vastuuta asennuksista, joita ei ole tehnyt ammattiasentaja. 10mm (0.39")

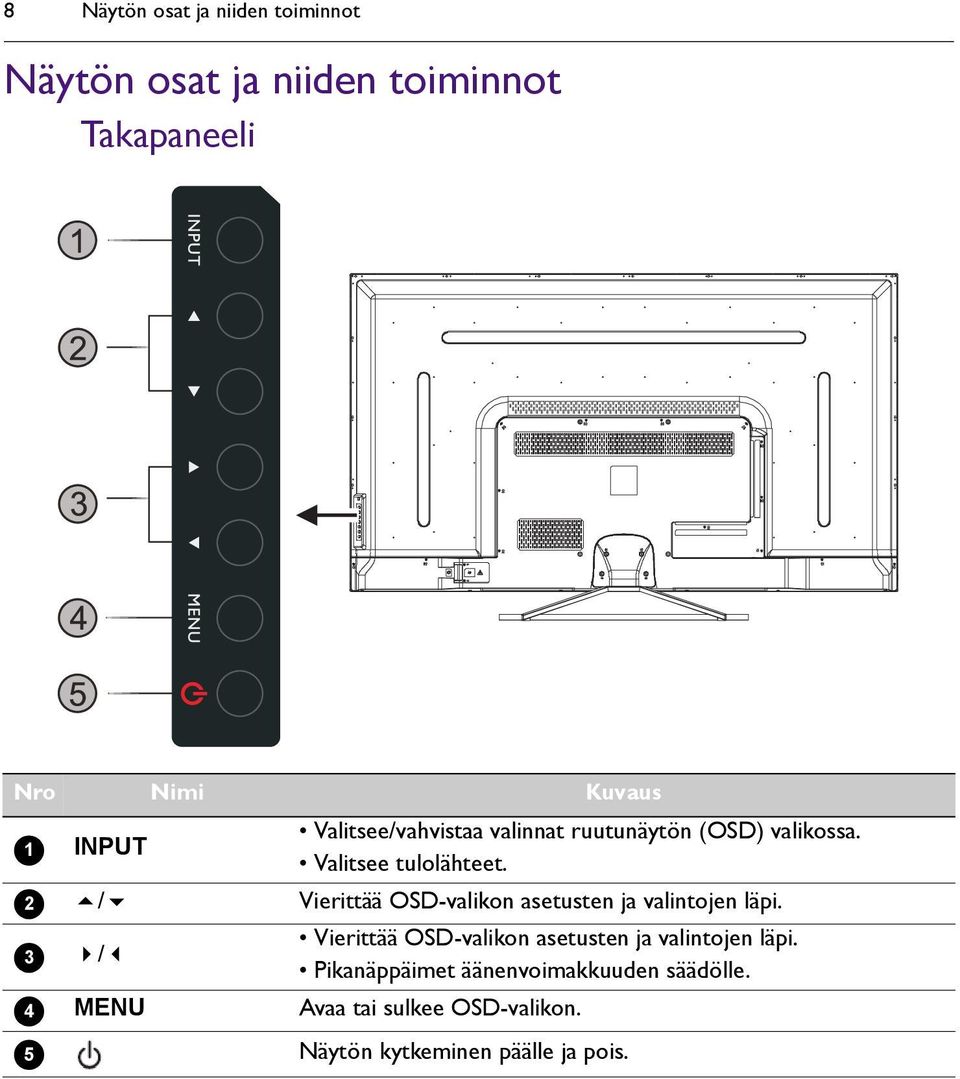

12 8 Näytön osat ja niiden toiminnot Näytön osat ja niiden toiminnot Takapaneeli Nro Nimi Kuvaus INPUT / / MENU Valitsee/vahvistaa valinnat ruutunäytön (OSD) valikossa. Valitsee tulolähteet. Vierittää OSD-valikon asetusten ja valintojen läpi. Vierittää OSD-valikon asetusten ja valintojen läpi. Pikanäppäimet äänenvoimakkuuden säädölle. Avaa tai sulkee OSD-valikon. Näytön kytkeminen päälle ja pois.

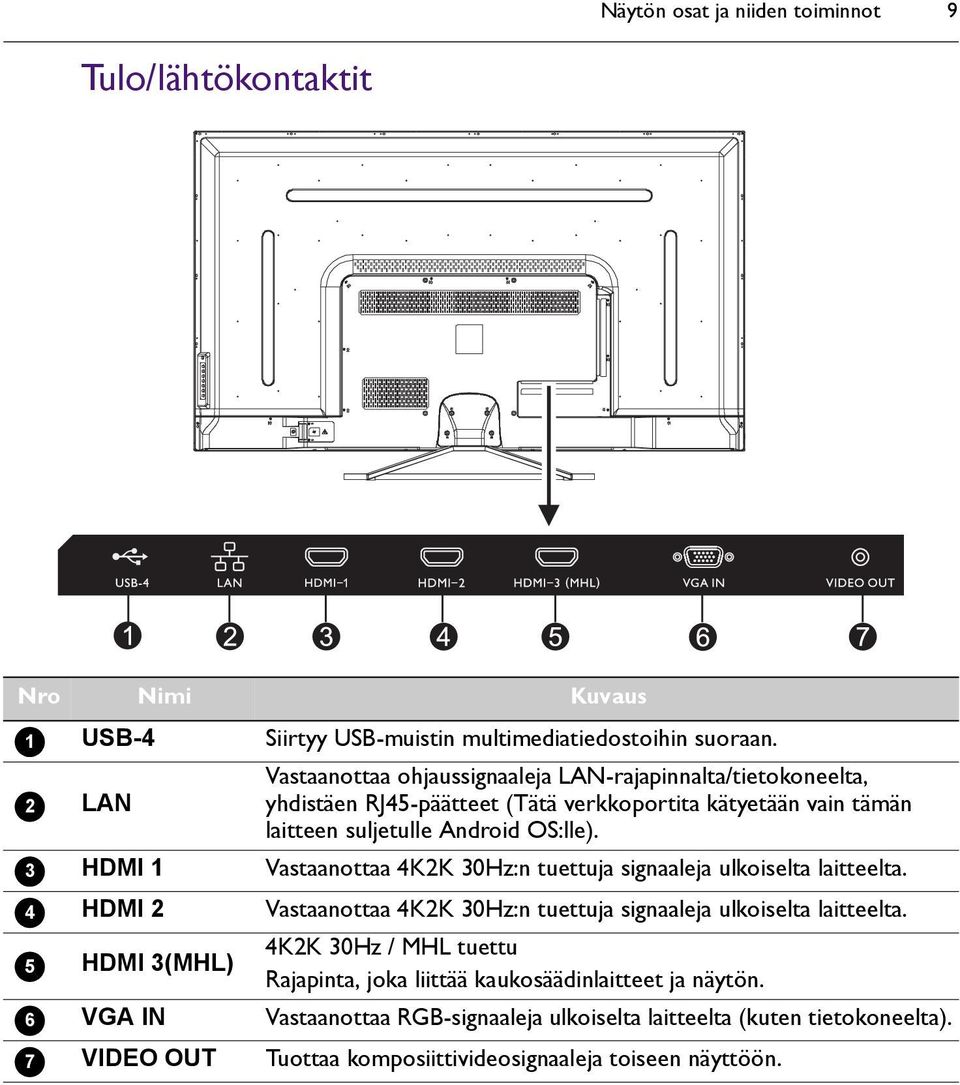

13 Näytön osat ja niiden toiminnot 9 Tulo/lähtökontaktit Nro Nimi Kuvaus USB-4 LAN HDMI 1 HDMI 2 HDMI 3(MHL) VGA IN VIDEO OUT Siirtyy USB-muistin multimediatiedostoihin suoraan. Vastaanottaa ohjaussignaaleja LAN-rajapinnalta/tietokoneelta, yhdistäen RJ45-päätteet (Tätä verkkoportita kätyetään vain tämän laitteen suljetulle Android OS:lle). Vastaanottaa 4K2K 30Hz:n tuettuja signaaleja ulkoiselta laitteelta. Vastaanottaa 4K2K 30Hz:n tuettuja signaaleja ulkoiselta laitteelta. 4K2K 30Hz / MHL tuettu Rajapinta, joka liittää kaukosäädinlaitteet ja näytön. Vastaanottaa RGB-signaaleja ulkoiselta laitteelta (kuten tietokoneelta). Tuottaa komposiittivideosignaaleja toiseen näyttöön.

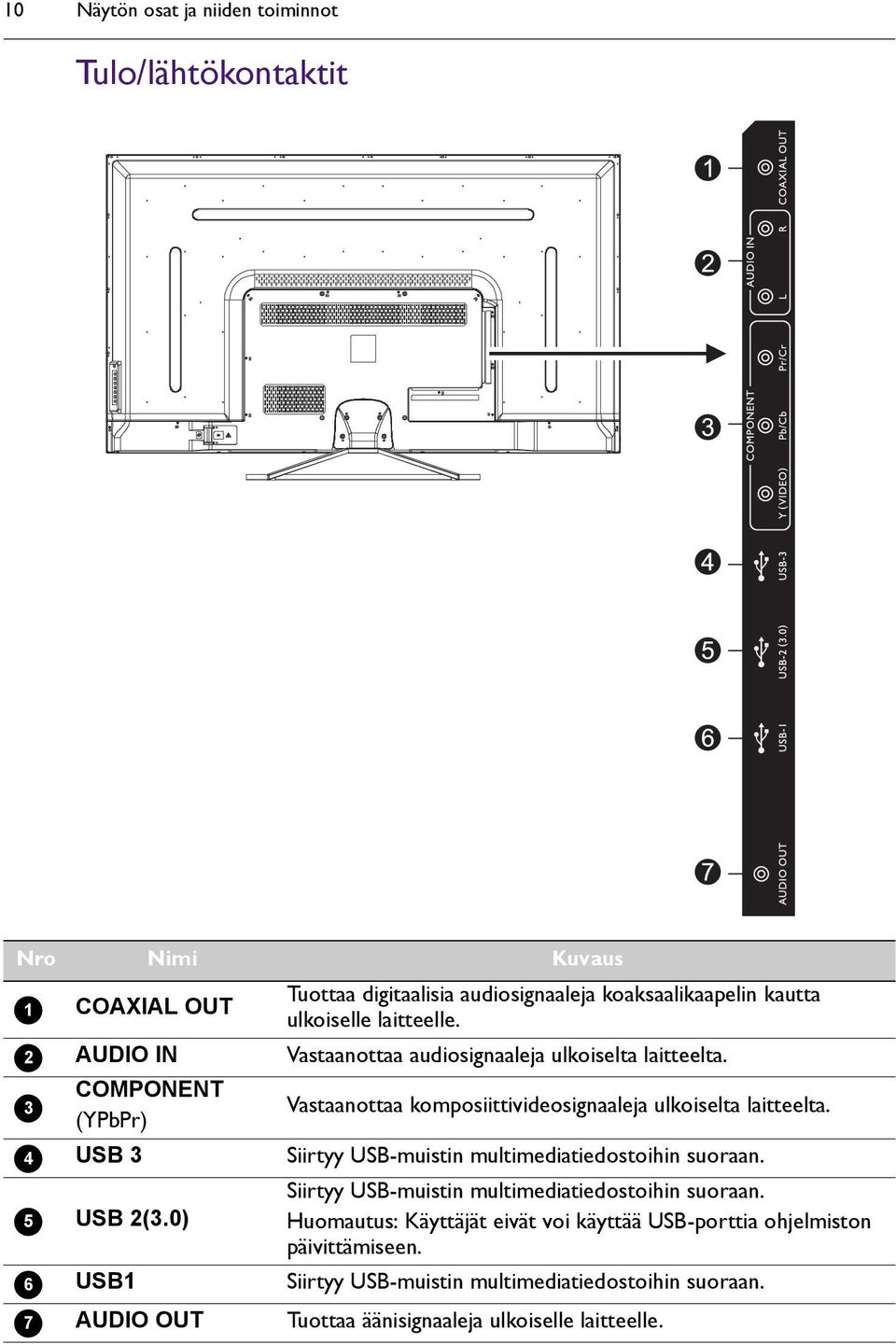

14 10 Näytön osat ja niiden toiminnot Tulo/lähtökontaktit Nro Nimi Kuvaus COAXIAL OUT AUDIO IN COMPONENT (YPbPr) USB 3 USB 2(3.0) USB1 AUDIO OUT Tuottaa digitaalisia audiosignaaleja koaksaalikaapelin kautta ulkoiselle laitteelle. Vastaanottaa audiosignaaleja ulkoiselta laitteelta. Vastaanottaa komposiittivideosignaaleja ulkoiselta laitteelta. Siirtyy USB-muistin multimediatiedostoihin suoraan. Siirtyy USB-muistin multimediatiedostoihin suoraan. Huomautus: Käyttäjät eivät voi käyttää USB-porttia ohjelmiston päivittämiseen. Siirtyy USB-muistin multimediatiedostoihin suoraan. Tuottaa äänisignaaleja ulkoiselle laitteelle.

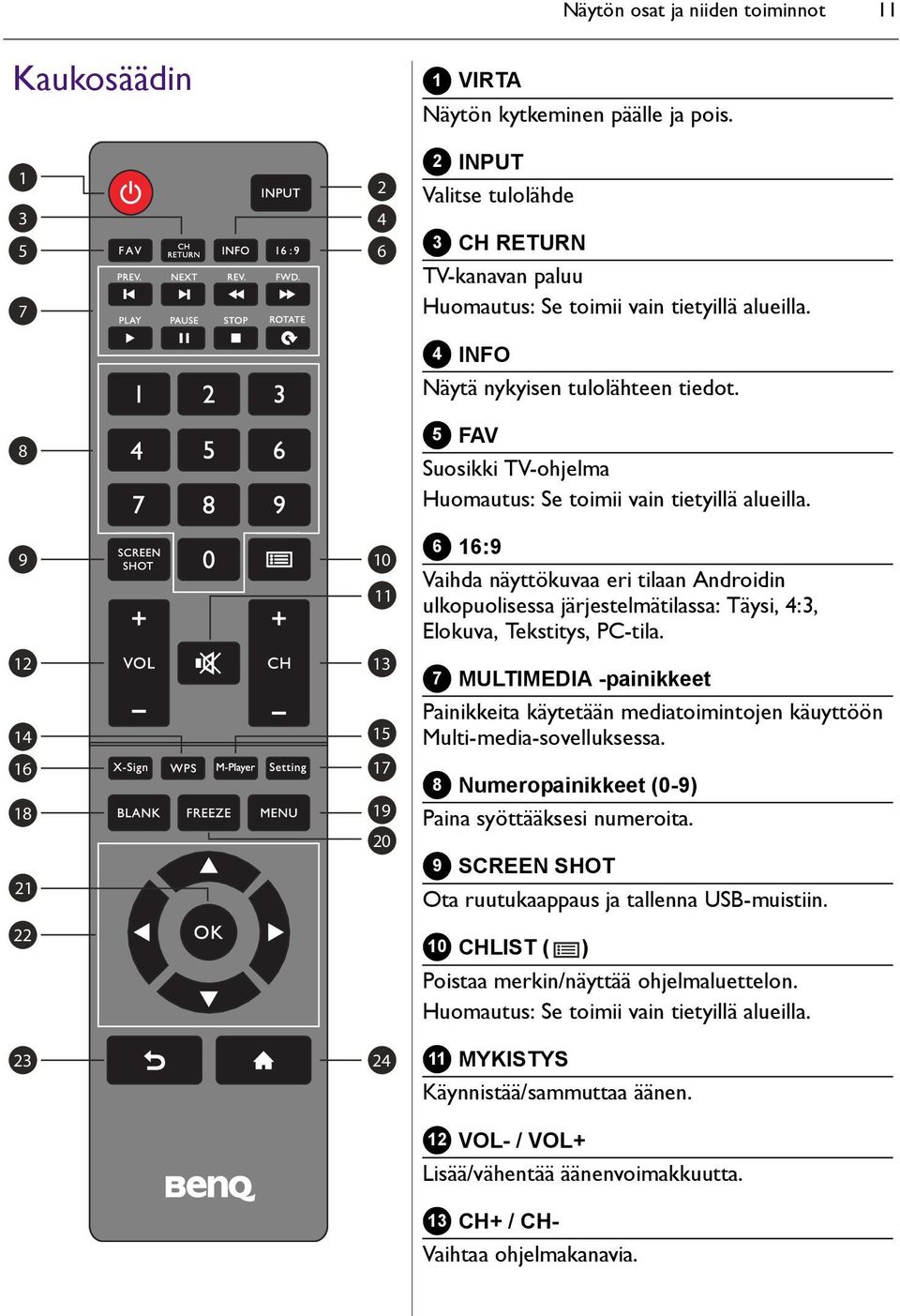

15 Näytön osat ja niiden toiminnot 11 Kaukosäädin 1 VIRTA Näytön kytkeminen päälle ja pois INPUT Valitse tulolähde 3 CH RETURN TV-kanavan paluu Huomautus: Se toimii vain tietyillä alueilla. 4 INFO Näytä nykyisen tulolähteen tiedot FAV Suosikki TV-ohjelma Huomautus: Se toimii vain tietyillä alueilla. 6 16:9 Vaihda näyttökuvaa eri tilaan Androidin ulkopuolisessa järjestelmätilassa: Täysi, 4:3, Elokuva, Tekstitys, PC-tila. 7 MULTIMEDIA -painikkeet Painikkeita käytetään mediatoimintojen käuyttöön Multi-media-sovelluksessa. 8 Numeropainikkeet (0-9) Paina syöttääksesi numeroita. 9 SCREEN SHOT Ota ruutukaappaus ja tallenna USB-muistiin. 10 CHLIST ( ) Poistaa merkin/näyttää ohjelmaluettelon. Huomautus: Se toimii vain tietyillä alueilla. 11 MYKISTYS Käynnistää/sammuttaa äänen. 12 VOL- / VOL+ Lisää/vähentää äänenvoimakkuutta. 13 CH+ / CH- Vaihtaa ohjelmakanavia.

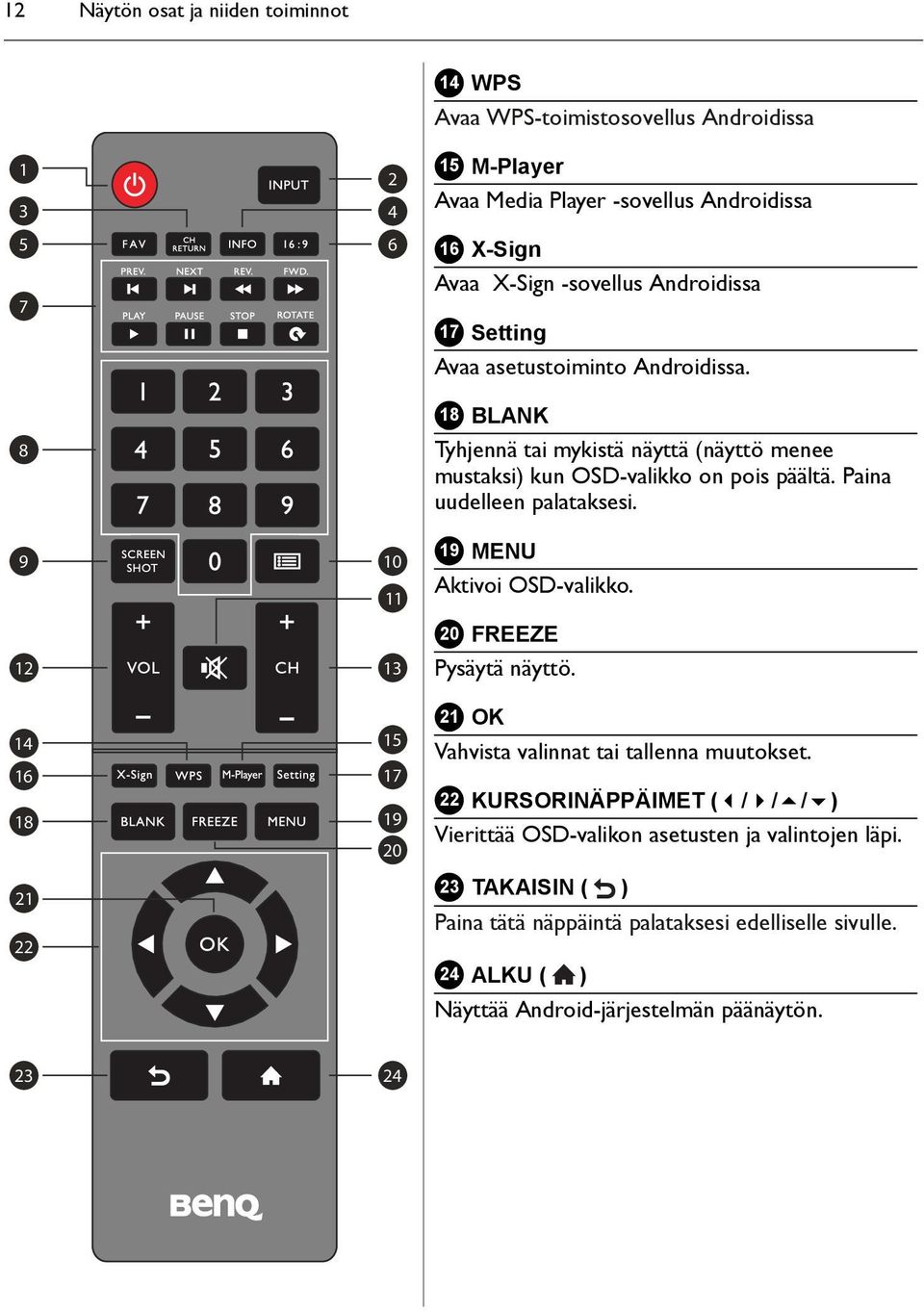

16 12 Näytön osat ja niiden toiminnot 14 WPS Avaa WPS-toimistosovellus Androidissa M-Player Avaa Media Player -sovellus Androidissa 16 X-Sign Avaa X-Sign -sovellus Androidissa 17 Setting Avaa asetustoiminto Androidissa. 18 BLANK Tyhjennä tai mykistä näyttä (näyttö menee mustaksi) kun OSD-valikko on pois päältä. Paina uudelleen palataksesi MENU Aktivoi OSD-valikko. 20 FREEZE Pysäytä näyttö. 21 OK Vahvista valinnat tai tallenna muutokset. 22 KURSORINÄPPÄIMET ( / / / ) Vierittää OSD-valikon asetusten ja valintojen läpi. 23 TAKAISIN ( ) Paina tätä näppäintä palataksesi edelliselle sivulle. 24 ALKU ( ) Näyttää Android-järjestelmän päänäytön

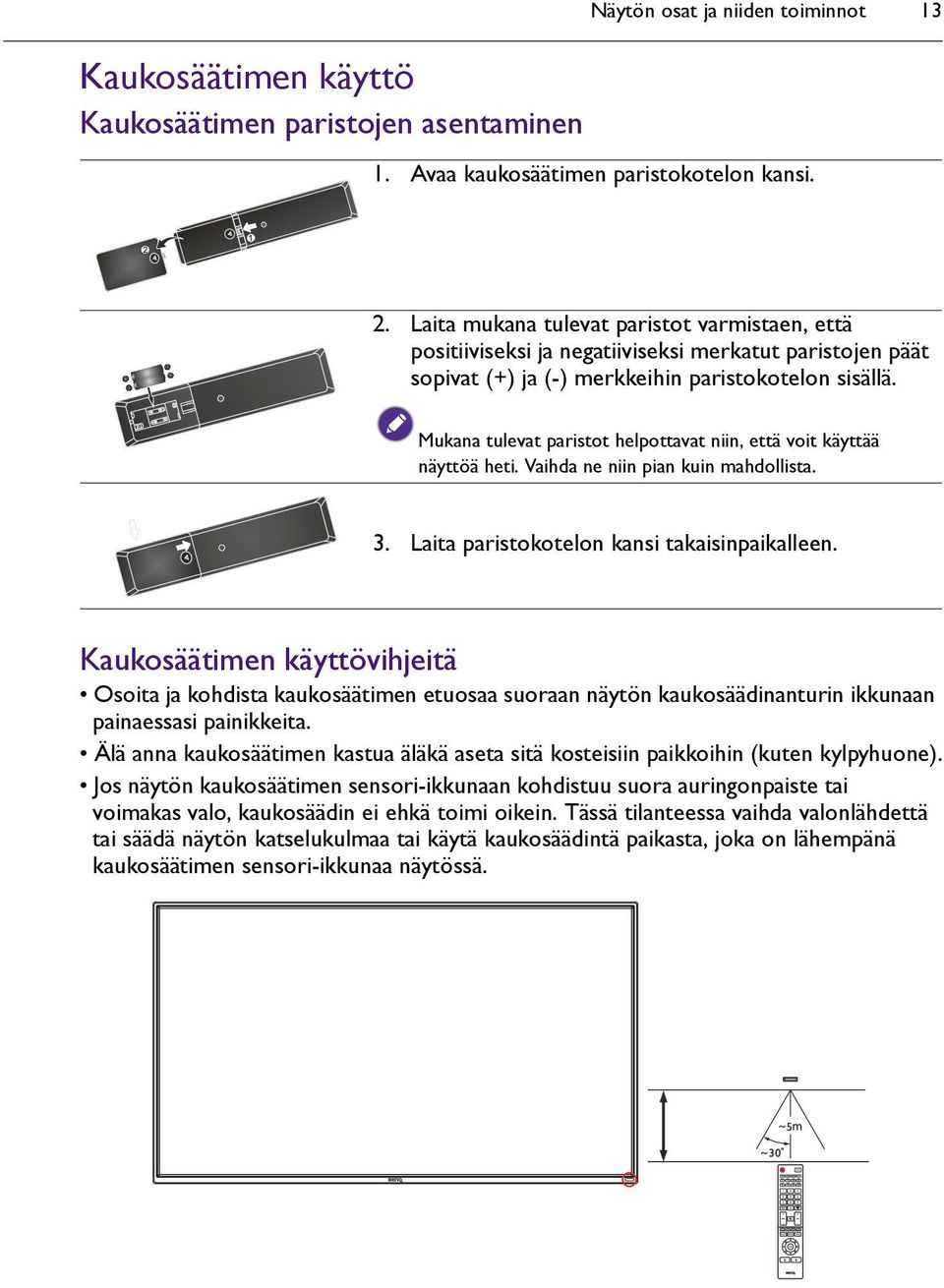

17 Kaukosäätimen käyttö Kaukosäätimen paristojen asentaminen Näytön osat ja niiden toiminnot Avaa kaukosäätimen paristokotelon kansi. 2. Laita mukana tulevat paristot varmistaen, että positiiviseksi ja negatiiviseksi merkatut paristojen päät sopivat (+) ja (-) merkkeihin paristokotelon sisällä. Mukana tulevat paristot helpottavat niin, että voit käyttää näyttöä heti. Vaihda ne niin pian kuin mahdollista. 3. Laita paristokotelon kansi takaisinpaikalleen. Kaukosäätimen käyttövihjeitä Osoita ja kohdista kaukosäätimen etuosaa suoraan näytön kaukosäädinanturin ikkunaan painaessasi painikkeita. Älä anna kaukosäätimen kastua äläkä aseta sitä kosteisiin paikkoihin (kuten kylpyhuone). Jos näytön kaukosäätimen sensori-ikkunaan kohdistuu suora auringonpaiste tai voimakas valo, kaukosäädin ei ehkä toimi oikein. Tässä tilanteessa vaihda valonlähdettä tai säädä näytön katselukulmaa tai käytä kaukosäädintä paikasta, joka on lähempänä kaukosäätimen sensori-ikkunaa näytössä.

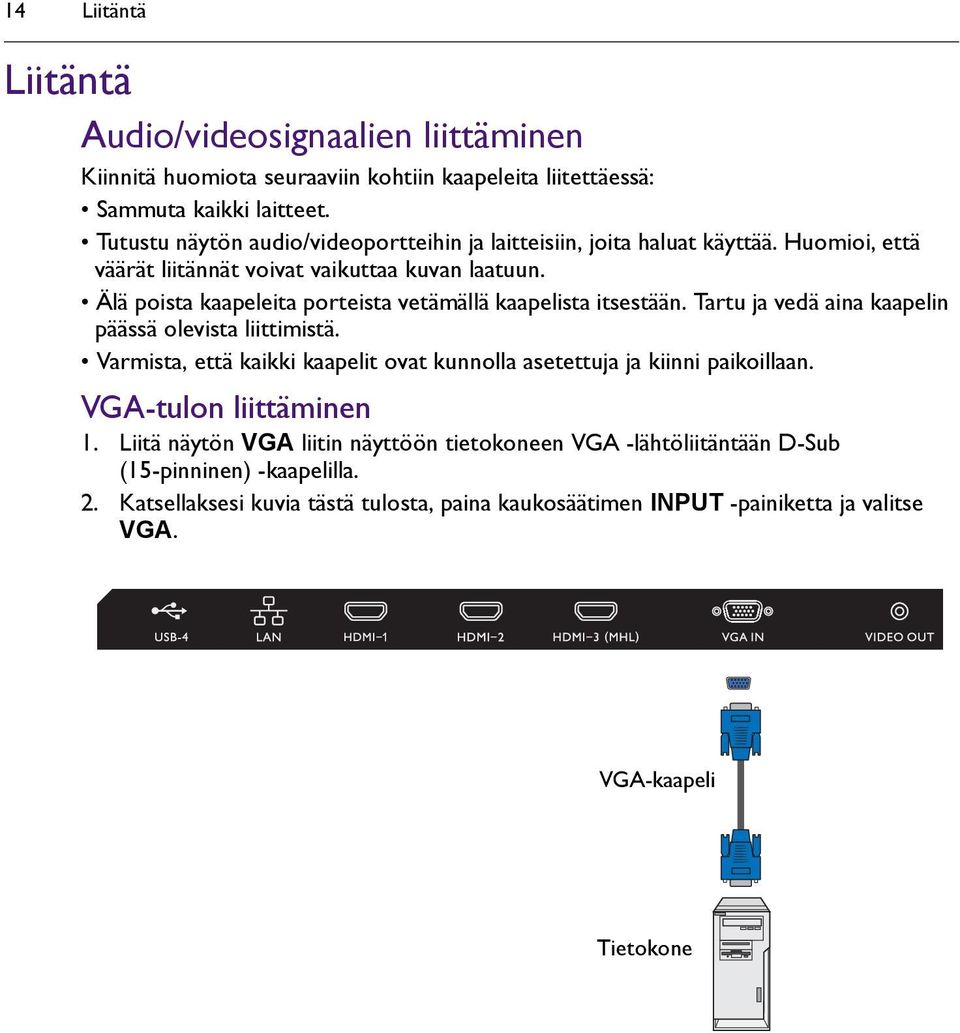

18 14 Liitäntä Liitäntä Audio/videosignaalien liittäminen Kiinnitä huomiota seuraaviin kohtiin kaapeleita liitettäessä: Sammuta kaikki laitteet. Tutustu näytön audio/videoportteihin ja laitteisiin, joita haluat käyttää. Huomioi, että väärät liitännät voivat vaikuttaa kuvan laatuun. Älä poista kaapeleita porteista vetämällä kaapelista itsestään. Tartu ja vedä aina kaapelin päässä olevista liittimistä. Varmista, että kaikki kaapelit ovat kunnolla asetettuja ja kiinni paikoillaan. VGA-tulon liittäminen 1. Liitä näytön VGA liitin näyttöön tietokoneen VGA -lähtöliitäntään D-Sub (15-pinninen) -kaapelilla. 2. Katsellaksesi kuvia tästä tulosta, paina kaukosäätimen INPUT -painiketta ja valitse VGA. VGA-kaapeli Tietokone

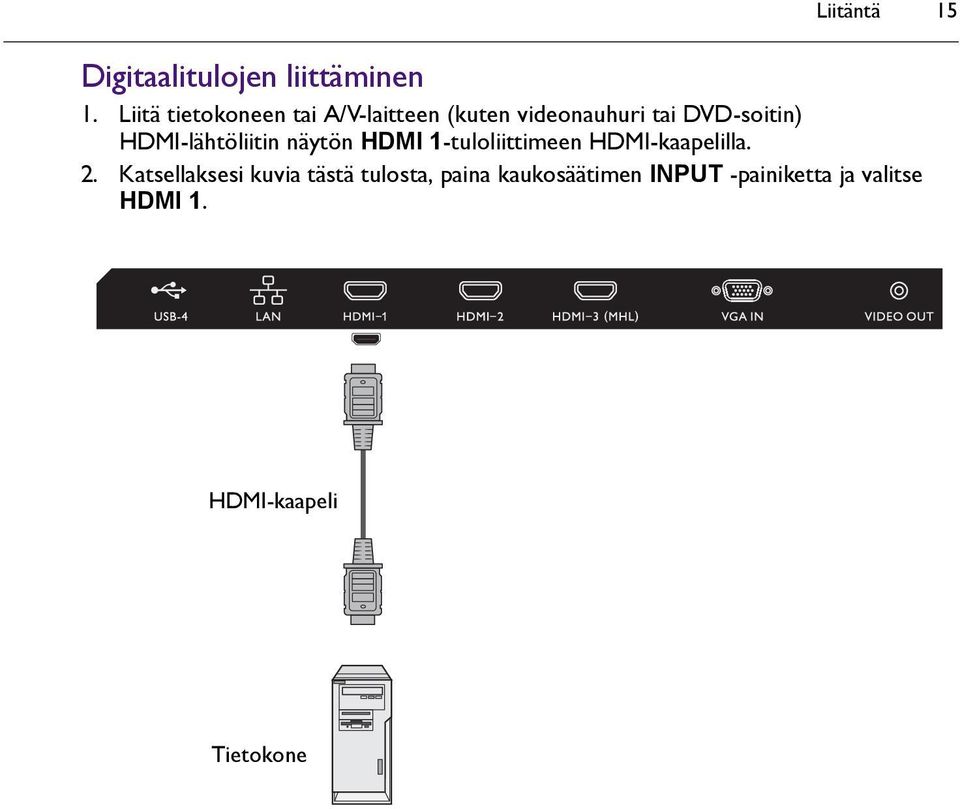

19 Liitäntä 15 Digitaalitulojen liittäminen 1. Liitä tietokoneen tai A/V-laitteen (kuten videonauhuri tai DVD-soitin) HDMI-lähtöliitin näytön HDMI 1-tuloliittimeen HDMI-kaapelilla. 2. Katsellaksesi kuvia tästä tulosta, paina kaukosäätimen INPUT -painiketta ja valitse HDMI 1. HDMI-kaapeli Tietokone

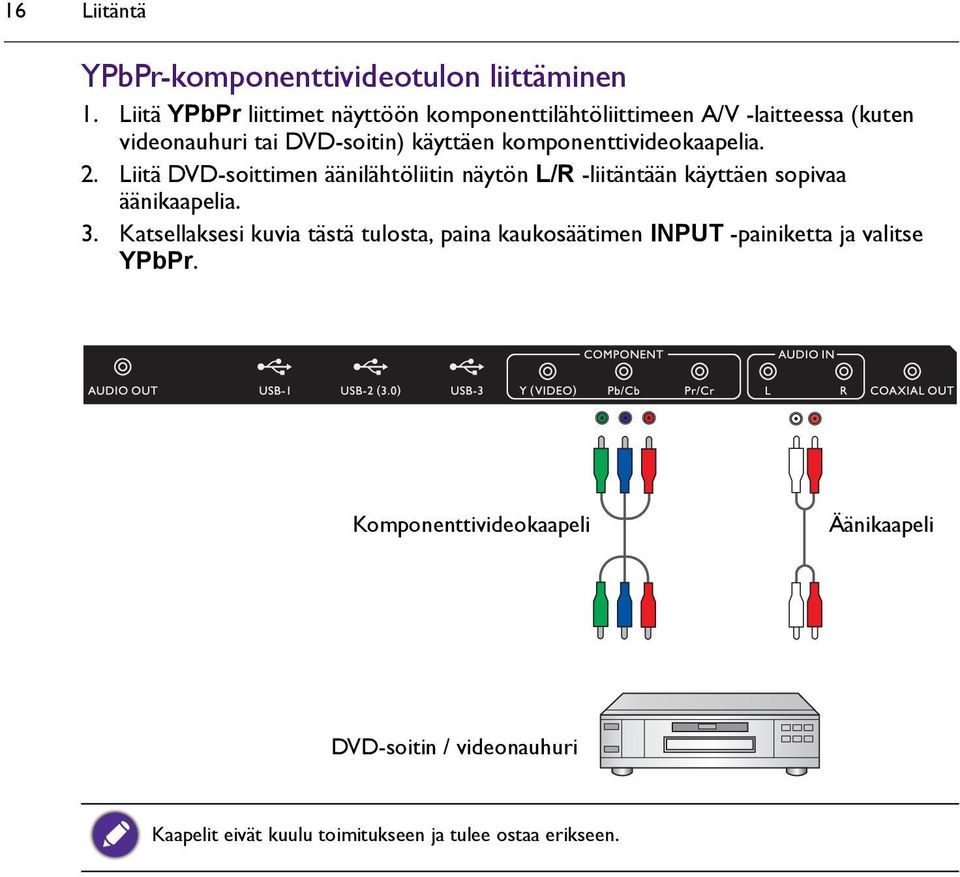

20 16 Liitäntä YPbPr-komponenttivideotulon liittäminen 1. Liitä YPbPr liittimet näyttöön komponenttilähtöliittimeen A/V -laitteessa (kuten videonauhuri tai DVD-soitin) käyttäen komponenttivideokaapelia. 2. Liitä DVD-soittimen äänilähtöliitin näytön L/R -liitäntään käyttäen sopivaa äänikaapelia. 3. Katsellaksesi kuvia tästä tulosta, paina kaukosäätimen INPUT -painiketta ja valitse YPbPr. Komponenttivideokaapeli Äänikaapeli DVD-soitin / videonauhuri Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

21 Multimedia-tulojen liittäminen Katso multimedia-tiedostoja USB-muistista: 1. Liitä USB muisti USB porttiin. 2. Kun käyttäjät asettavat USB, ilmoitus tulee näkyviin, joka johtaa käyttäjät Multimedia-tilaan. Liitäntä 17 USB-muisti USB-portteja ei voi liittää yli 0,5A:n virtaa käyttäviin laitteisiin.

22 18 Liitäntä Virran kytkeminen Liitä virtajohdon toinen pää näytön Virta -liitäntään ja toinen pää sopivaan virtalähteeseen (jos virtalähte on kytkimellä varustetta, laita kytkin päälle). Mukana tuleva virtajohto sopii käytettäväksi vain V AC virran kanssa. Kuvassa oleva virtajohto ja lähde voivat erota niistä joita alueellasi käytetään. Käytä vain alueelle sopivaa virtajohtoa. Älä koskaan käytä virtajohtoa, joka näyttää vahingoittuneelta tai hankautuneelta, äläkä muuta virtajohdon pistoketyyppiä. Pidä silmällä virran kuormitusta, kun käytät jatkojohtoa tai haaroitusrasiaa. Tässä näytössä ei ole käyttäjän huollettavia osia. Älä koskaan ruuvaa auki tai irrota mitään kansia. Näytön sisällä on vaarallinen jännite. Kytke virta pois päältä ja irrota virtajohto ennen kuin siirrät näyttöä.

23 Perustoiminnot 19 Perustoiminnot Näytön kytkeminen päälle ja pois Virtapainike Vain pääkytkimestä kytkemällä jompikumpi virtapainike toimii. Kytkeäksesi näytön päälle tai pois päältä, paina näytön hallintapaneelin tai kaukosäätimen virtapainiketta. Virran sammuttaminen käyttää edelleen virtaa. Käyttäjien tulee irrottaa pistoke kokonaan katkaistakseen virransyötön.

24 20 Perustoiminnot Tulosignaalin vaihto Paina kaukosäätimen INPUT -painiketta ja signaalinvalinta painikkeita tai hallintapaneelin INPUT -painiketta valitaksesi tulosignaalin. ST550K Tulolähde AV YPbPr HDMI 1 HDMI 2 HDMI 3 VGA ANDROID Äänenvoimakkuuden tason säätö säätää Paina kaukosäätimessä / tai VOL-/VOL+ säätääksesi äänenvoimakkuutta. Internet-yhteyksien muodostaminen Näyttösi täytyy yhdistää verkkoon, jotta voit ladata päivityksiä ja surffata Internetissä. Verkkokaapeliyhteys 1. Yhdistä Ethernet-kaapelin toinen pää näytön LAN-porttin. 2. Yhdistä Ethernet-kaapelin toinen pää reitittimen LAN-porttin. 3. Paina kaukosäätimen INPUT-painiketta ja valitse ANDROID. 4. Valitse alkunäytöllä Sovelluskeskus ( ) > Asetukset ( ) > Verkko. 5. Verkko-valikossa valitse Kaapeliyhteys. 6. Kaapeliyhteys -valikossa aseta Avoin Ethernet Päällä iin määrittääksesi verkkoasetukset. Tee sitten seuraava: - Jos reitittimen asetus mahdollistaa IP-osoitteen hakemisen automaattisesti, valitse IP-osoitteen automaattinen nouto ja paina OK-painiketta. Näyttösi hakee IP-osoitteen automaattisesti. - Muutoin tee seuraavat määrittääksesi verkon manuaalisesti: a. Valitse IPv6 ja paina OK-painiketta ottaaksesi IPv6:n käyttöö/pois käytöstä. b. Valitse IP-osoite ja anna oikea IP-osoite laitteelle. c. Valitse Aliverkon peite ja anna IP-osoitteen aliverkon peite laitteelle. d. Valitse Oletusyhdyskäytävä ja anna laitteelle oikea yhdyskäytävän osoite. e. Valitse Ensimmäinen DNS ja Toinen DNS, ja anna sitten laitteelle DNS-palvelimen osoite.

25 Perustoiminnot 21 f. Valitse tallenna ja paina OK-painiketta. Ilmoitus onnistuneesta asetuksesta tulee ruudulle. Langaton yhteys Tämä näyttö tukee vain BenQ WDRT8192 WiFi -tikkua. Ota yhteyttä paikalliseen myyjään saadaksesi lisätietoja langattomasta yhteydestä. Ohjelmiston päivitys Aina kun ohjelmistosta on saatavilla uusi versio, järjestelmä havaitsee päivityksen automaatisesti ja ilmoittaa sen lataamisesta joka kerta, kun kytket näytön päälle. Järjestelmän päivitys Etsi uusi päivityskuva! Haluatko päivittää? päivityksen pakkausversio:1.0.3, koko:193m Ei Kyllä Jos haluat päivittää ohjelmiston, valitse Kyllä ja paina OK-painiketta kaukosäätimessä. Tai voit ohittaa tämän vaiheen ja päivittää ohjelmiston myöhemmin. Ohjelmiston päivitysprosessi voi viedä jonkin aikaa. Päivityksen aikana älä sammuta laitetta tai katkaise Internet-yhteyttä. Kaikki keskeytykset ohjelmiston päivityksen aikana voivat vaurioittaa näyttöäsi pysyvästi.

26 22 OSD (ruutunäyttö) valikko OSD (ruutunäyttö) valikko Yleisnäkymä OSD-valikosta Valikon nimi Valinnat/toiminnot Katso sivu Kuva Ääni Asetus Kuvatila Kontrasti Kirkkaus Värisävy Terävyys Värikylläisyys Värilämpötila Zoomaustila Kuvan kohinanvaimennus PC Kuvatila Ääniasetus Matalat äänet Korkeat äänet Tasapaino Surround Koaksaalilähtö Yksin kuuntelu Valikon aika Lepoaika Virtalogo Palauta oletukseen Jotkut toiminnot ovat saatavilla vain kun tietty tulosignaalilähde on valittuna.

27 OSD (ruutunäyttö) valikko 23 OSD-valikon toiminnot Hallintapaneelin painikkeiden käyttö Kaukosäätimen käyttö 1. Paina MENU avataksesi OSD-valikon. 1. Paina MENU avataksesi OSD-valikon. 2. Paina OSD-valikossa tai valitaksesi kohteen. 2. Paina tai valitaksesi kohdan. 3. Paina INPUT vahvistaaksesi valinnan. 3. Paina INPUT vahvistaaksesi valinnan. 4. Paina tai valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina OK tallentaaksesi muutokset. 4. Paina ja valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina OK vahvistaaksesi muutokset. 5. Paina MENU sulkeaksesi OSD-valikon. 5. Paina MENU sulkeaksesi OSD-valikon.

28 24 OSD (ruutunäyttö) valikko Kuva valikko Kuva Kuvatila Kontrasti Kirkkaus Värisävy Terävyys Värikylläisyys Värilämpötila Zoomaustila Standardi Standardi Täysi Siirrä Kytkin Valikko:Poistu OK/Lähde:Valitse Kuvatila Kontrasti Kirkkaus Värisävy Terävyys Nimi Värikylläisyys Värilämpötila Zoomaustila Kuvan kohinanvaimennus Kuvaus Säädä kuvien efektejä: Standardi, Pehmeä, Käyttäjä, Kirkas. Säädä kuvien kerrostuksia: kasvata analogista arvoa kontrastin parantamiseksi, ja vähennä analogista arvoa kontrastin vähentämiseksi (0-100). Säädä kuvien kirkkautta: kasvata analogista arvoa kirkkauden parantamiseksi, ja vähennä analogista arvoa kirkkauden vähentämiseksi (0-100). Säädä kuvien sävyä: kasvata analogista arvoa lisätäksesi vihreää ja vähennä analogista arvoa vähentääksesi violettia (0-100). Säädä kuvien terävyyttä: kasvata analogista arvoa erottelutarkkuuden lisäämiseksi, ja vähennä analogista arvoa erottelutarkkuuden vähentämiseksi (0-100). Säädä kuvien värisyvyyttä: kasvata analogista arvoa syvyyden parantamiseksi, ja vähennä analogista arvoa syvyyden vähentämiseksi (0-100). Säädä kuvien värilämpötilaa: Standardi, Lämmin, Kylmä. Säädä zoomaustilaa. Zoomaustilaa tuetaan jokaisesta tulosta: HDMI: PC-tila, Täysi, 4:3, Elokuva, Tekstitys. VGA: Täysi, 4:3. Aseta kohinanvähennyksen aste: Keskitaso, Korkea, Pois, Matala.

29 OSD (ruutunäyttö) valikko 25 PC Kuvatila Säädä näytön kuvasuhdetta PC-tilassa, joka on voimassa VGA-signaalilähteessä. Ääni valikko Ääni Ääniasetus Matalat äänet Korkeat äänet Tasapaino Surround Koaksaalilähtö Standardi Pois PCM Yksin kuuntelu Siirrä Kytkin Valikko:Poistu OK/Lähde:Valitse Nimi Ääniasetus Matalat äänet Korkeat äänet Tasapaino Surround Koaksaalilähtö Yksin kuuntelu Kuvaus Valitse äänitila: Standardi, Musiikki, Elokuva, Käyttäjä. Säädä bassoa: kasvata analogista arvoa basson lisäämiseksi, ja vähennä analogista arvoa basson vähentämiseksi (0-100). Säädä diskanttia: kasvata analogista arvoa diskantin lisäämiseksi, ja vähennä analogista arvoa diskantin vähentämiseksi (0-100). Säädä oikean ja vasemman ääniraidan tasapainon suhdetta: siirrä analogista arvoa vasemmalle lisätäksesi vasemmanpuoleista äänenvoimakkuutta; siirrä analogista arvoa oikealle lisätäksesi oikeanpuoleista äänenvoimakkuutta (LR50-R50). Yleisesti tasapaino asetetaan nollaan. Valitse käynnistääksesi/sammuttaaksesi ympäröivän äänen. Valitse digitaalinsen äänen lähtötila: PCM, RAW. Valitse tämä valinta tyhjentääksesi ja tuottaaksesi pelkkää ääntä; paina jotakin painiketta poistuaksesi.

30 26 OSD (ruutunäyttö) valikko Asetus valikko Ruudun kuvat ja kuvakkeet tässä asiakirjassa ovat vain viitteellisiä. Varsinainen näyttö voi olla erilainen. Asetus Valikon aika Lepoaika Virtalogo 15 sekuntia Pois Oletus Ohjelmistopäivitys (USB) Palauta oletukseen Siirrä Kytkin Valikko:Poistu OK/Lähde:Valitse Nimi Valikon aika Lepoaika Virtalogo Ohjelmistopäivitys (USB) Palauta oletukseen Kuvaus Säädä valikon näyttöaikaa: 5 sekuntia, 10 sekuntia, 15 sekuntia, 20 sekuntia, 30 sekuntia, Aina. Aseta odotusaika ennen valmiustilaa: Pois, 10 minuuttia, 20 minuuttia, 30 minuuttia, 60 minuuttia, 90 minuuttia, 120 minuuttia, 180 minuuttia, 240 minuuttia. Käyttäjät voivat päättää, haluavatko BenQ:n logon näkyvän koneen mennessä päälle: Oletus, Päällä. (Toiminto on valinnainen, ks. varsinaista tuotetta.) Päivitä Fireware USB-portin kautta. USB 3.0 EI tue tätä toimintoa. Nollaa kaikki asetukset oletuksiin.

31 Multimedian käyttö 27 Multimedian käyttö Multimediajärjestelmä tarjoaa monia eri asetuksia, jolloin näyttö liittyy USB-muisteihin. Tiedostojen toistaminen paikallisella levylaitteella: 1. Ennen kuin toistat tiedostoja paikallisella levyllä, aseta USB-massamuistilaite USB-liitäntään. Katso lisätietoja Multimedia-tulojen liittäminen sivulla Kun USB-flash on asetettu ST550K:iin, esiin tulee viesti, joka pyytää käyttäjää kytkemään sovelluksen päälle. Käyttäjä voi päättää, haluaako kytkeä sovelluksen päälle vai ei. 3. Valitse haluamasi valikko. Kaukosäätimen multimediapainikkeet Käytä multimediajärjestelmää kaukosäätimen painikkeilla. Nro Nimi Kuvaus MENU Vaihtaa OSD-valikkoon. TAKAISIN Palaa levyn valinnan juurisivulle. OK Valitsee/poistaa kohteen valinnan. / / / Suuntanuolet halutun kohdan valintaan. REV Siirtyy nopeasti taaksepäin nykyiseen valittuun kohteeseen. Käynnistää/palauttaa/pysäyttää toiston. Pysäytää kuvan toiston. FWD Siirtyy nopeasti eteenpäin nykyiseen valittuun kohteeseen. PREV Palaa edelliseen valittuun kohteeseen. NEXT Menee seuraavaan valittuun kohteeseen.

32 28 Multimedian käyttö Tiedostojen katselu Näet USB-muistissa olevat tiedostot liittämällä USB-muistin näytön USB-liittimeen ja valitse KUVA, KAPPALE, VIDEO. KUVA Tekee luettelon kaikista tuetuista kuvatiedostoista esikatselunäkymänä. Valitse haluamasi kuva ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan. Kuvantoiston valikkovalinnat Toistaa edellisen kuvan. Pysäyttää/Toistaa lyhtydian. Toistaa seuraavan kuvan. Zoomaa kuvaan. Zoomaa ulos kuvasta. Kieritä 90 vasemmalle. Kieritä 90 oikealle. Näytä kuvan tiedot. Kaukosäätimen INFO -painikkeen painamisen sijaan kursorissa olevan metadatan valinta paljastetaan n. 3 sekuntia myöhemmin. Käytä / / / ja OK valitaksesi useita tiedostoja soittolistana. Käytä / edelliseen/seuraavaan kuvaan toistossa.

33 Multimedian käyttö 29 KAPPALE Valitse haluamasi raita ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan. Kuvantoiston valikkovalinnat Toistaa edellisen raidan. Pysäytä/palaa musiikin toistoon. Toistaa seuraavan raidan. Aseta toistotila: Kaikki, Yksi, Satunnainen. Katso toistolistaa. Näytä musiikin tiedot. Kaukosäätimen INFO -painikkeen painamisen sijaan kursorissa olevan metadatan valinta paljastetaan n. 3 sekuntia myöhemmin. Käytä / / / ja OK valitaksesi useita tiedostoja soittolistana.

34 30 Multimedian käyttö VIDEO Valitse haluamasi videotiedosto ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan. Kuvantoiston valikkovalinnat 00:00:10 00:12:28 Toistaa edellisen videon. Valitse nopean taaksekelauksen nopeus. Pysäytä/Toista video. Valitse nopean eteenkelauksen nopeus. Toistaa seuraavan videon. Valitse katselun aloitusajan kohta. Katso toistolistaa. Näytä videon tiedot. Toiston asetukset; näyttää/piilottaa tekstityksen ja säätä äänen edistymistä tässä vaihtoehdossa. Aseta A-B-toisto soimaan; aseta kohta A ja kohta B, ja video toistaa A- ja B-kohtien välillä. Kaksoisnäyttö: käynnistä tai sammuta kaksoisnäyttötoiminto. Valitse toistettava näyttö. Valitse kaksoisnäyttöruudun näyttötila. Kaukosäätimen INFO -painikkeen painamisen sijaan kursorissa olevan metadatan valinta paljastetaan n. 3 sekuntia myöhemmin. Käytä / / / ja OK valitaksesi useita tiedostoja soittolistana. Paina PREV/NEXT monta kertaa nopeuttaksesi siirtymistä taakse/eteen.

35 Multimedian käyttö 31 Tyyppi Formaatti Koodin purku Ääni Resoluutio Kuvanopeus Mbit/s Video AVI H x XviD / MPEG2 / MPEG x MJPEG 1280 x MKV H x MPEG4 / RV x MPG MPEG1 / MPEG x VOB MPEG x MP4 MPEG x Mp2 / MPEG4 Mp3 / 1920 x MOV H.264 AAC / 3840 x MPEG4 M4A / 1920 x MJPEG PCM 1280 x GP MPEG x FLV FLV 1920 x TS H x H x AVS / MPEG x TRP H x MPEG x DAT MPEG x RM RV8 / RV9 / RV10 COOK 1920 x Tyyppi Formaatti Koodin purku Resoluutio Vaadittu DRAM-koko Valokuva JPG / JPEG Baseline x ,96 Progressiivinen 1024 x PNG Lomittamaton 9600 x ,66 Lomitus 1200 x 800 3,66 BMP bmp 9600 x ,66 Tyyppi Formaatti Koodin purku Huomautus MP3 MP3 Ääni Tarvitsee lisensiin AC3-formaatin käyttöön AAC / M4A AAC

36 32 Android OS:n käyttö Android OS:n käyttö Vaihda Android OS:iin seuraavasti: 1. Paina kaukosäätimen INPUT-painiketta ja valitse ANDROID. Aloitusnäyttö tulee näkyviin. 2. Valitse haluamasi sovellus. Kosketuskynää käyttäen: Napauta haluamaasi sovelluksen kuvaketta sovelluksen avaamiseksi. Kaukosäätimen käyttö: Paina tai -painiketta valitaksesi haluamasi sovelluksen ja paina OK -painiketta avataksesi sovelluksen. Valitse Sovelluskeskus ( ) käyttääksesi kaikkia sovelluksia. Palaa aloitusruutuun napauttamalla kuvaketta ruudulla tai paina ALKU-painiketta ( ) kaukosäätimessä. Järjestelmä ei tue kolmannen osapuolen sovelluksia. Suljettu alusta varmistaa näytön oikeanlaisen käytön estämällä lataukset ja asiattomien sovellusten käytön. Tämä minimoi ennakoidut vauriot ja katkokset.

37 Android OS:n käyttö 33 Tietoja Sovelluskeskuksesta Käytä Andoid OS:aa kaukosäätimen painikkeilla. Sovelluksen nimi/kuvake Kuvaus Selain ( ) Verkkosivujen käyttö. Katso Selain sivulla 34 lisätietoja. X-Sign ( ) Muokkaa sisältöä X-Sign Designerilla. Katso X-Sign sivulla 35 lisätietoja. Hallitse sisäiseen muistiin ja yhdistettyihin ES File Explorer ( ) tallennuslaitteisiin tallennettuja tiedostoja. Katso ES File Explorer sivulla 36 lisätietoja. Selaa sisäiseen muistin tai tallennuslaitteelle tallennettuja Multimedia ( ) multimedia-tiedostoja. Katso Multimedia sivulla 37 lisätietoja. Asetukset ( ) Määrittää verkko- ja laiteasetukset. Katso Asetukset sivulla 38 lisätietoja. Lukee ja muokkaa tiedostoja Office-formaateissa, mukaan WPS Office ( ) lukien *.doc, *.txt, *.xls, ja *.ppt. Katso WPS Office sivulla 39 lisätietoja. Galleria ( ) Näyttää sisäiseen muistiin tai tallennuslaitteelle tallennettuja kuvia. Musiikki ( ) Toistaa sisäiseen muistiin tallennettuja tai tallennuslaitteisiin tallennettuja äänitiedostoja. Koti ( ) Napauta palataksesi aloitusruutuun.

38 34 Android OS:n käyttö Selain Napauta käynnistääksesi Selain. Tällä sovelluksella voi tarkastella verkkosivuja. Ennen sovelluksen avaamista varmista, että näyttösi on oikein yhdistetty Internetiin. Napauta yläpaneelin kuvakettu aktivoidaksesi sen toiminnon. Liu'uta ruudulla vieritääksesi katseltavaa sivua. Toiminto Kuvaus Osoitepalkki Syötä verkkosivun osoite katsoaksesi sivua. Asetukset ( ) Napauta määrittääksesi selaimen asetukset. Takaisin ( ) Napauta palataksesi edelliselle sivulle. Seuraava ( ) Napauta siirtyäksesi seuraavalle sivulle. Päivitä ( ) Napauta päivittääksesi nykyisen verkkosivun. Suosikki ( ) Napauta tallentaaksesi nykyisen verkkosivun kirjanmerkkeihin. Etsi ( ) Napauta hakeaksesi Internetistä. Kirjanmerkit ( ) Napauta valitaksesi kirjanmerkkejä, historian tai tallennettuja suosikkisivujasi. Sulje ( ) Napauta sulkeaksesi nykyisen verkkosivun.

39 Android OS:n käyttö 35 X-Sign Napauta käynnistääksesi X-Sign. X-Sign on sisällöntoistosovellus. Käyttäjät voivat muokata sisältöä X-Sign Designerilla tietokoneillaan tai kannettavillaan. Sisällön muokkaamisen jälkeen käyttäjät voivat tuoda tiedoston näytettäväksi USB-flashmuistin kautta. Sisältö toistetaan sitten automaattisesti. X-Sign Designer voidaan ladata BenQ-verkkosivulta. Katso lisävarustepakateissa tulevasta postikortista ohjeet.

40 36 Android OS:n käyttö ES File Explorer Napauta käynnistääksesi ES File Explorer. Tällä sovelluksella voit hallita tiedostoja ja sovelluksia. Napauta kateogiraan vasemmassa paneelissa ja valitse haluttu kansio selattavaksi. Napauta kansiossa olevaa tiedostoa, voit sitten katsella tai muokata tiedostoa saatavilla olevien vaihtoehtojen mukaisesti. Toiminto Kuvaus Teema ( ) Napauta vaihtaaksesi eri teemoja. Asetukset ( ) Napauta siirtyäksesi lisävalintoihin. Uusi ( ) Napauta luodaksesi uuden kansion. Napauta etsiäksesi tidostoa sisäisestä muistista tai ulkoiselta Etsi ( ) laitteelta. Päivitä ( ) Napauta ladataksesi nykyisen sivun uudelleen. Näytä ( ) Napauta vaihdellaksesi luettelo- ja kuvakenäkymän välillä. Ikkunat ( ) Napauta vaihtaaksesi avoimien ikkunoiden välillä. Poistu ( ) Napauta sulkeaksesi sovelluksen.

41 Multimedia Android OS:n käyttö 37 Napauta käynnistääksesi Multimedia. Tällä sovelluksella voit selata valokuvia, kappaleita tai videoita,joitaon tallennettu sisäiseen muistiin tai liitettyyn tallennuslaitteeseen. Napauta kaikki nähdäksesi kaikki tiedostot. Napauta kuva nähdäksesi valokuvat. Napauta haluttua kuvaa katsoaksesi sitä koko näytöllä. Napauta kappale nähdäksesi äänitiedostot. Napauta haluattua äänitiedostoa toistaaksesi kappaleen/äänitiedoston. Napauta video nähdäksesi videoita. Napauta haluttua videotiedostoa toistaaksesi videoklipin. Tuetut multimedian tiedostoformaatit Video Formaatti Koodin purku Ääni Resoluutio Kuvanopeus Mbit/s AVI XviD / MPEG2 / MPEG x MJPEG 1280 x MKV MPEG4 / RV x MPG MPEG1 / MPEG x VOB MPEG x MP2 / MP4 MPEG4 MP3 / 1920 x MOV MPEG4 AAC / 1920 x MJPEG M4A / 1280 x PCM 3GP MPEG x FLV FLV 1920 x TS AVS / MPEG x TRP MPEG x DAT MPEG x RM RV8 / RV9 / RV10 COOK 1920 x

42 38 Android OS:n käyttö Photo (Valokuva) Ääni Formaatti Koodin purku Resoluutio Vaadittu DRAM-koko JPG / JPEG Base-line x ,96 Progressiivinen 1024 x PNG Lomittamaton 9600 x ,66 Lomitus 1200 x 800 3,66 BMP bmp 9600 x ,66 Formaatti Koodin purku Huomautus MP3 MP3 Tarvitsee lisensiin AC3-formaatin käyttöön AAC / M4A AAC Asetukset Napauta käynnistääksesi Asetukset. Tällä sovelluksella voit katsella ja määrittää laittesi asetukset. Järjestelmäasetukset Sovelluksenhallintaohjel ma Verkko Language & input Päivä & aika Varmuuskopiointi/ Päivitys Napauta haluttua valikkovalintaa siirtyäksesi sen alavalikkoon. Valikkovalinta Kuvaus Sovelluksenhallintaohjelma Valitse tämä vaihtoehto nähdäksesi koko muistin ja saatavilla olevan muistitilan (sisäinen muisti tai USB-asema). Verkko Valitse tämä vaihtoehto nähdäksesi verkon tilan tai määrittääksesi verkkoyhteyden. Language & input Valitse tämä vaihtoehto vaihtaaksesi järjestelmän kieltä tai määrittääksesi syöttötapojen asetukset. Päivä & aika Valitsee tämä vaihtoehto päiväyksen ja ajan asettamiseksi.

43 Android OS:n käyttö 39 Varmuuskopiointi/Päivitys Tietoja WPS Office Valitse tämä vaihtoehto päivíttääksesi ohjelmiston, nähdäksesi järjestelmän perustiedot (eli ohjelmiston version, järjestelmän ajan, IP-osoitteen, MAC-osoitteen ja muistin tilan) ja palauttaaksesi kaikki parametrit tehdasasetuksiin. Valitse tämä vaihtoehto nähdäksesi mallin nimen ja muita laitteiston/ohjelmiston tietoja. Napauta käynnistääksesi WPS Office. Tällä sovelluksella voit avata lähes minkä tahansaa tiedostomuodon, myös PDF- ja Microsoft Word-, PowerPoint- ja Excelasiakirjoja. Napauta yläpaneelin kuvaketta päästäksesi sen toimintoihin. Toiminto Avaa Jaa Hallitse Kuvaus Napauta selataksesi ja avataksesi tiedoston. Napauta jakaaksesi tiedostoja sähköpostilla tai muilla jakosovelluksilla. Napauta muokataksesi tai hallitaksesi asiakirjaa. Tuetut Office-versiot ja tiedostoformaatit Tuetut Office-versiot: 97 / 2000 / XP / 2003 / 2007 / 2010 Tuetut Office-ohjelmiston formaatit: Office-ohjelmisto Word Excel PowerPoint Tuetut tiedostomuodot doc / docx / rtf / txt xls / xlsx / csv ppt / pps / pot / pptx / ppsx / potx

44 40 Tuotteen tiedot Tuotteen tiedot Määrittelyt LCD-paneeli Tulo Lähtö Ääni Virran Ympäristö Mekaaninen Tuote Tekniset tiedot ST550K Taustavalo D-LED Paneelin koko 55" Pikselin korkeus (mm) 0,42 (H) x 0,315 (V) Natiiviresoluutio (pikseliä) 3840 x 2160 Kirkkaus (cd/m 2 ) (tyypillinen) 350 Kontrasti (tyypillinen) 1200:1 Vasteaika (ms) (tyypillinen) 6 Paneelibitti 10-bittinen Tietokone VGA (D-Sub 15-pinninen) Video YPbPr (RCA-liittimet), HDMI x 3 Ääni V/O (RCA-liittimet) USB USB2.0 x 3, USB3.0 x 1 Hallinta/Android LAN TV-viritin X Video Ääni Ulkoinen kaiutin lähtö (V/O) Komposiittivideo COAXIAL OUT; AUDIO OUT Ääni W (A) 8 W x 2 Sisäinen kaiutin O Syöttö Kulutus max. Kulutus valmiustila Käyttölämpötila Käyttökosteus Säilytyslämpötila Varastointikosteus Näytön suunta X V AC, 50/60 Hz 155 W < 0,5 W 5 o C - 40 o C 10-85% (ei kondensoiva) -20 o C - 55 o C 5-95% (ei kondensoiva) Vaaka Paino (kg) 15/19 Mitat (L x K x S) (mm) Kehyksen mitat - Ylä/Ala/Vasen/Oikea (mm) 1247 x 725 x 80 mm/1385 x 825 x 163 mm ilman alustaa/bca4-50 alustalla 6,1/13,6/6,1/6,1 ylös/alas/vasemmalle/oikealle

45 Tuotteen tiedot 41 Ominaisuus DVI-ketjutus RS232 ohjauksen ketjutus Kuvan asetus Kuvatila Terävyyden parannus Kuvan kiinnipalamisen todiste Himmennyksen hallinta Tyhjä Pysäytä 10-bittinen värikäsittely Sisäänrakennettu videoseinän tuki Aikataulutus Lähteen/ äänenvoimakkuuden hallinta HDMI-HDCP Lomituksen poisto/kampa Suodatin Ympäröivän valon anturi X X Standardi/Pehmeä/Kirkas/Käyttäjä O O X X O O O X X O O O X Tekniset tiedot ja toiminnot voivat vaihtua ilman erillistä ilmoitusta.

46 42 Tuotteen tiedot Mitat ST550K Yksikkö: mm

47 Tuotteen tiedot 43 Tuettu tulosignaalin resoluutio Resoluutio Tulolähde AV S-Video YPbPr VGA HDMI 640 x 60Hz 640 x 67Hz 640 x 72Hz 640 x 75Hz 720 x 70Hz 800 x 60Hz 800 x 75Hz 832 x 75Hz 1024 x 60Hz 1024 x 75Hz 1152 x 75Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz RB 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1360 x 60Hz 1366 x 60Hz 1400 x 60Hz 1600 x 60Hz 1680 x 60Hz RB 1600 x 60Hz 1920 x 60Hz NTSC-M NTSC-J PAL-BDGHI 576i (50Hz) 480i (60Hz) 480p (60Hz) 576p (50Hz) 720p (25Hz)

48 44 Tuotteen tiedot 720p (30Hz) 720p (50Hz) 720p (60Hz) 1080i (50Hz) 1080i (60Hz) 1080p (24Hz) 1080p (25Hz) 1080p (30Hz) 1080p (24Psf) 1080p (25Psf) 1080p (50Hz) 1080p (60Hz) 2160p (24Hz) 2160p (25Hz) 2160p (30Hz) : tuettu Tyhjä: ei tuettu
