1 RP652/RP702/RP790 Interaktiivinen litteä paneeli Käyttöohje

2 Vastuuvapauslauseke BenQ Corporation ei anna mitään suoraa tai epäsuoraa takuuta tämän asiakirjan sisällöstä. BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman, että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa kenellekään henkilölle tällaisista korjauksista tai muutoksista. Tekijänoikeus Copyright 2015 BenQ Corporation. Kaikki oikeudet pidätetään. Tämän julkaisun mitään osaa ei saa monistaa, siirtää, jäljentää, tallentaa mihinkään tallennusjärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muulla tavalla ilman BenQ Corporationin sitä edeltävää kirjallista lupaa.

3 Sisällysluettelo Sisällysluettelo i Turvallisuusvaroitukset ja varotoimet... 1 Tärkeitä turvallisuusohjeita... 2 Huomattavaa tämän näytön LCD-paneelista... 2 Kaukosäätimen turvallisuushuomautus... 3 Paristojen turvaohje... 3 BenQ ecofacts... 4 Pakkauksen sisältö... 5 Näytön asetukset... 6 Näytön asentaminen... 6 Näytön osat ja niiden toiminnot... 8 Etu/takapaneeli... 8 Tulo/lähtökontaktit Kaukosäädin Kaukosäätimen käyttö Liitäntä Audio/videosignaalien liittäminen Kosketusmoduulin liittäminen Virran kytkeminen Kosketusruudun käyttö Tärkeitä ohjeita kosketusnäytön käyttämisen Perustoiminnot Näytön kytkeminen päälle ja pois Alkuasetukset Tulosignaalin vaihto Ohjelmiston lataaminen Internet-yhteyksien muodostaminen Ohjelmiston päivitys Palautus oletusasetuksiin Äänenvoimakkuuden tason säätö säätää... 29

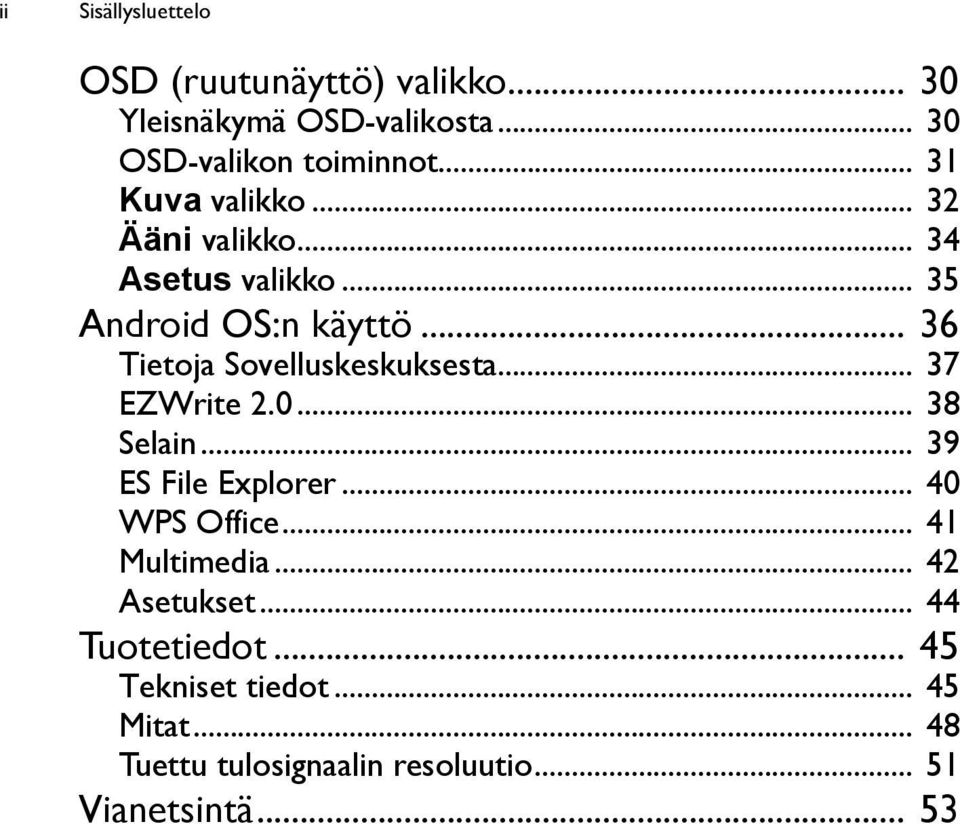

4 ii Sisällysluettelo OSD (ruutunäyttö) valikko Yleisnäkymä OSD-valikosta OSD-valikon toiminnot Kuva valikko Ääni valikko Asetus valikko Android OS:n käyttö Tietoja Sovelluskeskuksesta EZWrite Selain ES File Explorer WPS Office Multimedia Asetukset Tuotetiedot Tekniset tiedot Mitat Tuettu tulosignaalin resoluutio Vianetsintä... 53

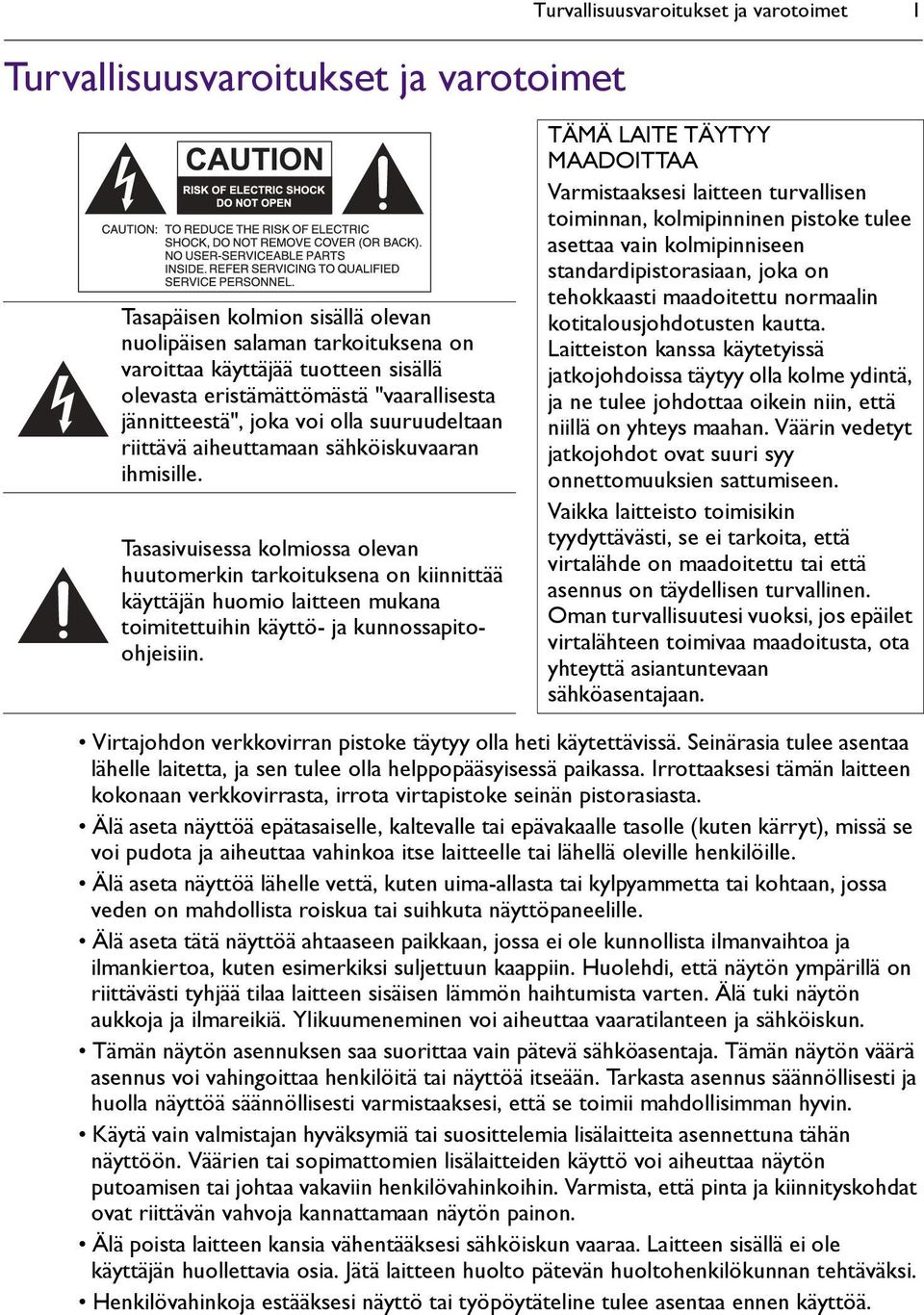

5 Turvallisuusvaroitukset ja varotoimet Turvallisuusvaroitukset ja varotoimet 1 Tasapäisen kolmion sisällä olevan nuolipäisen salaman tarkoituksena on varoittaa käyttäjää tuotteen sisällä olevasta eristämättömästä "vaarallisesta jännitteestä", joka voi olla suuruudeltaan riittävä aiheuttamaan sähköiskuvaaran ihmisille. Tasasivuisessa kolmiossa olevan huutomerkin tarkoituksena on kiinnittää käyttäjän huomio laitteen mukana toimitettuihin käyttö- ja kunnossapitoohjeisiin. TÄMÄ LAITE TÄYTYY MAADOITTAA Varmistaaksesi laitteen turvallisen toiminnan, kolmipinninen pistoke tulee asettaa vain kolmipinniseen standardipistorasiaan, joka on tehokkaasti maadoitettu normaalin kotitalousjohdotusten kautta. Laitteiston kanssa käytetyissä jatkojohdoissa täytyy olla kolme ydintä, ja ne tulee johdottaa oikein niin, että niillä on yhteys maahan. Väärin vedetyt jatkojohdot ovat suuri syy onnettomuuksien sattumiseen. Vaikka laitteisto toimisikin tyydyttävästi, se ei tarkoita, että virtalähde on maadoitettu tai että asennus on täydellisen turvallinen. Oman turvallisuutesi vuoksi, jos epäilet virtalähteen toimivaa maadoitusta, ota yhteyttä asiantuntevaan sähköasentajaan. Virtajohdon verkkovirran pistoke täytyy olla heti käytettävissä. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyisessä paikassa. Irrottaaksesi tämän laitteen kokonaan verkkovirrasta, irrota virtapistoke seinän pistorasiasta. Älä aseta näyttöä epätasaiselle, kaltevalle tai epävakaalle tasolle (kuten kärryt), missä se voi pudota ja aiheuttaa vahinkoa itse laitteelle tai lähellä oleville henkilöille. Älä aseta näyttöä lähelle vettä, kuten uima-allasta tai kylpyammetta tai kohtaan, jossa veden on mahdollista roiskua tai suihkuta näyttöpaneelille. Älä aseta tätä näyttöä ahtaaseen paikkaan, jossa ei ole kunnollista ilmanvaihtoa ja ilmankiertoa, kuten esimerkiksi suljettuun kaappiin. Huolehdi, että näytön ympärillä on riittävästi tyhjää tilaa laitteen sisäisen lämmön haihtumista varten. Älä tuki näytön aukkoja ja ilmareikiä. Ylikuumeneminen voi aiheuttaa vaaratilanteen ja sähköiskun. Tämän näytön asennuksen saa suorittaa vain pätevä sähköasentaja. Tämän näytön väärä asennus voi vahingoittaa henkilöitä tai näyttöä itseään. Tarkasta asennus säännöllisesti ja huolla näyttöä säännöllisesti varmistaaksesi, että se toimii mahdollisimman hyvin. Käytä vain valmistajan hyväksymiä tai suosittelemia lisälaitteita asennettuna tähän näyttöön. Väärien tai sopimattomien lisälaitteiden käyttö voi aiheuttaa näytön putoamisen tai johtaa vakaviin henkilövahinkoihin. Varmista, että pinta ja kiinnityskohdat ovat riittävän vahvoja kannattamaan näytön painon. Älä poista laitteen kansia vähentääksesi sähköiskun vaaraa. Laitteen sisällä ei ole käyttäjän huollettavia osia. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Henkilövahinkoja estääksesi näyttö tai työpöytäteline tulee asentaa ennen käyttöä.

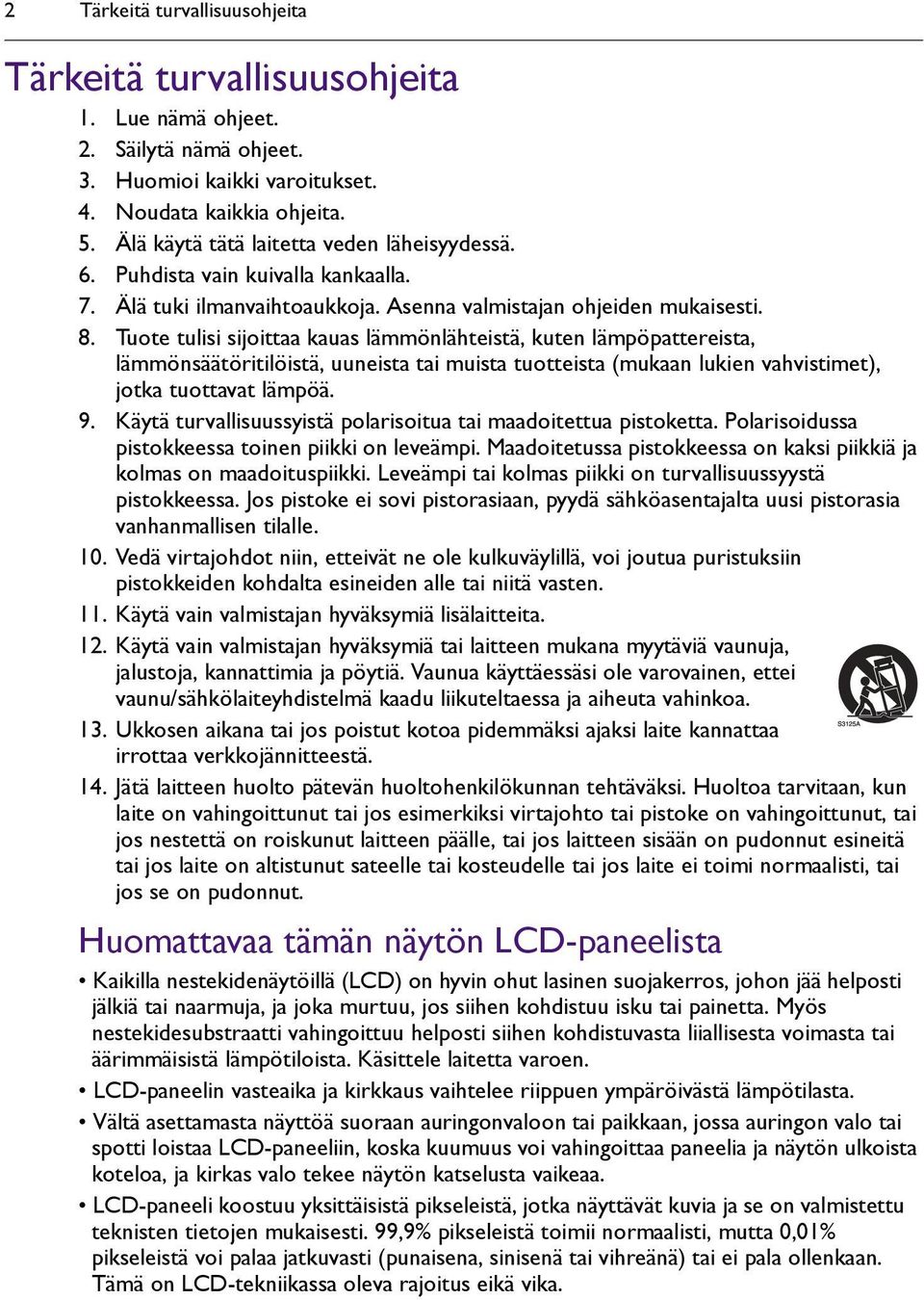

6 2 Tärkeitä turvallisuusohjeita Tärkeitä turvallisuusohjeita 1. Lue nämä ohjeet. 2. Säilytä nämä ohjeet. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia ohjeita. 5. Älä käytä tätä laitetta veden läheisyydessä. 6. Puhdista vain kuivalla kankaalla. 7. Älä tuki ilmanvaihtoaukkoja. Asenna valmistajan ohjeiden mukaisesti. 8. Tuote tulisi sijoittaa kauas lämmönlähteistä, kuten lämpöpattereista, lämmönsäätöritilöistä, uuneista tai muista tuotteista (mukaan lukien vahvistimet), jotka tuottavat lämpöä. 9. Käytä turvallisuussyistä polarisoitua tai maadoitettua pistoketta. Polarisoidussa pistokkeessa toinen piikki on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas on maadoituspiikki. Leveämpi tai kolmas piikki on turvallisuussyystä pistokkeessa. Jos pistoke ei sovi pistorasiaan, pyydä sähköasentajalta uusi pistorasia vanhanmallisen tilalle. 10. Vedä virtajohdot niin, etteivät ne ole kulkuväylillä, voi joutua puristuksiin pistokkeiden kohdalta esineiden alle tai niitä vasten. 11. Käytä vain valmistajan hyväksymiä lisälaitteita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä vaunuja, jalustoja, kannattimia ja pöytiä. Vaunua käyttäessäsi ole varovainen, ettei vaunu/sähkölaiteyhdistelmä kaadu liikuteltaessa ja aiheuta vahinkoa. 13. Ukkosen aikana tai jos poistut kotoa pidemmäksi ajaksi laite kannattaa irrottaa verkkojännitteestä. 14. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Huoltoa tarvitaan, kun laite on vahingoittunut tai jos esimerkiksi virtajohto tai pistoke on vahingoittunut, tai jos nestettä on roiskunut laitteen päälle, tai jos laitteen sisään on pudonnut esineitä tai jos laite on altistunut sateelle tai kosteudelle tai jos laite ei toimi normaalisti, tai jos se on pudonnut. Huomattavaa tämän näytön LCD-paneelista Kaikilla nestekidenäytöillä (LCD) on hyvin ohut lasinen suojakerros, johon jää helposti jälkiä tai naarmuja, ja joka murtuu, jos siihen kohdistuu isku tai painetta. Myös nestekidesubstraatti vahingoittuu helposti siihen kohdistuvasta liiallisesta voimasta tai äärimmäisistä lämpötiloista. Käsittele laitetta varoen. LCD-paneelin vasteaika ja kirkkaus vaihtelee riippuen ympäröivästä lämpötilasta. Vältä asettamasta näyttöä suoraan auringonvaloon tai paikkaan, jossa auringon valo tai spotti loistaa LCD-paneeliin, koska kuumuus voi vahingoittaa paneelia ja näytön ulkoista koteloa, ja kirkas valo tekee näytön katselusta vaikeaa. LCD-paneeli koostuu yksittäisistä pikseleistä, jotka näyttävät kuvia ja se on valmistettu teknisten tietojen mukaisesti. 99,9% pikseleistä toimii normaalisti, mutta 0,01% pikseleistä voi palaa jatkuvasti (punaisena, sinisenä tai vihreänä) tai ei pala ollenkaan. Tämä on LCD-tekniikassa oleva rajoitus eikä vika.

7 Tärkeitä turvallisuusohjeita 3 Nestekidenäytöt (LCD), kuten plasma- (PDP) ja perinteinen CRT- (katodisädeputki) - näytöt, ovat myös herkkiä näytön palamiselle tai haamukuvalle, joita voi havaita näytössä näkyvinä pysyvinä viivoina ja varjoina, joita ei voi poistaa. Vältä näyttämästä still-kuvia (kuten kuvaruutuvalikkoja, TV-aseman logoja, pysyvää/ei-aktiivista tekstiä tai kuvakkeita) kahta tuntia pitempään. Muuta silloin tällöin kuvasuhdetta. Käytä koko kuvaruutu kuvalla ja poista mustat palkit aina, kun se on mahdollista. Vältä näyttämästä kuvia 4:3-kuvasuhteella pitkiä aikoja, muuten kuvaruutuun voi jäädä näkyviä palaneita jälkiä kahden pystysuuntaisen viivan muodossa. Huomautus: Joissakin olosuhteissa kansilasin sisäpuolella voi ilmetä kondensoitumista. Se on luonnollinen ilmiö, eikä vaikuta näytön toimintaan. Kondensoituminen yleensä häviää n. 2 tunnin normaalin käytön jälkeen. Kaukosäätimen turvallisuushuomautus Älä altista kaukosäädintä suoralle lämmölle, kosteudelle ja tulelle. Älä pudota kaukosäädintä. Älä altista kaukosäädintä vedelle tai kosteudelle. Ohjeiden laiminlyönnin seurauksena voi olla toimintahäiriö. Varmista, ettei kaukosäätimen ja kaukosäätimen vastaanottimen välissä ole mitään esteitä. Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot. Paristojen turvaohje Vääräntyyppisten paristojen käyttö voi aiheuttaa kemikaalivuotoja tai räjähdyksen. Huomaa seuraavaa: Varmista aina, että paristot on asetettu positiivinen ja negatiivinen napa oikeaan suuntaan paristolokeroon merkityllä tavalla. Erityyppisillä paristoilla on erilaiset ominaisuudet. Älä sekoita eri paristotyyppejä. Älä sekoita vanhoja ja uusia paristoja. Vanhojen ja uusien paristojen sekoittaminen lyhentää paristojen käyttöikää tai aiheuttaa kemiallisia vuotoja vanhoissa paristoissa. Kun paristot lakkaavat toimimasta, vaihda ne välittömästi. Paristoista vuotavat kemikaalit voivat aiheuttaa ihoärsytystä. Jos kemikaaleja vuotaa paristoista, pyyhi ne välittömästi puhtaalla liinalla ja vaihda uudet paristot niin pian kuin mahdollista. Tuotteen toimitukseen kuuluvien paristojen käyttöikä voi olla lyhyt erilaisista varastointiolosuhteista johtuen. Vaihda ne kolmen kuukauden kuluessa tai heti kun pystyt ensimmäisen käytön jälkeen. Paristojen hävitystä tai kierrätystä koskevat määräykset tulee ottaa huomioon. Ota yhteyttä paikalliseen kierrätyskeskukseen saadaksesi ohjeita.

8 4 Tärkeitä turvallisuusohjeita BenQ ecofacts BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecofacts label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at for more details on BenQ's environmental commitments and achievements.

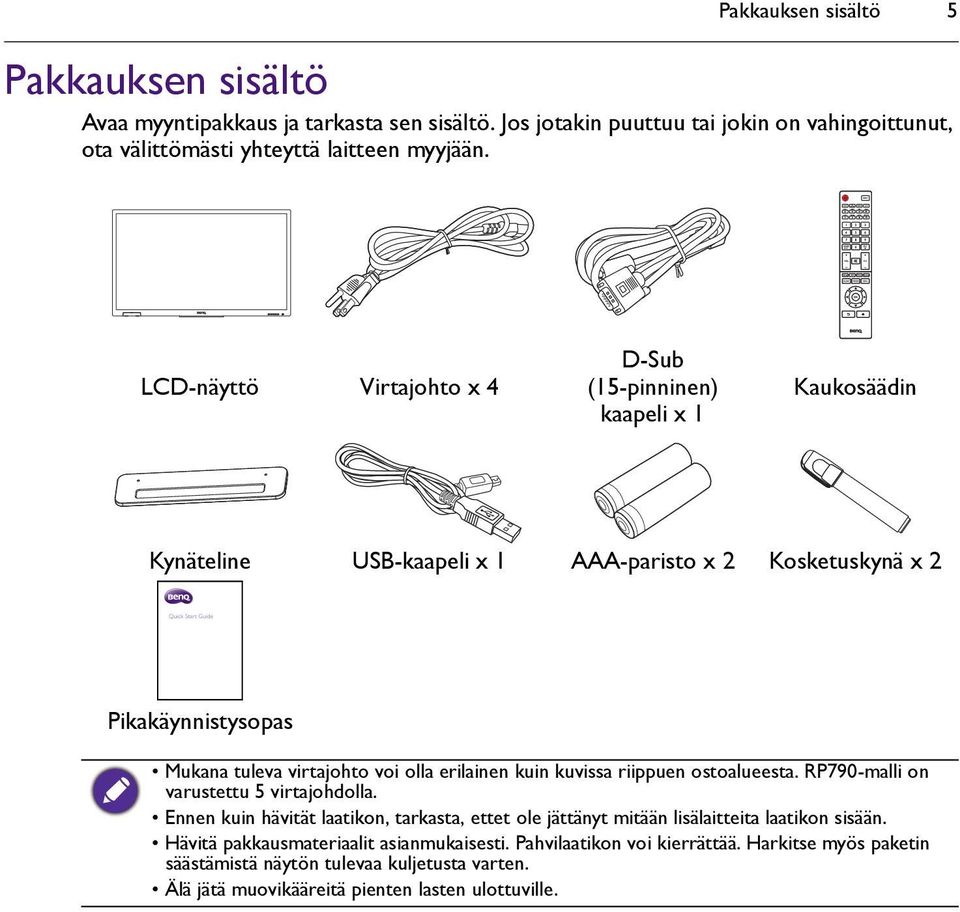

9 Pakkauksen sisältö 5 Pakkauksen sisältö Avaa myyntipakkaus ja tarkasta sen sisältö. Jos jotakin puuttuu tai jokin on vahingoittunut, ota välittömästi yhteyttä laitteen myyjään. LCD-näyttö Virtajohto x 4 D-Sub (15-pinninen) kaapeli x 1 Kaukosäädin Kynäteline USB-kaapeli x 1 AAA-paristo x 2 Kosketuskynä x 2 Pikakäynnistysopas Mukana tuleva virtajohto voi olla erilainen kuin kuvissa riippuen ostoalueesta. RP790-malli on varustettu 5 virtajohdolla. Ennen kuin hävität laatikon, tarkasta, ettet ole jättänyt mitään lisälaitteita laatikon sisään. Hävitä pakkausmateriaalit asianmukaisesti. Pahvilaatikon voi kierrättää. Harkitse myös paketin säästämistä näytön tulevaa kuljetusta varten. Älä jätä muovikääreitä pienten lasten ulottuville.

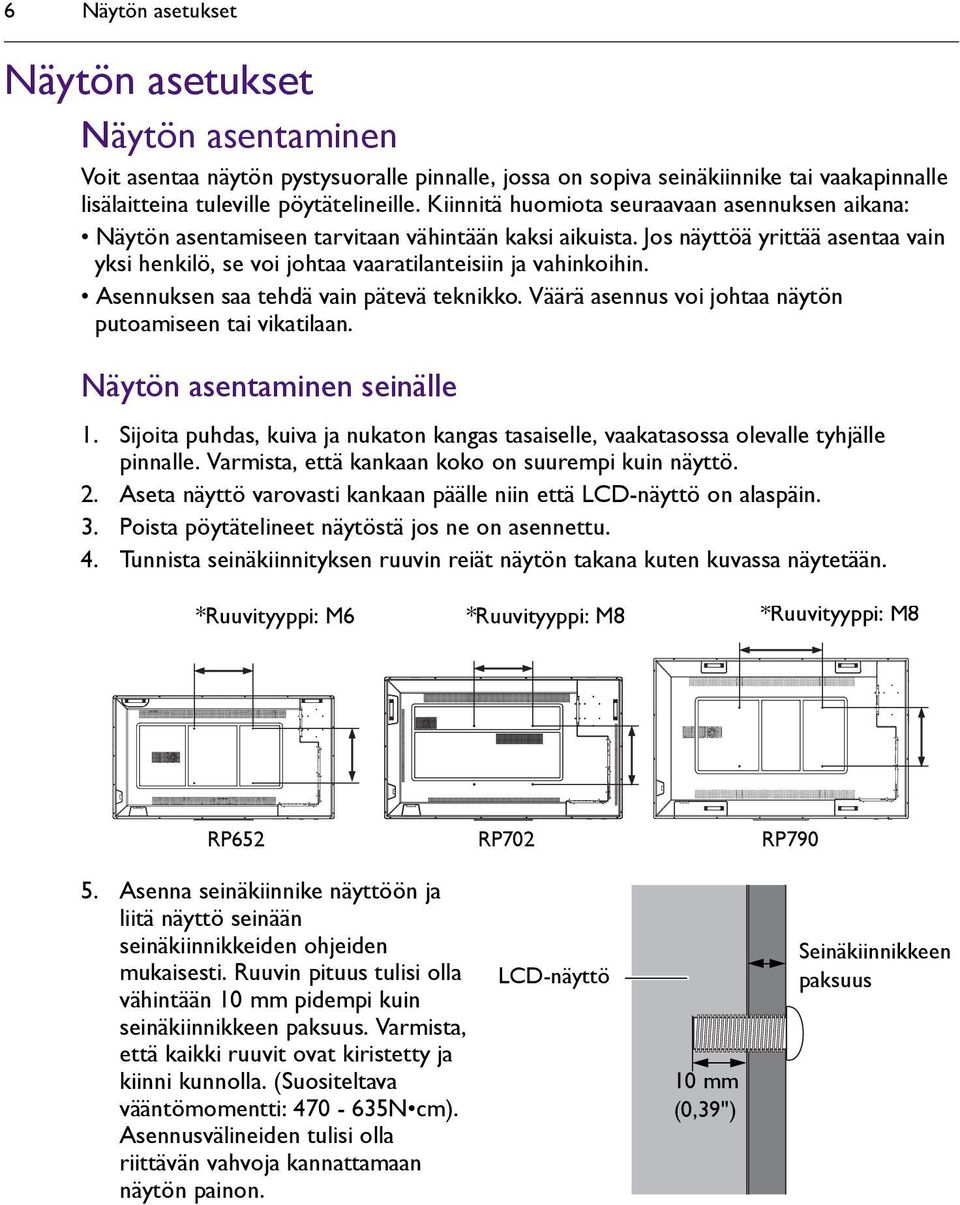

10 6 Näytön asetukset Näytön asetukset Näytön asentaminen Voit asentaa näytön pystysuoralle pinnalle, jossa on sopiva seinäkiinnike tai vaakapinnalle lisälaitteina tuleville pöytätelineille. Kiinnitä huomiota seuraavaan asennuksen aikana: Näytön asentamiseen tarvitaan vähintään kaksi aikuista. Jos näyttöä yrittää asentaa vain yksi henkilö, se voi johtaa vaaratilanteisiin ja vahinkoihin. Asennuksen saa tehdä vain pätevä teknikko. Väärä asennus voi johtaa näytön putoamiseen tai vikatilaan. Näytön asentaminen seinälle 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Poista pöytätelineet näytöstä jos ne on asennettu. 4. Tunnista seinäkiinnityksen ruuvin reiät näytön takana kuten kuvassa näytetään. *Ruuvityyppi: M6 *Ruuvityyppi: M8 *Ruuvityyppi: M8 RP652 RP702 RP Asenna seinäkiinnike näyttöön ja liitä näyttö seinään seinäkiinnikkeiden ohjeiden mukaisesti. Ruuvin pituus tulisi olla vähintään 10 mm pidempi kuin seinäkiinnikkeen paksuus. Varmista, että kaikki ruuvit ovat kiristetty ja kiinni kunnolla. (Suositeltava vääntömomentti: N cm). Asennusvälineiden tulisi olla riittävän vahvoja kannattamaan näytön painon. LCD-näyttö 10 mm (0,39") Seinäkiinnikkeen paksuus

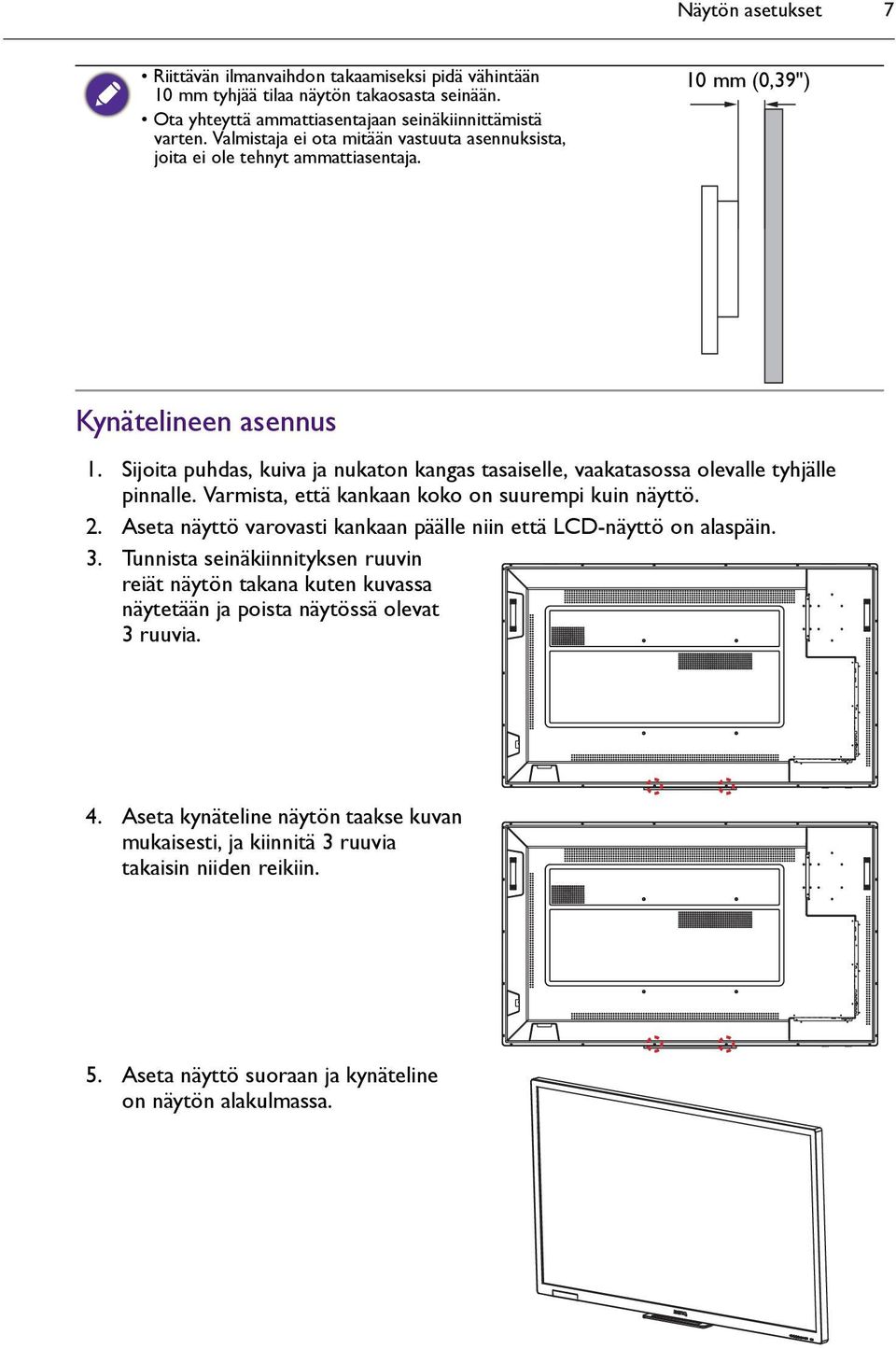

11 Näytön asetukset 7 Riittävän ilmanvaihdon takaamiseksi pidä vähintään 10 mm tyhjää tilaa näytön takaosasta seinään. Ota yhteyttä ammattiasentajaan seinäkiinnittämistä varten. Valmistaja ei ota mitään vastuuta asennuksista, joita ei ole tehnyt ammattiasentaja. 10 mm (0,39") Kynätelineen asennus 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Tunnista seinäkiinnityksen ruuvin reiät näytön takana kuten kuvassa näytetään ja poista näytössä olevat 3 ruuvia. 4. Aseta kynäteline näytön taakse kuvan mukaisesti, ja kiinnitä 3 ruuvia takaisin niiden reikiin. 5. Aseta näyttö suoraan ja kynäteline on näytön alakulmassa.

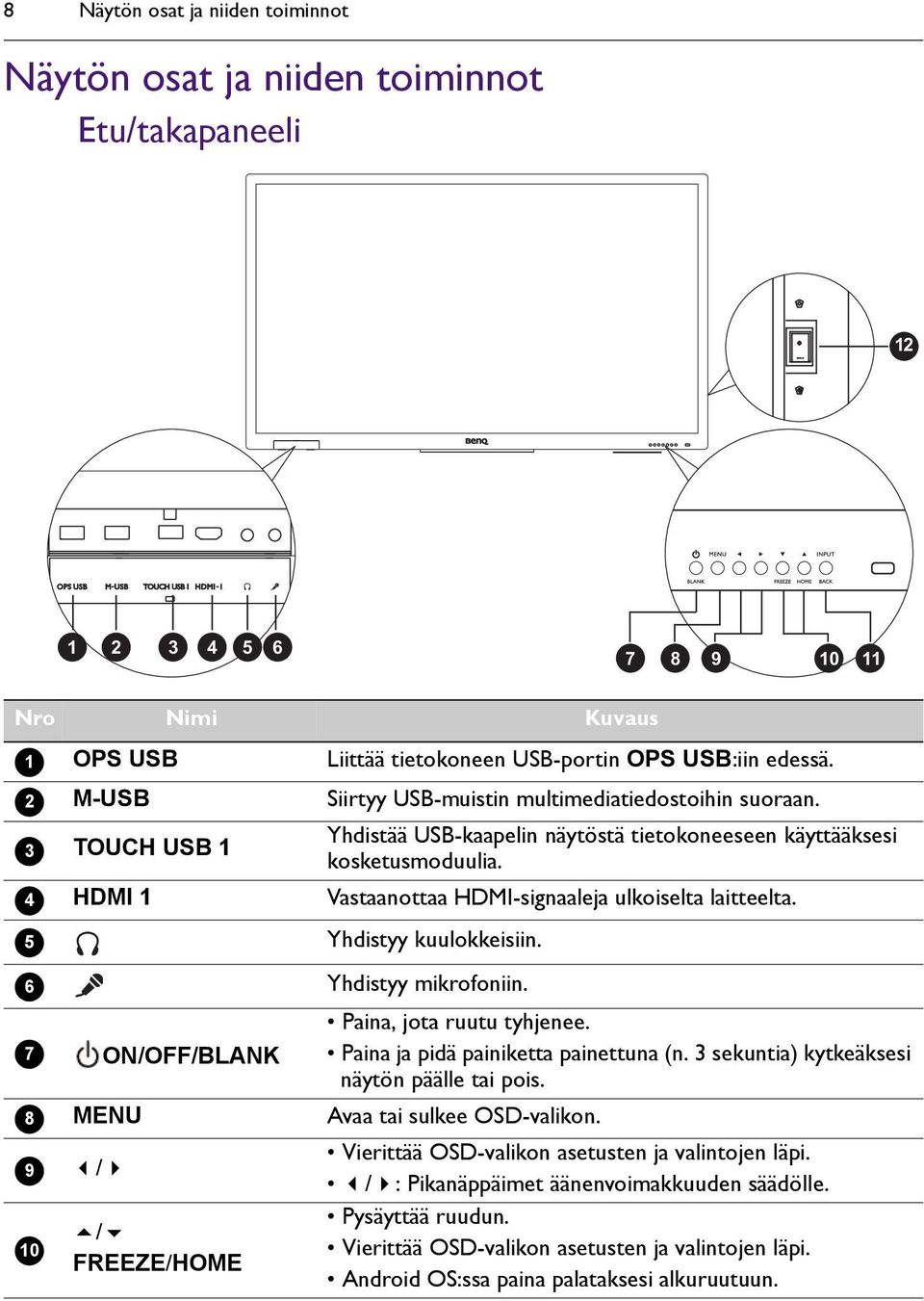

12 8 Näytön osat ja niiden toiminnot Näytön osat ja niiden toiminnot Etu/takapaneeli Nro Nimi Kuvaus OPS USB M-USB TOUCH USB 1 HDMI 1 ON/OFF/BLANK MENU / / FREEZE/HOME Liittää tietokoneen USB-portin OPS USB:iin edessä. Siirtyy USB-muistin multimediatiedostoihin suoraan. Yhdistää USB-kaapelin näytöstä tietokoneeseen käyttääksesi kosketusmoduulia. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta. Yhdistyy kuulokkeisiin. Yhdistyy mikrofoniin. Paina, jota ruutu tyhjenee. Paina ja pidä painiketta painettuna (n. 3 sekuntia) kytkeäksesi näytön päälle tai pois. Avaa tai sulkee OSD-valikon. Vierittää OSD-valikon asetusten ja valintojen läpi. / : Pikanäppäimet äänenvoimakkuuden säädölle. Pysäyttää ruudun. Vierittää OSD-valikon asetusten ja valintojen läpi. Android OS:ssa paina palataksesi alkuruutuun.

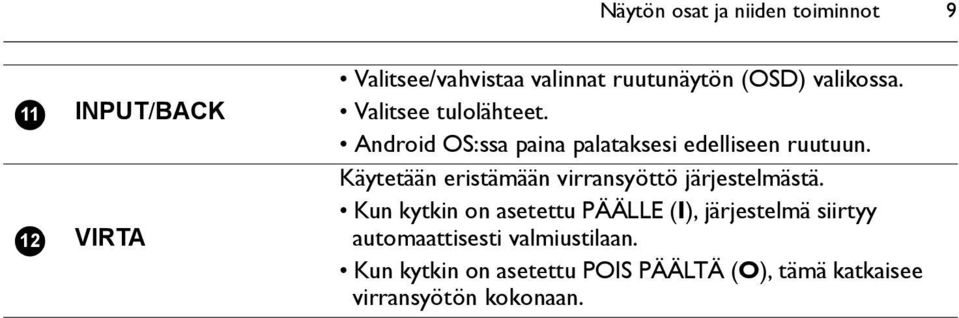

13 Näytön osat ja niiden toiminnot INPUT/BACK VIRTA Valitsee/vahvistaa valinnat ruutunäytön (OSD) valikossa. Valitsee tulolähteet. Android OS:ssa paina palataksesi edelliseen ruutuun. Käytetään eristämään virransyöttö järjestelmästä. Kun kytkin on asetettu PÄÄLLE (I), järjestelmä siirtyy automaattisesti valmiustilaan. Kun kytkin on asetettu POIS PÄÄLTÄ (O), tämä katkaisee virransyötön kokonaan.

14 10 Näytön osat ja niiden toiminnot Tulo/lähtökontaktit Nro Nimi Kuvaus AV OUT(L/R) AV IN(L/R) M USB 2 HDMI 5(MHL) COAXIAL TOUCH USB-2 OPS USB RS232(IN/OUT) HDMI 2 HDMI 3 HDMI OUT LAN HDMI 4 Tuottaa komposiittivideosignaaleja AV IN-tulosta toiseen näyttöön RCA-liittimellä. Vastaanottaa komposiittivideosignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta). Siirtyy USB-muistin multimediatiedostoihin suoraan. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta. Yhdistyy kuulokkeisiin. Liittää koaksaalikaapeliin toimintoon radiotaajuuden siirtolinjana. Yhdistää USB-kaapelin näytöstä tietokoneeseen käyttääksesi kosketusmoduulia. Yhdistetään USB-asemaan suoraan OPS:ssa. Käytetään ulkoiseen hallintaan. RS232 IN: Vastaanottaa hallintasignaaleja tietokoneelta tai toiselta näytöltä. RS232 OUT: Tuottaa ohjaussignaaleja RS232 IN -tulosta toiseen näyttöön. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta. Liittää näyttölaitteen HDMI-3-tulolla. Yhdistää verkkoon Ethernet-kaapelilla. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta.

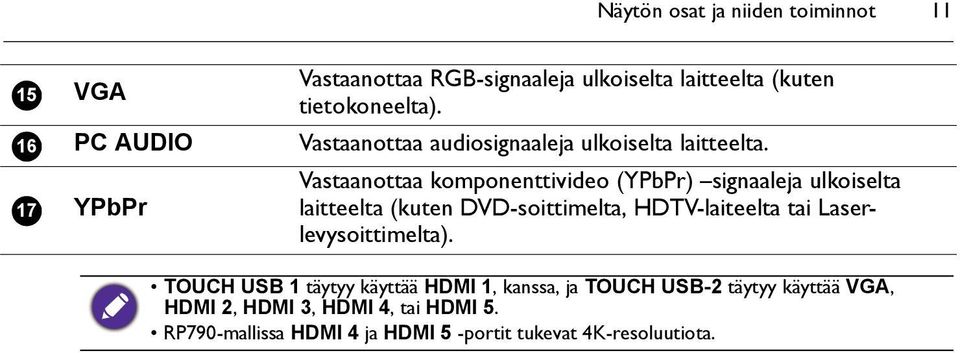

15 Näytön osat ja niiden toiminnot VGA PC AUDIO YPbPr Vastaanottaa RGB-signaaleja ulkoiselta laitteelta (kuten tietokoneelta). Vastaanottaa audiosignaaleja ulkoiselta laitteelta. Vastaanottaa komponenttivideo (YPbPr) signaaleja ulkoiselta laitteelta (kuten DVD-soittimelta, HDTV-laiteelta tai Laserlevysoittimelta). TOUCH USB 1 täytyy käyttää HDMI 1, kanssa, ja TOUCH USB-2 täytyy käyttää VGA, HDMI 2, HDMI 3, HDMI 4, tai HDMI 5. RP790-mallissa HDMI 4 ja HDMI 5 -portit tukevat 4K-resoluutiota.

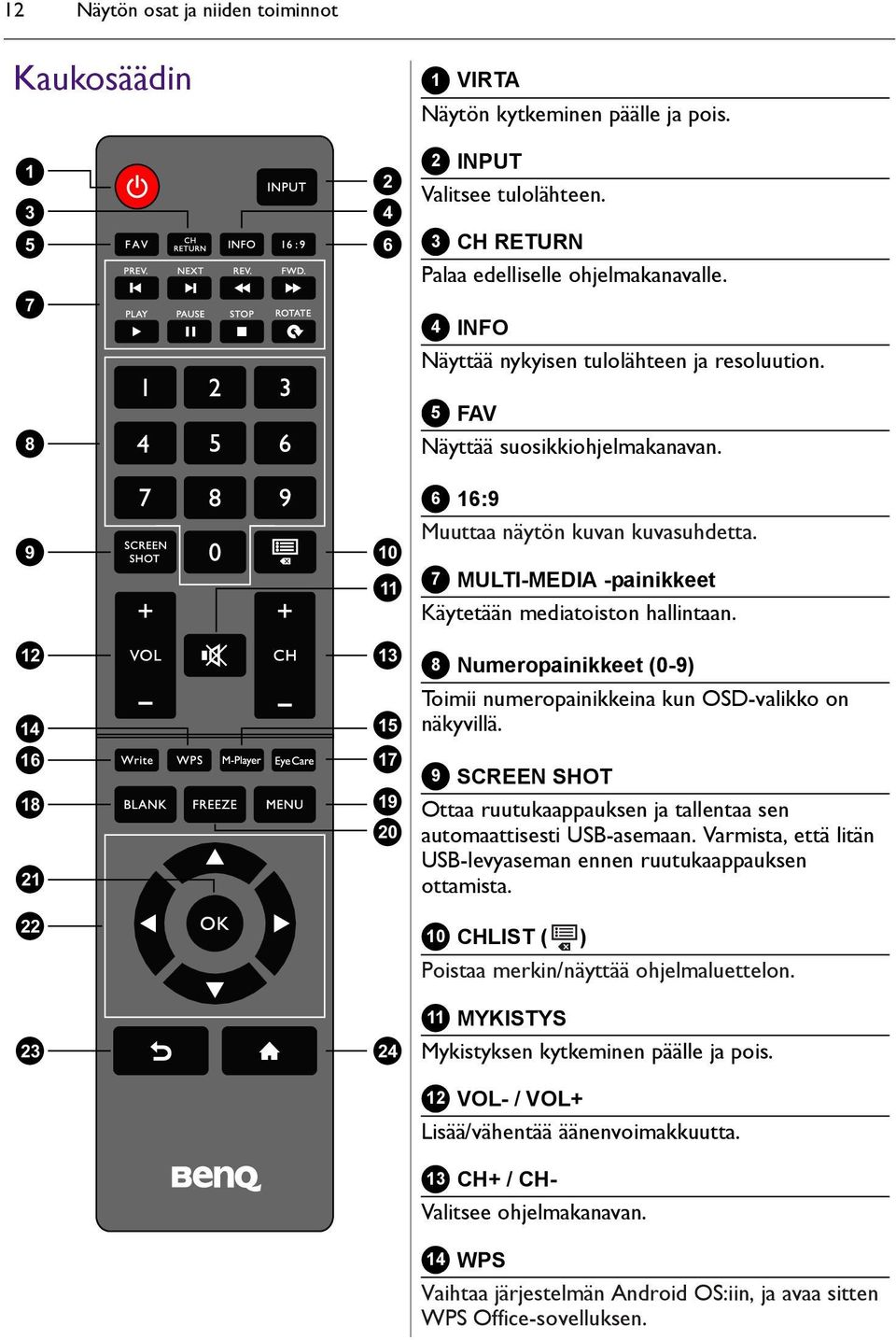

16 12 Näytön osat ja niiden toiminnot Kaukosäädin 1 VIRTA Näytön kytkeminen päälle ja pois INPUT Valitsee tulolähteen. 3 CH RETURN Palaa edelliselle ohjelmakanavalle. 4 INFO Näyttää nykyisen tulolähteen ja resoluution. 5 FAV Näyttää suosikkiohjelmakanavan :9 Muuttaa näytön kuvan kuvasuhdetta. 7 MULTI-MEDIA -painikkeet Käytetään mediatoiston hallintaan. 8 Numeropainikkeet (0-9) Toimii numeropainikkeina kun OSD-valikko on näkyvillä. 9 SCREEN SHOT Ottaa ruutukaappauksen ja tallentaa sen automaattisesti USB-asemaan. Varmista, että litän USB-levyaseman ennen ruutukaappauksen ottamista. 10 CHLIST ( ) Poistaa merkin/näyttää ohjelmaluettelon. 11 MYKISTYS Mykistyksen kytkeminen päälle ja pois. 12 VOL- / VOL+ Lisää/vähentää äänenvoimakkuutta. 13 CH+ / CH- Valitsee ohjelmakanavan. 14 WPS Vaihtaa järjestelmän Android OS:iin, ja avaa sitten WPS Office-sovelluksen.

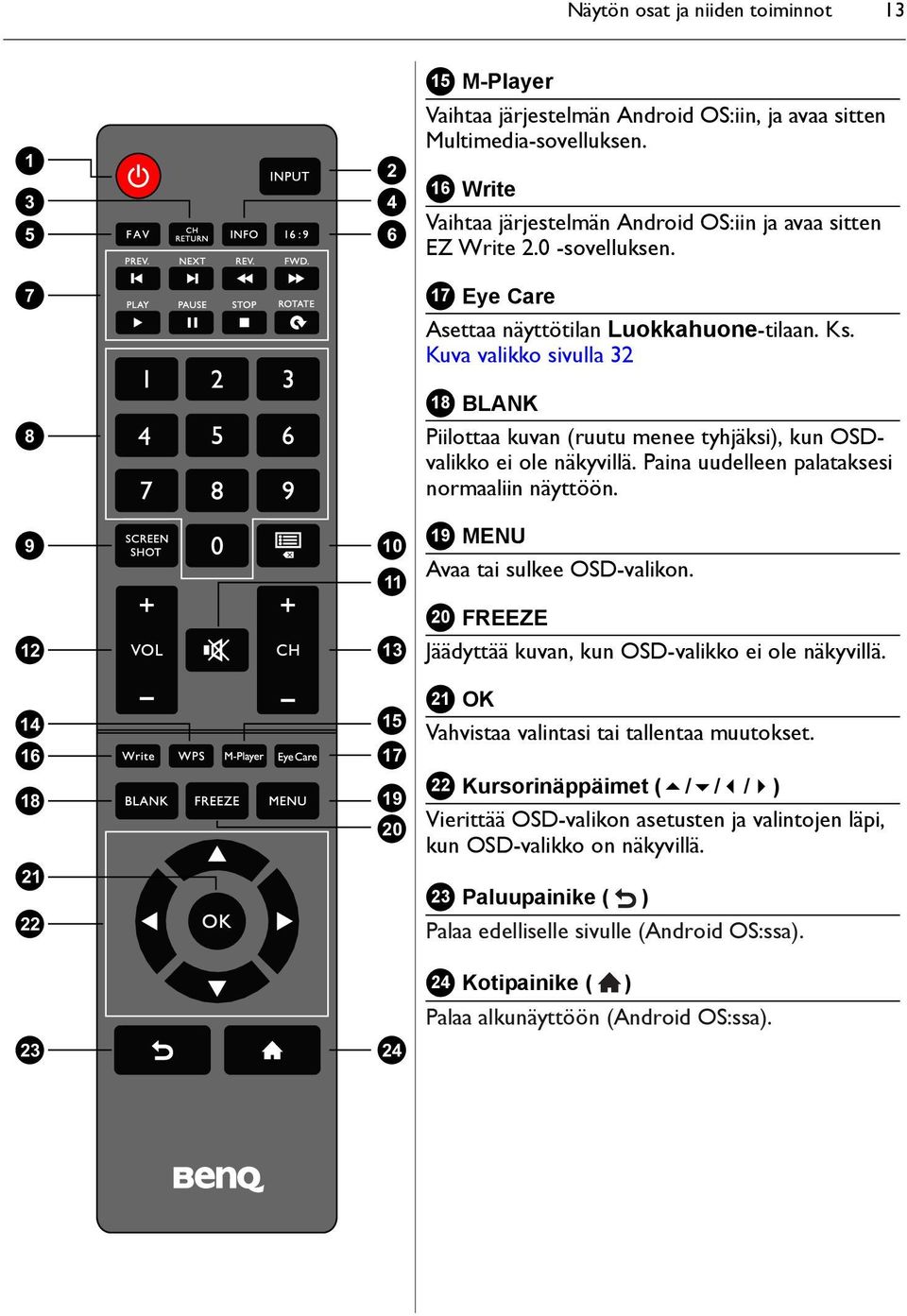

17 Näytön osat ja niiden toiminnot M-Player Vaihtaa järjestelmän Android OS:iin, ja avaa sitten Multimedia-sovelluksen. 16 Write Vaihtaa järjestelmän Android OS:iin ja avaa sitten EZ Write 2.0 -sovelluksen. 17 Eye Care Asettaa näyttötilan Luokkahuone-tilaan. Ks. Kuva valikko sivulla BLANK Piilottaa kuvan (ruutu menee tyhjäksi), kun OSDvalikko ei ole näkyvillä. Paina uudelleen palataksesi normaaliin näyttöön MENU Avaa tai sulkee OSD-valikon. 20 FREEZE Jäädyttää kuvan, kun OSD-valikko ei ole näkyvillä. 21 OK Vahvistaa valintasi tai tallentaa muutokset. 22 Kursorinäppäimet ( / / / ) Vierittää OSD-valikon asetusten ja valintojen läpi, kun OSD-valikko on näkyvillä. 23 Paluupainike ( ) Palaa edelliselle sivulle (Android OS:ssa). 24 Kotipainike ( ) Palaa alkunäyttöön (Android OS:ssa).

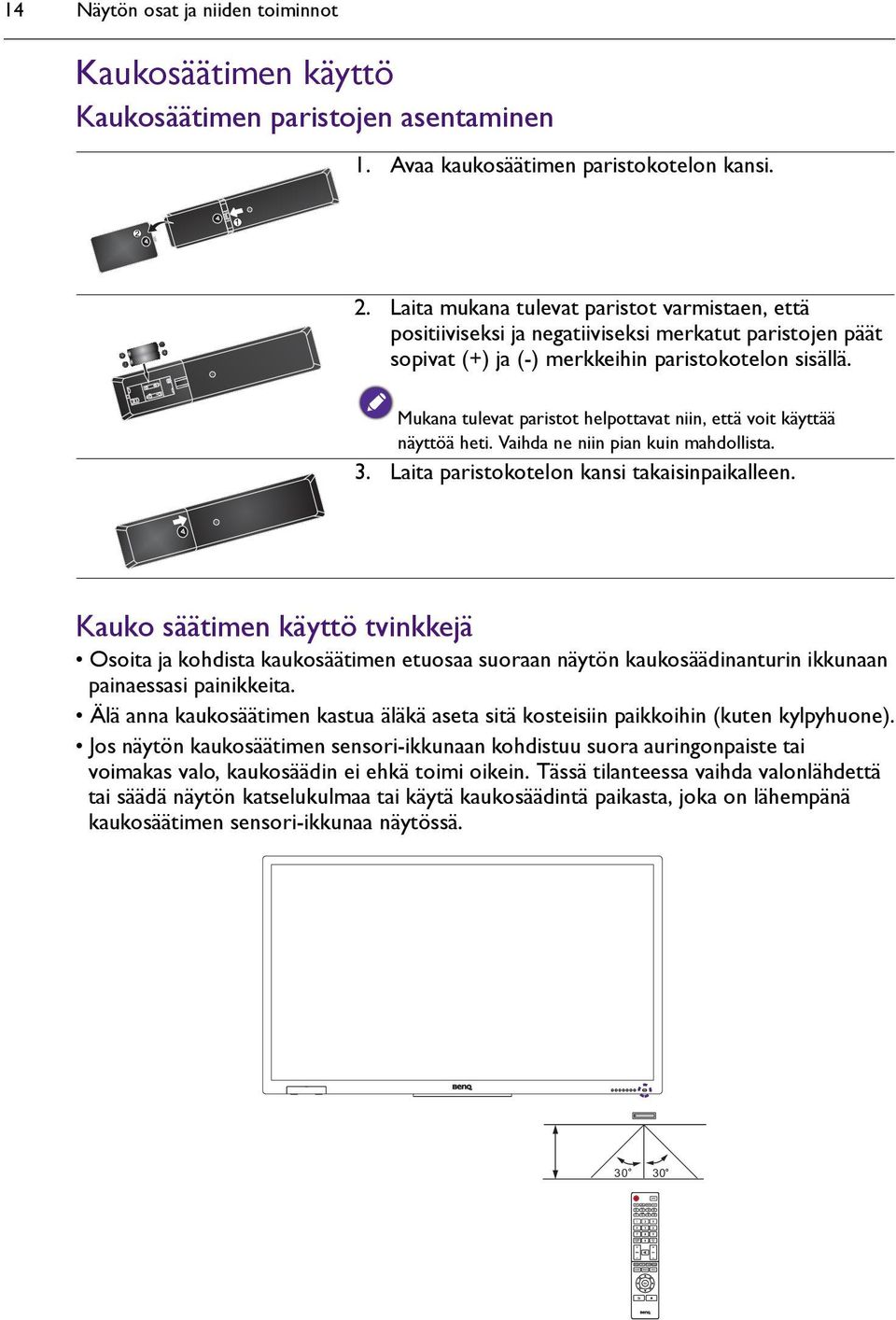

18 14 Näytön osat ja niiden toiminnot Kaukosäätimen käyttö Kaukosäätimen paristojen asentaminen 1. Avaa kaukosäätimen paristokotelon kansi. 2. Laita mukana tulevat paristot varmistaen, että positiiviseksi ja negatiiviseksi merkatut paristojen päät sopivat (+) ja (-) merkkeihin paristokotelon sisällä. Mukana tulevat paristot helpottavat niin, että voit käyttää näyttöä heti. Vaihda ne niin pian kuin mahdollista. 3. Laita paristokotelon kansi takaisinpaikalleen. Kauko säätimen käyttö tvinkkejä Osoita ja kohdista kaukosäätimen etuosaa suoraan näytön kaukosäädinanturin ikkunaan painaessasi painikkeita. Älä anna kaukosäätimen kastua äläkä aseta sitä kosteisiin paikkoihin (kuten kylpyhuone). Jos näytön kaukosäätimen sensori-ikkunaan kohdistuu suora auringonpaiste tai voimakas valo, kaukosäädin ei ehkä toimi oikein. Tässä tilanteessa vaihda valonlähdettä tai säädä näytön katselukulmaa tai käytä kaukosäädintä paikasta, joka on lähempänä kaukosäätimen sensori-ikkunaa näytössä

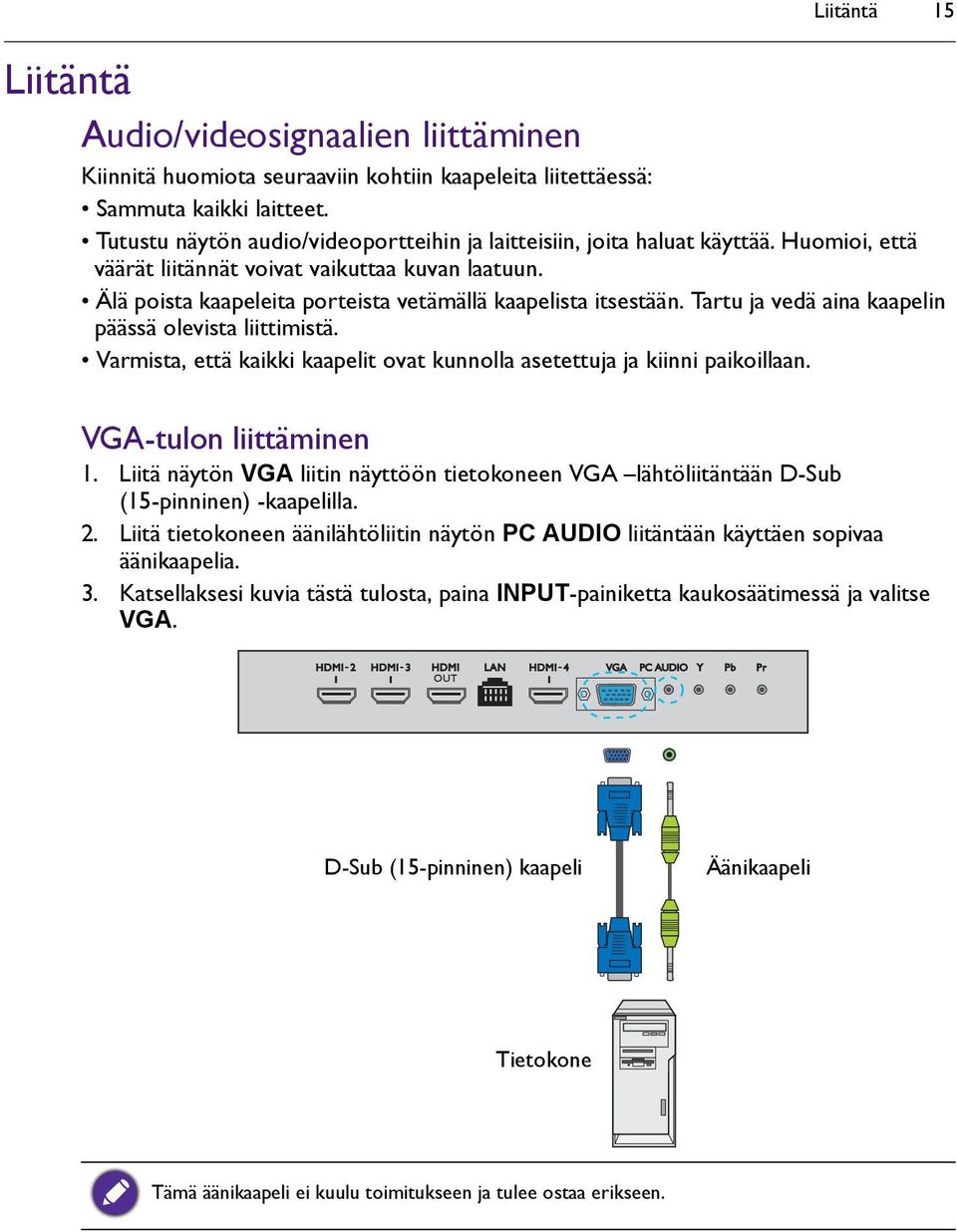

19 Liitäntä 15 Liitäntä Audio/videosignaalien liittäminen Kiinnitä huomiota seuraaviin kohtiin kaapeleita liitettäessä: Sammuta kaikki laitteet. Tutustu näytön audio/videoportteihin ja laitteisiin, joita haluat käyttää. Huomioi, että väärät liitännät voivat vaikuttaa kuvan laatuun. Älä poista kaapeleita porteista vetämällä kaapelista itsestään. Tartu ja vedä aina kaapelin päässä olevista liittimistä. Varmista, että kaikki kaapelit ovat kunnolla asetettuja ja kiinni paikoillaan. VGA-tulon liittäminen 1. Liitä näytön VGA liitin näyttöön tietokoneen VGA lähtöliitäntään D-Sub (15-pinninen) -kaapelilla. 2. Liitä tietokoneen äänilähtöliitin näytön PC AUDIO liitäntään käyttäen sopivaa äänikaapelia. 3. Katsellaksesi kuvia tästä tulosta, paina INPUT-painiketta kaukosäätimessä ja valitse VGA. D-Sub (15-pinninen) kaapeli Äänikaapeli Tietokone Tämä äänikaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

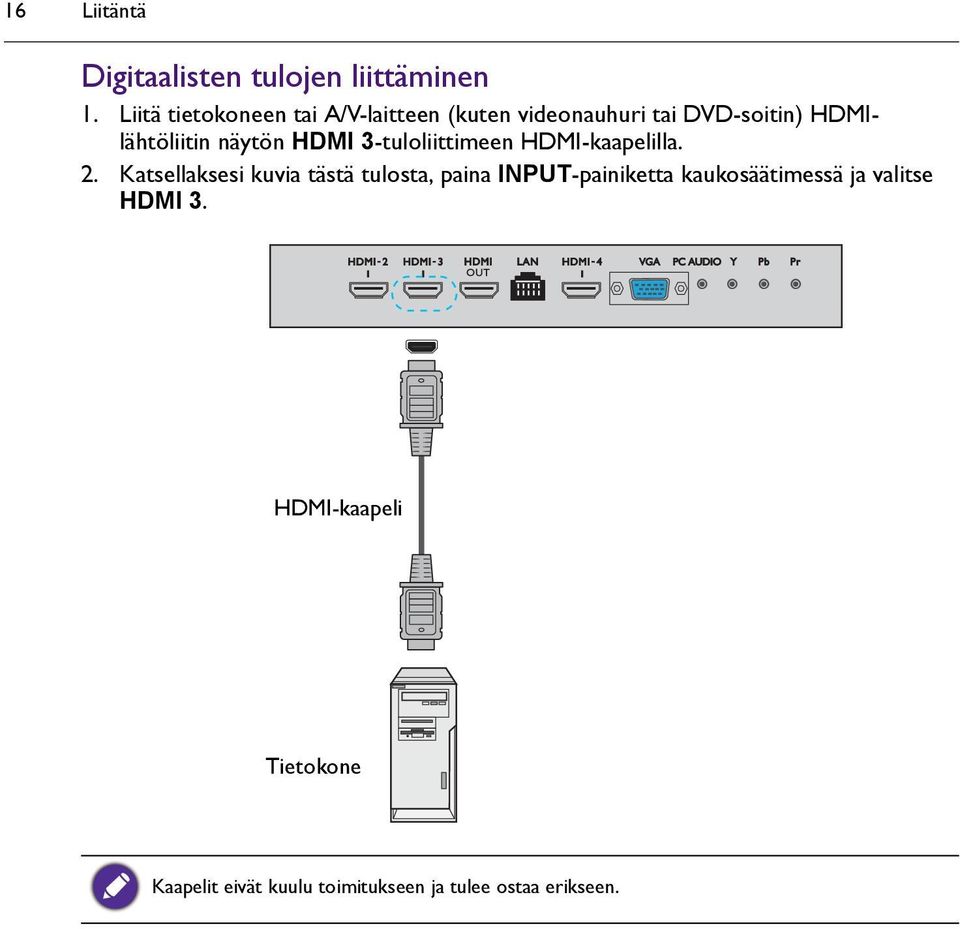

20 16 Liitäntä Digitaalisten tulojen liittäminen 1. Liitä tietokoneen tai A/V-laitteen (kuten videonauhuri tai DVD-soitin) HDMIlähtöliitin näytön HDMI 3-tuloliittimeen HDMI-kaapelilla. 2. Katsellaksesi kuvia tästä tulosta, paina INPUT-painiketta kaukosäätimessä ja valitse HDMI 3. HDMI-kaapeli Tietokone Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

21 Liitäntä 17 YPbPr-komponentti video tulon liittäminen 1. Liitä YPbPr liittimet näyttöön komponenttilähtöliittimeen A/V -laitteessa (kuten videonauhuri tai DVD -soitin) käyttäen komponenttivideokaapelia. 2. Liitä DVD-soittimen äänilähtöliitin näytön liitäntään käyttäen sopivaa äänikaapelia AV OUT(L/R) liittimiin näytössä käyttämällä sopivaa audiokaapelia. 3. Katsellaksesi kuvia tästä tulosta, paina INPUT-painiketta kaukosäätimessä ja valitse YPbPr. Komponenttivideokaapeli Äänikaapeli DVD-soitin / videonauhuri Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

22 18 Liitäntä AV- ja S-Video-tulojen liittäminen 1. Liitä AV IN(L/R) -liittimet näyttöön lähtöliittimeen A/V -laitteessa (esim. videonauhuri) käyttäen sopivaa videokaapelia. 2. Liitä videonauhurin äänilähtöliitin näytön AV OUT(L/R) liitäntään käyttäen sopivaa äänikaapelia. 3. Katsellaksesi kuvia tästä tulosta, paina INPUT-painiketta kaukosäätimessä ja valitse AV. AVkaapeli Äänikaapeli DVD-soitin / videonauhuri Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

23 Multimedia-tulojen liittäminen Katso multimedia-tiedostoja USB-muistista: 1. Liitä USB muisti M-USB porttiin. 2. Ruudulle tulee ilmoitusruutu. Valitse OK siirtyäksesi multimedia-tilaan. Liitäntä 19 USB-muisti Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen. Kosketusmoduulin liittäminen Liitä USB TYPE A FOR TOUCH (A-tyyppi) liitin (TOUCH USB 1 tai TOUCH USB-2) näytössä tietokoneen USB-porttiin käyttämällä mukana tulevaa USBkaapelia. Näytön kosketusmoduuli tukee helppoja Plug-and-Play-toimintoja. Tietokoneelle ei tarvitse asentaa muita laiteohjaimia. USB-kaapeli Tietokone Älä koske kosketusnäytön kehykseen (siihen, missä anturit sijaitsevat) kosketusmoduulin käyttöönoton aikana. Suosittelemme, että liität näytön suoraan PC-tietokoneeseen tai kannettavaan. Älä asenna näyttöön mitään sen pintaan tulevaa lisälaitetta, joka saattaa häiritä kosketustoimintoja. Jos kuvassa näkyy haamukuvia, irrota kaikki USB-kaapelit ja liitä ne uudelleen paikalleen. Jos kuva ei vieläkään ole hyvä, käytä toista A:stä A:han -tyypin USB-kaapelia. TOUCH USB 1 täytyy käyttää HDMI 1, kanssa, ja TOUCH USB-2 täytyy käyttää VGA, HDMI 2, HDMI 3, HDMI 4, tai HDMI 5.

24 20 Liitäntä Virran kytkeminen Liitä virtajohdon toinen pää näytön Virta liitäntään ja toinen pää sopivaan virtalähteeseen (jos virtalähte on kytkimellä varustetta, laita kytkin päälle). Mukana tuleva virtajohto sopii käytettäväksi vain V AC virran kanssa. Kuvassa oleva virtajohto ja -lähde voivat erota niistä joita alueellasi käytetään. Käytä vain alueelle sopivaa virtajohtoa. Älä koskaan käytä virtajohtoa, joka näyttää vahingoittuneelta tai hankautuneelta, äläkä muuta virtajohdon pistoketyyppiä. Pidä silmällä virran kuormitusta, kun käytät jatkojohtoa tai haaroitusrasiaa. Tässä näytössä ei ole käyttäjän huollettavia osia. Älä koskaan ruuvaa auki tai irrota mitään kansia. Näytön sisällä on vaarallinen jännite. Kytke virta pois päältä ja irrota virtajohto ennen kuin siirrät näyttöä.

25 Kosketusruudun käyttö 21 Kosketusruudun käyttö Voit käyttää optista kosketusnäyttö käyttöjärjestelmäsi hallintaan. Kosketusnäyttö pystyy emuloimaan hiiren perustoimintoja ja tukee moni-kosketustoimintoja Windows 7/8:ssa*. Seuraava taulukko näyttää luettelon liikeistä joita voit käyttää kosketusnäytöllä. Varmista, että olet asentanut USB-kaapelin tietokoneen näyttöön. *Monikosketustoimintoja tukee vain Windows 8 sekä Windows 7 - versiot Home Premium, Professional, Enterprise ja Ultimate. Windows XP, Windows Vista ja Windows 7 - Starter ja Home Basic versiota monikosketus ei tue. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Käyttöjärjestelmätoiminnot Windows XP, Windows Vista ja Windows 7 Napauta ruutua kerran. Liikkeet Napauta Napauta ruutua kahdesti. Kaksoisnapauta 1. Paina kohdetta. 2. Pidä ja odota kunnes sininen rengas tulee näkyviin. 3. Vapauta sormesi. Oikean painikkeen napsauttaminen Vedä yhtä sormea vasemmalle tai oikealle. Raahaa

26 22 Kosketusruudun käyttö Käyttöjärjestelmätoiminnot Windows Vista ja Windows 7 Liikkeet Vedä yhtä sormea vasemmalle tai oikealle. Valinta Vedä sormeasi nopeasti (sipaisu) haluttuun suuntaan. Panoraama ylös / Panoraama alas / Taakse / Eteen Monikosketustoiminnot Windows 7 versiot Home Premium, Professional, Enterprise ja Ultimate 1. Paina kohdetta. 2. Napauta ruutua toisella sormella. 3. Vapauta toinen sormesi. Oikean painikkeen napsauttaminen Vedä yhtä tai kahta sormea ylös tai alas. Rullaus or tai Liikuta kahta sormea erilleen tai kohti toisiaan. Zoomi

27 Kosketusruudun käyttö 23 Käyttöjärjestelmätoiminnot Liikkeet Liikuta kahta sormea vastakkaisiin suuntiin. Käytä yhtä sormea kiertäen toisen ympäri. Erityisten sovellusten tukema Napauta kahta sormea samanaikaisesti. Kohteen tulisi olla sormien välin keskikohdassa. Erityisten sovellusten tukema Windows XP, Windows Vista ja Windows 7 Paina ja pidä pohjassa 4 sekunnin ajan. Windowsin lepotilasta herääminen (S3) Liike Windows 8:lle Kuvaus Opi painamalla ja pitämällä paikallaan Tämä kosketustoiminto avaa ohjeen (esimerkiksi työkalun vihjeen tai sisältövalikon) ilman, että itse toimintoa valitaan. Tällä tavalla näkyvät asiat eivät vaikuta käyttäjän sormea liu uttamalla tekemään panorointiin. Napauta ensisijaisen toiminnon suorittamiseksi Elementin napauttaminen suorittaa sen ensisijaisen toiminnon, esimerkiksi käynnistää sovelluksen tai suorittaa komennon.

28 24 Kosketusruudun käyttö Liike Kuvaus Liu uta panoroidaksesi Liu utusta käytetään yleensä panorointiin, mutta sitä voidaan käyttää myös siirtämiseen, piirtämiseen tai kirjoittamiseen. Liu utusta voidaan käyttää myös pienten, tiheässä olevien elementtien kohdistamiseen hankaamalla (liu uttamalla sormea elementtien, kuten valintapainikkeiden yli). Valitse, komenna tai siirrä pyyhkäisemällä Sormen liu uttaminen lyhyen matkaa panorointisuunnan vastaisesti valitsee kohteita luettelosta tai ruudukosta (ListViewja GridLayout-säätimet). Avaa Sovelluspalkin oikeilla komennoilla, kun kohteet valitaan. Nipistä tai venytä zoomataksesi Vaikka nipistämistä ja venyttämistä tavallisesti käytetäänkin koon muuttamiseen, niitä voidaan käyttää myös siirtymiseen alkuun, loppuun tai muuhun kohtaan sisällössä Semanttisella Zoomilla. Semanttinen Zoom on pienennetty näkymä ryhmästä kohteita, josta on helppo siirtyä haluttuun kohtaan sisällössä. Kierrä kääntämällä Voit kiertää kohdetta kiertämällä sitä kahdella tai useammalla sormella.

29 Kosketusruudun käyttö 25 Tärkeitä ohjeita kosketusnäytön käyttämisen Puhdista kehys, kun havaitset ongelmia kosketusnäytön toiminnassa. Ennen ruudun puhdistamista varmista, että näytön virta on katkaistu ja irrota verkkojohto pistorasiasta. Puhdista ruutu ja infrapunasuodatin pölystä ja liasta säännöllisesti. Infrapunasuodattimen puhdistamiseen voi käyttää laimeaa alkoholipitoista puhdistusainetta. Älä koskaan puhdista ruutua hankaavia aineita sisältävällä puhdistusaineella. Puhdista kosketusnäyttö neutraalilla puhdistusaineella. Vältä syövyttävien ainesosien, banaaniöljyn tai ammoniakin käyttöä. Kostuta puhdas, pehmeä ja nukkaamaton liina neutraalilla puhdistusaineella ja puhdista kosketusnäyttö sillä. Älä suihkuta puhdistusainetta suoraan näyttöön tai laitteen runkoon. Se saattaa aiheuttaa oikosulun kosketusnäytössä. Pidä kosketusnäyttö kaukana suorasta auringonvalosta tai spottivaloista.

30 26 Perustoiminnot Perustoiminnot Näytön kytkeminen päälle ja pois Ennen kuin kytket näyttöä päälle, varmista, että virtakytkin on PÄÄLLÄ(I). Järjetelmä siirtyy valmiustilaan. Kytke näyttö päälle painamalla virta painiketta ohjauspaneelissa tai kaukosäätimessä. Kytke näyttö pois päältä painamalla virta painiketta ohjauspaneelissa tai kaukosäätimessä. Järjestelmä siirtyy automaattisesti valmiustilaan. Virtapainike IR-vastaanot Näytön valmiustila käyttää yhä virtaa. Katkaistaksesi virransyötön kokonaan, aseta virtakytkin POIS PÄÄLTÄ -asentoon (O) ja irrota sitten virtajohto virtalähteestä. Alkuasetukset Kun olet liittänyt näytön virtalähteeseen, voit kytkeä näytön virran päälle. Ensimmäisen kerran kun kytket virran päälle näyttöön, saat ohjeita asetusruuduilla. Noudata ruudun ohjeita tai alla olevia vaiheita käynnistääksesi näytön ja viedäksesi alkuasetukset loppuun. 1. Kytke virta näyttöön. Odota, kun BenQ -ruutu käynnistyy. Tämä voi viedä hetken. 2. Napauta Seuraava ruudulla aloittaaksesi. Noudata ruudun ohjeita tehdäkssi kieli-, päivä-, aika- ja verkkoasetukset. Voit myös ohittaa nämä viaheet ja viedä asetukset loppuun myöhemmin.

31 Perustoiminnot 27 Tulosignaalin vaihto Paina INPUT-painiketta kaukosäätimessä tai ohjauspaneelissa valitaksesi tulosignaalin. Tulolähde VGA AV YPbPr OPS HDMI 1 HDMI 2 HDMI 3 HDMI 4 HDMI 5 ANDROID Tulolähde VGA AV YPbPr OPS HDMI -1 HDMI -2 HDMI -3 HDMI -4(4K) HDMI -5(4K) ANDROID RP652 ja RP702 RP790 Ohjelmiston lataaminen BenQ voi julkaista säännöllisesti ohjelmistopäivityksiä, jotka voivat lisätä toimintoja tai sovelluksia näyttöösi liittyen. Tarkista mahdollinen laitteellesi saatavilla oleva ohjelmistopäivitys tai saadaksesi ohjelmiston lisenssitunnuksen käymällä osoitteessa Syötä sitten sarjanumero (löytyy näytön takana olevasta tarrasta), ja napauta OK siirtyäksesi ohjelmiston lataussivulle.

32 28 Perustoiminnot Internet-yhteyksien muodostaminen Näyttösi täytyy yhdistää verkkoon, jotta voit ladata päivityksiä ja surffata Internetissä. Löydät MAC-osoitteen Android OS:ssa menemällä Asetukset > Verkko > Tila. Verkkokaapeliyhteys 1. Yhdistä Ethernet-kaapelin toinen pää näytön LAN-porttin. 2. Yhdistä Ethernet-kaapelin toinen pää reitittimen LAN-porttin. 3. Paina kaukosäätimen INPUT-painiketta ja valitse ANDROID. 4. Valitse alkunäytölläsovelluskeskus ( ) > Asetukset ( ) > Verkko. 5. Verkko -valikossa valitse Kaapeliyhteys. 6. Kaapeliyhteys -valikossa aseta Avoin Ethernet Päällä iin määrittääksesi verkkoasetukset. Tee sitten seuraava: - Jos reitittimen asetus mahdollistaa IP-osoitteen hakemisen automaattisesti, valitse IP-osoitteen automaattinen nouto ja paina OK button. Näyttösi hakee IPosoitteen automaattisesti. - Muutoin tee seuraavat määrittääksesi verkon manuaalisesti: a. Valitse IPv6 ja paina OK -painiketta ottaaksesi IPv6:n käyttöö/pois käytöstä. b. Valitse IP-osoite ja anna oikea IP-osoite laitteelle. c. Valitse Aliverkon peite ja anna IP-osoitteen aliverkon peite laitteelle. d. Valitse Oletusyhdyskäytävä ja anna laitteelle oikea yhdyskäytävän osoite. e. Valitse Ensimmäinen DNS ja Toinen DNS, ja anna sitten laitteelle DNSpalvelimen osoite. f. Valitse tallenna ja paina OK -painiketta. Ilmoitus onnistuneesta asetuksesta tulee ruudulle. Langaton yhteys Tämä näyttö tukee vain BenQ WDRT8192 WiFi -tikkua. Ota yhteyttä paikalliseen myyjään saadaksesi lisätietoja langattomasta yhteydestä.

33 Perustoiminnot 29 Ohjelmiston päivitys Aina kun ohjelmistosta on saatavilla uusi versio, järjestelmä havaitsee päivityksen automaatisesti ja ilmoittaa sen lataamisesta joka kerta, kun kytket näytön päälle. Järjestelmän päivitys Etsi uusi päivityskuva! Haluatko päivittää? päivityksen pakkausversio:1.0.3, koko:193m Ei Kyllä Jos haluat päivittää ohjelmiston, valitse Kyllä ja paina OK -painiketta kaukosäätimessä. Tai voit ohittaa tämän vaiheen ja päivittää ohjelmiston myöhemmin. Ohjelmiston päivitysprosessi voi viedä jonkin aikaa. Päivityksen aikana älä sammuta laitetta tai katkaise Internet-yhteyttä. Kaikki keskeytykset ohjelmiston päivityksen aikana voivat vaurioittaa näyttöäsi pysyvästi. Palautus oletusasetuksiin. Jos sinulla on ongelmia näyttösi kanssa, voit palauttaa kaikki asetukset tehdasasetuksiin. Ennen tehdasasetusten palauttamista varmista, että varmuuskopioit tärkeät tiedot ja tiedostot. Näytön nollaukseen on kaksi eri tapaa. OSD-valikon kautta 1. Paina MENU -painiketta avataksesi OSD-valikon. 2. Paina tai -painiketta valitaksesi Asetus ja paina OK -painiketta. 3. Asetus -valikossa paina tai -painiketta valitaksesi Palautus. 4. Vahvistus tulee näkyviin näytölle, valitse Kyllä nollataksesi näytön. Android OS:n kautta 1. Paina kaukosäätimen INPUT-painiketta ja valitse ANDROID. 2. Valitse alkunäytöllä Sovelluskeskus ( ) > Asetukset ( ) > Varmuuskopiointi/Päivitys. 3. Varmuuskopiointi/Päivitys-valikossa valitse Palauta tehdasasetuksiin. 4. Vahvistus tulee näkyviin näytölle, valitse Kyllä nollataksesi näytön. Äänenvoimakkuuden tason säätö säätää Paina ohjauspaneelissa tai tai VOL- / VOL+ kaukosäätimessä säätääksesi äänenvoimakkuutta.

34 30 OSD (ruutunäyttö) valikko OSD (ruutunäyttö) valikko Yleisnäkymä OSD-valikosta Valikon nimi Valinnat/toiminnot Katso sivu Kuva Ääni Asetus Kuvatila Kontrasti Kirkkaus Värisävy Terävyys Värikylläisyys Värilämpötila Zoomaustila Kuvan kohinanvaimennus PC Kuvatila Ääniasetus Matala äänenkorkeus Korkea äänenkorkeus Tasapaino Surround Koaksaalilähtö Valikon aika Palautus Jotkut toiminnot ovat saatavilla vain kun tietty tulosignaalilähde on valittuna.

35 OSD (ruutunäyttö) valikko 31 OSD-valikon toiminnot Hallintapaneelin painikkeiden käyttö 1. Paina MENU -painiketta avataksesi OSD-valikon. Kaukosäätimen käyttö 1. Paina MENU-painiketta avataksesi OSD-valikon. 2. Paina tai -painiketta valitaksesi kohteen. 2. Paina tai -painiketta valitaksesi kohteen. 3. Paina INPUT/BACK painiketta vahvistaaksesi valinnat. 3. Paina OK painiketta vahvistaaksesi valinnat. 4. Paina tai valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina INPUT/BACK tallentaaksesi muutokset. 4. Paina ja -painiketta valitaksesi ominaisuuden ja paina tai - painiketta säätääksesi asetuksia. Paina OK painiketta vahvistaaksesi valinnat.

36 32 OSD (ruutunäyttö) valikko Kuva valikko Ruudun kuvat ja kuvakkeet tässä asiakirjassa ovat vain viitteellisiä. Varsinainen näyttö voi olla erilainen. Kuva Kuvatila Kontrasti Kirkkaus Värisävy Terävyys Värikylläisyys Värilämpötila Zoomaustila Luokkahuone Lämmin Täysi Siirrä Kytkin Valikko:Poistu OK/Lähde:Valitse Kuvatila Nimi Kuvaus Asettaa näyttötilan. Saatavilla olevat tilat ovat Standardi, Käyttäjä, Kirkas, ja Luokkahuone. Ominaisuuksia, kuten Kontrasti, Kirkkaus, Värisävy, Terävyys, ja Värikylläisyys voidaan säätää, jos tila on asetettu Käyttäjä. Kontrasti Kirkkaus Värisävy Terävyys Värikylläisyys Värilämpötila Zoomaustila Jos tila on asetettu Luokkahuone, alhainen sininen valo aktivoidaan. Säätää tummuuden ja valoisuuden välistä eroa. Säätää kirkkaiden ja tummien varjojen tasapainoa. Asettaa asteen kuinka ymmärrämme värit. Säätää kuvan kohteiden reuna-alueiden terävyyttä ja näkyvyyttä. Asettaa värien puhtausasteen. Säätää värilämpötilaa. Saatavilla olevat tilat ovat Standardi, Lämmin, ja Kylmä. Asettaa näytetyn kuvan kuvasuhteen. Tuettu kuvasuhde vaihtelee tulolähteestä riippuen: HDMI: PC-tila, Täysi, 4:3, Elokuva, ja Tekstitys. VGA: Täysi ja 4:3.

37 OSD (ruutunäyttö) valikko 33 Kuvan kohinanvaimennus PC Kuvatila Vähentää eri mediasoittimien aiheuttamaa sähköistä kuvien kohinaa. Saatavilla olevat tilat ovat Keskitaso, Korkea, Pois, ja Matala. Säätää PC:n näyttöasetuksia. Asettaa PC:n kuvatilan Auto Tune synkronoimaan näytön automaattisesti, tai hienoosäätää manuaalisesti Kello, Jakso, Vaaka-asento, ja Pystyasento.

38 34 OSD (ruutunäyttö) valikko Ääni valikko Ruudun kuvat ja kuvakkeet tässä asiakirjassa ovat vain viitteellisiä. Varsinainen näyttö voi olla erilainen. Ääni Ääniasetus Matala äänenkorkeus Korkea äänenkorkeus Tasapaino Surround Koaksaalilähtö Standardi Pois PCM Siirrä Kytkin Valikko:Poistu OK/Lähde:Valitse Nimi Ääniasetus Matala äänenkorkeus Korkea äänenkorkeus Tasapaino Surround Koaksaalilähtö Kuvaus Valitsee esiasetetun äänitilan. Saatavilla olevat tilat ovat Standardi, Musiikki, Elokuva, ja Käyttäjä. Ominaisuuksia, kuten Matala äänenkorkeus Korkea äänenkorkeus voidaan säätää, jos tila on asetettu Käyttäjä. Säätää basson tasoa. Säätää diskantin tasoa. Säätää äänen tasapainoa vasemman ja oikean kaiutimen välillä. Ottaa käyttöön/pois käytöstä surroun-ääniominaisuuden. Asettaa digitaalisen lähdön typin ulkoiseksi äänijärjestelmäksi. Saatavilla olevia vaihtoehtoja ovat PCM tai RAW.

39 OSD (ruutunäyttö) valikko 35 Asetus valikko Ruudun kuvat ja kuvakkeet tässä asiakirjassa ovat vain viitteellisiä. Varsinainen näyttö voi olla erilainen. Asetus Valikon aika 15 sekuntia Palautus Siirrä Kytkin Valikko:Poistu OK/Lähde:Valitse Nimi Valikon aika Palautus Kuvaus Säätää OSD-valikon näyttöaikaa. Saatavilla olevat valinnat ovat 5 sekuntia, 10 sekuntia, 15 sekuntia, 20 sekuntia, 30 sekuntia, tai Aina. Palauttaa kaikki parametrit tehdasasetuksiin.

40 36 Android OS:n käyttö Android OS:n käyttö Vaihda Android OS:iin seuraavasti: 1. Paina kaukosäätimen INPUT-painiketta ja valitse ANDROID. Aloitusnäyttö tulee näkyviin 2. Valitse haluamasi sovellus. Kosketuskynää käyttäen: Napauta haluamaasi sovelluksen kuvaketta sovelluksen avaamiseksi. Kaukosäätimen käyttö: Paina tai -painiketta valitaksesi haluamasi sovelluksen ja paina OK -painiketta avataksesi sovelluksen. Valitse Sovelluskeskus ( ) käyttääksesi kaikkia sovelluksia. Palaa aloitusruutuun napauttamalla kuvaketta ruudulla tai paina kotipainiketta ( ) kaukosäätimessä. Koska järjestelmä ei tue kolmansien osapuolien sovelluksia, käyttäjä ei voi avata sovellusta, vaikka asennus on tehty onnistuneesti.

41 Android OS:n käyttö 37 Tietoja Sovelluskeskuksesta Käytä Andoid OS:aa kaukosäätimen painikkeilla. Sovelluksen nimi/kuvake Kuvaus Selain ( ) Verkkosivujen käyttö. Katso Selain sivulla 39 lisätietoja. ES File Explorer ( ) Hallitse sisäiseen muistiin ja yhdistettyihin tallennuslaitteisiin tallennettuja tiedostoja. Katso ES File Explorer sivulla 40 lisätietoja. EZWrite 2.0 ( ) Piirtää ruudulle tai tekee muistiinpanoja tiedostoon. Katso EZWrite 2.0 sivulla 38 lisätietoja. Multimedia ( ) Selaa sisäiseen muistin tai tallennuslaitteelle tallennettuja multimedia-tiedostoja. Katso Multimedia sivulla 42 lisätietoja. Asetukset ( ) Määrittää verkko- ja laiteasetukset. Katso Asetukset sivulla 44 lisätietoja. Lukee ja muokkaa tiedostoja Office-formaateissa, mukaan WPS Office ( ) lukien *.doc, *.txt, *.xls, ja *.ppt. Katso WPS Office sivulla 41 lisätietoja. Galleria ( ) Näyttää sisäiseen muistiin tai tallennuslaitteelle tallennettuja kuvia. Musiikki ( ) Toistaa sisäiseen muistiin tallennettuja tai tallennuslaitteisiin tallennettuja äänitiedostoja. Koti ( ) Napauta palataksesi aloitusruutuun.

42 38 Android OS:n käyttö EZWrite 2.0 Napauta käynnistääksesi EZWrite 2.0. Tällä sovelluksella voit käyttää muistiinpanotyökaluja piirtääksesi ruudulle tai muokataksesi asiakirjaa. Napauta vasemman paneelin kuvaketta aktivoidaksesi toiminnon. Napauta ja pidä kuvaketta pohjassa saadaksesi lisää vaihtoehtoja. Toiminto Kuvaus Toimintatila ( ) Napauta vaihtaaksesi Sovelluskeskus ja avataksesi toisen sovelluksen (Esim. WPS Office). Avaa sitten tiedosto ja käytä haluttua muistiinpanotyökalua muokataksesi asiakirjaa. Napauta vetääksesi vapaita muotoja tai kaarevan viivan. Kynä ( ) Napauta ja pidä kuvaketta pohjassa 3 sekunnin ajan asettaaksesi kynän värin ja paksuuden. Napauta korostaaksesi valittua tekstiä tai vetääksesi Korostin ( ) läpinäkyvän viivan ruudulle. Napauta ja pidä pohjassa kuvaketta 3 sekunnin akan asettaaksesi korostuksen värin ja paksuuden. Napauta pyyhkiäksesi osia kuvasta. Pyyhekumi ( ) Napauta ja pidä pohjassa kuvaketta 3 sekunnin ajan asettaaksesi pyyhekumin paksuuden ja valitaksesi All ruudun tyhjentämiseksi. Tausta ( ) Napauta muuttaaksesi taustan väriä. Napauta talentaaksesi tiedoston. Tämä valinta on Tallenna ( ) saatavailla vain kun aloitat tiedoston muokkaamisen. Varmisa, että liität USB-aseman ennen työtiedoston tallennusta. Poistu ( ) Napauta poistuaksesi sovelluksesta.

43 Android OS:n käyttö 39 Selain Napauta käynnistääksesi Selain. Tällä sovelluksella voi tarkastella verkkosivuja. Ennen sovelluksen avaamista varmista, että näyttösi on oikein yhdistetty Internetiin. Napauta yläpaneelin kuvakettu aktivoidaksesi sen toiminnon. Liu'uta ruudulla vieritääksesi katseltavaa sivua. Toiminto Kuvaus Osoitepalkki Syötä verkkosivun osoite katsoaksesi sivua. Asetukset ( ) Napauta määrittääksesi selaimen asetukset. Takaisin ( ) Napauta palataksesi edelliselle sivulle. Seuraava ( ) Napauta siirtyäksesi seuraavalle sivulle. Päivitä ( ) Napauta päivittääksesi nykyisen verkkosivun. Suosikki ( ) Napauta tallentaaksesi nykyisen verkkosivun kirjanmerkkeihin. Haku ( ) Napauta hakeaksesi Internetistä. Kirjanmerkit ( ) Napauta valitaksesi kirjanmerkkejä, historian tai tallennettuja suosikkisivujasi. Sulje ( ) Napauta sulkeaksesi nykyisen verkkosivun.

44 40 Android OS:n käyttö ES File Explorer Napauta käynnistääksesi ES File Explorer. Tällä sovelluksella voit hallita tiedostoja ja sovelluksia. Napauta kateogiraan vasemmassa paneelissa ja valitse haluttu kansio selattavaksi. Napauta kansiossa olevaa tiedostoa, voit sitten katsella tai muokata tiedostoa saatavilla olevien vaihtoehtojen mukaisesti. Toiminto Kuvaus Teema ( ) Napauta vaihtaaksesi eri teeman. Asetukset ( ) Napauta siirtyäksesi lisävalintoihin. Uusi ( ) Napauta luodaksesi uuden kansion. Etsi ( ) Napauta etsiäksesi tidostoa sisäisestä muistista tai ulkoiselta laitteelta. Päivitä ( ) Napauta ladataksesi nykyisen sivun uudelleen. Näytä ( ) Napauta vaihdellaksesi luettelo- ja kuvakenäkymän välillä. Ikkunat ( ) Napauta vaihtaaksesi avoimien ikkunoiden välillä. Poistu ( ) Napauta sulkeaksesi sovelluksen.

45 WPS Office Android OS:n käyttö 41 Napauta käynnistääksesi WPS Office. Tällä sovelluksella voit avata lähes minkä tahansaa tiedostomuodon, myös PDF- ja Microsoft Word-, PowerPoint- ja Excelasiakirjoja. Napauta yläpaneelin kuvaketta päästäksesi sen toimintoihin. Toiminto Avaa Jaa Hallitse Kuvaus Napauta selataksesi ja avataksesi tiedoston. Napauta jakaaksesi tiedostoja sähköpostilla tai muilla jakosovelluksilla. Napauta muokataksesi tai hallitaksesi asiakirjaa. Tuetut Office-versiot ja tiedostoformaatit Tuetut Office-versiot: 97 / 2000 / XP / 2003 / 2007 / 2010 Tuetut Office-ohjelmiston formaatit: Office-ohjelmisto Word Excel PowerPoint Tuetut tiedostomuodot doc / docx / rtf / txt xls / xlsx / csv ppt / pps / pot / pptx / ppsx / potx

46 42 Android OS:n käyttö Multimedia Napauta käynnistääksesi Multimedia. Tällä sovelluksella voit selata valokuvia, kappaleita tai videoita,joitaon tallennettu sisäiseen muistiin tai liitettyyn tallennuslaitteeseen. Napauta kaikki nähdäksesi kaikki tiedostot. Napauta kuva nähdäksesi valokuvat. Napauta haluttua kuvaa katsoaksesi sitä koko näytöllä. Napauta kappale nähdäksesi äänitiedostot. Napauta haluattua äänitiedostoa toistaaksesi kappaleen/äänitiedoston. Napauta video nähdäksesi videoita. Napauta haluttua videotiedostoa toistaaksesi videoklipin. Tuetut multimedian tiedostoformaatit Video Formaatti Koodin purku Ääni Resoluutio Kuvanopeus Mbit/s AVI XviD / MPEG2 / MPEG4 1920x MJPEG 1280x MKV MPEG4 / RV9 1920x MPG MPEG1 / MPEG2 1920x VOB MPEG2 1920x MP2 / MP4 MPEG4 MP3 / 1920x MOV MPEG4 AAC / 1920x MJPEG M4A / 1280x PCM 3GP MPEG4 1920x FLV FLV 1920x TS AVS / MPEG2 1920x TRP MPEG2 1920x DAT MPEG1 1920x RM RV8 / RV9 / RV10 COOK 1920x

47 Android OS:n käyttö 43 Valokuva Ääni Formaatti Koodin purku Resoluutio Vaadittu DRAM-koko JPG / JPEG Base-line 15360x8640 3,96 Progressiivinen 1024x768 6 PNG Lomittamaton 9600x6400 3,66 Lomitus 1200x800 3,66 BMP bmp 9600x6400 3,66 Formaatti Koodin purku Huomautus MP3 MP3 Tarvitsee lisensiin AC3-formaatin käyttöön AAC / M4A AAC

48 44 Android OS:n käyttö Asetukset Napauta käynnistääksesi Asetukset. Tällä sovelluksella voit katsella ja määrittää laittesi asetukset. Järjestelmäasetukset Sovelluksenhallintaohjelma Verkko Language & input Päivä & aika Varmuuskopiointi/Päivitys Tietoja Napauta haluttua valikkovalintaa siirtyäksesi sen alavalikkoon. Valikkovalinta Sovelluksenhallintaohjelma Verkko Language & input Päivä & aika Varmuuskopiointi/Päivitys Tietoja Kuvaus Valitsee tämän vaihtoehdon näyttääksen koko muistin ja saatavilla olevan muistitilan (sisäinen muisti tai USB-asema). Valitsee tämän vaihtoehdon näyttääkseen verkon tilan tai määrittääkseen verkkoyhteyden Valitsee tämän vaihtoehdon muuttaakseen järjestelmän kieltä tai määrittääkseen syöttötapojen asetukset. Valitsee tämän vaihtoehdon päiväyksen ja ajan asettamiseksi. Valitsee tämän vaihtoehdon päivittääkseen ohjelmiston, näyttääkseen järjestelmän perustiedot (eli ohjelmiston version, järjestelmän ajan, IPosoitteen, MAC-osoitteen ja muistin tlan( ja palauttaakseen kaikki parametrit tehdasasetuksiin. Valitsee tämän vaihtoehdon näyttääkseen mallin nimen ja muita laitteiston/ohjelmiston tietoja.

49 Tuotetiedot 45 Tuotetiedot Tekniset tiedot LCD-paneeli Kosketus Paneeli lasi Input (Tulo) Kohta Tekniset tiedot RP652 RP702 RP790 Taustavalo LED LED Kulma-LED Paneelin koko 65" 70" 79" Pikselin korkeus (mm) Natiiviresoluutio (pikseliä) Kirkkaus (cd/m 2 ) (tyypillinen) 0,744 mm x 0,744 mm FHD 1920 x 1080 (pikseliä) 0,802 mm x 0,802 mm FHD 1920 x 1080 (pikseliä) 0,453 mm x 0,453 mm 3840 x 2160 (pikseliä) Kontrasti (tyypillinen) 4000:1 4000:1 1400:1 Vasteaika (ms) (tyypillinen) 6,5 6 5 Paneelibitti 8 bit (16,7M) 10 bit (1,06B) 10 bit (1,06B) Tekniikka IR-kosketus Resoluutio x x x Kapasiteetti 10 pistettä Tarkkuus ±2 mm yli 90% kosketuksesta ovat Kosketuslähtö USB 2.0 (x 2) Käyttöjärjestelmä Temperoitu lasi Paksuus Tietokone Video Ääni USB Hallinta TV-viritin Window XP, Window Vista, Win 7, Win 8, Mac OS x 10.6~10.10, Linux, Chrome OS Komposiittivideo (RCA-liittimet), YPbPr (RCA-liittimet), HDMI 1.3 x 5 (MHL x 1) 4 mm AG80 VGA (D-Sub 15-pinninen) Komposiittivideo (RCA-liittimet), YPbPr (RCA-liittimet), HDMI 1.3 x 5 (MHL x 1) Komposiittivideo (RCA-liittimet), YPbPr (RCA-liittimet), HDMI 1.3 x 3, HDMI 1.4 x 2 (MHL x 1) V/O (RCA-liittimet), Linjatulo (3,5 mm:n liitin) Mikrofonitulo (3,5 mm:n liitin) Tyyppi A RS-232C (D-Sub 9-pinninen) X

50 46 Tuotetiedot Lähtö Ääni Virran Ympäristö Mekaaninen Tietokone Video Ääni Hallinta X AV / HDMI Linjalähtäö (3.5 mm liitin), L/R (RCA-liittimet) RS-232C (D-Sub 9-pinninen) Ääni W (A) 10 W x 2 Sisäinen kaiutin O syöttö V AC, 50/60 Hz Kulutus max. 220 W 220 W 250 W Kulutus valmiustila 0,5 W Käyttölämpötila 0-40 o C Käyttökosteus 20% ~ 80% RH Kondensoimaton Säilytyslämpötila o C Varastointikosteus 10% ~ 90% RH Kondensoimaton Näytön suunta Vaaka Paino (ilman pakkausta/ pakkauksen kanssa) Mitat (L x K x S) (mm) Reunuksen mitta - Y/A/V/O (mm) 65 kg/77 kg 77 kg/90 kg 91 kg/112 kg 1505 x 901 x x 968 x 95 35/56/35/ x 1093 x 95

51 Tuotetiedot 47 Ominaisuus DVI-ketjutus X X X RS232 ohjauksen ketjutus O O O Kuvan asetus O O O Kuvatila O O O Terävyyden parannus O O O Kuvan kiinnipalamisen todiste X X X Himmennyksen hallinta X X X Tyhjä O O O Pysäytä O O O 10-bittinen värikäsittely X O O Sisäänrakennettu videoseinän tuki X X X Aikataulutus X X X Lähteen/ äänenvoimakkuuden O O O hallinta HDMI-HDCP O O O Lomituksen poisto/ Kampasuodatin X X X Ympäröivän valon anturi X X X Tekniset tiedot ja toiminnot voivat vaihtua ilman erillistä ilmoitusta. Varmistaaksesi, että kosketustoiminto toimi oikein Mac OS X 10.10:ssä, suosittelemme suorittamaan ensin ruudun kalibroinnin. Ota yhteyttä BenQ:n myyjän saadaksesi vaaditun kalibrointipalvelun.

52 48 Tuotetiedot Mitat RP652 Yksikkö: mm

53 Tuotetiedot 49 RP702 Yksikkö: mm

54 50 Tuotetiedot RP790 Yksikkö: mm

55 Tuotetiedot 51 Tuettu tulosignaalin resoluutio RP652 ja RP702 Resoluutio 640 x 60Hz 720 x 70Hz 800 x 60Hz 1024 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1360 x 60Hz 1600 x 60Hz 1920 x 60Hz NTSC-M NTSC-J PAL-BDGHI 576i (50Hz) 480i (60Hz) 480p (60Hz) 576p (50Hz) 720p (60Hz) 1080i (50Hz) 1080i (60Hz) 1080p (24Hz) 1080p (25Hz) 1080p (30Hz) 1080p (50Hz) 1080p (60Hz) Tulolähde AV YPbPr VGA HDMI : tuettu Tyhjä: ei tuettu

56 52 Tuotetiedot RP790 Resoluutio 640 x 60Hz 720 x 70Hz 800 x 60Hz 1024 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1360 x 60Hz 1600 x 60Hz 1920 x 60Hz NTSC-M NTSC-J PAL-BDGHI 576i (50Hz) 480i (60Hz) 480p (60Hz) 576p (50Hz) 720p (60Hz) 1080i (50Hz) 1080i (60Hz) 1080p (24Hz) 1080p (25Hz) 1080p (30Hz) 1080p (50Hz) 1080p (60Hz) 4K (30Hz) Tulolähde AV YPbPr VGA HDMI : tuettu Tyhjä: ei tuettu 3840 x 30Hz on käytettävissä HDMI 4:n ja HDMI 5:n kautta

57 Vianetsintä 53 Vianetsintä Ei kuvaa Ei ääntä Ongelma Tietokoneelle tuleva kuva näyttää oudolle Hallintapaneelin painikkeet eivät toimi Ratkaisu Tarkista seuraavat asiat: Onko näyttö päällä? Tarkasta näytön virtavalo. Onko signaalin lähdelaite päällä? Kytke se päälle ja yritä uudelleen. Ovatko kaapelit irronneet? Varmista, että kaikki kaapelit ovat kiinni kunnolla. Oletko valinnut tietokoneelle resoluution, jota ei tueta? Katso Tuettu tulosignaalin resoluutio sivulla 51 valitaksesi tuetun resoluution ja yritä uudelleen. Oletko valinnut DVD ja Blu-ray levysoittimille resoluution, jota ei tueta? Katso Tuettu tulosignaalin resoluutio sivulla 51 valitaksesi tuetun resoluution ja yritä uudelleen. Tarkista seuraavat asiat: Oletko laittanut näytön tai tulolähdelaitteen mykistyksen päälle? Sammuta mykistystoiminto tai lisää äänenvoimakkuuden tasoa ja yritä uudelleen. Ovatko kaapelit irronneet? Varmista, että kaikki kaapelit ovat kiinni kunnolla. Oletko valinnut tietokoneelle resoluution, jota ei tueta? Katso Tuettu tulosignaalin resoluutio sivulla 51 valitaksesi tuetun resoluution ja yritä uudelleen. Käytä Auto Tune -toimintoa (Katso Kuva valikko sivulla 32) jotta näyttö voi automaattisesti optimoida tietokonekuvan näytön. Jos Auto Tune tuloksen toiminto ei ole tyydyttävä, käytä Kello, Jakso, Vaaka-asento ja Pystyasento toimintoja säätääksesi kuvaa manuaalisesti. Oletko lukinnut hallintapaneelin painikkeet? Poista näppäinten lukitus ja yritä uudelleen.
