Interaktiivinen litteä paneeli Käyttöopas T420 TL550 T650

Transkriptio

1 Interaktiivinen litteä paneeli Käyttöopas T420 TL550 T650

2 Vastuuvapauslauseke BenQ Corporation ei anna mitään esityksiä tai takuita, joko suoria tai epäsuoria, tämän asiakirjan sisällöstä. BenQ Corporation pidättää oikeudet tarkistaa tätä julkaisua ja tehdä ajoittain muutoksia sen sisältöön ilman velvoitetta ilmoittaa tällaisista tarkistuksista tai muutoksista kenellekään. Tekijänoikeus Tekijänoikeudet 2011 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään osaa tästä julkaisusta ei saa monistaa, siirtää, transkriboida, tallentaa hakujärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään keinolla, elektronisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muuten ilman BenQ Corporationilta edeltäkäsin saatua kirjallista lupaa.

3 Sisällysluettelo 3 Vastuuvapauslauseke... 2 Tekijänoikeus... 2 Turvallisuusvaroitukset ja huomautukset... 5 Tärkeitä turvallisuusohjeita... 6 Huomattavaa tämän näytön LCD-paneelista... 6 Kaukosäätimen turvallisuushuomautus... 7 Paristojen turvailmoitus... 7 Pakkauksen sisältö... 8 Valinnaiset lisälaitteet... 8 Näytön osat ja niiden toiminnot... 9 Etupaneeli... 9 Takapaneeli Tulo/lähtökontaktit Kaukosäädin Kaukosäätimen käyttö Näytön asetukset Näytön asentaminen Audio/videosignaalien liittäminen Kosketusmoduulin liittäminen Virran kytkeminen Kosketusruudun käyttö Kosketusruudun kalibrointi Tärkeitä ohjeita kosketusnäytön käyttämisen Perustoiminnot Näytön kytkeminen päälle ja pois Hallinnan lukitus/lukituksen poisto Tulosignaalin vaihto Äänenvoimakkuuden tason säätö säätää OSD (ruutunäyttö) Yleisnäkymä OSD-valikosta OSD-valikon toiminnot Kuva valikko... 34

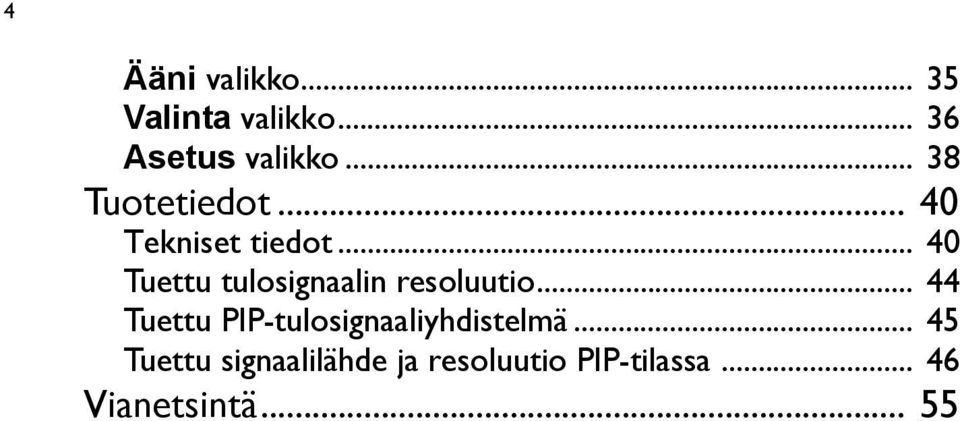

4 4 Ääni valikko Valinta valikko Asetus valikko Tuotetiedot Tekniset tiedot Tuettu tulosignaalin resoluutio Tuettu PIP-tulosignaaliyhdistelmä Tuettu signaalilähde ja resoluutio PIP-tilassa Vianetsintä... 55

5 Turvallisuusvaroitukset ja huomautukset Turvallisuusvaroitukset ja huomautukset 5 Tasapäisen kolmion sisällä olevan nuolipäisen salaman tarkoituksena on varoittaa käyttäjää tuotteen sisällä olevasta eristämättömästä "vaarallisesta jännitteestä", joka voi olla suuruudeltaan riittävä aiheuttamaan sähköiskuvaaran ihmisille. Tasasivuisessa kolmiossa olevan huutomerkin tarkoituksena on kiinnittää käyttäjän huomio laitteen mukana toimitettuihin käyttö- ja kunnossapitoohjeisiin. TÄMÄ LAITTEISTO TÄYTYY MAADOITTAA Varmistaaksesi laitteen turvallisen toiminnan, kolmipinninen pistoke tulee asettaa vain kolmipinniseen standardipistorasiaan, joka on tehokkaasti maadoitettu normaalin kotitalousjohdotusten kautta. Laitteiston kanssa käytetyissä jatkojohdoissa täytyy olla kolme ydintä, ja ne tulee johdottaa oikein niin, että niillä on yhteys maahan. Väärin vedetyt jatkojohdot ovat suuri syy onnettomuuksien sattumiseen. Vaikka laitteisto toimisikin tyydyttävästi, se ei tarkoita, että virtalähde on maadoitettu tai että asennus on täydellisen turvallinen. Oman turvallisuutesi vuoksi, jos epäilet virtalähteen toimivaa maadoitusta, ota yhteyttä asiantuntevaan sähköasentajaan. Virtajohdon verkkovirran pistoke täytyy olla heti käytettävissä. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyisessä paikassa. Irrottaaksesi tämän laitteen kokonaan verkkovirrasta, irrota virtapistoke seinän pistorasiasta. Älä aseta näyttöä epätasaiselle, kaltevalle tai epävakaalle tasolle (kuten kärryt), missä se voi pudota ja aiheuttaa vahinkoa itse laitteelle tai lähellä oleville henkilöille. Älä aseta näyttöä lähelle vettä, kuten uima-allasta tai kylpyammetta tai kohtaan, jossa veden on mahdollista roiskua tai suihkuta näyttöpaneelille. Älä aseta tätä näyttöä ahtaaseen paikkaan, jossa ei ole kunnollista ilmanvaihtoa ja ilmankiertoa, kuten esimerkiksi suljettuun kaappiin. Huolehdi, että näytön ympärillä on riittävästi tyhjää tilaa laitteen sisäisen lämmön haihtumista varten. Älä tuki näytön aukkoja ja ilmareikiä. Ylikuumeneminen voi aiheuttaa vaaratilanteen ja sähköiskun. Tämän näytön asennuksen saa suorittaa vain pätevä sähköasentaja. Tämän näytön väärä asennus voi vahingoittaa henkilöitä tai näyttöä itseään. Tarkasta asennus säännöllisesti ja huolla näyttöä säännöllisesti varmistaaksesi, että se toimii mahdollisimman hyvin. Käytä vain valmistajan hyväksymiä tai suosittelemia lisälaitteita asennettuna tähän näyttöön. Väärien tai sopimattomien lisälaitteiden käyttö voi aiheuttaa näytön putoamisen tai johtaa vakaviin henkilövahinkoihin. Varmista, että pinta ja kiinnityskohdat ovat riittävän vahvoja kannattamaan näytön painon. Älä poista laitteen kansia vähentääksesi sähköiskun vaaraa. Laitteen sisällä ei ole käyttäjän huollettavia osia. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi.

6 6 Tärkeitä turvallisuusohjeita Tärkeitä turvallisuusohjeita 1. Lue nämä ohjeet. 2. Säilytä nämä ohjeet. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia ohjeita. 5. Älä käytä tätä laitetta veden läheisyydessä. 6. Puhdista vain kuivalla kankaalla. 7. Älä tuki ilmanvaihtoaukkoja. Asenna valmistajan ohjeiden mukaisesti. 8. Tuote tulisi sijoittaa kauas lämmönlähteistä, kuten lämpöpattereista, lämmönsäätöritilöistä, uuneista tai muista tuotteista (mukaan lukien vahvistimet), jotka tuottavat lämpöä. 9. Käytä turvallisuussyistä polarisoitua tai maadoitettua pistoketta. Polarisoidussa pistokkeessa toinen piikki on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas on maadoituspiikki. Leveämpi tai kolmas piikki on turvallisuussyystä pistokkeessa. Jos pistoke ei sovi pistorasiaan, pyydä sähköasentajalta uusi pistorasia vanhanmallisen tilalle. 10. Vedä virtajohdot niin, etteivät ne ole kulkuväylillä, voi joutua puristuksiin pistokkeiden kohdalta esineiden alle tai niitä vasten. 11. Käytä vain valmistajan hyväksymiä lisälaitteita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä vaunuja, jalustoja, kannattimia ja pöytiä. Vaunua käyttäessäsi ole varovainen, ettei vaunu/sähkölaiteyhdistelmä kaadu liikuteltaessa ja aiheuta vahinkoa. 13. Ukkosen aikana tai jos poistut kotoa pidemmäksi ajaksi laite kannattaa irrottaa verkkojännitteestä. 14. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Huoltoa tarvitaan, kun laite on vahingoittunut tai jos esimerkiksi virtajohto tai pistoke on vahingoittunut, tai jos nestettä on roiskunut laitteen päälle, tai jos laitteen sisään on pudonnut esineitä tai jos laite on altistunut sateelle tai kosteudelle tai jos laite ei toimi normaalisti, tai jos se on pudonnut. Huomattavaa tämän näytön LCD-paneelista Kaikilla nestekidenäytöillä (LCD) on hyvin ohut lasinen suojakerros, johon jää helposti jälkiä tai naarmuja, ja joka murtuu, jos siihen kohdistuu isku tai painetta. Myös nestekidesubstraatti vahingoittuu helposti siihen kohdistuvasta liiallisesta voimasta tai äärimmäisistä lämpötiloista. Käsittele laitetta varoen. LCD-paneelin vasteaika ja kirkkaus vaihtelee riippuen ympäröivästä lämpötilasta. Vältä asettamasta näyttöä suoraan auringonvaloon tai paikkaan, jossa auringon valo tai spotti loistaa LCD-paneeliin, koska kuumuus voi vahingoittaa paneelia ja näytön ulkoista koteloa, ja kirkas valo tekee näytön katselusta vaikeaa. LCD-paneeli koostuu yksittäisistä pikseleistä, jotka näyttävät kuvia ja se on valmistettu teknisten tietojen mukaisesti. 99,9% pikseleistä toimii normaalisti, mutta 0,01% pikseleistä voi palaa jatkuvasti (punaisena, sinisenä tai vihreänä) tai ei pala ollenkaan. Tämä on LCD-tekniikassa oleva rajoitus eikä vika.

7 Tärkeitä turvallisuusohjeita 7 Nestekidenäytöt (LCD), kuten plasma- (PDP) ja perinteinen CRT- (katodisädeputki) - näytöt, ovat myös herkkiä näytön palamiselle tai haamukuvalle, joita voi havaita näytössä näkyvinä pysyvinä viivoina ja varjoina, joita ei voi poistaa. Vältä näyttämästä still-kuvia (kuten kuvaruutuvalikkoja, TV-aseman logoja, pysyvää/ei-aktiivista tekstiä tai kuvakkeita) kahta tuntia pitempään. Muuta silloin tällöin kuvasuhdetta. Käytä koko kuvaruutu kuvalla ja poista mustat palkit aina, kun se on mahdollista. Vältä näyttämästä kuvia 4:3-kuvasuhteella pitkiä aikoja, muuten kuvaruutuun voi jäädä näkyviä palaneita jälkiä kahden pystysuuntaisen viivan muodossa. Huomaa: Joissakin olosuhteissa päällyslasin sisään voi kondensoitua kosteutta, mutta on luonnollinen ilmiö, eikä se vaikuta näytön toimintoon. Kondensoitunut kosteus katoaa yleensä 2 tunnin normaalin käytön jälkeen. Kaukosäätimen turvallisuushuomautus Älä laita kaukosäädintä suoraan lämpimään, kosteuteen ja vältä avotulta. Älä pudota kaukosäädintä. Älä altista kaukosäädintä vedelle tai kosteudelle. Ohjeiden laiminlyönnin seurauksena voi olla toimintahäiriö. Varmista, että kaukosäätimen ja tuotteen etätunnistimen välillä ei ole esineitä. Jos et käytä kaukosäädintä pidempään aikaan, poista paristot. Paristojen turvailmoitus Vääräntyyppisten paristojen käyttö voi aiheuttaa kemikaalivuotoja tai räjähdyksen. Huomaa seuraava: Varmista aina, että paristot asetetaan positiivinen ja negatiivinen napa oikeaan suuntaan, kuten paristojen kotelossa näytetään. Erityyppisillä paristoilla on erilaiset ominaisuudet. Älä laita eri tyyppisiä paristoja sekaisin. Älä laita vanhoja ja uusia paristoja sekaisin. Vanhojen ja uusien paristojen sekoittaminen lyhentää pariston käyttöikää tai aiheuttaa kemikaalivuotoja vanhoista paristoista. Kun paristot lakkaavat toimimasta, vaihda ne välittömästi. Paristoista vuotavat kemikaalit voivat aiheuttaa ihon ärsyyntymistä. Jos kemikaaleja vuotaa paristoista, pyyhi se välittömästi kuivalla kankaalla ja vaihda paristot niin pian kuin mahdollista. Vaihtelevien varastointiolosuhteiden vuoksi tuotteen mukana tulleiden paristojen käyttöikä voi olla lyhentynyt. Vaihda ne kolmen kuukauden jälkeen, tai niin pian kuin mahdollista ensimmäisen käyttökerran jälkeen. Paristojen hävitykselle tai kierrätykselle voi olla olla paikallisia rajoitteita. Ota yhteys paikallisten määräysten tai jätteiden hävityksen tarjoajaan.

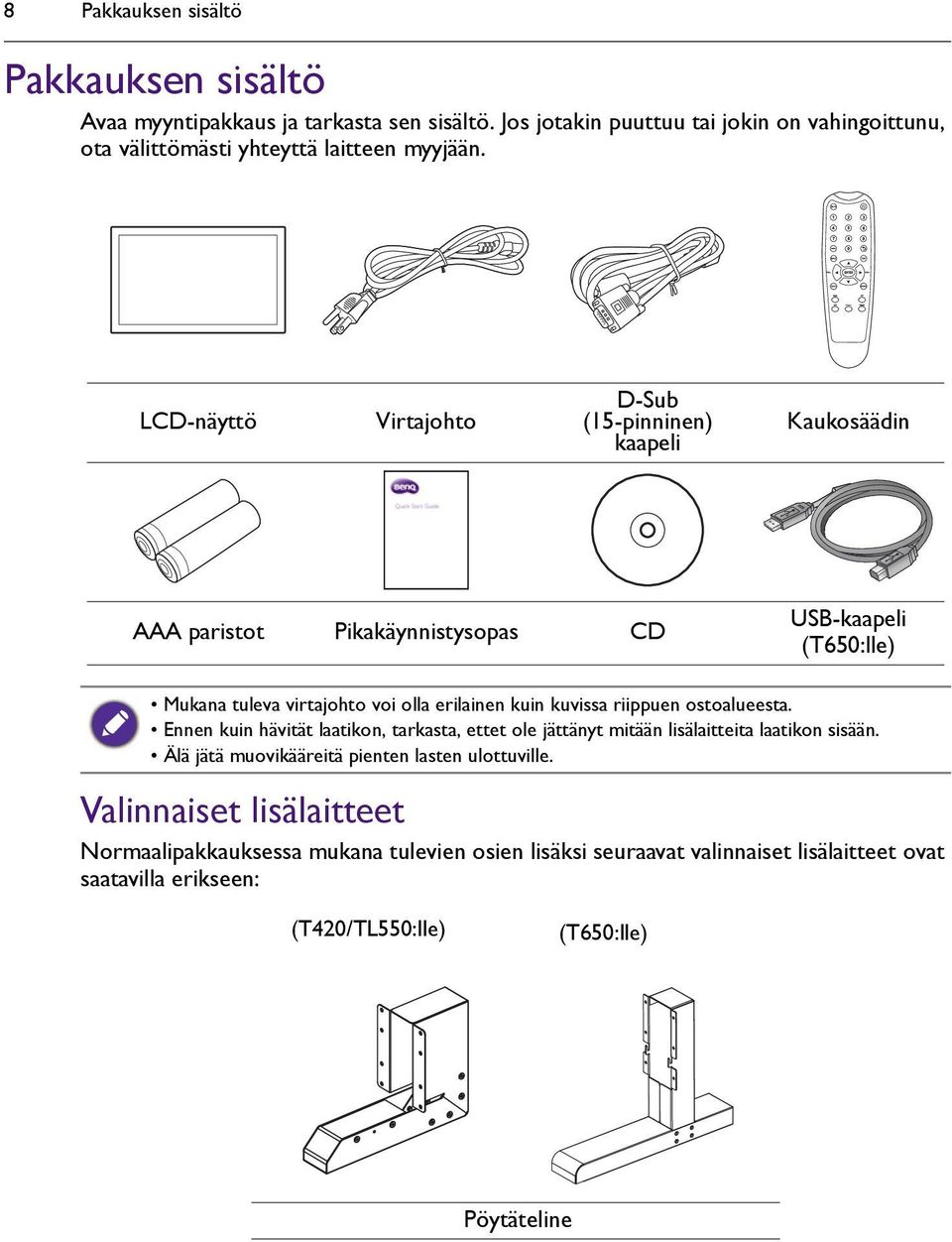

8 YPbPr 8 Pakkauksen sisältö Pakkauksen sisältö Avaa myyntipakkaus ja tarkasta sen sisältö. Jos jotakin puuttuu tai jokin on vahingoittunu, ota välittömästi yhteyttä laitteen myyjään. LCD-näyttö Virtajohto D-Sub (15-pinninen) kaapeli Kaukosäädin AAA paristot Pikakäynnistysopas CD USB-kaapeli (T650:lle) Mukana tuleva virtajohto voi olla erilainen kuin kuvissa riippuen ostoalueesta. Ennen kuin hävität laatikon, tarkasta, ettet ole jättänyt mitään lisälaitteita laatikon sisään. Älä jätä muovikääreitä pienten lasten ulottuville. Valinnaiset lisälaitteet Normaalipakkauksessa mukana tulevien osien lisäksi seuraavat valinnaiset lisälaitteet ovat saatavilla erikseen: (T420/TL550:lle) (T650:lle) Pöytäteline

9 Näytön osat ja niiden toiminnot 9 Näytön osat ja niiden toiminnot Etupaneeli 1 T420 1 TL550 / T650 Nro Nimi Kuvaus 1 Kaukosäätimen anturi / Ympäröivän vaon anturi / Virran merkkivalo Vastaanottaa komentosignaalit kaukosäätimeltä. Havaitsee ympäröivät valaistusolosuhteet näytön ympärillä ja säätää ruudun kirkkautta automaattisesti kun ympäröivän valon anturitoiminto aktivoidaan. Osoittaa näytön käyttötilan: - Syttyy vihreäksi, kun virta laitetaan päälle. - Syttyy punaiseksi, kun näyttö sammutetaan. - Syttyy punaiseksi kun näyttö on eko-valmiustilassa. - Vilkkuu punaisena, kun näyttö on valmiustilassa. - Pois päältä kun päävirta on sammutettu.

10 10 Näytön osat ja niiden toiminnot Takapaneeli T420 TL550 T Nro Nimi Kuvaus ENTER/VIDEO SOURCE MENU / / / Virtapainike Virran merkkivalo Valitsee videolähteen. Vahvistaa valintasi tai siirtyy alavalikkoon näyttövalikossa (OSD). Avaa OSD-valikon. Palaa edelliseen valikkoon tai poistuu OSD-valikosta. Vierittää OSD-valikon asetusten ja valintojen läpi. Laittaa näytön päälle tai siirtää sen standby-tilaan. Osoittaa näytön virran tilan: - Syttyy vihreäksi, kun virta laitetaan päälle. - Syttyy punaiseksi, kun näyttö sammutetaan. - Syttyy punaiseksi kun näyttö on eko-valmiustilassa. - Vilkkuu punaisena, kun näyttö on valmiustilassa. - Pois päältä kun päävirta on sammutettu.

11 Näytön osat ja niiden toiminnot 11 Tulo/lähtökontaktit T420 TL550 T650 T TL550 / T Nro Nimi Kuvaus AUDIO IN (AUDIO1) AUDIO OUT (R/L) SPEAKERS (R/L) AUDIO IN (AUDIO2/AUDIO3) VIDEO IN (HDMI) Vastaanottaa äänisignaaleja ulkoiselta laitteelta (kuten tietokoneelta). Tuottaa audiosignaaleja ääni- tai HDMI-tulolaitteelta ulkoiselle laitteelle. Tuottaa audiosignaaleja ääni- tai HDMI-tulolaitteelta ulkoisille kaiuttimille. Vastaanottaa äänisignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta). Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta (kuten Blu-ray levysoittimelta).

12 12 Näytön osat ja niiden toiminnot VIDEO IN (DVI-D) VGA IN VGA OUT RS232C IN/OUT VIDEO IN (COMPONENT) VIDEO IN (S-VIDEO) VIDEO IN VIDEO OUT AC SWITCH ON/OFF AC IN AC OUT Vastaanottaa DVI-signaaleja ulkoiselta laitteelta (kuten tietokoneelta). Vastaanottaa RGB-signaaleja ulkoiselta laitteelta (kuten tietokoneelta). Tuottaa analogisen RGB-signaalin VGA IN tulosta toiseen näyttöön. Ulkoiselle hallinnalle ja moninäyttökäyttöön. RS232C IN: vastaanottaa hallintasignaaleja tietokoneelta tai toiselta näytöltä. RS232C OUT: tuottaa hallintasignaalin RS232C IN tulosta toiseen näyttöön. Vastaanottaa komponettivideo (YPbPr) signaaleja ulkoiselta laitteelta (kuten DVD-soittimelta, HDTV-laiteelta tai Laserlevysoittimelta). Vastaanottaa S-videosignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta). Vastaanottaa komposiittivideosignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta). Tuottaa komposiittivideosignaalin VIDEO IN tulosta toiseen näyttöön. Virran kytkeminen päälle ja pois. Yhdistää virtalähteeseen mukana tulevalla virtajohdolla. Välittää vaihtovirtaa AC IN liitännästä toiseen näyttöön.

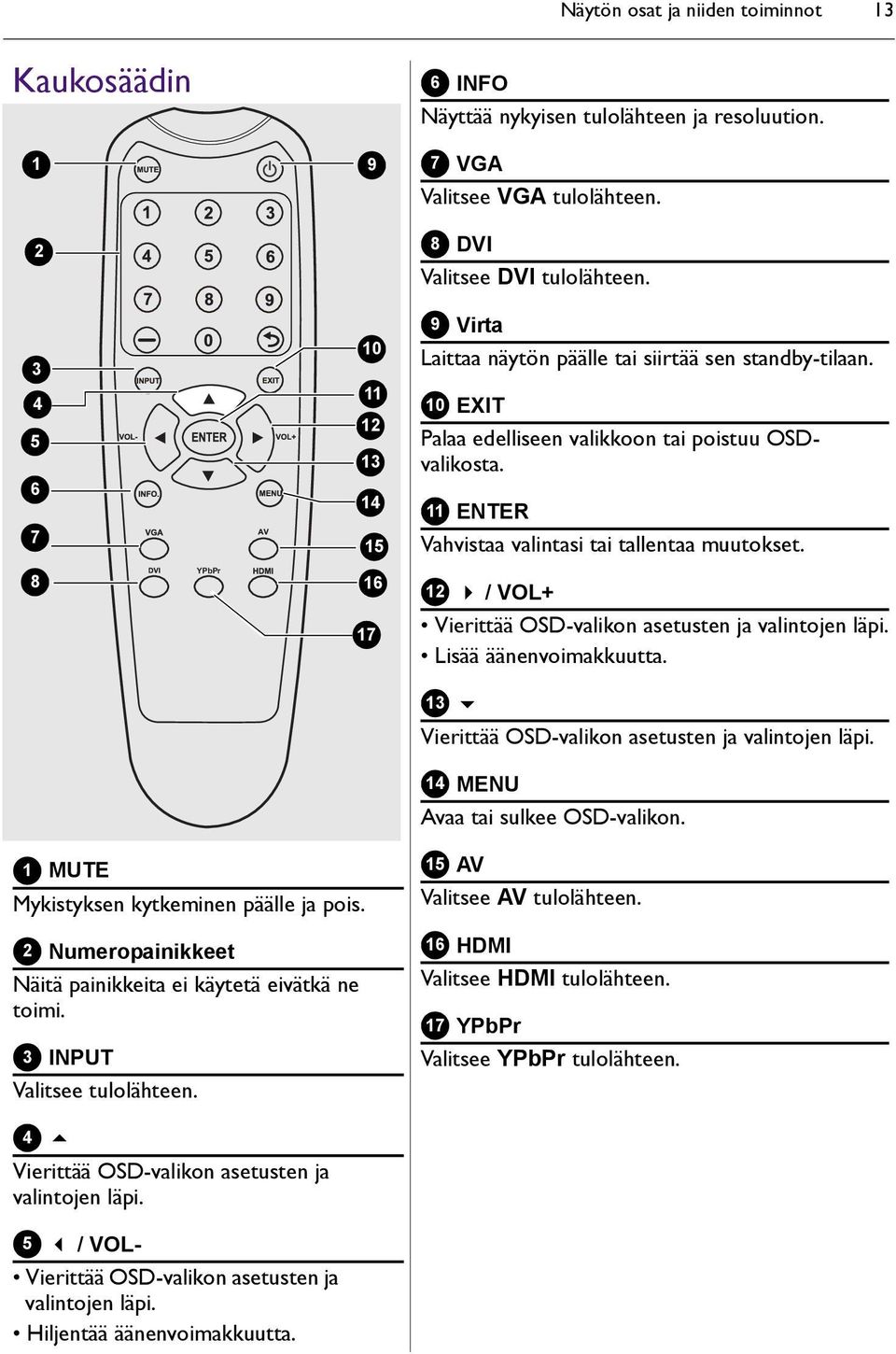

13 Näytön osat ja niiden toiminnot 13 Kaukosäädin 6 INFO Näyttää nykyisen tulolähteen ja resoluution VGA Valitsee VGA tulolähteen. 2 8 DVI Valitsee DVI tulolähteen Virta Laittaa näytön päälle tai siirtää sen standby-tilaan. 10 EXIT Palaa edelliseen valikkoon tai poistuu OSDvalikosta. 11 ENTER Vahvistaa valintasi tai tallentaa muutokset. 8 YPbPr / VOL+ 17 Vierittää OSD-valikon asetusten ja valintojen läpi. Lisää äänenvoimakkuutta. 13 Vierittää OSD-valikon asetusten ja valintojen läpi. 14 MENU Avaa tai sulkee OSD-valikon. 1 MUTE Mykistyksen kytkeminen päälle ja pois. 2 Numeropainikkeet Näitä painikkeita ei käytetä eivätkä ne toimi. 3 INPUT Valitsee tulolähteen. 15 AV Valitsee AV tulolähteen. 16 HDMI Valitsee HDMI tulolähteen. 17 YPbPr Valitsee YPbPr tulolähteen. 4 Vierittää OSD-valikon asetusten ja valintojen läpi. 5 / VOL- Vierittää OSD-valikon asetusten ja valintojen läpi. Hiljentää äänenvoimakkuutta.

14 YPbPr 14 Näytön osat ja niiden toiminnot Kaukosäätimen käyttö Kaukosäätimen paristojen asentaminen 1. Avaa kaukosäätimen paristokotelon kansi. 2. Laita mukana tulevat paristot varmistaen, että positiiviseksi ja negatiiviseksi merkatut paristojen päät sopivat (+) ja (-) merkkeihin paristokotelon sisällä. Mukana tulevat paristot helpottavat niin että voit käyttää näyttöä heti. Vaihda ne niin pian kuin mahdollista. 3. Laita paristokotelon kansi takaisinpaikalleen. Kauko säätimen käyttö tvinkkejä Osoita ja kohdista kaukosäätimen etuosaa suoraan näytön kaukosäädinanturin ikkunaan painaessasi painikkeita. Älä anna kaukosäätimen kastua äläkä aseta sitä kosteisiin paikkoihin (kuten kylpyhuone.) Jos näytön kaukosäätimen sensori-ikkunaan kohdistuu suora auringonpaiste tai voimakas valo, kaukosäädin ei ehkä toimi oikein. Tässä tilanteessa vaihda valonlähdettä tai säädä näytön katselukulmaa tai käytä kaukosäädintä paikasta, joka on lähempänä kaukosäätimen sensori-ikkunaa näytössä. T420 TL550 / T650 Maks. 10 m (32,8 jalkaa)

15 Näytön asetukset 15 Näytön asetukset Näytön asentaminen Voit asentaa näytön pystysuoralle pinnalle, jossa on sopiva seinäkiinnike tai vaakapinnalle lisälaitteina tuleville pöytätelineille. Kiinnitä huomiota seuraavaan asennuksen aikana: Näytön asentamiseen tarvitaan vähintään kaksi aikuista. Jos näyttöä yrittää asentaa vain yksi henkilö, se voi johtaa vaaratilanteisiin ja vahinkoihin. Asennuksen saa tehdä vain pätevä teknikko. Väärä asennus voi johtaa näytön putoamiseen tai vikatilaan. Näytön asentaminen seinälle 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Poista pöytätelineet näytöstä jos ne on asennettu. 4. Tunnista seinäkiinnityksen ruuvin reiät näytön takana kuten kuvassa näytetään. (T420:lle) 400 mm (15,75") *Ruuvityyppi: M6 200 mm (7,87") (TL550:lle) 200 mm (7,87") 200 mm (7,87") *Ruuvityyppi: M8 400 mm (15,75") (T650:lle) 400 mm (15,75") *Ruuvityyppi: M8 400 mm (15,75")

16 16 Näytön asetukset 5. Asenna seinäkiinnike näyttön ja liitä näyttö seinään seinäkiinnikkeiden ohjeiden mukaisesti. Ruuvin pituus tulisi olla vähintään 10 mm pidempi kuin seinäkiinnikkeen paksuus. Varmista, että kaikki ruuvit ovat kiristetty ja kiinni kunnolla. (Suositeltava vääntömomentti: N cm). Asennusvälineiden tulisi olla riittävän vahvoja kannattamaan näytön painon. LCD-näyttö 10 mm (0,39") Seinäkiinnikkeen paksuus Riittävän ilmanvaihdon takaamiseksi pidä vähintään 10 mm tyhjää tilaa näytön takaosasta seinään. Ota yhteyttä ammattiasentakaan seinäkiinnittämistä varten. Valmistaja ei ota mitään vastuuta asennuksista, joita ei ole tehnyt ammattiasentaja. 10mm (0.39") Valinnaisten pöytä stelineiden asentaminen 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta pöytätelineet näytölle kuten kuvassa. (T650) (T420 / TL550)

17 Näytön asetukset Käytä ruuveja ja sopivaa ruuvimeisseliä kiinnittääksesi tuet näyttöön. (T650) (T420 / TL550)

18 18 Näytön asetukset Audio/videosignaalien liittäminen Kiinnitä huomiota seuraaviin kohtiin kaapeleita liitettäessä: Sammuta kaikki laitteet. Tutustu näytön audio/videoportteihin ja laitteisiin, joita haluat käyttää. Huomioi, että väärät liitännät voivat vaikuttaa kuvan laatuun. Älä poista kaapeleita porteista vetämällä kaapelista itsestään. Tartu ja vedä aina kaapelin päässä olevista liittimistä. Varmista, että kaikki kaapelit ovat kunnolla asetettuja ja kiinni paikoillaan. VGA tulon liittäminen 1. Liitä VGA IN liitin näyttöön tietokoneen VGA D-Sub (15-pinninen) -kaapelilla. 2. Liitä tietokoneen audiotuloliitin näytön AUDIO IN (AUDIO1) liitäntään käyttäen sopivaa audiokaapelia. 3. Jos käytetään toista näyttöä, liitä VGA OUT liitin ensimmäisessä näyttöön VGA IN - liitäntään toisessa näytössä D-Sub (15-pinninen) -kaapelilla Tämä siirtää VGA tulosignaalin ensimmäisestä näytöstä toiseen.

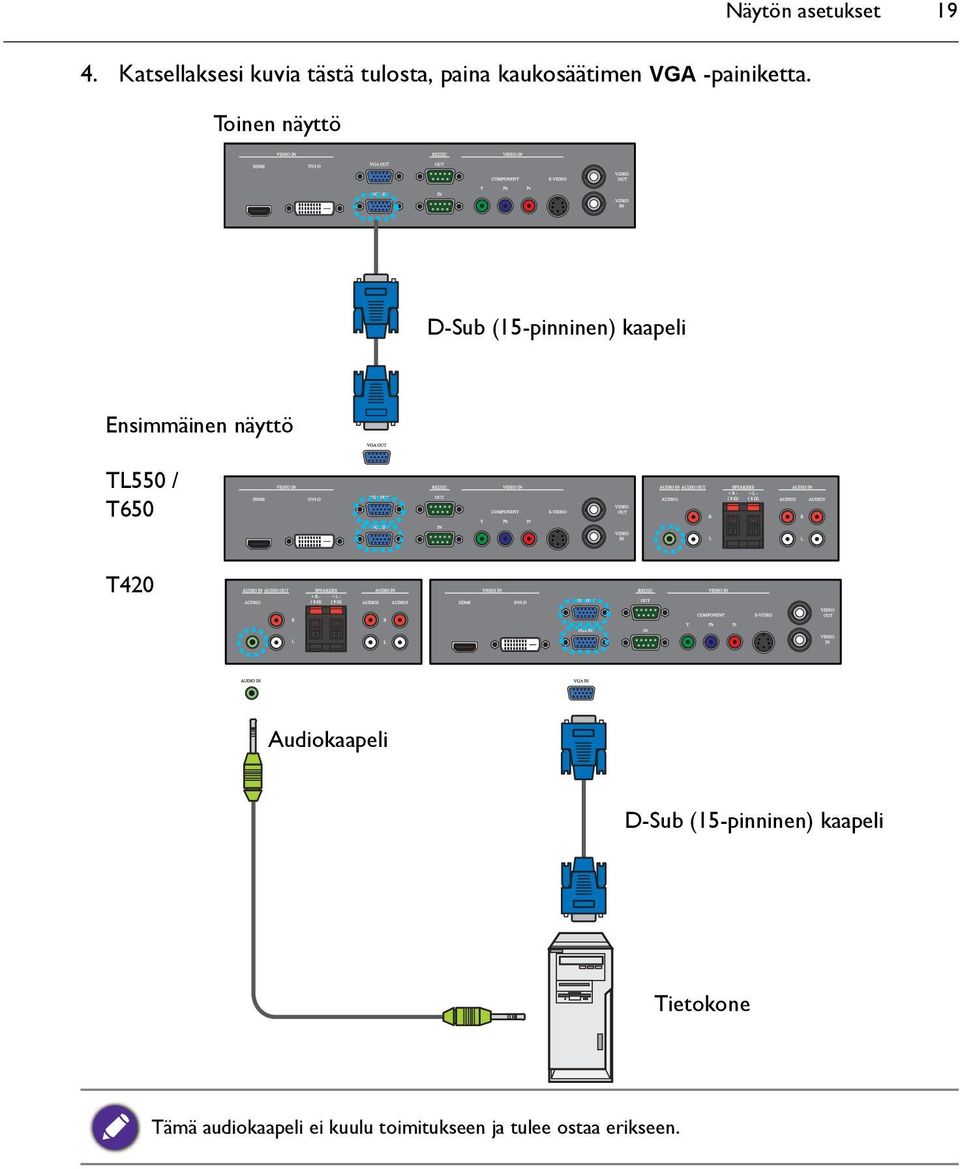

19 Näytön asetukset Katsellaksesi kuvia tästä tulosta, paina kaukosäätimen VGA -painiketta. Toinen näyttö D-Sub (15-pinninen) kaapeli Ensimmäinen näyttö TL550 / T650 T420 Audiokaapeli D-Sub (15-pinninen) kaapeli Tietokone Tämä audiokaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

20 20 Näytön asetukset Digitaalisentulon liittäminen 1. Liitä VIDEO IN (DVI-D) liitin näyttöön tietokoneen DVI-D-liitäntään DVI-Dkaapelilla. Jos tietokoneessa on HDMI-lähtöliitäntä, liitä tietokoneen HDMIlähtöliitäntä VIDEO IN (HDMI) näytön tuloliittimeen HDMI-kaapelilla tai DVI-D HDMI -muuntokaapelilla. 2. Liitä tietokoneen audiotuloliitin näytön AUDIO IN (AUDIO1) liitäntään käyttäen sopivaa audiokaapelia. 3. Katsellaksesi videokuvaa tästä tulosta, paina DVI tai HDMI painiketta kaukosäätimessä. TL550 / T650 T420 Audiokaapeli DVI-D - HDMI - muuntokaapeli HDMIkaapeli DVI-D-kaapeli Tietokone Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

21 Näytön asetukset 21 YPbPr komponentti video itulon liittäminen 1. Liitä VIDEO IN (COMPONENT) liittimet näyttöön komponenttilähtöliittimeen A/V -laitteessa (kuten videonauhuri tai DVD -soitin) käyttäen komponenttivideokaapelia. 2. Liitä DVD-soittimen audiotuloliitin näytön AUDIO IN (AUDIO2 tai AUDIO3) liitäntään käyttäen sopivaa audiokaapelia. 3. Katsellaksesi videokuvaa tästä tulosta, paina YPbPr -painiketta kaukosäätimessä. TL550 / T650 T420 Komponenttivideokaapeli Audiokaapeli DVD-soitin / videonauhuri Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

22 22 Näytön asetukset AV ja S-Video itulojen liittäminen 1. Liitä VIDEO IN (S-VIDEO) tai VIDEO IN liittimet näyttöön lähtöliittimeen A/V -laitteessa (esim. videonauhuri) käyttäen sopivaa videokaapelia. 2. Liitä videonauhurin audiotuloliittimet näytön AUDIO IN (AUDIO2 tai AUDIO3) liitäntöihin käyttäen sopivaa audiokaapelia. 3. Jos käytetään toista näyttöä, liitä VIDEO-OUT liitin ensimmäisessä näytössä VIDEO IN -liitäntään toisessa näytössä AV-kaapelilla. Tämä siirtää tulosignaalin ensimmäisestä näytöstä toiseen. 4. Katsoaksesi videokuvaa tästä tulosta, paina kaukosäätimen AV -painiketta AV-signaalille, tai paina INPUT -painiketta toistuvasti S-videosignaalille. Toinen näyttö AV-kaapeli Ensimmäinen näyttö TL550 / T650 T420 S-videokaapeli AV-kaapeli Audiokaapeli DVD-soitin / videonauhuri Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

23 Näytön asetukset 23 Ulkoisten kaiuttimien liittäminen Näytön sisäänrakennetulla näytöllä voi tuottaa audiosignaaleja ulkoisten kaiuttimien kautta. Liitä ulkoiset kaiuttimet näytön SPEAKERS (R/L) liitäntöihin. Ulkoiset kaiuttimet Voit käyttää kaukosäädintä tai näytön hallintapaneeliasäätääksesi äänenvoimakkuutta.

24 24 Näytön asetukset Useiden dnäyttöjen liittäminen RS232C IN/OUT rajapinnoilla voit liittää useita näyttöjä sarjaan (ketjuttamalla) tietokoneeseen hallintaa varten. Liitettävien näyttöjen määrä riippuu käyttämäsi tulosignaalin resoluutiosta. RS-232C -kaapeli RS-232C -kaapeli Tietokone RS-232C -kaapeli Tämä toiminto vaatii RS-232C-portilla varustetun tietokoneen, jossa on asennettuna näytön hallintaohjelmisto.

25 Näytön asetukset 25 Kosketusmoduulin liittäminen Liitä USB-kaapeli tietokoneen näyttöön. Kosketusmoduuli tukee helppoja Plug-and-Play-toimintoja. Tietokoneelle ei tarvitse asentaa lisäajureita. T420 TL550 T650

26 26 Näytön asetukset Virran kytkeminen 1. Liitä virtajohdon toinen pää näytön AC IN liitäntään ja toinen pää sopivaan virtalähteeseen (jos virtalähte on kytkimellä varustetta, laita kytkin päälle). 2. Paina virtapainiketta virran kytkemiseksi päälle. Näyttö siirtyy valmiustilaan ja virran merkkivalo syttyy keltaiseksi. 2 1 Mukana tuleva virtajohto sopii käytettäväksi vain V AC virran kanssa. Kuvassa oleva virtajohto ja lähde voivat erota niistä joita alueellasi käytetään. Käytä vain alueelle sopivaa virtajohtoa. Älä koskaan käytä virtajohtoa, joka näyttää vahingoittuneelta tai hankautuneelta, äläkä muuta virtajohdon pistoketyyppiä. Pidä silmällä virran kuormitusta, kun käytät jatkojohtoa tai haaroitusrasiaa. Tässä näytössä ei ole käyttäjän huollettavia osia. Älä koskaan ruuvaa auki tai irrota mitään kansia. Näytön sisällä on vaarallinen jännite. Kytke virta pois päältä ja irrota virtajohto ennen kuin siirrät näyttöä.

27 Kosketusruudun käyttö 27 Kosketusruudun käyttö Voit käyttää optista kosketusnäyttö käyttöjärjestelmäsi hallintaan. Kosketusnäyttö emuloi hiiren perustoimintoja ja tukee moni-kosketustoimintoja Windows 7:ssa*. Seuraava taulukko näyttää luettelon liikeistä joita voit käyttää kosketusnäytöllä. Varmista, että olet asentanut USB-kaapelin tietokoneen näyttöön. *Monikosketustoimintoja tukee vain Windows 7 versiot Home Premium, Professional, Enterprise ja Ultimate. Windows XP, Windows Vista ja Windows 7 - Starter ja Home Basic versiota monikosketus ei tue. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Käyttöjärjestelmätoiminnot Windows XP, Windows Vista ja Windows 7 Klikkaa Napauta ruutua kerran. Liikkeet Kaksoisklikkaa Napauta ruutua kahdesti. Oikeanpuolinen klikkaus 1. Paina kohdetta. 2. Pidä ja odota kunnes sininen rengas tulee näkyviin. 3. Vapauta sormesi. Vedä Vedä yhtä sormea vasemmalle tai oikealle.

28 28 Kosketusruudun käyttö Käyttöjärjestelmätoiminnot Liikkeet Windows Vista ja Windows 7 Valinta Vedä yhtä sormea vasemmalle tai oikealle. Panoraama ylös / Panoraama alas / Taakse / Eteen Vedä sormeasi nopeasti (sipaisu) haluttuun suuntaan. Monikosketustoiminnot Windows 7 versiot Home Premium, Professional, Enterprise ja Ultimate Oikeanpuolinen klikkaus 1. Paina kohdetta. 2. Napauta ruutua toisella sormella. 3. Vapauta toinen sormesi. Rullaus Vedä yhtä tai kahta sormea ylös tai alas. or tai Zoomi Liikuta kahta sormea erilleen tai kohti toisiaan.

29 Kosketusruudun käyttö 29 Käyttöjärjestelmätoiminnot Erityisten sovellusten tukema Liikkeet Liikuta kahta sormea vastakkaisiin suuntiin. Käytä yhtä sormea kiertäen toisen ympäri. Erityisten sovellusten tukema Napauta kahta sormea samanaikaisesti. Kohteen tulisi olla sormien välin keskikohdassa. Windows XP, Windows Vista ja Windows 7 Windowsin lepotilasta Paina ja pidä pohjassa 4 sekunnin ajan. herääminen (S3)

30 30 Kosketusruudun käyttö Kosketusruudun kalibrointi Varmista, että olet asentanut USB-kaapelin tietokoneen näyttöön. Voit kalibroida kosketusnäytön käyttääksesi sitä tehokkaammin. Katso Kalibrointityökalut mukana tulevalla CD:llä toiminnon suorittamiseksi. Tärkeitä ohjeita kosketusnäytön käyttämisen Älä taivuta retroreflektiivisiä palkkeja. Kosketusnäyttö ei voi toimia normaalisti jos palkit ovat taittuneet. Pidä kosketusnäyttö poista suorasta auringonvalosta tai spottivaloista. Vältä näyttämästä still-kuvia välttääksesi kuvan palamista näytölle. Puhdista retroreflektiviiset palkit säännöllisesti puhtaalla, pehmeällä kankaalla. Pölyinen ympäristö voi vaikuttaa kosketusnäyttösi toimintaan. Puhdista rektroreflektiviiset palkit alla olevan kuvan mukaan. Älä puhdista ruudun yläosan kosketusantureita.

31 Perustoiminnot 31 Perustoiminnot Näytön kytkeminen päälle ja pois Kytkeäksesi näytön päälle tai pois päältä, paina näytön hallintapaneelin tai kaukosäätimen virtapainiketta. Näytön valmiustila käyttää yhä virtaa. Katkaistaksesi virransyötön kokonaan, irrota virtajohto virtalähteestä. Näyttö noudattaa VESA-hyväksyttyä DPM virranhallintatoimintoa. Virranhallintatoiminto on energiaa säästävä ominaisuus, joka vähentää automaattisesti näytön virrankulutusta kun näppäimistöä tai hiirtä ei käytetä tiettyyn aikaan. Hallinnan lukitus/lukituksen poisto Voit lukita/poistaa lukituksen hallintapaneelista estääksesi ei-toivottuja tai vahinkotoimintoja. Hallinta paneelin painikkeet Paina ja pidä ja pohjassa samanaikaisesti 5 sekunnin ajan. Hallintapaneelin painikkeet eivät toimi lukittuina ennen kuin lukitus poistetaan. OSD valikko toiminto Paina ja pidä ja pohjassa samanaikaisesti 5 sekunnin ajan. MENU -painike ei toimi lukittuna ennen kuin lukitus poistetaan. Virta päällä/pois päältä ftoiminto Paina ja pidä MENU ja pohjassa 5 sekunnin ajan. Hallintapaneelin virtapainike ei toimi lukittuna ennen kuin lukitus poistetaan. Kauko säädin toiminnot Paina ja pidä MENU ja pohjassa 5 sekunnin ajan. Näyttö ei lukittuna vastaa kaukosäätimen toimintoihin ennen kuin lukitus poistetaan. Tulosignaalin vaihto Paina kaukosäätimen INPUT -painiketta tai INPUT -painiketta valitaksesi tulosignaalin. Äänenvoimakkuuden tason säätö säätää Paina kaukosäätimessä / tai VOL+/VOL- säätääksesi äänenvoimakkuutta.

32 32 OSD (ruutunäyttö) OSD (ruutunäyttö) Yleisnäkymä OSD-valikosta Valikon nimi Valinnat/toiminnot Katso sivu Kuva Ääni Valinta Asetus Kuvatila Kontrasti Kirkkaus Väri Sävy Terävyys Taustavalo DCR Värilämp. Tulon resoluutio Äänenvoimakkuus Mykistys Äänilähde Kaiutin Kuvasuhde PIP Videolähde Autom.säätö Kellontaajuus Vaihe Vaakasuunta Pystysuunta Ymp. Valon anturi Autom.hav. Kosketusomin. Kieli Overscan Aikataulu Näyttöseinä Virransäästö As. monitorin ID Jäännöskuva Autom.säätö Edistynyt Jotkut toiminnot ovat saatavilla vain kun tietty tulosignaalilähde on valittuna.

33 OSD (ruutunäyttö) 33 OSD-valikon toiminnot Hallintapaneelin painikkeiden käyttö Kaukosäätimen käyttö 1. Paina MENU avataksesi OSD -valikon. 1. Paina MENU avataksesi OSD -valikon. ENTER VIDEO SOURCE 2. Paina OSD-valikossa tai valitaksesi kohteen. 2. Paina tai valitaksesi kohdan. ENTER VIDEO SOURCE 3. Paina ENTER/VIDEO SOURCE vahvistaaksesi valinnan. 3. Paina ENTER vahvistaaksesi valinnan. ENTER VIDEO SOURCE 4. Paina tai valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina ENTER/VIDEO SOURCE tallentaaksesi muutokset. 4. Paina ja valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina ENTER vahvistaaksesi muutokset. ENTER VIDEO SOURCE 5. Paina MENU sulkeaksesi OSD -valikon. 5. Paina EXIT sulkeaksesi OSD -valikon. ENTER VIDEO SOURCE

34 34 OSD (ruutunäyttö) Kuva valikko Kuva Kuvatila Standardi Kontrasti 88 Kirkkaus 43 Väri 55 Sävy 50 Terävyys 5 Taustavalo 5 DCR Värilämp. Tulon resoluutio POIS 9300 K Automaattinen :Siirrä ENTER :Tulo EXIT :Lopeta Nimi Kuvatila Kontrasti Kirkkaus Väri Sävy Terävyys Taustavalo DCR Värilämp. Tulon resoluutio Asettaa näyttötilan. Kuvaus Säätää kuvan kontrastia kun Kuvatila on asetettu Käyttäjä. Säätää kuvan kirkkautta kun Kuvatila on asetettu Käyttäjä. Säätää värin syvyyttä kun Kuvatila on asetettu Käyttäjä. Säätää värisävyä kun Kuvatila on asetettu Käyttäjä. Säätää kuvan terävyyttä kun Kuvatila on asetettu Käyttäjä. Säätää taustavalon voimakkuutta ruudulle. Tämä ominaisuus ei ole käytettävissä jos Ymp. Valon anturi toiminto on asetettu KORKEA tai MATALA. Kytkee DCR toiminnon päälle tai pois päältä. Tämä ominaisuus parantaa kuvan kontrastia tummissa näkymissä. Tämä ominaisuus ei ole käytettävissä jos Ymp. Valon anturi toiminto on asetettu KORKEA tai MATALA. Säätää värilämpötilaa. Asettaa VGA tuloresoluution. Tämä tarvitaan vain kun näyttö ei tunnista resoluutiota oikein.

35 OSD (ruutunäyttö) 35 Ääni valikko Ääni Äänenvoimakkuus 8 Mykistys POIS Äänilähde Ääni 1 Kaiutin :Siirrä ENTER :Tulo EXIT :Lopeta Nimi Äänenvoimakkuus Mykistys Äänilähde Kuvaus Säätää äänenvoimakkuutta. Kytkee mykistyksen päälle tai pois päältä. Asettaan äänen tulolähteen. Ääni 1 Ääni 2 Ääni 3 HDMI Kaiutin Asettaan äänilähteen. Ulkoinen: Valitsee audiolähdön lähteen SPEAKERS (R/L) :sta takaliitäntäpaneelissa. Linjalähtö: Valitsee audiolähdön lähteen AUDIO OUT (R/L) :sta takaliitäntäpaneelissa. Sisäinen: Valitsee audiotulon lähteen AUDIO IN :sta takaliitäntäpaneelissa. (Tämä on valinnainen ominaisuus eikä välttämättä saatavilla kaikissa malleissa.)

36 36 OSD (ruutunäyttö) Valinta valikko Valinta Kuvasuhde PIP Videolähde Autom.säätö Täysi YPbPr Kellontaajuus 16 Vaihe 22 Vaakasuunta Pystysuunta Ymp. Valon anturi Autom.hav. POIS PÄÄLLÄ Kosketusomin. POIS :Siirrä ENTER :Tulo EXIT :Lopeta Nimi Kuvasuhde PIP (Kuva kuvassa) Kuvaus Näyttää tulokuvan alkuperäisessä kuvasuhteessaan (Alkuperäinen) tai pakottaa näytön täyttämään tulokuvan koko näytön alueelle (Täysi). PÄÄLLÄ/POIS: Kytkee PIP-toiminnon päälle ja pois päältä. Päätulo: Asettaa tulolähteen pääkuvalle. Alatulo: Asettaa tulolähteen alakuvalle. PIP koko: Vaihtaa alakuvan koon. PIP Position: Vaihtaa alakuvan sijainnin. Videolähde Autom.säätö Kellontaajuus Vaihe Vaakasuunta Pystysuunta Ymp. Valon anturi Autom.hav. Tämä ominaisuus ei ole saatavilla AV ja S-Video tuloille. PIP ei ole saatavilla kaikille signaalilähdeyhdistelmille. Katso Tuettu PIPtulosignaaliyhdistelmä sivulla 45 lisätietoja tuetuista yhdistelmistä. PIP-tilassa vain äänet Päätulo kuvasta ovat käytettävissä. Asettaan videon tulolähteen. Optimoi kuvanäytön automaattisesti VGA tulolle. Säätää VGA kellotaajuutta tai YPbPr tulokuvaa. Säätää VGA vaihetta tai YPbPr tulokuvaa. Säätää VGA tulokuvan vaakasijaintia. Säätää VGA pystysijaintia tulokuvalle. Säätää ympäröivän valon herkkyyttä näytön ympärillä. Havaitsee saatavilla olevat tulolähteet automaattisesti.

37 OSD (ruutunäyttö) 37 Kosketusomin. Päällä ollessaan, Tulon resoluutio, Kuvasuhde, PIP, Kellontaajuus, Vaihe, Vaakasuunta, Pystysuunta, Overscan ja Näyttöseinä ovat pois käytöstä kosketustoimintojen optimoimiseksi. Tämä ominaisuus on saatavilla vain VGA, DVI ja HDMI tuloille. Kellontaajuus, Vaihe, Vaakasuunta ja Pystysuunta asetusten säätäminen on tarpeen vain jos Autom.säätö toiminto ei toimi täydellisesti tietyissä tulosignaaleissa.

38 38 OSD (ruutunäyttö) Asetus valikko Asetus Kieli Overscan Aikataulu Suomi Näyttöseinä Virransäästö PÄÄLLÄ As. monitorin ID 1 Jäännöskuva Autom.säätö Edistynyt PÄÄLLÄ PÄÄLLÄ :Siirrä ENTER :Tulo EXIT :Lopeta Nimi Kieli Overscan Aikataulu Kuvaus Asettaa halutunkielen OSD-valikolle. Kytkee HDMI-yliskannaustoiminnon päälle tai pois päältä. Päivä ja aika: Asettaa nykyisen päiväyksen ja ajan. Aikataulu: Asettaa näytön sammumisajan ja mitä tulolähdettä käytetään millekin ajalle. Näyttöseinä Asettaa nykyisen ajan ennen kuin asetat Aikataulu. Kun aikatauluasetukset menevät päällekkäin Joka päivä asetus ottaa prioriteetin viikottaisista asetuksista. Kun aikatauluasetukset menevät päällekkäin, aikataulutettu virta päällä -aika ottaa prioriteetin aikataulutetusta virta pois -ajasta. Jos kahdella aikataululla on samat asetukset, ensimmäinen luettelossa oleva aikataulu ottaa prioriteetin. Vaakanäytöt/Pystynäytöt: Asettaa näyttöjen määrän joita käytetään vaaka/pystytasossa. Vaakasuunta/Pystysuunta: Asettaa näyttöseinämatriisin vaaka/ pystytason. Kehyksen pakk.: Säätää kuvia lähellä näytön reunoja ihanteellistaesitystä varten näyttöseinällä.

39 OSD (ruutunäyttö) 39 Virransäästö Asettaa näytön siirtymään virransäästötilaan kun signaalia ei havaita. Eko: Kaikki lähteet voivat siirtyä virransäästötilaan, mutta vain VGA-signaali voi herättää näytön tai sinun täytyy painaa virtapainiketta herättääksesi näytön kun toinen lähde on liitetty. Standardi: Kaikki lähteet voivat siirtyä virransäästötilaan ja herättää näytön. Pois: Jos lähdelaitetta ei havaita, taustavalo jää palamaan. Vain VGA: Vain VGA-signaali voi siirtyä virransäästötilaan ja herättää näytön. As. monitorin ID Jäännöskuva Autom.säätö Edistynyt Sarja voi tuoda minkä tahansa tilan pois virransäästötilasta. Antaa tunnusnumeron nykyiselle näytölle useiden näyttöjen ollessa liitettyinä. Näyttää automaattisesti nopeat siirtokuviot 10 sekunnin välein välttääkseen kuvan palamista ruudulle. Optimoi kuvanäytön automaattisesti VGA tulolle. Tallenna Käyt.oletus: Resetoi kaikki OSD-asetukset (paitsi kieliasetukset) tehdasasetuksiin. OSD Infolaatikko: PÄÄLLÄ ollessaan näyttö näyttää aina nykyisen tulolähteen ja näyttöruudun resoluution. Valitse POIS näyttääksesi näyttöruudun tietolaatikon kun painat INFO kaukosäätimessä. Tila - Lämpö: Näyttää nykyisen lämpötilan näytön sisällä. - Ympäröivä: Näyttää nykyisen ympäröivän kirkkauden näytön ympärillä. - 5V tunn.: Näyttää nykyisen havaitun 5V:n jännitteen. - 12V tunn.: Näyttää nykyisen havaitun 12V:n jännitteen. - Käyt.aik: Näyttää kuluneen ajan siitä kun näyttö laitettiin viimeksi päälle. D= päivä, H=Tunti - FW Versio: Näyttää nykyisen laitteisto-ohjelmiston version. - Tulolähde: Näyttää nykyisen tulolähteen ja sen resoluution.

40 40 Tuotetiedot Tuotetiedot Tekniset tiedot Kohde T420 Tekniset tiedot TL550 Aktiivinen alue (K x T mm) 930,24 x 523, ,6 x 680,4 Pikselin korkeus (mm) 0,4845 0,21 x 0,63 Natiiviresoluutio (pikseliä) 1920 x x 1080 Kirkkaus (cd/m 2 ) LCD-paneeli (tyypillinen) Kontrasti (tyypillinen) 1500:1 4000:1 Dynaaminen kontrastisuhde (DCR) 4000: :1 Vasteaika (ms) (tyypillinen) 5 6,5 Järjestelmä Kirkkaus (cd/m 2 ) (tyypillinen) Teknologia Optiset kaksoikosketukset (vain Win 7:lle) Resoluutio x Kapasiteetti 2 samanaikaista kosketusta Kosketus +/- 5 mm yli 95% +/- 5,75 mm yli 95% Tarkkuus kosketettavalla alueella kosketettavalla alueella Kosketus lähtö USB 2.0 PC Tuki Windows XP/Vista/7 Lasi Temperoitu lasi 3,8 mm + 0 mm/-0,3 mm 5 mm + 0 mm/-0,3 mm Tietokone VGA (D-Sub 15-pinninen), DVI (DVI-D) Komposiitti (BNC -liittimet), S-Video, Video Tulo YPbPr (RCA -liittimet), HDMI Ääni L/R (RCA -liittimet), Linjatulo (3,5 mm:n miniliitin) Säätö RS-232C (Mini D-Sub 9-pinninen) Tietokone VGA (D-Sub 15-pinninen) Video Komposiittivideo (BNC-liittimet) Lähtö Kaiutin Ulkoinen kaiutinliitin (12W+12W, 8 ohmia) Ääni L/R (RCA -liittimet) Säätö RS-232C (Mini D-Sub 9-pinninen) Ääni Audio W (A) 12W 12W Sisäinen kaiutin 12W x 2 12W x 2 Syöttö V AC, 50/60 Hz Virta Kulutus max. < 210 W < 185 W Kulutus valmiustila < 0,5 W < 0,5 W Käyttölämpötila 0-40 o C, o F Ympäristö Käyttökosteus 10-95% (ei kondensoiva) Säilytyslämpötila o C, o F Varastointikosteus 10-90% (ei kondensoiva)

41 Tuotetiedot 41 Mekaaninen Paino (kg) 30,5 (noin) 42,4 (noin) Mitat (L x K x S) (mm) 992 x 585 x 128,9 1262,4 x 748,5 x 87 Tekniset tiedot ja toiminnot voivat vaihtua ilman erillistä ilmoitusta.

42 42 Tuotetiedot Kohde Tekniset tiedot LCD-paneeli T650 Aktiivinen alue (K x T mm) 1428,48 x 803,52 Pikselin korkeus (mm) 0,744 Natiiviresoluutio (pikseliä) 1920 x 1080 Kirkkaus (cd/m 2 ) (tyypillinen) 500 Kontrasti (tyypillinen) 5000:1 Dynaaminen kontrastisuhde (DCR) 9000:1 Vasteaika (ms) (tyypillinen) 8 Järjestelmä Kirkkaus (cd/m 2 ) (tyypillinen) Teknologia Optiset kaksoikosketukset (vain Win 7:lle) Resoluutio x Kosketus Kapasiteetti 2 samanaikaista kosketusta Tarkkuus +/- 6 mm yli 95% kosketettavalla alueella Kosketus lähtö USB 2.0 PC Tuki Windows XP/Vista/7 Lasi Temperoitu lasi 5 mm + 0 mm/-0,3 mm Tulo Lähtö Ääni Virta Tietokone Video Ääni Säätö Tietokone Video Kaiutin Ääni Säätö 440 VGA (D-Sub 15-pinninen), DVI (DVI-D) Komposiitti (BNC -liittimet), S-Video, YPbPr (RCA -liittimet), HDMI L/R (RCA -liittimet), Linjatulo (3,5 mm:n miniliitin) RS-232C (Mini D-Sub 9-pinninen) VGA (D-Sub 15-pinninen) Komposiittivideo (BNC-liittimet) Ulkoinen kaiutinliitin (12W+12W, 8 ohmia) L/R (RCA -liittimet) RS-232C (Mini D-Sub 9-pinninen) Ääni W (A) 12W Sisäinen kaiutin 12W x 2 Syöttö Kulutus max. Kulutus valmiustila V AC, 50/60 Hz < 550 W < 0,5 W

43 Tuotetiedot 43 Ympäristö Mekaaninen Käyttölämpötila Käyttökosteus Säilytyslämpötila Varastointikosteus Paino (kg) Mitat (L x K x S) (mm) 0-40 o C, o F 10-95% (ei kondensoiva) o C, o F 10-90% (ei kondensoiva) 71 (noin) 1522,2 x 889,2 x 145,8

44 44 Tuotetiedot Tuettu tulosignaalin resoluutio Resoluutio 640 x 60Hz 640 x 72Hz 640 x 75Hz 720 x 70Hz 800 x 60Hz 800 x 75Hz 1024 x 60Hz 1024 x 75Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1360 x 60Hz 1366 x 60Hz 1600 x 60Hz 1920 x 60Hz 576i (50Hz) 480i (60Hz) 480p (60Hz) 576p (50Hz) 720p (50Hz) 720p (60Hz) 1080i (50Hz) 1080i (60Hz) 1080p (50Hz) 1080p (60Hz) Tulolähde AV S-Video YPbPr VGA HDMI DVI : tuettu Tyhjä: ei tuettu

45 Tuotetiedot 45 Tuettu PIP-tulosignaaliyhdistelmä Pääkuvan signaalinlähde AV S-Video VGA YPbPr DVI HDMI AV S-Video Alakuvan signaalinlähde VGA YPbPr DVI HDMI

46 46 Tuotetiedot Tuettu signaalilähde ja resoluutio PIP-tilassa : tuettu Tyhjä: ei tuettu Pääkuva DVI 1920 x 60Hz 1600 x 60Hz 1366 x 60Hz 1360 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1024 x 75Hz 1024 x 60Hz 800 x 75Hz 800 x 60Hz 720 x 70Hz 640 x 75Hz 640 x 72Hz 640 x 60Hz Alakuva 640 x 60Hz 640 x 72Hz 640 x 75Hz 720 x 70Hz 800 x 60Hz 800 x 75Hz 1024 x 60Hz VGA 1024 x 75Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1360 x 60Hz 1366 x 60Hz 1600 x 60Hz 1920 x 60Hz

47 Tuotetiedot 47 Pääkuva VGA 1920 x 60Hz 1600 x 60Hz 1366 x 60Hz 1360 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1024 x 75Hz 1024 x 60Hz 800 x 75Hz 800 x 60Hz 720 x 70Hz 640 x 75Hz 640 x 72Hz 640 x 60Hz Alakuva 640 x 60Hz 640 x 72Hz 640 x 75Hz 720 x 70Hz 800 x 60Hz 800 x 75Hz 1024 x 60Hz DVI 1024 x 75Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1360 x 60Hz 1366 x 60Hz 1600 x 60Hz 1920 x 60Hz

48 48 Tuotetiedot Pääkuva HDMI 576i (50Hz) 480i (60Hz) 480p (60Hz) 576p (50Hz) 720p (50Hz) 720p (60Hz) 1080i (50Hz) 1080i (60Hz) 1080p (50Hz) 1080p (60Hz) Alakuva 640 x 60Hz 640 x 72Hz 640 x 75Hz 720 x 70Hz 800 x 60Hz 800 x 75Hz 1024 x 60Hz VGA 1024 x 75Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1360 x 60Hz 1366 x 60Hz 1600 x 60Hz 1920 x 60Hz

49 Tuotetiedot 49 Pääkuva HDMI 1920 x 60Hz 1600 x 60Hz 1366 x 60Hz 1360 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1024 x 75Hz 1024 x 60Hz 800 x 75Hz 800 x 60Hz 720 x 70Hz 640 x 75Hz 640 x 72Hz 640 x 60Hz Alakuva 640 x 60Hz 640 x 72Hz 640 x 75Hz 720 x 70Hz 800 x 60Hz 800 x 75Hz 1024 x 60Hz VGA 1024 x 75Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1360 x 60Hz 1366 x 60Hz 1600 x 60Hz 1920 x 60Hz

50 50 Tuotetiedot Pääkuva VGA 1920 x 60Hz 1600 x 60Hz 1366 x 60Hz 1360 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1024 x 75Hz 1024 x 60Hz 800 x 75Hz 800 x 60Hz 720 x 70Hz 640 x 75Hz 640 x 72Hz 640 x 60Hz Alakuva 640 x 60Hz 640 x 72Hz 640 x 75Hz 720 x 70Hz 800 x 60Hz 800 x 75Hz 1024 x 60Hz 1024 x 75Hz 1280 x 60Hz HDMI 1280 x 60Hz 1280 x 60Hz 1360 x 60Hz 1366 x 60Hz 1600 x 60Hz 1920 x 60Hz 576i (50Hz) 480i (60Hz) 480p (60Hz) 576p (50Hz) 720p (50Hz)

51 Tuotetiedot 51 Pääkuva VGA 1920 x 60Hz 1600 x 60Hz 1366 x 60Hz 1360 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1024 x 75Hz 1024 x 60Hz 800 x 75Hz 800 x 60Hz 720 x 70Hz 640 x 75Hz 640 x 72Hz 640 x 60Hz Alakuva 720p (60Hz) 1080i (50Hz) HDMI 1080i (60Hz) 1080p (50Hz) 1080p (60Hz)

52 52 Tuotetiedot Pääkuva DVI 1920 x 60Hz 1600 x 60Hz 1366 x 60Hz 1360 x 60Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1024 x 75Hz 1024 x 60Hz 800 x 75Hz 800 x 60Hz 720 x 70Hz 640 x 75Hz 640 x 72Hz 640 x 60Hz Alakuva 576i (50Hz) 480i (60Hz) 480p (60Hz) 576p (50Hz) YPbPr 720p (50Hz) 720p (60Hz) 1080i (50Hz) 1080i (60Hz) 1080p (50Hz) 1080p (60Hz)

53 Tuotetiedot 53 Pääkuva YPbPr 576i (50Hz) 480i (60Hz) 480p (60Hz) 576p (50Hz) 720p (50Hz) 720p (60Hz) 1080i (50Hz) 1080i (60Hz) 1080p (50Hz) 1080p (60Hz) Alakuva 640 x 60Hz 640 x 72Hz 640 x 75Hz 720 x 70Hz 800 x 60Hz 800 x 75Hz 1024 x 60Hz DVI 1024 x 75Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1360 x 60Hz 1366 x 60Hz 1600 x 60Hz 1920 x 60Hz

54 54 Tuotetiedot Pääkuva HDMI 576i (50Hz) 480i (60Hz) 480p (60Hz) 576p (50Hz) 720p (50Hz) 720p (60Hz) 1080i (50Hz) 1080i (60Hz) 1080p (50Hz) 1080p (60Hz) Alakuva 576i (50Hz) 480i (60Hz) 480p (60Hz) 576p (50Hz) YPbPr 720p (50Hz) 720p (60Hz) 1080i (50Hz) 1080i (60Hz) 1080p (50Hz) 1080p (60Hz)

55 Vianetsintä 55 Vianetsintä Ei kuvaa Ei ääntä Ongelma Tietokoneelle tuleva kuva näyttää oudolle. Hallintapaneelin painikkeet eivät toimi Ratkaisu Tarkasta seuraava: Onko näyttö päällä? Tarkasta näytön virtavalo. Onko signaalin lähdelaite päällä? Kytke se päälle ja yritä uudelleen. Ovatko kaapelit irronneet? Varmista, että kaikki kaapelit ovat kiinni kunnolla. Oletko valinnut tietokoneelle resoluution, jota ei tueta? Katso Tuettu tulosignaalin resoluutio sivulla 44 valitaksesi tuetun resoluution ja yritä uudelleen. Oletko valinnut DVD ja Blu-ray levysoittimille resoluution, jota ei tueta? Katso Tuettu tulosignaalin resoluutio sivulla 44 valitaksesi tuetun resoluution ja yritä uudelleen. Tarkasta seuraava: Oletko laittanut näytön tai tulolähdelaitteen mykistyksen päälle? Sammuta mykistystoiminto tai lisää äänenvoimakkuuden tasoa ja yritä uudelleen. Ovatko kaapelit irronneet? Varmista, että kaikki kaapelit ovat kiinni kunnolla. Oletko valinnut tietokoneelle resoluution, jota ei tueta? Katso Tuettu tulosignaalin resoluutio sivulla 44 valitaksesi tuetun resoluution ja yritä uudelleen. Käytä Autom.säätö -toimintoa (Katso Autom.säätö sivulla 36) jotta näyttö optimoi tietokoneen näytön automaattisesti. Jos Autom.säätö tuloksen toiminto ei ole tyydyttävä, käytä Kellontaajuus, Vaihe, Vaakasuunta ja Pystysuunta toimintoja säätääksesi kuvaa manuaalisesti. Oletko lukinnut hallintapaneelin painikkeet? Poista näppäinten lukitus ja yritä uudelleen.

56 56 Vianetsintä Kaukosäädin ei toimi Oletko lukinnut kaukosäätimen toiminnon? Poista toiminnon lukitus ja yritä uudelleen. Tarkasta, että paristot ovat oikein päin. Tarkasta, ovatko paristot loppuneet. Tarkasta etäisyys ja näytön kulma. Tarkasta, onko kaukosäädin oikein kohdistettu näytön kaukosäädinanturin ikkunaan. Tarkasta, onko kaukosäätimen ja kaukosäädinanturin ikkunan välissä jokin este. Tarkasta, että kaukosäätimen anturi-ikkuna ei ole fluorisoivassa valossa, tai suorassa auringonpaisteessa. Tarkasta laitteet (tietokone, PDA) lähellä, etteivät ne lähetä infrapunasignaaleja, jotka saattavat aiheutta häiriöitä kaukosäätimen ja näytön väliseen infrapunasignaaliin. Sammuta laitteiden infrapunatoiminnot.
