1 RP700+ Interaktiivinen litteä paneeli Käyttöohje

2 Vastuuvapauslauseke BenQ Corporation ei tee suoraan ilmaistuja tai viitteellisiä tulkintoja tai anna takuita koskien tämän asiakirjan sisältöä. BenQ Corporation varaa oikeuden tarkistaa tämän julkaisun ja tehdä aika ajoin muutoksia tähän sisältöön antamatta niistä ennakkoilmoitusta. Tekijänoikeus Tekijänoikeudet 2014 BenQ Corporation. Kaikki oikeudet pidätetään. Tämän julkaisun mitään osaa ei saa monistaa, siirtää, jäljentää, tallentaa mihinkään tallennusjärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muulla tavalla ilman BenQ Corporationin sitä edeltävää kirjallista lupaa.

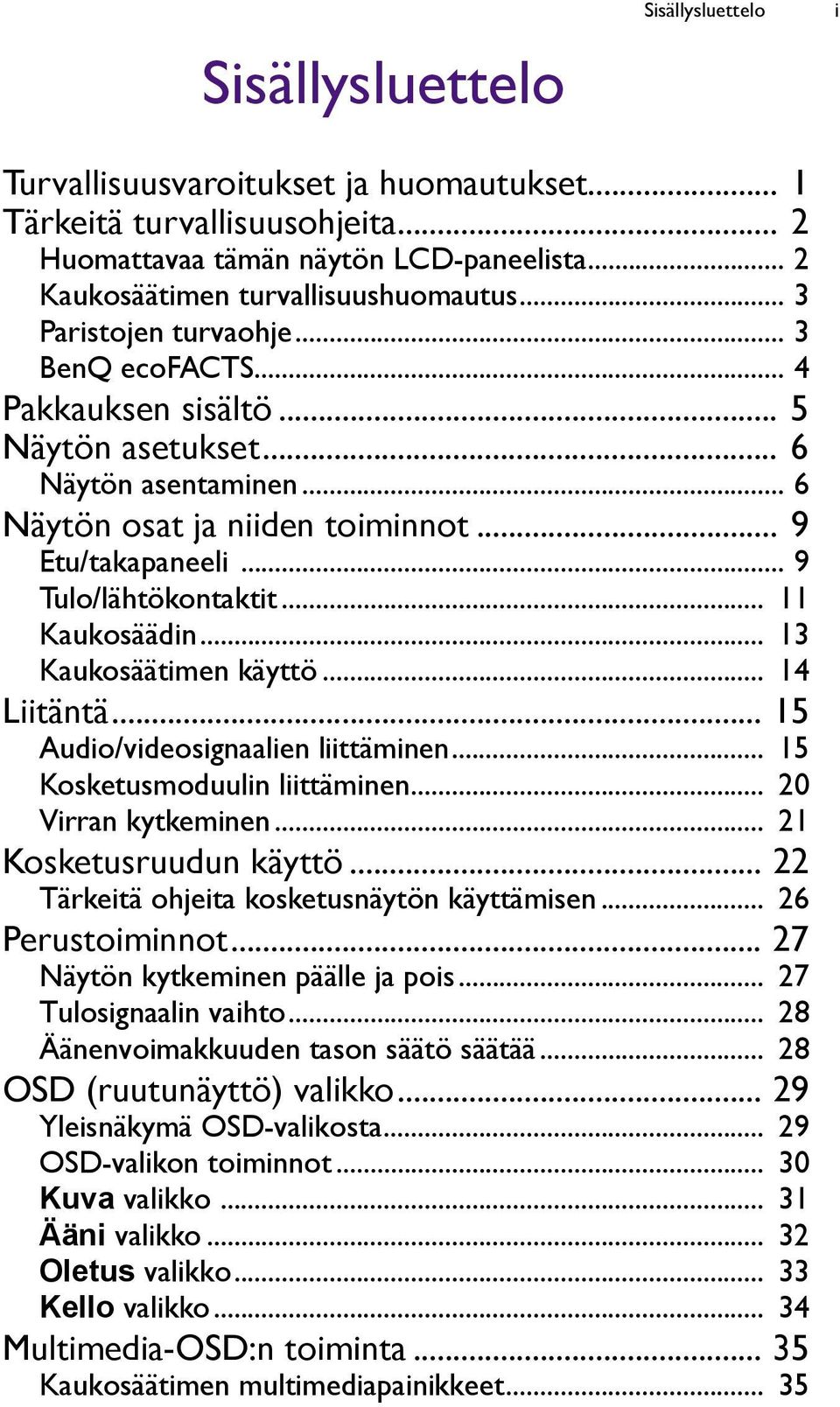

3 Sisällysluettelo Sisällysluettelo i Turvallisuusvaroitukset ja huomautukset... 1 Tärkeitä turvallisuusohjeita... 2 Huomattavaa tämän näytön LCD-paneelista... 2 Kaukosäätimen turvallisuushuomautus... 3 Paristojen turvaohje... 3 BenQ ecofacts... 4 Pakkauksen sisältö... 5 Näytön asetukset... 6 Näytön asentaminen... 6 Näytön osat ja niiden toiminnot... 9 Etu/takapaneeli... 9 Tulo/lähtökontaktit Kaukosäädin Kaukosäätimen käyttö Liitäntä Audio/videosignaalien liittäminen Kosketusmoduulin liittäminen Virran kytkeminen Kosketusruudun käyttö Tärkeitä ohjeita kosketusnäytön käyttämisen Perustoiminnot Näytön kytkeminen päälle ja pois Tulosignaalin vaihto Äänenvoimakkuuden tason säätö säätää OSD (ruutunäyttö) valikko Yleisnäkymä OSD-valikosta OSD-valikon toiminnot Kuva valikko Ääni valikko Oletus valikko Kello valikko Multimedia-OSD:n toiminta Kaukosäätimen multimediapainikkeet... 35

4 ii Sisällysluettelo Tiedostojen katselu Tuotetiedot Spesifikaatiot Mitat Tuettu tulosignaalin resoluutio Vianmääritys... 46

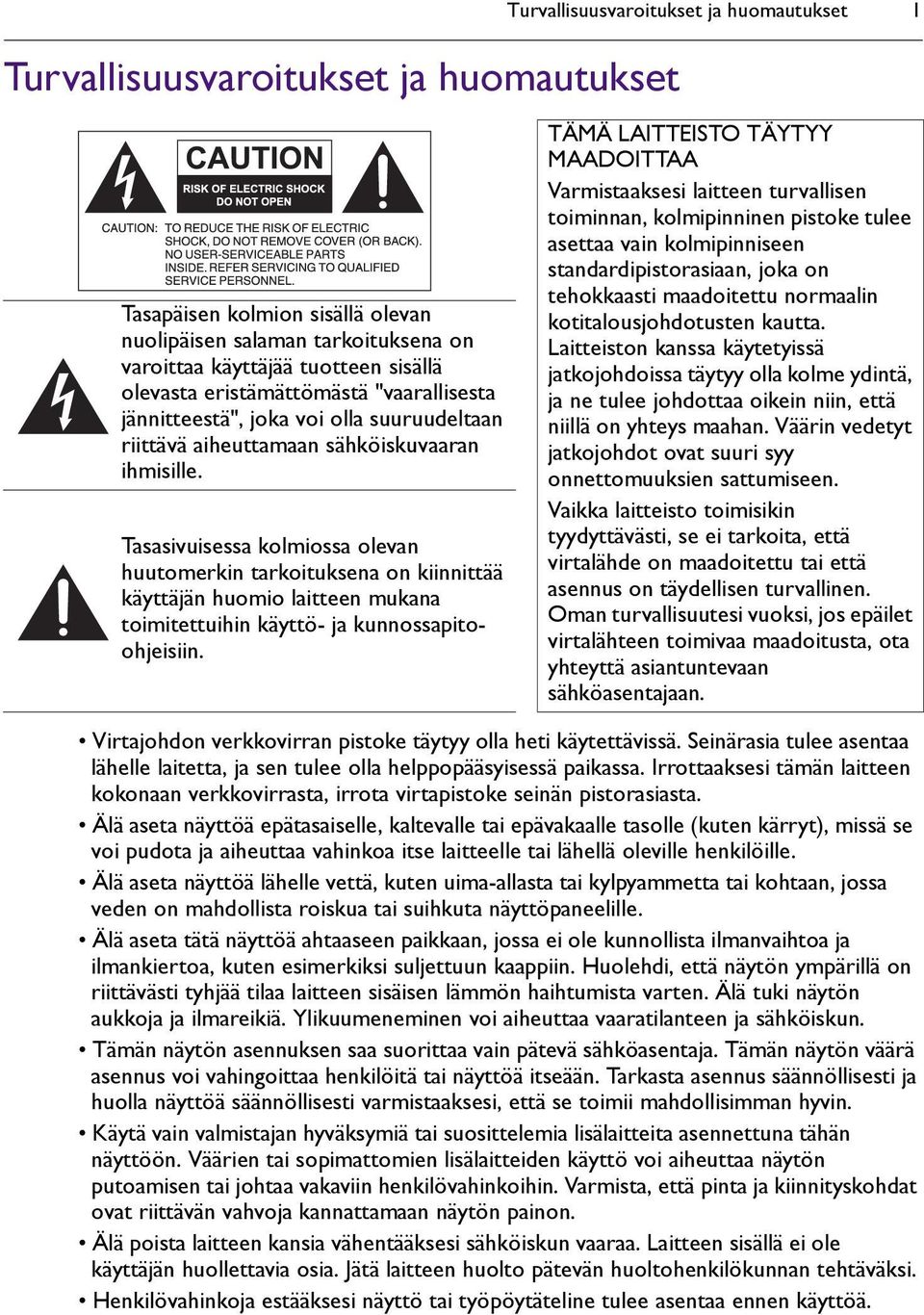

5 Turvallisuusvaroitukset ja huomautukset Turvallisuusvaroitukset ja huomautukset 1 Tasapäisen kolmion sisällä olevan nuolipäisen salaman tarkoituksena on varoittaa käyttäjää tuotteen sisällä olevasta eristämättömästä "vaarallisesta jännitteestä", joka voi olla suuruudeltaan riittävä aiheuttamaan sähköiskuvaaran ihmisille. Tasasivuisessa kolmiossa olevan huutomerkin tarkoituksena on kiinnittää käyttäjän huomio laitteen mukana toimitettuihin käyttö- ja kunnossapitoohjeisiin. TÄMÄ LAITTEISTO TÄYTYY MAADOITTAA Varmistaaksesi laitteen turvallisen toiminnan, kolmipinninen pistoke tulee asettaa vain kolmipinniseen standardipistorasiaan, joka on tehokkaasti maadoitettu normaalin kotitalousjohdotusten kautta. Laitteiston kanssa käytetyissä jatkojohdoissa täytyy olla kolme ydintä, ja ne tulee johdottaa oikein niin, että niillä on yhteys maahan. Väärin vedetyt jatkojohdot ovat suuri syy onnettomuuksien sattumiseen. Vaikka laitteisto toimisikin tyydyttävästi, se ei tarkoita, että virtalähde on maadoitettu tai että asennus on täydellisen turvallinen. Oman turvallisuutesi vuoksi, jos epäilet virtalähteen toimivaa maadoitusta, ota yhteyttä asiantuntevaan sähköasentajaan. Virtajohdon verkkovirran pistoke täytyy olla heti käytettävissä. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyisessä paikassa. Irrottaaksesi tämän laitteen kokonaan verkkovirrasta, irrota virtapistoke seinän pistorasiasta. Älä aseta näyttöä epätasaiselle, kaltevalle tai epävakaalle tasolle (kuten kärryt), missä se voi pudota ja aiheuttaa vahinkoa itse laitteelle tai lähellä oleville henkilöille. Älä aseta näyttöä lähelle vettä, kuten uima-allasta tai kylpyammetta tai kohtaan, jossa veden on mahdollista roiskua tai suihkuta näyttöpaneelille. Älä aseta tätä näyttöä ahtaaseen paikkaan, jossa ei ole kunnollista ilmanvaihtoa ja ilmankiertoa, kuten esimerkiksi suljettuun kaappiin. Huolehdi, että näytön ympärillä on riittävästi tyhjää tilaa laitteen sisäisen lämmön haihtumista varten. Älä tuki näytön aukkoja ja ilmareikiä. Ylikuumeneminen voi aiheuttaa vaaratilanteen ja sähköiskun. Tämän näytön asennuksen saa suorittaa vain pätevä sähköasentaja. Tämän näytön väärä asennus voi vahingoittaa henkilöitä tai näyttöä itseään. Tarkasta asennus säännöllisesti ja huolla näyttöä säännöllisesti varmistaaksesi, että se toimii mahdollisimman hyvin. Käytä vain valmistajan hyväksymiä tai suosittelemia lisälaitteita asennettuna tähän näyttöön. Väärien tai sopimattomien lisälaitteiden käyttö voi aiheuttaa näytön putoamisen tai johtaa vakaviin henkilövahinkoihin. Varmista, että pinta ja kiinnityskohdat ovat riittävän vahvoja kannattamaan näytön painon. Älä poista laitteen kansia vähentääksesi sähköiskun vaaraa. Laitteen sisällä ei ole käyttäjän huollettavia osia. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Henkilövahinkoja estääksesi näyttö tai työpöytäteline tulee asentaa ennen käyttöä.

6 2 Tärkeitä turvallisuusohjeita Tärkeitä turvallisuusohjeita 1. Lue nämä ohjeet. 2. Säilytä nämä ohjeet. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia ohjeita. 5. Älä käytä tätä laitetta veden läheisyydessä. 6. Puhdista vain kuivalla kankaalla. 7. Älä tuki ilmanvaihtoaukkoja. Asenna valmistajan ohjeiden mukaisesti. 8. Tuote tulisi sijoittaa kauas lämmönlähteistä, kuten lämpöpattereista, lämmönsäätöritilöistä, uuneista tai muista tuotteista (mukaan lukien vahvistimet), jotka tuottavat lämpöä. 9. Käytä turvallisuussyistä polarisoitua tai maadoitettua pistoketta. Polarisoidussa pistokkeessa toinen piikki on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas on maadoituspiikki. Leveämpi tai kolmas piikki on turvallisuussyystä pistokkeessa. Jos pistoke ei sovi pistorasiaan, pyydä sähköasentajalta uusi pistorasia vanhanmallisen tilalle. 10. Vedä virtajohdot niin, etteivät ne ole kulkuväylillä, voi joutua puristuksiin pistokkeiden kohdalta esineiden alle tai niitä vasten. 11. Käytä vain valmistajan hyväksymiä lisälaitteita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä vaunuja, jalustoja, kannattimia ja pöytiä. Vaunua käyttäessäsi ole varovainen, ettei vaunu/sähkölaiteyhdistelmä kaadu liikuteltaessa ja aiheuta vahinkoa. 13. Ukkosen aikana tai jos poistut kotoa pidemmäksi ajaksi laite kannattaa irrottaa verkkojännitteestä. 14. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Huoltoa tarvitaan, kun laite on vahingoittunut tai jos esimerkiksi virtajohto tai pistoke on vahingoittunut, tai jos nestettä on roiskunut laitteen päälle, tai jos laitteen sisään on pudonnut esineitä tai jos laite on altistunut sateelle tai kosteudelle tai jos laite ei toimi normaalisti, tai jos se on pudonnut. Huomattavaa tämän näytön LCD-paneelista Kaikilla nestekidenäytöillä (LCD) on hyvin ohut lasinen suojakerros, johon jää helposti jälkiä tai naarmuja, ja joka murtuu, jos siihen kohdistuu isku tai painetta. Myös nestekidesubstraatti vahingoittuu helposti siihen kohdistuvasta liiallisesta voimasta tai äärimmäisistä lämpötiloista. Käsittele laitetta varoen. LCD-paneelin vasteaika ja kirkkaus vaihtelee riippuen ympäröivästä lämpötilasta. Vältä asettamasta näyttöä suoraan auringonvaloon tai paikkaan, jossa auringon valo tai spotti loistaa LCD-paneeliin, koska kuumuus voi vahingoittaa paneelia ja näytön ulkoista koteloa, ja kirkas valo tekee näytön katselusta vaikeaa. LCD-paneeli koostuu yksittäisistä pikseleistä, jotka näyttävät kuvia ja se on valmistettu teknisten tietojen mukaisesti. 99,9% pikseleistä toimii normaalisti, mutta 0,01% pikseleistä voi palaa jatkuvasti (punaisena, sinisenä tai vihreänä) tai ei pala ollenkaan. Tämä on LCD-tekniikassa oleva rajoitus eikä vika.

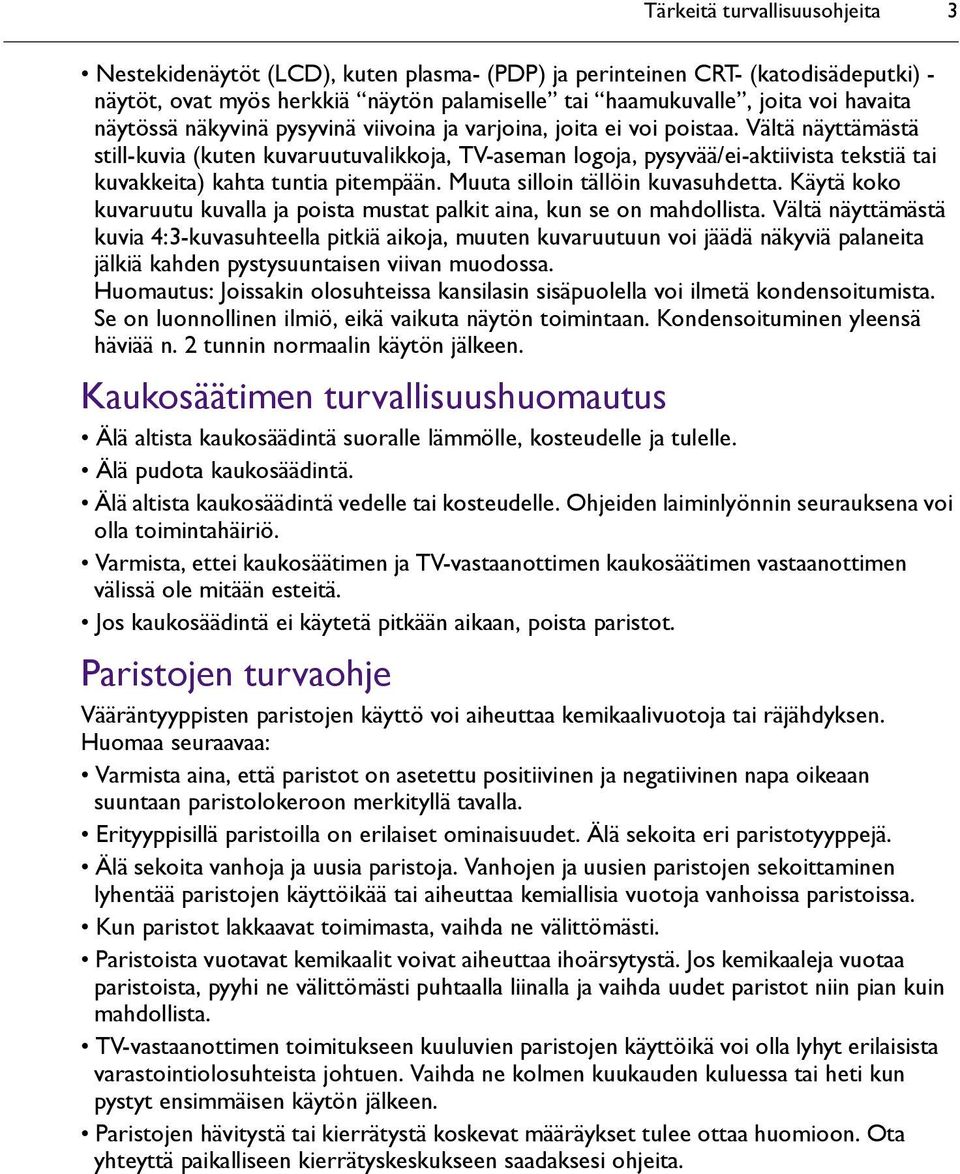

7 Tärkeitä turvallisuusohjeita 3 Nestekidenäytöt (LCD), kuten plasma- (PDP) ja perinteinen CRT- (katodisädeputki) - näytöt, ovat myös herkkiä näytön palamiselle tai haamukuvalle, joita voi havaita näytössä näkyvinä pysyvinä viivoina ja varjoina, joita ei voi poistaa. Vältä näyttämästä still-kuvia (kuten kuvaruutuvalikkoja, TV-aseman logoja, pysyvää/ei-aktiivista tekstiä tai kuvakkeita) kahta tuntia pitempään. Muuta silloin tällöin kuvasuhdetta. Käytä koko kuvaruutu kuvalla ja poista mustat palkit aina, kun se on mahdollista. Vältä näyttämästä kuvia 4:3-kuvasuhteella pitkiä aikoja, muuten kuvaruutuun voi jäädä näkyviä palaneita jälkiä kahden pystysuuntaisen viivan muodossa. Huomautus: Joissakin olosuhteissa kansilasin sisäpuolella voi ilmetä kondensoitumista. Se on luonnollinen ilmiö, eikä vaikuta näytön toimintaan. Kondensoituminen yleensä häviää n. 2 tunnin normaalin käytön jälkeen. Kaukosäätimen turvallisuushuomautus Älä altista kaukosäädintä suoralle lämmölle, kosteudelle ja tulelle. Älä pudota kaukosäädintä. Älä altista kaukosäädintä vedelle tai kosteudelle. Ohjeiden laiminlyönnin seurauksena voi olla toimintahäiriö. Varmista, ettei kaukosäätimen ja TV-vastaanottimen kaukosäätimen vastaanottimen välissä ole mitään esteitä. Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot. Paristojen turvaohje Vääräntyyppisten paristojen käyttö voi aiheuttaa kemikaalivuotoja tai räjähdyksen. Huomaa seuraavaa: Varmista aina, että paristot on asetettu positiivinen ja negatiivinen napa oikeaan suuntaan paristolokeroon merkityllä tavalla. Erityyppisillä paristoilla on erilaiset ominaisuudet. Älä sekoita eri paristotyyppejä. Älä sekoita vanhoja ja uusia paristoja. Vanhojen ja uusien paristojen sekoittaminen lyhentää paristojen käyttöikää tai aiheuttaa kemiallisia vuotoja vanhoissa paristoissa. Kun paristot lakkaavat toimimasta, vaihda ne välittömästi. Paristoista vuotavat kemikaalit voivat aiheuttaa ihoärsytystä. Jos kemikaaleja vuotaa paristoista, pyyhi ne välittömästi puhtaalla liinalla ja vaihda uudet paristot niin pian kuin mahdollista. TV-vastaanottimen toimitukseen kuuluvien paristojen käyttöikä voi olla lyhyt erilaisista varastointiolosuhteista johtuen. Vaihda ne kolmen kuukauden kuluessa tai heti kun pystyt ensimmäisen käytön jälkeen. Paristojen hävitystä tai kierrätystä koskevat määräykset tulee ottaa huomioon. Ota yhteyttä paikalliseen kierrätyskeskukseen saadaksesi ohjeita.

8 4 Tärkeitä turvallisuusohjeita BenQ ecofacts BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecofacts label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at for more details on BenQ's environmental commitments and achievements.

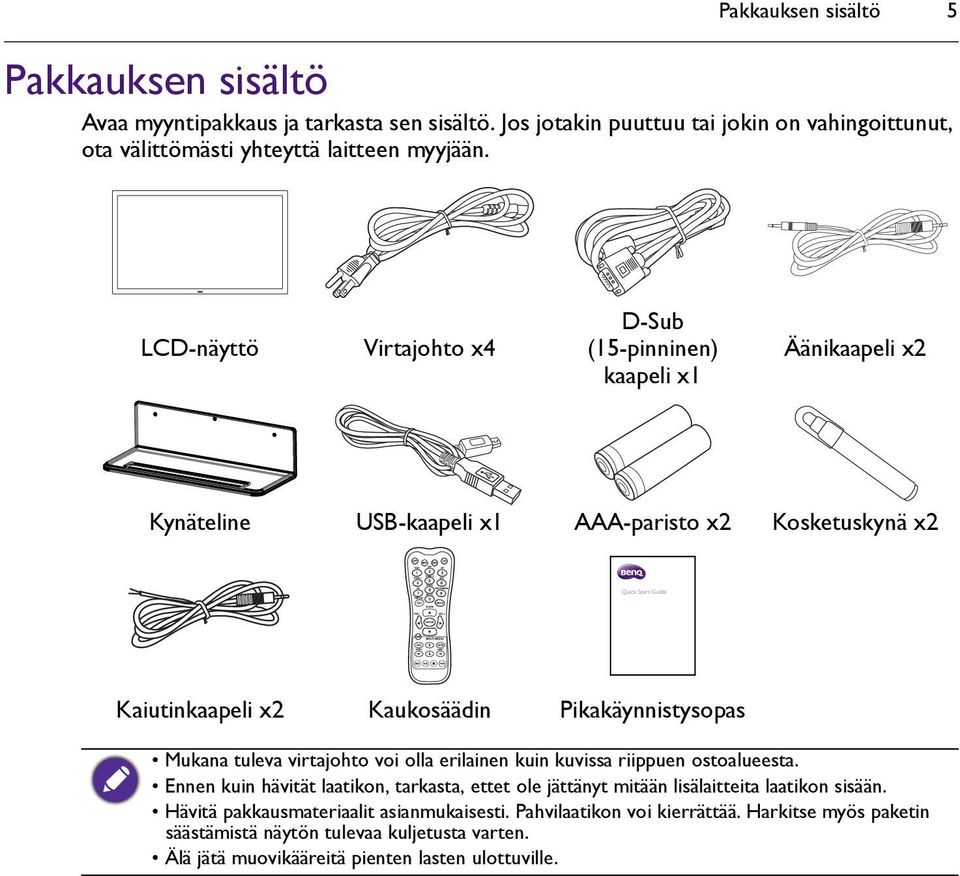

9 Pakkauksen sisältö 5 Pakkauksen sisältö Avaa myyntipakkaus ja tarkasta sen sisältö. Jos jotakin puuttuu tai jokin on vahingoittunut, ota välittömästi yhteyttä laitteen myyjään. LCD-näyttö Virtajohto x4 D-Sub (15-pinninen) kaapeli x1 Äänikaapeli x2 Kynäteline USB-kaapeli x1 AAA-paristo x2 Kosketuskynä x2 Kaiutinkaapeli x2 Kaukosäädin Pikakäynnistysopas Mukana tuleva virtajohto voi olla erilainen kuin kuvissa riippuen ostoalueesta. Ennen kuin hävität laatikon, tarkasta, ettet ole jättänyt mitään lisälaitteita laatikon sisään. Hävitä pakkausmateriaalit asianmukaisesti. Pahvilaatikon voi kierrättää. Harkitse myös paketin säästämistä näytön tulevaa kuljetusta varten. Älä jätä muovikääreitä pienten lasten ulottuville.

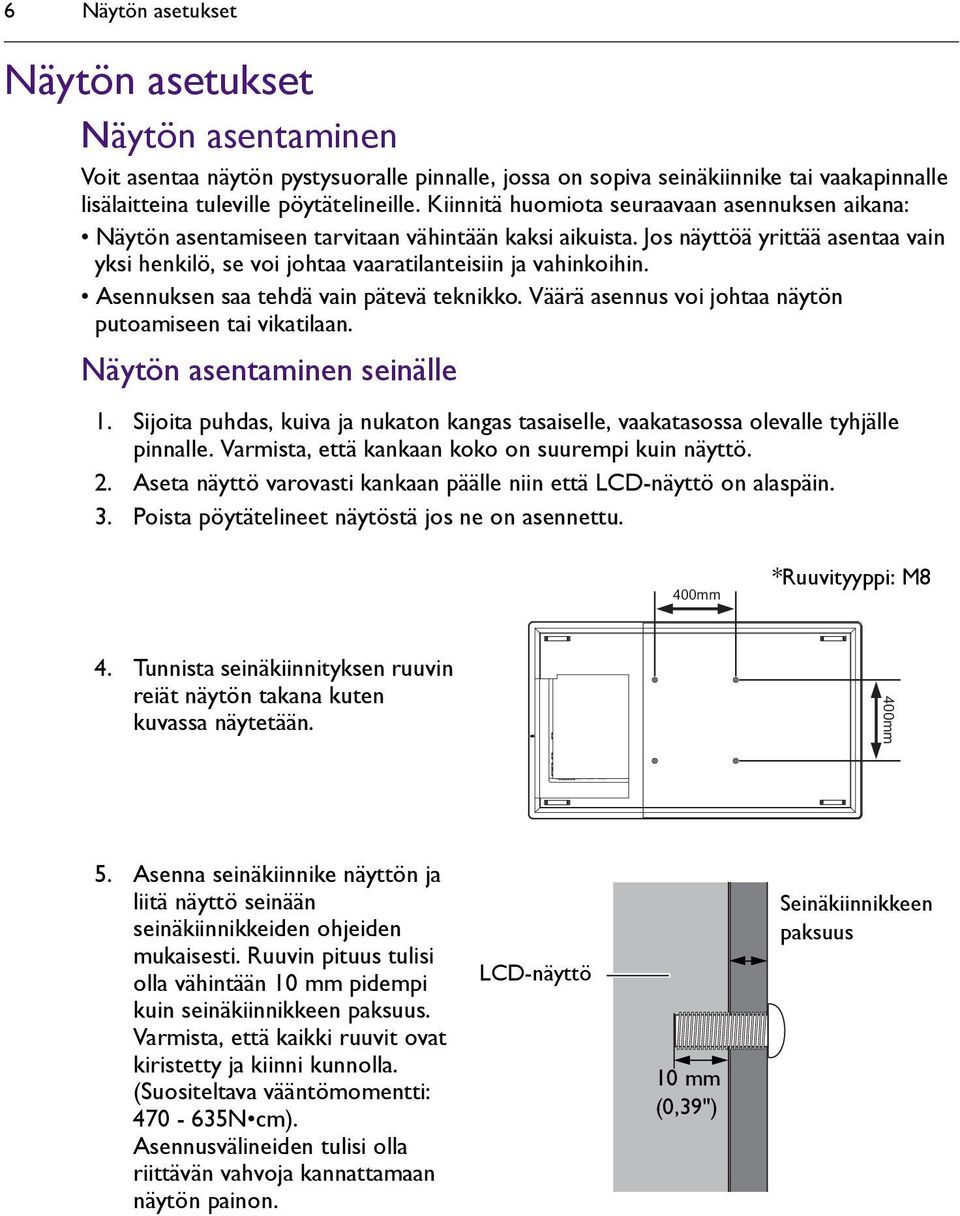

10 6 Näytön asetukset Näytön asetukset Näytön asentaminen Voit asentaa näytön pystysuoralle pinnalle, jossa on sopiva seinäkiinnike tai vaakapinnalle lisälaitteina tuleville pöytätelineille. Kiinnitä huomiota seuraavaan asennuksen aikana: Näytön asentamiseen tarvitaan vähintään kaksi aikuista. Jos näyttöä yrittää asentaa vain yksi henkilö, se voi johtaa vaaratilanteisiin ja vahinkoihin. Asennuksen saa tehdä vain pätevä teknikko. Väärä asennus voi johtaa näytön putoamiseen tai vikatilaan. Näytön asentaminen seinälle 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Poista pöytätelineet näytöstä jos ne on asennettu. 400mm *Ruuvityyppi: M8 4. Tunnista seinäkiinnityksen ruuvin reiät näytön takana kuten kuvassa näytetään. 400mm 5. Asenna seinäkiinnike näyttön ja liitä näyttö seinään seinäkiinnikkeiden ohjeiden mukaisesti. Ruuvin pituus tulisi olla vähintään 10 mm pidempi kuin seinäkiinnikkeen paksuus. Varmista, että kaikki ruuvit ovat kiristetty ja kiinni kunnolla. (Suositeltava vääntömomentti: N cm). Asennusvälineiden tulisi olla riittävän vahvoja kannattamaan näytön painon. LCD-näyttö 10 mm (0,39") Seinäkiinnikkeen paksuus

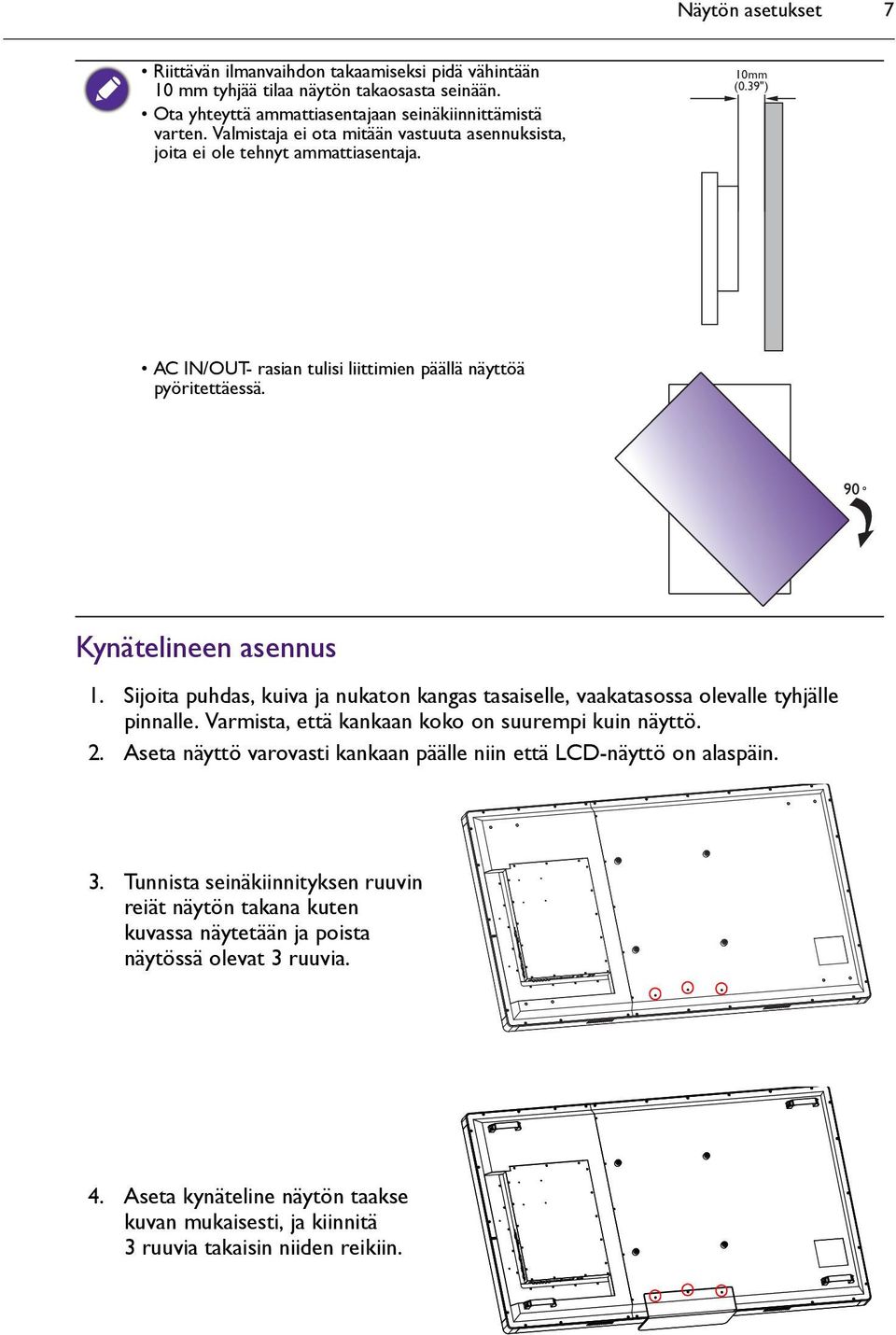

11 Näytön asetukset 7 Riittävän ilmanvaihdon takaamiseksi pidä vähintään 10 mm tyhjää tilaa näytön takaosasta seinään. Ota yhteyttä ammattiasentajaan seinäkiinnittämistä varten. Valmistaja ei ota mitään vastuuta asennuksista, joita ei ole tehnyt ammattiasentaja. 10mm (0.39") AC IN/OUT- rasian tulisi liittimien päällä näyttöä pyöritettäessä. Kynätelineen asennus 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Tunnista seinäkiinnityksen ruuvin reiät näytön takana kuten kuvassa näytetään ja poista näytössä olevat 3 ruuvia. 4. Aseta kynäteline näytön taakse kuvan mukaisesti, ja kiinnitä 3 ruuvia takaisin niiden reikiin.

12 8 Näytön asetukset 5. Aseta näyttö suoraan ja kynäteline on näytön alakulmassa.

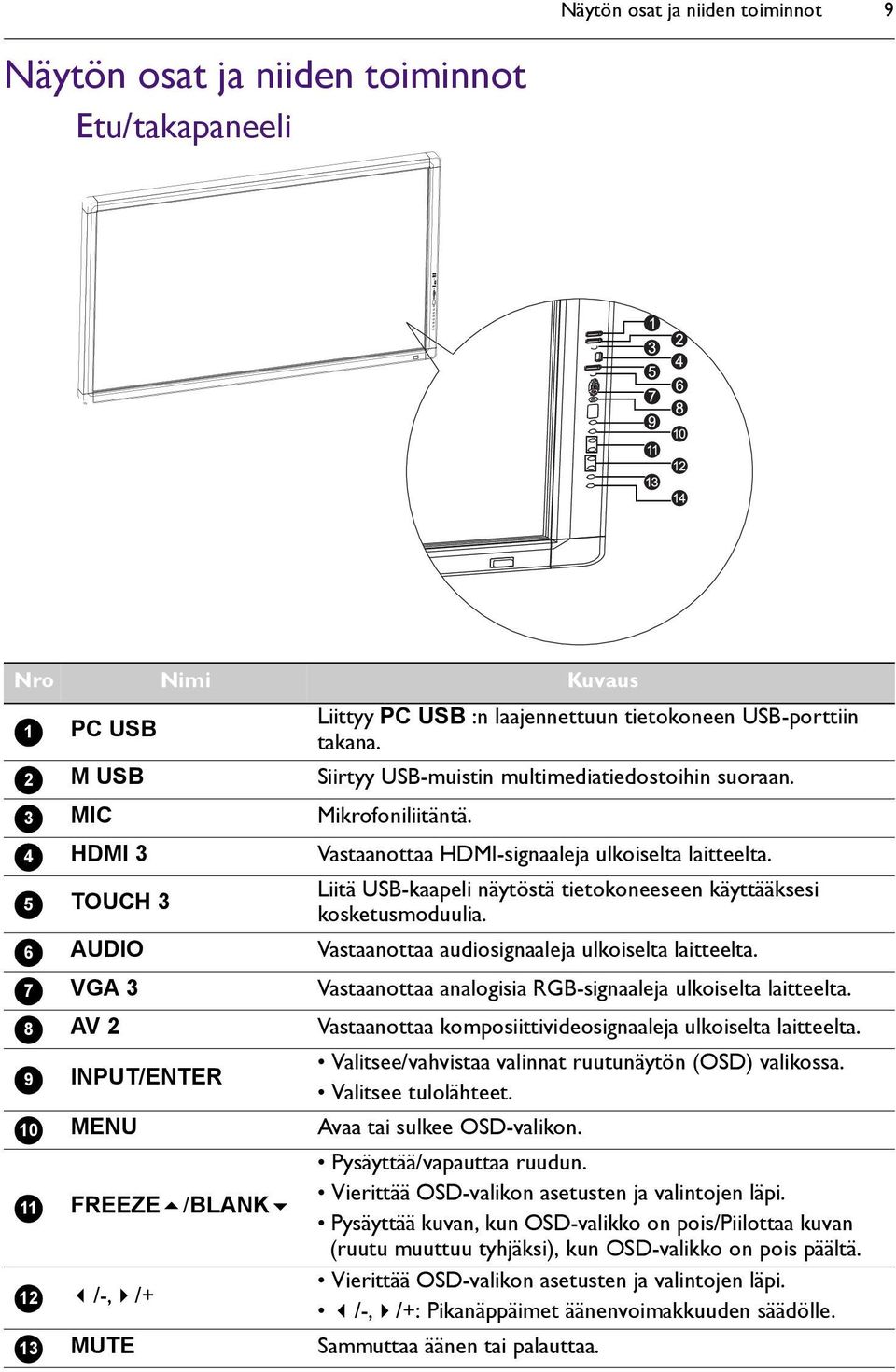

13 Näytön osat ja niiden toiminnot 9 Näytön osat ja niiden toiminnot Etu/takapaneeli Nro Nimi Kuvaus PC USB M USB MIC HDMI 3 TOUCH 3 AUDIO VGA 3 AV 2 INPUT/ENTER MENU FREEZE /BLANK /-, /+ MUTE Liittyy PC USB :n laajennettuun tietokoneen USB-porttiin takana. Siirtyy USB-muistin multimediatiedostoihin suoraan. Mikrofoniliitäntä. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta. Liitä USB-kaapeli näytöstä tietokoneeseen käyttääksesi kosketusmoduulia. Vastaanottaa audiosignaaleja ulkoiselta laitteelta. Vastaanottaa analogisia RGB-signaaleja ulkoiselta laitteelta. Vastaanottaa komposiittivideosignaaleja ulkoiselta laitteelta. Valitsee/vahvistaa valinnat ruutunäytön (OSD) valikossa. Valitsee tulolähteet. Avaa tai sulkee OSD-valikon. Pysäyttää/vapauttaa ruudun. Vierittää OSD-valikon asetusten ja valintojen läpi. Pysäyttää kuvan, kun OSD-valikko on pois/piilottaa kuvan (ruutu muuttuu tyhjäksi), kun OSD-valikko on pois päältä. Vierittää OSD-valikon asetusten ja valintojen läpi. /-, /+: Pikanäppäimet äänenvoimakkuuden säädölle. Sammuttaa äänen tai palauttaa.

14 10 Näytön osat ja niiden toiminnot 14 ON/OFF Näytön kytkeminen päälle ja pois. TOUCH 3 tulee käyttää HDMI 3 :n tai VGA 3:n kanssa.

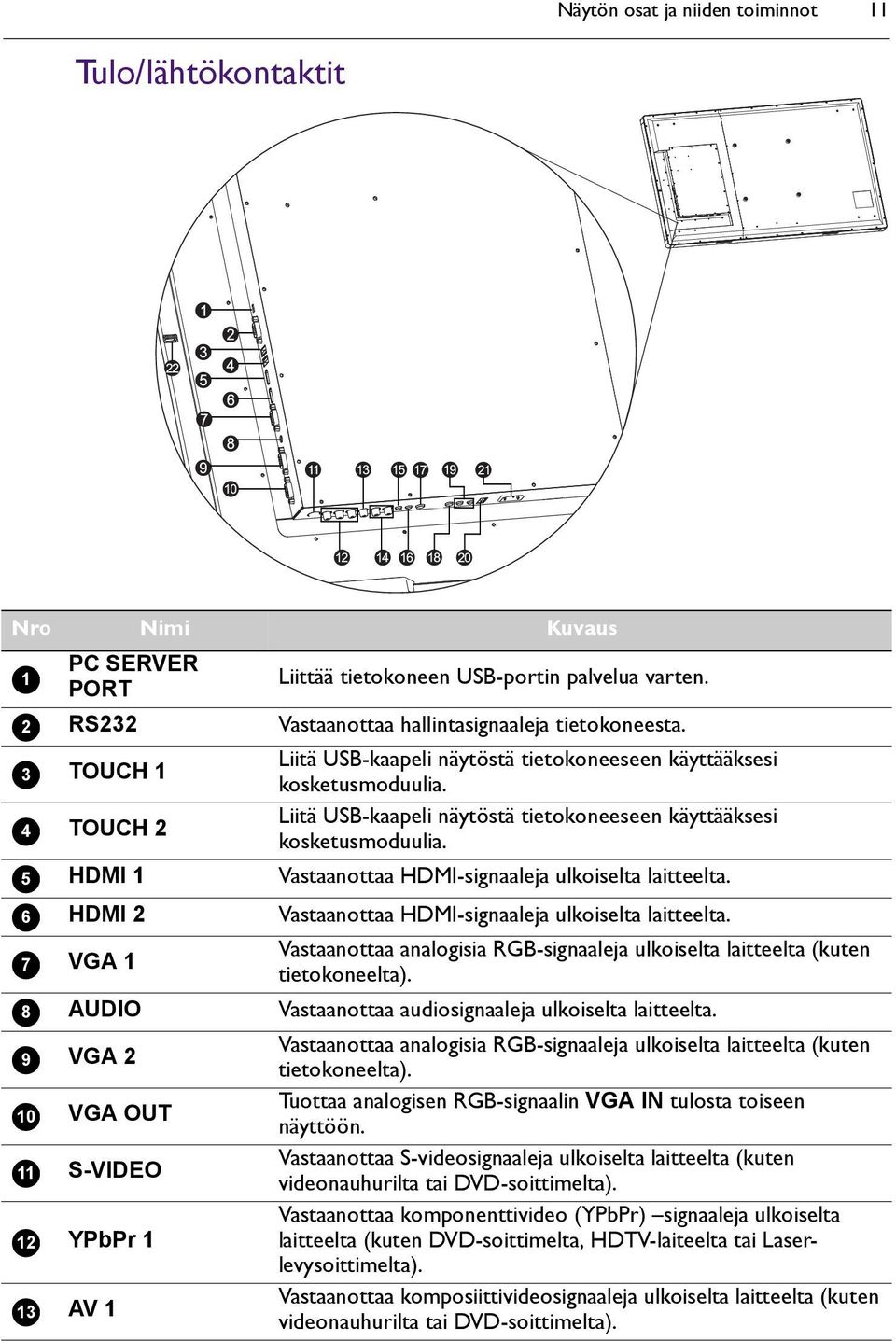

15 Näytön osat ja niiden toiminnot 11 Tulo/lähtökontaktit Nro Nimi Kuvaus PC SERVER PORT RS232 TOUCH 1 TOUCH 2 HDMI 1 HDMI 2 VGA 1 AUDIO VGA 2 VGA OUT S-VIDEO YPbPr 1 AV 1 Liittää tietokoneen USB-portin palvelua varten. Vastaanottaa hallintasignaaleja tietokoneesta. Liitä USB-kaapeli näytöstä tietokoneeseen käyttääksesi kosketusmoduulia. Liitä USB-kaapeli näytöstä tietokoneeseen käyttääksesi kosketusmoduulia. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta. Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta. Vastaanottaa analogisia RGB-signaaleja ulkoiselta laitteelta (kuten tietokoneelta). Vastaanottaa audiosignaaleja ulkoiselta laitteelta. Vastaanottaa analogisia RGB-signaaleja ulkoiselta laitteelta (kuten tietokoneelta). Tuottaa analogisen RGB-signaalin VGA IN tulosta toiseen näyttöön. Vastaanottaa S-videosignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta). Vastaanottaa komponenttivideo (YPbPr) signaaleja ulkoiselta laitteelta (kuten DVD-soittimelta, HDTV-laiteelta tai Laserlevysoittimelta). Vastaanottaa komposiittivideosignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta).

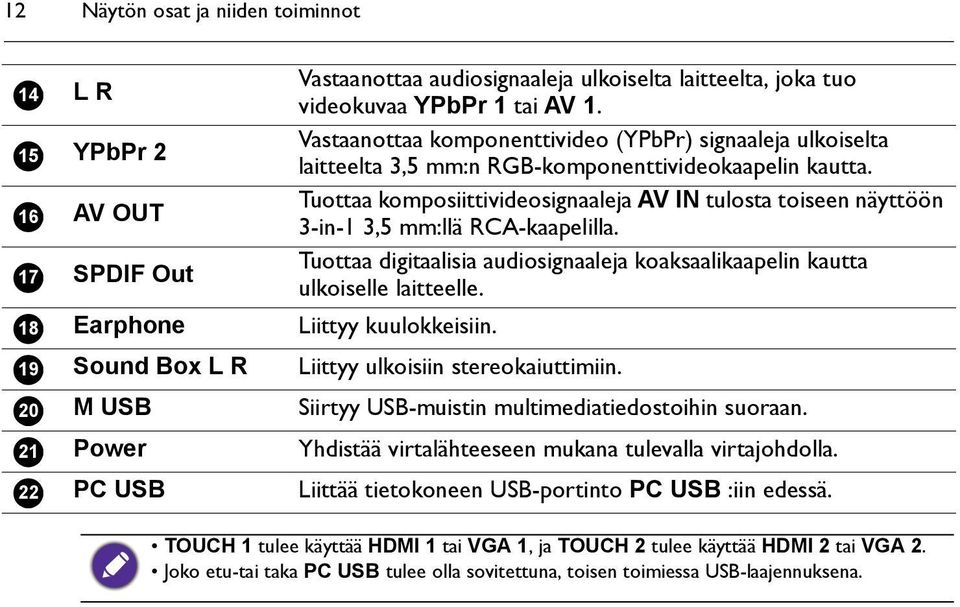

16 12 Näytön osat ja niiden toiminnot L R YPbPr 2 AV OUT SPDIF Out Earphone Sound Box L R M USB Power PC USB Vastaanottaa audiosignaaleja ulkoiselta laitteelta, joka tuo videokuvaa YPbPr 1 tai AV 1. Vastaanottaa komponenttivideo (YPbPr) signaaleja ulkoiselta laitteelta 3,5 mm:n RGB-komponenttivideokaapelin kautta. Tuottaa komposiittivideosignaaleja AV IN tulosta toiseen näyttöön 3-in-1 3,5 mm:llä RCA-kaapelilla. Tuottaa digitaalisia audiosignaaleja koaksaalikaapelin kautta ulkoiselle laitteelle. Liittyy kuulokkeisiin. Liittyy ulkoisiin stereokaiuttimiin. Siirtyy USB-muistin multimediatiedostoihin suoraan. Yhdistää virtalähteeseen mukana tulevalla virtajohdolla. Liittää tietokoneen USB-portinto PC USB :iin edessä. TOUCH 1 tulee käyttää HDMI 1 tai VGA 1, ja TOUCH 2 tulee käyttää HDMI 2 tai VGA 2. Joko etu-tai taka PC USB tulee olla sovitettuna, toisen toimiessa USB-laajennuksena.

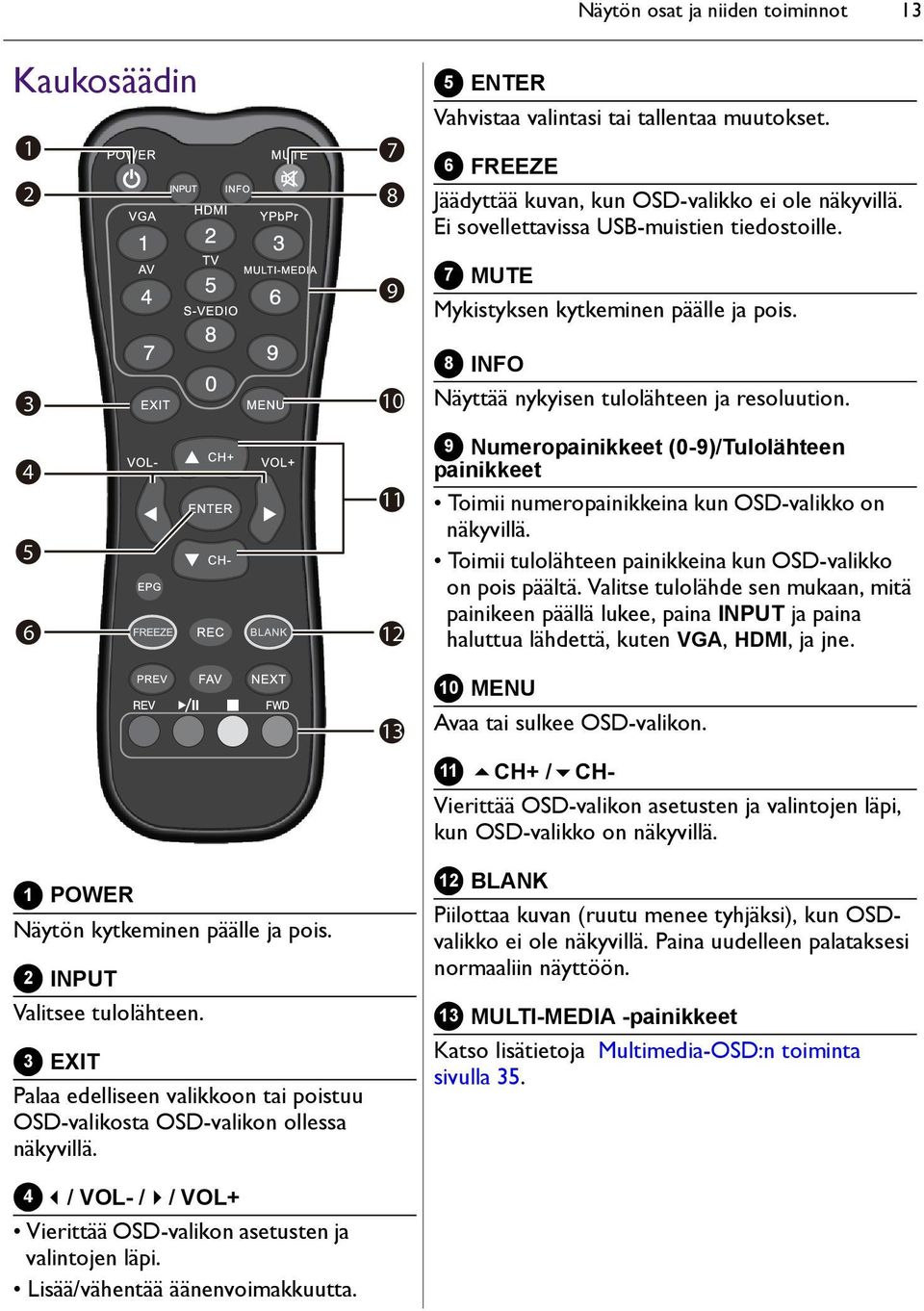

17 Näytön osat ja niiden toiminnot 13 Kaukosäädin POWER Näytön kytkeminen päälle ja pois. 2 INPUT Valitsee tulolähteen. EXIT Palaa edelliseen valikkoon tai poistuu OSD-valikosta OSD-valikon ollessa näkyvillä ENTER Vahvistaa valintasi tai tallentaa muutokset. 6 FREEZE Jäädyttää kuvan, kun OSD-valikko ei ole näkyvillä. Ei sovellettavissa USB-muistien tiedostoille. 7 MUTE Mykistyksen kytkeminen päälle ja pois. 8 INFO Näyttää nykyisen tulolähteen ja resoluution. 9 Numeropainikkeet (0-9)/Tulolähteen painikkeet Toimii numeropainikkeina kun OSD-valikko on näkyvillä. Toimii tulolähteen painikkeina kun OSD-valikko on pois päältä. Valitse tulolähde sen mukaan, mitä painikeen päällä lukee, paina INPUT ja paina haluttua lähdettä, kuten VGA, HDMI, ja jne. 10 MENU Avaa tai sulkee OSD-valikon. 11 CH+ / CH- Vierittää OSD-valikon asetusten ja valintojen läpi, kun OSD-valikko on näkyvillä. 12 BLANK Piilottaa kuvan (ruutu menee tyhjäksi), kun OSDvalikko ei ole näkyvillä. Paina uudelleen palataksesi normaaliin näyttöön. 13 MULTI-MEDIA -painikkeet Katso lisätietoja Multimedia-OSD:n toiminta sivulla / VOL- / / VOL+ Vierittää OSD-valikon asetusten ja valintojen läpi. Lisää/vähentää äänenvoimakkuutta.

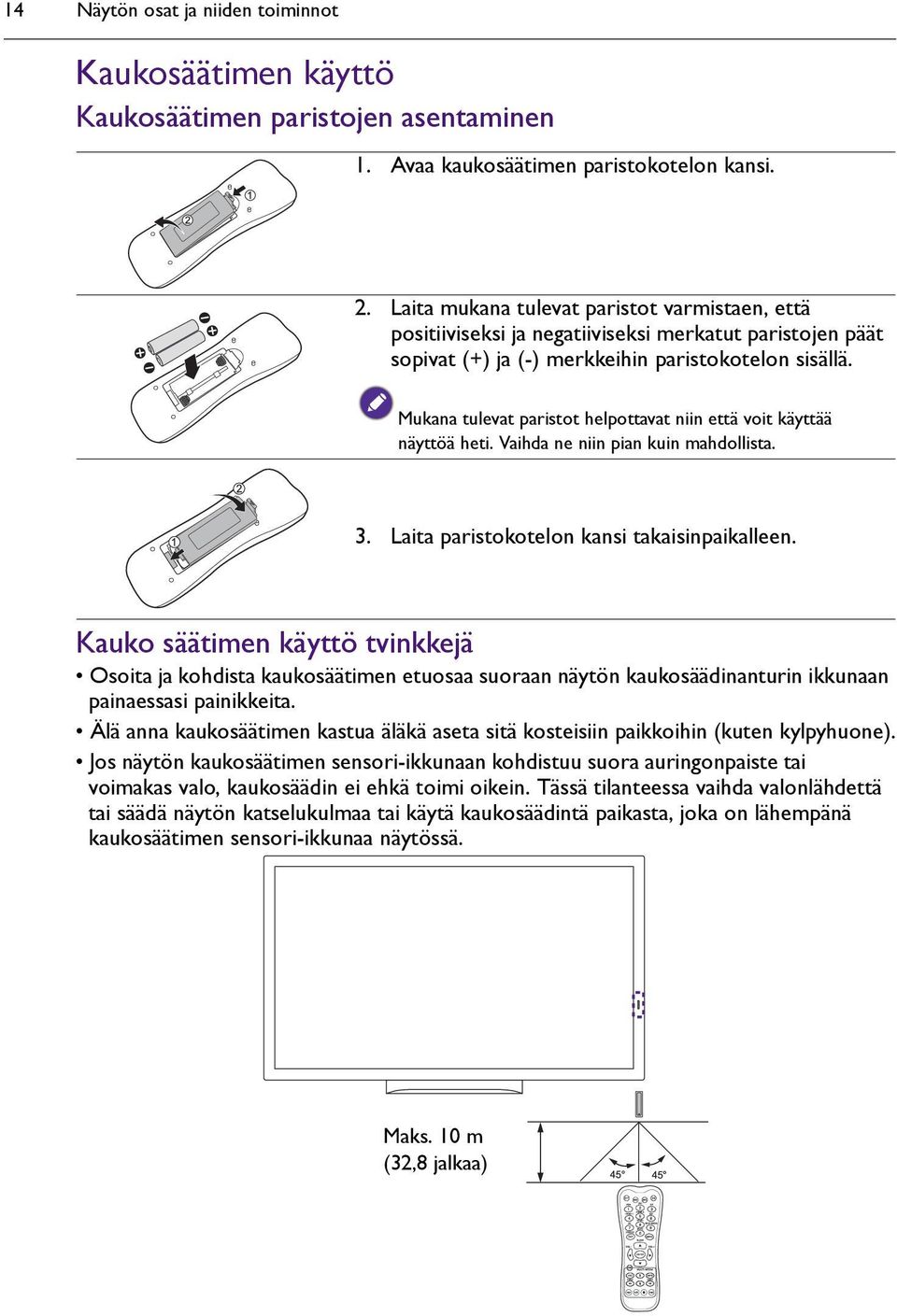

18 14 Näytön osat ja niiden toiminnot Kaukosäätimen käyttö Kaukosäätimen paristojen asentaminen 1. Avaa kaukosäätimen paristokotelon kansi. 2. Laita mukana tulevat paristot varmistaen, että positiiviseksi ja negatiiviseksi merkatut paristojen päät sopivat (+) ja (-) merkkeihin paristokotelon sisällä. Mukana tulevat paristot helpottavat niin että voit käyttää näyttöä heti. Vaihda ne niin pian kuin mahdollista. 3. Laita paristokotelon kansi takaisinpaikalleen. Kauko säätimen käyttö tvinkkejä Osoita ja kohdista kaukosäätimen etuosaa suoraan näytön kaukosäädinanturin ikkunaan painaessasi painikkeita. Älä anna kaukosäätimen kastua äläkä aseta sitä kosteisiin paikkoihin (kuten kylpyhuone). Jos näytön kaukosäätimen sensori-ikkunaan kohdistuu suora auringonpaiste tai voimakas valo, kaukosäädin ei ehkä toimi oikein. Tässä tilanteessa vaihda valonlähdettä tai säädä näytön katselukulmaa tai käytä kaukosäädintä paikasta, joka on lähempänä kaukosäätimen sensori-ikkunaa näytössä. Maks. 10 m (32,8 jalkaa)

19 Liitäntä 15 Liitäntä Audio/videosignaalien liittäminen Kiinnitä huomiota seuraaviin kohtiin kaapeleita liitettäessä: Sammuta kaikki laitteet. Tutustu näytön audio/videoportteihin ja laitteisiin, joita haluat käyttää. Huomioi, että väärät liitännät voivat vaikuttaa kuvan laatuun. Älä poista kaapeleita porteista vetämällä kaapelista itsestään. Tartu ja vedä aina kaapelin päässä olevista liittimistä. Varmista, että kaikki kaapelit ovat kunnolla asetettuja ja kiinni paikoillaan. VGA-tulon liittäminen 1. Liitä näytön VGA 1 liitin näyttöön tietokoneen VGA lähtöliitäntään D-Sub (15-pinninen) -kaapelilla. 2. Liitä tietokoneen äänilähtöliitin näytön AUDIO liitäntään käyttäen sopivaa äänikaapelia. 3. Katsellaksesi kuvia tästä tulosta, paina kaukosäätimessä INPUT-painiketta ja VGA-painiketta. D-Sub (15-pinninen) kaapeli Äänikaapeli Tietokone Tämä äänikaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

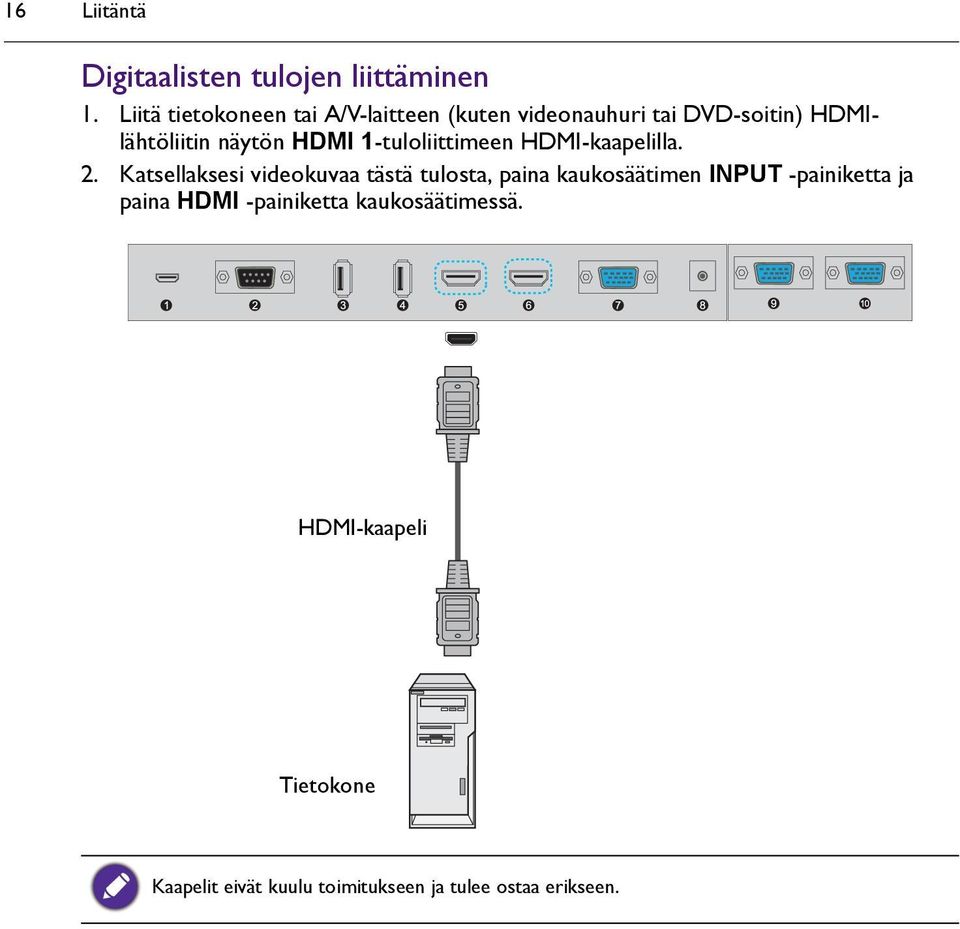

20 16 Liitäntä Digitaalisten tulojen liittäminen 1. Liitä tietokoneen tai A/V-laitteen (kuten videonauhuri tai DVD-soitin) HDMIlähtöliitin näytön HDMI 1-tuloliittimeen HDMI-kaapelilla. 2. Katsellaksesi videokuvaa tästä tulosta, paina kaukosäätimen INPUT -painiketta ja paina HDMI -painiketta kaukosäätimessä. HDMI-kaapeli Tietokone Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

21 Liitäntä 17 YPbPr-komponenttivideotulon liittäminen 1. Liitä YPbPr 1 liittimet näyttöön komponenttilähtöliittimeen A/V -laitteessa (kuten videonauhuri tai DVD -soitin) käyttäen komponenttivideokaapelia. 2. Liitä DVD-soittimen äänilähtöliitin näytön liitäntään käyttäen sopivaa äänikaapelia L R liittimiin näytössä käyttämällä sopivaa audiokaapelia. 3. Katsellaksesi videokuvaa tästä tulosta, paina kaukosäätimen INPUT -painiketta ja paina YPbPr -painiketta kaukosäätimessä. Komponenttivideokaapeli Äänikaapeli DVD-soitin / videonauhuri Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

22 18 Liitäntä AV- ja S-Video-tulojen liittäminen 1. Liitä S-VIDEO tai AV 1 liittimet näyttöön lähtöliittimeen A/V -laitteessa (esim. videonauhuri) käyttäen sopivaa videokaapelia. 2. Liitä videonauhurin äänilähtöliitin näytön AV 1 liitäntään käyttäen sopivaa äänikaapelia. 3. Katsoaksesi videokuvaa tästä tulosta, paina kaukosäätimen INPUT -painiketta ja paina AV -painiketta AV-signaalille, tai paina INPUT -painiketta toistuvasti S-Videosignaalille. S-videokaapeli AVkaapeli Äänikaapeli DVD-soitin / videonauhuri Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

23 Liitäntä 19 Multimedia-tulojen liittäminen Katso multimedia-tiedostoja USB-muistista: 1. Liitä USBmuisti M USB porttiin. 2. Paina INPUT ja MULTI-MEDIA kaukosäätimessä tai valitse Media päästäksesi multimedian OSD-järjestelmään. Katso lisätietoja kohdasta Multimedia-OSD:n toiminta sivulla 35. USB-muisti Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

24 20 Liitäntä Kosketusmoduulin liittäminen Liitä USB TYPE A FOR TOUCH (A-tyyppi) liitin (TOUCH 1, TOUCH 2, tai TOUCH 3) näytössä tietokoneen USB-porttiin käyttämällä mukana tulevaa USB-kaapelia. Näytön kosketusmoduuli tukee helppoja Plug-and-Play-toimintoja. Tietokoneelle ei tarvitse asentaa muita laiteohjaimia. USB-kaapeli Tietokone Älä koske kosketusnäytön kehykseen (siihen, missä anturit sijaitsevat) kosketusmoduulin käyttöönoton aikana. Suosittelemme, että liität näytön suoraan PC-tietokoneeseen tai kannettavaan. Älä asenna näyttöön mitään sen pintaan tulevaa lisälaitetta, joka saattaa häiritä kosketustoimintoja. Jos kuvassa näkyy haamukuvia, irrota kaikki USB-kaapelit ja liitä ne uudelleen paikalleen. Jos kuva ei vieläkään ole hyvä, käytä toista A:stä A:han -tyypin USB-kaapelia. TOUCH 1 tulee käyttää HDMI 1 tai VGA 1, TOUCH 2 tulee käyttää HDMI 2 tai VGA 2, ja TOUCH 3 tulee käyttää HDMI 3 tai VGA 3.

25 Virran kytkeminen Liitä virtajohdon toinen pää näytön Power liitäntään ja toinen pää sopivaan virtalähteeseen (jos virtalähte on kytkimellä varustetta, laita kytkin päälle). Liitäntä 21 Mukana tuleva virtajohto sopii käytettäväksi vain V AC virran kanssa. Kuvassa oleva virtajohto ja lähde voivat erota niistä joita alueellasi käytetään. Käytä vain alueelle sopivaa virtajohtoa. Älä koskaan käytä virtajohtoa, joka näyttää vahingoittuneelta tai hankautuneelta, äläkä muuta virtajohdon pistoketyyppiä. Pidä silmällä virran kuormitusta, kun käytät jatkojohtoa tai haaroitusrasiaa. Tässä näytössä ei ole käyttäjän huollettavia osia. Älä koskaan ruuvaa auki tai irrota mitään kansia. Näytön sisällä on vaarallinen jännite. Kytke virta pois päältä ja irrota virtajohto ennen kuin siirrät näyttöä.

26 22 Kosketusruudun käyttö Kosketusruudun käyttö Voit käyttää optista kosketusnäyttö käyttöjärjestelmäsi hallintaan. Kosketusnäyttö pystyy emuloimaan hiiren perustoimintoja ja tukee moni-kosketustoimintoja Windows 7/8:ssa*. Seuraava taulukko näyttää luettelon liikeistä joita voit käyttää kosketusnäytöllä. Varmista, että olet asentanut USB-kaapelin tietokoneen näyttöön. *Monikosketustoimintoja tukee vain Windows 8 sekä Windows 7 - versiot Home Premium, Professional, Enterprise ja Ultimate. Windows XP, Windows Vista ja Windows 7 - Starter ja Home Basic versiota monikosketus ei tue. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Käyttöjärjestelmätoiminnot Windows XP, Windows Vista ja Windows 7 Napauta ruutua kerran. Liikkeet Klikkaus Napauta ruutua kahdesti. Kaksoisklikkaa 1. Paina kohdetta. 2. Pidä ja odota kunnes sininen rengas tulee näkyviin. 3. Vapauta sormesi. Oikean painikkeen napsauttaminen Vedä yhtä sormea vasemmalle tai oikealle. Vedä

27 Kosketusruudun käyttö 23 Käyttöjärjestelmätoiminnot Windows Vista ja Windows 7 Liikkeet Vedä yhtä sormea vasemmalle tai oikealle. Valinta Vedä sormeasi nopeasti (sipaisu) haluttuun suuntaan. Panoraama ylös / Panoraama alas / Taakse / Eteen Monikosketustoiminnot Windows 7 versiot Home Premium, Professional, Enterprise ja Ultimate 1. Paina kohdetta. 2. Napauta ruutua toisella sormella. 3. Vapauta toinen sormesi. Oikean painikkeen napsauttaminen Vedä yhtä tai kahta sormea ylös tai alas. Rullaus tai or Liikuta kahta sormea erilleen tai kohti toisiaan. Zoomi

28 24 Kosketusruudun käyttö Käyttöjärjestelmätoiminnot Liikkeet Liikuta kahta sormea vastakkaisiin suuntiin. Käytä yhtä sormea kiertäen toisen ympäri. Erityisten sovellusten tukema Napauta kahta sormea samanaikaisesti. Kohteen tulisi olla sormien välin keskikohdassa. Erityisten sovellusten tukema Windows XP, Windows Vista ja Windows 7 Paina ja pidä pohjassa 4 sekunnin ajan. Windowsin lepotilasta herääminen (S3) Liike Windows 8:lle Kuvaus Opi painamalla ja pitämällä paikallaan Tämä kosketustoiminto avaa ohjeen (esimerkiksi työkalun vihjeen tai sisältövalikon) ilman, että itse toimintoa valitaan. Tällä tavalla näkyvät asiat eivät vaikuta käyttäjän sormea liu uttamalla tekemään panorointiin. Napauta ensisijaisen toiminnon suorittamiseksi Elementin napauttaminen suorittaa sen ensisijaisen toiminnon, esimerkiksi käynnistää sovelluksen tai suorittaa komennon.

29 Kosketusruudun käyttö 25 Liike Kuvaus Liu uta panoroidaksesi Liu utusta käytetään yleensä panorointiin, mutta sitä voidaan käyttää myös siirtämiseen, piirtämiseen tai kirjoittamisee. Liu utusta voidaan käyttää myös pienten, tiheässä olevien elementtien kohdistamiseen hankaamalla (liu uttamalla sormea elementtien, kuten valintapainikkeiden yli). Valitse, komenna tai siirrä pyyhkäisemällä Sormen liu uttaminen lyhyen matkaa panorointisuunnan vastaisesti valitsee kohteita luettelosta tai ruudukosta (ListViewja GridLayout-säätimet). Avaa Sovelluspalkin oikeilla komennoilla, kun kohteet valitaan. Nipistä tai venytä zoomataksesi Vaikka nipistämistä ja venyttämistä tavallisesti käytetäänkin koon muuttamiseen, niitä voidaan käyttää myös siirtymiseen alkuun, loppuun tai muuhun kohtaan sisällössä Semanttisella Zoomilla. Semanttinen Zoom on pienennetty näkymä ryhmästä kohteita, josta on helppo siirtyä haluttuun kohtaan sisällössä. Kierrä kääntämällä Voit kiertää kohdetta kiertämällä sitä kahdella tai useammalla sormella.

30 26 Kosketusruudun käyttö Tärkeitä ohjeita kosketusnäytön käyttämisen Puhdista kehys, kun havaitset ongelmia kosketusnäytön toiminnassa. Ennen ruudun puhdistamista varmista, että näytön virta on katkaistu ja irrota verkkojohto pistorasiasta. Puhdista ruutu ja infrapunasuodatin pölystä ja liasta säännöllisesti. Infrapunasuodattimen puhdistamiseen voi käyttää laimeaa alkoholipitoista puhdistusainetta. Älä koskaan puhdista ruutua hankaavia aineita sisältävällä puhdistusaineella. Puhdista kosketusnäyttö neutraalilla puhdistusaineella. Vältä syövyttävien ainesosien, banaaniöljyn tai ammoniakin käyttöä. Kostuta puhdas, pehmeä ja nukkaamaton liina neutraalilla puhdistusaineella ja puhdista kosketusnäyttö sillä. Älä suihkuta puhdistusainetta suoraan näyttöön tai laitteen runkoon. Se saattaa aiheuttaa oikosulun kosketusnäytössä. Pidä kosketusnäyttö kaukana suorasta auringonvalosta tai spottivaloista.

31 Perustoiminnot 27 Perustoiminnot Näytön kytkeminen päälle ja pois Vain pääkytkimestä kytkemällä jompikumpi virtapainike toimii. Kytkeäksesi näytön päälle tai pois päältä, paina näytön hallintapaneelin tai kaukosäätimen virtapainiketta. Virtapainike Pääkytkin Näytön valmiustila käyttää yhä virtaa. Virran katkaisemiseksi kokonaan aseta virtakytkin offasentoon tai irrota virtajohto virtalähteestä. Näyttö noudattaa VESA-hyväksyttyä DPM virranhallintatoimintoa. Virranhallintatoiminto on energiaa säästävä ominaisuus, joka vähentää automaattisesti näytön virrankulutusta kun näppäimistöä tai hiirtä ei käytetä tiettyyn aikaan.

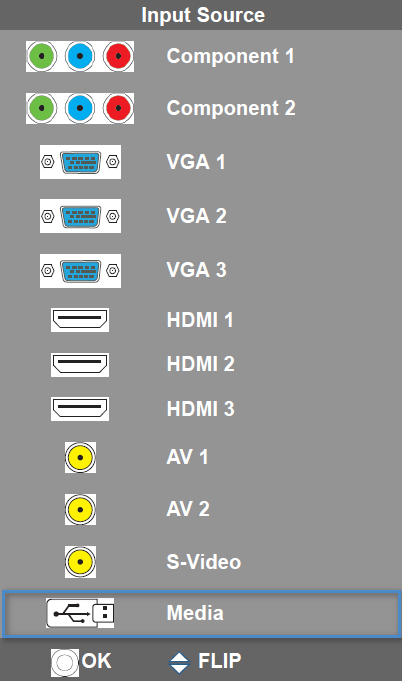

32 28 Perustoiminnot Tulosignaalin vaihto Paina kaukosäätimen INPUT -painiketta ja signaalinvalinta painikkeita tai hallintapaneelin INPUT -painiketta valitaksesi tulosignaalin. RP700+ Tulolähde Komponentti 1 Komponentti 2 VGA 1 VGA 2 VGA 3 HDMI 1 HDMI 2 HDMI 3 AV 1 AV 2 S-Video Media OK KÄÄNNÄ Äänenvoimakkuuden tason säätö säätää Paina hallintapaneelissa /- tai /+ tai / VOL- / / VOL+ kaukostääimessä säätääksesi äänenvoimakkuutta.

33 OSD (ruutunäyttö) valikko 29 OSD (ruutunäyttö) valikko Yleisnäkymä OSD-valikosta Valikon nimi Valinnat/toiminnot Katso sivu Kuva Ääni Oletus Kello Kuvatila Värilämpötila Kuvasuhde Kohinanvaimennus Näyttö Taustavalo Autom. taustavalo Äänitila Tasapaino Autom. äänenvoim. Surround-ääni SPDIF-TILA Tasapainottaja Vahvistimen hallinta OSD-kieli Sekoitus Näppäinlukko Palauta tehdasasetukset Lämpötilanhallinta Kello Katk.aika Pääl.meno Uniajastin Automaattinen uni OSD-kesto Jotkut toiminnot ovat saatavilla vain kun tietty tulosignaalilähde on valittuna.

34 30 OSD (ruutunäyttö) valikko OSD-valikon toiminnot Hallintapaneelin painikkeiden käyttö Kaukosäätimen käyttö 1. Paina MENU avataksesi OSD -valikon. 1. Paina MENU avataksesi OSD -valikon. 2. Paina OSD-valikossa tai valitaksesi kohteen. 2. Paina tai valitaksesi kohdan. 3. Paina INPUT/ENTER vahvistaaksesi valinnan. 3. Paina ENTER vahvistaaksesi valinnan. 4. Paina tai valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina INPUT/ENTER tallentaaksesi muutokset. 4. Paina ja valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina ENTER vahvistaaksesi muutokset. 5. Paina MENU sulkeaksesi OSD -valikon. 5. Paina MENU sulkeaksesi OSD -valikon.

35 OSD (ruutunäyttö) valikko 31 Kuva valikko Kuva Kuvatila Standardi Värilämpötila Käyttäjä Kuvasuhde 4:3 Kohinanvaimennus Oletus Näyttö Automaattinen säätö Taustavalo Autom. taustavalo 10 Nimi Kuvatila Värilämpötila Kuvasuhde Kohinanvaimennus Näyttö Taustavalo Autom. taustavalo Kuvaus Asettaa näyttötilan. Saatavilla olevat tilat ovat Standardi, Kohtalainen, Käyttäjä, Luokkahuone, ja Dynaaminen. Ominaisuuksia, kuten Kontrasti, Kirkkaus, Väri, Terävyys, ja Sävy voidaan säätää, jos tila on asetettu Käyttäjä. Säätää värilämpötilaa. Saatavilla olevat värilämpötilat ovat Luokkahuone, Lämmin, Keskitaso, Viileä, ja Käyttäjä. Ominaisuuksia, kuten Punainen, Vihreä, ja Sininen voidaan säätää edelleen, jos värilämpötila on asetettu Käyttäjä. Asettaa kuvan kuvasuhteen. Saatavilla olevat kuvasuhteet ovat Automaattinen, 4:3, 16:9, Zoom1, Zoom2, Yliskannaus, Panoraama, Pisteestä pisteeseen. Kunkin tulon tukemat kuvasuhteet: HDMI: Automaattinen, 4:3, 16:9, Zoom1, Zoom2, Yliskannaus, Panoraama, Pisteestä pisteeseen. VGA: 4:3, 16:9, Pisteestä pisteeseen. M-USB: Automaattinen, 4:3, 16:9. AV, komponentti ja S-video: Automaattinen, 4:3, 16:9, Zoom1, Zoom2, Panoraama. Vähentää eri mediasoittimien aiheuttamaa sähköistä kuvien kohinaa. Saatavilla olevat tilat ovat Pois, Matala, Keski, Korkea, ja Oletus. Asettaa ruudun Automaattinen säätö, tai hienosäätää manuaalisesti Vaakasij., Pystysij., Koko, ja Vaihe. Säätää taustavalon voimakkuutta ruudulle. Asettaa taustavalon voimakkuuden automaattiseen tilaan Pois tai Päällä.

36 32 OSD (ruutunäyttö) valikko Ääni valikko Ääni Äänitila Tasapaino Autom. äänenvoim. Surround-ääni SPDIF-TILA Tasapainottaja Vahvistimen hallinta Standardi Päällä Pois Automaattinen Standardi Sisällä Nimi Äänitila Tasapaino Autom. äänenvoim. Surround-ääni SPDIF-TILA Tasapainottaja Vahvistimen hallinta Kuvaus Säätää äänenlähtöä kaiuttimista. Saatavilla olevat tilat ovat Standardi, Musiikki, Elokuva, Urheilu, ja Käyttäjä. Ominaisuuksia, kuten Diskantti ja Basso voidaan säätää, jos tila on asetettu Käyttäjä. Säätää äänen tasapainoa. Asettaa äänenvoimakkuuden automaattiseen tilaan Pois tai Päällä. Asettaa surround-tilan Pois, Surround, tai SRS Trusurround XT. Asettaa SPDIF-tilan PCM tai Automaattinen. Asettaa tasapainottajan tilaksi Käyttäjä, Standardi, Musiikki, Elokuva, tai Urheilu. Ominaisuuksia, kuten 120HZ, 500HZ, 1,2KHZ, 7,5KHZ, ja 12KHZ voidaan säätää, kun tila on asetettu Käyttäjä. Asettaa vahvistimen hallintatilan Sisällä tai Ulkona.

37 OSD (ruutunäyttö) valikko 33 Oletus valikko Oletus OSD-kieli Sekoitus Näppäinlukko Palauta tehdasasetukset Lämpötilanhallinta Suomalainen Pois Pois Pois Nimi OSD-kieli Sekoitus Näppäinlukko Palauta tehdasasetukset Lämpötilanhallinta Kuvaus Asettaa halutun kielen OSD-valikolle. Asettaa sekoitustilat Pois, Matala, Keski, tai Korkea. Asettaa näppäinlukon tilan Pois tai Päällä. Palauttaa kaikki asetukset tehdasasetusarvoihin valinnoilla Kyllä tai Ei. Asettaa lämpötilan hallintatilan Pois tai Päällä.

38 34 OSD (ruutunäyttö) valikko Kello valikko Kello Kello Katk.aika Pääl.meno Uniajastin Automaattinen uni OSD-kesto Päiväys Pois Pois Pois Pois Pois Kello Nimi Kuvaus Asettaa päiväyksen ja ajan kohteilla kuten Päiväys, Kuukausi, Vuosi, Tunti, Minuutti. Asettaa nykyisen ajan ennen kuin asetat Pääl.meno/Katk.aika. Asettaa ajan, milloin näyttö sammutetaan. Saatavilla olevat valinnat ovat Katk.aika Pois, Kerran, Joka päivä, Ma - Pe, Ma - La, La - Su, ja Su. Ominaisuuksia, kuten Tunti ja Minuutti voidaan säätäälisää. Asettaa ajan, milloin näyttö kytketään päälle. Saatavilla olevat valinnat ovat Pääl.meno Pois, Kerran, Joka päivä, Ma - Pe, Ma - La, La - Su, ja Su. Ominaisuuksia, kuten Tunti ja Minuutti voidaan säätäälisää. Asettaa ajan näytön lepotilaan Pois, 10min, 20min, 30min, 60min, Uniajastin 90min, 120min, 180min, ja 240min. Automaattinen Asettaa automaattisen lepotilan Pois tai Päällä. uni OSD-kesto Asettaa ajan OSD:lle kestämään Pois, 5s, 10s tai 15s.

39 Multimedia-OSD:n toiminta 35 Multimedia-OSD:n toiminta Multimedia-OSD järjestelmä tarjoaa monia eri asetuksia, jolloin näyttö liittyy USBmuisteihin. Multimedia OSD -järjestelmää käytetään näin: 1. Varmista, että USB-muisti on liitetty näyttöön oikein. Katso lisätietoja Multimediatulojen liittäminen sivulla Paina kaukosäätimen painiketta MULTI-MEDIA tai valitse Media lähteen valintapalkista, jotta pääset multimedia OSD -järjestelmään. Pääsivu avautuu. 3. Valitse haluamasi valikko. Kaukosäätimen multimediapainikkeet Käytä multimedia OSD -järjestelmää kaukosäätimen painikkeilla. Nro Nimi Kuvaus MENU EXIT ENTER / / / REV Vaihtaa OSD-valikkoon. Palaa levyn valinnan juurisivulle. Valitsee/poistaa kohteen valinnan. Suuntanuolet halutun kohdan valintaan. Siirtyy nopeasti taaksepäin nykyiseen valittuun kohteeseen. Käynnistää/palauttaa/pysäyttää toiston FWD PREV NEXT Pysäytää kuvan toiston. Siirtyy nopeasti eteenpäin nykyiseen valittuun kohteeseen. Palaa edelliseen valittuun kohteeseen. Menee seuraavaan valittuun kohteeseen.

40 36 Multimedia-OSD:n toiminta Tiedostojen katselu Näet USB-muistissa olevat tiedostot liittämällä USB-muistin näytön M USB -liittimeen ja valitse VALOKUVA, ELOKUVA, MUSIIKKI, ja TEKSTI. VALOKUVA: Tekee luettelon kaikista tuetuista kuvatiedostoista esikatselunäkymänä. Valitse haluamasi kuva ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan. Return Kaukosäätimen painikkeen toiminnot Nro Nimi Kuvaus MENU Vaihtaa OSD-valikkoon. EXIT Palaa levyn valinnan juurisivulle. ENTER Valitsee/poistaa halutun kuvan valinnan. / / / Suuntanuolet halutun kuvan valintaan. REV Käynnistää/palauttaa/pysäyttää toiston FWD PREV NEXT Pysäytää kuvan toiston. Palaa edelliseen valittuun kuvaan. Menee seuraavaan valittuun kuvaan. Kaukosäätimen INFO -painikkeen painamisen sijaan kursorissa olevan metadatan valinta paljastetaan n. 3 sekuntia myöhemmin. Käytä / / / ja ENTER valitaksesi useita tiedostoja soittolistana. Käytä / edelliseen/seuraavaan kuvaan toistossa. Tuettu kuvaformaatti: jpg/jpeg/bmp/png.

41 Multimedia-OSD:n toiminta 37 MUSIIKKI: Valitse haluamasi raita ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan. Kaukosäätimen painikkeen toiminnot Nro Nimi Kuvaus MENU EXIT ENTER / / / REV Vaihtaa OSD-valikkoon. Palaa levyn valinnan juurisivulle. Valitsee/poistaa halutun raidan valinnan. Suuntanuolet halutun raidan valintaan. Siirtyy nopeasti taaksepäin nykyiseen valittuun raitaan. Käynnistää/palauttaa/pysäyttää toiston FWD PREV NEXT Pysäyttää toiston. Siirtyy nopeasti eteenpäin nykyiseen valittuun raitaan. Palaa edelliseen valittuun raitaan. Menee seuraavaan valittuun raitaan. Kaukosäätimen INFO -painikkeen painamisen sijaan kursorissa olevan metadatan valinta paljastetaan n. 3 sekuntia myöhemmin. Käytä / / / ja ENTER valitaksesi useita tiedostoja soittolistana. Tuettu audioformaatti: mp3/wma/aac.

42 38 Multimedia-OSD:n toiminta Kuvakkeet Kuvake Pysäyttää/palauttaa toiston. Kuvaus Siirtyy nopeasti taakse/eteenpäin toistossa. Palaa/siirtyy edelliseen/seuraavaan soittolistan raitaan. Pysäyttää toiston/valitsee jatkuvan toiston tilan yksittäisen toistona tai kaikkien toistona. Tarkistaa kohteet soittolistalla. Näyttää nykyisen raidan metadatan. Menee suoraan tiettyyn toistoaikaan ja aloittaa toiston.

43 Multimedia-OSD:n toiminta 39 ELOKUVA: Valitse haluamasi videotiedosto ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan. Kaukosäätimen painikkeen toiminnot Nro Nimi Kuvaus MENU EXIT ENTER / / / REV Vaihtaa OSD-valikkoon. Palaa levyn valinnan juurisivulle. Valitsee/poistaa halutun videon valinnan. Suuntanuolet halutun videon valintaan. Siirtyy nopeasti taaksepäin nykyiseen valittuun videoon. Käynnistää/palauttaa/pysäyttää toiston FWD PREV NEXT Pysäyttää toiston. Siirtyy nopeasti eteenpäin nykyiseen valittuun videoon. Palaa edelliseen valittuun videoon. Menee seuraavaan valittuun videoon. Kaukosäätimen INFO -painikkeen painamisen sijaan kursorissa olevan metadatan valinta paljastetaan n. 3 sekuntia myöhemmin. Käytä / / / ja ENTER valitaksesi useita tiedostoja soittolistana. Paina PREV/NEXT monta kertaa nopeuttaksesi siirtymistä taakse/eteen. Tuettu videoformaatti: avi/mkv/ts/dat/vob/mpg/mpeg/mov/mp4/rm/rmvb. Jotkin tekstitystiedostot (.srt) voivat näkyä väärin koodausformaateista johtuen.

44 40 Multimedia-OSD:n toiminta TEKSTI: Tukee tekstitiedostoja. Valitse haluamasi tekstitiedosto ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan. Kaukosäätimen painikkeen toiminnot Nro Nimi Kuvaus MENU EXIT ENTER / / / REV Vaihtaa OSD-valikkoon. Palaa levyn valinnan juurisivulle. Avaa valitun tiedoston. Suuntanuolet halutun tekstitiedoston valintaan. Sivu ylös. Käynnistää/palauttaa/pysäyttää toiston FWD PREV NEXT Pysäyttää toiston. Sivu alas. Palaa edelliseen valittuun tekstitiedostoon. Menee seuraavaan valittuun tekstitiedostoon. Kaukosäätimen INFO -painikkeen painamisen sijaan kursorissa olevan metadatan valinta paljastetaan n. 3 sekuntia myöhemmin. Käytä / / / ja ENTER valitaksesi useita tiedostoja soittolistana. Tuettu tekstitiedoston koodausformaatti: UTF-8.

45 Tuotetiedot 41 Tuotetiedot Spesifikaatiot LCD-paneeli Kosketus Paneeli lasi Tulo Lähtö Ääni Kohta Spesifikaatiot RP700+ Taustavalo E-LED Paneelin koko 70" Pikselin korkeus (mm) 0,802 Natiiviresoluutio (pikseliä) 1920 x 1080 Kirkkaus (cd/m 2 ) (tyypillinen) 350 Kontrasti (tyypillinen) 4000:1 Vasteaika (ms) (tyypillinen) 6 Paneelin bittitarkkuus 10-bittinen Teknologia IR-kosketus Resoluutio x Kapasiteetti 6 pistettä Tarkkuus +/- 2 mm Kosketus lähtö USB x 3 Käyttöjärjestelmä Windows XP/Vista/7/8, Mac OSX 10.6~10.9 Linux, Chrome OS Temperoitu lasi Ag-pinnoite, 80 Paksuus 4 mm Tietokone Video Ääni USB Säätö TV-viritin Tietokone Video Ääni Ulkoinen kaiutin lähtö (V/O) VGA (D-Sub 15-pinninen) Komposiittivideo (RCA-liittimet), S-Video, YPbPr (RCA-liittimet), HDMI V/O (RCA-liittimet), Linjatulo (3,5 mm:n liitin) Mikrofonitulo (3,5 mm:n liitin) Tyyppi A; Mini B RS-232C (D-Sub 9-pinninen), X VGA (D-Sub 15-pinninen) Komposiittivideo Linjalähtö (3,5 mm:n liitin) Ääni W (A) 15 W x 2 Sisäinen kaiutin O O

46 42 Tuotetiedot Virta Ympäristö Mekaaninen Ominaisuus Syöttö Kulutus max. Kulutus valmiustila V AC, 50/60 Hz 300 W < 1 W Käyttölämpötila 0-40 o C, o F Käyttökosteus 10-90% (ei kondensoiva) Säilytyslämpötila o C, o F Varastointikosteus 10-95% (ei kondensoiva) Näytön suunta Maisema/Muotokuva Paino (kg) 72 Mitat (L x K x S) (mm) 1645,1 x 971,8 x 123,5 mm Kehyksen mitat - Ylä/ Ala/Vasen/Oikea (mm) 50/50/50/50 DVI-ketjutus RS232 ohjauksen ketjutus Kuvan asetus Kuvatila Terävyyden parannus Kuvan kiinnipalamisen todiste Himmennyksen hallinta Tyhjä Pysäytä 10-bittinen värikäsittely Sisäänrakennettu videoseinän tuki Aikataulutus Lähteen/ äänenvoimakkuuden hallinta HDMI-HDCP Lomituksen poisto/ kampa Suodatin Ympäröivän valon anturi X X O O O X O O O O X O O O O O Tekniset tiedot ja toiminnot voivat vaihtua ilman erillistä ilmoitusta.

47 Tuotetiedot 43 Mitat RP700+ Yksikkö: mm

48 44 Tuotetiedot Tuettu tulosignaalin resoluutio Resoluutio 640 x 60Hz 640 x 67Hz 640 x 72Hz 640 x 75Hz 720 x 70Hz 800 x 60Hz 800 x 75Hz 832 x 75Hz 1024 x 60Hz 1024 x 75Hz 1152 x 75Hz 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz RB 1280 x 60Hz 1280 x 60Hz 1280 x 60Hz 1360 x 60Hz 1366 x 60Hz 1400 x 60Hz 1600 x 60Hz 1680 x 60Hz RB 1600 x 60Hz 1920 x 60Hz NTSC-M NTSC-J PAL-BDGHI 576i (50Hz) Tulolähde AV S-Video YPbPr VGA HDMI

49 Tuotetiedot i (60Hz) 480p (60Hz) 576p (50Hz) 720p (25Hz) 720p (30Hz) 720p (50Hz) 720p (60Hz) 1080i (50Hz) 1080i (60Hz) 1080p (24Hz) 1080p (25Hz) 1080p (30Hz) 1080p (24Psf) 1080p (25Psf) 1080p (50Hz) 1080p (60Hz) : tuettu Tyhjä: ei tuettu

50 46 Vianmääritys Vianmääritys Ei kuvaa Ei ääntä Ongelma Tietokoneelle tuleva kuva näyttää oudolle Hallintapaneelin painikkeet eivät toimi Toimenpide Tarkista seuraavat asiat: Onko näyttö päällä? Tarkasta näytön virtavalo. Onko signaalin lähdelaite päällä? Kytke se päälle ja yritä uudelleen. Ovatko kaapelit irronneet? Varmista, että kaikki kaapelit ovat kiinni kunnolla. Oletko valinnut tietokoneelle resoluution, jota ei tueta? Katso Tuettu tulosignaalin resoluutio sivulla 44 valitaksesi tuetun resoluution ja yritä uudelleen. Oletko valinnut DVD ja Blu-ray levysoittimille resoluution, jota ei tueta? Katso Tuettu tulosignaalin resoluutio sivulla 44 valitaksesi tuetun resoluution ja yritä uudelleen. Tarkista seuraavat asiat: Oletko laittanut näytön tai tulolähdelaitteen mykistyksen päälle? Sammuta mykistystoiminto tai lisää äänenvoimakkuuden tasoa ja yritä uudelleen. Ovatko kaapelit irronneet? Varmista, että kaikki kaapelit ovat kiinni kunnolla. Oletko valinnut tietokoneelle resoluution, jota ei tueta? Katso Tuettu tulosignaalin resoluutio sivulla 44 valitaksesi tuetun resoluution ja yritä uudelleen. Käytä Automaattinen säätö -toimintoa (Katso Kuva valikko sivulla 31) jotta näyttö optimoi tietokoneen näytön automaattisesti. Jos Automaattinen säätö toiminnon tulos ei ole tyydyttävä, käytä Vaihe, Vaakasij. ja Pystysij. toimintoja säätääksesi kuvaa manuaalisesti. Oletko lukinnut hallintapaneelin painikkeet? Poista näppäinten lukitus ja yritä uudelleen.

51 Vianmääritys 47 Kaukosäädin ei toimi Oletko lukinnut kaukosäätimen toiminnon? Poista toiminnon lukitus ja yritä uudelleen. Tarkasta, että paristot ovat oikein päin. Tarkasta, ovatko paristot loppuneet. Tarkasta etäisyys ja näytön kulma. Tarkasta, onko kaukosäädin oikein kohdistettu näytön kaukosäädinanturin ikkunaan. Tarkasta, onko kaukosäätimen ja kaukosäädinanturin ikkunan välissä jokin este. Tarkasta, että kaukosäätimen anturi-ikkuna ei ole vahvan loisteputken alla tai suorassa auringonpaisteessa. Tarkasta laitteet (tietokone, PDA) lähellä, etteivät ne lähetä infrapunasignaaleja, jotka saattavat aiheutta häiriöitä kaukosäätimen ja näytön väliseen infrapunasignaaliin. Sammuta laitteiden infrapunatoiminnot. 5/13/14
