1 PL550 Digitaaliset merkit Käyttöohje

2 Vastuuvapauslauseke BenQ Corporation ei anna mitään suoraa tai epäsuoraa takuuta tämän asiakirjan sisällöstä. BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön muutoksiin aika ajoin, ilman, että BenQ Corporationille aiheutuu minkäänlaista velvoitetta ilmoittaa kenellekään henkilölle tällaisista korjauksista tai muutoksista. Tekijänoikeus Copyright 2015 BenQ Corporation. Kaikki oikeudet pidätetään. Tämän julkaisun mitään osaa ei saa monistaa, siirtää, jäljentää, tallentaa mihinkään tallennusjärjestelmään tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muulla tavalla ilman BenQ Corporationin sitä edeltävää kirjallista lupaa.

3 Sisällysluettelo Sisällysluettelo i Turvallisuusvaroitukset ja varotoimet... 1 Tärkeitä turvallisuusohjeita... 2 Huomattavaa tämän näytön LCD-paneelista...2 Huomattavaa kondensaatiosta...3 Paristojen turvaohje...3 Kaukosäätimen turvallisuushuomautus...3 Huomattavaa näytön liikuttamisessa...4 BenQ ecofacts...5 Pakkauksen sisältö... 6 Valinnaiset lisälaitteet...6 Näytön asetukset... 7 Näytön asentaminen...7 Näytön osat ja niiden toiminnot... 9 Takapaneeli...9 Tulo/lähtökontaktit...11 Kaukosäädin...13 Kaukosäätimen käyttö...14 Liitäntä...15 Audio/videosignaalien liittäminen...15 Virran kytkeminen...21 Perustoiminnot...22 Näytön kytkeminen päälle ja pois...22 Hallinnan lukitus/lukituksen poisto...22 Tulosignaalin vaihto...22 Äänenvoimakkuuden tason säätö säätää...22 Verkkoyhteys...23 LAN-verkkoon yhdistäminen...23 Näytön hallinta LAN-verkon kautta...23

4 ii Sisällysluettelo OSD (ruutunäyttö) Yleisnäkymä OSD-valikosta OSD-valikon toiminnot Kuva valikko Ääni valikko Ruutu valikko Asetus valikko Multimedia-OSD:n toiminta Kaukosäätimen multimediapainikkeet Tiedostojen katselu Yhteyksien muodostaminen Näyttöseinän koostaminen Valikkojärjestelmä Tuotteen tiedot Määrittelyt Mitat Tuettu tulosignaalin resoluutio Tuettu PAP-tulosignaaliyhdistelmä Vianetsintä... 61

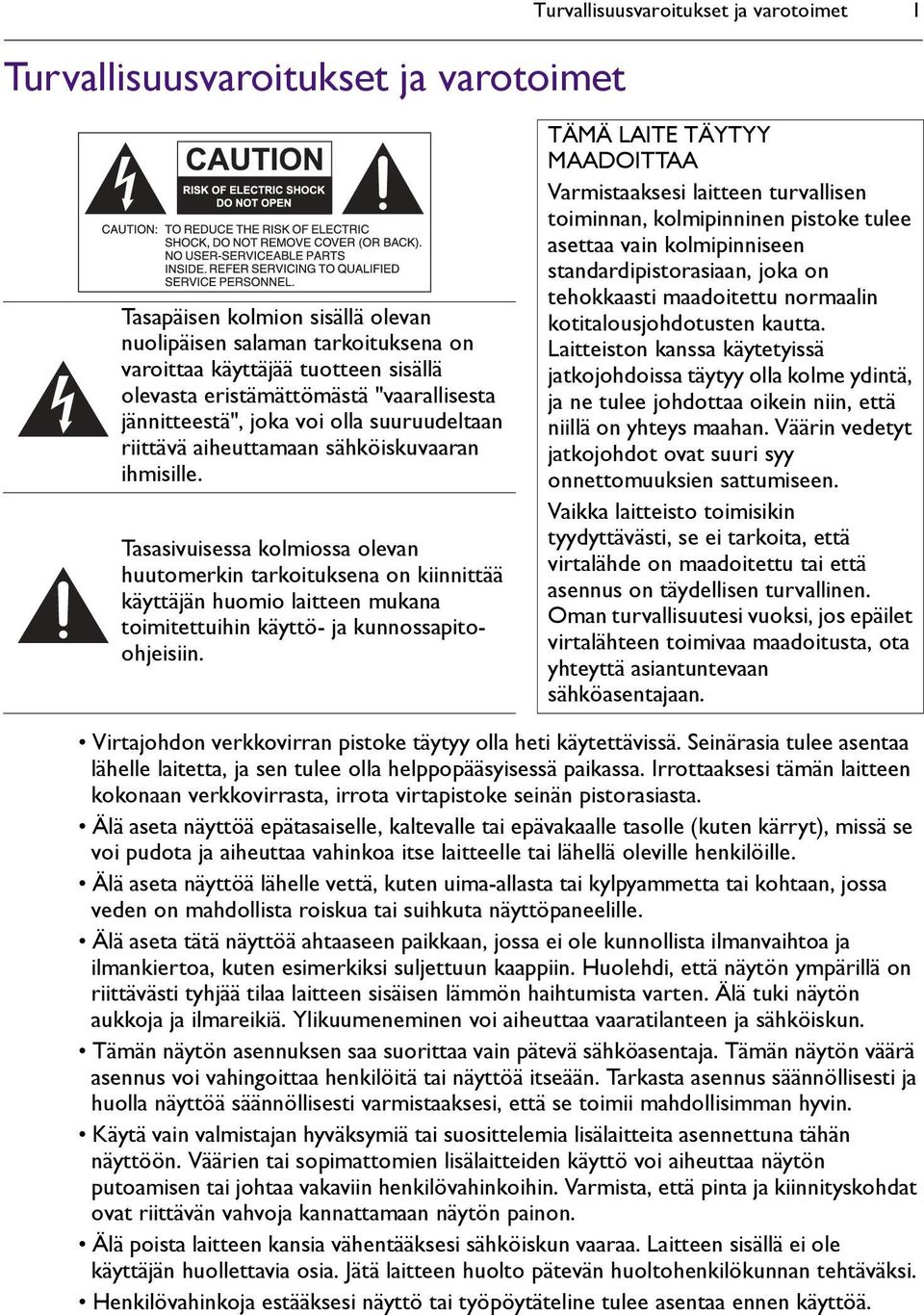

5 Turvallisuusvaroitukset ja varotoimet Turvallisuusvaroitukset ja varotoimet 1 Tasapäisen kolmion sisällä olevan nuolipäisen salaman tarkoituksena on varoittaa käyttäjää tuotteen sisällä olevasta eristämättömästä "vaarallisesta jännitteestä", joka voi olla suuruudeltaan riittävä aiheuttamaan sähköiskuvaaran ihmisille. Tasasivuisessa kolmiossa olevan huutomerkin tarkoituksena on kiinnittää käyttäjän huomio laitteen mukana toimitettuihin käyttö- ja kunnossapitoohjeisiin. TÄMÄ LAITE TÄYTYY MAADOITTAA Varmistaaksesi laitteen turvallisen toiminnan, kolmipinninen pistoke tulee asettaa vain kolmipinniseen standardipistorasiaan, joka on tehokkaasti maadoitettu normaalin kotitalousjohdotusten kautta. Laitteiston kanssa käytetyissä jatkojohdoissa täytyy olla kolme ydintä, ja ne tulee johdottaa oikein niin, että niillä on yhteys maahan. Väärin vedetyt jatkojohdot ovat suuri syy onnettomuuksien sattumiseen. Vaikka laitteisto toimisikin tyydyttävästi, se ei tarkoita, että virtalähde on maadoitettu tai että asennus on täydellisen turvallinen. Oman turvallisuutesi vuoksi, jos epäilet virtalähteen toimivaa maadoitusta, ota yhteyttä asiantuntevaan sähköasentajaan. Virtajohdon verkkovirran pistoke täytyy olla heti käytettävissä. Seinärasia tulee asentaa lähelle laitetta, ja sen tulee olla helppopääsyisessä paikassa. Irrottaaksesi tämän laitteen kokonaan verkkovirrasta, irrota virtapistoke seinän pistorasiasta. Älä aseta näyttöä epätasaiselle, kaltevalle tai epävakaalle tasolle (kuten kärryt), missä se voi pudota ja aiheuttaa vahinkoa itse laitteelle tai lähellä oleville henkilöille. Älä aseta näyttöä lähelle vettä, kuten uima-allasta tai kylpyammetta tai kohtaan, jossa veden on mahdollista roiskua tai suihkuta näyttöpaneelille. Älä aseta tätä näyttöä ahtaaseen paikkaan, jossa ei ole kunnollista ilmanvaihtoa ja ilmankiertoa, kuten esimerkiksi suljettuun kaappiin. Huolehdi, että näytön ympärillä on riittävästi tyhjää tilaa laitteen sisäisen lämmön haihtumista varten. Älä tuki näytön aukkoja ja ilmareikiä. Ylikuumeneminen voi aiheuttaa vaaratilanteen ja sähköiskun. Tämän näytön asennuksen saa suorittaa vain pätevä sähköasentaja. Tämän näytön väärä asennus voi vahingoittaa henkilöitä tai näyttöä itseään. Tarkasta asennus säännöllisesti ja huolla näyttöä säännöllisesti varmistaaksesi, että se toimii mahdollisimman hyvin. Käytä vain valmistajan hyväksymiä tai suosittelemia lisälaitteita asennettuna tähän näyttöön. Väärien tai sopimattomien lisälaitteiden käyttö voi aiheuttaa näytön putoamisen tai johtaa vakaviin henkilövahinkoihin. Varmista, että pinta ja kiinnityskohdat ovat riittävän vahvoja kannattamaan näytön painon. Älä poista laitteen kansia vähentääksesi sähköiskun vaaraa. Laitteen sisällä ei ole käyttäjän huollettavia osia. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Henkilövahinkoja estääksesi näyttö tai työpöytäteline tulee asentaa ennen käyttöä.

6 2 Tärkeitä turvallisuusohjeita Tärkeitä turvallisuusohjeita 1. Lue nämä ohjeet. 2. Säilytä nämä ohjeet. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia ohjeita. 5. Älä käytä tätä laitetta veden läheisyydessä. 6. Puhdista vain kuivalla kankaalla. 7. Älä tuki ilmanvaihtoaukkoja. Asenna valmistajan ohjeiden mukaisesti. 8. Tuote tulisi sijoittaa kauas lämmönlähteistä, kuten lämpöpattereista, lämmönsäätöritilöistä, uuneista tai muista tuotteista (mukaan lukien vahvistimet), jotka tuottavat lämpöä. 9. Käytä turvallisuussyistä polarisoitua tai maadoitettua pistoketta. Polarisoidussa pistokkeessa toinen piikki on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja kolmas on maadoituspiikki. Leveämpi tai kolmas piikki on turvallisuussyystä pistokkeessa. Jos pistoke ei sovi pistorasiaan, pyydä sähköasentajalta uusi pistorasia vanhanmallisen tilalle. 10. Vedä virtajohdot niin, etteivät ne ole kulkuväylillä, voi joutua puristuksiin pistokkeiden kohdalta esineiden alle tai niitä vasten. 11. Käytä vain valmistajan hyväksymiä lisälaitteita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä vaunuja, jalustoja, kannattimia ja pöytiä. Vaunua käyttäessäsi ole varovainen, ettei vaunu/sähkölaiteyhdistelmä kaadu liikuteltaessa ja aiheuta vahinkoa. 13. Ukkosen aikana tai jos poistut kotoa pidemmäksi ajaksi laite kannattaa irrottaa verkkojännitteestä. 14. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Huoltoa tarvitaan, kun laite on vahingoittunut tai jos esimerkiksi virtajohto tai pistoke on vahingoittunut, tai jos nestettä on roiskunut laitteen päälle, tai jos laitteen sisään on pudonnut esineitä tai jos laite on altistunut sateelle tai kosteudelle tai jos laite ei toimi normaalisti, tai jos se on pudonnut. Huomattavaa tämän näytön LCD-paneelista Kaikilla nestekidenäytöillä (LCD) on hyvin ohut lasinen suojakerros, johon jää helposti jälkiä tai naarmuja, ja joka murtuu, jos siihen kohdistuu isku tai painetta. Myös nestekidesubstraatti vahingoittuu helposti siihen kohdistuvasta liiallisesta voimasta tai äärimmäisistä lämpötiloista. Käsittele laitetta varoen. LCD-paneelin vasteaika ja kirkkaus vaihtelee riippuen ympäröivästä lämpötilasta. Vältä asettamasta näyttöä suoraan auringonvaloon tai paikkaan, jossa auringon valo tai spotti loistaa LCD-paneeliin, koska kuumuus voi vahingoittaa paneelia ja näytön ulkoista koteloa, ja kirkas valo tekee näytön katselusta vaikeaa. LCD-paneeli koostuu yksittäisistä pikseleistä, jotka näyttävät kuvia ja se on valmistettu teknisten tietojen mukaisesti. 99,9% pikseleistä toimii normaalisti, mutta 0,01% pikseleistä voi palaa jatkuvasti (punaisena, sinisenä tai vihreänä) tai ei pala ollenkaan. Tämä on LCD-tekniikassa oleva rajoitus eikä vika. Nestekidenäytöt (LCD), kuten plasma- (PDP) ja perinteinen CRT- (katodisädeputki) - näytöt, ovat myös herkkiä "näytön palamiselle" tai "haamukuvalle", joita voi havaita näytössä näkyvinä pysyvinä viivoina ja varjoina, joita ei voi poistaa. Vältä näyttämästä still-kuvia (kuten kuvaruutuvalikkoja, TV-aseman logoja, pysyvää/ei-aktiivista tekstiä tai

7 Tärkeitä turvallisuusohjeita 3 kuvakkeita) kahta tuntia pitempään. Muuta silloin tällöin kuvasuhdetta. Käytä koko kuvaruutu kuvalla ja poista mustat palkit aina, kun se on mahdollista. Vältä näyttämästä kuvia 4:3-kuvasuhteella pitkiä aikoja, muuten kuvaruutuun voi jäädä näkyviä palaneita jälkiä kahden pystysuuntaisen viivan muodossa. Jos tarvitset pysäytetyn kuvan toistoa, suosittelemme että otat käyttöön toiminnon Kuvan kiinnip. esto valikoista Asetus ja Edistynyt. Huomattavaa kondensaatiosta Kondensaatiota voi muodostua näytön LCD-paneeliin ja kosketuspaneelin lasiin, jos näytön ympäröivässä lämpötilassa on suuri muutos, esim. kun näyttö siirretään kylmästä kuumaan tilaan, tai tilaa lämmitetään. Tämä on luonnollinen ilmiö, eikä se vaikuta näytön normaaliin toimintaan. Jos kondensaatiota ilmenee, kytke näyttö päälle ja jätä se päälle 2 tunnin ajaksi. Estä näyttöä menemestä valmiustilaan sammuttamalla Virransäästö ja Autom. Haku - toiminnot Asetus -valikosta. Kondensaation välttämiseksi kääri näyttö tiiviseen muovipussiin ennen kuin siirrät sitä kylmästä kuumaan, ja odota, että näyttö sopeutuu lämpimämpään, ennen kuin avaat pakkausta. Kun käytät tai säilytät näyttöä kosteassa ympäristössä, harkitse kosteudenpoistajan tai kosteutta imevien aineiden (kuten silikageelipussien) asettamista lähelle näyttöä. Paristojen turvaohje Vääräntyyppisten paristojen käyttö voi aiheuttaa kemikaalivuotoja tai räjähdyksen. Huomaa seuraavaa: Varmista aina, että paristot on asetettu positiivinen ja negatiivinen napa oikeaan suuntaan paristolokeroon merkityllä tavalla. Erityyppisillä paristoilla on erilaiset ominaisuudet. Älä sekoita eri paristotyyppejä. Älä sekoita vanhoja ja uusia paristoja. Vanhojen ja uusien paristojen sekoittaminen lyhentää paristojen käyttöikää tai aiheuttaa kemiallisia vuotoja vanhoissa paristoissa. Kun paristot lakkaavat toimimasta, vaihda ne välittömästi. Paristoista vuotavat kemikaalit voivat aiheuttaa ihoärsytystä. Jos kemikaaleja vuotaa paristoista, pyyhi ne välittömästi puhtaalla liinalla ja vaihda uudet paristot niin pian kuin mahdollista. Tuotteen toimitukseen kuuluvien paristojen käyttöikä voi olla lyhyt erilaisista varastointiolosuhteista johtuen. Vaihda ne kolmen kuukauden kuluessa tai heti kun pystyt ensimmäisen käytön jälkeen. Paristojen hävitystä tai kierrätystä koskevat määräykset tulee ottaa huomioon. Ota yhteyttä paikalliseen kierrätyskeskukseen saadaksesi ohjeita. Kaukosäätimen turvallisuushuomautus Älä altista kaukosäädintä suoralle lämmölle, kosteudelle ja tulelle. Älä pudota kaukosäädintä. Älä altista kaukosäädintä vedelle tai kosteudelle. Ohjeiden laiminlyönnin seurauksena voi olla toimintahäiriö. Varmista, ettei kaukosäätimen ja kaukosäätimen vastaanottimen välissä ole mitään esteitä. Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot.

8 4 Tärkeitä turvallisuusohjeita Huomattavaa näytön liikuttamisessa Näytön mekaaninen vahvuus on rajoitettu. Estääksesi näytön käyttövikaa, joka johtuu johdon puutteista, etureunuksen taipumisesta, naarmuuntuneesta/rikkoutuneesta lasista, valon vuotamisesta jne, sitä tulle käsitellä huolellisesti. Kun haluat liikuttaa näyttöä, varmista, että sitä pitelee neljä (4) kata. Siirrä näyttö aina vähintään kahden (2) aikuisen voimin, ja varmista, että näyttöä pidetään pystyssä Kun haluat asettaa näytön alasuuntaan: - Valmistele tasainen, vaakatasossa oleva pinta, joka on näyttöä suurempi, ja levitä sille paksu suojaava kangas. - Aseta näyttö alas varovasti vaakatasoon. Kun haluat kääntää näytön ylöspäin: - Nosta näyttöä vaakasuunnassa pitämällä siitä kiinni neljällä (4) kädellä. Älä nosta näyttöä sen kulmaa vasten. Varo, ettet naarumta mitään osaa näytöstä kääntäessäsi sitä ympäri. - Nosta näyttö pystysuuntaan varmistaaksesi, että sen paino jakautuu tasaisesti pinnalle.

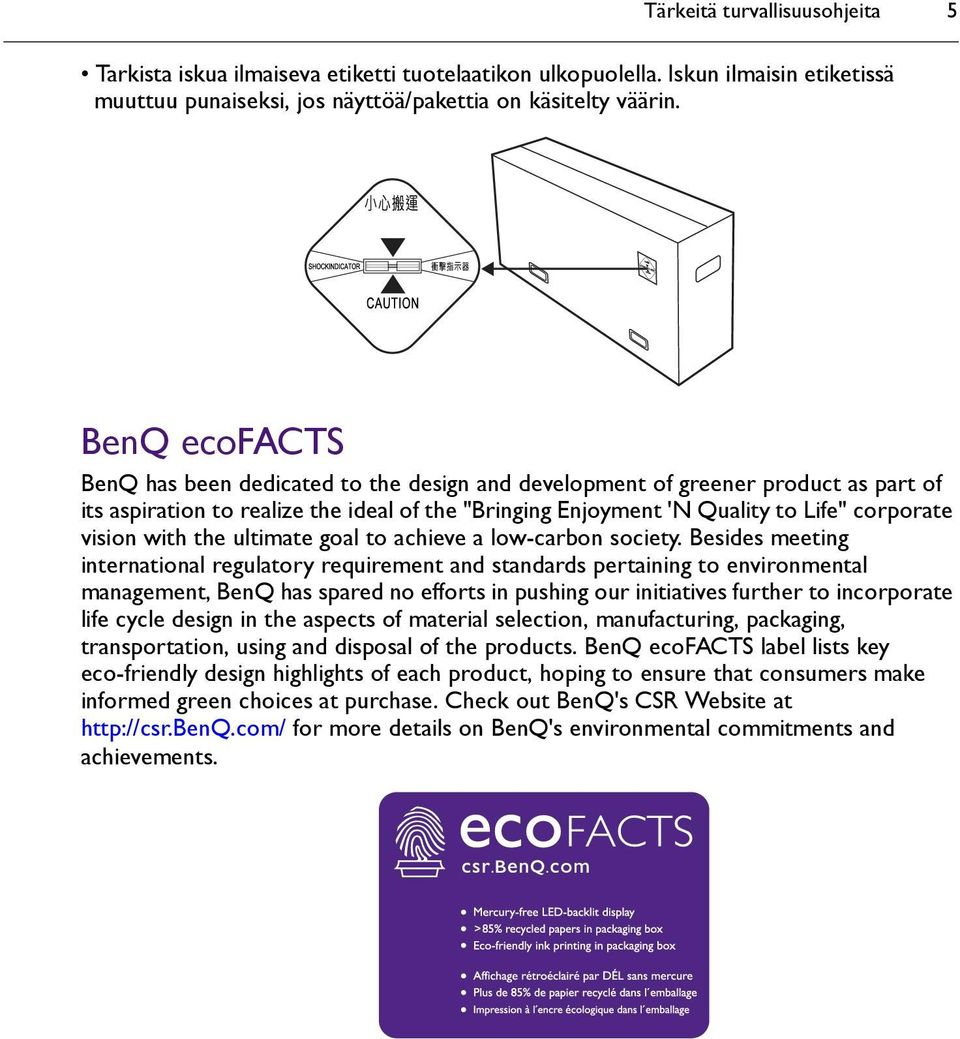

9 Tärkeitä turvallisuusohjeita 5 Tarkista iskua ilmaiseva etiketti tuotelaatikon ulkopuolella. Iskun ilmaisin etiketissä muuttuu punaiseksi, jos näyttöä/pakettia on käsitelty väärin. BenQ ecofacts BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecofacts label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at for more details on BenQ's environmental commitments and achievements.

10 6 Pakkauksen sisältö Pakkauksen sisältö Avaa myyntipakkaus ja tarkasta sen sisältö. Jos jotakin puuttuu tai jokin on vahingoittunut, ota välittömästi yhteyttä laitteen myyjään. LCD-näyttö Virtajohto D-Sub (15-pinninen) kaapeli HDMI-kaapeli Äänikaapeli Infrapunakaapeli RS-232-kaapeli Pikakäynnistysopas Kaukosäädin AAA paristot Välintarkastuspehmusteet Mukana tuleva virtajohto voi olla erilainen kuin kuvissa riippuen ostoalueesta. Ennen kuin hävität laatikon, tarkasta, ettet ole jättänyt mitään lisälaitteita laatikon sisään. Hävitä pakkausmateriaalit asianmukaisesti. Pahvilaatikon voi kierrättää. Harkitse myös paketin säästämistä näytön tulevaa kuljetusta varten. Älä jätä muovikääreitä pienten lasten ulottuville. Valinnaiset lisälaitteet Normaalipakkauksessa mukana tulevien osien lisäksi seuraavat valinnaiset lisälaitteet ovat saatavilla erikseen: Pöytäteline Kulman suuntaussarja

11 Näytön asetukset 7 Näytön asetukset Näytön asentaminen Voit asentaa näytön pystysuoralle pinnalle, jossa on sopiva seinäkiinnike tai vaakapinnalle lisälaitteina tuleville pöytätelineille. Kiinnitä huomiota seuraavaan asennuksen aikana: Näytön asentamiseen tarvitaan vähintään kaksi aikuista. Jos näyttöä yrittää asentaa vain yksi henkilö, se voi johtaa vaaratilanteisiin ja vahinkoihin. Asennuksen saa tehdä vain pätevä teknikko. Väärä asennus voi johtaa näytön putoamiseen tai vikatilaan. Näytön asentaminen seinälle 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Poista pöytätelineet näytöstä jos ne on asennettu. 400mm *Ruuvityyppi: M6 4. Tunnista seinäkiinnityksen ruuvin reiät näytön takana kuten kuvassa näytetään. 400mm 5. Asenna seinäkiinnike näyttöön ja liitä näyttö seinään seinäkiinnikkeiden ohjeiden mukaisesti. Ruuvin pituus tulisi olla vähintään 10 mm pidempi kuin seinäkiinnikkeen paksuus. Varmista, että kaikki ruuvit ovat kiristetty ja kiinni kunnolla. (Suositeltava vääntömomentti: N cm). Asennusvälineiden tulisi olla riittävän vahvoja kannattamaan näytön painon. LCD-näyttö 10 mm (0,39") Seinäkiinnikkeen paksuus

12 8 Näytön asetukset Riittävän ilmanvaihdon takaamiseksi pidä vähintään 10 mm tyhjää tilaa näytön takaosasta seinään. Ota yhteyttä ammattiasentajaan seinäkiinnittämistä varten. Valmistaja ei ota mitään vastuuta asennuksista, joita ei ole tehnyt ammattiasentaja. 10mm (0.39") AC IN/OUT- rasian tulisi liittimien päällä näyttöä pyöritettäessä. Valinnaisten pöytätelineiden asentaminen 1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö. 2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin. 3. Aseta pöytätelineet näytölle kuten kuvassa. 4. Käytä ruuveja ja sopivaa ruuvimeisseliä kiinnittääksesi tuet näyttöön. Ruuvityyppi: M4 Ruuvin pituus: 10 mm Vääntömomentti: 10

13 Näytön osat ja niiden toiminnot 9 Näytön osat ja niiden toiminnot Takapaneeli Nro Nimi Kuvaus Kaukosäätimen anturi / Ympäröivän valon anturi / Virran merkkivalo ENTER/INPUT MENU,, /-, /+ Virtapainike Vastaanottaa kaukosäätimen komentosignaalit. Havaitsee ympäröivät valaistusolosuhteet näytön ympärillä ja säätää ruudun kirkkautta automaattisesti, kun Ymp. Valon anturi -toiminto aktivoidaan. Osoittaa näytön käyttötilan: - Syttyy vihreäksi, kun virta laitetaan päälle. - Syttyy punaiseksi, kun näyttö sammutetaan. - Syttyy punaiseksi kun näyttö on Virransäästö > KORKEA -tilassa. - Vilkkuu punaisena, kun näyttö on Virransäästö > MATALA -tilassa. - Pois päältä kun päävirta on sammutettu. Valitsee videolähteen. Vahvistaa valintasi tai siirtyy alavalikkoon näyttövalikossa (OSD). Avaa tai sulkee OSD-valikon. Vierittää OSD-valikon asetusten ja valintojen läpi. /-, /+: Pikanäppäimet äänenvoimakkuuden säädölle. Näytön kytkeminen päälle ja pois.

14 10 Näytön osat ja niiden toiminnot 6 Virran merkkivalo Osoittaa näytön virran tilan: - Syttyy vihreäksi, kun virta laitetaan päälle. - Syttyy punaiseksi, kun näyttö sammutetaan. - Syttyy punaiseksi kun näyttö on Virransäästö > KORKEA -tilassa. - Vilkkuu punaisena, kun näyttö on Virransäästö > MATALA -tilassa. - Pois päältä kun päävirta on sammutettu.

15 Näytön osat ja niiden toiminnot 11 Tulo/lähtökontaktit Nro Nimi Kuvaus AC OUT (3.5A) AC IN (7.0A) AC SWITCH ON/OFF SPEAKER IR-IN/IR-OUT AUDIO OUT (R/L) AUDIO IN 2 AUDIO IN 1 VGA IN VGA OUT Välittää vaihtovirtaa AC IN liitännästä toiseen näyttöön. Yhdistää virtalähteeseen mukana tulevalla virtajohdolla. Virran kytkeminen päälle ja pois. Tuottaa äänisignaaleja ulkoisille kaiuttimille. IR-IN: Käytettäväksi IR Laajentimen kanssa kaukosäätimen paremman vastaanottavuuden varmistamiseksi. IR-OUT: Tuottaa IR-signaalin IR-IN tulosta toiseen näyttöön. Tuottaa äänisignaaleja ulkoiselle laitteelle. Vastaanottaa äänisignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta). Vastaanottaa äänisignaaleja ulkoiselta laitteelta (kuten tietokoneelta). Vastaanottaa RGB-signaaleja ulkoiselta laitteelta (kuten tietokoneelta). Tuottaa analogisen RGB-signaalin VGA IN tulosta toiseen näyttöön.

16 12 Näytön osat ja niiden toiminnot AV IN AV OUT VIDEO IN (S-VIDEO) VIDEO IN (YPbPr) RS232C IN/OUT DVI-IN HDMI IN HDMI OUT DP (DisplayPort) USB Type A USB Mini-B RJ-45 Vastaanottaa komposiittivideosignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta). Tuottaa komposiittivideosignaalin AV IN tulosta toiseen näyttöön. Vastaanottaa S-videosignaaleja ulkoiselta laitteelta (kuten videonauhurilta tai DVD-soittimelta). Vastaanottaa komponenttivideo (YPbPr) signaaleja ulkoiselta laitteelta (kuten DVD-soittimelta, HDTV-laiteelta tai Laser-levysoittimelta). Ulkoiselle hallinnalle ja moninäyttökäyttöön. RS232C IN: vastaanottaa hallintasignaaleja tietokoneelta tai toiselta näytöltä. RS232C OUT: tuottaa hallintasignaalin RS232C IN tulosta toiseen näyttöön. Vastaanottaa DVI-signaaleja ulkoiselta laitteelta (kuten tietokoneelta). Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta (kuten Blu-ray levysoittimelta). tuottaa HDMi-signaalin HDMI IN tulosta toiseen näyttöön. Liittää DisplayPort-yhteensopivaan laitteeseen. Liitäntä USB-muistille tai LAN-verkkosovittimelle. Liitäntä tietokoneeseen USB-näyttöä varten. Liitäntä Ethernet-reitittimen RJ-45-porttiin.

17 Kaukosäädin ON/OFF (POIS) Näytön kytkeminen päälle ja pois. 2 INPUT Valitsee tulolähteen. 3 EXIT Palaa edelliseen valikkoon tai poistuu OSD-valikosta OSD-valikon ollessa näkyvillä. 4 / VOL- / / VOL+ Vierittää OSD-valikon asetusten ja valintojen läpi. Lisää/vähentää äänenvoimakkuutta Näytön osat ja niiden toiminnot 13 5 ENTER Vahvistaa valintasi tai tallentaa muutokset. 6 INFO Näyttää nykyisen tulolähteen ja resoluution. 7 Numeropainikkeet (1-9)/Tulolähteen painikkeet Toimii numeropainikkeina kun OSD-valikko on näkyvillä. Toimii tulolähteen painikkeina kun OSD-valikko on pois päältä. Toiminnot HDMI-2 ja SDI eivät ole käytössä tällä näytöllä. 8 MENU Avaa tai sulkee OSD-valikon. 9 Numeropainikkeet (0)/MUTE Toimii numeropainikkeina, kun OSD-valikko on näkyvillä. Mykistyksen kytkeminen päälle ja pois. 10 / Vierittää OSD-valikon asetusten ja valintojen läpi, kun OSD-valikko on näkyvillä. 11 MULTI-MEDIA -painikkeet Katso lisätietoja "Multimedia-OSD:n toiminta" sivulla 37.

18 14 Näytön osat ja niiden toiminnot Kaukosäätimen käyttö Kaukosäätimen paristojen asentaminen 1. Avaa kaukosäätimen paristokotelon kansi. 2. Laita mukana tulevat paristot varmistaen, että positiiviseksi ja negatiiviseksi merkatut paristojen päät sopivat (+) ja (-) merkkeihin paristokotelon sisällä. Mukana tulevat paristot helpottavat niin, että voit käyttää näyttöä heti. Vaihda ne niin pian kuin mahdollista. 3. Laita paristokotelon kansi takaisinpaikalleen. Kauko säätimen käyttö tvinkkejä Osoita ja kohdista kaukosäätimen etuosaa suoraan näytön kaukosäädinanturin ikkunaan painaessasi painikkeita. Älä anna kaukosäätimen kastua äläkä aseta sitä kosteisiin paikkoihin (kuten kylpyhuone). Jos näytön kaukosäätimen sensori-ikkunaan kohdistuu suora auringonpaiste tai voimakas valo, kaukosäädin ei ehkä toimi oikein. Tässä tilanteessa vaihda valonlähdettä tai säädä näytön katselukulmaa tai käytä kaukosäädintä paikasta, joka on lähempänä kaukosäätimen sensori-ikkunaa näytössä. Maks. 10 m (32,8 jalkaa)

19 Liitäntä 15 Liitäntä Audio/videosignaalien liittäminen Kiinnitä huomiota seuraaviin kohtiin kaapeleita liitettäessä: Sammuta kaikki laitteet. Tutustu näytön audio/videoportteihin ja laitteisiin, joita haluat käyttää. Huomioi, että väärät liitännät voivat vaikuttaa kuvan laatuun. Älä poista kaapeleita porteista vetämällä kaapelista itsestään. Tartu ja vedä aina kaapelin päässä olevista liittimistä. Varmista, että kaikki kaapelit ovat kunnolla asetettuja ja kiinni paikoillaan. VGA-tulon liittäminen 1. Liitä näytön VGA IN liitin näyttöön tietokoneen VGA -lähtöliitäntään D-Sub (15-pinninen) -kaapelilla. 2. Liitä tietokoneen äänilähtöliitin näytön AUDIO IN 1 liitäntään käyttäen sopivaa äänikaapelia. 3. Katsellaksesi kuvia tästä tulosta, paina kaukosäätimen VGA -painiketta. Halutun äänilähteen valinta, katso lisätietoja kohdasta "Äänilähde" sivulla 30. D-Sub (15-pinninen) kaapeli Äänikaapeli Tietokone

20 16 Liitäntä Digitaalisten tulojen liittäminen 1. Liitä DVI-IN liitin näyttöön tietokoneen DVI-D-liitäntään DVI-D-kaapelilla. Jos tietokoneessa on DisplayPort -lähtöliitin, liitä tietokoneen DisplayPort -lähtöliitin tietokoneen DP tuloliittimeen DisplayPort-kaapelilla. Jos tietokoneessa on HDMI-lähtöliitin, liitä tietokoneen HDMI-lähtöliitin tietokoneen HDMI IN tuloliittimeen HDMI-kaapelilla. 2. Tarvittaessa liitä tietokoneen audiotuloliitin näytön AUDIO IN 1 liitäntään käyttäen sopivaa audiokaapelia. 3. Katsellaksesi videokuvaa tästä tulosta, paina DVI, DP tai HDMI-1 -painiketta kaukosäätimessä. Halutun äänilähteen valinta, katso lisätietoja kohdasta "Äänilähde" sivulla 30. Äänikaapeli (tarvitaan vain DVI-D-liitäntään) DVI-D-kaapeli HDMI-kaapeli Tietokone DisplayPort-kaapeli DVI-D ja DisplayPort -kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

21 Liitäntä 17 YPbPr-komponentti video tulon liittäminen 1. Liitä VIDEO IN (YPbPr) liittimet näyttöön komponenttilähtöliittimeen A/V - laitteessa (kuten videonauhuri tai DVD -soitin) käyttäen komponenttivideokaapelia. 2. Liitä DVD-soittimen äänilähtöliitin näytön AUDIO IN 2 liitäntään käyttäen sopivaa äänikaapelia. 3. Katsellaksesi videokuvaa tästä tulosta, paina YPbPr -painiketta kaukosäätimessä. Halutun äänilähteen valinta, katso lisätietoja kohdasta "Äänilähde" sivulla 30. Komponenttivideokaapeli Äänikaapeli DVD-soitin / videonauhuri Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

22 18 Liitäntä AV- ja S-Video-tulojen liittäminen 1. Liitä VIDEO IN (S-VIDEO) tai AV IN liittimet näyttöön lähtöliittimeen A/V - laitteessa (esim. videonauhuri) käyttäen sopivaa videokaapelia. 2. Liitä videonauhurin äänilähtöliitin näytön AUDIO IN 2 liitäntään käyttäen sopivaa äänikaapelia. 3. Katsoaksesi videokuvaa tästä tulosta, paina kaukosäätimen AV -painiketta AV-signaalille, tai paina INPUT -painiketta toistuvasti S-videosignaalille. Halutun äänilähteen valinta, katso lisätietoja kohdasta "Äänilähde" sivulla 30. S-videokaapeli AVkaapeli Äänikaapeli DVD-soitin / videonauhuri Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

23 Liitäntä 19 Multimedia-tulojen liittäminen Liitä laite verkkoon jollain seuraavista tavoista Käytä RJ-45-kaapelia ja liitä sen toinen pää näytön RJ-45-liittimeen ja toinen pää Ethernetiin tai reitittimen RJ-45-porttiin. Kytke USB langaton LAN -sovitin USB Type A -liittimeen. Liittäminen suoraan tietokoneeseen Käytä USB-kaapelia ja liitä sen mini B -liitin näytön USB Mini-B-liittimeen ja A-liitin tietokoneeseen. Voit katsella lähdön tuottamaa videokuvaa painamalla kaukosäätimestä MULTI-MEDIA tai valitsemalla MULTI-MEDIA lähteen valintapalkista, jolloin pääset multimedia OSD - järjestelmään. Katso lisätietoja kohdasta "Multimedia-OSD:n toiminta" sivulla RJ-45-kaapeli 4 2 USB-kaapeli 3 USB-muisti 4 Langaton USB-verkkosovitin Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.

24 20 Liitäntä Useiden näyttöjen liittäminen Voit liittää rajapinnoilla useita näyttöjä sarjaan (ketjuttamalla) tietokoneeseen hallintaa varten. Liitettävien näyttöjen määrä riippuu käyttämäsi tulosignaalin resoluutiosta. Lisänäyttö HDMI-kaapeli RS-232Ckaapeli AVkaapeli D-Sub (15-pinninen) kaapeli Ensimmäinen näyttö HDMI-ketjutus hyväksyy HDMI IN, RJ-45, USB Type A, USB Mini-B, ja DVI-IN tulosignaaleja. Tämä RS-232C-ketjutussovellus vaatii RS-232C-portin tietokoneella. Voit ketjuttaa laitteita RS-232C-nollamodeemikaapelilla. Vältä HDCP-lähteen käyttöä ketjutussovellukselle.

25 Virran kytkeminen 1. Liitä virtajohdon toinen pää näytön AC IN liitäntään ja toinen pää sopivaan virtalähteeseen (jos virtalähte on kytkimellä varustetta, laita kytkin päälle). 2. Kytke virta päälle napsauttamalla virtakytkin asentoon PÄÄLLÄ. Liitäntä Mukana tuleva virtajohto sopii käytettäväksi vain V AC virran kanssa. Kuvassa oleva virtajohto ja lähde voivat erota niistä joita alueellasi käytetään. Käytä vain alueelle sopivaa virtajohtoa. Älä koskaan käytä virtajohtoa, joka näyttää vahingoittuneelta tai hankautuneelta, äläkä muuta virtajohdon pistoketyyppiä. Pidä silmällä virran kuormitusta, kun käytät jatkojohtoa tai haaroitusrasiaa. Tässä näytössä ei ole käyttäjän huollettavia osia. Älä koskaan ruuvaa auki tai irrota mitään kansia. Näytön sisällä on vaarallinen jännite. Kytke virta pois päältä ja irrota virtajohto ennen kuin siirrät näyttöä.

26 22 Perustoiminnot Perustoiminnot Näytön kytkeminen päälle ja pois Kytkeäksesi näytön päälle tai pois päältä, paina näytön hallintapaneelin tai kaukosäätimen virtapainiketta. Näytön valmiustila käyttää yhä virtaa. Virran katkaisemiseksi kokonaan aseta virtakytkin pois päältä -asentoon tai irrota virtajohto virtalähteestä. Näyttö noudattaa VESA-hyväksyttyä DPM virranhallintatoimintoa. Virranhallintatoiminto on energiaa säästävä ominaisuus, joka vähentää automaattisesti näytön virrankulutusta kun näppäimistöä tai hiirtä ei käytetä tiettyyn aikaan. Hallinnan lukitus/lukituksen poisto Voit lukita/poistaa lukituksen hallintapaneelista estääksesi ei-toivottuja tai vahinkotoimintoja. Hallintapaneelin painikkeet Voit lukita/avata hallintapaneelin painikkeet painamalla ja pitämällä pohjassa /- ja /+ samanaikaisesti 5 sekunnin ajan. Hallintapaneelin painikkeet eivät toimi lukittuina ennen kuin lukitus poistetaan. Kaukosäätimen (IR) toiminnot Voit lukita/avata kaukosäätimen (IR) toiminnot painamalla ja pitämällä pohjassa MENU ja /- 5 sekunnin ajan. Näyttö ei lukittuna vastaa kaukosäätimen toimintoihin ennen kuin lukitus poistetaan. Voit lukita/avata sekä hallintapaneelin että kaukosäätimen toiminnot painamalla 5 sekunnin ajan ja painamalla kaukosäätimestä ENTER. Hallintapaneelin tai kaukosäätimen painikkeet eivät toimi lukittuina ennen kuin lukitus poistetaan. Tulosignaalin vaihto Paina kaukosäätimen ENTER/INPUT -painiketta tai ENTER/INPUT -painiketta valitaksesi tulosignaalin. Äänenvoimakkuuden tason säätö säätää Paina kaukosäätimessä /- tai /+ tai VOL+/VOL- säätääksesi äänenvoimakkuutta.

27 Verkkoyhteys 23 Verkkoyhteys LAN-verkkoon yhdistäminen Liitä näyttö LAN-verkkoon: 1. Liitä RJ45-kaapeli vastaaviin näytön portteihin ja LAN-kytkimeen tai reitittimeen. 2. Avaa OSD-valikko ja mene Asetus > Hallinta-asetus. Valitse LAN. 3. Valitse Asetus > Verkkoasetukset. Jos olet DHCP-ympäristössä, korosta DHCP > Suorita ja valitse ENTER. Valittuna IP-osoite, Aliverkon peite, Oletusyhdyskäytävä, Ensisijainen DNS, ja Toissijainen DNS asetukset näytetään. Jos et ole DHCP-ympäristössä, korosta Manuaalinen > Suorita ja valitse ENTER. Ota yhteys ITS-ylläpitäjääsi saadaksesi tiedot IP-osoite, Aliverkon peite, Oletusyhdyskäytävä, Ensisijainen DNS, ja Toissijainen DNS -asetukset. 4. Tallentaaksesi asetukset ja palataksesi edelliseen valikkoon, korosta Suorita ja paina ENTER -painiketta kaukosäätimessä. Näytön hallinta LAN-verkon kautta Kun olet korjannut näytön IP-osoitteen ja näyttö on päällä tai valmiustilassa, voit käyttää mitä tahansa samassa LAN-verkossa olevaa tietokonetta näytön ohjaamiseen. Et voi hallita näyttöä RS-232C liitännän kautta, jos LAN-ohjaus on käytössä. Suositellaan käyttämään Internet Explorerin versiota 7.0 tai uudempaa. 1. Liitä näyttö LAN-kytkimeen tai reitittimeen RJ-45 -kaapelilla. Kytkin tai reititin RJ-45-kaapeli

28 24 Verkkoyhteys 2. Avaa OSD-valikko ja mene Asetus > Hallinta-asetus. Valitse LAN. Asetus Kieli Aikataulu Virransäästö Hallinta-asetus Verkkoasetukset As. monitorin ID HDMI-hallinta Edistynyt Tietoja Kaikkien resetointi Suomalainen KORKEA RS-232C LAN IR Läpäisy POIS :Siirrä ENTER :Syötä EXIT :Lopeta 3. Valitse Verkkoasetukset. Asetus Kieli Aikataulu Virransäästö Suomalainen KORKEA Hallinta-asetus LAN Verkkoasetukset As. monitorin ID 1 HDMI-hallinta Edistynyt Tietoja Kaikkien resetointi POIS :Siirrä ENTER :Syötä EXIT :Lopeta

29 Verkkoyhteys Valitse DHCP > Suorita. Asetus DHCP Manuaalinen Peruuta Suorita :Siirrä ENTER :Syötä EXIT :Lopeta 5. Näyttö hakee IP-osoitteen liitetystä verkosta. Kun olet valmis, "Valmis"-viesti tulee näkyviin näytölle. 6. Mene Asetus > Tietoja ja ota muistiin näytön IP-osoite. Asetus Päiväys Mallin nimi Sarjanumero Käyttöaika (La) PL550 XXXXXXXXXXXXX H Ohjelmistoversio X.XX LAN-versio X.XX IP-osoite :Siirrä ENTER :Syötä EXIT :Lopeta

30 26 Verkkoyhteys 7. Syötä näytön IP-osoite selaimen osoitepalkkiin ja paina Enter. Asetussivu tulee näkyviin. Syötä näytön IP-osoite INFORMATION (TIEDOT): Tarjoaa yleisiä tietoja näytöstä. PICTURE & SOUND (KUVA JA ÄÄNI):Tarjoaa vaihtoehtoja kuvan ja äänen säädöille. Lisätietoja näiden asetusten säätämisestä, katso "Kuva valikko" sivulla 29 ja "Ääni valikko" sivulla 30. SCREEN (NÄYTTÖ):Tarjoaa tietoja liittyen näytön säätöihin. Lisätietoja näiden asetusten säätämisestä, katso "Ruutu valikko" sivulla 31. SETTING (ASETUS):Tarjoaa tietoja liittyen näytön tarkempiin säätöihin. Lisätietoja näiden asetusten säätämisestä, katso "Asetus valikko" sivulla 34. SCHEDULE (AIKATAULU): Tarjoaa vaihtoehtoja nykyisen ajan ja päivän määrittämiseen, sekä enintään 7 ajastusasetusta näytön käynnistämiseksi ja sammuttamiseksi automaattisesti. MAIL REPORT (POSTIRAPORTTI): Tarjoaa vaihtoehtoja sähköpostipalvelimen asetuksille tilan tai hälytysraporttien lähettämiseksi näytöltä. NETWORK (VERKKO):Tarjoaa vaihtoehtoja näytön IP-osoitteen manuaaliseen asettamiseen tai IP-osoitteen hakemiseen DHCP-palvelimelta. Lisätietoja verkkoasetusten määrittämisestä, katso "LAN-verkkoon yhdistäminen" sivulla 23. Varmista, että Asetus > Hallinta-asetus-valikko on asetettu tilaan LAN ja että Asetus > Virransäästö-valikko on asetettu tilaan MATALA tai POIS, jos haluat käynnistää näytön www-sivulta.

31 OSD (ruutunäyttö) 27 OSD (ruutunäyttö) Yleisnäkymä OSD-valikosta Kuva Ääni Ruutu Asetus Valikon nimi Valinnat/toiminnot Katso sivu Kuvatila Taustavalo Kontrasti Taustavalo Värikylläisyys Vaihe Terävyys Värin lämpötila Kohinan vähennys Elokuvatila Resetoi Ääniasetus Diskantti Basso Tasapaino Surround Kaiutin Äänilähde Resetoi PAP-asetus Näyttöseinä Kuvasuhde Säädä näyttöä Pysäytä Kieli Aikataulu Virransäästö Hallinta-asetus Verkkoasetukset As. monitorin ID HDMI-hallinta Edistynyt Tietoja Kaikkien resetointi Jotkut toiminnot ovat saatavilla vain kun tietty tulosignaalilähde on valittuna.

32 28 OSD (ruutunäyttö) OSD-valikon toiminnot Hallintapaneelin painikkeiden käyttö 1. Paina MENU avataksesi OSD-valikon. Kaukosäätimen käyttö 1. Paina MENU avataksesi OSD-valikon. ENTER INPUT MENU 2. Paina OSD-valikossa tai valitaksesi kohteen. 2. Paina tai valitaksesi kohdan. ENTER INPUT MENU 3. Paina ENTER/INPUT vahvistaaksesi valinnan. 3. Paina ENTER vahvistaaksesi valinnan. ENTER INPUT MENU 4. Paina tai valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina ENTER/INPUT tallentaaksesi muutokset. 4. Paina ja valitaksesi ominaisuuden ja paina tai säätääksesi asetuksia. Paina ENTER vahvistaaksesi muutokset. ENTER INPUT MENU 5. Paina MENU sulkeaksesi OSD-valikon. 5. Paina MENU sulkeaksesi OSD-valikon. ENTER VIDEO SOURCE

33 OSD (ruutunäyttö) 29 Kuva valikko Kuva Kuvatila Standardi Taustavalo 100 Kontrasti 50 Taustavalo 50 Värikylläisyys 25 Vaihe 25 Terävyys 10 Värin lämpötila Viileä Kohinan vähennys Keskikok. Elokuvatila Resetoi Automaattinen :Siirrä ENTER :Syötä EXIT :Lopeta Nimi Kuvatila Taustavalo Kontrasti Taustavalo Värikylläisyys Vaihe Terävyys Värin lämpötila Kohinan vähennys Elokuvatila Kuvaus Asettaa näyttötilan. Säätää taustavalon voimakkuutta ruudulle. Tämä ominaisuus ei ole käytettävissä jos Ymp. Valon anturi tai Sovellettava kontrasti toiminto on asetettu PÄÄLLÄ. Säätää kuvan kontrastia. Säätää kuvan kirkkautta. Säätää kuvan värin syvyyttä. Säätää kuvan vaihetta. Säätää kuvan terävyyttä. Säätää värilämpötilaa. Vähentää eri mediasoittimien aiheuttamaa sähköistä kuvien kohinaa. Optimoi näytön automaattisesti havaitsemalla kuvan sisällön ja käyttäen käänteistä 3-2 tai 2-2 alasvetoprosessia. Kuva on selkeämpi ja luonnollisempi. Resetoi Toiminto ei ole käytettävissä näytettäessä kuvaa ja kuvaa (PAP). Toiminto ei toimi oikein riippuen tulosignaalista. Resetoi kaikki asetukset Kuva -valikossa.

34 30 OSD (ruutunäyttö) Ääni valikko Ääni Ääniasetus Standardi Diskantti 0 Basso 0 Tasapaino Surround Kaiutin Keski POIS Sisäinen Äänilähde Ääni 1 Resetoi :Siirrä ENTER :Syötä EXIT :Lopeta Nimi Ääniasetus Diskantti Basso Tasapaino Surround Kaiutin Kuvaus Säätää äänentuloa kaiuttimista. Dynaaminen: Parantaa diskanttia ja bassoa. Standardi: Tasaiset asetukset. Oma: Palauttaa muokatut asetukset. Säädä äänen diskanttia. Säädä äänen bassoa. Säätää äänen tasapainoa. Kytkee surround-tilan päälle tai pois päältä. Asettaan äänilähteen. Linjalähtö: Valitsee äänilähdön lähteen AUDIO OUT (R/L):sta takaliitäntäpaneelissa. Ulkoinen: Valitsee äänilähdön lähteen SPEAKER:sta takaliitäntäpaneelissa. Sisäinen: Valitsee äänilähdön sisäisistä kaiuttimista. Asettaan äänen tulolähteen. Äänilähde Multi-Media: Äänilähde on multimediasisältö RJ-45-verkkoliitännän ja USB-portin kautta. Resetoi DisplayPort HDMI Ääni 1 Ääni 2 Resetoi kaikki asetukset Ääni -valikossa.

35 OSD (ruutunäyttö) 31 Ruutu valikko Ruutu PAP-asetus Näyttöseinä Kuvasuhde Säädä näyttöä Pysäytä Kosketusomin. Täysi POIS POIS :Siirrä ENTER :Syötä EXIT :Lopeta Nimi Kuvaus PAP: Kytkee PIP-toiminnon (kuva kuvassa) ja PBP-toiminnon (kuva kuvalta) päälle tai pois. Aktiivinen kuva: PIP-toiminnolle valitaan pää- tai alakuva käytettäväksi. PBP-toiminnolle valitaan vasen tai oikea kuva käytettäväksi. Vaihtaa pää/ala tai vasen/oikea-kuvia. Kuvan koko: Vaihtaa alakuvan koon. PIP-tila PBP-tila PAP-asetus (Kuva kuvassa) Kuvasuhde 4:3 16:9 Leveys Korkeus Leveys Korkeus Pieni Suuri Yksikkö: pikseli PIP-tilassa, kun alakuvan lähdesignaalin kuvasuhde 4:3 ja sen Kuvasuhde asetuksena on Täysi 1 tai Todellinen, alakuvan kuvasuhde tulee olemaan 4:3. PBP-tilassa alakuvan kuvasuhde on kiinteä 16:9 huolimatta Kuvasuhde -asetuksesta. Kuvasuhde = 16:9 (kiinteä) Leveys Korkeus Koko = Koko = Koko = Koko = Koko = Koko = Koko = Koko = Koko = Koko = Koko = Koko = Koko = Koko = Koko = Yksikkö: pikseli

36 32 OSD (ruutunäyttö) Kuvan paikka: (Vain PIP) Vaihtaa alakuvan kohtaa. Ylävasen Yläoikea PAP-asetus (Jatkoa) Alavasen Alaoikea Näyttöseinä Kuvasuhde PAP ei ole käytettävissä kaikille signaalilähdeyhdistelmille. Ks. "Tuettu PAPtulosignaaliyhdistelmä" sivulla 60 lisätietoja tuetuista yhdistelmistä. PAP-tilassa vain äänet aktiivisesta kuvasta ovat käytettävissä. Vaakanäytöt/Pystynäytöt: Asettaa näyttöjen määrän joita käytetään vaaka/pystysuunnassa. Vaakasuunta/Pystysuunta: Asettaa näyttöseinämatriisin vaaka/ pystytason. Kehyksen komp.: Säätää kuvia lähellä näytön kulmia, jotta näyttöseinän näkyvyys on optimaalinen. LED: Kytkee näytön merkkivalon päälle tai pois. Virta päälle viive: Valitse ottaaksesi käyttöön tai pois käytöstä jakson käännettäessä ruutumatrisii päälle. Jos käytössä, näyttö kytkeytyy päälle enintään 10 sekunnin viiveellä. Asettaa kuvan kuvasuhteen. Leveä Zoomaus: Suurenee täyttämään ruudun mahdollisimman vähällä vääristymällä. Zoomaus: Suurentaa kuvaa säilyttäen saman kuvasuhteen. Täysi: Suurentaa kuvaa vaakasuunnassa sopiakseen näyttöön, kuvan kuvalähde on 4:3 (standardimääritelmä). Kun kuvalähde on 16:9 (korkealaatuinen), näytetään sama 16:9-kuvasuhde. 4:3: Näyttää kaikki kuvalähteet 4:3 kuvasuhteessa. Täysi 1: Suurentaa kuvaa sopimaan näyttöön pystysuunnassa säilyttäen saman kuvasuhteen. Kuvan ympärille voi tulla musta kehys. Täysi 2: Suurentaa kuvaa sopimaan ruutuun. Todellinen: Näyttää kuvan alkuperäisessä pikselimäärässä.

37 OSD (ruutunäyttö) 33 Videosignaalien tuloille 4:3 alkuperäinen lähde 16:9 alkuperäinen lähde Leveä Zoomaus Leveä Zoomaus Zoomaus Zoomaus Kuvasuhde (Jatkoa) Täysi Täysi 4:3 4:3 PC:n signaalitulo Todellinen Täysi 1 Täysi 2 Säädä näyttöä Pysäytä Autom.säätö: Asettaa, optimoidaanko kuvan näyttö jokaiselle VGA tulolle. Vaihe: Säätää VGA vaihetta tai tulokuvaa. Kellontaajuus: Säätää VGA tulevan kuvan kellotaajuutta. Vaakasuunta: Säätää VGA tulokuvan vaakasijaintia. Pystysuunta: Säätää VGA tulokuvan vaakasijaintia. Jäädytä näytöllä näkyvä kuva valitsemalla PÄÄLLÄ. Pääset normaaliin näyttöön valitsemalla POIS. Voit myös painaa kaukosäätimestä FREEZE jäädyttääksesi kuvan tai palataksesi normaaliin kuvaan.

38 34 OSD (ruutunäyttö) Asetus valikko Asetus Kieli Aikataulu Virransäästö Hallinta-asetus Verkkoasetukset Suomalainen KORKEA RS-232C As. monitorin ID 1 HDMI-hallinta POIS Edistynyt Tietoja Kaikkien resetointi :Siirrä ENTER :Syötä EXIT :Lopeta Kieli Nimi Aikataulu Kuvaus Asettaa haluamasi kielen OSD-valikolle. Päivä ja aika: Asettaa nykyisen päiväyksen ja ajan. Kellonäyttö: Asettaa sen, näytetäänkö nykyinen asetettu aika. Päällä/Pois ajastin: Asettaa sen, milloin näyttö kytketään päälle tai pois päältä. Virransäästö Asettaa nykyisen ajan ennen kuin asetat Päällä/Pois ajastin. Kun aikatauluasetukset menevät päällekkäin Joka päivä asetus ottaa prioriteetin viikottaisista asetuksista. Asettaa näytön siirtymään virransäästötilaan kun signaalia ei havaita. MATALA: Kaikki lähteet voivat siirtyä virransäästötilaan ja herättää näytön. KORKEA: Kaikki lähteet voivat siirtyä virransäästötilaan, mutta vain VGA-signaali voi herättää näytön tai sinun täytyy painaa virtapainiketta herättääksesi näytön kun toinen lähde on liitetty. POIS: Jos lähdelaitetta ei havaita, taustavalo jää palamaan. RS-232C voi siirtää laitteen pois mistä tahansa virransäästötilasta. Jos toiminnon Virransäästö asetus on KORKEA, LAN-toiminto ei ole käytössä jos näyttö on tilassa Virransäästö tai tilassa DC pois.

39 OSD (ruutunäyttö) 35 Hallinta-asetus RS-232C/LAN: Asettaa päätteen hallitsemaan näyttöä. IR Läpäisy: Valitse, kun useita näyttöjä on liitetty RS-232C-kaapeleilla. - Ensisij.: Aseta tämä näyttö ensisijaiseksi laitteeksi kaukosäätimen käytettäväksi. Vain tätä näyttöä käytetään kaukosäätimellä. - Toissij.: Aseta tämä näyttö toissijaiseksi laitteeksi kaukosäätimen käytettäväksi. Tätä näyttöä ei voi käyttää kaukosäätimellä, ja se vastaanottaa vain ohjaussignaalin ensisijaiselta laitteelta RS-232- yhteyden kautta. Pääset takaisin oletusasetukseen (RS-232C) toiminnolle Hallinta-asetus painamalla INFO kaukosäätimestä 5 sekunnin ajan. Verkkoasetukset Katso lisätietoja "Verkkoyhteys" sivulla 23. Antaa tunnusnumeron nykyiselle näytölle useiden näyttöjen ollessa liitettyinä. As. monitorin ID HDMI-hallinta Edistynyt Käytettäväksi RS-232C-hallintatilassa. Käyttää HDMI CEC (Consumer Electronics Control) teollisuusstandandardiprotokollaa jakaakseen toiminnallisuutta näytön ja liitettyjen laitteiden välillä. Siirtääksesi järjestelmän komentoja tarvitset HDMI-kaapelia liittääksesi näytön HDMI CEC:llä varustettuun laitteeseen. Valitse PÄÄLLÄ tässä valikossa ja voit käyttää näyttösi päätoimintoja ja liitettyä laitetta yhdellä kaukosäätimellä. Autom. Haku: Asetuksella PÄÄLLÄ näyttö havaitsee tulolähteet automaattisesti. Autom.säätö: Optimoi kuvanlaadun automaattisesti VGA -tulolle. Yliskannaus: Näyttää kuvan näyttöalueen. Kun tämä toiminto on käytössä, kuvasta näkyy 96% alkuperäisestä koosta ja muut alueet kuvasta jäävät pois. - Automaattinen: Ottaa Yliskannaus toiminnon käyttöön videon ajoitukselle, asetus oltava POIS PC-ajoitukselle. - PÄÄLLÄ: Ottaa Yliskannaus -toiminnon käyttöön videoajoitukselle. - POIS: Poistaa Yliskannaus -toiminnon käytöstä. Yliskannaus-toiminto ei ole käytössä (harmaa), kun PAP -toiminto Ruutu -valikossa on päällä. RGB-signaali: Asettaa signaalityypin videolaitteen osaksi tai PC:n liitettynä näytön HDMI-kaapeliin Kuvan kiinnip. esto: Näyttää automaattisesti nopeat siirtokuviot välttääkseen kuvan palamista ruudulle. OSD pyöritys: Säätää OSD-kieritystä. Ks. Tuotteen tekniset tiedot malleista, joita suositellaan muotokuvasuunnassa. Vain maisemakuvassa käytetyt mallit muotokuvatilassa voivat johtaa ennenaikaiseen vikaantumiseen, eikä takuu kata tätä.

40 36 OSD (ruutunäyttö) OSD Infolaatikko: Olleessaan PÄÄLLÄ, vaihtaessa signaalituloja tai muuttaessa aikaa näyttö näyttää nykyisen tulolähteen ja resoluution näytöllä. Valitse POIS näyttääksesi näyttöruudun tietolaatikon kun painat INFO kaukosäätimessä. Sovellettava kontrasti: Kytkee Sovellettava kontrasti -toiminnon päälle tai pois päältä. Tämä ominaisuus parantaa kuvan kontrastia tummissa näkymissä. Edistynyt (Jatkoa) Tietoja Kaikkien resetointi Tämä ominaisuus ei ole käytettävissä jos Ymp. Valon anturi toiminto on asetettu PÄÄLLÄ. Ymp. Valon anturi: Ollessaan PÄÄLLÄ kuvan kirjkkaus säätyy automaattisesti ympäröivien valojen muuttuessa. IR Lähtö: Käyttääksesi useita laitteita yhdellä kaukosäätimellä, valitse PÄÄLLÄ. Osoista kaukosäädin ensimmäiseene näyttöön, jonka IR-OUT -portti liittään toisen näytön IR-IN portiin, ja toisen näytön IR-OUT -portti littää kolmanenn näytön IR-IN porttiin jne. Katso "Useiden näyttöjen liittäminen" sivulla 20 liitäntäkaavio. Näyttää näytön seuraavat tiedot. Päiväys Mallin nimi Sarjanumero Käyttöaika Ohjelmistoversio LAN-versio IP-osoite Palauttaa kaikki asetukset tehtaan esiasetusarvoihin.

41 Multimedia-OSD:n toiminta 37 Multimedia-OSD:n toiminta Multimedia OSD -järjestelmä tarjoaa käyttöösi lukuisia asetuksia silloin, kun näyttö muodostaa yhteyttä USB-laitteisiin tai langattomaan verkkoon tai käyttää sisäistä tallennuslaitetta jne. Multimedia OSD -järjestelmää käytetään näin: 1. Varmista, että näyttö on muodostamassa yhteyttä multimedialaitteeseen. Katso lisätietoja "Multimedia-tulojen liittäminen" sivulla Paina kaukosäätimen painiketta MULTI-MEDIA tai valitse MULTI-MEDIA lähteen valintapalkista, jotta pääset multimedia OSD -järjestelmään. Pääsivu avautuu. 3. Valitse haluamasi valikko. Kaukosäätimen multimediapainikkeet Käytä multimedia OSD -järjestelmää kaukosäätimen painikkeilla. Nro Nimi Kuvaus HOME Takaisin pääsivulle. ESC Takaisin edelliselle sivulle. ENTER Aktivoi valitun kohdan valikosta. (PREV) (NEXT) REV FWD Suuntanuolet halutun kohdan valintaan. Kelaa videota/äänileikettä taaksepäin. Toisto/tauko videolle/äänileikkeelle. Pysäyttää videon/äänileikkeen. Kelaa videota/äänileikettä eteenpäin.

42 38 Multimedia-OSD:n toiminta Tiedostojen katselu Sisäisellä tallennuslaitteella olevat tiedostot Näytössä on sisäinen noin 3GB:n kokoinen tallennuslaite. Voit siirtää tiedostoja näytön sisäiseen tallennuslaitteelle USB-kaapelilla. Liitä A-tyypin liitin tietokoneeseesi ja mini B-liitin näyttöön. Kun kaapeli on paikallaan, etsi tietokoneelta kohta Siirrettävä levy. Valitse ja vedä tiedostoja tietokoneeltasi Siirrettävälle levylle. Varmista, että tiedostot on kokonaan siirretty näytölle. Näet tiedostot valikosta EZ Media > Internal Memory (Sisäinen muisti). USB-muistissa olevat tiedostot Näet USB-muistissa olevat tiedostot liittämällä USB-muistin näytön USB Type A-liittimeen. Näet tiedostot valikosta EZ Media > USB. Voit katsella eri tiedostotyyppejä valikosta EZ Media > Internal Memory (Sisäinen muisti) tai EZ Media > USB. Photo (Valokuva): Tekee luettelon kaikista tuetuista tiedostomuodoista esikatselunäkymänä. Valitse haluamasi kuva ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan. Kaukosäätimen painikkeen toiminta esikatselunäkymänä Nro Nimi Kuvaus HOME Takaisin pääsivulle. ESC Takaisin edelliselle sivulle. ENTER Avaa valitun valokuvan. (PREV) (NEXT) Suuntanuolet halutun valokuvan valintaan REV FWD Ei käytössä Ei käytössä Ei käytössä Ei käytössä

43 Multimedia-OSD:n toiminta 39 Kaukosäätimen painikkeen toiminta selausnäkymänä Nro Kuvake Kuvaus 1 Kierto Kierrä kuvaa myötäpäivään painamalla / /ENTER (0 > 90 > 180 > 270). Kierrä kuvaa vastapäivään painamalla / (0 > 270 > 180 > 90 > 0). 2 Zoomi Zoomaa kuvaa lähemmäs/kauemmas painamalla ENTER. Navigoi kuvassa painamalla. (PREV) (NEXT) Edellinen valokuva Seuraava valokuva Diaesitystila Palaa selaustilaan painamalla ESC/ENTER/. (PREV) (NEXT) Poisto Poista kuva painamalla ensin ENTER ja sitten /. Kopiointi Kopioi kuva painamalla ensin ENTER ja sitten /. Tiedot Näyttää kuvan tiedot. Palaa edelliselle sivulle.

44 40 Multimedia-OSD:n toiminta Video: Luetteloi kaikki tuetut tiedostot. Valitse haluamasi video ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan. Kaukosäätimen painikkeen toiminta luettelonäkymänä Nro Nimi Kuvaus HOME ESC ENTER (PREV) REV (NEXT) Takaisin pääsivulle. Takaisin edelliselle sivulle. Avaa valitun videon. / : Siirtyy alas/ylöspäin kohdan valitsemiseksi. : Lajittelee kohdat tiedostonimen (aakkosjärjestyksessä) tai luontiajan mukaan. : Näyttää valitun kohdan tekstityksen. Ei käytössä Ei käytössä 7 8 FWD Ei käytössä Ei käytössä

45 Multimedia-OSD:n toiminta 41 Ohjauskäyttöliittymä Kaukosäätimen painikkeen toiminta: kun ohjauskäyttöliittymä on näkyvillä Nro Nimi Kuvaus HOME ESC ENTER Takaisin pääsivulle. Takaisin edelliselle sivulle. Toisto/tauko videolle. / : Ei käytössä (PREV) (NEXT) :Toistaa edellisen videon. : Toistaa seuraavan videon. REV Kelaa videota taaksepäin. Nopeus: x1, 2, 4, 8 Toisto/tauko videolle. Pysäyttää videon. FWD Kelaa videota eteenpäin. Nopeus: x1, 2, 4, 8 Kaukosäätimen painikkeen toiminta: kun ohjauskäyttöliittymä ei ole näkyvillä Nro Nimi Kuvaus 1 HOME Takaisin pääsivulle. 2 ESC Takaisin edelliselle sivulle. ENTER Avaa ohjauskäyttöliittymän. 3 4 (PREV) (NEXT) / : Ei käytössä : Toistaa edellisen videon REV FWD : Toistaa seuraavan videon. Avaa ohjauskäyttöliittymän. Avaa ohjauskäyttöliittymän. Avaa ohjauskäyttöliittymän. Avaa ohjauskäyttöliittymän.

46 42 Multimedia-OSD:n toiminta Audio (Ääni): Luetteloi kaikki tuetut tiedostot. Valitse haluamasi ääni ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan. Kaukosäätimen painikkeen toiminta luettelonäkymänä Nro Nimi Kuvaus HOME ESC ENTER (PREV) REV (NEXT) Takaisin pääsivulle. Takaisin edelliselle sivulle. Avaa valitun äänen. / : Siirtyy alas/ylöspäin kohdan valitsemiseksi. : Lajittelee kohdat tiedostonimen (aakkosjärjestyksessä) tai luontiajan mukaan. : Ei käytössä Ei käytössä Ei käytössä 7 8 FWD Ei käytössä Ei käytössä

47 Multimedia-OSD:n toiminta 43 Kaukosäätimen painikkeen toiminta toiston aikana Nro Nimi Kuvaus HOME Takaisin pääsivulle. ESC Takaisin edelliselle sivulle. ENTER Toisto/tauko äänelle. / : Ei käytössä (PREV) (NEXT) REV : Toistaa edellisen äänen. : Toistaa seuraavan äänen. Kelaa ääntä taaksepäin. Toisto/tauko äänelle. 7 8 FWD Pysäyttää äänen. Kelaa ääntä eteenpäin.

48 44 Multimedia-OSD:n toiminta Office Viewer: Tukee PowerPoint/Word/Excel/PDF-tiedostoja. Valitse haluamasi asiakirja ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan. Kaukosäätimen painikkeen toiminta luettelonäkymänä Nro Nimi Kuvaus HOME ESC ENTER (PREV) REV (NEXT) Takaisin pääsivulle. Takaisin edelliselle sivulle. Avaa valitun tiedoston. / : Siirtyy alas/ylöspäin kohdan valitsemiseksi. : Lajittelee kohdat tiedostonimen (aakkosjärjestyksessä) tai luontiajan mukaan. : Ei käytössä Ei käytössä Ei käytössä 7 8 FWD Ei käytössä Ei käytössä

49 Multimedia-OSD:n toiminta 45 Kaukosäätimen painikkeen toiminta, kun asiakirja on avattu Nro Nimi Kuvaus HOME Takaisin pääsivulle. ESC Sulkee asiakirjan. ENTER Zoomaa mahdollisimman lähelle tai mahdollisimman kauas. : Siirtyy sivun yläreunaan tai edelliselle sivulle. (PREV) (NEXT) REV : Siirtyy sivun alareunaan tai seuraavalle sivulle. / : Siirtyy sivun vasempaan/oikeaan reunaan. Takaisin edelliselle sivulle. Ei käytössä 7 8 FWD Ei käytössä Siirry seuraavalle sivulle.

50 46 Multimedia-OSD:n toiminta Yhteyksien muodostaminen Voit käyttää perinteisten kaapeleiden, kuten komponenttivideo- ja VGA-kaapelin lisäksi myös muita monipuolisempia liitäntätapoja. USB-kaapelin (EZ USB) käyttäminen 1. Liitä USB-kaapelin mini B-liitin näyttöön ja A-liitin tietokoneeseen. 2. Asenna EZ USB -ohjelmisto etukäteen tietokoneeseesi. Saat EZ USB -ohjelmiston paikalliselta sivustoltasi osoitteesta EZ USB:n tukemat käyttöjärjestelmät: Windows XP 32/64-bittinen SP3 (Professional tai korkeampi) Windows Vista 32/64-bittinen SP2 (Home premium tai korkeampi) Windows 7 ja 8 32/64 bit SP1 (Home premium tai uudempi) Mac OS 10.7 tai uudempi 3. Mene valikkoon EZ Display (EZ-näyttö) > EZ USB ja vahvista valintasi. 4. Määritä EZ USB -ohjelmistolla, miten käytät näyttöä. Saat tietokoneesi kuvan näkymään näytöllä suoraan valitsemalla Mirror mode (Peili-tila) tai voit käyttää näyttöä laajennettuna työpöytänä valitsemalla Extension mode (Laajennus-tila). Lisätietoja ohjelmiston asennuksesta ja käytöstä saat ohjelmiston käyttöohjeesta.
