56K ESP-2 Modem 56K ESP-2 MODEM. Pika-asennusohje. Versio 1.0

Transkriptio

1 56K ESP-2 MODEM Pika-asennusohje Versio 1.0 1

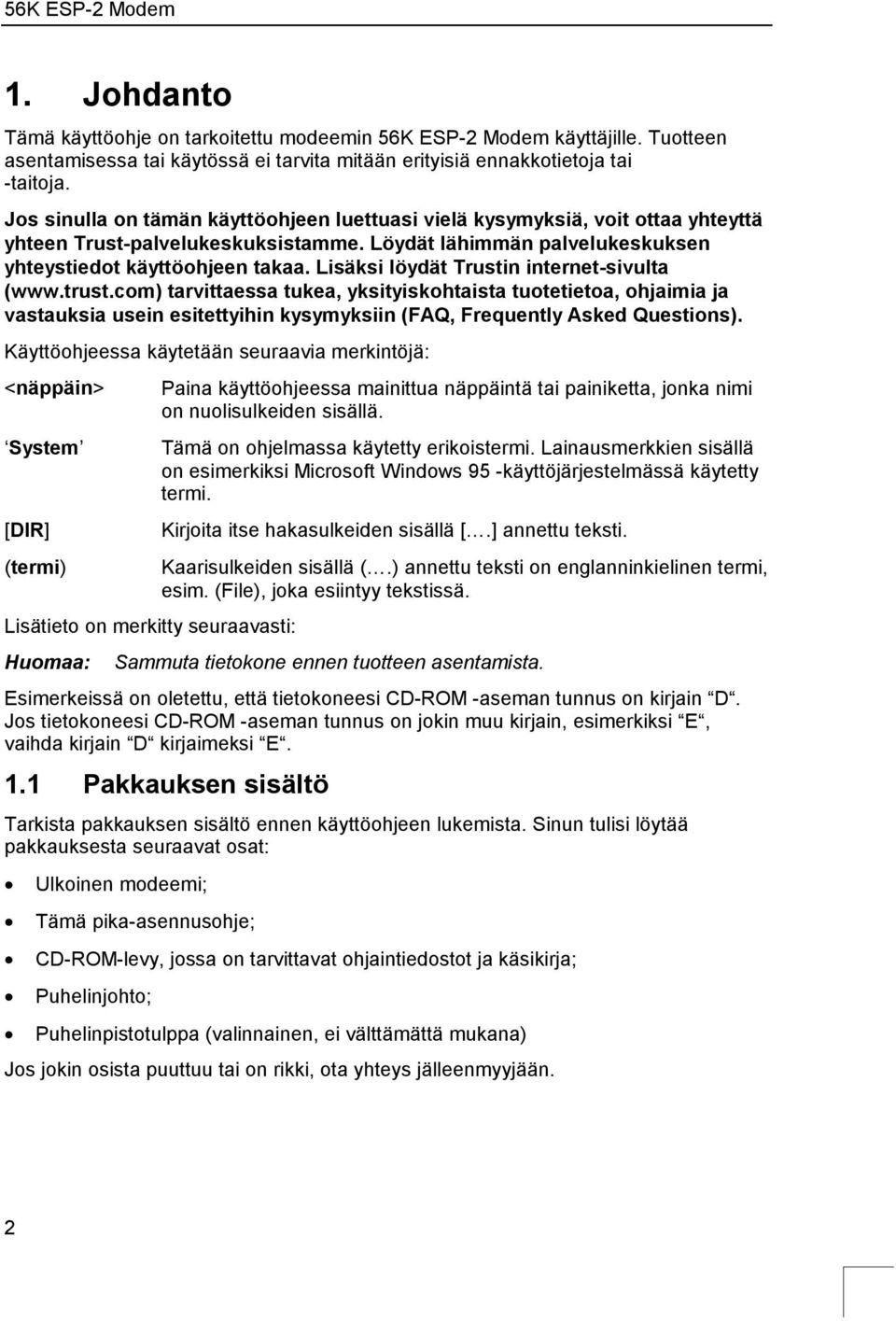

2 1. Johdanto Tämä käyttöohje on tarkoitettu modeemin 56K ESP-2 Modem käyttäjille. Tuotteen asentamisessa tai käytössä ei tarvita mitään erityisiä ennakkotietoja tai -taitoja. Jos sinulla on tämän käyttöohjeen luettuasi vielä kysymyksiä, voit ottaa yhteyttä yhteen Trust-palvelukeskuksistamme. Löydät lähimmän palvelukeskuksen yhteystiedot käyttöohjeen takaa. Lisäksi löydät Trustin internet-sivulta ( tarvittaessa tukea, yksityiskohtaista tuotetietoa, ohjaimia ja vastauksia usein esitettyihin kysymyksiin (FAQ, Frequently Asked Questions). Käyttöohjeessa käytetään seuraavia merkintöjä: <näppäin> System [DIR] (termi) Paina käyttöohjeessa mainittua näppäintä tai painiketta, jonka nimi on nuolisulkeiden sisällä. Tämä on ohjelmassa käytetty erikoistermi. Lainausmerkkien sisällä on esimerkiksi Microsoft Windows 95 -käyttöjärjestelmässä käytetty termi. Kirjoita itse hakasulkeiden sisällä [.] annettu teksti. Kaarisulkeiden sisällä (.) annettu teksti on englanninkielinen termi, esim. (File), joka esiintyy tekstissä. Lisätieto on merkitty seuraavasti: Huomaa: Sammuta tietokone ennen tuotteen asentamista. Esimerkeissä on oletettu, että tietokoneesi CD-ROM -aseman tunnus on kirjain D. Jos tietokoneesi CD-ROM -aseman tunnus on jokin muu kirjain, esimerkiksi E, vaihda kirjain D kirjaimeksi E. 1.1 Pakkauksen sisältö Tarkista pakkauksen sisältö ennen käyttöohjeen lukemista. Sinun tulisi löytää pakkauksesta seuraavat osat: Ulkoinen modeemi; Tämä pika-asennusohje; CD-ROM-levy, jossa on tarvittavat ohjaintiedostot ja käsikirja; Puhelinjohto; Puhelinpistotulppa (valinnainen, ei välttämättä mukana) Jos jokin osista puuttuu tai on rikki, ota yhteys jälleenmyyjään. 2

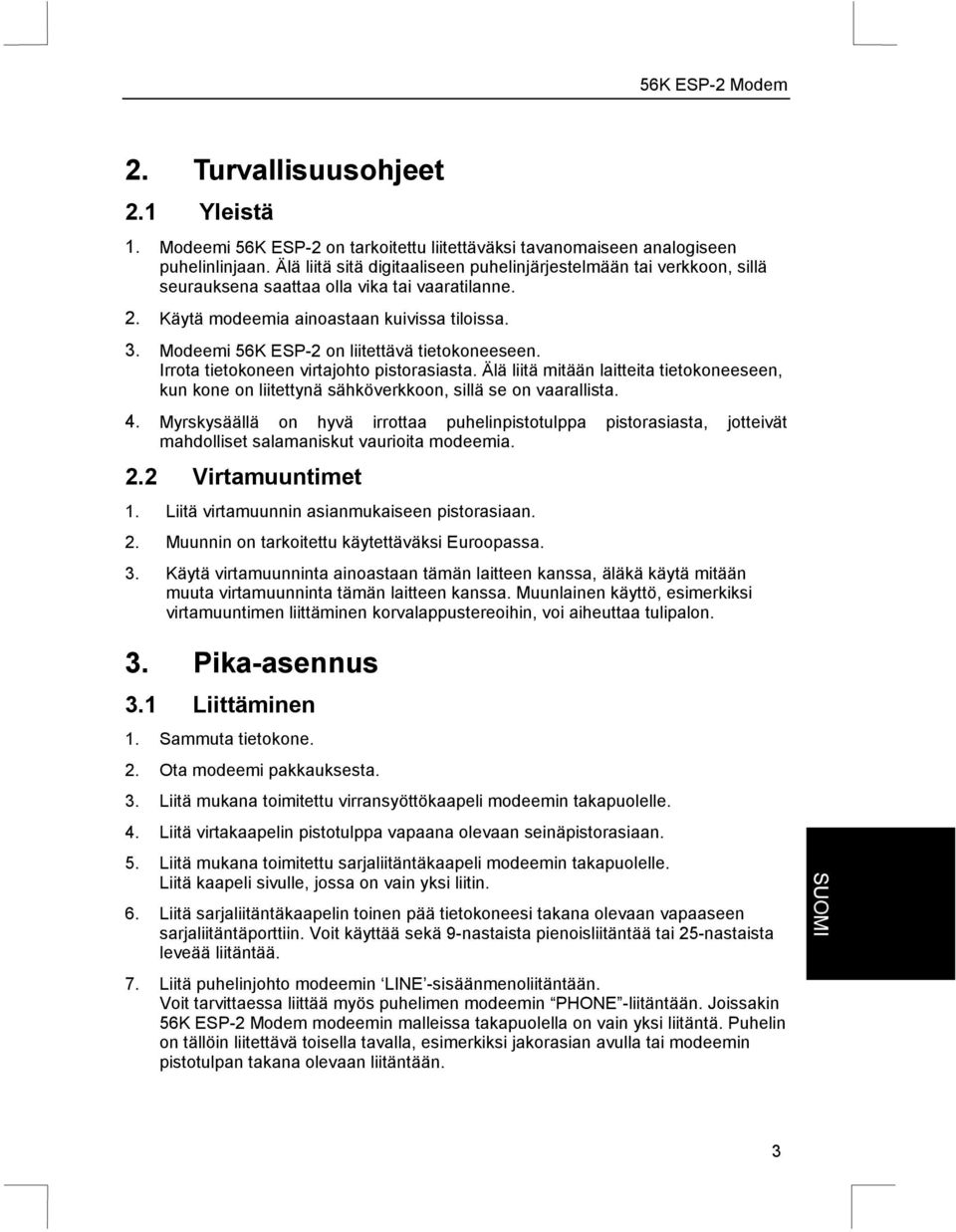

3 2. Turvallisuusohjeet 2.1 Yleistä 1. Modeemi 56K ESP-2 on tarkoitettu liitettäväksi tavanomaiseen analogiseen puhelinlinjaan. Älä liitä sitä digitaaliseen puhelinjärjestelmään tai verkkoon, sillä seurauksena saattaa olla vika tai vaaratilanne. 2. Käytä modeemia ainoastaan kuivissa tiloissa. 3. Modeemi 56K ESP-2 on liitettävä tietokoneeseen. Irrota tietokoneen virtajohto pistorasiasta. Älä liitä mitään laitteita tietokoneeseen, kun kone on liitettynä sähköverkkoon, sillä se on vaarallista. 4. Myrskysäällä on hyvä irrottaa puhelinpistotulppa pistorasiasta, jotteivät mahdolliset salamaniskut vaurioita modeemia. 2.2 Virtamuuntimet 1. Liitä virtamuunnin asianmukaiseen pistorasiaan. 2. Muunnin on tarkoitettu käytettäväksi Euroopassa. 3. Käytä virtamuunninta ainoastaan tämän laitteen kanssa, äläkä käytä mitään muuta virtamuunninta tämän laitteen kanssa. Muunlainen käyttö, esimerkiksi virtamuuntimen liittäminen korvalappustereoihin, voi aiheuttaa tulipalon. 3. Pika-asennus 3.1 Liittäminen 1. Sammuta tietokone. 2. Ota modeemi pakkauksesta. 3. Liitä mukana toimitettu virransyöttökaapeli modeemin takapuolelle. 4. Liitä virtakaapelin pistotulppa vapaana olevaan seinäpistorasiaan. 5. Liitä mukana toimitettu sarjaliitäntäkaapeli modeemin takapuolelle. Liitä kaapeli sivulle, jossa on vain yksi liitin. 6. Liitä sarjaliitäntäkaapelin toinen pää tietokoneesi takana olevaan vapaaseen sarjaliitäntäporttiin. Voit käyttää sekä 9-nastaista pienoisliitäntää tai 25-nastaista leveää liitäntää. 7. Liitä puhelinjohto modeemin LINE -sisäänmenoliitäntään. Voit tarvittaessa liittää myös puhelimen modeemin PHONE -liitäntään. Joissakin 56K ESP-2 Modem modeemin malleissa takapuolella on vain yksi liitäntä. Puhelin on tällöin liitettävä toisella tavalla, esimerkiksi jakorasian avulla tai modeemin pistotulpan takana olevaan liitäntään. 3

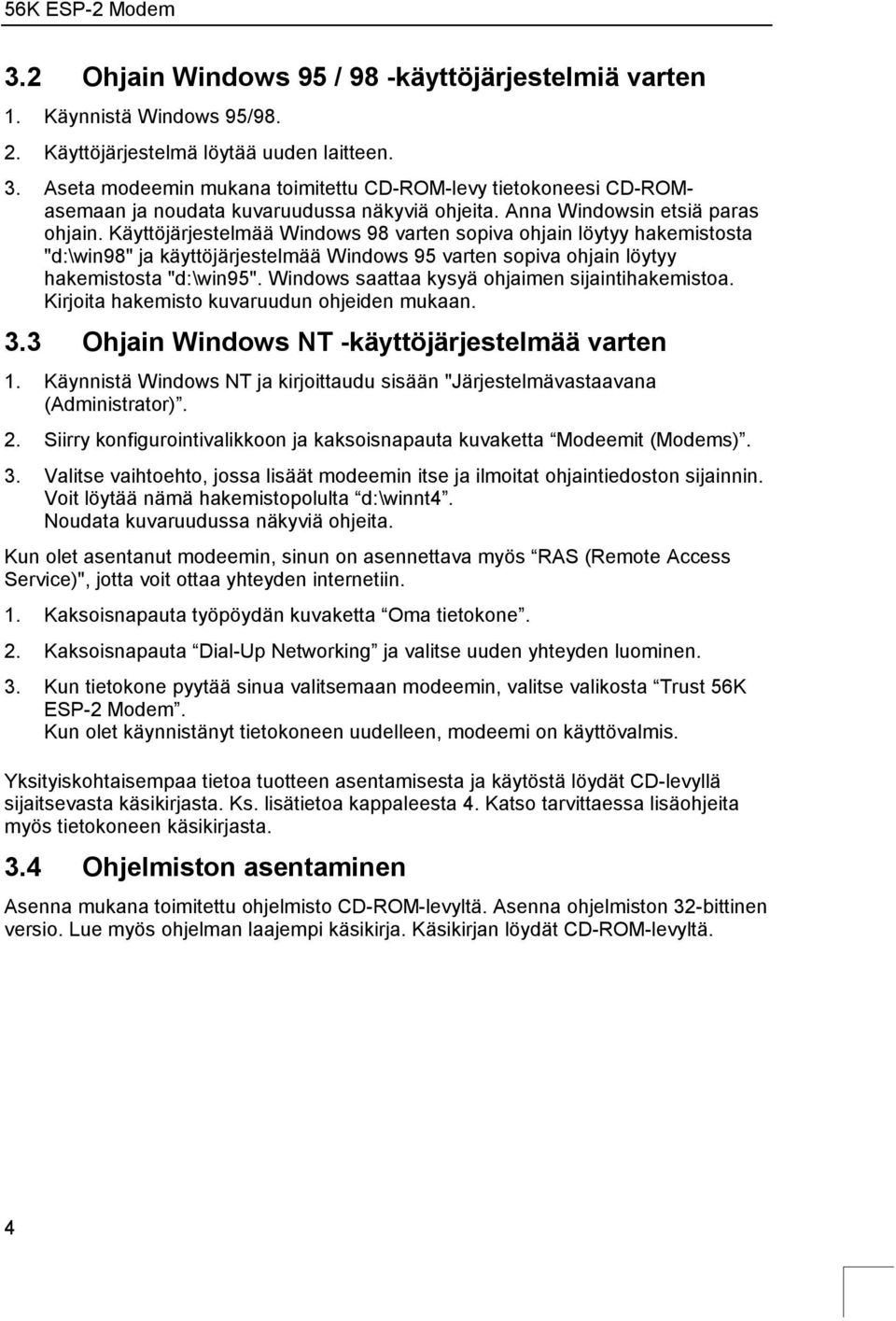

4 3.2 Ohjain Windows 95 / 98 -käyttöjärjestelmiä varten 1. Käynnistä Windows 95/ Käyttöjärjestelmä löytää uuden laitteen. 3. Aseta modeemin mukana toimitettu CD-ROM-levy tietokoneesi CD-ROMasemaan ja noudata kuvaruudussa näkyviä ohjeita. Anna Windowsin etsiä paras ohjain. Käyttöjärjestelmää Windows 98 varten sopiva ohjain löytyy hakemistosta "d:\win98" ja käyttöjärjestelmää Windows 95 varten sopiva ohjain löytyy hakemistosta "d:\win95". Windows saattaa kysyä ohjaimen sijaintihakemistoa. Kirjoita hakemisto kuvaruudun ohjeiden mukaan. 3.3 Ohjain Windows NT -käyttöjärjestelmää varten 1. Käynnistä Windows NT ja kirjoittaudu sisään "Järjestelmävastaavana (Administrator). 2. Siirry konfigurointivalikkoon ja kaksoisnapauta kuvaketta Modeemit (Modems). 3. Valitse vaihtoehto, jossa lisäät modeemin itse ja ilmoitat ohjaintiedoston sijainnin. Voit löytää nämä hakemistopolulta d:\winnt4. Noudata kuvaruudussa näkyviä ohjeita. Kun olet asentanut modeemin, sinun on asennettava myös RAS (Remote Access Service)", jotta voit ottaa yhteyden internetiin. 1. Kaksoisnapauta työpöydän kuvaketta Oma tietokone. 2. Kaksoisnapauta Dial-Up Networking ja valitse uuden yhteyden luominen. 3. Kun tietokone pyytää sinua valitsemaan modeemin, valitse valikosta Trust 56K ESP-2 Modem. Kun olet käynnistänyt tietokoneen uudelleen, modeemi on käyttövalmis. Yksityiskohtaisempaa tietoa tuotteen asentamisesta ja käytöstä löydät CD-levyllä sijaitsevasta käsikirjasta. Ks. lisätietoa kappaleesta 4. Katso tarvittaessa lisäohjeita myös tietokoneen käsikirjasta. 3.4 Ohjelmiston asentaminen Asenna mukana toimitettu ohjelmisto CD-ROM-levyltä. Asenna ohjelmiston 32-bittinen versio. Lue myös ohjelman laajempi käsikirja. Käsikirjan löydät CD-ROM-levyltä. 4

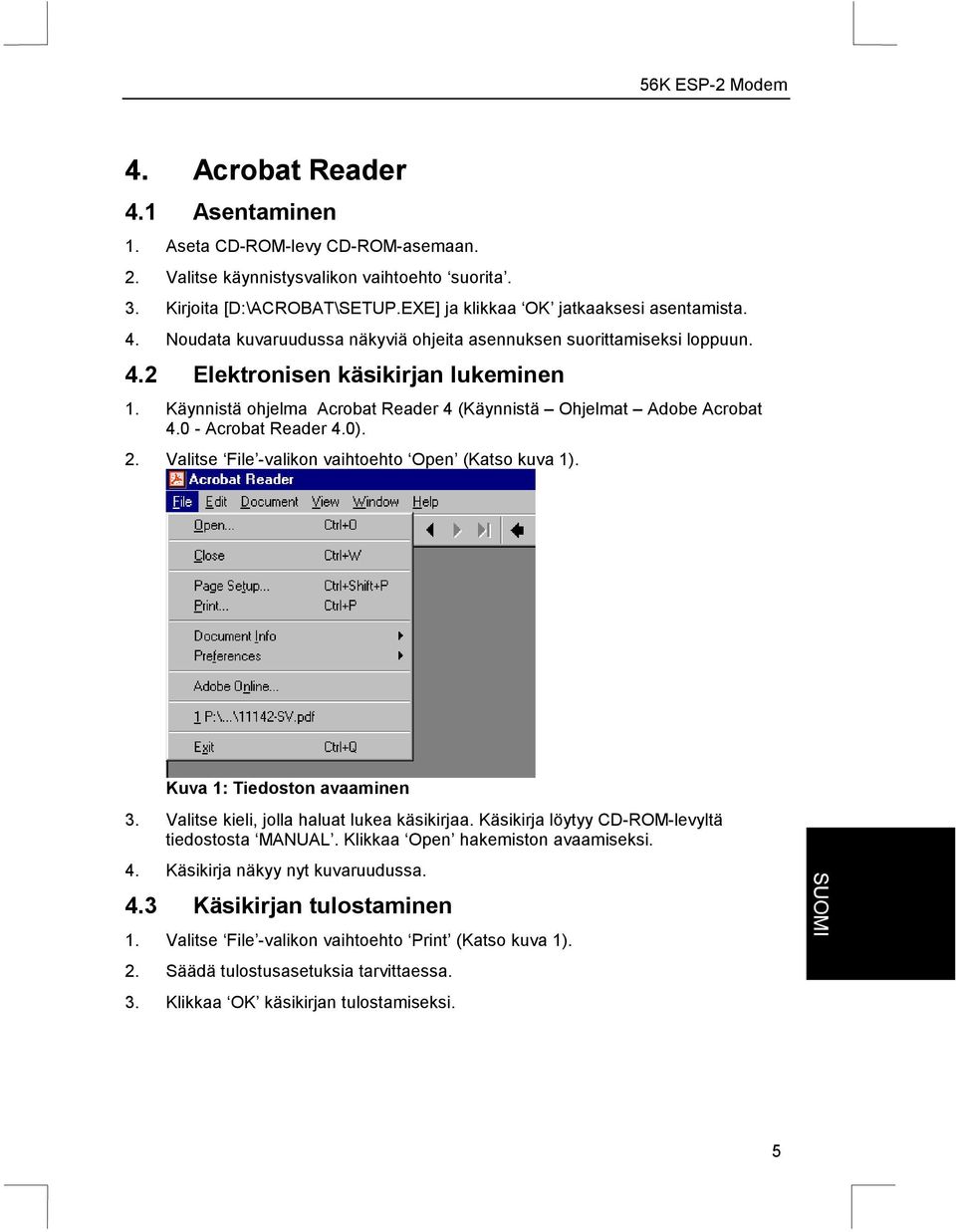

5 4. Acrobat Reader 4.1 Asentaminen 1. Aseta CD-ROM-levy CD-ROM-asemaan. 2. Valitse käynnistysvalikon vaihtoehto suorita. 3. Kirjoita [D:\ACROBAT\SETUP.EXE] ja klikkaa OK jatkaaksesi asentamista. 4. Noudata kuvaruudussa näkyviä ohjeita asennuksen suorittamiseksi loppuun. 4.2 Elektronisen käsikirjan lukeminen 1. Käynnistä ohjelma Acrobat Reader 4 (Käynnistä Ohjelmat Adobe Acrobat Acrobat Reader 4.0). 2. Valitse File -valikon vaihtoehto Open (Katso kuva 1). Kuva 1: Tiedoston avaaminen 3. Valitse kieli, jolla haluat lukea käsikirjaa. Käsikirja löytyy CD-ROM-levyltä tiedostosta MANUAL. Klikkaa Open hakemiston avaamiseksi. 4. Käsikirja näkyy nyt kuvaruudussa. 4.3 Käsikirjan tulostaminen 1. Valitse File -valikon vaihtoehto Print (Katso kuva 1). 2. Säädä tulostusasetuksia tarvittaessa. 3. Klikkaa OK käsikirjan tulostamiseksi. 5
