1 Antenniverkon rakenne ja mittausvaatimuksiin tarkennuksia Viestintäviraston määräys 65 kiinteistön sisäverkoista ja teleurakoinnista täsmentyy Toiminnanjohtaja Tauno Hovatta Satelliitti ja antenniliitto SANT ry

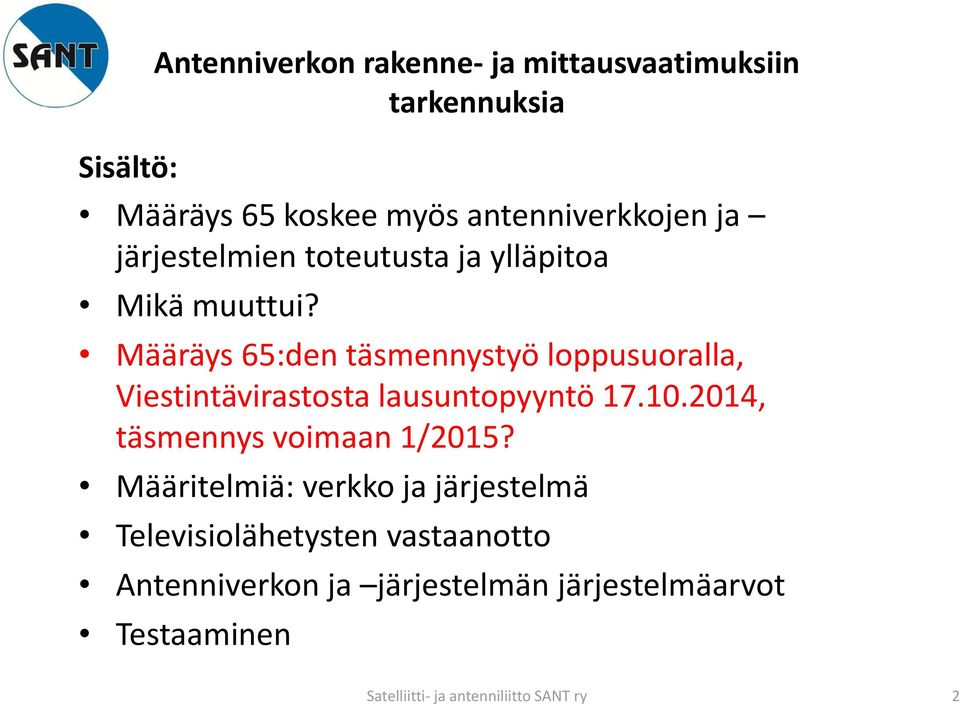

2 Antenniverkon rakenne ja mittausvaatimuksiin tarkennuksia Sisältö: Määräys 65 koskee myös antenniverkkojen ja järjestelmien toteutusta ja ylläpitoa Mikä muuttui? Määräys 65:den täsmennystyö loppusuoralla, Viestintävirastosta lausuntopyyntö , täsmennys voimaan 1/2015? Määritelmiä: verkko ja järjestelmä Televisiolähetysten vastaanotto Antenniverkon ja järjestelmän järjestelmäarvot Testaaminen Satelliitti ja antenniliitto SANT ry 2

3 YHTEISANTENNIMÄÄRÄYS 21/2007 M KORVAUTUI UUDELLA VIESTINTÄVIRASTON MÄÄRÄYKSELLÄ 65/2013 M, KIINTEISTÖN SISÄVERKOT JA TELEURAKOINTI. ASTUI VOIMAAN JA ON VOIMASSA TOISTAISEKSI. UUTTA MÄÄRÄYSTÄ SOVELLETAAN PROJEKTEIHIN, JOIDEN RAKENNUSLUPA ON MYÖNNETTY TAI SEN JÄLKEEN. UUSI MÄÄRÄYS KOSKEE MYÖS UUDISTUS TAI KUNNOSTUSPROJEKTEJA, JOIDEN SUUNNITTELU ON ALOITETTU TAI SEN JÄLKEEN Satelliitti ja antenniliitto SANT ry 3

4 Mikä muuttui? Mitä uutta? 1/2 Sisäverkolla tarkoitetaan myös yhteisantenniverkkoa ja järjestelmää Antenniverkon runkokaapelointi (nousukaapelointi) toteutetaan talojakamosta jokaiseen kotijakamoon koaksiaalikaapelointina, rakennusten välinen kaapelointi (aluekaapelointi) voidaan toteuttaa koaksiaalikaapelilla tai kuudella kuidulla (tähän ehdotetaan täsmennystä) Antenniverkon vähimmäistaajuusalue on MHz (ennen MHz) ja sen on mahdollistettava maanpäällisen viestintäverkossa (antenni tv) ja kaapeli tv verkossa jaettavien palvelujen jakelu antennirasioihin Määräys sisältää vaatimukset televisiolähetysten antennivastaanotolle ja ne koskevat myös omakotitaloa (antenneille, mastolle ja vahvistimelle on asetettu vaatimukset) Satelliitti ja antenniliitto SANT ry 4

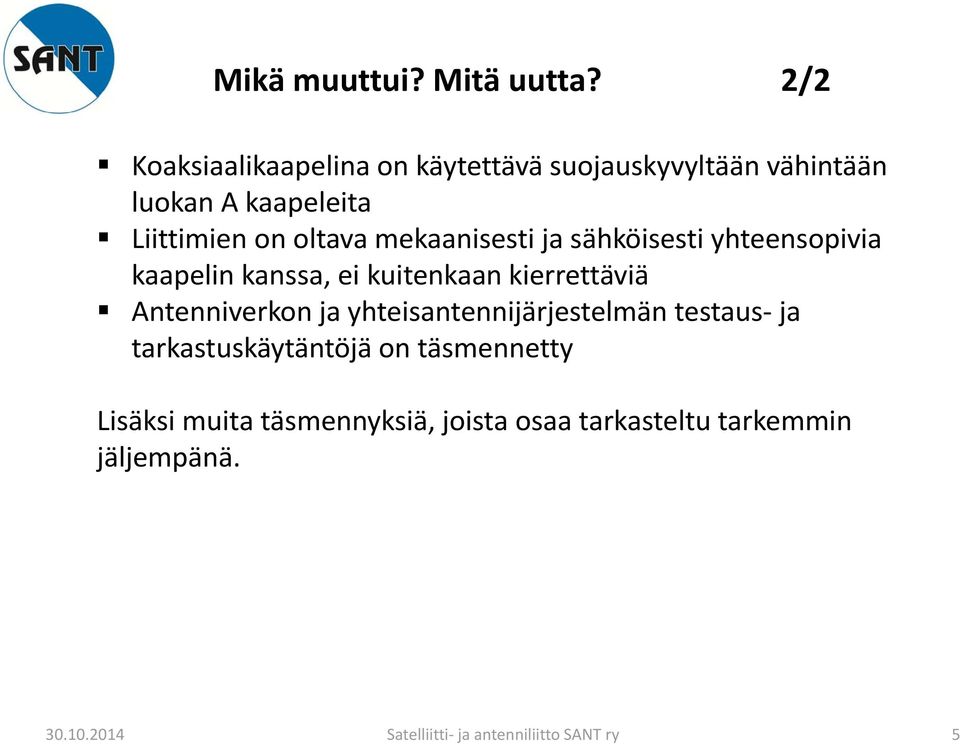

5 Mikä muuttui? Mitä uutta? 2/2 Koaksiaalikaapelina on käytettävä suojauskyvyltään vähintään luokan A kaapeleita Liittimien on oltava mekaanisesti ja sähköisesti yhteensopivia kaapelin kanssa, ei kuitenkaan kierrettäviä Antenniverkon ja yhteisantennijärjestelmän testaus ja tarkastuskäytäntöjä on täsmennetty Lisäksi muita täsmennyksiä, joista osaa tarkasteltu tarkemmin jäljempänä Satelliitti ja antenniliitto SANT ry 5

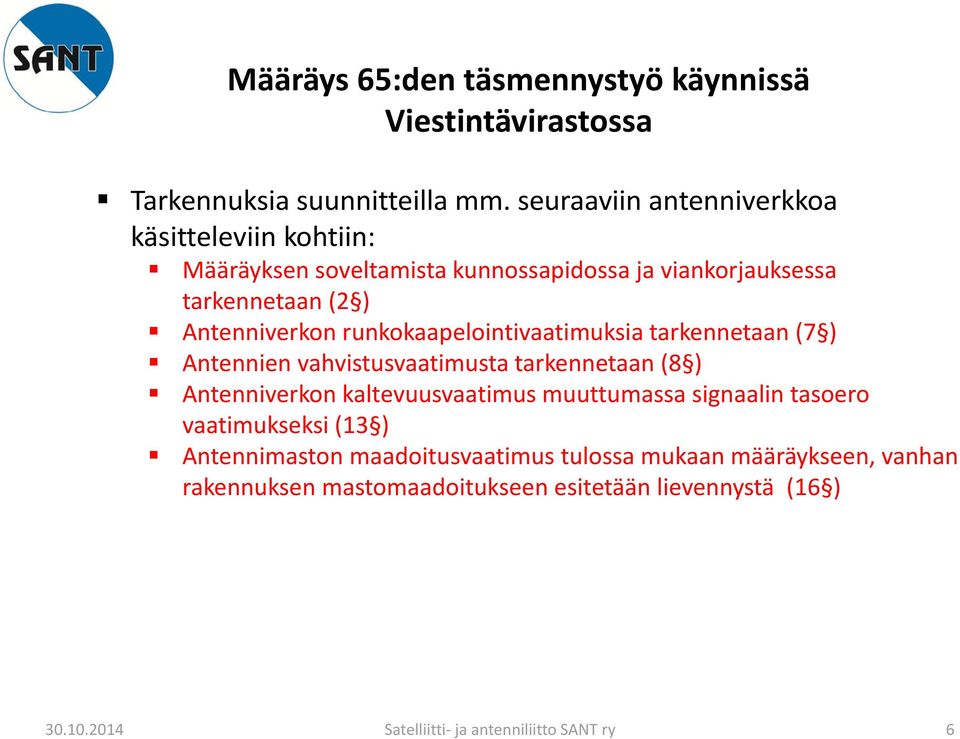

6 Määräys 65:den täsmennystyö käynnissä Viestintävirastossa Tarkennuksia suunnitteilla mm. seuraaviin antenniverkkoa käsitteleviin kohtiin: Määräyksen soveltamista kunnossapidossa ja viankorjauksessa tarkennetaan (2 ) Antenniverkon runkokaapelointivaatimuksia tarkennetaan (7 ) Antennien vahvistusvaatimusta tarkennetaan (8 ) Antenniverkon kaltevuusvaatimus muuttumassa signaalin tasoero vaatimukseksi (13 ) Antennimaston maadoitusvaatimus tulossa mukaan määräykseen, vanhan rakennuksen mastomaadoitukseen esitetään lievennystä (16 ) Satelliitti ja antenniliitto SANT ry 6

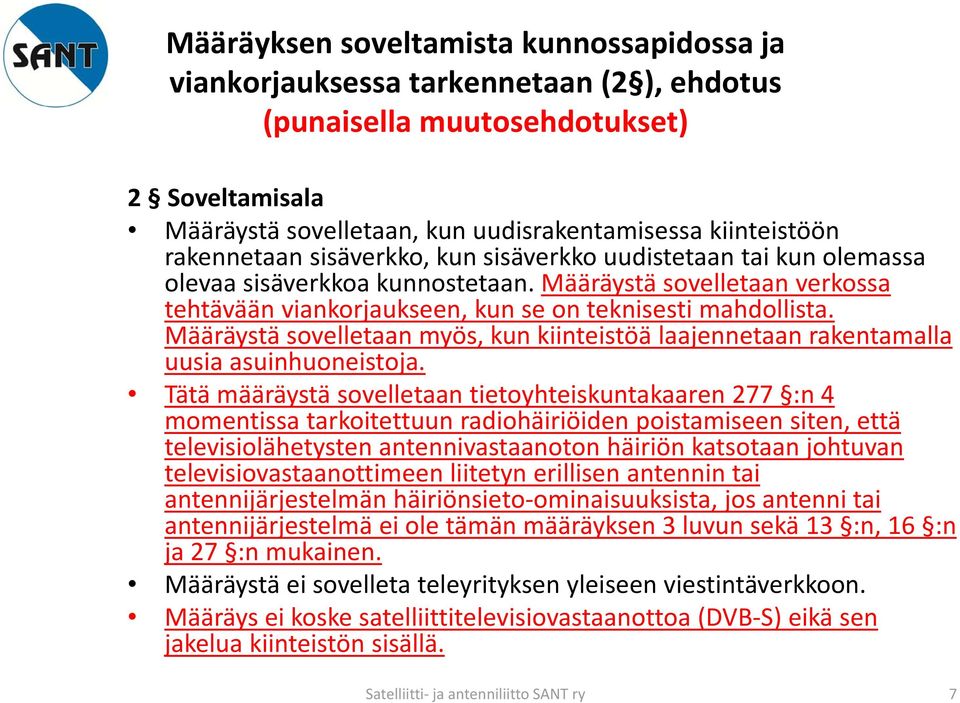

7 Määräyksen soveltamista kunnossapidossa ja viankorjauksessa tarkennetaan (2 ), ehdotus (punaisella muutosehdotukset) 2 Soveltamisala Määräystä sovelletaan, kun uudisrakentamisessa kiinteistöön rakennetaan sisäverkko, kun sisäverkko uudistetaan tai kun olemassa olevaa sisäverkkoa kunnostetaan. Määräystä sovelletaan verkossa tehtävään viankorjaukseen, kun se on teknisesti mahdollista. Määräystä sovelletaan myös, kun kiinteistöä laajennetaan rakentamalla uusia asuinhuoneistoja. Tätä määräystä sovelletaan tietoyhteiskuntakaaren 277 :n 4 momentissa tarkoitettuun radiohäiriöiden poistamiseen siten, että televisiolähetysten antennivastaanoton häiriön katsotaan johtuvan televisiovastaanottimeen liitetyn erillisen antennin tai antennijärjestelmän häiriönsieto ominaisuuksista, jos antenni tai antennijärjestelmä ei ole tämän määräyksen 3 luvun sekä 13 :n, 16 :n ja 27 :n mukainen. Määräystä ei sovelleta teleyrityksen yleiseen viestintäverkkoon. Määräys ei koske satelliittitelevisiovastaanottoa (DVB S) eikä sen jakelua kiinteistön sisällä. Satelliitti ja antenniliitto SANT ry 7

8 Määritelmiä (otteita määräyksen 3 :stä) Antenniverkko: yhden tai useamman asuinhuoneiston käsittävän kiinteistön, toimitilakiinteistön tai julkisen kiinteistön sisäverkko, joka on toteutettu rakennuksen sisällä koaksiaalikaapeloinnilla ja rakennusten välillä joko koaksiaalikaapeloinnilla tai optisella kaapeloinnilla, ja jota käytetään viestinnän välittämiseen kiinteistössä joukkoviestintäverkosta käyttäjien päätelaitteisiin. Yhteisantenniverkko: Vähintään kaksi asuinhuoneistoa käsittävä asuinkiinteistön, toimitilakiinteistön tai julkisen kiinteistön sisäverkko, joka on toteutettu rakennuksen sisällä koaksiaalikaapeloinnilla ja rakennusten välillä joko koaksiaalikaapeloinnilla tai optisella kaapeloinnilla, ja jota käytetään viestinnän välittämiseen kiinteistössä joukkoviestintäverkosta käyttäjien päätelaitteisiin. Satelliitti ja antenniliitto SANT ry 8

9 Yhteisantenniverkko, yhden kiinteistön talo Päävahvistin/ talovahvistin Kotijakamo Talojakamon tähtipiste toteutetaan yleensä jaottimilla Kotikaapelointi tähtimäisesti Kotijakamon tähtipiste toteutetaan haaroittimella Nousukaapelointi, jokaiseen huoneistoon oma koaksiaalikaapeli talojakamosta Jokaisessa asuinhuoneessa antennirasia Satelliitti ja antenniliitto SANT ry 9

10 Yhteisantenniverkko, kahden kiinteistön talo, aluekaapelointi koaksiaalikaapelilla Aluekaapelointi, koaksiaalikaapelointi (n x koksi, n = huoneistojen määrä) Satelliitti ja antenniliitto SANT ry 10

11 Yhteisantenniverkko, kahden kiinteistön talo, aluekaapelointi optisilla kuiduilla E/O muunnin Aluekaapelointi, Satelliitti ja antenniliitto 6 optista kuitua SANT ry 11

12 Määräyksen 65 tarkennussuunnitelma: Yhteisantenniverkko, kahden kiinteistön talo, aluekaapelointi optisilla kuiduilla ja yhdellä koaksiaalikaapelilla E/O muunnin Aluekaapelointi, 6 optista kuitua Satelliitti ja antenniliitto ja yksi (1) koaksiaaliakaapeli SANT ry 12

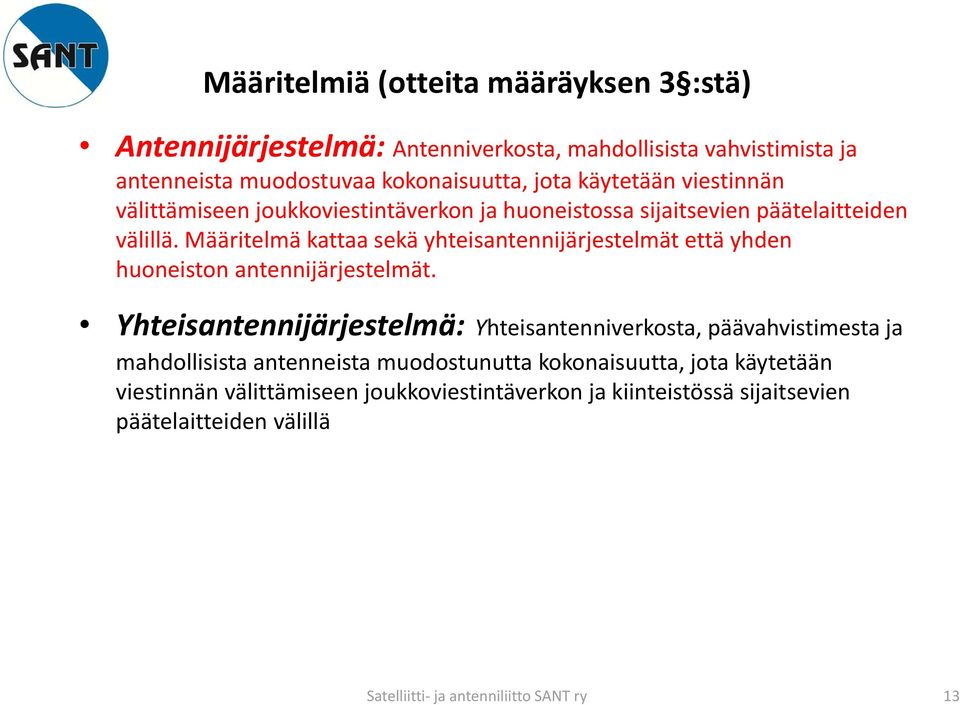

13 Määritelmiä (otteita määräyksen 3 :stä) Antennijärjestelmä: Antenniverkosta, mahdollisista vahvistimista ja antenneista muodostuvaa kokonaisuutta, jota käytetään viestinnän välittämiseen joukkoviestintäverkon ja huoneistossa sijaitsevien päätelaitteiden välillä. Määritelmä kattaa sekä yhteisantennijärjestelmät että yhden huoneiston antennijärjestelmät. Yhteisantennijärjestelmä: Yhteisantenniverkosta, päävahvistimesta ja mahdollisista antenneista muodostunutta kokonaisuutta, jota käytetään viestinnän välittämiseen joukkoviestintäverkon ja kiinteistössä sijaitsevien päätelaitteiden välillä Satelliitti ja antenniliitto SANT ry 13

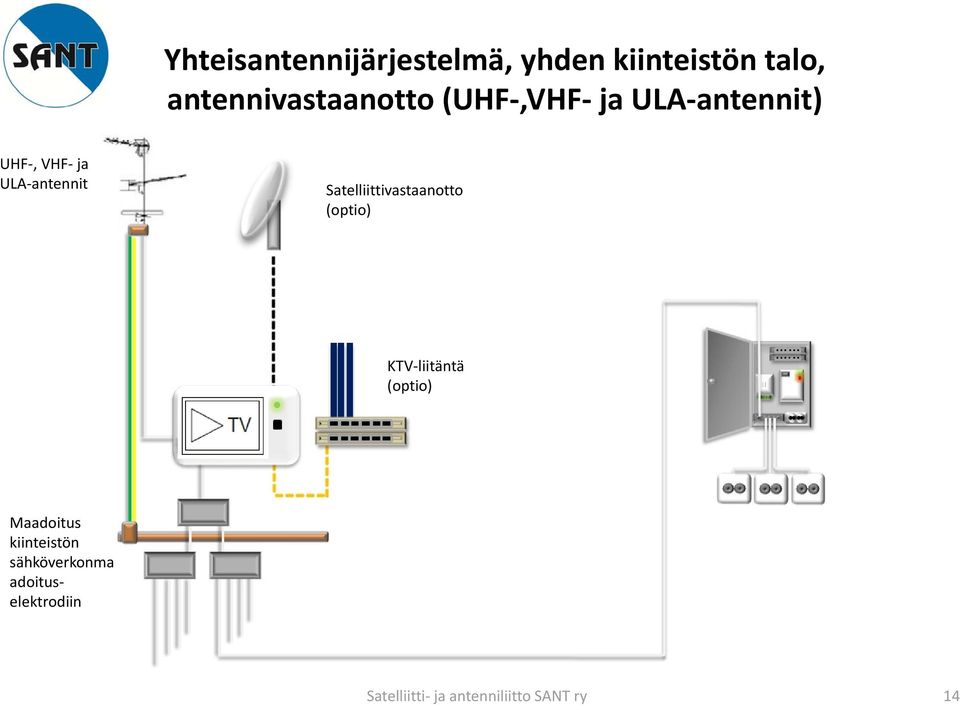

14 Yhteisantennijärjestelmä, yhden kiinteistön talo, antennivastaanotto (UHF,VHF ja ULA antennit) UHF, VHF ja ULA antennit Satelliittivastaanotto (optio) KTV liitäntä (optio) Maadoitus kiinteistön sähköverkonma adoituselektrodiin Satelliitti ja antenniliitto SANT ry 14

15 Antenniverkko ja yhteisantenniverkko soveltuu eri DVB jakelujärjestelmille Rakennus 1 Rakennus 2 Rivitalon yhteisantennijärjestelmä, runkokaapelointi koaksiaalikaapelointina Kaksi kerrostaloa käsittävän kiinteistön yhteisantenniverkko, joka liittyy KTV verkkoon kuidulla Satelliitti ja antenniliitto SANT ry 15

16 Televisiolähetysten antennivastaanotto (määräyksen luku 2), 1/3 7 Vastaanottoantennit (punaisella: täsmentyvän määräyksen 8 ) Eri taajuusalueiden (VHF III ja UHF) lähetteiden vastaanottamiseen on käytettävä erillisiä antenneja. Nämä antennit on suunnattava siihen lähettimeen, josta saadaan paras signaali. UHF antennin vahvistus on oltava vähintään 12 dbd antennin taajuuskaistan yläpäässä ja VHF III antennin vahvistus on oltava vähintään 9 dbd antennin taajuuskaistan yläpäässä. Antennit on sijoitettava vapaaseen tilaan vähintään viiden metrin korkeuteen maan pinnasta. Antennijärjestelmän toimintakaistan on oltava VHF III alueella MHz ja UHF alueella MHz. Antenneja, joissa on sisäänrakennettu vahvistin, ei saa käyttää. Täsmennysehdotus: Kuitenkin, jos antennin sisäänrakennettu vahvistin voidaan kytkeä pois toiminnasta ja ohittaa, voidaan tällaista antennia käyttää passiivitilassa edellyttäen, että se täyttää tässä pykälässä annetut muut vaatimukset. Telepätevyyspäivä 16

17 Televisiolähetysten antennivastaanotto (määräyksen luku 2), 2/3 8 Antennimasto Antennimastolle on valittava mittaamalla lähetysten vastaanottoon soveltuva paikka. Masto ja tukiputkena on käytettävä riittävän kestävää putkea. Mastorakenne on asennettava pystysuoraan ja se on kiinnitettävä siten, että se kestää siihen kohdistuvan tuulenpaineen. Mastorakenne on vesisuojattava. Tukiputki on kiinnitettävä luotettavasti. Tukiputken kiinnitetyn osan pituuden on oltava vähintään kuudesosa koko maston vapaasta pituudesta ja kuitenkin vähintään 60 cm. Maston kiinnitykset on sijoitettava siten, että ne voidaan tarvittaessa helposti tarkastaa ja kiristää. Vastaanottoantennit on kiinnitettävä mastoputkeen vähintään 80 cm etäisyydelle toisistaan ja niin, että eri antennien elementit eivät pääse koskettamaan toisiaan. Telepätevyyspäivä 17

18 Televisiolähetysten antennivastaanotto (määräyksen luku 2), 3/3 9 Vahvistimet ja taajuusalue (punaisella: täsmentyvän määräyksen 10 ) Jos käytetään vastaanottoantenneihin kytkettyjä vahvistimia, on vahvistusta voitava säätää taajuusaluekohtaisesti. Laajakaistaisia, usean taajuusalueen kattavia vahvistimia ei saa käyttää suoraan antennista tulevaan kaapeliin kytkettyinä. Ulkoantenniin sisäänrakennettuja vahvistimia ei myöskään saa käyttää. Tarvittaessa voidaan käyttää erillistä, taajuusaluekohtaisilla tuloilla ja säädöillä varustettua mastovahvistinta. Televisiolähetysten antennivastaanotossa yhteisantennijärjestelmissä on käytettävä kanavakohtaisilla UHF alueella taajuusaluekohtaisilla tuloilla ja kanavanippuryhmäkohtaisilla tuloilla ja säädöillä varustettua vahvistinta ja ULA ja VHF alueilla vähintään aluekohtaisilla tuloilla ja säädöillä varustettua vahvistinta. Vahvistimen lähdössä vierekkäisten kanavanippujen signaalitasot saavat poiketa toisistaan enintään 6,0 db. Televisiolähetysten antennivastaanoton ylärajataajuus on 790 MHz. Vahvistimien taajuusvasteen tulee täyttää standardin SFS EN selektiivisyysvaatimukset. Telepätevyyspäivä 18

19 Vaatimukset pientalon antennijärjestelmälle Tarpeenmukaiset antennit (UHF, VHF,..) Tuulikuormien huomiointi mastoasennuksessa Maston maadoitus Kiinteistön tähtimäinen antenniverkko tähti 1000 Tarvittaessa oikeanlainen vahvistin (mastovahvistin) Tarvittaessa antennin lähtöön (esim. mastovahvistimen yhteyteen) kytketään LTE 800 suodatin, jolla vaimennetaan TV kaistojen ulkopuolisia taajuuksia Lähde: SANT:n antenniopas 2014 Telepätevyyspäivä 19

20 Antenniverkon ja järjestelmän järjestelmäarvot 12 (punaisella: täsmentyvässä määräyksessä 13 ) Antenniverkon ja järjestelmän on mahdollistettava maanpäällisissä joukkoviestintäverkoissa sekä kaapelitelevisioverkoissa jaettavien palvelujen jakelun antennirasioihin tai muihin liitäntärasioihin vähintään taajuusalueella MHz. Uuden ja uudistetun antenniverkon vaimennuksen aiheuttama signaalin tasoero taajuusalueella MHz saa olla enintään 15 db. Kunnostetun antenniverkon vaimennuksen aiheuttama signaalin tasoero taajuusalueella MHz saa olla enintään 18 db. Antennijärjestelmän signaalitasojen ja muiden järjestelmäarvojen tulee olla antennirasioista tai muista liitäntärasioista mitattuna standardin IEC mukaisia. Telepätevyyspäivä 20

21 Antenniverkon ja järjestelmän järjestelmäarvot 12 MPS, määräyksen 65 perustelut ja soveltaminen (täsmentyvässä määräyksessä 13, MPS) Antenniverkon ja järjestelmän järjestelmäarvojen tulee olla antennirasioista tai muista liitäntärasioista mitattuna standardin SFS EN mukaisia. Signaalitasojen antennirasioissa tulee olla eri vastaanottotavoilla ja taajuudesta riippumatta Suomessa seuraavat: maanpäällinen televisiovastaanotto (DVB T): dbμv maanpäällinen televisiovast.otto (DVB T2/VHF ja UHF): dbμv kaapelitelevisiovastaanotto (DVB C) 64 QAM: dbμv kaapelitelevisiovastaanotto (DVB C) 128 QAM: dbμv kaapelitelevisiovastaanotto (DVB C) 256 QAM: dbμv radiovastaanotto (ULA) dbμv Viereisten kanavien signaalitasoero saa olla enintään 3 db DVB C:llä ja 6 db DVB T:llä ja T2:lla. Eri huoneistojen välinen erotusvaimennus taas on oltava vähintään 42 db. Telepätevyyspäivä 21

22 16 Antenniverkon ja järjestelmän suojaaminen (entinen 15 ), Maston maadoitusvaatimuksen täsmennys Antenniverkon ja järjestelmän maadoitukset ja potentiaalintasaukset on tehtävä standardin IEC mukaisesti. Antennimaston maadoitusta ei kuitenkaan vaadita, mikäli rakennuksella ei ole 17 :n 1. momentin mukaista maadoituselektrodia ja sisäverkon uusinnan yhteydessä ei tehdä kaivuutöitä. Yhteisantennijärjestelmän potentiaalintasaus tehdään rakennuskohtaisesti talo ja alijakamoiden tähtipisteissä. Häiriösäteilyn tehon ja häiriösiedon antenniverkossa ja järjestelmässä pitää täyttää standardeissa SFS EN ja SFS EN annetut raja arvot. Telepätevyyspäivä 22

23 Kaapelit ja liittämistarvikkeet 26 Koaksiaalikaapeloinnissa on kaapeleina käytettävä asennusympäristö huomioiden standardisarjan SFS EN mukaisia, suojauskyvyltään vähintään luokan A koaksiaalikaapeleita sekä näiden kanssa mekaanisesti ja sähköisesti kaapelikoon mukaisia liittimiä. Koaksiaalikaapeleiden liittiminä ei saa käyttää kierrettäviä liittimiä MPS 65: Standardisarjan SFS EN standardeissa koaksiaalikaapelit on kategorisoitu suojauskyvyn perusteella luokkiin A++, A+, A, B ja C. Sisäverkoissa on käytettävä suojauskyvyltään vähintään luokan A koaksiaalikaapeleita. Tällaisten kaapeleiden kytkentäimpedanssin tulee olla 5 mω/m taajuusalueella 5 30 MHz ja suojausvaimennus esimerkiksi taajuusalueella MHz 85 db Telepätevyyspäivä 23

24 Kaapelit ja liittämistarvikkeet 26, MPS Käytännössä yhteisantenniverkkojen kiinteissä asennuksissa käytetään yleisesti standardin SFS EN mukaista F liitintä ja liitäntärasioissa standardin SFS EN mukaista type 9,52 liitintä (IEC). Viestintävirasto suosittelee, että yhteisantenniverkossa liitosjohtoina käytetään standardin SFS EN mukaisia johtoja mm. riittävän sähkömagneettisen suojauksen varmistamiseksi. Telepätevyyspäivä 24

25 Liittimien on oltava koaksiaalikaapelin kanssa yhteensopivia liittimiä, ei kuitenkaan kiertämällä liitettäviä Telepätevyyspäivä 25

26 Antenniverkon ja järjestelmän testaaminen 32 (täsmennyksiä tulossa, merkitty punaisella) Antenniverkon jokaisesta antennirasiasta on mitattava passiivisen antenniverkon signaalitasot ala ja ylärajataajuuksilla (47 ja 1000 MHz). Mikäli mittauksissa käytettävän laitteiston taajuusalue loppuu 862 MHz:iin, mitataan ylärajataajuuden signaalitaso taajuudella 862 MHz ja 1000 MHz:n taso lasketaan vähentämällä saadusta mittaustuloksesta 1,5 db. (vaatimus koskee kaikenlaisia kiinteistöjä) suurin kaltevuus antennirasiassa. Jokaiselle antennirasialle on laskettava antenniverkon vaimennus ja sen aiheuttama signaalin tasoero mitatuilla ala ja ylärajataajuuksilla (47 ja 1000 MHz). Antennijärjestelmän vahvistimen tuloista ja lähdöistä on mitattava vähintään: 1. signaalitasot; 2. modulaatiovirhesuhde (MER) Jos yhteisantenniverkon osa on toteutettu käyttäen optista kaapelointia, kyseinen kaapelointi mitataan siten kuin 31 :ssä määrätään. Telepätevyyspäivä 26

27 Passiivisen antenniverkon mittaukset kohinageneraattorilla (MPS 65) Taajuusvastemittaus toteutetaan kytkemällä kiinteistön tahtipisteeseen kohinageneraattori, jonka lähettämän (taajuusalueella MHz ja tyypillisesti signaalitasolla n. 90 dbμv) valkoisen kohinan taso eli rasian jännitetaso mitataan kaikista antennirasioista. Tasot mitataan vähintään verkon ala ja ylärajataajuuksilta. Koska monien käytössä olevien mittauslaitteiden (kohinageneraattorit ja antennimittarit) taajuuskaista loppuu kuitenkin 862 MHz:iin, määräyksessä on mahdollistettu myös näiden laitteiden käyttö. Tällöin mitataan ylärajataajuuden 862 MHz signaalitaso ja 1000 MHz:n taso lasketaan vähentämällä saadusta mittaustuloksesta 1,5 db. Saatujen tulosten perusteella jokaiselle antennirasialle lasketaan antenniverkon vaimennus ja sen aiheuttama vaimennus mitatuilla ala ja ylärajataajuuksilla (47 ja 1000 MHz). Antennirasiassa vierekkäisten kanavien tasoerot eivät saa olla yli 3 db. Telepätevyyspäivä 27

28 Ote ST kortista Yhteisantennijärjestelmät, tarkastus ja mittauspöytäkirja, sivu 4 (5/2014) Huom. Tämä muuttumassa: laskettava signaalin tasoero mitatuilla ala ja ylärajataajuuksilla!!! Telepätevyyspäivä 28

29 Ote ST kortista Yhteisantennijärjestelmät, tarkastus ja mittauspöytäkirja, sivu 4 (5/2014) Telepätevyyspäivä 29

30 Mitä mittalaitteita antenniurakoitsija tarvitsee? Tasomittari, joka soveltuu digitaalisten kuva aaltojen (DVB T, T2, C, S) mittaukseen taajuusalueella MHz (1000 MHz). Mittalaitteessa on oltava bittivirhesuhteen (BER) sekä modulaatiovirhesuhteen (MER) mittausominaisuus. Kohinageneraattori, joka lähettää laajakaitaista kohinaa taajuusvastemittauksen herätesignaalina. Tarvittaessa: Näytöllinen spektritoiminnolla ja konstellaatiomittauksella varustettu tasomittari, joka soveltuu digitaalisten lähetteiden mittaamiseen taajuusalueella MHz (2400 MHz). Kaapelitutka DVB S2 ja/tai C2 mittalaite (lähde: SETI Oy 12/2013) Telepätevyyspäivä 30

31 Yhteenveto Antenniurakoitsijan on tunnettava määräys 65 sisäverkoista ja teleurakoinnista Määräys 65 asettaa tiukempia vaatimuksia antenniverkolle ja järjestelmälle kuin aikaisempi määräys 21E/2007 M Omakotitalon antenniverkolle ja järjestelmälle minimivaatimukset Antenniurakoitsijan hallittava myös kuitukaapelointi (useamman rakennuksen kiinteistöissä) Testaamiseen ja dokumentointiin kiinnitettävä huomiota Telepätevyyspäivä 31
