1 Antennitarvikkeet Antennit haaroittimet jaottimet kaapelit liittimet vahvistimet

2 Antennit ULA-antenni Tilausnro: A100194/SSTL-koodi ULA- radioantenni vaaka- ja pystypolarisaatio vastaanotolla, Triax - Käyttökohteet: Vaaka- ja pystypolarisoitujen radiokanavien vastaanotto - Sopii vaaka- ja pystypolarisoiduille kanaville (paikallisradiot ja YLE ) - 1-elementtinen - Vahvistus dbi - Etu-takasuhde 0dB - Keilan leveys Hor +/- 45 hor ver. astetta - Paino:0.7 kg - Ruuviliitin VHF III-antenni (K5-12) Tilausnro: A104579/SSTL-koodi elementtinen VHF III-alueen vastaanottoon tarkoitettu antenni, Triax - Kanava-alue Vastaanottoalue: B-III (kanavat 5-12) - Elementit: 10 - Vahvistus: 9,5 dbi - Etu/taka-suhde: 22 db - Keilaleveys vaaka: +/- 22 Astetta - Paino: 1,3 kg - Mitat: pxlxk 1410 x Rakenne: MTH VHF-antenni, 6-elementtinen Tilausnro: A104665/SSTL-koodi VHF-antenni K elementtinen, Triax VHF-antenni DVB-T2 lähetysten vastaanottoon (HD-kanavat) 5-12 (VHF - BIII) Elementtien määrä : 6 Vahvistus: 7.5 dbi Etu-/takasuhde: 16 db Keilan leveys vaakatasossa (o) : ± 26 Tuulikuorma: 48 N Paino: 0.9 kg Materiali : Alumiini Mitat (pituus x leveys) : 1410 x 800 mm Liitin: f-liitin (Toimitus ei sisällä f-liittimiä kaapeliin) UHF-antenni (K21-69) Tilausnro: A107753/SSTL-koodi elementtinen laajakaistainen UHF-antenni, Triax Kanava-alue 21-69, vahvistus 14,5dB Käyttökohteet: Normaalit asennuskohteet, joissa tulosignaali on vähintään kohtalainen ja etäisyys lähetinasemaan max. 60km. Kaikki Triax-antennit valmistetaan Tanskassa ja ne ovat tehty kestämään Pohjolan ilmaston asettamat vaatimukset. - Kanava-alue liitäntä F-liittimellä - Elementit 52 - Vahvistus 14.5 db - Etu/taka-suhde 25 db - Keilaleveys vaaka +/- 15 Astetta TIETOSÄHKÖ OY Ahertajankatu 2, Järvenpää (09) Antennit

3 UHF-antenni UNIX 100F (K21-69) Tilausnro: A107756/SSTL-koodi elementtinen laajakaistainen UHF-antenni, Triax Kanava-alue 21-69, vahvistus 17,0dB Käyttökohteet: Hankalat asennuskohteet, joissa tulosignaali on heikko ja etäisyys lähetinasemaan yli 60km. Kaikki Triax-antennit on tehty kestämään Pohjolan ilmaston asettamat vaatimukset. - Kanava-alue Elementit Vahvistus 17.0 db - Liitin:F, mukana toimituksessa - Etu/taka-suhde 27 db - Keilaleveys vaaka +/- 11 Astetta - Tuulikuorma 152 N - Paino 2.46 kg - Mitat pxlxk 2257 x 50 - Tuulikuorma 96 N UHF-antenni Unix-32 LTE Tilausnro: A UHF-antenni Unix-32 LTE, Triax - UHF-antenni Unix-32 LTE (BIV/V), Triax - Kanavat: Taajuusalue: MHz - Elementtien määrä: 32 - Keilan leveys vaakatasossa : ± 20 astetta - Tuulikuorma: 59 N - Mitat: 791x500 mm - Paino: 1,45 kg - Impedanssi: 75 ohm Materiaali: alumiini Liitin: F-liitin, naaras (liitin ei kuulu toimitukseen) GSM-antennit GSM-toistinpaketti 4G-GM11 Tilausnro: 4G-GM11/SSTL-koodi GSM-toistinpaketti, GM11+LPB-27, 10 m kaapelilla, Gainmaster 3G/4G-antenni, GSM, 3G, 4G ja LTE-signaalien vastaanottoon/toistoon Antennit

4 Antennijaottimet Antennijaotin kahteen Tilausnro: A346002/SSTL-koodi Antennijaotin kahteen (5-1000HMz) Triax Vaimennus 3,3-4,0 db Kaikki liitännät samalla puolella Antennijaotin kahteen (5-2400MHz) Tilausnro: A349802/SSTL-koodi SCS-2 jaotin kahteen, Triax Vaimennus 3,3-4,0 db Vaimennus 5-40 MHz: < 4,5 db Vaimennus 2400 MHz: < 6,0 db Antennijaotin kolmeen Tilausnro: A346003/SSTL-koodi Antennijaotin kolmeen (5-1000HMz), Triax Vaimennus 5,4-6,8 db Kaikki liitännät samalla puolella Antennijaotin kolmeen (5-2400MHz) Tilausnro: A349803/SSTL-koodi SCS-3 jaotin kolmeen, Triax Vaimennus 5-40 MHz: < 6,3 db Vaimennus 2400 MHz: < 10,0 db Antennijaotin neljään Tilausnro: A346004/SSTL-koodi Jaotin neljään (5-1000HMz), Triax Vaimennus 7,2-8,2 db Kaikki liitännät samalla puolella Antennijaotin neljään ( MHz) Tilausnro: A349804/sstl-koodi SCS-4 jaotin, neljä lähtöä SCS-4, Triax - Vaimennus 5-40 MHz: < 7,7 db - Vaimennus 2400 MHz: < 11,2 db Antennijaotin kuuteen Tilausnro: A346006/SSTL-koodi Vaimennus 8,8-10,2 db (5-1000HMz), Triax Kaikki liitännät samalla puolella Antennijaotin kuuteen (5-2400MHz) Tilausnro: A349806/SSTL-koodi SCS-6 jaotin kuuteen, Triax Vaimennus 5-40 MHz: < 10,6 db Vaimennus 2400 MHz: < 15,8 db TIETOSÄHKÖ OY Ahertajankatu 2, Järvenpää (09) Antennijaottimet

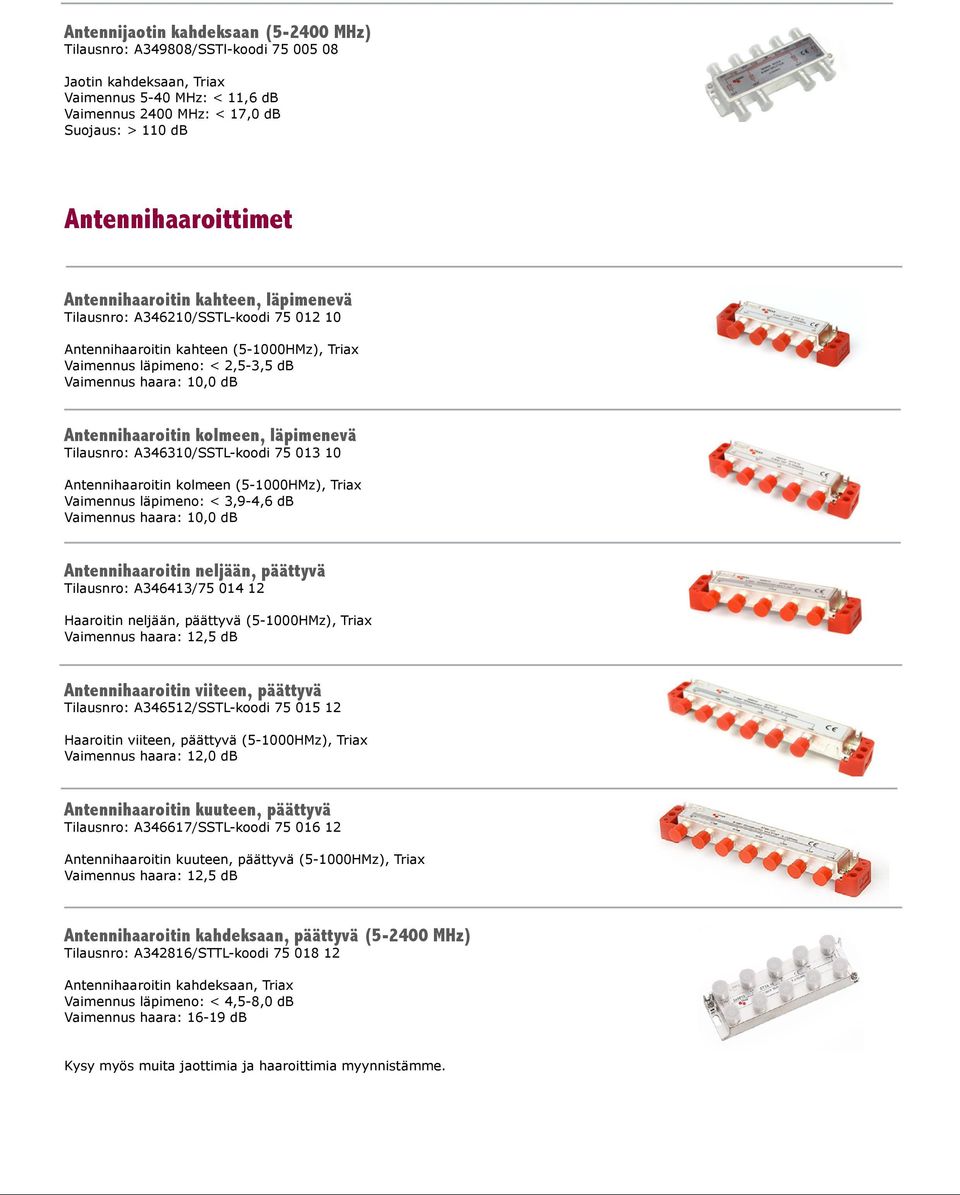

5 Antennijaotin kahdeksaan ( MHz) Tilausnro: A349808/SSTl-koodi Jaotin kahdeksaan, Triax Vaimennus 5-40 MHz: < 11,6 db Vaimennus 2400 MHz: < 17,0 db Suojaus: > 110 db Antennihaaroittimet Antennihaaroitin kahteen, läpimenevä Tilausnro: A346210/SSTL-koodi Antennihaaroitin kahteen (5-1000HMz), Triax Vaimennus läpimeno: < 2,5-3,5 db Vaimennus haara: 10,0 db Antennihaaroitin kolmeen, läpimenevä Tilausnro: A346310/SSTL-koodi Antennihaaroitin kolmeen (5-1000HMz), Triax Vaimennus läpimeno: < 3,9-4,6 db Vaimennus haara: 10,0 db Antennihaaroitin neljään, päättyvä Tilausnro: A346413/ Haaroitin neljään, päättyvä (5-1000HMz), Triax Vaimennus haara: 12,5 db Antennihaaroitin viiteen, päättyvä Tilausnro: A346512/SSTL-koodi Haaroitin viiteen, päättyvä (5-1000HMz), Triax Vaimennus haara: 12,0 db Antennihaaroitin kuuteen, päättyvä Tilausnro: A346617/SSTL-koodi Antennihaaroitin kuuteen, päättyvä (5-1000HMz), Triax Vaimennus haara: 12,5 db Antennihaaroitin kahdeksaan, päättyvä ( MHz) Tilausnro: A342816/STTL-koodi Antennihaaroitin kahdeksaan, Triax Vaimennus läpimeno: < 4,5-8,0 db Vaimennus haara: db Kysy myös muita jaottimia ja haaroittimia myynnistämme.

6 Antennirasiat ja -tarvikkeet Antennirasia TV/FM Tilausnro: A303619/SSTL-koodi Antennirasia TV/FM, 1 db, päättyvä, MHz, Triax - TV-out vaimennus: 2,0 db - Radio-out vaimennus: 2,5 db TOU-sarjan antennirasioiden runko on alumiinivalua ja niiden asennettavuus on helppoa Pinta-asennuskotelo antennirasialle Tilausnro: A303698/SSTL-koodi Pinta-asennuskotelo antennirasialle, valkoinen, Triax Keskiölevy pinta-asennuskoteloon Tilausnro: A303680/SSTL-koodi Keskiölevy pinta-asennuskoteloon, TV/RADIO, valkoinen, Triax Antennikaapelit Antennikaapeli sisäasennukseen Tilausnro: A150122/SSTL-koodi Antennikaapeli sisäasennukseen, Triax valkoinen, ulkohalkaisija: 6,8 mm, ulkovaippa PVC, 13,3/400 MHz, kelakoko; 250 m, saatavana myös pienemmissä erissä. Antennikaapeli ulkoasennukseen Tilausnro: A150062/SSTL-koodi Antennikaapeli ulkokäyttöön, Triax Maakaapeli musta PE 10,25 mm 7,5 db/400 MHz, 8,9 db/470 MHz, 500 m kela, saatavana myös pienemmissä erissä TIETOSÄHKÖ OY Ahertajankatu 2, Järvenpää (09) Antennirasiat ja -kaapelit

7 Antenniliittimet ja -liitosjohdot F-liitin, kierrettävä A antennikaapelille Tilausnro: A51863 Kierrettävä F-liitin antenniasennuksiin sisäasennuskaapelille A F-liitin, kierrettävä A150062/A kaapelille Tilausnro: A153230/SSTL-koodi Kierrettävä F-liitin antenniasennuksiin, RG11 ulkoasennuskaapelille A150062/A F-liitin, kierrettävä A antennikaapelille Tilausnro: A Kierrettävä F-liitin antenniasennuksiin, RG11 maakaapelille A F-tyypin, naaras-naaras jatkoliitin Tilausnro: A153593/SSTL-koodi F-tyypin naaras-naaras -jatkoliitin paneeliin, HDTV Antenniliitosjohto 1,5 m Tilausnro: A153400/SSTL-koodi ,5 m suojattu antenniliitosjohto IEC-liittimillä, Triax - Sisäjohdin 0.8 mm - Eristys PE - Ulkovaippa 5.8 mm - Kaapelin väri valkoinen - Vaimennusarvot / 100m kohden 50MHz 5.5 db, 100m 470MHz 17.5 db, 100m 862MHz 24.6 db, 100m 1000MHz 27.2 db, 100m 2150MHz 42.0 db, 100m Antenniliitosjohto 2,5 m Tilausnro: A153401/SSTL-koodi ,5 m suojattu antenniliitosjohto IEC-liittimillä, Triax - Sisäjohdin 0.8 mm - Eristys PE - Ulkovaippa 5.8 mm - Kaapelin väri valkoinen - Vaimennusarvot / 100m kohden 50MHz 5.5 db, 100m 470MHz 17.5 db, 100m 862MHz 24.6 db, 100m 1000MHz 27.2 db, 100m 2150MHz 42.0 db, 100m Antenniliitosjohto 5 m Tilausnro: A153402/SSTL-koodi m suojattu antenniliitosjohto IEC-liittimillä, Triax - Sisäjohdin 0.8 mm - Eristys PE - Ulkovaippa 5.8 mm - Kaapelin väri valkoinen - Vaimennusarvot / 100m kohden 50MHz 5.5 db, 100m 470MHz 17.5 db, 100m 862MHz 24.6 db, 100m 1000MHz 27.2 db, 100m 2150MHz 42.0 db, 100m

8 Mastovahvistimet Mastovahvistin, 3 tuloa, 1 lähtö Tilausnro: A340656/SSTL-koodi Mastovahvistin 3 tuloa/1 lähtö, MFA UHF + BIII(DAB) Tuote tarvitsee toimiakseen verkkolaitteen, esim. A Mastovahvistin, 1 tulo Tilausnro: A Mastovahvistin 1 tulo/1 lähtö - UHF (25 db), MFA 656 Tuote tarvitsee toimiakseen verkkolaitteen, esim. A Mastovahvistin 1 tulo/1 lähtö, sisältää verkkolaitteen Tilausnro: KIT7320 Mastovahvistin 1 tulo/1 lähtö, UHF (20-35 db) Sisältää 2-lähtöisen verkkolaitteen, F-liittimet Verkkolaite mastovahvistimelle Tilausnro: A339502/SSTL-koodi Verkkolaite mastovahvistimelle, 2 lähtöä, +12V DC, 85 ma, F-liittimet, seinäpidike - Taajuusalue: MHz - Ulostulojännite: +12 V DC -Max virta 85 ma - Läpimenovaimennus: 2x4 B - Liittimet: F-liittimet - Sopii kaikkiin nykyisiin Triax-malleihin Kiinnikkeet ja mastoputket antenneille Teleskooppikiinnike antennille Tilausnro: A7190 Teleskooppikiinnike, säädettävä cm - Säädettävä seinäkiinnike kahdella lukitusruuvilla - Säätöväli alueelle 60-90cm - Ruostumatonta terästä Lapekiinnike Tilausnro: A7173 Lapekiinnike antennille - Kääntyvä lape- tai seinäkiinnike - Ulkonema seinästä n. 6 cm - Terästä Mastoputki 40 x 2000 mm, jatkettava Tilausnro: A7012 Kuumasinkittyä terästä TIETOSÄHKÖ OY Ahertajankatu 2, Järvenpää (09) Mastovahvistimet, mastoputket ja -kiinnikkeet
