1 Antenniurakoinnin tilannekatsaus Toiminnanjohtaja Tauno Hovatta Satelliitti ja antenniliitto SANT ry

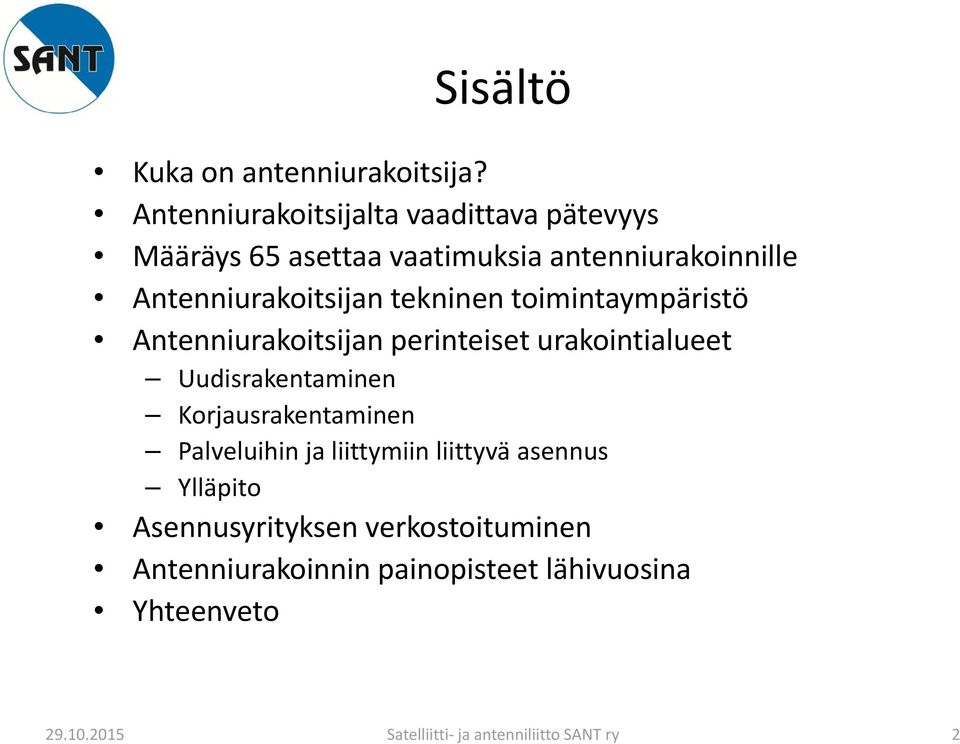

2 Sisältö Kuka on antenniurakoitsija? Antenniurakoitsijalta vaadittava pätevyys Määräys 65 asettaa vaatimuksia antenniurakoinnille Antenniurakoitsijan tekninen toimintaympäristö Antenniurakoitsijan perinteiset urakointialueet Uudisrakentaminen Korjausrakentaminen Palveluihin ja liittymiin liittyvä asennus Ylläpito Asennusyrityksen verkostoituminen Antenniurakoinnin painopisteet lähivuosina Yhteenveto Satelliitti ja antenniliitto SANT ry 2

3 Kuka on antenniurakoitsija? Määräyksen 65 mukaan antenni- ja teleurakoitsijalla tarkoitetaan luonnollista henkilöä tai oikeushenkilöä, joka rakentaa sisäverkkoja tai ylläpitää niitä Käytännössä antenniurakoitsija voi olla yhden miehen antenniasennusliike PK-antenni- tai teleurakointiyritys PK-sähköurakointiyritys valtakunnallinen sähköisen talotekniikan urakointiyritys tai muu urakointiyritys, joka harjoittaa antenniverkkojen ja/tai antennien asennusta ja/tai ylläpitoa Satelliitti- ja antenniliitto SANT ry 3

4 Antenniurakoitsijalta vaadittava pätevyys Antenniurakoitsijalta ei vaadita enää viranomaisten myöntämää lupaa tai rekisteröintiä Teleurakointi on vapaata liiketoimintaa, urakoitsijan on kuitenkin tunnettava ja toimittava Viestintäviraston sisäverkkomääräyksen 65 mukaisesti Rakennuttajat ja työn tilaajat voivat asettaa pätevyysvaatimuksia antenniurakoitsijalle Urakointi- ja rakennuttajajärjestöt ovat käynnistäneet vuonna 2003 teleurakoitsijan vapaaehtoisen pätevyysjärjestelmän (SETI: A, AT, T), jolla urakoitsija voi osoittaa täyttävänsä alan yleiset pätevyysvaatimukset SETI Oy:n ylläpitämässä A-urakoitsijahyväksyntä -rekisterissä on tällä hetkellä yli 300 antenniurakoitsijaa ( Satelliitti- ja antenniliitto SANT ry 4

5 A urakoitsijan kriteerit A-urakoitsijahyväksynnän vaatimuksena on, että: yrityksessä on nimetty antenniverkkotöiden vastuuhenkilö, jolla on vaadittu A-pätevyys yrityksellä on käytössään vaaditut mittalaitteet, jotka on kalibroitu mittalaitetoimittajan ohjeiden mukaisesti yrityksellä on käytettävissään tarvittaessa antenniverkkojen ja järjestelmien asennukseen ja ylläpitoon liittyvä ST-ohjeistus yritys sitoutuu käyttämään asennus- ja ylläpitotoiminnassaan standardinmukaisia laitteita ja komponentteja tai uusia tuotteita, joiden valmistaja vakuuttaa niiden täyttävän häiriönsiedolle ja häiriön päästölle asetetut yleiset vaatimukset Satelliitti- ja antenniliitto SANT ry 5

6 A vastuuhenkilön tehtävät Nimetyn teletöiden vastuuhenkilön on tunnettava telepätevyyskriteerit, joiden mukaisesti yritys on sitoutunut toimimaan Vastuuhenkilö tuntee sisäverkkomääräyksen 65 velvoitteet ja huomioi ne yrityksen asennus ja ylläpitotoiminnassa Vastuuhenkilö ylläpitää osaamistaan (pätevyystodistus voimassa 5 vuotta, uusinta edellyttää tietojen ja taitojen ylläpitoa) Vastuuhenkilö opastaa tarvittaessa yrityksen teletöihin osallistuvia henkilöitä hyviin työtapoihin ja mm. määräystenmukaisiin mittaus- ja testausmenetelmiin Yritys voi käyttää toiminnassaan apuna myös yrityspartneria esimerkiksi antenniverkon ja yleiskaapeloinnin mittauksissa. Vastuuhenkilön on varmistettava, että partnerin toiminta täyttää telepätevyyskriteerit Satelliitti- ja antenniliitto SANT ry 6

7 Lisätietoja SETI telepätevyysjärjestelmästä > Telepätevyydet Satelliitti- ja antenniliitto SANT ry 7

8 Määräys 65 asettaa vaatimuksia antenniurakoinnille Määräys 65 A/2014 M asettaa tarkat vaatimukset uuden ja uudistettavan antenniverkon suunnittelulle ja toteutukselle Antenniverkon ja -järjestelmän rakennevaatimukset Suorituskykyvaatimukset Rakenneosavaatimukset mm. antenneille, vahvistimille, kaapeleille, liittimille, mastolle, Dokumentointivaatimukset Vastaanottotarkastusvaatimukset Satelliitti- ja antenniliitto SANT ry 8

9 Vuoden 2015 alussa voimaan tulleessa määräys 65 A:ssa uusia antenniverkkoon liittyviä vaatimuksia (verrattuna 65/2013 M:ään) Määräyksen soveltamista kunnossapidossa ja viankorjauksessa on tarkennettu (2 ) Antenniverkon runkokaapelointivaatimuksia on tarkennettu (7 ) Antennien vahvistusvaatimusta on tarkennettu (8 ) Antenniverkon kaltevuusvaatimus muuttui signaalin tasoero vaatimukseksi (13 ) Antennimaston maadoitusvaatimus mukana määräyksessä, vanhan rakennuksen mastomaadoitukseen lievennys (16 ) Satelliitti ja antenniliitto SANT ry 9

10 Määräyksen soveltamista kunnossapidossa ja viankorjauksessa tarkennetaan (2 ) (punaisella määräys 65 A) 2 Soveltamisala Määräystä sovelletaan, kun uudisrakentamisessa kiinteistöön rakennetaan sisäverkko, kun sisäverkko uudistetaan tai kun olemassa olevaa sisäverkkoa kunnostetaan. Määräystä sovelletaan verkossa tehtävään viankorjaukseen, kun se on teknisesti mahdollista. Määräystä sovelletaan myös, kun kiinteistöä laajennetaan rakentamalla uusia asuinhuoneistoja. Tätä määräystä sovelletaan tietoyhteiskuntakaaren 277 :n 4 momentissa tarkoitettuun radiohäiriöiden poistamiseen siten, että televisiolähetysten antennivastaanoton häiriön katsotaan johtuvan televisiovastaanottimeen liitetyn erillisen antennin tai antennijärjestelmän häiriönsieto ominaisuuksista, jos antenni tai antennijärjestelmä ei ole tämän määräyksen 3 luvun sekä 13 :n, 16 :n ja 27 :n mukainen. Määräystä ei sovelleta teleyrityksen yleiseen viestintäverkkoon. Määräys ei koske satelliittitelevisiovastaanottoa (DVB S) eikä sen jakelua kiinteistön sisällä Satelliitti ja antenniliitto SANT ry 10

11 Yhteisantenniverkko, kahden kiinteistön talo, aluekaapelointi optisilla kuiduilla ja yhdellä koaksiaalikaapelilla (Määräys 65 A, 7 ) E/O muunnin Aluekaapelointi, 6 optista kuitua ja yksi (1) koaksiaalikaapeli Satelliitti ja antenniliitto SANT ry 11

12 Televisiolähetysten antennivastaanotto vastaanottoantennit 8 Vastaanottoantennit (punaisella määräys 65 A täsmennykset) Eri taajuusalueiden (VHF III ja UHF) lähetteiden vastaanottamiseen on käytettävä erillisiä antenneja. Nämä antennit on suunnattava siihen lähettimeen, josta saadaan paras signaali. UHF antennin vahvistus on oltava vähintään 12 dbd antennin taajuuskaistan yläpäässä ja VHF III antennin vahvistus on oltava vähintään 9 dbd antennin taajuuskaistan yläpäässä. Antennit on sijoitettava vapaaseen tilaan vähintään viiden metrin korkeuteen maan pinnasta. Antennijärjestelmän toimintakaistan on oltava VHF III alueella MHz ja UHF alueella MHz. Antenneja, joissa on sisäänrakennettu vahvistin, ei saa käyttää. Kuitenkin, jos antennin sisäänrakennettu vahvistin voidaan kytkeä pois toiminnasta ja ohittaa, voidaan tällaista antennia käyttää passiivitilassa edellyttäen, että se täyttää tässä pykälässä annetut muut vaatimukset Satelliitti ja antenniliitto SANT ry 12

13 Televisiolähetysten antennivastaanotto vahvistimet 10 Vahvistimet ja taajuusalue (punaisella määräys 65A:n täsmennykset) Jos käytetään vastaanottoantenneihin kytkettyjä vahvistimia, on vahvistusta voitava säätää taajuusaluekohtaisesti. Laajakaistaisia, usean taajuusalueen kattavia vahvistimia ei saa käyttää suoraan antennista tulevaan kaapeliin kytkettyinä. Ulkoantenniin sisäänrakennettuja vahvistimia ei myöskään saa käyttää. Tarvittaessa voidaan käyttää erillistä, taajuusaluekohtaisilla tuloilla ja säädöillä varustettua mastovahvistinta. Televisiolähetysten antennivastaanotossa yhteisantennijärjestelmissä on käytettävä UHF alueella taajuusaluekohtaisella tulolla ja kanavanippuryhmäkohtaisilla säädöillä varustettua vahvistinta ja VHFalueella vähintään aluekohtaisilla tuloilla ja säädöillä varustettua vahvistinta. Vahvistimen lähdössä kanavanippujen signaalitasot saavat poiketa toisistaan enintään 6,0 db. Televisiolähetysten antennivastaanoton ylärajataajuus on 790 MHz Vahvistimien taajuusvasteen tulee täyttää standardin SFS EN selektiivisyysvaatimukset. Satelliitti ja antenniliitto SANT ry 13

14 Antenniverkon ja järjestelmän järjestelmäarvot 13 (punaisella määräys 65 A:n täsmennykset) Antenniverkon ja järjestelmän on mahdollistettava maanpäällisissä joukkoviestintäverkoissa sekä kaapelitelevisioverkoissa jaettavien palvelujen jakelun antennirasioihin tai muihin liitäntärasioihin vähintään taajuusalueella MHz. Uuden ja uudistetun antenniverkon vaimennuksen aiheuttama signaalin tasoero taajuusalueella MHz saa olla enintään 15 db. Kunnostetun antenniverkon vaimennuksen aiheuttama signaalin tasoero taajuusalueella MHz saa olla enintään 18 db. Antennijärjestelmän signaalitasojen ja muiden järjestelmäarvojen tulee olla antennirasioista tai muista liitäntärasioista mitattuna standardin IEC mukaisia. Standardista poiketen vierekkäisten kanavanippujen signaalitasoerovaatimus koskee maanpäällisessä televisiovastaanotossa (DVB T ja DVB T2) vain yhteisantennijärjestelmiä ja saa olla enintään 6 db Satelliitti ja antenniliitto SANT ry 14

15 Antenniverkon ja järjestelmän suojaaminen (16 ) (Määräys 65 A:ssa maston maadoitusvaatimuksen täsmennys) Antenniverkon ja järjestelmän maadoitukset ja potentiaalintasaukset on tehtävä standardin IEC mukaisesti. Antennimaston maadoitusta ei kuitenkaan vaadita, mikäli rakennuksella ei ole 17 :n 1. momentin mukaista maadoituselektrodia ja sisäverkon uusinnan yhteydessä ei tehdä kaivuutöitä. Yhteisantennijärjestelmän potentiaalintasaus tehdään rakennuskohtaisesti talo ja alijakamoiden tähtipisteissä. Häiriösäteilyn tehon ja häiriösiedon antenniverkossa ja järjestelmässä pitää täyttää standardeissa SFS EN ja SFS EN annetut raja arvot Satelliitti ja antenniliitto SANT ry 15

16 Antenniverkon ja järjestelmän testaaminen 32 (määräys 65 A täsmennykset punaisella) Antenniverkon jokaisesta antennirasiasta on mitattava passiivisen antenniverkon signaalitasot ala ja ylärajataajuuksilla (47 ja 1000 MHz). Mikäli mittauksissa käytettävän laitteiston taajuusalue loppuu 862 MHz:iin, mitataan ylärajataajuuden signaalitaso taajuudella 862 MHz ja 1000 MHz:n taso lasketaan vähentämällä saadusta mittaustuloksesta 1,5 db. (vaatimus koskee kaikenlaisia kiinteistöjä) Jokaiselle antennirasialle on laskettava antenniverkon vaimennus ja sen aiheuttama signaalin tasoero mitatuilla ala ja ylärajataajuuksilla (47 ja 1000 MHz). Antennijärjestelmän vahvistimen tuloista ja lähdöistä on mitattava vähintään: 1. signaalitasot; 2. modulaatiovirhesuhde (MER) Jos yhteisantenniverkon osa on toteutettu käyttäen optista kaapelointia, kyseinen kaapelointi mitataan siten kuin 31 :ssä määrätään Satelliitti ja antenniliitto SANT ry 16

17 Antenniurakoitsijan tekninen toimintaympäristö Antenniasennusala monipuolistuu Satelliitti ja antenniliitto SANT ry 17

18 Antenniurakoitsijan perinteiset urakointialueet Uudisrakentaminen yhteisantenniverkot (tähti 1000) pientalon antennivastaanotto Korjausrakentaminen (uudistaminen) linjasaneeraukset Palveluihin ja liittymiin liittyvät asennukset Kunnossapito ja ylläpito Satelliitti- ja antenniliitto SANT ry 18

19 Uudiskohteiden urakointi Isoissa kohteissa talotekniikkaurakoitsijat hallinnoivat myös telejärjestelmien urakointia, jotka yleensä osana sähköurakkaa antenni ja teleurakoitsijat mukana hankkeissa aliurakoitsijoina erikoisurakoitsijalle kytkennät, mittaukset yms. Uuden pientalon telejärjestelmät usein osana sähköurakkaa erikoisjärjestelmät jäävät yleensä vähemmälle, sähköurakoitsija tekee peruskaapeloinnit ja kytkennät erikoisurakoitsija voi saada erillisurakan (järjestelmäasennus, kytkennät, mittaukset ) Jälkimarkkinointina erillisjärjestelmät ja palvelut Pientalon antennivastaanotto Satelliitti ja antenniliitto SANT ry 19

20 Korjausrakentamisen erityispiirteet Antenni ja sisäjohtoverkkosaneeraus osana linjasaneerausurakkaa pääurakoitsijana yleensä rakennus, sähkö tai putkiurakointiliike Erikoisurakoitsijalla teetetään kytkennät, mittaukset yms. Kunnostuksessa vaatimukset kevyemmät kuin uudisrakentamisessa Määräys 65 A/2014 M tunnistaa vanhan antenniverkon uudistuksen ja kunnostamisen Vähintään yksi antennirasia/huoneisto Ketjuverkkoa ei ole pakko uusia tähtiverkoksi, mutta käytännössä suositeltavaa uudistus tähti 1000 verkoksi Satelliitti ja antenniliitto SANT ry 20

21 Palveluihin ja liittymiin liittyvät asennukset Operaattorit tarjoavat asennuspalveluja liittymän tai esimerkiksi maksu tvpalvelupaketin hankinnan yhteydessä asennukset kanavoidaan keskitetyn välittäjän (proker) tai välitysjärjestelmän kautta (vrt. DNA/EasyAsennus, Canal Digital Finland, ) asennusliikkeeltä edellytetään tiettyä toimitusaikaa ja toimitussisältöä markkinointivastuu operaattorilla tai prokerilla, asennusverkoston on toimittava sopimuksen mukaan Alueelliselle asennusliikkeelle verkostoon liittymisestä etuja, mutta myös velvoitteita Edut: + Asennustyötilauksia vähällä omalla myyntityöllä + Verkoston tukipalvelut Haitat: Työn hinnoittelu voi välttämättä täysin omassa harkinnassa, työkohteet (esim. antenniasennus) eivät aina yhteismitallisia Työkuormitus voi olla epätasaista ja riippuu palveluiden kysynnästä Satelliitti ja antenniliitto SANT ry 21

22 Kunnossapito ja ylläpito Kiinteistöjen viestintäverkkojen ylläpidon merkitys kasvaa jatkossa Asennusyritykseltä vaaditaan ammattitaitoa, järjestelmäosaamista sekä pätevyyden ylläpitoa Kiinteistöjen haltijat arvostavat nopeaa ja asiantuntevaa palvelua Operaattorit ulkoistaneet merkittävän osan verkkojen ylläpidosta, isot valtakunnalliset urakoitsijat vahvoilla Satelliitti ja antenniliitto SANT ry 22

23 Ylläpitotehtäviä Antennien ja maston tarkastus/uusiminen/suuntaus Verkon laajennukset ja kytkentämuutokset Uusien kanavien lisäys, ohjelmistopäivitykset yms. Verkon dokumentoinnin, kuten piirustusten päivittäminen muutosten yhteydessä Verkon vikojen korjaaminen Huonokuntoisten verkon osien uusiminen Muut asiantuntijapalvelut Kuntotutkimus Opastus Satelliitti ja antenniliitto SANT ry 23

24 Kunnossapidon vastuu Kiinteistön sisäisen viestintäverkon ylläpitovastuu kuuluu kiinteistön omistajalle Operaattori vastaa oman verkkonsa ylläpidosta Antennirasiat Kotijakamo Huoneistoihin Kotikaapelointi Nousukaapelointi Rakennuksen antenniverkko, taloverkko Tähtipiste Talovahvistin Päävahvistin Talojakamo Rajapinta Kaapelitelevisioverkko Satelliitti ja antenniliitto SANT ry 24

25 Asennusyrityksen verkostoituminen Ammatilliset verkostot (SANT ry, DigitaPRO, VHF Pro ) Myynti /jakeluyhteistyö (Canal Digital, EasyAsennus,...) Aliurakointi (talotekniikka ja sähköurakoitsijat, verkostourakoitsijat, operaattorit,..) Yhteistyökumppanit (partnerit..) Satelliitti ja antenniliitto SANT ry 25

26 Antenniurakoinnin painopisteet lähivuosina 700 MHz:n taajuussiirtymään liittyvät muutostyöt taloyhtiöiden ja vastaavien kiinteistöjen yhteisantenniverkoissa vuoden 2016 loppuun mennessä => kymmeniä tuhansia kiinteistöjä läpikäytävä n. vuoden aikana 800 MHz taajuustalkoot jatkuvat toistaiseksi T2-siirtymä vuoden 2017 alussa uudet verkkotoimiluvat voimaan kahdella antennilla koko antenni-tv:n tarjonta kanavatarjonnan uudelleenjärjestely, T2-yleistyy Sisäverkkomääräyksen 65 sisäistäminen ja hyödyntäminen antenniurakoinnissa Mobiiliverkkojen sisätilapeittojärjestelmien rakentaminen lisääntyy?? Satelliitti ja antenniliitto SANT ry 26

27 Kiitos Satelliitti ja antenniliitto SANT ry 27
