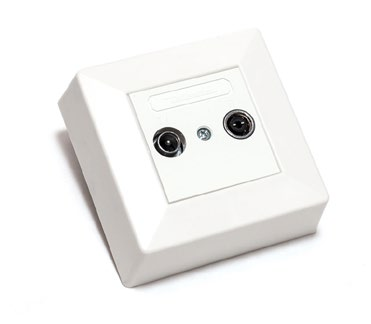

1 Tuotesivu TV-Antennipaketti 12V 2S #202/ 2P #205 Ammattiliikkeen suunnittelema 12 V akulla toimiva TVantennipaketti 1 kpl katselupisteelle. Tuotepakkauksen sisältö: 1 kpl VHF- antenni 1 kpl UHF -antenni 1 kpl ULA- antenni 1 kpl mastovahvistin 1 kpl jänniteadapteri 12V 1 kpl liitäntäkaapeli akulle 1 kpl antennimasto 1 kpl seinä- tai piippukiinnityssarja 1 kpl kytkentäkaapelisarja F-liittimet syöttökaapeli 25 m kaapelikiinnikkeet 1 kpl pinta-asennuskotelo 1 kpl päättyvä antennirasia 1 kpl TV-liitosjohto Kiinteistökanavat Oy

2 Asennusohjeet TV-Antennipaketti 12V 2S #202/ 2P #205 Antennilaitteiden kytkentäkaaviomalli UHF-antenni suunnataan Digitan-lähettimeen SD- digikanavat HD- teräväpiirtokanavat Radiokanavat UHF- Antenni VHF- Antenni ULA- Antenni VHF-antenni suunnataan DNA-lähettimeen HD- teräväpiirtokanavat SD- digikanavat Mastovahvistin kiinnitetään yleensä antennimastoon, mahdollisimman lähelle antennia. Jänniteadapteri syöttää 12V käyttöjännitteen mastovahvistimelle samassa antennikaapelissa TVsignaalien kanssa. Huom! Vahvistimen ja jänniteadapterin väliseen kaapeliin ei voi kytkeä muita laitteita esim. jaottimia, ellei niistä voi syöttää 12V jännitettä läpi. Jänniteadapteri 12V Asennetaan sisätiloihin, yleensä rakennuksen tekniseen tilaan. Päättyvä pinta-asennusantennirasia TV- ja radioulostuloilla. Kiinteistökanavat Oy

3 Tuotesivu Antenni VHF #401 Tuotepakkauksen sisältö: HD teräväpiirtovastaanottoon suunniteltu tehokas VHF-alueen antenni kanavilla Pakkaukseen sisältyy heijastin, taitettu dipoli ja viisi suuntaajaa sekä F-liitin suojakumeineen. Tuotetiedot: Antennialan asiantuntijan suosittelema tehokas ja kestävä ( HD ) teräväpiirtokanavien vastaanottoon suunniteltu VHF-antenni omakotitaloihin ja kesämökeille Syöttökaapelin liitäntä dipolikoteloon F-liittimellä Korroosiosuojattu rakenne tekee antennista kestävän vaativissakin olosuhteissa. Vastaanottokanavat VHF 5-12 Taajuusalue MHz Elementtejä 7 kpl Vahvistus 9,5 db Etu-takasuhde 20 db Kaapeliliitäntä F-liitin Pituus 1400 mm Paino 1,6 kg Kiinteistökanavat Oy

4 Asennusohjeet Antenni VHF #401 VHF-antennin sijoituspaikka antennimastossa: Antennipaikan ja -suunnan määrittämisessä antennia on siirrettävä korkeus-, sivuttais sekä eteen taakse suunnassa siten, että digivastaanottimen signaalitason luku on mahdollisimman korkea kaikkien kanavanippujen signaaleilla. Jo noin cm siirto saattaa vaikuttaa merkittävästi signaalin tasoon. TV-antennin suuntaaminen Antennipaikkaa haettaessa antenni on pidettävä koko ajan suunnattuna kohti lähetyasemaa. Digivastaanottimella tulisi saada kaikille kanavanipuille vähintään n. 80 prosentin signaalitaso erilaisista olosuhdevaihteluista (sumu, sade, vuodenaika jne.) johtuvien signaali- ja tasovaihteluiden varalle. Eri digivastaanottimissa näkyvät signaalintasonäytöt eivät ole keskenään vertailukelpoisia, sillä kyseessä on kunkin laitevalmistajan näkemys riittävän voimakkaasta signaalista. Joissakin vastaanottimissa on myös signaalin laatua osoittava näyttö, joka tulisi näyttää kaikilla kanavanipuilla täyttä tai lähes täyttä lukemaa. VHF-antennin runko, elementit 5 kpl, takaheijastin 1 kpl, Dipoliosa, mastokiinnike ja kiinnitysruuvit. Kiinnitä ja kiristä elementit runkoputkeen. (2kpl) Kiinteistökanavat Oy

5 Asennusohjeet Antenni VHF #401 Kiinnitä ja kiristä elementit runkoputkeen. (3kpl) Yhdistä runkoputket toisiinsa työntämällä ne sisäkkäin. Aseta pultti molempien runkoputkien läpi niissä olevien reikien kautta. Kiristä pultti mutterin kanssa paikoilleen. Aseta runkoputki elementteineen symmetrointikotelon päälle (silmukan sisälle). Kiinteistökanavat Oy

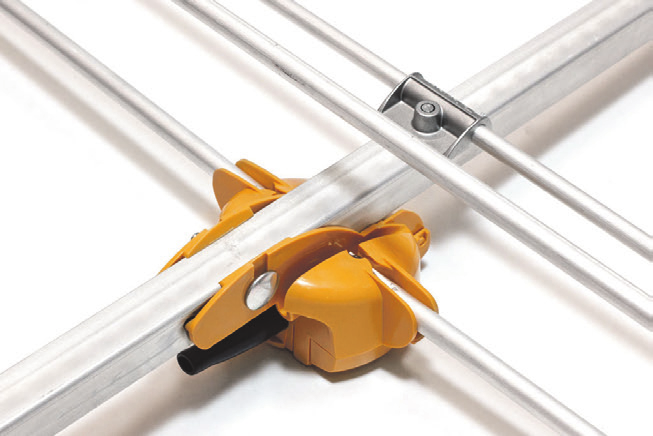

6 Asennusohjeet Antenni VHF #401 Kiinnitä osat toisiinsa painamalla runkoputki symmetrointikotelon uraan. Kiinnitä takaheijastin runkoon kuvan mukaisesti. Kiinnitä mastokiinnike runkoputkeen. Kiinteistökanavat Oy

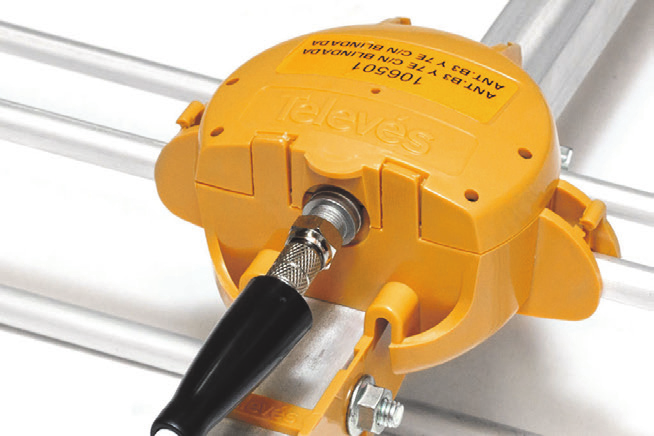

7 Asennusohjeet Antenni VHF #401 Kytke antennikaapeli symmetrointimuuntajaan F-liittimellä. Kiristä vesisuojatiiviste liittimen suojaksi. Kiinteistökanavat Oy

8 Tuotesivu Antenni UHF #402 Tuotepakkauksen sisältö: 2kpl runko-osaa heijastimilla, 1 kpl heijastinosa, 1 kpl dipoliosa symmetrointimuuntajalla, 2kpl takaheijastin, 2kpl takaheijastimen tuki, 1kpl vesisuojatiiviste, 1 kpl F-liitin. Tuotetiedot: Antennialan asiantuntijan suosittelema tehokas ja kestävä ( SD ) perusdigikanavien vastaanottoon suunniteltu UHFantenni omakotitaloihin ja kesämökeille. Korroosiosuojattu rakenne ja säänkestävät muoviosat tekevät antennista kestävän vaativissakin olosuhteissa. Vastaanottokanavat UHF LTE suodatus Taajuusalue MHz Elementtejä 52 kpl Vahvistus 14,5 db Etu-takasuhde 25 db Tuulikuorma 96 N Asennus mastoon max 60 mm Mastokiinnike säädettävä Kaapeliliitäntä F-liitin Pituus 1297mm Paino 1,7 kg Kiinteistökanavat Oy

9 Asennusohjeet Antenni UHF #402 TV-antennin paikan määrittäminen: Antennipaikan ja suunnan määrittämisessä antennia on siirrettävä korkeus-, sivu- ja eteen/taaksesuunnassa siten, että digivastaanottimen signaalitason luku on mahdollisimman korkea kaikkien kanavanippujen signaaleilla. Jo noin cm siirto saattaa vaikuttaa merkittävästi signaalin tasoon. TV-antennin suuntaaminen Antennipaikkaa haettaessa antenni on pidettävä koko ajan suunnattuna kohti lähetyasemaa. Digivastaanottimella tulisi saada kaikille kanavanipuille vähintään n.80 prosentin signaalitaso erilaisista olosuhteista (sumu, sade, vuodenaika jne.) johtuvien signaalin tasovaihteluiden varalle. Eri digivastaanottimissa näkyvät signaalintasonäytöt eivät ole keskenään vertailukelpoisia, sillä kyseessä on aina laitevalmistajan oma näkemys riittävän voimakkaasta signaalista. Joissakin vastaanottimissa on myös signaalin laatua osoittava näyttö, joka tulisi näyttää kaikilla kanavanipuilla täyttä tai lähes täyttä lukemaa. Kuvat oikealla: 1. Antenni koottuna ja kiinnitettynä 2. Runko-osat heijastimilla 3. Dipoliosa symmetrointimuuntajalla, F-liitin sekä vesisuojatiiviste 4. Takaheijastimet sekä takaheijastimien tuet Kiinteistökanavat Oy

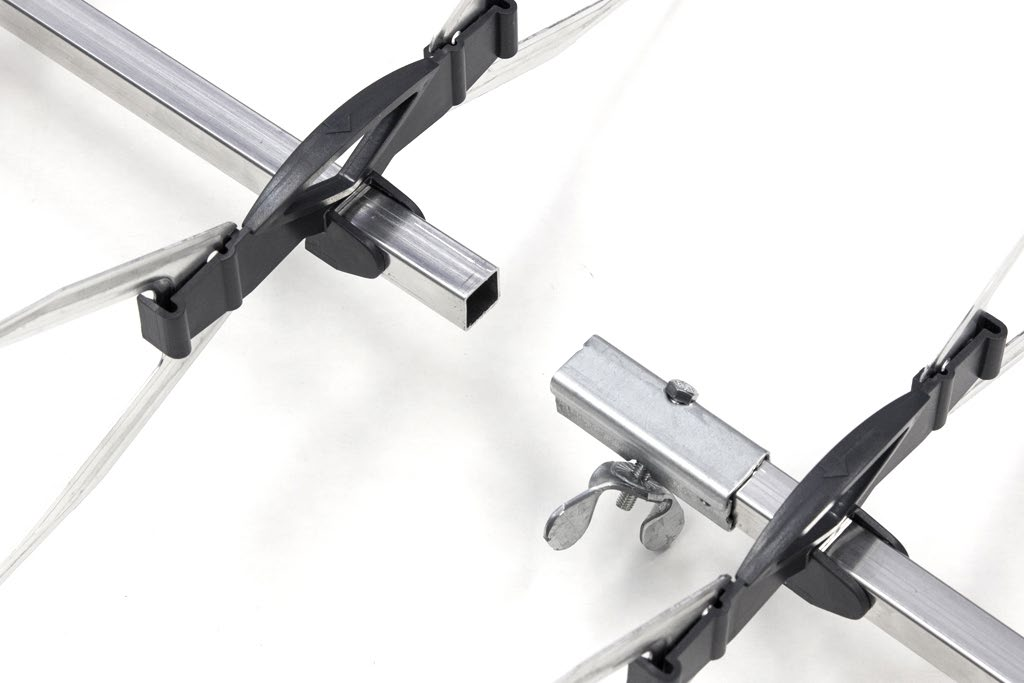

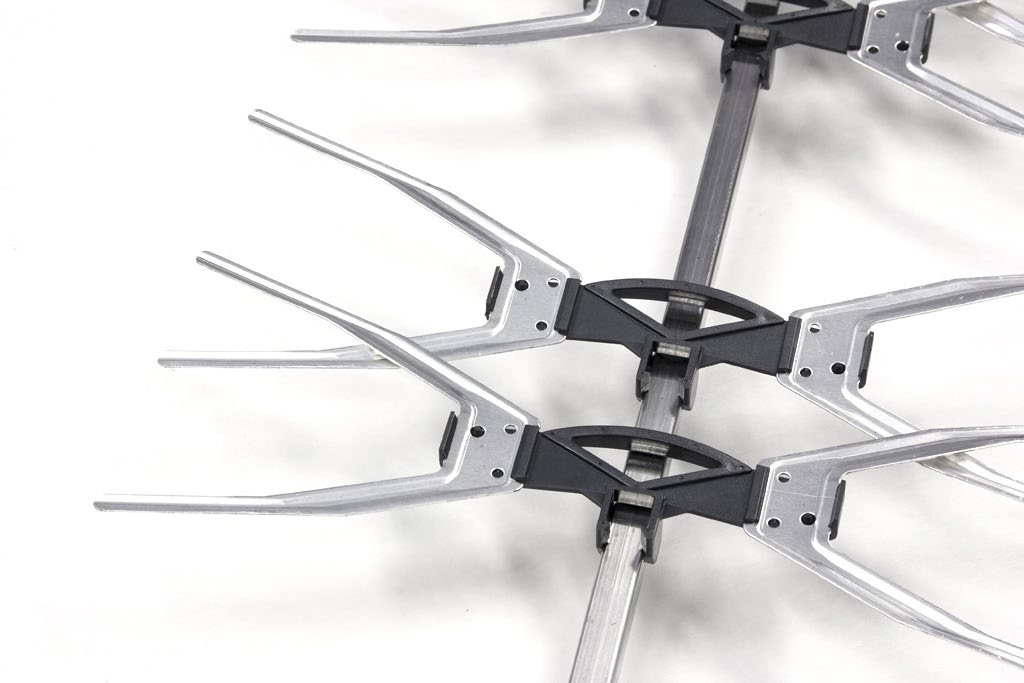

10 Asennusohjeet Antenni UHF #402 Käännä UHF-antennin erillisten runkoputkien elementit pystyasentoon kuvien mukaisesti. Elementit lukittuvat käännettäessä paikoilleen. Yhdistä UHF-antennin runkoputket toisiinsa. Lukitse putket paikoilleen siipimutteria kiristämällä. Kiinteistökanavat Oy

11 Asennusohjeet Antenni UHF #402 Kiinnitä takaheijastimet runkoputkeen kuvan mukaisesti. Lukitse heijastimet kiristämällä siipimutterit. Kiinnitä takaheijastimien muovituet napsauttamalla ne paikoilleen. Kiinteistökanavat Oy

12 Asennusohjeet Antenni UHF #402 Kiinnitä dipoli runkoputkeen kuvan mukaisesti. Paina dipoliosa putkeen kiinni jolloin se napsahtaa paikoilleen. Pujota vesisuojatiiviste kaapeliin. Kytke antennikaapeli F-liittimellä symmetrointimuuntajan liittimeen ja kiristä vesisuojatiiviste. Kiinteistökanavat Oy

13 Tuotesivu Antenni ULA #403 Tuotepakkauksen sisältö: Radio-ohjelmien vastaanottoon suunniteltu Ula-antenni sekä mastokiinnitystarvikkeet. Tuotetiedot: Antennialan asiantuntijan suosittelema radiokanavien vastaanottoon suunniteltu Ula-antenni omakotitaloihin ja kesämökeille. ( H / V ) Horisontaali- ja pystypolarisaatiolähetykset vastaanotetaan samalla antennilla. Yleisradion radioohjelmat lähetetään yleisesti vaakapolarisaatiolla ja paikallisradiolähetykset pystypolarisoituna. Taajuusalue: 87,5-108 Mhz Vahvistus: -1.0 dbi Keilaleveys pysty: astetta Paino: 0.7 kg V/H-polarisaatio Ruuviliitäntäinen FM dipoli Kiinteistökanavat Oy

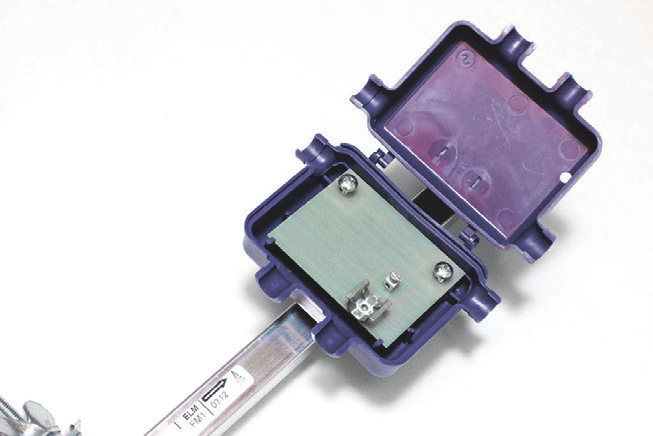

14 Asennusohjeet Antenni ULA #403 ULA-antennin sijoituspaikka antennimastossa: Z-mallinen Ula-antenni sijoitetaan antennimastoon yleensä muiden tv-antennien alapuolelle 0,8m etäisyydelle muista tv-antenneista ja kattorakenteesta. Ula-antennin runko, dipoli-elementit 2 kpl, Dipoliosa, mastokiinnike ja kiinnitysruuvit. Avaa kotelon kansi. Avaa ja poista kytkentälevyn ruuvit, irroita kytkentälevy. Kiinteistökanavat Oy

15 Asennusohjeet Antenni ULA #403 Sovita dipolielementit kiinni koteloon. Aseta kytkentälevy takaisin koteloon ja kiristä dipolielementit paikalleen kytkentälevyn ruuveilla. Aseta kuorittu antennikaapeli kotelon ulosviennin uraan. Kiristä kaapelin keskijohdin kytkentäkotelon ruuvin alle ja purista maadoitusvaippa-osa kiinni. Tarkista etteivät vaippaosan säikeet ota kiinni keskijohtimeen. Sulje kansi ja kiristä muovisuojat paikoilleen. Kiinteistökanavat Oy

16 Tuotesivu Mastovahvistin #502 Tuotepakkauksen sisältö: UHF-VHF ja ULA- aluesisäänmenoilla varustettu, pienikohinainen, korkealaatuinen mastovahvistin sääsuojatussa kotelossa. Pakkaus sisältää F-liittimet. (Erillinen virtalähde ei sisälly pakkaukseen) Tuotetiedot: Antennialan asiantuntijan suosittelema tehokas pienikohinainen mastovahvistin omakotitaloihin ja kesämökeille. Mastovahvistinta käytetään poistamaan digi-kuvan pätkimis ja pikselöintiongelmat sekä omakotitaloissa usean antennipisteen tai kaapelien vaimennusten pienentämiseen. Miellyttävä design ja korkealaatuinen sääsuojattu kotelointi Toimintajännitteen LED-ilmaisin Säädettävä vahvistus kaikissa tuloissa Erittäin pieni kohinaluku (HD/teräväpiirto yhteensopiva) Aluesisäämenot ULA-VHF-UHF Max. ulostulotaso 105 db Käyttöjännite 12 V Taajuusalueet: ULA MHz VHF MHz UHF MHz Säädettävä vahvistus: - ULA 5-15 db, - VHF db, - UHF db Kohinaluku: - ULA 2,5 db - VHF 2,5 db - UHF 2,2 db Kiinteistökanavat Oy

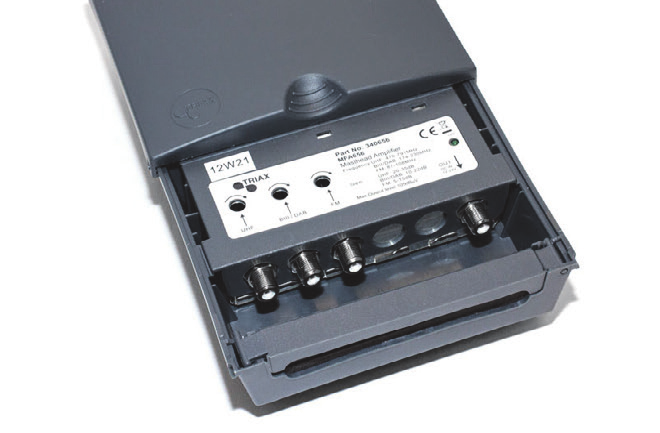

17 Asennusohjeet Mastovahvistin #502 TV-antennien kytkeminen vahvistimeen Nosta kansi ylös ja käännä vahvistimen liitäntäosa sekä vedonpoistotiiviste saranoillaan ylöspäin. Kiinnitä vahvistin antennimastoon asennuspannalla. Kytke VHF-antennista tuleva kaapeli vahvistimen BIII/ DAB sisäänmenoon. Kytke UHF-antennista tuleva kaapeli vahvistimen UHF-alueen sisäänmenoon. Kytke Ula-antennista tuleva kaapeli vahvistimen FM-sisäänmenoon. Kytke antenniverkkoon lähtevä alastulokaapeli vahvistimen Out DC in V liitäntään. Paina liitäntäosa ja vedonpoistotiiviste takaisin ja sulje kansi vetämällä se alas. Huom! Älä kytke vahvistimen erillistä virtalähdettä sähköverkkoon,ennen kuin kaikki liitännät on kytketty. Vahvistimen säätäminen Eri taajusalueiden signaalien vahvistusta voidaan säätää alueliitäntöjen yläpuolella olevien reikien säätimistä. Säätöalueet (min/max): UHF db VHF db FM 5-15 db Huom! Out DC in liitännän yläpuolella palaa vihreä LED-valo kun vahvistimeen on kytketty käyttöjännite. Kiinteistökanavat Oy

18 Tuotesivu Adapteri 12V #507 Tuotepakkauksen sisältö: Adapteri mastovahvistimelle 12V akkukäyttöisiin järjestelmiin. Sisältää F-liittimet sekä jännitekaapelin (1 m) + laiteliittimen, jolla akku voidaan kytkeä adapteriin ( ei sisällä akkukenkiä). Tuotetiedot: Antennialan asiantuntijan suosittelema sähköturvallinen 12 V mastovahvistimille suunniteltu adapteri. Kotelo tyylikkäästi muotoiltua muovia. Adapterin pohjaosa irroitettavissa laitteen seinälle asentamisen helpottamiseksi. Käyttöjännite 12 VDC Virrankulutus, max. 100 ma Lähtöjännite antennille/vahvistimelle 12 VDC Kiinteistökanavat Oy

19 Asennusohjeet Adapteri 12V #507 Käyttökohteet Adapteria käytetään 12 V akkujännitteeen syöttämiseen antennivahvistimelle asennuskohteissa, joissa 230V verkkovirtaa ei ole saatavissa. Virtalähteen kytkeminen Kytke mastovahvistimelta tuleva antennikaapeli virtalähteen DC in max 100 ma -liitäntään. Kytke antennirasioille lähtevät kaapelit OUT -liitäntöihin. Irroita virtalähteen pohjasta erillinen kiinnitysosa ja asenna se ruuveilla seinään. Kiinnitä virtalähde seinässä olevaan pohjaosaan painamalla se paikoilleen. Huom! Älä kytke adapteria akkuun tai muuhun 12V jännitelähteeseen ennen kuin kaikki antennikaapelien liitännät on kytketty. Kytke pakkauksen jänniteliitäntäkaapelin punainen johdin akun plus- napaan ja musta johdin akun miinus- napaan. Kiinteistökanavat Oy

20 Tuotesivu F-liitin kierrettävä 7mm # 714 Tuotepakkauksen sisältö: F-liitin kierrettävä 7mm. Tuotetiedot: Kierrettävä F-liitin antennikaapelille, asennettavissa ilman erikoistyökaluja. Asennusohje: Kuori antennikaapelin muovinen ulkovaippa kuvan mukaisesti. Kierrä F-liitin kaapeliin ja varmista etteivät maadoitusvaipan säikeet ota kiinni keskijohtimeen. Työnnä liitin laitteeseen niin, että keskijohdin työntyy laiteliittimessä olevaan reikään. Kiristä kierreosa kiinni kääntämällä sitä myötäpäivään. Kiinteistökanavat Oy

21 Tuotesivu Antennirasia päättyvä #719 Tuotepakkauksen sisältö: Päättyvä antennirasia + keskiölevy, TV / Radio ulostulot. Tuotetiedot: Antennirasia voidaan asentaa 60mm pyöreään kojerasiaan. Asennetaan 1 kpl / antennilinja. Taajuusalue: TV: 5-74 / MHz, Radio: 87,5-108 MHz Ulostulovaimennus: TV: 2.0dB Liittimet: TV: IEC uros, Radio: IEC naara Mitat: halkaisija 60 mm Impedanssi: 75 Ohm Paino: kg Kiinteistökanavat Oy

22 Asennusohjeet Antennirasia päättyvä #719 Avaa antennirasian suojaluukku kiertämällä luukussa oleva ruuvi auki ja nostamalla kansi alhaalta ylöspäin. Kytke tuleva antennikaapeli antennirasian vasemmalle puolelle, missä suuntanuoli osoittaa rasian sisälle. Aseta antennikaapelin johdin sille varattuun uraan, ja kiristä se paikalleen rasian mukana tulevalla ruuvilla. Sulje antennirasian suojaluukku ja kiristä ruuvi takaisin paikoilleen. Kiinteistökanavat Oy

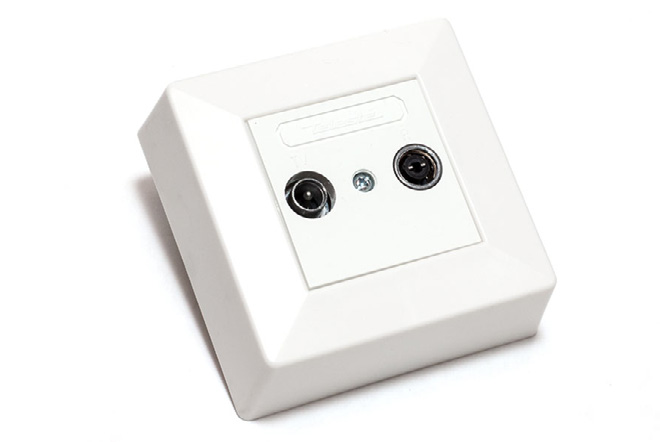

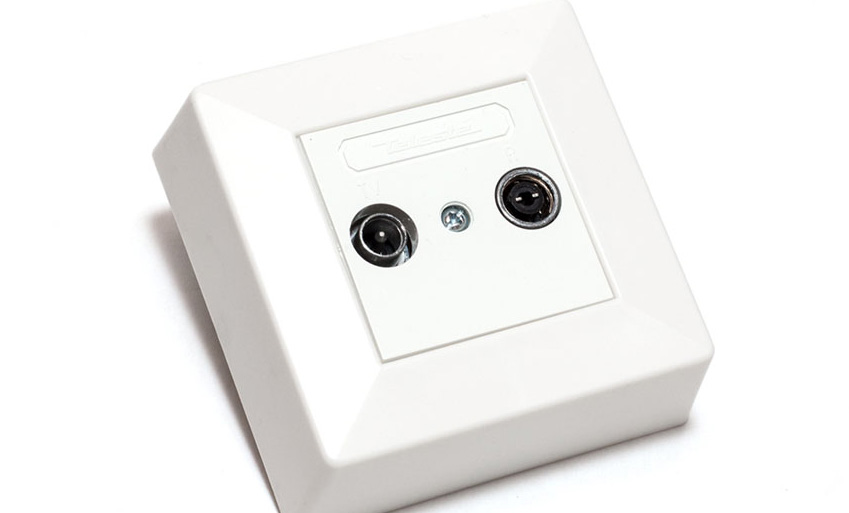

23 Tuotesivu Pinta-asennuskotelo #724 Tuotepakkauksen sisältö: Asennuskotelo antennirasian pinta-asennukseen. Sisältää pohjakiinnitysrautan, kotelo-osan ja keskiölevyn. Asennusohje: Kiinnitä pohjarauta seinään ruuveilla. Kiristä antennirasia mukana tulevilla (2 kpl) ruuveilla pohjarautaan. Sovita pintakotelo antennirasian päälle. Kiristä antennirasia keskiölevyllä ja siinä olevalla (1 kpl) ruuvilla rasiaan. Kiinteistökanavat Oy
