Asuinkiinteistön sisäverkon uudistus SANT ry:n kevätinfo

Transkriptio

1 Asuinkiinteistön sisäverkon uudistus SANT ry:n kevätinfo Toiminnanjohtaja Tauno Hovatta Satelliitti ja antenniliitto SANT ry

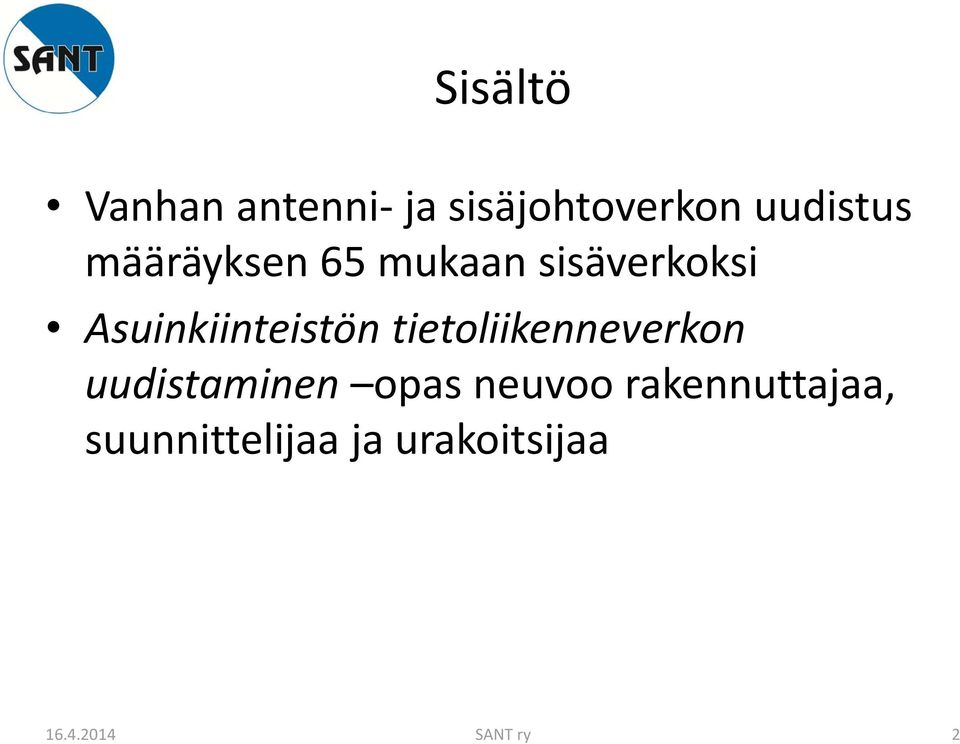

2 Sisältö Vanhan antenni ja sisäjohtoverkon uudistus määräyksen 65 mukaan sisäverkoksi Asuinkiinteistön tietoliikenneverkon uudistaminen opas neuvoo rakennuttajaa, suunnittelijaa ja urakoitsijaa SANT ry 2

3 Tausta: Uuden määräyksen 65/2013 M tausta, tarve ja tarkoitus Määräys 25 E/2008 M kiinteistöiden sisäjohtoverkoista Määräys 21 E/2007 M kiinteistön sisäisestä yhteisantenniverkosta ja järjestelmästä Määräys 65/2013 M kiinteistön sisäverkoista ja teleurakoinnista Määräykset päätettiin yhdistää, koska: Monet asiat ovat yhteisiä näille järjestelmille (tilat, johtotiet, turvallisuus jne.) Optinen kuitu on siirtoyhteytenä käytössä molemmissa järjestelmissä. Yhden paperin periaate on yksinkertaisempi Jne SANT ry 3

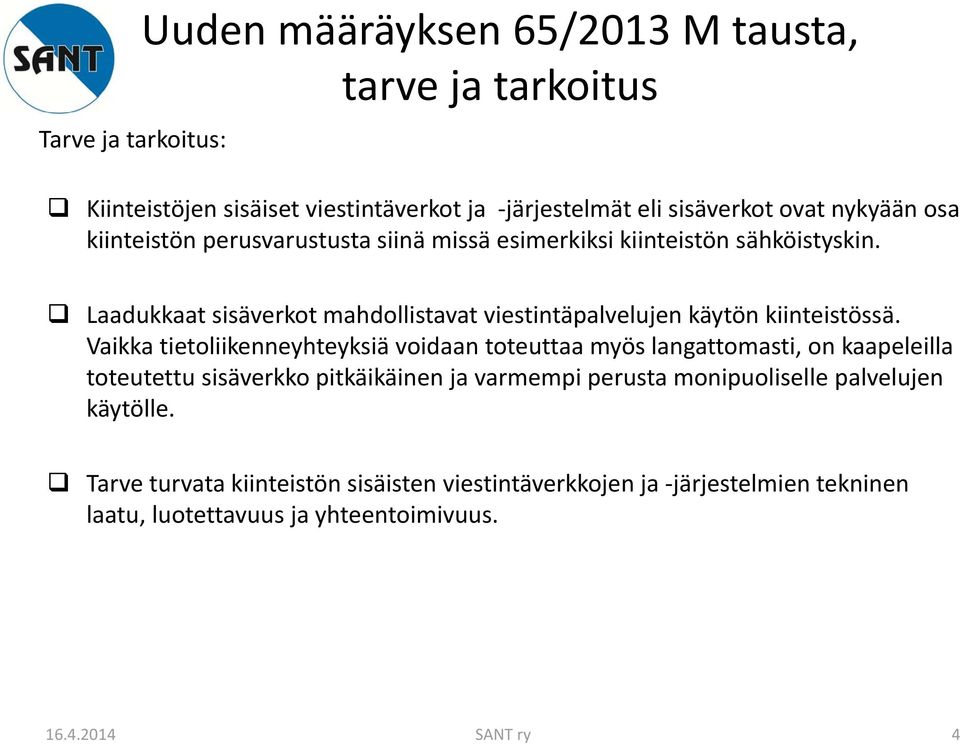

4 Tarve ja tarkoitus: Uuden määräyksen 65/2013 M tausta, tarve ja tarkoitus Kiinteistöjen sisäiset viestintäverkot ja järjestelmät eli sisäverkot ovat nykyään osa kiinteistön perusvarustusta siinä missä esimerkiksi kiinteistön sähköistyskin. Laadukkaat sisäverkot mahdollistavat viestintäpalvelujen käytön kiinteistössä. Vaikka tietoliikenneyhteyksiä voidaan toteuttaa myös langattomasti, on kaapeleilla toteutettu sisäverkko pitkäikäinen ja varmempi perusta monipuoliselle palvelujen käytölle. Tarve turvata kiinteistön sisäisten viestintäverkkojen ja järjestelmien tekninen laatu, luotettavuus ja yhteentoimivuus SANT ry 4

5 Uuden määräyksen 65/2013 M tausta, tarve ja tarkoitus Edistää kiinteiden puhelin, laajakaista, televisio ja radiopalvelujen saatavuutta kiinteistöissä. Edistää kilpailua ja käyttäjien mahdollisuutta valita teleyrityksensä ja palvelunsa. Edistää viestintäpalvelujen tarvitseman tiedonsiirtokapasiteetin riittävyyttä kiinteistöissä nyt ja tulevaisuudessa. Edistää joustavuuden, pitkäikäisyyden ja muutostarpeiden huomioimista sisäverkkojen suunnittelussa ja rakentamisessa. Turvata kiinteistölle asianmukainen ja selkeä dokumentaatio sisäverkkojen suunnittelu, rakentamis ja ylläpitotöistä SANT ry 5

6 Määräyksen velvoittavuus Jos uusi sisäverkko rakennetaan tai vanha kunnostetaan, niin silloin määräys on velvoittava. Kiinteistön omistaja päättää, milloin kunnostaa sisäverkon tai rakentaa uuden verkon. Jos verkko uudistetaan, astuu määräys 65 velvoittavaksi: Uudisrakennuskohteissa sellaisiin projekteihin, joiden rakennuslupa on myönnetty tai sen jälkeen. Sisäverkkoja uudistettaessa tai kunnostettaessa sellaisiin projekteihin, joiden suunnittelu on aloitettu tai sen jälkeen. Määräys ei kuitenkaan velvoita asentamaan sisäverkkoja kiinteistöön SANT ry 6

7 Mitä kiinteistötyyppejä määräys koskee? Määräystä sovelletaan seuraaviin kiinteistöihin asuinkiinteistöt (myös omakotitalot) toimitilakiinteistöt julkiset kiinteistöt Määräystä ei kuitenkaan sovelleta loma asuntoihin. Määräyksessä annetaan osin eri vaatimuksia uudisrakentamiseen ja tilanteisiin, joissa olemassa olevaa sisäverkkoa uudistetaan tai kunnostetaan. Tarkimmat vaatimukset kohdistuvat asuinkiinteistöihin. Toimitilarakennukset ja julkiset rakennukset ovat keskenään ja suhteessa asuinkiinteistöihin hyvin erilaisia ja niiden osalta määräyksessä annetaan yleisluonteisempia vaatimuksia tapauskohtaiselle suunnittelulle SANT ry 7

8 Määräystä sovelletaan kiinteistön sisäverkon toteutuksessa ja ylläpidossa Määräystä ei sovelleta teleyrityksen verkkoon kuten liityntäverkkoon eikä talojakamossa sijaitseviin operaattorin laitteisiin ja päätteisiin. Vielä kertauksena:! Määräys 65 ei siis velvoita asentamaan sisäverkkoja kiinteistöön. Kiinteistön omistaja voi vapaasti päättää, milloin kunnostaa sisäverkon tai rakentaa uuden verkon SANT ry 8

9 Ketä määräys koskee? Määräys velvoittaa eli määräyksen vaatimukset sitovat nimenomaisesti: Sisäverkkojen omistajaa tai haltijaa eli kiinteistöä Sisäverkkotöiden tekijää eli tele tai antenniurakoitsijaa. Myös muilla toimijoilla kuten rakennuttajilla ja suunnittelijoilla on välillinen vastuu ja määräyksen vaatimukset on otettava huomioon: Viestintämarkkinalain 128 asettaa vaatimuksia sisäverkon rakentamisen ja ylläpidon lisäksi myös sen suunnittelulle Myös muusta kuin Viestintäviraston valvomasta lainsäädännöstä ja esimerkiksi toimijoiden välisistä sopimuksista voi johtua vastuita tai seuraamuksia, joita ei käsitellä tässä määräyksessä. Esimerkiksi, kiinteistön tilatessa sisäverkon uudistamissuunnitelman, kiinteistö vastaa suhteessa Viestintäviraston valvomaan säädäntöön siitä, että tämän määräyksen vaatimukset sisäverkkosuunnittelusta täyttyvät. Jos kiinteistön ja se palkkaaman suunnittelijan kesken syntyy epäselvyyttä siitä, vastaako toteutettu suunnittelu kiinteistön eli tilaajan kanssa sovittua, nämä asiat eivät sopimusriita asioina kuulu Viestintäviraston ratkaisuvaltaan SANT ry 9

10 Määräyksen 65 keskeisiä muutoksia 1(2) Kaikki vanhat vaatimukset (määräyksissä 25E ja 21E) on käyty läpi ja niihin on tehty useita muutoksia ja tarkennuksia. Määräykseen 65 liittyvää ohjeistusta (MPS 65) on laajennettu merkittävästi. Määräyksen rakenne ja velvoitteiden jaottelu on uudistettu. Tällä on pyritty selkiyttämään asioiden esille tuontia. Velvoittavat standardit on sisällytetty pykäliin (ei enää standardiluetteloa). Asennuskäytäntöjä koskevia vähimmäisvaatimuksia on tarkennettu. Vaatimusten jako ja selkeät vähimmäisvaatimukset suunnitteludokumentoinnille, tarkastuspöytäkirjoille ja loppudokumentoinnille. Uudet vähimmäisvelvoitteet vastaanottoantenneille, antennimastoille ja käytettäville vahvistimille SANT ry 10

11 Määräyksen 65 keskeisiä muutoksia 2(2) Käytettävien kaapeleiden ja liittämistarvikkeiden vaatimuksia on tarkennettu. Optinen kaapelointi on tullut pakolliseksi asuinhuoneistoihin asti (talojakamo kotijakamo). Täysin uudet vaatimukset optisen kaapeloinnin suorituskyvyn määrittämiseen. Hyväksymistestauksien ja tarkastuksien vaatimuksia on tarkennettu. Sisäjohtoverkko on korvattu kokonaisvaltaisesti yleiskaapelointijärjestelmällä. Antenniverkon vähimmäistaajuuden ylärajaa on nostettu 1000 MHz (ennen 862 MHz). Väestönsuojia koskevat vaatimukset on siirretty tarkennettuina suosituksiksi (Sisäministeriö vastaa väestönsuojia koskevista vaatimuksista). Täysin uudet vaatimukset sisäverkkojen paloturvallisuudesta SANT ry 11

12 Mistä saa lisätietoa määräyksiin liittyvissä kysymyksissä? Viestintäviraston verkkosivuilta: Määräys 65 kiinteistön sisäverkoista ja teleurakoinnista Määräyksen perustelut ja soveltaminen (MPS 65) Lisätietoa käytännön soveltamisesta myös Sähköinfo Oy:n Telepätevyyspäivä kurssilta Rakennuttaja ja urakointialan yhdessä laatima opas Asuinkiinteistön tietoliikenneverkon uudistaminen ohjeistaa käytännönläheisesti SANT ry 12

13 Asuinkiinteistön tietoliikenneverkon uudistaminen opas neuvoo rakennuttajaa, suunnittelijaa ja urakoitsijaa SANT ry 13

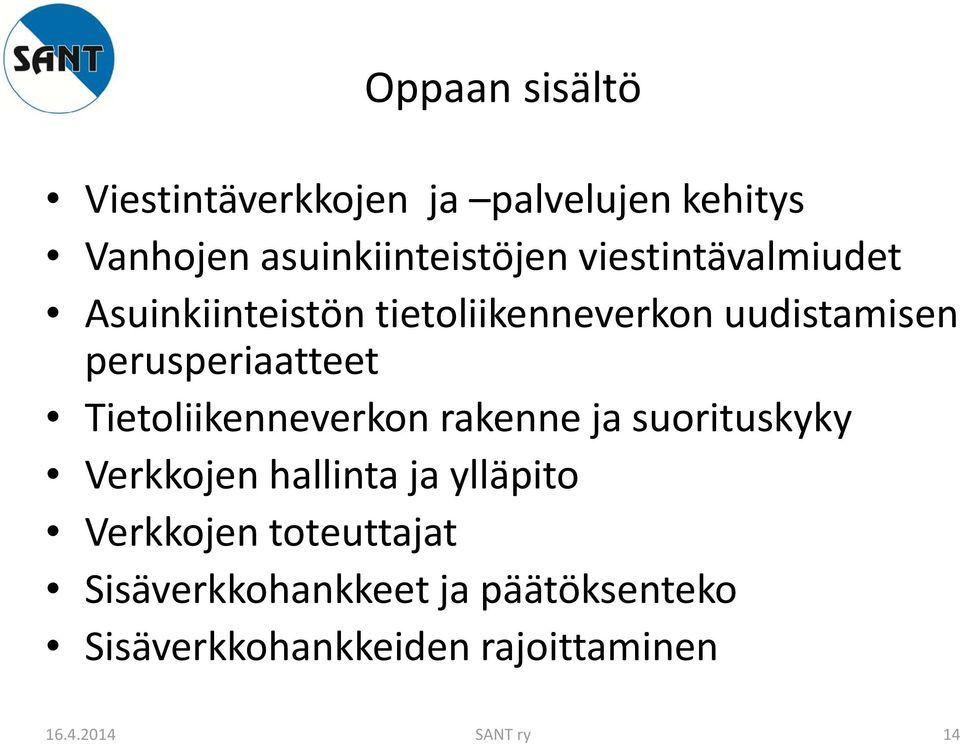

14 Oppaan sisältö Viestintäverkkojen ja palvelujen kehitys Vanhojen asuinkiinteistöjen viestintävalmiudet Asuinkiinteistön tietoliikenneverkon uudistamisen perusperiaatteet Tietoliikenneverkon rakenne ja suorituskyky Verkkojen hallinta ja ylläpito Verkkojen toteuttajat Sisäverkkohankkeet ja päätöksenteko Sisäverkkohankkeiden rajoittaminen SANT ry 14

15 Tietoliikenneverkon uudistamisen perusperiaatteet Tietoliikennekaapelointi (sis. yleiskaapelointi ja antenniverkko) kuntoon muun ison remontin yhteydessä Suunnitteluvaiheella tärkeä merkitys Selkeä, yksiselitteinen ja kohdekohtainen tarjouspyyntö ja urakkasopimus Sisäverkkotöiden suorittajalta edellytetään kokemusta ja ammattitaitoa Projektijohdon ja työmaavalvonnan merkitys korostuu isoissa hankkeissa Teleurakoitsijan vastuulla on toteuttaa työ määräyksen 65 mukaan ja laatia asennustöistä vaatimustenmukainen tarkastuspöytäkirja Rakennuttajan (esim. taloyhtiön) tulee tarkastaa nämä dokumentit ennen urakkasuorituksen hyväksymistä SANT ry 15

16 Tietoliiikenneverkon rakenne ja suorituskyky yleiskaapelointi Kotikaapelointi Runkokaapelointi SANT ry 16

17 Tietoliiikenneverkon rakenne ja suorituskyky antenniverkko Kotikaapelointi Runkokaapelointi SANT ry 17

18 Vanhan antenniverkon kunnostus Esimerkkinä päävahvistimen (VHF/UHF) ja antennivastaanoton uudistus SANT ry 18

19 Yhteisantennijärjestelmä vai liitäntä kaapeli tv verkkoon? Määräys 65 mukainen antenniverkko mahdollistaa usean tv jakelujärjestelmän käytön rinnakkain kiinteistössä SANT ry 19

20 Huomioi myös teknisten tilojen vaatimukset SANT ry 20

21 Oppaan liitteenä kiinteistön sisäverkon mallikuvia Esimerkki 1, sivu 59: Kerrostalokiinteistön runkokaapelointi SANT ry 21

22 Opas ladattavissa ja tulostettavissa osoitteesta Hyödynnä toiminnassasi! Kiitos SANT ry 22
