1 Suomi MICROMASTER 420/440 Pikaopas Tämä pikaopas mahdollistaa MICROMASTER 420/440 taajuusmuuttajan helpon ja tehokkaan käyttöönoton. Tarkempia teknisiä tietoja löydät Käyttöohjeesta ja Reference manual -käsikirjasta, jotka toimitetaan MICROMAS- TER 420/440 taajuusmuuttajan mukana CD-ROM-versiona. Sisältö 1 Mekaaninen asennus 3 2 Sähköinen asennus 5 3 Sähkömagneettisten häiriöiden (EMI) välttäminen 6 4 MICROMASTER 420/440 taajuusmuuttajan käyttöönotto Oletusasetukset Käyttöönotto pikaoppaan kanssa Käyttöönotto Tilanäyttöpaneelin kanssa Käyttöönotto peruskäyttöpaneelin kanssa Parametrien ja asetusten muuttaminen BOP- ja AOP-paneelilta 11 5 Pikakäyttöönotto Tehdasarvojen palautus käyttämällä parametrejä P0010 & P Moottoritiedot "Pikakäyttöönottoa" varten Moottorin käynnistys/pysäytys Peruskäyttöpaneelilta (P0700 = 1) Käyttöönotto Tekstipaneelilta (AOP) Muut ohjaussovellukset Lisätietoja Näyttö- / käyttöpaneelin vaihtaminen Parametriarvojen yksittäisten numerokohtien arvon muuttaminen 14 7 Vianetsintä Tilanäyttöpaneelin kanssa Käyttöpaneelien (BOP & AOP) kanssa 15 8 Taajuusmuuttajan parametrointi - yleiskatsaus Perusparametrit 17 1

2 Vaarat, varoitukset ja huomautukset Seuraavat vaaraa, varotuksia ja huomautuksia koskevat ohjeet on annettu oman turvallisuutesi vuoksi. Niiden noudattaminen auttaa myös estämään mahdollisia vahinkoja taajuusmuuttajalle tai tai siihen liitetyn koneen komponenteille. Erityiset vaara-, varoitus- ja huomautusohjeet, jotka liittyvät juuri tiettyihin toimenpiteisiin, esitetään kunkin luvun alussa. Lue nämä tiedot huolella, kosa ne koskevat omaa turvallisuuttasi ja auttavat myös lisäämään MICROMASTER 420/440 taajuusmuuttajan sekä siihen liitetyn laitteiston käyttöikää.! Vaara Tämä laite tuottaa vaarallisia jännitteitä ja ohjaa pyöriviä tai liikkuvia mekaanisia osia. Kuolema, vakava ruumiinvamma tai huomattavat laitevahingot voivat olla seurauksena, jos tässä käyttöohjeessa olevia, vaarasta kertovia ohjeita ei noudateta. Laitteita saa käyttää vain pätevä henkilöstö. Henkilöstön on tutustuttava tässä ohjeessa oleviin turvallisuusohjeisiin ja oltava selvillä toimenpiteistä, jotka koskevat laitteen kuljettamista, asennusta ja käyttöä. Laitteen toimiva ja turvallinen käyttö riippuu oikeasta asennuksesta, käy ttöönotosta ja huollosta. Sähköiskuvaara. Välipiirikondensaattorit pitävät varauksensa viisi minuuttia jännitteen pois kytkemisen jälkeen. Laitteen moduuleihin ei saa puuttua millään tavoin ennen, kuin 5 minuuttia on kulunut syöttöjännitteen katkaisemisesta. Laitteella pystytään järjestämään sisäinen moottorin ylikuormitussuojaus standardin UL508C kappaleen 42 mukaisesti. Ks. parametrit P0610 (taso 3) ja P0335, I 2 T on PÄÄLLÄ oletusarvona. Moottorin ylikuormitussuojaus voidaan toteuttaa myös käyttämällä ulkoista PTC-elintä digitaalisen tulon/valvontapiirin kautta. Laite soveltuu käytettäväksi verkossa, joka pystyy syöttämään virtana enintään 10 ka (tehollisarvo) maksimijännitteellä 230/460V suojattuna sulakkeella (ks. taulukkoa käyttöohjeen sivulla 93). Käytä vain luokan 1 60/75 kuparijohtoja. Kiristysmomentit on esitet ty Käyttöohjeessa.! Varoitus Lasten ja muiden ulkopuolisten henkilöiden asiaton oleskelu laitteen lähellä on estettävä! Laitetta saa käyttää vain valmistajan määräämiin tarkoituksiin. Asiattomat muutokset ja sellaisten varaosien ja lisälaitteiden käy t- tö, jotka eivät sisälly valmistajan myyntiartikkeleihin tai suosituksiin, voivat aiheuttaa tulipaloja, sähköiskuja ja loukkaantumisia. Huom! Säilytä käyttöohjeet helposti esille saatavina lähellä laitetta sekä varmista, että ne ovat jokaisen koneen käy ttäjän käytettävissä. Aina kun on tehtävä mittauksia tai testauksia jännitteelliselle laitteistolle, turvaohjeen VBG 4.0 määräyksiä on noudatettava, ja erityisesti on noudatettava pykälää 8 Sallitut poikkeukset työskenneltäessä jännitteellisten osien parissa. Käytä tarkoitukseen soveltuvia elektronisia työkaluja. Lue turvaohjeet, varoitukset ja laitteeseen kiinnitetyt varoitustarrat huolellisesti ennen asennusta ja käyttöönottoa. Varmista, että kaikki varoituksia sisältävät tarrat pysyvät luettavina ja uusi puuttuvat tai vahingoittuneet tarrat. 2

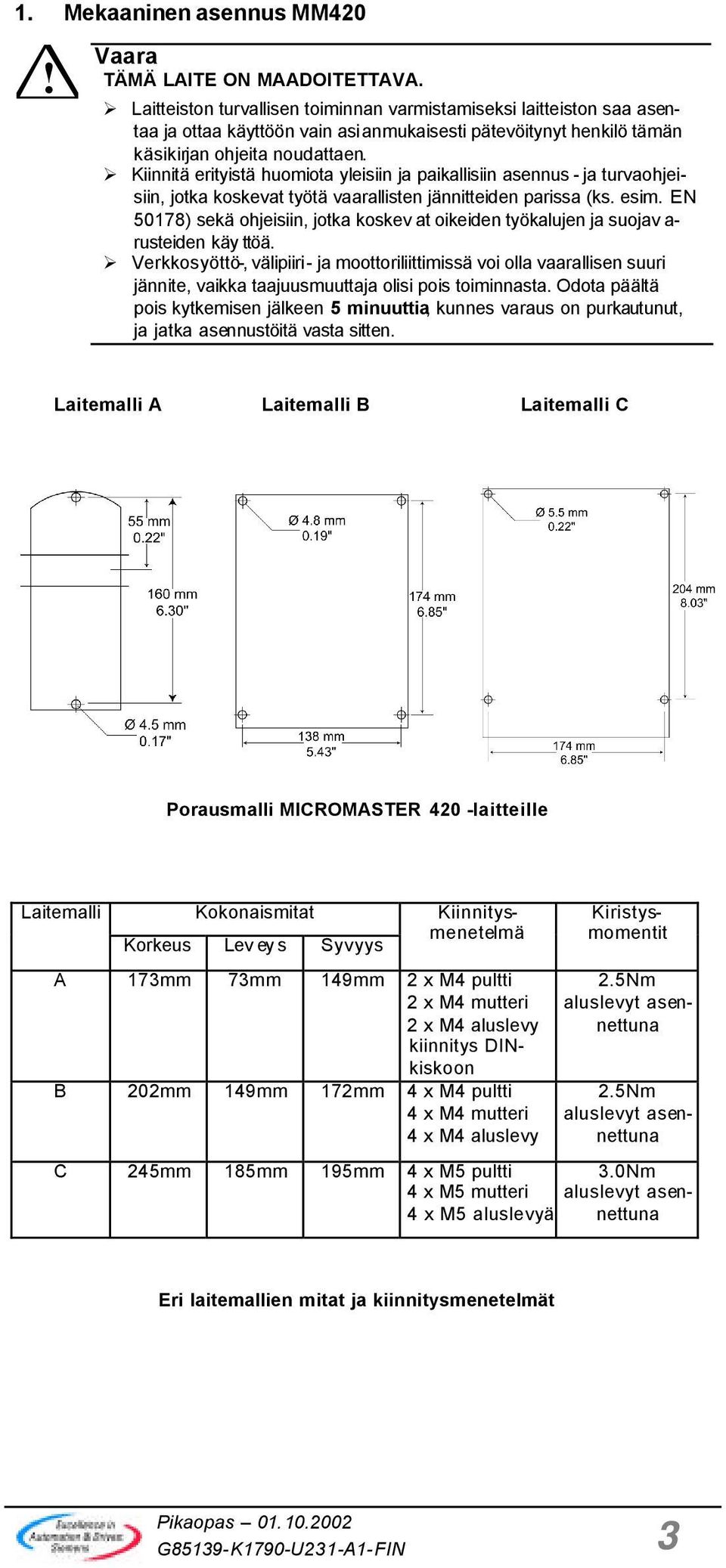

3 1. Mekaaninen asennus MM420! Vaara TÄMÄ LAITE ON MAADOITETTAVA. Laitteiston turvallisen toiminnan varmistamiseksi laitteiston saa asentaa ja ottaa käyttöön vain asianmukaisesti pätevöitynyt henkilö tämän käsikirjan ohjeita noudattaen. Kiinnitä erityistä huomiota yleisiin ja paikallisiin asennus - ja turvaohjeisiin, jotka koskevat työtä vaarallisten jännitteiden parissa (ks. esim. EN 50178) sekä ohjeisiin, jotka koskev at oikeiden työkalujen ja suojav a- rusteiden käy ttöä. Verkkosyöttö-, välipiiri- ja moottoriliittimissä voi olla vaarallisen suuri jännite, vaikka taajuusmuuttaja olisi pois toiminnasta. Odota päältä pois kytkemisen jälkeen 5 minuuttia, kunnes varaus on purkautunut, ja jatka asennustöitä vasta sitten. Laitemalli A Laitemalli B Laitemalli C Porausmalli MICROMASTER 420 -laitteille Laitemalli Kokonaismitat Korkeus Lev eys Syvyys Kiinnitysmenetelmä A 173mm 73mm 149mm 2 x M4 pultti 2 x M4 mutteri 2 x M4 aluslevy kiinnitys DINkiskoon B 202mm 149mm 172mm 4 x M4 pultti 4 x M4 mutteri 4 x M4 aluslevy Kiristysmomentit 2.5Nm aluslevyt asennettuna 2.5Nm aluslevyt asennettuna C 245mm 185mm 195mm 4 x M5 pultti 3.0Nm 4 x M5 mutteri aluslevyt asennettuna 4 x M5 aluslevyä Eri laitemallien mitat ja kiinnitysmenetelmät 3

4 1.1 Mekaaninen asennus MM440 Laitemalli A Laitemalli B Laitemalli C Laitemalli D Laitemalli E Laitemalli F Porausmallit MICROMASTER 440-laitteille Laitemalli Kokonaismitat Kiinnitystapa Korkeus Lev eys Syvyys (ruuvi/aluslevy/ mutteri A 173mm 73mm 149mm 2 x M4 kiinnitys DINkiskoon Kiristysmomentit 2.5Nm aluslevyt asennettuna B 202mm 149mm 172mm 4 x M4 2.5Nm C 245mm 185mm 195mm 4 x M5 3.0Nm D 520mm 275mm 245mm 4 x M8 3.0Nm E 650mm 275mm 245mm 4 x M8 3.0Nm F 850mm 350mm 300mm 4 x M8 3.0Nm Eri laitemallien päämitat ja kiinnitysmenetelmät 4

5 2. Sähköinen asennus! Vaara Ennen sähköasennusten suorittamista aseta syöttöjännitteen taajuus Euroopan tai Pohjois-Amerikan arvoja vastaavaksi. Pohjois- Amerikassa DIP-kytkin (2) on asetettava 60 Hz:lle (ylös). Eurooppalaisen syöttöverkon oloissa DIP-kytkin (2) voidaan jättää 50 Hz:n oletusasentoonsa (alas). Tutustu käyttöohjeen lukuun 2, kun asennat taajuusmuuttajaa laitteen v arastointijakson jälkeen. DIP-kytkintä 1 ei käytetä. HUOM! MM440 laitekoko A:ssa on irroitettava riviliitinmoduuli. Moduuli irroitetaan verkko ja moottorikaapelin liitännän ajaksi. 230V yksivaihe 400 V / 230 V (Pohj.-Amerikka) kolmivaihe Kolmiokytkentä Tähtikytkentä 230 V yksivaihe 400 V / 230 kolmivaihe Huom! Teholtaan yli 11 kw:n moottorit on konfiguroitu yleensä 400 V kolmioky tkennälle tai 690 V tähtikytkennälle. Moottori on kytkettävä oikein taajuusmuuttajan lähtöjännitteen mukaisesti. Lisätietoja on esitetty moottorin käyttöohjeessa. 5

6 3. Sähkömagneettisten häiriöiden (EMI) välttäminen Taajuusmuuttajat on suunniteltu käytettäväksi teollisuusympäristössä, jossa vaikuttaa yleensä korkea EMI-häiriöiden taso. Hyvä asennuskäytäntö varmistaa tavallisesti turvallisen ja ongelmattoman toiminnan. Jos ongelmia esiintyy, noudata alla esitettyjä toimintaohjeita. Toimenpiteet Varmista, että osaston kaikki laitteet on maadoitettu hyvin käyttämällä lyhy i- tä, paksuja maadoituskaapeleita, jotka on kytketty yhteiseen tähtipisteeseen tai väyläkiskoon. Varmista, että jokainen taajuusmuuttajaan liitetty ohjauslaite (kuten ohjelmoitava logiikka) on kytketty samaan maahan tai tähtipisteeseen kuin taajuusmuuttaja lyhyen, paksun yhteyden kautta. Kytke moottoreilta, joita ohjataan taajuusmuuttajilla, tuleva maa suoraan maaliitäntään (PE) vastaavassa taajuusmuuttajassa. Kytke moottoreilta, joita ohjataan taajuusmuuttajilla, tuleva maa suoraan maaliitäntään (PE) vastaavassa taajuusmuuttajassa. Päätä kaikkien kaapeleiden päät siististi varmistaen, että suojaamaton kaapelipää jää mahdollisimman lyhyeksi. Vedä ohjauskaapelit mahdollisimman erillään tehokaapeleista käyttäen eri kaapelikouruja ja sijoita ne 90º kulmaan toisiinsa nähden mikäli johtojen on ristettävä. Käytä suojattuja johtoja ohjauspiirin kytkennöissä aina, kun se on mahdollista. Varmista, että osaston kontaktorit on varustettu vaimennuspiirillä, joko RCelin vaihtovirtakontaktoreissa tai nk. flywheel-diodit tasavirtakontaktoreissa kytkettynä kelan yli. Myös varistorivaimentimet ovat tehokkaita. Tämä on tärkeää, kun kontaktoreita ohjataan taajuusmuuttajan releellä. Käytä suojattuja tai suojavaipallisia kaapeleita moottoriliitännässä ja maadoita suojavaippa kummastakin päästä kaapelikorvakkeiden avulla.! Vaara Turvamääräyksien osalta ei saa tehdä mitään kompromisseja, kun asennetaan taajuusmuuttajia! 6

7 4. MICROMASTER 420/440 taajuusmuuttajan käyttöönotto MICROMASTER 420/440 toimitetaan varustettuna tilanäyttöpaneelilla (SDP) ja oletusparametriasetuksilla, jotka kattavat seuraavat vaatimukset: Moottoriarvot, jännite, virta ja taajuus ovat yhteensopivat taajuusmuuttajan arvojen kanssa. (Suositellaan Siemensin standardimoottoria.) Lineaarinen V/f moottorin pyörimisnopeus, ohjattuna analogisella potentiometrillä. Suurin pyörimisnopeus 3000 min -1 taajuudella 50 Hz (3600 min -1 kun 60 Hz), säädettävissä potentiometrillä taajuusmuutt. analogisten tulojen kautta. Ylösajoaika / alasajoaika = 10 s. Jos halut monimutkaisemman sovelluksen mukaiset asetukset, tutustu Käyttöohjeen parametriluetteloon. Parametriarvojen vaihtamista varten tarvitaan jokin seuraavista moduuleista Peruskäyttöpaneeli" (BOP) tai Tekstipaneeli" (AOP), joita on kuvattu jäljempänä. Katso Käyttöohje ja Reference Manual -käsikirja. Tässä oppaassa selostetaan käyttöönotto tilanäyttöpaneelin ja "Pikakäyttöönotto" Peruskäyttöpaneelin (BOP) kanssa (mukana kaikki tarpeelliset parametrit). Tilanäyttöpaneelin korvaaminen käyttöpaneelilla, ks. luku 6 Huom! Taajuusasetus: taajuusmuuttaja toimitetaan seuraavanlaisena: DIP-kytkin 2: Off-asento: eurooppalaiset oletusarvot (50Hz, kw jne.) On-asento: pohjoisamerikkalaiset oletusarvot (60Hz, hp jne.) DIP-kytkin1: ei asiakkaan käytettäväksi. 4.1 Oletusasetukset MM420 DIP-kytkin 2 50 / 60 Hz kw / Analoginen lähtö Kuitt. Digitaaliset tulot Liittimet Parametri Oletustoiminta 1 5 P0701 = 1 Käyntiin/Seis eteen 2 6 P0702 = 12 Suunnanvaihto 3 7 P0703 = 9 Häiriön kuittaus Lähtörele 10/11 P0731 = 52.3 Häiriö Analoginen lähtö 12/13 P0771 = 21 Lähtötaajuus 7

8 MICROMASTER 440-taajuusmuuttajan käyttöönotto Kuten MM420 edellisellä sivulla Huom! Taajuusasetus: taajuusmuuttaja toimitetaan seuraavanlaisena: DIP-kytkin 2: Off-asento: eurooppalaiset oletusarvot (50Hz, kw jne.) On-asento: pohjoisamerikkalaiset oletusarvot (60Hz, hp jne.) DIP-kytkin1: ei asiakkaan käytettäväksi Oletusasetukset MM440 DIP-kytkimen 2 toiminta vastaava kuin MM420:llä auki = 50 Hz kiinni = 60 Hz Kuitt. AIN1 Off = [V], 0-10 V On = [A], 0-20 ma AIN2 Off = [V], 0-10 V On = [A], 0 20mA Analogilähtö 0-20 ma (500 Ω) ma N- P+ Taajuusohje I/0 Kuittaus Digitaalitulot Liittimet Parametri Oletustoiminta 1 5 P701 = 1 Käyntiin/seis eteen 2 6 P702 = 12 Suunnanvaihto 3 7 P703 = 9 Häiriön kuittaus 4 8 P704 = 15 Kiinteätaajuus P705 = 15 Kiinteätaajuus P706 = 15 Kiinteätaajuus 6 Lähtörele 1 18/19/20 P731 = 52.3 Häiriö Lähtörele 2 21/22 P732 = 52.7 Varoitus Lähtörele 3 23/24/25 P733 = 0 Vapaasti ohjelmoitava Analogilähtö 1 12/13 P771.1 = 21 Lähtötaajuus Analogilähtö 2 26/27 P771.2 = 21 Lähtötaajuus 8

9 4.2 Käyttöönotto pikaoppaan kanssa Mekaaninen ase nnus Sivu 3 ja 4 Sähköinen asennus Sivu 5 4 Käyttöönotto tilanäyttöpaneelin (SDP) kanssa Sivu 9 Käyttöönotto peruskäyttöpaneelin (BOP) kanssa Sivu 10 Komentolähde Oletus (P0700=2) Komentolähde BOP (P0700=1) On/Off-kytkimen kytkeminen Nopeusasetuspotentiometrin kytkeminen Suunnanvaihtokytkimen kytkeminen 4.3 Käyttöönotto Tilanäyttöpaneelin kanssa Kun MICROMASTER 420/440 laitteen käyttöönotto tehdään tilanäyttöpaneelin (SDP) kanssa, MICROMASTER 420/440 laitteen oletusasetusten on katettava käyttösovelluksen asettamat vaatimukset. Kytke Käyntiin/seis-kytkin liittimiin 5 ja 8 (MM440 liitin 5 ja 9 ) Kytke suunnanvaihtokytkin liittimiin 6 ja 8 (MM440 liitin 6 ja 9 ) Kytke häiriökuittauskytkin liittimiin 7 ja 8 (MM440 liitin 7 ja 9) Kytke analoginen taajuusnäyttö liittimiin 12 ja 13 Kytke digitalilähtö liittimiin 10 ja 11 (MM440 liittimet ) Kytke 5.0 k?:n nopeudensäätöpotentiometri liittimiin 1 4. Taajuusmuuttaja on nyt valmis käynnistettäväksi. 9

10 4.4 Käyttöönotto peruskäyttöpaneelin (BOP) kanssa Lisävarusteena saatavan Peruskäyttöpaneelin (BOP) avulla käyttäjä voi muuttaa MM420/440:n oletusasetuksia sovelluksen erityisvaatimuksia vastaavasti. Peruskäyttöpaneelin avulla on mahdollista päästä käsittelemään käsittelytason yksi, kaksi ja kolme parametrisarjoja. peruskäyttöpaneeli sisältää seuraavat ominaisuudet: Pyörimisnopeuden, taajuuden, moottorin pyörimissuunnan ja virran näyttö halutun mukaisesti. Peruskäyttöpaneeli asennetaan suoraan taajuusmuuttajan etupaneeliin. Pikakäyttöönottoa varten kannattaa käyttää tätä Pikaopasta. Käyttöönoton muista menetelmistä on tietoja Käyttöohjeessa ja Reference manual käsikirjassa. 1. Suunnanvaihto Moottorin pyörimissuunnan vaihto. Suunnanvaihto näytetään miinusmerkillä (-). 2. Taajuusmuutt. Ttaajuusmuuttajan käynnitys-painike. käynnistys Oletusarvona tämä painike on estetty. Painike aktivoidaan asettamalla P0700 = Taajuusmuuttajan Painike pysäyttää moottorin parametrissä pysäytys P1121 (Alasajoaika) asetetussa ajassa. 4. Ryömintäajo Silloin kun taajuusmuuttajalla ei ole käynnissä tämä painike saa moottorin käynnistymään ja pyörimään ennalta asetetulla ryömintätaajuudella. Taajuusmuuttaja pysähtyy, kun painike vapautetaan. 5. Parametrien Painikkeella käyttäjä pääsee käsittelemään käsittely valitun käsittelytason mukaisia parametrejä. 6. Arvon Painikkeella pienennetään näytössä pienentäminen olevaa arvoa. Peruskäyttöpaneelilla taajuusohjearvoa päästään muuttamaan asettamalla P1000 = 1 (kun P0700 = 1). 7. Arvon Painikkeella suurennetaan näytössä suurentaminen olevaa arvoa. Peruskäyttöpaneelilla taajuusohjearvoa päästään muuttamaan asettamalla P1000 = 1 (kun P0700 = 1) 8. Funktionäppäin Häiriön kuittaus. Painikkeella voidaan myös nopeasti hakea lisätietoja paneelin näyttöön. Ks. MM420/440-käyttöohjeen sivulla 42/. 10

11 4.5 Parametrien ja asetusten muuttaminen BOP- ja AOP-paneelilta Seuraavassa esitetään kuinka muutetaan parametriä P1082. Kuvaus toimii esimerkkinä parametrien muuttamisesta peruskäyttöpaneelin (BOP) avulla. Vaihe Saatava näyttö 1 Paina, parametrointi-ikkuna avautuu 2 Paina,kunnes näytöllä näkyy P Paina, pääsy P0010:n arvotasolle 4 Paina, asetus P0010=1 5 Paina, tallennus ja poistuminen arvotasolta 6 Paina, kunnes näytöllä näkyy P Paina, pääsy P1082:n arvotasolle 8 Paina, haluamasi taajuuden valinta 9 Paina, tallennus ja poistuminen arvotasolta 10 Paina P0010, paluu parametriin 11, pääsy P0010:n arvo- Paina tasolle 12 Paina, palautus arvoon P0010 = 0 13 Paina, tallennus ja poistuminen arvotasolta 14 Paina r0000, paluu parametriin 15 Paina, poistuminen parametroinnista LCD-näytössä vuorottelee oloarvotaajuus ja annettu taajuusohjearvo Haluttu suurin taajuus on nyt tallennettu. 11

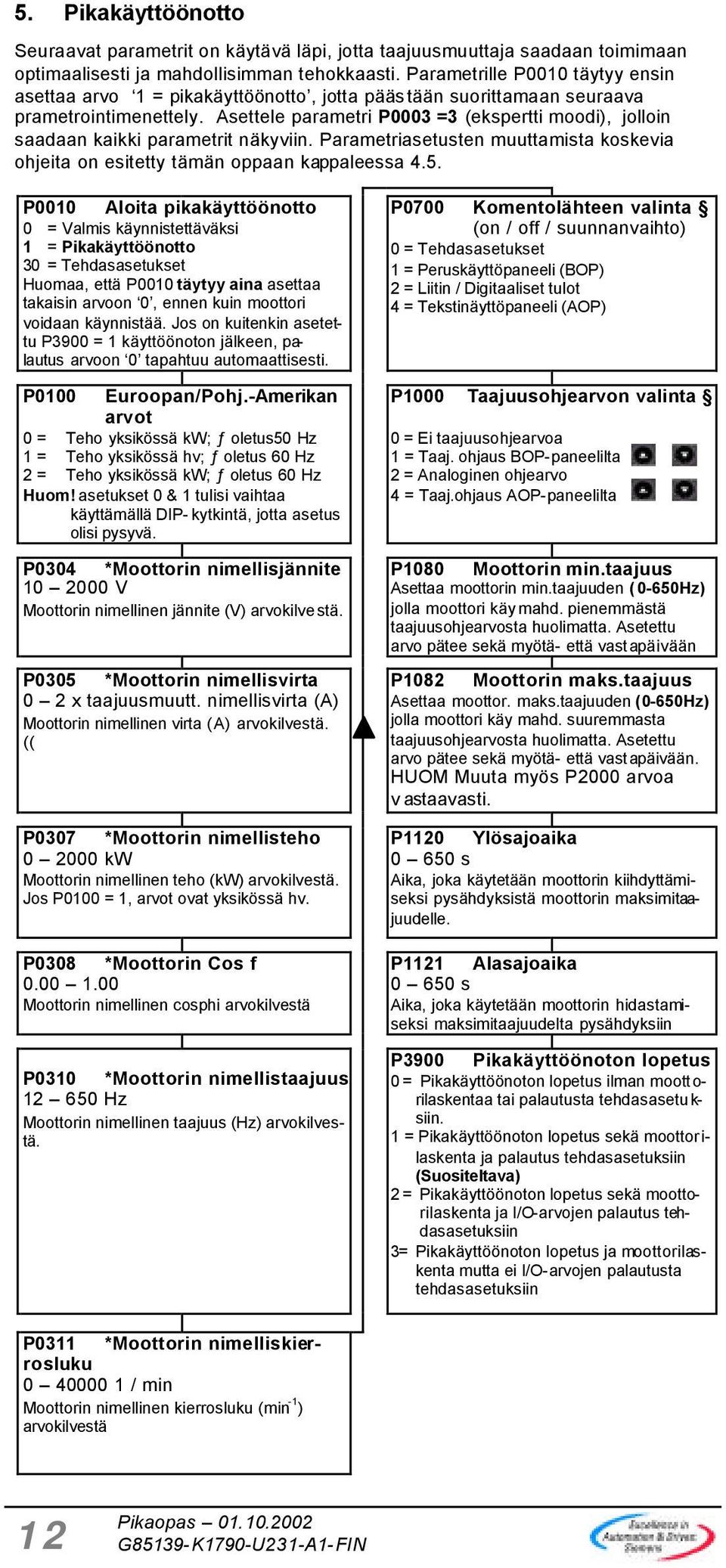

12 5. Pikakäyttöönotto Seuraavat parametrit on käytävä läpi, jotta taajuusmuuttaja saadaan toimimaan optimaalisesti ja mahdollisimman tehokkaasti. Parametrille P0010 täytyy ensin asettaa arvo 1 = pikakäyttöönotto, jotta päästään suorittamaan seuraava prametrointimenettely. Asettele parametri P0003 =3 (ekspertti moodi), jolloin saadaan kaikki parametrit näkyviin. Parametriasetusten muuttamista koskevia ohjeita on esitetty tämän oppaan kappaleessa 4.5. P0010 Aloita pikakäyttöönotto 0 = Valmis käynnistettäväksi 1 = Pikakäyttöönotto 30 = Tehdasasetukset Huomaa, että P0010 täytyy aina asettaa takaisin arvoon 0, ennen kuin moottori voidaan käynnistää. Jos on kuitenkin asetettu P3900 = 1 käyttöönoton jälkeen, palautus arvoon 0 tapahtuu automaattisesti. P0100 Euroopan/Pohj.-Amerikan arvot 0 = Teho yksikössä kw; ƒ oletus50 Hz 1 = Teho yksikössä hv; ƒ oletus 60 Hz 2 = Teho yksikössä kw; ƒ oletus 60 Hz Huom! asetukset 0 & 1 tulisi vaihtaa käyttämällä DIP-kytkintä, jotta asetus olisi pysyvä. P0304 *Moottorin nimellisjännite V Moottorin nimellinen jännite (V) arvokilvestä. P0305 *Moottorin nimellisvirta 0 2 x taajuusmuutt. nimellisvirta (A) Moottorin nimellinen virta (A) arvokilvestä. (( P0307 *Moottorin nimellisteho kw Moottorin nimellinen teho (kw) arvokilvestä. Jos P0100 = 1, arvot ovat yksikössä hv. P0308 *Moottorin Cos f Moottorin nimellinen cosphi arvokilvestä P0310 *Moottorin nimellistaajuus Hz Moottorin nimellinen taajuus (Hz) arvokilvestä. P0700 Komentolähteen valinta (on / off / suunnanvaihto) 0 = Tehdasasetukset 1 = Peruskäyttöpaneeli (BOP) 2 = Liitin / Digitaaliset tulot 4 = Tekstinäyttöpaneeli (AOP) P1000 Taajuusohjearvon valinta 0 = Ei taajuusohjearvoa 1 = Taaj. ohjaus BOP-paneelilta 2 = Analoginen ohjearvo 4 = Taaj.ohjaus AOP-paneelilta P1080 Moottorin min.taajuus Asettaa moottorin min.taajuuden (0-650Hz) jolla moottori käy mahd. pienemmästä taajuusohjearvosta huolimatta. Asetettu arvo pätee sekä myötä- että vastapäivään P1082 Moottorin maks.taajuus Asettaa moottor. maks.taajuuden (0-650Hz) jolla moottori käy mahd. suuremmasta taajuusohjearvosta huolimatta. Asetettu arvo pätee sekä myötä- että vastapäivään. HUOM Muuta myös P2000 arvoa vastaavasti. P1120 Ylösajoaika s Aika, joka käytetään moottorin kiihdyttämiseksi pysähdyksistä moottorin maksimitaajuudelle. P1121 Alasajoaika s Aika, joka käytetään moottorin hidastamiseksi maksimitaajuudelta pysähdyksiin P3900 Pikakäyttöönoton lopetus 0 = Pikakäyttöönoton lopetus ilman moottorilaskentaa tai palautusta tehdasasetuksiin. 1 = Pikakäyttöönoton lopetus sekä moottorilaskenta ja palautus tehdasasetuksiin (Suositeltava) 2 = Pikakäyttöönoton lopetus sekä moottorilaskenta ja I/O-arvojen palautus tehdasasetuksiin 3= Pikakäyttöönoton lopetus ja moottorilaskenta mutta ei I/O-arvojen palautusta tehdasasetuksiin P0311 *Moottorin nimelliskierrosluku / min Moottorin nimellinen kierrosluku (min -1 ) arvokilvestä 12

13 5.1 Tehdasasetusarvojen palautus (reset) käyttämällä parametrejä P0010 & P0970 Taajuusmuuttajan nollaamiseksi P0010 on asetettava arvoon 30 (tehdasasetukset), sen jälkeen voidaan asettaa P0970:lle arvo 1. Taajuusmuuttaja palauttaa automaattisesti kaikki parametriarvot niiden oletusarvoihin. Tämä voi olla hyödyllistä, jos kohtaat ongelmia parametroinnissa ja haluat aloittaa alusta. Ilmoittaa parametrit, joissa asetusmahdollisuuksia on enemmän erikoissovelluksia varten.. katso CD:llä toimitettavaa Käsikirjaa tai Käyttöohjetta. * Moottoria koskevat parametrit: ks. kuvaa moottorin arvokilvestä. 5.2 Moottoritiedot "Pikakäyttöönottoa varten Optimisuorituskyvyn saamiseksi, MM420/440 laitteelle on asetettava moottorin nimellisarvot asianmukaisiin parametreihin. Alla oleva kuva ilmoittaa tiedot, jotka tarvitaan moottorin arvokilvestä ja parametrit, joille nämä arvot on asetettava. 5.3 Moottorin käynnistys/pysäytys Peruskäyttöpaneelilta (P0700 = 1), (P1000 = 1) 1. Paina vihreää nappia (RUN) moottorin käynnistämiseksi. 2. Paina nappia YLÖS moottori pyöriessä. Moottorin pyörimisnopeus kasvaa 50 Hz:iin. 3. Kun taajuusmuuttaja saavuttaa 50 Hz, paina nappia ALAS. Moottorin pyörimisnopeus ja näytön arvo pienenevät. 4. Vaihda moottorin pyörimissuunta ETEEN / TAAKSE -napilla. 5. Punainen nappi PYSÄYTTÄÄ moottorin. 5.4 Käyttöönotto Tekstipaneelilta (AOP) Tekstipaneelilla (AOP), joka on lisävaruste, on samat toiminnot kuin peruskäy t- täjäpaneelilla ja sisältää lisäksi seuraavat ominaisuudet: Tietoliikenne RS232-liitännän kautta Laajennettu kielituki Diagnostiikkavalikko ja vianetsintätoiminto Voimassa olevien parametrien, häiriötilojen jne. selitys. Näyttää kierrosluvun, taajuuden moottorin pyörimissuunnan ja virran arvon. Pystyy tallentamaan ja lataamaan jopa 10 parametrisarjaa. 5.5 Muut ohjaussovellukset MICROMASTER 420 laitetta voidaan myös seuraavilla tavoilla: Digitaaliset tulot / analogiset tulot Sarjalinkki USS-protokollalla Automaatiojärjestelmä PROFIBUS-yhteyden kautta 5.6 Lisätietoja... Lisätietoja muista ohjausmahdollisuuksista saat tutustumalla MM420 ja MM440-käyttöohjeeseen ja parametrilistaan, jotka toimitetaan CD-versioina taajuusmuuttajan mukana. 13

14 6. Näyttö- / käyttöpaneelin vaihtaminen Käyttöpaneelin vaihtamismenettely on esitetty alla olevissa kuvissa. 6.1 Parametriarvojen yksittäisten numerokohtien arvon muuttaminen Parametriarvo saaraan muutetuksi nopeasti, kun näytön yksittäisten numerokohtien arvo muutetaan seuraavasti: 1. Varmista, että olet parametriarvon muuttamistasolla (ks. Parametrien muuttaminen BOP:n kanssa ). 2. Paina (toimintonappi), jolloin oikean laidan numerokohta alkaa vilkkua. 3. Muuta tämän numerokohdan arvoa napeilla /. 4. Paina (toimintanappi) uudestaan, jolloin seuraava numerokohta alkaa vilkkua. 5. Suorita vaiheet 2 4, kunnes näytön arvo on haluamasi. 6. Paina, jolloin pääset parametriarvon muuttamisesta, ja tallenna arvo. 14

15 7. Vianetsintä 7.1 Tilanäyttöpaneelin kanssa Taajuusmuuttajan käyttötila esitetään Tilanäyttöpaneelin vihreällä ja keltaisella LEDillä. Nämä LEDit ilmoittavat seuraavat varoitus- ja häiriötilat. Vihreä Keltainen Priorit. Taajuusmuuttajakäytön tila järjest. OFF OFF 1 Laite ei saa verkkojännitettä OFF ON 8 Taajuusmuuttajan häiriö muu kuin alla lueteltu ON OFF 13 Taajuusmuuttaja käynnissä ON ON 14 Valmis käynnistykseen standby OFF vilkkuu -R1 4 Häiriö ylivirta vilkkuu -R1 OFF 5 Häiriö ylijännite vilkkuu -R1 ON 7 Häiriö moottorin ylilämpö ON vilkkuu -R1 8 Häiriö taajuusmuutt. ylilämpö vilkkuu R1 vilkkuu -R1 9 Varoitus: virtaraja - LEDit vilkkuvat samassa tahdissa vilkkuu -R1 vilkkuu -R1 11 Muu varoitus - LEDit vilkkuvat vuorotahtia vilkkuu -R1 vilkkuu -R2 6/10 Alijännitehäiriötila/Alijännitevaroitus vilkkuu -R2 vilkkuu -R1 12 Taajuusmuuttaja ei ole valmiina näyttö >0 vilkkuu R2 vilkkuu R2 2 ROM-vika - LEDit vilkkuvat samassa tahdissa vilkkuu R2 vilkkuu R2 3 RAM-vika- LEDit vilkkuvat vuorotahtia R1- päälläoloaika 900ms R2- päälläoloaika 300ms 7.2 Käyttöpaneelien (BOP & AOP) kanssa Seuraavat häiriökoodit Perus- ja Tekstipaneelilla ilmoittavat taajuusmuuttajan tilan: BOP/AOP-häiriökoodi F0001 F0002 F0004 F0011 MICROMASTER 420/440 taajuusmuuttajan tila Ylivirta Ylijännite Taajuusmuuttajan ylilämpö (sisäinen PTC) Moottorin ylilämpö I²t-laskennan tuloksena Ylivirta (Häiriö F0001) Ylösajoaika liian lyhyt. Suurenna P1120:n arvoa vastaavasti. Jännitteenlisäys liian suuri. Pienennä parametrejä P1310, P1311 ja P1312 estääksesi moottorin liian magnetoinnin. Ylijännite (Häiriö F0002) Alasajoaika asetettu liian lyhyeksi. Suurenna P1121:n arvoa vastaavasti. Huom! On mahdollista, että moottorin suorituskyky heikkenee pienillä taajuuksilla, jos parametrin P1310 arvo on pienempi kuin 50 (oletusarvo). Muiden häiriökoodien selitys löytyy MICROMASTER 420/440 käyttöohjeesta, joka toimitetaan CD-versiona taajuusmuuttajan mukana. Häiriöilmoitukset kuitataan Fn-painikkeella 15

16 8. Taajuusmuuttajan parametrointi - yleiskatsaus Edellytys: Mekaaninen ja sähköinen asennus tehty valmiiksi. Syötön taajuuden asetus: DIP Switch 2: Off = 50 Hz / ON = 60 Hz Jännite kytketty Pikakäyttöönotto P0010 = 1 Ks. kappale 5. Monia sovelluksia varten taajuusmuuttaja on tällä valmis. Muut käyttöönottotoimet P0004:llä ja P0003:lla Katsaus parametrin rakenteesta on annettu oikealla. Yksityiskohtainen kuvaus löytyy Käyttöohjeesta Reference manual käsikirjasta. 16

17 8.1 Perusparametrit MM420/MM440 PERUSPARAMETRIT P 003 Parametrointioikeus ( 1 = normaali, 3 = ekspertti ) P 010 Käyttöönottoparametrit ( 0 ) 0 = valmis käynnistykseen 1 = pikakäyttöönotto 30 = tehdasasetuksien palautus r 018 Softaversio ( * ) r 020 Taajuusohje ( Hz) MM440 r 021 Taajuusolo ( Hz) r 022 Nopeusolo (laskettu) ( 1/min ) MM440 r 027 Lähtövirta ( A ) r 031 Moottorin momentti ( Nm ) MM440 r 061 Roottorin nopeus (mitattu) (Hz) MM440 P 304 Moottorin nimellisjännite ( * / V) P 305 Moottorin nimellisvirta ( * / A ) P 307 Moottorin nimellisteho ( * / kw ) P 308 Moottorin cos phi ( * / cos f ) P 310 Moottorin nimellistaajuus ( * / Hz ) P 311 Moottorin nimellisnopeus ( * / 1/min ) P 350 Staattoriresistanssi (*/ Ohm) P 601 Moottorin lämpötilavalvonta ( 0, ei anturia ) MM440 P 640 Moottorin ylikuormitusraja ( 150 % ) P700 Ohjauspaikan valinta (2, riviliittimet) 0 = tehdasasettelut 1 = BOP 2 = riviliittimet 4 = AOP P Digitalitulojen 1 8 toiminta ( 0 99 ) 0 = tulo estetty 1 = käyntiin eteen 12 = suunnanvaihto 15 = kiinteät taajuudet P Digitalilähtöjen 1 3 toiminta ( 0 53.B ) 52.2 = käynnissä 52.3 = häiriö 52.7 = varoitus 52.C = jarrun ohjaus (vapautus P1215) P 918 Profibusosoite ( 3 ) P 927 Parametrointioikeus (15, kaikki tavat vapautettu) r 947 Viimeisin häiriökoodi ( - ) P 970 Tehdasasetukset P 10 = 30, P970 = 1 P 1000 Taajuusohjeen valinta ( 2 ) 1 = näppäimistö moottoripotikka (BOP/AOP) 2 = analogiohje 1 3 = kiinteät taajuudet P1001- Kiinteät taajuudet 1 7 (0,5,10,15,20,25,30) P 1007 P 1070 Pääohjearvon valinta ( ) MM = analogitulo = analogitulo = kiinteät taajuudet 1050 = moottoripotentiometri P 1080 Minimitaajuus ( 0 Hz) P 1082 Maksimitaajuus ( 50 Hz ) P 2000 Referenssitaajuus ( 50 Hz = 100 % = 4000 Hex) P 1120 Kiihdytysaika ( 10 s ) P 1121 Jarrutusaika ( 10 s ) P 1210 Automaatt. jälleenkäynnistys ( 1 ) 1 = kuittaus jännitteen kytkemisen jälkeen 2 = autom.käynnistys jännitteen kytkemisen jälkeen 3 = kuittaus ja autom.käynnistys jännitteen kytkemisen jälkeen 17
