1 (10-01)/TR Villavent VR 400/700 DC Käyttö- ja huolto-ohjeet Drift - och skötselanvisningar

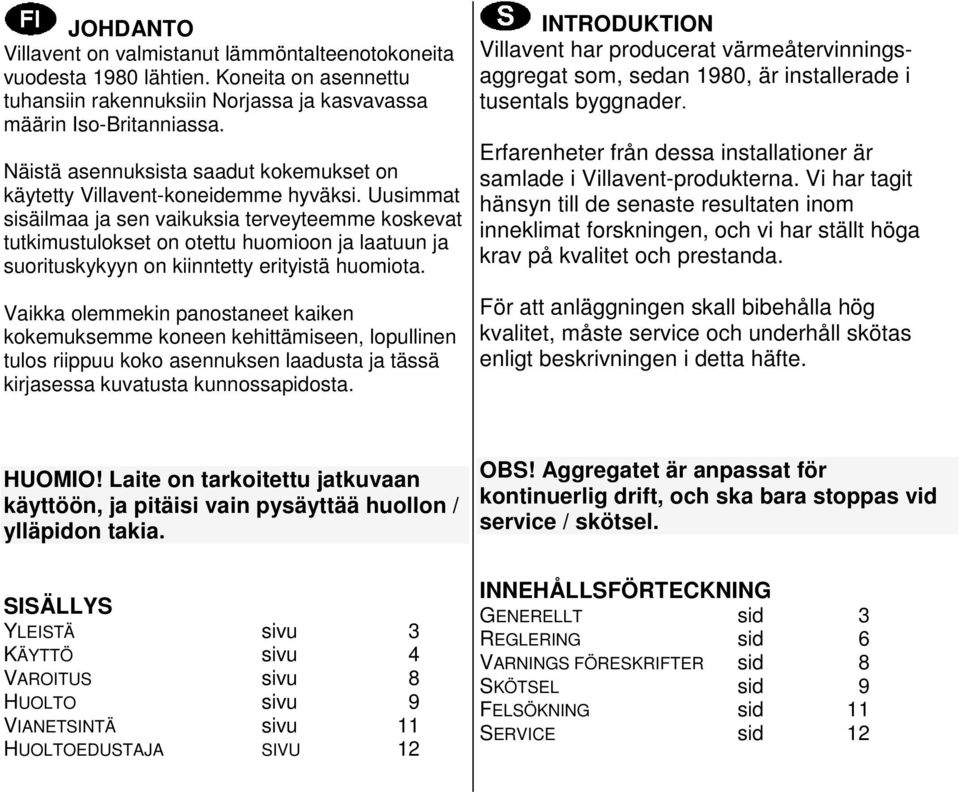

2 JOHDANTO Villavent on valmistanut lämmöntalteenotokoneita vuodesta 1980 lähtien. Koneita on asennettu tuhansiin rakennuksiin Norjassa ja kasvavassa määrin Iso-Britanniassa. Näistä asennuksista saadut kokemukset on käytetty Villavent-koneidemme hyväksi. Uusimmat sisäilmaa ja sen vaikuksia terveyteemme koskevat tutkimustulokset on otettu huomioon ja laatuun ja suorituskykyyn on kiinntetty erityistä huomiota. Vaikka olemmekin panostaneet kaiken kokemuksemme koneen kehittämiseen, lopullinen tulos riippuu koko asennuksen laadusta ja tässä kirjasessa kuvatusta kunnossapidosta. INTRODUKTION Villavent har producerat värmeåtervinningsaggregat som, sedan 1980, är installerade i tusentals byggnader. Erfarenheter från dessa installationer är samlade i Villavent-produkterna. Vi har tagit hänsyn till de senaste resultaten inom inneklimat forskningen, och vi har ställt höga krav på kvalitet och prestanda. För att anläggningen skall bibehålla hög kvalitet, måste service och underhåll skötas enligt beskrivningen i detta häfte. HUOMIO! Laite on tarkoitettu jatkuvaan käyttöön, ja pitäisi vain pysäyttää huollon / ylläpidon takia. SISÄLLYS YLEISTÄ sivu 3 KÄYTTÖ sivu 4 VAROITUS sivu 8 HUOLTO sivu 9 VIANETSINTÄ sivu 11 HUOLTOEDUSTAJA SIVU 12 OBS! Aggregatet är anpassat för kontinuerlig drift, och ska bara stoppas vid service / skötsel. INNEHÅLLSFÖRTECKNING GENERELLT sid 3 REGLERING sid 6 VARNINGS FÖRESKRIFTER sid 8 SKÖTSEL sid 9 FELSÖKNING sid 11 SERVICE sid 12

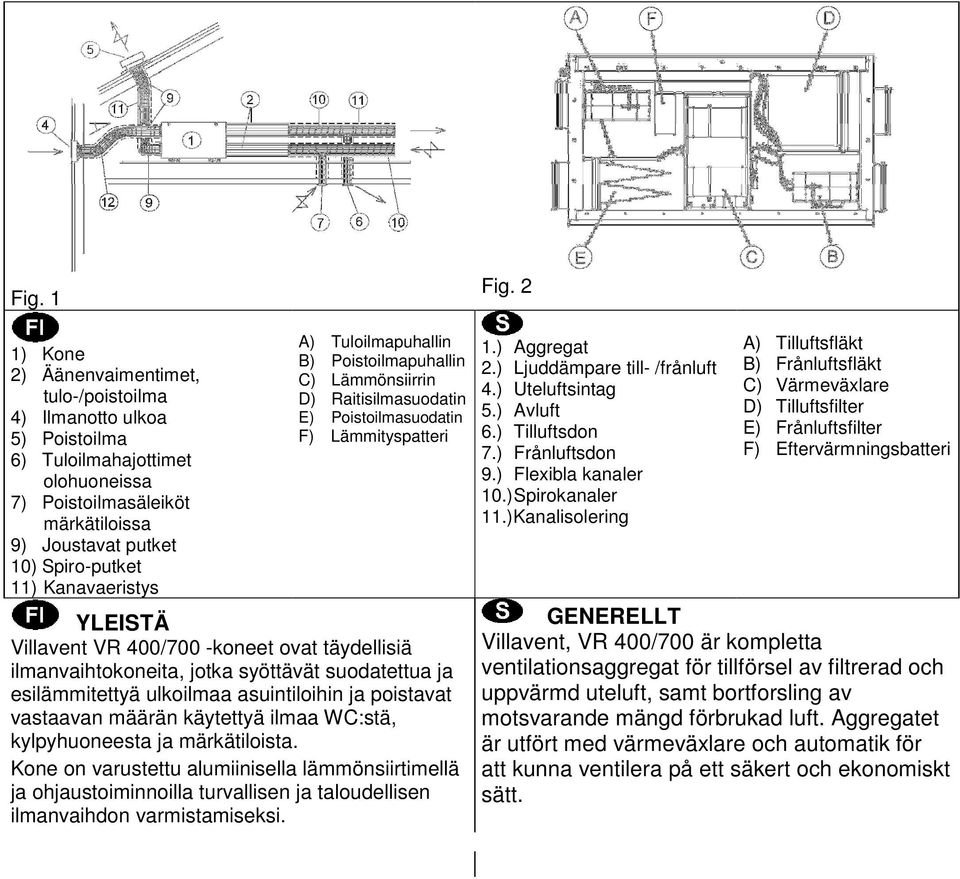

3 Fig. 1 1) Kone 2) Äänenvaimentimet, tulo-/poistoilma 4) Ilmanotto ulkoa 5) Poistoilma 6) Tuloilmahajottimet olohuoneissa 7) Poistoilmasäleiköt märkätiloissa 9) Joustavat putket 10) Spiro-putket 11) Kanavaeristys A) Tuloilmapuhallin B) Poistoilmapuhallin C) Lämmönsiirrin D) Raitisilmasuodatin E) Poistoilmasuodatin F) Lämmityspatteri YLEISTÄ Villavent VR 400/700 -koneet ovat täydellisiä ilmanvaihtokoneita, jotka syöttävät suodatettua ja esilämmitettyä ulkoilmaa asuintiloihin ja poistavat vastaavan määrän käytettyä ilmaa WC:stä, kylpyhuoneesta ja märkätiloista. Kone on varustettu alumiinisella lämmönsiirtimellä ja ohjaustoiminnoilla turvallisen ja taloudellisen ilmanvaihdon varmistamiseksi. Fig. 2 1.) Aggregat 2.) Ljuddämpare till- /frånluft 4.) Uteluftsintag 5.) Avluft 6.) Tilluftsdon 7.) Frånluftsdon 9.) Flexibla kanaler 10.) Spirokanaler 11.)Kanalisolering A) Tilluftsfläkt B) Frånluftsfläkt C) Värmeväxlare D) Tilluftsfilter E) Frånluftsfilter F) Eftervärmningsbatteri GENERELLT Villavent, VR 400/700 är kompletta ventilationsaggregat för tillförsel av filtrerad och uppvärmd uteluft, samt bortforsling av motsvarande mängd förbrukad luft. Aggregatet är utfört med värmeväxlare och automatik för att kunna ventilera på ett säkert och ekonomiskt sätt.

4 KÄYTTÖ (Kuva 3) Konetta käytetään yhdestä tai useammasta CD-tyyppisestä ohjauspaneelista. Valikkovalitsin (toiminnon valinta ja valikoissa liikkuminen) Vahvista (valintojen vahvistuspainike) Takaisin (paluu taaksepäin valikkotasolla) Näyttö (tiedot käytöstä, käyttöasetuksista, muutoksista jne.) Normaalissa päivittäisessä käytössä ei ole tarpeen muutta asetuksia. Ilmavirtaa ja tuloilman lämpötilaa voidaan säätää tarvittaessa. Symboli: Ilmavirran (puhaltimen nopeuden) valinta : Näytössä näkyy: Kierrä valikkovalitsinta kunnes puhallinsymboli merkitään. Vahvista Min. Norm. Max. Valitse haluttu ilmavirta kiertämällä valikkovalitsinta. Vahvista Minimi-ilmanvaihto (Minimi.) Voidaan käyttää, kun rakennus jää tyhjilleen pidemmäksi aikaa viileällä säällä. Normaali ilmanvaihto (Nim.) Antaa tarvittavan ilmanvaihdon. Ilmavirta ja ilmatasapaino pidetään automaattisesti yllä. Pakkoilmanvaihto (Maks.) Ilmavirran lisäämiseen tarvittaessa Ilmavirta l/s Symboli: Tuloilman lämpötilan valinta: Näytössä näkyy: Ilmanvaihtojärjestelmä tuottaa hyvän ilmanlaadun rakennukseen, mutta osallistuu tilojen lämmitykseen tai jäähdytykseen hyvin vähäisessä määrin. Tuloilman lämpötilaa voidaan silti haluta säätää. Kierrä valikkovalitsinta kunnes tuloilman lämpötilan symboli merkitään. Ilmavirta l/s Vahvista.Säädä lämpötilaa tarpeen mukaan ylös/alas kiertämällä Min. Norm. Maks. valikkovalitsinta. Lämpötila voidaan säätä 5 porrasta (12, 14.5, 17, 19.5 ja 22 C), kun jälkilämmityspatteri on aktivoitu. Silloin kun jälkilämmitys ei ole aktivoitu lämpötilaa voidaan säätä 15, 16, 17, 18 ja 19 C. Tyhjä symboli tarkoittaa Kesäkäyttö (katso alla oleva Automaattinen Kesäkäyttö ) Vahvista Lisälämmitys päällä Paras energia- ja ilmanvaihtotehokkuus saavutetaan alhaisella tuloilman lämpötilalla. Automaattinen kesäkäyttö Tuloilman lämpötila on korkeampi kun asetukset: Lämmöntalteenotto on pois päältä Poistoilman lämpötila on alle ulkoilman lämpötilan: Tuloilmaa jäähdytetään lämmönsiirrinyksikössä Alhaisilla ulkoilman lämpötiloilla voidaan saavuttaa alennettu huonelämpötila valitsemalla manuaalinen kesäkäyttö ja pakkoilmanvaihto. Manuaalinen kesäkäyttö : Lämmönsiirrin pois Manuaalinen kesäkäyttö Kierrä valikkovalitsinta kunnes tuloilman lämpötilan symboli merkitään. Vahvista. Kierrä valikkovalitsin kohtaan Manuaalinen kesäkäyttö. Vahvista. Tuloilman lämpötila Takaisin Pakkoilmanvaihto: Ilmavirta l/s Kierrä valikkovalitsinta kunnes puhallinsymboli merkitään. Vahvista Maks. Valitse maksimi-ilmavirta kiertämällä valikkovalitsinta. Vahvista (Automaattinen palautus normaalikäyttöön, jos tuloilman lämpötila on alle 5 o C.)

5 Pois kotoa Kun rakennus jää tyhjilleen pidemmäksi aikaa alennetulla huonelämpötilalla, valitse Pois kotoa. Tämä toiminto alentaa tuloilman lämpötilaa n. 10 o C. Pois kotoa -toiminto valitaan erillisellä kytkimellä (katso Asennusohjeet - Sähköliitännät ). Suodattimen vaihto Vaihda suodatin, kun asetettu aika ylittyy. Teho alenee, jos suodattimia ei vaihdeta. Käyttöajan valinta: Katso Asennusohjeet, Käyttöönotto. Suodattimen vaihto: Katso Huolto Käyttöajan nollaus suodattimen vaihdon jälkeen Pois kotoa Suodatin Kierrä valikkovalitsinta kunnes Service merkitään. Vahvista Vahvista suodatinaika painamalla Vahvista painamalla ja Kyllä merkitään Huolto Suodatinaika Vahvista painamalla ja Ei merkitään Suodatinaika Nollaus: Kyllä Lopeta painamalla (kaksi kertaa) Käyttöajan nollaus suodattimen vaihdon jälkeen voidaan tehdä myös erillisellä kytkimellä (katso Asennusohjeet - Sähköliitännät ). Ajastinsäätö Jos järjestelmä huolehtii liikerakennuksen ilmanvaihdosta, saatetaan tarvita viikkoajastintoimintoa vaihtamaan päivä- ja yökäytön (rajoitettu ilmanvaihto) välillä. Näyttöön tulee teksti Night operation, kun kone toimii rajoitetulla ilmanvaihdolla. Suodattimen Vaihtoaika x Yökäyttö Yökäyttö voidaan ohittaa ja vaihtaa normaalikäytöksi erillisellä kytkimellä. Katso Asennusohjeet Sähköliitännät. Käyttöajan valinta ohitukselle: Kierrä valikkovalitsinta kunnes Service merkitään. Vahvista Huolto Kierrä valikkovalitsinta. kunnes Lisäaikakäyttö merkitään. Vahvista Huolto/Lisäaikakäyttö Vahvista painamalla. Minuutit näkyvät näytössä. Kierrä valikkovalitsinta ja valitse ohituksen käyttöaika ( min). Vahvista. Lopeta painamalla (kaksi kertaa) Lisäaikakäyttö Minuutteja: xxx Ilmavirta Iso/Nimel./ Pieni Sulatustason asentaminen Kone on varustettu automaattisella jäätymisesto joka aktivoituu kun LTO ympärillä on vaara jäähtyä. Ulkolämpötila määrää sulatustarpeen, tuloilma alennetaan ja /tai poistoilmaa lisätään esiasetettujen aikajaksoihin jotka riippuu ulkoilman lämpötilasta sekä annetun sulatustason herkkyys (katso taulukko Automaattinen Sulatustoiminto asennusohjeissa). Sulatustasot asetetaan koneen ohjauspaneelista. Seuraava kuvaus näyttää asennus ohjeet. Tehdas asetuksena on laitettu sulatustaso 3. Kierrä valikkovalitsinta kunnes Huolto merkitään. Vahvista Kierrä valikkovalitsinta painamalla. Kierrä valikkovalitsinta painamalla. kunnes "Toiminnot" merkitään ja vahvista kunnes "Sulatus", merkitään ja vahvista Toiminnot Sulatus Tila 3 merkitä. Muuta haluttuun sulatustasoon valikkovalitsimella Vahvista.Lopeta painamalla (kaksi kertaa) ja Tila

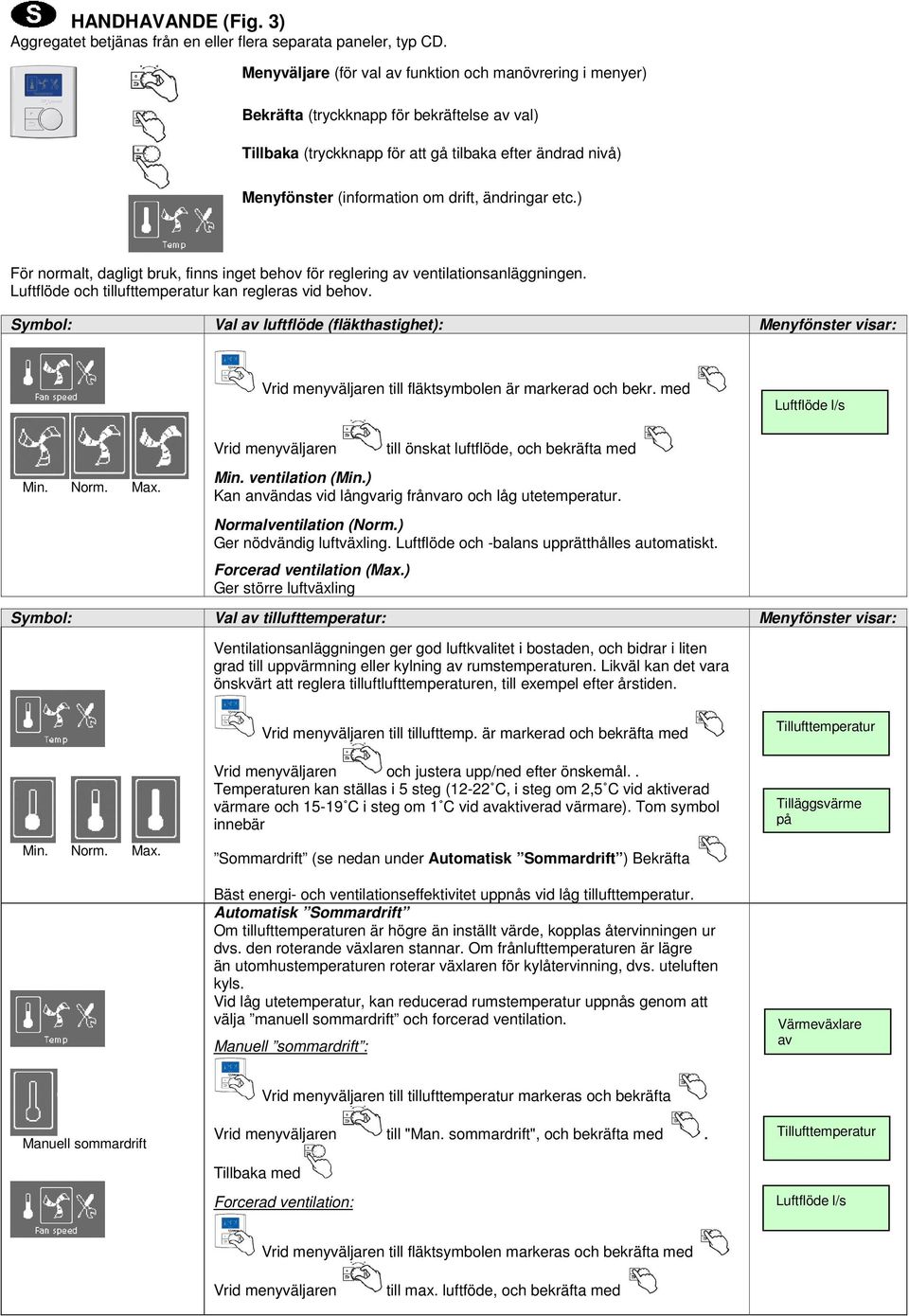

6 HANDHAVANDE (Fig. 3) Aggregatet betjänas från en eller flera separata paneler, typ CD. Menyväljare (för val av funktion och manövrering i menyer) Bekräfta (tryckknapp för bekräftelse av val) Tillbaka (tryckknapp för att gå tilbaka efter ändrad nivå) Menyfönster (information om drift, ändringar etc.) För normalt, dagligt bruk, finns inget behov för reglering av ventilationsanläggningen. Luftflöde och tillufttemperatur kan regleras vid behov. Symbol: Val av luftflöde (fläkthastighet): Menyfönster visar: Vrid menyväljaren till fläktsymbolen är markerad och bekr. med Luftflöde l/s Min. Norm. Max. Vrid menyväljaren till önskat luftflöde, och bekräfta med Min. ventilation (Min.) Kan användas vid långvarig frånvaro och låg utetemperatur. Normalventilation (Norm.) Ger nödvändig luftväxling. Luftflöde och -balans upprätthålles automatiskt. Forcerad ventilation (Max.) Ger större luftväxling Symbol: Val av tillufttemperatur: Menyfönster visar: Ventilationsanläggningen ger god luftkvalitet i bostaden, och bidrar i liten grad till uppvärmning eller kylning av rumstemperaturen. Likväl kan det vara önskvärt att reglera tilluftlufttemperaturen, till exempel efter årstiden. Vrid menyväljaren till tillufttemp. är markerad och bekräfta med Tillufttemperatur Min. Norm. Max. Vrid menyväljaren och justera upp/ned efter önskemål.. Temperaturen kan ställas i 5 steg (12-22 C, i steg om 2,5 C vid aktiverad värmare och C i steg om 1 C vid avaktiverad värmare). Tom symbol innebär Sommardrift (se nedan under Automatisk Sommardrift ) Bekräfta Bäst energi- och ventilationseffektivitet uppnås vid låg tillufttemperatur. Automatisk Sommardrift Om tillufttemperaturen är högre än inställt värde, kopplas återvinningen ur dvs. den roterande växlaren stannar. Om frånlufttemperaturen är lägre än utomhustemperaturen roterar växlaren för kylåtervinning, dvs. uteluften kyls. Vid låg utetemperatur, kan reducerad rumstemperatur uppnås genom att välja manuell sommardrift och forcerad ventilation. Manuell sommardrift : Tilläggsvärme på Värmeväxlare av Manuell sommardrift Vrid menyväljaren till tillufttemperatur markeras och bekräfta Vrid menyväljaren till "Man. sommardrift", och bekräfta med. Tillbaka med Forcerad ventilation: Tillufttemperatur Luftflöde l/s Vrid menyväljaren till fläktsymbolen markeras och bekräfta med Vrid menyväljaren till max. luftföde, och bekräfta med

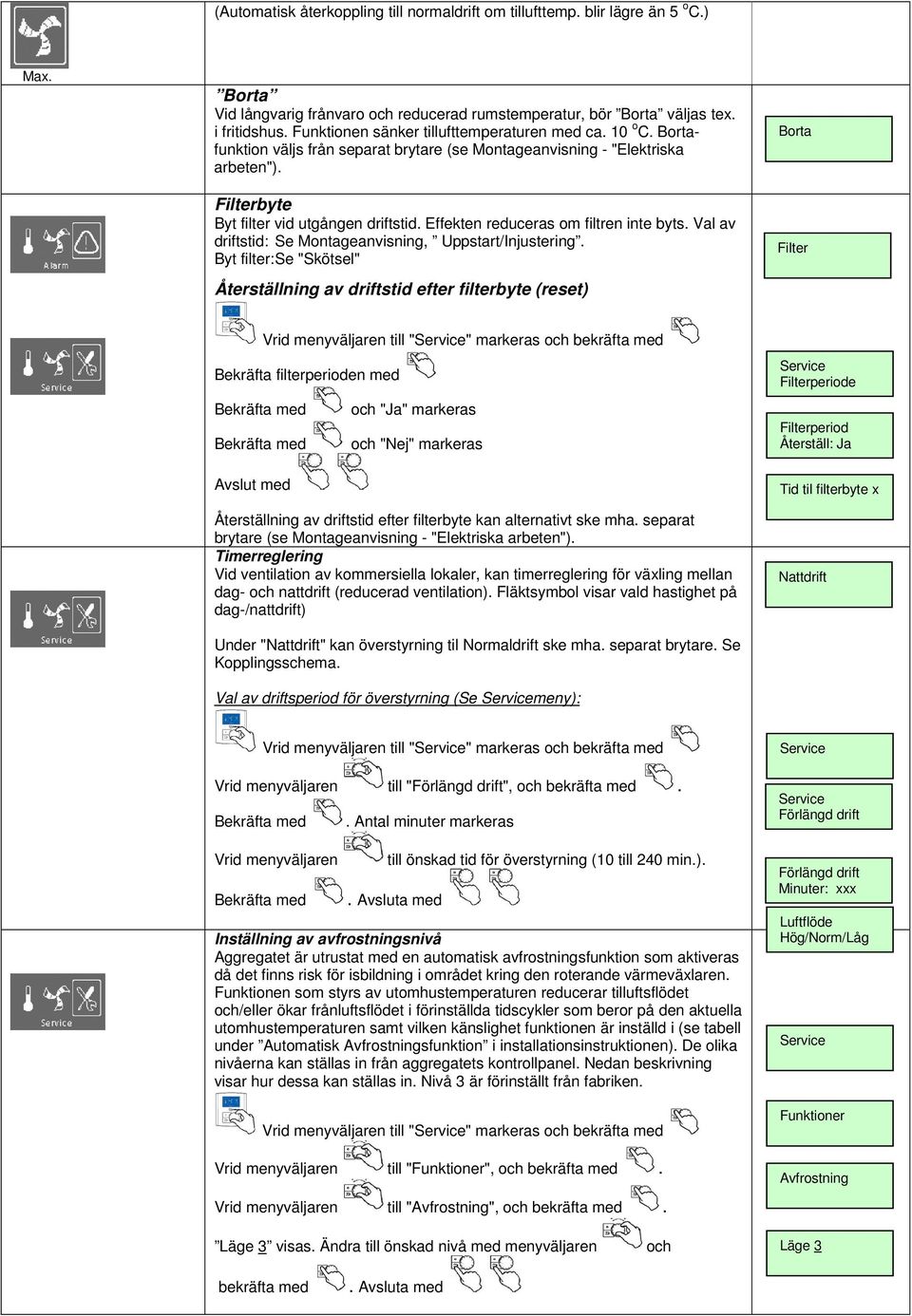

7 (Automatisk återkoppling till normaldrift om tillufttemp. blir lägre än 5 o C.) Max. Borta Vid långvarig frånvaro och reducerad rumstemperatur, bör Borta väljas tex. i fritidshus. Funktionen sänker tillufttemperaturen med ca. 10 o C. Bortafunktion väljs från separat brytare (se Montageanvisning - "Elektriska arbeten"). Filterbyte Byt filter vid utgången driftstid. Effekten reduceras om filtren inte byts. Val av driftstid: Se Montageanvisning, Uppstart/Injustering. Byt filter: Se "Skötsel" Återställning av driftstid efter filterbyte (reset) Borta Filter Vrid menyväljaren till "Service" markeras och bekräfta med Bekräfta filterperioden med Bekräfta med Bekräfta med Avslut med och "Ja" markeras och "Nej" markeras Återställning av driftstid efter filterbyte kan alternativt ske mha. separat brytare (se Montageanvisning - "Elektriska arbeten"). Timerreglering Vid ventilation av kommersiella lokaler, kan timerreglering för växling mellan dag- och nattdrift (reducerad ventilation). Fläktsymbol visar vald hastighet på dag-/nattdrift) Under "Nattdrift" kan överstyrning til Normaldrift ske mha. separat brytare. Se Kopplingsschema. Val av driftsperiod för överstyrning (Se Servicemeny): Service Filterperiode Filterperiod Återställ: Ja Tid til filterbyte x Nattdrift Vrid menyväljaren till "Service" markeras och bekräfta med Vrid menyväljaren till "Förlängd drift", och bekräfta med. Bekräfta med Vrid menyväljaren Bekräfta med. Antal minuter markeras till önskad tid för överstyrning (10 till 240 min.).. Avsluta med Inställning av avfrostningsnivå Aggregatet är utrustat med en automatisk avfrostningsfunktion som aktiveras då det finns risk för isbildning i området kring den roterande värmeväxlaren. Funktionen som styrs av utomhustemperaturen reducerar tilluftsflödet och/eller ökar frånluftsflödet i förinställda tidscykler som beror på den aktuella utomhustemperaturen samt vilken känslighet funktionen är inställd i (se tabell under Automatisk Avfrostningsfunktion i installationsinstruktionen). De olika nivåerna kan ställas in från aggregatets kontrollpanel. Nedan beskrivning visar hur dessa kan ställas in. Nivå 3 är förinställt från fabriken. Vrid menyväljaren till "Service" markeras och bekräfta med Vrid menyväljaren till "Funktioner", och bekräfta med. Vrid menyväljaren till "Avfrostning", och bekräfta med. Service Service Förlängd drift Förlängd drift Minuter: xxx Luftflöde Hög/Norm/Låg Service Funktioner Avfrostning Läge 3 visas. Ändra till önskad nivå med menyväljaren och Läge 3 bekräfta med. Avsluta med

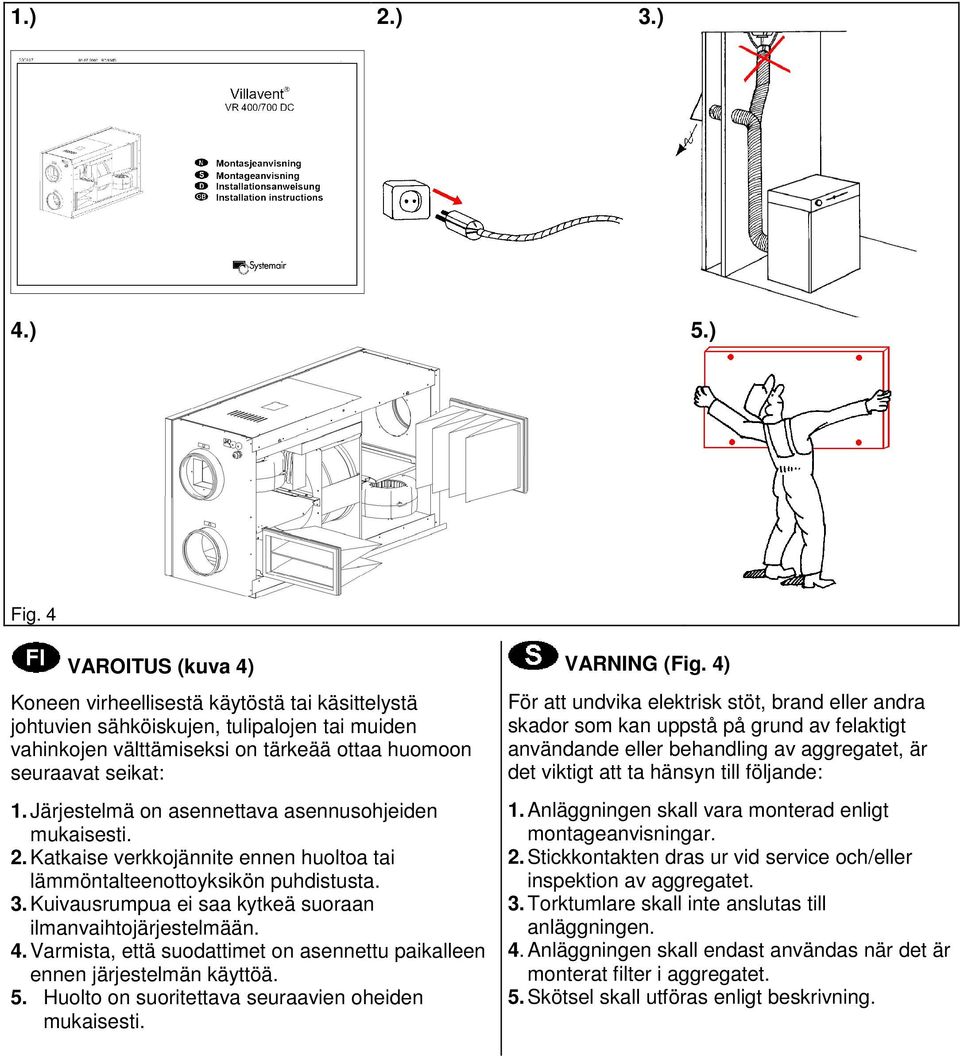

8 1.) 2.) 3.) 4.) 5.) Fig. 4 VAROITUS (kuva 4) Koneen virheellisestä käytöstä tai käsittelystä johtuvien sähköiskujen, tulipalojen tai muiden vahinkojen välttämiseksi on tärkeää ottaa huomoon seuraavat seikat: 1. Järjestelmä on asennettava asennusohjeiden mukaisesti. 2. Katkaise verkkojännite ennen huoltoa tai lämmöntalteenottoyksikön puhdistusta. 3. Kuivausrumpua ei saa kytkeä suoraan ilmanvaihtojärjestelmään. 4. Varmista, että suodattimet on asennettu paikalleen ennen järjestelmän käyttöä. 5. Huolto on suoritettava seuraavien oheiden mukaisesti. VARNING (Fig. 4) För att undvika elektrisk stöt, brand eller andra skador som kan uppstå på grund av felaktigt användande eller behandling av aggregatet, är det viktigt att ta hänsyn till följande: 1. Anläggningen skall vara monterad enligt montageanvisningar. 2. Stickkontakten dras ur vid service och/eller inspektion av aggregatet. 3. Torktumlare skall inte anslutas till anläggningen. 4. Anläggningen skall endast användas när det är monterat filter i aggregatet. 5. Skötsel skall utföras enligt beskrivning.

9 1.) 2.) Fig. 5 HUOLTO (kuva 5). VR-400/700 -koneiden huolto tulee normaalisti suorittaa 3-4 kertaa vuodessa. Yleisen puhdistuksen lisäksi tulee huomioida seuraavat: 1. Raitisilma-/poistoilmasuodattimen vaihto (hälytyssignaali ohjauspaneelissa, 1-2 kertaa vuodessa tai tarvittaessa) Pussisuodattimia ei voi puhdistaa ja ne on vaihdettava tarvittaessa. Käyttöaika suodattimenvaihtojen välillä on nollattava vaihdon jälkeen, katso KÄYTTÖ. Suodattimenvaihtojen välisen käyttöajan muuttaminen Suodattimen kunnosta riippuen sen käyttöaikaa pitää kenties muuttaa. Katso Käytön huoltovalikko (erillinen dokumentti) Kysy uusia suodattimia laitteen toimittajalta. 2. Lämmönsiirtimen tarkastus (joka 3. vuosi) Kuva 6 Vaikka vaadittu kohtien 1 ja 2 huolto suoritetaankin, lämmönsiirrinyksikköön kertyy pölyä. Sen vuoksi on erittäin tärkeää hyvän tehokkuuden ylläpidon kannalta, että lämmönsiirrinyksikkö irrotetaan koneesta ja puhdistetaan ajoittain. Pese kuumalla saippuavedellä. Älä käytä ammoniakkia sisältävää pesuainetta. SKÖTSEL (Fig. 5) Skötsel av VR-400/700 utförs normalt 3-4 gånger per år. Förutom generell rengöring består den av följande: 1. Byte av filter (vid signal i kontrollpanelen eller vid behov) Filtren är av engångstyp och kan inte rengöras. Det är möjligt att prenumerera på filter vilka skickas till er automatiskt enligt överenskommet intervall. Efter bytet skall drifttiden nollställas, se HANDHAVANDE. Se separat beställningskort för filter. Eller 2. Kontroll av värmeväxlare (1 gång per år) Fig. 6 Värmeväxlaren kan efter en tids användning, trots att filterbyten sköts, bli belagd med ett litet smutslager som försämrar temperaturverkningsgraden. Vid behov kan värmeväxlaren tas ut och rengöras med varmt såpvatten (undvik diskmedel med salmiak). OBS! Var noggrann med att skydda rotormotor från fukt/vatten. Huom! Varmista, ettei roottorin moottoriin pääse kosteutta.

10 3.) 4.) 5.) 6.) Fig. 6 HUOLTO (kuva 6). 3. Puhaltimien tarkastus (joka 3. vuosi) Säännöllisestä huollosta (kuten suodattimien vaihto) huolimatta pölyä ja rasvaa saattaa vähitellen kerääntyä puhaltimien (4 ja 5) sisälle. Tämä heikentää niiden tehokkuutta. Puhaltimet voi puhdistaa liinalla tai pehmeällä harjalla. Älä käytä vettä. Pinttyneet kerrostumat voi poistaa mineraalitärpätillä. Anna kuivua kunnolla ennen asennusta. 4. Poistoilmasäleikköjen ja tuloilmahajottimien puhdistaminen (tarvittaessa) Järjestelmä syöttää raitista ilmaa kotiisi ja poistaa käytetyn sisäilman kanavaviston ja hajottimien/säleikköjen kautta. Hajottimet ja säleiköt on asennettu kattoihin/seiniin makuuhuoneissa, olohuoneessa, märkätiloissa, WC:ssä jne. Irrota hajottimet ja säleiköt ja pese ne tarvittaessa kuumassa saippuavedessä. (Hajottimia/säleikköjä ei saa vahtaa keskenään.) 5. Raitisilmaoton tarkastus (vähintään 2 kertaa vuodessa) Lehdet ja ilmansaasteet saattavat tukkia ilmanottosäleikön ja rajoittaa koneen kapasiteettia. Tarkasta ilmanottosäleikkö ja puhdista tarvittaessa. 6. Kanaviston tarkastus (joka 5. vuosi) Säännöllisestä huollosta (kuten suodattimien vaihto) huolimatta pöly- ja rasvakerrostumia saattaa muodostua kanavistoon. Tämä heikentää järjestelmän suorituskykyä. Kanavajuoksut tulee sen vuoksi puhdistaa/vaihtaa tarvittaessa. Teräskanavat voidaan puhdistaa vetämällä kuumaan saippuaveteen kastettu harja kanavan läpi hajotin- /säleikköaukkojen tai erityisten tarkastusluukkujen (jos asennettu) kautta. HUOM! Tarkasta lisäksi kattohormi kerran vuodessa ja puhdista tarvittaessa. SKÖTSEL (Fig. 6) 3. Kontroll av fläktar (1 gång per år) Fläktarna kan efter än längre tids användning, bli belagda med damm som reducerar anläggningens kapacitet. Fläktarna ska då tas ut och rengöras med en borste, utan användning av vatten. Man kan använda rengöringsmedel på smuts som är svår att få bort (fläktarna måste torka innan de monteras igen). 4. Rengöring av till- och frånluftsdon (efter behov). Anläggningen tillför frisk luft och drar ut gammal luft via donen. Donen är vanligen placerade i taket och tas ut och rengörs med varmt såpvatten Obs! sätt tillbaka donet på samma plats så att inte injusteringen av luftmängderna behöver göras om. Donets inställning får inte ändras. 5. Kontroll av uteluftsintag (minst 2 gånger per år) Löv och annan smuts kan fastna på uteluftsgallret och då reducera kapaciteten. Gallret bör kontrolleras, och rengöras vid behov. 6. Kontroll av kanaler (efter behov) Kanalsystemet (gäller frånluftskanaler) kan efter en längre tids användning, bli belagda med damm som kan reducera anläggningens kapacitet. Kanalerna bör därför rengöras ibland. Kanalerna kan rengöras med en borste och såpvatten genom öppningar för don och rensluckor. OBS! Takhuv ska årligen kontrolleras och rengöras vid behov.

11 VR 400 DC Fig. 7 VR 700 DC VIANETSINTÄ (kuva 7) Jos ilmenee ongelmia, tarkasta tai korjaa seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun huoltoon. 1. Puhallin (puhaltimet) ei(vät) käynnisty Tarkasta, että kaikki varokkeet ja pistokkeet on kytketty (verkkovirta ja puhaltimien pistokkeet). 2. Pienentynyt ilmavirtaus a) Tarkista ilmavirran asetus ohjauspaneelista. b) Tarvitseeko suodatin vaihtaa? c) Tarvitseeko hajottimet/säleiköt puhdistaa? d) Tarvitseeko puhaltimet/lämmönsiirrinyksikkö puhdistaa? e) Onko kattoyksikkö/ilmanotto tukossa? f) Kanavisto. Tarkista, onko kanavissa näkyviä vaurioita ja/tai pöly-/likakerrostumia. g) Tarkista hajottimien/säleikköjen aukot. 3. Konetta ei voi ohjata (ohjaustoiminnot ovat jumissa) Nollaa ohjaustoiminnot irrottamalla pistoke pistorasiasta sekunniksi. 4. Tuloilman lämpötila matala a) Tarkista asetettu tuloilman lämpötila ohjauspaneelista. b) Tarkista, että palotermostaatti on edelleen valmiustilassa. Palauta tarvittaessa painamalla koneessa olevaa punaista painiketta "I" (kuva 7). c) Tarkista, onko poistoilmasuodatin vaihdettava. d) Tarkista, että lämmönsiirrin pyörii. 5. Melu/värinät a) Puhdista juoksupyörät. b) Vedä puhaltimet ulos ja tarkista, että puhaltimien kiinnitysruuvit on kiristetty kunnolla. 6. Hälytykset Viasta varoitetaan näytössä tekstillä ja varoituskolmiolla. Kierrä valikkovalitsin varoituskolmion kohdalle ja vahvista painamalla 2 kertaa. Hälytysselvitys näytetään: (E = Ei hälytystä K = Kyllä, aktiivinen hälytys) Puhal. E/K PB E/K Em T E/K Lämpö E/K Rot E/K Suod. E/K Puhal. K = Viallinen puhallinmoottori. Huom! Molemmat puhaltimet pysähtyvät Em T K = Hätätermostaatti on kytkenyt lämmityspatterin pois päältä (palautus, Rot K katso kuva 7) = Roottorin tahaton pysähtyminen (käyttöhihna poikki, viallinen moottori) Pb -vika K = Viallinen lämmityspatteri tai viallinen tehokortti (PCU-PB) Lämpö K = Oikosulku tai katkos antur(e)issa Suod. K = Suodatinaika (käyttöaika) ylitetty. Katso Suodattimen vaihto sivulta 11. Palaa käyttäjävalikkoon painamalla 2 kertaa Takaisin. FELSÖKNING (Fig. 7) Om det skulle uppstå driftsstörningar, bör följande kontrolleras och utföras innan serviceman tillkallas. 1. Fläkten/fläktarna startar inte. Kontrollera att säkringar är hela och att alla kontakter är ordentligt isatta (stickkontakt och fläktkontakter). 2. Låg luftmängd a) Inställning av luftmängden på kontrollpanelen b) Behov av rengöring/byte av filter c) Behov av rengöring av don d) Behov av rengöring av fläktar/värmeväxlare e) Att luftintag är fritt från snö/löv/smuts f) Kanaler. Kontrollera synliga kanaler efter yttre skador g) Kontrollera donöppningar 3. Aggregatet går inte att manövrera via kontrollpanelen (hänger sig) Nollställ elektroniken genom att göra aggregatet spänningslöst i ca 30 sekunder. 4. Låg tillufttemperatur a) Vald tilluftstemperatur på kontrollpanelen b) Kontrollera om brandtermostat har löst ut. Återställ genom att trycka in röd knapp "I" i aggregatet (fig 7). c) Behov av nytt frånluftsfilter d) Kontrollera att värmeväxlaren roterar. 5. Oljud eller vibrationer a) Behov av rengöring av fläkthjul b) Dra ut fläktarna och kontrollera att de 4 skruvarna på sidan är ordentligt fastsatta. c) Igensatta filter medför ökat luftmotstånd vilket gör att fläktarna ökar sitt varvtal för att upprätthålla önskad luftmängd. Detta kan medföra oljud/vibrationer. 6. Larm Fel varnas med text och varningstriangel i displayen. Vrid menyväljaren till varningstriangeln, tryck 2x bekräfta. Följande larmöversikt visas: (N = Nej, inget larm. J = Ja, aktivt larm) Fläkt N/J PB N/J Em T N/J Temp N/J Rot N/J Filter N/J Fläkt J = Fel på en av fläktmotorerna. OBS! Båda fläktarna stannar Em T J = Urkopplad brandtermostat. Återställ med tryck på röd knapp i aggregat (fig. 7) Rot J = Oavsiktligt rotorstopp (rembrott, defekt motor) PB J = Fel med tilläggsvärme eller kraft-kort (power board, PCU-PB). Temp J = Kortslutning eller brott i en av givarkretsarna Filter J = Utgången filtertid. Se Filterbyte på s. 7. Tryck 2x tillbaka för att komma tillbaka till användarmenyn.

12 HUOLTOEDUSTAJA Ennen kuin otat yhteyttä huoltoedustajaan, merkitse muistiin tuotenumero ja valmistusnumero laitekilvestä, joka on kiinnitetty koneen päälle, huoltoluukun taakse Myyntipiste/Myyjä/asentaja vastaa mielellään koneeseen liittyviin kysymyksiin. SERVICE Innan ni tar kontakt med servicepersonal, läs av den tekniska dataskylten under aggregatet. Notera typbeteckning och produktionsnummer (Se exempel nedan). Vid eventuella frågor ang. aggregatet vänligen kontakta ert försäljningsställe/ installatör. Oikeus muutoksiin pidätetään Vi förbehåller oss rätten till ändringar utan föregående meddelande Valmistaja/Hersteller/Manufacturer: For UK:
