1 Tunnelit taitorakennerekisterissä Siltatekniikan päivät Vesa-Matti Matikainen A-Insinöörit

2 Tunnelit taitorakennerekisterissä Yleistä väyläverkoston tunneleista Tavoitteet Taitorakennerekisterin tunneliosion sisältö Rakennekuvaus Tunneleiden tarkastukset Jatkokehitys

Hakamäentien tunneli Helsingissä Rautatietunneleita 44 kpl Vanhin käytössä oleva on Möykynmäen tunneli

3 Väyläviraston liikennetunnelit Maantietunneleita 20 kpl Vanhimmat 1980-luvulta Pisin Rantatunneli 2320 m Lisäksi kaupungeissa katu/maantietunneleita, esim. Hakamäentien tunneli Helsingissä Rautatietunneleita 44 kpl Vanhin käytössä oleva on Möykynmäen tunneli vuodelta 1926 Pisin Savio rautatietunneli 13,5 km Kehärata 8 km Kaksi tunneliasemaa (Lentoasema ja Aviapolis) sekä kaksi tunneliasemavarausta Suurin osa tunneleista kalliorakenteisia

Tavoitteet Liikenneturvallisuus Tavoitteena määritellä rekisteriin sellaiset tunnelitiedot ja tunnelin rakennekuvaus, jotka palvelevat eri osapuolia tunneliomaisuuden hallinnassa kaksi kokonaisuutta:

4 Tavoitteet Liikenneturvallisuus Tavoitteena määritellä rekisteriin sellaiset tunnelitiedot ja tunnelin rakennekuvaus, jotka palvelevat eri osapuolia tunneliomaisuuden hallinnassa kaksi kokonaisuutta: tunnelin rakenteet ja tarkastustoiminta Mahdollistetaan eri tyyppisten tietojen syöttämisen 3D-käyttöliittymä Lähtökohtaisesti tie- ja rautatietunneleita varten Laitteet ja varusteet ei painopisteenä

5 Taitorakennerekisterin tietorakenne

liikennetunneli Kokoonpano Erillisverhoilu Kokoonpanon sijainti pituussuunnassa ja poikkileikkauksessa Järjestys Kokoonpano

6 Tunneleiden rakennetiedot Rakenne-ryhmä Rantatunneli ja siihen liittyvät sillat, kallioleikkaukset Päärakenneosat mm.: Liikennetunneli Tekniset tilat ja yhteydet Rakenne Rantatunneli Yleisötilat ja yhteydet Päärakenneosa (mittalinja) Pohjoinen liikennetunneli Kokoonpano Erillisverhoilu Kokoonpanon sijainti pituussuunnassa ja poikkileikkauksessa Järjestys Kokoonpano Lujitusrakenne Rakenneosa Ruiskubetoni(palosuoja) Lämpöeriste Erillisverhoilun kannatinpultit Rakenneosa Ruiskubetoni (lujitus) Kalliopultti

Tunnelin kokoonpanot ja rakennekuvaus Mahdollisuus kuvata rakenteet niin tarkasti kuin lähtötiedot sen sallivat Louhinta Lujitus Tiivistys Verhousrakenne

7 Tunnelin kokoonpanot ja rakennekuvaus Mahdollisuus kuvata rakenteet niin tarkasti kuin lähtötiedot sen sallivat Louhinta Lujitus Tiivistys Verhousrakenne Pohjan rakenteet Tierakenteet Kuivatus Muuta Laitteet Tunnelin sijainnin määritys koordinaatistoon sidotun mittalinjan mukaan Rakennekuvauksen sitominen mittalinjaan

8 Rakennekuvaus taitorakennerekisterissä

Tunneleiden kunnon esittäminen taitorakennerekisterissä Tavoitteet: Tunnelin rakennekuvauksen hyödyntäminen tarkastuksissa Tarkastustulosten vertailtavuus

9 Tunneleiden kunnon esittäminen taitorakennerekisterissä Tavoitteet: Tunnelin rakennekuvauksen hyödyntäminen tarkastuksissa Tarkastustulosten vertailtavuus Tunneli vs. tunneli Tunneli vs. silta Riskirakenteiden tunnistaminen Haasteet: Paikkatieto tunnelissa Tunneleissa ei verkkoyhteyksiä offline-työkalu välttämätön

10 Kunto ja tapahtumat Tunnelin yleiskunto Kooste vaurioista Tehtyjen tarkastusten ja korjausten kommentit ja dokumentit Seuraavat tarkastukset Tarkastajaa palvelevat tiedot

11 Tarkastuslomake Vaurion sijainnin määritys grideittäin 5 m pitkiä 4 8 gridiä / poikkileikkaus Vaurion laajuus gridin tarkkuudella Esim. halkeama ulottuu kolmen gridin alueelle = kolme vauriota Rakenneosat rakennekuvauksesta Rakenneosien lisäysmahdollisuus Tiedostojen liittäminen vaurioon, esim. valokuva

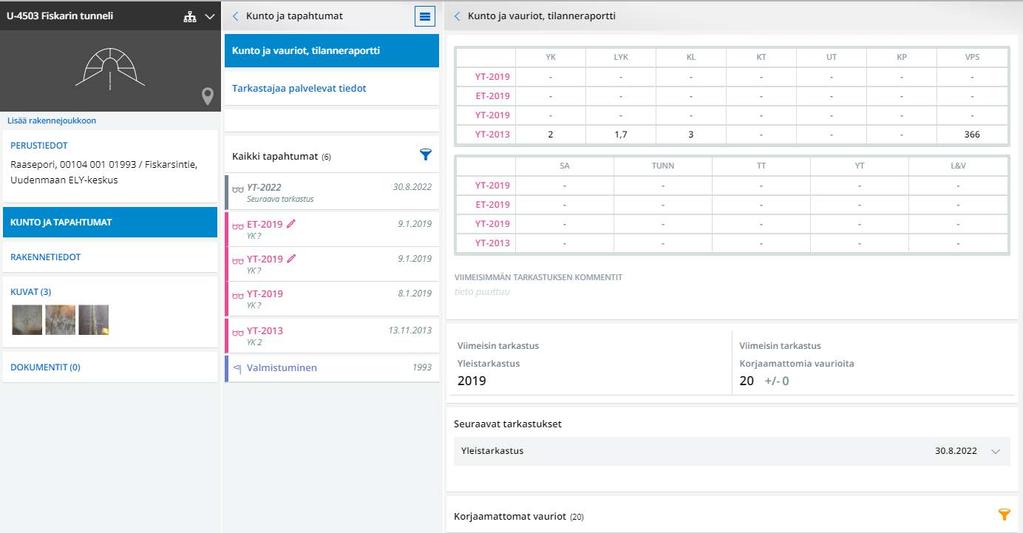

12 Yleistarkastuksen yhteenveto

Jatko Tunneleiden tiedonmuokkaajan koulutukset helmikuussa 2019 Taitorakenteiden tarkastajakurssi huhti- toukokuussa 2019 Tunnelitarkastuskäsikirjan päivitys tarkastajakurssiin mennessä Tunneleiden

13 Jatko Tunneleiden tiedonmuokkaajan koulutukset helmikuussa 2019 Taitorakenteiden tarkastajakurssi huhti- toukokuussa 2019 Tunnelitarkastuskäsikirjan päivitys tarkastajakurssiin mennessä Tunneleiden tarkastuksia alustavasti kesä 2019 Vaatii vielä tunneleiden rekisteritietojen täydennystä ja tarkastuksen offline-työkalua Jatkokehittäminen Karttatyökalut ja 3D-työkalu Rakennekuvaus ja vauriot Tietomallien hyödyntäminen

Kiitos! Lisätietoja: Väylävirasto: Heikki Myllymäki heikki.myllymaki@vayla.

14 Kiitos! Lisätietoja: Väylävirasto: Heikki Myllymäki Markku Äijälä A-Insinöörit Vesa-Matti Matikainen
