1 Taitorakennerekisteri - Tiedon syötön vaatimukset Heikki Myllymäki

2 Sisältö Uusi ohje Pyrkimykset Vaatimukset Seuraukset Taitorakennerekisteri 2.0 Väyläviraston järjestelmäkehitys Raid-E Welho Ihku 2

3 Omaisuuden hallinta alkaa siitä hetkestä kun ensimmäisen kerran ajatellaan uutta rakennetta -Philip Jackson- 3

4 Rakenteen muodostusprosessi Taitorakennerekisteriin Investointi päätös Tie- Ratasuunnitelma Rakennussuunnitelma T&H Rakentaminen Vastaan otto Ylläpito 1. Tunnus + perustiedot Tila: Suunnitteilla 2. Rakennekuvaus Dokumentit 3. Laatuaineisto Toteumien päivitys 4. Vastaanottotarkastus Tila: Käytössä Heikki Myllymäki

5 Ohjeen tavoitteet Taitorakennerekisteri on Väyläviraston taitorakenteiden omaisuudenhallintajärjestelmä Uusi ohje korvaa edeltäjäorganisaatioista ohjeet Kaikille taitorakenteille (kaikissa kulkumuodoissa) sama prosessi ja yksi yhteinen järjestelmä. Nykyisellä prosessilla tieto ei kulje tai on erittäin hidasta omaisuuden hallintaan Usein puutteellinen tietosisältö ylläpitoon Jatkossa rajapintoihin perustuva tiedon siirto vaatii kohteen johon tieto lähetetään Tiedon muodostajat (suunnittelijat, rakentajat yms.) vievät tiedot Taitorakennerekisteriin. Yhteisvastuullista toimintaa Tilaaja ja ylläpito-organisaatioiden resurssipuute Arkistointivaatimukset selkeäksi 5

6 Vaatimukset 6

7 Vaatimukset Vastuu tiedon syöttämisestä Taitorakennerekisteriin on hankkeeseen ryhtyvällä. Käytännössä tiedon syötön tekee tilaajan vastuullinen toimija prosessin eri vaiheissa. Tiedon syöttäminen alkaa rakennussuunnittelusta, jolloin suunnitelmien tarkastus- ja hyväksyntävaiheessa tulee vaadittu tietosisältö olla syötettynä järjestelmään. Perustiedot Sijainti- ja geometriatiedot Väylä- ja liikennetiedot Rakennetiedot Rakennussuunnitelma-aineisto Rakenteen tietojen tarkastaminen Ennen luovutusta, rakenteiden tietosisältö vastaa täydellisesti vaatimuksia. Kunto- ja ylläpitoprosessi voidaan aloittaa niillä tiedoilla ja dokumenteilla, joita rakennuttaja on laatinut ja tallentanut. Vastaanottotarkastus = 1. yleistarkastus 7

8 Rakennetiedot (Rakennekuvaus) Rakenneosatasoinen kuvaus taitorakenteesta. Rakenteet kuvataan järjestelmässä rakenneosittain. Rakennekuvaus on hierarkkinen ja relatiivinen tietokuvaus. (Uusi ominaistietokortti) Tietosisältövaatimukset on esitetty Standardikuvauksissa SIL-Standardit Sil-1000 Jännitetty betoninen jatkuva palkkisilta Sil-1001 Teräsbetoninen ulokelaattasilta Sil-1002 Teräsbetoninen vinojalkainen laattakehäsilta Sil-1003 Teräksinen putkisilta 8

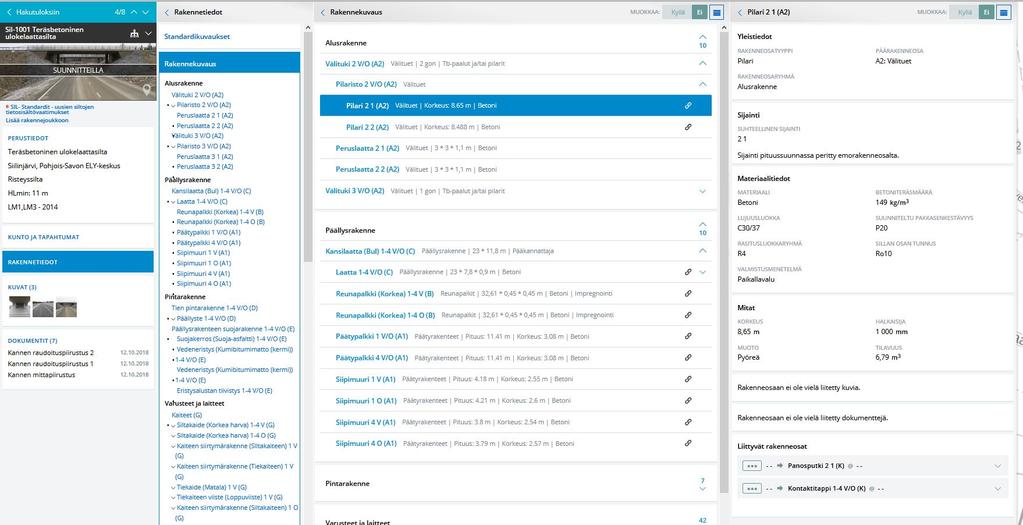

9 Rakennetiedot (Rakennekuvaus) 9

10 Rakennetiedot (Rakennekuvaus) 10

11 Ihku laskentalogiikka Määrät Tiedonsiirto / määrät BIM-integrointi Määrien hinnoittelu Tietokanta Muuttujat 1. Hankeosat - alue 2. Rakennusosat - vaikeus 3. Tuotanto-osat - koko - muut.. 4. Panokset - työmenekit - työ- ja konehinnat - materiaalimenekit - materiaalihinnat Ihku Data muista järjestelmistä ja yhteistyökumppaneilta Muut järjestelmät Hanketehtävien ja muiden kustannuserien hinnoittelu - urakoitsijan käyttö- ja yhteiskustannukset, yleiskulut, kate - suunnittelu ja rakennuttaminen - riskivaraukset yms. Laskelmien tarkistus ja vertailu Raportointi Muut hankkeet Suunnitelmat Hintatiedot muihin järjestelmiin

12 Rakennusosat ja tuotanto-osat Rakennusosa, pilariantura 1 x 1 x 0,6 m Forea vastaava näkymä Tuotanto-osa (talopuolella suorite), anturan muottityö Muottityön työmenekki = 0,6 tth/m2 työsaavutus: 8 tth/(0,6 tth/m2) = 13 m2/tv = 13 muotti-m2 työvuorossa

13 Sijainti- ja geometriatiedot Taitorakennerekisteri on taitorakenteiden sijaintitiedon osalta masterjärjestelmä Jatkossa sijaintitiedosta tallennetaan kolmessa tarkkuustasossa 1. Rakenteen keskipisteen sijainti Annetaan sillan keskipisteeseen tai risteyskohtaa 2. Rakenteen geometria Annetaan murtoviivana rakenteen pituussuuntaisen sijainnin mukaan. Vaadittu tarkkuus pisteiden välillä on 1 3 metriä. Murtoviiva tallennetaan sekä tasokoordinaatistossa ja korkeusjärjestelmissä. 3. Rakenneosatasoinen tarkennettu geometria Annetaan määritellyille rakenneosille. (Silloissa Esim. Tuet) 13

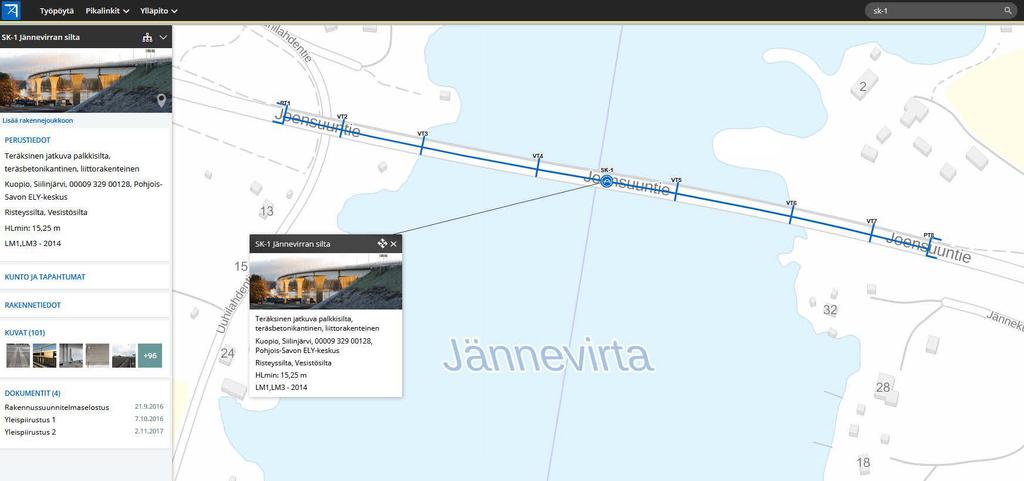

14 Sijainti- ja geometriatiedot 14

15 Osoitetiedot Väyläosoitejärjestelmä sitoo taitorakenteet osaksi väyläverkkoa. Kertoo mihin väylän (tie-, rata-, vesiväylä) osaan ko. taitorakenne kuuluu. Katuverkon osoite annetaan ilman numeroa. Yksityistiet nimellä ja etäisyydellä. Ilman osoitetietoa liittyvät järjestelmät eivät tunnista taitorakenteita. Integraatioiden perusteella tuodaan käyttäjille Taitorakennerekisteriin kiinnostavia tietoja. Esim. Liikennemäärät, hoitoluokat ja urakka-alueet. Tiedon syöttäjän vastuulla on antaa osoitetiedot. 15

16 Suunnitelma-aineistot / dokumentit Suunnitelma-aineistot tallennetaan rakennekohtaisesti Taitorakennerekisteriin viedään sekä suunniteltu että näin-tehty aineisto. Arkistointi tapahtuu edelleen dokumenttipohjaisesti. Huom. Eri asia! 16

17 Suunnitelmien tarkastaminen ja hyväksyminen Suunnitelmien tarkastaja varmistaa, että tiedot ko. rakenteesta on viety Taitorakennerekisteriin vaatimusten mukaisesti Suunnitelmia ei pidä esittää hyväksyttäväksi vajailla tiedoilla. 17

18 Yhteenvetoa Tieto kerätään tietokantaan Tietorakenne yhdessä muodostaa perustan automaattisille toiminnoille Yhä vähemmän erilaisten luetteloiden ja listojen tekemistä. Ei panostilakorttia, Ei ominaistietokorttia, Ei minkäänlaista korttia. Tarkastustoiminta perustuu tälle tietorakenteelle Kaikki tiedolla tehtävät prosessit eivät näy kaikille käyttäjille Jos tietoja ei viedä vaaditusti, automatisointi särkyy Lelu, Ratko, Tierekisteri, Harja, Tiira, Vatu, ja jne. Vaatii ajattelun muutosta! Aiemmin rakennussuunnittelu tähtäsi rakentamiseen, nyt myös omaisuuden hallintaan. 18

19 Taitorakennerekisteri

20 Tiedon syöttörajapinta RAJAPINTA 20

21 Tiedon syöttörajapinta 21

22 Kehitystyö jatkuu Tiedon syötön rajapinnan yleistäminen Jokainen rakenneosa muodostaa yksilöllisen tunnisteen. Ei muita metatietoja Rakentamisen aikainen tieto voidaan lähettää rajapintaan. Rakenneosakohtaiset geometriat mukaan tietorakenteeseen Järjestelmien välille syvempi integraatio Esim. Ihku integraation myötä Määrät rakennekuvauksesta Ihkuun kustannusarvio Elinkaarilaskenta osaksi järjestelmää Nimikkeistöt vaativat jatkossa uudistusta. Nykyiset perustuvat yksittäisiin käyttötapauksiin (esim. määrälaskenta/laadunvarmistus), eivät generiseen tiedon siirtoon. 22

23 Kehitystyö jatkuu Tietosisältöä viedään määritellysti avoimeen Väyläviraston latauspalveluun. Uusia rakenneluokkia Siltojen suunnitelmat ohjeen päivitys Siirrytään yhä enemmän tietokantaperusteisiin järjestelmiin Piirustuksissa esitetty tietosisältö tulee olla jossain keskitetyssä järjestelmässä yksiselitteisesti. 23

24 Yhteistyö ja sitoutuminen. Sovellusmuutokset ja uudet ominaisuudet [TREX-603] Rataosoitteelta toiminnallinen luokka pois [TREX-2303] - Rakenteiden poistaminen [TREX-2358] - Tarkastajan pitäisi pystyä poistamaan oma tarkastuksensa [TREX-2479] - Livi API / Tietosisällön määrittely [TREX-2481] - Livi API / Tietokantakopio [TREX-2482] - Livi API / Palvelinkonfiguraatio [TREX-2483] - Livi API / Rajapintojen versiointi Silta-asiantuntija Heikki Myllymäki Väylä [TREX-2484] - Livi API / Rajapintojen dokumentointi [TREX-2485] - Livi API / Rajapintojen toteutus [TREX-2501] - Lisätään laajennettuun hakuun sijaintiraide & tilirataosa [TREX-2601] - Muuutoksia kuvat osioon: valittujen kuvaluokkien disablointi [TREX-3639] - Muutetaan karttapohjan ELY-rajat nimeksi ELY L-rajat [TREX-3744] - Tilirataosakenttä autocomplete-tyyppiseksi [TREX-4214] - Rakenneosaliitosten tekemisen helpottaminen käyttöliittymässä [TREX-4415] - Nousueste-ominaisuustyyppi skeemaan [TREX-4511] - Avattu liikenteelle -tapahtuma pitää pystyä lisäämään käsin [TREX-4514] - Pääväylää ei pidä pakottaa [TREX-4830] - Tilirataosasta päätellään kunnossapitoalue ja isännöintialue [TREX-4948] - Uusi organisaatio: Insinööritoimisto Suoranta Oy[TREX-4951] - Dokumenttien lisäämisen tarkastukseen tulee onnistua muokkaaja-tason oikeuksilla[trex-4993] - Uusi suunnittelukuorma: LM71-35/ [TREX-5006] - Uusi koodiston arvo: Ruiskubetonityyppi / Palosuoja[TREX-5024] - Betonin lujuusluokka-koodiston arvojen yhtenäistäminen[trex-5050] - Sillan SK-3176 poisto[trex-5054] - Tunnelin rakenneosatyyppejä kokoonpanoista kokoonpanon osiksi[trex-5113] - Rakennekuvaus-osion yläreunaan rakenteen tunnus[trex-3162] - Liikennevirasto muuttuu Väyläksi, tarvittavat nimimuutokset sovellukseen[trex-4142] - Esialustettu tietokanta kehittäjien ja eri versionhallintahaarojen käyttöön[trex-4510] - Rakenneosatyypeille valitut ominaisuudet Transit-JSONista relaatioiksi[trex-4545] - Kuvan päivämäärä: luku suoraan kuvan metadatasta[trex-4832] - Kirjastopäivitykset (ei sisällä Clojure 10)[TREX-4935] - Tunnelin vaurioiden järjestäminen poikittaissijainnin mukaan[trex-4940] - Evästeisiin liittyvien asetusten poisto sovelluksesta[trex-4944] - Tunnelin tarkastus: Vaurion voi merkata vain rakenneosalle joka on kokoonpanon osa[trex-5051] - Rakennekuvaus: Sijainti tarkastuslinjaruudukossa periytyväksi[trex-5052] - Tunnelin tarkastuksessa tunnelin poikkileikkauskuva näyttää vain ne osat mistä löytyy rakenneosia[trex-5064] - Tunnelin tarkastus: Rakenneosat rakennekuvauksen mukaiseen järjestykseen[trex-5076] - Rakenneosaominaisuuksien tarkistus - ylläpitotyökalu vs (kehitys)kanta[trex-5110] - Tunnelille uusia rakenneosatyyppejabugikorjaukset[trex-611] - Uuden käyttäjän kirjautuessa järjestelmään voi race conditionin takia tulla unique constraint-virhe[trex-4128] - Rakenneosan poisto ei disabloi osan muokkauspainikkeita[trex-4130] - Tarkastuksen yhteenvetoon tulee virheellisesti > eikä >[TREX-4281] - Urakka-alueen lisääminen Tierekisteristä epäonnistuu[trex-4800] - Dokumenttien järjestäminen tyyppikohtaisen tunnisteen mukaan ei toimi oikein mikäli tunnisteen jälkimmäisessä osassa on numeroiden lisäksi kirjaimia[trex-4850] - Tapahtumaa, jolla on luotu tallentamaton dokumenttiluonnos ilman otsikkoa, ei voi poistaa[trex-4994] - Organisaatiolle ei voi lisätä aliasta, joka on osa jotain organisaation nimeä[trex-5081] - Valmiiseen tarkastukseen jää vaurioita rakenneosaviitteille[trex-5103] - Monien siltojen integraatio Tierekisteriin ei ole käynnistynyt[trex-5104] - Tieosoitteen otsikosta listassa puuttuu ajorata[trex-5127] - Tunnelin rakennekuvaus: Kokoonpanon siirto tyhjentää sen lapsilta ominaisuudet jotka on peritty vanhemmalta kuten alkupaalun[trex-5128] - Tunnelin rakennekuvaus: Kokoonpanon kopiointi tyhjentää sen lapsilta ominaisuudet jotka on peritty vanhemmalta kuten alkupaalun[trex-5133] - Ominaisuuden lisäys rakenneosatyypille ilman kuvausta epäonnistuu[trex-5141] - Peritty-ruksi ei piilota liittyvää kenttää rakenneosaa lisättäessä tai kopioitaessa[trex-5142] - Perintäruksien poistologiikka puuttuu rakenneosan kopioinnista[trex-5146] - Tunnelin tarkastus: Vaurion muokkaus jossa se siirretään 24 toiseen gridiin ei päivitä vaurion sijaintia käyttöliittymässä
