1 KAUPUNKIOMAISUUDEN HALLINTA CASE JOENSUU Novapoint käyttäjäpäivät

2 MÄÄRÄTIETOJA Kantakaupunki Eno Kiihtelysvaara ja Pyhäselkä Yhteensä Tuupovaara Ajoradat: Kunnossapitoluokka 1 62 km 0 km 0 km 6 km 68 km Kunnossapitoluokka 2 46 km 3 km 0 km 7 km 56 km Kunnossapitoluokka km 51 km 19 km 35 km 286 km Yhteensä 289 km 54 km 19 km 48 km 410 km Kevyen liikenteen väylät: Kunnossapitoluokka A 106 km 0 km 0 km 9 km 115 km Kunnossapitoluokka B 208 km 9 km 2 km 8 km 227 km Yhteensä 314 km 9 km 2 km 17 km 342 km Rakennetut puistot: Hoitoluokka A1 1 ha 0 ha 0 ha 0 ha 1 ha Hoitoluokka A2 72 ha 2 ha 1 ha 2 ha 77 ha Hoitoluokka A3 38 ha 1 ha 1 ha 2 ha 42 ha Hoitoluokat B1 ja B2 43 ha 1 ha 0 ha 0 ha 44 ha Yhteensä 154 ha 4 ha 2 ha 4 ha 164 ha Rakenteita tai laitteita: Valaisinten määrä kpl kpl 480 kpl kpl kpl Sillat 70 kpl 3 kpl 1 kpl 4 kpl 78 kpl Rautatiet 3 km 0 km 0 km 0 km 3 km Vuokrattavat venepaikat kpl 216 kpl 0 kpl 238 kpl kpl

km 2 km 8 km 227 km Yhteensä 314 km 9 km 2 km 17 km 342 km Rakennetut puistot: Hoitoluokka A1 1 ha 0 ha 0 ha 0 ha 1 ha Hoitoluokka A2 72 ha 2 ha 1 ha 2 ha 77 ha Hoitoluokka A3 38 ha 1 ha 1 ha 2 ha 42

3 MIKSI KAUPUNKIOMAISUUDEN HALLINTAA Omaisuuden määrä selvillä Saadaan yksilöidyt hankinta-asiakirjat eri tarpeisiin Voidaan määritellä eri tehtävissä kulloinkin tarvittavat resurssit ja toimenpiteet tehokkaammin Parempi talouden hallinta Omaisuuden kunto ja kehittämistarpeet selvillä Voidaan määritellä korjausvastuu ja korjausvelka Voidaan budjetoida ja ohjelmoida kohteet paremmin Voidaan perustella erilaiset tarpeet faktatiedon pohjalta Omaisuuden käyttö eri tarkoituksiin selvillä ja toiminta hallittua

kunto ja kehittämistarpeet selvillä Voidaan määritellä korjausvastuu ja korjausvelka Voidaan budjetoida ja ohjelmoida kohteet

4 OMAISUUDEN HALLINTATAVAT, JOENSUU Kuhunkin tehtävään sopivin järjestelmä / ohjelmisto Käytettävien ohjelmistojen on pystyttävä keskustelemaan keskenään mahdollisimman hyvin eli käytettävien rajapintojen tulisi olla avoimia Infraomaisuustiedon tuottaminen ja ylläpito järjestelmissä on yhä enemmän ulkoisten toimijoiden vastuulla Kaupunki määrittelee, koordinoi, ohjaa Ulkovalaistuksen ylläpito ja tietojen vienti tietokantaan on kokonaan ulkoistettu Siltojen asiantuntijapalvelut, yleistarkastukset ja siltatietojen ylläpito vuotisella kumppanuussopimuksella Katujen kuntomittaukset, tiedon analysointi ja vienti Iris -tietokantaan 3 +2 vuotisella sopimuksella

Kaupunki määrittelee, koordinoi, ohjaa Ulkovalaistuksen ylläpito ja tietojen vienti tietokantaan on kokonaan ulkoistettu Siltojen asiantuntijapalvelut,

5 KÄYTÖSSÄ OLEVAT OHJELMISTOT, JOENSUU Katujen ja yleisten alueiden suunnittelu: Novapoint tuotteet Kartat, muu paikkatieto: TeklaGIS Johtotiedot: KeyYJK Kadun ja puiston ominaisuustiedot: Novapoint IRIS Sijoittamissopimukset, katutyöluvat ja muut tilapäiset yleisen alueen luvat: KeyWinkki Ulkovalaistuksen ominaisuustiedot: KeyLight Venepaikkojen vuokraus ja ominaisuustiedot: KeyWinkki Siltatiedot: Excel; siirto Irikseen tai LiiVin Siltarekisteriin?

Sijoittamissopimukset, katutyöluvat ja muut tilapäiset yleisen alueen luvat: KeyWinkki Ulkovalaistuksen

6 INFRA-ALAN TIETOMALLI HALLINNAN APUNA Suunnittelu Rakentaminen Ylläpito Lähde: Novapoint SUUNNITTELU RAKENTAMINEN Saumaton tietovirta suunnittelusta rakennuspaikalle ja takaisin Koneohjaustieto, mallipohjainen rakentaminen, Suunniteltu rakennettu vertailu INFRAOMAISUUDEN HALLINTA Saumaton tietovirta suunnittelusta ja rakentamisesta ylläpitoon Tietovarastot strategiseen suunnitteluun ja operatiiviseen ohjaukseen Tavoitteena tuoda uusien alueiden sijaintitieto IRIS- järjestelmään suoraan suunnitteluohjelmistosta, jolloin erillistä digitointia ei tarvita Rakentamisessa on jo hyödynnetty koneohjaustietoa, jolloin työmaamittaukset jäävät pois

suunnittelusta ja rakentamisesta ylläpitoon Tietovarastot strategiseen suunnitteluun ja operatiiviseen ohjaukseen Tavoitteena tuoda uusien alueiden sijaintitieto

7 ESIMERKKI OMAISUUSTIEDOSTA, KATUJEN PINTAMATERIAALI

8 OMAISUUSTIEDON HYÖDYNTÄMINEN Alueurakoiden teknisten asiakirjojen kartat, taulukot ja luettelot on tuotettu suoraan Iris aineistosta

9 OMAISUUSTIEDON HYÖDYNTÄMINEN

10 OMAISUUSTIEDON HYÖDYNTÄMINEN

11 KATUJEN KUNNONHALLINTAA JOENSUUSSA

12 KUNNONHALLINNAN KOKONAISUUS SYYPER. PTM VAURIO- INVENT. Tasaisuus KUVA Tähän perustuva kunnonhallinta on otettu Joensuussa käyttöön TIETO- VARASTO Ominaisuustieto KUNNON- HALLINTA GIS Voidaan määritellä korjausvelka laskemalla Voidaan käyttää ohjelmoinnin perustana KANTA- VUUS MAATUT- KA Tarpeet yksilöidysti ja perustellusti esille LABRA KAIRAUS Kaavion lähde: Kuntotekniikka Oy

Ominaisuustieto KUNNON- HALLINTA GIS Voidaan määritellä korjausvelka laskemalla Voidaan

13 ESIMERKKI KANTAVUUSVAURIOTIEDOSTA

14 ESIMERKKI ROUTAVAURIOTIEDOSTA

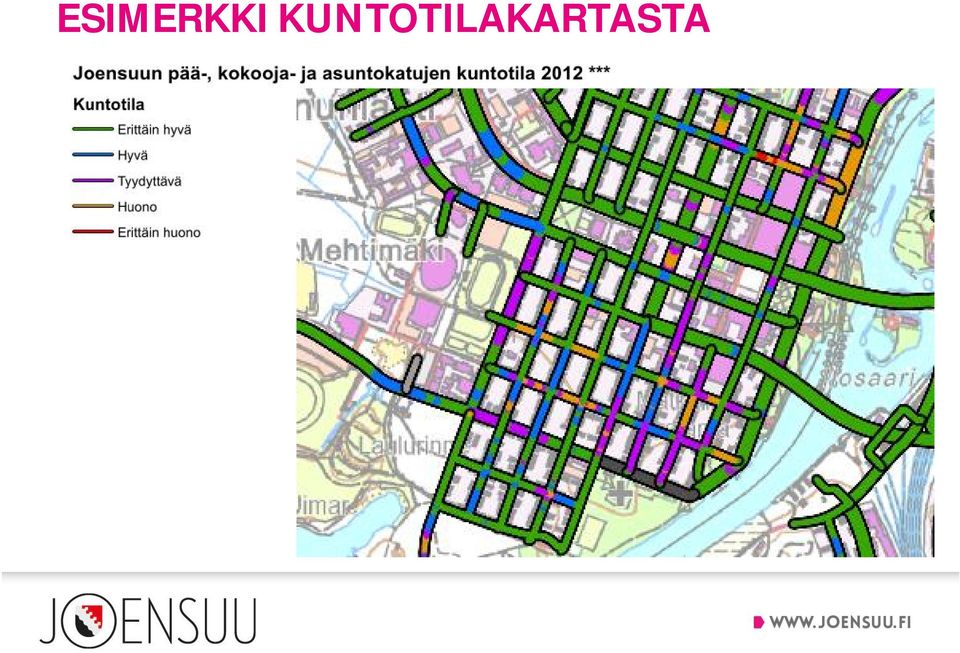

15 ESIMERKKI KUNTOTILAKARTASTA

16 URAKASVUTIETOA ANALYYSIN PERUSTAKSI

17 KORJAUSVELKA JA KORJAUSVASTUU JOENSUUN KADUILLA Nykyinen kuntotaso määritelty mittauksista Laskettu poikkileikkauksen painotetun vauriosumman avulla Analysoitu syyperusteisessa vaurioinventoinnissa havaitut vauriot Laskennassa on käytetty painokertoimena vaurion vakavuutta Korjausvelka ja korjausvastuu on saatu matemaattisesti kuntotason ja uudishinnan avulla Muutoin on noudatettu Kehto-kuntien korjausvelkaprojektin periaatteita

vauriot Laskennassa on käytetty painokertoimena vaurion vakavuutta Korjausvelka ja korjausvastuu on saatu

18 KORJAUSVELKA JA KORJAUSVASTUU JOENSUUN KADUT Toiminnallinen luokka Optimikuntotaso % Korjausvelka ( ) Korjausvastuu ( ) Pääkadut Kokoojakadut Asuntokadut Kevyenliikenteenväylät 90 / YHTEENSÄ

267 943 Kokoojakadut 75 1 172 268 2 983 668 Asuntokadut 65 7 169 870 15 941

19 PERUSKORJAUSOHJELMOINNIN TAVOITE Peruskorjauskohteet Määritellään analysoidun kuntotiedon ja kuntotilan kehittymisen perusteella Rahoitustasossa määräävänä hyväksyttävä korjausvelka Pyritään selvittämään tarpeet seuraavalle 10 vuodelle Ohjelmoidaan yhdessä muiden infratoimijoiden kanssa Olemassa olevan päällystetyn verkon ohjelmointi Määritellään analysoidun kuntotiedon perusteella Määriteltyjen raja-arvojen ylitys tuo kohteet päällystystarve - ryhmään Käytettävissä olevan vuosirahoituksen perusteella määritellään kunkin kauden päällystysohjelma

infratoimijoiden kanssa Olemassa olevan päällystetyn verkon ohjelmointi Määritellään analysoidun kuntotiedon perusteella Määriteltyjen

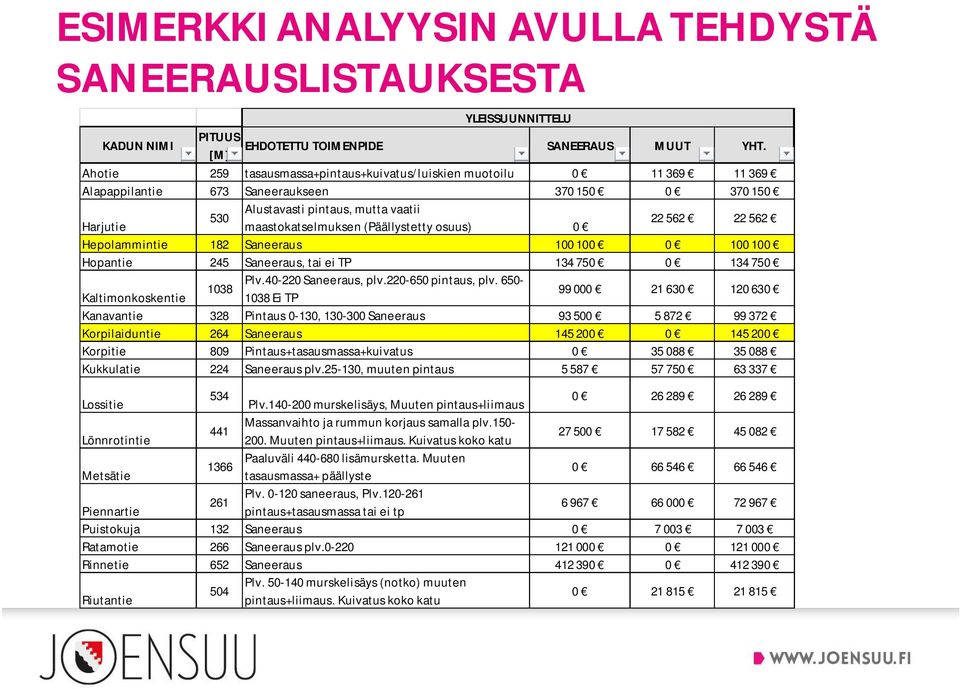

20 ESIMERKKI ANALYYSIN AVULLA TEHDYSTÄ SANEERAUSLISTAUKSESTA YLEISSUUNNITTELU KADUN NIMI PITUUS EHDOTETTU TOIMENPIDE [M] SANEERAUS MUUT YHT. Ahotie 259 tasausmassa+pintaus+kuivatus/luiskien muotoilu Alapappilantie 673 Saneeraukseen Alustavasti pintaus, mutta vaatii 530 Harjutie maastokatselmuksen (Päällystetty osuus) Hepolammintie 182 Saneeraus Hopantie 245 Saneeraus, tai ei TP Plv Saneeraus, plv pintaus, plv Kaltimonkoskentie 1038 Ei TP Kanavantie 328 Pintaus 0-130, Saneeraus Korpilaiduntie 264 Saneeraus Korpitie 809 Pintaus+tasausmassa+kuivatus Kukkulatie 224 Saneeraus plv , muuten pintaus Lossitie 534 Plv murskelisäys, Muuten pintaus+liimaus Massanvaihto ja rummun korjaus samalla plv Lönnrotintie 200. Muuten pintaus+liimaus. Kuivatus koko katu Paaluväli lisämursketta. Muuten 1366 Metsätie tasausmassa+ päällyste Plv saneeraus, Plv Piennartie pintaus+tasausmassa tai ei tp Puistokuja 132 Saneeraus Ratamotie 266 Saneeraus plv Rinnetie 652 Saneeraus Plv murskelisäys (notko) muuten 504 Riutantie pintaus+liimaus. Kuivatus koko katu

(Päällystetty osuus) 0 22 562 22 562 Hepolammintie 182 Saneeraus 100 100 0 100 100 Hopantie 245 Saneeraus, tai ei TP 134 750 0 134 750 Plv.40-220 Saneeraus, plv.220-650 pintaus, plv.

21 ESIMERKKI ANALYYSIN AVULLA TEHDYSTÄ SANEERAUSSUUNNITTELUSTA

22 KIITOS! Yhteystiedot: Kaupungininsinööri Ari Varonen Joensuun kaupunki, Kaupunkirakenneyksikkö Muuntamontie 5, JOENSUU puh
