1 Liune YKSILEHTINEN VÄLIOVI ASENNUSOHJE ELEMENTTI OVI KARMIT

2 SISÄLLYS- LUETTELO TARVIKKEET 3 KALUSTETUKI 4 ELEMENTTI TOIMITUS 5 ELEMENTIN MITAT 6 LIUKUKISKON ASENNUS 7 KIINNITYS 8-9 LEVYTYS VIIMEISTELY 15 LASIOVEN ASENNUS OVEN ASENNUS KARMIEN ASENNUS NAAMAKUVA JA PYSTYLEIKKAUS 22 MITAT 23 2 YKSILEHTINEN OVI

3 TARVIKKEET Tarvittavat työkalut ruuviväännin ja vatupassi! KARMITULPAT 25 kpl LIUKUKISKORUUVI 4,3 X kpl KIPSILEVYRUUVI 3,6 X kpl KARMIRUUVI 4,2 X kpl PYÖRÄSTÖT 2 kpl LENKKIAVAIN 1 kpl SOFT-TIIVISTE 1 kpl YKSILEHTINEN OVI 3

4 KALUSTETUKI Kiitos, että valitsit Liunen! Your Home our passion! Kokonaisen elementin siirrot työpareittain, jotta elementtiin ei kohdistu vääntöliikettä! KULJETUKSESSA VAURIOI- TUNUTTA ELEMENTTIÄ EI SAA ASENTAA, MERKINNÄT RAHTIKIRJAAN! KISKORUUVI 4,3 X 16 KAAPPITUKI X 1,00 KALUSTETUKI TV 1200 X 1250 X 1,5 Elementin kohdalle voi asentaa kaapistoja tai sähköistyksen. Seinään kiinnitettävä kaappi voidaan asentaa 66, 95 ja 120 mm elementtirunkoon, tällöin asennettaan FR 66, 95 ja 120 -vahvikerangat elementin sivuille ja kaapin kiinnitys tuetaan FR 66, 95 ja 120 -vahvikerankaan ja kalustetukeen, joka asennetaan myös elementin yläpuolelle väliseinä -runkoon. Sähköasennuksista on oma ohjeistus. 4 YKSILEHTINEN OVI

5 ELEMENTTI 1 Elementti toimitetaan asennusvalmiina ja Quick Frame (QF) -elementti kahdessa osassa. Yhdistä QF-osat toisiinsa ja ruuvaa liukukisko toimituksen mukana tulleilla ruuveilla. Poista levytyssuoja. Liukukisko on esireijitetty ja seuraa reijitystä ja ruuvaa alhaalta ylöspäin. Laita sen jälkeen suojat takaisin paikoilleen suojaksi levytystyön ajaksi. YKSILEHTINEN OVI 5

6 ELEMENTTI MITAT Koko Liukuovielementin Elementin asennusaukko leveys x korkeus leveys x korkeus LiO x 2130 mm 1350 x 2170 mm LiO x 2130 mm 1550 x 2170 mm LiO x 2130 mm 1750 x 2170 mm LiO x 2130 mm 1950 x 2170 mm LiO x 2130 mm 2150 x 2170 mm LiO x 2130 mm 2550 x 2170 mm 2 Väliseinän runkovaiheessa huomioidaan vaadittava aukko Liune -elementille. 3 LIUNE -elementin alareuna asennetaan aina valmiin lattiapinnan tasoon. Valmista korotuspalat seinän alareunaan kohteessa käytettävän lattiapintamateriaalin mukaan tai vaihtoehtoisesti voit tilata Liunen -elementin korotuspalat 15 mm ja 20 mm. Palat ovat valmistettu 100% kierrätysmateriaalista. Muoviset korotuspalat on ostettavissa erikseen, 15 mm ja 20 mm palat. 6 YKSILEHTINEN OVI

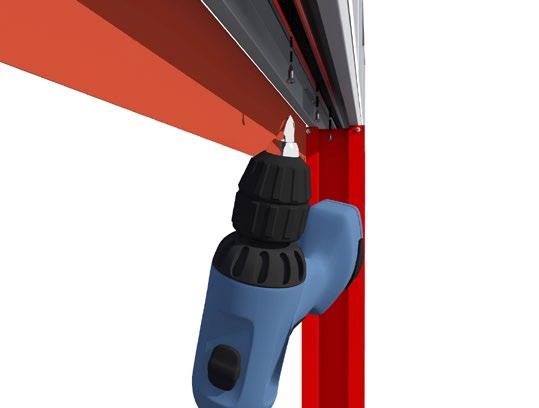

7 LIUKUKISKON ASENNUS 2. LIUKUKISKORUUVI 4,3 X 16 QF -elementtiin ruuvataan liukukisko ennen kuin elementti asennetaan seinään. Ruuvauksen jälkeen puhdista liukukisko, jotta oven rullastot liukuvat tasaisesti kaytossa. 4 Nosta elementti valiseinaan. Asenna elementin alareuna Puiset kuljetustuet poistetaan valmiin lattiapinnan tasoon, ruuvikiinnityksestä ennen kuten parketin tai elementin asennusta. laminaattipinnan tasoon. Elementin muut levytystuet- ja suojat poistetaan vasta oviasennuksen yhteydessä. YKSILEHTINEN OVI 7

8 KIINNITYS KIPSILEVYRUUVI 3,6 X 25 Elementin voi kiinnittää väliseinän runkotolppiin ruuvaamalla ja lattiaan ruuvaamalla tai liimaamalla. Huom! Käytä vatupassia! *) 5 Elementti kiinnitetään seinärunkoon samansuuntaisesti koko matkalta muun seinärakenteen kanssa. Tarkista elementin asennuksen suoruus pysty- ja vaakatasossa. Asennustyön huolellisuus takaa kevyesti liikkuvan välioven. 8 YKSILEHTINEN OVI Kuljetustuki poistetaan kun Linen elementtirunko on kiinnitetty. *)

9 KIINNITYS KIPSILEVYRUUVI 3,6 X 25 6a mm Käytä elementin kiinnitykseen toimituksen mukana olevia kipsilevyruuveja ( ~150 kpl/pss). Ruuvipussi on kiinnitettynä elementin vastakarmirunkoon. Huom! Mikäli elementti kiinnitetään puuseinärakenteeseen, käytä puuruuveja kiinnitykseen mm 6b Tarkista mittaamalla ylä-ja alareunan oviaukon leveys, jotta ne on samat. Jätä elementin taskun suojaprofiili paikoilleen. YKSILEHTINEN OVI 9

10 LEVYTYS KIPSILEVYRUUVI 3,6 X 25 7 Levytä seinä- ja elementtipinnat. Elementin levytyksessä on otettava huomioon, että oviaukon vapaa mitta on alhaalta ja ylhäältä sama. 10 YKSILEHTINEN OVI

11 LEVYTYS KIPSILEVYRUUVI 3,6 X 25 Hidastin on asennettu jo elementtiin, jos olet tilannut hidastimen lisävarusteena. Tällöin ovi sulkeutuu pehmeämmin. Oven ja hidastimen synkronointi ks. erillisohjeistus. Levytettävän seinän rankajako k600 mm. Rankajako suunnitellaan siten, että levyjen saumat osuu keskelle runkotolppaa. Eri levypuoliskojen saumat ei saa osua samalle runkotolpalle. Varmista liukukiskon puhtaus ennen toisen puolen levytysta. YKSILEHTINEN OVI 11

12 LEVYTYS KIPSILEVYRUUVI 3,6 X 25 Kaappitukilevy ZN 1mm Levytä runko normaalisti ja tarvittaessa asenna tässä vaiheessa runkoon teräsohutlevystä valmistetut tukirakenteet kuten kaappituki tai TV-tuki ja jatka levytystä. Voit käyttää myös Habito kipsilevyä, jolloin tukirakenteita ei tarvita. 12 YKSILEHTINEN OVI

13 LEVYTYS KIPSILEVYRUUVI 3,6 X mm 300 mm 200 mm Ruuvaus: Levyn reunoilla <k200 mm Levyn keskellä <k300 mm 10 mm Ruuvausetäisyys levyn reunasta: - reunaohennettu reuna 10 mm - leikattu reuna 15 mm 15 mm YKSILEHTINEN OVI 13

14 LEVYTYS KIPSILEVYRUUVI 3,6 X YKSILEHTINEN OVI

15 VIIMEISTELY 1. Tarkista puhtaus: elementin väli ja ylakisko. Tarvittaessa puhdista! Viimeistele seinä- ja lattiapinnat. YKSILEHTINEN OVI 15

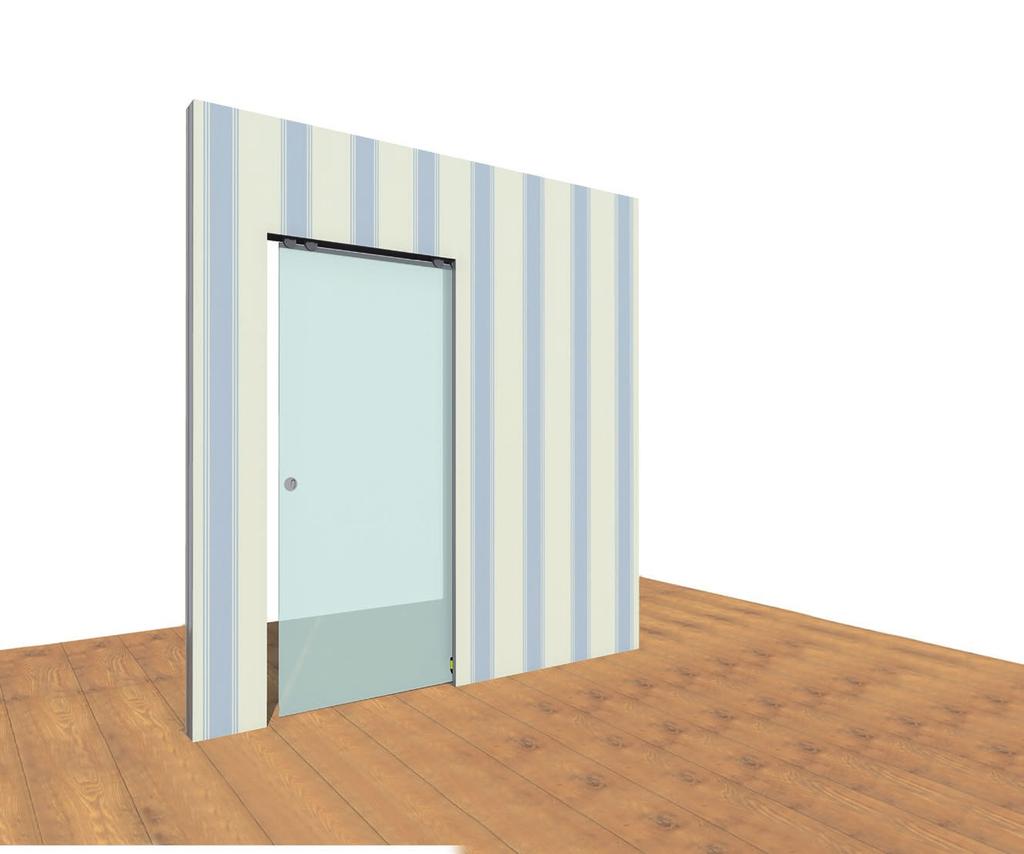

16 LASIOVEN ASENNUS Tarvittavat lisätarvikkeet AVAIN KANNATTIMILLE 1 kpl ETUKANNATIN 1 kpl TAKAKANNATIN 1 kpl 10 Asenna lasioven kannattimet pyörästöihin kuvan mukaisesti. VAIHE 1 Aseta oven mukana tulevat kannatinraudat heloineen pyörästöihin, siten että pyörästössä oleva aluslevy tulee kannatinraudan alapuolelle ja laippamutteri yläpuolelle. Pyörästössä on säätö, jonka avulla ovi nostetaan oikeaan liukukorkeuteen. VAIHE 2 Avaa lasioven kannatinhelojen kannet kuusiokoloavaimella. Kiinnitä lasiovi ensimmäiseksi takimmaisen pyörästön kannatinrautaan, joka menee elementin sisään ensimmäisenä. Varmista, että kannatinhelan tappi on kunnolla lasioven rei ässä ja itse kannatinhelassa. Kiristä kansi paikoilleen. Nosta pyörästön säädön avulla lasioven korkeutta sopivaksi. Kiristä pyörästön säätö kohdilleen, jotta lasiovi pysyy paikoillaan. VAIHE 2 16 YKSILEHTINEN OVI

17 LASIOVEN ASENNUS Nosta kahden henkilön voimin lasiovi pystyasentoon elementin oviaukon kohdalle esim. pehmustetta lasioven alle. Imukuppinostimien käyttö suositellaan. Kiilojen avulla lasiovi nostetaan oikeaan korkeuteen. Huom! Lasiovi on karkaistua lasia. 11 Nosta ovi paikoilleen niin, että pyörästöjen kiinnityspultit asettuvat oven yläreunaan kannatinrautaan ja pyörästön kiinnityspultin aluslevy asettuu kannatinraudan alapuolelle sekä laippamutteri yläpuolelle. Säädä oven korkeus. Kiristä kiinnitysmutterit. Lasiovi kuljetetaan elementin alareunan ohjausrullien lävitse elementin sisään, siten että lasiovi kiinnitetään jälkimmäisen kannatinraudan helaan. Huom! hidastinohjaimella varustettu kannatinrauta asennetaan lasioveen hidastimen kohdalle. Säädä lopuksi lasioven korkeus sopivaksi. Muista kiristää pyörästöjen säädöt. 12 Elementissä olevat ohjausrullat ovat säädettävät, säädä ne 8 mm lasiovelle, jotta ovi liukuu pehmeästi. YKSILEHTINEN OVI 17

18 OVEN ASENNUS PYÖRÄSTÖT 13b 13a 13 A. Nosta ovi valmiiksi oviaukon viereen. B. Aseta pyörästöt ja ovielementin kiskosto kuvan mukaisessa järjestyksessä. Seinärungon Oven paksuus Sähkörasiat syvyys mm mm Pintarasia Upotetut rasiat Upotetut rasiat 18 YKSILEHTINEN OVI

19 OVEN ASENNUS LENKKIAVAIN 14 Nosta ovi paikoilleen niin, että pyörästöjen kiinnityspultit asettuvat oven yläreunan kannatinrautaan ja pyörästön kiinnityspultin aluslevy asettuu kannatinraudan alapuolelle sekä laippamutteri yläpuolelle. - aseta oven alareunassa oleva ura T-kiskoon - aseta pyörästöjen kiinnityspultit oven yläreunan kinnikelevyyn siten, että aluslevy on kiinnikelevyn alapuolella ja laippamutteri yläpuolella - sääda oven korkeus sitten ettei se makaa t-kiskon päällä. Kiristä kiinnitysmutterit. YKSILEHTINEN OVI 19

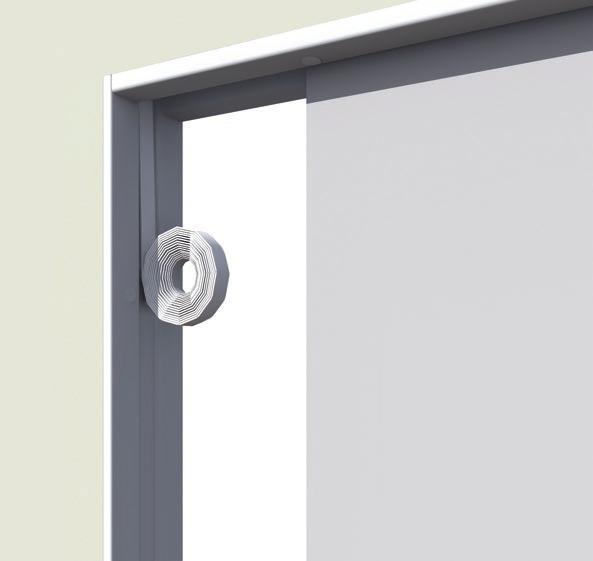

20 KARMIEN ASENNUS Asenna soft tiiviste vastakarmin uraan Kiinnitä leveä vastakarmilista. Tarkista oven suoruus karmilistan suhteen. 2. Kiinnitä kapeat pystykarmilistat molemmin puolin ovea. 3. Kiinnitä kapeat yläkarmilistat. Huom! Karmilistat asennetaan siten, että ovilevy kulkee esteettä karmilistojen keskellä. Pintalistat voi asentaa naulaamalla karmilistoihin, jolloin Liunen ovi ja karmit ovat helposti jälkeenpäin vaihdettavissa. Asennus voi olla myös ilman pintalistoja. 20 YKSILEHTINEN OVI

21 KARMIEN ASENNUS KARMIRUUVI 4,2 X 25 KARMITULPAT Paina karmitulpat paikoilleen. 4 YKSILEHTINEN OVI 21

22 NAAMAKUVA SISÄLLYS- PYSTYLEIKKAUS LUETTELO 22 YKSILEHTINEN OVI

23 MITAT Koko Vapaa Liukuovielementin Elementin asennusaukko *) Ovi kulkuaukko **) leveys x korkeus leveys x korkeus leveys x korkeus Li mm 1135 x 2130 mm 1350 x 2170 mm LiO7 710 mm 1535 x 2130 mm 1550 x 2170 mm LiO8 810 mm 1735 x 2130 mm 1750 x 2170 mm LiO9 910 mm 1935 x 2130 mm 1950 x 2170 mm LiO mm 2135 x 2130 mm 2150 x 2170 mm Li mm 2535 x 2130 mm 2550 x 2170 mm *)parkettivara, max.40 mm **)ulkoneva vedin vie vapaasta kulkuaukosta -100mm. YKSILEHTINEN OVI 23

24 Liune valmistus ja myynti: Aulis Lundell Oy Puh VTT EXPERT SERVICES LTD Ympäristöjärjestelmän mukainen toiminta on ollut vuodesta Liune Door on patentoitu EU:ssa ja Norjasssa sekä USA:ssa. C E R T I F I E D ISO 9001 Q UA L I T Y SYS T E M Liune door valmistetaan ISO 9001:2015 laatujärjestelmän ja nykyisten määräysten sekä asetusten mukaisesti CE-merkityistä profiileista. OHJEESSA OLEVIEN KUVIEN LAINAAMINEN ON SALLITTUA VAIN AULIS LUNDELL OY:N ASIAKKAILLE JA YHTEISTYÖKUMPPANEILLE, KUN LÄHDE MAINITAAN. KUVIIN JA NIIHIN LIITTYVIIN TEKSTEIHIN PIDÄTTÄMME OIKEUDEN TEHDÄ MUUTOKSIA. LRL1001/2018
