1 Asennusohje OCEAN liukuovi 3-osainen Ocean 3-osainen liukuovi, kynnyksellinen Ocean 3-osainen liukuovi, kynnyksetön VIHTAOVET OY

2 Sisällys TYÖKALUT OSAT (kynnyksellinen) OSAT (kynnyksetön) KEHYKSEN KASAAMINEN (kynnyksellinen) KEHYKSEN KASAAMINEN (kynnyksetön) RULLAPYÖRÄSTÖJEN ASENNUS (kynnyksellinen) RULLAPYÖRÄSTÖJEN ASENNUS (kynnyksetön) KEHYKSEN KIINNITYS SEINÄÄN LASIEN ASENNUS LUKITUSHELOJEN ASENNUS LIUKUVAN LASIN ASENNUS (kynnyksellinen versio) LIUKUVAN LASIN ASENNUS (kynnyksetön versio) OVISTOPPARIN ASENNUS PROFIILIEN SILIKONIKITTAUS HOITO-OHJEET KIERRÄTYS Hae ohjeet tarvittaessa ASENNUSOHJE OCEAN LIUKUOVI 1

3 TYÖKALUT KÄYTÄ AINA SUOJALASEJA, SUOJAKINTAITA JA PITKÄHIHAISTA PAITAA ASENNUKSEN YHTEYDESSÄ. SÄRKYVÄ LASI SAATTAA AIHEUTTAA VAKAVIA VAMMOJA ILMAN ASIANMUKAISTA SUOJAUTUMISTA. OSAT (kynnyksellinen) seinätulppa säädettävä pyörästö jousitettu pyörästö 4,2 x 38 3,5 x 30 x 8 4,2 9 2 poranterä 2 mm lasioven tiiviste alatiiviste ASENNUSOHJE OCEAN LIUKUOVI 2

4 OSAT (kynnyksetön) seinätulppa säädettävä pyörästö jousitettu pyörästö 4,2 x 38 3,5 x 30 x 8 4,2 9 2 poranterä 2 mm lasioven tiiviste alatiiviste RST-jalka ASENNUSOHJE OCEAN LIUKUOVI 3

5 KEHYKSEN KASAAMINEN (kynnyksellinen) 1) Kasaa kehys 3,5 x 30 mm ruuveilla. Vaakaprofiilien kourut tulevat sisäpuolelle. 2) Kiinnitä F-profiilit kehykseen. 1 x 4 2 Asenna alatiiviste alaprofiilissa olevaan uraan. ASENNUSOHJE OCEAN LIUKUOVI 4

6 KEHYKSEN KASAAMINEN (kynnyksetön) 3) Kasaa kehys 3,5 x 30 mm ruuveilla. Vaakaprofiilien kourut tulevat sisäpuolelle. 4) Kiinnitä F-profiilit kehykseen. 5) Asenna RST-jalka ja alatiiviste alaprofiliiin 1 x Asenna alatiiviste alaprofiilissa olevaan uraan. ASENNUSOHJE OCEAN LIUKUOVI 5

7 RULLAPYÖRÄSTÖJEN ASENNUS (kynnyksellinen) Asenna liukuvaan lasiin rullapyörästöt. - säädettävät pyörästöt ylös - jousitetut pyörästö alas RULLAPYÖRÄSTÖJEN ASENNUS (kynnyksetön) Asenna liukuvaan lasiin rullapyörästöt. - säädettävät pyörästö ylös - jousitettu pyörästö alas ASENNUSOHJE OCEAN LIUKUOVI 6

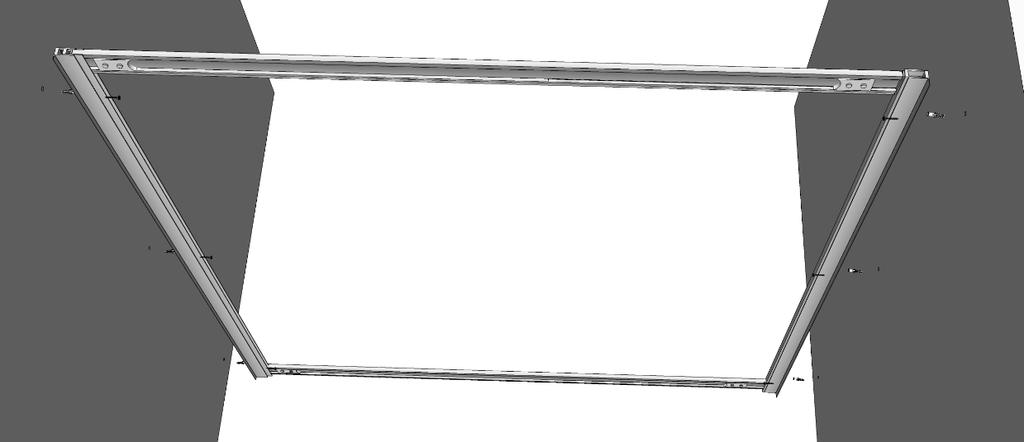

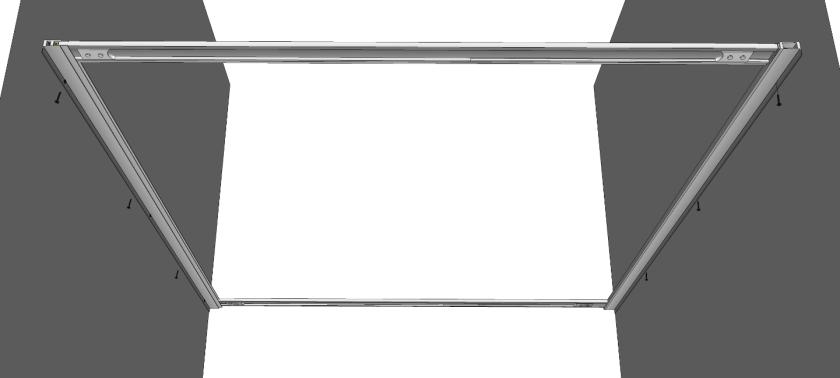

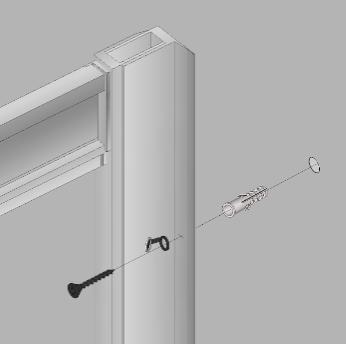

8 KEHYKSEN KIINNITYS SEINÄÄN Nosta kehys pystyyn ja asenna F-profiilien laipoista seinään ropuilla ja 4,2 x 38mm ruuveilla. Asenna ruuveihin peitetulpat DIA 6mm 4 5 Varmista kehyksen pysty- ja vaakasuoruus ja korkeus lattiasta. Keskitä kehys suoraan F-profiilien väliin. Kiinnitä kehys F-profiileihin 4,2*19 porakärkiruuveilla Asenna kiinnityksien yhteydessä ruuvien peitetulpat. 6 7 ASENNUSOHJE OCEAN LIUKUOVI 7

9 LASIEN ASENNUS 1) Laita silikonia seinäprofiilin lasiuriin ja nosta kiinteä lasi paikalleen. 2) Paina lasit lasiuriin. 1 2 LUKITUSHELOJEN ASENNUS Asenna kiinteän lasin lukitushelat lasin ylä- ja alalaitaan, poraa ruuveille 2 mm esireiät ennen asentamista 1 DIA 2 mm 2 x 8 Vedä alatiiviste lattiaa vasten x 8 ASENNUSOHJE OCEAN LIUKUOVI 8

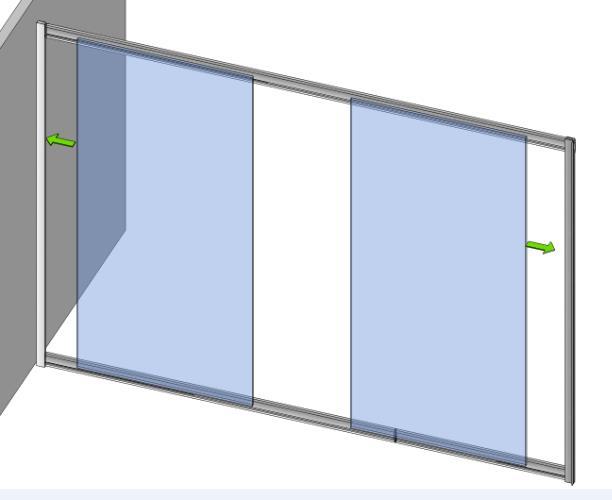

10 LIUKUVAN LASIN ASENNUS (kynnyksellinen versio) Asenna liukuvalasi paikalleen. Säädettävä rullapyörästö tulee ylös ja jousellinen rullapyörästö alas. Paina jousi pohjaan samalla kun ohjaat rullapyörästön alumiinikiskon uraan. 1 2 LIUKUVAN LASIN ASENNUS (kynnyksetön versio) Asenna liukuvalasi paikalleen. Säädettävä rullapyörästö tulee ylös ja jousellinen rullapyörästö alas. Paina jousi pohjaan samalla kun ohjaat rullapyörästön alumiinikiskon uraan. 1 2 ASENNUSOHJE OCEAN LIUKUOVI 9

11 OVISTOPPARIN ASENNUS 1) Asenna ovistoppari, siten että ovi kohdistuu aukon kohdalle. Poraa ruuveille 2mm. esireiät PROFIILIEN SILIKONIKITTAUS Tee silikonikittaus molemmin puolin profiilin ja seinän pystysaumaan. ASENNUSOHJE OCEAN LIUKUOVI 10
