1 Liune Väliseinärakenteen sisään integroitu liukuovielementti. Tuoteohje

2 Sisällys Rakenteen ominaisuudet 3 Materiaalit ja tarvikkeet, varastointi 4 Liukuovielementti 4 Ovilevy 4 Ovimekanismit 4 Asennusruuvit 4 Logistiikka 5 Kuljetuspakkaukset ja kuljetustuet 5 Liukuovielementin tuenta 5 Liukuovielementin kuljetus työmaalla 5 Asennusohje 6 Väliseinän rakentaminen (kohdat 1 3) 6 Naamakuva 7 Liune-liukuovielementin asennus (kohdat 4 10) 8 Vaakaleikkaukset 9 Ovilevyn asennus (kohdat 11 16) 10 Mdf-karmilistojen asennus ja oven kohdistus (kohdat 17 19) 11 LIUNE TUOTEOHJE 8/2009 ( ). Tässä ohjeessa olevat tekniset ja muut tuote/tiedot ovat luonteeltaan informatiivisia ja ovat Aulis Lundell Oy:n jatkuvan muutostyön alla. Tiedot perustuvat painohetken mukaisiin tietoihin. Aulis Lundell Oy varaa itselleen oikeuden muuttaa tässä ohjeessa mainittuja tietoja / tiedostoja. Tämän ohjeen tiedot korvaavat aiemmin päivätyissä esitteissämme ja muissa dokumenteissa esitetyt. Mahdollisissa epäselvyyksissä pyydämme Sinua ottamaan yhteyttä suoraan meihin, samoin mikäli Sinulla on korjaus- ja muutosehdotuksia. AULIS LUNDELL OY Nummenpääntie SAUKKOLA Puh Fax liune@aulislundell.fi etunimi.sukunimi@aulislundell.fi LIUNEN VAKIO-OVIMALLIT D3 D4 D5 D6 D7 valkoinen sileä mdf valkoinen jyrsitty 3-peiliovi valkoinen laaka kosteudenkestävä tammi/koivuviilu valoaukollinen mdf 2 LIUNE TUOTEOHJE

3 Rakenteen ominaisuudet LIUNE on väliseinään asennettava liukuovielementti, jossa ovilevy liukuu väliseinän sisään. Liune Door on väliovi, jonka huolella suunniteltu kokonaisuus antaa extraneliöt käyttöösi. Liukuovielementin runko, asennetaan väliseinärakenteeseen, kun seinän toinen puoli on valmiiksi levytetty. Liune-liukuovielementti soveltuu sekä uudis- että korjausrakentamiseen asuin- ja toimitilakohteisiin. LIUNE-liukuovielementtejä voidaan asentaa erisyvyisten, vakiokoot 66 mm, 70 mm, 95 mm ja 120 mm, väliseinäjärjestelmien sisään. Oviaukkojen vakioleveydet ovat Lio7, Lio8, Lio9, Lio10 ja Lio12. Liune on asennettavissa teräs-, puu-, tai betoniväliseinän runkoon. Liune-liukuovielementti 66 mm Lio8 painaa 33 kg. Muut koot +/-1kg /seinäsyvyys. Ovilevyvaihtoehtoja on useita. Ovilevyn perusmalli on valkoinen sileäpintainen mdf-levy ja sen paksuus on 19 mm. Tarvittaessa ovilevy voidaan myöhemmin vaihtaa. LIUNE- liukuovielementissä on valmius sähköasennuksille esim. ovipielen sähkökatkaisijoille, jonka vuoksi on huomioitava tarvittavien rei itysten tekeminen väliseinärunkoon ennen Liunen asennusta. Elementin ja seinän rungon syvyys määrittelee, asennetaanko sähkörasiat upotettuina vai pinta-asennuksina. Seinärunko on esitetty sinisenä, liukuovielementti punaisella ja ovilevy valkoisella. LIUNE TUOTEOHJE 3

4 Materiaalit ja tarvikkeet, varastointi LIUNE-liukuovielementtitoimitukseen kuuluvat seuraavat osat: Liukuovielementti Liukuovielementin runko on valmistettu kuumasinkitystä teräksestä. Elementti voidaan varastoida ulkona suojattuna, ellei toimituksen yhteydessä ole erillistä mainintaa. Ovilevy ja karmiosat Ovilevy ja karmilistat säilytetään suoralla alustalla vaakatasossa tilassa joka vastaa tulevia käyttöolosuhteita. Pakkauksia ei ole syytä poistaa ennen ovilevyn asennusta liukuovielementtiin. Ovimekanismit Ovilevyn liukupyörät 2 kpl toimitetaan ovilevyn mukana. Muut liukuovielementin helat ovat valmiiksi kiinnitettyinä joko ovilevyyn tai elementtirunkoon. Asennusruuvit Liukuovielementin asennukseen tarvittavat kipsilevyruuvit toimitetaan elementin mukana. Käytä kipsilevyn asentamiseen vain toimituksessa olevia kiinnikkeitä. Ruuvien tyypit: Normaalin kipsilevyn porakärkiruuvi, QSB 25 Erikoiskovan kipsilevyn porakärkiruuvi, QSBR 25 Ohjeistukset Joka toimituksen yhteydessä tulee mukana asennusohjeet elementille sekä ovien ja karmien asennukseen. Asukasohjeistus kuuluu myös Liunetoimitukseen. 4 LIUNE TUOTEOHJE

5 Logistiikka Kuljetuspakkaukset ja kuljetustuet Liukuovielementin tuenta Liukuovielementtiin on asennettu kuljetuksen ajaksi kuljetustukia. Kaikki kuljetustuet poistetaan ruuvaamalla vasta liukuovielementin asennuksen yhteydessä. Asennustuet sijaitsevat oviaukon alareunassa sekä pystyrankojen välissä. Liukuovielementin toimitusajankohta Suosittelemme, että Liune toimitetaan työmaalle kun toinen puoli rungosta on levytetty, jolloin päästään aloittamaan asennus heti. Jos elementti toimitetaan aikaisemmin, sen varastointi työmaalla tapahtuu tasaisella alustalla, joko pysty- tai vaakasuorassa asennossa. Liukuovielementin siirrot työmaalla TÄRKEÄÄ HUOMIOIDA! Työmaalla liukuovielementtiä siirrettäessä on huomioitava, ettei ovielementin liukukisko pääse taipumaan. Ovielementin kuljetustukia ei saa poistaa ennen elementin asennusta. Mikäli elementti on vahingoittunut, ei liukuovielementtiä saa asentaa. LIUNE TUOTEOHJE 5

6 Asennusohje Väliseinän rakentaminen (kohdat 1 3) Oviaukko Valoaukko Liukuovielementin Elementin (leveys x korkeus) koko väliseinässä asennusaukko (leveys x korkeus)* LIO7 (710 x ~ 2030 mm) 1535 x 2085 mm 1550 x 2125 mm LIO8 (810 x ~ 2030 mm) 1735 x 2085 mm 1750 x 2125 mm LIO9 (910 x ~ 2030 mm) 1935 x 2085 mm 1950 x 2125 mm LIO10 (1010 x ~ 2030 mm) 2135 x 2085 mm 2150 x 2125 mm LIO12 (1210 x ~ 2030 mm) 2535 x 2085 mm 2550 x 2125 mm *mitassa huomioitu asennusvara 40 mm 1. Liukuovielementin asentaminen aloitetaan väliseinärungon rakentamisesta. Väliseinärunkoon jätettävä aukko rakennetaan tässä ohjeessa annettujen mitoitusten mukaisesti. Mitoitukset on annettu Lio7-, Lio8-, Lio9-, Lio10- ja Lio12- oville esitetyssä järjestyksessä. Liukuovielementtirungon alareuna on oltava asennettaessa valmiin lattiapinnan tasolla, joten liukuovielementtiä varten rakennettavan asennusaukon lopullinen korkeus määräytyy lattiatason korkeusaseman mukaan. Asennusaukon mitassa on huomioitu elementin yläreunaan tuleva 40 mm asennusvara. Ovilevyn korkeutta on mahdollista säätää myöhemmin ovimekanismien avulla noin 5 10 mm 2. Seinä levytetään toiselta puolelta valmiiksi ennen liukuovielementin asennusta. Seinälevyä ei ruuvata alakiskon kohdalta ennen kuin Liune on paikallaan. Levytys ja oviaukon koko on mitoitettu piirustuksessa. 3. Ovielementin yläpuolella olevaan kiskoon tehdään tarvittaessa min. Ø 17 mm:n reikä sähkösuojaputkea (16 mm) varten sähkörasian/-katkaisijan puoleiseen reunaan. Reikien etäisyys (872 / 972 / 1072 / 1372 mm) on mitoitettu piirustuksessa väliseinän oviaukon puoleisesta pystyrangasta LIUNE TUOTEOHJE

7 Vaakaleikkaus 1:20 seinärunko, 1. levytys ja liukuovielementti Naamakuva 1:20 seinärunko ja liukuovielementti Vaakaleikkaus 1:20 seinärunko, liukuovielementti, levytykset ja ovilevy LIUNE TUOTEOHJE 7

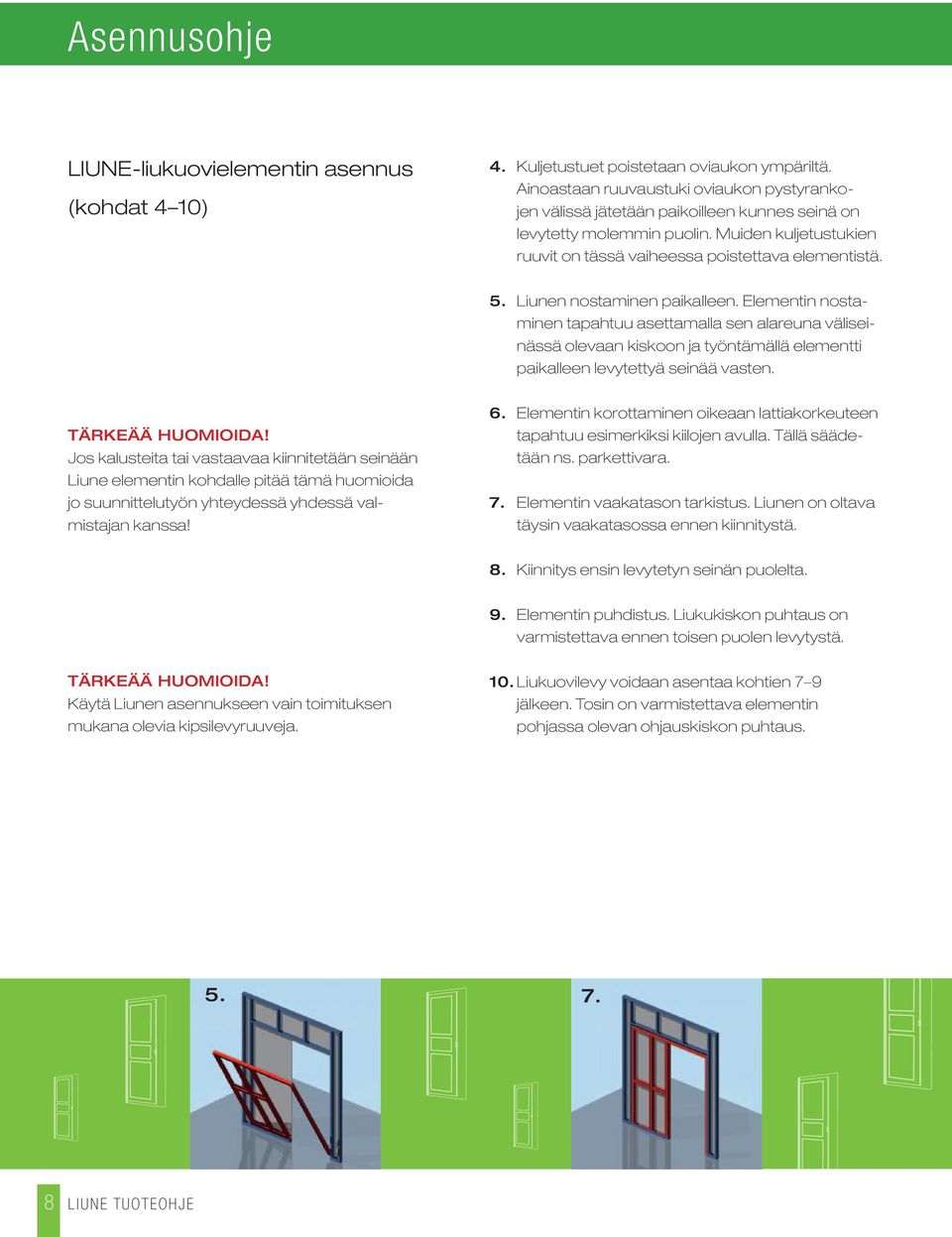

8 Asennusohje LIUNE-liukuovielementin asennus (kohdat 4 10) 4. Kuljetustuet poistetaan oviaukon ympäriltä. Ainoastaan ruuvaustuki oviaukon pystyrankojen välissä jätetään paikoilleen kunnes seinä on levytetty molemmin puolin. Muiden kuljetustukien ruuvit on tässä vaiheessa poistettava elementistä. 5. Liunen nostaminen paikalleen. Elementin nostaminen tapahtuu asettamalla sen alareuna väliseinässä olevaan kiskoon ja työntämällä elementti paikalleen levytettyä seinää vasten. TÄRKEÄÄ HUOMIOIDA! Jos kalusteita tai vastaavaa kiinnitetään seinään Liune elementin kohdalle pitää tämä huomioida jo suunnittelutyön yhteydessä yhdessä valmistajan kanssa! 6. Elementin korottaminen oikeaan lattiakorkeuteen tapahtuu esimerkiksi kiilojen avulla. Tällä säädetään ns. parkettivara. 7. Elementin vaakatason tarkistus. Liunen on oltava täysin vaakatasossa ennen kiinnitystä. 8. Kiinnitys ensin levytetyn seinän puolelta. 9. Elementin puhdistus. Liukukiskon puhtaus on varmistettava ennen toisen puolen levytystä. TÄRKEÄÄ HUOMIOIDA! Käytä Liunen asennukseen vain toimituksen mukana olevia kipsilevyruuveja. 10. Liukuovilevy voidaan asentaa kohtien 7 9 jälkeen. Tosin on varmistettava elementin pohjassa olevan ohjauskiskon puhtaus LIUNE TUOTEOHJE

9 Vaakaleikkaukset 1:20 seinärunko seinärunko ja 1. levytys seinärunko, 1. levytys ja liukuovielementti seinärunko, liukuovielementti ja levytys molemmin puolin LIUNE TUOTEOHJE 9

10 Asennusohje Ovilevyn asennus (kohdat 11 16) 11. Tarkista, että levytyksen jälkeenkin elementissä ovilevyä varten olevan välin mitat ovat sekä ylhäältä että alhaalta seuraavasti: - runko 66 mm väli 24 mm - runko 95 mm väli 53 mm - runko 120 mm väli 78 mm 12. Tarkista, ettei elementin väliin eikä kiskoihin ole joutunut työmaa-aikaista roskaa. 13. Asenna pyörästöt elementin liukukiskoon. 14. Oven asentaminen a. Aseta oven alareunassa oleva ura elementin T-kiskoon. b. Aseta pyörästöjen kiinnityspultit oven yläreunan kiinnikelevyyn siten, että aluslevy on kiinnikelevyn alapuolella ja laippamutteri yläpuolella. c. Säädä oven korkeus siten ettei ovi makaa T-kiskon päällä. Kiristä kiinnitysmutterit. TÄRKEÄÄ HUOMIOIDA! Ovilevyn asennuksessa on noudatettava erityistä varovaisuutta ovilevyn pinnan vuoksi. 15.Työmaan aikana asennetut ovet työnnetään suojaan rakenteen sisään ja suojataan listan avulla. 10 LIUNE TUOTEOHJE

11 MDF-karmilistojen asennus ja oven kohdistus (kohdat 17 19) 16. Mdf-karmilistojen asennus aloitetaan leveästä vastakarmilistasta jonka jälkeen tarkastetaan oven suoruus karmilistan suhteen. Oven on oltava täysin pystysuorassa TÄRKEÄÄ HUOMIOIDA! Karmilistat asennetaan siten, että ovilevy kulkee esteettä karmilistojen keskellä. 17. Asenna kapeat pystykarmilistat molemmin puolin ovea. 18. Asenna kapeat yläkarmilistat. LIUNE TUOTEOHJE 11

12 Liune Aulis Lundell Oy:n toiminta on sertifioitu ISO 9001: 2008-laatujärjestelmän mukaisesti. Sertifioitu järjestelmä on ollut vuodesta Ympäristöjärjestelmän mukainen toiminta on ollut vuodesta Liune Door on mallisuojattu No FI Liune Door valmistus ja myynti: Turku 99 km Helsinki-Vantaa 68 km Espoo 48 km Aulis Lundell Oy Nummenpääntie Saukkola Puh Fax liune@aulislundell.fi etunimi.sukunimi@aulislundell.fi Forssa E12 Riihimäki 2 Hyvinkää Somero Karkkila 2 Nurmijärvi Nummi-Pusula Vihti E12 1 E Lohja 1 Vantaa Espoo Helsinki Inkoo Kirkkonummi Aulis Lundell Oy Nummenpääntie Saukkola Puh
