2 SISÄLLYS Toimitusehdot 2 Väliseinät 3 Huoneistojen sisäiset rangat ja kiskot 3-4 Profi ilit ja tarvikkeet 5 Liune väliovet 6 Liune tuotteet 6 Liune liukuovielementin asennusohje 7 Liune liukuoven ja karmin asennusohje 8 Väliseinät ja alakatot 9 Huoneistojen välinen seinäranka 9 lakattojärjestelmien profi ilit ja tarvikkeet 10 Hattulistat 11 HTL mm 11 Ulkoseinät 12 Eko-Pro lämpörungot 13 Orret 14 Kevytorret C, L ja U 14 Lattiat 15 ProfL-kerroslattiat 15 Yleiset toimitusehdot Toimitukset noudattavat näitä ehtoja, ellei kirjallisesti ole sovittu toisin. Hinnat Toimitukset laskutetaan voimassaolevan hinnaston mukaan. Hintoihin lisätään voimassaoleva arvonlisävero. Minilisä voimassaolevien ehtojen mukaisesti. Liune: alle 5 elementin toimituskulut 32 e / toimitus. Toimitusaika Profi ilitoimitukset tilauksesta 1-2 viikkoa. Liune: elementti 1-2 viikkoa. Liune elementti asennetetaan väliseinän yhteydessä. Ovi toimitetaan sopimuksen mukaan. Maksuehto Toimituspäivästä maksu erääntyy 14 päivän kuluessa. Myöhästyneisiin suorituksiin lisätään korkolain mukainen viivästyskorko +2%. Toimitusehto EXW tehtaalla Saukkolassa. Tarkastukset, huomautukset ja muut ehdot RYHT ehtojen mukaan. Varastointi Voidaan varastoida ulkona ilman suojaa ellei toimituksen yhteydessä ole erillistä mainintaa. ProfL-kerroslattian profi iliniput on suojattava työmaalla. Liune varastointi erillisen ohjeen mukaan. Kuljetukset L-kuljetuskalustolla pääkaupunkiseudulle tai myös kuljetukset sopimuskuljettajallamme pääkaupunkiseudulle sekä muualle Suomeen. Tilaamme tarvittaessa myös asiakkaan sopimuskuljettajan. Rahti, purku siakas maksaa toimituserän rahdin. siakas vastaa lastin purkamisesta toimituskohteessa. Kuljetusvakuutus Kuljetusvahingosta vastaa kuljetuksen suorittaja ja vahingosta on tehtävä merkinnät rahtikirjaan, myyjä ei vastaa kuljetusvahingosta. Palautukset Palautuksia ei oteta vastaan, jos niistä ei ole erikseen sovittu. siakas vastaa palautuskustannuksista. Sovituista tuotteen palautuksista hyvitetään enintään % ostoarvosta. Pakkaus Tuotteet toimitetaan täysin käsinipuin. Profi iliniput pakataan ja toimitetaan kohdekohtaisesti asiakkaan toivomalla tavalla kerroskohtaisesti tai varastotoimitusnipuin. Veloitus huoneistokohtaisesta paketoinnista. Tuoteniput Vannekiinnitys ja aluspuut sisältyvät veloituksetta. Vienti- ja erikoispakkaukset laskutetaan erikseen. 2

3 VÄLISEINÄJÄRJESTELMÄT; rangat ja kiskot RNGT, kipsilevyrakenteisiin Määrämittaiset rangat valmistetaan tilauksen mukaan. ÄÄNIRNK LR/40 aine/ pituus/ pakkaus/ kg/ määrämitta määrämitta määrämitta määrämitta määrämitta määrämitta määrämitta määrämitta määrämitta Oviaukkoihin ja muut taivutusvastusta vaativat kohteet VHVIKERNK FR/55 aine/ pituus/ pakkaus/ kg/ m cm kpl m vosaumakiinnityksiin sekä hauraille luja-ja kuitulevyille RNK R/ Erityistä taivutusvastusta vaativat korkeat kohteet. VHVIKERNK VHR S3GD+Z aine/ pituus/ pakkaus/ kg/ määrämitta määrämitta määrämitta määrämitta määrämitta määrämitta määrämitta määrämitta KISKOT 55 Lattiaan ja kattoon KISKOT SK/ Lattiaan ja kattoon KISKOT SK/37 Lattiaan ja kattoon KISKOT SK/

4 VÄLISEINÄJÄRJESTELMÄT; rangat ja kiskot Lattia- ja kattokiskot tiivistenauhalla KISKOT SKF/37. SKF/60 aine/ pituus/ pakkaus/ kg/ SKF/ SKF/60 66/ / / / KISKOT SKE (<40dB) +EPDM SKE/ SKE/ KISKOT SKT (>40dB) + 2 X EPDM SKT/ SKT/ TIIVISTEET ÄÄNEN- ERISTÄVYYTEEN aine/ pituus/ pakkaus/ kg/ mm cm m/kpl m PF 3 X PF 3 X EPDM VÄLISEINÄPROFIILIT 3 m PINUMVRLISTT PL Rappauskulmalista hauraille levyreunoille KULMSUOJ HS 29/ KULMLIST L / Kulmarangat sisäkulmiin ja T-liittymiin HR 60/60 aine/ pituus/ pakkaus/ kg/ SUIHKUTUKI KPPITUKI KULMLIST TIVUTETTV / KLUSTOTUET LVURITUKI

5 VÄLISEINÄPROFIILIT J TRVIKKEET TERÄSRIN ZN aine/ pakkaus/ kg/ mm m m TYÖKLUJ J LITTEIT 1.Levyhissi 2. Levynostin 3. Kiinnityspihdit RNKOJEN REI ITYS Sähkövedoille aukaistavat läpät ja villakieleke aukaistaan rangan uuman selkäpuolelle villoituksessa: - läppäyksikön paikka vaihtelee rangan pituuden mukaan Reikäpihdit VÄLISEINÄPROFIILIT sennusvaunu 230 TRVIKKEET KIPSIRUUVIT pituus/ pakkaus/ mm kpl Kipsari fosfatoitu Kipsari + porakärki Kipsari + vastakierre Hobau tiuhakierre Ohutlevyruuvi Naula-ankkuri 25 0 Eko 16 (ruuvikanta 1,0 mm)

6 LIUNE on kotimainen asennusvalmis kokonaisuus LIUNE sisältää: OVILEVYN PKSUUS: Väliseinäelementin ovelle, toimitus suositellaan väliseinärankatoimituksen yhteyteen Ovilevyn kiinnikkeineen Karmilistat (ei seinän pintalistoja) Ruuvit elementin levytykselle ja karmilistoille Varaus sähkösuojaputkelle sähköasennuksia varten sennusohjeen ja asukasohjeistuksen Runko 66 mm Runko 95 mm Runko 120 mm 19 mm 8 mm/19 mm/25 mm 8 mm/25 mm VÄLISEINÄRUNKO VIHTOEHDOT RUNKO 66MM LIUNE D3 mdf sileä valkoinen LIO7 väliovi 19 mm LIO8 LIUNE D4 mdf jyrsitty peiliovi LIO7 19 mm LIO8 LIUNE D5 kosteudenkestävä LIO7 laakaovi 18 mm LIO8 valkoinen LIUNE D6 sileä väliovi LIO7 19 mm viilutettu LIO8 tammi/koivu Katso uusimmat LIUNE väliovet RUNKO 95MM LIUNE D3 mdf sileä valkoinen LIO7 väliovi 19/25 mm LIO8 LIO12 LIUNE D4 mdf jyrsitty peiliovi LIO7 19/25 mm LIO8 LIO12 LIUNE D5 kosteudenkestävä LIO7 laakaovi 18/25 mm LIO8 valkoinen LIO12 LIUNE D6 sileä väliovi LIO7 19/25 mm viilutettu LIO8 tammi/koivu LIO12 LIUNE D9 lasiovi opaali/kirkas LI08 lasiovi opaali(kirkas LI09 RUNKO 120MM LIUNE D3 mdf sileä valkoinen LIO7 väliovi 25 mm LIO8 LIO12 LIUNE D4 mdf jyrsitty peiliovi LIO7 25 mm LIO8 LIO12 LIUNE D5 kosteudenkestävä LIO7 laakaovi 25 mm LIO8 valkoinen LIO12 LIUNE D6 sileä väliovi LIO7 25 mm viilutettu LIO8 tammi/koivu LIO12 LIUNE D9 lasiovi opaali/kirkas LI08 lasiovi opaali(kirkas LI09 LIUNE D10 lasiovi opaali/savu lasiovi opaali/savu LI08 LI09 LIUNE D10 lasiovi opaali/savu lasiovi opaali/savu LI08 LI09 LIUNE-LIUKUOVIELEMENTIN KOKO: YKSIUKKOISET Oviaukko Liukuovielementin koko Elementin asennusaukko (leveys x korkeus) väliseinässä (leveys x korkeus)* Li06 (610 mm) 1335 x 2130 mm 13 x 2170 mm Li07 (710 mm) 1535 x 2130 mm 15 x 2170 mm Li08 (810 mm) 1735 x 2130 mm 17 x 2170 mm Li09 (910 mm) 1935 x 2130 mm 19 x 2170 mm Li010 (1010 mm) 2135 x 2130 mm 21 x 2170 mm Li012 (1210 mm) 2535 x 2130 mm 25 x 2170 mm *mitassa huomioitu asennusvara 40 mm 6

7 LIUNE LIUKUOVIELEMENTIN SENNUSOHJE Väliseinän runkovaiheessa huomioidaan vaadittava aukko tehdasvalmiille Liune -elementille. 2. Elementti asennetaan kun toinen puoli seinästä on levytetty. - Puiset kuljetustuet ruuveineen poistetaan ennen asennusta Elementin alareuna asennetaan valmiin lattiapinnan tasoon Elementin on oltava täysin vaakatasossa ja linjassa ennen kiinnitystä. Käytä kiinnitykseen toimituksen mukana olevia kipsilevyruuveja! - Varmista liuku- ja alaohjainkiskon puhtaus ennen toisen puolen levytystä 5. Elementissä liukuvaa ovilevyä varten oleva väli on suojattu levytystuella/suojalistalla. Lista poistetaan vasta oviasennuksen yhteydessä. 5. Tarkemmat ohjeistukset ja asennusaukkojen mitat Liune-tuoteohjeessa. SÄHKÖSENNUKSET: runko 66 mm pintarasia runko 95 mm upotettava matala rasia runko 120 mm upotettava rasia Elementti asennetaan väliseinän rakentamisen yhteydessä kun toinen puoli seinästä on levytetty. Molemmat seinäpinnat voidaan tehdä valmiiksi ja asentaa ovet ja karmit myöhemmin, esim. vasta listoituksen yhteydessä. 3. Liune-elementti 7

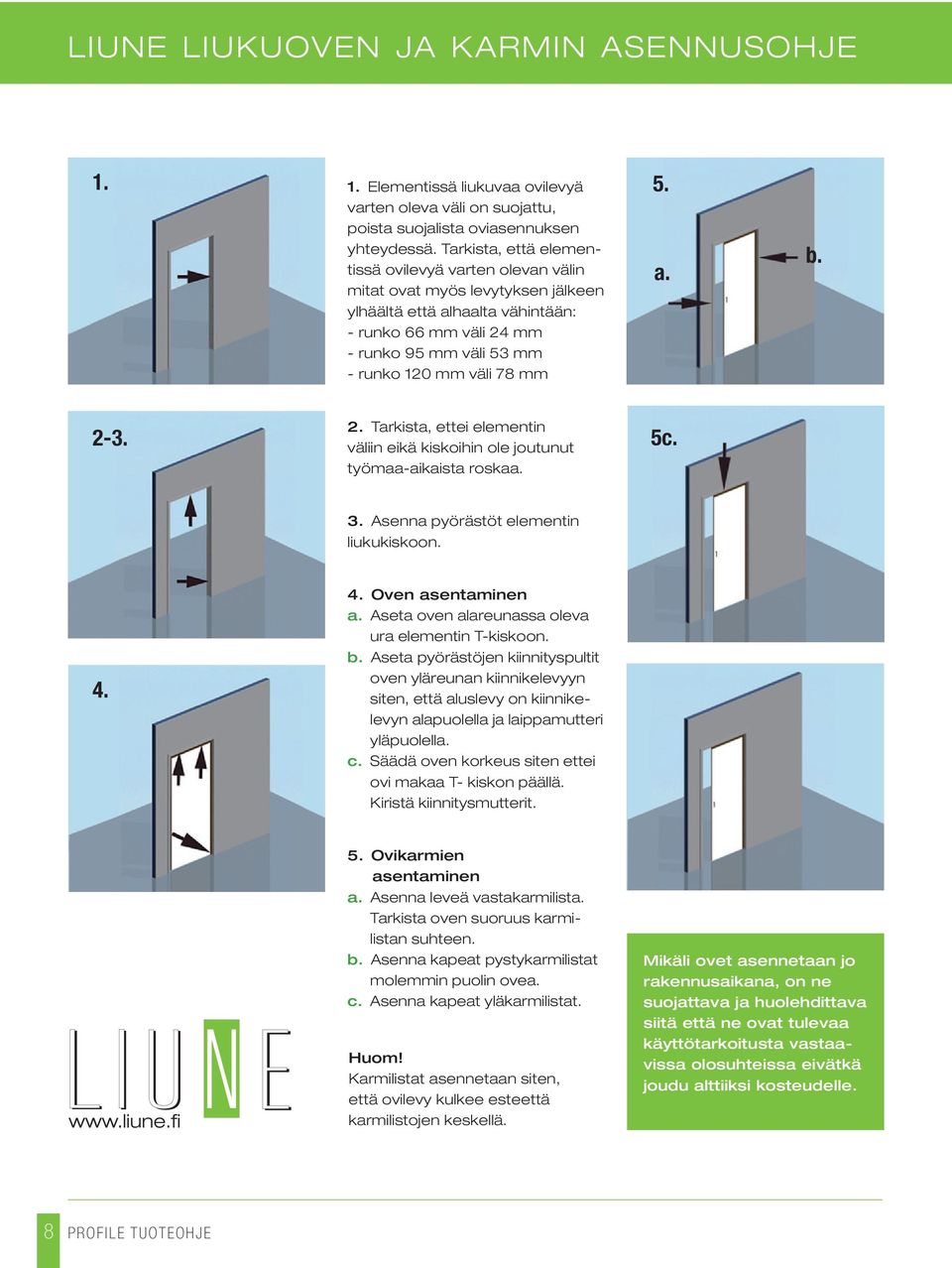

8 LIUNE LIUKUOVEN J KRMIN SENNUSOHJE Elementissä liukuvaa ovilevyä varten oleva väli on suojattu, poista suojalista oviasennuksen yhteydessä. Tarkista, että elementissä ovilevyä varten olevan välin mitat ovat myös levytyksen jälkeen ylhäältä että alhaalta vähintään: - runko 66 mm väli 24 mm - runko 95 mm väli 53 mm - runko 120 mm väli 78 mm 5. a. b Tarkista, ettei elementin väliin eikä kiskoihin ole joutunut työmaa-aikaista roskaa. 5c. 3. senna pyörästöt elementin liukukiskoon Oven asentaminen a. seta oven alareunassa oleva ura elementin T-kiskoon. b. seta pyörästöjen kiinnityspultit oven yläreunan kiinnikelevyyn siten, että aluslevy on kiinnikelevyn alapuolella ja laippamutteri yläpuolella. c. Säädä oven korkeus siten ettei ovi makaa T- kiskon päällä. Kiristä kiinnitysmutterit. 5. Ovikarmien asentaminen a. senna leveä vastakarmilista. Tarkista oven suoruus karmilistan suhteen. b. senna kapeat pystykarmilistat molemmin puolin ovea. c. senna kapeat yläkarmilistat. Huom! Karmilistat asennetaan siten, että ovilevy kulkee esteettä karmilistojen keskellä. Mikäli ovet asennetaan jo rakennusaikana, on ne suojattava ja huolehdittava siitä että ne ovat tulevaa käyttötarkoitusta vastaavissa olosuhteissa eivätkä joudu alttiiksi kosteudelle. 8

9 VÄLISEINÄJÄRJESTELMÄ; profile-ääniranka PROFILE-rankajärjestelmä soveltuu ääneneristävyyden ja osastoivan seinärakenteen ominaisuuksien ansiosta pari-, rivi- ja kerrostalojen huoneistojen väliseksi seinäksi. PROFILE-ranka on uumareijitetty RYC-profi ili. Tuotteet toimitetaan myös määrämittaisina komponenttitoimituksina. HUONEISTOJEN VÄLINEN SEINÄRNK RYC PROFILE-KISKO RU aine/ pituus/ pakkaus/ kg/ määrämitta määrämitta määrämitta määrämitta määrämitta aine/ pituus/ pakkaus/ kg/ määrämitta määrämitta aine/ pituus/ pakkaus/ kg/ P-JOUSIRNK

10 LKTTOJÄRJESTELMIEN PROFIILIT J TRVIKKEET GK-GYPSTEEL RNK aine/ pituus/ pakkaus/ kg/ määrämitta KULM aine/ pituus/ pakkaus/ kg/ 30/ / / GK-C GYPSTEEL LOITUS aine/ pituus/ pakkaus/ kg/ GK-JTKOPL 60 GK-LUKITUSKPPLE 40 Ø 4.00 mm LENKKILNGT 28 GK-JOUSI GK-TSOLUKITUS GK-rankajärjestelmien osien menekit/m 2 suorakulmaisessa huoneessa: 1. GK 1 kattoranka 3.4 m 4. Lukituskappale 4.2 kpl 2. Jatkopala 0.84 kpl 3. J-aloitus m 3. Kulmalista m 5. Ripustimet (jousi + lanka) 0.7 kpl OT TYÖKLU KÄYTTÖÖSI; MTERILILSKURIT! lakattojen lisä-ääneneristävyyteen. C tai HTL koolaus k600. Jousiranka k400 jaolla. P-JOUSIRNK TRKSTUSLUUKUT PEITELEVYT TL 200x200 valk 6 TL 300x300 valk 6 TL 400x400 valk 6 TL 0x0 valk 6 PL 140x140 valk 6 PL 200x200 valk 6 PL 300x300 valk 6 PL 460x460 valk 6 Hiussaumaluukku HSL 200x200 valk 1 HSL 300x300 valk 1 Tarkastusluukku Hiussaumaluukku Peitelevy Paloluukku Paloluukut Paloluokka EI30 EI30 200x200 valk 1 EI30 300x300 valk 1 10

11 HTTUPROFIILIT KOOLUKSEEN inevahvuudet mm HTTULIST 16/70 aine/ pituus/ pakkaus/ kg/ HTL 16 20/16/ 70/16/ HTTULIST 30/40 aine/ pituus/ pakkaus/ kg/ HTL 30 20/30/40/30/ HTTULIST aine/ pituus/ pakkaus/ kg/ HTL 20//// HTTULIST 21/40 HTL 21 20/21/40/21/ HTTULIST 30/60 HTL 60 20/30/60/30/ HTL-PLOKTKOPROFIILI 20/30/40/30/ //// O/ 20 mm JULKISIVURKENTMISEEN HTL /21/40/21/ /30/40/30/ HTL XELENT -JULKISIVUPROFIILI HTL XELENT 20/25/70/25/ Julkisivun energiatehokkuuden parantamiseksi, tuulettuva ruode -järjestelmä. Järjestelmä kokonaisuutena materiaalilaskurissa aulislundell.fi/materiaalilaskurit 11

12 ULKOSEINÄJÄRJESTELMÄT; EKO-PRO LÄMPÖRUNKO Lämpörangat ja kiskot Materiaali S3GD+Z LÄMPÖRNK RY aine/ pituus/ pakkaus/ kg/ Vakiona 8 reikäinen, lisäksi 6 ja 10 reikäiset. LÄMPÖKISKO SKY aine/ pituus/ pakkaus/ kg/ materiaalilaskuri ulkoseinälaskuri HTL RUODE RL LÄMPÖKULM aine/ pituus/ pakkaus/ kg/ RY KIINNIKE B aine/mm kpl/pkt / 175 1, / , / ,0 10 POHJTIIVISTE KISKOIHIN PF PF PF PF PF ,57 PF ,65 PF 2 6 0,73 RT LÄMPÖTUKI/-RIN B 21/ / / Ø 20 tai Ø 10. Katto tai seinä asennuksiin, joissa on huomioitava tuuletus Tai rullana 25 m. Tuotteet RY ja SKY toimitetaan myös määrämittaisina komponenttitoimituksina

13 EKO-PRO LÄMPÖRUNKOJÄRJESTELMÄT JULKISIVUN SNEERUSJÄRJESTELMÄ HTL LÄMPÖRNK materiaalilaskuri julkisivulaskuri JULKISIVUN SNEERUSJÄRJESTELMÄ RZ LÄMPÖRNGT UUDISRKENTMISEEN 13

14 C-, L-, J U-ORRET Katto- ja seinärakenteisiin Pitkät jännevälit, mittatarkat, nopea asentaa C-ORRET L = Määrämittaiset pituudet tilauksesta. U aine/ pituus/ pakkaus/ kg/ 100 mm mm mm mm aine/ pituus/ pakkaus/ kg/ 2 mm mm mm aine/ pituus/ pakkaus/ kg/ KEVYTORSI L 70/ TUOTEJÄRJESTELMÄT UUDIS- J KORJUSRKENTMISEEN 70 KEVYTORSI Z KEVYTORSI Z L = mm 120 mm 1 mm 200 mm 2 mm Z-orret valmistetaan > 1000 m kertatoimituserinä. ulis Lundell Oy:n toiminta on sertifioitu ISO 9001: 2008-laatujärjestelmän mukaisesti. Sertifioitu järjestelmä on ollut vuodesta Ympäristöjärjestelmän mukainen toiminta on ollut vuodesta

15 PROFL-KERROSLTTIT PERUSRKENNE MDLLETTU RKENNE ProfL/200ProfL ProfL/220ProfL mm mm ProfL/100 ProfL ProfL/115 ProfL mm mm Uudistuotantoon Korjausrakentamiseen KOROTETTU RKENNE ProfL/400 ProfL ProfL/1000ProfL mm mm Korjaus- ja uudisrakentamiseen ProfL teräsrunko on asennettavissa erilaisten kantavien välipohjarakenteiden päälle. Teräsrunkojärjestelmää voidaan käyttää uudis- ja korjausrakentamisessa. DEBEL 2000 vastaa Suomen rakentamismääräyskokoelma C1:ssä esitettyjä vaatimuksia: - pienin sallittu ilmaääneneristysluku asuinhuoneiston ja sitä ympäröivien tilojen välillä R w 55 db - suurin sallittu askeläänitasoluku asuinhuoneistoa ympäröivistä tiloista keittiöön tai muuhun asuinhuoneeseen L n,w 53 db. 15
