HUOMAA! ON TÄRKEÄÄ, ETTÄ VÄLIT TIIVISTETÄÄN SILIKONILLA. MUUTEN VESI VOI TUNKEUTUA RAKENTEISIIN. Asennusohjeet Vinter-liukuovet

Koko: px
Aloita esitys sivulta:

Download "HUOMAA! ON TÄRKEÄÄ, ETTÄ VÄLIT TIIVISTETÄÄN SILIKONILLA. MUUTEN VESI VOI TUNKEUTUA RAKENTEISIIN. Asennusohjeet Vinter-liukuovet"

Transkriptio

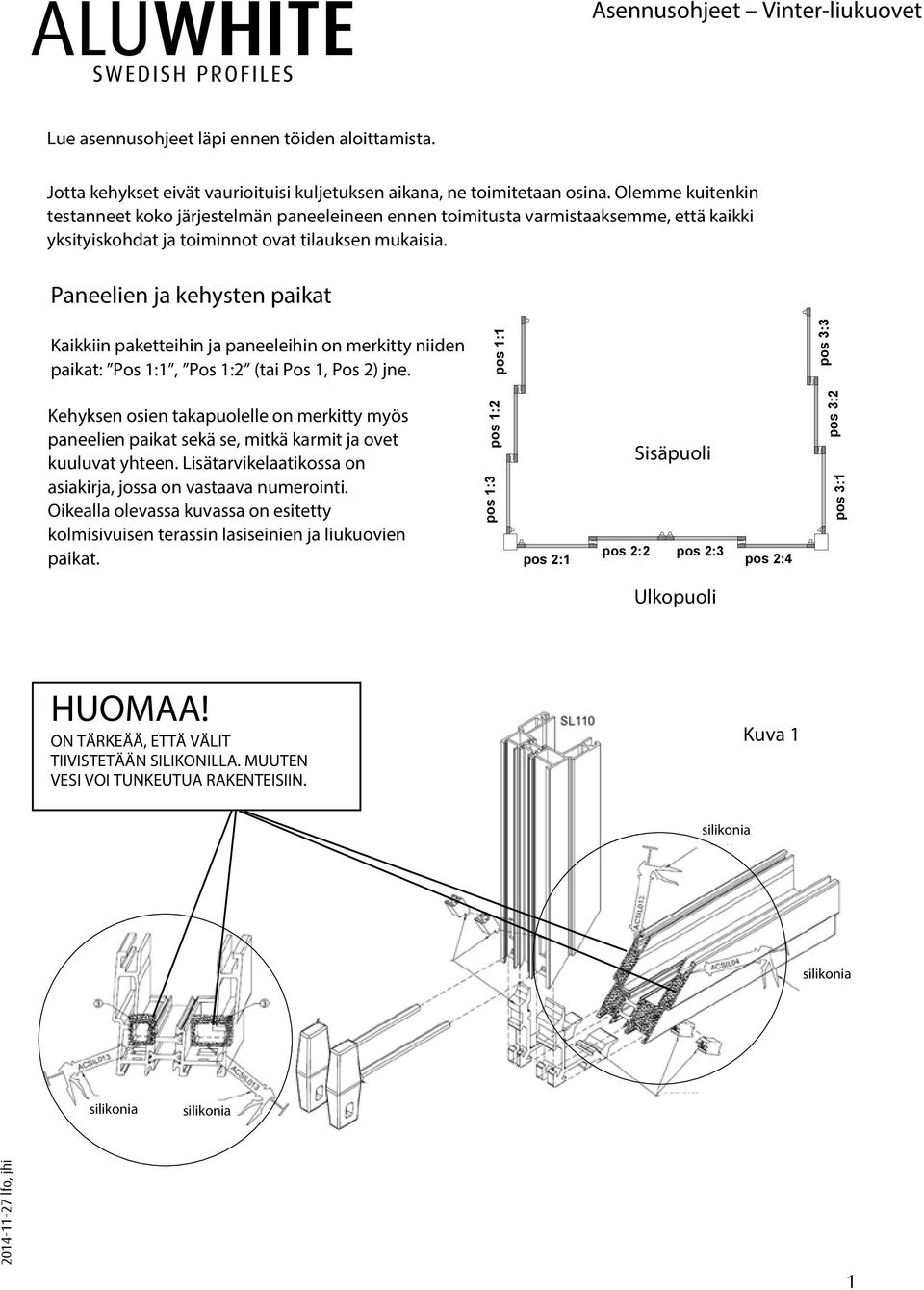

1 Lue asennusohjeet läpi ennen töiden aloittamista. Jotta kehykset eivät vaurioituisi kuljetuksen aikana, ne toimitetaan osina. Olemme kuitenkin testanneet koko järjestelmän paneeleineen ennen toimitusta varmistaaksemme, että kaikki yksityiskohdat ja toiminnot ovat tilauksen mukaisia. Paneelien ja kehysten paikat Kaikkiin paketteihin ja paneeleihin on merkitty niiden paikat: Pos 1:1, Pos 1:2 (tai Pos 1, Pos 2) jne. pos 1:1 pos 3:3 Kehyksen osien takapuolelle on merkitty myös paneelien paikat sekä se, mitkä karmit ja ovet kuuluvat yhteen. Lisätarvikelaatikossa on asiakirja, jossa on vastaava numerointi. Oikealla olevassa kuvassa on esitetty kolmisivuisen terassin lasiseinien ja liukuovien paikat. pos 2:1 pos 2:2 pos 2:3 pos 2:4 pos 1:2 pos 1:3 pos 3:2 pos 3:1 HUOMAA! ON TÄRKEÄÄ, ETTÄ VÄLIT TIIVISTETÄÄN SILIKONILLA. MUUTEN VESI VOI TUNKEUTUA RAKENTEISIIN. Kuva 1 1

2 Kehysten kokoaminen Kuva 2 Aseta kehyksen osat maahan oikeille paikoilleen. Aloita kehyksen alaosasta. Annostele kulmaliitoksiin (kuva 1). Paina kulmaliitokset profiilin molemmille puolille ja kiinnitä ruuveilla (kuva 2). Annostele sitten viistetyille pinnoille (kuva 3). Kuva 3 Paina kehyksen sivut sitten kulmaliitoksiin. Laita yläosa paikalleen ja kiinnitä kehyksen ruuvit (kuva 4). Kuva 4 Huomaa, että kehystä on käännettävä, jotta kaikkiin ruuveihin pääsee käsiksi. Observera att man måste vända ramen under arbetets gång för att komma åt alla skruvarna. Kehyksen voi asentaa myös vaaka-asennossa. Muista suojata profiilien sivut, jotta niihin ei tule naarmuja. 2

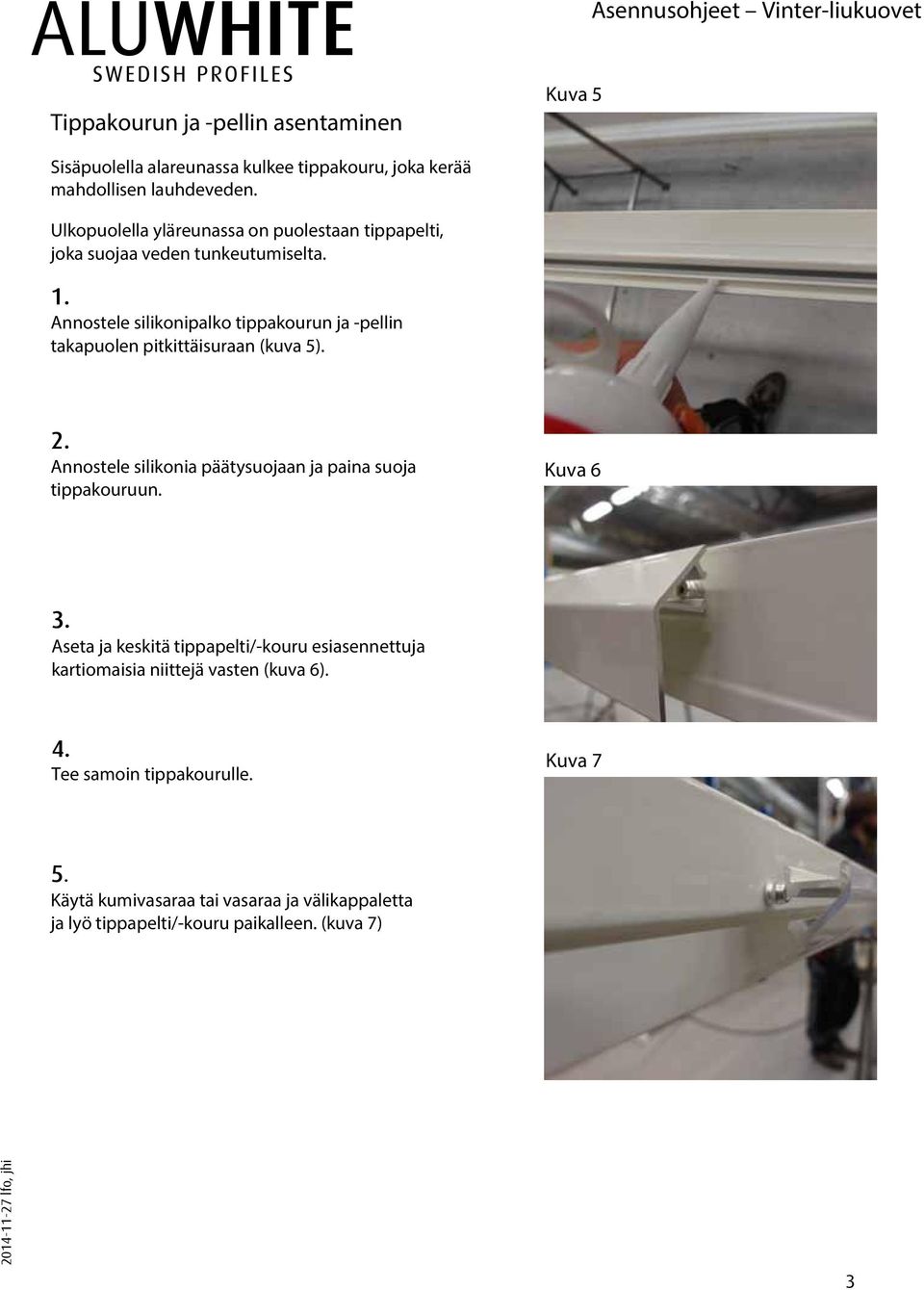

3 Tippakourun ja -pellin asentaminen Kuva 5 Sisäpuolella alareunassa kulkee tippakouru, joka kerää mahdollisen lauhdeveden. Ulkopuolella yläreunassa on puolestaan tippapelti, joka suojaa veden tunkeutumiselta. 1. Annostele silikonipalko tippakourun ja -pellin takapuolen pitkittäisuraan (kuva 5). 2. Annostele päätysuojaan ja paina suoja tippakouruun. Kuva 6 3. Aseta ja keskitä tippapelti/-kouru esiasennettuja kartiomaisia niittejä vasten (kuva 6). 4. Tee samoin tippakourulle. Kuva 7 5. Käytä kumivasaraa tai vasaraa ja välikappaletta ja lyö tippapelti/-kouru paikalleen. (kuva 7) 3

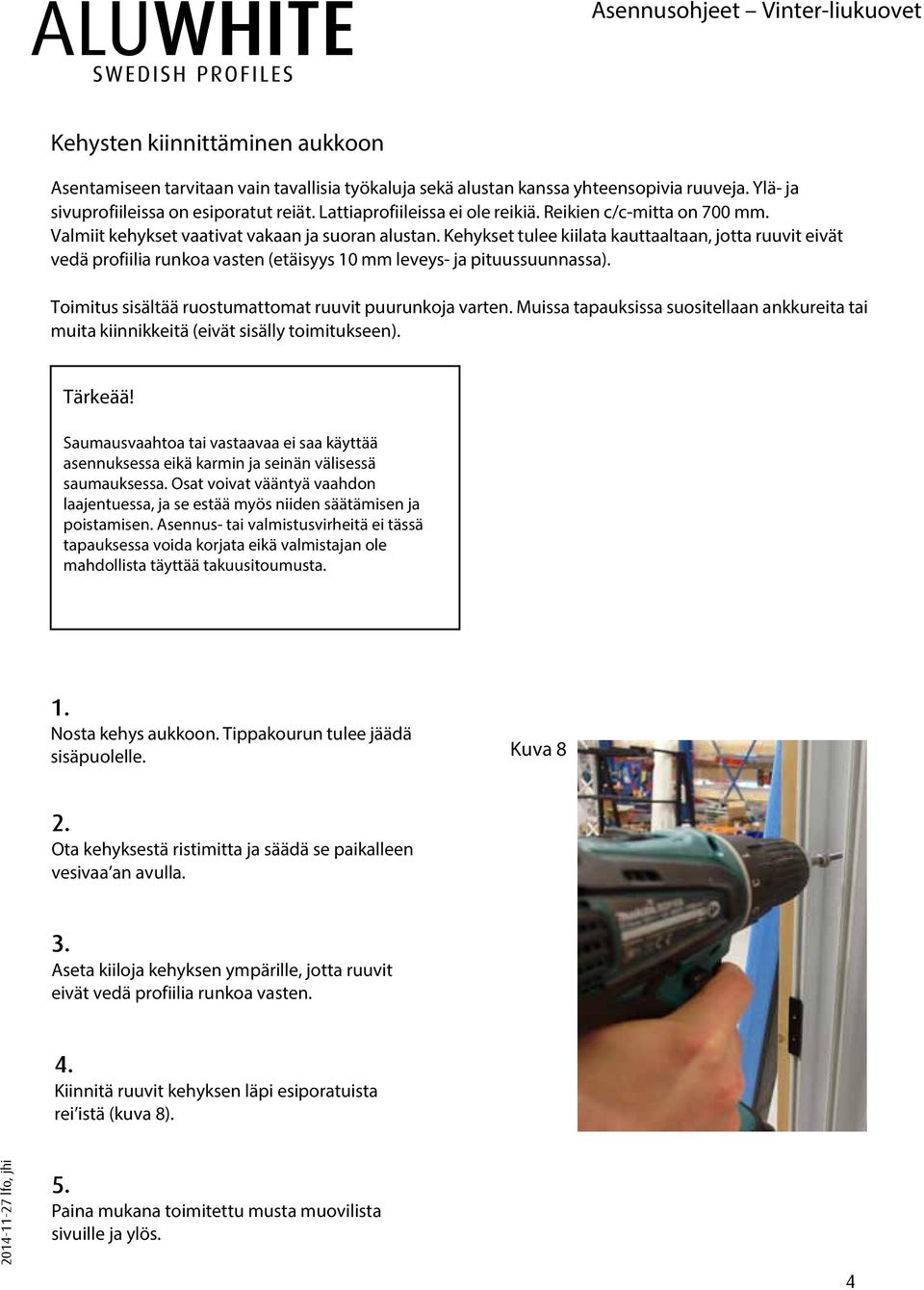

4 Kehysten kiinnittäminen aukkoon Asentamiseen tarvitaan vain tavallisia työkaluja sekä alustan kanssa yhteensopivia ruuveja. Ylä- ja sivuprofiileissa on esiporatut reiät. Lattiaprofiileissa ei ole reikiä. Reikien c/c-mitta on 700 mm. Valmiit kehykset vaativat vakaan ja suoran alustan. Kehykset tulee kiilata kauttaaltaan, jotta ruuvit eivät vedä profiilia runkoa vasten (etäisyys 10 mm leveys- ja pituussuunnassa). Toimitus sisältää ruostumattomat ruuvit puurunkoja varten. Muissa tapauksissa suositellaan ankkureita tai muita kiinnikkeitä (eivät sisälly toimitukseen). Tärkeää! Saumausvaahtoa tai vastaavaa ei saa käyttää asennuksessa eikä karmin ja seinän välisessä saumauksessa. Osat voivat vääntyä vaahdon laajentuessa, ja se estää myös niiden säätämisen ja poistamisen. Asennus- tai valmistusvirheitä ei tässä tapauksessa voida korjata eikä valmistajan ole mahdollista täyttää takuusitoumusta. 1. Nosta kehys aukkoon. Tippakourun tulee jäädä sisäpuolelle. Kuva 8 2. Ota kehyksestä ristimitta ja säädä se paikalleen vesivaa an avulla. 3. Aseta kiiloja kehyksen ympärille, jotta ruuvit eivät vedä profiilia runkoa vasten. 4. Kiinnitä ruuvit kehyksen läpi esiporatuista rei istä (kuva 8). 5. Paina mukana toimitettu musta muovilista sivuille ja ylös. 4

5 Paneelien asettaminen paikalleen Nyt on aika nostaa liukuvat paneelit paikalleen. Tilauksen yhteydessä on valittu, mille puolelle pääsisäänkäynti tulee, eli onko liukuovi oikeavai vasenkätinen. Tämän sivun ulkopuolelle on asennettu koukkutelkilukko ja lukittava sylinteri (kuva 9). Saman oven sisäpuolella on salpalukko (kuva 10). Vastapuolen ovessa on salpalukko ainoastaan sisäpuolella (kuva 11). Kuva 9 Kuva 10 Kuva 11 Paneelit asetetaan eri kiskoille järjestelmän tyypistä riippuen. Alla olevissa kuvissa paneelit on kuvattu ylhäältä päin. Lisäksi kuviin on merkitty sisäpuoli, ulkopuoli, liukumissuunta ja pääovi. Tarkista ostamasi järjestelmän paneelien paikat. 2 kiskoa: 2 paneelia Oikeakätinen liukuovi Vasenkätinen liukuovi 3 kiskoa: 3 paneelia Oikeakätinen liukuovi Vasenkätinen liukuovi 2- tai 3-osaisten liukuovien asentaminen 1. Aloita nostamalla ensimmäinen paneeli kattokiskon sisimpään uraan. 3. Ota seuraava paneeli ja pitele sitä ensimmäisen paneelin päällä siten, että se osuu kattokiskon uloimpaan uraan (tai keskimmäiseen uraan, jos paneeleita on kolme). 2. Kallista paneelin alareunaa siten, että se on lattiakiskon vastaavan uran kohdalla, ja laske paneeli paikalleen. 4. Kallista paneelin alareunaa siten, että se on lattiakiskon vastaavan uran kohdalla, ja laske paneeli paikalleen. 5. Kun paneeleita on kolme, toista vaiheet 3 4 vielä kerran. 5

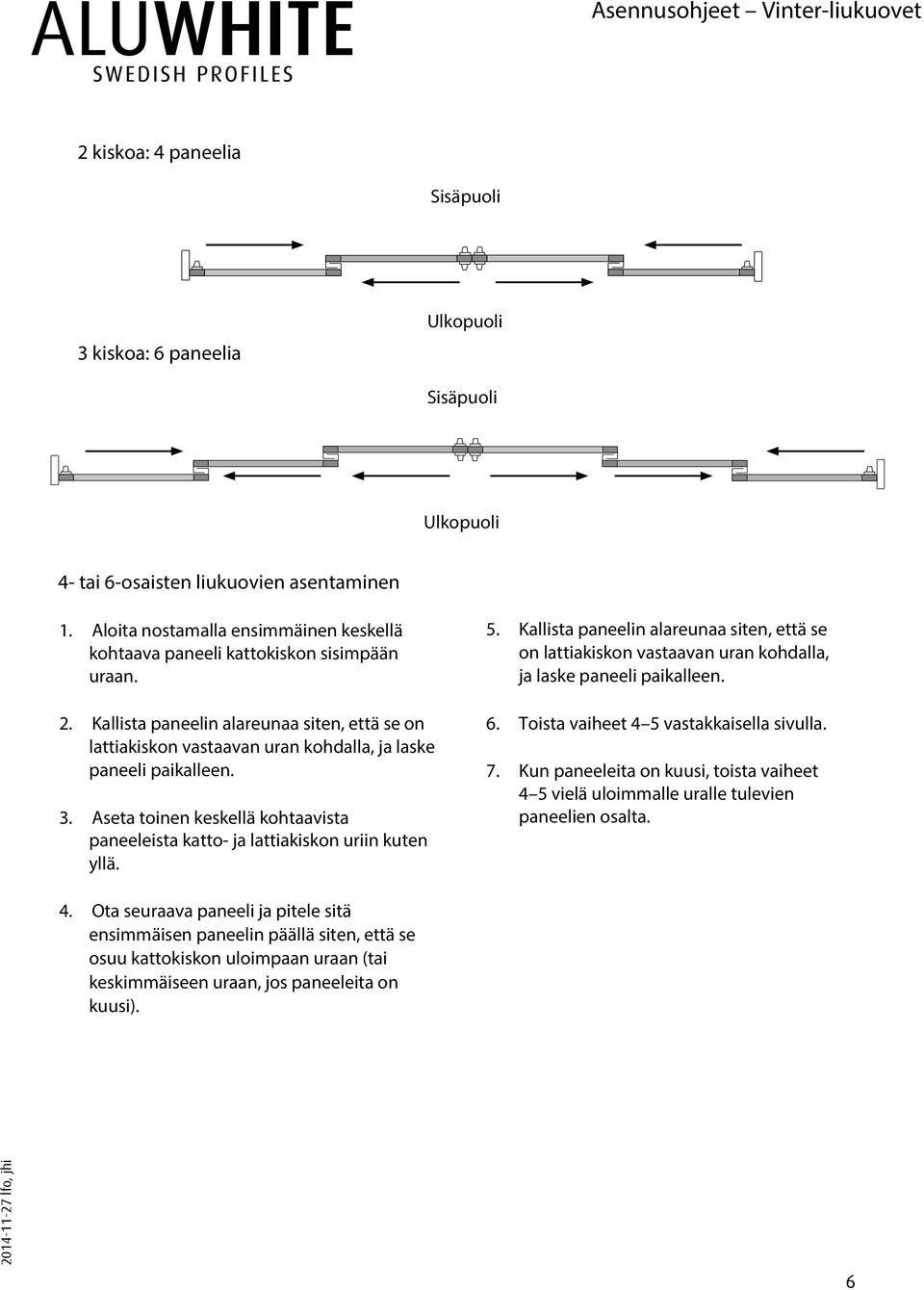

6 2 kiskoa: 4 paneelia 3 kiskoa: 6 paneelia 4- tai 6-osaisten liukuovien asentaminen 1. Aloita nostamalla ensimmäinen keskellä kohtaava paneeli kattokiskon sisimpään uraan. 2. Kallista paneelin alareunaa siten, että se on lattiakiskon vastaavan uran kohdalla, ja laske paneeli paikalleen. 3. Aseta toinen keskellä kohtaavista paneeleista katto- ja lattiakiskon uriin kuten yllä. 5. Kallista paneelin alareunaa siten, että se on lattiakiskon vastaavan uran kohdalla, ja laske paneeli paikalleen. 6. Toista vaiheet 4 5 vastakkaisella sivulla. 7. Kun paneeleita on kuusi, toista vaiheet 4 5 vielä uloimmalle uralle tulevien paneelien osalta. 4. Ota seuraava paneeli ja pitele sitä ensimmäisen paneelin päällä siten, että se osuu kattokiskon uloimpaan uraan (tai keskimmäiseen uraan, jos paneeleita on kuusi). 6

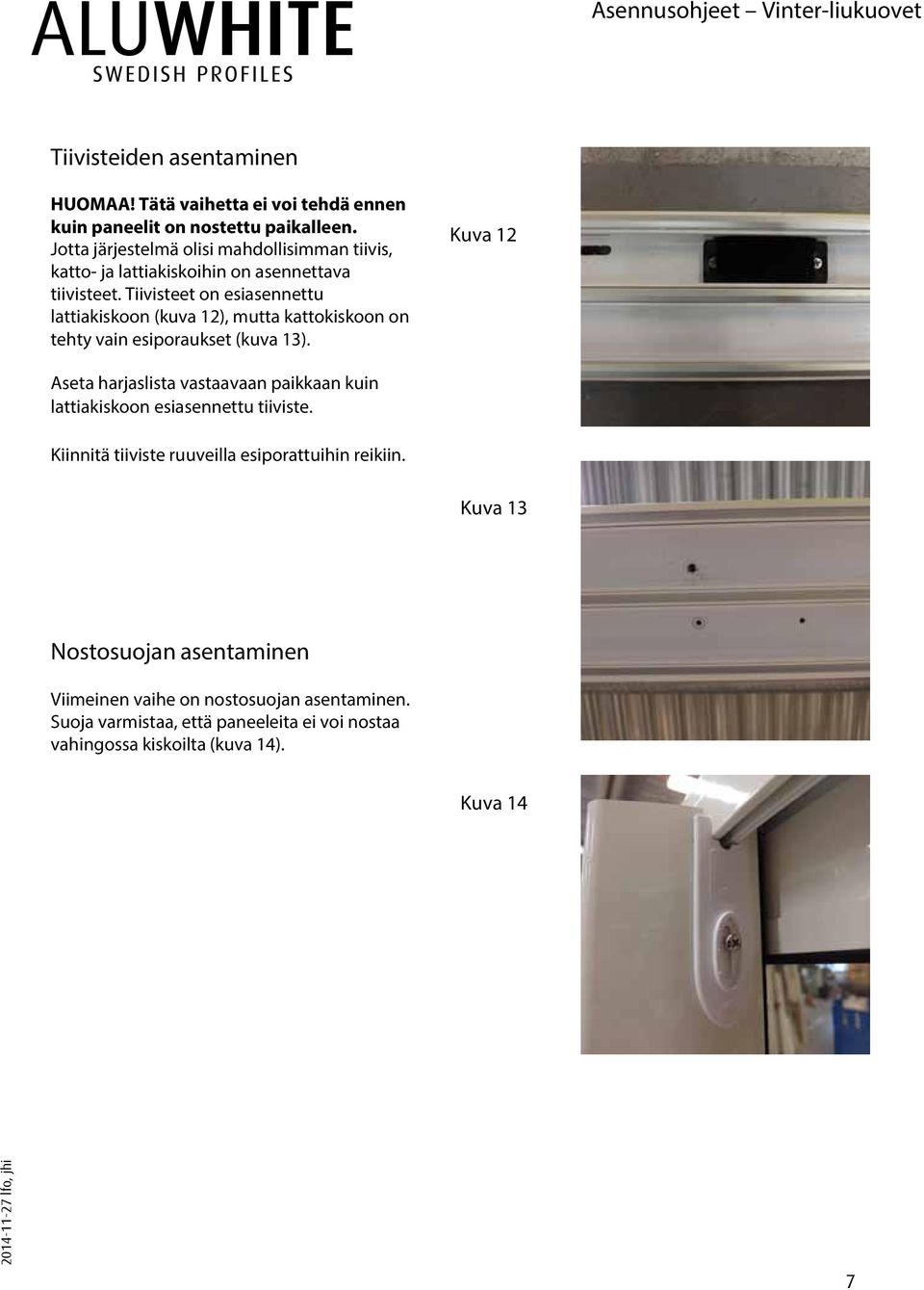

7 Tiivisteiden asentaminen HUOMAA! Tätä vaihetta ei voi tehdä ennen kuin paneelit on nostettu paikalleen. Jotta järjestelmä olisi mahdollisimman tiivis, katto- ja lattiakiskoihin on asennettava tiivisteet. Tiivisteet on esiasennettu lattiakiskoon (kuva 12), mutta kattokiskoon on tehty vain esiporaukset (kuva 13). Kuva 12 Aseta harjaslista vastaavaan paikkaan kuin lattiakiskoon esiasennettu tiiviste. Kiinnitä tiiviste ruuveilla esiporattuihin reikiin. Kuva 13 Nostosuojan asentaminen Viimeinen vaihe on nostosuojan asentaminen. Suoja varmistaa, että paneeleita ei voi nostaa vahingossa kiskoilta (kuva 14). Kuva 14 7
