1 LiuneDoor TUOTEOHJE JULKISET KOHTEET

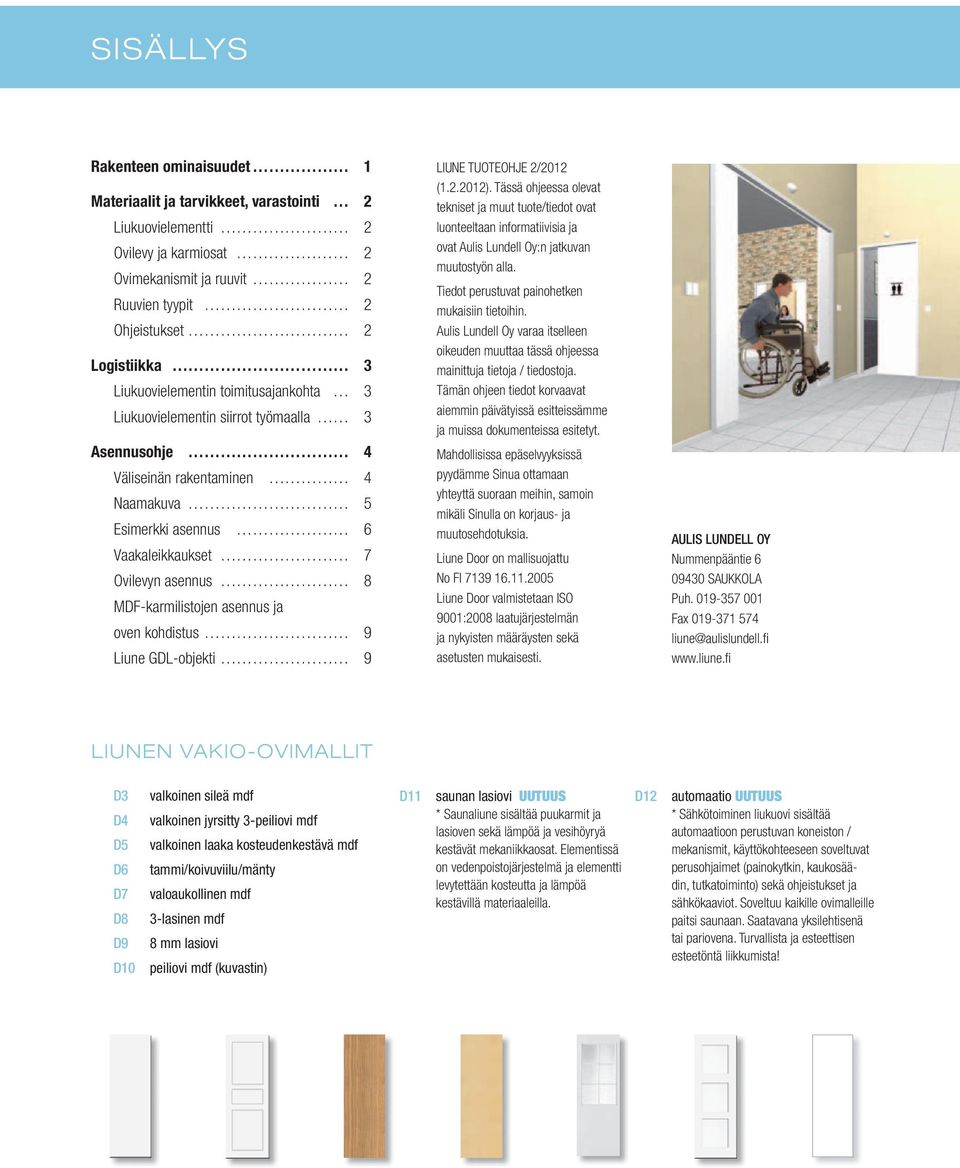

2 SISÄLLYS Rakenteen ominaisuudet 1 Materiaalit ja tarvikkeet, varastointi 2 Liukuovielementti 2 Ovilevy ja karmiosat 2 Ovimekanismit ja ruuvit 2 Ruuvien tyypit 2 Ohjeistukset 2 Logistiikka 3 Liukuovielementin toimitusajankohta 3 Liukuovielementin siirrot työmaalla 3 Asennusohje 4 Väliseinän rakentaminen 4 Naamakuva 5 Esimerkki asennus 6 Vaakaleikkaukset 7 Ovilevyn asennus 8 MDF-karmilistojen asennus ja oven kohdistus 9 Liune GDL-objekti 9 LIUNE TUOTEOHJE 2/2012 ( ). Tässä ohjeessa olevat tekniset ja muut tuote/tiedot ovat luonteeltaan informatiivisia ja ovat Aulis Lundell Oy:n jatkuvan muutostyön alla. Tiedot perustuvat painohetken mukaisiin tietoihin. Aulis Lundell Oy varaa itselleen oikeuden muuttaa tässä ohjeessa mainittuja tietoja / tiedostoja. Tämän ohjeen tiedot korvaavat aiemmin päivätyissä esitteissämme ja muissa dokumenteissa esitetyt. Mahdollisissa epäselvyyksissä pyydämme Sinua ottamaan yhteyttä suoraan meihin, samoin mikäli Sinulla on korjaus- ja muutosehdotuksia. Liune Door on mallisuojattu No FI Liune Door valmistetaan ISO 9001:2008 laatujärjestelmän ja nykyisten määräysten sekä asetusten mukaisesti. AULIS LUNDELL OY Nummenpääntie SAUKKOLA Puh Fax liune@aulislundell.fi LIUNEN VAKIO-OVIMALLIT D3 D4 D5 D6 D7 D8 D9 D10 valkoinen sileä mdf valkoinen jyrsitty 3-peiliovi mdf valkoinen laaka kosteudenkestävä mdf tammi/koivuviilu/mänty valoaukollinen mdf 3-lasinen mdf 8 mm lasiovi peiliovi mdf (kuvastin) D11 saunan lasiovi UUTUUS * Saunaliune sisältää puukarmit ja lasioven sekä lämpöä ja vesihöyryä kestävät mekaniikkaosat. Elementissä on vedenpoistojärjestelmä ja elementti levytettään kosteutta ja lämpöä kestävillä materiaaleilla. D12 automaatio UUTUUS * Sähkötoiminen liukuovi sisältää automaatioon perustuvan koneiston / mekanismit, käyttökohteeseen soveltuvat perusohjaimet (painokytkin, kaukosäädin, tutkatoiminto) sekä ohjeistukset ja sähkökaaviot. Soveltuu kaikille ovimalleille paitsi saunaan. Saatavana yksilehtisenä tai pariovena. Turvallista ja esteettisen esteetöntä liikkumista!

3 RAKENTEEN OMINAISUUDET LIUNE on väliseinärakenteeseen asennettava liukuovielementti, jossa ovilevy liukuu väliseinän sisään. Liune Door on väliovi, jonka huolella suunniteltu kokonaisuus antaa extraneliöt käyttöösi. LIUNE-liukuovielementtejä voidaan asentaa erisyvyisten, vakiokoot 66 mm, 95 mm ja 120 mm, väliseinäjärjestelmien sisään. Oviaukkojen vakioleveydet ovat Li09, Li010, Li011 ja LiO12, LiO14, LiO16, LiO18, LiO20. Liune on asennettavissa teräs-, puu-, tai betoniväliseinän runkoon. Liune-liukuovielementti 66 mm Li09 painaa noin 32 kg. Muut koot +/-1kg /seinäsyvyys. Liukuovielementin runko, joka on osana Lundell Profi le -seinärunkoa, asennetaan väliseinärakenteeseen, kun seinän toinen puoli on valmiiksi levytetty. Liune-liukuovielementti soveltuu sekä uudis- että korjausrakentamiseen asuin- ja toimitilakohteisiin. Ovilevyvaihtoehtoja on useita. Ovilevyn perusmalli on luonnonvalkoinen sileäpintainen mdf-ovi ja sen paksuus on 19 mm/25 mm. Tarvittaessa ovilevy voidaan myöhemmin vaihtaa seinärakennetta purkamatta. LIUNE- liukuovielementissä on valmius sähköputkiasennuksille esim. ovipielen sähkökatkaisijoille, jonka vuoksi on huomioitava tarvittavien rei itysten tekeminen väliseinärunkoon ennen Liunen asennusta. Elementin ja seinän rungon syvyys määrittelee, asennetaanko sähkörasiat upotettuina vai pintaasennuksina. Seinärunko on esitetty sinisenä, liukuovielementti punaisella ja ovilevy valkoisella. LIUNE TUOTEOHJE Julkiset kohteet 1

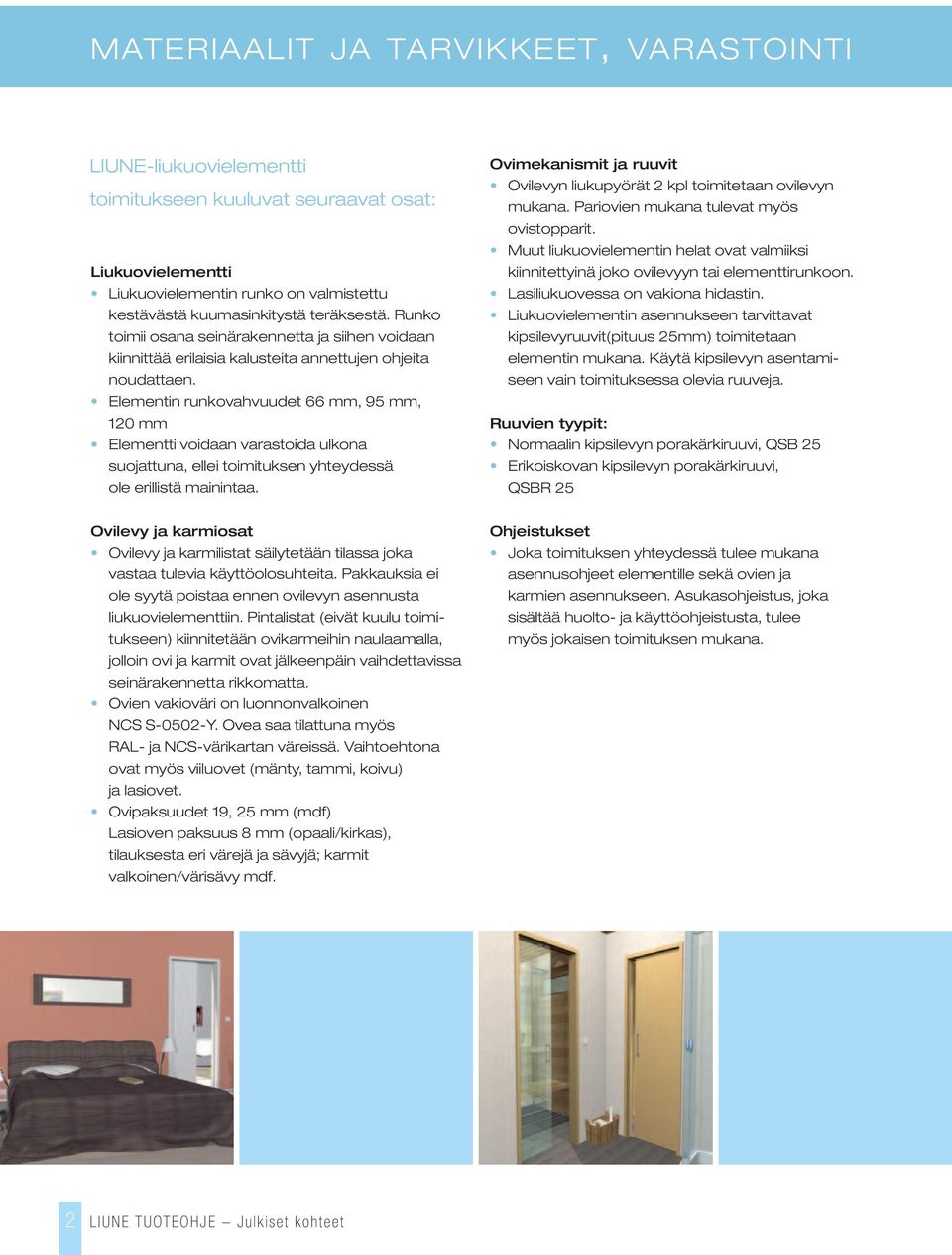

4 MATERIAALIT JA TARVIKKEET, VARASTOINTI LIUNE-liukuovielementti toimitukseen kuuluvat seuraavat osat: Liukuovielementti Liukuovielementin runko on valmistettu kestävästä kuumasinkitystä teräksestä. Runko toimii osana seinärakennetta ja siihen voidaan kiinnittää erilaisia kalusteita annettujen ohjeita noudattaen. Elementin runkovahvuudet 66 mm, 95 mm, 120 mm Elementti voidaan varastoida ulkona suojattuna, ellei toimituksen yhteydessä ole erillistä mainintaa. Ovimekanismit ja ruuvit Ovilevyn liukupyörät 2 kpl toimitetaan ovilevyn mukana. Pariovien mukana tulevat myös ovistopparit. Muut liukuovielementin helat ovat valmiiksi kiinnitettyinä joko ovilevyyn tai elementtirunkoon. Lasiliukuovessa on vakiona hidastin. Liukuovielementin asennukseen tarvittavat kipsilevyruuvit(pituus 25mm) toimitetaan elementin mukana. Käytä kipsilevyn asentamiseen vain toimituksessa olevia ruuveja. Ruuvien tyypit: Normaalin kipsilevyn porakärkiruuvi, QSB 25 Erikoiskovan kipsilevyn porakärkiruuvi, QSBR 25 Ovilevy ja karmiosat Ovilevy ja karmilistat säilytetään tilassa joka vastaa tulevia käyttöolosuhteita. Pakkauksia ei ole syytä poistaa ennen ovilevyn asennusta liukuovielementtiin. Pintalistat (eivät kuulu toimitukseen) kiinnitetään ovikarmeihin naulaamalla, jolloin ovi ja karmit ovat jälkeenpäin vaihdettavissa seinärakennetta rikkomatta. Ovien vakioväri on luonnonvalkoinen NCS S-0502-Y. Ovea saa tilattuna myös RAL- ja NCS-värikartan väreissä. Vaihtoehtona ovat myös viiluovet (mänty, tammi, koivu) ja lasiovet. Ovipaksuudet 19, 25 mm (mdf) Lasioven paksuus 8 mm (opaali/kirkas), tilauksesta eri värejä ja sävyjä; karmit valkoinen/värisävy mdf. Ohjeistukset Joka toimituksen yhteydessä tulee mukana asennusohjeet elementille sekä ovien ja karmien asennukseen. Asukasohjeistus, joka sisältää huolto- ja käyttöohjeistusta, tulee myös jokaisen toimituksen mukana. 2 LIUNE TUOTEOHJE Julkiset kohteet

5 LOGISTIIKKA Liukuovielementtiin on asennettu kuljetuksen ajaksi kuljetustukia. Kaikki kuljetustuet poistetaan ruuvaamalla vasta liukuovielementin asennuksen yhteydessä. Liukuovielementin toimitusajankohta: Suosittelemme, että Liune toimitetaan työmaalle kun toinen puoli seinärungosta on levytetty, jolloin päästään aloittamaan asennus heti. Jos elementti toimitetaan aikaisemmin, sen varastointi työmaalla tapahtuu tasaisella alustalla, joko pystytai vaakasuorassa asennossa. Liukuovielementin siirrot työmaalla Asennustuet ja -suojat elementistä poistetaan vasta oviasennuksen yhteydessä TÄRKEÄÄ HUOMIOIDA! Työmaalla liukuovielementtiä siirrettäessä on huomioitava, ettei ovielementin liukukisko eikä elementti kokonaisuudessaan pääse taipumaan. Ovielementin kuljetustukia ei saa poistaa ennen elementin asennusta. Mikäli elementti on vahingoittunut, ei liukuovielementtiä saa asentaa. HUOMIOIKAA OHJEISTUKSET! LIUNE TUOTEOHJE Julkiset kohteet 3

6 ASENNUSOHJEET Elementin asennusohje Koodi Oviaukon koko Liukuovielementin koko Elementin (leveys x korkeus) (leveys x korkeus)* asennusaukko Kaksiaukkoiset ovet LiO9 (910 x ~ 2075 mm) 1935 x 2130 mm 1950 x 2175 mm LiO10 (1010 x ~ 2075 mm) 2135 x 2130 mm 2150 x 2175 mm LiO11 (1110 x ~ 2075 mm) 2335 x 2130 mm 2350 x 2175 mm LiO12 (1210 x ~ 2075 mm) 2535 x 2130 mm 2550 x 2175 mm LiO13 (1310 x ~ 2075 mm) 2735 x 2130 mm 2750 x 2175 mm LiO14 (1435 x ~ 2075 mm) 2938 x 2130 mm 2953 x 2175 mm LiO16 (1635 x ~ 2075 mm) 3338 x 2130 mm 3353 x 2175 mm LiO18 (1835 x ~ 2075 mm) 3738 x 2130 mm 3753 x 2175 mm LiO20 (2035 x ~ 2075 mm) 4138 x 2130 mm 4153 x 2175 mm *mitassa huomioitu asennusvara 40 mm Väliseinän rakentaminen Ovielementin täytyy olla täysin vaakatasossa ja linjassa ennen kiinnitystä. Tarkistus vatupassilla/linjanarulla. 1. Liukuovielementin asentaminen aloitetaan väliseinärungon rakentamisesta. Väliseinärunkoon jätettävä aukko rakennetaan tässä ohjeessa annettujen mitoitusten mukaisesti. 66 mm runkoon ovikoot LiO9-LiO10 95 mm ja 120 mm runkoon ovikoot Li09-LiO20 Sähkötoimiselle liukuovelle on mukana erillisohjeistus asennuksesta sekä sähkökytkennöistä. 2. Seinä levytetään toiselta puolelta valmiiksi ennen liukuovielementin asennusta. Seinälevyä ei ruuvata alakiskon kohdalta ennen kuin Liune on paikallaan. Levytys ja oviaukon koko on mitoitettu piirustuksessa. Liukuovielementtirungon alareuna on oltava asennettaessa valmiin lattiapinnan tasolla, joten liukuovielementtiä varten rakennettavan asennusaukon lopullinen korkeus määräytyy lattiatason korkeusaseman mukaan. Asennusaukon mitassa on huomioitu elementin yläreunaan tuleva 40 mm asennusvara. Ovilevyn korkeutta on mahdollista säätää myöhemmin ovimekanismien avulla noin 5 10 mm. 3. Ovielementin yläpuolella olevaan kiskoon tehdään tarvittaessa min. Ø 17 mm:n reikä sähkösuojaputkea (16 mm) varten sähkörasian/-katkaisijan puoleiseen reunaan. Reikien etäisyys (872 / 972 / 1072 / 1372 mm) on mitoitettu piirustuksessa väliseinän oviaukon puoleisesta pystyrangasta LIUNE TUOTEOHJE Julkiset kohteet

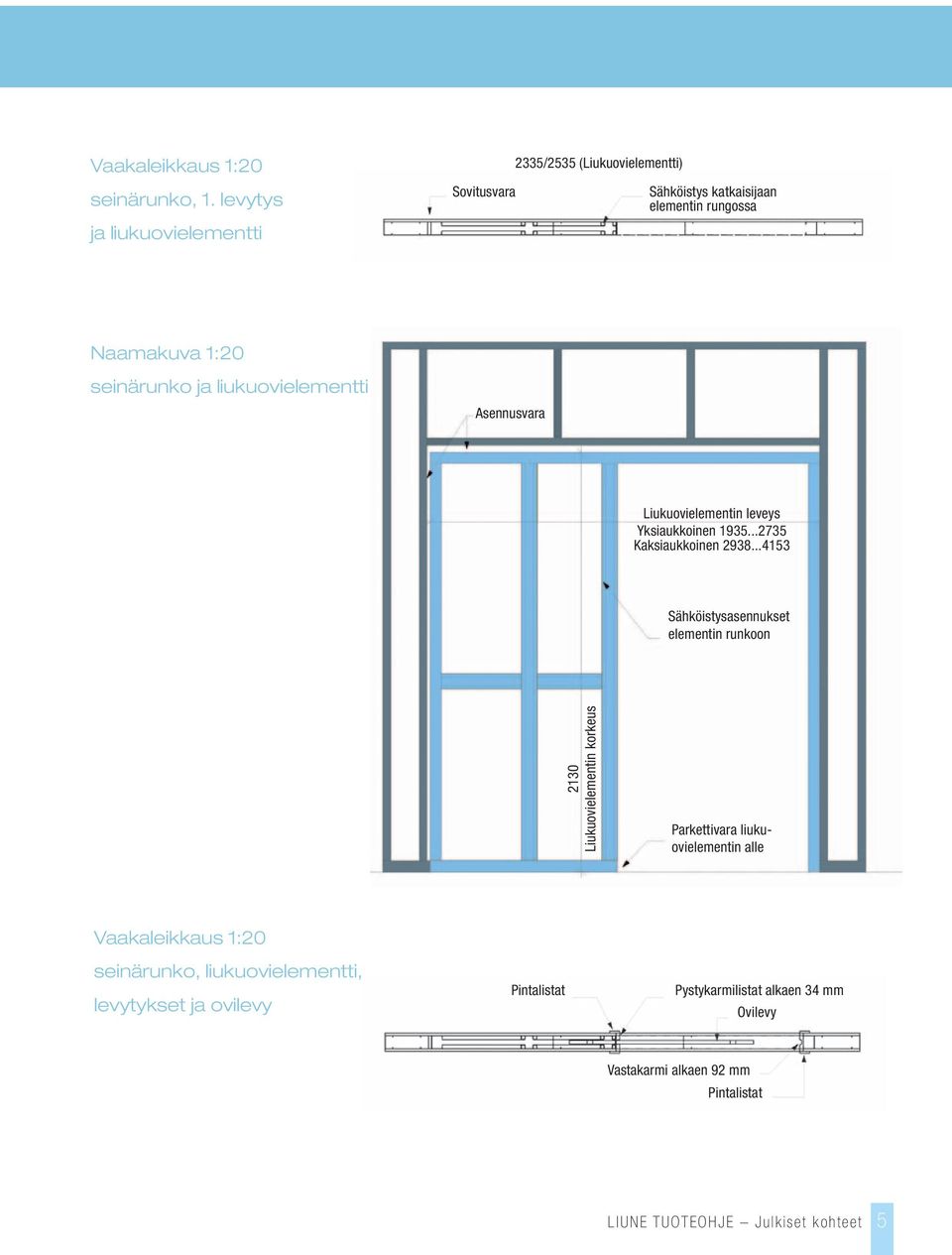

7 Vaakaleikkaus 1:20 seinärunko, 1. levytys ja liukuovielementti Sovitusvara 2335/2535 (Liukuovielementti) Sähköistys katkaisijaan elementin rungossa Naamakuva 1:20 seinärunko ja liukuovielementti Asennusvara Liukuovielementin leveys Yksiaukkoinen Kaksiaukkoinen Sähköistysasennukset elementin runkoon 2130 Liukuovielementin korkeus Parkettivara liukuovielementin alle Vaakaleikkaus 1:20 seinärunko, liukuovielementti, levytykset ja ovilevy Pintalistat Pystykarmilistat alkaen 34 mm Ovilevy Vastakarmi alkaen 92 mm Pintalistat LIUNE TUOTEOHJE Julkiset kohteet 5

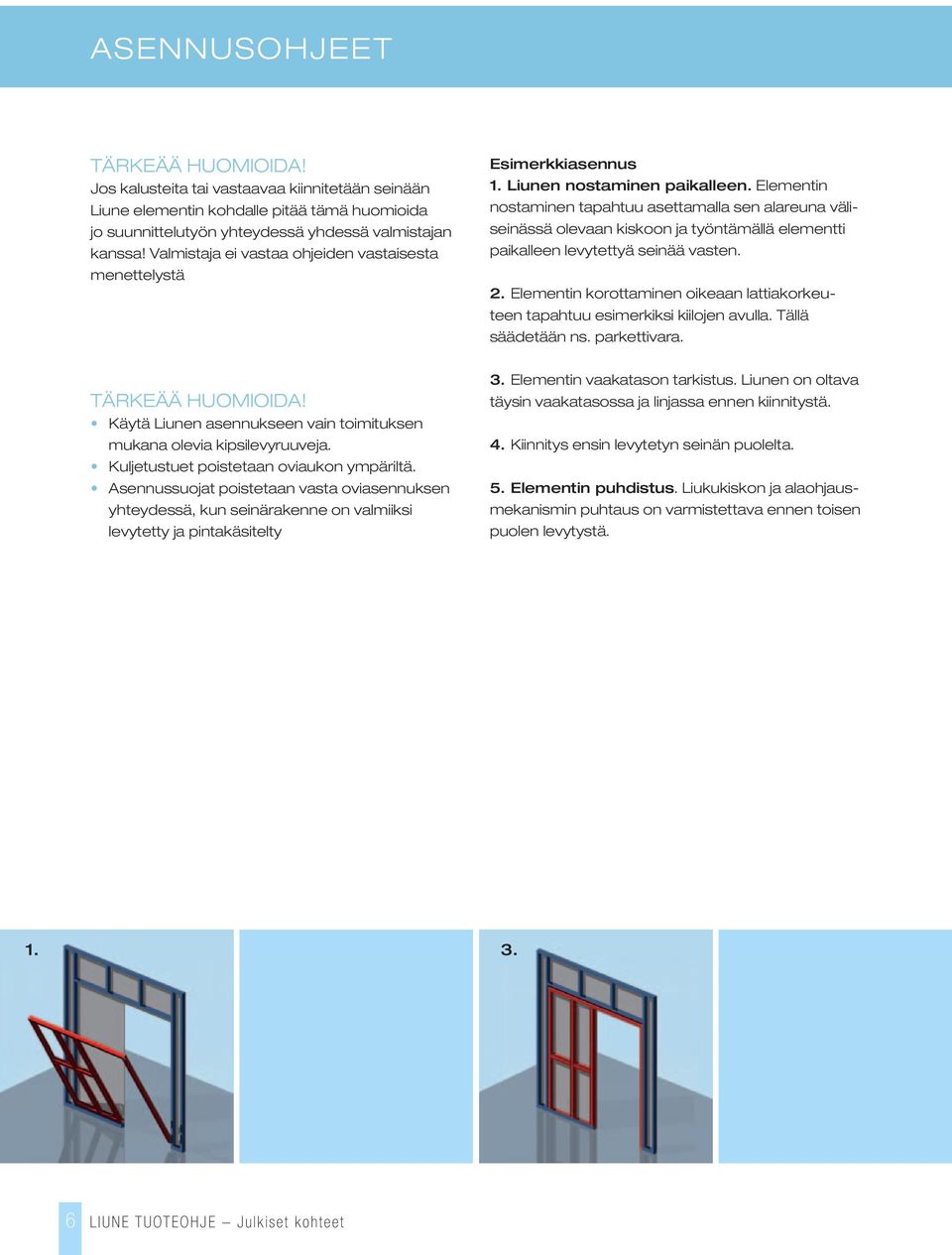

8 ASENNUSOHJEET TÄRKEÄÄ HUOMIOIDA! Jos kalusteita tai vastaavaa kiinnitetään seinään Liune elementin kohdalle pitää tämä huomioida jo suunnittelutyön yhteydessä yhdessä valmistajan kanssa! Valmistaja ei vastaa ohjeiden vastaisesta menettelystä Esimerkkiasennus 1. Liunen nostaminen paikalleen. Elementin nostaminen tapahtuu asettamalla sen alareuna väliseinässä olevaan kiskoon ja työntämällä elementti paikalleen levytettyä seinää vasten. 2. Elementin korottaminen oikeaan lattiakorkeuteen tapahtuu esimerkiksi kiilojen avulla. Tällä säädetään ns. parkettivara. TÄRKEÄÄ HUOMIOIDA! Käytä Liunen asennukseen vain toimituksen mukana olevia kipsilevyruuveja. Kuljetustuet poistetaan oviaukon ympäriltä. Asennussuojat poistetaan vasta oviasennuksen yhteydessä, kun seinärakenne on valmiiksi levytetty ja pintakäsitelty 3. Elementin vaakatason tarkistus. Liunen on oltava täysin vaakatasossa ja linjassa ennen kiinnitystä. 4. Kiinnitys ensin levytetyn seinän puolelta. 5. Elementin puhdistus. Liukukiskon ja alaohjausmekanismin puhtaus on varmistettava ennen toisen puolen levytystä LIUNE TUOTEOHJE Julkiset kohteet

9 Vaakaleikkaukset 1:20 seinärunko 972/1072/1172/1272/1372 Sähköreikien etäisyys 1950/2150/2350/2550 Liukuovielementin asennusaukon leveys seinärakenteessa seinärunko ja 1. levytys Toinen puoli levytetään ensin 947/1047/1147/1247/1347 Oviaukko levytyksessä 1950/2150/2350/2550 Liukuovielementin asennusaukon leveys seinärakenteessa seinärunko, 1. levytys ja liukuovielementti 1935/2135/2335/2535 (Liukuovielementti) Sovitusvara Sähköistys katkaisijaan elementin rungossa 933/1033/1133/1233/1333 Liukuovielementin reunan ja oviaukon levytettävä osa seinärunko, liukuovielementti ja levytys molemmin puolin LIUNE TUOTEOHJE Julkiset kohteet 7

10 ASENNUSOHJE Ovilevyn asennusohje Sähkötoimisessa liukuovessa erillisohjeistus! Tarkista, että levytyksen jälkeenkin elementissä ovilevyä varten olevan välin mitat ovat sekä ylhäältä että alhaalta seuraavasti: runko 66 mm väli 25 mm runko 95 mm väli 55 mm runko 120 mm väli 79 mm Tarkista, ettei elementin väliin eikä kiskoihin ole joutunut työmaa-aikaista roskaa. TÄRKEÄÄ HUOMIOIDA! Ovilevyn asennuksessa on noudatettava erityistä varovaisuutta ovilevyn pinnan vuoksi. Asenna pyörästöt elementin liukukiskoon. Oven asentaminen a. Aseta oven alareunassa oleva ura elementin T-kiskoon. b. Aseta pyörästöjen kiinnityspultit oven yläreunan kiinnikelevyyn siten, että aluslevy on kiinnikelevyn alapuolella ja laippamutteri yläpuolella. c. Säädä oven korkeus siten ettei ovi makaa T-kiskon päällä. Kiristä kiinnitysmutterit. Karmilistat asennetaan siten, että ovilevy kulkee esteettä karmilistojen keskellä. 8 LIUNE TUOTEOHJE Julkiset kohteet

11 Mdf-karmilistojen asennus ja kohdistus Mdf-karmilistojen asennus aloitetaan leveästä vastakarmilistasta jonka jälkeen tarkastetaan oven suoruus karmilistan suhteen. Oven on oltava täysin pystysuorassa Asenna kapeat pystykarmilistat molemmin puolin ovea. Asenna kapeat yläkarmilistat. Lataa Liune GDL -objekti liune.fi Liune GDL-objekti on suunnittelijan työväline, jota käytetään ArchiCAD 13 tai uudemmassa Windowstai Macintosh -ohjelmaversiossa. Kirjaston toimivuus on testattu myös uusimmassa ArchiCAD 15 -versiossa. Objektin kaikkia yksityiskohtia ei ole mallinnettu vaan on keskitytty tuoteominaisuuksien valintoihin ja suunnitelmien havainnollisuuteen. Mukana objektissa on Liune Door saunaan ja automaatio vaihtoehtona. Objektia onkin luonteva käyttää yhdessä tuote-esitteiden ja tarkempien teknisten piirustusten kanssa, jotka ovat ladattavissa valmistajan verkkosivulta. LIUNE TUOTEOHJE Julkiset kohteet 9

12 Liune Door valmistus ja myynti: Aulis Lundell Oy Nummenpääntie Saukkola Puh Fax liune@aulislundell.fi etunimi.sukunimi@aulislundell.fi Aulis Lundell Oy:n toiminta on sertifi oitu ISO 9001: 2008-laatujärjestelmän mukaisesti. Sertifi oitu järjestelmä on ollut vuodesta Ympäristöjärjestelmän mukainen toiminta on ollut vuodesta Liune Door on mallisuojattu No FI
