PILHA PAVILJONKI ASENNUSOHJEET

Transkriptio

1 PILHA PAVILJONKI ASENNUSOHJEET Innoros Oy :: Paanakedonkatu 20 :: Pori :: Puh ::

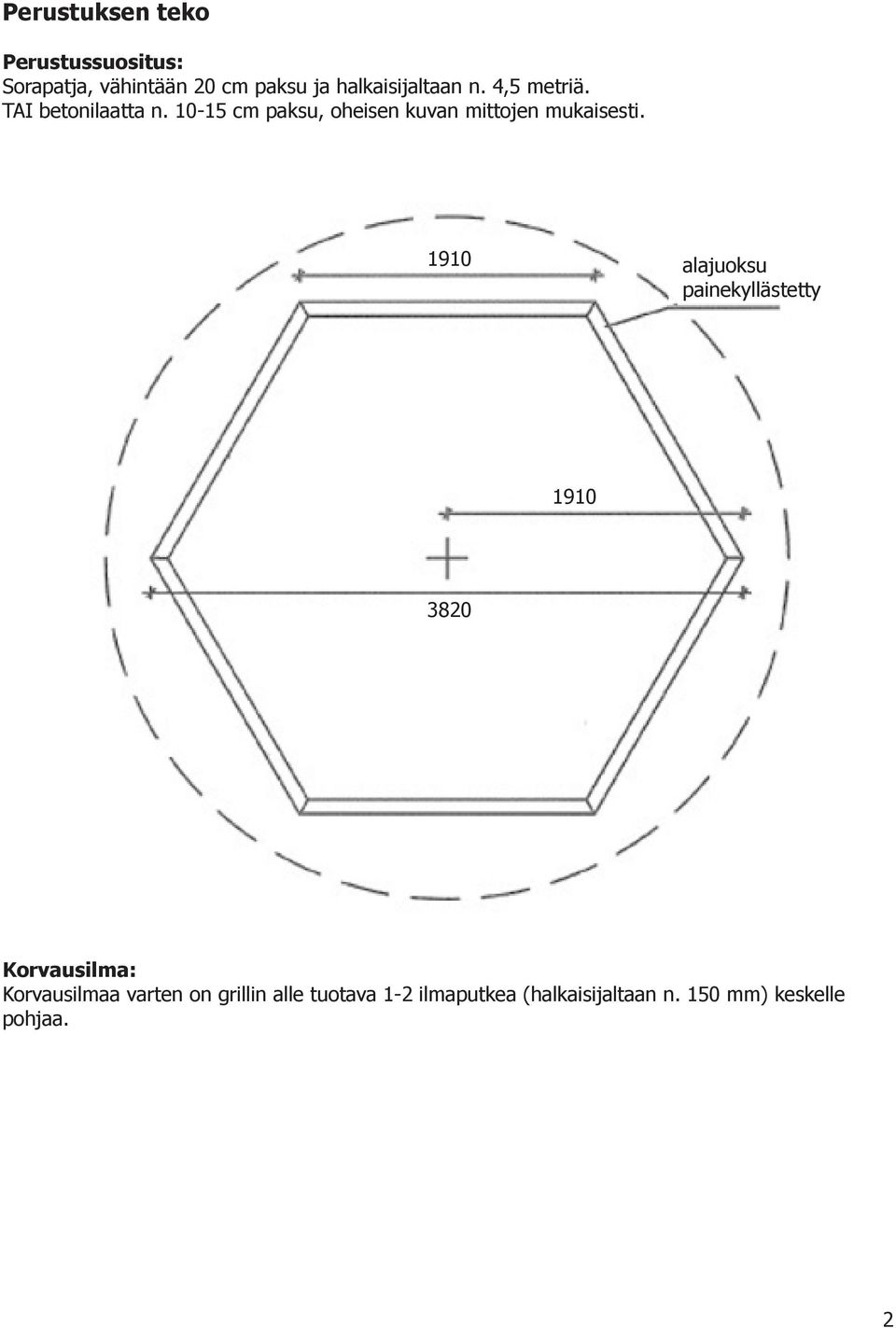

2 Perustuksen teko Perustussuositus: Sorapatja, vähintään 20 cm paksu ja halkaisijaltaan n. 4,5 metriä. TAI betonilaatta n cm paksu, oheisen kuvan mittojen mukaisesti alajuoksu painekyllästetty Korvausilma: Korvausilmaa varten on grillin alle tuotava 1-2 ilmaputkea (halkaisijaltaan n. 150 mm) keskelle pohjaa. 2

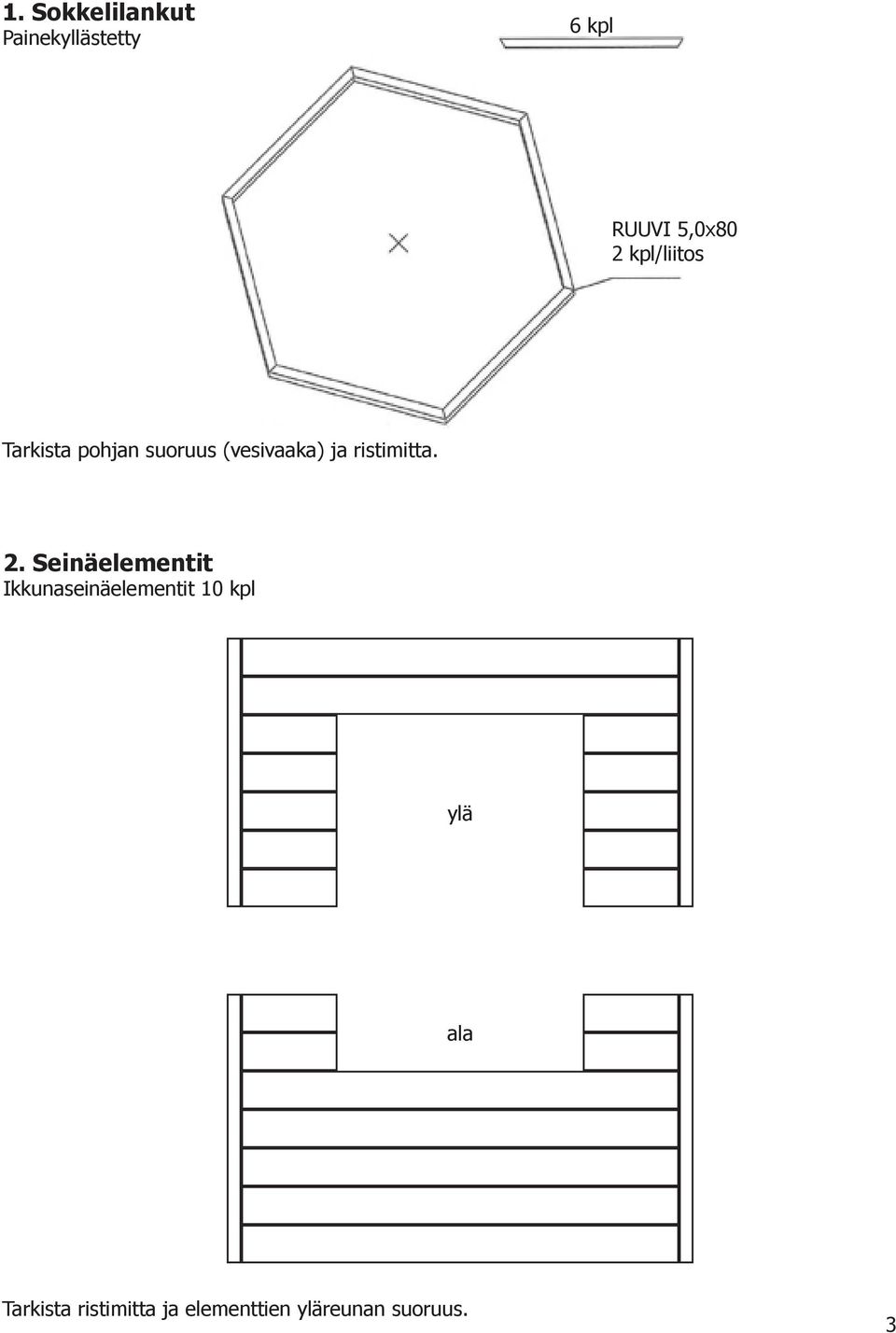

3 1. Sokkelilankut Painekyllästetty 6 kpl RUUVI 5,0x80 2 kpl/liitos Tarkista pohjan suoruus (vesivaaka) ja ristimitta. 2. Seinäelementit Ikkunaseinäelementit 10 kpl ylä ala Tarkista ristimitta ja elementtien yläreunan suoruus. 3

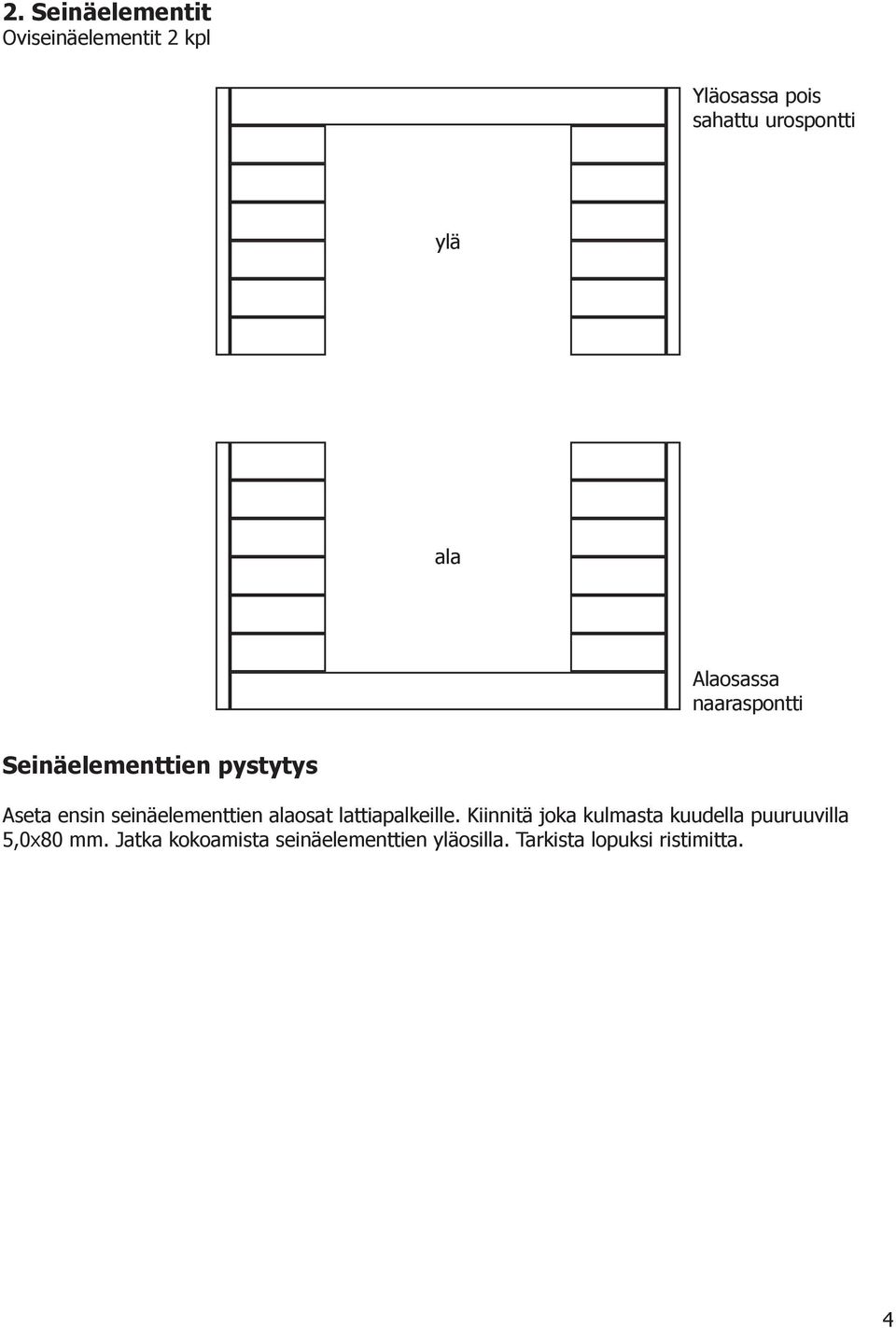

4 2. Seinäelementit Oviseinäelementit 2 kpl Yläosassa pois sahattu urospontti ylä ala Alaosassa naaraspontti Seinäelementtien pystytys Aseta ensin seinäelementtien alaosat lattiapalkeille. Kiinnitä joka kulmasta kuudella puuruuvilla 5,0x80 mm. Jatka kokoamista seinäelementtien yläosilla. Tarkista lopuksi ristimitta. 4

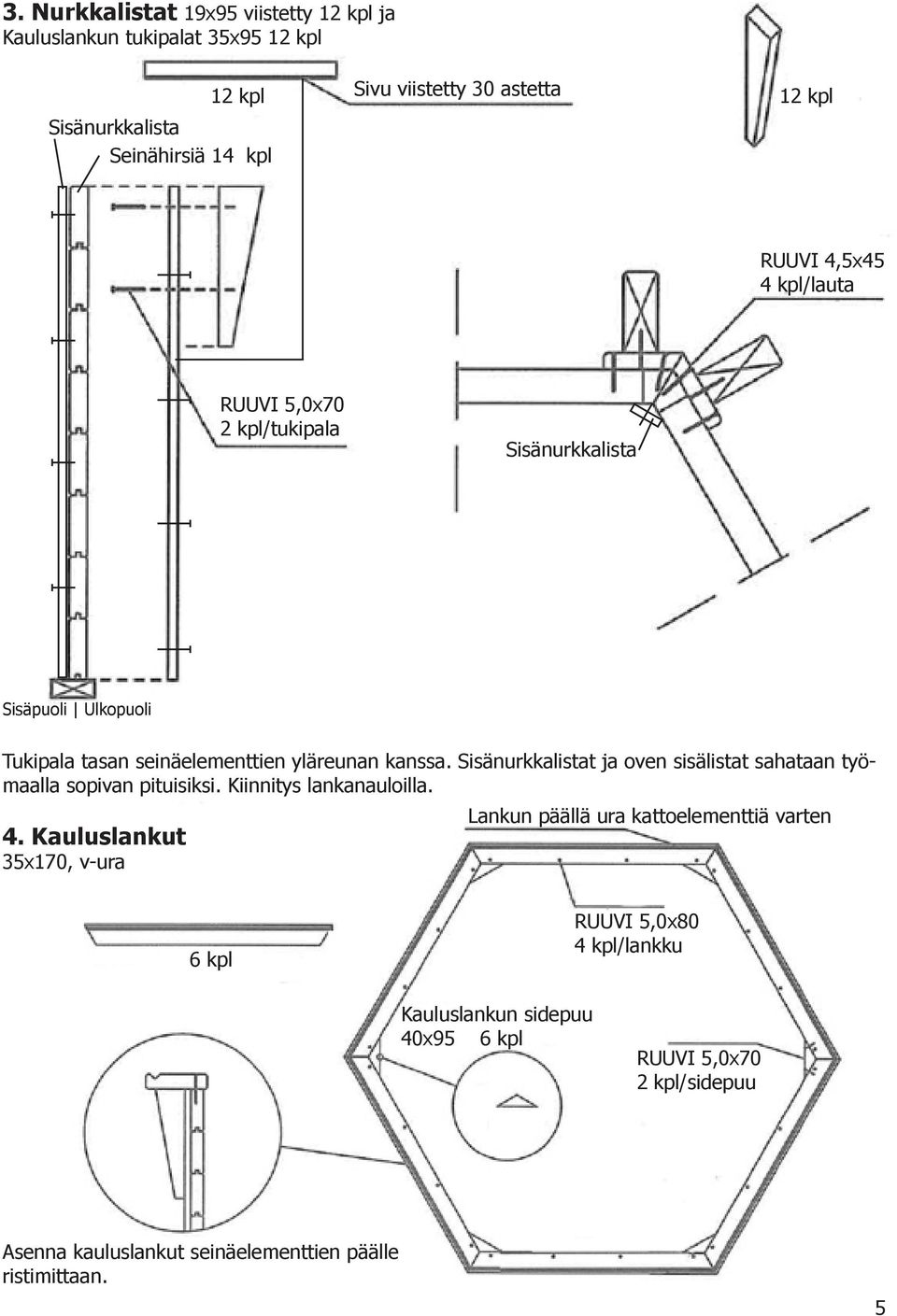

5 3. Nurkkalistat 19x95 viistetty 12 kpl ja Kauluslankun tukipalat 35x95 12 kpl 12 kpl Sisänurkkalista Seinähirsiä 14 kpl Sivu viistetty 30 astetta 12 kpl RUUVI 4,5x45 4 kpl/lauta RUUVI 5,0x70 2 kpl/tukipala Sisänurkkalista Sisäpuoli Ulkopuoli Tukipala tasan seinäelementtien yläreunan kanssa. Sisänurkkalistat ja oven sisälistat sahataan työmaalla sopivan pituisiksi. Kiinnitys lankanauloilla. 4. Kauluslankut 35x170, v-ura Lankun päällä ura kattoelementtiä varten 6 kpl RUUVI 5,0x80 4 kpl/lankku Kauluslankun sidepuu 40x95 6 kpl RUUVI 5,0x70 2 kpl/sidepuu Asenna kauluslankut seinäelementtien päälle ristimittaan. 5

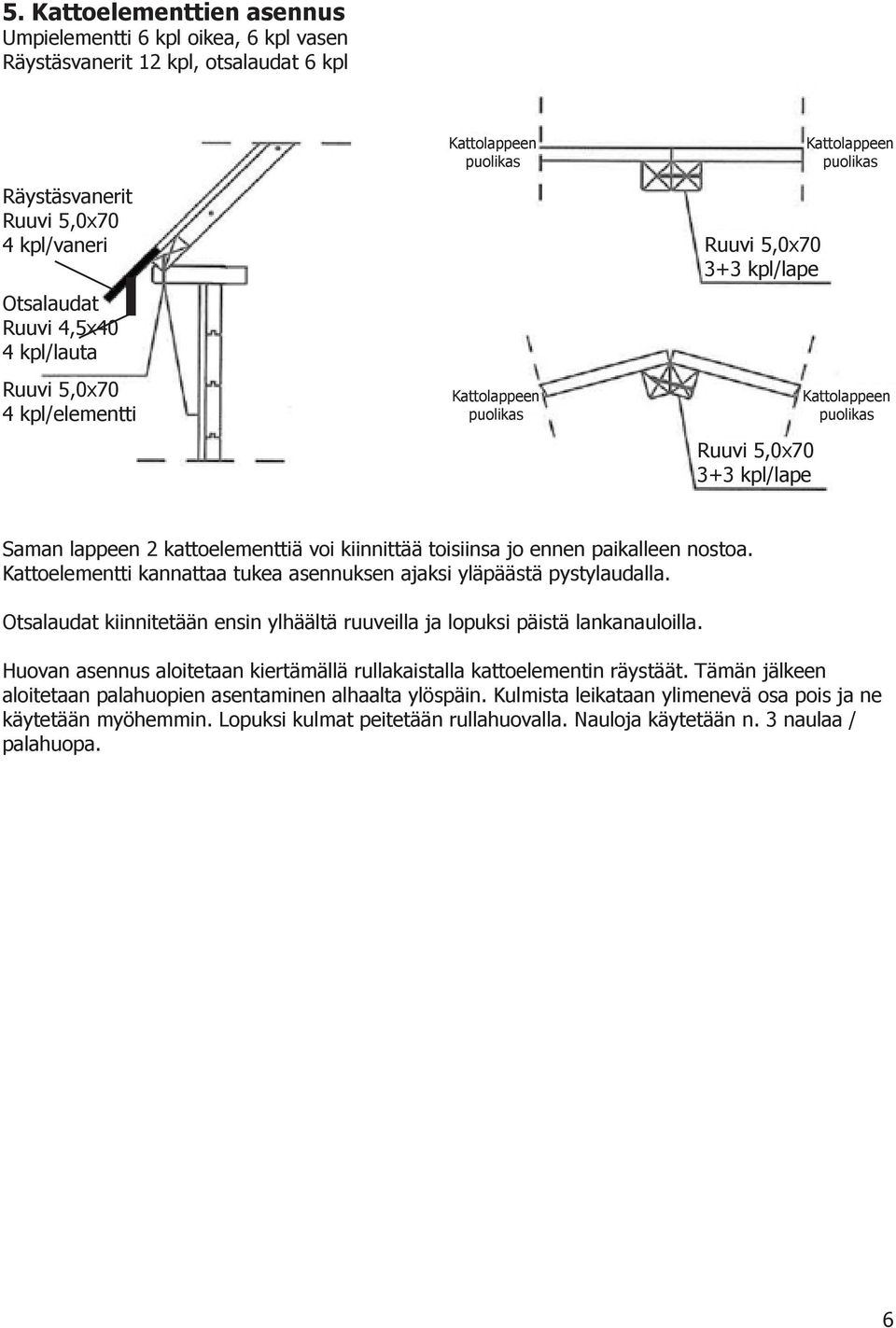

6 5. Kattoelementtien asennus Umpielementti 6 kpl oikea, 6 kpl vasen Räystäsvanerit 12 kpl, otsalaudat 6 kpl Räystäsvanerit Ruuvi 5,0x70 4 kpl/vaneri Otsalaudat Ruuvi 4,5x40 4 kpl/lauta Ruuvi 5,0x70 4 kpl/elementti Kattolappeen puolikas Kattolappeen puolikas Ruuvi 5,0x kpl/lape Ruuvi 5,0x kpl/lape Kattolappeen puolikas Kattolappeen puolikas Saman lappeen 2 kattoelementtiä voi kiinnittää toisiinsa jo ennen paikalleen nostoa. Kattoelementti kannattaa tukea asennuksen ajaksi yläpäästä pystylaudalla. Otsalaudat kiinnitetään ensin ylhäältä ruuveilla ja lopuksi päistä lankanauloilla. Huovan asennus aloitetaan kiertämällä rullakaistalla kattoelementin räystäät. Tämän jälkeen aloitetaan palahuopien asentaminen alhaalta ylöspäin. Kulmista leikataan ylimenevä osa pois ja ne käytetään myöhemmin. Lopuksi kulmat peitetään rullahuovalla. Nauloja käytetään n. 3 naulaa / palahuopa. 6

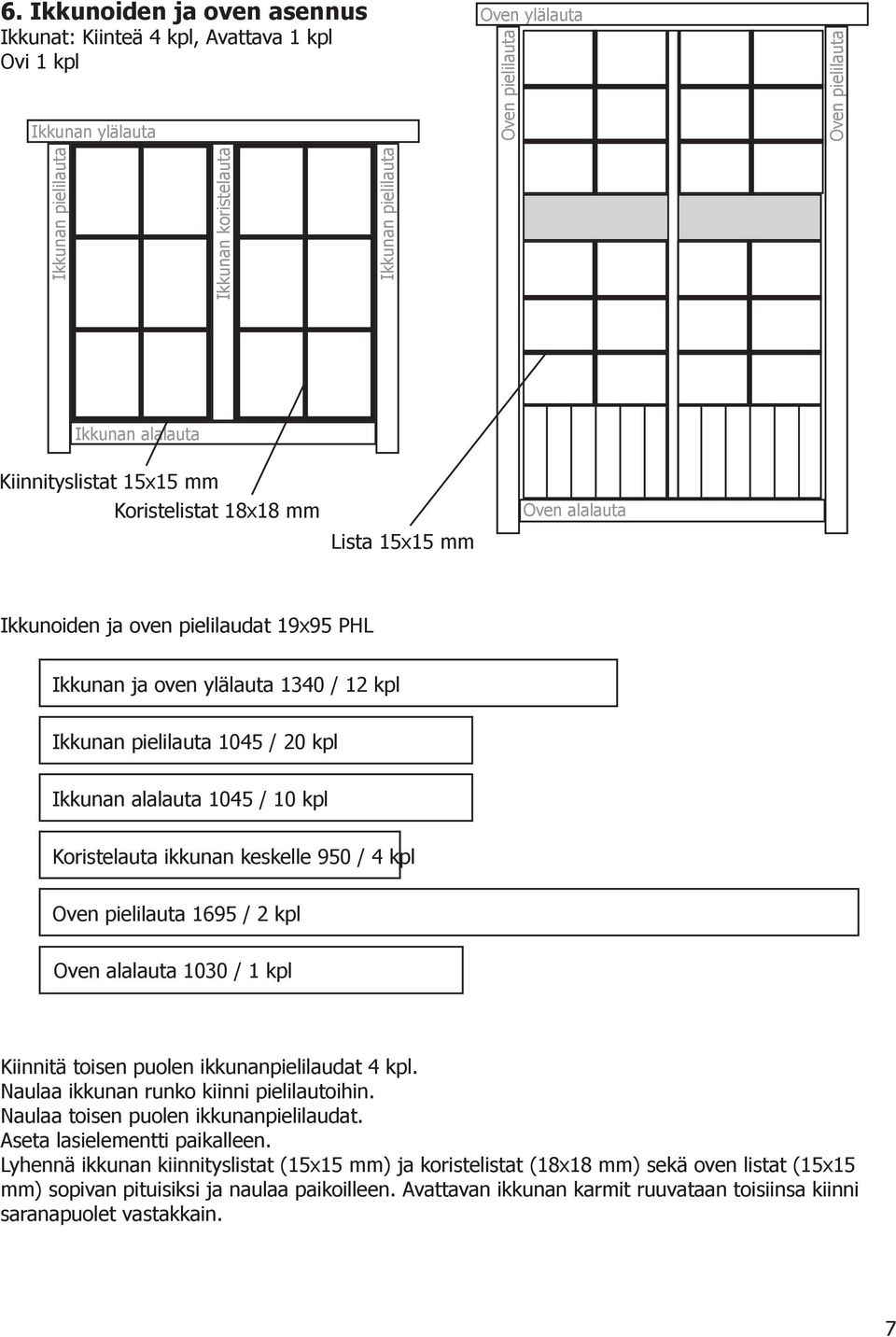

7 6. Ikkunoiden ja oven asennus Ikkunat: Kiinteä 4 kpl, Avattava 1 kpl Ovi 1 kpl Ikkunan ylälauta Oven ylälauta Ikkunan pielilauta Oven pielilauta Oven pielilauta Ikkunan koristelauta Ikkunan pielilauta Ikkunan alalauta Kiinnityslistat 15x15 mm Koristelistat 18x18 mm Lista 15x15 mm Oven alalauta Ikkunoiden ja oven pielilaudat 19x95 PHL Ikkunan ja oven ylälauta 1340 / 12 kpl Ikkunan pielilauta 1045 / 20 kpl Ikkunan alalauta 1045 / 10 kpl Koristelauta ikkunan keskelle 950 / 4 kpl Oven pielilauta 1695 / 2 kpl Oven alalauta 1030 / 1 kpl Kiinnitä toisen puolen ikkunanpielilaudat 4 kpl. Naulaa ikkunan runko kiinni pielilautoihin. Naulaa toisen puolen ikkunanpielilaudat. Aseta lasielementti paikalleen. Lyhennä ikkunan kiinnityslistat (15x15 mm) ja koristelistat (18x18 mm) sekä oven listat (15x15 mm) sopivan pituisiksi ja naulaa paikoilleen. Avattavan ikkunan karmit ruuvataan toisiinsa kiinni saranapuolet vastakkain. 7

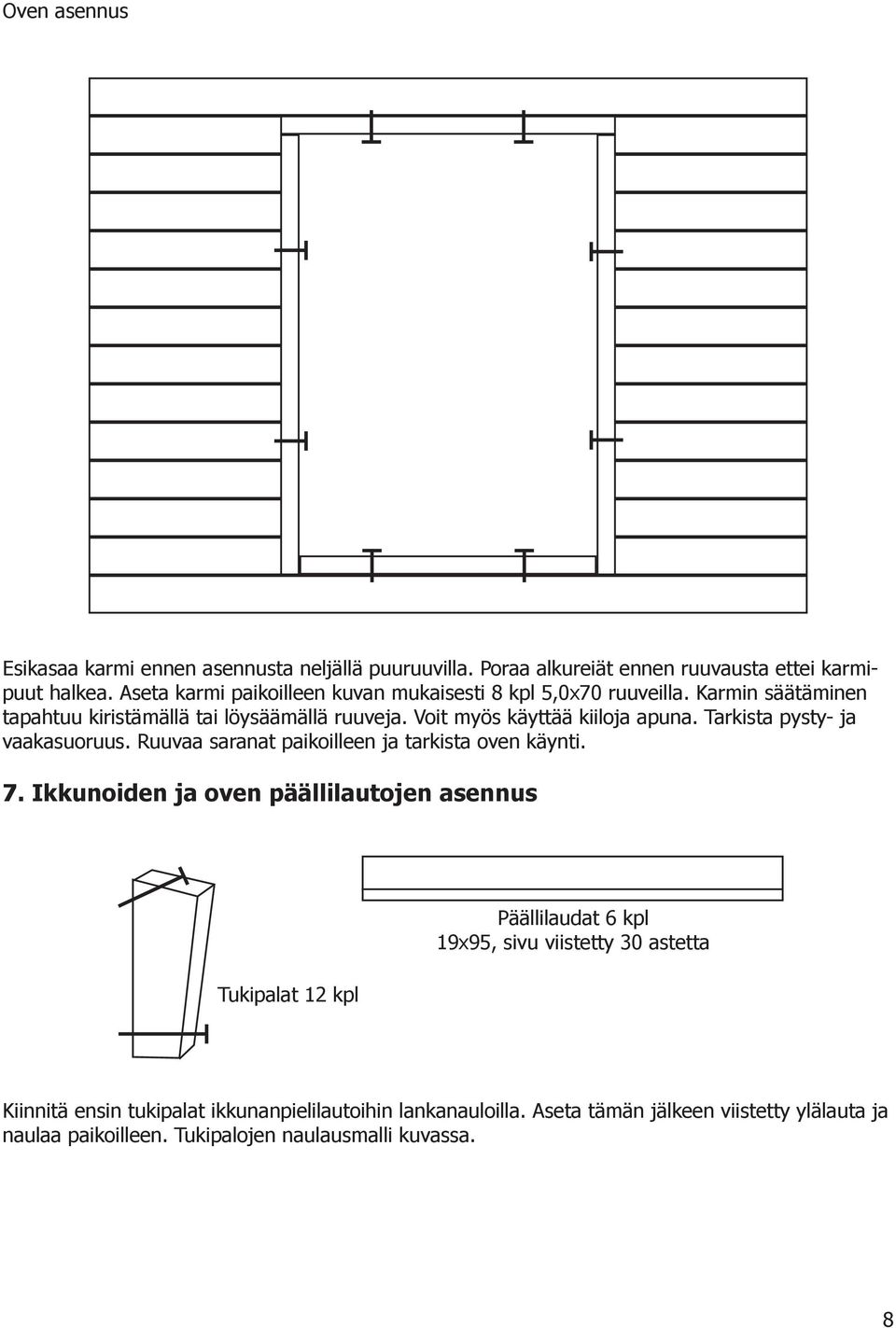

8 Oven asennus Esikasaa karmi ennen asennusta neljällä puuruuvilla. Poraa alkureiät ennen ruuvausta ettei karmipuut halkea. Aseta karmi paikoilleen kuvan mukaisesti 8 kpl 5,0x70 ruuveilla. Karmin säätäminen tapahtuu kiristämällä tai löysäämällä ruuveja. Voit myös käyttää kiiloja apuna. Tarkista pysty- ja vaakasuoruus. Ruuvaa saranat paikoilleen ja tarkista oven käynti. 7. Ikkunoiden ja oven päällilautojen asennus Tukipalat 12 kpl Päällilaudat 6 kpl 19x95, sivu viistetty 30 astetta Kiinnitä ensin tukipalat ikkunanpielilautoihin lankanauloilla. Aseta tämän jälkeen viistetty ylälauta ja naulaa paikoilleen. Tukipalojen naulausmalli kuvassa. 8

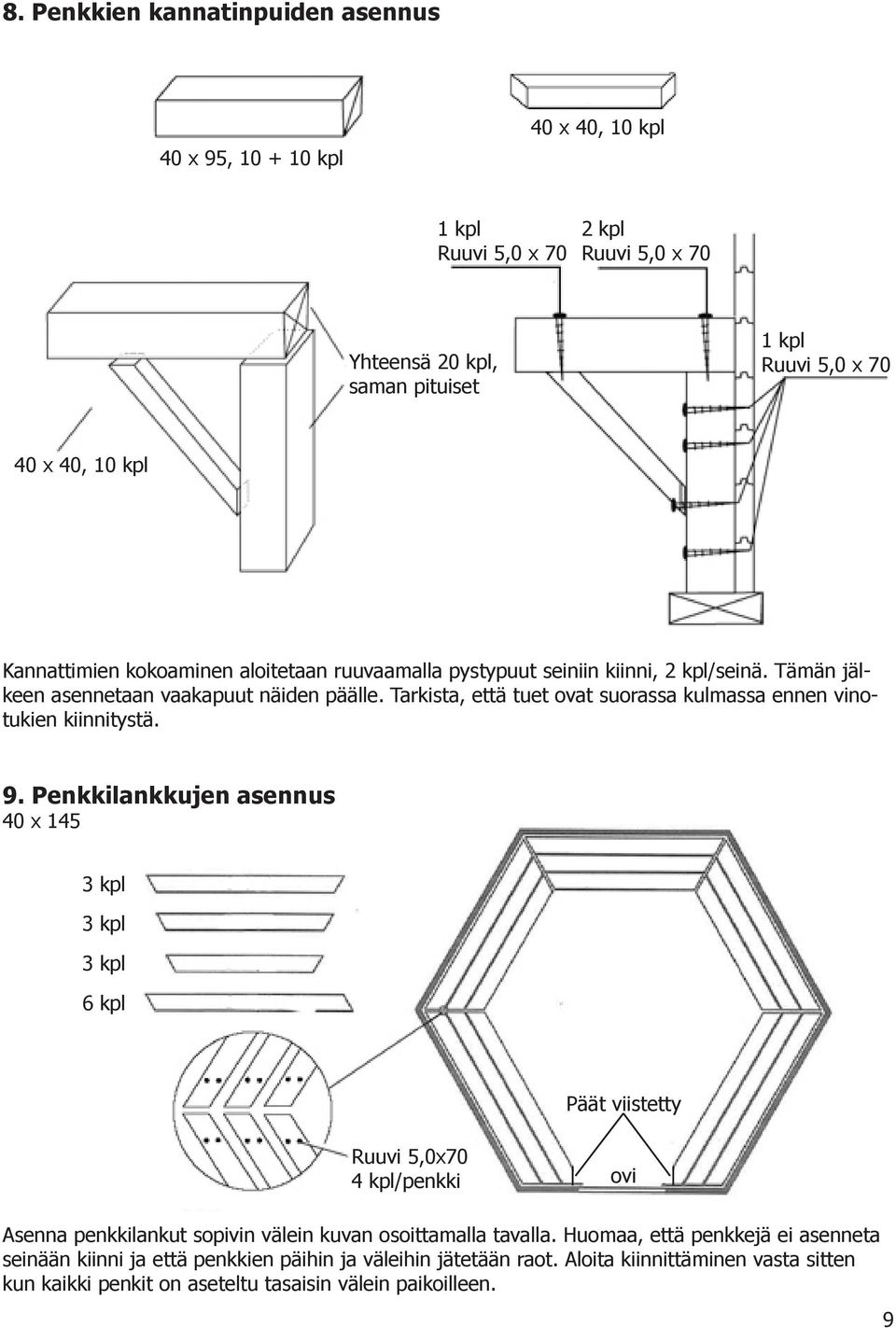

9 8. Penkkien kannatinpuiden asennus 40 x 95, kpl 40 x 40, 10 kpl 1 kpl Ruuvi 5,0 x 70 2 kpl Ruuvi 5,0 x 70 Yhteensä 20 kpl, saman pituiset 1 kpl Ruuvi 5,0 x x 40, 10 kpl Kannattimien kokoaminen aloitetaan ruuvaamalla pystypuut seiniin kiinni, 2 kpl/seinä. Tämän jälkeen asennetaan vaakapuut näiden päälle. Tarkista, että tuet ovat suorassa kulmassa ennen vinotukien kiinnitystä. 9. Penkkilankkujen asennus 40 x kpl 3 kpl 3 kpl 6 kpl Päät viistetty Ruuvi 5,0x70 4 kpl/penkki ovi Asenna penkkilankut sopivin välein kuvan osoittamalla tavalla. Huomaa, että penkkejä ei asenneta seinään kiinni ja että penkkien päihin ja väleihin jätetään raot. Aloita kiinnittäminen vasta sitten kun kaikki penkit on aseteltu tasaisin välein paikoilleen. 9

10 10. Lattiaritilöiden asennus Iso elementti 6 kpl, 19x95 Pieni elementti 6 kpl, 19x95 6 kpl 6 kpl ovi 10
