1 Liune YKSILEHTINEN VÄLIOVI ASENNUSOHJE ELEMENTTI OVI KARMIT

2 SISÄLLYS- LUETTELO TARVIKKEET Tarvittavat työkalut ruuviväännin ja vatupassi! KARMITULPAT 25 kpl TARVIKKEET 3 KALUSTETUKI 4 ELEMENTTI TOIMITUS 5 ELEMENTIN MITAT 6 LIUKUKISKON ASENNUS 7 KIINNITYS 8-9 LEVYTYS VIIMEISTELY OVEN ASENNUS KARMIEN ASENNUS NAAMAKUVA JA PYSTYLEIKKAUS 22 KISKORUUVI 4,3 X kpl kpl KARMIRUUVI 4,2 X kpl PYÖRÄSTÖT 2 kpl MITAT 23 LENKKIAVAIN 1 kpl 2 YKSILEHTINEN MDF OVI YKSILEHTINEN MDF OVI 3

KALUSTETUKI Kiitos, että valitsit Liunen! Your Home our passion!

ELEMENTTI KULJETUKSESSA VAURIOI- TUNUTTA ELEMENTTIÄ EI SAA ASENTAA, MERKINNÄT RAHTIKIRJAAN!

..300 X 1,00 KALUSTETUKI TV 1200 X 1250 X 1,5 1 Elementti toimitetaan asennusvalmiina.

Elementin kohdalle voi asentaa kaapistoja tai sähköistyksen.

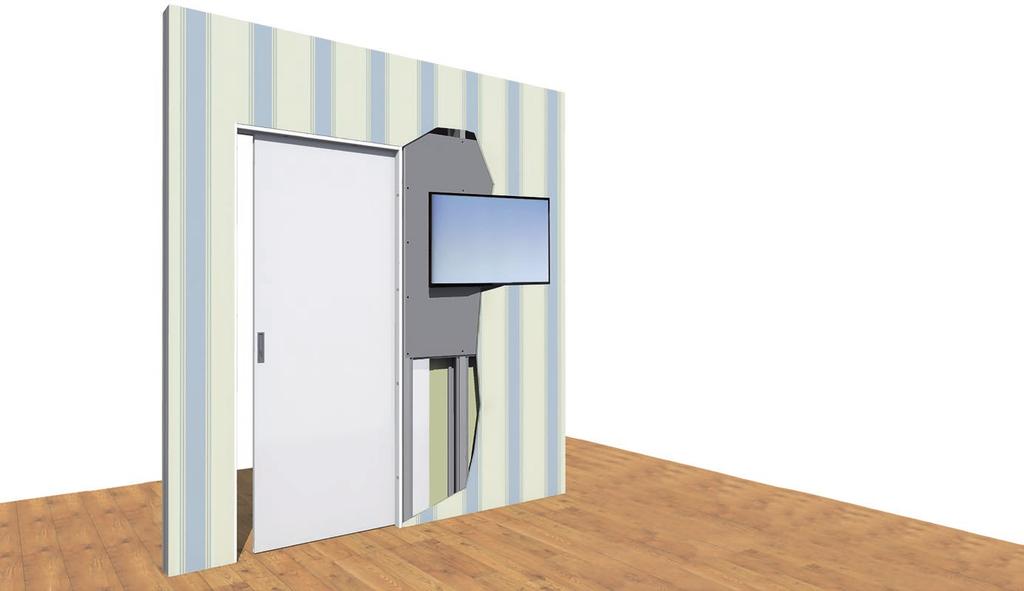

3 KALUSTETUKI Kiitos, että valitsit Liunen! Your Home our passion! Kokonaisen elementin siirrot työpareittain, jotta elementtiin ei kohdistu vääntöliikettä! ELEMENTTI KULJETUKSESSA VAURIOI- TUNUTTA ELEMENTTIÄ EI SAA ASENTAA, MERKINNÄT RAHTIKIRJAAN! KISKORUUVI 4,3 X 16 KAAPPITUKI X 1,00 KALUSTETUKI TV 1200 X 1250 X 1,5 1 Elementti toimitetaan asennusvalmiina. Quick Frame elementti kahdessa osassa ja osat yhdistetään ja ruuvataan liukukisko esireijityksen mukaan. Elementin kohdalle voi asentaa kaapistoja tai sähköistyksen. Seinään kiinnitettävä kaappi voidaan asentaa 66, 95 ja 120 mm elementtirunkoon, tällöin asennettaan FR 66, 95 ja 120 -vahvikerangat elementin sivuille ja kaapin kiinnitys tuetaan FR 66, 95 ja 120 -vahvikerankaan ja kalustetukeen, joka asennetaan myös elementin yläpuolelle väliseinä -runkoon. Sähköasennuksista on oma ohjeistus. 4 YKSILEHTINEN MDF OVI YKSILEHTINEN MDF OVI 5

ELEMENTTI MITAT Koko Liukuovielementin Elementin asennusaukko leveys x korkeus leveys x korkeus

2170 mm LiO9 1935 x 2130 mm 1950 x 2170 mm LiO10 2135 x 2130 mm 2150 x 2170 mm LiO12 2535 x 2130

asennetaan seinään. 2 Väliseinän runkovaiheessa huomioidaan vaadittava aukko Liune -elementille.

sillä LIUNE -elementin alareuna asennetaan valmiin lattiapinnan tasoon.

4 ELEMENTTI MITAT Koko Liukuovielementin Elementin asennusaukko leveys x korkeus leveys x korkeus LiO x 2130 mm 1350 x 2170 mm LiO x 2130 mm 1550 x 2170 mm LiO x 2130 mm 1750 x 2170 mm LiO x 2130 mm 1950 x 2170 mm LiO x 2130 mm 2150 x 2170 mm LiO x 2130 mm 2550 x 2170 mm LIUKUKISKON ASENNUS QF elementtiin asennetaan liukukisko ennen kuin elementti asennetaan seinään. 2 Väliseinän runkovaiheessa huomioidaan vaadittava aukko Liune -elementille. 3 Valmista korotuspalat seinän alareunaan kohteessa käytettävän lattiapintamateriaalin mukaan, sillä LIUNE -elementin alareuna asennetaan valmiin lattiapinnan tasoon. Muoviset korotusplat on ostettavissa erikseen, 15 mm ja 20 mm palat. 4 Nosta elementti väliseinään. Elementin levytystuet- ja suojat poistetaan vasta oviasennuksen yhteydessä. Asenna elementin alareuna valmiin lattiapinnan tasoon, kuten parketin tai laminaattipinnan tasoon. 6 YKSILEHTINEN MDF OVI YKSILEHTINEN MDF OVI 7

5 KIINNITYS KIINNITYS 6a mm Käytä elementin kiinnitykseen toimituksen mukana olevia kipsilevyruuveja ( ~150 kpl/pss). Ruuvipussi on kiinnitettynä elementin vastakarmirunkoon. Huom! Mikäli elementti kiinnitetään puuseinärakenteeseen, käytä puuruuveja kiinnitykseen. *) mm 5 Elementti kiinnitetään väliseinärunkoon. Tarkista elementin asennuksen suoruus pysty- ja vaakatasossa. Asennustyön huolellisuus takaa kevyesti liikkuvan välioven. 6b Tarkista mittaamalla ylä-ja alareunan oviaukon leveys, jotta ne on samat. Jätä elementin taskun suojaprofiili paikoilleen. Kuljetustuki poistetaan kun Linen 8 YKSILEHTINEN MDF OVI elementtirunko on kiinnitetty. *) YKSILEHTINEN MDF OVI 9

6 LEVYTYS LEVYTYS 7 Levytä seinä- ja elementtipinnat. Elementin levytyksessä on otettava huomioon, että oviaukon vapaa mitta on alhaalta ja ylhäältä sama. Levytettävän seinän rankajako k600 mm. Rankajako suunnitellaan siten, että levyjen saumat osuu keskelle runkotolppaa. Eri levypuoliskojen saumat ei saa osua samalle runkotolpalle. Varmista liukukiskon puhtaus ennen toisen puolen levytysta. 10 YKSILEHTINEN MDF OVI YKSILEHTINEN MDF OVI 11

LEVYTYS LEVYTYS 200 mm 300 mm 200 mm Kaappitukilevy ZN 1mm Ruuvaus: Levyn

tarvittaessa asenna tässä vaiheessa runkoon teräsohutlevystä valmistetut

Voit käyttää myös Habito kipsilevyä, jolloin tukirakenteita ei tarvita.

7 LEVYTYS LEVYTYS 200 mm 300 mm 200 mm Kaappitukilevy ZN 1mm Ruuvaus: Levyn reunoilla <k200 mm Levyn keskellä <k300 mm 10 mm Levytä runko normaalisti ja tarvittaessa asenna tässä vaiheessa runkoon teräsohutlevystä valmistetut tukirakenteet kuten kaappituki tai TV-tuki ja jatka levytystä. Voit käyttää myös Habito kipsilevyä, jolloin tukirakenteita ei tarvita. Ruuvausetäisyys levyn reunasta: - reunaohennettu reuna 10 mm - leikattu reuna 15 mm 15 mm 12 YKSILEHTINEN MDF OVI YKSILEHTINEN MDF OVI 13

8 LEVYTYS VIIMEISTELY 9 Viimeistele seinä- ja lattiapinnat. 14 YKSILEHTINEN MDF OVI YKSILEHTINEN MDF OVI 15

9 VIIMEISTELY VIIMEISTELY 10 Tarkista puhtaus: elementin väli ja yläkisko. Tarvittaessa puhdista! 16 YKSILEHTINEN MDF OVI YKSILEHTINEN MDF OVI 17

OVEN ASENNUS OVEN ASENNUS PYÖRÄSTÖT LENKKIAVAIN

Aseta pyörästöt ja ovielementin kiskosto kuvan

Seinärungon Oven paksuus Sähkörasiat syvyys mm mm

25-40 Upotetut rasiat 12 Nosta ovi paikoilleen

oven yläreunan kannatinrautaan ja pyörästön

alapuolelle sekä laippamutteri yläpuolelle. A.

10 OVEN ASENNUS OVEN ASENNUS PYÖRÄSTÖT LENKKIAVAIN 11 A. Nosta ovi valmiiksi oviaukon viereen. B. Aseta pyörästöt ja ovielementin kiskosto kuvan mukaisessa järjestyksessä. Seinärungon Oven paksuus Sähkörasiat syvyys mm mm Pintarasia Upotetut rasiat Upotetut rasiat 12 Nosta ovi paikoilleen niin, että pyörästöjen kiinnityspultit asettuvat oven yläreunan kannatinrautaan ja pyörästön kiinnityspultin aluslevy asettuu kannatinraudan alapuolelle sekä laippamutteri yläpuolelle. A. Säädä oven korkeus. Kiristä kiinnitysmutterit. 18 YKSILEHTINEN MDF OVI YKSILEHTINEN MDF OVI 19

KARMIEN ASENNUS KARMIEN ASENNUS KARMIRUUVI 4,2

Tarkista oven suoruus karmilistan suhteen. 2.

puolin ovea. 3. Kiinnitä kapeat yläkarmilistat.

ovilevy kulkee esteettä karmilistojen keskellä.

naulaamalla, jolloin Liunen ovi ja karmit ovat

Asennus voi olla myös ilman pintalistoja. 13 4.

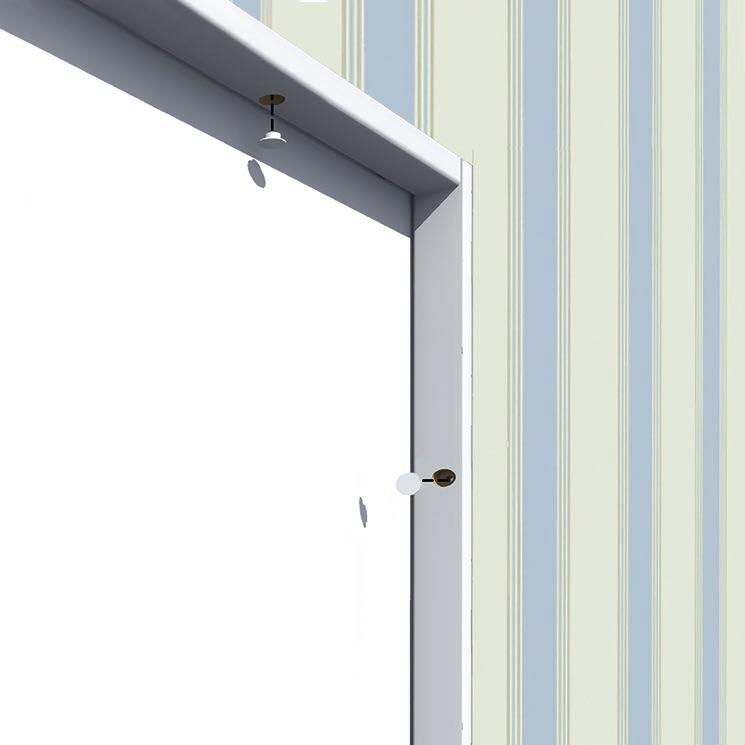

11 KARMIEN ASENNUS KARMIEN ASENNUS KARMIRUUVI 4,2 X Kiinnitä leveä vastakarmilista. Tarkista oven suoruus karmilistan suhteen. 2. Kiinnitä kapeat pystykarmilistat molemmin puolin ovea. 3. Kiinnitä kapeat yläkarmilistat. Huom! Karmilistat asennetaan siten, että ovilevy kulkee esteettä karmilistojen keskellä. KARMITULPAT Pintalistat voi asentaa naulaamalla, jolloin Liunen ovi ja karmit ovat helposti jälkeenpäin vaihdettavissa. Asennus voi olla myös ilman pintalistoja Paina karmitulpat paikoilleen YKSILEHTINEN MDF OVI YKSILEHTINEN MDF OVI 21

12 NAAMAKUVA SISÄLLYS- PYSTYLEIKKAUS LUETTELO MITAT Koko Vapaa Liukuovielementin Elementin asennusaukko *) Ovi kulkuaukko **) leveys x korkeus leveys x korkeus leveys x korkeus Li mm 1135 x 2130 mm 1350 x 2170 mm LiO7 710 mm 1535 x 2130 mm 1550 x 2170 mm LiO8 810 mm 1735 x 2130 mm 1750 x 2170 mm LiO9 910 mm 1935 x 2130 mm 1950 x 2170 mm LiO mm 2135 x 2130 mm 2150 x 2170 mm Li mm 2535 x 2130 mm 2550 x 2170 mm *)parkettivara, max.40 mm **)ulkoneva vedin vie vapaasta kulkuaukosta -100mm. 22 YKSILEHTINEN MDF OVI YKSILEHTINEN MDF OVI 23

13 Liune valmistus ja myynti: Aulis Lundell Oy Puh VTT EXPERT SERVICES LTD Ympäristöjärjestelmän mukainen toiminta on ollut vuodesta Liune Door on patentoitu EU:ssa ja Norjasssa sekä USA:ssa. C E R T I F I E D ISO 9001 Q UA L I T Y SYS T E M Liune door valmistetaan ISO 9001:2015 laatujärjestelmän ja nykyisten määräysten sekä asetusten mukaisesti CE-merkityistä profiileista. OHJEESSA OLEVIEN KUVIEN KOPIOIMINEN JA KÄYTTÖ KIELLETTY ILMAN VALMISTAJAN LUPAA. LRL1001/2018
