OilonChooser Käyttöohjeet

Transkriptio

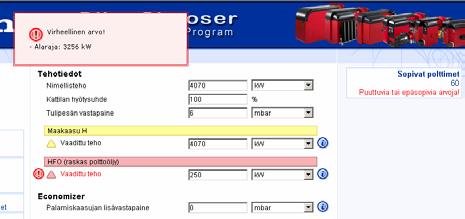

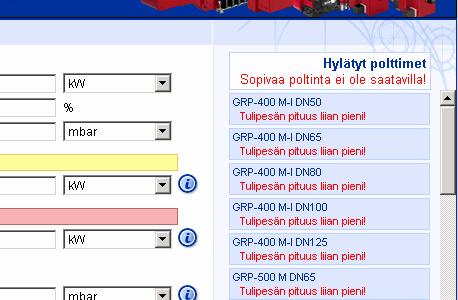

1 OilonChooser Käyttöohjeet 1. Valikkonäkymä ja -rakenne OilonChooserin valikkorakenteessa tiedonsyöttökentät sijaitsevat sivun keskellä. Sivun vasemmalla sijaitsevassa sarakkeessa näkyy käyttäjän sen hetkinen sijainti valintaohjelman kulussa. Sivun oikealla sijaitsevassa sarakkeessa käyttäjä näkee ohjelman valintatulokset. Mahdollisimman monelle ohjelmaan syötettävälle arvolle on annettu esiasetusarvo. Näitä arvoja voidaan muuttaa kuvauksen mukaan. Mittayksiköt Monille syötettäville arvoille on vaihtoehtona eri yksiköitä. Yksiköitä voi helposti muuttaa valitsemalla halutun yksikön pudotusvalikosta. Syöttääksesi uuden arvon kenttään eri yksiköllä, valitse haluttu yksikkö on valittava ensin ja syötä vasta sitten uusi arvo. 3. Virheilmoitukset Virhe tiedon syötössä Ohjelma antaa virheilmoituksen, mikäli arvo on asetettujen rajojen ulkopuolella. Ylitetyn raja-arvon näet koskettamalla virheilmoitusta hiirellä. Jatka ja Takaisin painikkeet sijaitsevat Oilon Chooser ikkunan alareunassa. Samoin kuin Näytä kaikki painike, jota painamalla käyttäjä näkee täydellisen listaa polttimista, jossa näkyvät sekä soveltuvat että hylätyt polttimet. Ohjelma on jaettu viiteen pääosioon: POLTTOAINE, KATTILA POLTIN, VALINTA ja TULOS. Osion nimi näkyy sivun otsikossa. Kaikki polttimen valinnassa olennainen tieto kerätään sivuilla POLTTOAINE, KATTILA ja POLTIN. Lopullinen poltin tyypin valinta tapahtuu VALINTA sivulla, josta voidaan avata tulostettava TULOS sivu. Sopivaa poltinta ei löydy! Jos ohjelma ei voi valita sopivaa poltinta, lista tarkistetuista polttimista ja syistä miksi ko. poltin on hylätty, näkyy oikealla sijaitsevassa sarakkeessa. 2. Tiedon syöttäminen Arvot Ohjelmaan syötetään tietoa joko kyseessä olevan syötettävän arvon mukaan pudotusvalikoista tai desimaalilukuina. Pudotusvalikosta valittu uusi arvo aktivoituu heti valinnan jälkeen. Numeroina syötetty uusi arvo aktivoituu hiiren klikkauksen jälkeen. Kun arvo on syötetty ja aktivoitu, ohjelma uudelleen käynnistää sisäisen prosessin ja päivittää tulokset sivun oikealla sijaitsevaan sarakkeeseen. Sama tapahtuu sivutuksen jälkeen. Siksi voidaan tarkasti seurata kuinka yksittäisen syötetyn arvon muutos vaikuttaa sopivan polttimen valintaan. OilonChooser-Operating instructions-finnish-unreg_rev04.doc 1

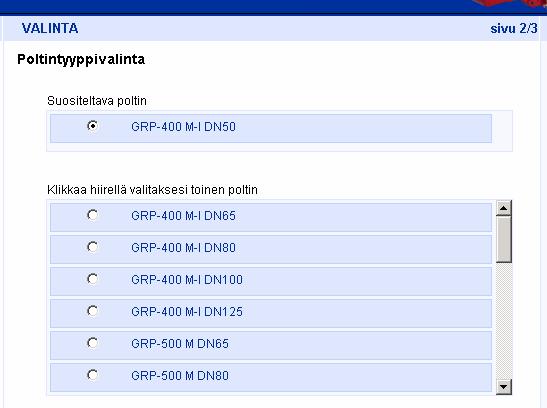

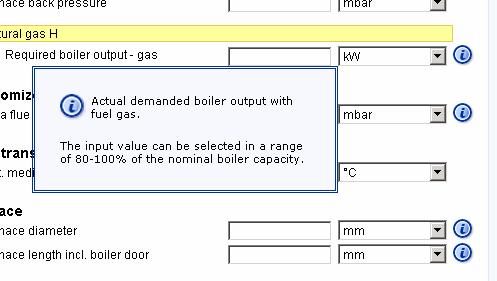

2 4. OilonChooser opastus Info painike Monet syötettävät arvot sisältävät lyhyen aputekstin, jonka saa esille klikkaamalla Info painiketta hiirellä. Kun halutut arvot ovat syötetty, OilonChooser etsii kaikki sopivat polttimet, ja ne ilmestyvät oikealla puolella sijaitsevaan sarakkeeseen Sopivat polttimet. Huomio: Jokaisen arvon KATTILA sivulla tulee olla oikein, muuten näytölle ilmestyy virheilmoitus eikä seuraavia sivuja ole mahdollista avata POLTIN Kaikki syötettävät arvot seuraavilla ohjelmasivuilla ovat oletusasetuksia. POLTIN sivulla määritellään polttimen ohjaustapa sekä palamisilman ja kaasun syötön käyttöolosuhteet. Jos haluat lisätietoa tämä ohje voidaan avata kaikilta ohjelmaosion sivuilta. 5. Ohjelmaosiot 5.1. POLTTOAINE POLTTOAINE -osiossa määritellään käytettävä polttoaine. Pudotusvalikossa on tarjolla lista yleisimmistä "vakio" kaasu ja öljypolttoaineista. Pudotusvalikko ohjaustavan valinnalle päivittyy jokaisen muutoksen jälkeen ja tarjoaa vain ne vaihtoehdot, jotka ovat sopivia polttimelle VALINTA Tässä ohjelmaosiossa käyttäjä valitsee lopullisen poltintyypin. Lista sopivista polttimista ilmestyy ohjelmaikkunan keskelle. Kilpailukykyisin poltin on listalla ensimmäisenä, merkittynä Suositelluksi polttimeksi ja automaattisesti esivalittuna. Kun polttoainetyyppi on valittu, tulee esille lisä ominaisarvo polttoaine parametreja oletusasetuksena. Jos haluttua polttoainetta ei löydy pudotusvalikon listasta tai oletusasetukset eivät sovi käytettävälle polttoaineelle, arvoja voi säätää tiettyjen rajojen sisällä. Huomio: Yhdistelmäpolttimissa polttoaineeksi ei voi valita kaupunkikaasua. Myöskään öljyä ei voi valita polttoaineeksi, jos kaupunkikaasu on jo valittu. Mikäli polttoaineeksi on valittu öljy, kaupunkikaasu poistuu pudotusvalikon vaihtoehdoista KATTILA KATTILA sivu sisältää kaiken olennaisen tiedon polttimen valinnassa. OilonChooserilla voi tarkistaa, onko kattilassa riittävästi tilaa liekille. Siitä syystä voidaan syöttää Tulipesän pituus (mukaan lukien kattilan ovi) sekä Tulipesän halkaisija arvot. Katso kappale 6.1. Toinen poltintyyppi listasta voidaan valita klikkaamalla. Polttimet ovat listattu nousevasti hinnan mukaan. Ensimmäisenä listalla ovat monoblock polttimet, toisena listalla ovat duoblock polttimet eli MEpolttimet. KATTILA sivulla voidaan myös muuttaa kaikki asetusarvot, kuten yläpuolella on kuvattu. OilonChooser-Operating instructions-finnish-unreg_rev04.doc 2

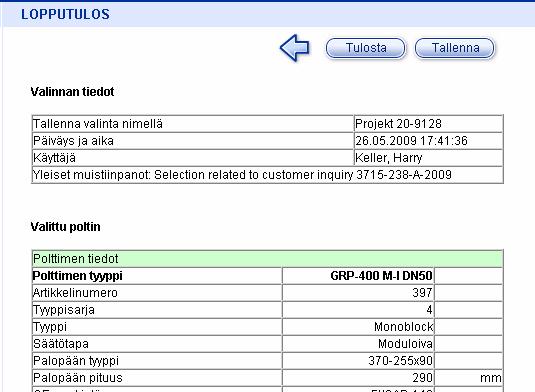

3 5.5. TULOS OilonChooserin viimeinen sivu näyttää lopullisen valintatuloksen. Tulostettavan sivun ensimmäisessä osiossa on kattavat tiedot polttimesta ja kyseisen polttimen öljy ja/tai kaasu käytöstä. Myös suositeltavat lisävarusteet ovat liitteenä. TULOS sivun toisessa osiossa kaikki syötetyt arvot ovat kirjattuna valinnan liitetietoina. Tulosta ja Takaisin painikkeet sijaitsevat TULOS sivun ylä- ja alaosassa. OilonChooser-Operating instructions-finnish-unreg_rev04.doc 3

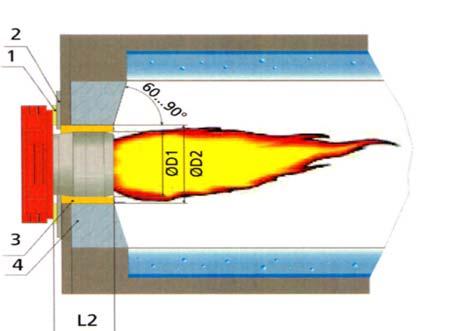

4 6. Erityiset syötettävät arvot 6.1. Tulipesän mitat OilonChooserilla voi tarkistaa, onko kattilassa riittävästi tilaa liekille syöttämällä Tulipesän pituus (mukaan lukien kattilan ovi) sekä Tulipesän halkaisija arvot. Kattilan oviaukon muuraus Kattilan oviaukon muuraus tulee tehdä siten, että palopää päättyy samassa tasossa muurauksen kanssa, katso kuva. Tulipesän halkaisija sekä Tulipesän pituus arvojen mitta on oletusasetuksena tuntematon. Jos kumpikin mitta-arvo jätetään määrittelemättä, OilonChooser kirjaa TULOS sivulle pienimmän mahdollisen tulipesän halkaisijan (absoluuttisen minimin) sekä tulipesän pituuden, joka on riittävä annetulle halkaisijan mitalle. Määrittämätön tulipesän mitta ei vaikuta polttimen valintaprosessiin, mutta minimivaatimus (joka riippuu tulipesän mitasta) näkyy TULOS sivulla. Huomio: Jos kumpikin mitta on määritelty ja täyttää liekkikoon vaatimukset erillään, saattaa tulipesän mitoitus silti olla äärirajalla mikäli halkaisija ja pituus eivät ole sopivassa suhteessa toisiinsa. Siinä tapauksessa ohjelma näyttää viestin "Varoitus! Kriittinen tulipesän mitoitus öljy/kaasu polttoaineelle!" huomautuksena soveltuvien polttimen listalla sekä TULOS sivulla. Huomio: Tarkista kattilan valmistajalta missä määrin palautuskammio saa täyttyä liekistä. Tulipesän halkaisija Syötä arvoksi aina selvä tulikanavan sisähalkaisija. Tulipesän pituus On tärkeää, että tulipesän pituuteen lasketaan mukaan myös kattilan oviaukko. OilonChooser-Operating instructions-finnish-unreg_rev04.doc 4

5 6.2. Muut syötettävät arvot Kohde Selitys Huomautus Nimellinen kattilateho Löytyy kattilan Kattilan hyötysuhde Liittyy Nimelliseen kattilatehoon datalehdestä Tulipesän vastapaine Liittyy Nimelliseen kattilatehoon Max. keskilämpötila Kuumavesikattila: kattilan lämpötilan säätimelle säädetty lämpötilaraja. Höyrykattila: säädettyyn nimellishöyrynpaineeseen liittyvä lämpötila raja. Palamisilman lämpötila Korkein lämpötila ilman sisäänotossa puhaltimelle polttimen toiminnan aikana. Ylimääräinen tuloilman painehäviö Painehäviö puhaltimen imupuolella (johtuu esimerkiksi ilmakanavasta, ilmansuodatuksesta jne.) Kaasun tulopaine Jatkuva virtauspaine kaasuputkiston syötössä Suositeltava viskositeetti Öljyn viskositeetti riippuen Viite lämpötilasta 7. Erikoistulostiedot 7.1. Teho- ja painerajoitus OilonChooser ilmoittaa TULOS sivulla (öljykäytöllä ja kaasukäytöllä) rajoituksista palamisteholle ja tulipesän vastapaineelle liittyen ko. sovellukseen. Sekä Tehorajoitus (poltin) että Painerajoitus (poltin) on rajattu polttimen ominaistehokäyrällä. Tehorajoitus (poltin) ilmoitetaan % riippuen max. palamisnopeudesta. Painerajoitus (poltin) ilmoitetaan mbar (katso taulukko) Tulipesän mitat Vaadittava Tulipesän halkaisija sekä/tai Tulipesän pituus (mukaan lukien kattilan oviaukko) ilmoitetaan TULOS sivulla osiossa Tärkeää tietoa. Katso myös kappale Säätösuhde Polttimen toimiva säätösuhde on sidonnainen joko polttimen maksimi säätösuhteeseen tai polttimen tehokäyrään. Esimerkkikaaviossa kaasun säätösuhde on sidonnainen tehokäyrään ja öljyn säätösuhde polttimen maksimi säätösuhteeseen. OilonChooserin tulos säätösuhteeksi saadaan kaavasta (TDR = Q max /Q min ). Minimisäätösuhde ohjelmassa on 1,5. Polttimet, joilla on tätä alhaisempi säätösuhde, hylätään. OilonChooser-Operating instructions-finnish-unreg_rev04.doc 5

6 16 14 Tehokäyrä Paine varaus Toimintapiste (max. polttoteho) Tehovaraus Vastapainekäyrä Toimintapiste (min. polttoteho) soveltuva toiminta-alue (max. polttoteho) Q min,kaasu Q min,öljy Q max 7.4. Muut tulostiedot Tulostieto Selitys Huomautus Palamisteho Perustuu syötettäviin arvoihin Nimellinen kattilateho ja Kattilan hyötysuhde (KATTILA sivulla) Vaadittava kaasuntulopaine Vaadittu minimi kaasun virtauspaine jolla saavutetaan laskettu polttoteho Vaadittava tulopaine paineenkorotusyksikölle Perustuu polttoöljyn viiteviskositeettiin, sumutus lämpötilaan Tulos vain raskas polttoöljy duo-block polttimilla Vaadittava tulopaine polttimelle Max. tuloviskositeetti Min. tulolämpötila Moduloivilla polttimilla perustuu polttoöljyn viskositeettiin, joka on sidonnainen sumutus lämpötilaan. Muilla polttimilla riippuu öljyn tulolämpötilasta polttimelle. Sallittu öljyn maksimi viskositeetti polttimelle tai paineenkorotusyksikölle Sallittu öljyn minimi lämpötila polttimelle tai paineenkorotusyksikölle (RP- ME, GRP-...ME) Tulos vain moduloivilla raskas polttoöljy monoblock polttimilla (RP- M, GRP-...M) OilonChooser-Operating instructions-finnish-unreg_rev04.doc 6
